Catálogo S3000 Cedal

S3 SISTEMA

CON

CÁMARA

EUROPEA

Elegancia, Confort y Estilo

Sistemas Arquitectónicos

S3 S I S T E M A

¿Por qué usar la serie 3000?

• Diseño Europeo con corte a 45 grados • Aislamiento acústico, estanqueidad y protección a filtraciones en su interior • Posee mayor exposición de aluminio en sus secciones, embelleciendo la estética de su hogar u oficina.

• Permite el uso de Vidrio Cámara, permitiendo temperatura ideal en el interior.

CON

CÁ M A RA

E UROPE A

DESCRIPCIÓN DE LA SERIE Pertenece a nuestra nueva Serie EuroLine, por su alta estética, diseño a 45° y cámara Europea, hacen de este producto un sistema elegante.

Nuestra Serie 3000 agrega una mejor vista al diseño arquitectónico del hogar u oficina, al tener una mayor exposición de aluminio en sus secciones.

Sus accesorios europeos de alta calidad embellecen las puertas y ventanas batientes y ventanas proyectantes de esta serie.

Sistema permite el uso de vidrio cámara.

Posee un alto nivel de confort por su óptimo aislamiento acústico, estanqueidad y protección a filtraciones en su interior.

La altura máxima recomendada para la puerta batiente es de 2.60m y para la ventana batiente 1.80m y para la ventana proyectante es de 1.70 m

SISTEMAS DISPONIBLES EN LA SERIE 3000 • Puerta Batiente • Ventana Batiente • Ventana Proyectable • Cuerpo Fijo

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

2

CARACTERÍSTICAS DE LA SERIE • • • • • • •

La serie posee pisa vidrios con corte a 45° y 90°.

Diseño de perfiles que permiten ensamblar una gran variedad de opciones de aplicaciones, con altas prestaciones que aseguran el confort al interior.

Cada sistema puede unirse a otros utilizando diferentes perfiles de acople de fácil instalación.

Es robusto, elegante, seguro, de fácil instalación y suave operación.

Empaques y felpas perimetrales que nos proporcionan un excelente aislamiento acústico, estanqueidad del agua lluvia y control climático.

Calidad en sus accesorios de procedencia europea.

Sistema disponible para vidrio monolítico y para vidrio cámara.

CARACTERÍSTICAS TÉCNICAS • Aluminio de aleación 6063 Temple T-5 • Aluminio en acabados anodizados, pintura electrostática y maderado.

• Perfiles de cámara europea 14/18 y 15/20 que aloja a una variedad de accesorios como bisagras, cerradura multipunto, picaportes, etc.

• Sellos entre marco, hoja y vidrio con empaque EPDM (Caucho Etileno Propileno Dieno) permitiendo una buena resistencia a la abrasión y al desgaste garantizando su estanqueidad.

• Posee un excelente control climático, gracias a su doble felpa Climaflex en la base para aislar el viento, smog y polvo al interior del ambiente.

• Escuadras esquineras de Zamac tensoras, para armado de marco y hoja con unión a 45°.

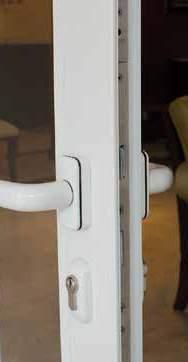

• Bisagras de Aluminio garantizadas para diez mil ciclos de operación, de variables resistencias de carga, hasta 140KG. por hoja.

ACABADOS Anonizados

Natural

Bronce Claro

Bronce Medio

Negro

Champagne Medio

Verde Acuario

Azul Zafiro

Gris Titanio

Maderado

Crema

Champagne Claro

Pintura Electrostática

Blanco

Nota: Los colores son referenciales, para ver su correcta tonalidad solicitar muestra de acabados.

3

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

S3

PUERTA BATIENTE SIMPLE

SI ST E M A

CO N

CÁ M A R A

TIPOLOGIAS DE DISEÑOS

41.6

91.2

93.0

137.0

200.0

PERFILES

3518

Zócalo

3544

Zócalo

3543

44.1

50.9

50.9

50.9

50.9

Intermedio

3541

Vertical-Horizontal

16.5

16.5

21.0

21.1

PISA VIDRIOS

18.0

31.9 35.2

3542

Pisavidrio a 90º

Para vidrio de 6 mm

31.9

3590

Pisavidrio a 90º

Para vidrio de 8 mm

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

4

3588

Pisavidrio a 45º

Para vidrio de 6 - 8 mm

3614

Pisavidrio a 45º

Para vidrio de 22 mm

3540

Marco

E U R O P E A

S3

PUERTA BATIENTE SIMPLE

SS II SS TT EE M M AA CC OO NN CC ÁÁ M M AA RR AA EE UU RR OO PP EE AA

ENSAMBLES DISEÑO

Corte A-A

A

Exterior

Interior

H

B

B

A

VISTA EXTERIOR

Corte B-B A Interior

Exterior

Corte Vertical

Corte Horizontal

MEDIDAS DE CORTE REF.

NOMBRE

CANT.

FÓRMULA DE CORTE

TIPO DE CORTE

3540

HORIZONTAL DE MARCO

1

(A)

45º DESPUNTE

3540

VERTICAL DE MARCO

2

(H)

45º DESPUNTE

3541

HORIZONTAL DE HOJA

1

(A-39 mm.)

45º DESPUNTE

3541

VERTICAL DE HOJA

2

(H-20 mm.)

45º y 90º DESPUNTE

3542

PISAVIDRIO HORIZONTAL DE HOJA

4

(A-188 mm.)

90º DESPUNTE

3542

PISAVIDRIO VERTICAL - MÓDULO INFERIOR

2

De 814 mm.

90º DESPUNTE

3542

PISAVIDRIO VERTICAL - MÓDULO SUPERIOR

2

(A-1155 mm. )

90º DESPUNTE

3543

INTERMEDIO HORIZONTAL DE HOJA

1

(A-188 mm.)

90º DESPUNTE

3544 / 3518

ZÓCALO DE HOJA

1

(A-188 mm.)

90º DESPUNTE

Nota: Para mayor información consultar el manual de fabricación.

5

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

S3

PUERTA BATIENTE DOBLE

SI ST E M A

CO N

TIPOLOGÍAS DE DISEÑOS

41.6

50.51

PERFILES

44.1

49.0

3545

3540

Marco

Zócalo

50.9

50.9

50.9

3518

91.2

93.0

137.0

200.0

Entrecierre

3544

Zócalo

3543

Intermedio

50.9

3541

Vertical-Horizontal

16.5

16.5

21.0

21.1

PISA VIDRIOS

18.0

31.9 35.2

3542

Pisavidrio a 90º

Para vidrio de 6 mm

31.9

3590

Pisavidrio a 90º

Para vidrio de 8 mm

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

6

3588

Pisavidrio a 45º

Para vidrio de 6 - 8 mm

3614

Pisavidrio a 45º

Para vidrio de 22 mm

CÁ M A R A

E U R O P E A

S3

PUERTA BATIENTE DOBLE

SI ST E M A

CO N

ENSAMBLES

Corte A-A DISEÑO A

B

Exterior

Interior

H

B

A

VISTA EXTERIOR

Corte B-B A Interior

Corte Vertical

Exterior Corte Horizontal MEDIDAS DE CORTE

REF.

NOMBRE

CANT.

FÓRMULA DE CORTE

TIPO DE CORTE

3540

HORIZONTAL DE MARCO

1

(A)

3540

VERTICAL DE MARCO

2

(H)

45º DESPUNTE 45º DESPUNTE

3541

HORIZONTAL DE HOJA

2

(A/2)-22 mm.

45º DESPUNTE

3541

VERTICAL DE HOJA

4

(H-20 mm.)

45º y 90º DESPUNTE

3541

VERTICAL DE HOJA

4

(H-20 mm.)

45º y 90º DESPUNTE

3542

PISAVIDRIO HORIZONTAL DE HOJA

4

(A/2)-171.5 mm.

90º DESPUNTE

3542

PISAVIDRIO VERTICAL - MÓDULO INFERIOR

4

De 814 mm.

90º DESPUNTE

3542

PISAVIDRIO VERTICAL - MÓDULO SUPERIOR

4

(A-1155 mm. )

90º DESPUNTE

3543

INTERMEDIO HORIZONTAL DE HOJA

2

(A/2)-171.5 mm.

90º DESPUNTE

3545

ADAPTADOR VERTICAL DE DOBLE HOJA

1

(H-20 mm.)

90º DESPUNTE

3544 / 3518

ZÓCALO DE HOJA

2

(A/2)-171.5 mm.

90º DESPUNTE

Nota: Para mayor información consultar el manual de fabricación.

7

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

CÁ M A R A

E U R O P E A

S3

VENTANA PROYECTANTE

SI ST E M A

TIPOLOGÍAS DE DISEÑOS

44.1

78.1

PERFILES

51.1

3547

44.1

3549

Marco Hoja V.P.

Marco V.P.

16.5

16.5

21.0

21.1

PISA VIDRIOS

18.0

31.9 35.2

3542

Pisavidrio a 90º

Para vidrio de 6 mm

31.9

3590

Pisavidrio a 90º

Para vidrio de 8 mm

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

8

3588

Pisavidrio a 45º

Para vidrio de 6 - 8 mm

3614

Pisavidrio a 45º

Para vidrio de 22 mm

CO N

CÁ M A R A

E U R O P E A

S3

VENTANA PROYECTANTE

SI ST E M A

CO N

CÁ M A R A

ENSAMBLES

Corte A-A DISEÑO A

B

B

Exterior

Interior

H

A

VISTA EXTERIOR

Corte B-B A Interior

Exterior Corte Vertical

Corte Horizontal

MEDIDAS DE CORTE FÓRMULA DE CORTE

REF.

NOMBRE

3549

HORIZONTAL DE MARCO

2

(A)

3549

VERTICAL DE MARCO

2

(H)

45º DESPUNTE

3547

HORIZONTAL DE HOJA

2

(A-28 mm.)

45º DESPUNTE

3547

VERTICAL DE HOJA

2

(A-28 mm.)

45º DESPUNTE

3542

PISAVIDRIO HORIZONTAL

2

(A-151 mm.)

90 ºDESPUNTE

3542

PISAVIDRIO VERTICAL

2

(H-184 mm.)

90 ºDESPUNTE

CANT.

TIPO DE CORTE 45º DESPUNTE

Nota: Para mayor información consultar el manual de fabribración.

9

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

E U R O P E A

S3

VENTANA BATIENTE

SI ST E M A

TIPOLOGÍAS DE DISEÑOS

58.0

41.6

50.51

PERFILES

44.1

49.0

3545

Entrecierre

Marco

3540

50.9

3586

Marco

16.5

16.5

21.0

21.1

PISA VIDRIOS

18.0

31.9 35.2

3542

Pisavidrio a 90º

Para vidrio de 6 mm

31.9

3590

Pisavidrio a 90º

Para vidrio de 8 mm

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

10

3588

Pisavidrio a 45º

Para vidrio de 6 - 8 mm

3614

Pisavidrio a 45º

Para vidrio de 22 mm

CO N

CÁ M A R A

E U R O P E A

S3

VENTANA BATIENTE

SI ST E M A

CO N

ENSAMBLE Corte A-A DISEÑO A REF. 3540 V-1 V-2 E-1

B

V-3

B

Exterior

Interior

H

MARCO DE HOJA

A

VISTA EXTERIOR

MARCO DE HOJA V-5

REF. 3540

Corte B-B

Corte Vertical

A Interior

REF. H-62 MARCO DE HOJA

MARCO DE HOJA

REF. 3542

Exterior

REF. 3545

Corte Horizontal MEDIDAS DE CORTE FÓRMULA DE CORTE

TIPO DE CORTE

2

(A)

45º DESPUNTE

VERTICAL DE MARCO

2

(H)

45º DESPUNTE

HORIZONTAL DE HOJA

4

(A/2)-21 mm.

45º DESPUNTE

NUEVO

VERTICAL DE HOJA

4

(H-39 mm.)

45º DESPUNTE

3542

PISAVIDRIO HORIZONTAL

4

(A/2)-104 mm.

90 ºDESPUNTE

3542

PISAVIDRIO VERTICAL

4

(H-154 mm.)

90 ºDESPUNTE

3545

ADAPTADOR VERTICAL DE DOBLE HOJA

1

(H-39 mm.)

90º DESPUNTE

REF.

NOMBRE

3540

HORIZONTAL DE MARCO

3540 NUEVO

CANT.

Nota: Para mayor información consultar el manual de fabricación.

11

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

CÁ M A R A

E U R O P E A

S3

CUERPO FIJO

SI ST E M A

CO N

TIPOLOGÍAS DE DISEÑOS

56.8

41.6

PERFILES

44.1

3540

44.1

3548

Marco

Intermedio C. F.

Para vidrio de 6 mm

3589

Pisavidrio a 90º

Para vidrio de 8 mm

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

12

16.5

21.0

21.3

Pisavidrio a 90º

25.0

25.0

28.7

3546

16.5

PISA VIDRIOS

3587

Pisavidrio a 45º

Para vidrio de 6 - 8 mm

15.1

3615

Pisavidrio a 45º

Para vidrio de 22 mm

CÁ M A R A

E U R O P E A

S3

CUERPO FIJO

SI ST E M A

CO N

CÁ M A R A

ENSAMBLES

Corte A-A DISEÑO A

B

B A

Exterior

Interior

H

VISTA EXTERIOR

Corte B-B Interior A

Exterior Corte Horizontal

Corte Vertical

MEDIDAS DE CORTE CANT.

FÓRMULA DE CORTE

HORIZONTAL DE MARCO

2

(A)

45º DESPUNTE

VERTICAL DE MARCO

2

(H)

45º DESPUNTE

3546

PISAVIDRIO HORIZONTAL

2

(A/2)-37 mm.

90º DESPUNTE

3546

PISAVIDRIO VERTICAL

2

(H-83 mm.)

90º DESPUNTE

3548

INTERMEDIO VERTICAL

1

(H-50 mm.)

90º DESPUNTE

REF.

NOMBRE

3540 3540

TIPO DE CORTE

Nota: Para mayor información consultar el manual de fabricación.

13

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

E U R O P E A

S3

ACOPLES

SI ST E M A

1

2

3

4

5

VP

VP

CF

CO N

CÁ M A R A

6 VP

CF VB VP

CF

OPCIONES ACOPLE Nm.

PB

PB

PB

CF

NOMBRE

PB

PUERTA BATIENTE

CF

CUERPO FIJO

VP

VENTANA PROYECTABLE

VB

VENTANA BATIENTE

PB

VP

PB

CF

PB

VP CF

VP

Perfil de acople a 135º

CF

VB

CF VP

(Unión entre puerta batiente y cuerpo fijo)

Corte 1

45.0

INTERIOR

45.1

3558

Acople A 45º

EXTERIOR

(Unión entre cuerpo fijo y puerta batiente)

89.2

Perfil de acople a 180º

3550

INTERIOR

Acople Reforzado 180º

EXTERIOR

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

14

Corte 2

E U R O P E A

S3

ACOPLES

SI ST E M A

CO N

(Unión entre puerta batiente y ventana proyectable)

Perfil de acople a 180º

CÁ M A R A

Corte 3

INTERIOR 43.0

Sellador

16.2

3557

Acople a 180º

EXTERIOR

(Unión entre una ventana proyectante y otra ventana proyectante)

Perfil de acople a 180º

Corte 4

43.0

INTERIOR

16.2

3557

Acople a 180º

EXTERIOR

(Unión entre una ventana proyectante y un cuerpo fijo)

Perfil de acople a 180º

Corte 5

43.0

INTERIOR

16.2

3557

Acople a 180º

EXTERIOR (Unión entre un cuerpo fijo una ventana proyectante)

52.0

3556

Corte 6

EXTERIOR

INTERIOR

52.0

Perfil de acople a 90º

REF. 3546

Acople a 90º

REF. 3540

15

REF. 3556

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

E U R O P E A

ACCESORIOS PUERTA BATIENTE SIMPLE Y DOBLE

DENOMINACIÓN

CÓDIGO

ACCESORIO

S3 SI ST E M A

CO N

DESCRIPCIÓN

MATERIAL

ALUMINIO INYECTADO

ESCUADRA TENSORA

X0002 02 45006

ESCUADRA TENSORA DE 35.6 X 10.6 mm, CON CABEZA DE 8 mm DE DIÁMETRO EXTERIOR A RESORTE

ESCUADRA TENSORA

X0002 02 45007

ESCUADRA TENSORA DE 36 X 27 mm, CON CABEZA DE 8 mm DE DIÁMETRO EXTERIOR A RESORTE

ALUMINIO INYECTADO

X0002 02 40007

ESCUADRA SUPLEMENTARIA SE UTILIZA EN CONJUNTO CON ESCUADRA X0002 02 45007

ALUMINIO EXTRUIDO

ESCUADRA SUPLEMENTARIA

BISAGRA BRIDGE PREMONTADA NEGRO

BISAGRA BRIDGE PREMONTADA BLANCO

X0002 20 4000600

MANIJA PRIMA NEGRO

X0002 06 4002472

MANIJA PRIMA BLANCO

BISAGRA REVERSIBLE QUE SE SUMINISTRA PREMONTADA. ASEGURA UN MONTAJE RÁPIDO EN LA APERTURA YA ENSAMBLADA Y UN PERFECTO POSICIONAMIENTO DURANTE EL APRIETE DE LOS TORNILLOS. PERMITE SEPARAR LA HOJA DEL MARCO SIN DESMONTAR LA BISAGRA.

X0002 06 4000600

ALUMINIO EXTRUIDO

CAPACIDAD CON 2 BISAGRAS: 90 Kg CAPACIDAD CON 3 BISAGRAS: 100 Kg

MANIJA CON RETENCIÓN, REVERSIBLE, SE APLICA EN EL TRAVESAÑO CENTRAL DE LA PUERTA. POSEE UN MECANISMO PATENTADO QUE GARANTIZA LA POSICIÓN HORIZONTAL. SISTEMA DE PINTURA QUE SE CARACTERIZA POR UNA ELEVADA CALIDAD DE LAS SUPERFICIES, COLOR UNIFORME Y GRAN RESISTENCIA A LA ABRASIÓN.

X0002 20 4002472

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

CÁ M A R A

16

BASE DE NYLON TAPA, FUNDA Y MANIJA DE ALUMINIO ROTOR DE ZAMAK GALVANIZADO

E U R O P E A

ACCESORIOS PUERTA BATIENTE SIMPLE Y DOBLE

DENOMINACIÓN

CÓDIGO

ACCESORIO

DESCRIPCIÓN

S3 SI ST E M A

CO N

CÁ M A R A

MATERIAL

MAYOR SEGURIDAD DE LA CERRADURA CON MÁS PUNTOS DE CIERRE MEDIANTE LA PLETINA DE CONEXIÓN, MOVIMIENTO SIMULTANEO DE LOS VARIOS PUNTOS DE CIERRE (inferior, superior, laterales) Y EL FRONTAL MEDIANTE UN SIMPLE MOVIMIENTO DE LA MANILLA LA ROTACIÓN DE LA MANIJA HACIA ARRIBA BLOQUEA LOS BULONES EN CIERRE CON LOS

CERRADURA MULTIPUNTO

ENCUENTROS, HACE ACTUAR A LOS PUNTALES

X0002 02 4004646

HACIA ARRIBA Y ABAJO (cuando se prevea) Y ACCIONA EL PASADOR FRONTAL LA ROTACIÓN DE LA MANIJA HACIA ABAJO LIBERA LOS BULONES Y PUNTALES Y HACE RETROCEDER AL PASADOR PERMITIENDO LA APERTURA DE LA HOJA

MARCO FRONTAL EN INOX PASADOR Y PESTILLO EN ACERO NIQUELADO COMPONENTES INTERNOS EN ACERO ZINCADO

LA ROTACIÓN DE LA LLAVE EN EL CILINDRO PERMITE EL BLOQUEO Y DESBLOQUEO DE LA MANIJA ENTRADA DE 35 MM

XCERR 02 99930

CERRADURA DE PICAPORTE Y PALANCA DESLIZANTE ENTRADA 30 MM

MARCO FRONTAL EN INOX

GANCHO MARCO CERRADURA

X0002 02 4004655

SE INSTALA EN EL MARCO DE LA PUERTA. COMPATIBLE CON LA CERRADURA MULTIPUNTO X0002 02 4004646

MARCO FRONTAL EN INOX

CILINDRO

X0002 02 4007685

CILINDRO TIPO EUROPEO, COMPATIBLE CON CERRADURA SIMPLE Y MULTIPUNTO

INOX

TAPA CILINDRO NEGRO

X0002 06 4007058

TAPA CILINDRO BLANCO

X0002 20 4007058

CERRADURA SIMPLE

PUNTO DE CIERRE FIJO

X0002 02 4004027

TAPA COMPUESTA POR BASE QUE SE FIJA AL PERFIL CON TORNILLOS Y TAPA DE ALUMINIO QUE SE FIJA A PRESIÓN EN LA BASE

BASE DE NYLON COBERTURA DE ALUMINIO

SE SUMINISTRA CON TORNILLOS AUTOROSCANTES DE 3,5 X 19 DE SIMPLE Y RÁPIDA APLICACIÓN, SOLAMENTE REALIZANDO UN ORIFICIO DE 8 mm EN LA PLETINA. POSIBILIDAD DE REALIZAR UNO O MAS PUNTOS DE CIERRE SUPLEMENTARIOS.

17

ZAMAK

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

E U R O P E A

ACCESORIOS PUERTA BATIENTE SIMPLE Y DOBLE

DENOMINACIÓN

ENCUENTRO REGULABRE PARA CIERRE FIJO

CIERRE DE SEGURIDAD ANTIPALANCA

ENCUENTRO SUPERIOR SIMPLE

CÓDIGO

ACCESORIO

X0002 02 4001353

SI ST E M A

CO N

CÁ M A R A

DESCRIPCIÓN

MATERIAL

ESPECÍFICO PARA LA FIJACIÓN DE MARCOS CON CANAL DE DIMENCIONES 10/14 mm A 14/18 mm.

PERMITE UNA REGULACIÓN EN COMPRESIÓN DE ± 1.5 mm

ZAMAK

CIERRE DE SEGURIDAD ANTIPALANCA MEJORA RESISTENCIA DEL CERRAMIENTO ANTE INTENTOS DE FORZAMIENTO HACIENDO MÁS DIFÍCIL EL ACCESO.

X0002 02 4504031

S3

ZAMAK

COMPUESTO POR DOS ELEMENTOS: ENCUENTRO SOBRE EL MARCO Y PUNTO DE CIERRE QUE SE APLICA EN LA PLETINA SE APLICA EN LA PARTE SUPERIOR E INFERIOR DEL MARCO DE CERRAMIENTOS DE UNA O MÁS HOJAS CON EL FIN DE RECIBIR A LOS PUNTALES DE LOS PASADORES Y TERMINALES

X0002 02 4001348

ZAMAK

RECIBE A LOS TERMINALES ACCIONADOS POR LAS CREMONAS Y CIERRES PARA

ENCUENTRO SUPERIOR DOBLE

RECIBIR SIMULTÁNEAMENTE TANTO AL

X0002 02 4001349

TERMINAL COMO AL PASADOR DOS

ZAMAK

PRISIONERO ROSCADOS GARANTIZAN UNA FIJACIÓN SEGURA AL MARCO.

TERCER PUNTO DE CIERRE

PERMITE CREAR PUNTOS DE CIERRE SUPLEMENTARIOS EN CUALQUIER ABERTURA DE ALUMINIO. PUEDE MONTARSE CON EL CERRAMIENTO YA ENSAMBLADO.

X0002 02 4001350

ZAMAK

LISTO PARA SER INSTALADO SIN OPERACIONES DE PRE ENSAMBLAJE TANTO EN LA HOJA PRINCIPAL COMO EN LA SECUNDARIA

TERMINAL REGULABLE

(PERFIL INVERSOR)

ZAMAK

X0002 02 4002188 SE ACCIONA CON MANIJA PRIMA Y PLETINA DE CONEXIÓN O CON EL PASADOR BIDIRECCIONAL X0002 02 4002191

PASADOR PARA HOJA PASIVA, CARACTERIZADO POR SUS TERMINALES DE ZAMAK

PASADOR AJUSTABLE

QUE PERMITEN UNA REGULACIÓN EN COMPRESIÓN DE LA CAÍDA DE LA HOJA

X0002 02 4002168

SE APLICA EN LA PISTA DEL PERFIL SIN MECANIZADOS.

TERMINAL DE ZAMAK MANIOBRA Y PLETINA DE NYLON

SE INSTALA EN ORIFICIO DEL PISO PARA RECIBIR A LOS PASADORES O TERMINALES.

BOCA DE PISO PASADOR

X0002 02 4002183

PROVISTO DE UN DISPOSITIVO ANTI-POLVO QUE CIERRA EL AGUJERO CUANDO NO SE INSERTA LA PUNTA DEL PASADOR O TERMINAL.

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

18

CUERPO DE BRONCE RESORTE INOX

E U R O P E A

ACCESORIOS PUERTA BATIENTE SIMPLE Y DOBLE

DENOMINACIÓN

PASADOR BIDIRECCIONAL

CÓDIGO

ACCESORIO

DESCRIPCIÓN CARACTERIZADO POR UNA MANIOBRA QUE PERMITE CERRAR SIMULTANEAMENTE AMBOS TERMINALES. DEBIDO AL ESPACIO OCUPADO POR LOS ELEMENTOS LA ALTURA MÍNIMA DE LA HOJA ES DE 615 MM

X0002 02 4002191

S3 SI ST E M A

CO N

CÁ M A R A

MATERIAL

ZAMAK

ESTUDIADO PARA SER USADO JUNTO CON EL TERMINAL X0002 02 4002188 EN LA HOJA PASIVA.

EMPAQUE V-1

Y3000 EM 999V1 V-1

EMPAQUE V-2

Y3000 EM 999V2

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL

EPDM

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL

EPDM

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL

EPDM

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL PARA VIDRIO DE 6MM

EPDM

V-2

EMPAQUE V-3

Y3000 EM 999V3 V-3

EMPAQUE V-5

Y3000 EM EMBV5 V-5

EMPAQUE V-6

Y3000 EM EMB04 V-6

TAPÓN

CLIP PLÁSTICO DE 17 mm

WPNN 06 30105

POLIPROPILENO

WPNN G1 30105

ELEMENTO DE CONTROL CLIMÁTICO QUE IMPIDE LA FILTRACIÓN DE AIRE, AGUA, POLVO, SMOG, RUIDO E INSECTOS

T-1

TAPÓN PARA PERFORACIONES DE TORNILLOS

CAUCHO (camel back) dureza 60

CLIP DE PVC LONGITUD 20 mm PARA PISAVIDRIO A 45, SE USARAN 3 POR METRO

PVC

PLETINA DE CONEXIÓN PARA MOVIMIENTO DEL ACCESORIO, ESPECÍFICA PARA PISTA 15/20

POLIAMIDA

XCLIP 06 A0001

CLIP PLÁSTICO DE 19 mm

XCLIP 06 A0002

PLETINA DE CONEXIÓN

X0002 06 4503524

9,8

FELPA GRIS

EPDM

FELPA CON BASE RIGIDA 4.8 mm ALTURA = 5 mm

17,0

9,8

FELPA NEGRA

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL PARA VIDRIO DE 4MM

19,0

19

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

E U R O P E A

S3

ACCESORIOS VENTANA PROYECTABLE

DENOMINACIÓN

CÓDIGO

ESCUADRA TENSORA

X0002 02 45006

ESCUADRA TENSORA

X0002 02 45007

BRAZO DEFENDER PROY 10"

XBRVP 99 0010

BRAZO DEFENDER PROY 12"

XBRVP 99 0012

BRAZO DEFENDER PROY 16"

XBRVP 99 0016

BRAZO DEFENDER PROY 20"

XBRVP 99 0020

BRAZO DEFENDER PROY 24"

XBRVP 99 0024

CIERRE A PRESIÓN BRAVO NEGRO

X0002 06 5001642

CIERRE A PRESIÓN BRAVO BLANCO

PUNTO DE CIERRE FIJO

ENCUENTRO REGULABLE PARA CIERRE FIJO

ACCESORIO

DESCRIPCIÓN

ESCUADRA TENSORA DE 35.6 X 10.6 mm, CON CABEZA DE 8 mm DE DIÁMETRO EXTERIOR, A RESORTE

X0002 02 4004027

X0002 02 4001353

20

CO N

CÁ M A R A

MATERIAL

ALUMINIO INYECTADO

ESCUADRA TENSORA DE 36 X 27 mm, CON CABEZA DE 8 mm DE DIÁMETRO EXTERIOR, A RESORTE

ALUMINIO INYECTADO

INCLUYE MECANISMO DE FRICCIÓN AJUSTABLE QUE EVITA EL CONTACTO METAL CON METAL. PROBADO PARA 30,000 CICLOS DE VIDA ÚTIL CONSULTAR TABLA DE PESOS

ACERO INOX.

CIERRE REVERSIBLE DE PALANCA, DE APLICACIÓN EXTERIOR. ES POSIBLE CAMBIAR LA DIRECCIÓN INVIRTIENDO LA MANILLA Y EL TOPE QUE ESTÁ SITUADO DENTRO DE LA CAJA.

X0002 20 5001642

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

SI ST E M A

MANILLA Y CAJA EN ALUMINIO INYECTADO BASE Y PICO DE ZAMAK INYECTADO GS500

DE SIMPLE Y RÁPIDA APLICACIÓN, SOLAMENTE REALIZANDO UN ORIFICIO DE 8 mm EN LA PLETINA. POSIBLIDAD DE REALIZAR UNO O MÁS PUNTOS DE CIERRE SUPLEMENTARIOS.

ZAMAK

ESPECÍFICO PARA LA FIJACIÓN DE MARCOS CON CANAL DE DIMENCIONES 10/14 mm A 14/18 mm.

PERMITE UNA REGULACIÓN EN COMPRESIÓN DE ± 1.5 mm

ZAMAK

E U R O P E A

S3

ACCESORIOS VENTANA PROYECTABLE

DENOMINACIÓN

CÓDIGO

EMPAQUE V-1

Y3000 EM 999V1

ACCESORIO

V-1

EMPAQUE V-2

Y3000 EM 999V2 V-2

EMPAQUE V-3

Y3000 EM 999V3 V-3

EMPAQUE V-5

Y3000 EM EMBV5 V-5

EMPAQUE V-6

Y3000 EM EMB04 V-6

DE 17 mm

XCLIP 06 A0001

CLIP PLÁSTICO DE 19 mm

XCLIP 06 A0002

PLETINA DE CONEXIÓN

X0002 06 4503524

DESCRIPCIÓN

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL

CO N

EPDM

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL

EPDM

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL

EPDM

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL PARA VIDRIO DE 6MM

EPDM

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL PARA VIDRIO DE 4MM

17,0

EPDM

TAPÓN PARA PERFORACIONES DE TORNILLOS

CAUCHO (camel back) dureza 60

CLIP DE PVC LONGITUD 20 mm PARA PISAVIDRIO A 45, SE USARAN 3 POR METRO

PVC

PLETINA DE CONEXIÓN PARA MOVIMIENTO DEL ACCESORIO, ESPECÍFICA PARA PISTA 15/20

POLIAMIDA

19,0

21

CÁ M A R A

MATERIAL

9,8

CLIP PLÁSTICO

T-1

9,8

TAPÓN

SI ST E M A

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

E U R O P E A

S3

ACCESORIOS VENTANA BATIENTE

DENOMINACIÓN

ESCUADRA TENSORA

CÓDIGO

X0002 02 45006

ESCUADRA TENSORA

X0002 02 45007

BISAGRA FLASH PREMONTADA DERECHA NEGRO

X0002 06 5001205

BISAGRA FLASH PREMONTADA IZQUIERDA NEGRO

X0002 06 5011205

BISAGRA FLASH PREMONTADA DERECHA BLANCO

X0002 20 5001204

BISAGRA FLASH PREMONTADA IZQUIERDA BLANCO

X0002 20 5001204

BRAZO VENTANA BATIENTE

ACCESORIO

SI ST E M A

CO N

CÁ M A R A

DESCRIPCIÓN

MATERIAL

ESCUADRA TENSORA DE 35.6 X 10.6 mm, CON CABEZA DE 8 mm DE DIÁMETRO EXTERIOR, A RESORTE

ALUMINIO INYECTADO

ESCUADRA TENSORA DE 36 X 27 mm, CON CABEZA DE 8 mm DE DIÁMETRO EXTERIOR, A RESORTE

ALUMINIO INYECTADO

SE SUMINISTRA PREMONTADA PARA LADO IZQUIERDO O DERECHO. ASEGURA UN MONTAJE RÁPIDO, SENCILLO Y UN PERFECTO POSICIONAMIENTO DURANTE EL APRIETE DE LOS TORNILLOS

ALUMINIO EXTRUIDO

CAPACIDAD CON 2 BISAGRAS: 75 Kg CAPACIDAD CON 3 BISAGRAS: 85 Kg

PAR DE BRAZOS (IZQUIERDO Y DERECHO) ADECUADO PARA VENTANAS BATIENTES DE PESO Y DIMENSIONES MEDIAS. LA GEOMETRÍA ASIMÉTRICA DE LA PARTE SUPERIOR DEL BRAZO MEJORA LA MEMORIA Y CIERRE DE LA VENTANA. PERMITE MANTENER LA VENTANA EN POSICIÓN DE APERTURA.

X0002 02 4000815

ACERO INOX.

Ángulo máximo de apertura: 87° Alto máximo de ventana: 1200mm Ancho máximo de ventana: 750mm PAR DE BRAZOS (IZQUIERDO Y DERECHO) ADECUADO

LIMITADOR DE APERTURA

X0002 02 5002030

CREMONA PRIMA NEGRO

X0002 06 4001024

CREMONA PRIMA BLANCO

X0002 20 4001024

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

22

UTILIZADO PARA LIMITAR LA APERTURA DE LA HOJA. IDÓNEO PARA APERTURA DE BATIENTES CON LONGITUD MÍNIMA DE 450mm

ALUMINIO EXTRUIDO PREOXIDADO E9

CREMONA REVERSIBLE CON ROTACIÓN A 90° Y RETENCIÓN EN APERTURA Y CIERRE. SE SUMINISTRA PARA EL CIERRE A LA DERECHA .

ALUMINIO INYECTADO

E U R O P E A

S3

ACCESORIOS VENTANA BATIENTE

DENOMINACIÓN

CÁ M A R A

MATERIAL

X0002 02 4004027

DE SIMPLE Y RÁPIDA APLICACIÓN, SOLAMENTE REALIZANDO UN ORIFICIO DE 8 mm EN LA PLETINA. POSIBLIDAD DE REALIZAR UNO O MÁS PUNTOS DE CIERRE SUPLEMENTARIOS.

ZAMAK

X0002 02 4001353

ESPECÍFICO PARA LA FIJACIÓN DE MARCOS CON CANAL DE DIMENCIONES 10/14 mm A 14/18 mm.

PERMITE UNA REGULACIÓN EN COMPRESIÓN DE ± 1.5 mm

ZAMAK

KIT VENTANA BATIENTE

X0002 02 5002256

KIT COMPUESTO POR PASADOR, BLOQUE DE CONEXIÓN ENTRE CREMONA Y PLETINAS Y UN ELEMENTO DE CIERRE PARA APLICAR EN LA PARTE SUPERIOR E INFERIOR DEL MARCO.

PASADOR DE NAILON TACO DE FIJACIÓN DE ZAMAK

EMPAQUE V-1

Y3000 EM 999V1

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL

ENCUENTRO REGULABLE PARA CIERRE FIJO

ACCESORIO

CO N

DESCRIPCIÓN

PUNTO DE CIERRE FIJO

CÓDIGO

SI ST E M A

V-1

EMPAQUE V-2

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL

Y3000 EM 999V2

EPDM

EPDM

V-2

EMPAQUE V-3

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL

Y3000 EM 999V3

EPDM

V-3

EMPAQUE V-5

Y3000 EM EMBV5 V-5

EMPAQUE V-6

Y3000 EM EMB04 V-6

DE 17 mm

XCLIP 06 A0001

CLIP PLÁSTICO DE 19 mm

XCLIP 06 A0002

PLETINA DE CONEXIÓN

X0002 06 4503524

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL PARA VIDRIO DE 4MM

EPDM

EPDM

TAPÓN PARA PERFORACIONES DE TORNILLOS

CAUCHO (camel back) dureza 60

CLIP DE PVC LONGITUD 20 mm PARA PISAVIDRIO A 45, SE USARAN 3 POR METRO

PVC

PLETINA DE CONEXIÓN PARA MOVIMIENTO DEL ACCESORIO, ESPECÍFICA PARA PISTA 15/20

POLIAMIDA

9,8

CLIP PLÁSTICO

T-1

17,0

9,8

TAPÓN

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL PARA VIDRIO DE 6MM

19,0

23

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

E U R O P E A

S3

ACCESORIOS CUERPO FIJO

DENOMINACIÓN

ESCUADRA TENSORA

EMPAQUE V-1

CÓDIGO

SI ST E M A

ACCESORIO

X0002 02 45006

Y3000 EM 999V1 V-1

EMPAQUE V-2

MATERIAL

ESCUADRA TENSORA DE 35.6 X 10.6 mm, CON CABEZA DE 8 mm DE DIÁMETRO EXTERIOR, A RESORTE

ALUMINIO INYECTADO

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL

EPDM

EPDM

V-2

EMPAQUE V-3

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL

Y3000 EM 999V3

EPDM

V-3

EMPAQUE V-5

Y3000 EM EMBV5 V-5

EMPAQUE V-6

Y3000 EM EMB04 V-6

DE 17 mm

CLIP PLÁSTICO DE 19 mm

XCLIP 06 A0001

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL PARA VIDRIO DE 4MM

EPDM

EPDM

TAPÓN PARA PERFORACIONES DE TORNILLOS

CAUCHO (camel back) dureza 60

CLIP DE PVC LONGITUD 20 mm PARA PISAVIDRIO A 45, SE USARAN 3 POR METRO

PVC

17,0

XCLIP 06 A0002

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL PARA VIDRIO DE 6MM

9,8

CLIP PLÁSTICO

T-1

9,8

TAPÓN

19,0

24

CÁ M A R A

DESCRIPCIÓN

EMPAQUES DE EPDM COLOR NEGRO PARA TODOS LOS SISTEMAS APLICACIÓN DE ACUERDO A MANUAL

Y3000 EM 999V2

CO N

E U R O P E A

S3

NOTAS

SI ST E M A

25

CO N

CORPORACIÓN ECUATORIANA DE ALUMINIO S.A.

CÁ M A R A

E U R O P E A

PRODUCTOS CEDAL

Sistemas Arquitectónicos

Perfilería de Aluminio

Quito - Ecuador

Durán - Ecuador

Av. De La Prensa N51-270 y Florida. + 593 2 243 2521 ventasquito@corpesa.com

Lotización Las Ferias, Mz. R, Solar 11, Km. 4 1/2 Vía Durán - Tambo. + 593 4 281 0844 ventasduran@corpesa.com

Vidrio

Accesorios para vidrio templado

Paneles de Aluminio Compuesto

www.cedal.com.ec

facebook.com/cedal.ecuador

@Cedal_Ecuador

youtube.com/CedalAluminio

© Cedal es una marca registrada.

Todos los Derechos Reservados.

Puertas Automáticas

Acerca de Nosotros Corporación Ecuatoriana de Aluminio S.A. CEDAL, es una empresa líder en la fabricación y comercialización de productos extruídos de aluminio y productos complementarios para carpintería de aluminio y vidrio en el Ecuador. Cuenta con una red autorizada de distribuidores a nivel nacional.

Láminas de Aluminio

Nuestra Política de Calidad Lideramos el mercado de perfilería de aluminio, brindando atención profesional y personalizada que garantice la satisfacción de nuestros clientes, comprometidos con el cumplimiento de sus requisitos y la mejora continua de nuestros procesos.

Elementos de Control Climático

Elementos de Sujeción
