Boîte de commande pendante comprenant 2 ou 4 boutons de commande et un ARRÊT
D’URGENCE
Longueur du câble de commande égale à la hauteur de levage diminuée d’1 m
Chaîne de charge calibrée et galvanisée en acier non vieillissant (grade 80)
Protection contre la surcharge par un accouplement à friction
· Adapté aux températures élevées
Frein électromagnétique avec garniture sans amiante
Bac récupérateur de la chaîne en plastique
Indice de protection IP 55 pour les moteurs de levage et de traction
Attestation de contrôle et déclaration de conformité CE (IIA)
Options:
Disponible avec chariot à translation par poussée ou électrique, hauteur de contruction standard our hauteur perdue réduite
Hauteurs de levage et longueurs des câbles de commande divergentes
Tensions et fréquences d’alimentations divergentes
· Indice de protection supérieur pour le montage extérieur
Protection thermique des moteurs de levage et de traction
Commande radio
Exécution conformément à l’ATEX pour l’utilisation dans des conditions comportant un danger d’explosion
Description
Veuillez nous contacter pour une offre sur mesure.
attention : type de profilé du chemin de roulement à spécifier lors de la commande
Palans à câble d’acier électriques
Verlinde

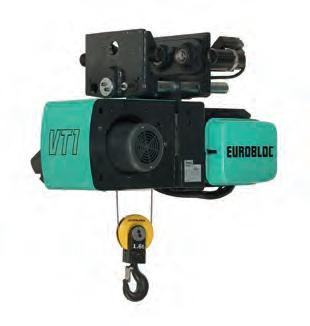

Palans à câble d’acier électriques - EUROBLOC
Disponible avec chariot électrique ou exécution stationnaire
Tension d’alimentation 400V/50 Hz, triphasé
· Tension de commande 48 V
Boîte de commande pendante comprenant 2 ou 4 boutons de commande et un ARRÊT
D’URGENCE
Câble d’acier galvanisé et robuste guide-câble
Protection contre la surcharge électromagnétique
Frein électromagnétique avec garniture sans amiante
Limiteur de fin de course électrique pour la position la plus haute et la position la plus basse du crochet de charge
Compteur d’heures de service intégré pour un suivi correct des périodes d’entretien
· Indice de protection IP 55 pour les moteurs de levage et de traction
Attestation de contrôle et déclaration de conformité CE (IIA)
Options:
Hauteurs de levage et longueurs des câbles de commande divergentes
Tensions et fréquences d’alimentations divergentes
Indice de protection supérieur pour le montage extérieur
Protection thermique des moteurs de levage et de traction
Commande radio
· Exécution conformément à l’ATEX pour l’utilisation dans des conditions comportant un danger d’explosion
· Hauteur perdue réduite
Palans à chaînes pneumatiques
Neuhaus

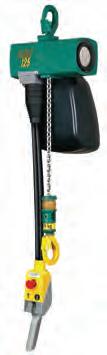

Palans à chaînes pneumatiques - MINI
Avec suspension à crochet
Exécution suivant l’ATEX II 3 GD IIA T4 pour utilisation dans des conditions présentant un danger d’explosion
· Compact et léger par rapport à la charge de service
Pression de service 6 bars
Commande par boutons-poussoirs très sensibles
· Boîte de commande pendante comprenant 2 boutons-poussoirs et un ARRÊT D’URGENCE
Longueur du câble de commande égale à la hauteur de levage diminuée d’1 m
Chaîne de charge calibrée et galvanisée en acier non vieillissant (grade 80)
Bac récupérateur de la chaîne en plastique
Supporte des conditions d’opération très difficiles
· Les palans pneumatiques ne sont entravés ni par la vapeur, la fumée, la poussière, l’humidité ni par la chaleur
· Attestation de contrôle et déclaration de conformité CE (IIA)
Charge de service Type Consommation d’air comprimé lors du levage à plein charge
t

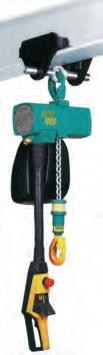

Palans à chaînes pneumatiques - MINI
Avec chariot à translation par poussée
· Exécution suivant l’ATEX II 3 GD IIA T4 pour utilisation dans des conditions présentant un danger d’explosion
· Compact et léger par rapport à la charge de service
Pression de service 6 bars
Commande par boutons-poussoirs très sensibles
Boîte de commande pendante comprenant 2 boutons-poussoirs et un ARRÊT D’URGENCE
Longueur du câble de commande égale à la hauteur de levage diminuée d’1 m
· Chaîne de charge calibrée et galvanisée en acier non vieillissant (grade 80)
Bac récupérateur de la chaîne en plastique
Supporte des conditions d’opération très difficiles
· Les palans pneumatiques ne sont entravés ni par la vapeur, la fumée, la poussière, l’humidité ni par la chaleur
Attestation de contrôle et déclaration de conformité CE (IIA)
Charge de service Type
t
0,5
Consommation d’air comprimé lors du levage à plein charge Vitesses de levage à pleine charge
Vitesse de descente à pleine charge
attention : type de profilé du chemin de roulement à spécifier lors de la commande
Nombre de brins
Hauteur de construction Conçu pour largeur de profilé N°
Cde
Palans à chaînes pneumatiques

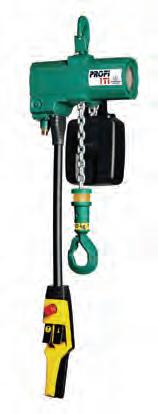

Palans à chaînes pneumatiques - PROFI TI
· Exécution suivant l’ATEX II 2 GD IIA T4 / II 3 GD IIB T4 pour utilisation dans des conditions présentant un danger d’explosion
Compact et léger par rapport à la charge de service
Pression de service 6 bars
Commande par bouton-poussoir Marche/Arrêt
Boîte de commande pendante comprenant 2 ou 4 boutons-poussoirs et un ARRÊT D’URGENCE
Longueur du câble de commande égale à la hauteur de levage diminuée d’1 m
·
Chaîne de charge calibrée et galvanisée en acier non vieillissant (grade 80)
Bac récupérateur de la chaîne en plastique ou métal
Protection contre surcharge intégrée pour palans d’une charge de service de 1.000 kg ou plus Supporte des conditions d’opération très difficiles
Les palans pneumatiques ne sont entravés ni par la vapeur, la fumée, la poussière, l’humidité ni par la chaleur
Attestation de contrôle et déclaration de conformité CE (IIA)
· Options:
Exécution avec suspension à crochet, chariot à translation par poussée ou chariot pneumatique
Commande par boutons-poussoirs très sensibles
· Hauteurs de levage et longueurs des câbles de commande divergentes
Revêtements offshore comme protection optimale contre la corrosion
Chaîne de charge et crochet de charge inoxydables (INOX) pour utilisation dans un environnement corrosif ou dans l’industrie pharmaceutique ou alimentaire
Hauteur perdue réduite
Exécution conformément à l’ATEX II 2 GD IIB T4 ou II 2 GD IIC T4 pour l’utilisation dans des conditions comportant un danger d’explosion
Commande mécanique avec tirette. Arrêt d’urgence après lâcher.
Description N° de Cde Veuillez nous contacter pour une offre sur mesure.
00.00.00.00
2. Equilibreurs
Equilibreurs
Pour faciliter le positionnement en toute sécurité des outils, machines ou pièces de machines
Contribuent grandement à l’ergonomie et la sécurité de l’endroit du travail. Grâce à l’équilibreur, l’outil, la machine ou la pièce de machine suspendue n’a pour ainsi dire plus de poids et peut être positionnée avec un
Les équilibreurs ne sont pas conçus pour des actions de levage
Déclaration de conformité CE (IIA)
Vanas sourcing
Equilibreur en exécution standard
Red Rooster
Equilibreur avec rallonge
d’effort
3. Chariots
Chariots à translation par poussée
Chariots à translation par poussée
Vital
Verlinde
Chariot - type SPD
· Protection contre la rupture des galets
Roues équipées de roulements à billes étanches à la poussière
Écartement des flasques réglable en permanence
· Un étrier de suspension permet de relier au chariot des palans à chaînes VITAL pour un poids allant jusqu’à 2 tonnes. Grâce à ce système, la hauteur perdue de construction est limitée
Le système “drop stop” protège le chariot contre des obstacles
Attestation de contrôle et déclaration de conformité CE (IIA)
Charge de service Plage de réglage de l’écartement des flasques
Chariot à translation par poussée à grande plage de réglage CHD
Protection contre la rupture des galets et butoirs en caoutchouc
· Roues équipées de roulements à billes avec joints étanche à la poussière
Écartement des flasques réglable au moyen d’entretoises
Attestation de contrôle et déclaration de conformité CE (IIA)
Facile à démonter, utilisable à plusieurs sites sur le chantier
Options:
Traitement de surface pour utilisation dans un environnement très corrosif
Exécution conforme à l’ATEX pour utilisation dans un environnement comportant un danger d’explosion
Charge de service Plage de réglage de l’écartement des flasques
Chariot à translation par poussée
Protection contre la rupture des galets
Roues équipées de roulements à billes
Écartement des flasques réglable en permanence au moyen d’une tige filetée
· Mécanisme de blocage comme sécurité supplémentaire de la largeur de bride réglée
Montage et démontage faciles
Étrier pour la suspension de l’engin de levage
Attestation de contrôle et déclaration de conformité CE (IIA)
Charge de service Type Plage de réglage de l’écartement des flasques
* Exécution conforme à l’ATEX pour utilisation dans un environnement comportant un danger d’explosion

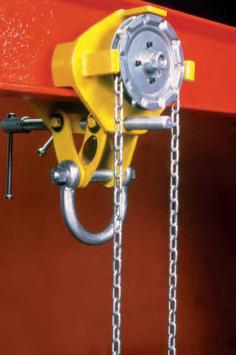

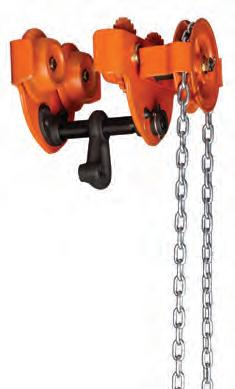

Chariot à translation mécanique
Vital
Chariot à translation mécanique - type SGD
· Label VGS
Chariot standard fourni avec chaîne manuelle galvanisée pour hauteur d’opération de 3 m
Protection contre la rupture des galets
· Roues équipées de roulements à billes étanches à la poussière
Écartement des flasques réglable en permanence
Un étrier de suspension permet de relier au chariot les palans à chaîne VITAL pour un poids allant jusqu’à 2 tonnes. Grâce à ce système, la hauteur perdue de construction est limitée
Le système “drop stop” protège le chariot contre des obstacles
Attestation de contrôle et déclaration de conformité CE (IIA)
Charge de service Plage de réglage de l’écartement des flasques Rayon minimum du chemin de roulement
Verlinde
Chariot mécanique CHDD à grande plage de réglage
· Chariot standard fourni avec chaîne manuelle galvanisée pour hauteur d’opération de 3 m
Protection contre la rupture des galets avec butoirs en caoutchouc
Roues équipées de roulements à billes étanches à la poussière
· Écartement des flasques réglable par entretoises
Attestation de contrôle et déclaration de conformité CE (IIA)
Options:
Traitement de surface pour utilisation dans un environnement très corrosif
Exécution conforme à l’ATEX pour utilisation dans un environnement comportant un danger d’explosion
Charge de service Plage de réglage de l’écartement des flasques
chemin de roulement
Superclamp
Chariot à translation par poussée
Protection contre la rupture des galets
Roues équipées de roulements à billes étanches à la poussière
· Écartement des flasques réglable en permanence par tige filetée
Mécanisme de blocage comme sécurité supplémentaire de la largeur de bride réglée
Montage et démontage faciles
· Étrier pour la suspension de l’engin de levage
Attestation de contrôle et déclaration de conformité CE (IIA)
Options: Exécution conforme à l’ATEX pour utilisation dans un environnement comportant un danger d’explosion
Charge de service Type Plage de réglage de l’écartement des flasques
Treuils
4.
Treuils manuels
Verlinde
Treuil à engrenage ME
· Frein automatique maintenant la charge à n’importe quelle position, tant pour l’enroulement que le déroulement du câble
· Fixation facile du câble
Le levier de commande est réglable en longueur et démontable
Armature en acier traité
Peuvent être montés horizontalement et verticalement
Températures de service de – 20 °C à + 40 °C
Câble en acier avec crochet de charge inclus
Attestation de contrôle et déclaration de conformité CE (IIA)
Description
Veuillez nous contacter pour une offre sur mesure.
Treuil à engrenage à vis sans fin (MV)
Freinage par engrenage à vis sans fin maintenant la charge à n’importe quelle position, tant pour l’enroulement que le déroulement du câble
Fixation facile du câble
Le levier de commande est réglable en longueur et démontable
· Finition : armature en acier traité
Montage : montage vertical uniquement
Températures de service de – 20 °C à + 40 °C
· Câble en acier avec crochet de charge inclus
Attestation de contrôle et déclaration de conformité CE (IIA)
Description
Veuillez nous contacter pour une offre sur mesure.
Treuils électriques
Verlinde
Treuil à longueur de tambour standard (TC)
· Conçu pour le levage et le halage de charges de 125 kg à 990 kg (classe FEM 18 m)
Tension d’alimentation 400V/50 Hz, triphasé
Tension de commande 48 V
· Boîte de commande comprenant 2 boutons de commande et un ARRÊT D’URGENCE. La longueur du câble entre la boîte de commande et le treuil est de 3 m.
Tambour cannelé
Une ou deux vitesses d’enroulement du câble
Frein électromagnétique avec garniture sans amiante
Indice de protection IP 55
Températures de service de – 20 °C à + 40 °C
· Câble en acier avec crochet de charge inclus
Montage : le treuil peut être monté horizontalement et verticalement
Attestation de contrôle et déclaration de conformité CE (IIA)
Options:
Limitation de fin de course électrique
Protection thermique du moteur électrique
Rouleau presseur de câble
Description
N° de Cde Veuillez nous contacter pour une offre sur mesure.
Treuil à tambour de grande longueur (TL)
· Conçu pour le levage et le halage de charges de 125 kg à 990 kg (classe FEM 1Bm)
Tension d’alimentation 400V/50 Hz, triphasé
Tension de commande 48 V
00.00.00.00
Boîte de commande comprenant 2 boutons de commande et un ARRÊT D’URGENCE. La longueur du câble entre la boîte de commande et le treuil est de 3 m.
Tambour cannelé
Une ou deux vitesses d’enroulement du câble
· Frein électromagnétique avec garniture sans amiante
Indice de protection IP 55
Températures de service de – 20 °C à + 40 °C
Câble en acier avec crochet de charge inclus
Montage : le treuil peut être monté horizontalement et verticalement
Attestation de contrôle et déclaration de conformité CE (IIA)
Options:
Limitation de fin de course électrique
· Protection thermique du moteur électrique
Rouleau presseur de câble
Description
N° de Cde Veuillez nous contacter pour une offre sur mesure.
00.00.00.00
5. Points d'accrochage
Anneaux de levage mâles
Pin
Anneau de levage mâles DIN 580
En acier vieillissant C15
Conçu uniquement pour usage limité et en tenant compte d’intervalles d’adoucissement
La charge de service mentionnée ne vaut que pour une charge verticale dans le plan de l’anneau, parallèlement à la vis. Pour des levages en oblique (pour un angle maximum de 45°), les charges sont réduites.
· Un levage en oblique n’est PAS autorisé. Seul est autorisé un levage dans le plan de l’anneau. Filetage métrique
Les charges de service ne sont valables que pour autant que les anneaux de levage soient vissés dans un matériau au minimum équivalent à n uance d’acier St 37.
Attestation de contrôle et déclaration de conformité CE (IIA)
Anneau de levage mâle DIN 580
En acier non vieillissant grade 80
Conçu pour usage industriel
La charge de service mentionnée ne vaut que pour une charge en ligne, c.à.d. verticale dans le plan de l’anneau, parallèlement à la vis. Pour des levages en oblique (pour un angle maximum de 45°), les charges sont réduites.
Un levage en oblique n’est PAS autorisé. Seul est autorisé un levage dans le plan de l’anneau. Filetage métrique
Les charges de service indiquées ne sont valables que pour autant que les anneaux de levage soient vissés dans un matériau au minimum équivalent à nuance d’acier St 37.
Attestation de contrôle et déclaration de conformité CE (IIA)
Green
Rud
Anneau de levage mâle DIN 580
En acier non vieillissant grade 80 - RUD
Conforme à la norme européenne EN 1677-1
· Conçu pour usage industriel
Le constructeur recommande seulement usage à la direction F1. Pour des charges au plan F1 sous un angle de max. 45°, il y a des charges de services réduits. Pour des autres applications, nous vous prions de vous référer aux types VRS Starpoint de la gamme RUD.
· La qualité supérieure des anneaux de levage RUD grade 80 se reconnait facilement à la forme octogonale et la couleur rouge.
Filetage métrique.
Les charges de service indiquées ne sont valables que pour autant que les anneaux de levage soient vissés dans un matériau au minimum équivalent à nuance d’acier St 37.
Attestation de contrôle et déclaration de conformité CE (IIA)
Type Charge de service Filetage Longueur de filetage Ø intér. anneau N° de Cde
RS
RS
RS
RS
RS
RS
RS
RS
Crosby
Anneau de levage mâle à œil ovale
En acier non vieillissant
Conçu pour usage industriel
· La charge de service mentionnée ne vaut que pour une charge en ligne, c.à.d. verticale dans le plan de l’anneau, parallèlement à la vis.
Un levage en oblique n’est PAS autorisé. Seule est autorisée une charge dans le plan de l’anneau.
Filetage métrique et BSW.
Œil et vis forgés d’une seule pièce
Les grandes dimensions de l’œil facilitent la fixation du crochet de charge
Les charges de service indiquées ne sont valables que pour autant que les anneaux de levage soient vissés dans un matériau au minimum équivalent à nuance d’acier St 37.
Attestation de contrôle et déclaration de conformité CE (IIA)
Anneaux de levage femelles
Anneaux de levage femelles
Green Pin
Anneau de levage femelle à œil DIN 582
En acier vieillissant C15
Conçu uniquement pour usage limité et en tenant compte d’intervalles d’adoucissement
La charge de service mentionnée ne vaut que pour une charge en ligne, c.à.d. une charge verticale dans le plan de l’œil, parallèlement au taraudage. Pour des levages en oblique (pour un angle maximum de 45 °), les charges sont réduites.
· Un levage en oblique n’est PAS autorisé. Seule est autorisée une charge dans le plan de l’œil. Filetage métrique.
Les charges de service ne sont valables que pour autant que les anneaux de levage soient vissés dans un matériau au minimum équivalent à nuance d’acier St 37.
Attestation de contrôle et déclaration de conformité CE (IIA)
Anneau de levage femelle à œil DIN 582
En acier non vieillissant grade 80
Conçu pour usage industriel
La charge de service mentionnée ne vaut que pour une charge en ligne, c.à.d. une charge verticale dans le plan de l’œil, parallèlement au taraudage. Pour des levages en oblique (pour un angle maximum de 45 °), les charges sont réduites.
Un levage en oblique n’est PAS autorisé. Seule est autorisée une charge dans le plan de l’œil. Filetage métrique.
· Les charges de service ne sont valables que pour autant que les anneaux de levage soient vissés dans un matériau au minimum équivalent à nuance d’acier St 37.
· Attestation de contrôle et déclaration de conformité CE (IIA)
Rud
Anneau de levage femelles DIN 582
en acier non vieillissant grade 80 - RUD
Conforme à la norme européenne EN 1677-1
· Conçu pour usage industriel
Le constructeur recommande seulement usage à la direction F1. Pour des charges au plan F1 sous un angle de max. 45°, il y a des charges de services réduits. Pour des autres applications, nous vous prions de vous référer aux types VRS Starpoint de la gamme RUD.
· La qualité supérieure des anneaux de levage RUD grade 80 se reconnait facilement à la forme octogonale et la couleur rouge. Filetage métrique.
Les charges de service indiquées ne sont valables que pour autant que les anneaux de levage soient vissés dans un matériau au minimum équivalent à nuance d’acier St 37.
Attestation de contrôle et déclaration de conformité CE (IIA)
Type Charge de service Filetage Ø intér.
N° de Cde kg
RM
RM
Crosby
Anneau de levage femelle à œil ovale
En acier non vieillissant
Conçu pour usage industriel
· La charge de service mentionnée ne vaut que pour une charge en ligne, c.à.d. verticale dans le plan de l’anneau, parallèlement au taraudage.
Un levage en oblique n’est PAS autorisé. Seule est autorisée une charge dans le plan de l’anneau.
Filetage métrique, BSW et UNC aussi disponible
Oeil et base forgés d’une seule pièce
Les grandes dimensions de l’œil facilitent la fixation du crochet de charge
Les charges de service indiquées ne sont valables que pour autant que les anneaux de levage soient vissés dans un matériau au minimum équivalent à nuance d’acier St 37.
Attestation de contrôle et déclaration de conformité CE (IIA)
M4028.1
M4028.2
M4028.3 570 M10 03.64.80.08
M4028.4 840 M12 03.64.81.09
M4028.5 1490 M16 03.64.82.10
M4028.6 2390 M20 03.64.83.11
M4028.8 3600 M24 03.64.84.12
M4028.9 5580 M30 03.64.85.13
M4028.10 8200 M36 03.64.86.14
M4028.11 14600 M48 03.64.87.15
Points d’accrochage articulés
Points d’accrochage articulés
Rud

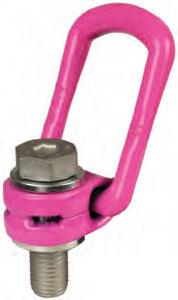

Points d’accrochage articulés - WBG à longueur de filetage standard
Roulement à billes permettant une rotation de 360° et un basculement de 180°
Attestation de contrôle et déclaration de conformité CE (IIA)
WBG-15 M64
Points d’accrochage articulés - WBG-V
à longueur de filetage standard
Anneau de suspension conforme à la norme européenne EN 1677-4
Conçu pour l’utilisation industrielle
Chargeable dans toutes les directions
Roulement à billes permettant une rotation de 360° et un basculement de 180°
Filetage métrique
Les charges de service indiquées ne sont valables que pour autant que les anneaux soient vissés dans un matériau au minimum equivalent à la nuance d’acier St 37.
Attestation de contröle et déclaration de conformité CE (IIA)
Type Charge de service min. Filetage Longueur de filetage H x larg. intér. anneau N° de Cde

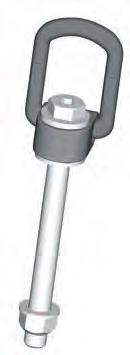

Points d’accrochage articulés - WBG-vario
à grande longueur de filetage
Anneau de suspension conforme à la norme européenne EN 1677-4
Conçu pour l’utilisation industrielle
Chargeable dans toutes les directions
Roulement à billes permettant une rotation de 360° et un basculement de 180°
Filetage métrique
· Les charges de service indiquées ne sont valables que pour autant que les anneaux soient vissés dans un matériau au minimum équivalent à nuance d’acier St 37.
· Attestation de contrôle et déclaration de conformité CE (IIA) Type
Points d’accrochage articulés - VLBG
à longueur de filetage standard
· Rotation de 360°
Attestation de contrôle et déclaration de conformité CE (IIA) Type
VLBG
VLBG
VLBG
VLBG 1,5t
VLBG 2,5t
VLBG 4t
VLBG 4t
VLBG 5t
VLBG
VLBG
VLBG 10t
VLBG
Points d’accrochage articulés
à grande longueur de filetage
Conçu pour usage industriel
- VLBG-Vario
Supporte la charge totale de service dans toutes ses directions.
Rotation de 360° possible.
Filetage métrique.
Les charges de service indiquées ne sont valables que pour autant que les anneaux soient vissés dans un matériau au minimum équivalent à nuance d’acier St 37.
Les grandes dimensions et les possibilités de réglage facilitent la fixation du crochet de charge
Attestation de contrôle et déclaration de conformité CE (IIA)
VLBG 1,5t M16 VARIO
VLBG 2,5t M20 VARIO
VLBG 4t M24 VARIO
VLBG 5t M30 VARIO
VLBG 8t M36 VARIO
VLBG 10t M42 VARIO
VLBG 15t M42 VARIO
VLBG 20t M48 VARIO
Points d’accrochage articulés - VRS-F
Conformes à la norme européenne EN 1677-1
Conçu pour usage industriel
Rotation de 360° possible
Les anneaux de levage classiques suivant la norme DIN 580 ne peuvent pas être soumis à des forces correspondant à la direction F5 formant un angle avec le plan de l’anneau. En plus, les forces prenantes ne peuvent former qu’un angle de 45 ° maximum avec la verticale. Les anneaux de levage du type VRS RUD, par contre, peuvent supporter une charge de service réduite sous un angle de 90 ° par rapport à la verticale (direction F2).
· Filetage métrique.
Les charges de service indiquées ne sont valables que pour autant que les anneaux de levage soient vissés dans un matériau au minimum équivalent à nuance d’acier St 37.
Attestation de contrôle et déclaration de conformité CE (IIA)
Type Charge de service min. Filetage Longueur de filetage Ø intér. anneau N° de Cde
Points d’accrochage articulés
Points d’accrochage articulés - VRM-F
· Conformes à la norme européenne EN 1677-1
Conçu pour usage industriel
Rotation de 360°
Les anneaux de levage classiques suivant la norme DIN 582 ne peuvent pas être soumis à des forces correspondant à la direction F5 formant un angle avec l’axe de l’anneau. En plus, les forces prenantes ne peuvent former qu’un angle de 45° maximum avec la verticale. Les anneaux de levage du type VRM RUD, par contre, peuvent supporter une charge de service réduite sous un angle de 90° par rapport à la verticale (direction F2).
Filetage métrique.
Les charges de service indiquées ne sont valables que pour autant que les anneaux de levage soient vissés dans un matériau au minimum équivalent à nuance d’acier St 37.
Attestation de contrôle et déclaration de conformité CE (IIA)

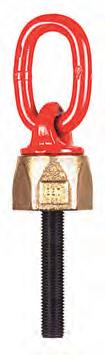

Points d’accrochage articulés - PROFILIFT ALPHA
Conçu pour usage industriel
Supporte la charge de service totale dans toutes les directions
· Rotation possible de 360°
Filetage métrique
Les charges de service indiquées ne sont valables que pour autant que le point d’élingage soit vissé dans un matériau au minimum équivalent à nuance d’acier St 37
Ses grandes dimensions et ses possibilités d’orientation facilitent la fixation du crochet de charge
Aussi disponible avec filetage UNC
Attestation de contrôle et déclaration de conformité CE (IIA)
Points d’accrochage articulés - PROFILIFT BETA
· Conçu pour usage industriel
Peut être sollicité dans toutes les directions
Rotation de 360° grâce à un roulement à billes et basculement à 180°
Filetage métrique.
Les charges de service indiquées ne sont valables que pour autant que le point d’élingage soit vissé dans un matériau au minimum équivalent à nuance d’acier St 37.
Attestation de contrôle et déclaration de conformité CE (IIA)
Anneaux
de
levage à souder
Rud
Anneau de levage à souder VLBS
Conçu pour usage industriel
Œil de suspension d’une forme innovatrice, en acier CrNiMo de haute qualité, pouvant pivoter à 180°
Étrier en matériau soudable St 52.3
Certificat du fabricant (IIB)
VLBS u 1,5
VLBS u
VLBS u 6,7
VLBS u 10
VLBS u 16
Anneau de levage à souder VRBS/VRBSS
Œil de suspension conforme à la norme européenne EN 1677-1
Conçu pour usage industriel
Œil de suspension en acier de haute qualité grade 80, pouvant basculer à 180°
Étrier en matériau soudable St 52.3
· Certificat du fabricant (IIB)
6. Matériaux d'arrimage
Chaîne et accessoires
En acier non vieillissant grade 100 et conforme à la norme européenne EN 818-2
Coefficient de sécurité minimum 4
Attestation de contrôle et déclaration de conformité CE (IIA), si vous le souhaitez
Pewag

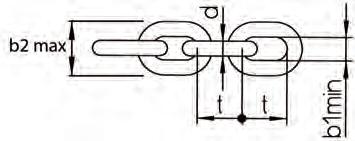

Chaîne WINNER grade 100
Anneau de tête WINNER GRADE 100
Anneau de tête WINNER GRADE 100 surdimensionné
Pour la charge de service des ensembles de chaînes, se référer aux tableaux de charge de service en annexe.
Anneaux à 4 brins WINNER GRADE 100
Pour la charge de service des ensembles de chaînes, se référer aux
Anneaux à 4 brins WINNER GRADE 100, surdimensionné
Pour la charge de service des ensembles de chaînes, se référer aux tableaux de charge de service en
Maillon
intermédiaire
WINNER GRADE 100
Pour la charge de service des ensembles de chaînes, se référer aux tableaux de charge de service en annexe.
Maillon d’assemblage Connex WINNER GRADE 100
Maillon d’assemblage Connex WINNER GRADE 100
Pour matériel d’arrimage synthétique
Crochet de fonderie à anneau WINNER GRADE 100
Crochet de fonderie à fourche WINNER GRADE 100
Remarque: avant d’utiliser ce type de crochet, vérifier si l’utilisation d’un crocher de charge sans fermeture de sécurité est autorisée pour cette application.
Crochet de charge à anneau avec fermeture de sécurité WINNER GRADE 100
· Les crochets de charge sont équipés d’un robuste linguet de sécurité forgé
Crochet de charge à fourche avec fermeture de sécurité WINNER GRADE 100
Les crochets de charge sont équipés d’un robuste linguet de sécurité forgé.
Crochet de charge de sécurité à anneau WINNER GRADE 100
Ce type de crochet de charge se ferme et se verrouille automatiquement. La fermeture de sécurité est du même matériau que le crochet de charge.
Crochet de charge de sécurité à fourche WINNER GRADE 100
Ce type de crochet de charge se ferme et se verrouille automatiquement. La fermeture de sécurité est du même matériau que le crochet de charge
Crochet de charge de sécurité avec écrou sans palier WINNER GRADE 100
Ce type de crochet de charge se ferme et se verrouille automatiquement. La fermeture de sécurité est du même matériau que le crochet de charge. Comme l’écrou n’est pas monté sur paliers, une rotation de ce type de crochet en charge n’est PAS possible.
Crochet de charge de sécurité avec écrou monté sur paliers WINNER GRADE 100
Ce type de crochet de charge se ferme et se verrouille automatiquement. La fermeture de sécurité est du même matériau que le crochet de charge. · Comme l’écrou est monté sur paliers, une rotation de ce type de crochet en charge est possible.

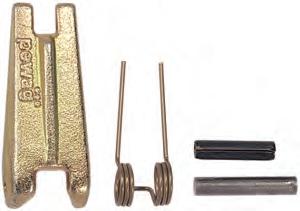

Fermeture de sécurité pour crochet de charge WINNER GRADE
100
Type
Pour crochet de charge
SFGW 5/6 HSW 5/6, KHSW 5/6
SFGW 7/8 HSW 7/8, KHSW 7, KHSW 8, WS 7/8, EHS 7/8
SFGW 10 HSW 10, KHSW 10, WS 10, EHS 10
SFGW 13 HSW 13, KHSW 13, WS 13, EHS 13
SFGW 16 HSW 16, KHSW 16
SFGW 19/20 HSW 19/20, KHSW 19/20
SFGW 22 HSW 22, KHSW 22
SFGW 26-32 HSW 26 PWH, HS 32 PWH
Dispositif
58.01.03.43
58.01.04.44
58.01.05.45
58.01.06.46
58.01.07.47
58.01.08.48
58.01.09.49
58.01.10.50
de blocage pour crochet de charge WINNER GRADE 100
Conçu pour le levage de tôles d’acier avec au moins un ensemble à 3 brins. Angle supérieur recommandé pour l’ensemble : 30 ° à 60 °
Crochet
à fourche
WINNER GRADE 100
· Conçu pour le levage de tôles d’acier avec au moins un ensemble à 2 brins
Angle supérieur recommandé pour l’ensemble : 60° à 90°
Plaques indicatrices
Rud
Griffe de raccourcissement avec blocage - VMVK GRADE 100
Griffe de raccourcissement avec blocage - VV GRADE 100
Anneau pour conteneurs - VRH GRADE 100
Crochet pour conteneurs - VCH GRADE 100
Ensembles de chaînes
Ensembles de chaînes
Les ensembles sont composés de pièces PEWAG WINNER en acier non vieillissant GRADE 100 conformes à la norme européenne EN 818-2 : Conçus pour une température ambiante de 380°C max
Coefficient de sécurité minimum 4
Attestation de contrôle et déclaration de conformité CE (IIA)

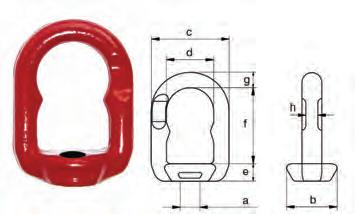

Les anneaux de tête sont en exécution standard, non surdimensionnée
Pewag
Ensembles de chaînes - Un brin
Exécution standard
Charge de service Ø chaîne Type d’anneau de tête Type de crochet de charge N° de Cde Longueur de chaîne
6
Ensembles de chaînes - Un brin
Avec crochet de raccourcissement / parallèle
Ensembles de chaînes - Un brin
Avec crochet à anneau de sécurité
Ensembles de chaînes - Deux brins
Exécution standard
Charge de service (kg) en fonction de l’angle du sommet Ø chaîne
Ensembles de chaînes
Ensembles de chaînes - Deux brins
Avec crochet de raccourcissement / parallèle
Ensembles de chaînes - Deux brins
Avec crochet à anneau de sécurité
Ensembles de chaînes - Trois brins
Ensembles de chaînes - Trois
Avec crochet de raccourcissement / parallèle
Charge de service (kg) en fonction de l’angle du sommet Ø chaîne
brins
d’anneau de tête
Ensembles de chaînes - Trois brins
Avec crochet à anneau de sécurité
Charge de service (kg) en fonction de l’angle du sommet Ø chaîne
d’anneau de tête
Ensembles de chaînes
Ensembles de chaînes - Quatre brins
Exécution standard Charge de service (kg) en fonction de l’angle du sommet
Ensembles de chaînes - Quatre brins
Avec crochet de raccourcissement / parallèle
Ensembles de chaînes - Quatre brins
Avec crochet à anneau de sécurité
Charge de service (kg) en fonction de l’angle du sommet Ø chaîne

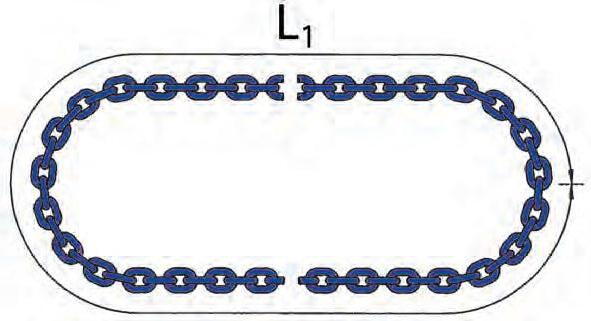

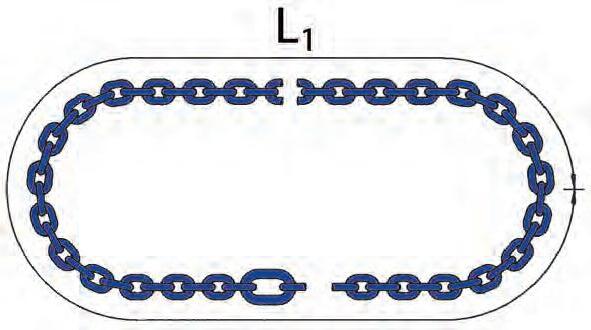

Chaîne sans fin exécution S
Chaîne sans fin exécution SK · Avec un chaînon plus grande: facile a reconnaître L = 2x L1
Fermoirs
Kleinsorge
Lyre d’accrochage BLUE PIN
Galvanisé
Manille droite BLUE PIN
Galvanisé
· Attestation de contrôle et déclaration de conformité CE (IIA)
Manille
· Galvanisé
Attestation VGS
Manille droite GREEN PIN
Galvanisé · Attestation VGS
· Galvanisé
Attestation VGS
Manille droite RED PIN
Galvanisé · Attestation VGS
Manille droite RED-PIN avec boulon, écrou et goujon
Matériel d’arrimage synthétique
Sangles de levage et élingues rondes en polyester de qualité : bonne résistance aux acides, faible absorption d’humidité, résistant aux UV et bon rapport résistance à la traction - charge de rupture
Conforme à la norme européenne EN 1492-1 (sangles de levage) et EN 1492-2 (élingues rondes) :
Coefficient de sécurité minimum 7
Attestation de contrôle et déclaration de conformité CE (IIA)
Les sangles peuvent être recouvertes d’un enduit supplémentaire contre l’usure ou équipées de gaines de protection et de d’éléments métalliques
Beneca
Sangles de levage - standard, sangle polyester double avec brins renforcés
Sangles de levage - sangle polyester double avec brins renforcés
Elingue polyester plate sans fin
Elingues tubulaires
Elingues tubulaires avec gaine renforcée
DPRS100
d’arrimage synthétique
Secutex
Gaines de protection
· En polyester de qualité : bonne résistance aux acides, faible absorption d’humidité, résistant aux UV et bon rapport résistance à la
- charge de rupture
Conçu pour le type
Gaine de protection Secutex Clip-SC
Gaine de protection Secutex Clip-SF-1

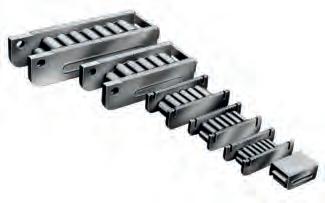

Protection des angles
Protection en élastomère-polyuréthane de haute qualité
Protège la charge et la pièce d’accrochage
Fixation par aimant et/ou charnière:
SWH: sans charnière
SKB: avec charnière
A: sans aimant
B: aimant à une côté
C: aimant à deux côtés
Ensembles avec éléments synthétiques d’arrimage
Sangles de levage et élingues rondes en polyester de qualité
Nous utilisons du materiél d’arrimage synthétique, conforme à la norme EN 1492-2.
L’ensemble sera livré avec une attestation de contrôle et déclaration de conformité CE (IIA).
Des ensembles de 1, 2, 3 ou 4 brins sont possibles, en exécution standard ou avec crochet de sécurité à anneau.
7. Accessoires de levage
Pinces de levage de sécurité
Pinces de levage de sécurité
Crosby Inter Product

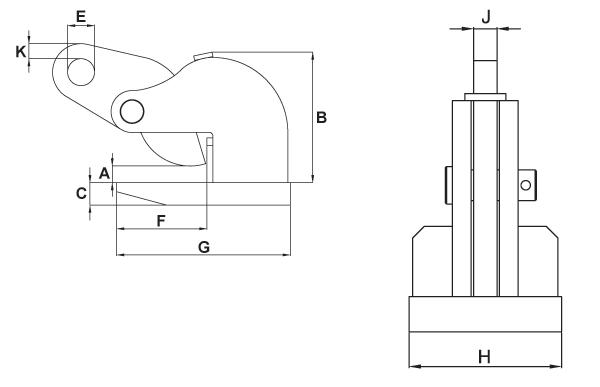

IPU10 pour le transport vertical de tôles : universel
· La pince de levage de sécurité universelle pour levage vertical IPU10 est conçue pour le levage, le retournement (180 °) et le transport vertical de tôles d’acier et de produits d’une dureté de surface allant jusqu’à 37 Rc.
La pince de levage IPU10 est équipée d’un dispositif de verrouillage en position ouverte et en position fermée.
Elle garantit une sécurité absolue.
Elle est équipée d’un œil de levage articulé de telle manière qu’il est possible d’accrocher et de lever la charge de n’importe quelle direction.
L’angle de charge oblique maximum autorisé est 90 °.
La pince de levage de sécurité est livrée avec une attestation de contrôle et déclaration de conformité CE (IIA)

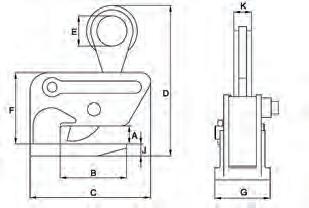

IP10 pour le transport vertical de tôles : standard
La pince de levage de sécurité universelle pour levage vertical IP10 es conçue pour le levage, le retournement (180°) et le transport vertical de tôles d’acier et de produits d’une dureté de surface allant jusqu’à 37 Rc.
La pince de levage IP10 est équipée d’un dispositif de verrouillage en position ouverte et en position fermée.
Elle garantit une sécurité absolue.
L’angle de charge latérale maximum autorisé est 15°.
· La pince de levage de sécurité est livrée avec une attestation de contrôle et déclaration de conformité CE (IIA).
IP(U)10/S pour transport vertical de tôles : inoxydable
Les pinces de levage de sécurité universelles pour levage vertical IP10/S et IPU10/S sont conçues pour le levage, le retournement (180 °) et le transport vertical de tôles en acier inoxydable, poutrelles et sections.
Ces pinces de levage sont équipées d’un pivot et d’une partie dentée en acier inoxydable pour prévenir la corrosion de contact.
· La pince de levage de sécurité est livrée avec une attestation de contrôle et déclaration de conformité CE (IIA).
Pinces de levage de sécurité
IP(U)10/H pour le transport vertical de tôles : matériaux très durs
Les pinces de levage de sécurité universelles pour levage vertical IPU10/H et IPU10/H sont conçues pour le levage, le retournement (180°) et le transport vertical de tôles en acier et sections d’une très grande dureté de surface. Ces pinces de levage sont conçues pour le levage de pièces d’une dureté de surface allant jusqu’à 47 Rc max.
· La pince de levage de sécurité est livrée avec une attestation de contrôle et déclaration de conformité CE (IIA).
IPNM10 pour le transport vertical de tôles : sans endommagement
· La pince de levage de sécurité universelle pour levage vertical IPNM 10 trouve son application dans environ toutes les branches de l’industrie où un endommagement de la charge en cours de levage ou de transport n’est pas permis.
Les becs de la pince de levage sont pourvus d’une matière synthétique à très haut coefficient de frottement permettant une fixation parfaite et le déplacement en toute sécurité de tôles délicates. La pince de levage de sécurité est livrée avec une attestation de contrôle et déclaration de conformité CE (IIA).

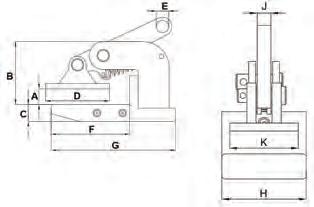

IPHOZ
pour le transport horizontal de tôles : tôles fléchissantes
La pince de levage de sécurité universelle pour levage horizontal IPHOZ est conçue pour le levage horizontal et le transport de tôles fléchissantes ou embouties.
La pince de levage de sécurité est livrée avec une attestation de contrôle et déclaration de conformité CE (IIA).
IPHG(U)Z pour le transport horizontal de tôles : avec verrouillage
La pince de levage de sécurité universelle pour levage horizontal IPHG(U)Z est conçue pour le levage horizontal et le transport de tôles en acier (aussi des tôles embouties). La pince IPHG(U)Z est équipée d’un dispositif de verrouillage en position ouverte et en position fermée, garantissant une sécurité absolue.
Type IPHGUZ : pince équipée d’un œil de levage articulé de telle manière qu’il est possible d’accrocher et de lever la charge de n’importe quelle direction.
Type IPHGZ : pince équipée d’un œil de levage rigide.
Les pinces de levage de sécurité sont livrées avec une attestation de contrôle et déclaration de conformité CE (IIA).
Type Charge de service par pince Ouverture
Pinces pour poutres
IPHNM10 pour le transport horizontal de tôles : sans endommagement
Pinces pour poutres
Superclamp
Pinces pour poutres pour usage universel, avec
bec fixe
· La pince à poutre a été étudiée spécifiquement pour un usage industriel lourd
Attestation de contrôle et déclaration de conformité CE (IIA)
Pinces
pour poutres pour usage universel,
avec autoréglage du bec
L’avantage due système avec autoréglage du bec: le saissage constant sur tout la sculpture
La pince à poutre a été étudiée spécifiquement pour un usage industriel lourd
Usage universel
Montage facile et rapide
· Attestation de contrôle et déclaration de conformité CE (IIA)
Type Charge de service Plage de réglage Hauteur
S11
Aimants de levage
Walker-Hagou
Aimants permanents de levage BUX-NEO
· Aimant au néodyme très puissant par rapport à son poids et ses dimensions
Conçu pour le levage et la manipulation de charges rondes et plates
Indice de sécurité minimum 3
· Utilisation facile
Grand anneau de levage
Lors de l’utilisation d’aimants, il faut tenir compte du fait que la charge de service de l’aimant dépend aussi de l’épaisseur, la rugosité et le degré de finition de la surface de contact.
Attestation de contrôle et déclaration de conformité CE (IIA)
Type
de
Aimants de levage électriques BUX-BM avec battérie
Électro-aimant très puissant par rapport à son poids et ses dimensions
· Conçu pour le levage et la manipulation de charges plates
Utilisation facile
Grand anneau de levage
Tension d’alimentation chargeur : 230 VAC
Lors de l’utilisation d’aimants, il faut tenir compte du fait que la charge de service de l’aimant dépend aussi de l’épaisseur, la rugosité et le degré de finition de la surface de contact.
Attestation de contrôle et déclaration de conformité CE (IIA)
Options: Commande à distance par infrarouge
Vanas
sourcing
Palonnier avec crochets de charge fixes
· Conçu conformément à la norme DIN 15.018, classe de levage H2 et groupe de sollicitation B4 ainsi qu’aux directives européennes d’application.
· Anneau de suspension conçu pour crochets de charge simples fabriqués conformément à la norme DIN 15.401.
Surface décapée et enduite d’une couche de fond de couleur jaune
Crochets de charge (2) fixes équipés d’une fermeture de sécurité
Attestation de contrôle et déclaration de conformité CE (IIA)
Options: Crochets à émerillon au lieu du crochets à anneau
Charge de service Distance entre les crochets de charge Hauteur de
Palonnier avec crochets de charge réglables
Conçu conformément à la norme DIN 15.018, classe de levage H2 et groupe de sollicitation B4 ainsi qu’aux directives européennes d’application.
Anneau de suspension conçu pour crochets de charge simples fabriqués conformément à la norme DIN 15.401.
Surface décapée et enduite d’une couche de fond de couleur jaune Crochets de charge (2) réglables équipés d’une fermeture de sécurité
· Attestation de contrôle et déclaration de conformité CE (IIA)
Options: Crochets à émerillon au lieu du crochets à anneau
Charge de service Distance entre les crochets de charge
Palonnier en H avec crochets de charge fixes
· Conçu conformément à la norme DIN 15.018, classe de levage H2 et groupe de sollicitation B4 ainsi qu’aux directives européennes d’application.
Anneau de suspension conçu pour crochets de charge simples fabriqués conformément à la norme DIN 15.401.
Surface décapée et enduite d’une couche de fond de couleur jaune
Crochets de charge (4) fixes équipés d’une fermeture de sécurité
· Attestation de contrôle et déclaration de conformité CE (IIA)
Options: Crochets à émerillon au lieu du crochets à anneau
Charge de service Distance entre les crochets de charge
Palonnier pour “Big-Bags”
Conçu conformément à la norme DIN 15.018, classe de levage H2 et groupe de sollicitation B4 ainsi qu’aux directives européennes d’application
Anneau de suspension conçu pour crochets de charge simples fabriqués conformément à la norme DIN 15.401
Hauteur de construction très réduite
Crochet de charge avec large ouverture spécialement conçu pour les boucles de suspension des “big-bags”
Surface décapée et enduite d’une couche de fond de couleur jaune
Attestation de contrôle et déclaration de conformité CE (IIA)
Charge de service Distance entre les crochets de charge
interne anneau de
Palonnier pour chariot élévateur à fourches avec 1 crochet de charge
Conçu conformément aux directives européennes d’application
Dispositif de blocage par 2 boulons de serrage
Fourreaux de montage pour utilisation avec deux fourches de chariot élévateur
Crochet de charge central avec fermeture de sécurité (pas de rotation possible en charge)
Exécution : galvanisé
Attestation de contrôle et déclaration de conformité CE (IIA)
Charge de service Largeur par-dessus les fourches
Hauteur interne anneau de suspension
Largeur interne anneau de suspension Ouverture de crochet de charge
Charge de service Largeur par-dessus les fourches
Palonnier pour chariot élévateur à fourches avec 3 crochets de charge
· Conçu conformément aux directives européennes d’application
Dispositif de blocage avec 2 boulons de serrage
Fourreaux de montage pour utilisation avec deux fourches de chariot élévateur
3 crochets de charge avec fermeture de sécurité (pas de rotation possible en charge)
Exécution : galvanisé
Attestation de contrôle et déclaration de conformité CE (IIA)
Hauteur interne fourreaux de montage Largeur interne fourreaux de montage
Ouverture de crochet de charge N° de
Palonnier en H avec crochets de charge réglables
Conçu conformément à la norme DIN 15.018, classe de levage H2 et groupe de sollicitation B4 ainsi qu’aux directives européennes d’application.
Anneau de suspension conçu pour crochets de charge simples fabriqués conformément à la norme
DIN 15.401.
Surface décapée et enduite d’une couche de fond de couleur jaune
Crochets de charge (4) réglables équipés d’une fermeture de sécurité
Attestation de contrôle et déclaration de conformité CE (IIA)
· Options: Crochets à émerillon au lieu du crochets à anneau.
Crochets pour enrouleurs sans contrepoids
Conçu conformément aux directives européennes d’application. Surface décapée et enduite d’une couche de fond de couleur jaune Attestation de contrôle et déclaration de conformité CE (IIA)
Axzion
Crochets pour enrouleurs avec contrepoids
Conçu conformément aux directives européennes d’application.
· Surface décapée et enduite d’une couche de fond de couleur jaune
Attestation de contrôle et déclaration de conformité CE (IIA)
Charge de service Longueur de la fourche (ou largeur possible de l’enrouleur)
Crochets pour enrouleurs avec pointe de fourche basculante
Conçu conformément aux directives européennes d’application.
Surface décapée et enduite d’une couche de fond de couleur jaune
Attestation de contrôle et déclaration de conformité CE (IIA)
Charge de service Largeur autorisée de la bobine Ø interne de la bobine
Palonnier
pour boîtes empilables conforme à la norme DIN 15155
Conçu conformément à la norme DIN 15.018, classe de levage H2 et groupe de sollicitation B4 ainsi qu’aux directives européennes d’application.
Œil de suspension conçu pour crochets de charge simples fabriqués conformément à la norme DIN 15.401.
2 crochets de charge fixes et 2 crochets de charge montés sur un bras pivotant avec poignée
Surface décapée et enduite d’une couche de fond de couleur jaune
· Attestation de contrôle et déclaration de conformité CE (IIA)
Charge de service Distance entre les crochets de charge
Largeur Hauteur interne anneau de suspension
Largeur interne anneau de suspension
Flèche pour chariot élévateur
· Conçu conformément aux directives européennes d’application
Fourreaux de montage pour utilisation avec deux fourches de chariot élévateur
Chaîne de sécurité pour fixation au mât du chariot élévateur
Flèche télescopique avec 6 positions de blocage
Crochets orientables (pas en charge) et de crochets de charge réglables
· La charge de service dépend de la position de réglage de la flèche
Surface décapée et enduite d’une couche de fond de couleur jaune
Attestation de contrôle et déclaration de conformité CE (IIA)
Charge de service Plage de réglage du crochet de charge
Hauteur interne fourreaux de montage
Largeur interne fourreaux de montage
Palonnier basculeur pour chariot élévateur
Conçu conformément aux directives européennes d’application
· Fourreaux de montage pour utilisation avec deux fourches de chariot élévateur
Dispositif de blocage par 2 boulons de serrage
Surface décapée et enduite d’une couche de fond de couleur jaune
Attestation de contrôle et déclaration de conformité CE (IIA)
Options: Les sangles de levage peuvent également être livrées sur demande mais ne sont pas comprises sous le numéro de catalogue mentionné ci-dessous
Charge de service Plage de réglage en largeur
Palonnier Big-bag pour chariot élévateur
Conçu conformément aux directives européennes d’application.
Fourreaux de montage pour utilisation avec deux fourches de chariot élévateur
· Dispositif de blocage par 2 boulons de serrage
Surface décapée et enduite d’une couche de fond de couleur jaune
Attestation de contrôle et déclaration de conformité CE (IIA)
Charge de service Distance entre les crochets de charge
Hauteur interne fourreaux de montage
Largeur interne fourreaux de montage
Palonnier à crochets de charge réglables pour chariot
élévateur
Conçu conformément aux directives européennes d’application
· Fourreaux de montage pour utilisation avec deux fourches de chariot élévateur
Dispositif de blocage par 2 boulons de serrage
Surface décapée et enduite d’une couche de fond de couleur jaune
Attestation de contrôle et déclaration de conformité CE (IIA)
Charge de service Distance entre les crochets de charge
Hauteur interne fourreaux de montage
Largeur interne fourreaux de montage
Crochets à palettes type VH
Conçu conformément aux normes et directives européennes d’application.
L’équilibrage est fait manuellement par le déplacement de l’anneau de suspension
Hauteur interne réglable
Fourches réglables
Enduite d’une couche de fond de couleur jaune
· Attestation de contrôle et déclaration de conformité CE (IIA)
TKG-2,0
Crochets à palettes type VHS
Conçu conformément aux normes et directives européennes d’application.
L’équilibrage est fait automatiquement. L’anneau de suspension se déplace jusque dans le plan de gravité de la charge (une charge d’un poids minimum de 25 % de la charge de service nominale est requise pour un fonctionnement correct).
Hauteur interne réglable
Fourches réglables
Enduite d’une couche de fond de couleur jaune
Attestation de contrôle et déclaration de conformité CE (IIA)
Type Charge de service Poids Plage de réglage des fourchesHauteur utileLongueur fourcheFourche
TKG-3,0
Manipulateurs
Manipulateurs
Manipulateur pour charges cylindriques
· Exécution robuste pour utilisation industrielle
Dispositif de blocage pour le blocage en position ouverte du manipulateur
Attestation de contrôle et déclaration de conformité CE (IIA)
· Options: Couche de protection grâce à laquelle la surface de la charge à prendre n’est pas endommagé
Manipulateur pour charges en forme de cube
Exécution robuste pour utilisation industrielle
· Dispositif de blocage pour le blocage en position ouverte du manipulateur
Couche de protection grâce à laquelle la surface de la charge à prendre n’est pas endommagée
Attestation de contrôle et déclaration de conformité CE (IIA)
Manipulateur pour charges en pierre et béton
Exécution robuste pour utilisation industrielle
Dispositif de blocage pour le blocage en position ouverte du manipulateur
Couche de protection en caoutchouc durci (remplaçable)
La force de pression est égale à deux fois le poids de la charge à manipuler
Attestation de contrôle et déclaration de conformité CE (IIA)
Type Charge de service Ouverture possible
Tigrip
8. Arrimage

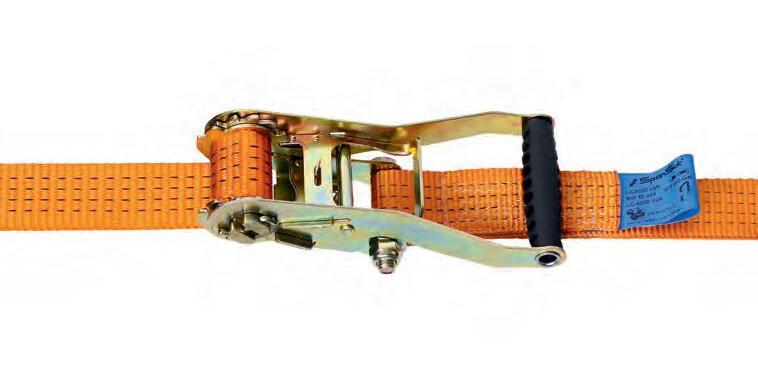

Sangles d’arrimage
Sangles d’arrimage
Réalisées en polyester de haute qualité
Conforme à la norme EN 12195

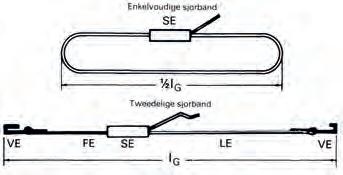

Disponible comme sangle d’arrimage simple et double (cfr. schéma)
D’autres longueurs et pièces d’extrémité livrables sur demande
Beneca
Sangles d’arrimage LC 5.000 daN
Sangles d’arrimage LC 2.500 daN
Sangles d’arrimage LC 2.000 daN
Sangles d’arrimage LC 1.500 daN
Capacité Longueur Largeur sangle Force de rupture Exécution
de Cde LC daN m mm kg
1500-3000 10 50 min. 5000 avec cliquet et anneaux en D 70.04.30.90
1500-3000 8 35 min. 5000 avec cliquet et crochets à griffes fermés 70.04.39.02
1500-3000 10 35 min. 5000 avec cliquet et crochets à griffes fermés 70.04.40.03
1500-3000 8 50 min. 5000 avec cliquet et crochets à griffes fermés 70.04.31.91
1500-3000 10 50 min. 5000 avec cliquet et crochets à griffes fermés 70.04.32.92
1500-3000 8 35 min. 5000 avec cliquet et crochets ouvertes 70.04.41.04
1500-3000 10 35 min. 5000 avec cliquet et crochets ouvertes
1500-3000 8 50 min. 5000 avec cliquet et crochets ouvertes
1500-3000 10 50 min. 5000 avec cliquet et crochets ouvertes
Sangles d’arrimage LC 1.000 daN
Sangles d’arrimage LC 750 daN
Capacité
Sangles d’arrimage LC 400 daN
Sangles d’arrimage avec boucle à came - simple
Tendeurs d’arrimage
Accessoires pour sangle d’arrimage
Beneca
Tendeurs d’arrimage
Crosby
Tendeur d’arrimage avec siphon
Le siphon doit être capable de pivoter complètement
Peut être placé contre un mur
Tendeur d’arrimage avec racagnac
9. Ensembles avec câbles d'acier

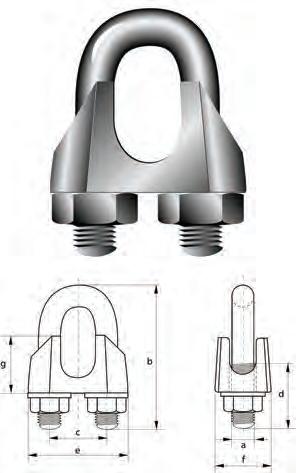

Serre-câbles
Crosby
Serre-câbles standard
Conforme DIN 741
Électro-galvanisé
Fabriqué en acier coulé (selle) et en acier doux (pièce en U)
Conçu pour Ø de câble Ø
Serre-câbles G-450
Conforme EN 13411
· Fabriqué en acier non vieillissant
Conçu
Green Pin
Cosse-coeur
Green Pin

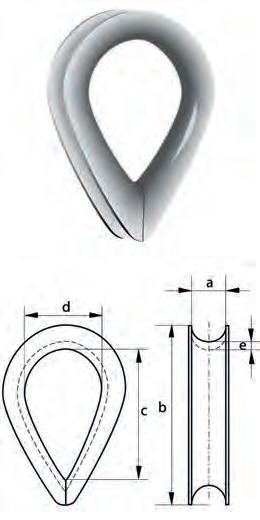

Cosse-coeur exécution standard

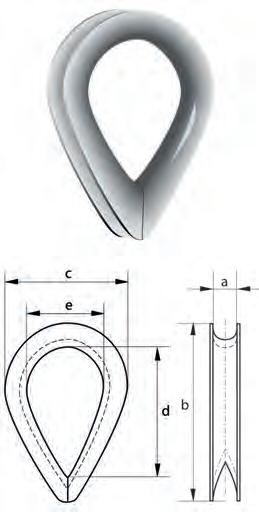

Cosse-coeur robuste
Vis de serrage
Vis de serrage - anneau/anneau
Vis de serrage forgée à 6 pans
Galvanisée à chaud
Avec goupille de sécurité
Charge de rupture égale à 5 fois la charge autorisée · Ensemble: combinaisons diverses sont possibles
Green Pin
Vis de serrage - crochet/crochet
Vis de serrage forgée à 6 pans
· Galvanisée à chaud
Avec goupille de sécurité
Charge de rupture égale à 5 fois la charge autorisée
· Ensemble: combinaisons diverses sont possibles
Charge autorisée Longueur totale vissée
Vis de serrage - fourche/fourche
Vis de serrage forgée à 6 pans Galvanisée à chaud Avec goupille de sécurité
Charge de rupture égale à 5 fois la charge autorisée
· Ensemble: combinaisons diverses sont possibles Charge autorisée Longueur totale vissée
Moufles
Crochet à écrou en acier non vieillissant équipé d’une fermeture de sécurité
Avec raccords de graissage
Système d’ouverture pratique permettant d’amener le câble d’acier sur la plaque tournante pendant que le moufle est suspendu
Attestation de contrôle et déclaration de conformité CE (IIA)
Crosby
Moufles ouvrantes 418, avec manchon en bronze
Crochet à écrou en acier non vieillissant équipé d’une fermeture de sécurité
Avec raccords de graissage
Système d’ouverture pratique permettant d’amener le câble d’acier sur la plaque tournante pendant que le moufle est suspendu
Attestation de contrôle et déclaration de conformité CE (IIA)
Charge de service au point de suspension Ø plaque tournante Conçu pour Ø de câble
Moufles ouvrantes 418, avec paliers à rouleaux
Crochet à écrou en acier non vieillissant équipé d’une fermeture de sécurité
Avec raccords de graissage
Système d’ouverture pratique permettant d’amener le câble d’acier sur la plaque tournante pendant que le moufle est suspendu
Attestation de contrôle et déclaration de conformité CE (IIA)
Charge de service au point de suspension Ø plaque tournante Conçu pour Ø de câble
Ensembles avec câbles d’acier
Les ensembles sont constitués de câbles d’acier galvanisé ayant les caractéristiques suivantes:
Construction 6 x 37 + âme en chanvre
Résistance à la traction 1.770 N/mm³
Conçu pour une température ambiante pouvant aller jusqu’à max. 100 °C
Coefficient de sécurité minimum 5, calculé sur la charge de rupture minimum
Attestation de contrôle et déclaration de conformité CE (IIA)
Les anneaux de tête sont d’une exécution standard, sans surdimensionnement
Les élingues en câbles d’acier individuelles sont munies d’un serre-câble TALURIT sans cosse.
Dans un ensemble, les câbles d’acier sont munis d’un serre-câble TALURIT et d’une cosse conformément à la norme EN 13414-1
Vanas sourcing
Élingue en acier avec pince TALURIT
Sans cosse
Charge de service Ø câble d’acier
Un brin en exécution
standard
Un brin avec crochet de sécurité à anneau
Ensembles avec câbles d’acier
Deux brins en exécution standard
Charge de service (kg) en fonction de l’angle du sommet Ø câble d’acier
Deux brins avec crochet de sécurité à anneau
Charge de service (kg) en fonction de l’angle du sommet
Trois brins en exécution standard
Charge de service (kg) en fonction de l’angle du sommet Ø câble d’acier
anneau principal
Trois brins avec crochet de sécurité à anneau
Charge de service (kg) en fonction de l’angle du sommet Ø câble d’acier
Quatre brins en exécution standard
Charge de service (kg) en fonction de l’angle du sommet
3200 2300 12 A8W22 HSW7-8 04.09.04.67
Quatre brins avec crochet de sécurité à anneau
Charge de service (kg) en fonction de l’angle du sommet Ø câble d’acier
de Cde longueur de câble d’acier
10.
Portiques et potences
Potences ASSISTENT AS
· Convient pour palans manuels, électriques ou pneumatiques
Conçu conformément à la norme DIN 15.018, classe de levage H2 et classe de charge B2 ainsi que les directives européennes en vigueur
Bras pourvu de blocs de fin de course en caoutchouc
Sablé SA 2.5 et recouvert d’une couche de peinture verte RAL 6018; dans cette exécution la potence est conçue pour l’usage dans un espace fermé (à l’intérieur)
Fondation: profondeur 1000 m
Rotation manuelle 270°
Exécution sans palan
· Remarque: L’ancrage à base d’une plaque peut être exécuté, à certaines conditions, sur une surface existante en béton; ainsi une fondation n’est plus nécessaire.

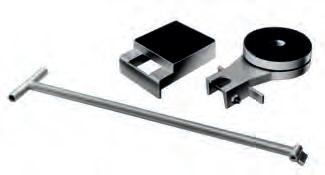

Options pour ASSISTENT AS
Potences PRAKTIKUS PS
Convient pour palans manuels, électriques et pneumatiques à chaîne
Conçu conformément à la norme DIN 15.018, classe de levage H2 et classe de charge B2 ainsi que les directives européennes en vigueur
Bras pourvu de blocs de fin de course en caoutchouc
· Sablé SA 2.5 et recouvert d’une couche de peinture verte RAL 6018; dans cette exécution la potence est conçue pour l’usage dans un espace fermé (à l’intérieur)
· Fondation: profondeur 1000 m
Hauteur libre sous bras 2500 m
Rotation manuelle 270°
Exécution sans palan
Remarque: L’ancrage à base d’une plaque peut être exécuté, à certaines conditions, sur une surface existante en béton; ainsi une fondation n’est plus nécessaire
Vetter
Options pour PRAKTIKUS PS
pour câble électrique
Ancrage avec plaque de base
Potences MEISTER M
Convient pour palans manuels, électriques et pneumatiques
Conçu conformément à la norme DIN 15.018, classe de levage H2 et classe de charge B2 ainsi que les directives européennes en vigueur
Bras pourvu de blocs de fin de course en caoutchouc
Sablé SA 2.5 et recouvert d’une couche de peinture verte RAL 6018; dans cette exécution la potence est conçue pour l’usage dans un espace fermé (à l’intérieur)
Hauteur libre sous le bras: 3300 m
· Fondation: profondeur 1000 m
Rotation manuelle 360°
Exécution sans palan
Remarque: L’ancrage à base d’une plaque peut être exécuté, à certaines conditions, sur une surface existante en béton; ainsi une fondation n’est plus nécessaire
Options pour MEISTER M
Potences murales ASSISTENT AW
Convient pour palans manuels, électriques et pneumatiques à chaîne
Conçu conformément à la norme DIN 15.018, classe de levage H2 et classe de charge B2 ainsi que les directives européennes en vigueur
Bras pourvu de blocs de fin de course en caoutchouc
Sablé SA 2.5 et recouvert d’une couche de peinture verte RAL 6018; dans cette exécution la potence murale est conçue pour l’usage dans un Espace fermé (à l’intérieur)
Rotation manuelle 180°
Exécution sans palan
Options pour ASSISTENT AW
Potences murales PRAKTIKUS PW
Convient pour palans manuels, électriques et pneumatiques à chaîne
Conçu conformément à la norme DIN 15.018, classe de levage H2 et classe de charge B2 ainsi que les directives européennes en vigueur
Bras pourvu de blocs de fin de course en caoutchouc
Sablé SA 2.5 et recouvert d’une couche de peinture verte RAL 6018; dans cette exécution la potence murale est conçue pour l’usage dans un Espace fermé (à l’intérieur)
Rotation manuelle 180°
Exécution sans palan
Options pour PRAKTIKUS PW
Portiques roulants
Wimag
Portiques type KPK
Conçu conformément aux directives européennes en vigueur pour l’usage sur une surface plate et solide
· Convient pour palans manuels, électriques et pneumatiques à chaîne
La transversale est serrée dans les colonnes, la largeur est ajustable en position non-chargée
Facile à démonter par boulons
· Poutre pourvue de fins en caoutchouc
4 roues pivotantes dont 2 pourvues d’un dispositif de blocage
Couche de base en couleur orange RAL 2000
Exécution sans palan et chariot
Options pour portiques type KPK
AC Hydraulic
Grues d’atelier hydrauliques
Capacité de 1 t à 5 t
Le vérin et la pompe forment un tout; donc pas de flexibles ou de tuyaux gênants
Le groupe pompe-vérin est pivotant, ce qui permet un déplacement latéral
Protection incorporée contre la surcharge au moyen d’une soupape de sécurité
· Munies d’un double bras de grue extensible
Roues en bakélite renforcées de nylon
Roues arrières pivotant à 360°
· Le piston chromé dûr empêche l’oxydation
La position du crochet est réglable
Egalement disponibles avec des roues en caoutchouc ou avec des dimensions supérieures
11. Hydraulique
Tables élévatrices à ciseaux hydrauliques
Tables élévatrices à ciseaux hydrauliques
Grüse
Table élévatrice à ciseaux stationnaire EUROLIFT ELS
Tension d’alimentation 400 V/50 Hz triphasé
Tension de commande 230 V/50 Hz monophasé
Boîte de commande piriforme avec 2 boutons-poussoirs et 1 arrêt d’urgence
Longueur du câble de commande 2 m
Surface de la table en tôle d’acier lisse
Châssis avec cornières et plaquettes de fixation (pas autoportant)
Vérin différentiel
· Réglette à contacts de sécurité
Protection contre la rupture du tuyau flexible
Indice de protection IP 54
Déclaration de conformité CE (IIA)
Options:
Interrupteur de fin de course réglable
Soufflet
Tension de commande 24V/50 Hz monophasé
· Indice de protection IP 65
Traitement de surface pour utilisation dans des environnements très corrosifs
Exécution conforme à l’Atex pour utilisation dans des environnements présentant un danger d’explosion
ELS 2-10-8
Tables élévatrices à ciseaux hydrauliques
Table élévatrice à ciseaux stationnaire EUROLIFT ELD
· Tension d’alimentation 400 V/50 Hz triphasé
Tension de commande 230 V/50 Hz monophasé
Boîte de commande piriforme avec 2 boutons-poussoirs et 1 arrêt d’urgence
Longueur du câble de commande 2 m
Surface de la table en tôle d’acier lisse
· Châssis avec cornières et plaquettes de fixation (pas autoportant)
Vérin différentiel
Réglette à contacts de sécurité
· Protection contre la rupture du tuyau flexible
Indice de protection IP 54
Équipée de ciseaux doubles
Attestation de contrôle et déclaration de conformité CE (IIA)
Options:
· Interrupteur de fin de course réglable
Soufflet
Tension de commande 24V/50 Hz monophasé
· Indice de protection IP 65
Traitement de surface pour utilisation dans des environnements très corrosifs
Exécution conforme à l’Atex pour utilisation dans des environnements présentant un danger d’explosion
Table élévatrice à ciseaux stationnaire EUROLIFT ELT
Tension d’alimentation 400 V/50 Hz triphasé
Tension de commande 230 V/50 Hz monophasé
Boîte de commande piriforme avec 2 boutons-poussoirs et 1 arrêt d’urgence
· Longueur du câble de commande 2 m
Surface de la table en tôle d’acier lisse
Châssis avec cornières et plaquettes de fixation (pas autoportant)
· Vérin différentiel
Réglette à contacts de sécurité
Protection contre la rupture du tuyau flexible
Indice de protection IP 54
Équipée de ciseaux tandem
Déclaration de conformité CE (IIA)
Options:
Interrupteur de fin de course réglable
· Soufflet
Tension de commande 24V/50 Hz monophasé
Indice de protection IP 65
Traitement de surface pour utilisation dans des environnements très corrosifs
Exécution conforme à l’Atex pour utilisation dans des environnements présentant un danger d’explosion
Type Charge de service
Hauteur de construction
Table élévatrice à ciseaux mobile HEBEFIX HF
Surface de la plateforme en tôle d’acier galvanisé
Pompe à pédale
Protection contre la rupture
Déclaration de conformité CE (IIA)
Crics hydrauliques et crics à manivelle
Presses d’atelier hydrauliques
Capacité: 16 t à 100 t
Les types les plus petits (16 t, 20 t) sont équipés d’un cylindre à rapproche rapide de la tige du piston; la position latérale du piston est réglable
Les presses sont pourvues d’un manomètre incorporé, d’une soupape de surcharge et de 2 blocs de guidage
Exécution standard avec pompe à main
AC Hydraulic
Presses Junior
Presse junior hydraulique à main pour les ateliers de dépannage de voitures et l’industrie légère
Déplacement pneumatique à commande à pied du piston de presse pour une fixation rapide et précise de la pièce
Vérin à glissement latéral
Manomètre intégré à hauteur conviviale
Soupape de sûreté intégrée pour empêcher toute surcharge
· Cadre et plateau de presse entièrement soudés en acier à haute résistance pour une longue durée de vie
· Sabot de pression amovible pour le montage de différents mandrins
Y compris deux blocs en V
Presses standard
Presse hydraulique à main pour les ateliers de dépannage de camions et l’industrie
Déplacement pneumatique à double effet du piston de presse
Vérin à glissement latéral
Longueur de course de 300 mm pour les tâches exigeantes
· Manomètre intégré à hauteur conviviale
Cadre et plateau de presse larges et entièrement soudés pour une grande souplesse d’utilisation
Traction par chaîne pour le levage/ abaissement du plateau à l’aide du vérin
Soupape de sûreté intégrée pour empêcher toute surcharge
Sabot de pression amovible pour le montage de différents mandrins
Crics hydrauliques et crics à manivelle
Vanas
Crics
Webtool
Webtool - Vérins hydrauliques à pompe incorporée
Capacité: 6,5 - 100 t
· Types correspondant aux capacités
Type à griffe pour le levage de charges de faibles hauteurs; charges de service 20, 35 et 60 t
Type muni d’un piston avec filetage et d’un écrou de fixation; charges de service de 20 à 100 t
Type muni d’un piston lisse; charges de service de 6,5 t à 100 t
Protection incorporée contre la surcharge
Très légers; construits d’un alliage d’aluminium de haute qualité
Grande vitesse de levage malgré la faible force à exercer sur le levier de commande
Vérins de 6,5 - 10 et 15 t peuvent être utilisés en position horizontale, sur le côté avant lisse ou en position verticale
Le levier de commande peut être mis dans trois positions différentes pour les vérins de 20 t et plus
· Le vérin de 100 t est équipé d’une pompe à deux étages
Une construction complètement fermée protège le mécanisme contre des détériorations
Lubrification continue: toutes les parties du système sont submergées dans l’huile
Les vérins lisses sont munis d’un joint racleur
Entretien facile
· Le nombre restreint de pièces de construction diminue le nombre de pièces de rechange
Capacité Capacité à la griffe Course Hauteur fermée N° de Cde t t mm mm
Vérin lisse
Böcker
Crics à manivelle, selon DIN 7355
Livrées de série avec une manivelle de sécurité
· Tous les éléments de l’engrenage sont trempés
Vérins avec griffe et rouleurs
Vérins avec griffe et rouleurs
Vanas sourcing
Vérins avec griffe
· conçus pour la manipulation et le transport interne de machines à outils coûteuses capacité de 3 t à 20 t tous les vérins équipés d’une protection contre la surcharge et une soupap réglable pour la descente controlée de la charge timon tournant
tous les vérins peuvent être branchés à des pompes à main et des pompes électro vérins avec griffe livrables en 2 exécutions: avec guidage d’acier ou avec guidage des patins (plus résistants à l’usure)
Pompe à main pour vérins avec griffe
Les vérins sont branchés à l’aide de 2 flexibles sur les 2 raccords de la pompe
pompe
Rouleurs
conviennent particulièrement pour le déplacement de charges lourdes · compacts rouleaux en acier multiples possibilités d’utulisation
Rouleurs pour le transport de machines
Flexibles hydrauliques
Les vérins sont branchés à l’aide de 2 flexibles sur les 2 raccords de la pompe
flexible
Rouleurs pour le transport de machines
Conviennent particulièrement pour le déplacement de charges lourdes
Compacts
Rouleaux en acier
Multiples possibilités d’utilisation
Vanas sourcing
Rouleurs
Plateau tournant pour rouleurs
Plateau de compensation pour rouleurs
* Angle du sommet ou portée de l'angle du sommet:
Quand une charge est prise avec une combinaison de levage, qui existe de plusieurs parties, il faut tenir compte de l’angle du sommet et la portée de l’angle du sommet.
- L’angle du sommet pour une élingue à 2 brins est l’angle entre les 2 parties
- L’angle du sommet pour une élingue à 3 brins égale est 2 x l’angle entre les brins et l’axe verticale
La portée de l’angle du sommet est divisée en 2 parts, c.à.d. : de 0° à 90° et de 90° à 120°. Des angles du sommet > 120° sont interdits.
Elingues de levage
- L'angle du sommet pour une élingue à 4 brins est l’angle entre 2 parties diagonalement opposées.
ELINGUES RONDES SANS FIN selon EN 1492-2
* les deux parties sont considérées comme parallèles si elles ne dévient pas plus de 7° de la direction verticale
Tables de charge de service
SANGLES DE LEVAGE selon EN 1492-1
* les deux parties sont considérées comme parallèles si elles ne dévient pas plus de 7° de la direction verticale
• température ambiente:
~ sans anneaux en métal: -40° à +100° C
~ avec anneaux en métal: -20° à +100° C
• ne pas tirer sur des arêtes vives ou sur des surfaces abrasives è utiliser des coins ou housses de protection
• ne pas nouer
• utiliser uniquement avec étiquette lisible
• angle d’ouverture des boucles renforcées max 20° (dimension crochet de grue à considerer)
• faire un contrôle régulier de tous les sangles de levage et élingues rondes sans fin
• pour l’utilisation avec acides et bases, toujours se renseigner auprès du fabricant
Elingues à câble
selon EN 13414-1
* les deux parties sont considérées comme parallèles si elles ne dévient pas plus de 7° de la direction verticale
• construction câble: 6 x 37 + âme en textile
• résistance à la traction 1770 N/mm²
• fabrication standard avec manchon pressé en talurite
• température ambiente: -40° à +100° C
• faire un contrôle régulier de tous les élingues à câble
• pour des charges asymétriques, réduire la charge de service des élingues à brins multiples jusqu’à celle d’un brin
• pour des arêtes vives utiliser des coins de protection
• en cas de dégâts au câble, aux accessoires de connexion ou aux anneaux en métal, les élingues à câble doivent être mises hors de service.
Chaînes en acier à haute résistance
selon EN 818
Ø chaîne mm simple direct simple cravate élingue à 2 brins élingue à 2 brins
Grade 100: résistance à la traction 100 kg/mm²
• pour des charges asymétriques, la charge de service des élingues à brins multiples doit être réduite à celle d’un brin.
• facteurs de réduction de la charge de service en fonction de la température ambiente:
~ de - 40° à 200° C : 1
~ de 200° à 300° C : 0,9
~ de 300° à 400° C : 0,75
Chaînes en acier à haute résistance
selon EN 818
Ø chaîne mm élingue à 3 et 4 brins chaîne sans fin boucle chaîne
Grade 100: résistance à la traction 100 kg/mm²
• faire un contrôle régulier de tous les élingues à chaîne
• pour des arêtes vives utiliser des coins de protection
• éviter des charges à chocs. Pour des charges à chocs modérés réduire la charge de service avec 30%.
Points de levage
à visser - avec oeil articulant
charge de service (t) en fonction de la quantité des points de levage et de la direction de mise en charge
Points de levage
à visser - avec oeil fixe
• anneau de levage RUD-RS: octagonale, en acier à haute résistance, non-vieillissant selon EN 1677-1.
Peuvent être soumis à des forces de toutes directions. Pour forces saissisantes, ne pas situées dans la face de l’anneau de levage, les charges de service indiquées doivent être divisées par 3.
• anneau de levage AL: en acier à haute résistance, non-vieillissant selon EN 1677-1.
Peuvent être soumis uniquement à des forces situées dans la face de l’anneau de levage.
• anneau de levage DIN 580: en acier de carbone C15. Dimensions selon DIN 580.
Peuvent être soumis uniquement à des forces situées dans la face de l’anneau de levage
Points de levage à souder
- type VLBS
type charge de service (t)
• anneau de suspension en acier à haute résistance, non-vieillissant. Etrier en matière soudable St 52-3N
• disponible avec ressort de fixation qui tient l’anneau dans la position désirée
• aussi en exécution inox (charges de services réduites!)
• Détermination de la charge de service minimale nécessaire pour un anneau de levage à visser:
Ceci peut être calculé avec la formule suivante:
où WLL = charge de service nécessaire de l'anneau de levage
WLL = n x cos ß/2
• Montage des points de levage:
G = poids (kg) de la charge
n = nombre de brins
ß/2 = demi-angle d'écartement des brins de l'élingue
Les points de levage doivent être mis en place de telle façon que les forces saissisantes peuvent être reprises par le matériel de base sans le déformer.
Le point de levage doit être vissé sur une profondeur qui égale:
