Uitvoering overeenkomstig ATEX II 3 GD IIA T4 voor gebruik in explosiegevaarlijke omgevingen
Compact en licht in verhouding tot de bedrijfslast
Werkdruk 6 bar
· Fijngevoelige drukknopbediening
Bedieningspeer voorzien van 2 drukknoppen en een NOODSTOP
Bedieningskabellengte gelijk aan de hijshoogte verminderd met 1m

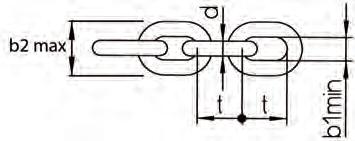

Gekalibreerde en verzinkte lastketting in niet-verouderbaar staal (GRADE 80)
Kunststof kettingopvangbak Inzetbaar in zeer zware bedrijfsomstandigheden
Pneumatische takels ondervinden geen hinder van damp, rook, stof, vochtigheid en/of hitte
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Bedrijfslast Type
Persluchtverbruik bij vollast hijsen Hijssnelheid bij vollast
Daalsnelheid bij vollast Aantal kettingparten Inbouwhoogte Bestelnr.

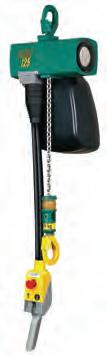

Pneumatische kettingtakels - MINI

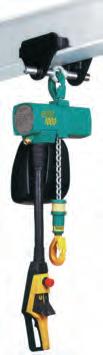

Met duwloopkat
· Uitvoering overeenkomstig ATEX II 3 GD IIA T4 voor gebruik in explosiegevaarlijke omgevingen Compact en licht in verhouding tot de bedrijfslast
Werkdruk 6 bar
Fijngevoelige drukknopbediening
Bedieningspeer voorzien van 2 drukknoppen en een NOODSTOP
Bedieningskabellengte gelijk aan de hijshoogte verminderd met 1m
Gekalibreerde en verzinkte lastketting in niet-verouderbaar staal (GRADE 80)
Kunststof kettingopvangbak Inzetbaar in zeer zware bedrijfsomstandigheden
· Pneumatische takels ondervinden geen hinder van damp, rook, stof, vochtigheid en/of hitte Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Bedrijfslast Type Persluchtverbruik bij vollast hijsen Hijssnelheid bij vollast Daalsnelheid bij vollast Aantal kettingparten Inbouwhoogte Geschikt voor profielbreedte Bestelnr.
t m³/min m/min m/min
0,25
0,5
0,98
opgelet : profieltype loopweg op te geven bij bestelling
Pneumatische kettingtakels

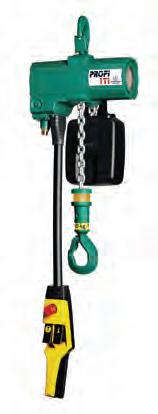

Pneumatische kettingtakels - PROFI TI
· Uitvoering overeenkomstig ATEX II 2 GD IIA T4 / II 3 GD IIB T4 voor gebruik in explosiegevaarlijke omgevingen
Compact en licht in verhouding tot de bedrijfslast
Werkdruk 6 bar
Aan/uit drukknopbediening
Bedieningspeer voorzien van 2 of 4 drukknoppen en een NOODSTOP
Bedieningskabellengte gelijk aan de hijshoogte verminderd met 1m
· Gekalibreerde en verzinkte lastketting in niet-verouderbaar staal (GRADE 80)
Kunststof of metalen kettingopvangbak
Geïntegreerde overlastbeveiliging voor takels met een bedrijfslast van 1.000 kg of meer
Inzetbaar in zeer zware bedrijfsomstandigheden
Pneumatische takels ondervinden geen hinder van damp, rook, stof, vochtigheid en/of hitte
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Opties:
Verkrijgbaar met haakophanging, duwloopkat of pneumatisch verrijdbare loopkat
· Fijngevoelige drukknopbediening
Afwijkende hijshoogten en bedieningskabellengten
Offshore-coating als optimale bescherming tegen corrosie
Roestvrije (INOX) lastketting en lasthaak voor gebruik in corrosieve omstandigheden of in de farmaceutische of voedingsindustrie
Verkorte bouwhoogte
Uitvoering overeenkomstig ATEX II 2 GD IIB T4 of II 2 GD IIC T4 voor gebruik in explosiegevaarlijke omgevingen
Mechanische bediening met trekkabels. Noodstopfunctie door loslaten.
Omschrijving
Gelieve ons te contacteren voor een offerte op maat.
2. Veerbalancers
Veerbalancers
Voor het makkelijk en veilig positioneren van gereedschappen, machines of machine-onderdelen Dragen sterk bij tot de ergonomie en de veiligheid van de werkplek
Via de veerbalancer wordt het opgehangen gereedschap, de machine of het machine-onderdeel nagenoeg gewichtloos en kan deze met zeer beperkte inspanning worden gepositioneerd
NIET geschikt voor hijstoepassingen
Voorzien van EG-verklaring van overeenstemming (IIA)
Vanas sourcing
Veerbalancer in standaard uitvoering
Red Rooster
Veerbalancer met
verlengde kabel
3. Loopkatten

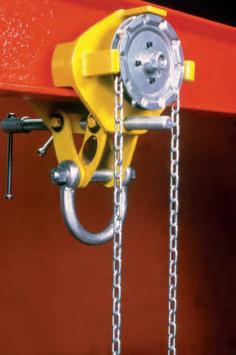

Duwloopkatten
Vital
Verlinde

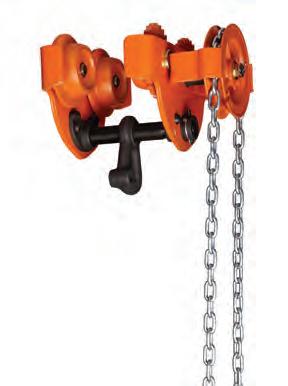

Duwloopkat - type SPD
· Voorzien van wielbreuksteunen
Loopwielen voorzien van kogellagers met stofafdichting
Flensbreedte continu regelbaar
· Ophangbeugel laat toe VITAL kettingtakels t.e.m. 2 ton, vast met de loopkat te verbinden
Door deze uitvoering wordt de verloren bouwhoogte beperkt
Het “drop stop”-systeem beschermt de duwloopkat tegen obstakels
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Bedrijfslast Instelbereik flensbreedte Minimum
Duwloopkat CHD met groot instelbereik
Voorzien van wielbreuksteunen en kunststof buffers
Loopwielen voorzien van kogellagers met stofafdichting
Flensbreedte instelbaar d.m.v. afstandsringen
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
· Vlot demonteerbaar, inzetbaar op meerdere plaatsen op een werf
Opmerking: Oppervlaktebehandeling voor gebruik in zeer corrosieve omstandigheden Uitvoering overeenkomstig ATEX voor gebruik in explosiegevaarlijke omgevingen
Bedrijfslast Instelbereik flensbreedte
Duwloopkat
Voorzien van wielbreuksteunen Loopwielen voorzien van kogellagers
Geschikt voor bedrijfstemperaturen van -20°C tot +40°C
Incl. staaldraadkabel met lasthaak
· Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Omschrijving
Gelieve ons te contacteren voor een offerte op maat.
Bestelnr.
00.00.00.00
Elektrisch aangedreven lierwerken
Verlinde
Standaard kabeltrommellengte (TC)
· Geschikt voor hijs- en trektoepassingen betreffende lasten tussen 125kg en 990kg (FEM klasse 1Bm)
Voedingsspanning 400V/50 Hz driefasig Bedieningsspanning 48 V
Bedieningsdoos voorzien van 2 drukknoppen en een NOODSTOP
· De kabellengte tussen bedieningsdoos en lierwerk bedraagt 3m
Gegroefde kabeltrommel
Eén of twee inhaalsnelheden
Elektro-magnetische rem met asbestvrije remvoering
Beschermingsklasse IP 55
· Geschikt voor bedrijfstemperaturen van -20°C tot +40°C
Incl. staaldraadkabel met lasthaak
Montage: Het lierwerk kan zowel horizontaal als verticaal worden gemonteerd
· Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Opmerking:
Elektrische eindekoersbegrenzing
Thermische beveiliging voor de elektro-motor
Kabelaandrukrol
Omschrijving
Gelieve ons te contacteren voor een offerte op maat.
Verlengde kabeltrommellengte (TL)
Bestelnr.
00.00.00.00
Geschikt voor hijs- en trektoepassingen betreffende lasten tussen 125kg en 990kg (FEM klasse 1Bm)
Voedingsspanning 400V/50 Hz driefasig Bedieningsspanning 48 V
Bedieningsdoos voorzien van 2 drukknoppen en een NOODSTOP
De kabellengte tussen bedieningsdoos en lierwerk bedraagt 3m
Gegroefde kabeltrommel
Eén of twee inhaalsnelheden
Elektro-magnetische rem met asbestvrije remvoering
· Beschermingsklasse IP 55
Geschikt voor bedrijfstemperaturen van -20°C tot +40°C
Incl. staaldraadkabel met lasthaak
Montage: Het lierwerk kan zowel horizontaal als verticaal worden gemonteerd
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Opmerking:
Elektrische eindekoersbegrenzing
Thermische beveiliging voor de elektro-motor
· Kabelaandrukrol
Omschrijving
Gelieve ons te contacteren voor een offerte op maat.
Bestelnr.
00.00.00.00
5. Aanslagpunten
Oogbouten
Oogbouten DIN 580
Vervaardigd uit verouderbaar staal C15
Enkel geschikt voor beperkt gebruik en bij inachtneming van uitgloeiingsintervallen
De opgegeven bedrijfslast geldt enkel voor een belasting in lijn, d.w.z. een verticale belasting in het vlak van het oog evenwijdig met de stift
Voor hoekbelastingen (onder een max. hoek van 45°) gelden gereduceerde bedrijfslasten
Een zijdelingse belasting is NIET toegelaten
· Enkel een belasting in het vlak van het oog is toegelaten
Metrische draadsoort
De opgegeven bedrijfslasten zijn enkel geldig voor zover de oogbouten geschroefd worden in materialen die minimaal gelijk zijn aan staalkwaliteit St 37
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Excel
Oogbouten DIN 580
Vervaardigd uit niet-verouderbaar staal GRADE 80
Geschikt voor industrieel gebruik
De opgegeven bedrijfslast geldt enkel voor een belasting in lijn, d.w.z. een verticale belasting in het vlak van het oog evenwijdig met de stift. Voor hoekbelastingen (onder een max. hoek van 45°) gelden gereduceerde bedrijfslasten
Een zijdelingse belasting is NIET toegelaten
Enkel een belasting in het vlak van het oog is toegelaten
Metrische draadsoort
De opgegeven bedrijfslasten zijn enkel geldig voor zover de oogbouten geschroefd worden in materialen die minimaal gelijk zijn aan staalkwaliteit St 37
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Green Pin
Rud
Oogbouten DIN 580
Vervaardigd uit niet-verouderbaar staal GRADE 80 - RUD
Uitvoering overeenkomstig de Europese norm EN 1677-1
· Geschikt voor industrieel gebruik
De fabrikant raadt enkel gebruik in de F1-richting (axiaal) aan. Voor belastingen in het F1 vlak tot max. 45° gelden gereduceerde bedrijfslasten. Voor andere toepassingen verwijzen we naar de types VRS Starpoint uit het RUD gamma.
· Het hoogwaardig karakter van de RUD oogbouten GRADE 80 is duidelijk te herkennen aan de 8-hoekige vorm en de rode kleur
Metrische draadsoort
De opgegeven bedrijfslasten zijn enkel geldig voor zover de oogbouten geschroefd worden in materialen die minimaal gelijk zijn aan staalkwaliteit St 37
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Type
RS 300 M6
RS
RS
RS 1200 M12
RS 2250 M14
RS 3000 M16
RS
RS
RS
RS
RS
Crosby
Oogbouten met ovaal oog
Vervaardigd uit niet-verouderbaar staal
Geschikt voor industrieel gebruik
· De opgegeven bedrijfslast geldt enkel voor een belasting in lijn, d.w.z. een verticale belasting in het vlak van het oog evenwijdig met de stift
Een zijdelingse belasting is NIET toegelaten
Enkel een belasting in het vlak van het oog is toegelaten
Metrische en BSW draadsoort
Oog en stift uit één stuk gesmeed
De grote afmetingen van het oog maken een makkelijke bevestiging van de lasthaak mogelijk
· De opgegeven bedrijfslasten zijn enkel geldig voor zover de oogbouten geschroefd worden in materialen die minimaal gelijk zijn aan staalkwaliteit St 37
· Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Oogmoeren
Oogmoeren DIN 582
Vervaardigd uit verouderbaar staal C15
Enkel geschikt voor beperkt gebruik en bij inachtneming van uitgloeiingsintervallen
De opgegeven bedrijfslast geldt enkel voor een belasting in lijn, d.w.z. een verticale belasting in het vlak van het oog evenwijdig met de inwendige schroefdraad. Voor hoekbelastingen (onder een max. hoek van 45°) gelden gereduceerde bedrijfslasten.
· Een zijdelingse belasting is NIET toegelaten. Enkel een belasting in het vlak van het oog is toegelaten.
· Metrische draadsoort
De opgegeven bedrijfslasten zijn enkel geldig voor zover de oogmoeren geschroefd worden op materialen die minimaal gelijk zijn aan staalkwaliteit St 37
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Excel
Oogmoeren DIN 582
Vervaardigd uit niet-verouderbaar staal GRADE 80
Geschikt voor industrieel gebruik
De opgegeven bedrijfslast geldt enkel voor een belasting in lijn, d.w.z. een verticale belasting in het vlak van het oog evenwijdig met de inwendige schroefdraad. Voor hoekbelastingen (onder een max. hoek van 45°) gelden gereduceerde bedrijfslasten.
· Een zijdelingse belasting is NIET toegelaten. Enkel een belasting in het vlak van het oog is toegelaten.
· Metrische draadsoort
De opgegeven bedrijfslasten zijn enkel geldig voor zover de oogmoeren geschroefd worden op materialen die minimaal gelijk zijn aan staalkwaliteit St 37
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Green Pin
Oogmoeren DIN 582
Vervaardigd uit verouderbaar staal GRADE 80 - RUD
Uitvoering overeenkomstig de Europese norm EN 1677-1
· Geschikt voor industrieel gebruik
De fabrikant raadt enkel gebruik in de F1-richting (axiaal) aan. Voor belastingen in het F1 vlak tot max. 45° gelden gereduceerde bedrijfslasten. Voor andere toepassingen verwijzen we naar de types VRS Starpoint uit het RUD gamma.
· Het hoogwaardig karakter van de RUD oogmoeren GRADE 80 is duidelijk te herkennen aan de 8-hoekige vorm en de rode kleur.
Metrische draadsoort
De opgegeven bedrijfslasten zijn enkel geldig voor zover de oogmoeren geschroefd worden op materialen die minimaal gelijk zijn aan staalkwaliteit St 37
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
RM 100 M6
RM 200 M8
RM 250 M10
RM 400 M12
RM 750 M14
RM 1000 M16
RM 1500 M20
Crosby
Oogmoeren met ovaal oog
Vervaardigd uit niet-verouderbaar staal
Geschikt voor industrieel gebruik
02.54.94.80
· De opgegeven bedrijfslast geldt enkel voor een belasting in lijn, d.w.z. een verticale belasting in het vlak van het oog evenwijdig met de inwendige schroefdraad. Een zijdelingse belasting is NIET toegelaten. Enkel een belasting in het vlak van het oog is toegelaten.
Metrische draadsoort, BSW en UNC ook verkrijgbaar
Oog en basis uit één stuk gesmeed
· De grote afmetingen van het oog maken een makkelijke bevestiging van de lasthaak mogelijk
De opgegeven bedrijfslasten zijn enkel geldig voor zover de oogmoeren geschroefd worden op materialen die minimaal gelijk zijn aan staalkwaliteit St 37
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Type Bedrijfslast Draadsoort Bestelnr. kg
M4028.1 200 M6 03.64.78.06
M4028.2 360 M8 03.64.79.07
M4028.3 570 M10 03.64.80.08
M4028.4 840 M12 03.64.81.09
M4028.5 1490 M16 03.64.82.10
M4028.6 2390 M20 03.64.83.11
M4028.8 3600 M24 03.64.84.12
M4028.9 5580 M30 03.64.85.13
M4028.10 8200 M36 03.64.86.14
M4028.11 14600 M48 03.64.87.15
aanslagpunten

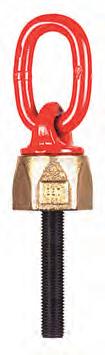

Draaibare aanslagpunten
Rud
Draaibare aanslagpunten - WBG met standaard draadlengte
360° draaibaar op basis van kogellagering en 180° zwenkbaar
Voorzien van keuringsattest en EG-verklaring van overeenstemming
M36
M42
WBG-10 M48
WBG-15 M56
WBG-15 M64
WBG-25 M72
M80
WBG-35 M90

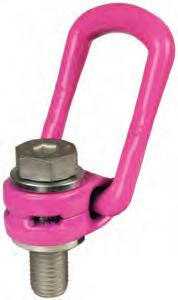

Draaibare aanslagpunten - WBG-V
met standaard draadlengte
Ophangoog overeenkomstig de Europese norm EN 1677-4
Geschikt voor industrieel gebruik
In alle richtingen belastbaar 360° draaibaar op basis van kogellagering en 180° zwenkbaar Metrische draadsoort De opgegeven bedrijfslasten zijn enkel geldig voor zover het aanslagpunt geschroefd wordt in materialen die minimaal gelijk zijn aan staalkwaliteit St 37 Voorzien van keuringsattest en EG-verklaring van overeenstemming
Type Minimum bedrijfslast

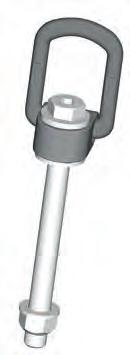

Draaibare aanslagpunten - WBG-Vario
met verlengde draadlengte
Ophangoog overeenkomstig de Europese norm EN 1677-4
Geschikt voor industrieel gebruik
In alle richtingen belastbaar
360° draaibaar op basis van kogellagering en 180° zwenkbaar
Metrische draadsoort
· De opgegeven bedrijfslasten zijn enkel geldig voor zover het aanslagpunt geschroefd wordt in materialen die minimaal gelijk zijn aan staalkwaliteit St 37
· Voorzien van keuringsattest en EG-verklaring van overeenstemming
Draaibare aanslagpunten - VLBG
met standaard draadlengte
· 360° draaibaar
Voorzien van keuringsattest en EG-verklaring van overeenstemming
VLBG 0,3t M8
VLBG 0,63t
VLBG 1t M12
VLBG 1,5t M16
VLBG 2,5t M20
VLBG 4t M24
VLBG 4t M27
VLBG 5t
VLBG 7t
VLBG 8t M36
VLBG 10t M42
VLBG 15t
VLBG 20t M48
Draaibare aanslagpunten - VLBG-Vario
met verlengde draadlengte
Geschikt voor industrieel gebruik
Belastbaar met de volledige bedrijfslast in alle belastbare richtingen 360° draaibaar
Metrische draadsoort
De opgegeven bedrijfslasten zijn enkel geldig voor zover het aanslagpunt geschroefd wordt in materialen die minimaal gelijk zijn aan staalkwaliteit St 37
De grote afmetingen en zijn instelbaarheid maken een makkelijke bevestiging van de lasthaak mogelijk
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA) Type Minimum bedrijfslast Draadsoort Draadlengte Bestelnr. kg mm
VLBG 0,3t M8 VARIO 300 M8
VLBG 0,63t M10 VARIO 630 M10
VLBG 1t M12 VARIO 1000 M12
VLBG 1,5t M16 VARIO 1500 M16
VLBG 2,5t M20 VARIO 2500 M20
VLBG 4t M24 VARIO
VLBG 5t M30 VARIO 5000
VLBG 8t M36 VARIO 8000 M36
VLBG 10t M42 VARIO 10000
VLBG 15t M42 VARIO 15000
VLBG 20t M48 VARIO 20000
Draaibare aanslagpunten - VRS-F
Uitvoering overeenkomstig de Europese norm EN 1677-1
Geschikt voor industrieel gebruik 360° draaibaar
03.41.43.96
· Klassieke oogbouten volgens DIN 580 mogen niet onderworpen worden aan krachten overeenkomstig de F5-richting die een hoek vormen met het vlak van de oogbout. Bovendien mogen de aangrijpende krachten slechts een hoek van maximaal 45° vormen met de verticale. RUD aanslagpunten van het type VRS daarentegen mogen met een gereduceerde bedrijfslast belast worden onder een hoek van 90° met de verticale (F2-richting).
· Metrische draadsoort
De opgegeven bedrijfslasten zijn enkel geldig voor zover de aanslagpunten geschroefd worden in materialen die minimaal gelijk zijn aan staalkwaliteit St 37
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Type Minimum bedrijfslast Draadsoort Draadlengte Binnen-Ø oog
VRS-M8
VRS-M10
VRS-M12
VRS-M16
VRS-M20
VRS-M24
VRS-M36
VRS-M42
VRS-M48
Draaibare aanslagpunten - VRM-F
· Uitvoering overeenkomstig de Europese norm EN 1677-1
Geschikt voor industrieel gebruik
360° draaibaar
Klassieke oogmoeren volgens DIN 582 mogen niet onderworpen worden aan krachten overeenkomstig de F5-richting die een hoek vormen met het vlak van de oogbout. Bovendien mogen de aangrijpende krachten slechts een hoek van maximaal 45° vormen met de verticale. RUD aanslagpunten van het type VRM daarentegen mogen met een gereduceerde bedrijfslast belast worden onder een hoek van 90° met de verticale (F2-richting).
Metrische draadsoort
De opgegeven bedrijfslasten zijn enkel geldig voor zover de aanslagpunten geschroefd worden op materialen die minimaal gelijk zijn aan staalkwaliteit St 37
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Draaibare aanslagpunten - PROFILIFT ALPHA
Geschikt voor industrieel gebruik
Belastbaar met de volledige bedrijfslast in alle belastbare richtingen
· 360° draaibaar
Metrische draadsoort
De opgegeven bedrijfslasten zijn enkel geldig voor zover het aanslagpunt geschroefd wordt in materialen die minimaal gelijk zijn aan staalkwaliteit St 37
De grote afmetingen en zijn instelbaarheid maken een makkelijke bevestiging van de lasthaak mogelijk
Ook verkrijgbaar met UNC-draad
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Draaibare aanslagpunten - PROFILIFT BETA
· Geschikt voor industrieel gebruik
In alle richtingen belastbaar
360° draaibaar op basis van kogellagering en 180° zwenkbaar
Metrische draadsoort
De opgegeven bedrijfslasten zijn enkel geldig voor zover het aanslagpunt geschroefd wordt in materialen die minimaal gelijk zijn aan staalkwaliteit St 37
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Lasbare aanslagpunten
Rud
Lasbaar ophangoog VLBS
Geschikt voor industrieel gebruik Ophangoog vervaardigd uit hoogwaardig CrNiMo-staal, 180° kantelbaar en voorzien van een innoverende vormgeving
Brugsectie uit lasbaar materiaal St 52.3
Voorzien van Verklaring van Fabrikant (IIB)
VLBS u 1,5
VLBS u 2,5
VLBS u 4
VLBS u 6,7
VLBS u 10
VLBS u 16
HV 25+6
Lasbaar ophangoog VRBS/VRBSS
Ophangoog overeenkomstig de Europese norm EN 1677-1
Geschikt voor industrieel gebruik Ophangoog vervaardigd uit hoogwaardig staal GRADE 80 en 180° kantelbaar
Brugsecties uit lasbaar materiaal St 52.3
· Voorzien van Verklaring van Fabrikant (IIB)
VRBSS 6,7
VRBSS 10
VRBSS 16
02.55.17.06
6. Aanslagmaterialen
Aanslagketting en toebehoren
Aanslagketting en toebehoren
Vervaardigd uit niet-verouderbaar staal GRADE 100 en conform de Europese norm EN 818-2 Minimale veiligheidscoëfficiënt van 4 Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA) indien gewenst Pewag
Aanslagketting WINNER GRADE 100

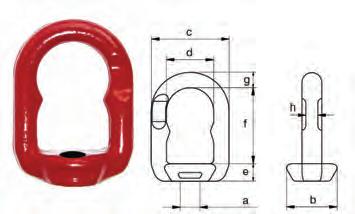

Hoofdring WINNER GRADE 100
Voor de bedrijfslast van de kettingsamenstelling verwijzen wij u naar onze bedrijfslasttabellen in bijlage.
Hoofdring WINNER GRADE 100, overgedimensioneerd
Voor de bedrijfslast van de kettingsamenstelling verwijzen wij u naar onze bedrijfslasttabellen in bijlage.
Vierspronggarnituur WINNER GRADE 100
Voor de bedrijfslast van de kettingsamenstelling verwijzen wij u naar onze bedrijfslasttabellen in bijlage.
Voor de bedrijfslast van de kettingsamenstelling verwijzen wij u naar onze bedrijfslasttabellen in bijlage.
Overgangsring WINNER GRADE 100
Voor de bedrijfslast van de kettingsamenstelling verwijzen wij u naar onze bedrijfslasttabellen in bijlage.
Connex verbindingsschalm WINNER GRADE 100
Connex verbindingsschalm WINNER GRADE 100
Gieterijhaak met oogverbinding, WINNER GRADE 100
Alvorens dit type haak in gebruik te nemen, dient te worden nagegaan of het gebruik
Gieterijhaak met vorkverbinding, WINNER GRADE 100
Alvorens dit type haak in gebruik te nemen, dient te worden nagegaan of het gebruik van een lasthaak zonder
Lasthaak met oogverbinding, WINNER GRADE 100
Lasthaken zijn voorzien van een robuuste, gesmede veiligheidsklep.
voor
is toegelaten.
Lasthaak met vorkverbinding, WINNER GRADE 100
· Lasthaken zijn voorzien van een robuuste, gesmede veiligheidsklep.
Veiligheidslasthaak met oogverbinding, WINNER
GRADE 100
Dit type lasthaak sluit en vergrendelt zich automatisch. Tevens is de veiligheidsklep vervaardigd uit hetzelfde materiaal als de lasthaak.
Veiligheidslasthaak met vorkverbinding, WINNER GRADE 100
Dit type lasthaak sluit en vergrendelt zich automatisch. Tevens is de veiligheidsklep vervaardigd uit hetzelfde materiaal als de lasthaak.
Veiligheidslasthaak met niet-gelagerde wartel, WINNER GRADE 100
· Dit type lasthaak sluit en vergrendelt zich automatisch. Tevens is de veiligheidsklep vervaardigd uit hetzelfde materiaal als de lasthaak. Aangezien de wartel niet is gelagerd, is dit type lasthaak NIET draaibaar onder last.
Veiligheidslasthaak met gelagerde wartel, WINNER GRADE 100
Dit type lasthaak sluit en vergrendelt zich automatisch. Tevens is de veiligheidsklep vervaardigd uit hetzelfde materiaal als de lasthaak. Aangezien de wartel gelagerd is, is dit type lasthaak draaibaar onder last.
Ontworpen voor het hijsen van plaatstaal op basis van minimaal één driesprongsamenstelling. De aanbevolen tophoek voor de samenstelling bedraagt 30° tot 60°.
Vorkhaak WINNER GRADE 100
· Ontworpen voor het hijsen van plaatstaal op basis van minimaal één tweesprongsamenstelling De aanbevolen tophoek voor de samenstelling bedraagt 60° tot 90°
Identificatieplaatjes
Rud
Inkortklauw met blokkering - VMVK GRADE 100
Type
Inkortklauw met blokkering - VV GRADE 100
Type
Containerring - VRH GRADE 100
Containerhaak - VCH GRADE 100
Type
Kettingsamenstellingen
Kettingsamenstellingen
De kettingsamenstellingen zijn opgebouwd op basis van PEWAG WINNER componenten vervaardigd uit niet-verouderbaar staal GRADE 100 en conform de Europese norm EN 818-2 : Geschikt voor een omgevingstemperatuur van max. 380°C Minimale veiligheidscoëfficiënt van 4 Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA) De hoofdringen zijn in de standaard, niet-overgedimensioneerde uitvoering
Pewag
Kettingsamenstellingen - Eén parts Standaard uitvoering
Bedrijfslast Ø ketting Type hoofdring Type lasthaak Bestelnr. kettinglengte
Kettingsamenstellingen - Eén parts
Met verkortings- / parallelhaak
Kettingsamenstellingen - Tweesprong
Standaard uitvoering
Bedrijfslast (kg)
Kettingsamenstellingen - Tweesprong
Met verkortings- / parallelhaak
Kettingsamenstellingen - Tweesprong Met veiligheidsooghaak

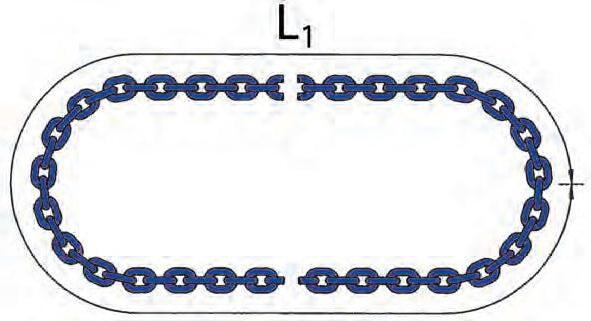

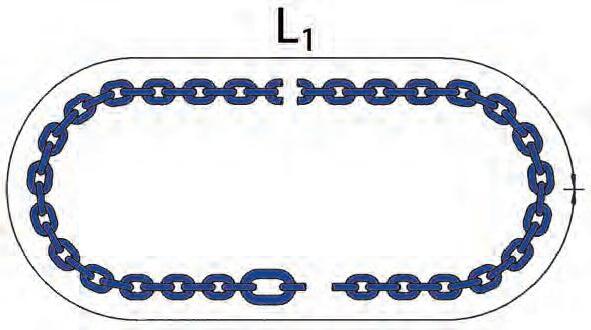

Met grotere gelaste schalm voor makkelijkere herkenbaarheid L = 2x L1
Sluitingen
Kleinsorge
Harpsluiting BLUE PIN
Vervaardigd uit hoogwaardig staal Gegalvaniseerd
· Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
D-sluiting BLUE PIN
Vervaardigd uit hoogwaardig staal · Gegalvaniseerd
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
· Vervaardigd uit hoogwaardig staal
Gegalvaniseerd Voorzien van VGS-attest
D-sluiting GREEN PIN
Vervaardigd uit hoogwaardig staal
· Gegalvaniseerd
Voorzien van VGS-attest
· Vervaardigd uit hoogwaardig staal
Gegalvaniseerd
Voorzien van VGS-attest
D-sluiting RED PIN
Vervaardigd uit hoogwaardig staal
· Gegalvaniseerd
Voorzien van VGS-attest
Synthetisch aanslagmateriaal
Synthetisch aanslagmateriaal
Hijsbanden en rondstroppen vervaardigd uit kwaliteitspolyester : goede weerstand tegen zuren, geringe vochtabsorptie, UV-bestendig en goede treksterkte-rek verhouding
Conform de Europese norm EN 1492-1 (Hijsbanden) en EN 1492-2 (Rondstroppen) : Minimale veiligheidscoëfficiënt van 7
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA) Kunnen worden voorzien van extra slijtlagen, beschermhoezen en metalen beslagdelen
Beneca
Hijsbanden - standaard dubbele polyesterband met versterkte ogen
Hijsbanden - dubbele polyesterband met versterkte
Eindloze polyester hijsband
Rondstroppen
Rondstroppen met versterkte hoes
Synthetisch aanslagmateriaal
Secutex
Geschikt voor Powerstar
Beschermhoes : Clip-SC
Beschermhoezen
· Vervaardigd uit een hoogwaardig Polyurethaan-Elastomeer
Flexibele bescherming tegen insnijding Diverse uitvoeringen op maat mogelijk
Hoekbeschermers
Vervaardigd uit een hoogwaardig Polyurethaan-Elastomeer. · Beschermt last en aanslagmiddel. Uitvoering met magneetbevestiging en/of scharnierend:
– SWH: zonder scharnier
– SKB: met scharnier
– A: zonder magneet
– B: magneet enkelzijdig
– C: magneet dubbelzijdig
Samenstellingen synthetisch aanslagmateriaal
Wij werken met synthetisch aanslagmateriaal dat conform is aan de norm EN- 1492-2 en met kwaliteitshijstoebehoren.
De samenstelling is voorzien van een keuringsattest en EG-verklaring van overeenstemming (IIA). Enkelvoudige samenstellingen, twee-, drie- en viersprongen zijn mogelijk, met een standaard haak of veiligheidshaak.
7. Hijstoebehoren
Veiligheidshijsklemmen
Veiligheidshijsklemmen
Crosby Inter Product

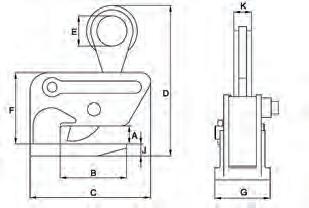

IPU10 voor verticaal transport van platen : universeel
· De verticale universele veiligheidshijsklem IPU10 is geschikt voor het hijsen, keren (180°) en verticaal transport van stalen platen en constructies met een oppervlaktehardheid tot 37 Rc.
· De IPU10 is voorzien van een vergrendeling in de open en de gesloten positie en waarborgt absolute veiligheid.
De IPU10 hijsklem is uitgevoerd met een naar alle kanten scharnierend hijsoog waardoor men de last vanuit elke richting kan aanslaan en hijsen.
De maximum toelaatbare, zijdelingse hoekbelasting bedraagt 90°.
De veiligheidshijsklem is voorzien van een keuringsattest en een EG-verklaring van overeenstemming (IIA)
6-IP10/J
IP10 voor verticaal transport van platen : standaard
De verticale universele veiligheidshijsklem IP10 is geschikt voor het hijsen, keren (180°) en verticaal transport van stalen platen en constructies met een oppervlaktehardheid tot 37 Rc.
De IP10 hijsklem is voorzien van een vergrendeling in de open en de gesloten positie en waarborgt absolute veiligheid.
De maximum toelaatbare, zijdelingse hoekbelasting bedraagt 15°.
De veiligheidshijsklem is voorzien van een keuringsattest en een EG-verklaring van overeenstemming (IIA)
IP(U)10/S voor verticaal transport van platen : RVS
De verticale veiligheidshijsklemmen IP10/S en IPU10/S zijn geschikt voor het hijsen, keren (180°) en verticaal transport van RVS-platen, balken en secties.
Deze hijsklemmen zijn uitgevoerd met een taats en tandsegment vervaardigd uit RVS teneinde contactcorrosie te voorkomen.
De veiligheidshijsklem is voorzien van een keuringsattest en een EG-verklaring van overeenstemming (IIA)
Type IPU10/S : Uitgevoerd met een naar alle kanten scharnierend hijsoog,
4,5-IP10/S
IP(U)10/H voor verticaal transport van platen : zeer harde materialen
De verticale veiligheidshijsklemmen IP10/H en IPU10/H zijn geschikt voor het hijsen, keren (180°) en verticaal transport van stalen platen en secties met extra harde oppervlaktehardheid. Deze hijsklemmen zijn geschikt voor het hijsen van materialen met een oppervlaktehardheid tot max. 47 Rc.
De veiligheidshijsklem is voorzien van een keuringsattest en een EG-verklaring van overeenstemming (IIA)
IPNM10 voor verticaal transport van platen : niet beschadigend
De verticale veiligheidshijsklem IPNM 10 kan worden toegepast in vrijwel alle takken van de industrie waarbij tijdens het hijsen of vervoer geen beschadigingen aan de last toegestaan zijn. De bekken van de hijsklem zijn voorzien van kunststof met een zeer hoge wrijvingscoëfficiënt, waardoor de kwetsbare platen klemvast en veilig kunnen worden verplaatst.
De veiligheidshijsklem is voorzien van een keuringsattest en een EG-verklaring van overeenstemming (IIA)

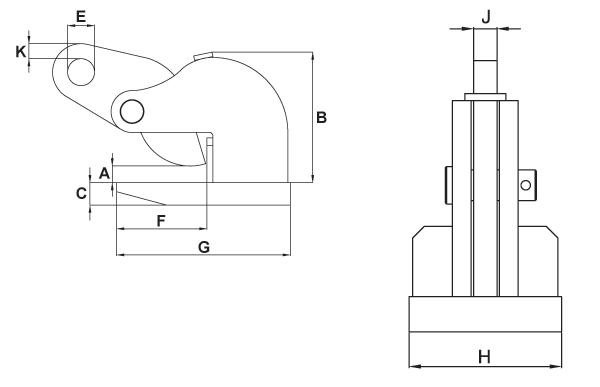

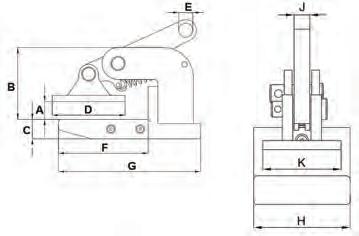

IPHOZ voor horizontaal transport van platen : ook doorbuigend
IPHG(U)Z voor horizontaal transport van platen : met vergrendeling
IPHNM10 voor horizontaal transport van platen : niet beschadigend
Draagbalkklemmen
Superclamp
Draagbalkklem voor universeel gebruik, met vaste
Snel en makkelijk te monteren
· Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Draagbalkklem voor universeel gebruik, met zelfinstellende bek
De zelfinstellende bek heeft als voordeel dat hij altijd gelijkmatig op het profiel aangrijpt
Specifiek ontworpen voor zwaar industrieel gebruik
Universeel toepasbaar
· Snel en makkelijk te monteren
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Type Bedrijfslast Instelbereik Inwendige hoogte ophangbeugel Eigengewicht
S5
Hefmagneten
Walker-Hagou
BUX-NEO permanente hefmagneten
· Zeer krachtige neodymium hefmagneet in verhouding tot eigengewicht en afmetingen. Geschikt voor het hijsen en manipuleren van zowel ronde als van vlakke lasten.
Veiligheidsfactor min. 3
· Eenvoudig te bedienen
Groot hijsoog
Bij het gebruik van hefmagneten dient men er rekening mee te houden dat de bedrijfslast van de hefmagneet wordt beïnvloed door de dikte, de ruwheid en de afwerkingsgraad van het contactvlak. Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
BUX-BM elektro hefmagneten met batterij
Zeer krachtige elektro hefmagneet in verhouding tot eigengewicht en afmetingen.
Geschikt voor het hijsen en manipuleren van vlakke lasten.
Eenvoudig te bedienen
Groot hijsoog
Voedingsspanning oplaadeenheid 230VAC
· Bij het gebruik van hefmagneten dient men er rekening mee te houden dat de bedrijfslast van de hefmagneet wordt beïnvloed door de dikte, de ruwheid en de afwerkingsgraad van het contactvlak.
· Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Opmerking: Infra-rood afstandsbediening
Type
Hijsjukken
Vanas sourcing
Hijsjuk met vaste lasthaken
· Ontworpen overeenkomstig de norm DIN 15.018, hijsklasse H2 en belastingsklasse B4 alsook de geldende Europese richtlijnen
· Ophangoog ontworpen voor enkelvoudige lasthaken vervaardigd overeenkomstig de norm DIN 15.401
Oppervlakte gestraald en voorzien een grondlaag in de gele kleur
Vaste lasthaken (2 stuks) voorzien van veiligheidsklep
Keuringsattest en EG-verklaring van overeenstemming (IIA)
Opmerking: Wartelhaken i.p.v. ooghaken
Bedrijfslast Afstand tussen de lasthaken Bouwhoogte
Hijsjuk met verstelbare lasthaken
Ontworpen overeenkomstig de norm DIN 15.018, hijsklasse H2 en belastingsklasse B4 alsook de geldende Europese richtlijnen Ophangoog ontworpen voor enkelvoudige lasthaken vervaardigd overeenkomstig de norm DIN 15.401
Oppervlakte gestraald en voorzien een grondlaag in de gele kleur Verstelbare lasthaken (2 stuks) voorzien van veiligheidsklep · Keuringsattest en EG-verklaring van overeenstemming (IIA) Opmerking: Wartelhaken i.p.v. ooghaken Bedrijfslast Afstand tussen de lasthaken
Hijsjuk in H-vorm met vaste lasthaken
· Ontworpen overeenkomstig de norm DIN 15.018, hijsklasse H2 en belastingsklasse B4 alsook de geldende Europese richtlijnen
Ophangoog ontworpen voor enkelvoudige lasthaken vervaardigd overeenkomstig de norm DIN 15.401
Oppervlakte gestraald en voorzien een grondlaag in de gele kleur
Vaste lasthaken (4 stuks) voorzien van veiligheidsklep
· Keuringsattest en EG-verklaring van overeenstemming (IIA)
Opmerking: Wartelhaken i.p.v. ooghaken
Bedrijfslast Afstand tussen de lasthaken
Hijsjuk voor Big-Bag’s
Ontworpen overeenkomstig de norm DIN 15.018, hijsklasse H2 en belastingsklasse B4 alsook de geldende Europese richtlijnen
Ophangoog ontworpen voor enkelvoudige lasthaken vervaardigd overeenkomstig de norm DIN 15.401
Zeer beperkte bouwhoogte
Lasthaken met breedte haakopening specifiek ontworpen voor Big-Bag ophanglussen
· Oppervlakte gestraald en voorzien een grondlaag in de gele kleur
Keuringsattest en EG-verklaring van overeenstemming (IIA)
Bedrijfslast Afstand tussen de haken Inwendige hoogte ophangoog Inwendige
Hijsjuk voor vorkheftruck voorzien van 1 lasthaak
Ontworpen overeenkomstig de geldende Europese richtlijnen
Blokkeerinrichting op basis van 2 stuks klembouten
· Montagekokers voor gebruik met twee heftruckvorken
Centraal opgehangen lasthaak met veiligheidsklep (niet draaibaar onder last)
Verzinkte uitvoering
Keuringsattest en EG-verklaring van overeenstemming (IIA)
Bedrijfslast Breedte over de vorken Inwendige hoogte montagekokers Inwendige breedte montagekokers Haakopening lasthaak
Hijsjuk voor vorkheftruck voorzien van 3 lasthaken
Ontworpen overeenkomstig de geldende Europese richtlijnen
· Blokkeerinrichting op basis van 2 stuks klembouten
Montagekokers voor gebruik met twee heftruckvorken
3 stuks lasthaken met veiligheidsklep (niet draaibaar onder last)
· Verzinkte uitvoering
Keuringsattest en EG-verklaring van overeenstemming (IIA)
Bedrijfslast Breedte over de vorken Inwendige hoogte montagekokers Inwendige breedte montagekokers Haakopening lasthaak
Vanas sourcing
Hijsjuk in H-vorm met verstelbare lasthaken
Ontworpen overeenkomstig de norm DIN 15.018, hijsklasse H2 en belastingsklasse B4 alsook de geldende Europese richtlijnen
Ophangoog ontworpen voor enkelvoudige lasthaken vervaardigd overeenkomstig de norm DIN 15.401
Oppervlakte gestraald en voorzien een grondlaag in de gele kleur
Verstelbare lasthaken (4 stuks) voorzien van veiligheidsklep Keuringsattest en EG-verklaring van overeenstemming (IIA)
Opmerking: Wartelhaken i.p.v. ooghaken
tussen de lasthaken
Coilhaken zonder tegengewicht
Ontworpen overeenkomstig de geldende Europese richtlijnen Oppervlakte gestraald en voorzien een grondlaag in de gele kleur Keuringsattest en EG-verklaring van overeenstemming (IIA)
Vorklengte (toelaatbare coilbreedte)
Coilhaken met tegengewicht
Ontworpen overeenkomstig de geldende Europese richtlijnen · Oppervlakte gestraald en voorzien een grondlaag in de gele kleur
Keuringsattest en EG-verklaring van overeenstemming (IIA)
Bedrijfslast
Coilhaken met kantelbare vorkpunt
Ontworpen overeenkomstig de geldende Europese richtlijnen
Oppervlakte gestraald en voorzien een grondlaag in de gele kleur
Keuringsattest en EG-verklaring van overeenstemming (IIA)
Hijsjuk in H-vorm voor stapelboxen overeenkomstig DIN 15155
Ontworpen overeenkomstig de norm DIN 15.018, hijsklasse H2 en belastingsklasse B4 alsook de geldende Europese richtlijnen
Ophangoog ontworpen voor enkelvoudige lasthaken vervaardigd overeenkomstig de norm DIN 15.401
2 stuks vaste lasthaken en 2 stuks lasthaken gemonteerd op een zwenkbare arm met handgreep Oppervlakte gestraald en voorzien een grondlaag in de gele kleur
Keuringsattest en EG-verklaring van overeenstemming (IIA)
Bedrijfslast Afstand tussen de lasthaken Breedte Inwendige hoogte ophangoog Inwendige breedte ophangoog Bouwhoogte Eigengewicht
Bedrijfslastbereik Verstelbereik lasthaak
Kraanarm voor vorkheftruck
· Ontworpen overeenkomstig de geldende Europese richtlijnen
Montagekokers voor gebruik met twee heftruckvorken
Voorzien van veiligheidsketting voor bevestiging aan vorkheftruckmast
Telescopische kraanarm, vergrendelbaar in 6 verschillende posities
Voorzien van draaibare (niet draaibaar onder last) en verstelbare lasthaken
· De bedrijfslast is afhankelijk van de stand van de kraanarm
Oppervlakte gestraald en voorzien een grondlaag in de gele kleur
Keuringsattest en EG-verklaring van overeenstemming (IIA)
Hijsjuk met verstelbare lasthaken voor vorkheftruck
Ontworpen overeenkomstig de geldende Europese richtlijnen
Montagekokers voor gebruik met twee heftruckvorken
Blokkeerinrichting op basis van 2 stuks klembouten
· Oppervlakte gestraald en voorzien een grondlaag in de gele kleur
Keuringsattest en EG-verklaring van overeenstemming (IIA)
Bedrijfslastbereik Afstand tussen de lasthaken
Inwendige hoogte montagekokers
Inwendige breedte montagekokers Eigengewicht
Tigrip
Pallethaken type VH
Ontworpen overeenkomstig de geldende normen en Europese richtlijnen
Balanceren gebeurt door het manueel verplaatsen van het ophangoog
Verstelbare interne hoogte
Verstelbare vorken
Voorzien van een grondlaag in de gele kleur
· Keuringsattest en EG-verklaring van overeenstemming (IIA)
TKG-1,5
Pallethaken type VHS
Ontworpen overeenkomstig de geldende normen en Europese richtlijnen
Balanceren gebeurt automatisch. Het ophangoog verplaatst zich tot in het zwaartevlak van de last (last met een minimum gewicht van 25% van de nominale bedrijfslast is vereist voor een correcte werking)
· Verstelbare interne hoogte
Verstelbare vorken
Voorzien van een grondlaag in de gele kleur
Keuringsattest en EG-verklaring van overeenstemming (IIA)
Manipulatoren
Ontworpen overeenkomstig de geldende Europese richtlijnen
Schaarmechanisme voorzien van manuele blokkering van de geopende toestand
Oppervlak gestraald en voorzien van een grondlaag in de gele kleur
Keuringsattest en EG-verklaring van overeenstemming (IIA)
Tigrip
Manipulator voor cilindrische lasten
Robuuste, industriële uitvoering
Blokkeerinrichting voor het in open stand blokkeren van de manipulator
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Opmerking: Beschermlaag waardoor het oppervlak van het te grijpen materiaal niet wordt beschadigd
Manipulator voor kubusvormige lasten
· Robuuste, industriële uitvoering
Blokkeerinrichting voor het in open stand blokkeren van de manipulator
Beschermlaag waardoor het oppervlak van het te grijpen materiaal niet wordt beschadigd
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Manipulator voor stenen en betonnen lasten
Robuuste, industriële uitvoering
Blokkeerinrichting voor het in open stand blokkeren van de manipulator
· Hardrubber beschermlaag (vervangbaar)
Drukkracht is tweemaal het eigengewicht van het te grijpen materiaal
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Type Bedrijfslast Grijpbereik Eigengewicht
8. Sjormiddelen

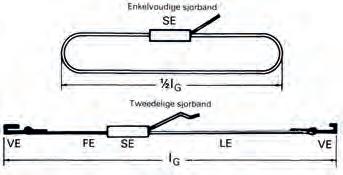

Sjorbanden
Vervaardigd uit kwaliteitspolyester
Ontworpen overeenkomstig de Europese richtlijn EN 12195 Verkrijgbaar als ééndelige en tweedelige sjorbanden (cfr. principeschets)
Andere lengtes en eindbeslagen leverbaar op uw vraag
Beneca
Sjorbanden LC 5.000 daN
Sjorbanden LC 2.500 daN
Capaciteit
Sjorbanden LC 2.000 daN
Sjorbanden LC 1.500 daN
Capaciteit
Capaciteit Lengte
1500
1500
Sjorbanden LC 1.000 daN
Capaciteit Lengte
Sjorbanden LC 750 daN
Capaciteit
Sjorbanden LC 400 daN
Capaciteit
Sjorbanden met klempgesp - eendelig
Capaciteit
Lastenspanners met hevel
Hevel moet volledig kunnen ronddraaien Kan tegen een muur geplaatst worden

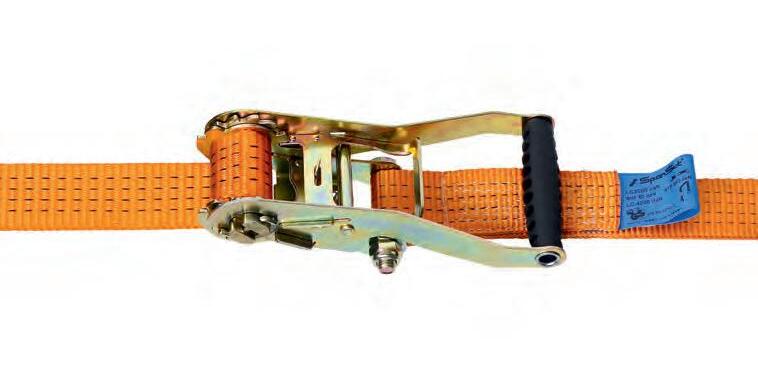

Lastenspanners met ratel
9. Staaldraadsamenstellingen

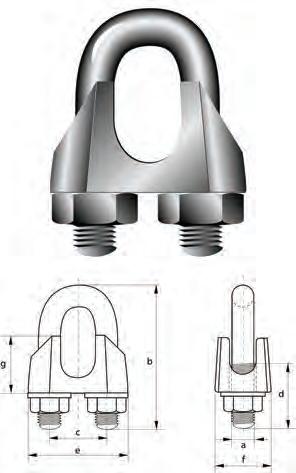

Kabelklemmen - standaard uitvoering
Overeenkomstig DIN 741
Electro-gegalvaniseerd
Vervaardigd uit gegoten staal (brugsectie) en zacht staal (U-beugel)
Kabelklemmen - G-450
Overeenkomstig
Green Pin

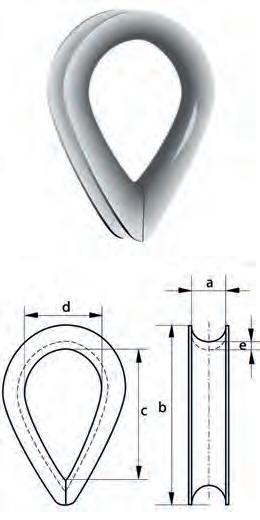

Kabelkousen
Green Pin Kabelkousen - standaard uitvoering

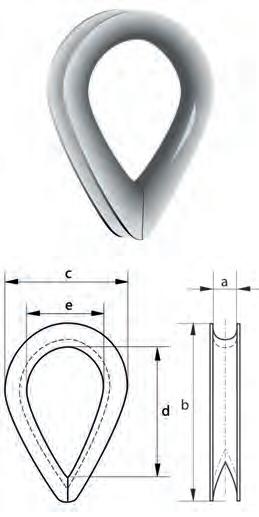

Kabelkousen - Heavy Duty
Spanschroeven
Spanschroeven - oog/oog
Gesmede spanschroeven met zeskant open lichaam Vuurverzinkt
Met veiligheidspin
Breukbelasting gelijk aan 5 maal de toelaatbare belasting · Samenstelling : Diverse combinaties zijn mogelijk
Green Pin
Spanschroeven - haak/haak
Gesmede spanschroeven met zeskant open lichaam · Vuurverzinkt
Met veiligheidspin
Breukbelasting gelijk aan 5 maal de toelaatbare belasting · Samenstelling : Diverse combinaties zijn mogelijk
Toelaatbare belasting
Spanschroeven - vork/vork
Gesmede spanschroeven met zeskant open lichaam
Vuurverzinkt
Met veiligheidspin
Breukbelasting gelijk aan 5 maal de toelaatbare belasting · Samenstelling : Diverse combinaties zijn mogelijk
Toelaatbare belasting Totale ingeschroefde lengte
Blokken
Wartelhaak vervaardigd uit niet-verouderbaar staal en voorzien van veiligheidsklep
Voorzien van smeernippels
Praktisch openingssysteem dat toelaat de staaldraadkabel op de keerschijf aan te brengen terwijl de haakblok opgehangen is Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Crosby
Blokken 418, met rollagers
Bedrijfslast aan ophangpunt
Blokken 419, met rollagers
· Openklapbaar
Bedrijfslast aan ophangpunt
Staaldraadsamenstellingen
De staaldraadsamenstellingen zijn opgebouwd op basis van een verzinkte staaldraadkabel met volgende kenmerken:
Constructie 6 x 37 + touwkern Treksterkte 1.770 N/mm² Geschikt voor een omgevingstemperatuur van max. 100°C
Minimale veiligheidscoëfficiënt van 5, berekend op de minimum breuklast De hoofdringen zijn in de standaard, niet-overgedimensioneerde uitvoering De individuele staaldraadstroppen zijn standaard uitgevoerd met een TALURIT-klem zonder kabelkous In een staaldraadsamenstelling zijn de staaldraadkabels standaard uitgevoerd met een TALURIT-klem en een kabelkous overeenkomstig de norm EN 13414-1
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Vanas sourcing
Staaldraadstrop met TALURIT-klem
Zonder kabelkous
Bedrijfslast Ø staaldraadkabel
Staaldraadsamenstellingen - Eén parts
Standaard uitvoering
Staaldraadsamenstellingen - Eén parts
Met veiligheidsooghaak
Bedrijfslast Ø staaldraadkabel Type hoofdring Type lasthaak Bestelnr.
· Geschikt voor handbediende, elektrische en pneumatische kettingtakels
Ontworpen overeenkomstig de norm DIN 15.018, hijsklasse H2 en belastingsklasse B2 alsook de geldende Europese richtlijnen
Kraanarm voorzien van rubberen eindbuffers gezandstraald SA 2.5 en voorzien van een grondlaag in de groene kleur RAL6018
In deze uitvoering is de kolomzwenkkraan ontworpen voor een opstelling in een gesloten ruimte (binnenopstelling)
Diepte-fundament 1000 mm
Zwenkbereik (manueel) 270°
· Uitvoering exclusief takel
Opmerking: De verankering op basis van een voetplaat kan binnen bepaalde voorwaarden worden uitgevoerd op de bestaande betonnen ondergrond; een fundering wordt hierdoor overbodig
Bedrijfslast Armlengte Bouwhoogte Vrije hoogte onder kraanarm
Opties voor ASSISTENT AS
Energietoevoersysteem
Verankeringsset op basis van een voetplaat
Kolomzwenkkranen PRAKTIKUS PS
Geschikt voor handbediende, elektrische en pneumatische kettingtakels
· Ontworpen overeenkomstig de norm DIN 15.018, hijsklasse H2 en belastingsklasse B2 alsook de geldende Europese richtlijnen
· Kraanarm voorzien van rubberen eindbuffers
Gezandstraald SA 2.5 en voorzien van een grondlaag in de groene kleur RAL6018; in deze uitvoering is de kolomzwenkkraan ontworpen voor een opstelling in een gesloten ruimte (binnenopstelling)
Diepte-fundament 1000 mm
Vrije hoogte onder kraanarm 2500 mm
Zwenkbereik (manueel) 270°
Uitvoering exclusief takel
Opmerking: De verankering op basis van een voetplaat kan binnen bepaalde voorwaarden worden uitgevoerd op de bestaande betonnen ondergrond; een fundering wordt hierdoor overbodig Bedrijfslast
Opties voor PRAKTIKUS PS
Omschrijving Bestelnr. bedrijfslast
Energietoevoersysteem voor elektrische
Verankeringsset op basis van een voetplaat
Kolomzwenkkranen MEISTER M
Geschikt voor handbediende, elektrische en pneumatische kettingtakels
Ontworpen overeenkomstig de norm DIN 15.018, hijsklasse H2 en belastingsklasse B3 alsook de geldende Europese richtlijnen
Kraanarm voorzien van rubberen eindbuffers
Gezandstraald SA 2.5 en voorzien van een grondlaag in de groene kleur RAL6018; in deze uitvoering is de kolomzwenkkraan ontworpen voor een opstelling in een gesloten ruimte (binnenopstelling)
Diepte-fundament 1000 mm
Vrije hoogte onder kraanarm 3300 mm
Zwenkbereik (manueel) 360°
· Uitvoering exclusief takel
Opmerking: De verankering op basis van een voetplaat kan binnen bepaalde voorwaarden worden uitgevoerd op de bestaande betonnen ondergrond; een fundering wordt hierdoor overbodig
Geschikt voor handbediende, elektrische en pneumatische kettingtakels
Ontworpen overeenkomstig de norm DIN 15.018, hijsklasse H2 en belastingsklasse B2 alsook de geldende Europese richtlijnen
Kraanarm voorzien van rubberen eindbuffers
Gezandstraald SA 2.5 en voorzien van een grondlaag in de groene kleur RAL6018; in deze uitvoering is de kolomzwenkkraan ontworpen voor een opstelling in een gesloten ruimte (binnenopstelling)
Zwenkbereik (manueel) 180°
Uitvoering exclusief takel
Opties voor ASSISTENT AW
Bedrijfslast
Wandzwenkkranen PRAKTIKUS PW
Geschikt voor handbediende, elektrische en pneumatische kettingtakels
Ontworpen overeenkomstig de norm DIN 15.018, hijsklasse H2 en belastingsklasse B2 alsook de geldende Europese richtlijnen
Kraanarm voorzien van rubberen eindbuffers
Gezandstraald SA 2.5 en voorzien van een grondlaag in de groene kleur RAL6018; in deze uitvoering is de kolomzwenkkraan ontworpen voor een opstelling in een gesloten ruimte (binnenopstelling)
Bedieningspeer voorzien van 2 drukknoppen en een NOODSTOP
Bedieningskabellengte van 2 meter
Platformoppervlak uit vlakke staalplaat
· Onderraam uit hoekprofielen met bevestigingsplaatjes (niet zelfdragend)
Differentiaal cilinder
Veiligheidscontactlijst
· Slangbreukbeveiliging
Beschermingsklasse IP 54
Voorzien van dubbel schaar
Voorzien van keuringsattest en EG-verklaring van overeenstemming (IIA)
Opties:
· Instelbare eindeloop schakelaar. Harmonicabalg.
Stuurspanning 24V/50Hz éénfasig.
· Beschermingsklasse IP 65.
Oppervlaktebehandeling voor gebruik in zeer corrosieve omstandigheden.
Uitvoering overeenkomstig ATEX voor gebruik in explosie-gevaarlijke omgevingen.
Stationaire schaarheftafel EUROLIFT ELT
Voedingsspanning 400V/50 Hz driefasig
Bedieningsspanning 230V/50 Hz éénfasig
Bedieningspeer voorzien van 2 drukknoppen en een NOODSTOP
Bedieningskabellengte van 2 meter
Platformoppervlak uit vlakke staalplaat
· Onderraam uit hoekprofielen met bevestigingsplaatjes (niet zelfdragend)
Differentiaal cilinder
Veiligheidscontactlijst
· Slangbreukbeveiliging
Beschermingsklasse IP 54
Voorzien van tandemschaar
Voorzien van EG-verklaring van overeenstemming (IIA)
Opties:
· Instelbare eindeloop schakelaar
Harmonicabalg
Stuurspanning 24V/50Hz éénfasig
· Beschermingsklasse IP 65
Oppervlaktebehandeling voor gebruik in zeer corrosieve omstandigheden
Uitvoering overeenkomstig ATEX voor gebruik in explosie-gevaarlijke omgevingen
Eigengewicht Bestelnr.
Verrijdbare schaarheftafel HEBEFIX HF
Platformoppervlak uit verzinkte staalplaat
Voetpomp
Breukbeveiliging
Voorzien van EG-verklaring van overeenstemming (IIA) Type
Hydraulische krikken en dommekrachten
Werkplaatspersen
Capaciteitsbereik: 16 t tot 100 t
Kleinste types (16 t, 20 t) voorzien van cilinder met snelle pneumatische toenadering van de zuigerstang naar het werkstuk; de cilinder is zijdelings verplaatsbaar
Alle persen voorzien van ingebouwde manometer, overlastbeveiliging en 2 richtblokken
Standaard geleverd met handpomp
AC Hydraulic
Junior persen
Handbediende, hydraulische Junior-pers voor personenautowerkplaatsen en lichte industrie
Snelle, voetbediende, pneumatische nadering van de perszuiger voor snel en nauwkeurig fixeren van het voorwerp
Zijwaarts verplaatsbare cilinder
· Op ooghoogte geïntegreerde manometer
Geïntegreerde veiligheidsklep
Frame en perstafel zijn volledig gelast en van hoge sterkte staal wat een lange levensduur garandeert
Afneembare persschoen voor het monteren van diverse persdoorns
Eigengewicht
Standaard persen
Handbediende, hydraulische persen voor vrachtwagenwerkplaatsen en industrie
Dubbelwerkende, snelle, pneumatische nadering van de perszuiger voor snel en nauwkeurig fixeren van het voorwerp
Zijwaarts verplaatsbare cilinder
· 300 mm slaglengte
Geïntegreerde manometer
Compleet gelast breed frame en perstafel voor grote flexibiliteit
Ketting voor het omhoog/omlaag brengen van de perstafel met de perscilinder
Geïntegreerde veiligheidsklep
Afneembare persschoen voor het monteren van diverse persdoorns
Hydraulische krikken en dommekrachten
Vanas sourcing
Potkrikken
Vervaardigd uit staal
Webtool
Webtool - Hydraulische vijzels met ingebouwde pomp
Capaciteit: 6,5 - 100 t
· Uitvoeringsvormen met overeenstemmende capaciteiten
Uitvoering met klauw voor het heffen van lage lasten: bedrijfslast 20, 35 en 60 t
Uitvoering met gladde plunjer: bedrijfslast 6,5 t tem 100 t
Eigenschappen:
Ingebouwde overlastbeveiliging
Licht in gewicht: vervaardigd uit een hoogwaardige aluminiumlegering
Grote hijssnelheid niettegenstaande geringe kracht op bedieningshefboom
Vijzels van 6,5 - 10 en 15 t kunnen in iedere stand gebruikt worden
· Vijzels van 20 t en meer kunnen verticaal en horizontaal, liggend op de gladde voorzijde gebruikt worden
· Bedieningshefboom kan in drie standen geplaatst worden bij vijzels van 20 t en meer
Vijzel van 100 t uitgerust met tweetrapspomp
Volledig gesloten constructie beschermt de vijzel tegen beschadiging
Continusmering: alle werkende delen ondergedompeld in olie
Gladde vijzels uitgerust met schraapring
· Onderhoudsvriendelijk
Gemeenschappelijke onderdelen beperken het aantal wisselstukken
Capaciteit Capaciteit aan klauw Slag Gesloten hoogte Bestelnr.
Böcker
Dommekrachten volgens DIN 7355
· Worden standaard geleverd met veiligheidshendel Alle elementen van het tandwieldrijfwerk zijn gehard
Teenvijzels en rollenwagens
Teenvijzels en rollenwagens
Vanas sourcing
Teenvijzels
Ontwikkeld voor de manipulatie en intern transport van dure werktuigmachines
Capaciteitsbereik 3 tot 20 t
Alle vijzels voorzien van overbelastingsveiligheidsventiel en regelbaar ontlastventiel voor het gecontroleerd zakken van de last
Draaibare pompstang
· Alle vijzels kunnen aangesloten worden op handpompen of electro-pompen
Teenvijzels verkrijgbaar in 2 uitvoeringen: met staalgeleiding of met geleidingsschoen (is duurzamer en slijtvaster)
Handpomp voor teenvijzels
De vijzels worden d.m.v. 2 slangen aangesloten op de 2 koppelingen op de pomp
Rollenwagens
Rollenwagen type JL: voorzien van draaibasis; wordt gebruikt voor het sturen
· Rollenwagen type JF: in de breedte verstelbaar
Extreem lage bouwhoogte bij grote roldiameter
Roltypes:
Polyamide rollen voor vlakke en schone vloeren
Stalen rollen met polyurethaan-bekleding: slijtvast, bestand tegen olie, benzine en chemicaliën, goede schokabsorberende eigenschappen
Type Capaciteit Aantal rollen Inbouwhoogte Ø draaischijf Draagvlak Afmetingen LxB Verstelbaarheid rollenwagens met rollenbekleding Bestelnr.
Hydrauliekslangen
De vijzels worden d.m.v. 2 slangen aangesloten op de 2 koppelingen op de pomp

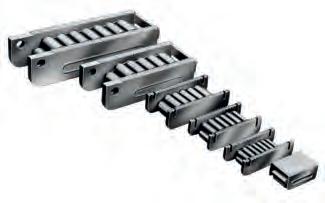

Rollenwagens voor machinetransport
Bijzonder geschikt voor het verplaatsen van zware lasten
Compact
Stalen rollen
Veelzijdige toepassingsmogelijkheden
Vanas sourcing
Rollenwagens
Draaibasis voor rollenwagens
Vereffeningsstuk voor rollenwagens
Type
* Tophoek of tophoekbereik:
Bij een hijssamenstelling die bestaat uit meer dan één part, dient men rekening te houden met de tophoek en het tophoekbereik.
De tophoek bij een 2-sprong is de hoek tussen de 2 parten.
De tophoek bij een 3-sprong is 2x de hoek tussen de parten en de verticale aslijn.
De tophoek bij een 4-sprong is de hoek tussen de 2 diagonaal tegenover elkaar liggende parten.
De tophoek wordt opgedeeld in twee bereiken: van 0° tot 90° en van 90° tot 120°. Tophoeken groter dan 120° zijn verboden.
Synthetische aanslagmiddelen
RONDSTROPPEN volgens EN 1492-2
kleurcodering enkelvoudig direct enkelvoudig gesnoerd enkelvoudig omgelegd* enkelvoudig omgelegd
* de beide parten worden als evenwijdig aanzien, indien zij niet meer dan 7° afwijken van de verticale richting
HIJSBANDEN volgens EN 1492-1
* de beide parten worden als evenwijdig aanzien, indien zij niet meer dan 7° afwijken van de verticale richting
• toelaatbare omgevingstemperatuur:
~ zonder metalen beslagdelen: -40° tot +100° C
~ met metalen beslagdelen: -20° tot +100° C
• niet over scherpe kanten of ruwe oppervlakken trekken è hoekbeschermers of beschermhoezen gebruiken
• niet knopen
• uitsluitend met leesbaar etiket gebruiken
• openingshoek hijsbandlussen max. 20° (grootte kraanhaak te beschouwen)
• regelmatige controle doorvoeren van alle hijsbanden en rondstroppen
• bij gebruik in zuren en basen, steeds inlichtingen inwinnen bij de fabrikant
Kabelstroppen
volgens EN 13414-1
kabel Ø mm enkelvoudig direct enkelvoudig gesnoerd enkelvoudig omgelegd*
* de beide parten worden als evenwijdig aanzien, indien zij niet meer dan 7° afwijken van de verticale richting
• constructie kabel: 6 x 37 + touwkern
• treksterkte 1770 N/mm²
• standaarduitvoering met taluritklem
• toelaatbare omgevingstemperatuur: -40° tot +100° C
• regelmatige controle doorvoeren van alle kabelstroppen
• bij asymmetrische lasten, de bedrijfslast van de meersprongen reduceren tot deze van één individueel part
• bij scherpe kanten, hoekbeschermers gebruiken
• bij beschadigingen van de kabel, kabelverbindingen of beslagdelen, dienen de kabelstroppen uit gebruik genomen te worden
Aanslagkettingen uit hoogwaardig staal
volgens EN 818
Grade 100: treksterkte 100 kg/mm²
• bij asymmetrische lasten, de bedrijfslast van de meersprongen reduceren tot deze van één individueel part.
• reductiefactoren bedrijfslast in functie van de omgevingstemperatuur:
~ van - 40° tot 200° C : 1
~ van 200° tot 300° C : 0,9
~ van 300° tot 400° C : 0,75
Aanslagkettingen uit hoogwaardig staal
volgens EN 818
Grade 100: treksterkte 100 kg/mm²
• regelmatige controle doorvoeren van alle kettinglengen
• bij scherpe kanten, hoekbeschermers gebruiken
• sterke schokbelastingen vermijden, bij matige schokbelastingen bedrijfslast reduceren met 30%.
Aanslagpunten
schroefbaar - met scharnierend oog draad Ø mm type 1 aanslagpunt 2 aanslagpunten 3 (of 4) aanslagpunten
M48
Aanslagpunten
schroefbaar - met vast oog
• RUD-RS oogbout : 8-zijdig, vervaardigd uit hoogwaardig, niet-verouderbaar staal volgens EN 1677-1. In alle richtingen belastbaar. Voor aangrijpende krachten, niet gelegen in het vlak van de oogbout, dienen de opgegeven bedrijfslasten gedeeld te worden door 3.
• AL oogbout : vervaardigd uit hoogwaardig, niet-verouderbaar staal volgens EN 1677-1. Enkel belastbaar met krachten in het vlak van de oogbout
• DIN 580 oogbout : vervaardigd uit koolstofstaal C15. Afmetingen volgens DIN 580. Enkel belastbaar met krachten in het vlak van de oogbout.
Aanslagpunten
lasbaar - type VLBS
• ophangring uit hoogwaardig niet-verouderbaar staal. Beugel uit lasbaar materiaal St 52-3N
• leverbaar met stelveer die de ring in de gewenste positie houdt
• eveneens in RVS uitvoering (gereduceerde bedrijfslasten!)
type bedrijfslast (t)
VLBS-1,5 1,5
VLBS-4 4
VLBS-6,7 6,7
VLBS-10 10
VLBS-16 16 G
• bepaling van de minimum noodzakelijke bedrijfslast van een schroefbare oogbout:
Deze kan berekend worden met volgende formule:
G WLL = n x cos ß/2
• montage aanslagpunten:
waarbij
WLL = de noodzakelijke bedrijfslast van de oogbout
G = gewicht (kg) van de last
n = aantal dragende parten
ß/2 = halve tophoek van de leng waarmee de last wordt aangeslagen
De aanslagpunten dienen zodanig aangebracht te worden dat de aangrijpende krachten opgenomen kunnen worden door het basismateriaal van de last zonder vervorming.
De minimum inschroeflengte i.f.v. dit materiaal bedraagt:
Bedrijfslast : ................... kg bij een tophoek van max. 90° ................... kg bij een tophoek van max. 120°
Belasting : Symmetrisch | Asymmetrisch
Nuttige werklengte : ................... m (Binnenkant ophangring tot binnenkant haak)
Elk part even lang : Ja | Neen Specifieer: ........................................................... ............................................................
Verkortingshaken : Ja | Neen
Verbindingen : Vorkverbinding (ketting rechtstreeks aan de lasthaak vastgemaakt) Connex-verbinding (verbinding tussen ketting en andere componenten)
Lasthaak : Ooghaak met veiligheidsklep Veiligheidshaak Wartelhaak met veiligheidsklep Veiligheidswartelhaak Snoerhaak Gieterijhaak
