Gulvvarme, produktkatalog 2023

PRODUKTKATALOG

20

23

Gerpex (PE-Xb)

Gerpex RA (PE-Xb)

Gerpex RA (PE-Xb)

(PE-Xc)

Alpert (PE-RT)

(PE-Xa)

Produkter for gulvvarme

Strømsveien 346 1081 Oslo

Tlf : 23 17 52 80 50

www.hillco.no

post@hillco.no

Innhold

2

Priskatalog 2022 Side

1

Innhold Side

2

Her holder vi til Side

3

Kontaktinformasjon Side

3

Salgs- og leveringsbetingelser Side

4

Alpert PE-RT Rør for gulvvarme

Side

5

PE-Xa diffusjonstette rør for gulvvarme

Side

5

Topway fordelere med flowmeter Side

6

Fordelerkobling Side

6

Overgang – rørkobling Side

7

Aktuator for romtermostat Side

7

TM3 Reguleringssentral Side

7

Kuleventiler Side

7

Monteringsutstyr Side

8

Verktøy Side

9

Silencio Thermo® Trinnlydsplater Side

10

Emmeti Dry Alu Floor Side

11

Dry Alu floor Side

12

Isolerte knasteplater Side

12

Seitron styringssentral Side

13

Seitron termostater Side

13

Alpha2 Trådløs styringssentral Side

14

Alpha2 Trådløse termostater Side

14

Varmefordelingsplater i aluminium Side

15

Fordelerskap Side

16

Vanntette fordelerskap Side

17

BPS fan coils Side

18

ESM Slim Line fan coils Side

19

Telefon: 23175280

Epost: post@hillco.no

Her holder vi til

Kontaktinformasjon Besøksadresse Strømsveien 346 Postadresse Postboks 11 E-post Internett Telefon

Telefon: 23175280

Epost: post@hillco.no

1081 OSLO 1008 Leirdal post@hillco.no www.hillco.no +47 23 17 52 80

3

Salgs- og leveringsbetingelser PRISER / TILBUD Alle oppgitte priser er veiledende utsalgspriser, eksklusive moms, miljøavgift og andre offentlige avgifter. Det gis rabatt etter avtale. Prisene er basert på dagens prisnivå og valutakurser og vi forbeholder oss retten til å forandre prisene uten forvarsel, på grunn av valutaendringer eller prisøkninger fra produsent. Løpetid på tilbudet vil fremkomme av tilbudsmalen.

Normale betalingsbetingelser er netto pr. 30 dager hvis annet ikke er avtalt.

Ved for sen betaling i henhold til avtale, beregnes morarente med de til enhver tid gjeldende satser.

GARANTI OG REKLAMASJON

LEVERING / FORSENDELSE Alt utstyr leveres F.O.B. Oslo. Forsendelse av utstyr skjer for kundens regning og risiko med transportør som selger til enhver tid finner mest hensiktsmessig. Hvis det ønskes transport med egen transportør, bes dette oppgitt ved bestilling.

LEVERINGSTIDER Lagervarer leveres normalt samme dag hvis bestilling er innkommet før kl. 12.00.

Leveringstid på bestillingsvarer vil til enhver tid være avhengig av leveringstider fra våre leverandører. Finner selger at vi ikke kan overholde avtalt tidspunkt for levering av bestilte varer skal kjøper underrettes uten ugrunnet opphold. Videre skal nytt leveringstidspunkt angis.

TEKNISKE OPPLYSNINGER Illustrasjoner, tegninger og tekniske data, som for eksempel vekt, mål, volum, kapasitet etc. i kataloger, prislister, brosjyrer og annet reklamemateriell er kun veiledende og må ikke oppfattes som bindende. Hvis slike opplysninger gis ved bestilling eller ordrebekreftelse, må disse også forstås med et normalt spillerom, fordi forholdene hos bruker kan avvike fra de forhold som er forutsatt ved beregningen.

Kjøperen har til enhver tid selv ansvar for beregninger og kalkulasjoner.

Reklamasjon på grunn av transport eller mangel ved salgsgjenstanden skal skje straks og senest 3 dager etter mottak. Ved transportskade må det umiddelbart påtegnes fraktbrev ved mottagelse.

Generell garanti på levert utstyr er to år, regnet fra fakturadato. Reklamasjon, som skal være skriftlig, gjelder bare feil som oppstår ved drift under driftsvilkår som er opplyst i beskrivelser og tekniske spesifikasjoner.

Reklamasjonen skal inneholde opplysninger om feilen og under hvilke driftsforhold installasjonen hadde når feil ble konstatert.

Reklamasjonen gjelder ikke for mangler som skyldes mangelfullt vedlikehold eller mangelfull montering, smøring/oljefylling.

Såfremt betingelsene for erstatning foreligger, er det kun den defekte delen som erstattes. Eventuelt tap av kuldemedium, reise, diett og andre påløpende utgifter for å utbedre feilen erstattes ikke av selger.

Selger er ikke ansvarlig for følgekostnader i forbindelse med reklamasjonen. Den defekte delen skal i utgangspunktet sendes kostnadsfritt til selger.

TVISTER Oppstår det tvister som det ikke kan enes om, skal dette avgjøres i Oslo tingrett.

SALGSPANT Selgeren forbeholder seg salgspant i leverte gjenstander og beholder eiendomsretten til disse inntil kjøpesummen med tillegg av renter og omkostninger er betalt i sin helhet.

Oslo 01.03.2023

BETALINGSBETINGELSER

4

Telefon: 23175280

Epost: post@hillco.no

Alpert PE-RT rør for gulvvarme Bruksområde UNI-EN ISO 21003 Driftstrykk (bar): 2/10 bar, 5/10 bar.

Maksimal driftstemperatur 70⁰C. Maksimalt arbeidstrykk 10 bar.

Termisk konduktivitet 0.45 W /m K. Linier ekspansjon 0.026 mm/m⁰C. Minimum bøyeradius 5 x D rør.

Vannkapasitet 0,133 l/m Bruksområde varme/sanitær.

Konstruksjon 1 Innvendig rør PE-RT

2 Bindelag mellom innvendig rør og aluminiumsrør 3 Horisontalt sveiset aluminiumsrør 4 Bindelag mellom aluminiumsrør og utvendig rør.

5 Utvendig før PE-RT.

Vare nr.

700100 700102 700104

Type PE-RT RE-RT RE-RT

Beskrivelse Ø 16 mm x 2 mm Ø 16 mm x 2 mm Ø 16 mm x 2 mm

Lengder kveil 100m kveil 200m kveil 500m

Pris kr/m

PE-Xa diffusjonstette rør for gulvvarme DN17

Bruksområde UNI-EN ISO 15875-2 Driftstrykk (bar): CI. 4/6 bar – CI 5/6 bar.

Oksygen permeabilitet ≥ 0.1 g/m3/24h.

Tetthet 0,95 gr/m3 i.h.t-. DIN 4726 Kryssbinding ≥ 70% Bruksområde -100/+100⁰C Mykningstemperatur 135⁰C Termisk konduktivitet 0,41 W /m K. Linier ekspansjon 0,14 mm/m⁰C. Minimum bøyeradius 5 x D rør.

Vannkapasitet 0,133 l/m Bruksområde kun varmesystemer.

DN20 DN25

Spesifikasjoner som ovenfor.

Vannkapasitet 0,201 l/m (20 X 2), 0,327 l/m (25 X 3,2) Bruksområde kun varmesystemer.

Vare nr.

700110 700112 700114 700116

Telefon: 23175280

Type PE-Xa PE-Xa PE-Xa PE-Xa

Beskrivelse Ø 17 mm x 2 mm Ø 17 mm x 2 mm Ø 20 mm x 2 mm Ø 25 mm x 2,3 mm

Epost: post@hillco.no

Lengder kveil 240m kveil 600m kveil 500m kveil 500m

Pris kr/m

5

Topway fordelere med flowmeter Vare nr. Dim 700150B 1” 700152B 1” 700154B 1” 700156B 1” 700158B 1” Topway fordelere leveres som 700160B 1” standard med monteringsbrakett og flowmeter.

700162B 1” Topway flowmeter 700164B 1” er utstyrt med stengeventil og 700166B 1” glasset kan demonteres for rengjøring uten at sys700168B 1” temet berøres 700170B 1”

Beskrivelse 2 x 2 kretser 3 + 3 kretser 4 + 4 kretser 5 + 5 kretser 6 + 6 kretser 7 + 7 kretser 8 + 8 kretser 9 + 9 kretser 10 + 10 kretser 11 + 11 kretser 12 + 12 kretser

Tilkobling 3/4” rør tilslutning 3/4” rør tilslutning 3/4” rør tilslutning 3/4” rør tilslutning 3/4” rør tilslutning 3/4” rør tilslutning 3/4” rør tilslutning 3/4” rør tilslutning 3/4” rør tilslutning 3/4” rør tilslutning 3/4” rør tilslutning

Pris kr/stk

Vare nr.

700173

Dim 1/2

Beskrivelse Manuell lufteventil 1/2”

Pris kr/stk

Vare nr.

700174

Dim 1/2”

Beskrivelse Automatisk lufteventil 1/2”

Pris kr/stk

Fordelerkopling

Mantel i nikkelbelagt messing ST UNI EN 12165 CW617N Adapter UNI EN 12164 CW614N Pakning PTFE Serratert slangeklemme i messing UNI EN 12164 CW614N O-ringspakning EPDM Koblingen har inspeksjonshull for å kontrollere riktig plassering av røret. m ^q b qk mb k a f k d

6

Vare nr.

700199 700200B 700202B 700204B

Beskrivelse Fordelerkobling 3/4” for rør 12 x 2mm Fordelerkobling 3/4” for rør 16 x 2mm Fordelerkobling 3/4” for rør 17 X 2mm Fordelerkobling 3/4” for rør 20 X 2mm

Telefon: 23175280

Epost: post@hillco.no

Pris kr/stk

Overgang – rørkobling Vare nr.

700208 700210 700211 700212 700214

Lev nr 28103070 01321460 01291536 01306426 90006700

Beskrivelse Overgang 1” x 25-2,3 Blindhette 24x19F Blindhette 3/4”F Svivel 1”F x1”F Nippel 1”M x 1”M

Pris kr/stk

Vare nr.

700206

Lev nr.

28100382

Beskrivelse Materørkobling 32 1,5 25x2,3 mm

Pris kr/stk

Aktuator for romtermostat Vare nr.

700380 700381

Lev nr.

01213242 01213202

Beskrivelse Aktuator type T NC 230V med 1 m kabel.

Aktuator type T NC 24V med 1 m kabel.

Pris kr/stk

TM3 Reguleringssentral Reguleringssentral med Wilo sirkulasjonspumpe 8002420 rpm inkludert komponenter som vist på bilde.

Mål og brakett tilpasset Topway fordelere.

Vare nr. Lev nr.

700180B 28132206

Beskrivelse TM3 Reguleringssentral

Pris kr/stk

Kuleventiler

Selges som sett Vare nr.

700050 01306262 700051 01306266 700052 700053

Selges enkeltvis Beskrivelse Kuleventil rett 1” med løs forskruvning. Blå/Rød Kuleventil vinkel 1” med løs forskruvning. Blå/Rød Kuleventil vinkel 1” Blå Kuleventil vinkel 1” Rød

Telefon: 23175280

Epost: post@hillco.no

Pris kr/stk

7

Monteringsutstyr

H=45

8

H=39

Vare nr.

700060

Beskrivelse Polyethylen skillefolie 2mm x 100 meter

Pris kr/rull

Vare nr.

700062

Beskrivelse Tett isolasjonstape mot vegg 7x150 mm x 60m m/lim

Pris kr/rull

Vare nr.

700064 700066

Beskrivelse Klips rør Ø16-20mm H=45 240 stk/pk Klips rør Ø16-20mm(*) H=39 240 stk/pk

Pris kr/pk

(*) For panel H= 20mm

Vare nr.

700068

Beskrivelse Forsterket klips rør Ø16-20mm H=42 240 stk/pk

Pris kr/pk

Vare nr.

700070

Beskrivelse Klips for knasteplate 90x29x14mm 50 stk/pk

Pris kr/pk

Vare nr.

700072

Beskrivelse Manuelt klips 30x50x4mm 50 stk/pk

Pris kr/pk

Vare nr.

700074

Beskrivelse Bøyeføring Ø16-17mm 10stk/pk

Pris kr/stk

Vare nr.

700076

Beskrivelse Leggeskinne 1000x40x50mm 50stk/pk med lim

Pris kr/stk

Vare nr.

700001

Beskrivelse Bindetråd bunter a 1000 stk

Pris kr/bunt

Vare nr.

700601

Beskrivelse Festeverktøy for klips

Pris kr/

Vare nr.

700600

Beskrivelse Haspel for rørkveil maks 600 m

Pris kr/

Vare nr.

700602

Beskrivelse Verktøy for bindetråd

Pris kr/

Telefon: 23175280

Epost: post@hillco.no

Vannbehandling

Vare nr.

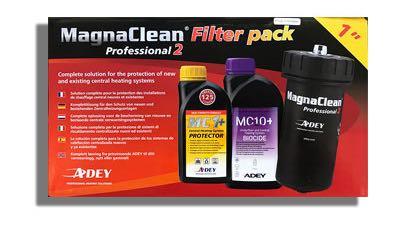

Beskrivelse MC Professional 2, 1” Pakke inkl. MC 1+ MC 10+ U MC10+ Biocide 500ml, for 125 liter (12/eske) MC1+ Protector 500ml, for 125 liter (12/eske)

Pris kr/

Renseanlegg

Vare nr.

Beskrivelse Clearflow CF40 CombiMag Magnetic Power Flushing Filter

Telefon: 23175280

Epost: post@hillco.no

Pris kr/rull Pris på forespørsel Pris på forespørsel

9

Silencio Thermo® Trinnlydsplater Vendeelement: 300 x 1600/1800 x 36mm Standardelement: 600 x 1800 x 36mm Tilførselselement: 600 x 1800 x 36mm

Vendeelement

TILFØRSELSELEMENT Standardelement

Rørdimensjon: 16mm, senteravstand 200mm 17mm, senteravstand 200 og 300mm 20mm, senteravstand 300mm For fresebredder økes det med 2mm i forhold til rørdimensjonen. Dybde økes med min. 3mm i forhold til rørdimensjonen.

Art.nr

Produkt

Silencio Thermo® 36mm

Tilførselselement

Dimensjon Antall Vekt pr. m2 Tykkelse Bredde Lengde pr.pall pall (kg) pr. pall

700700 700702 700704 700706

Silencio thermo 16/200 36 600 Silencio thermo 17/200 36 600 Silencio thermo 17/300 36 600 Silencio thermo 30/300 36 600 Silencio Thermo® Vendeelement 36mm 700708 Silencio thermo 16-17/200 36 300 700710 Silencio thermo 17/300 36 300 700712 Silencio thermo 20/300 36 300 Silencio Thermo® Tilførselselement 36mm 700714 Silencio thermo 16-17/100 36 300 700716 Silencio thermo 20/100 36 600 Silencio Thermo® 24mm 700718 Silencio thermo 16/200 24 600 700720 Silencio thermo 17/200 24 600 700722 Silencio thermo 17/300 24 600 Silencio Thermo® Vendeelement 24mm 700724 Silencio thermo 16-17/200 24 300 700726 Silencio thermo 17/300 24 300 Silencio Thermo® Tilførselselement 24mm 700728 Silencio thermo 17/100 24 600

Prispå forespørsel kr/m2

1800 1800 1800 1800

30 30 30 30

311 311 311 311

32,4 32,4 32,4 32,4

Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel

1600 1800 1800

60 60 60

276 311 311

28,8 32,4 32,4

Pris på forespørsel Pris på forespørsel Pris på forespørsel

1800 1800

60 30

311 311

32,4 32,4

Pris på forespørsel Pris på forespørsel

1800 1800 1800

45 45 45

311 311 311

48,6 48,6 48,6

Pris på forespørsel Pris på forespørsel Pris på forespørsel

1600 1800

90 90

276 311

43,2 48,6

Pris på forespørsel Pris på forespørsel

1800

45

311

48,6

Pris på forespørsel

Prisene er netto ab fabrikk Hunton Gjøvik eller vårt lager Oslo Gjennomsnittlig fordeling mellom de forskjellige elementene: Silencio Thermo standard 84%, Silencio Thermo vendeelement 14%, Silencio Thermo tilførselselement 2%. For nøyaktig beregning må selve anlegget prosjekteres. NB! teknisk godkjennelse nr. 2330.

10

Telefon: 23175280

Epost: post@hillco.no

Seitron styringssentral

DLP 241M

DLP 841M / DLP8412

Vare nr.

700350 700351 700352 700354

Lev nr.

DLP 241M DLP441M DLP 841M DLP 8412

Beskrivelse DLP 241M 230V 2 kanaler trådløs DLP441M 230V 4 kanaler trådløs DLP 841M 230V 8 kanaler trådløs DLP 8412 230V/24V 8 kanaler trådløs

700357

DA0411

DA0411 Ekstern antenne trådløs

DA04114

Pris kr/stk

Seitron termostater

DTPF85BC

Vare nr.

700370 700372 700373 700374 700375 700376B 700377B

DTPF 85 BC DTPF 85 BCT STAOP3 TRD 02B STA NP3 DC D01B DC W01B STA D01

TRD02B

DC D01B / DC W01B

Beskrivelse DTPF 85 BC romtermostat 6 - 30⁰C trådløs DTPF 85 BCT institusjonsmodell 6 - 30⁰C trådløs Romføler NTC 100kOhm TRD 02B romtermostat med display trådløs STA NP3 romføler NTC 4k7Ohm TRÅDLØS DAGLIG PROGRAMMERBAR TERMOSTAT TRÅDLØS UKELIG PROGRAMMERBAR TERMOSTAT STA D01 romføler NTC (10k Ohm @ 25°C)

Telefon: 23175280

Epost: post@hillco.no

Pris kr/stk

11

Varmefordelingsplater i aluminium

Vare nr.

700450 700451 700452 700453 700454 700455 700546 700457 700458 700459 700460 700461 700462 700463 700464 700465 700466 700467 700468 700469

12

Bredde mm 190 155 255 280 275 255 185 180 168 134 242 80 180 115 270 270 280 230 180 205

Lengde mm 1150 1150 1150 1150 1150 1150 1150 1150 1150 1150 1150 1150 1150 1150 1150 1150 1150 1150 1150 1150

Telefon: 23175280

Rør Ø 16/17 16/17 16/17 16/17 20 20 16/17 20 16/17 16/17 20 16 16/17 16/17 16/17 20 20 16/17 16 16/17

Epost: post@hillco.no

Pris kr/stk Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel Pris på forespørsel

Fordelerskap

Fordelerskap utenpåliggende type AP Vare nr Type Kretser Bredde mm Høyde mm 700250 AP 0 2-4 350 640 700251 AP 1 5-6 450 640 700252 AP 2 7-8 530 640 700253 AP 3 9-10 680 640 700254 AP 4 11-13 830 640 700255 AP 5 14-16 1030 640 700256 AP 6 17-18 1130 640

Dybde 130 130 130 130 130 130 130

Pris kr/stk

Fordelerskap utenpåliggende flatpakket type APSR Vare nr Type Kretser Bredde mm Høyde mm 700260 APSR 0 2-4 350 640 700261 APSR 1 5-6 450 640 700262 APSR 2 7-8 530 640 700263 APSR 3 9-10 680 640 700264 APSR 4 11-13 830 640 700265 APSR 5 14-16 1030 640 700266 APSR 6 17-18 1130 640

Dybde 130 130 130 130 130 130 130

Pris kr/stk

Fordelerskap for innebygging type UP Vare nr Type Kretser Bredde mm Høyde mm 700270 UP 0 2-4 350 690-790 700271 UP 1 5-6 450 690-790 700272 UP 2 7-8 530 690-790 700273 UP 3 9-10 680 690-790 700274 UP 4 11-13 830 690-790 700275 UP 5 14-16 1030 690-790 700276 UP 6 17-18 1130 690-790

Dybde 110-160 110-160 110-160 110-160 110-160 110-160 110-160

Pris kr/stk

Fordelerskap for innebygging flatpakket type UPSR Vare nr Type Kretser Bredde mm Høyde mm 700280 UPSR 0 2-4 350 690-790 700281 UPSR 1 5-6 450 690-790 700282 UPSR 2 7-8 530 690-790 700283 UPSR 3 9-10 680 690-790 700284 UPSR 4 11-13 830 690-790 700285 UPSR 5 14-16 1030 690-790 700286 UPSR 6 17-18 1130 690-790

Dybde 110-160 110-160 110-160 110-160 110-160 110-160 110-160

Pris kr/stk

Telefon: 23175280

Epost: post@hillco.no

13

Vanntette fordelerskap

Vanntette skap for innebygging typr GOTA Vare nr Type Kretser Bredde mm Høyde mm 700290 GOTA 2-8 600 740 700291 GOTA 9-12 800 740 700292 GOTA 13-18 1150 740 700293 GOTA 2-8 600 740 700294 GOTA 9-12 800 740 700295 GOTA 13-18 1150 740 700290 700291 700293

GOTA GOTA GOTA

2-4* 5-7* 8-13*

600 800 1150

740 740 740

* Beregnet for TM3 reguleringsenhet montert i skapet.

14

Telefon: 23175280

Epost: post@hillco.no

Dybde 120 120 120 106 106 106 120 120 120

Pris kr/stk

BPS FC/FCE fan coils Type FC •

for vannbåren varme/kjøling.

Fan coils med tradisjonelle 3- hastighets asynkronmotorer.

Type FCE • • • • • • • •

Fan coils med inverterstyrte børsteløse motorer .

Inverterstyrte børsteløse motorer modulerer luftmengden automatsik tilpasset varme-/ kjølebehovet i rommet.

Gir total comfort, små variasjoner i temperatur og fuktighet.

Gir rask respons til innstilte verdier.

Reduserer gjennomsnittlige lydnivå med opptil 50% Reduserer årlig energiforbruk med 50% 50% mindre energiforbruk medfører 50% mindre CO2 utslipp.

Kalkuleringsprogram er tilgjengelig

• Ta kontakt med oss for informasjon og priser.

Telefon: 23175280

Epost: post@hillco.no

15

ESM Slim Line fan coils

Vertikal montering

Horisontal montering

Fan Coil for gulv- og veggmontering Kjøling kW Varme kW Varenr.

Type (1) (2) 700400 ESM 220 SB 0,83 1,09 700402 ESM 240 SB 1,76 2,35 700404 ESM 260 SB 2,65 3,19 700406 ESM 280 SB 3,34 4,10

Bredde mm 735 935 1135 1335

Høyde mm 579 579 579 579

Dybde mm 131 131 131 131

Pris kr/stk

Kapasitet kjøling (1) gitt ved vann 7/12 °C, luft inn 27 °C d.b./19 °C w.b.

Kapasitet varme(2) gitt ved vann inn 50 °C, luft inn 20 °C d.b./15 °C w.b.

Varenr..

700410

Varenr.

700412 700414 700416 700418

16

Type CP1

Beskrivelse

Føtter for gulvmontering

Dryppanner for horisontal montering Type For BRC20 ESM 220 SB BRC40 ESM 240 SB BRC60 ESM 260 SB BRC80 ESM 280 SB

Telefon: 23175280

Epost: post@hillco.no

Pris kr

Pris kr/stk
