Arquitetura & Aço nº 17 - Instituições de Ensino II

& ARQUITETURA AÇO

ARQUITETURA AÇO Uma publicação do Centro Brasileiro da Construção em Aço número 17 março de 2009

Instituições de Ensino II

Fazendo a diferença LOCAL DE APRENDIZADO E DE TROCA DE IDEIAS, escolas e universidades são carregadas de valores socioculturais, e dão novos significados às comunidades em que estão inseridas. E, assim como as instituições que abrigam, também a arquitetura destes espaços deve se pautar pela criatividade e diálogo com o contexto, fugindo dos modelos padronizados.

Em consonância com estes princípios, trouxemos, nesta edição, exemplos de arquitetura escolar que investem nas estruturas em aço para compor projetos mais leves e comprometidos com a estética. As edificações que aqui apresentamos foram todas construídas com agilidade e, mais importante, se moldaram às diferentes necessidades de seus ocupantes.

Situadas em regiões menos favorecidas economicamente, as Escolas Estaduais Jardim Angélica, em São Paulo, e Jardim Aureny III, no Tocantins, são importantes referências arquitetônicas locais. As estruturas metálicas ajudaram a criar projetos que funcionam como espaço de ensino e interação comunitária.

Já os projetos da Unicsul e Universidade Anhembi Morumbi, na capital paulista, e da Unimep, no interior do Estado de São Paulo, também se apoiam no aço para criar espaços adequados aos cursos que abrigam, e adaptáveis a diferentes tipos de uso. Nos três casos, o aço possibilitou erguer, em pouco tempo, obras que se destacam na paisagem. Em Minas Gerais, o campus Lagoa do Piau, com apelo ambientalmente correto, faz bela mescla de aço com madeira de reflorestamento.

Mas não é só nas estruturas que o aço faz a diferença. Em uma reportagem especial, mostramos como alguns elementos metálicos – brises, escadas, coberturas etc. – podem modificar e dar mais leveza a um projeto.

E, trazemos também uma intervenção bem-sucedida na Escola Estadual Barão de Monte Santo, em Mococa (SP). Construída no início do século XX e restaurada quase 80 anos depois, a escola tem no passado e no presente o

Nelson Kon

aço como um elemento construtivo essencial. Boa leitura!

ARQUITETURA&AÇO

1

Nelson Kon

Arquitetura & Aço nº 17 março 2009

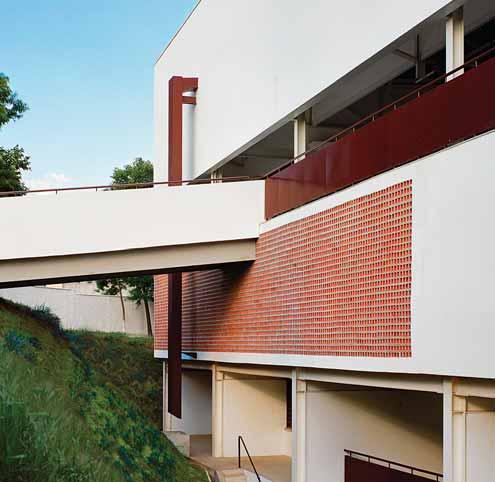

sumário Foto de capa: detalhe da fachada do Anexo I da Unicsul, no campus do Jardim Anália Franco

04.

08.

12.

16.

18.

24.

26.

28.

ENDEREÇOS

31

04. Bela combinação de aço e madeira no Campus Lagoa do Piau, no interior de Minas Gerais. 08.

Estruturas em aço agilizaram a construção dos edifícios da Universidade Anhembi Morumbi na Vila Olímpia, em

12. Anexo I da Unicsul, no Jardim Anália Franco, aposta nas estruturas em aço. 16. Em Lins, aço ajuda a enfrentar o calor em um dos blocos da Unimep. 18. Coberturas, brises e outros elementos em aço dão toque especial a projetos em São Paulo. 24. No Tocantins, Escola Estadual Jardim Aureny III, com estruturas metálicas, tem projeto funcional e fácil de ser reproduzido. 26. Restauração da Escola Barão de Monte Santo, no interior de São Paulo, contou com um aliado fundamental: o aço. 28. Em Guarulhos,

São Paulo.

estruturas em aço dão leveza à Escola Estadual Jardim Angélica III.

Harmonia ambiental EM MINAS GERAIS, NO CAMPUS LAGOA DO PIAU, ESTRUTURAS EM AÇO FAZEM BELA COMPOSIÇÃO COM MADEIRA DE REFLORESTAMENTO E DÃO TOQUE ESPECIAL A UM PROJETO QUE PRIMA PELO RESPEITO AO MEIO AMBIENTE

EM CARATINGA, no interior de Minas Gerais, o Campus Lagoa

zado, ao lado da madeira de eucalipto

do Piau é um bom exemplo de harmonia entre arquitetura e

vinda das áreas de reflorestamento

sustentabilidade ambiental. Integrante do Instituto Doctum, das

existentes na região.

“No Campus Ecotecnológico do Piau

de Podestá para o campus aposta em materiais ambientalmente

o aço é um velho conhecido – há anos a

corretos. E, por isso, o aço, matéria-prima que pode ser facil-

região é um polo de siderurgia. Por isso,

mente montada, desmontada e reciclada, foi fartamente utili-

a mão-de-obra local é treinada para

Fotos Sylvio Emrich de Podestá

Faculdades Integradas de Caratinga, o projeto do arquiteto Sylvio

4

ARQUITETURA&AÇO

este tipo de montagem e boa parte dos componentes existem na região”, afirma Podestá. O metal está presente em toda a estrutura principal da obra e também nas secundárias – telhados e sheds, Esboço do projeto de Sylvio de Podestá, acima, e, à direita, vista aérea da Lagoa do Piau, localizada em área de proteção ambiental e vizinha ao Parque Estadual do Rio Doce. Nas fotos abaixo, detalhe da implantação do steel deck, à esquerda, e vista frontal do prédio com destaque para a cobertura metálica

guarda-corpos e passarelas. Nas telhas, ora o material é empregado com mantas térmicas, no corpo principal do prédio ou do tipo sanduíche, na cobertura dos pátios.

O sistema do projeto é basicamente ortogonal e modular. Sua principal característica é ser uma construção suspensa – algo como uma palafita – que libera o terreno para recuperação ambiental, circulação livre de pequenos animais, instalação e manutenção da

ARQUITETURA&AÇO

5

infra-estrutura hidrossanitária, elétrica, lógica etc., bem como para

características asseguram o aconche-

uma futura ampliação. O sistema tem também função bioclimática,

go esperado em um projeto desse tipo.

pois permite, em uma região que tem médias muito altas de tem-

“Como é ainda o primeiro estágio de

peratura, a circulação dos ventos que vêm da lagoa - sul/sudeste.

um campus sem data de conclusão

Para Podestá, os sistemas industrializados são mais eficientes

prevista, esta mistura de materiais e

do que uma obra convencional. “Esta é uma das maiores quali-

sua postura junto ao ambiente local

dades dos processos industrializados. No nosso caso, optamos

dão o tom às futuras construções

ainda por um sistema onde a montagem eliminava qualquer

ordenadas pelo plano diretor inicial”,

tipo de máquina, como grandes guindastes ou tratores”, afirma.

conta o arquiteto. (D.P.) M

“Portanto, tanto os perfis quanto os painéis celulares e os steel decks foram praticamente montados manualmente. O deslocamento de grandes máquinas seria possível, mas muito oneroso para uma obra deste porte”, conta.

O resultado final é um projeto que prima pela leveza do prédio sobre sua palafita, com um belo contraste entre metal e os troncos roliços de eucalipto, além de algumas cores, que “esquentam” o ambiente. Somadas à exuberância natural do lugar, estas 6

ARQUITETURA&AÇO

Na foto maior, se destaca o prédio elevado do terreno, assim idealizado para liberá-lo para a recuperação ambiental. Acima, à direita, detalhe da implantação. Ao lado, projetos dos futuros laboratórios

Fotos Sylvio Emrich de Podestá > Projeto arquitetônico: Sylvio

Emrich de Podestá > Colaboradores: Gian Paolo

Lorenzetti, Pedro Aragão de Podestá e Marcos Franchini (estagiário)

> Área construída: 1.575 m² > Aço empregado: ASTM A572 > Projeto estrutural: Techneaço

Engenharia Ltda. > Fornecimento e montagem da

estrutura metálica: Techneaço

Engenharia Ltda. > Execução da obra: Plante

Engenharia Ltda. > Local: Caratinga, MG > Data do projeto: 2005/2006 > Conclusão da obra: 2005/2006

Elevação pátio laboratórios (a construir)

Elevação laboratórios (a construir) ARQUITETURA&AÇO

7

Grandiosidade metálica ESTRUTURAS EM AÇO PERMITIRAM CONSTRUIR COM AGILIDADE O CAMPUS DA UNIVERSIDADE ANHEMBI MORUMBI NA VILA OLÍMPIA

8

ARQUITETURA&AÇO

Fotos Sidnei Palatnik

À direita, entrada principal do campus Vila Olímpia da Universidade Anhembi Morumbi: projeto de Francisco Petracco usa o aço para dar movimento à fachada. Acima, as colunas metálicas ficam à vista nos fundos do edifício 6. Na página ao lado, da esquerda para a direita: vista aérea do edifício 5; as pontes que ligam o edifício 5 ao 6, e vão interno do edifício 5, que possui a estrutura aparente e uma clarabóia em sua cobertura

AO SER CREDENCIADA como univer-

Francisco Petracco, cuja imponente fachada em aço patinável, com

sidade em 1997, a Faculdade Anhembi

viga treliçada de 33 m de vão, e a estrutura metálica bem marcada

Morumbi, de São Paulo, investiu em

enfatizam a permeabilidade arquitetônica que dá as boas-vindas

estrutura predial para atender aos

aos alunos.

anseios acadêmicos. Assim, surgiram

Em 2003, iniciaram-se as obras do segundo edifício, que trans-

os campi do Morumbi, sede do Centro

forma a unidade 6 do Campus Vila Olímpia na união dos dois

de Design e Moda, e o do Vale do

edifícios a partir de um projeto desafiador criado pela arquite-

Anhangabaú. Sete anos depois, a uni-

ta Deise Galhanone. O sistema de contenção lateral com placas

versidade decidiu reformular o campus

pré-fabricadas e a estrutura mista entre concreto armado e

Vila Olímpia. O primeiro edifício teve

estruturas metálicas ofereceram a inserção de todo o projeto den-

a sua construção concluída em 2001 e

tro das previsões de custo e liberdade para a criação das caracte-

tem um arrojado projeto do arquiteto

rísticas arquitetônicas.

ARQUITETURA&AÇO

9

Em função das duas bem-sucedidas experiências anteriores, a instituição decidiu construir uma terceira edificação, também com projeto da arquiteta e que completa o Complexo Theatro Casa do Ator. Esta terceira obra é um edifício metálico composto por três pisos de subsolo, um pavimento térreo e 11 pavimentos superiores, totalizando 14 pisos metálicos, que possuem uma área de cerca de 20 mil m2. Como era imprescindível para a universidade que a obra fosse rápida, limpa e o processo construtivo tivesse qualidade e precisão dimensional, optouse, novamente, pela utilização do aço como material estrutural.

A arquitetura do prédio exigiu um grande trabalho de compatibilização devido a variedade de revestimentos de sua fachada, que utilizou, em diferentes faces, alvenaria revestida, revestimento cerâmico, painéis de vidro e painéis em chapas de aço patinável. O prédio utilizou pré-lajes de concreto com 3 cm de espessura, que serviram de base para Acima, átrio de acesso ao edifício 6. Mais uma vez o aço possibilita ao projeto arquitetônico criar elementos arrojados, como as escadas metálicas que parecem “flutuar no ar”; abaixo, detalhe da compatibilização do sistema construtivo: alvenaria revestida, vidro e painéis em chapa de aço patinável. Na página ao lado, detalhe dos elementos em aço utilizados na fachada no edifício 5

a concretagem final do piso. O cálculo estrutural adotou o sistema de vigas mistas, com as vigas de aço ligadas às lajes por conectores de cisalhamento.

As empresas paranaenses Andrade Rezende Engenharia de Projetos e Brafer Construções Metálicas, contratadas para detalhar e executar a estrutura metálica, respectivamente, apresentaram uma solução com as colunas em perfis soldados e todas as vigas em perfis laminados. No total, são aproximadamente 1.200 toneladas de estruturas metálicas. Parte da estrutura foi jateada com material antichama e a parte exposta com pintura intumescente.

10 ARQUITETURA&AÇO

Todo o processo, do início da fabricação até a conclusão da obra deste terceiro edifício durou apenas cinco meses. Outro aspecto importante foi o custo final reduzido. De acordo com o engenheiro Jeferson Luiz Andrade, da Andrade Rezende, os principais desafios da obra foram o curto prazo e o terreno exíguo. “Calcular, detalhar, fabricar e montar uma obra deste porte em apenas 150 dias foi um grande desafio.

Além disso, devido à localização da obra

> Projeto arquitetônico:

> Execução da obra: Sobrosa

Francisco Petracco (unidade 5) e Deise Marques Araújo Galhanone (unidades 6 e 7)

> Local: São Paulo, SP

> Área construída: 19.616 m2

> Data do projeto: 2001

> Aço empregado: aço

patinável de maior resistência à corrosão > Fornecimento e montagem

da estrutura metálica: Brafer Construções Metálicas S.A.

Construtora e Racional Engenharia

(unidade 5), 2003 (unidade 6) e 2004 (unidade 7) > Conclusão da obra: 2002

(unidade 5), 2004 (unidades 6 e 7)

> Projeto estrutural: Andrade

Rezende

em São Paulo, existia uma área muito pequena para o canteiro de obras, o que exigiu um estudo de logística de montagem e de chegada programada

Fotos Sidnei Palatnik

diária de peças”, afirma. (D.P.) M

ARQUITETURA&AÇO

11

Combinação perfeita ANEXO I DA UNICSUL, EM SÃO PAULO, TEM PROJETO LEVE E IDENTIDADE PRÓPRIA, QUE MESCLA MADEIRA E ESTRUTURAS METÁLICAS E INTERAGE BEM COM A ANTIGA CONSTRUÇÃO EXISTENTE NO LOCAL

12 ARQUITETURA&AÇO

Fotos Nelson Kon

De autoria do arquiteto Samuel Kruchin, o projeto do Anexo I utiliza aço em todas as estruturas, pela possibilidade de criar diferentes formas. Imponente, a fachada do edifício é formada por megatreliças que vencem vão de 25 m

A CONSTRUÇÃO DE UM SEGUNDO BLOCO – o Anexo I – no campus da Universidade Cruzeiro do Sul no Jardim Anália Franco, em São Paulo, exigia um projeto com identidade própria, capaz de dialogar com um edifício já existente e que, por ser muito antigo, é uma referência arquitetônica local. Para concretizar estes objetivos, as estruturas metálicas foram a primeira opção do arquiteto Samuel Kruchin, pelas possibilidades de leveza, formas plásticas e desenhos que o material oferece.

No Anexo I proposto pelo arquiteto, o aço dá as cartas em todas as estruturas, a começar pela fachada – imponente, é composta por megatreliças em aço, as quais vencem um vão de 25 m apoiadas em pilares de concreto. As treliças, com 6 m de altura, servem de apoio aos três pavimentos que são sustentados por vigas de aço, com vão da ordem de 7,5 m a 8 m. O pavilhão, com duas alas de salas de aula separadas pela circulação central, tem 130 m de extensão. O conjunto tem forma retangular, com as extremidades arredondadas.

ARQUITETURA&AÇO

13

Com grandes vãos, rampas conferem mais leveza ao edifício, interligam seus vários pavimentos e são sustentadas por um grande pilar. Em vez de usar o aço em seu aspecto natural, Kruchin aposta no branco para vestir as estruturas

> Projeto arquitetônico: Samuel

Kruchin (Kruchin Arquitetura) > Colaboradores: Cristiane Souza

Gonçalves, Flávia Mayumi Matsuoka, Luciana Bertolini e Marcelo Calchione

> Fornecimento e montagem

da estrutura metálica: Construcap CCPS Engenharia e Comércio > Execução da obra: Construcap

CCPS Engenharia e Comércio

> Área construída: 7.193,05 m²

> Local: São Paulo, SP

> Aço empregado: ASTM A36

> Data do projeto: 2003

> Projeto estrutural: Ernesto

> Conclusão da obra: 2004

Tarnoczy Júnior

14 ARQUITETURA&AÇO

leveza potencial dos elementos das treliças nos planos externos e, internamente, o fez na abordagem dos gran-

Fotos Nelson Kon

Kruchin procurou tirar partido da

des vãos, especialmente na rampa, elemento estrutural importante que interliga todos os pavimentos e faz a conexão entre as duas áreas do conjunto arquitetônico. De avantajadas dimensões, esta rampa possui um grande pilar cujos braços se abrem como galhos de uma árvore e sustentam a estrutura em poucos pontos.

Em uma obra que tinha apenas seis meses para ser concluída, o uso de estruturas metálicas acelerou o processo de construção. Em busca de uma

Acima, a fachada do edifício mescla estruturas metálicas e brises em madeira.

Abaixo, imagem do pilar de sustentação da rampa, com braço que se abre como galhos de uma árvore

estética contemporânea que interagisse com o prédio já existente, o arquiteto explorou a associação do material com a madeira, em uma conexão complementar. Os brises em madeira laminada desenham o projeto e travam com o aço um contraponto de grande efeito.

O objetivo plástico é a construção do ritmo e do movimento.

A expressão do uso do aço nessa edificação e suas possibilidades plásticas são, ainda, valorizadas pelo uso do branco. “Esta é uma opção não tanto comum quando se trata deste material”, comenta Kruchin. “O aço pode ser usado no seu aspecto natural, mas, no entanto, tenho notado que cada prédio executado em aço pede uma determinada coloração. A estrutura metálica convida a uma certa solução de cor e, apesar de já ter usado tons fortes em outras obras, aqui optei pelo branco. E acho que foi a aposta certa”, finaliza. (A.B.) M

ARQUITETURA&AÇO

15

Flexibilidade total

DESDE OS ANOS 1970, o arquiteto José Carlos de Lima Bueno – na época

dos estudos preliminares, para o uso do

diretor do escritório Lima Bueno Arquitetos Associados – desenvolve

aço na estrutura principal.

projetos para a Universidade Metodista de Piracicaba (Unimep).

“Pensei primeiro nos cortes e em

Quando a universidade decidiu construir um novo pavilhão no seu

como iria acomodar um prédio naquele

campus em Lins (SP), o histórico de serviços prestados pelo profissio-

terreno inclinado. O resultado são três

nal – que hoje é responsável pelo Grupo Novo Arquitetura – fez com

pavimentos em meios níveis. Depois

que ele fosse escolhido para fazer o projeto. Batizada de Bloco 8, a

desenhei a planta, pensada como um

construção deveria alojar novos cursos oferecidos pela universidade,

espaço totalmente livre e flexível. Por

como Direito e Nutrição. Isto exigia grande flexibilidade de espaço,

exemplo, os caixilhos são a cada 0,60

pois o prédio abrigaria estruturas diversas, como salas de aula, audi-

m, o que facilita os arranjos internos e

tórios, salas de audiência, laboratórios e cozinhas.

a colocação de divisórias em drywall”,

O Bloco 8, além de ficar pronto rapidamente, deveria ser confor-

explica Lima Bueno.

tável frente ao clima da região – que enfrenta temperaturas quase

A construção se divide em dois edifí-

sempre acima dos 30°C – e precisaria adaptar-se ao declive do terre-

cios voltados um para o outro, mas sepa-

no. Esta somatória de variáveis conduziu, desde o início da concepção

rados pela área das rampas e escadas

16 ARQUITETURA&AÇO

ESTRUTURAS METÁLICAS DRIBLAM O CALOR E AJUDAM A CRIAR ESPAÇOS ADEQUADOS A VÁRIOS TIPOS DE USO NO CAMPUS DE LINS DA UNIVERSIDADE METODISTA DE PIRACICABA

A topografia foi uma das variáveis levadas em conta para o partido inicial. A declividade natural do terreno facilitou a circulação vertical, viabilizando pisos desencontrados entre os dois blocos e reforçando o movimento das curvas dos pilares externos, como se observa nas vistas laterais da edificação

e por um jardim central. Os edifícios são independentes estruturalmente e estão envolvidos por uma sequência de pórticos metálicos com empenas moldadas em curvas, elementos que marcam a volumetria do pavilhão.

Na forma de arcos, a estrutura de aço com brises metálicos que envolve o prédio se afasta da edificação criando uma zona de sombra e facilitando a sua ventilação. O fechamento externo é feito em pré-moldados leves de concreto, com isolamento térmico, e o jardim Fotos Divulgação/Thiago Altafini

central, com sua cobertura em policarbonato que permite a entrada de luz, também ajuda a dar uma sensação de maior frescor – tudo para driblar o calor do oeste paulista.

Os grandes vãos livres – 7,20 m entre os pilares, com vão entre os pórticos de 14 m – e os shafts para passagem de instalações e tubulações com dimensões maiores, como as utilizadas para ventilação, ar-condicionado e esgoto, correram externamente ao edifício, o que atendia a expectativa de flexibilidade interna exigida pelo cliente > Projeto arquitetônico:

José Carlos de Lima Bueno (Grupo Novo Arquitetura e Planejamento Urbano Ltda.) > Colaboradores: Cauê Bueno,

para permitir alterações de uso dos espaços. Também o drywall e a caixilharia modular facilitaram essa mobilidade. Além disso, todos os elementos usados para as divisórias entre as salas e os vedos externos são isolantes térmicos e acústicos. (C.V.) M

Carlos Eduardo Chaves e Denise Gazeta > Área construída: 8.200 m² > Aço empregado: aço patinável

de maior resistência à corrosão > Projeto estrutural: Gesulino

Santos Bernardino e Júlio César de Souza Andreu > Execução da obra: MDL > Local: Lins, SP > Data do projeto: 2001 > Conclusão da obra: 2002

ARQUITETURA&AÇO

17

Estética e racionalidade DETALHES IMPORTANTES, ELEMENTOS ARQUITETÔNICOS METÁLICOS DESTACAM EDIFÍCIOS ESCOLARES NA PAISAGEM E AGILIZAM PROCESSOS CONSTRUTIVOS

Brises metálicos especiais criam belos efeitos visuais e protegem a Escola Municipal Leandro Klein, em São Caetano do Sul, da irradiação solar e da chuva. Prédio da escola é utilizado pela comunidade aos finais de semana

um criativo sistema de brises metálicos, que diminuiu o custo da

de de manutenção, leveza... Nem só na

estrutura e garante a proteção contra a incidência solar. A escola, que

estrutura o uso do aço é vantajoso para

nasceu com o claro objetivo de tornar-se um ponto de convergência

a arquitetura escolar. Quando (bem)

comunitária, tem seu espaço organizado em três grandes “praças”.

empregado em elementos como pas-

Para racionalizar o custo da obra, os arquitetos Anna Carolina Penna

sarelas, brises ou coberturas, o material

e Fábio Galvão desenvolveram um sistema que emprega chapas

confere um diferencial à edificação. É o

microperfuradas para produção de telhas trapezoidais comuns. Com

caso da Escola Municipal Leandro Klein,

afastamento de 1,2 m, o sistema cria uma espécie de “colchão de ar”,

em São Caetano do Sul, na região metro-

que passa pela fachada ventilando-a e, ao mesmo tempo, dificultan-

politana de São Paulo, que apresenta

do a entrada da água da chuva. Além disso, o perfil trapezoidal, por

ARQUITETURA&AÇO

Foto Nelson Kon

Agilidade, preços atraentes, facilida-

19

Projetada pelo arquiteto Ubyrajara Giliolli, a Escola Estadual Jardim Ipanema, na capital paulista, tem uma grande cobertura curva, em aço, que contrasta com os elementos de concreto. A cobertura curva é a melhor solução para os casos em que, como nesta escola, a quadra esportiva está situada no último pavimento

ter mais rigidez, vence grandes vãos com menos apoios. Se durante o

o vão de 22 m como pela sugestão da

dia os brises metálicos permitem que se visualize o espaço exterior, à

curva, o que elimina as paredes laterais

noite o efeito se inverte, e pode-se enxergar o interior iluminado da

de fechamento”, afirma.

escola. Neste projeto, o aço também foi usado em uma escada que

Ainda em São Paulo, a Escola

ocupa o vazio dos quatro andares do edifício. “Quando se trabalha

Estadual Dr. Pedro de Moraes Victor,

com estrutura pré-moldada de concreto, é grande o risco de que a

no Tremembé, é outro projeto que

obra fique muito pesada”, afirma a arquiteta Ana Carolina Penna.

tira proveito de elementos metálicos.

“A estrutura metálica permite criar elementos de maior leveza e

Localizada em um terreno de confor-

esbeltez, e no caso da fachada, além da instalação mais rápida, sua

mação quase triangular, a escola foi

manutenção é ainda mais fácil.”

projetada pelos arquitetos Ângelo

Já a cobertura metálica da Escola Jardim Ipanema, de autoria

Bucci e Álvaro Puntoni. Em função

do arquiteto Ubyrajara Giliolli, explora os contrastes entre aço e

da topografia irregular, as instala-

concreto e dá identidade ao edifício. Situada em um terreno com

ções estão dispostas em três grandes

declive de 7 m no bairro do Jaraguá, em São Paulo, a escola teve suas

platôs: um de nível mais alto, outro

instalações distribuídas em um único bloco com quatro pavimentos,

de nível intermediário e um terceiro

protegido por uma grande cobertura metálica curva. Giliolli explica

artificialmente rebaixado, onde está a

que a escolha deste elemento se deu por ser esta a melhor solução

quadra esportiva. Estas três faces são

para os casos em que a quadra esportiva está situada no último

interligadas por passarelas metáli-

andar. “O aço, neste caso, é indicado tanto pela facilidade em vencer

cas. “As passarelas são metálicas para

20 ARQUITETURA&AÇO

serem leves, pois queríamos atirantálas a fim de liberar a área abaixo para a quadra”, afirma Ângelo Bucci. “Para o projeto era fundamental que a quadra

Fotos Nelson Kon

Acima e abaixo, Escola Dr. Pedro de Moraes Victor, projetada pelos arquitetos Ângelo Bucci e Álvaro Puntoni em São Paulo, no bairro do Tremembé. Passarelas metálicas em tonalidades vinho estão atirantadas às estruturas da cobertura, e dão a sensação de prolongamento da galeria que abriga as salas de aula

ficasse implantada junto à rua, para que pudesse ser aberta à comunidade nos finais de semana enquanto a escola fechava. Isso atendia a uma demanda dos moradores e não comprometia os espaços da escola que precisavam ficar fechados.”

Cara nova Em reformas ou ampliações, os elementos arquitetônicos metálicos também desempenham papel decisivo.

O arquiteto Paulo Bruna utilizou-os na restauração do clássico prédio da Biblioteca da Faculdade de Medicina ARQUITETURA&AÇO

21

Nesta página, interior da biblioteca da Faculdade de Medicina da USP após reforma concluída em 2007.

Uso de aço em estruturas como escadas e mezaninos (na foto ao alto) otimizou a circulação no local

22 ARQUITETURA&AÇO

Fotos Marcelo Scandaroli

> Projeto arquitetônico: Anna Carolina Penna e Fábio Galvão > Colaboradores: Gabriel Farias, Maíra Carrilho, Mário de Bem,

Neili Farias e Maria Faro > Aço empregado: ASTM A 570, ASTM A 572 (escada) > Projeto estrutural: Alaxis Tecnologias Inovativas (escada),

Metaltec Esquadrias Ltda. (brises) > Execução da obra: Construtora Augusto Velloso S/A > Local: São Caetano do Sul, SP > Data do projeto: 2005 > Conclusão da obra: 2006

Escola Estadual Leandro Klein

> Área construída: 5.500 m²

> Área construída: 3.953 m² > Aço empregado: aço de maior resistência à corrosão > Projeto estrutural: Kurkdjian & Fruchtengarten

da Universidade de São Paulo (USP), construído entre 1916 e 1928 e projetado pelo escritório de Ramos de Azevedo.

> Fornecimento e montagem da estrutura metálica:

Projecta

> Local: São Paulo, SP > Data do projeto: 2004 > Conclusão da obra: 2006

Escola Estadual Jardim Ipanema

> Projeto arquitetônico: Ubyrajara Giliolli

A reforma iniciada em 2004 inverteu o a entrada, que antes ficava no segundo andar, passou para o nível da rua e tornou-se independente. Todos os pavimentos agora são interligados por uma circulação vertical central, composta pela escada principal metálica, elevador e monta-carga. Os elevados

> Projeto arquitetônico:

Ângelo Bucci e Álvaro Puntoni > Colaboradores:

Maria Isabel Imbronito, Juliana Braga, Ciro Miguel, Tobias Xavier e Omar Dalank

> Área construída: 4.210 m² > Aço empregado: ASTM A 36 > Projeto estrutural: Jorge Zaven Kurkdijian (consultor

estrutural) e Leo Annunziata (engenheiro estrutural) > Execução da obra: L’Annunziata e Cia.

pés-direitos da edificação, com mais de

> Local: São Paulo, SP

4 m, puderam ser divididos em mezani-

> Data do projeto: 2003

nos estruturados em aço, para acomo-

> Conclusão da obra: 2005

Escola Estadual Dr. Pedro de Moraes Victor

sentido de circulação da biblioteca, e

dar o acervo de livros e periódicos, que estruturas já existiam, de modo que o projeto apenas ampliou os mezaninos e permitiu que o acesso fosse mais bemdistribuído e mais seguro; novas escadas foram criadas, bem como patamares, corrimãos e peitoris”, explica Paulo Bruna. “O mesmo foi feito no acervo de periódicos, que já existia e que foi inteiramente restaurado.” (J.G.) M

> Projeto arquitetônico: Paulo Bruna > Colaboradores: Nestor Goulart Reis (consultor de

restauro), Sonia Gouveia (coordenadora do projeto), Camila Zanchetta (colaboradora) e Kenzo Abiko (estagiário) > Área construída: 2.850 m² > Aço empregado: ASTM A 36 > Projeto estrutural: Kurkdjian & Fruchtengarten > Execução da obra: Método Engenharia > Local: São Paulo, SP > Data do projeto: 2005 > Conclusão da obra: 2007

Biblioteca Faculdade de Medicina da USP

aumenta exponencialmente. “Algumas

ARQUITETURA&AÇO

23

Soluções multiuso EM ESCOLA PÚBLICA DE PALMAS, NO TOCANTINS, ESCRITÓRIO GESTO ARQUITETURA USA O AÇO PARA CRIAR ESTRUTURAS QUE PODEM SER FACILMENTE REPLICADAS EM OUTRAS CIDADES DA REGIÃO

EM 2000, O ESCRITÓRIO GESTO ARQUITETURA foi escolhido para inte-

protege o núcleo, componente inter-

grar o programa Fundescola (Fundo de Fortalecimento da Escola),

no da construção, composto de lajes

iniciativa federal que selecionava projetos para melhoria estrutu-

pré-moldadas que se apóiam em pór-

ral de escolas do Centro-Oeste, Norte e Nordeste. A ideia era que

ticos metálicos estruturais. As partes

os projetos fossem replicados em outras cidades, porém isso não

interagem de modo que a envoltória

aconteceu – apenas o projeto apresentado pelo Gesto Arquitetura,

protege a edificação das chuvas, ven-

a Escola Estadual Jardim Aureny III, em Palmas (TO), foi concreti-

tos e da irradiação solar. E o núcleo,

zado. Neste projeto, todos os elementos estruturais deveriam ser

entendido como o “miolo” da edifica-

facilmente repetidos em novas unidades. Desta forma, optou-se

ção, se distancia da envoltória para

por elementos industrializados, como a estrutura metálica, os pré-

formar as áreas internas delimitadas

moldados de concreto e as vedações em drywall.

pelos vedos.

A estrutura proposta para a escola emprega dois elementos cons-

“A estrutura metálica era bastante

trutivos, formados pela envoltória e pelo núcleo. A envoltória é com-

adequada para o caso, pela possibili-

posta por pilares de concreto pré-moldados, distantes 3,60 m uns dos

dade de maior precisão na confecção

outros, e por elementos de fechamento ora vazados (para facilitar

das peças, rapidez na montagem e

a ventilação) e ora translúcidos (o que auxilia na iluminação). Ela

minimização de desperdícios”, explica

As estruturas estr metálicas usadas n na obra agilizaram o processo construtivo e facilitam a ssua reprodução em outras es escolas

A A&AÇO 24 ARQUITETURA

José Newton Massafumi Yamato, coordenador do projeto.

A cobertura também é metálica, composta por treliças em formato

Acima, passarela coberta interliga os três blocos da escola e minimiza o calor.

Abaixo, detalhe da estrutura metálica que sustenta a parte interna da edificação

semicircular e atirantadas – o que as vãos de 6 m –, e está apoiada em pilares de concreto pré-moldados. O uso de telhas metálicas do tipo sanduíche proporciona conforto térmico e acústico. Paredes de drywall complementam a proteção termo-acústica. Enquanto os terrenos extremamente planos de Palmas facilitaram o projeto, o clima muito quente fez com que a escola necessitasse de proteção extra contra a

Fotos Secretaria Estadual de Educação de Tocantins / Leonardo Márquez

torna mais eficientes para vencer os

> Projeto arquitetônico: Newton

Massafumi Yamato e Tânia Regina Parma (Gesto Arquitetura Ltda.) > Colaboradores: Leonardo

Márquez e José Eduardo Rodrigues > Área construída: 2.000 m² > Aço empregado: ASTM A36 > Projeto estrutural: Yopanan C.P.

irradiação direta. Para isso, os arquitetos projetaram um espaço de

Rebello (Ycon Engenharia)

transição para as áreas externas e internas, criando áreas sombrea-

> Montagem da estrutura e

das e ventiladas, minimizando a transmissão do calor externo para

cobertura metálica: Construtora Centro Minas Ltda. > Execução da obra: Construtora

o interior e melhorando as condições de ventilação e temperatura.

O resultado foram três blocos interligados por passarelas cober-

Centro Minas Ltda.

tas, que atendem a tudo que o programa pedia: salas de aula,

> Local: Palmas, TO

biblioteca, salas de vídeo, laboratórios, quadra esportiva, área para

> Data do projeto: 2000

brinquedos específicos e pátios cobertos e descobertos. Isto permi-

> Conclusão da obra: 2002

tiu que a infra-estrutura escolar pudesse ser aproveitada também pela comunidade aos finais de semana. (C.V.) M ARQUITETURA&AÇO

25

Preservação e transparência RESTAURAR E ADAPTAR A NOVAS FUNÇÕES UMA CONSTRUÇÃO PÚBLICA DO INÍCIO DO SÉCULO XX – A E SCOLA E STADUAL B ARÃO DE M ONTE S ANTO – ERA O DESAFIO QUE O ESCRITÓRIO K RUCHIN ARQUITETURA ENFRENTOU. MAS, PARA ISSO, CONTOU COM UM GRANDE ALIADO: O AÇO

PROJETADA POR MANUEL SABATER EM 1909, a Escola Estadual

Muitas salas estavam fechadas, havia

Barão de Monte Santo foi construída em 1911 em Mococa, no inte-

infiltrações, muitas pichações... Assim,

rior paulista. Era uma escola-tipo, ou seja, um modelo que obedecia

o projeto de restauro precisava solu-

a uma experiência de seriação arquitetônica que buscava sintetizar

cionar estes aspectos, mas também

os padrões pedagógicos da época, com 10 salas de aula e quatro

atender a um programa de moderni-

ambientes administrativos desenvolvidos em torno de um pátio

zação de escolas públicas, que deve-

central descoberto. Com estilo neoclássico, a escola estava clara-

riam comportar salas de vídeo, de

mente baseada nos princípios de arquitetura panóptica, que preco-

computação, bibliotecas mais equipa-

nizavam a vigilância e a manutenção da ordem dentro dos espaços

das, acessos para deficientes, dentre

escolares, e ostentava belas passarelas e gradis metálicos.

outros quesitos.

No começo da década de 1990, o arquiteto Samuel Kruchin foi

Desta maneira, além da recupe-

contratado pela Fundação para o Desenvolvimento da Educação

ração da integridade física dos com-

(FDE) para restaurar o colégio. Ao longo dos anos, além da dete-

ponentes originais, como cobertura

rioração natural da construção, o edifício sofrera uma série de

frontal, esquadrias, forros, pinturas

intervenções que acabaram distanciando-o da concepção original.

murais, foi proposta a criação de um

26 ARQUITETURA&AÇO

novo anexo nos fundos da edificação.

Esta solução guiou-se pela lógica da composição construtiva original, que era fechada em si mesma, mas com um novo volume que com ela passaria a interagir. Para isto, o aço foi a escolha A utilização deste material como linguagem permitiu, além deste diálogo, a distinção formal das duas estruturas, a do início do século XX e a atual. “Mas o aço faz parte também de uma outra

Fotos Sérgio Guerrini

natural e mais apropriada.

lógica interessante”, revela Kruchin. “A escola está localizada numa zona climática muito quente, o que nos direcionou a criar uma ventilação muito boa nos espaços. Então, o aço foi uma solução perfeita para atender a esta necessidade, porque possibilitou um desenho mais leve, uma transparência interessante para a edificação e a instalação do programa em condições térmicas ótimas.”

O processo de restauração da escola não exigia apenas a recuperação da estrutura já existente, mas também a construção de novos espaços, como biblioteca e sala de vídeo, em um curto período. Presente em algumas estruturas originais da escola, o aço foi o material escolhido para as novas instalações, pois se adaptava melhor às condições climáticas locais e permitia criar um desenho mais leve, em harmonia com a antiga construção

As estruturas de aço foram montadas, aparafusadas e pintadas na obra. Detalhe: o desenho destes elementos foi inspirado nos traços das passarelas e gradis de ferro que existiam inicialmente. Kruchin revela, ainda, que a ideia de trabalhar com estrutura metálica enfatiza outro aspecto: a sustentabilidade, uma vez que se criam alternativas ao uso convencional e indiscriminado da madeira. Como se vê, preservar o passado e resgatar nosso patrimônio, atualizando conceitos construtivos e se adaptando a uma nova realidade ecológica, é o melhor caminho a ser trilhado. (I.G.) M

> Projeto arquitetônico: Samuel

Kruchin > Área construída: 3.500 m²

> Local: Mococa, SP > Data do projeto: 1991 > Conclusão da obra: 1995

> Cálculo estrutural: Ernesto

Tarnoczy

ARQUITETURA&AÇO

27

Escola experimental EM PROJETO MARCADO PELA EXPERIMENTAÇÃO, ESTRUTURAS METÁLICAS DÃO AR MAIS LEVE A ESCOLA DE GUARULHOS, E AJUDAM A VENCER DIFICULDADES IMPOSTAS PELO PRAZO CURTO E PELA TOPOGRAFIA ACIDENTADA DO TERRENO

VERTICALIDADE E VOLUMETRIA são as principais características do projeto arquitetônico da Escola Estadual Jardim Angélica III, localizada na periferia de Guarulhos, de autoria do escritório Núcleo de Arquitetura. A topografia acidentada, as dimensões reduzidas do terreno e o pequeno orçamento foram os desafios encontrados pelos arquitetos Luciano Margotto, Marcelo Ursini e Sérgio Salles, que optaram por sistemas construtivos industrializados e leves. de volume branco e compacto da escola, no entanto, dialoga perfeitamente com o entorno, marcado por residências “autoconstruídas”, típicas dessa

Fotos Nelson Kon

A linguagem arquitetônica do gran-

região da Grande São Paulo.

O esqueleto do edifício é composto por perfis de aço, um pré-requisi-

Na página ao lado, detalhe das vigas otimizadas da estrutura do vão onde se encontram as salas de aula e, acima, o prédio da escola, cuja arquitetura dialoga com o entorno

to solicitado pela Fundação para o Desenvolvimento da Educação (FDE), para a qual este projeto assume um

à estrutura principal. As vigas foram otimizadas (reduzidas). Os

caráter experimental. Além da estru-

demais perfis também foram otimizados em relação ao peso total

tura, o aço foi utilizado em toda a caixi-

da estrutura, liberando o projetista para o uso de perfis nas dimen-

lharia, nos guarda-corpos e em impor-

sões mais eficientes. Na laje utilizada, a combinação de EPS e con-

tantes elementos construtivos, como

creto forneceu leveza e resistência suficientes a ponto de dispensar

o grande coletor de águas pluviais.

os contraventamentos.

“Optamos por este material devido à

Internamente, o projeto centra-se no princípio de “construir

sua resistência, esbeltez e economia”,

o vazio”. A escola possui dois espaços vazios de grande presença.

afirma o arquiteto Luciano Margotto.

O primeiro, um pátio de 29 x 18 m, interliga na vertical os dois

O arquiteto destaca, ainda, as

pavimentos superiores e marca o caráter de liberdade e alegria da

dimensões das vigas em relação

escola. No centro está a quadra de esportes e, ao redor, os ambientes ARQUITETURA&AÇO

29

Fotos Nelson Kon

A passarela metálica, engastada na estrutura, leva ao pavimento da quadra de esportes. O fechamento tem uma estreita faixa sem vedação, que garante a entrada e circulação de ar no pátio. Acima, vista dos painéis de concreto celular autoclavado fixados aos perfis metálicos

de vivência que se debruçam sobre ela. O segundo vazio, de 29 x 2m, atravessa na vertical os dois pavimentos inferiores e marca a articulação das salas de aula na forma de galeria vertical.

Uma passarela metálica atirantada na estrutura leva ao pavimento da quadra de esportes, cujo fechamento possui uma faixa estreita sem vedação que garante a entrada e circulação de ar no pátio.

A estrutura principal da edificação foi toda executada em perfis de aço, “mas o aspecto construtivo fundamental é a relação entre fechamentos e estrutura”, diz Luciano Margotto. Na parte superior do volume, internamente prevalece a ideia de galpão, enquanto que no exterior prevalece a ideia de unidade: peças metálicas compõem os ambientes de vivência enquanto painéis leves, externos à estrutura, formam planos únicos nas fachadas. Nos pavimentos inferiores, o conceito é oposto, com a estrutura revelando o ritmo da construção também do lado de fora. “Por fim, é importante destacar a utilização da luz natural na definição do caráter das duas partes do programa: equipamento e escola”, finaliza Luciano Margotto. (D.P.) M

> Projeto arquitetônico: Luciano

Margotto, Marcelo Ursini e Sérgio Salles (Núcleo de Arquitetura) > Colaboradores: Amanda C.

Spadotto, André Ciampi, Luís Cláudio M. Dias, Rodolfo Scaletsky, Rodrigo Scaletsky e Simone Neves > Área construída: 4.618,17 m² > Aço empregado: aço patinável

de maior resistência à corrosão > Projeto estrutural: Hauy

& Bechara Engenheiros Associados > Fornecimento da estrutura

metálica: Projecta Grandes Estruturas Ltda. > Execução da obra: JHD

Construções > Local: Guarulhos, SP > Data do projeto: 2004 > Conclusão da obra: 2006

30 ARQUITETURA&AÇO

Endereços > ESCRITÓRIOS DE ARQUITETURA

Carolina Penna Arquitetura Rua Cardoso de Almeida, n° 313 – cj. 101 – São Paulo (SP) Tel.: (11) 3666-8526 www.carolinapenna.com Gesto Arquitetura Ltda.

Av. Pedroso de Morais, n° 580 – cj. 101 – São Paulo (SP) Tel.: (11) 3815-4345 Grupo Novo Arquitetura e Planejamento Urbano Av. Bady Bassitt, n° 3.338 – São José do Rio Preto (SP) Tel.: (17) 3232-8333 Kruchin Arquitetura Rua Capote Valente, n° 830 – São Paulo (SP) Tel.: (11) 3081-4432/ 3086-9090 www.kruchin.com.br Núcleo de Arquitetura Rua Alagoas, n° 900 – piso superior – São Paulo (SP) Tel.: (11) 3826-9790 E-mail: nucleoarq@uol.com.br SPBR Av. Brigadeiro Faria Lima, n° 1.234 – cj. 121 – São Paulo (SP) Tel.: (11) 3815-1171 www.spbr.arq.br Sylvio E. de Podestá Arquitetura Rua Santo Antônio do Monte, n° 476 – Belo Horizonte (MG) Tel.: (31) 3296-3426 www.podesta.arq.br Ubyrajara Giliolli Arquitetos Associados Ltda.

Rua Maria Antonia, n° 281 – cj.104 – São Paulo (SP) Tel.: (11) 3256 5570 E-mail: u.gilioli@uol.com.br

> PROJETO ESTRUTURAL

Andrade Rezende Engenharia de Projetos Rua Carmelo Rangel, n° 898 – Curitiba (PR) Tel.: (41) 3342-8575 E-mail: comercial@ andraderezende.com.br www.andraderezende.com.br Engecalc Engenharia e Projetos Estruturais Rua Gal. Sena Vasconcelos, n° 36 – São Paulo (SP) Tel.: (11) 3722-2139 Ernesto Tarnoczy Rua Helena, n° 218 – cj. 902 – Vila Olímpia – São Paulo (SP) Tel.: (11) 3845-5838 E-mail: etj@uol.com.br Hauy & Bechara Engenheiros Associados Rua Abílio Soares, n° 233 – cj. 104 – São Paulo (SP) Tel.: (11) 3887-8988 E-mail: hauyengenharia@ terra.com.br Kurkdjian & Fruchtengarten Rua George Eastman, n° 6 – 6º andar – São Paulo (SP) Tel.: (11) 3758-8416 Techneaço Engenharia Ltda.

Av. Assis Chateaubriand, n° 74 – Belo Horizonte (MG) Tel.: (31) 3213-8001 www.techneaco.com.br Ycon Engenharia Rua Fidalga, n° 27 – São Paulo (SP) Tel.: (11) 3816-0441 www.ycon.com.br

> CONSTRUTORAS

CCM – Construtora Centro Minas Ltda.

Rua Mto. Dele Andrade, n° 25 – Belo Horizonte (MG) Tel.: (31) 3281-786 Construcap CCPS Engenharia e Comércio R. Bela Cintra, n° 24 – São Paulo (SP) Tel.: (11) 3017-8000 www.construcap.com.br Construtora Augusto Velloso S/A Rua Major Quedinho, n° 111 – 17º andar – São Paulo (SP) Tel.: (11) 3258-2155 www.augustovelloso.com.br Implantação Planejamento e Engenharia Ltda.

Rua Cipriano Barata, n° 2.317 – São Paulo (SP) Tel.: (11) 2915-0877 www.ipe.eng.br

Sobrosa Construtora Travessa Ubirassanga, nº 35 – Campo Belo – São Paulo (SP) Tel.: (11) 5561-7505 www.sobrosa.eng.br > ESTRUTURA METÁLICA

Brafer Construções Metálicas Av. das Araucárias, n° 40 – Araucária (PR) Tel.: (41) 3641-4600 E-mail: brafer@brafer.com www.brafer.com Metaltec Esquadrias Ltda.

Estrada Caiapiá, n° 1.181 – Jd. Maria Teresa – Cotia (SP) Tel.: (11) 4614-5950 Projecta Av. Projecta, n° 798 – Cumbica – Guarulhos (SP) Tel.: (11) 2085-4355 www.projecta.com.br

JHD Construções e Comércio Av. Dr. Luiz Mendes Almeida, n° 2.622 – Sorocaba (SP) Tel.: (15) 3221-9763 L’Annunziata e Cia. Av. Magalhães Castro, n° 332 – Butantã – São Paulo (SP) Tel.: (11) 3814-5733 E-mail: annunziata@ annunziata.com Método Engenharia S.A Praça Professor José Lannes, nº 40 – 1º andar – Vila Olímpia – São Paulo (SP) Tel.: (11) 5501-0000 www.metodo.com.br Plante Engenharia Ltda.

Al. da Serra, n° 500 – sl. 504/508 – Nova Lima (MG) Tel.: (31) 3286-8388 www.planteengenharia. com.br Racional Engenharia Av. Chedid Jafet, n° 222 – São Paulo (SP) Tel.: (11) 3732-3777 www.racional.com.br RMA Engenharia Integrada Rua Gomes de Carvalho, n° 1.666 – São Paulo (SP) Tel.: (11) 3847-3522 www.rma.com.br ARQUITETURA&AÇO

31

expediente

Apoio:

NÚMEROS ANTERIORES: Os números anteriores da revista Arquitetura & Aço estão disponíveis para

Revista Arquitetura & Aço Uma publicação trimestral da Quadrifoglio Editora para o CBCA (Centro Brasileiro da Construção em Aço) CBCA: Av. Rio Branco, 181 – 28º andar 20040-007 – Rio de Janeiro/RJ Tel.: (21) 2141-0001 cbca@ibs.org.br www.cbca-ibs.org.br Conselho Editorial Catia Mac Cord Simões Coelho – CBCA/IBS Marcelo Micali – CSN Paulo Cesar Arcoverde Lellis – Usiminas Roberto Inaba – Cosipa Ronaldo do Carmo Soares – Gerdau Açominas Silvia Scalzo – ArcelorMittal Tubarão

download na área de biblioteca do site: www.cbca-ibs.org.br

Supervisão Técnica Sidnei Palatnik

PRÓXIMA EDIÇÃO:

Publicidade Sidnei Palatnik – Tel.: (11) 8199-5527 arquiteturaeaco@ajato.com.br cbca@ibs.org.br

Envelope

Quadrifoglio Editora Rua Lisboa, 493 – 05413-000 – São Paulo/SP Tel.: (11) 6808-6000 cbca@arcdesign.com.br

MATERIAL PARA PUBLICAÇÃO: Contribuições para as próximas edições podem ser enviadas para o CBCA e serão avaliadas pelo Conselho Editorial de Arquitetura & Aço. Entretanto, não nos comprometemos com a sua publicação. O material enviado deverá ser acompanhado de uma autorização para a sua publicação nesta revista ou no site do CBCA, em versão eletrônica. Todo o material recebido será arquivado e não será devolvido. Caso seja possível publicá-lo, o autor será comunicado. É necessário o envio das seguintes informações em mídia digital: desenhos técnicos do projeto, fotos da obra, dados do projeto (local, cliente, data do projeto e da construção, autor do projeto, engenheiro calculista e construtor) e dados do arquiteto (endereço, telefone de contato e e-mail).

& 32 ARQUITETURA AÇO

Direção Cristiano S. Barata Coordenação Editorial Julia Garcez Redação Ângela Barretto, Camila Vasconcellos, Deborah Peleias e Ísis Gabriel Revisão Deborah Peleias Projeto Gráfico e Editoração Cibele Cipola e Jefferson Moura (estagiário) Pré-impressão e Impressão Cantadori / Ibep Endereço para envio de material: Revista Arquitetura & Aço – CBCA Av. Rio Branco, 181 – 28º andar 20040-007 – Rio de Janeiro/RJ cbca@quadried.com.br É permitida a reprodução total dos textos, desde que mencionada a fonte. É proibida a reprodução das fotos e desenhos, exceto mediante autorização expressa do autor.

Associação Brasileira da Construção Metálica A ABCEM reúne fabricantes de estruturas e coberturas metálicas, empresas de galvanização, indústria de componentes e materiais complementares, escritórios e profissionais de arquitetura e engenharia.

Principais programas e atividades: Desenvolvimento e qualificação de mão de obra Cursos, Workshops, Seminários, Palestras Programas de Qualidade Promoção e disseminação da construção metálica no mercado brasileiro

Participe

www.abcem.org.br

2010

www.construmetal.com.br

PERFIS GERDAU AÇOMINAS. FUNDAMENTAIS PARA AS MELHORES OBRAS. Toda obra pede uma excelente fundação e uma ótima estrutura, e os Perfis Gerdau Açominas são os melhores para isso. Além de custo competitivo, eles garantem limpeza no canteiro de obra, rapidez na construção e inteligência no processo de instalação.

E você conta com a qualidade Gerdau Açominas por dentro da sua obra.

11 3094 6550 perfis@gerdau.com.br www.gerdau.com.br/perfisgerdauacominas
