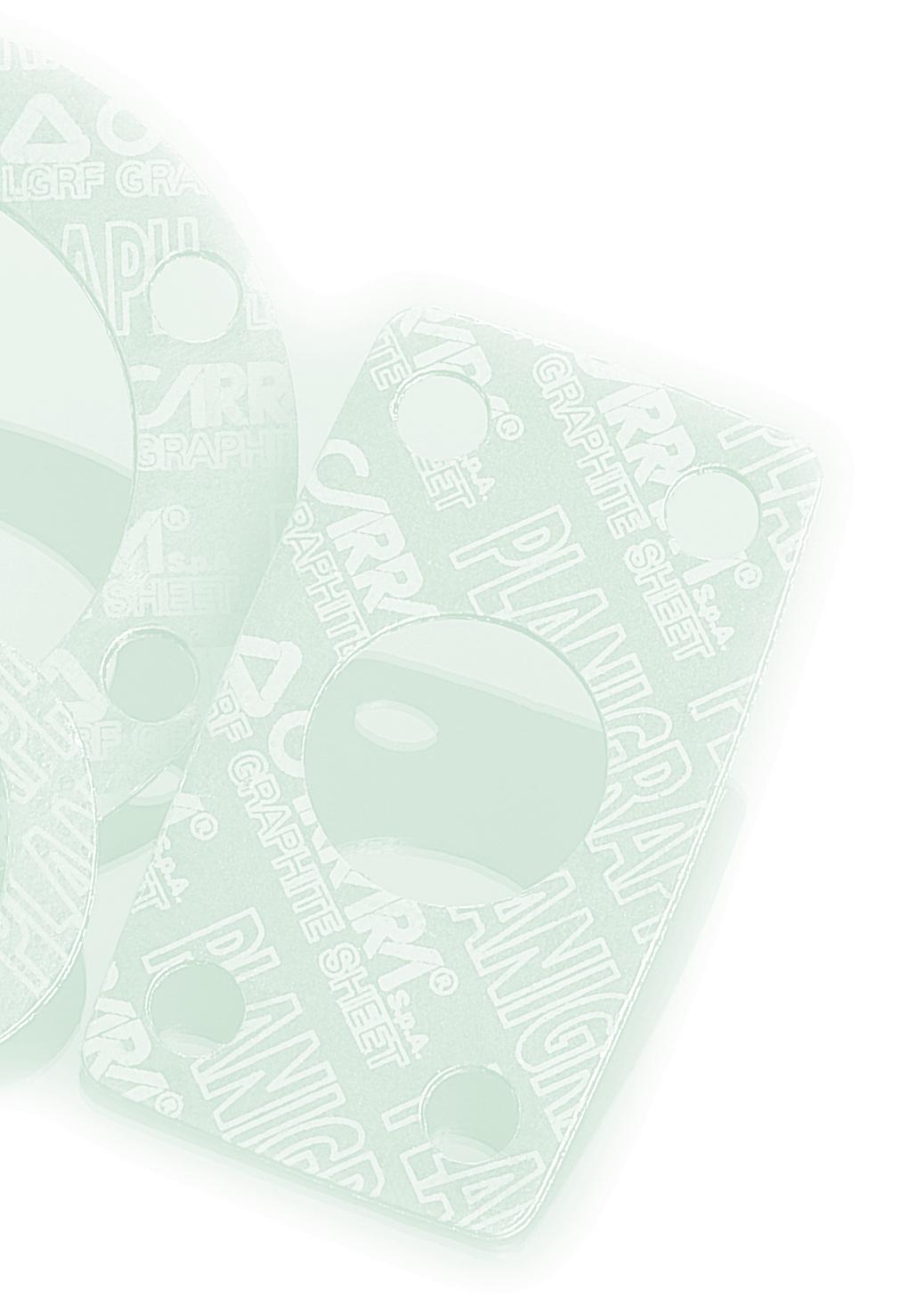

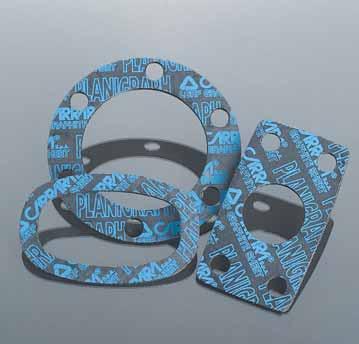

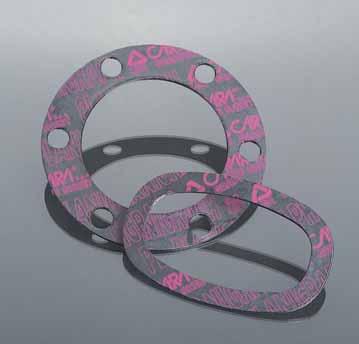

PLANIGRAPH®
Feuilles et joints en graphite
• Planigraph® LG - LGR - LGRF
• Planigraph® Metalbond
• Planigraph® Cross Over
PLANIFLEX®
Feuilles et joints sans amiante
• Planiflex® PF 13
• Planiflex® PF 41 - PF 41G
• Planiflex® PF 63 - PF 63R - PF 64 - PF 65
• Planiflex® PF 81 - PF 81R
PLANIFLON®
Feuilles et joints en PTFE
• Planiflon® B10
• Planiflon® B13
• Planiflon® E12

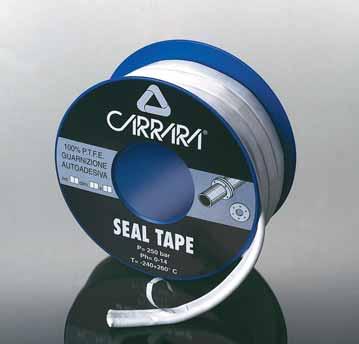

• Planiflon® Seal Tape

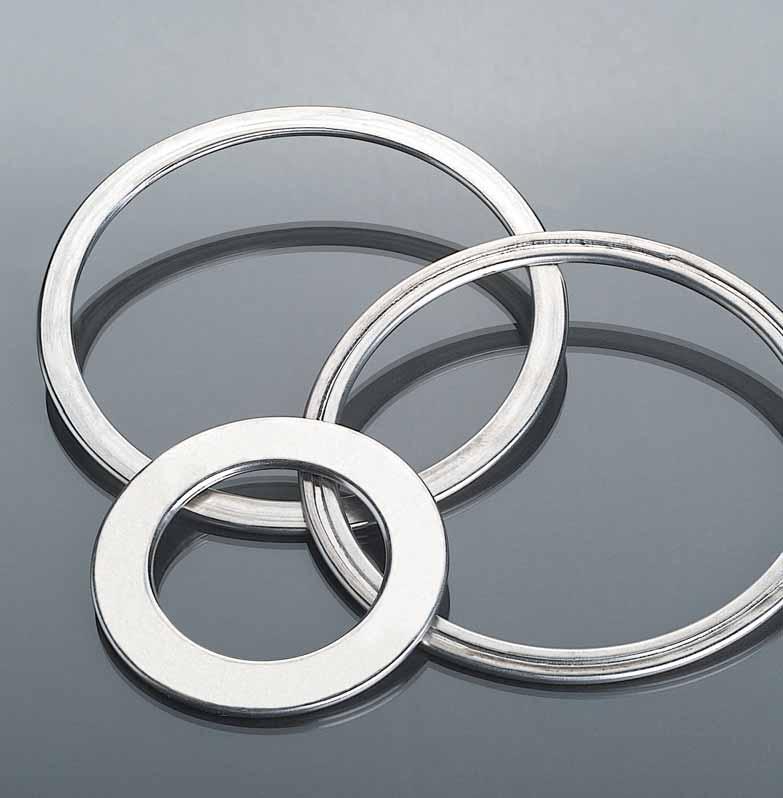

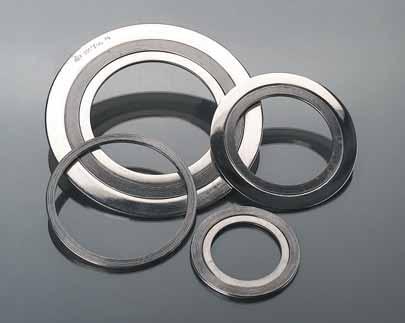

PLANISTEEL
Joints métalliques
• Planisteel SW
• Planisteel MJ
• Planisteel MJS
• Planisteel GG
• Planisteel RJ
Une qualité compétitive
Pour celui qui doit gérer tous les jours des produits en graphite, il suffit d’un rapide coup d’œil pour remarquer la différence entre deux joints de fabricants différents, même si ce sont apparemment les mêmes. Les produits de Carrara S.p.a. sont toujours identifiables et certifiés. Il vous suffira de toucher le produit renforcé pour remarquer la forte adhérence entre le graphite et l’acier et la compacité extrême du produit en graphite pur.
Carrara fournit d’abord des performances, pas simplement un produit.
Les produits de Carrara S.p.a. sont reconnaissables à leur couleur : le vert correspond au modèle LG, le rose au LGR et le bleu au LGRF. Carrara S.p.a. réfléchit en permanence à la garantie des performances et à la simplification du travail de maintenance.
La gamme Planigraph‘ comporte trois types de feuilles :
• LG graphite pur
• LGR graphite pur / feuillard lisse 316L
• LGRF graphite pur / feuillard inox à picots 316L
Tous les modèles sont disponibles aux formats suivants :
• 1 000 mm x 1 000 mm (40” x 40”)
• 1 500 mm x 1 500 mm (60” x 60”)
L’épaisseur peut être comprise entre 0,4 et 5,0 mm (1/64” à 3/16”).
Toutes les feuilles Planigraph® sont traitées avec un inhibiteur de corrosion.
Planigraph® LG
Le graphite pur sans insert
Les joints en graphite pur LG sont parfaitement adaptés aux applications sur accouplements à plateaux à basse pression ou utilisés comme organes d’étanchéité à support métallique. Le graphite pur présente une résistance médiocre à la traction ; il est donc toujours conseillé d’adopter une épaisseur réduite (de 0,4 à 1,0 mm) pour obtenir une étanchéité parfaite.
Densité du graphite
Teneur en carbone
Taux de cendres
Matièr insert
Epaisseur insert
Compressibilité
Reprise
Etanchéité aux gaz DIN 3535
Relaxation à chaud DIN 52913
Température
“m” facteur
“y” facteur gr/cm3 % % AISI mm % % cm3/min N/mm2 °C
Ne pas utiliser avec vapeur oxydante; avec oxygene et air température maximum 400° C.
Taille 1.000 x 1.000 40” x 40” 1.500 x 1.500 60” x 60”
Epaisseur 0.4 ÷ 5.0 1/64” ÷ 3/16”
Planigraph® LGR
Le graphite pur en feuillard lisse
Les joints en graphite pur LGR offrent d’excellentes performances lorsqu’ils sont appliqués sur le chapeau d’un robinet ou d’une vanne et sur les accouplements à plateaux des échangeurs de chaleur. Une meilleure étanchéité peut être obtenue grâce au bord intérieur du joint. Pour obtenir une étanchéité parfaite avec ce type de joint, il est recommandé d’adopter une épaisseur de 1,5 mm.
Densité du graphite
Teneur en carbone
Taux de cendres
Matièr insert
Epaisseur insert
Compressibilité
Reprise
Etanchéité aux gaz DIN 3535
Relaxation à chaud DIN 52913
Température
“m” facteur
“y” facteur
Ne pas utiliser avec vapeur oxydante; avec oxygene et air température maximum 400° C.
Taille
1.000 x 1.000 40” x 40” 1.500 x 1.500 60” x 60”
Epaisseur 0.4 ÷ 5.0 1/64” ÷ 3/16”
Planigraph® LGRF
Le graphite pur en feuillard inox a picots
Les joints en graphite pur LGRF sont les plus polyvalents et d’application universelle sur les brides et accouplements à plateaux des échangeurs de chaleur. Une meilleure résistance à la perméabilité peut être obtenue grâce au bord intérieur du joint. Pour obtenir une étanchéité parfaite avec ce type de joint, il est recommandé d’utiliser une épaisseur de 2 mm.
Densité du graphite
Teneur en carbone
Taux de cendres
Matièr insert
Epaisseur insert
Compressibilité
Reprise
Etanchéité aux gaz DIN 3535
Relaxation à chaud DIN 52913
Température
“m” facteur
“y” facteur gr/cm3 % % AISI mm % % cm3/min N/mm2
Ne pas utiliser avec vapeur oxydante; avec oxygene et air température
Taille
1.000 x 1.000 40” x 40” 1.500 x 1.500 60” x 60”
Epaisseur 0.4 ÷ 5.0 1/64” ÷ 3/16”
• Low Emission • Fire Safe

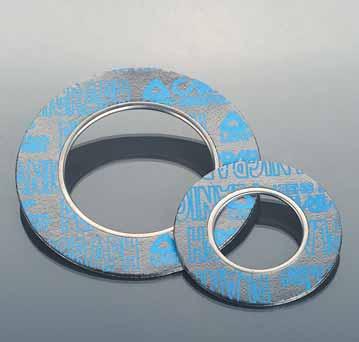

Planigraph® Metalbond
L’anneau de protection
Planigraph® Metalbond est un joint Planigraph‘ muni d’une bague intérieure de renfort qui augmente l’efficacité du joint ; cette solution permet un épanchement minime du liquide par la partie la plus chargée de ce joint.
Economie et longue durée
La bague d’acier empêche l’érosion du bord intérieur du joint tout en prévenant les infiltrations entre le graphite et la feuille de renfort. Etant donné que le graphite n’entre pas en contact direct avec le liquide, la propriété mécanique du joint reste inchangée sur toute la durée. Une durée de vie du joint prolongée, une réduction plus que considérable des émissions fugitives de liquide et de gaz, garantit une plus grande sécurité au feu, de bonnes performances et économiques.
Le liquide ne génère pas d’érosion sur le graphite
graphite n’entre pas en contact avec le fluide
émissions fugitives de liquide et de gaz minimes
ACIDS
boric acid
bromic acid
hydrochloric acid
chromium sulphate acid up to 20%*
hydrochloric acid
hydrofluoric acid
nitric acid 20-65%
nitric acid up to 20%
phosphoric acid up to 20%
sulphuric acid up to 70%*
sulphuric acid from 70 to 100%, up to 100 °C
sulphurous acid
ORGANIC ACIDS
acetic acid
acrylic acid
hexachlorophenylacetic acid
formic acid
maleic acid
monochloroacetic acid
phthalic acid
phenylacetic acid
stearic acid
sulphonic acid
tartaric acid
trichloroacetic acid
ALKALIS
ammonium solutions
caustic potash
caustic soda
potassium hydroxide up to 400 °C
sodium hydroxide up to 400 °C
ALCOHOLS
ethyl alcohol
glycolic alcohol
isopropyl alcohol
methyl alcohol
ALDEHYDES
acetaldehyde
benzaldehyde
formaldehyde
Planigraph® Fluides compatibles
OTHER ORGANIC SUBSTANCES
acrylonitrile
carbon disulphide
dimethylsulphoxide
epichlorohydrin
phenol
mercaptan
nitrobenzene
silicon siloxane
thionyl chloride
OTHER INORGANIC SUBSTANCES
bleach hydrazine
hydrogen peroxide, 85%
sulphur
AMMINES
aniline
diethylamine
triethylamine ethanol
KETONES
acetone
methyl ethyl ketone
isobutyl methyl ketone
ESTERS
amyl ester of acetic acid
ethylbuyl ester
ethyl ester of acrylic acid
ETHERS
dioxin
diethyl ether
diphenyl ether
methyl ethynyl ether
GAS/VAPOUR
air up to around 550 °C
ammonia
bromidric acid
carbon dioxide up to around 600 °C
carbon monoxide
chlorine
sulphur hexafluoride
hydrochloric acid
hydrofluoric acid
nitrogen
nitrogen dioxide
nitrogen monoxide
oxygen up to around 350 °C
sulphidric acid
sulphur dioxide
steam up to 600 °C
HYDROCARBONS
benzene
ethylene
iso-octane
propane
propylene
styrene
xylene
HALOGENATED HYDROCARBONS
chlorobenzene
chloroform
carbon tetrachloride
MELTED METALS
aluminium
copper
gold
lead
magnesium
mercury
potassium up to 350 °C
silver
sodium up to 350 °C
tin
zinc
TECHNICAL MIXES
diathermic oils
engine oils
hydraulic fluid
paint thinners
petrol
petroleum
transformer oils
MELTED SALTS
borate, soda, potash
calcium chloride
potassium hydrogen sulphate
WATER-BASED SALINE SOLUTIONS
borates
bromide
carbonate
chloride
chromate, 20% conc.
floride
iodide
nitrate
nitrite
phosphate
sulphate
Le tableau des fluides compatibles arrive par l’expérience d’emploi. L’utilise des informations est sous la responsabilité de l’utilisateur. Carrara S.p.a. décline toutes responsabilités pour un emploie non correct des joints.
Un nouveau monde de joints

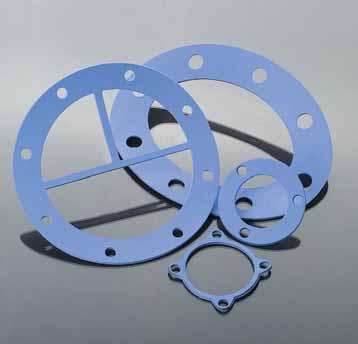

La nouvelle gamme de feuilles sans amiante Planiflex® est en mesure de répondre à toutes les exigences techniques que l’on peut obtenir de cette catégorie de joints. Recherchez parmi les différents modèles et vous trouverez ce qu’il vous faut! Carrara S.p.a. vous garantit une qualité optimale des produits, ainsi qu’une certification supérieure.
Planiflex® : un nouveau pas en avant pour vous en donner plus !
Les modèles suivants font partie de la gamme
Planiflex® :

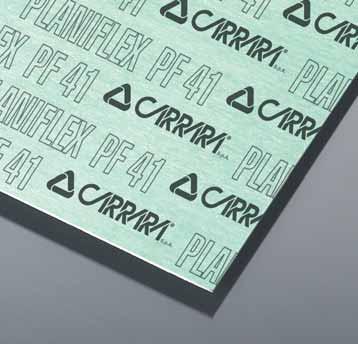

• PF 41, NBR en cellulose et caoutchouc, fiable, idéal pour les applications générales, disponible également en version graphitée PF41G et renforcée par un filet PF41RG.
• PF 65, fibres minérales et caoutchouc NBR, le HAUT de gamme, de prestige, accompagné d’un certificat, idéal pour les applications vapeur et les hydrocarbures, disponible également en version standard PF 64, économique PF 63 et renforcée par un filet PF 63 R.
• PF 81, fibres aramide, graphite et caoutchouc NBR, disponible également dans la version à filet PF 81R.
• PF 13, fibres spéciales et caoutchouc CSM, utilisé pour les applications comportant des produits chimiques forts.
Vous trouverez toutes les fiches techniques et autres modèles de la gamme Planiflex® sur www. carrara.it.
Planiflex® le joint sympa !
Compressibilité
ASTM F 36/J
Reprise élastique
ASTM F 36/J
Résistance mini. à la rupture
DIN 52910
Relaxation à chaud
DIN 52913
16 h, 300 °C, 50 N/mm2
16 h, 175 °C, 50 N/mm2
Étanchéité aux gaz
DIN 3535/6
Immersion dans les fluides

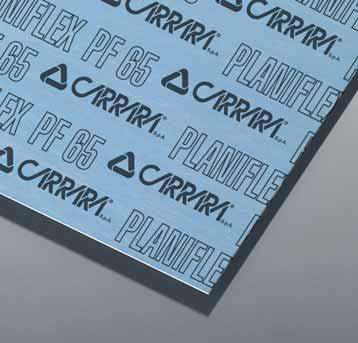

Planiflex® PF 65
L’Excellence
PF 65 est un matériau présentant une excellente caractéristique de relaxation des contraintes, parfait pour les applications à vapeur. Utilisable sur les huiles, le gaz, les carburants et les acides minéraux.
composition
• Fibres de verre • NBR
ASTM F 146
ASTM oil no. 3, 5 h, 150 °C
ASTM Fuel B, 5 h, 23 °C
HNO3 50%, 1 h, 65 °C
H2SO4 65%, 48 h, 23 °C
Conditions d’emploi limits
Témperature maximale
* Témperature continuelle
- Avec vapeur
* Préssion P x
Les valeurs indiqués se referrent à l’épaisseur 2mm; Tollérances: épaisseur 0,10 ÷ 0,25 mm; longeur: ± 50 mm; largeur ± 50 mm;
* Les paramètres P, T et pH sont mutuellement en corrélation. N’utilisez pas les produits en associant simultanément leurs valeurs maximales sans demander l’avis de Carrara S.p.a.
Taille
1.500 x 1.500 60” x 60”
3.000 x 1.500 120” x 60”
4.500 x 1.500 180” x 60” Epaisseur 0.4 ÷ 5.0 1/64” ÷ 3/16”
Compressibilité
ASTM F 36/J
Reprise élastique
ASTM F 36/J
Résistance mini. à la rupture
DIN 52910
Relaxation à chaud
DIN 52913
16 h, 300 °C, 50 N/mm2
16 h, 175 °C, 50 N/mm2
Étanchéité aux gaz
DIN 3535/6
Immersion dans les fluides

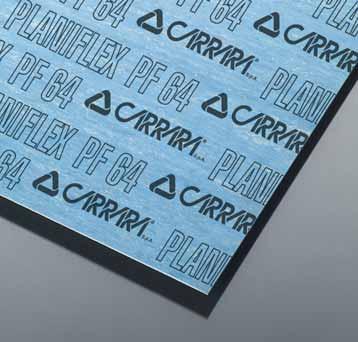

Planiflex® PF 64
La Polyvalence
PF 64 est un matériau présentant un excellent niveau de certification. Utilisable avec les huiles, le gaz, les carburants et les acides minéraux.
composition
• Fibres aramide
• NBR
ASTM F 146
ASTM oil no. 3, 5 h, 150 °C
ASTM Fuel B, 5 h, 23 °C
HNO3 50%, 1 h, 65 °C
H2SO4 65%, 48 h, 23 °C
Conditions d’emploi limits
Témperature maximale
* Témperature continuelle
- Avec vapeur
* Préssion
Les valeurs indiqués se referrent à l’épaisseur 2mm; Tollérances: épaisseur 0,10 ÷ 0,25 mm; longeur: ± 50 mm; largeur ± 50 mm;
* Les paramètres P, T et pH sont mutuellement en corrélation. N’utilisez pas les produits en associant simultanément leurs valeurs maximales sans demander l’avis de Carrara S.p.a.
Taille
1.500 x 1.500 60” x 60”
3.000 x 1.500 120” x 60”
4.500 x 1.500 180” x 60”
Epaisseur 0.4 ÷ 5.0 1/64” ÷ 3/16”
Compressibilité
ASTM F 36/J
Reprise élastique
ASTM F 36/J
Résistance mini. à la rupture
DIN 52910
Relaxation à chaud
DIN 52913
16 h, 300 °C, 50 N/mm2
16 h, 175 °C, 50 N/mm2
Étanchéité aux gaz
DIN 3535/6
Immersion dans les fluides

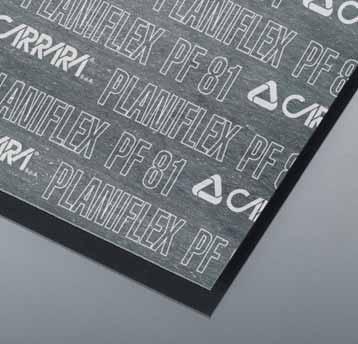

Planiflex® PF 81
L’Energie
PF 81 est un excellent matériau présentant des propriétés thermiques et chimiques optimales. Résistant à la vapeur, aux huiles, au gaz, aux carburants, aux alcalias et aux acides faibles.
composition
• Fibres aramide et fibres de carbone • NBR
ASTM F 146
ASTM oil no. 3, 5 h, 150 °C
ASTM Fuel B, 5 h, 23 °C
HNO3 50%, 1 h, 65 °C
N/mm 2 - Fb/inch
N/mm2 - Fb/inch N/mm2 - Fb/inch
H2SO4 65%, 48 h, 23 °C
Conditions d’emploi limits
Témperature maximale
* Témperature continuelle
- Avec vapeur
* Préssion
P x T
Les valeurs indiqués se referrent à l’épaisseur 2mm; Tollérances: épaisseur 0,10 ÷ 0,25 mm; longeur: ± 50 mm; largeur ± 50 mm;
* Les paramètres P, T et pH sont mutuellement en corrélation. N’utilisez pas les produits en associant simultanément leurs valeurs maximales sans demander l’avis de Carrara S.p.a.
Taille
1.500 x 1.500 60” x 60”
3.000 x 1.500 120” x 60”
4.500 x 1.500 180” x 60”
Compressibilité
ASTM F 36/J
Reprise élastique
ASTM F 36/J
Résistance mini. à la rupture
DIN 52910
Relaxation à chaud
DIN 52913
16 h, 300 °C, 50 N/mm2
16 h, 175 °C, 50 N/mm2
Étanchéité aux gaz
DIN 3535/6
Immersion dans les fluides

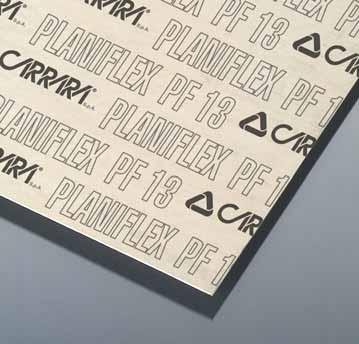

Planiflex® PF 13
L’Agressivité
PF 13 est un matériau présentant une excellente résistance chimique, utilisable avec différentes substances, les alcalias et acides très agressifs.
composition
• Fibres aramide • CSM
ASTM F 146
ASTM oil no. 3, 5 h, 150 °C
ASTM Fuel B, 5 h, 23 °C
HNO3 50%, 1 h, 65 °C
H2SO4 65%, 48 h, 23 °C
Conditions d’emploi limits
Témperature maximale
* Témperature continuelle
- Avec vapeur
* Préssion
Les valeurs indiqués se referrent à l’épaisseur 2mm; Tollérances: épaisseur 0,10 ÷ 0,25 mm; longeur: ± 50 mm; largeur ± 50 mm;
* Les paramètres P, T et pH sont mutuellement en corrélation. N’utilisez pas les produits en associant simultanément leurs valeurs maximales sans demander l’avis de Carrara S.p.a.
Taille
1.500 x 1.500 60” x 60” 3.000 x 1.500 120” x 60” 4.500 x 1.500 180” x 60” Epaisseur 0.4 ÷ 5.0 1/64” ÷ 3/16”
Compressibilité
ASTM F 36/J
Reprise élastique
ASTM F 36/J
Résistance mini. à la rupture
DIN 52910
Relaxation à chaud
DIN 52913
16 h, 300 °C, 50 N/mm2
16 h, 175 °C, 50 N/mm2
Étanchéité aux gaz
DIN 3535/6
Immersion dans les fluides

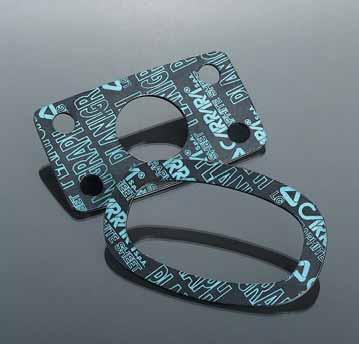

Planiflex® PF 41
L’Economie
PF 41 est le matériau courant destiné aux applications générales. Economique, sûr, testé.
composition
• Fibres organiques • NBR
ASTM F 146
ASTM oil no. 3, 5 h, 150 °C
ASTM Fuel B, 5 h, 23 °C
HNO3 50%, 1 h, 65 °C
N/mm 2 - Fb/inch
N/mm2 - Fb/inch N/mm2 - Fb/inch
H2SO4 65%, 48 h, 23 °C
Conditions d’emploi limits
Témperature maximale
* Témperature continuelle
- Avec vapeur
* Préssion
x T
Les valeurs indiqués se referrent à l’épaisseur 2mm; Tollérances: épaisseur 0,10 ÷ 0,25 mm; longeur: ± 50 mm; largeur ± 50 mm;
* Les paramètres P, T et pH sont mutuellement en corrélation. N’utilisez pas les produits en associant simultanément leurs valeurs maximales sans demander l’avis de Carrara S.p.a.
Taille
1.500 x 1.500 60” x 60”
3.000 x 1.500 120” x 60” 4.500 x 1.500 180” x 60”
÷ 3/16”
Acetamide
Acetic acid 10%
Acetic acid 100%
Acetic ester
Acetone
Acetylene
Adipic acid
Air
Alum
Aluminium acetate
Aluminium chlorate
Aluminium chloride
Ammonia
Ammonium bicarbonate
Ammonium chloride
Ammonium hydroxide
Amyl acetate
Aniline
Asphalt
Barium chloride
Benzene
Benoic acid
Boric acid
Borax
Butane
Butyl alcohol
Butyric acid
Calcium chloride
Calcium hydroxide
Carbon disulphide
Carbon dioxide
Chloroform
Chloryne, dry
Chloryne, wet
Chromic acid
Citric acid
Copper acetate
Creosote
Cresol
Cyclohexanol
Cycloexanone
Decaline
Dibenzyl ether
Dimethyl formamide
Dowtherm
Ethane
Ethyl acetate
Ethyl alcohol
Ethyl chloride
Ethylene
Ethylene glycol
Formic acid 10%
Formic acid 85%
Formaldehyde
Freon 12
Freon 22
Fuel oil
Gasoline
Glycerine
Heptane
Hydraulic oil (mineral)
Hydraulic oil
(Phosphate ester type)
Hydraulic (Glycol based)
Hydrazine
Planiflex®
Fluides de processus compatibles
Hydrogen
Isobutane
Isooctane
Isopropyl alcohol
Kerosene
Lead acetate
Lead arsenate
Magnesium sulphate
Mallic acid
Methane
Methanol
Methyl chloride
Methylene dichloride
Methyl ethyl ketone
Milk
Mineral oil type ASTM no. 1
Naphtha
Nitric acid 20%
Nitric acid 40%
Nitric acid 96%
Nitrobenzene
Nitrogen
Octane
Oleic acid
Oleum
Oxalic acid
Oxygen
Palmitic acid
Pentane
Perchloroethylene
Phenol
Phosphoric acid
Potassium acetate
Potassium bicarbonate
Potassium carbonate
Potassium chloride
Potassium dichromate
Potassium hydroxide
Potassium iodide
Potassium nitrate
Potassium permanganate
Propane
Pyridine
Salycilic acid
Silicon oil
Soap
Sodium aluminate
Sodiem bicarbonate
Sodium bisulphite
Sodium carbonate
Sodium chloride
Sodium cyanide
Sodium hydroxide
Sodium sulphate
Sodium sulphide
Starch
Steam
Stearic acid
Sugar
Sulphuric acid 20%
Sulphuric acid 96%
Tar
Tartaric acid
Toluene
Transformer oil
Trichlorethylene
Water
White Spirit
Xylene

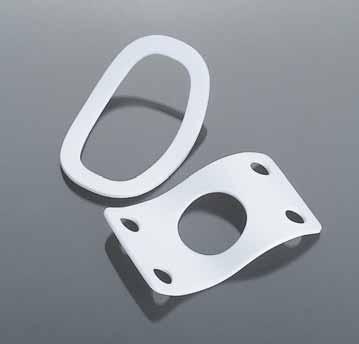

Planiflon®
PTFE Planiflon® La gamme de produits en PTFE Planiflon® s’enrichit de nouveaux modèles pour mieux répondre aux exigences techniques des clients. Recherchez parmi les différents produits et vous trouverez votre solution ! Le Planiflon®‘, c’est un pas en avant pour ne pas rester à la traîne !
Parmi la gamme PLANIFLON®, citons les modèles :
• RUBAN D’ETANCHEITE PLANIFLON® SEAL TAPE SC, le ruban adhésif en PTFE expansé
• Le PLANIFLON® B10, PTFE à matières avec charge spéciales
• Le PLANIFLON® B11, PTFE modifié
• Le PLANIFLON® E12, PTFE expansé
Vous trouverez toutes les fiches techniques et autres modèles de la gamme Planiflon® sur www.carrara.it.
Le PTFE qui innove!
• Low Emission
Planiflon® B10
L’élasticité
Planiflon® B10 est un PTFE modifié chargé dont l’élasticité vous étonnera. Un produit unique en son genre, sûr et facile à découper, LONGUE DUREE, garantissant une grande élasticité, même en présence de gradients thermiques et de charges oscillantes.
composition
Densité relative
Dureté
Température maximale
Compressibilité
Reprise élastique
Ralaxation sous contrainte
Déformation
• PTFE pur vierge • chargé en matières minérales complexes Taille 1.200 x 1.200 48” x 48” 1.500 x 1.500 60” x 60”
Normes utilisées
ASTM D792
ASTM D2240
ASTM F36A
ASTM F36A
DIN 52913
ASTM F38
Valeurs Gr / cm3 Shore D °C % % N/mm2 %
Mesurées 2.2 - 2.3 90 - 98 -200 / +260
Epaisseur 0.80 ÷ 3.20 1/32” ÷ 1/8”

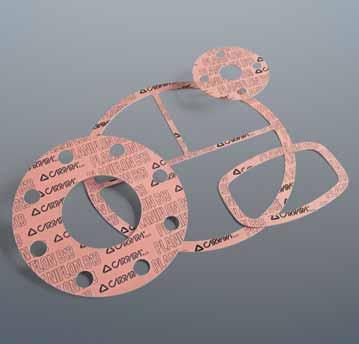

Planiflon® B13
La sécurité
Planiflon® B13 est un PTFE modifié à matières avec charge spéciales. Un produit de haute technologie unique en son genre à grande résistance à la déformation à long terme et à élasticité garanties, même en présence d’un gradient thermique et de charges oscillantes.
composition
• PTFE pur modifié • chargé en matières de charge minérales complexes
Couleur Rose
Composition
PTFE haute performance remplie de Silice
Densitég/cm3 2.2
Plage de températ. de fonctionnement °C-200/+260
Pression Max de fonctionnementBar80
P x T max
Bar x °C
Épaisseur 0,5 ÷ 2,0 mm12000
Épaisseur 3,0 mm8500
Fuites mg* s-1*m-1 < 0.05
Relaxation de fluage%< 24
Plage de compression%> 4
Fuites DIN 3535-6%> 1,7
Fourchette de pH-0-14
Taille
1.200 x 1.200 48” x 48” 1.500 x 1.500 60” x 60”
Epaisseur 0.80 ÷ 3.20 1/32” ÷ 1/8”
Planiflon® E12
La souplesse
Planiflon® E12 est un PTFE expansé. Un excellent produit, très souple et élastique, idéal pour les applications sur bride en fibre de verre pour la faible force de torsion requise.
composition
• PTFE pur expansé
Densité relative
Dureté
Température maximale
Compressibilité
Reprise élastique
Ralaxation sous contrainte
Déformation
Normes utilisées
ASTM D1457
ASTM D2240
ASTM F36A
ASTM F36A
DIN 52913
ASTM F38
Valeurs Gr / cm3 Shore D °C % % N/mm2 % Mesurées 0,8 50 - 60 -200 / +260 45 14 30 5

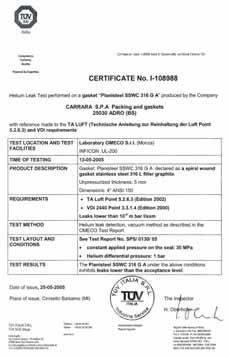

Planisteel SW
Elasticité et sécurité : le Planisteel SW !
La gamme de produits spiralés Planisteel SW englobe tous les types de joints permettant de réaliser l’étanchéité des accouplements à plateaux de tous types. Les joints sont fabriqués aux dimensions dans les aciers stipulés par les réglementations et selon les spécifications imposées par les applications industrielles, des plus courantes au plus spécifiques. Le spiralé est un joint qui doit répondre à l’exigence de compressibilité et d’élasticité pour garantir l’étanchéité. Pour cette raison, Carrara produit des spiralés sur des machines modernes à serrage contrôlé de l’enroulement, permettant de toujours offrir un produit répondant aux spécifications techniques détaillées des réglementations. Grâce à la polyvalence de nos propres installations, nous pouvons assurer des livraisons rapides, même pour des séries en quantités limitées. En outre, nous offrons un conseil et une assistance technique qui est obtenu par un effort constant de travail d’équipe à forte motivation.
Testez la différence, testez Planisteel SW !
Matériau des joints
1/2
3/4
1
1
1
2
2
3
4
5
6
8
10
12
14
de centrage
0.117” 0.131” épaisseur
0.175” épaisseur
Diamètre anneau interne d1
Diamètre interne joint d2
Diamètre extèrieur joint d3
Diamètre anneau extèrieur de centrage d4
ASME B 16,47 SERIES B
26
28
30
32
34
36
38
40
42
44
46
48
50
52
54
56 1409,7 1403,4 1403,4 1428,8
58
Facteurs des joints M&J
Planisteel MJ - MJS - GG
Carrara S.p.a. réalise des joints plats PLANISTEEL dans tous les matériaux et des garnitures intérieures pour tuyauteries et échangeurs de chaleur, selon les modèles suivants :
MJ 10
MJ 12
MJ 14
MJ 16
MJ 18
MJ 19
MJ 22
Planisteel MJPlanisteel MJS
Planisteel GG
GG 10
GG 20
GG 30
C13
C14
C15 C16

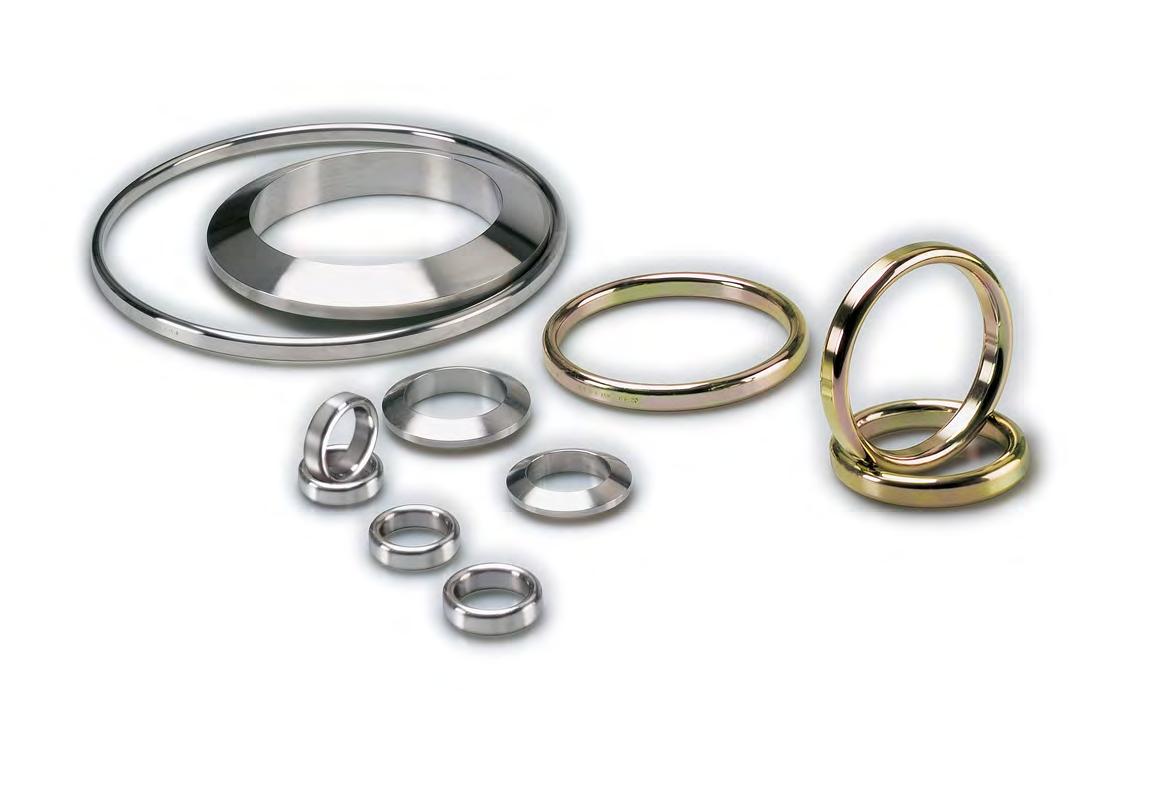

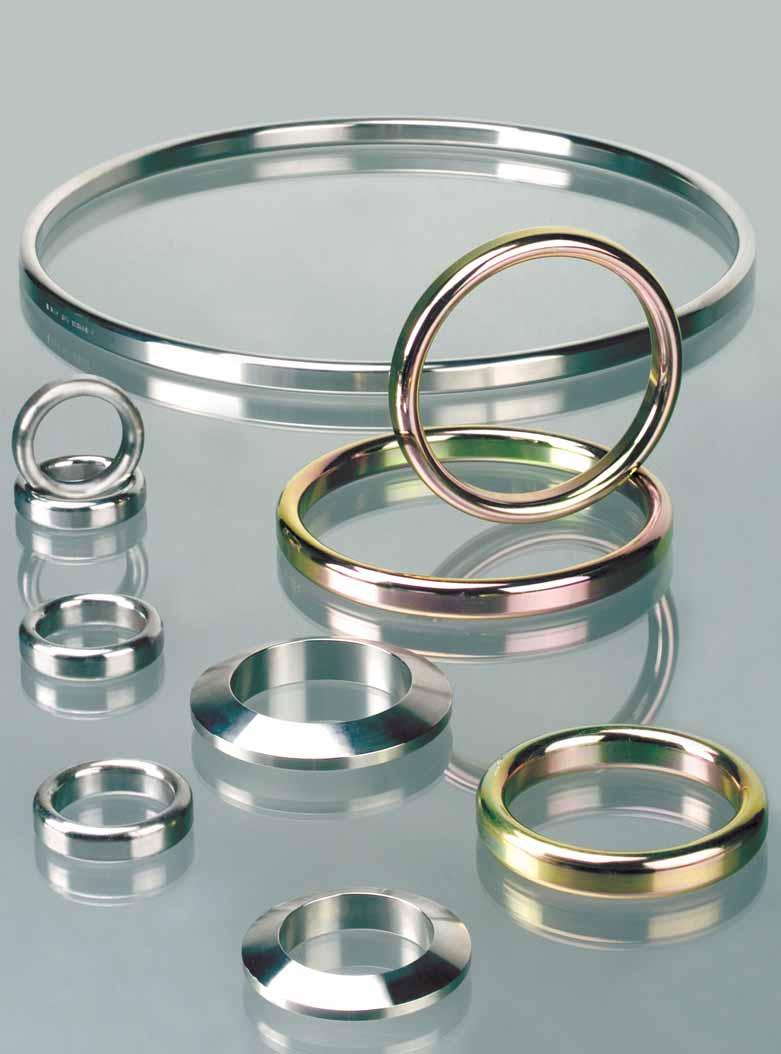

Planisteel RJ
Les joints annulaires Planisteel RJ sont fabriqués conformément aux normes API 6A et ASME B16.20 pour les applications à haute température et à haute pression. Les surfaces de contact entre le joint et la bride doivent impérativement être réalisées avec une attention particulière pour garantir le maximum de performances du joint. Grâce à nos équipements modernes et au soin particulier mis à la fabrication, nous pouvons garantir une dureté de surface et des tolérances véritablement parfaites. Les joints annulaires Planisteel RJ sont disponibles dans tous les aciers inoxydables et dans tous les alliages d’acier.
0,47 0,50 0,63 0,30 0,52 0,55 0,34 0,60 1,14 0,65 0,39 0,73 1,88 0,44 0,78 0,85 1,05 2,26 0,56 1,09 1,95 3,69 0,69 1,30 2,35 7,68 0,87 1,53
R66 R67 R68
R72
Oval 4,98 0,98 10,47 1,73 3,09 7,33 1,12 1,94 3,47 10,07 1,28 2,20 5,35 11,43 1,38 2,99 5,85 15,05 1,66 5,11 12,10
R82 R84 R85 R86 R87 R88 R89 R90 R91 R92
R96
0,94
5,03 0,90 11,09 1,69 3,04 7,54 1,03 1,89 3,40 10,53 1,18 2,15 5,27 11,95 1,27 2,92 5,77 15,94 1,53 5,01 12,46 22,06 1,40 3,86 0,23 0,25 0,40 0,65 0,72 1,22 1,13 2,05 7,10 0,92 7,40 7,90 8,47 12,08 12,75 13,51 0,95 16,79 21,83 23,39 24,95 31,49 33,35

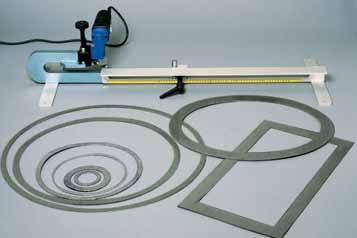

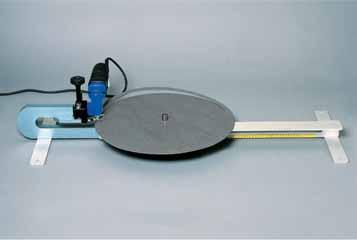

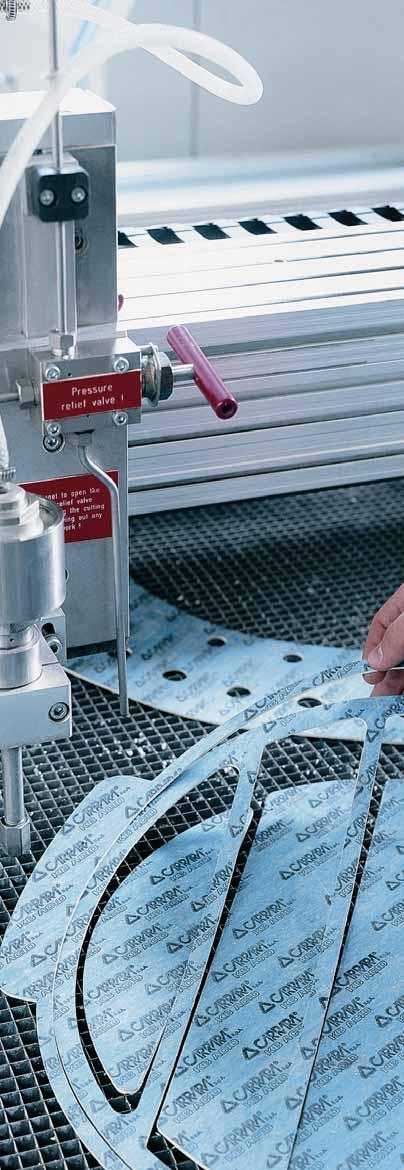

Easy Cutter: une lame facile à
manipuler, votre outil de coupe
Easy Cutter est le découpeur pour obtenir facilement et vitement joints de tous types. C’est simple à employer, très sure, il vous deviendra indispensable pour gérer les petites urgences du joint qu’il faut tout de suite.
Carrara S.p.a. a, dans sa gamme de produits, une série étendue de tresses en graphite permettant de répondre à tout type d’exigence technique.
Toutefois, Carrara S.p.a. présente également un large ensemble d’autres produits.
Toutes les fichestechniques des tresses et autres produits Carrara S.p.a. se trouvent sur
Demandez votre mot de passe et vous pourrez accéder à des informations et à des services d’une grande utilité pour votre travail.
Les caractéristiques figurantsur les fichestechniques sont les résultats d’essais réalisés dans les laboratoires de Carrara S.p.a., d’essais réalisés par des laboratoires indépendants et le fruit de l’expérience tirée de l’utilisation des produits dans des applications industrielles et professionnelles. Le choix du bon produit et son installation dans les règles constituent un facteur décisif pour le bon fonctionnement du produit lui-même. Carrara S.p.a. décline toute responsabilité en cas de dommages matériels ou corporels imputables à une utilisation abusive, à une mauvaise utilisation ou à une utilisation des produits dans une configurationnon optimale. Carrara S.p.a. se réserve le droit de modifierles caractéristiques techniques exposées sans être tenue de communiquer cette modificationaux tiers.
www.carrara.it
Les textes et les tableaux de ce catalogue sont la propriété de Carrara S.p.A. Toute reproduction, même partielle, pour une divulgation impropre est interdite.
Emballages tressés
Grande gamme de presse-étoupes qualifiés API 622, ISO 15848, BAM et FDA pour toutes les applications industrielles.
Composants pour Soupape
Sièges pour joint d’étanchéité souple ou métalliques pour vannes à bille et gate, kit siège/bille équipé avec tous les joints.
Joints de Bride Métallique
Planisteel est la gamme de joints spirométalliques, Camprofile et de joints annulaires conformément aux standards internationaux ou personnalisables sur demande.
Joints plats pour Bride
Planigraph, Planiflon et Planiflex plaques et joints d’étanchéité pour toutes les applications.
Joints Mécaniques
Les joints d’étanchéité mécaniques Single Stationary Multiples Springs Cartridge et Metal Bellows Single Cartridge sont les principaux produits de notre gamme.
Kit d’Isolation
Le kit d’isolation des brides pour la protection cathodique est une de nos spécialités.
Envir. FERP Division
LDAR et SMART LDAR, suivi de réservoirs et de systèmes de vapeur, services de conseils environnementaux 3D.
