20 26
AMBIENTE DOCCIA
INFORMAZIONI
PUOI TROVARE
NELLE NOSTRE
TABELLE?
Il listino prezzi è uno strumento utile e completo per creare il vostro spazio doccia. Nelle pagine di questo catalogo troverete tutte le informazioni necessarie per scegliere la vostra cabina doccia e altri accessori per la doccia sia che si tratti di un prodotto standard o di un prodotto su misura adattato alle vostre esigenze particolari.
Le tabelle di ogni serie di cabine doccia ti informano su:
Nome della serie. Configurazione.
Caratteristiche della cabina doccia.
Schemi per la scelta delle dimensioni.
Tabelle delle cabine in magazzino.
Tabella delle cabine su richiesta.
Icone informative
Le icone seguenti sono state progettate per facilitare l’acquisizione di informazioni rapide sui nostri prodotti.
ICONOGRAFIA E VETRI
Misure: indicano la dimensione minima e massima entro cui la cabina può essere installata, ovvero il suo livello di compensazione
Spessore del vetro
Spessore del vetro
Altezza standard
guida inferiore
inferiori
Altezza speciale
Chiusura magnetica disponibile
Altezza standard
Sistema di pulizia facile
Oltre a queste informazioni, troverete anche informazioni generali sul modello di cabina doccia (tipo di vetro, reversibilità o meno, trattamento anticalcare...) e il disegno tecnico della configurazione scelta, che riporta le dimensioni riportate nella tabella. Un insieme di informazioni che faciliteranno la scelta della vostra cabina doccia con totale garanzia e soddisfazione. FRONTAL DE
Altezza: dimensione totale della cabina, con tutti suoi elementi.
Accesso: indica il passaggio utile offerto dalla cabina di quella misura
Finitura: indica la finitura dei profili
Imballaggio: numero di scatole in cui è contenuto il prodotto
Tipo di finitura del vetro: (vetro, traslucido, fumé e serigrafato)
Espansione/ Compensazione
Espansione/ Compensazione tra pareti
Non utilizzare prodotti abrasivi
Reversibile
Opzione speciale su richiesta. Verificare tempi di consegna con il distributore locale

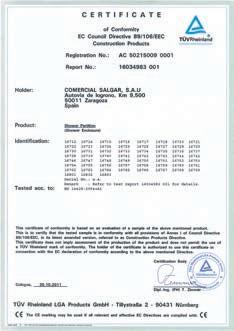

Certificato da TUV
Prodotto realizzato in conformità con le linee guida normative della comunità Europea
EN-12150
EN-14428
EN-14527
ENV-12633
Cuscinetti
Altezza del piatto da 26 a 30 mm a seconda della larghezza
Peso X m2
Piatto alleggerito
Rioja: griglia in acciaio inox
Pompeya: griglia nello stesso colore e materiale della piatto
Antibatterico
Senza
Serigrafia sfumata con colore a scelta (RAL)
Anti scivolo certificato UNE- En 12633
È GARANZIA DI QUALITÀ
In Salgar garantiamo la massima qualità nella produzione dei nostri prodotti, Questo viene certificato sulla base di:
- Normativa internazionale EN 14428, che stabilisce i requisiti per le cabine doccia, nonché per la marcatura CE. Test effettuato dall’organizzazione internazionale
TÜV Rheiland.
- Regolamento Europeo sui Prodotti da Costruzione Nº305/2011
- Norma UNE EN 12150 Vetro per edifici. Vetro di silicato sodo-calcico di sicurezza temprato termicamente.
- Norma EN 14527:2016+A1:2019 Piatti doccia per uso domestico.
- Norma UNE-ENV 12633:2003 Metodo per determinare il valore di resistenza a scivolamento/scorrimento di pavimenti lucidi e non lucidati.
Proprietà ottimali della chiusura
Resistenza alla corrosione
Resistenza al cambio secco-umido
Durabilità e stabilità
Massima resistenza
Pulizia facile
DECLARACIÓN DE PRESTACIONES (DoP)
Documento N.º DoP Nº 06 De acuerdo con el Reglamento Europeo de Productos de Construcción Nº 305/2011 para el producto: PLATO DUCHA
1. Nombre y código de identificación de los productos: Plato Ducha. Descripción y códigos se encuentran en el Anexo de la presente declaración. 2. Tipo, código número de serie otro elemento, el cual identifique el producto de acuerdo con la disposición del Art. 11, párrafo 4: Véase en el Anexo de la presente declaración. 3. Nombre dirección del fabricante o importador o distribuidor de acuerdo con la disposición del Art. 11, párrafo 5: COMERCIAL SALGAR S.L. Autovía de Logroño, Km 9,5 50011 Zaragoza (España)
4. Uso del producto de acuerdo con la especificación armonizada, según lo designado por el fabricante: Higiene personal Uso doméstico. 5. Sistema o sistemas de evaluación y verificación de la constancia de las prestaciones del producto: Sistema 4. 6. Nombre dirección de contacto del Organismo Notificado: N/A. 7. Prestaciones declaradas:
Características esenciales Prestaciones Especificaciones técnicas armonizadas Aptitud para la limpieza. Clase 1 EN 14527:2006 + A1 Durabilidad. Clase
Las prestaciones del producto identificado en el punto son conformes con las prestaciones declaradas en el punto 7. La presente declaración de prestaciones se emite bajo la única responsabilidad del fabricante importador o distribuidor indicado en el punto 3.
Para que así conste se expide en Zaragoza, 24 de Abril de 2024
COME MISURARE LA TUA CABINA DOCCIA?
Livello della base di appoggio
Controllare il livello della base della cabina doccia. È inoltre consigliabile verificare che la base su cui poggerà sia correttamente livellata. A tale scopo, è possibile utilizzare una livella a bolla d’aria. Il fatto che ci siano alcune piccole irregolarità non è un problema grave per le cabine con struttura con telaio, ma nel caso di cabine che hanno un numero ridotto di profili e soprattutto per quelle che non hanno profili di compensazione, è fondamentale verificare la perfetta aderenza e il livellamento della base con le pareti.
PER CABINE DOCCIA FRONTALI
Assicurati sempre di misurare due volte
· Per le installazioni frontali, dobbiamo sempre misurare il punto più alto (A), il punto medio (M) e il punto più basso (B)
· Delle tre misurazioni che prendiamo A/M/B noi prenderemo come riferimento la più piccola e compenseremo la dimensione più grande con il profilo di compensazione
· Controllare se le 3 misurazioni rientrano nel range di una delle referenze delle cabine Salgar. Esempio: Helsinki 22452, 136-140 centimetri. L’ideale è sottrarre 0,5 cm dalla misura più piccola e controllare se rientrano tutte nel range.
· Nel caso in cui qualcosa non rientri nel range, è SEMPRE LA MISURA PIÙ GRANDE che viene compensata con i profili di compensazione.
· Esempio: A è 139, M è 138,5 e B è 138 cm. Togliamo 0,5 a B e vediamo che la differenza massima è da 137,5 a 139 cm, totale 1,5 cm, che rientra nel range dei codici e che la compensazione della parete doccia, 2 cm per lato, copre la mancata corrispondenza.
PER CABINE DOCCIA
· Piatto fuori terra o da incasso/a pavimento?
· I due lati si misurano comunque dal muro al bordo del piatto.
· Nei casi di piatto a pavimento, la cabina è sempre leggermente più piccola della dimensione totale del piatto. Es: Helsinki, cod. 22465, misure nominali piatto 700x900, misure schermo 675-695 e 875-895 mm.
Nei casi di piatto ad incasso o a terra, la cabina doccia, solo per motivi estetici, deve cadere sulla giunzione del piatto e del pavimento. Dobbiamo calcolare le due misure fino a quelle giunture e vedere se la cabina si adatta allo stesso modo
ANGOLARI
TAVOLA GENERALE FINITURE
Trasparente
Argento lucido Nero opaco
Satinato Fumé
Serigrafia sfumata con colore a scelta (RAL)

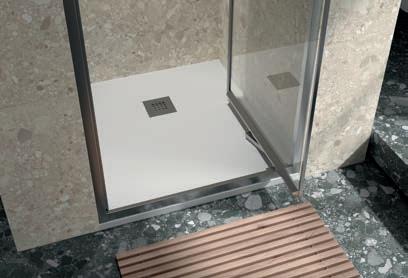

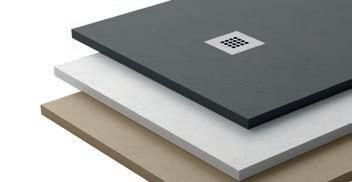

La gamma di piatti RIOJA incorporati da Salgar fa un salto di qualità, profondità di gamma e design grazie alla finitura Stone che garantisce un’antiscivolo superiore.
Massima qualità e funzionalità per configurare il tuo bagno.
Piatti con superficie in pietra antiscivolo.
Massima qualifica con certificato di classe 3
Piatto doccia alleggerito
Piatti extra fini 26-30 mm a seconda della larghezza
Resistente agli urti leggeri
Facile pulizia, non utilizzare prodotti aggressivi
Include griglia in acciaio inossidabile cromato lucido
Rivestimento in Gel Coat sanitario
Proprietà antibatteriche
800
800
Piatti doccia / Spessore 28mm
Piatti su misura Spessore 28mm - Indicare la finitura (RAL) *

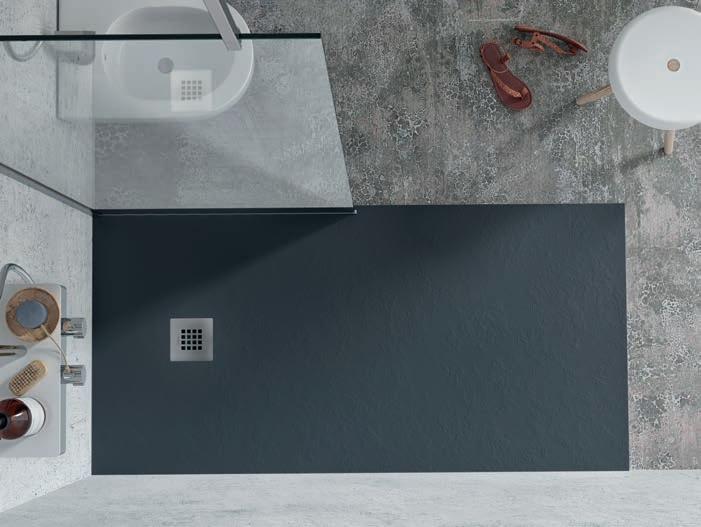

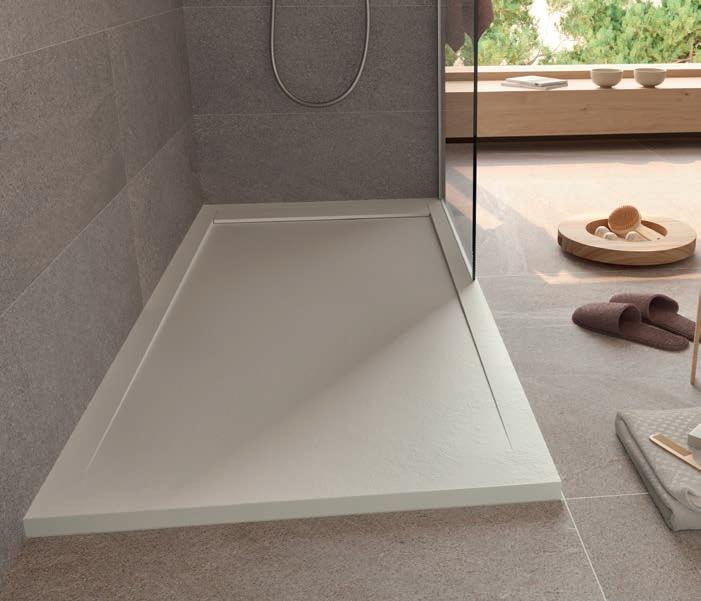

La gamma di piatti Pompeya unisce design, modernità, funzionalità e stile. Dona un tocco di design al tuo bagno grazie alla cornice del piatto Pompeya.
Ci adattiamo al tuo spazio: Puoi scegliere un piatto POMPEYA standard nei colori bianco, sabbia e antracite oppure personalizzare il colore per creare un bagno unico, selezionando il tuo colore preferito dalla cartella RAL.
Per ordinare questi piatti, specificare il COD della misura e del colore scelti ed indicare il RAL nell’ordine se scegli questa opzione.
PIATTI DOCCIA POMPEYA PIATTI DOCCIA / PIATTO DOCCIA DA 28
700 X 1400 81909 465 81937 465 81957 465 82114 549
700 X 1500 81910 500 81938 500 81958 500 82116 584
700 X 1600 81911 546 81939 546 81959 546 82117 628
700 X 1700 81912 568 81940 568 81960 568 82118 651
700
800 X 1000 81914 398 81943 398 81962 398 82120 481
800 X 1100 81915 421 81944
800
800
800
Piatti doccia / Spessore 28mm
Piatti su misura
Spessore 28mm - Indicare la finitura (RAL) *
Sabbia
Bianco
Antracite
ATLAS
In SALGAR abbiamo il fermo obiettivo di fornire le soluzioni più pratiche, funzionali ed estetiche. Dal proposito di essere un riferimento nell’arredo per il bagno, nasce il rivestimento a parete ATLAS.

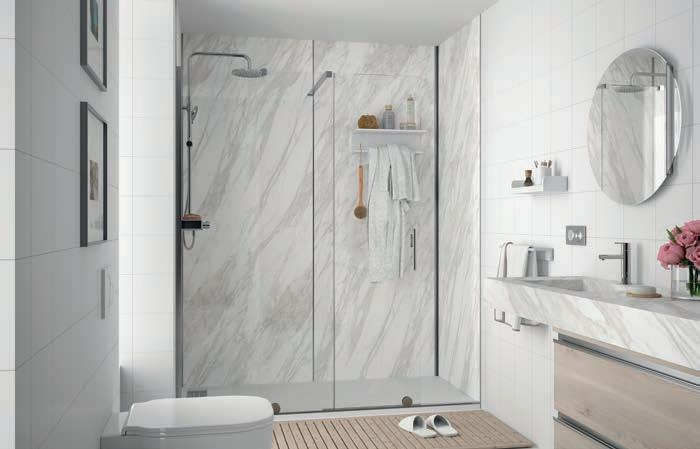

Il rivestimento a parete ATLAS trasformerà il tuo bagno rapidamente, facilmente ed economicamente in uno spazio nuovo e rinnovato di cui godere.
Il rivestimento ATLAS aderisce facilmente alle piastrelle e alle pareti con il nostro adesivo specifico ad alta resistenza. I pannelli sono realizzati in composito idrorepellente di spessore 4 mm con due strati di alluminio, 1220 mm x 2550 mm, un materiale resistente e ideale per le aree a contatto con l’acqua.
Nuovi pannelli con struttura pieghevole, progettati per una facile movimentazione e un assemblaggio ottimizzato, garantendo un’installazione più rapida, precisa ed efficiente.
I pannelli di rivestimento atlas
PANNELLI DOCCIA
PRIMA DOPO
Rovere Havana Rovere Montana
Cemento Pietra grafite Marmo bianco Rioja bianco
Su richiesta
Profilo di unione tra pannelli frontali
Profilo terminale
Profilo per angolo interno
Profilo per angolo esterno
Profili per pannelli in alluminio anodizzato lucido
Le dimensioni del pannello non includono le dimensioni del profilo. Vedere il disegno del profilo.
Le dimensioni del pannello non includono le dimensioni del profilo. Vedere il disegno del profilo.

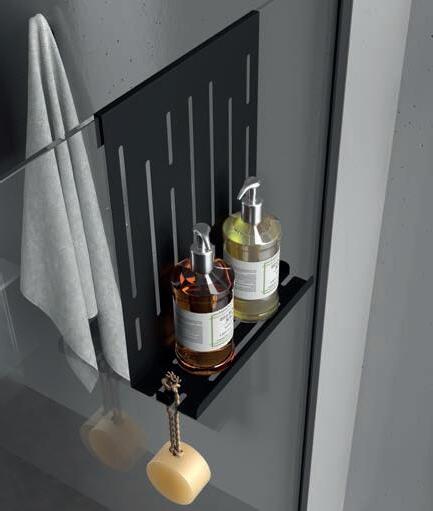

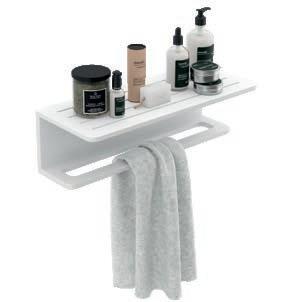

Portasapone
Portasapone
[Heaven] [Heaven bath]
FRONTALE
FRONTALE FISSO
FRONTALE
FRONTALE FISSO + PORTA A BATTENTE

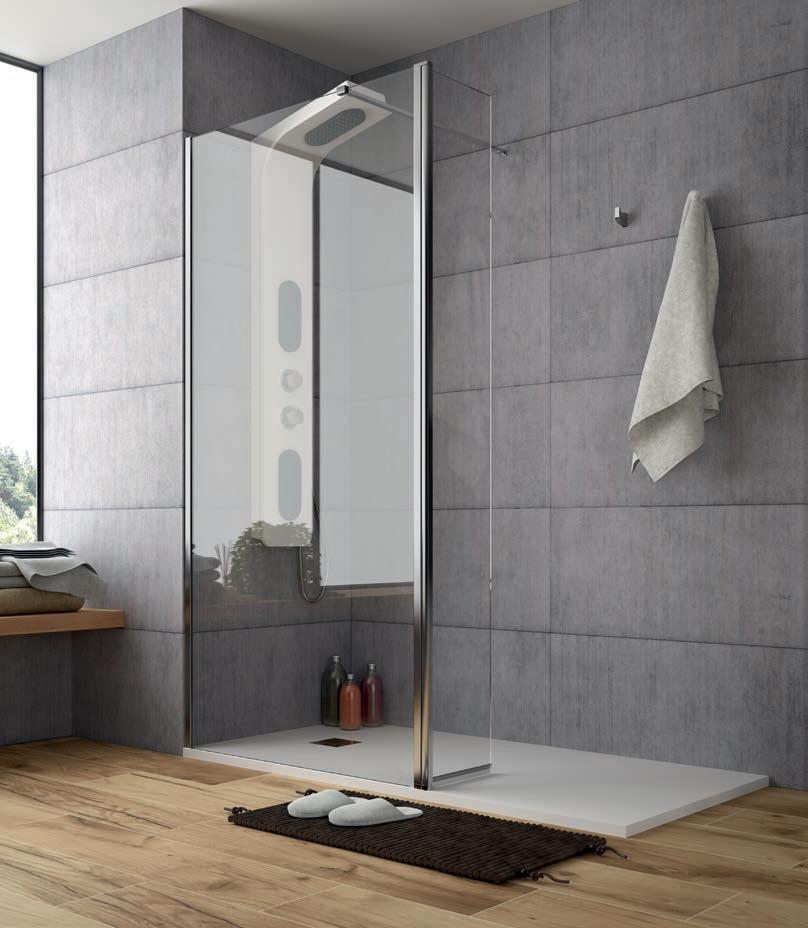

SERIE HEAVEN

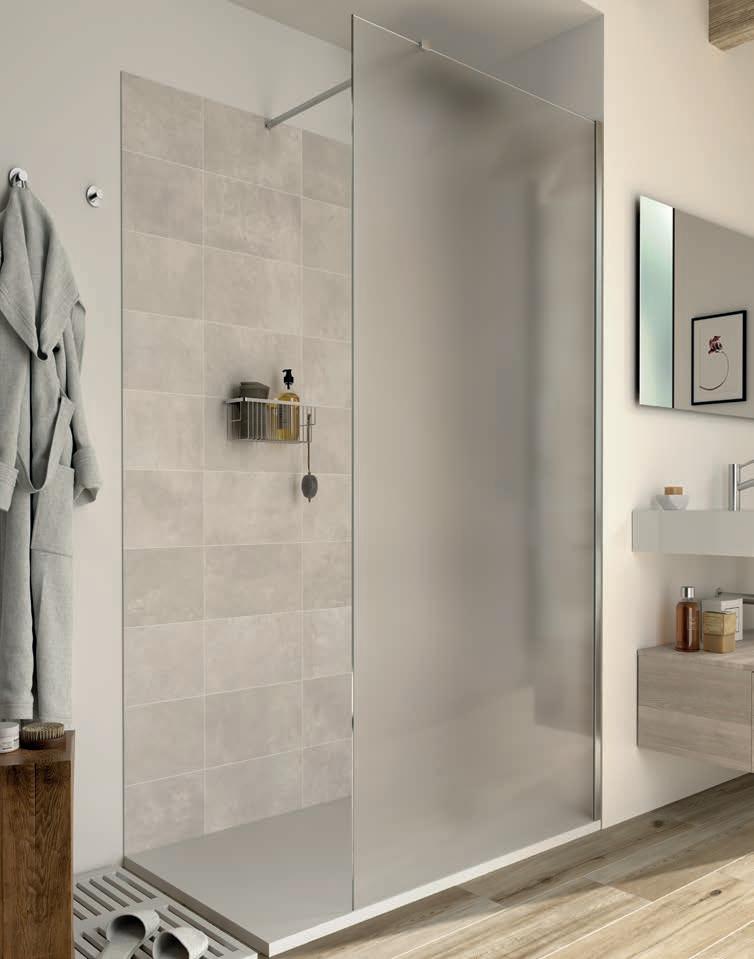

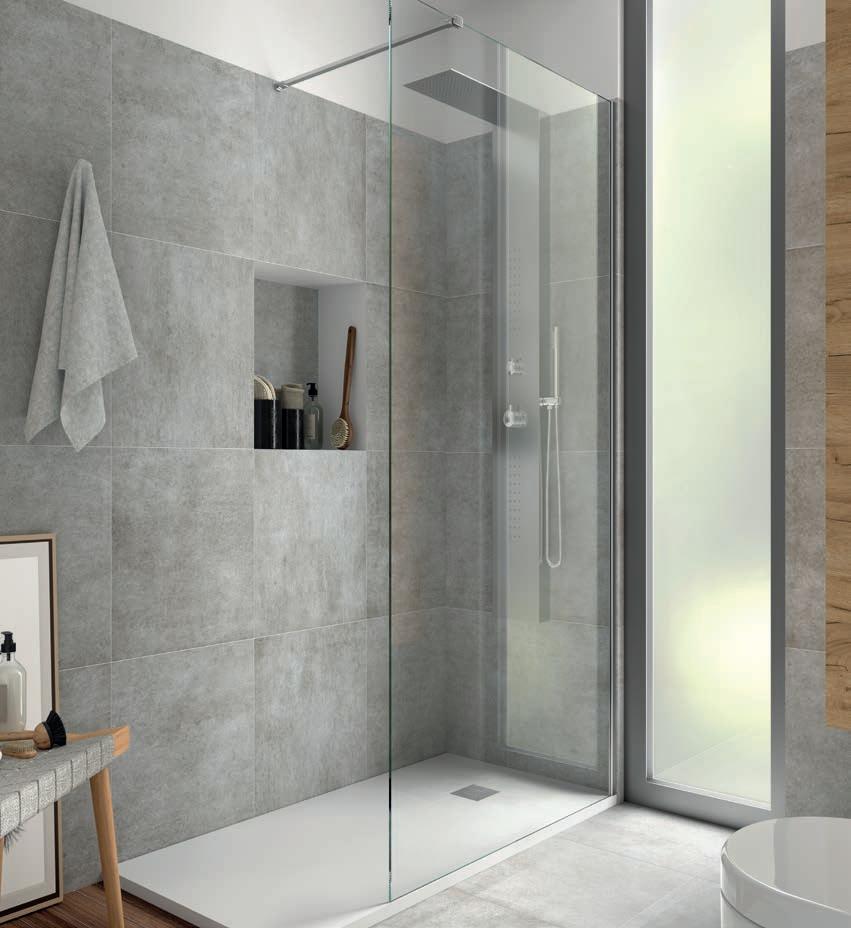

BOX DOCCIA WALK-IN, STOCK
■
■ Trattamento anticalcare incluso.
■ Compensazione, 10
■ Reversibile.
■ Tensore incluso.
■ Fabbricazione standard.

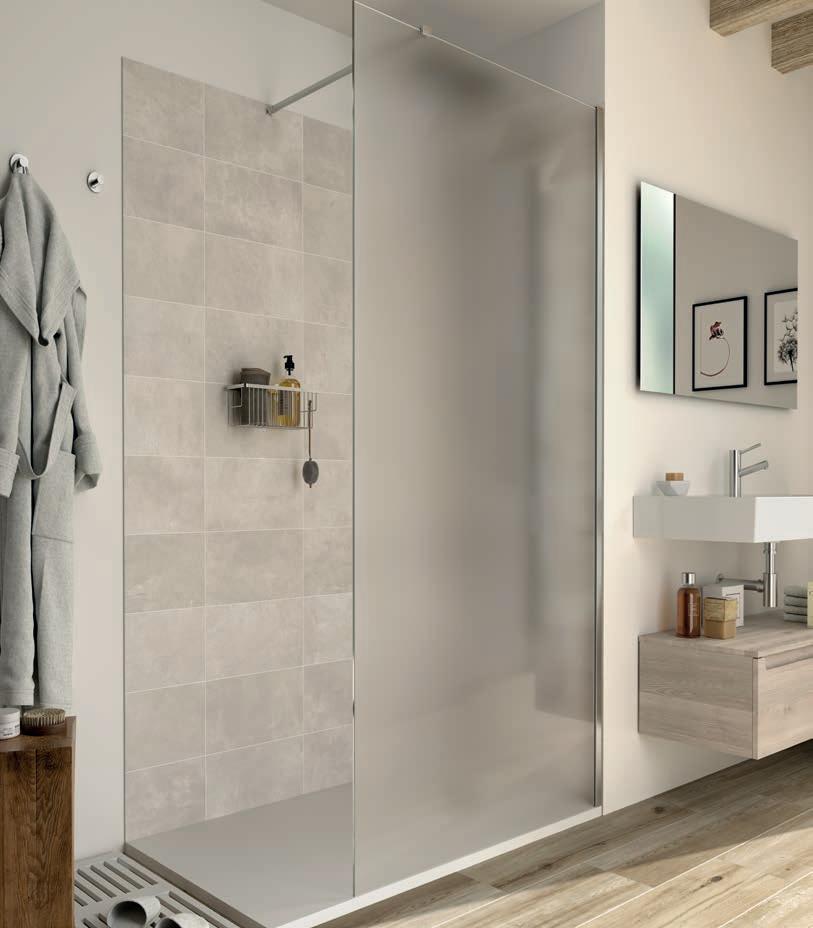

SERIE HEAVEN

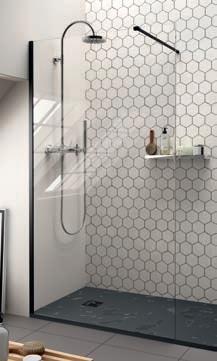

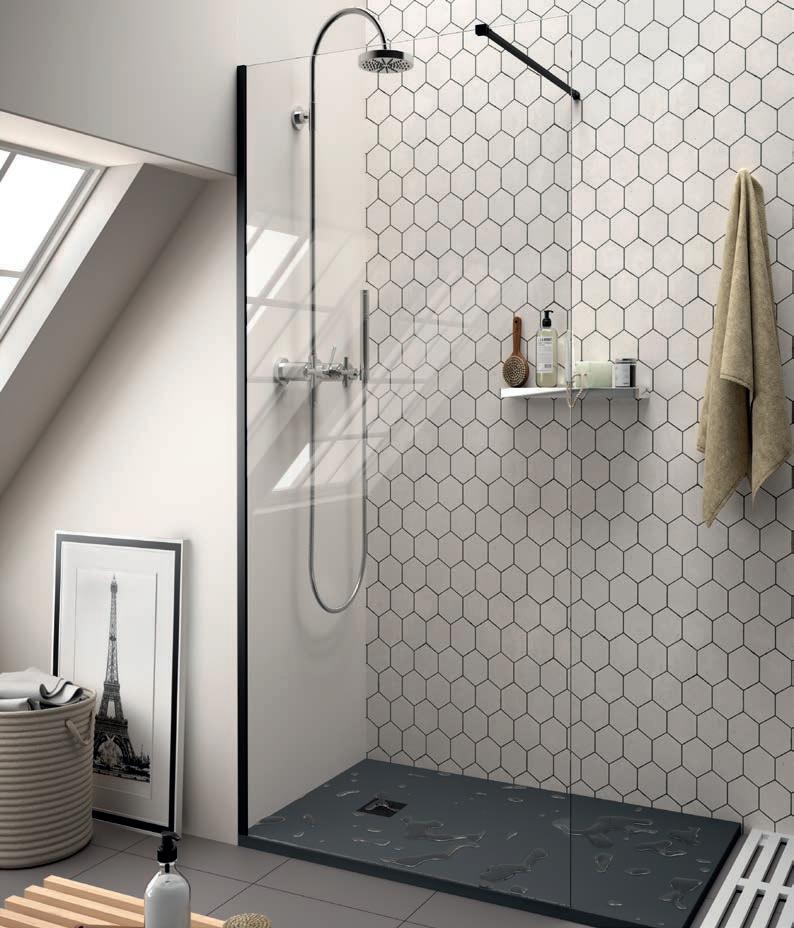

Walk in
BOX DOCCIA WALK-IN, SU MISURA
■ Vetro temperato di sicurezza da 8 mm.
■ Trattamento anticalcare incluso.
■ Compensazione, 10 mm.
■ Reversibile.
■ Tensore incluso.
■ Fabbricazione speciale. BOX

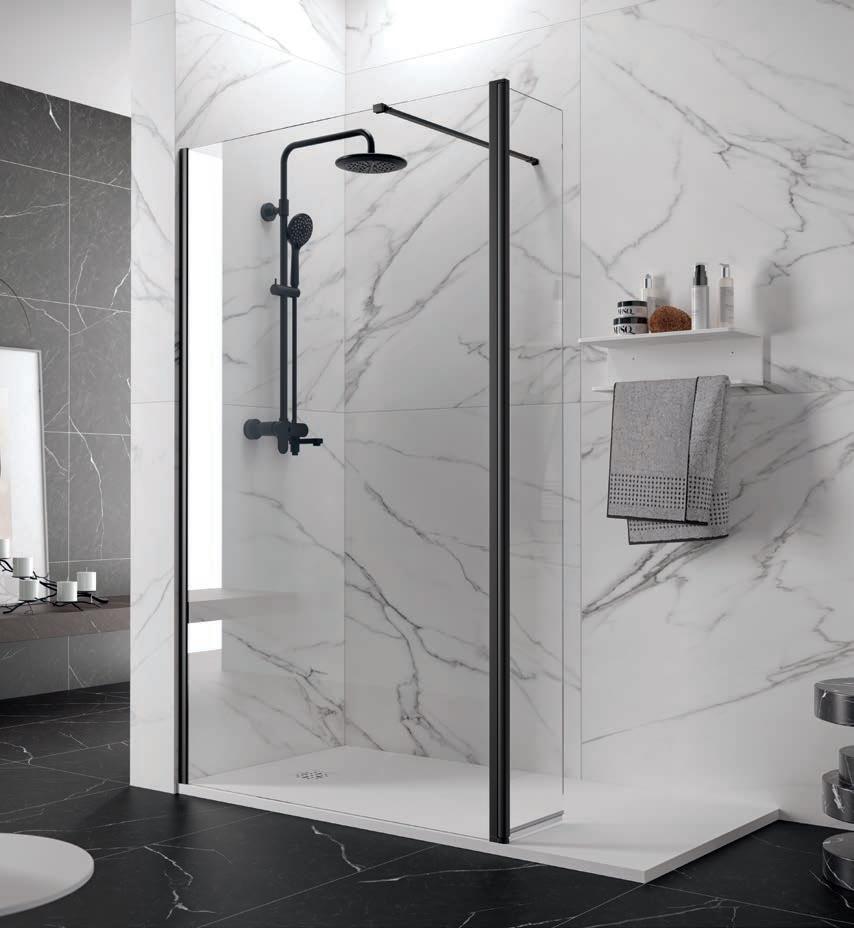

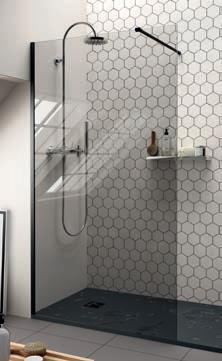

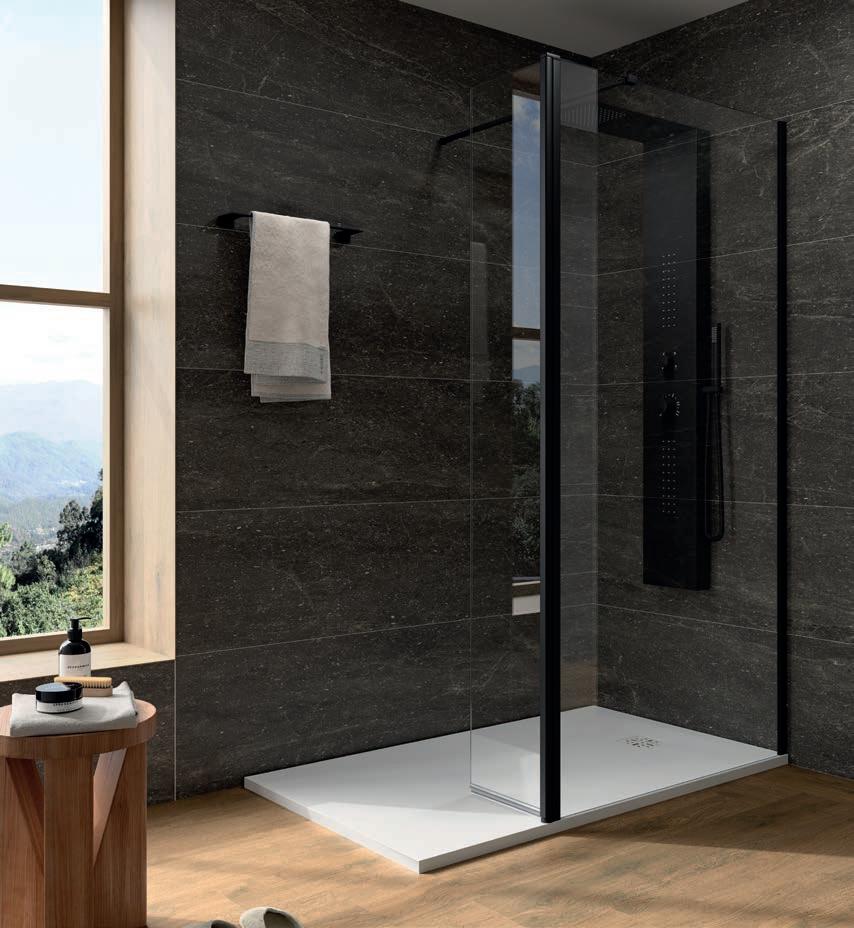

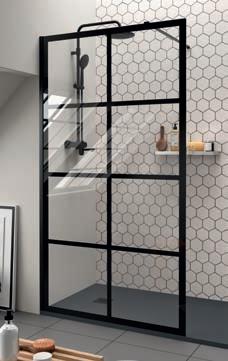

SERIE BLACK HEAVEN
BOX DOCCIA WALK-IN
■ Vetro
■ Trattamento anticalcare incluso.
■ Compensazione, 10 mm.
■ Reversibile.
■ Tensore incluso.
■ Fabbricazione standard.
SERIE BLACK HEAVEN
BOX DOCCIA WALK-IN, SU MISURA
■ Vetro temperato di sicurezza da 8 mm.
■ Trattamento anticalcare incluso.
■ Compensazione, 10 mm.
■ Reversibile.
■ Tensore incluso.
■ Fabbricazione speciale.
SERIE BLACK HEAVEN

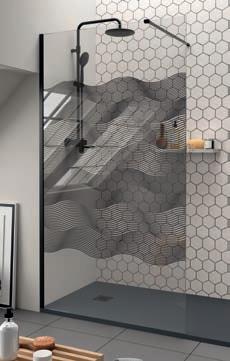

BOX DOCCIA WALK-IN SU MISURA CON SERIGRAFIA
Trasparente
SERIE HEAVEN
Walk in

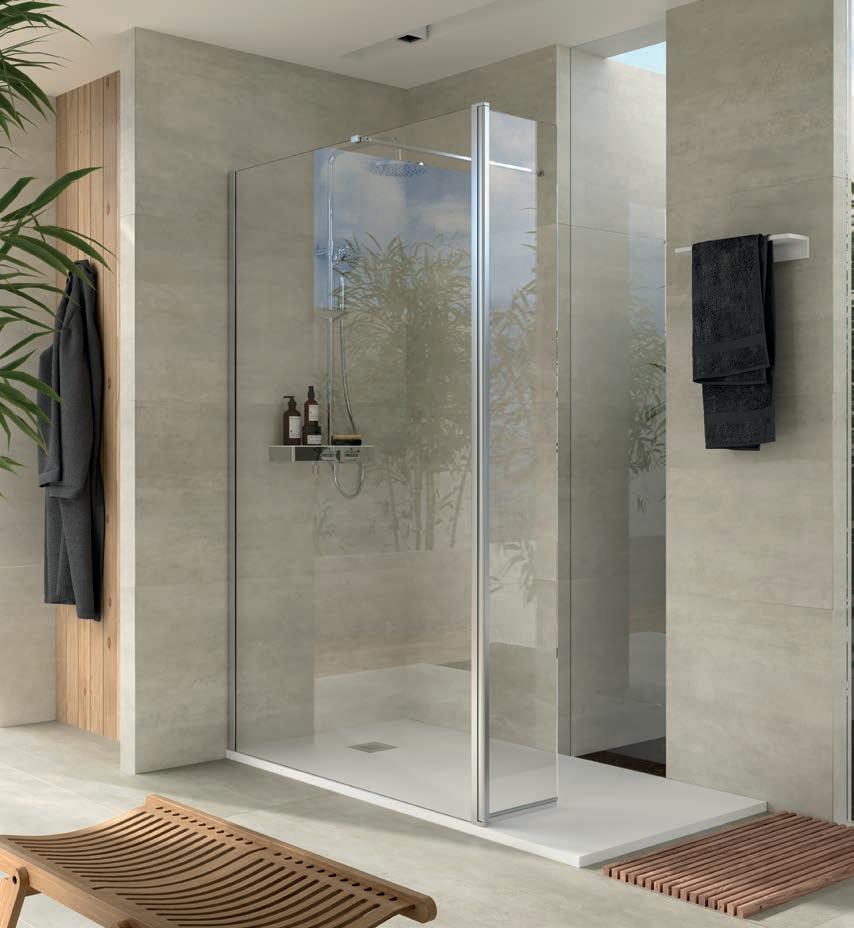

BOX DOCCIA CON ANGOLARE, STOCK
■ Vetro temperato di sicurezza da 8 mm.
■ Trattamento anticalcare incluso.
■ Compensazione, 10 mm.
■ Reversibile.
■ Tensore incluso.
■ Fabbricazione standard.
WALK-IN CON ANGOLARE
Trasparente
MISURA MISURA (A) ANTA REVERSIBILE (PR) ALTEZZA (H) Nº IMBALLAGGI FINITURA COD. €
WALK-IN CON ANGOLARE
MISURA MISURA (A) ANTA REVERSIBILE (PR) ALTEZZA (H) Nº
Trasparente
103401
103402
lucido 103403
SERIE HEAVEN
Walk in
BOX DOCCIA CON ANGOLARE, SU MISURA
■ Vetro temperato di sicurezza da 8 mm.
■ Trattamento anticalcare incluso.
■ Compensazione, 10 mm.
■ Reversibile.
■ Tensore incluso.
■ Fabbricazione speciale.
WALK-IN ANGOLARE SPECIALE Trasparente
MISURA ALTEZZA (H) Nº IMBALLAGGI FINITURA COD. €
200 - 400 1950 1 Argento lucido 25647 343 401 - 600 1950 1 Argento lucido 25648 391 601 - 800 1950 1 Argento lucido 25649 444
801 - 1000 1950 1 Argento lucido 25650 525
1001 - 1200 1950 1 Argento lucido 25651 594
1201 - 1400 1950 1 Argento lucido 25652 647
APERTURA A BATTENTE DA ABBINARE A FISSI WALK-IN SU MISURA Trasparente
MISURA (A) ALTEZZA (H) Nº IMBALLAGGI FINITURA COD. €
300 1950 1 Argento lucido 24550 232 400 1950 1 Argento lucido 25407 251
Parti opzionali a pag. 26
SERIE BLACK HEAVEN
Walk in
BOX DOCCIA CON ANGOLARE, STOCK
■ Vetro temperato di sicurezza da 8 mm.
■ Trattamento anticalcare incluso.
■ Compensazione, 10 mm.
■ Reversibile.
■ Tensore incluso.
■ Fabbricazione standard.
Trasparente
SERIE BLACK HEAVEN
BOX DOCCIA CON ANGOLARE, SU MISURA
■ Vetro temperato di sicurezza da 8 mm.
■ Trattamento anticalcare incluso.
■ Compensazione, 10 mm.
■ Reversibile.
■ Tensore incluso.
■ Fabbricazione speciale.

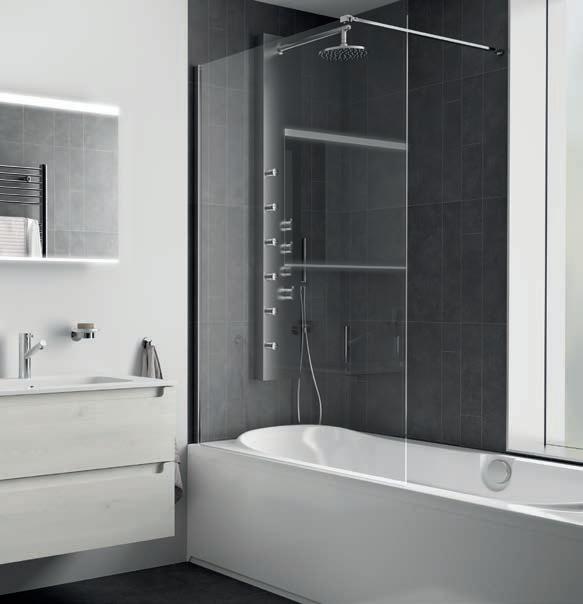

SERIE HEAVEN BATH
Pannello per vasca
PANNELLO FISSO SPECIALE SU MISURA
■ Vetro temperato di sicurezza da 8 mm.
■ Trattamento anticalcare incluso.
■ Compensazione, 10 mm.
■ Reversibile.
■ Tensore incluso.
■ Fabbricazione speciale.
■ Tipo di installazione, sopra la vasca

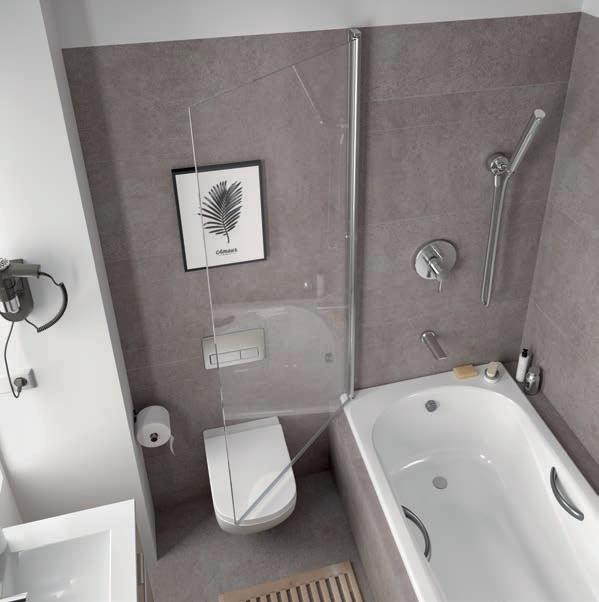

SERIE HEAVEN BATH
FRONTALE GIREVOLE PER VASCA
PANNELLO GIREVOLE PER VASCA, STOCK
■ Vetro
■ Trattamento anticalcare incluso.
■ Sistema di apertura, porta a battente 180°.
■ Reversibile.
■ Tipo di installazione, sopra la vasca
Trasparente
[Clear II]
FRONTALE FISSO + 1 PORTA
ANGOLARE 2 FISSI + 2 PORTE
FRONTALE FISSO / 1 PORTA + LATERALE FISSO

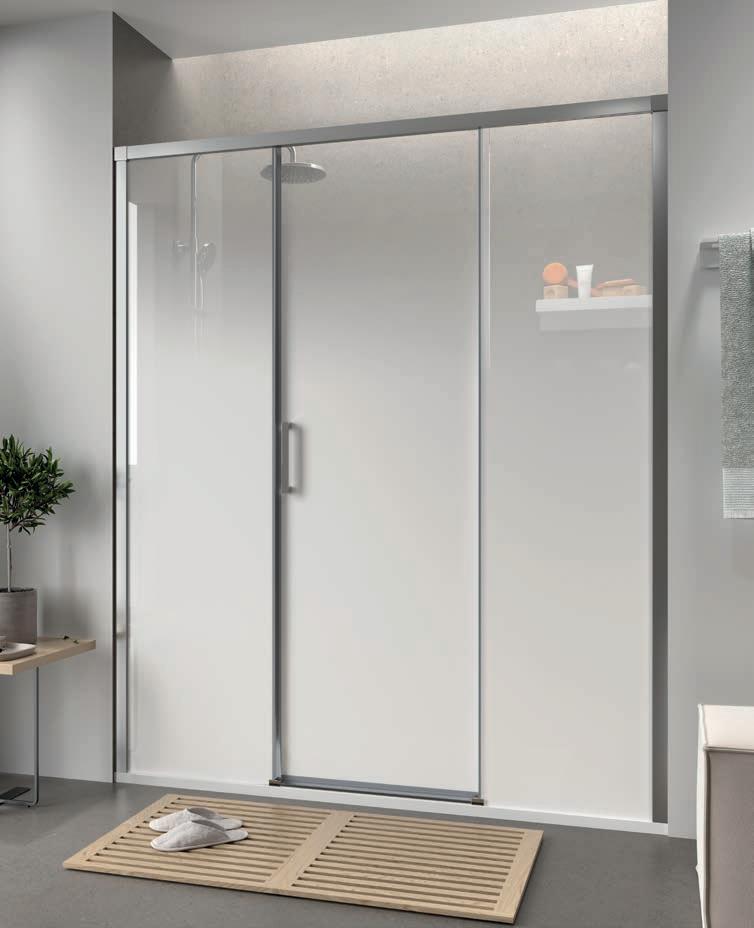

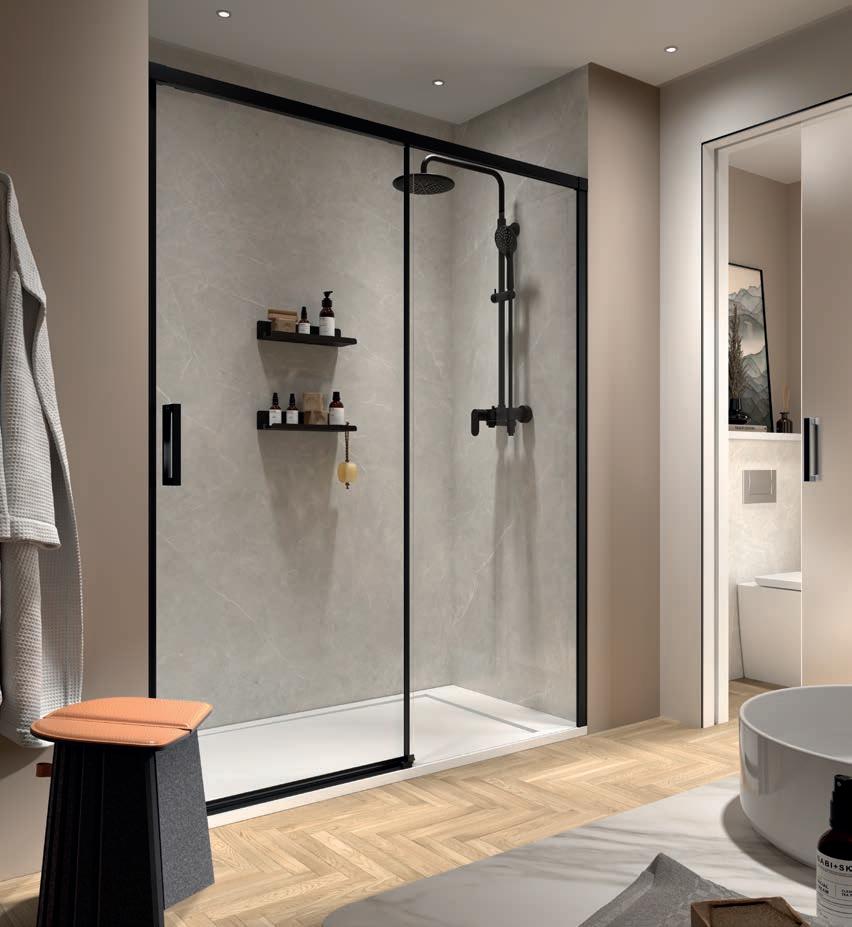

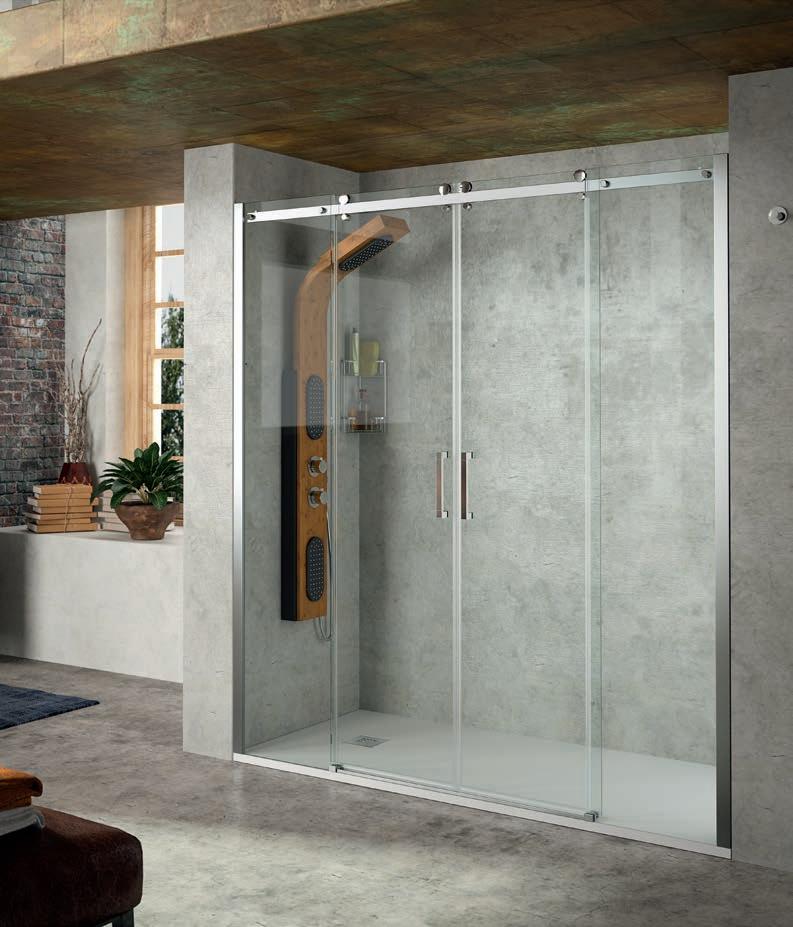

SERIE CLEAR II

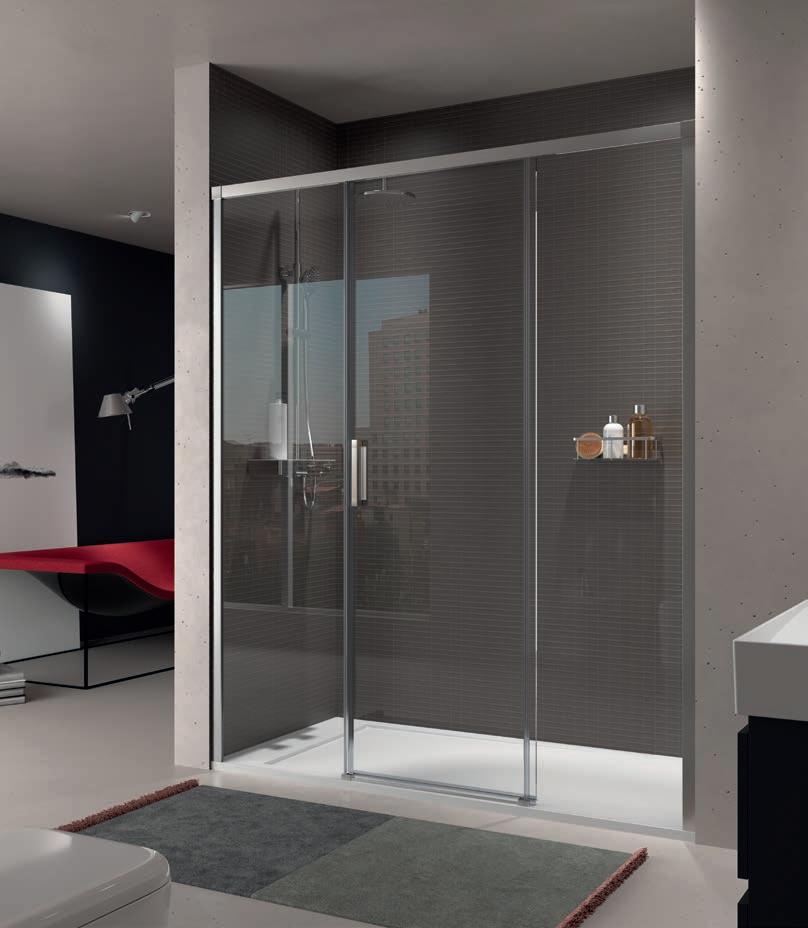

Frontale argento lucido tra pareti stock
FC2 PORTA SCORREVOLE E FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Sistema di apertura, porta scorrevole.
■ Tipo di chiusura, guarnizione con sovrapposizione.
■ Compensazione, 20 mm ciascun lato / 25 mm laterale fsso.
■ Reversibile.
■ Doppia maniglia dal design minimalista.
■ Rotazione regolabile.
■ Sistema estensibile
■ Installazione del sistema “Click”.
FRONTALE DOCCIA
SERIE CLEAR II

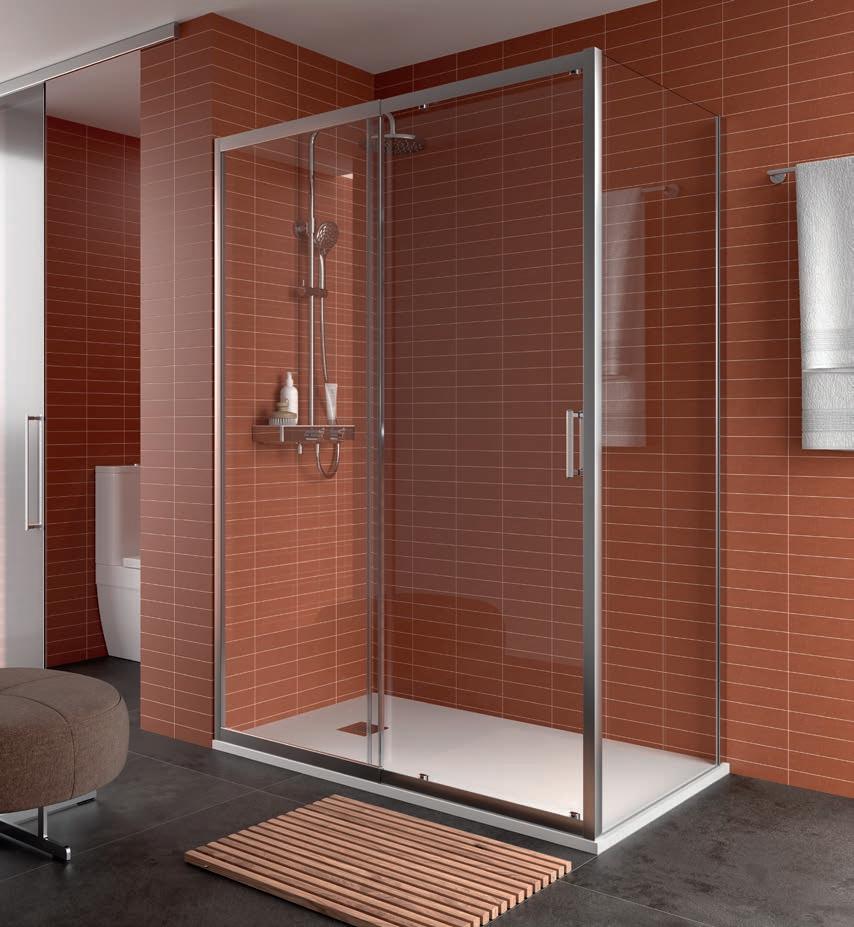

Frontale argento lucido con laterale fisso stock
FC2 + LC PORTA SCORREVOLE E FISSA + CHIUSURA LATERALE FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Sistema di apertura, porta scorrevole.
■ Tipo di chiusura, guarnizione con sovrapposizione.
■ Compensazione, 20 mm ciascun lato / 25 mm laterale fsso.
■ Reversibile.
■ Doppia maniglia dal design minimalista.
■ Rotazione regolabile.
■ Sistema estensibile
■ Installazione del sistema “Click”.
FRONTALE DOCCIA
SERIE CLEAR II

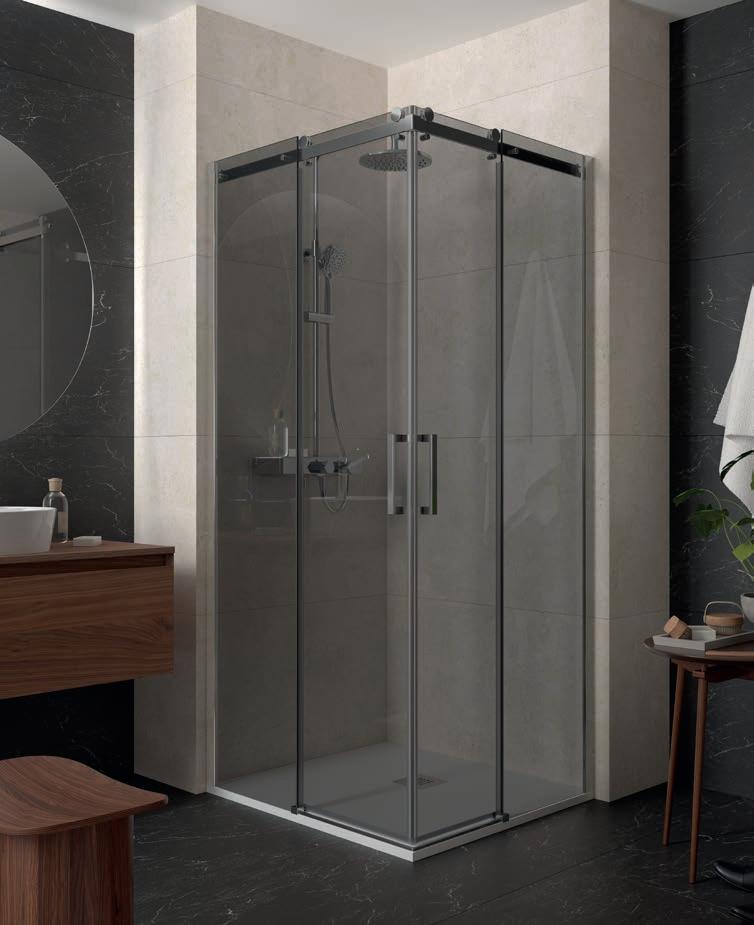

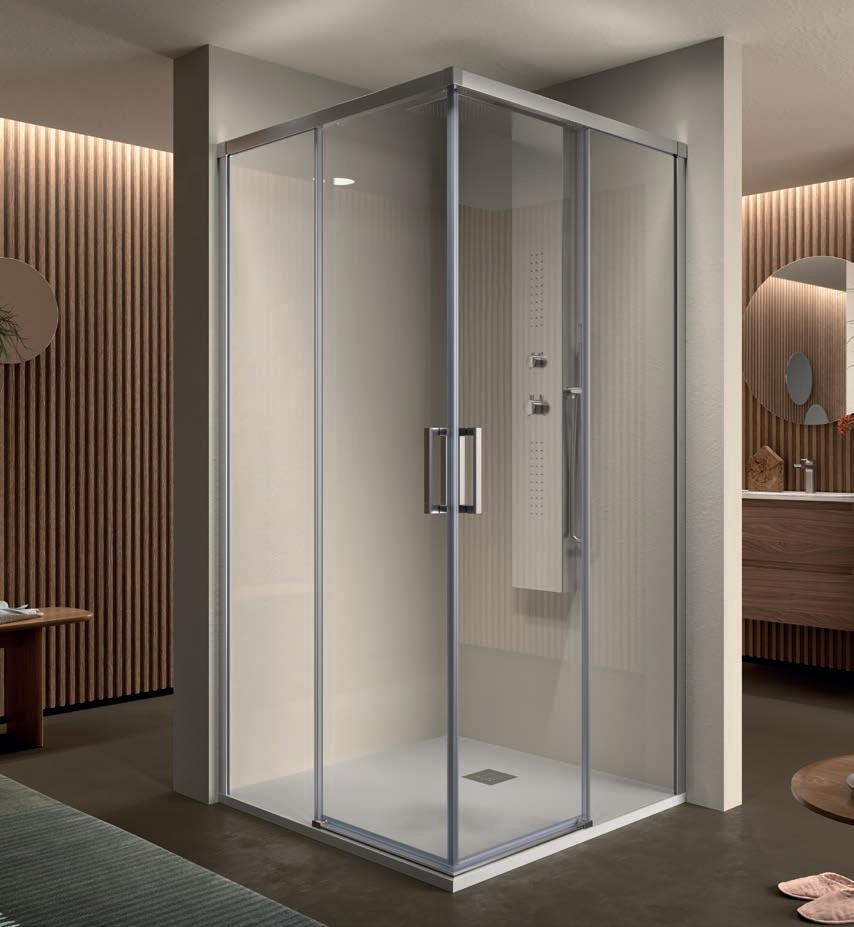

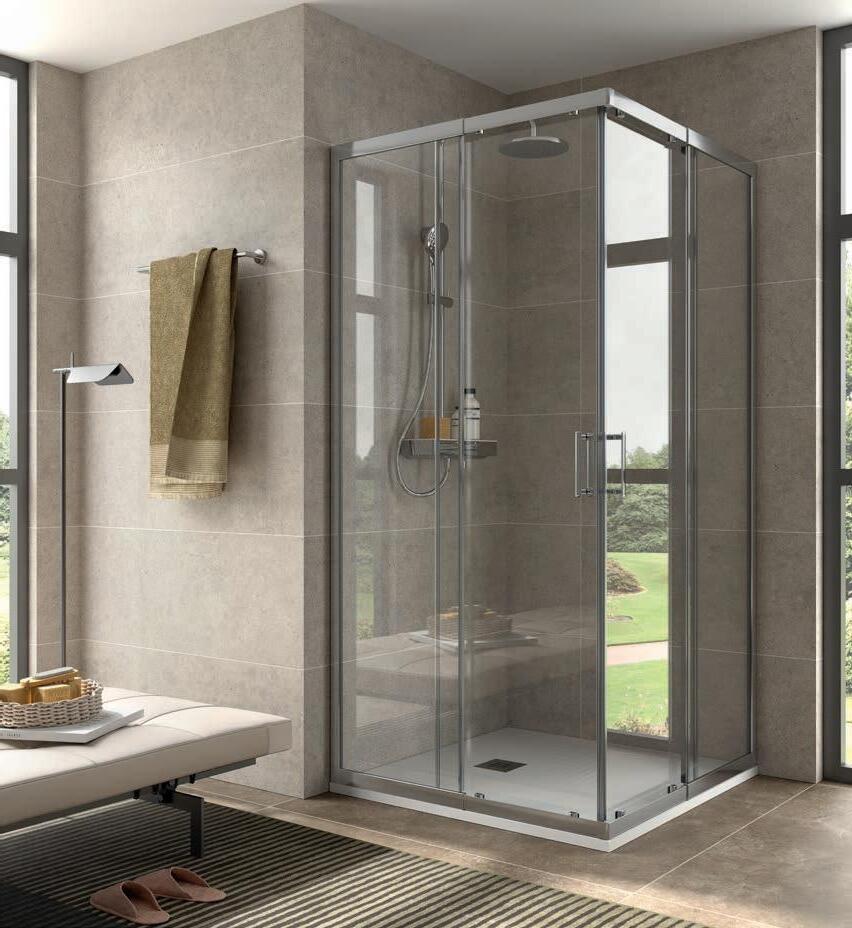

Angolare argento lucido doccia stock
AC2 + AC2 PORTA SCORREVOLE E FISSA 1/2
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Sistema di apertura, porta scorrevole.
■ Tipo di chiusura, porfilo magnetico.
■ Compensazione, 20 mm ciascun lato / 25 mm laterale fsso.
■ Reversibile.
■ Doppia maniglia dal design minimalista.
■ Rotazione regolabile.
■ Sistema estensibile
■ Installazione del sistema “Click”.
ANGOLARE DOCCIA 1/2

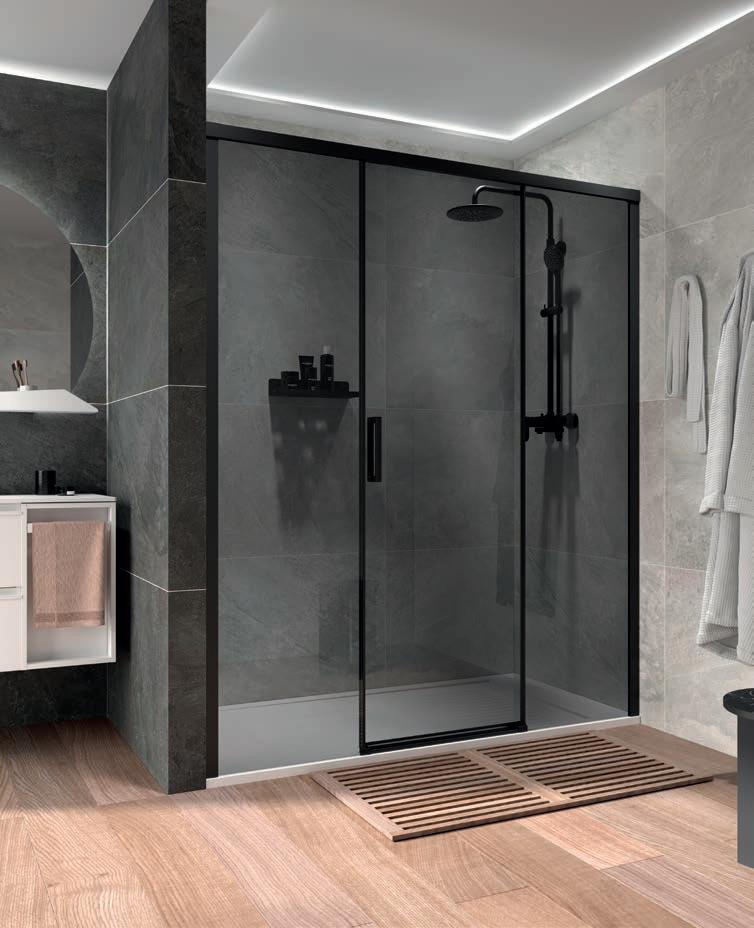

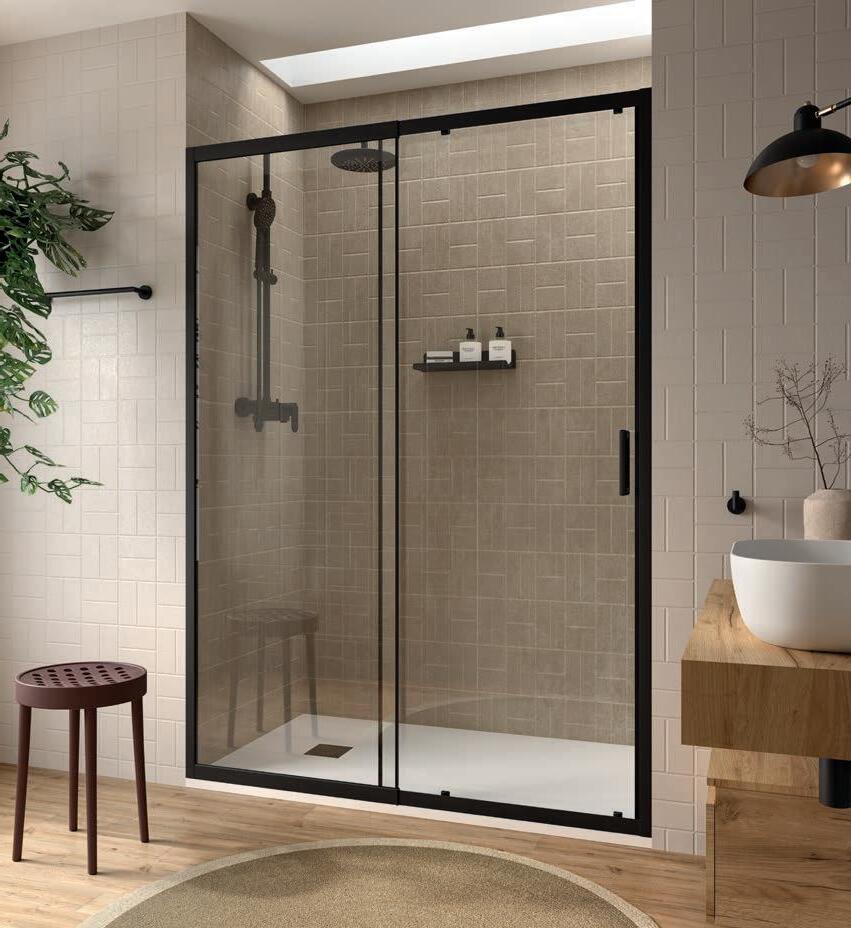

SERIE CLEAR II

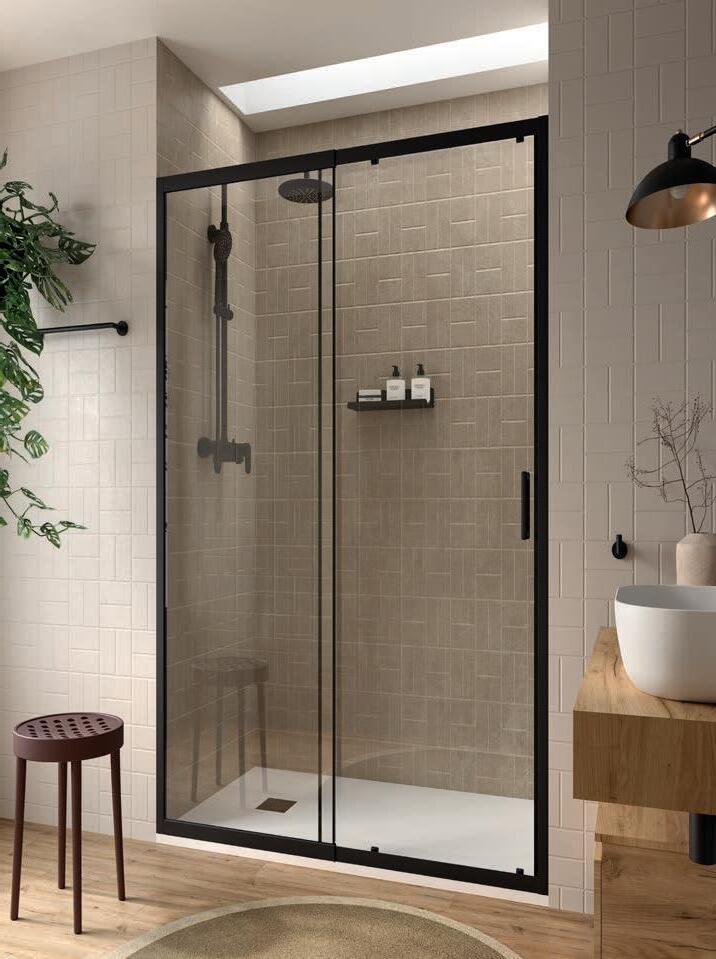

Frontale nero tra pareti stock
FC2 PORTA SCORREVOLE E FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Sistema di apertura, porta scorrevole.
■ Tipo di chiusura, guarnizione con sovrapposizione.
■ Compensazione, 20 mm ciascun lato / 25 mm laterale fsso.
■ Reversibile.
■ Doppia maniglia dal design minimalista.
■ Rotazione regolabile.
■ Sistema estensibile
■ Installazione del sistema “Click”.
FRONTALE DOCCIA
SERIE CLEAR II
Frontale nero con laterale fisso stock

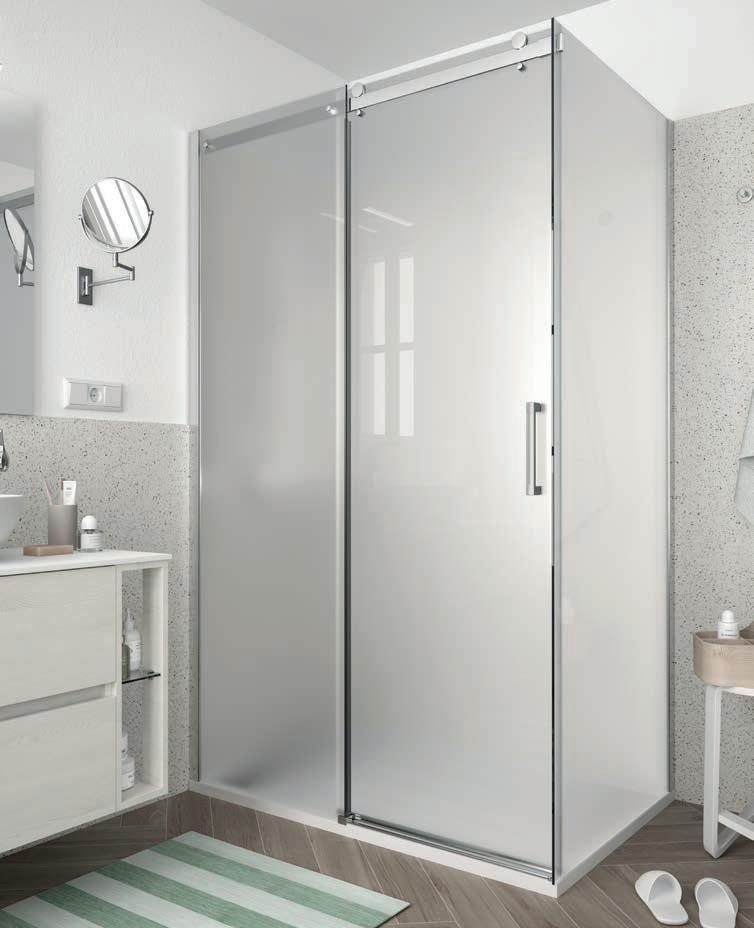

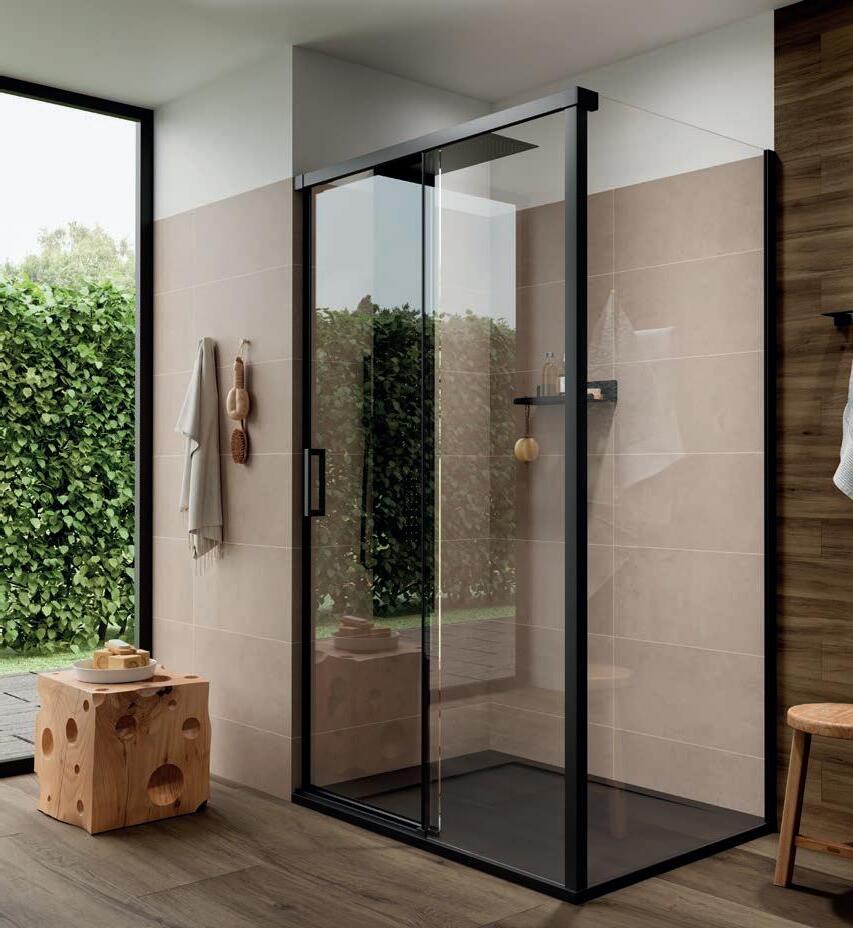

FC2 + LC PORTA SCORREVOLE E FISSA + CHIUSURA LATERALE FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Sistema di apertura, porta scorrevole.
■ Tipo di chiusura, guarnizione con sovrapposizione.
■ Compensazione, 20 mm ciascun lato / 25 mm laterale fsso.
■ Reversibile.
■ Doppia maniglia dal design minimalista.
■ Rotazione regolabile.
■ Sistema estensibile
■ Installazione del sistema “Click”.
SERIE CLEAR II

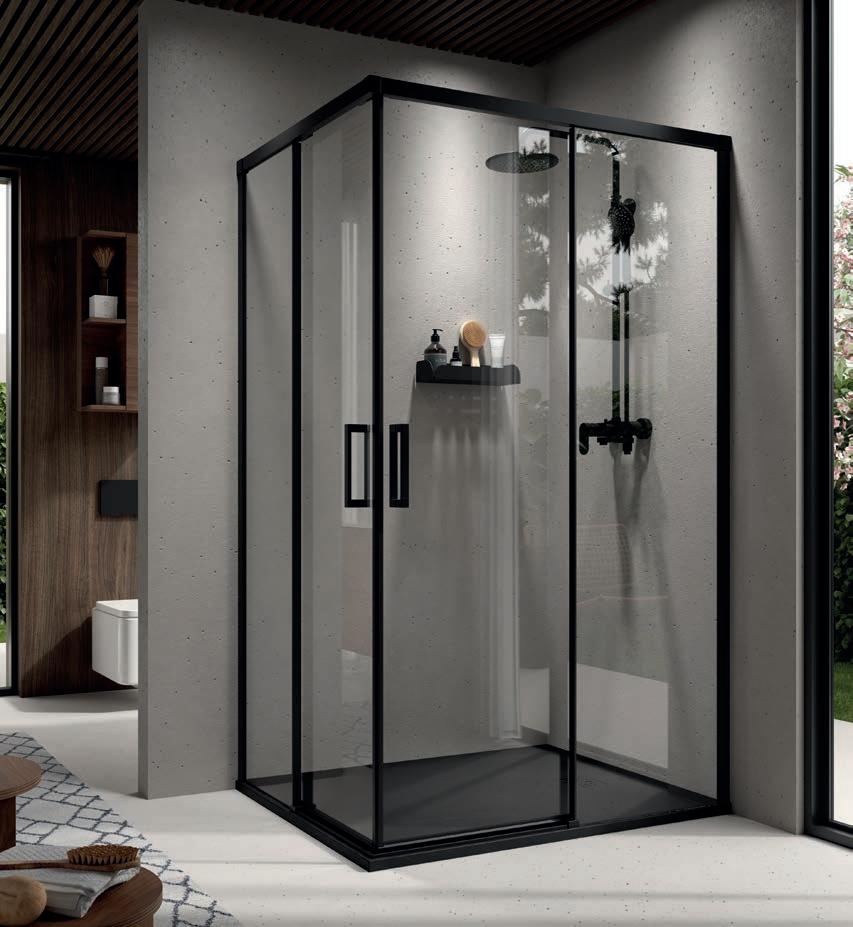

Angolare nero doccia stock
AC2 + AC2 PORTA SCORREVOLE E FISSA 1/2
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Sistema di apertura, porta scorrevole.
■ Tipo di chiusura, porfilo magnetico.
■ Compensazione, 50 mm frontale / 25 mm laterale fsso.
■ Reversibile.
■ Doppia maniglia dal design minimalista.
■ Rotazione regolabile.
■ Sistema estensibile
■ Installazione del sistema “Click”.

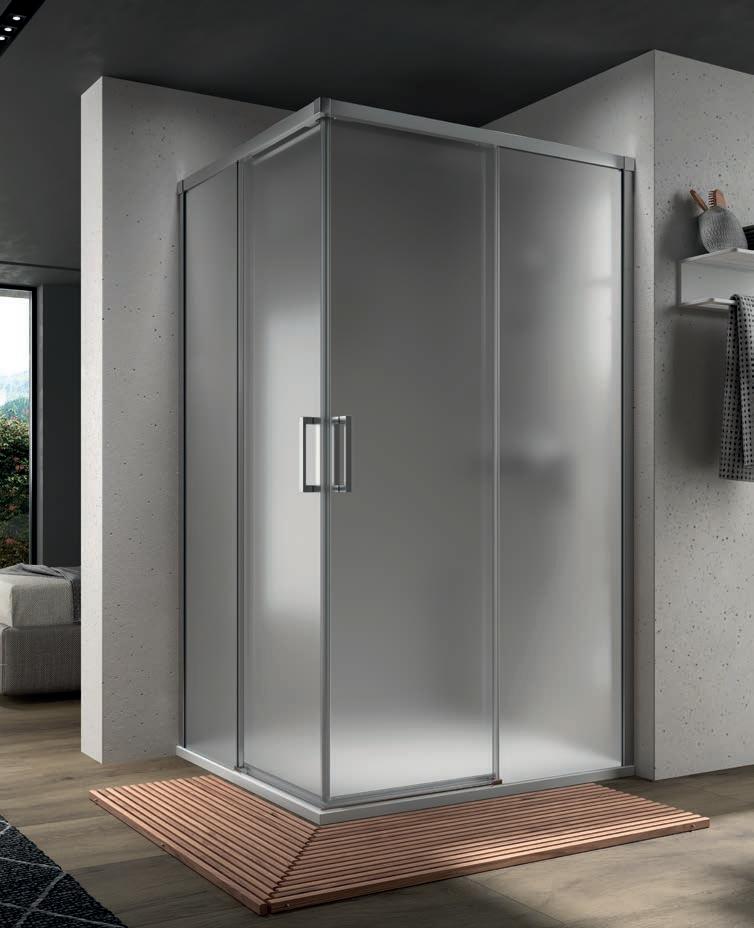

ANGOLARE DOCCIA 1/2
[Versa]
SERIE VERSA
Argento lucido
VETRO
Box doccia SU RICHIESTA
PROFILO Trasparente
Argento lucido Nero opaco Nero opaco
VETRO PROFILO
MODELLO TIPO PROFILO VETRO VETRO Trasparente Satinato Fumé Serigrafato
PORTA SCORREVOLE / FISSO
Argento lucido Nero opaco
PORTA SCORREVOLE / FISSO + LATERALE FISSO A CHIUSURA
Argento lucido Nero opaco
PORTA SCORREVOLE / FISSO + LATERALE FISSO FISSO
Argento lucido Nero opaco
FISSO/PORTA SCORREVOLE/FISSO IN LINEA
Argento lucido Nero opaco
Argento lucido
FISSO/PORTA SCORREVOLE/FISSO IN LINEA +
LATERALE FISSO FISSO

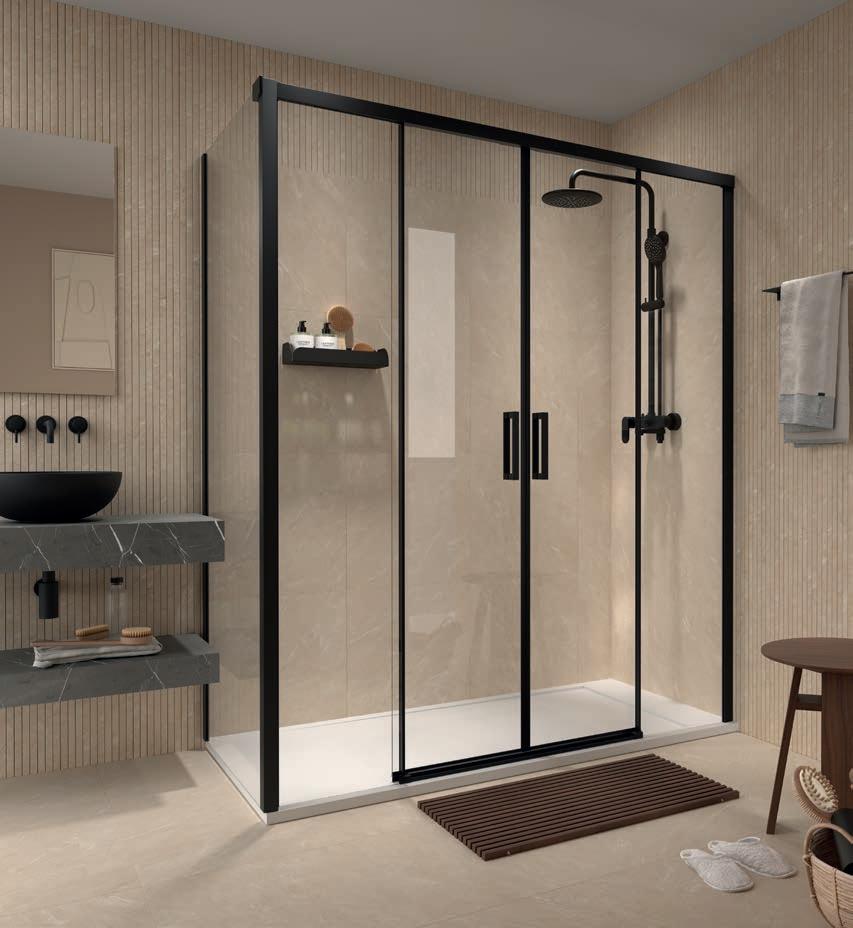

2 FISSO/2 PORTE SCORREVOLI
Nero opaco
Argento lucido Nero opaco
Argento lucido
2 FISSO/2 PORTE SCORREVOLI +
LATERALE FISSO FISSO
FISSO/PORTE
SCORREVOLI 1/2
Nero opaco
Argento lucido Nero opaco
Abbina il colore RAL della serigrafia alla finitura del mobile.
OSA CON IL COLORE!
SERIE VERSA

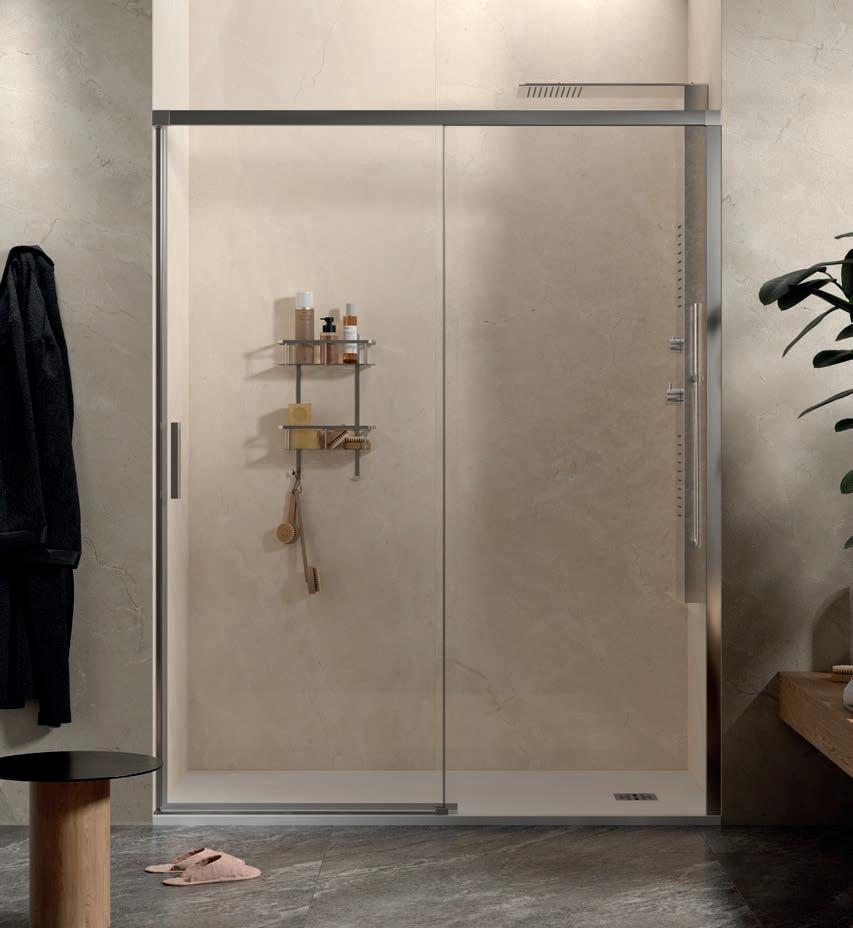

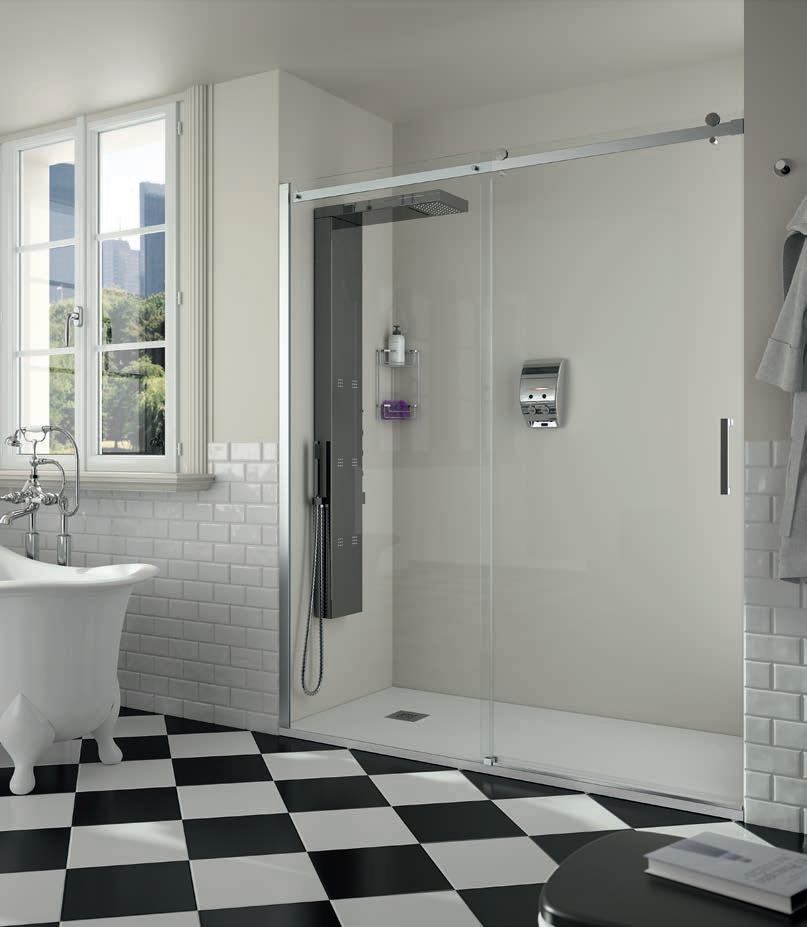

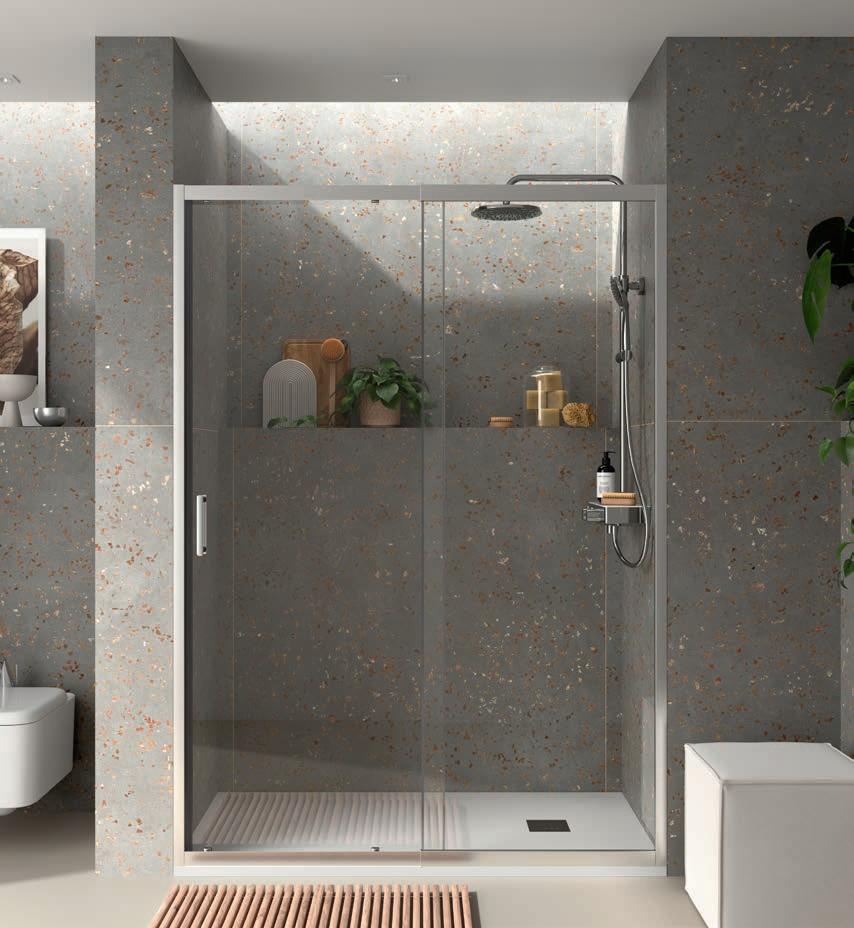

Frontale argento lucido tra pareti stock
FC2 PORTA SCORREVOLE E FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, profilo metallico e guarnizione magnetica 90°.
■ Compensazione del dislivello parete 20 mm.
■ Margine di adattamento 20 + 20 mm.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
NOTA: Per misure intermedie taglio guida superiore min 10
Trasparente
FRONTALE DOCCIA
SERIE VERSA
Frontale argento lucido tra pareti
FC2 PORTA SCORREVOLE E FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Tipo di chiusura, profilo metallico e guarnizione magnetica 90°.
■ Compensazione del dislivello parete 20 mm.
■ Margine di adattamento 20 + 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
1370 - 1410 605 - 625 30 1950 2 Argento lucido 109999 780 109645 840 110127 980
1420 - 1460 605 - 645 40-80 1950 2 Argento lucido 110000 790 109688 850 110128 990
1500 1470 - 1510 655 - 675 30 1950 2 Argento lucido 110001 800 109689 860 110129 1000 1550 1520 - 1560 655 - 695 40-80 1950 2 Argento lucido 110002 810 109690 870 110130 1010
1600 1570 - 1610 705 - 725 30 1950 2 Argento lucido 110003 820 109691 880 110131 1020 1650 1620 - 1660 705 - 755 40-80 1950 2 Argento lucido 110004 840 109692 890 110132 1050
1700 1670 - 1710 755 - 775 30 1950 2 Argento lucido 110005 850 109693 900 110133 1070
1750 1720 - 1760 755 - 795 40-80 1950 2 Argento lucido 110006 860 109694 910 110134 1090
1800 1770 - 1810 805 - 825 30 1950 2 Argento lucido 110007 870 109695 920 110135 1110
NOTA: Per misure intermedie taglio guida superiore min 10 mm - max 50 mm Indicare su quale lato è posizionato il fisso per le finiture Satinata e Serigrafata.
SERIE VERSA
Frontale nero tra pareti stock
FC2 PORTA SCORREVOLE E FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, profilo metallico e guarnizione magnetica 90°
■ Compensazione del dislivello parete 20 mm.
■ Margine di adattamento 20 + 20 mm.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
FRONTALE DOCCIA
SERIE VERSA

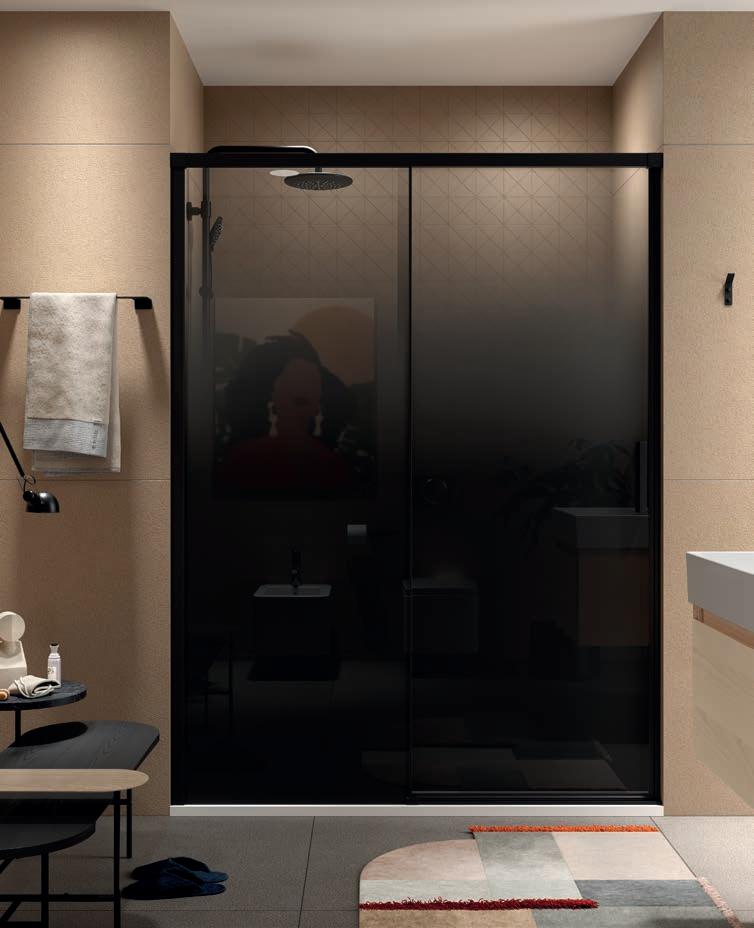

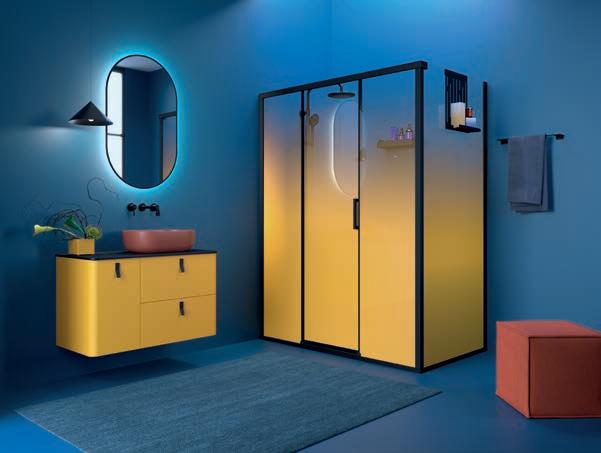

Frontale nero tra pareti
FC2 PORTA SCORREVOLE E FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Tipo di chiusura, profilo metallico e guarnizione magnetica 90°.
■ Compensazione del dislivello parete 20 mm.
■ Margine di adattamento 20 + 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
SERIE VERSA

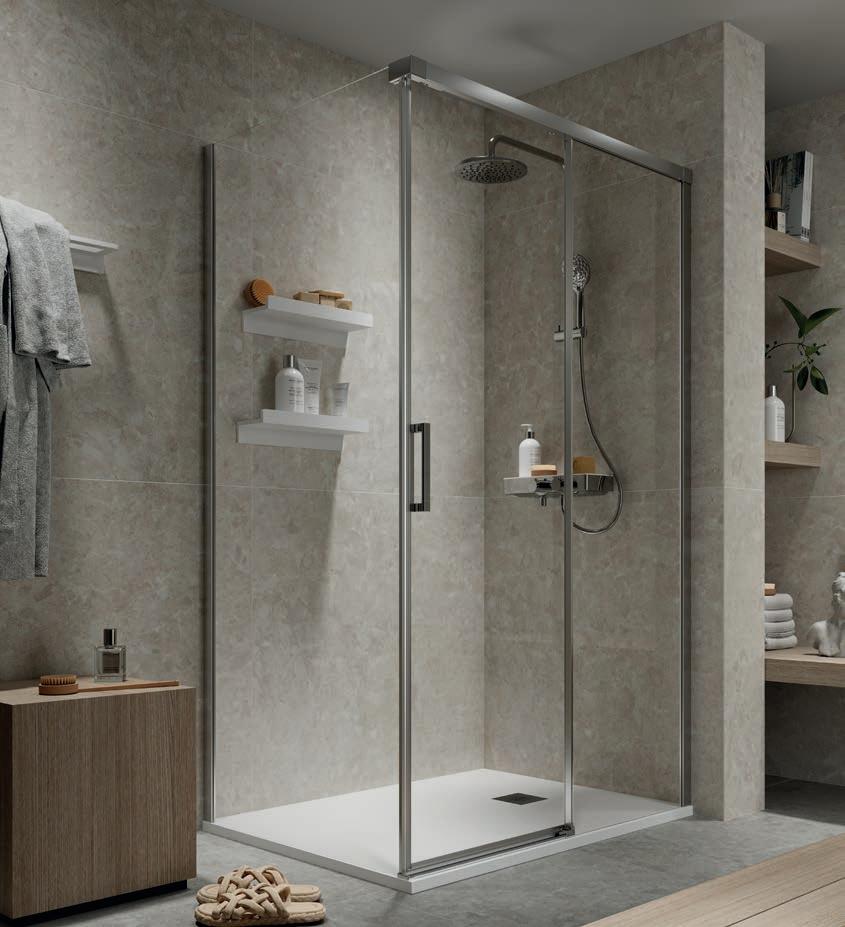

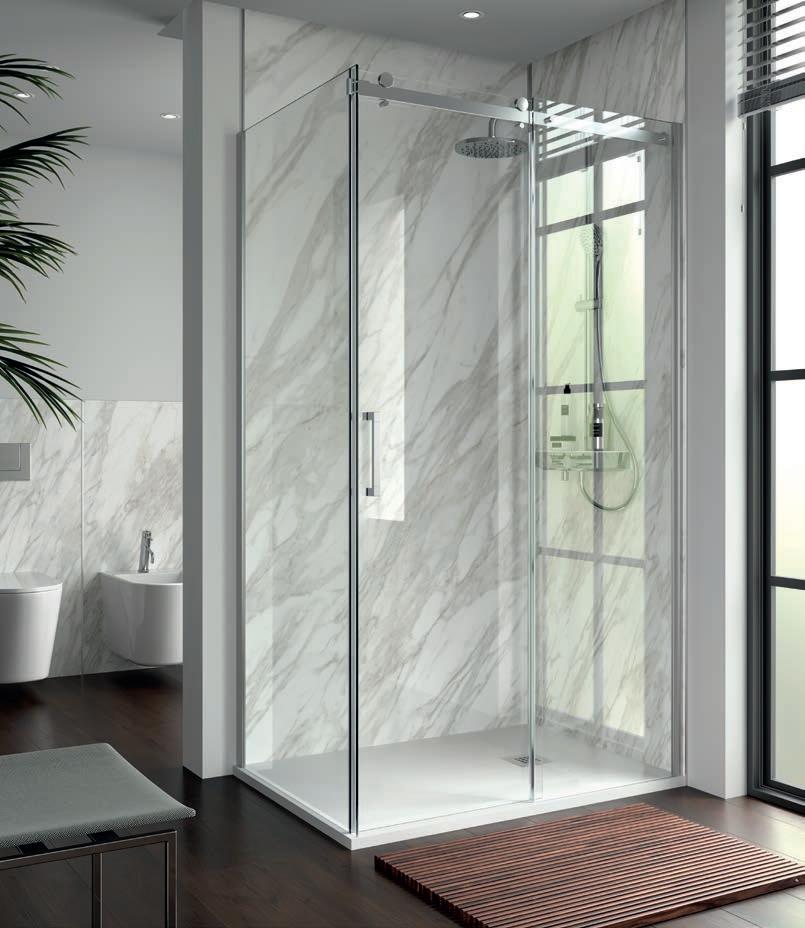

Frontale argento lucido con laterale fisso stock
FC2 + LC PORTA SCORREVOLE E FISSA + CHIUSURA LATERALE FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, guarnizioni magnetiche 90°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
Trasparente
SERIE VERSA
Frontale argento lucido con laterale fisso
FC2 + LC PORTA SCORREVOLE E FISSA + CHIUSURA LATERALE FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Tipo di chiusura, guarnizioni magnetiche 90°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
1220 - 1260
1420 - 1460 605 - 645 40-80 1950 2 Argento lucido 110000 790 109688 850 110128 990 1500 1470 - 1510 655 - 675 30 1950 2 Argento lucido 110001 800 109689 860 110129 1000 1550 1520 - 1560 655 - 695 40-80 1950 2 Argento lucido 110002 810 109690 870 110130 1010 1600 1570 - 1610 705 - 725 30 1950 2 Argento lucido 110003 820 109691 880 110131 1020 1650 1620 - 1660 705 - 755 40-80 1950 2 Argento lucido 110004 840 109692 890 110132 1050 1700 1670 - 1710 755 - 775 30 1950 2 Argento lucido 110005 850 109693 900 110133 1070
1750 1720 - 1760 755 - 795 40-80 1950 2 Argento lucido 110006 860 109694 910 110134 1090 1800 1770 - 1810 805 - 825 30 1950 2 Argento lucido 110007 870 109695 920 110135 1110
NOTA: Per misure intermedie taglio guida superiore min 10 mm - max 50 mm Indicare su quale lato è posizionato il fisso per le finiture Satinata e Serigrafata.
Indicare su quale lato è posizionato il fisso LC per le finiture Satinata e Serigrafata. Indicare su quale lato è posizionato il fisso LC per le finiture Satinata e Serigrafata.
su quale lato è posizionato il fisso LC per le finiture Satinata e Serigrafata.
SERIE VERSA

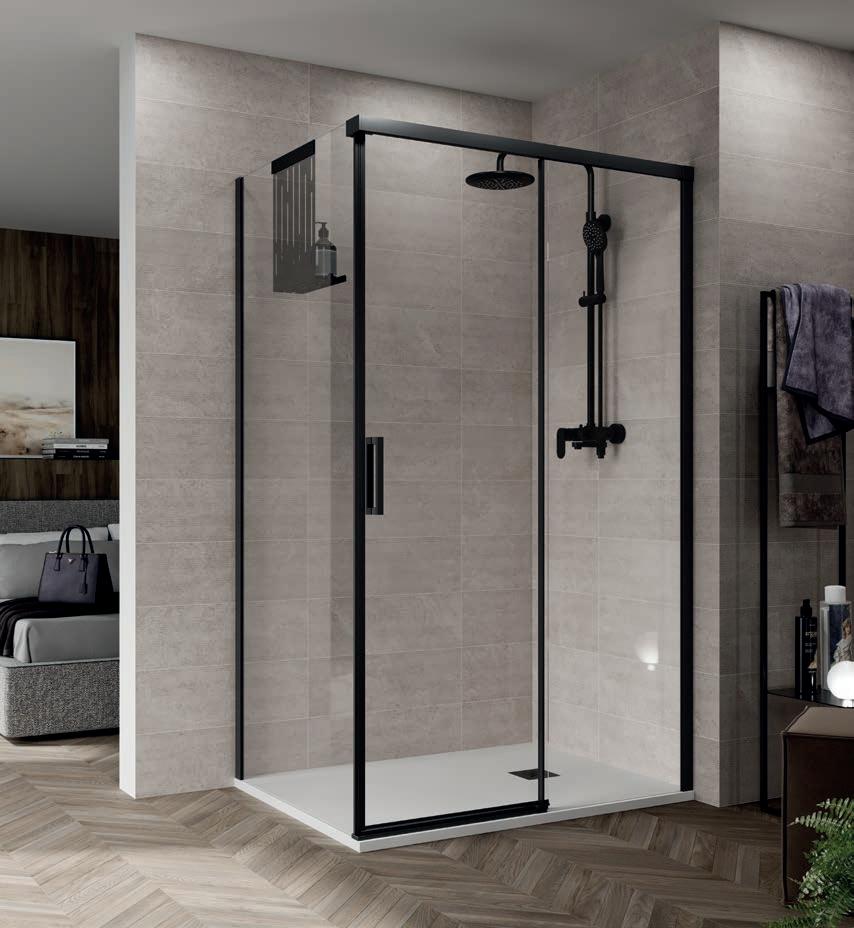

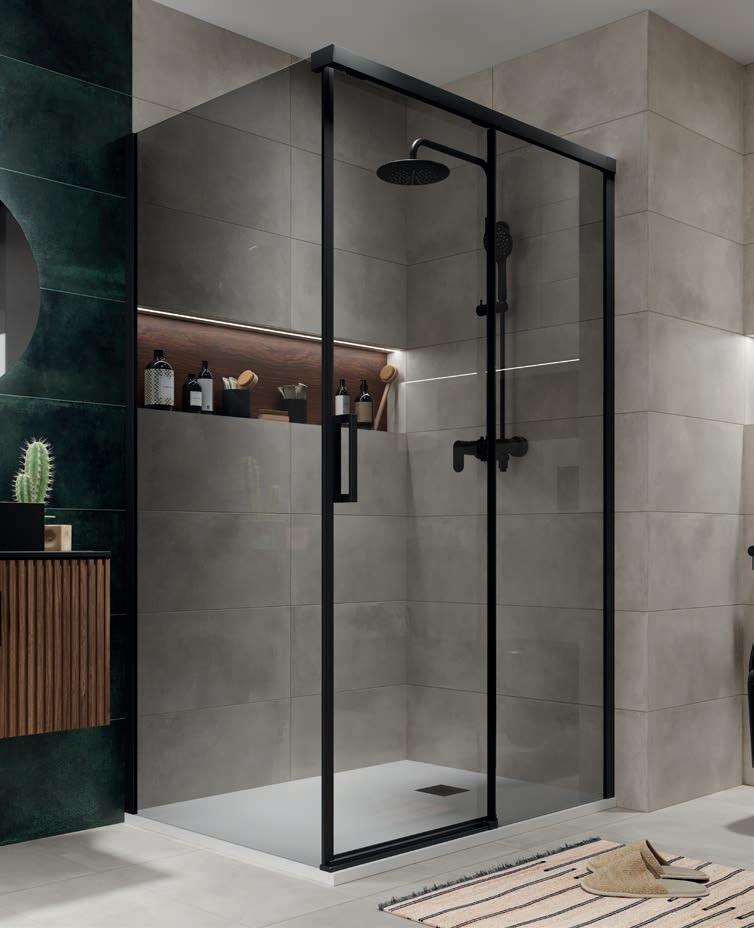

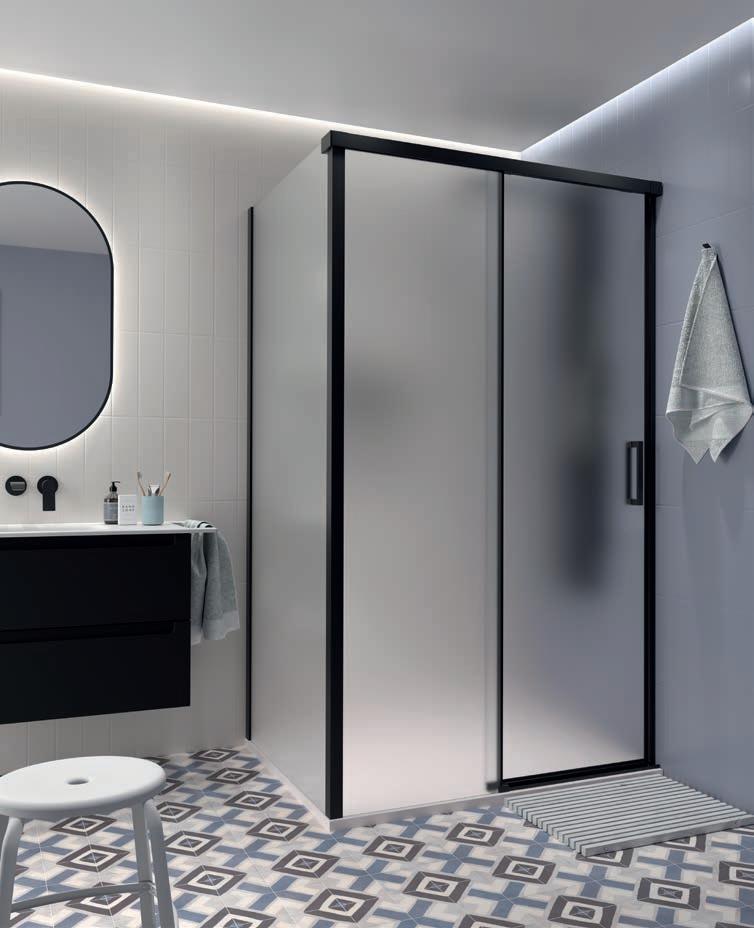

Frontale nero con laterale fisso stock
FC2 + LC PORTA SCORREVOLE E FISSA + CHIUSURA LATERALE FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, guarnizioni magnetiche 90°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
SERIE VERSA

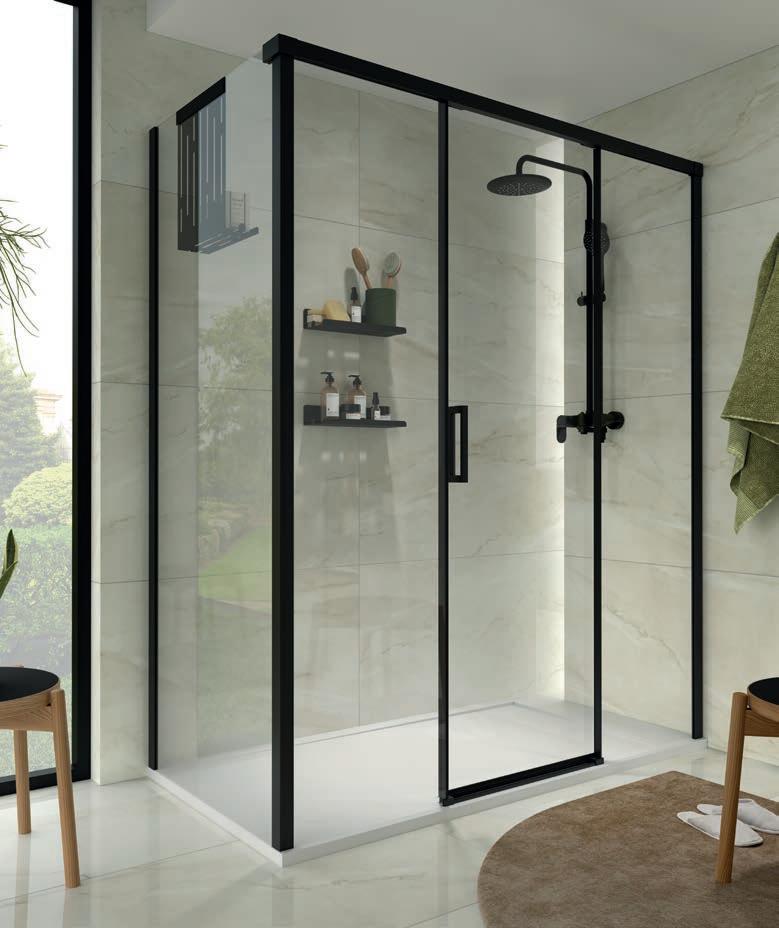

Frontale nero con laterale fisso
FC2 + LC PORTA SCORREVOLE E FISSA + CHIUSURA LATERALE FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Tipo di chiusura, guarnizioni magnetiche 90°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
SERIE VERSA

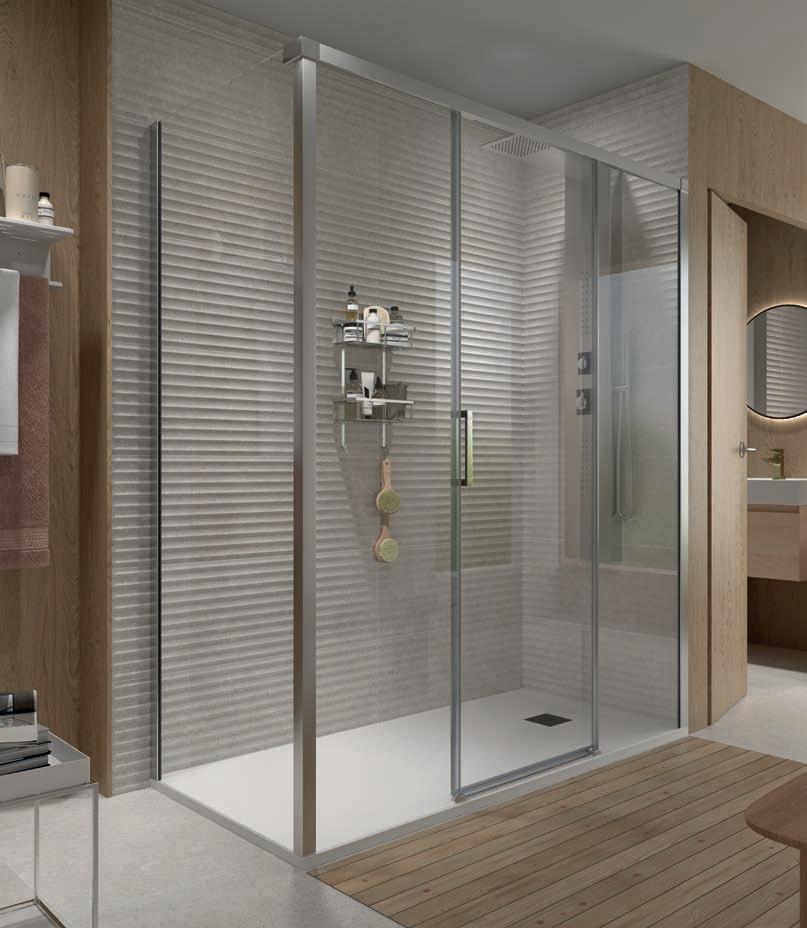

Frontale argento lucido con laterale fisso stock
FC2 + LC1 PORTA SCORREVOLE E FISSA + LATERALE FISSO/FISSO
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, profilo metallico e guarnizione magnetica 90°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
Trasparente
107026 590
1670 - 1710 755 - 775 30 1950 2 Argento lucido 107027 600
1720 - 1760 755 795 40-80 1950 2 Argento lucido 107028 610
1770 - 1810 805 - 825 30 1950 2 Argento lucido 107029 620
730 - 750 1950 3 Argento lucido 109518 460
780 - 800 1950 3 Argento lucido 109519 365
830 - 850 1950 3 Argento lucido 109521 470
880 - 900 1950 3 Argento lucido 109524 375
FRONTALE DOCCIA
SERIE VERSA
Frontale argento lucido con laterale fisso
FC2 + LC1 PORTA SCORREVOLE E FISSA + LATERALE FISSO/FISSO
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Tipo di chiusura, profilo metallico e guarnizione magnetica 90°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
1470 - 1510 655 - 675 30 1950 2 Argento lucido 110001 800 109689 860 110129 1000 1550 1520 - 1560 655 - 695 40-80 1950 2 Argento lucido 110002 810 109690 870 110130 1010 1600 1570 - 1610 705 - 725 30 1950 2 Argento lucido 110003 820 109691 880 110131 1020
1650 1620 - 1660 705 - 755 40-80 1950 2 Argento lucido 110004 840 109692 890 110132 1050 1700 1670 - 1710 755 - 775 30 1950 2 Argento lucido 110005 850 109693 900 110133 1070
1750 1720 - 1760 755 - 795 40-80 1950 2 Argento lucido 110006 860 109694 910 110134 1090 1800 1770 - 1810 805 - 825 30 1950 2 Argento lucido 110007 870 109695 920 110135 1110
NOTA: Per misure intermedie taglio guida superiore min 10 mm - max 50 mm Indicare su quale lato è posizionato il fisso per le finiture Satinata e Serigrafata. Indicare su quale lato è posizionato il fisso LC1 per le finiture Satinata e Serigrafata. Indicare su quale lato è posizionato il fisso LC1 per le finiture Satinata e Serigrafata.
su quale lato è posizionato il fisso LC1 per le finiture Satinata e Serigrafata.
SERIE VERSA
Frontale nero con laterale fisso stock
FC2
+ LC1
PORTA SCORREVOLE E FISSA + LATERALE FISSO/FISSO
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, profilo metallico e guarnizione magnetica 90°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
SERIE VERSA
Frontale nero con laterale fisso
FC2 + LC1 PORTA SCORREVOLE E FISSA + LATERALE FISSO/FISSO
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, profilo metallico e guarnizione magnetica 90°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
Per misure intermedie
SERIE VERSA
Frontale argento lucido tra pareti stock
FC3 PORTA SCORREVOLE FISSA E FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, guarnizione con sovrapposizione.
■ Compensazione del dislivello parete 20 + 20 mm.
■ Margine di adattamento 20 + 20.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
Trasparente
Trasparente
FRONTALE DOCCIA
NOTA: Taglio della guida
SERIE VERSA
Frontale argento lucido tra pareti
FC3 PORTA SCORREVOLE FISSA E FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Tipo di chiusura, guarnizione con sovrapposizione.
■ Compensazione del dislivello parete 20 + 20 mm.
■ Margine di adattamento 20 + 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia. FRONTALE DOCCIA
ACCESSO (C) SORMONTO (S) ALTEZZA (H) Nº IMBALLAGGI FINITURA COD. € COD. € COD. € 1400 1370 - 1410 1200 200 505 - 525 20 + 10 1950 3 Argento lucido
SERIE VERSA
Frontale nero tra pareti stock
FC3 PORTA SCORREVOLE FISSA E FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, guarnizione con sovrapposizione.
■ Compensazione del dislivello parete 20 + 20 mm.
■ Margine di adattamento 20 + 20 mm.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
Trasparente
Trasparente
FRONTALE DOCCIA
FRONTALE DOCCIA
NOTA: Taglio della guida superiore
NOTA: Taglio della guida superiore max 400
SERIE VERSA

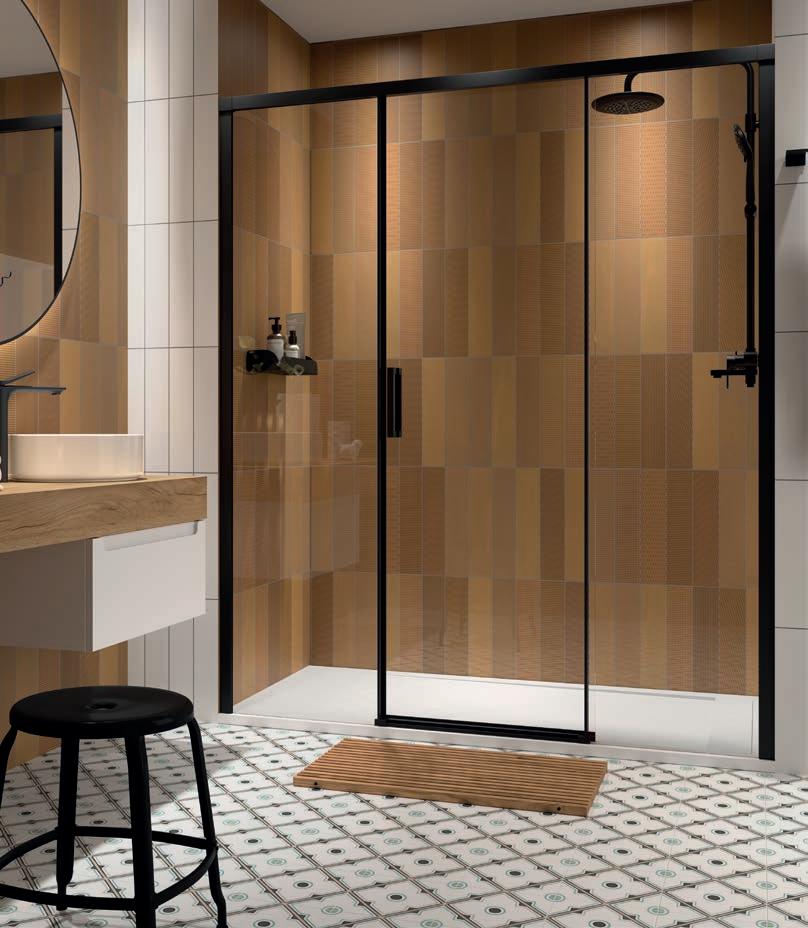

Frontale nero tra pareti
FC3 PORTA SCORREVOLE FISSA E FISSA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, guarnizione con sovrapposizione.
■ Compensazione del dislivello parete 20 + 20 mm.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Margine di adattamento 20 + 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
SERIE VERSA
Frontale argento lucido con laterale fisso stock
FC3 + LC1 PORTA SCORREVOLE FISSA E FISSA + LATERALE FISSO/FISSO
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, guarnizione con sovrapposizione.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
Trasparente
Trasparente
Trasparente
SERIE VERSA

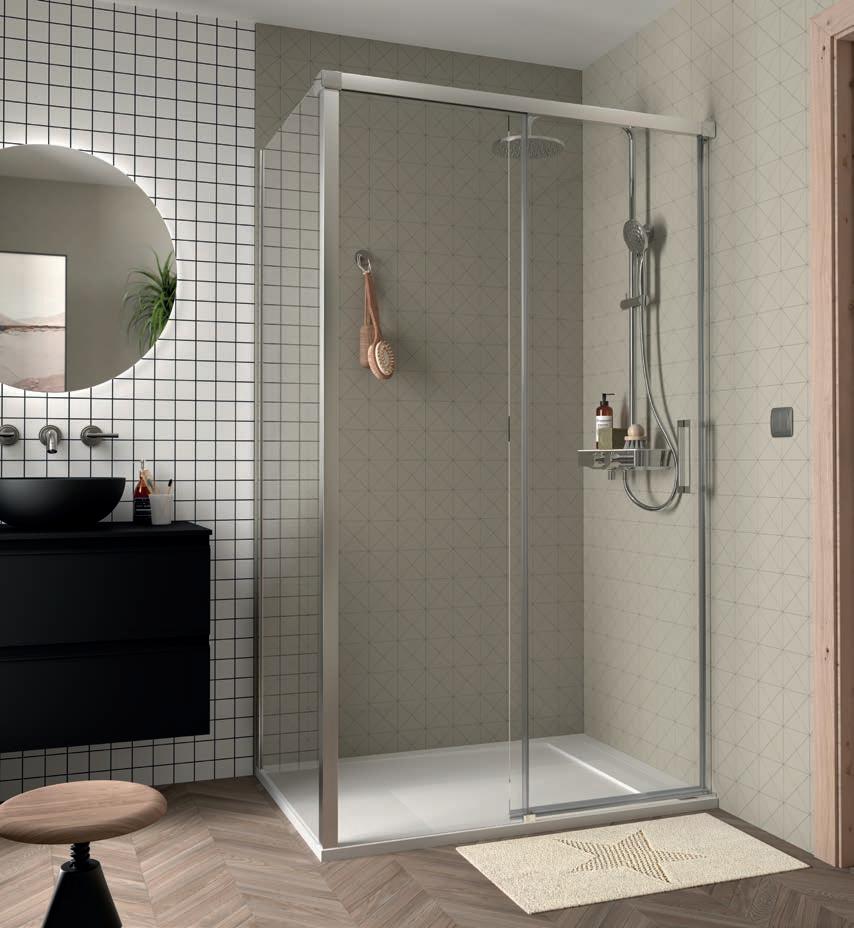

Frontale argento lucido con laterale fisso
FC3 + LC1 PORTA SCORREVOLE FISSA E FISSA + LATERALE FISSO/FISSO
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Tipo di chiusura, guarnizione con sovrapposizione.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
SERIE VERSA

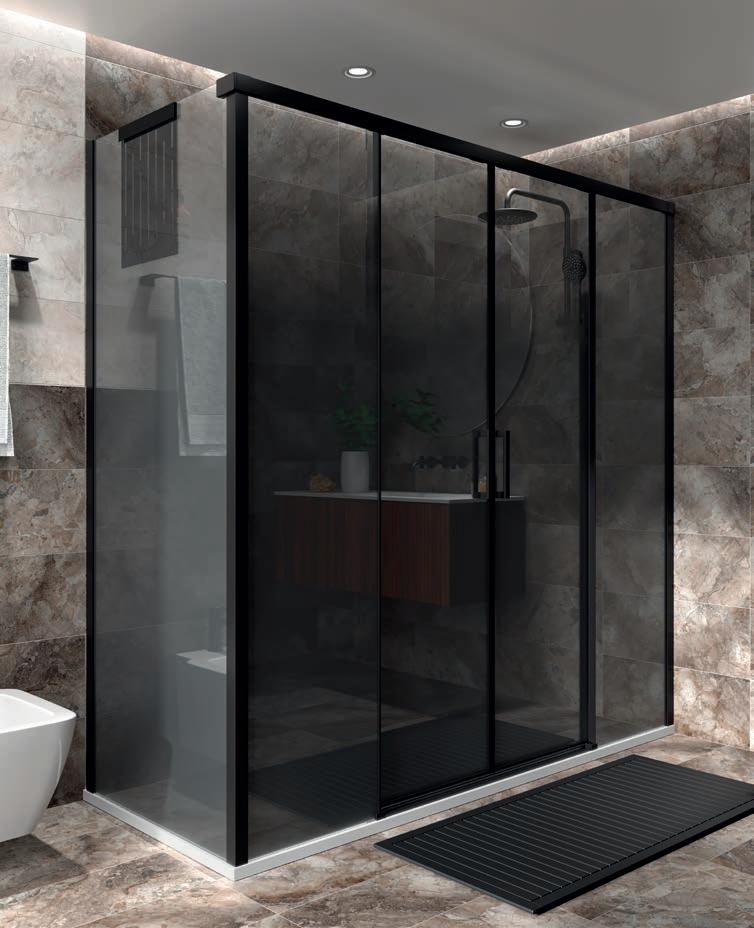

Frontale nero con laterale fisso stock
FC3 + LC1
PORTA SCORREVOLE FISSA E FISSA + LATERALE FISSO/FISSO
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, guarnizione con sovrapposizione.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
Trasparente
SERIE VERSA

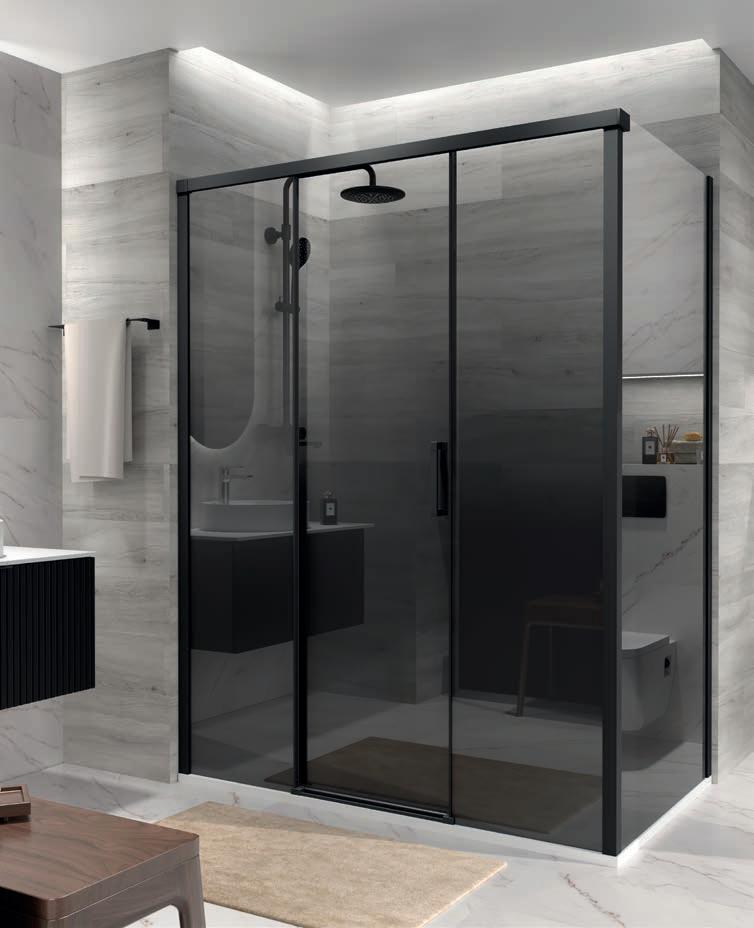

Frontale nero con laterale fisso
FC3 + LC1 PORTA SCORREVOLE FISSA E FISSA + LATERALE FISSO/FISSO
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Tipo di chiusura, guarnizione con sovrapposizione.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.

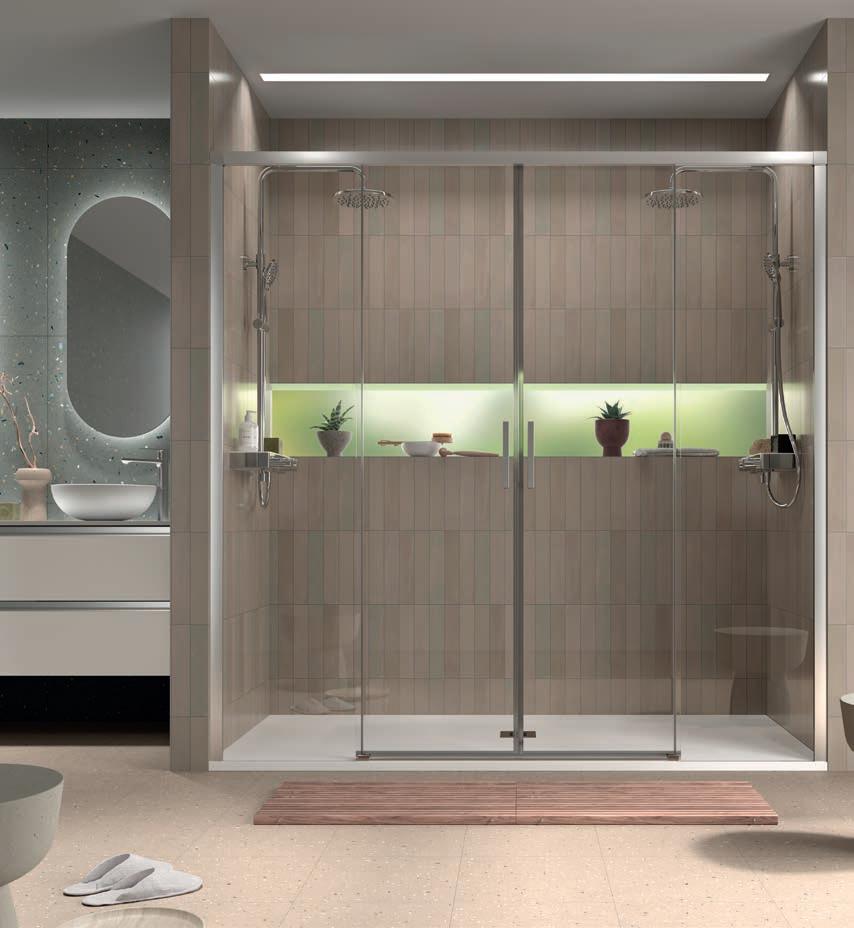

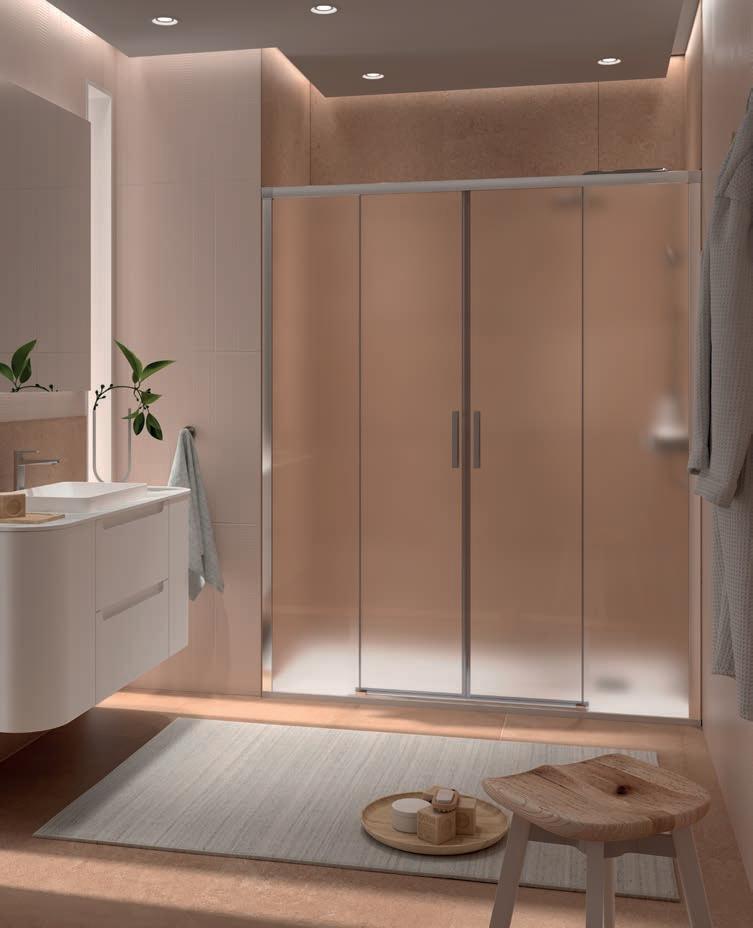

SERIE VERSA
Frontale argento lucido tra pareti stock
FC4 2 PORTE SCORREVOLI 2 FISSE
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, guarnizioni magnetiche 90°.
■ Compensazione del dislivello parete 20 + 20 mm.
■ Margine di adattamento 20 + 20 mm.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
Trasparente
PIATO DOCCIA MISURA (A) ACCESSO (C) SORMONTO (S) ALTEZZA (H) Nº IMBALLAGGI FINITURA COD. € 1400 1370 - 1410 538 30 + 30 1950 3 Argento lucido 109454 920 1450 1420 - 1460 563 30 +
1820 - 1860 763 30 + 30 1950 3 Argento lucido 109463 1025 1900 1870 - 1910 788 30 + 30 1950 3 Argento lucido 109498 1035 1950 1920 - 1960 813 30 + 30 1950 3 Argento lucido 109499 1045
2000 1970 - 2010 838 30 + 30 1950 3 Argento lucido 109500 1055
NOTA: Taglio della guida superiore max 600 mm
FRONTALE DOCCIA
SERIE VERSA
Frontale argento lucido tra pareti
FC4 2 PORTE SCORREVOLI 2 FISSE
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Tipo di chiusura, guarnizioni magnetiche 90°.
■ Compensazione del dislivello parete 20 + 20 mm.
■ Margine di adattamento 20 + 20 mm.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
1570 - 1610 638
3 Argento lucido 110021 1035 109817 1160 110150 1455
+ 30 1950 3 Argento lucido 110022 1040 109818 1165 110151 1460
1620 - 1660 663 30 + 30 1950 3 Argento lucido 110023 1045 109819 1170 110152 1465 1700 1670 - 1710 688 30 + 30 1950 3 Argento lucido 110024 1050 109820 1175 110153 1470 1750 1720 - 1760 713 30 + 30 1950 3 Argento lucido 110025 1055 109821 1195 110154 1475
1800 1770 - 1810 738 30 + 30 1950 3 Argento lucido 110026 1070 109822 1235 110155 1500
1850 1820 - 1860 763 30 + 30 1950 3 Argento lucido 110027 1090 109823 1255 110156 1540
1900 1870 - 1910 788 30 + 30 1950 3 Argento lucido 110028 1110 109824 1275 110157 1580
1950 1920 - 1960 813 30 + 30 1950 3 Argento lucido 110029 1130 109825 1285 110158 1600
2000 1970 - 2010 838 30 + 30 1950 3 Argento lucido 110030 1140 109826 1295 110159 1610
FRONTALE DOCCIA
NOTA: Taglio della guida superiore max 600 mm
SERIE VERSA

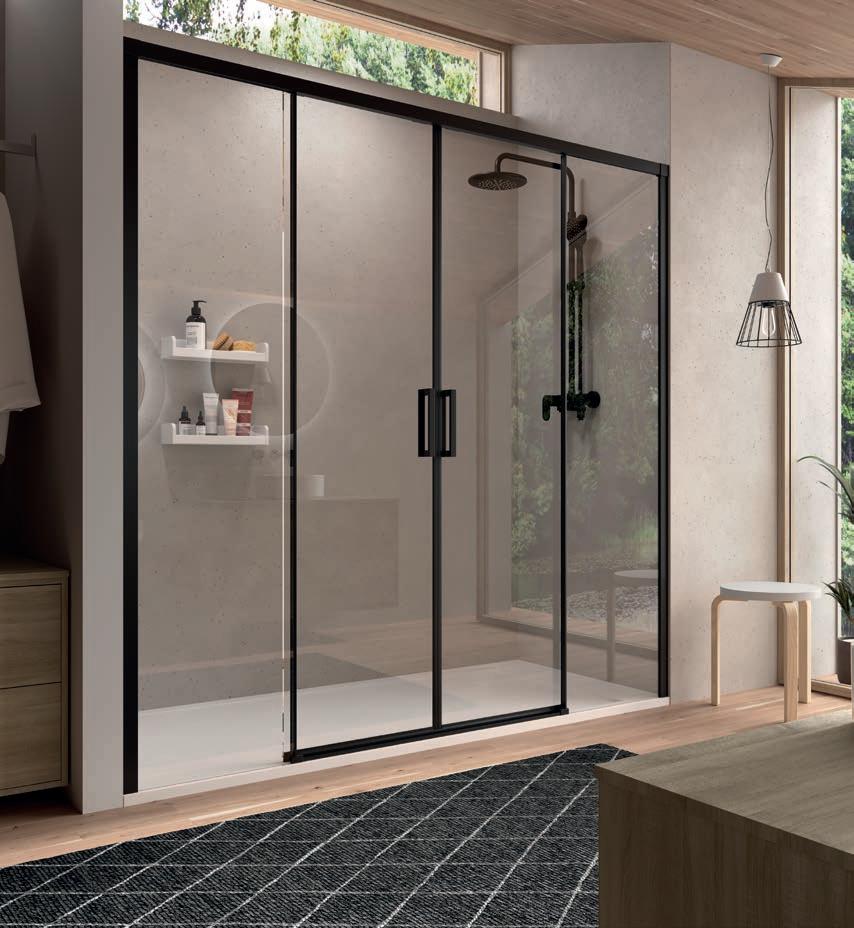

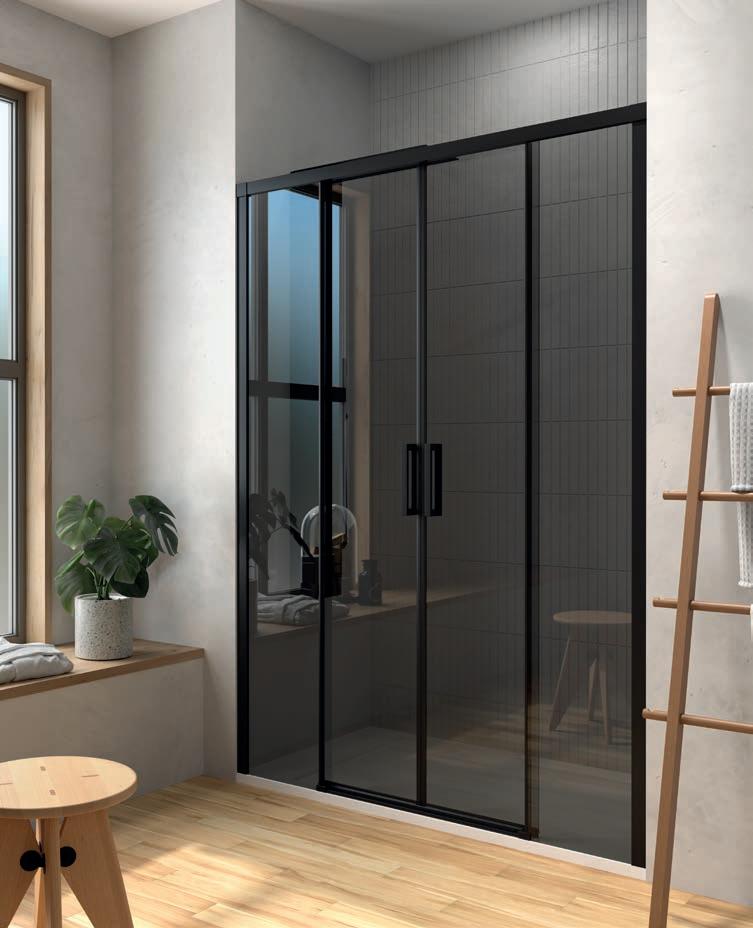

Frontale nero tra pareti stock
FC4 2 PORTE SCORREVOLI 2 FISSE
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, guarnizioni magnetiche 90°.
■ Compensazione del dislivello parete 20 + 20 mm.
■ Margine di adattamento 20 + 20 mm.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
NOTA: Taglio della guida superiore max 600 mm
FRONTALE DOCCIA

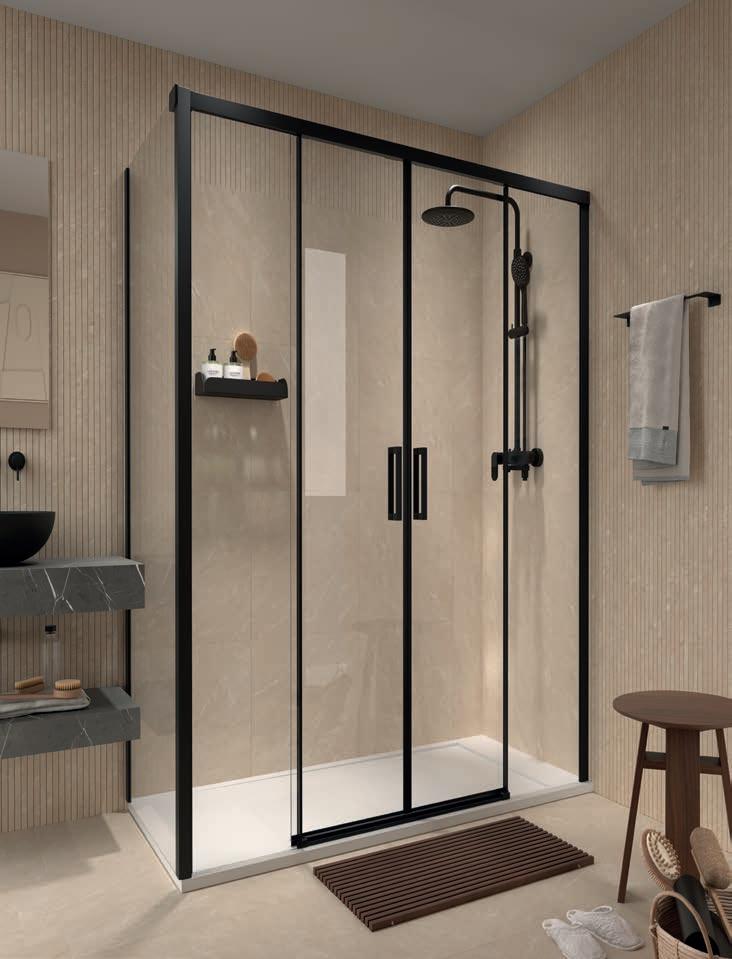

SERIE VERSA

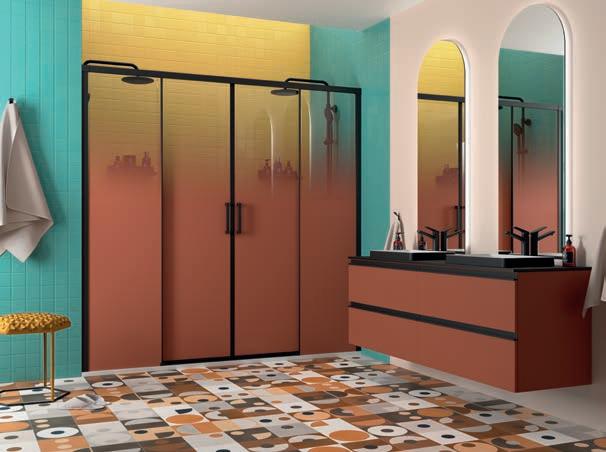

Frontale nero tra pareti
FC4 2 PORTE SCORREVOLI 2 FISSE
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Tipo di chiusura, guarnizioni magnetiche 90°.
■ Compensazione del dislivello parete 20 + 20 mm.
■ Margine di adattamento 20 + 20 mm.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
della guida superiore max 600 mm
FRONTALE DOCCIA
SERIE VERSA

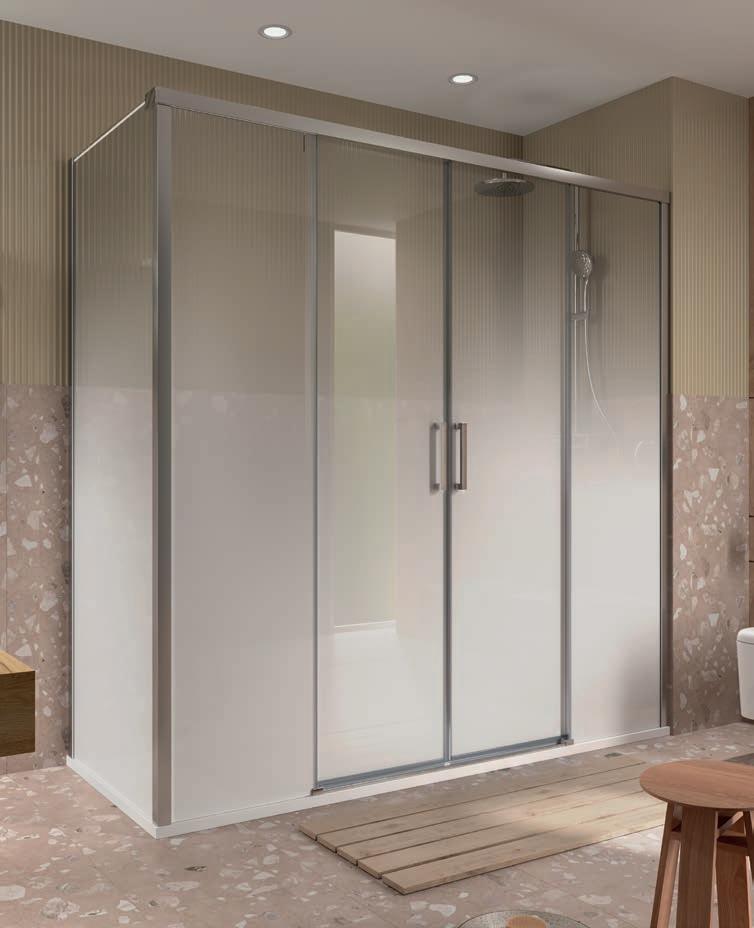

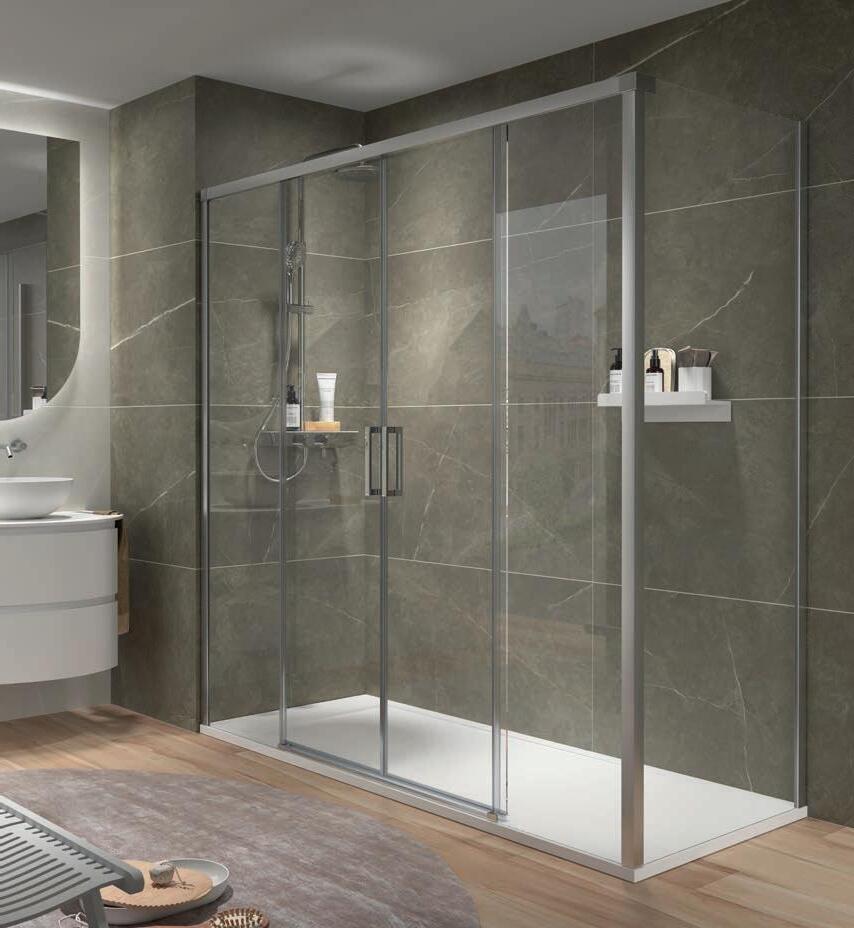

Frontale argento lucido con laterale fisso stock
FC4 + LC1 2 PORTE SCORREVOLI 2 FISSE + LATERALE FISSO/FISSO
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, guarnizioni magnetiche 90°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
Trasparente
(A) ACCESSO (C) SORMONTO (S) ALTEZZA (H) Nº IMBALLAGGI FINITURA COD. € 1400 1370 - 1410 538 30 + 30 1950 3 Argento lucido 109454 920
1420 - 1460 563 30 + 30 1950 3 Argento lucido 109455 925
1470 - 1510 588 30 + 30 1950 3 Argento lucido 109456 930
3 Argento lucido 109457 935
1570 - 1610 638 30 + 30 1950 3 Argento lucido 109458 955
1620 - 1660 663 30 + 30 1950 3 Argento lucido 109459 985 1700 1670 - 1710 688 30 + 30 1950 3 Argento lucido 109460 995
1750 1720 - 1760 713 30 + 30 1950 3 Argento lucido 109461 1005
1800 1770 - 1810 738 30 + 30 1950 3 Argento lucido 109462 1015
1850 1820 - 1860 763 30 + 30 1950 3 Argento lucido 109463 1025
1900 1870 - 1910 788 30 + 30 1950 3 Argento lucido 109498 1035
1950 1920 - 1960 813 30 + 30 1950 3 Argento lucido 109499 1045
2000 1970 - 2010 838 30 + 30 1950 3 Argento lucido 109500 1055
NOTA: Taglio della guida superiore max 600 mm
Trasparente
Trasparente
SERIE VERSA

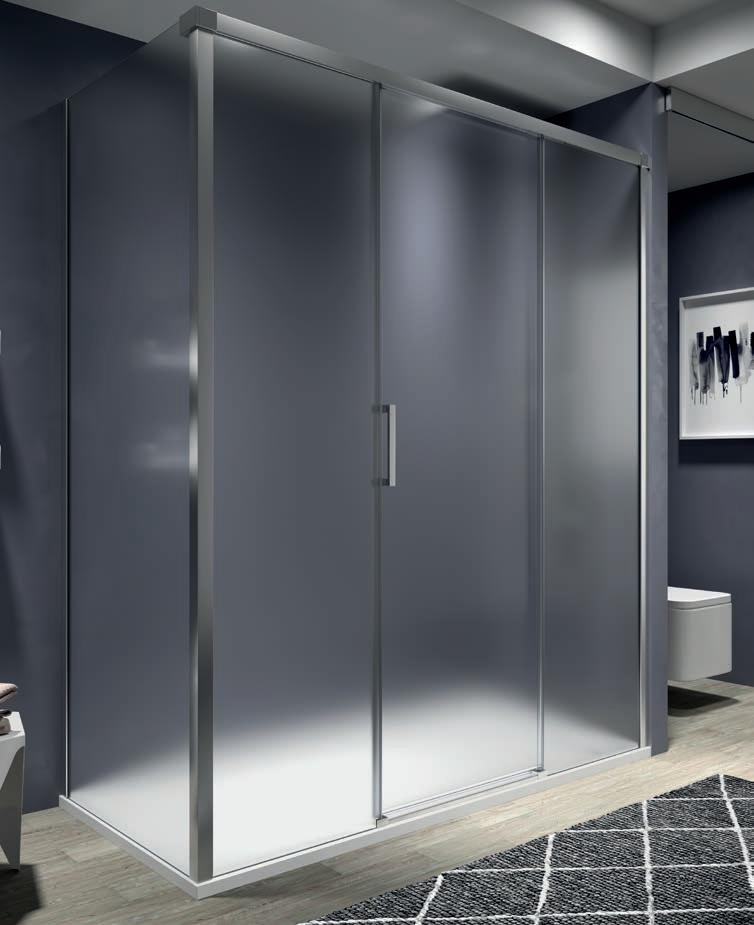

Frontale argento lucido con laterale fisso
FC4 + LC1 2 PORTE SCORREVOLI 2 FISSE + LATERALE FISSO/FISSO
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Tipo di chiusura, guarnizioni magnetiche 90°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
FRONTALE DOCCIA Satinato Fumé Serigrafato PIATO DOCCIA MISURA (A) ACCESSO (C) SORMONTO (S) ALTEZZA (H) Nº IMBALLAGGI FINITURA
- 1610 638
+
1950 3 Argento lucido 110022 1040 109818 1165 110151 1460 1650 1620 - 1660 663 30 + 30 1950 3 Argento lucido 110023 1045 109819 1170 110152 1465
1670 - 1710 688 30 + 30 1950 3 Argento lucido 110024 1050 109820 1175 110153 1470
1720 - 1760 713 30 + 30 1950 3 Argento lucido 110025 1055 109821 1195 110154 1475 1800 1770 - 1810 738 30 + 30 1950 3 Argento lucido 110026 1070 109822 1235 110155 1500
1850 1820 - 1860 763 30 + 30 1950 3 Argento lucido 110027 1090 109823 1255 110156 1540
1900 1870 - 1910 788 30 + 30 1950 3 Argento lucido 110028 1110 109824 1275 110157 1580
1950 1920 - 1960 813 30 + 30 1950 3 Argento lucido 110029 1130 109825 1285 110158 1600
2000 1970 - 2010 838 30 + 30 1950 3 Argento lucido 110030 1140 109826 1295 110159 1610 LATERALLI FISSI SPECIALI / PER FRONTALE DOCCIA Satinato Fumé Serigrafato MISURA LATERALE FISSO (LC1) ALTEZZA (H) Nº IMBALLAGGI FINITURA COD. € COD.
FISSI SPECIALI / PER FRONTALE DOCCIA Satinato Fumé Serigrafato
SERIE VERSA
Frontale nero con laterale fisso stock
FC4 + LC1 2 PORTE SCORREVOLI 2 FISSE + LATERALE FISSO/FISSO
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, guarnizioni magnetiche 90°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
SERIE VERSA
Frontale nero con laterale fisso
FC4 + LC1 2 PORTE SCORREVOLI 2 FISSE + LATERALE FISSO/FISSO
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Tipo di chiusura, guarnizioni magnetiche 90°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 / 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
SERIE VERSA
Angolare argento lucido doccia stock
AC2 + AC2 PORTA SCORREVOLE E FISSA 1/2
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, guarnizioni magnetiche 45°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 mm.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
DOCCIA 1/2
PIATO DOCCIA MISURA (B1) MISURA (B2) SORMONTO (S) ALTEZZA (H) Nº IMBALLAGGI
SERIE
VERSA
Angolare argento lucido doccia
AC2 + AC2 PORTA SCORREVOLE E FISSA 1/2
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Tipo di chiusura, guarnizioni magnetiche 45°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
ANGOLARE DOCCIA 1/2 Satinato Fumé Serigrafato
PIATO DOCCIA MISURA (B1) MISURA (B2) SORMONTO (S) ALTEZZA (H) Nº IMBALLAGGI FINITURA COD. € COD. € COD. €
700 690 - 710 690 - 710 25 1950 2 Argento lucido 110033 525 109827
Indicare su quale lato è posizionato il fisso per le finiture Satinata e Serigrafata.
Vedere le tabelle delle aperture a pagina 112
Vedere le tabelle delle combinazioni a pagina 120
SERIE VERSA
Angolare nero doccia stock
AC2 + AC2 PORTA SCORREVOLE E FISSA 1/2
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Tipo di chiusura, guarnizioni magnetiche 45°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 mm.
■ Reversibile.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
Vedere le tabelle delle aperture a pagina 112
Vedere le tabelle delle combinazioni a pagina 120
Trasparente
ANGOLARE DOCCIA 1/2
SERIE VERSA

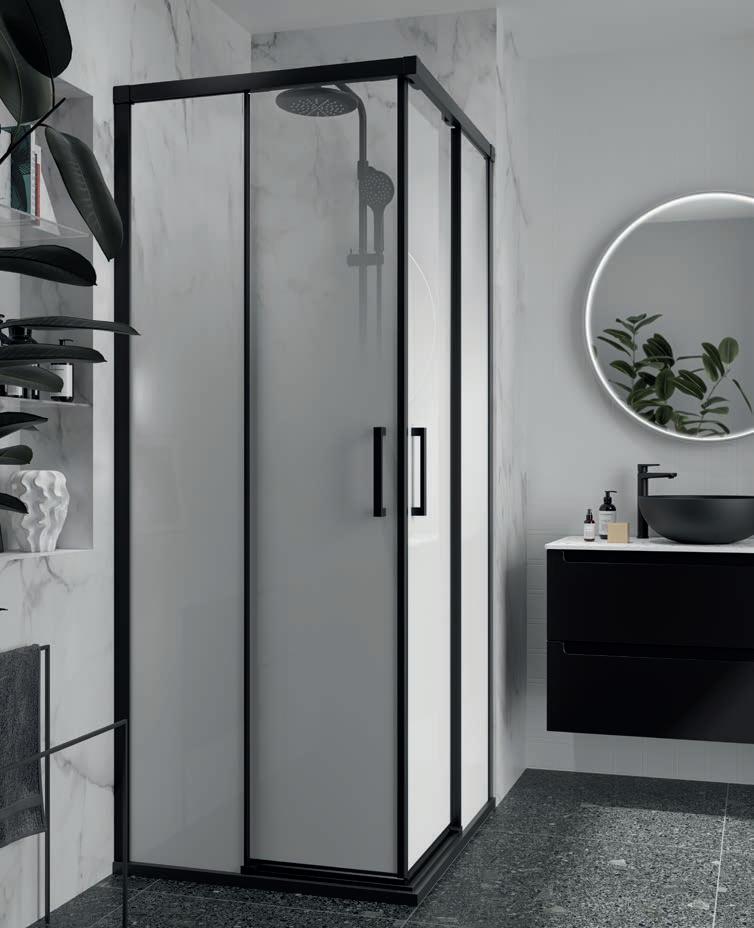

Angolare nero doccia
AC2 + AC2 PORTA SCORREVOLE E FISSA 1/2
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ La serigrafia corrisponde alla stampa digitale sfumata secondo il RAL selezionato.
■ Tipo di chiusura, guarnizioni magnetiche 45°.
■ Compensazione del dislivello parete 20 / 20 mm.
■ Margine di adattamento 20 + 20 mm.
■ Reversibile per la finitura Fumé.
■ Sistema di facile pulizia. Bottone push sbloccaporta.
■ Cuscinetti doppi regolabili in altezza +2/-2 mm.
■ Guarnizione inferiore con gocciolatoio guida.
■ Maniglia doppia.
DOCCIA 1/2
(S)
Indicare su quale lato è posizionato il fisso per le finiture Satinata e Serigrafata.
Vedere le tabelle delle aperture a pagina 112 Vedere le tabelle delle combinazioni a pagina 120
COMBINAZIONI AC2 + AC2
109828 + 109827 109828 + 109828 109828
109829 + 109827 109829 + 109828 109829 + 109829 109829 + 109830 109829 + 109831 109829 + 109832 109829 + 109833 109829 + 109834 109829 + 109835 850 108930 + 109827 108930 + 109828 108930 + 109829 108930 + 109830 108930 + 109831 108930 + 109832 108930 + 109833 108930 + 109834 108930 + 109835
109831 + 109827 109831 + 109828 109831 + 109829 109831 + 109830 109831 + 109831 109831 + 109832 109831 + 109833 109831 + 109834 109831 + 109835
950 109832 + 109827 109832 + 109828 109832 + 109829 109832 + 109830 109832 + 109831 109832 + 109832 109832 + 109833 109832 + 109834 109832 + 109835
109833 + 109827
COMBINAZIONI AC2 + AC2
[Helsinki]
FRONTALE FISSO + 1 PORTA
FRONTALE FISSO / 1 PORTA + LATERALE FISSO
ANGOLARE 2 FISSI + 2 PORTE
FRONTALE 2 FISSI + 2 PORTE

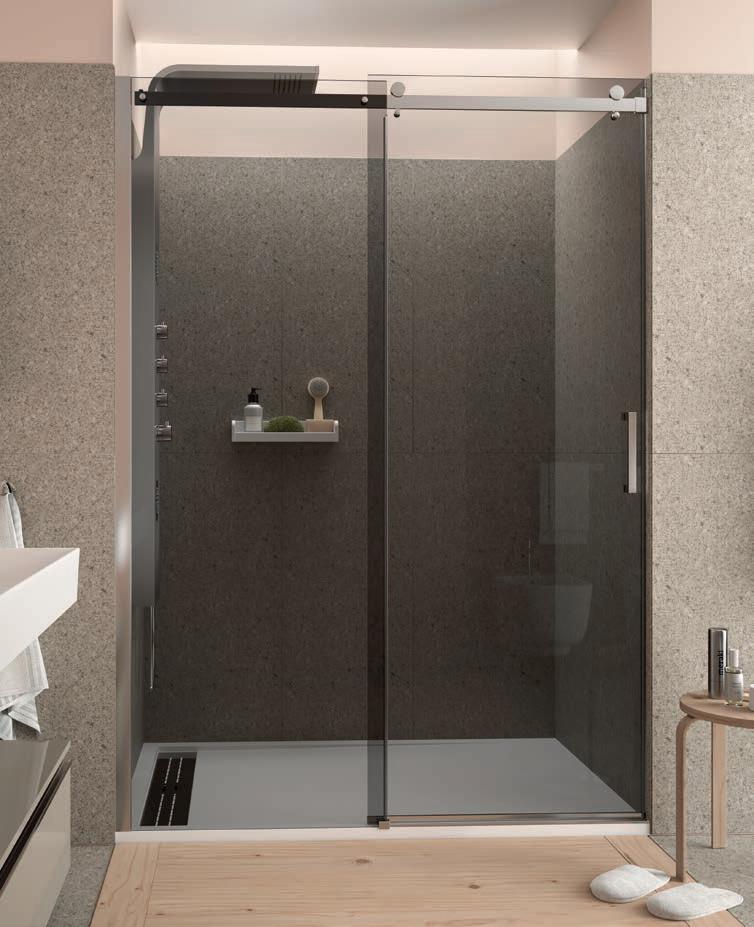

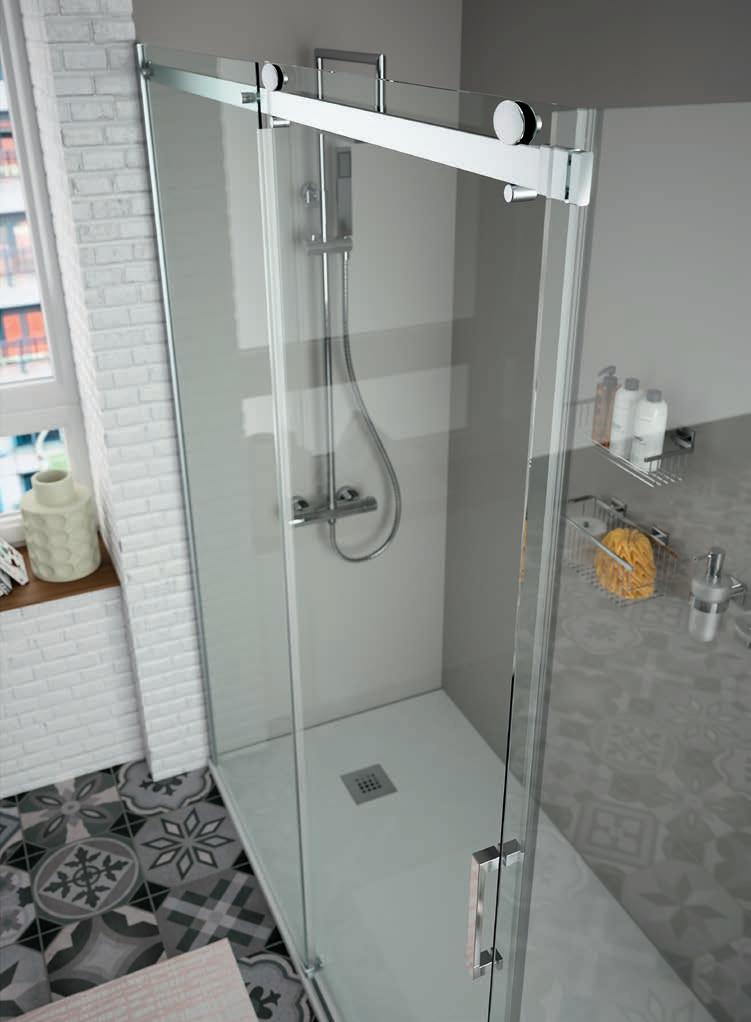

SERIE HELSINKI frontale doccia
SCORREVOLE 1 PORTA / 1 FISSO
■ Vetro temperato di sicurezza da 6 mm.
■ Sistema di apertura, porta scorrevole.
■ Tipo di chiusura, profilo in gomma
■ Compensazione, 40 mm frontale / 20 mm laterale fisso.
■ Reversibile.
■ Sistema di pulizia facile.
■ Rotazione regolabile.
MISURA (A) ACCESSO (C) SORMONTO (S) ALTEZZA (H) Nº IMBALLAGGI FINITURA COD. €
1550 1520 - 1560 674 35 1950 1 Argento lucido 22456 712
1600 1560 - 1600 694 35 1950 2 Argento lucido 22457 741
FRONTAL DOCCIA
DOCCIA
SERIE HELSINKI
Frontale tra pareti su misura
SCORREVOLE 1 PORTA / 1 FISSO, SU MISURA
■ Vetro temperato di sicurezza da 6 mm.
■ Sistema di apertura, porta scorrevole.
■ Tipo di chiusura, profilo in gomma
■ Compensazione, 40 mm frontale / 20 mm laterale fisso.
■ Reversibile, eccetto vetro satinato.
■ Sistema di pulizia facile.
■ Rotazione regolabile.

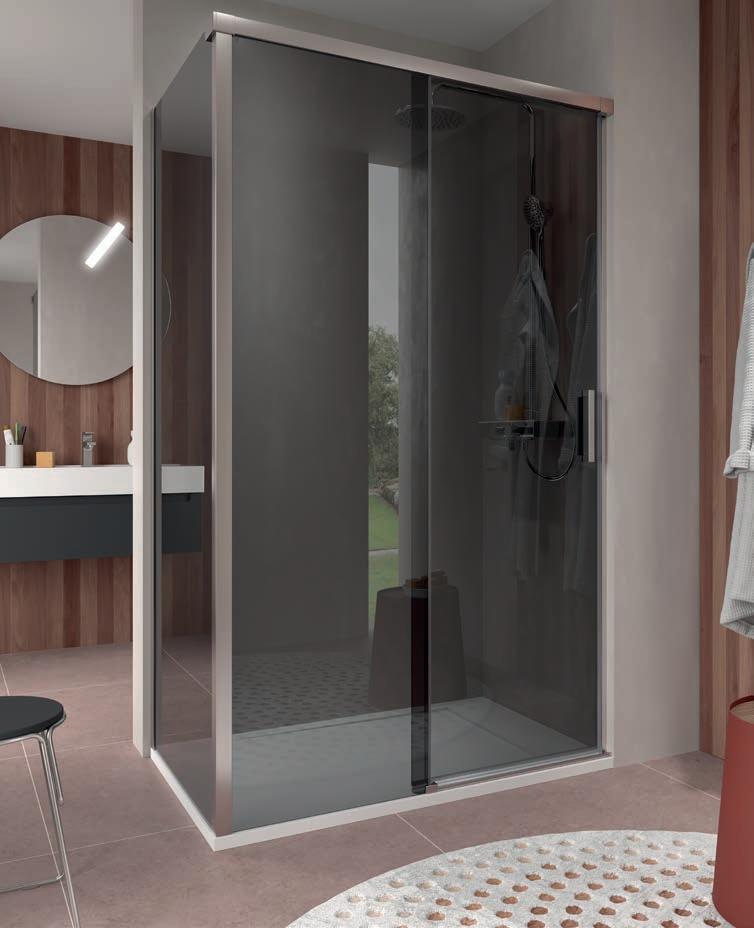

SERIE HELSINKI
Frontale con laterale
SCORREVOLE 1 PORTA / 1 FISSO + LATERALE FISSO
■ Vetro temperato di sicurezza da 6 mm.
■ Sistema di apertura, porta scorrevole.
■ Tipo di chiusura, profilo in gomma
■ Compensazione, 40 mm frontale / 20 mm laterale fisso.
■ Reversibile, eccetto vetro satinato.
■ Sistema di pulizia facile.
■ Rotazione regolabile.
SERIE HELSINKI
Frontale con laterale su misura
SCORREVOLE 1 PORTA / 1 FISSO + LATERALE FISSO
■ Vetro temperato di sicurezza da 6 mm.
■ Sistema di apertura, porta scorrevole.
■ Tipo di chiusura, profilo in gomma
■ Compensazione, 40 mm frontale / 20 mm laterale fisso.
■ Reversibile, eccetto vetro satinato.
■ Sistema di pulizia facile.
■ Rotazione regolabile.
Kit chiusura magnetica

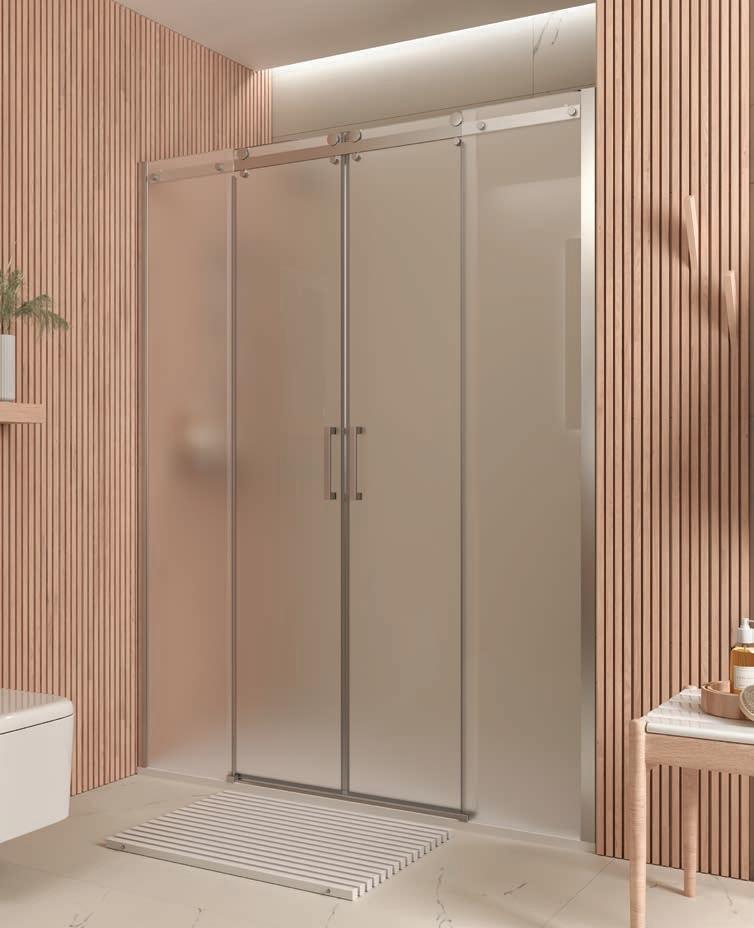

SERIE HELSINKI frontale doccia
SCORREVOLE 2 PORTE / 2 FISSI
■ Vetro temperato di sicurezza da 8 mm.
■ Sistema di apertura, porta scorrevole.
■ Tipo di chiusura, gomma magnetica.
■ Compensazione, 20 mm ciascun lato.
■ Maniglie incluse.
■ Sistema di pulizia facile.
■ Rotazione regolabile.
MISURA (A) ACCESSO (C) SORMONTO (S) ALTEZZA (H) Nº IMBALLAGGI FINITURA COD.
FRONTAL DOCCIA
PIATO DOCCIA
Cuscinetto extra-scorrevole
PORTE
SERIE HELSINKI
Frontale tra pareti su misura
SCORREVOLE 2 PORTE / 2 FISSI
■ Vetro temperato di sicurezza da 8 mm.
■ Sistema di apertura, porta scorrevole.
■ Tipo di chiusura, gomma magnetica.
■ Compensazione, 20 mm ciascun lato.
■ Sistema di pulizia facile.
■ Rotazione regolabile.
FRONTAL DOCCIA
SERIE HELSINKI
Angolare
SCORREVOLE 2 PORTE / 2 FISSI
■ Vetro temperato di sicurezza da 6 mm.
■ Sistema di apertura, porta scorrevole.
■ Tipo di chiusura, gomma magnetica.
■ Compensazione, 20 mm ciascun lato.
■ Reversibile.
■ Sistema di pulizia facile.
■ Rotazione regolabile.
ANGULARE DOCCIA 2 PORTE 2 ANTE FISSE ARGENTO LUCIDO Trasparente
PIATO DOCCIA MISURA (B1) MISURA (B2) ACCESSO (C) SORMONTO (S) ALTEZZA (H) Nº IMBALLAGGI FINITURA COD.
800
Opzioni consigliate per la nostra gamma di piatti doccia.
Dettaglio della chiusura angolare

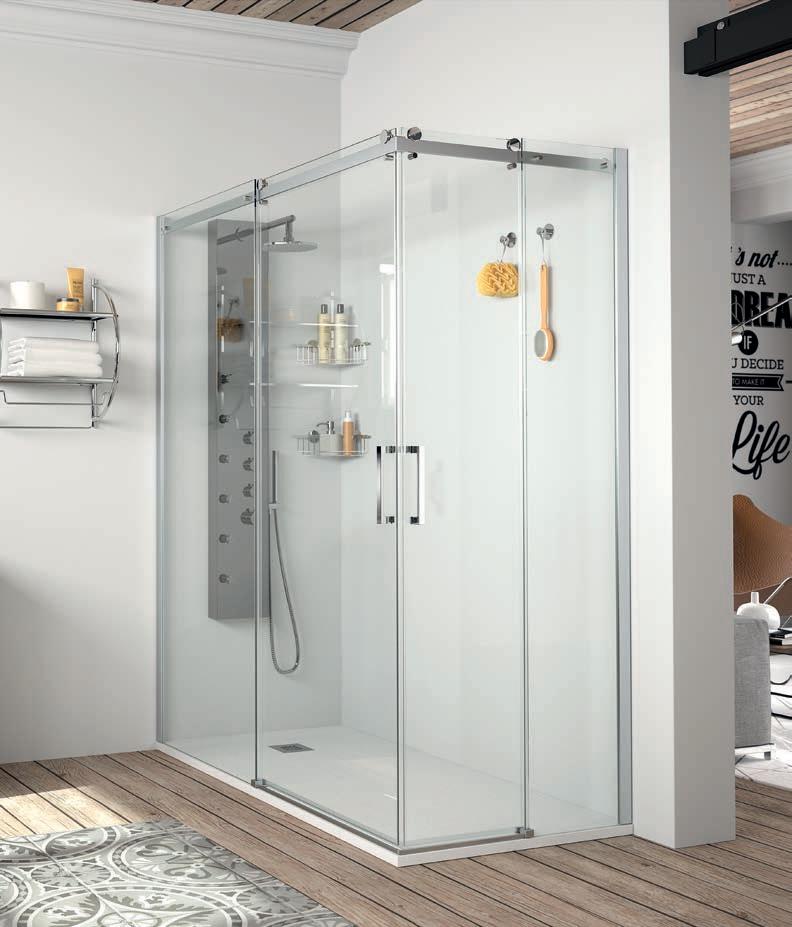

SERIE HELSINKI
angolare doccia
SCORREVOLE 2 PORTE / 2 FISSI
■ Vetro temperato di sicurezza da 6 mm.
■ Sistema di apertura, porta scorrevole.
■ Tipo di chiusura, gomma magnetica.
■ Compensazione, 20 mm ciascun lato.
■ Reversibile, eccetto vetro satinato.
■ Sistema di pulizia facile.
■ Rotazione regolabile.
[Habitat II]

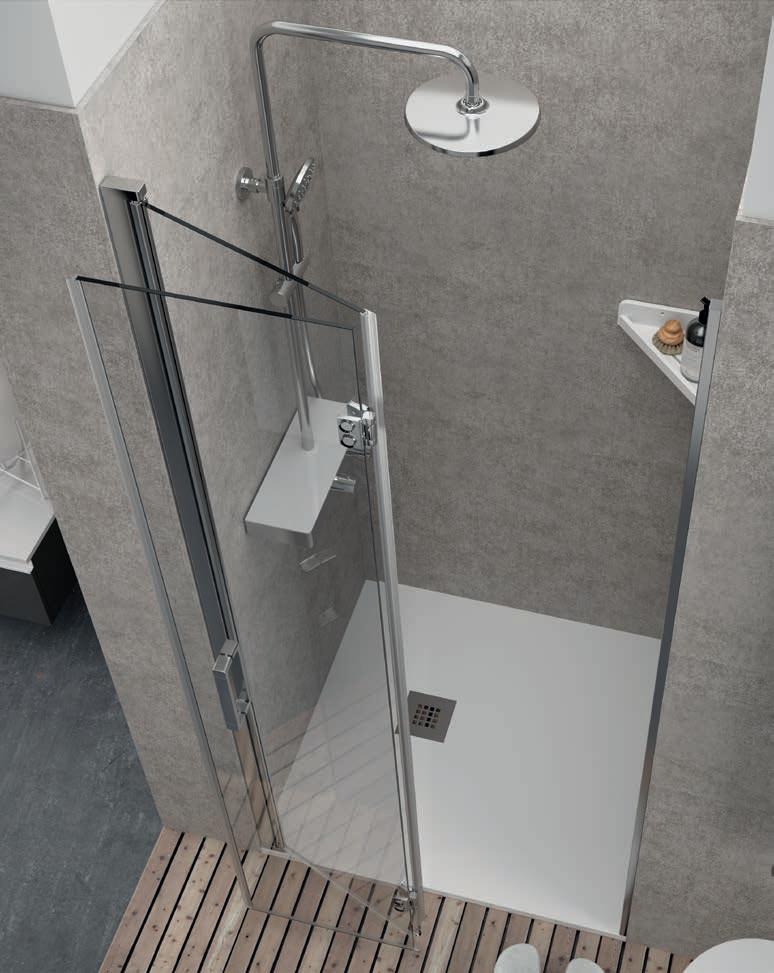

FRONTALE 1 PORTA
FRONTALE
FRONTALE

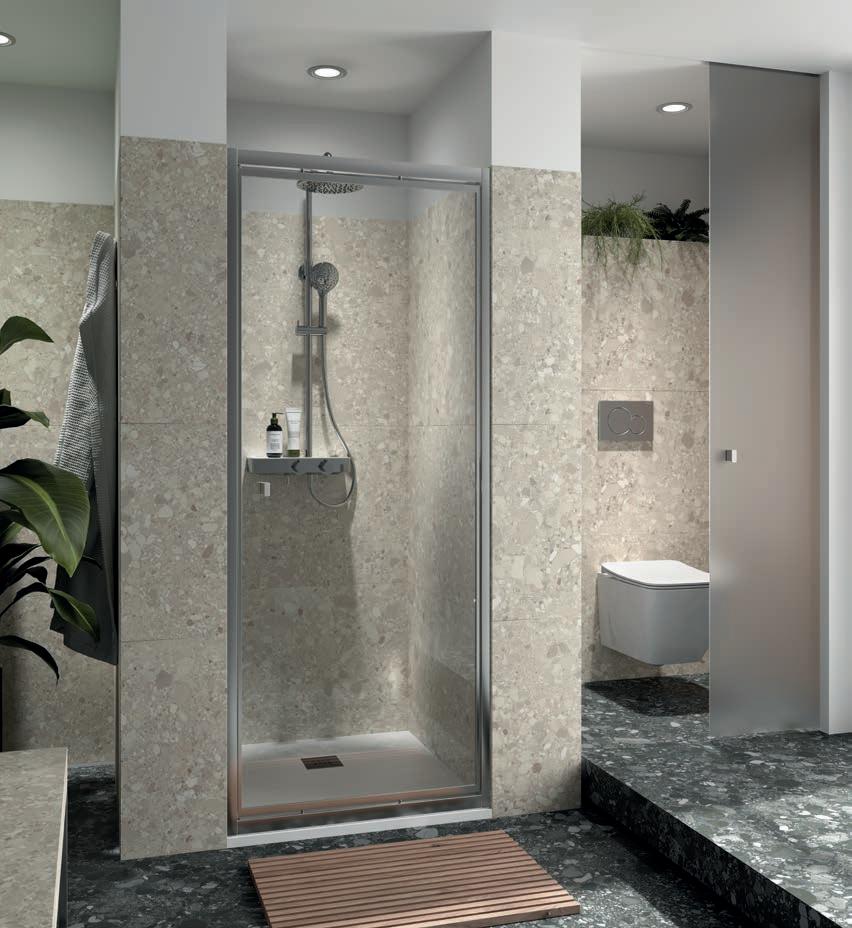

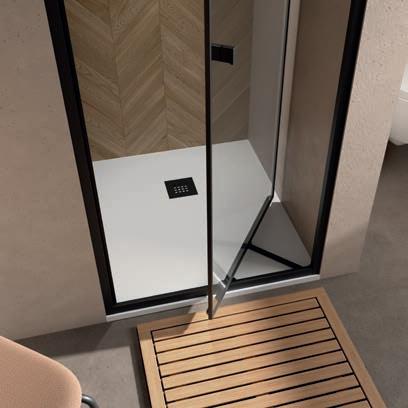

SERIE HABITAT II
Frontale argento lucido
PORTA A BATTENTE GIREVOLE
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Sistema di apertura, porta pieghevole a 90º.
■ Approfitta dello spazio con l’80% dell’apertura interna
■ Tipo di chiusura, porfilo magnetico.
■ Compensazione, 20 mm ciascun lato.
■ Reversibile.
■ Doppio pomello dal design minimalista
■ Installazione del sistema “Click”.
DA
PIATO DOCCIA ANTA REVERSIBILE (PR) ACCESSO (C) ALTEZZA (H) Nº
700
750
VALORIZZAZIONE DEGLI SPAZI CON APERTURA INTERNA S ACCESSO (C) LARGHEZZA PORTA
Trasparente
FRONTAL
DOCCIA

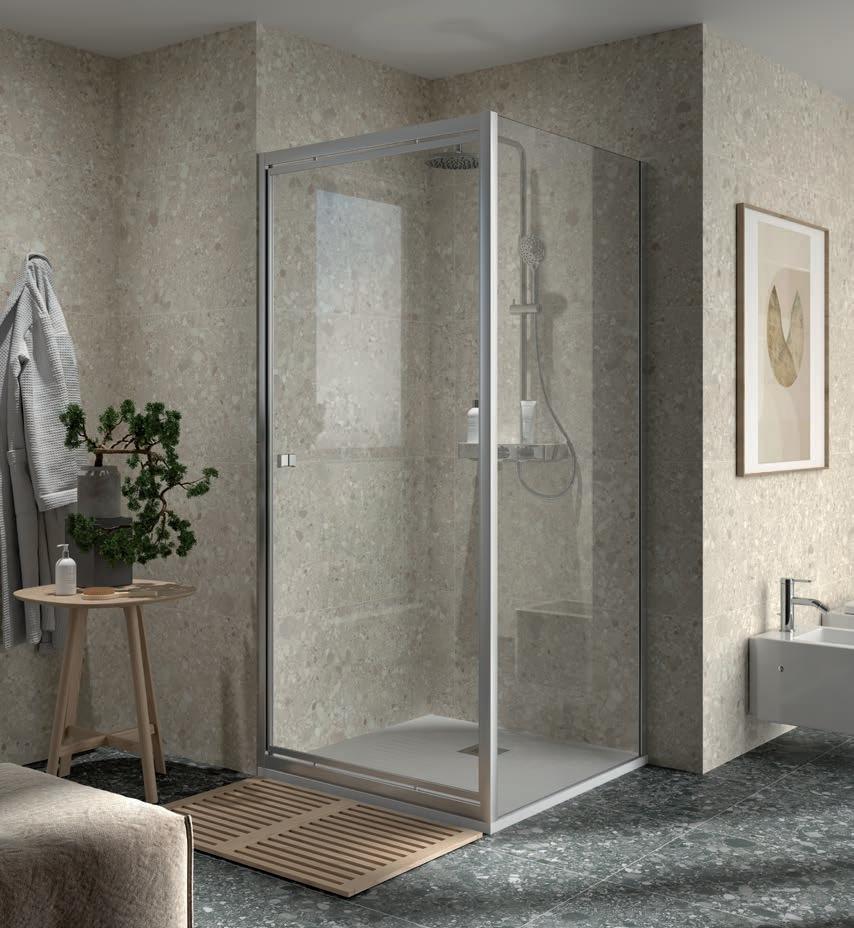

SERIE HABITAT II
Frontale argento lucido con laterale fisso
BOX DOCCIA FRONTALE CON LATERALI FISSI
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Sistema di apertura, porta pieghevole a 90º.
■ Approfitta dello spazio con l’80% dell’apertura interna
■ Tipo di chiusura, porfilo magnetico.
■ Compensazione, 20 mm ciascun lato.
■ Reversibile.
■ Doppio pomello dal design minimalista
■ Installazione del sistema “Click”.
FRONTAL DA DOCCIA
Trasparente
PIATO DOCCIA ANTA REVERSIBILE (PR) ACCESSO (C) ALTEZZA (H) Nº IMBALLAGGI FINITURA COD. €
700 670 - 710 510 1950 1 Argento lucido 113940 559
750 720 - 760 560 1950 1 Argento lucido 113941 572
800 770 - 810 610 1950 1 Argento lucido 113942 585
850 820 -860 660 1950 1 Argento lucido 113943 598
900 870 - 910 710 1950 1 Argento lucido 113944 611
950 920 - 960 760 1950 1 Argento lucido 113945 624
1000 970 - 1010 810 1950 1 Argento lucido 113946 637
LATERALI FISSI / PER FRONTALI DOCCIA
Trasparente
PIATO DOCCIA LATERALE FISSO (LC) ALTEZZA (H) Nº IMBALLAGGI FINITURA COD. €
700 670 - 690 1950 1 Argento lucido 113937 306
800 770 - 790 1950 1 Argento lucido 113938 319
900 870 - 890 1950 1 Argento lucido 113939 332
DOCCIA
Trasparente
PIATO DOCCIA LATERALE FISSO (LC) ALTEZZA (H) Nº IMBALLAGGI FINITURA COD. €
160 300 160 - 300 1950 1 Argento lucido 114790 286 301 - 600
Trasparente

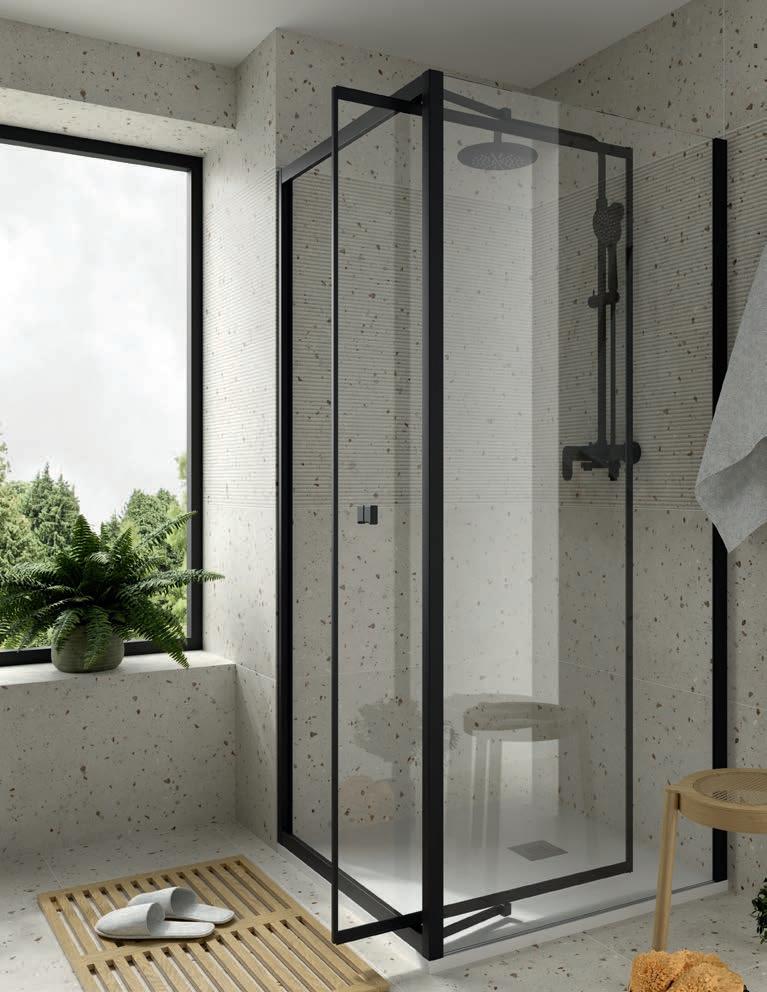

SERIE HABITAT II
Frontale nero con laterale fisso
PORTA A BATTENTE GIREVOLE
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Sistema di apertura, porta pieghevole a 90º.
■ Approfitta dello spazio con l’80% dell’apertura interna
■ Tipo di chiusura, porfilo magnetico.
■ Compensazione, 20 mm ciascun lato.
■ Reversibile.
■ Doppio pomello dal design minimalista
■ Installazione del sistema “Click”.
Vedi la tabella con la valorizzazione degli spazi con apertura interna a pagina 142
FRONTAL DA DOCCIA

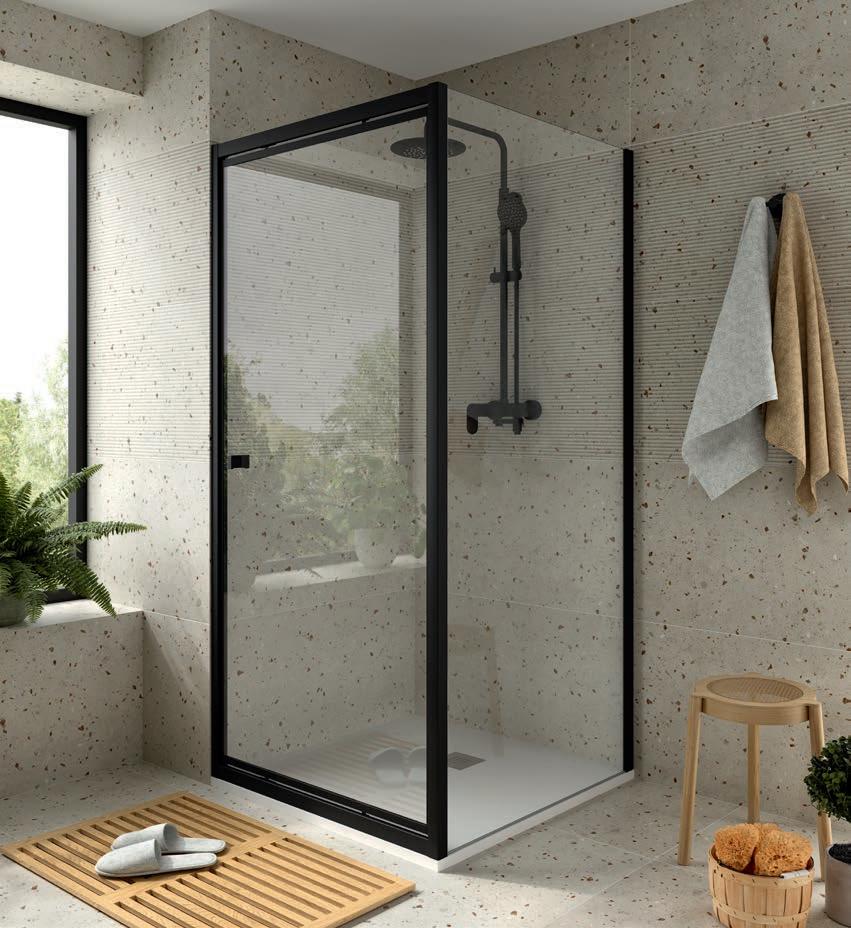

SERIE HABITAT II
Frontale nero con laterale fisso
BOX DOCCIA FRONTALE CON LATERALI FISSI
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Sistema di apertura, porta pieghevole a 90º.
■ Approfitta dello spazio con l’80% dell’apertura interna
■ Tipo di chiusura, porfilo magnetico.
■ Compensazione, 20 mm ciascun lato.
■ Reversibile.
■ Doppio pomello dal design minimalista
■ Installazione del sistema “Click”.
Trasparente
Trasparente
Trasparente
[Odense]
FRONTALE 1 PORTA
ANGOLARE 1 PORTA + LATERALE FISSO
FRONTALE 2 PORTE 2 FISSI
ANGOLARE 2 PORTE
Trattamento anticalcare incluso.

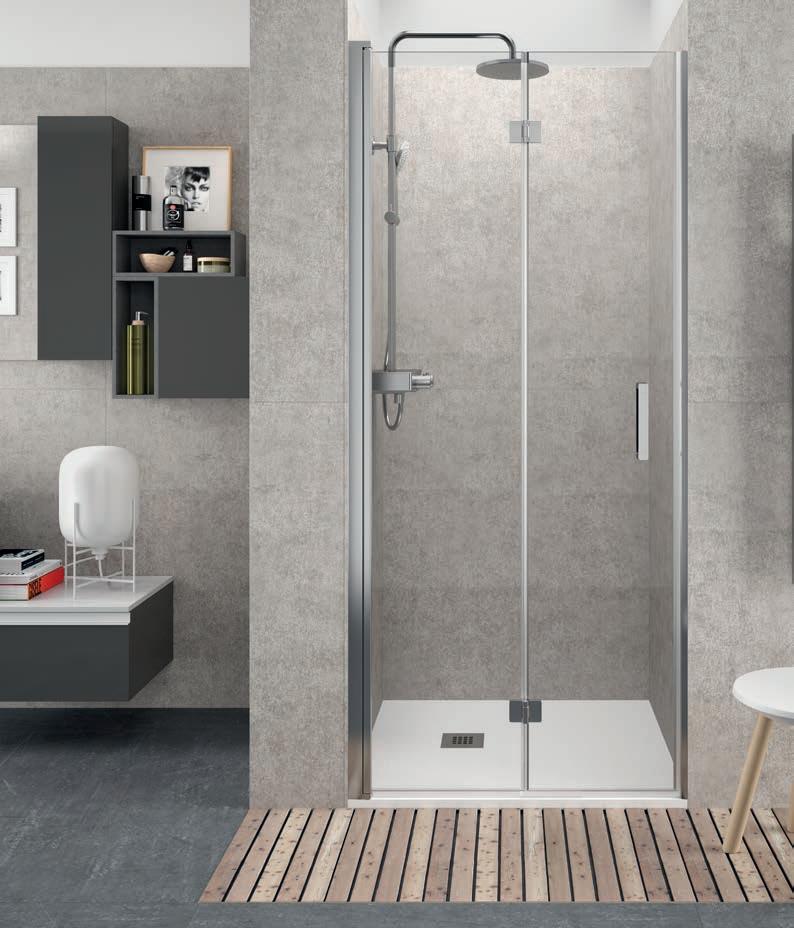

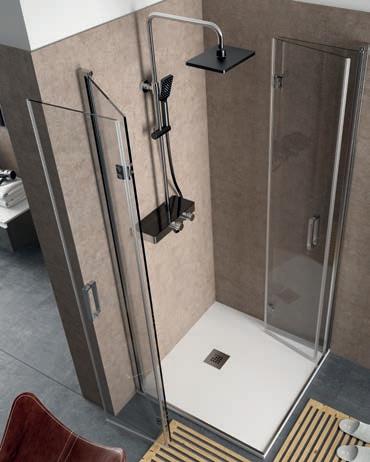

SERIE ODENSE frontale doccia
PORTA A BATTENTE / PIEGHEVOLE
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Sistema di apertura, porta a battente / pieghevole.
■ Tipo di chiusura, porfilo magnetico.
■ Compensazione, 20 mm frontale.
■ Reversibile.
■ Maniglie incluse.
DOCCIA ANTA REVERSIBILE (PR) ACCESSO (C) ALTEZZA (H)
OPZIONALE FRONTALE TRA PARETI 4 MODULI. Per questa composizione, è necessario incorporare 2 profili (83628) di 40 mm per lato per raggiungere la misura. Kit cierre imantado
FRONTALE DOCCIA

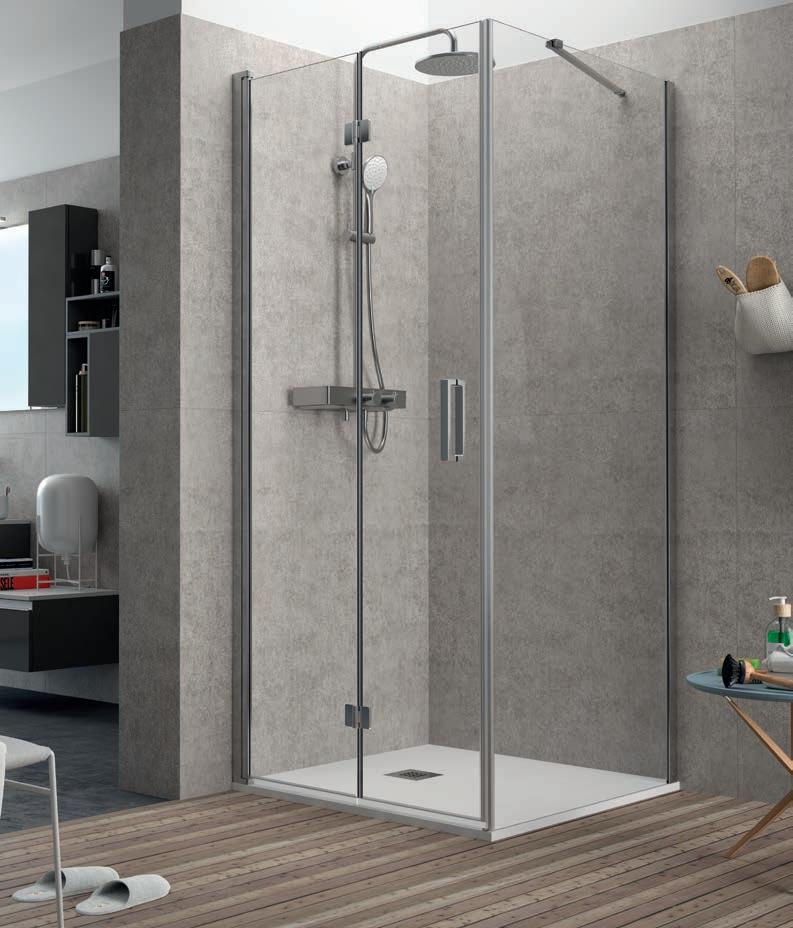

SERIE ODENSE frontale con laterali fissi
PORTA A BATTENTE / PIEGHEVOLE + FISSO IN LINEA
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Sistema di apertura, porta a battente / pieghevole.
■ Tipo di chiusura, porfilo magnetico.
■ Compensazione, 20 mm frontale / 20 mm laterale fisso.
■ Reversibile.
■ Maniglie incluse.
Trasparente
Tensore a parete
FRONTALE DOCCIA
SERIE ODENSE
2 PORTE PIEGHEVOLI
■ Vetro temperato di sicurezza da 6 mm.
■ Trattamento anticalcare incluso.
■ Sistema di apertura, porta a battente 90°.
■ Tipo di chiusura, porfilo magnetico.
■ Compensazione, 20 mm frontale / 20 mm laterale fisso.
■ Reversibile.
■ Maniglie incluse. FRONTALE DOCCIA 1/2
Combinazioni possibili per la serie Odense Angolare con due pannelli frontali
ELENCO RICAMBI
Entrate nel nostro sito web www.salgar.net e fare clic sulla sezione box doccia.
Una volta su questa pagina, in fondo si trova un menu orizzontale con le opzioni di download dove si trova l’opzione “elenco ricambi”.
Se avete bisogno, a causa di perdita o danneggiamento, di un pezzo di ricambio per uno qualsiasi dei nostri box doccia, seguite le seguenti istruzioni per trovarlo facilmente ed effettuare l’ordine attraverso la rete degli agenti Salgar.
PASSI DA SEGUIRE
Selezionate la serie di box doccia per la quale si richiede un pezzo di ricambio (ad es. serie Helsinki)
Selezionate qualunque modello e dimensione della serie in questione per accedere alla schermata del prodotto cercato
Una volta aperto o scaricato il file pdf, sarà possibile visualizzare il numero totale di configurazioni possibili della serie selezionata. Scegliete la configurazione esatta (frontale, angolare...) e identificate nel disegno della serie il pezzo di cui si ha bisogno. Nella tabella allegata, a questo numero di articolo è indicato il codice del prodotto che dovete indicare al vostro distributore o agente Salgar.
RODAMIENTO HELSINKI 6 mm
ANTIVUELCO HELSINKI
CAJA MONTAJE HELSINKY FRONTAL 1P/1F
GOMA BURBUJA CIERRE PUERTA CORREDERA
CRISTAL CORREDERA HELSINKI TRANSPARENTE
ASA HELSINKI
PROFILI DI COMPENSAZIONE
Adattate il vostro box doccia Salgar alle dimensioni esatte del vostro spazio nel bagno.
COD FORMA € MISURA LUNGO COLORE
TUBO QUADRATO 37 20 x 20 2000 ARGENTO LUCIDO
TUBO RETTANGOLARE 37 20 x 25 2050 ARGENTO LUCIDO
TUBO RETTANGOLARE 46 20 x 40 2000 ARGENTO LUCIDO
TUBO RETTANGOLARE 44 25 x 40 2050 ARGENTO LUCIDO
TUBO RETTANGOLARE 55 30 x 40 2050 ARGENTO LUCIDO
TUBO QUADRATO 47 40 x 40 2000 ARGENTO LUCIDO
TUBO RETTANGOLARE 38 40 x 60 2000 ARGENTO LUCIDO
TUBO RETTANGOLARE 84 40 x 80 2000 ARGENTO LUCIDO
PROF. ANGOLARE DI GIUNZIONE FISSO / FISSO 44 23 x 23 1950 ARGENTO LUCIDO
PROF. ANGOLARE DI GIUNZIONE FISSO / FISSO 44 23 x 23 1950 NERO OPACO
PROF. ANGOLARE DI GIUNZIONE FISSO / FISSO 55 23 x 23 2000 ARGENTO LUCIDO
PROF. ANGOLARE DI GIUNZIONE FISSO / FISSO 49 23 x 23 2000 NERO OPACO
TUBO QUADRATO 46 20 x 20 2000 NERO OPACO
TUBO RETTANGOLARE 52 20 x 25 2050 NERO OPACO
TUBO RETTANGOLARE 52 20 x 40 2000 NERO OPACO
TUBO RETTANGOLARE 59 25 x 40 2050 NERO OPACO
TUBO RETTANGOLARE 65 30 x 40 2050 NERO OPACO
TUBO QUADRATO 72 40 x 40 2000 NERO OPACO
TUBO RETTANGOLARE 78 40 x 60 2000 NERO OPACO
TUBO RETTANGOLARE 85 40 x 80 2000 NERO OPACO
SERVIZIO POST-VENDITA
Il nostro dipartimento di assistenza tecnica è a vostra disposizione per risolvere qualsiasi problema nel più breve tempo possibile.
RICAMBI
Zaragoza, 1947
