Dossier Restauracio-CAT

El jardí ocult de Gaudí Memòria d’una restauració històrica: la façana posterior i el pati privat de la Casa Batlló

2

Continguts Façana posterior Pati privat Materials

4

10

16

Trencadís 18 Forja 24 Fusta 36 Estucs 40 Paviments 44 Ferratges 50

3

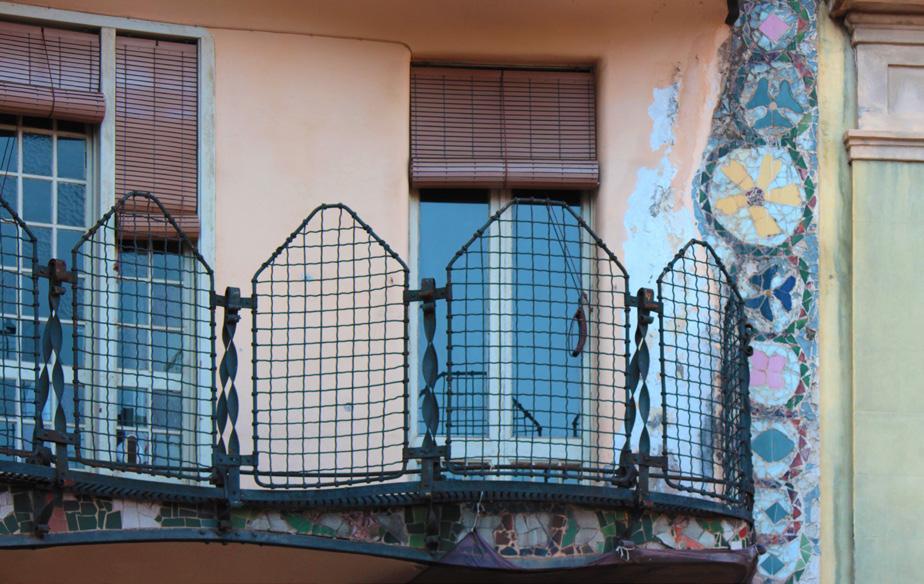

Façana posterior Després de restauracions parcials als anys 50 i 90, el 2024 s’ha dut a terme la primera restauració integral de la façana posterior de Casa Batlló, descobrint els colors originals de la forja, la fusta i els estucs, amagats sota múltiples capes de pintura.

4

5

6

7

8

9

Pati privat El pati era un espai íntim de relaxació familiar que Gaudí va concebre com un oasi a la ciutat, un jardí fet de ceràmica, vidre i altres materials.

10

11

Al pati s’han restaurat les reixes, el paviment i el mur posterior. A més, s’han recuperat elements desapareguts com jardineres i una pèrgola coberta de bruc.

12

13

Els elements desapareguts del pati s’han pogut reproduir gràcies a l’anàlisi de fotografies antigues extretes de diferents arxius.

14

15

Materials Aquesta restauració posa en valor la mestria de diferents sabers artesanals i les persones que l’han fet possible.

16

17

Trencadís de ceràmica i vidre Dos equips de restauració han col·laborat en paral·lel en el projecte, Recop i Arcovaleno. Les peces de ceràmica han estat restaurades pel mestre artesà Manel Diestre. La major part del trencadís s’ha restaurat in situ, excepte aquelles peces que s’han hagut de replicar.

18

19

El trencadís és present a la façana i al mur del pati. Per restaurar fidelment aquest trencaclosques de milers de peces, s’ha partit d’escanejats en alta resolució i imatges d’arxiu.

20

21

22

23

Forja Després del seu desmuntatge i trasllat, la forja ha estat restaurada per l’equip del mestre artesà Enric Pla Montferrer, al seu taller d’Alpens.

24

25

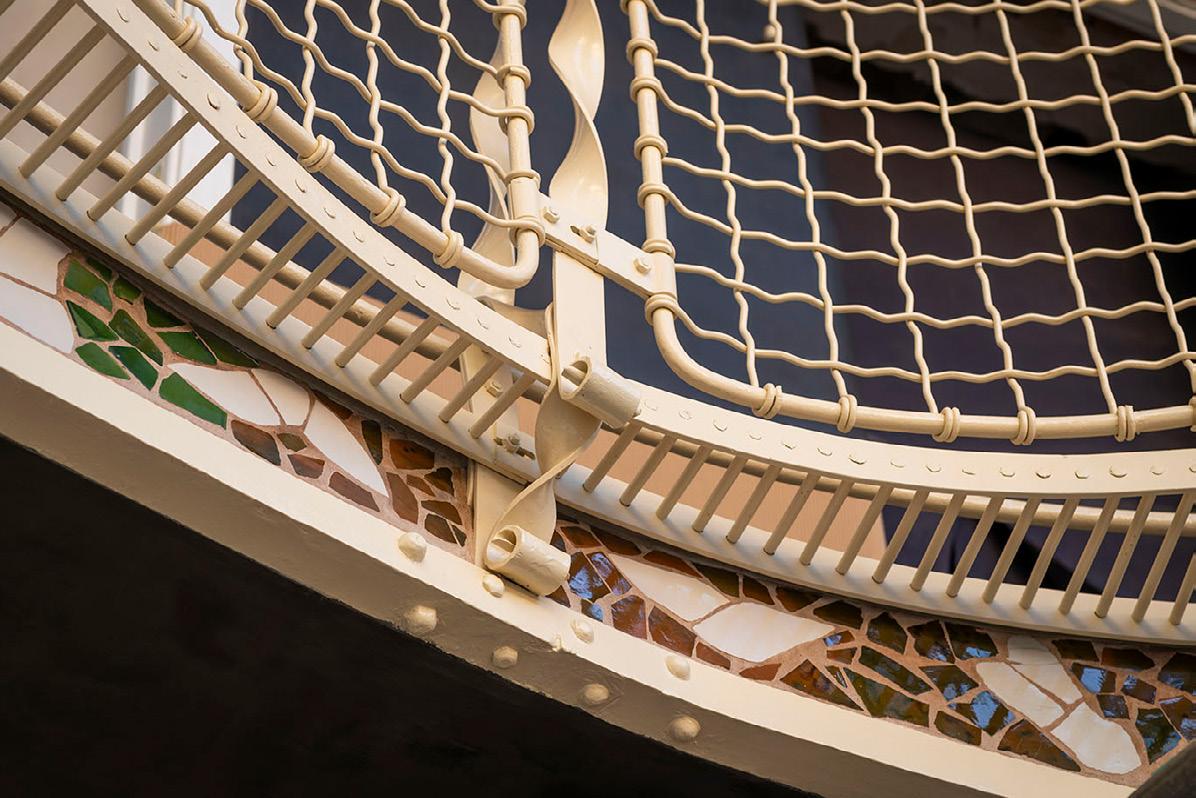

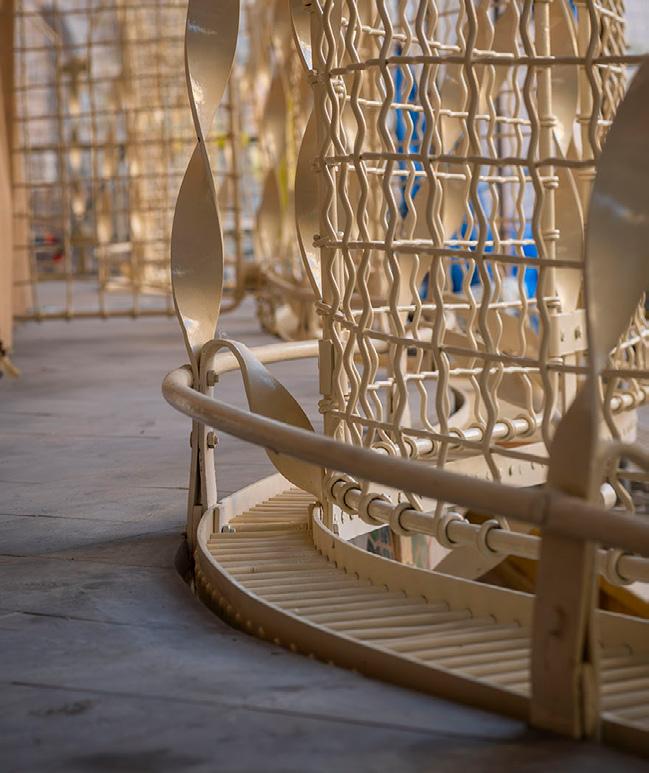

Els elements principals restaurats han estat reixes, jardineres i muntants. Seguint les normes de restauració de la UNESCO, només s’han substituït aquells elements que havien perdut més del 75% del material original.

26

27

Després de la intervenció dels forjadors, totes les peces s’han polit, imprimat i pintat amb el color original.

28

29

30

31

L’equip de Montferrer també ha replicat l’estructura de la pèrgola del pati, que té forma de paràbola.

32

33

Un altre gran repte de la forja ha estat el muntatge.

Després d’eliminar soldadures afegides a l’última intervenció, s’ha recuperat una estructura modular basada en femelles i cargols.

Per garantir la precisió del muntatge es van utilitzar ulleres de realitat virtual i un escàner 3D de la façana fet prèviament.

34

També s’ha restaurat el sistema de voltes armades que sostenen els balcons, radicalment innovador per l’època: una estructura mixta de maó i ferro en forma d’espiral, mai vista fins ara.

Durant el procés, s’han descobert marques originals que van servir per senyalitzar la ubicació de cada peça.

35

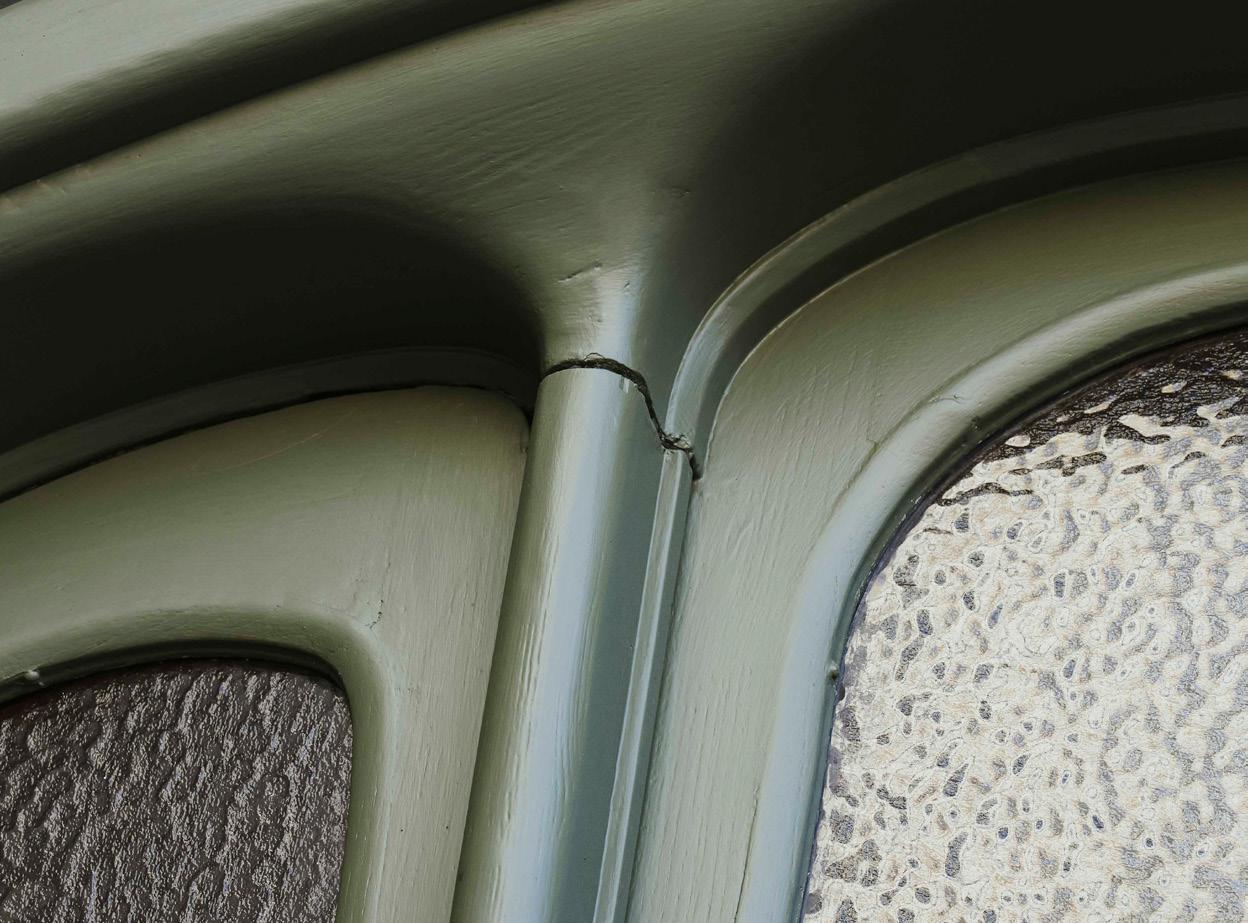

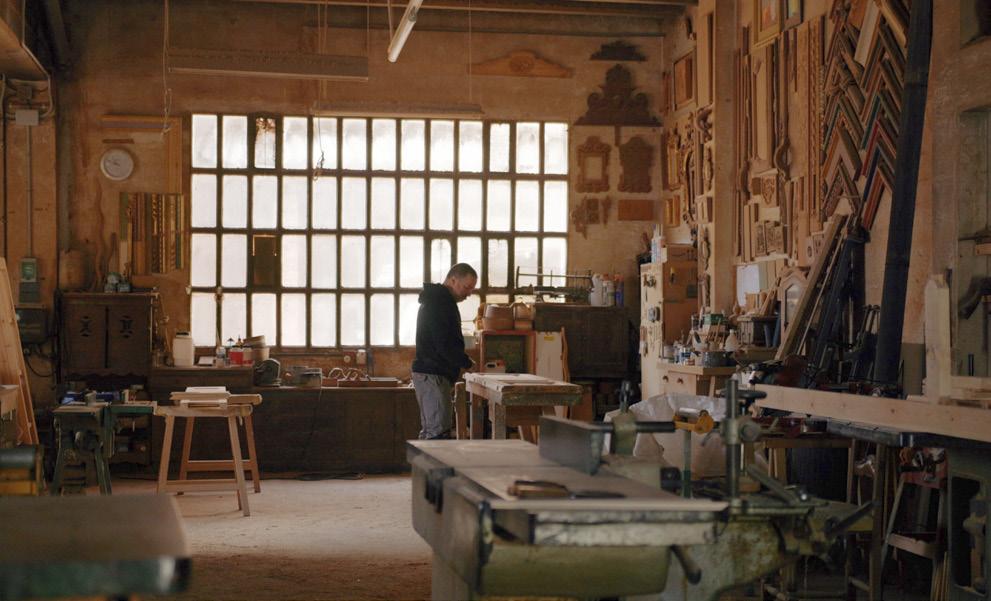

Fusta La fusta ha estat restaurada per l’especialista en fusteria patrimonial Josep Bartolí i el seu equip. La major part s’ha restaurat a la Casa Batlló. Al seu taller s’han replicat només les peces necessàries.

36

Altres elements de fusta restaurats són els quartons originals de les finestres i portes de les tribunes. També s’han recuperat els corresponents vidres, fets per Glass Studio.

37

38

El color original descobert és el mateix verd que el de la fusta de la façana principal.

39

Estucs Un dels descobriments que més ha canviat l’aspecte de la façana és el color de l’estuc, que ha passat d’un color crema al negre.

40

41

42

43

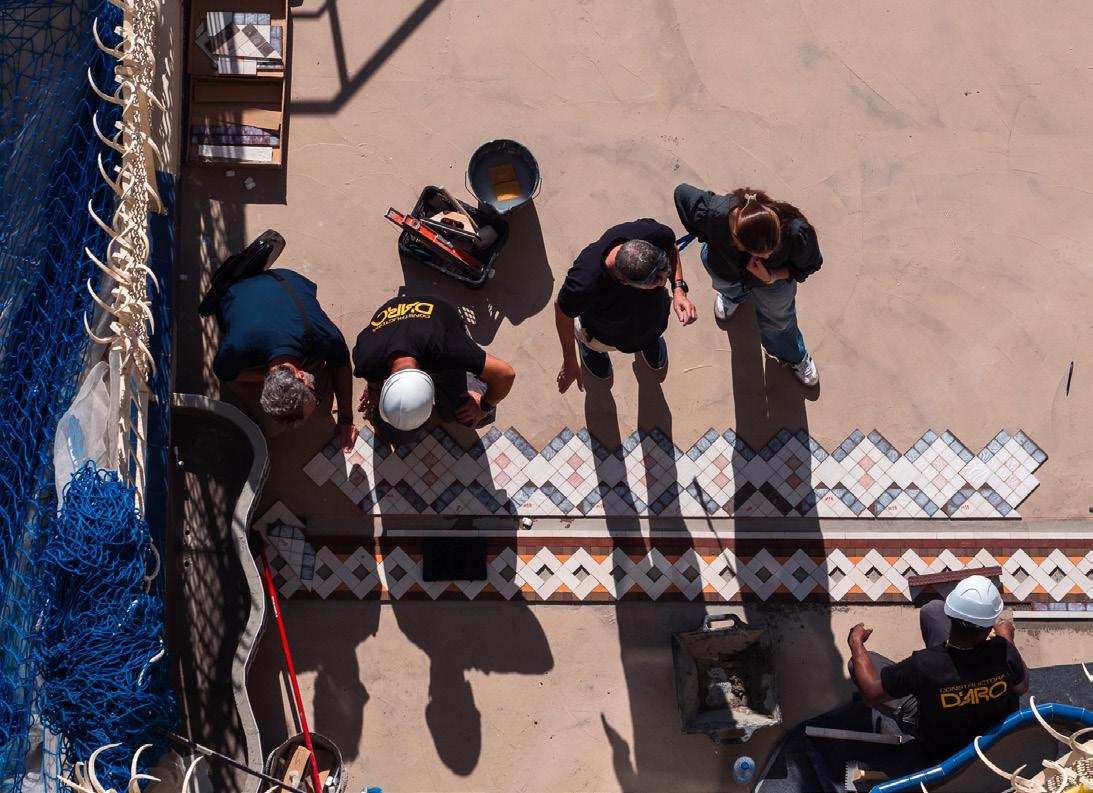

Paviments Un altre gran repte ha estat recuperar el paviment del pati, un trencaclosques de 85.000 peces fet de mosaic Nolla, una ceràmica d’alta qualitat de l’època que hem replicat amb exactitud millorant-ne les prestacions per garantir la resistència a l’exterior. Gràcies a fotos antigues, també hem recuperat el dibuix original, tal com era el 1906.

44

45

46

47

48

El paviment dels balcons ha estat recuperat per Huguet Rajoles Hidràuliques.

49

Ferratges La restauració de portes i finestres ha inclòs la recuperació de nombrosos ferratges (poms, passamans, manetes, passadors, sistemes de ventilació, etc.), gràcies als metal·listes d’Iberplata.

50

51

Crèdits de les imatges: Casa Batlló Claudia Mauriño Pere Vives David Cardelús Óscar Rodbag Arxiu Família Marimón Batlló Arxiu Mas. Institut Amatller d’Art Hispànic Fons Canosa. Càtedra Gaudí. ETSAB-UPC 52
