PORTFOLIO ARQUITECTURA
ROCIO CARRIZO RUIZ
ROCIO CARRIZO 23 AÑOS
Formación Académica
2012-2017 : Estudios secundarios en el Departamento de Aplicación Docente. Bachillerato en Lenguas. Universidad Nacional de Cuyo.
• 2018- Actualidad: Estudios universitarios en la carrera de Arquitectura en la Univerisdad Nacional de Cuyo. Con más de un 85% de la carrera ya realizada, integrando la lista de los 50 mejores promedios de estudiantes ingresados en el año 2018 a la Facultad de Ingeniería, UNCuyo.
• 2021: Participación en encuentros Arquisur (Asociación de Escuelas y Facultades de Arquitectura Públicas de América del Sur).
2022: Participante de el taller de Arquitectura Feminista en la Universidad de Buenos Aires.
• 2022: Seleccionada en la Convocatoria de los Programas de Movilidad Académica de Estudiantes de la UNCuyo, para realizar un intercambio a la Universidad del País Vasco, España.
• 2023: Optativas cursadas en la Universidad del Pais Vasco, en la carrera de Fundamentos de la Arquitectura.
- Innovation Managment.
- Proyecto Estratégico Urbano.
Cursos
• Adobe Ilustrator, UDEMY
• Introducción al diseño sensorial de interiores, Domestika
• Introducción a Revit, Domestika
Adobe Photoshop para edición y retoque fotográfico, Domestika
• Postproducción de planimetría arquitectónica en Photoshop, Domestik
• Fotorrealismo de espacios interiores con Lumion, Domestika
Resumen Laboral
• 2020- 2023: Microemprendimiento de Ilustraciones personalizadas, mediante Adobe Ilustrator. Instagram: roxa.ilustraciones
• 2021: Tutorias- TUTORÍAS PARA ALUMNOS DE PRIMER AÑO EN LA FACULTAD DE INGENIERIA - UNCUYO “
• 2023: Prácticas profesionales de Arquitectura realizadas en el estudio de arquitectura BU, mediante la Universidad del País Vasco en España.
MERCADO METROPOLITANO DIVERSIO
“Los mercados más que simples espacios de compra y venta en el diario abaste cimiento, son una síntesis de la cultura y la historia de una región así como de las relaciones comerciales con sus vecinos. A estos sitios históricamente han lle gado no solo productos, sino usos y costumbres, formas artísticas, conocimien tos y diferentes formas de ver el mundo.”

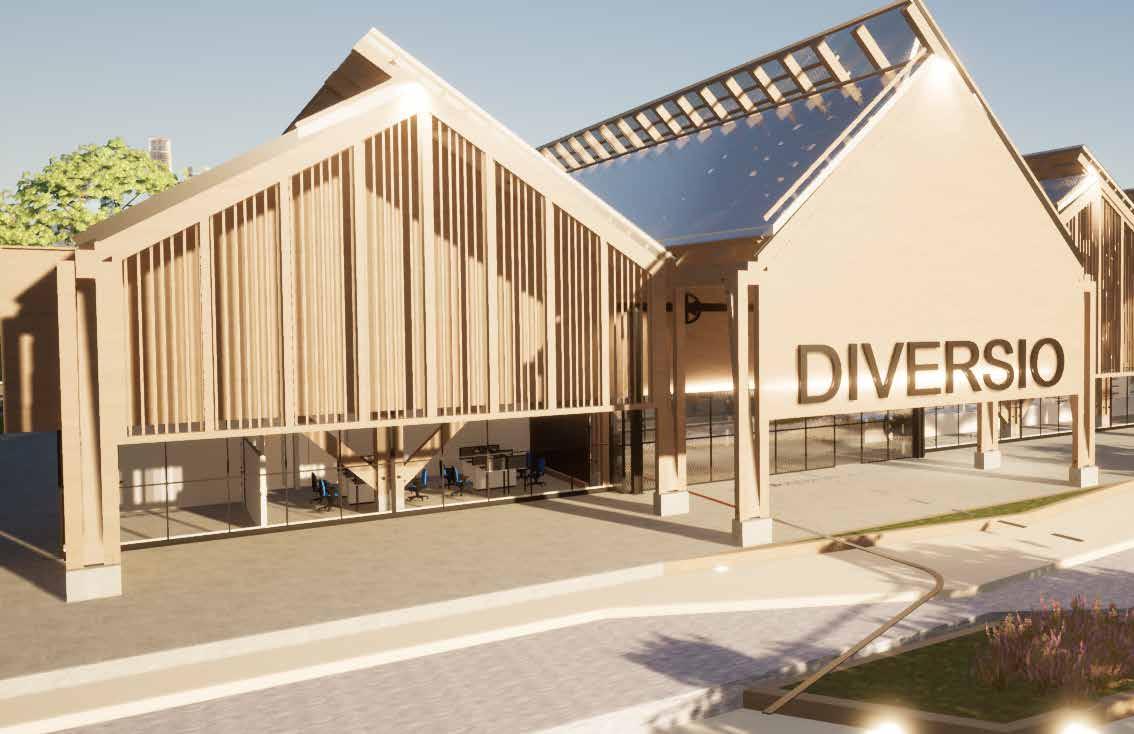

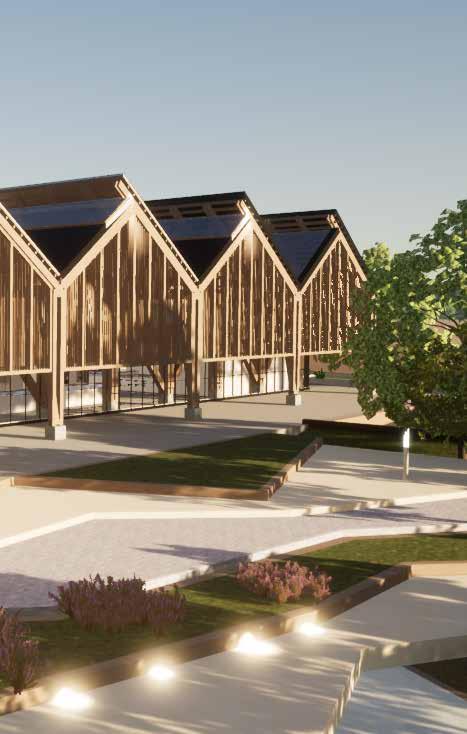

El proyecto se encuentra emplazado en el Parque Benegas, departamento de Godoy Cruz de la Provincia de Mendoza.
Premisas Espaciales: El proyecto incluye, en el aspecto urbano, una plaza de ingreso con vegetación y parqueo. También posee, un área de carga y descarga de productos y almacenaje, depósito de basura, servicios sanitarios tanto para los locatarios como para los compradores que llegan al mercado; un área administrativa del mercado, locales de los vendedores clasificados de acuerdo a los productos que se proporcionan.
Premisas Morfológicas: El proyecto no se desliga totalmente de su contexto para que la población se identifique, así el proyecto logra una mayor vida útil. Sin embargo, no se pierde la intención de foco (para llamar la atención de compradores). Énfasis Visuales (se crea un énfasis visual a través de texturas, colores, proporciones, materiales, forma, etc.).
Premisas tecnológicas: Debido al alcance del proyecto y por el tipo de uso que tiene el complejo, se utilizan tecnologías que optimizan los servicios dentro del mercado, como lo son energía eléctrica, agua potable, etc.
ESTRUCTURA: Se utilizan sistemas constructivos diseñados para cubrir grandes luces. La estructura está definida dependiendo su utilización, material, clima, suelo. Debido a la estética industrial se mantiene la estructura a la vista.
Premisas ambientales: Se buscó que la propuesta de diseño tenga la menor huella ambiental posible dentro de la localidad. Para lograr esto se implementan diferentes estrategias, por ejemplo la cubiertas que permitan la iluminación cenital (iluminación natural) para el ahorro de energía eléctrica, orientación adecuada de las fachadas para prolongar la iluminación natural dentro del recinto, etc.
AVENIDADEL TRABAJO SOLDADOBAIGORRIA VIAMONTE BRANDSEN OBLIGADO LUGONES JOSE MARTÍ CORTAZAR ROLDAN ESPORA ARLT OBLIGADO GARCIA PERITO MORENO HORCONES BARRANCAS RIO TUPUNGATO ATUEL MENDOZA BLANCO MARTIN PORRES PLOMO HILARIO NEUQUEN NEGRO ALFARO ARAOZ RIO JOAQUIN GONZALEZ PEDRO GARCIA LORCA GARCIA LORCA GARCIA ALFARO ARAOZ GENERAL MARTÍN GENNER
Larguero de encino tratado 1 x 2 clavadera chapa fijados con tornillos de acero inoxidable Chapa trapezoidal galvanizada
Aventanamiento cde cubierta carpinteria metálica hermética Soporte de viga metalico fijado con tornillos autoperforantes
Revestimiento exterior fenólico de madera (Fenolico Estructural, IDENTIDAD)
Bastidor metálico de soporte
Viga de encino (0,60x0,30m)
Platina metálica en L, sujeta con tornillos inoxidables
Doble vidrio con cámara de aire "EKOGLASS"
Columna compuesta por 4 postes de encino tratado (2"x2")
Ensamble intermedio, 2 refuerzos de 1"x2", fijados con tornillo inoxidable
Tuerca inoxidable de 3/4"
Placa de anclaje de acero
Perno de anclaje
Dado de anclaje (H°A°)
Dimensiones: (65x65x70cm)
Contrapiso (H°A°)
Membrana
Canaleta
2 4 Tornillo
Neoprene 4 2 x 38 Viga Encino tratado 0 30 x 0 60 m
Isolant
de chapa doblada galzanizada con pendiente 3% Cabio
autoperforante con arandela de
A-A Detalles Constructivos
CORTE
FACHADA FRONTAL

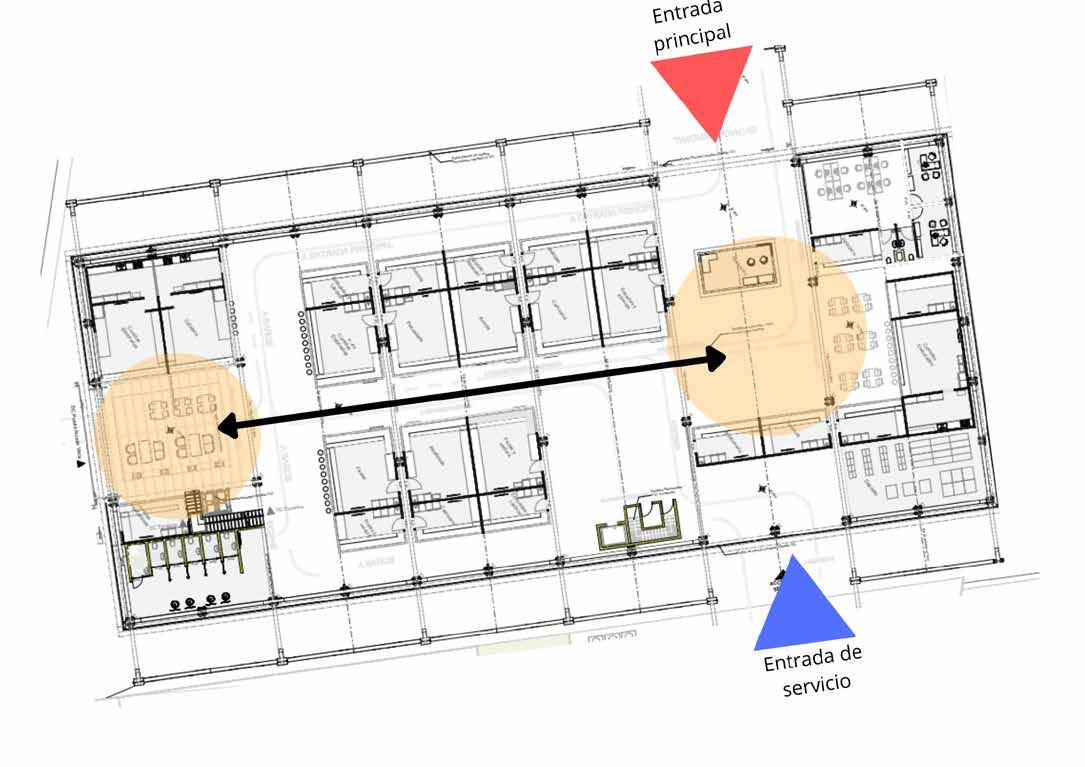

Diagrama en planta
La planta esta diagramada para favorecer el recorrido de los usuarios por todo el mercado. Primeramente el bloque principal, crece en altura y se adelanta hacia el terreno enmarcando la entrada tanto para el publico, como para el servicio. Una vez dentro del mercado encontramos la recepción y dos puntos foco, como lugares de estancia (patio de comida) con el objetivo de generar este recorrido lineal y pasar por la mayoria de puestos posibles,

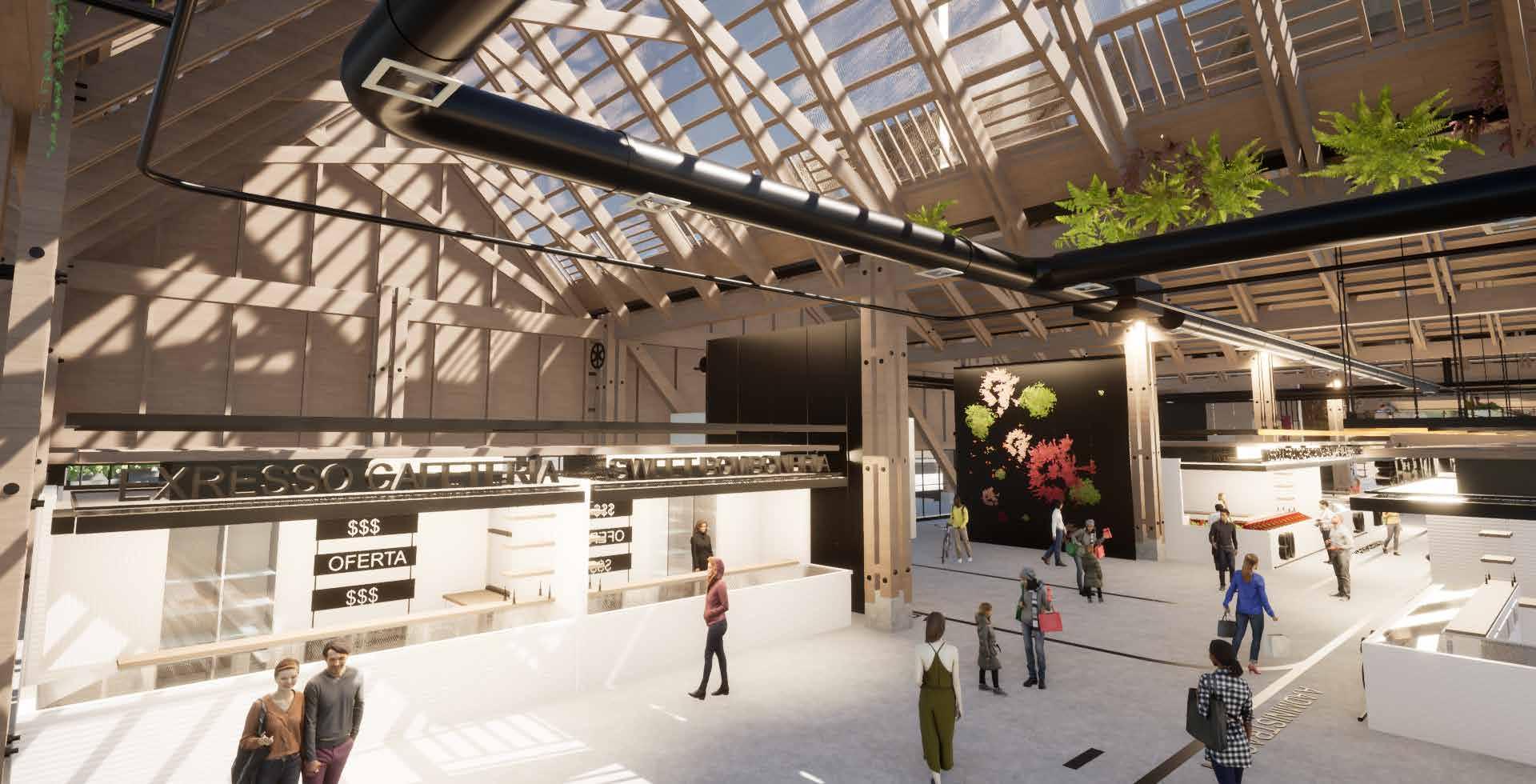

Descripción estructural: Uno de los focos principales del edificio es la construcción en madera en una planta libre en la cual solo se ven vigas, columnas y la imponente cubierta de madera y cristal. Esta cubierta con varias naves a dos aguas y está compuesta por una chapa metálica blanca montada sobre una estructura de cerchas de madera, la cual contiene un lucernario en la parte superior, llegando a la limatesa orientando al norte. Debajo nos encontramos con vigas de madera de 70cm x 40cm apoyadas sobre columnas compuestas de grandes dimensiones (70cm x 70cm), unidas a dados de concreto mediante placas de anclaje de acero.
Independientemente de la estructura de la nave, aparecen los puestos, con estructura propia, tensados de las vigas de madera anteriormente mencionadas.
En cuanto a los cerramientos laterales de la cáscara del edificio nos encontramos con paneles SIP de madera de alto rendimiento, compuestos por un núcleo de aislamiento de poliestireno expandido entre dos paramentos estructurales (MDF), sin otro revestimiento.
Mediante esta premisa de dejar a la vista la estructura no se colocó ningún revestimiento, ni cieloraso, dejando no solo los elementos estructurales, sino también las instalaciones a la vista, por este motivo los conductos de la misma están pintadas con esmalte sintético blanco, para favorecer la estética del edificio.
Las carpinterías de aluminio doble vidrio, también pintadas con esmalte sintético blanco y herrajes de aluminio en todas ellas.
Los locales húmedos cuentan con muros divisorios de cemento alisado y muros de hormigón de 0.25m en el cual se encuentran las instalaciones. Los pisos son de cemento alisado con la señalética impresa, al igual que todo el edificio.
Un punto a destacar de la estructura es la estandarización y flexibilidad presente en todo el proyecto.
Estudio de nucleos
± 000 0 Planta Baja + 000 1 Piso + 000 2 Piso 2,486 1,50 m Panel de separación Listones de madera de abeto sepillado Intercalados -Color natural 0 20m 10m -Tinte Rojizo 15m 0 10m Luminaria Aplique de pared vintage Eglo Bombilla E27 Cubiculos Individuales Inodoro + Lavamanos Muro H°A° 25cm con instalaciones Paredes de cemento alisado Mampara sanitaria Acabado Antigrafiti de Sanilock Color gris natural Estándar 4200 Señaletica del baño 11,70m 0,20 1,50 0,20 1,30 0,20 1,30 0,20 1,30 0,20 1,30 0,20 1,30 0,20 2,30 2,65m Panel de separación Listones de madera de abeto sepillado Intercalados -Color natural 20m 10m -Tinte Rojizo 0 15m 0 10m Plataforma de madera rojiza 0 80 m 50m Lavamanos Pedest Bianca Marca Klipen Cerámica vetrificada Ancho 55m Alto 0 85m Espejo circular marco metálico con uz led sobre pie metálico Muro H°A° 25 cm con instalaciones Revestimiento de madera Señalética del baño Ingreso desde circulación interior Luminaria Aplique de pared vintage Eglo Bombilla E27 Planta Baja 1 1 66 67
húmedos
FACHADA LATERAL IZQUIERDA
Descripción estructural: Uno de los focos principales del edificio es la construcción en madera en una planta libre en la cual solo se ven vigas, columnas y la imponente cubierta de madera y cristal. Esta cubierta con varias naves a dos aguas y está compuesta por una chapa metálica blanca montada sobre una estructura de cerchas de madera, la cual contiene un lucernario en la parte superior, llegando a la limatesa orientando al norte. Debajo nos encontramos con vigas de madera de 70cm x 40cm apoyadas sobre columnas compuestas de grandes dimensiones (70cm x 70cm), unidas a dados de concreto mediante placas de anclaje de acero.
Independientemente de la estructura de la nave, aparecen los puestos, con estructura propia, tensados de las vigas de madera anteriormente mencionadas.
FACHADA LATERAL DERECHA
DESCRIPCIÓN DE INSTALACIONES: Se colocó un sistema todo aire, debido a la necesidad de renovaciones de aire, ventilación y eliminación de olores, producto de las diferentes actividades llevadas a cabo en el edificio. Se optó por una Unidad de Tratamiento de Aire (UTA) que permite realizar un tratamiento integral del aire utilizado en el sistema de climatización. Se colocó una unidad compacta en el exterior del edificio
DESCRIPCIÓN PORTÓN DE INGRESO

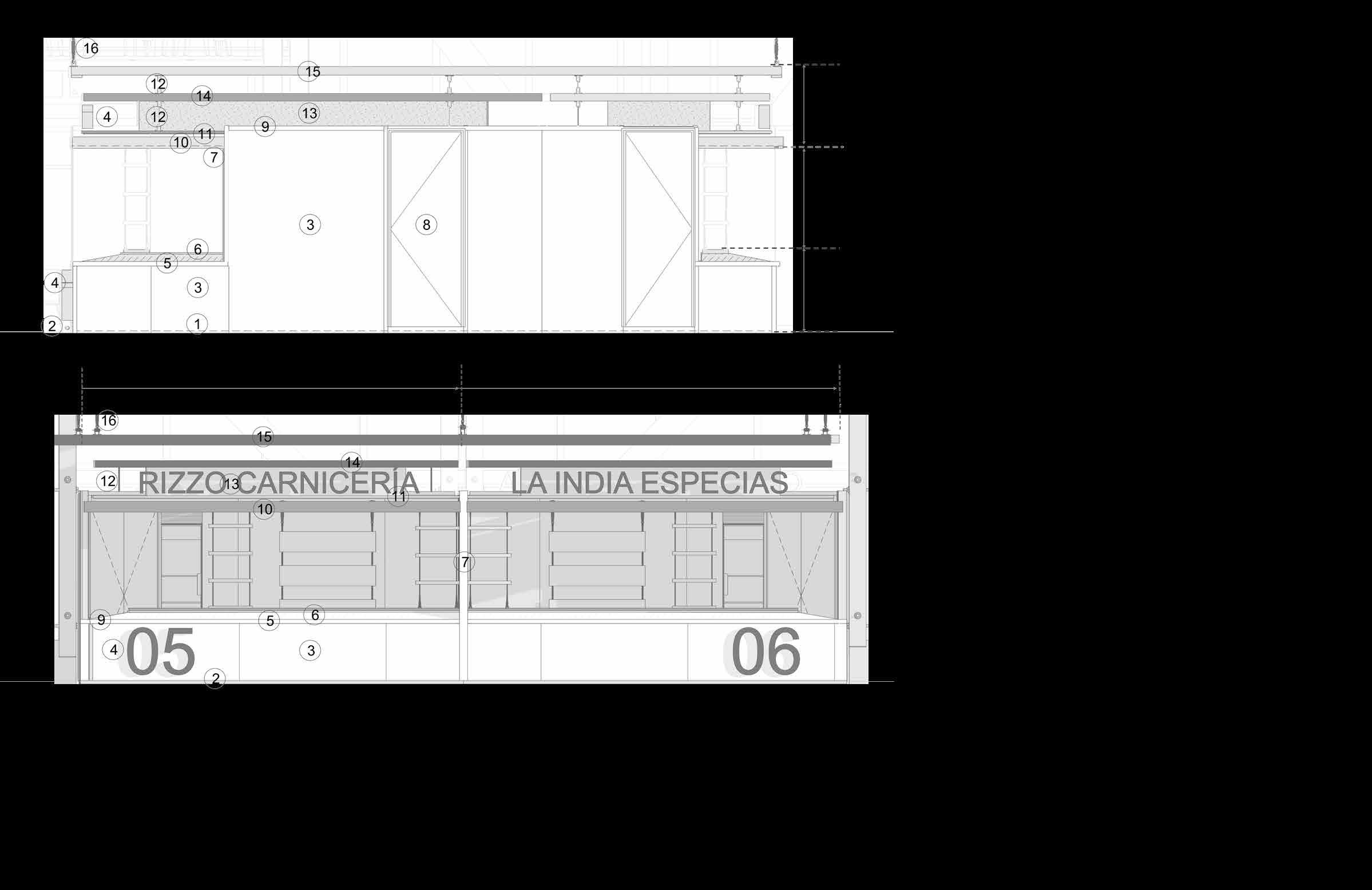

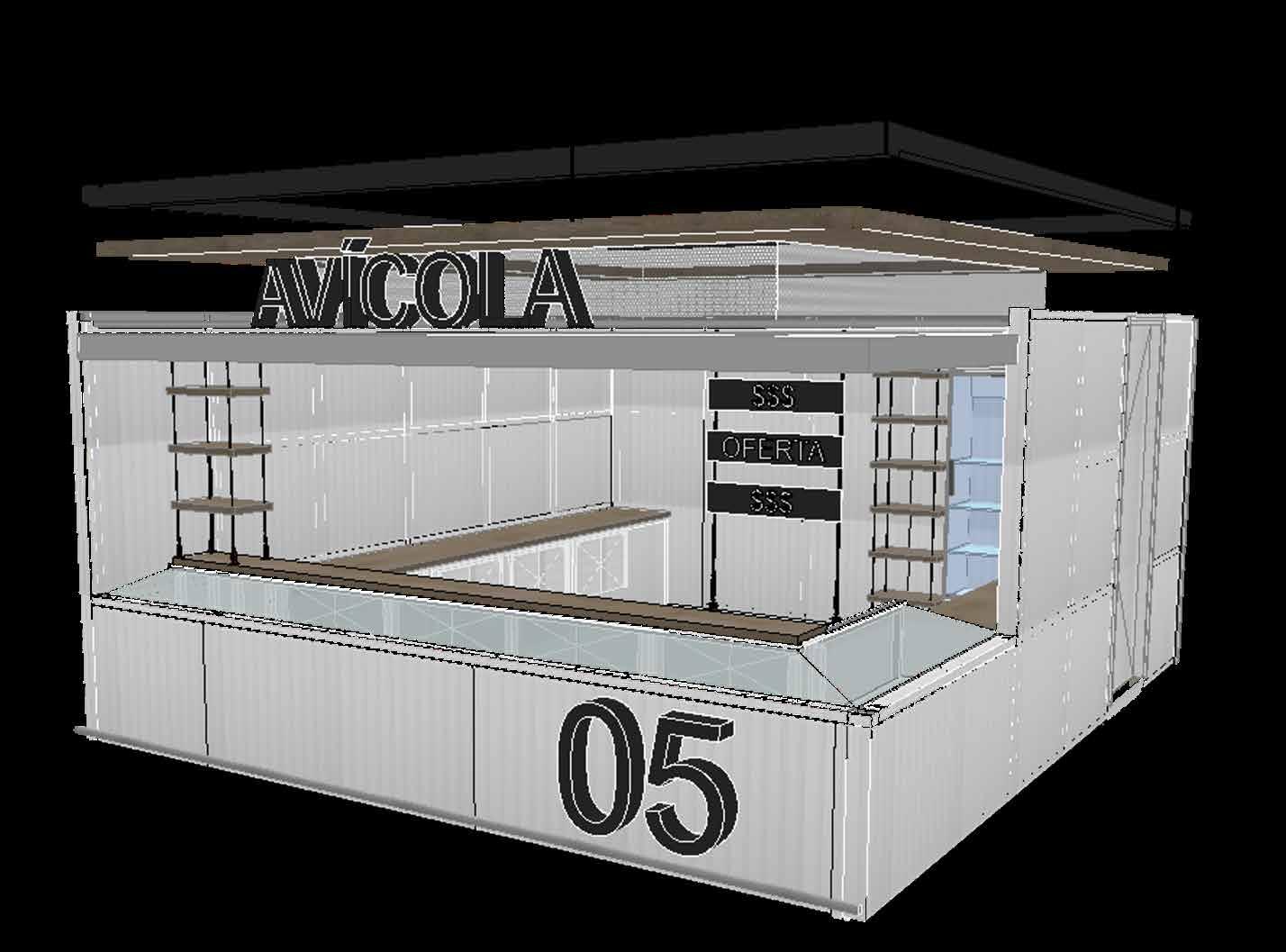

Detalle de puestos
