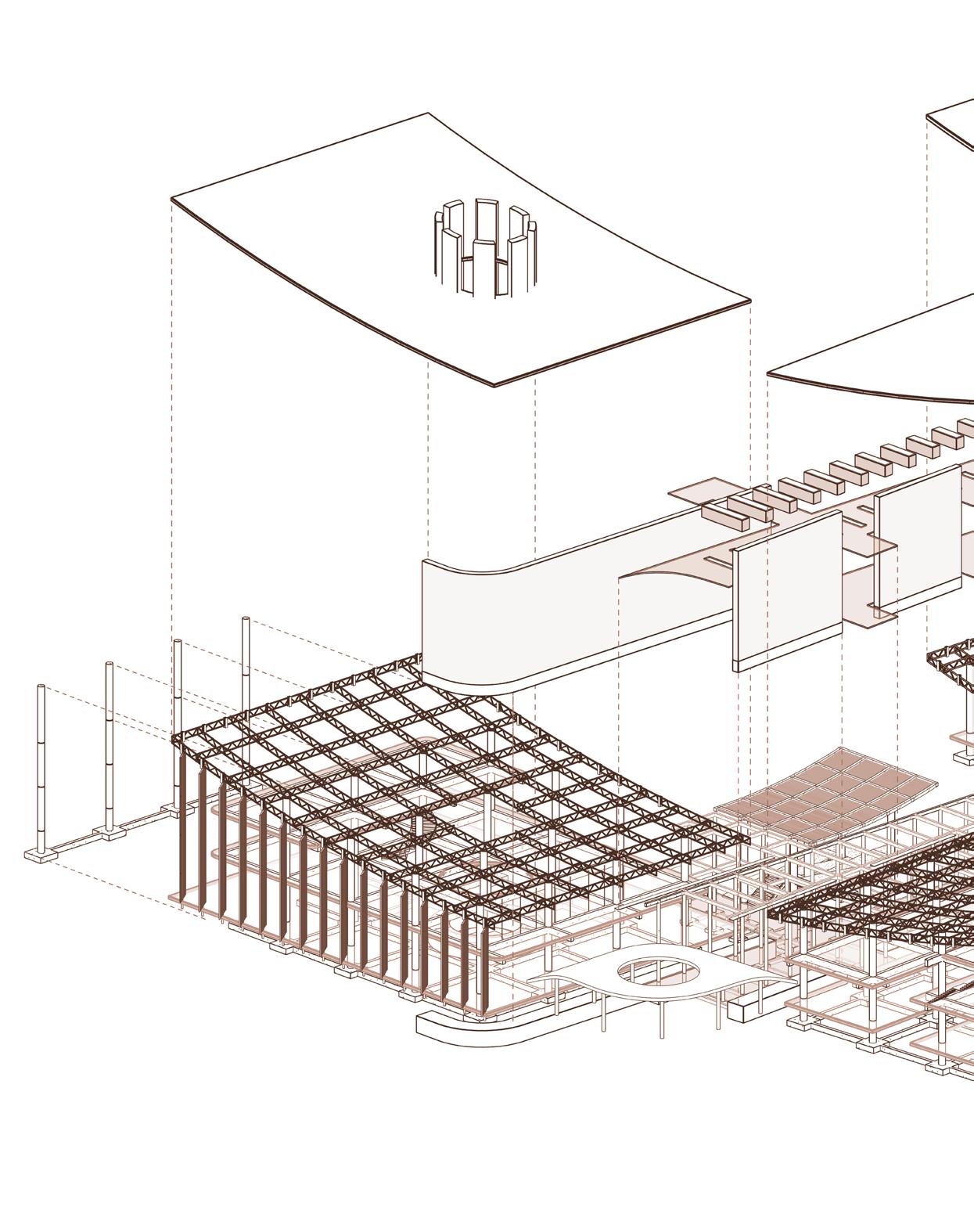

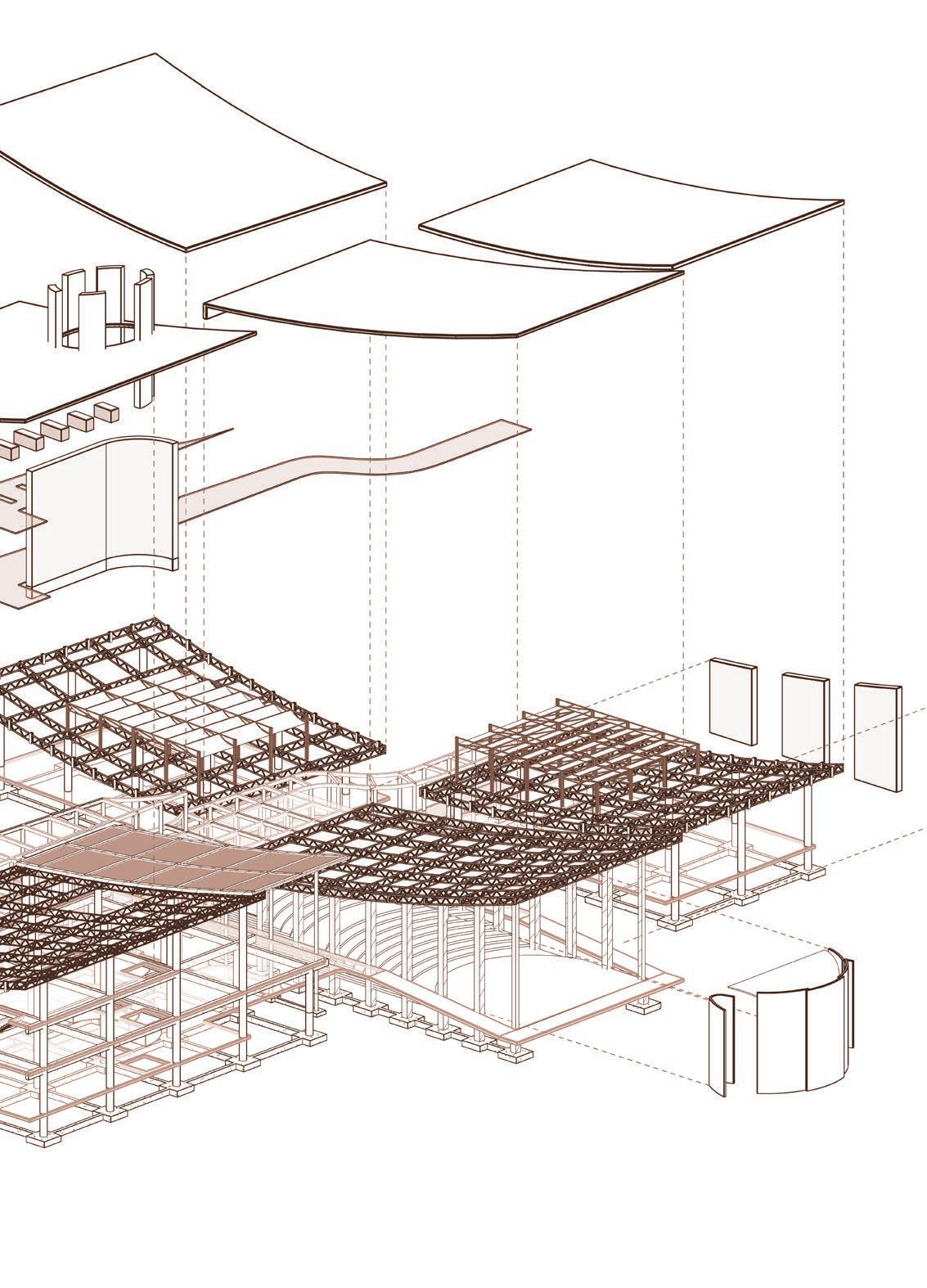

ISOMÉTRICO ESTRUCTURAL

Cubiertas Losacero

• Espesor: 0.2m. • Material: Láminas losacero con concreto en la parte superior.

Muros de Ingreso

• Altura: 11m. • Grosor: 0.6m. • Material: Terracreto reforzado internamente con una estructura de bambú de doble cama en forma de malla. • Altura: 3.6m. • Retícula: 4m. x 4m. • Diámetro del Bambú: 0.1m. • Material de Cubierta: Tela

Parteluces Pivotantes de Bambú

• Altura: Variable de 3.6m. a 13.6m. • Ancho: 2.5m. • Características: Bambú de diámetro 0.05m. en sentido vertical dentro de un marco de acero de diámetro 0.1m. y un pivote al medio de acero de alma llena de diámetro 0.15m.

Viga Tipo A

• Peralte: 0.6m. • Espesor: 0.3m. • Luz que cubre: 7.6m. • Material Concreto Reforzado

Sin Escala Columna Tipo A

• Altura: Variable entre 3m. y 13m. • Retícula: 8m. x 8m. • Material Concreto Reforzado • Sección: Cilíndrica • Diámetro: 0.6m.

• Espesor: 0.3m. • Láminas losacero con con concreto en la parte superior + una capa de cubierta verde de tipo extensivo.

Zapata Tipo A

• Dimensiones: 2m. x 2m. 0.5m. • Profunidad: 2m.

Losa Tipo A

• Espesor: 0.2m. • Material: Concreto Reforzado

Losa Tipo B

• Espesor: 0.15m. • Material: Concreto Reforzado

Viga Tipo B

• Peralte: 0.3m. • Espesor: 0.2m. • Luz que cubre: Variable de 2.7m. a 5.6m. • Material Concreto Reforzado

Columna Tipo B

• Altura: de 4m. y 8m. • Material Concreto Reforzado • Sección: Cilíndrica • Diámetro: 0.3m.

Zapata Tipo B

• Dimensiones: 1.1m. x 1.1m. 0.3m. • Profunidad: 1.5m.

Estructura Joist

• Peralte: 0.6m. • Características: Joist en doble sentido apoyado sobre las columnas principales fomando una curva en segmentos de línea hacia arriba a través de la colocación de secciones de losacero de 4m. de largo una detrás de otra. • Grosor del marco del Joist: 0.08m. • Grosor de la estructura interna del

Joist: 0.04m.
