1. Enunciado Definición y programa del proyecto
2. Situación Contexto y análisis de la ciudad
3. Implantación Integración del proyecto y relación con su entorno
4. Emplazamiento Tratamiento urbano
5. Arquitectura Planimetría general
6. Esquemas Análisis
7.
y

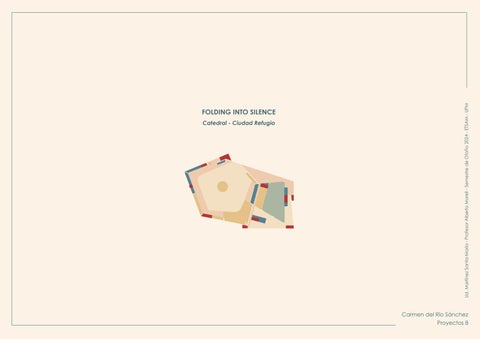

FOLDING INTO SILENCE Catedral - Ciudad Refugio
1.
Enunciado Definición y programa del proyecto
"Quien no vive para servir, no sirve para vivir." Santa Teresa de Calcuta
Sobre Jorge Oteíza: No establece nunca en su trabajo una separación nítida entre arte y objetos sagrados.
Sobre Mark Rothko: Tanto en la dimensión espacial como en la temporal, la pintura de Rothko posee las características que Mircea Eliade señala como específicas de una concepción sagrada del mundo.
Sobre Mies van der Rohe: Solo así es posible aspirar a la epifanía de lo trascendente; este es quizá el sentido profundo del aforismo" less is more".
Son reflexiones del profesor Carlos Martí que concuerdan con el mensaje del filósofo italiano Luigi Pareyson cuando decía: Corresponde al tiempo hacerse digno de escuchar lo eterno.
Y que nos animan a proponer como ejercicio de curso una catedral para la ciudad de Madrid.
Tras una primera aproximación al espacio interior y al lugar (ejercicios 1 y 2 del curso), el proyecto para la nueva catedral de Madrid integrará un programa complementario que, en homenaje al proyecto realizado por Le Corbusier en Paris entre 1929 y 1933, se titula“ciudad refugio”.
Se trata de completar el templo con una serie de espacios asistenciales que tanto por su escala como por su significado y uso contrastan con el espacio inicialmente ensayado en el ejercicio de aproximación al espacio interior.
El programa del conjunto Catedral y Ciudad Refugio queda definido de la siguiente manera:
- Catedral:
Espacio de celebración para 2.000 personas (4.000m2), espacios de meditación y recogimiento, dependencias, aseos vestuario, despachos y sala de reuniones.
- Ciudad Refugio:
Dormitorios y baños para 200 personas (1.500m2), comedor (400m2) zonas de cocina y almacen, salones y estancias de estar (400m2), talleres de formación (200m2), biblioteca (200m2) aseos y vestuarios, servicios auxiliares (despachos de dirección, administración, salas de reunión ... 200m2)
INTO SILENCE Catedral - Ciudad Refugio
FOLDING
2.
Situación Contexto y análisis de la ciudad
"Entonces la ciudad será un lugar de descanso y santidad." Isaias 60, 14
En el latido frenético de Madrid, ciudad de ruido y prisas, de luces que no descansan y un bullicio que nunca calla, nace la propuesta de un refugio sagrado: una nueva catedral que eleve su silencio sobre el murmullo de la ciudad. Este templo es a su vez, un lugar donde la fe se entrelaza con el servicio, ofreciendo abrigo y ayuda a quienes más lo necesitan.

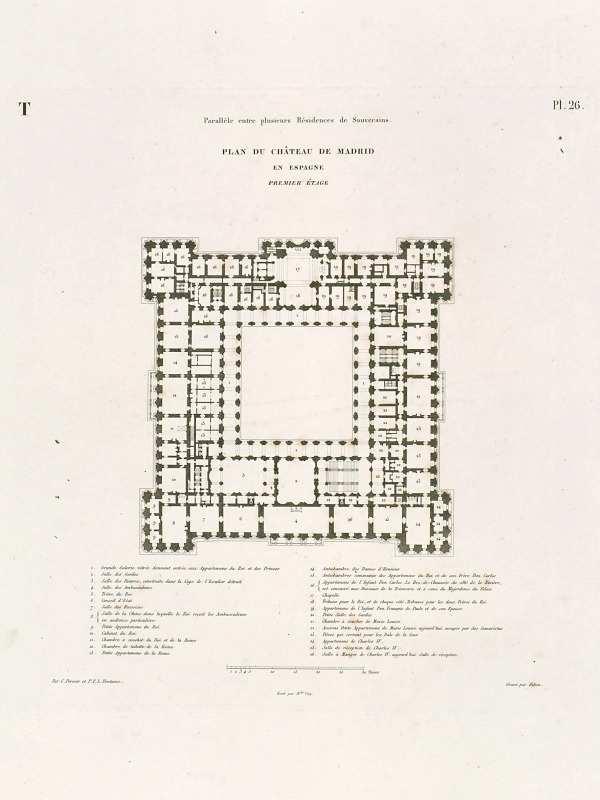

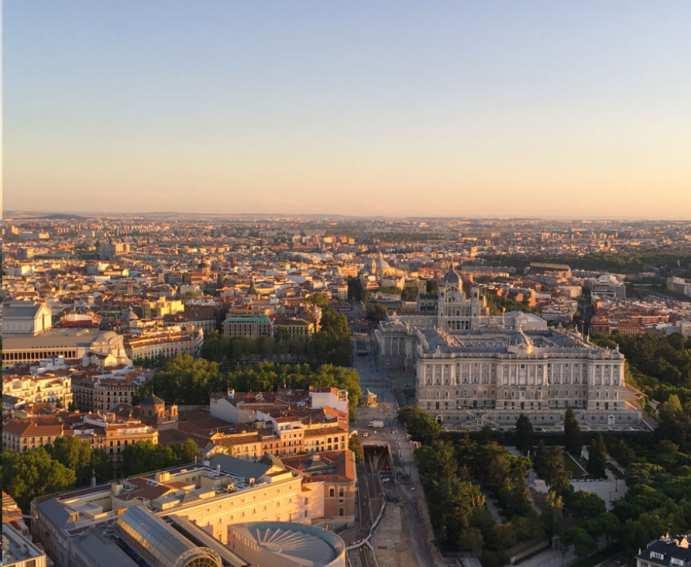

El proyecto se emplaza en el lugar que naturalmente corresponde a la catedral, en la emblemática cornisa de Madrid. Este enclave privilegiado se encuentra junto al Palacio Real y arropado por el nuevo edificio de las Colecciones Reales.

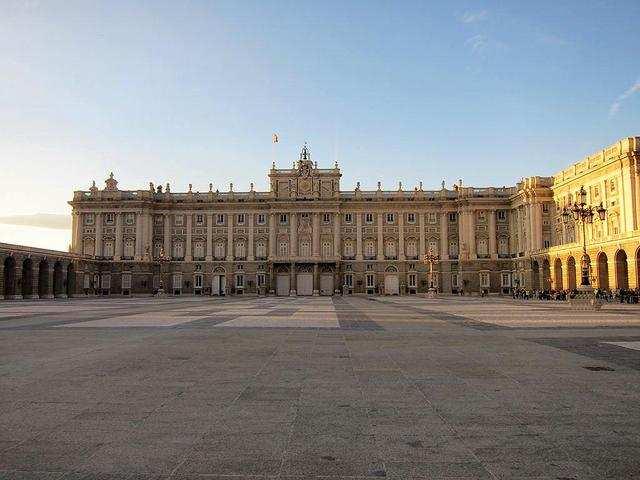

La intervención tiene como eje central la revalorización de la Plaza de la Armería, consolidándola como el centro de la propuesta.

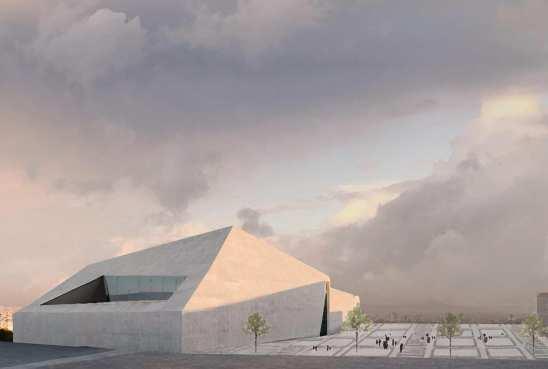

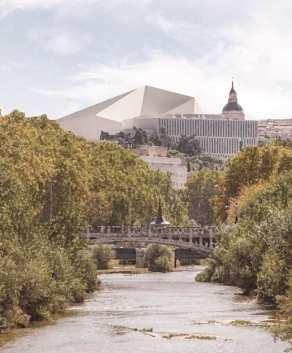

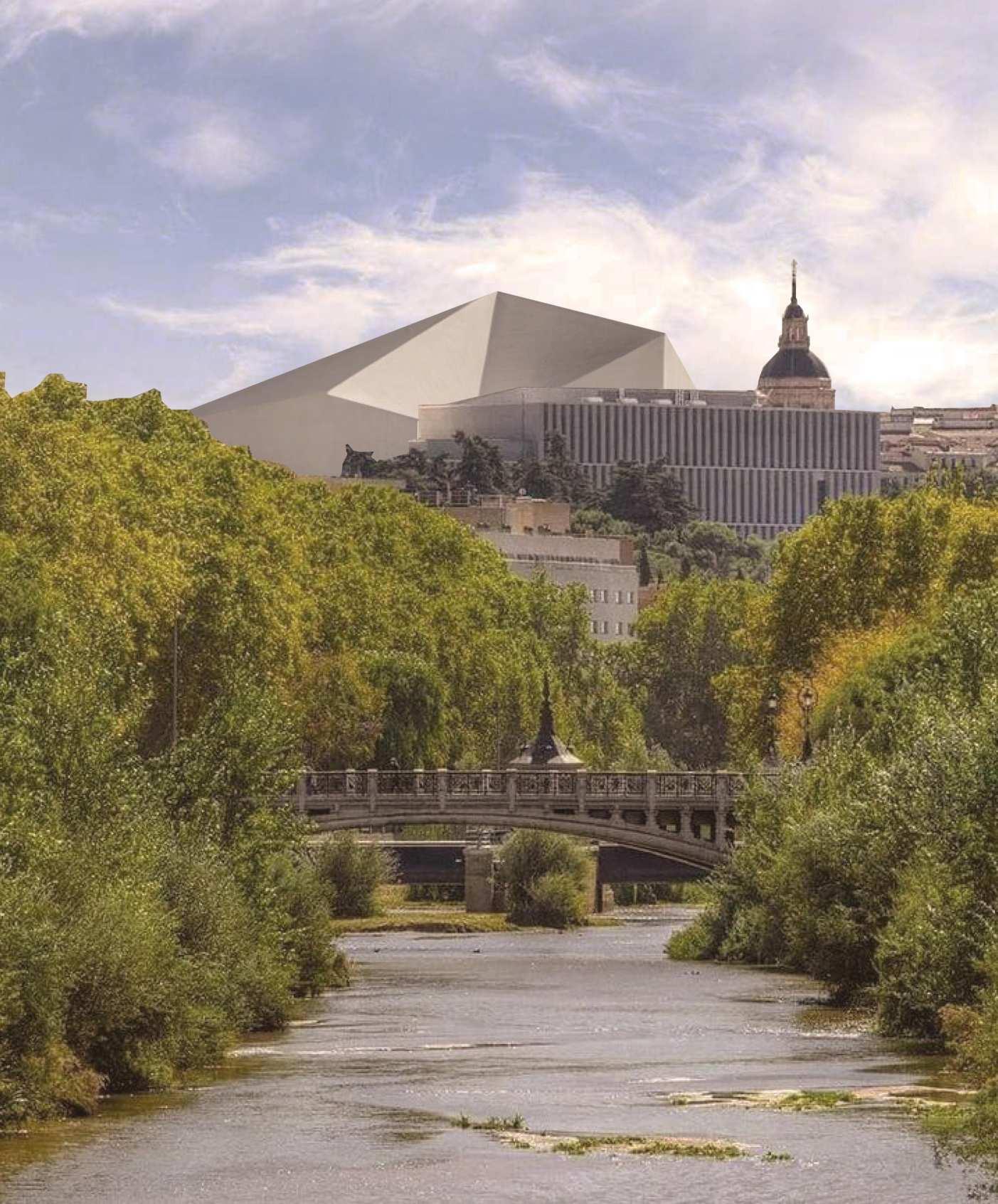

1.Imagen exterior, desde el Río Manzanares
2. Planta y sección de MadridE: 1/8.000

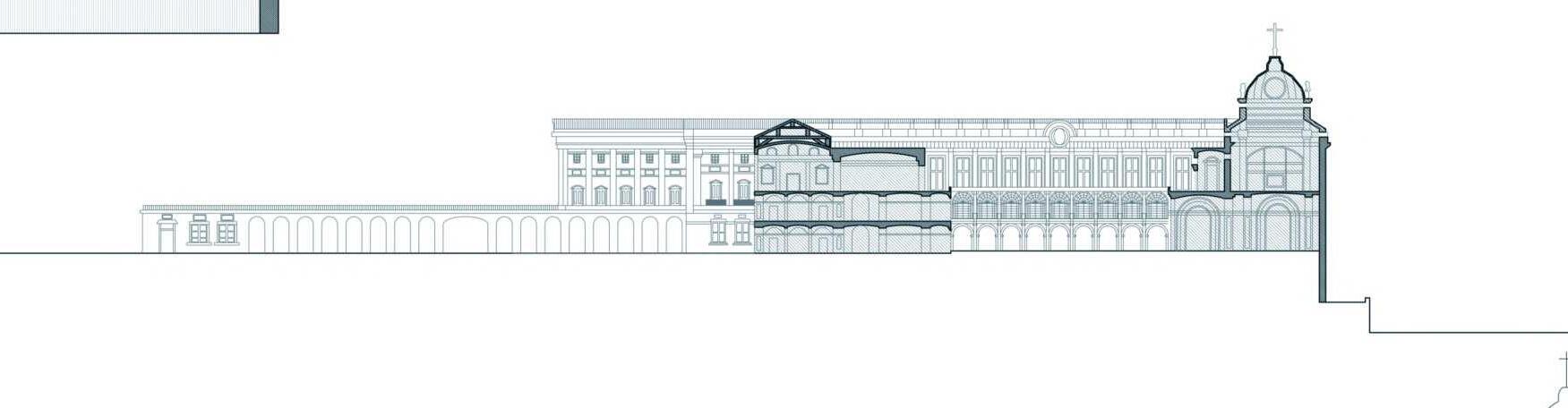

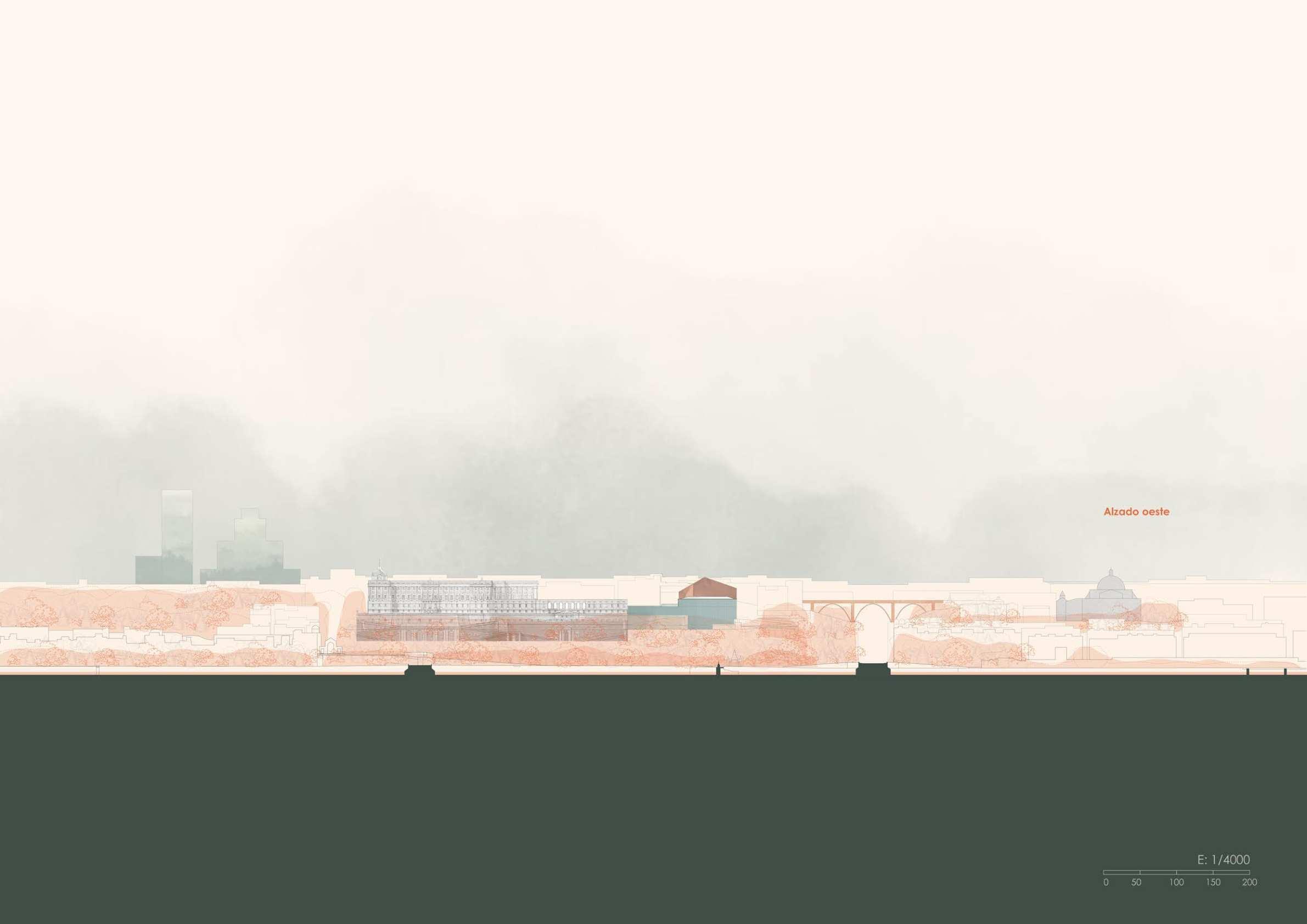

3. Alzado de la cornisa de MadridE: 1/4.000
FOLDING INTO SILENCE Catedral - Ciudad Refugio
LEYENDA
1. Palacio Real
2. Jardines de Sabatini
3. Plaza de Oriente
4. Campo del Moro
5. Galeria de las Colecciones Reales
6. Parque de Atenas
7. Jardines de la Cuesta de la Vega
8. Parque del Emir Mohamed I
9. Viaducto de Segovia
10. Jardín de las Visitillas
11. Basílica de San Francisco el Grande IDEAS DE PROYECTO EN SITUACIÓN:
1. Mirador del Ocaso: vistas hacia el oeste, Madrid Río y la Sierra de Guadarrama.

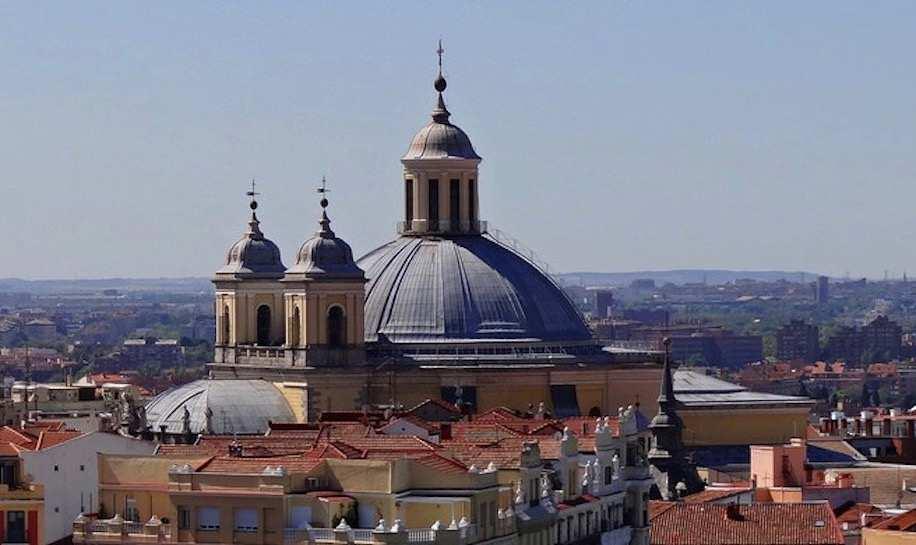

2. Mirador de Mediodía: vistas hacia el sur, Basílica de San Francisco el Grande.
3. Plaza de la Armería puesta en valor como centro de la actuación.
4. Entrada a la plaza: apertura a la cuidad.
- Creación de un nuevo eje perpendicular al eje principal del Palacio Real.
Planta de situación
Sección A-A'
A'

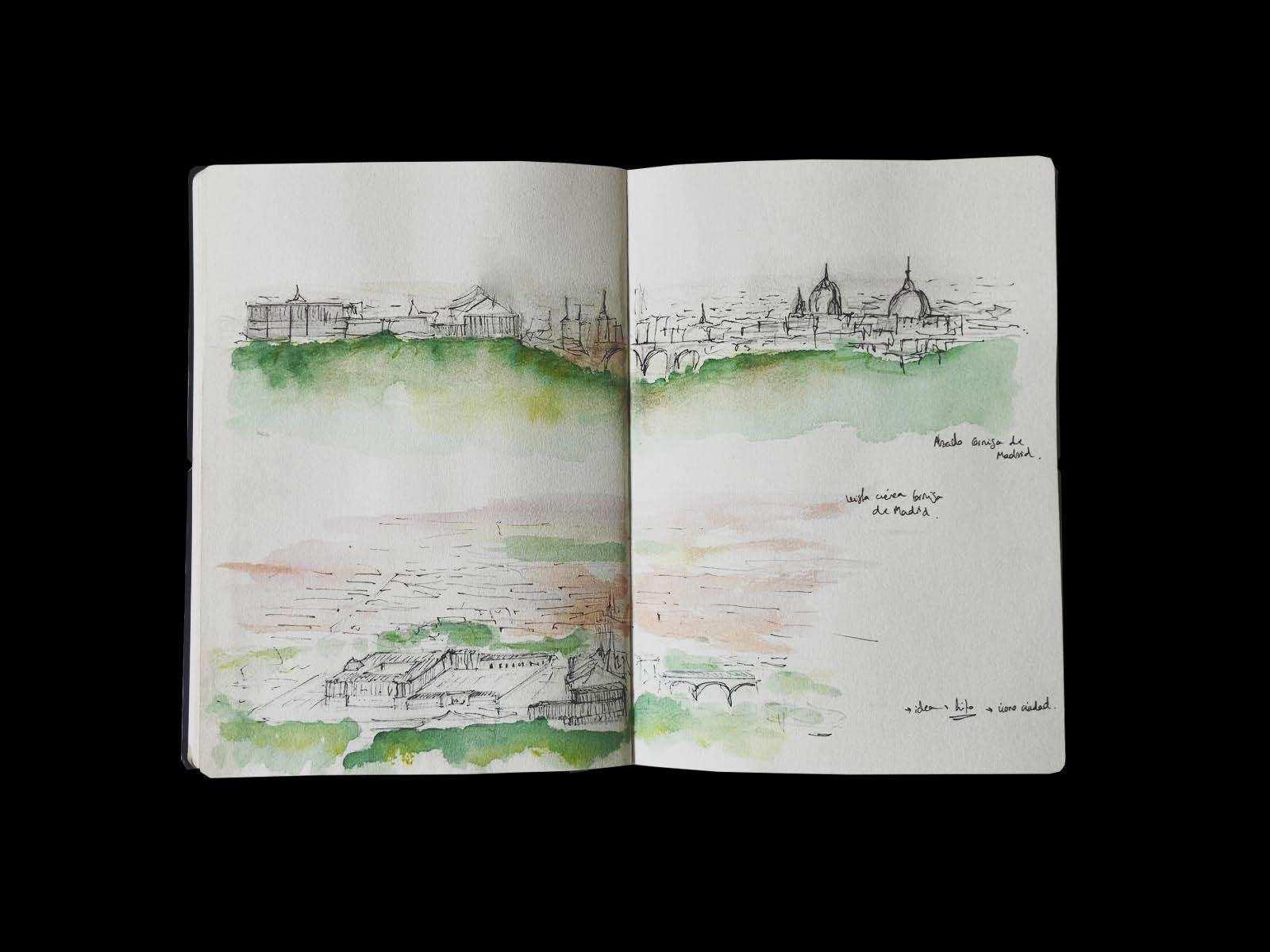

Acuarela expresiva, Planta del Río Manzaneres y el Campo del Moroy su conexión con la ciudad.
3.
Implantación Integración del proyecto y relación con su entorno "Y haré de ti una ciudad de descanso, y te devolveré tus ciudades." Amós 9, 14
IMPLANTACIÓN
La implantación del proyecto y su relación con el entorno mas próximo se consigue a través de la puesta en valor de la Plaza de la armería, que establece una relación entre el Palacio Real, la nueva Catedral y las amplias vistas de todo Madrid.
La catedral se pliega, trazando una gran diagonal que abre la plaza y organiza las circulaciones hacia el existente mirador del Ocaso, orientado al oeste, con vistas hacia Madrid Río y la Sierra de Guadarrama.
Además, el proyecto introduce un nuevo espacio de contemplación: el mirador de Mediodía, orientado al sur, con una vista protagonizada por la Basílica de San Francisco el Grande.
En los alzados, el lenguaje de los pliegues otorga a la catedral una identidad arquitectónica única, destacándola como un hito en el paisaje de Madrid. A pesar de su monumentalidad, el edificio respeta las proporciones del Palacio Real, logrando una perfecta integración con la escala y el carácter del entorno.
1. Planta E: 1/4.000
2. Alzados oeste y este E: 1/2.000
3. Alzado sur E: 1/2.000
4. Alzado norte E: 1/2.000
FOLDING INTO SILENCE Catedral - Ciudad Refugio
VistasdesdeelMiradordelOcaso
Eje secundario
Río Manzanares
Campo del Moro
Plaza de la Armería
Nuevo eje
Jardines de la Cuesta de la Vega
Jardín de las Visitillas
Apertura de la plaza
Eje principal VistasdesdeelMiradordelMediodía
de San Francisco el Grande
Integración con la trama de la ciudad
Basílica
Alzado oeste
Sección por el Río Manzanares
Sección por la Calle de Bailén
Alzado este
Sección por la Calle Mayor
Alzado sur
MayorSección por la Plaza de la Armería
Alzado norte
Emplazamiento Tratamiento urbano
"Reunid a la gente, santificad a la comunidad, llamad a los ancianos; congregad a los muchchos y a los niños de pecho." Joel 2, 16
EMPLAZAMIENTO
Además de los dos miradores generados por las diagonales y las formas arquitectónicas de la catedral, este nuevo hito urbano no solo se adapta al entorno, sino que también se integra de manera armónica, logrando un tratamiento urbano que respeta y enriquece su emplazamiento.
Las fachadas que se orientan hacia la calle Bailén y la calle Mayor se alinean con el trazado urbano existente, logrando una continuidad visual y espacial que refuerza la conexión con la trama histórica de la ciudad.

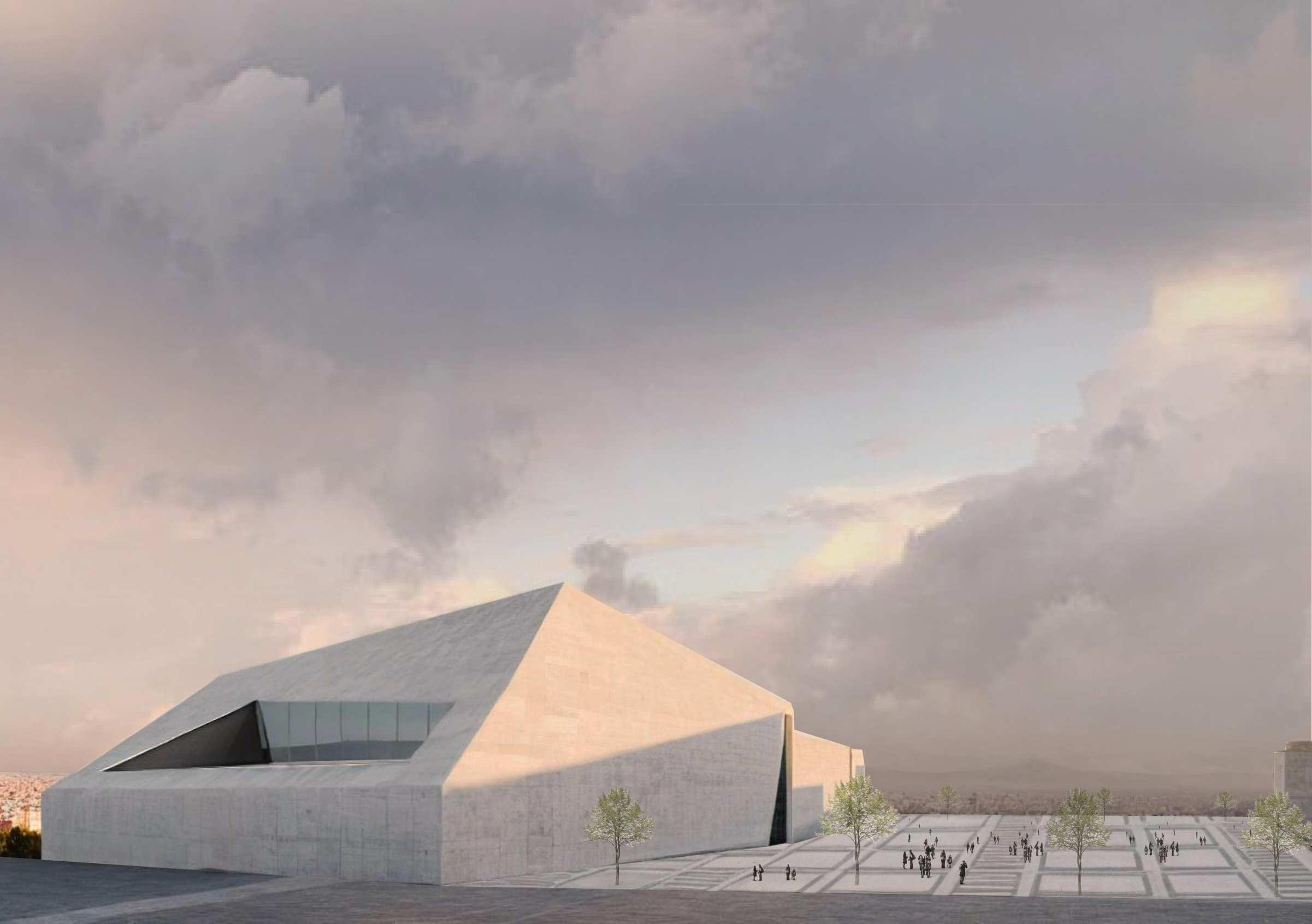

1. Imagen exterior, hacia el Mirador del Ocaso
2. Planta de cubiertas E: 1/1.000
3. Planta Baja E: 1/1.000
4. Sección este E: 1/1.000
5. Planta con secciones relacionadas E: 1/1.000
Por otro lado, la plaza y los miradores se unifican mediante el diseño del pavimento, creando una superficie coherente que refuerza la percepción de un espacio único y articulado. A su vez, este espacio se enmarca a través de un conjunto de árboles estratégicamente ubicados: cuatro ejemplares en la entrada, mientras que tres más se sitúan en la salida hacia el paisaje, siguiendo y prolongando las trazas marcadas por los brazos del Palacio Real. Este gesto no solo da continuidad a las líneas visuales y compositivas, sino que también genera un espacio de transición entre lo urbano y lo paisajístico. FOLDING INTO SILENCE Catedral - Ciudad Refugio
Acuarela expresiva, Vistas encarmacas por los árboles de la Plaza de la Armería.
IDEAS DE PROYECTO EN LA URBANIZACIÓN:
1. Unifiación del pavimento en la Plaza de la Armería.
2. Direccionamiento de las circulaciones hacia los miradores a través de las diagonales del proyecto.
3. Colocación de árboles que continúan el trazado del Palacio Real y que hacen de pórtico de entrada a la plaza y a las vistas de la ciudad.
MIRADOR
Cuesta de la Vega
CalleMayor
Calle Mayor
MIRADOR DEL OCASO
PLAZA DE LA ARMERÍA
Calle del Bailén
MIRADOR DEL MEDIODÍA
Cuesta de la Vega
Calle del Bailén
CalleMayor
Calle Mayor
+
Sección este
Sección DD'
Sección B - B'
Sección A - A'
Sección
5.
Arquitectura Planimetría general
8
"Hazme un Santuario para que yo habite entre ellos." Éxodo 25,
ARQUITECTURA

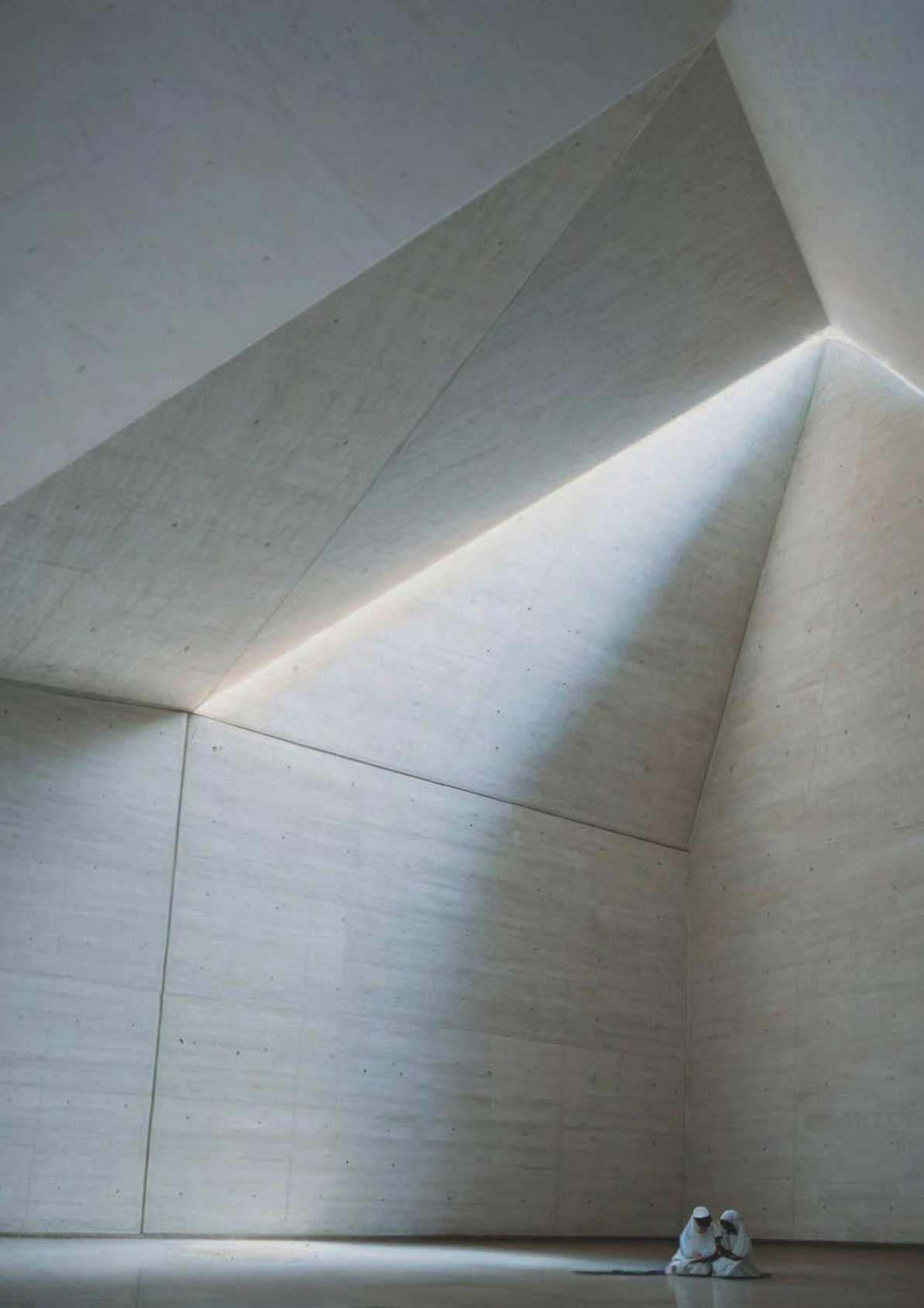

La Catedral: Concebida como un lugar destinado al culto y la oración, la catedral es un amplio espacio diáfano, centralizado hacia el altar, su elemento principal. La iluminación natural desempeña un papel fundamental en el diseño: una luz cenital entra a través de un óculo situado sobre el altar. Esta luz se complementa con entradas secundarias que penetran por los pliegues de la cubierta, iluminando espacios clave como los sacramentos y las capillas.

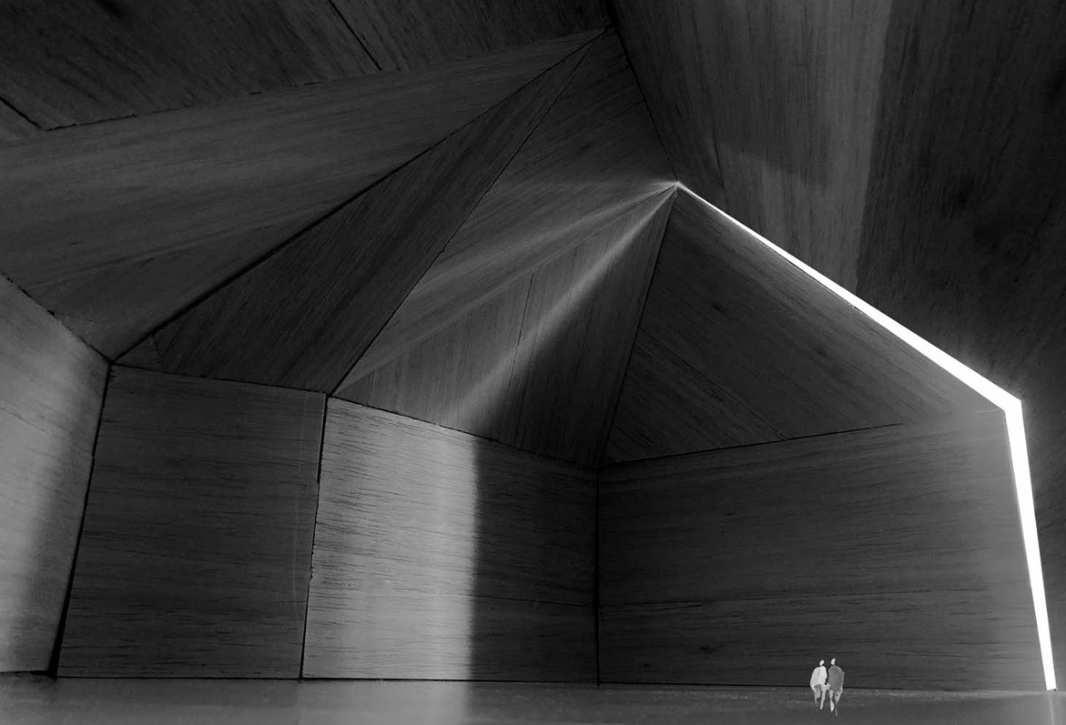

El espacio interior se organiza mediante una doble altura que alberga el coro y define una entrada a escala más humana, facilitando una transición hacia el interior del templo. Los usos complementarios se disponen perimetralmente, ocupando el espacio definido por la estructura.
El Claustro: Diseñado para acoger y atender a las personas más necesitadas, el claustro se compone de dos niveles, los usos comunes y los privados. En la planta baja se encuentran los espacios compartidos: zonas de estar, un comedor con cocina adyacente, una biblioteca y aulas destinadas a talleres. Las plantas superiores albergan las habitaciones con sus respectivos cuatros de baño.
El núcleo del claustro es un patio presidido por un árbol, que no solo provee luz natural a todas las estancias, sino que también actúa como un lugar de encuentro y comunidad.
Espacio de Transición: Ambos componentes del proyecto, la catedral y el claustro, están vinculados por un espacio de transición que conecta estos programas aparentemente dispares, subrayando la complementariedad entre la dimensión espiritual y el servicio al prójimo.
1. Planta baja E: 1/400
2. Planta primera E: 1/400
3. Planta segunda E: 1/400
4. Planta tercera E: 1/400
5. Sección A-A'E: 1/500
6. Sección B-B'E: 1/500
LEYENDA CATEDRAL:
1. Entrada principal
2. Nártex - Bautismo
3. Altar
4. Capilla de la Almudena
5. Capilla del Santísimo
6. Capillas laterales
7. Confesionarios
8. Despachos
9. Sacristía
10. Cuartos de baño
11. Almacenes
12. Subida al coro
13. Entrada trasera
LEYENDA CIUDAD REFUGIO:
1. Entrada principal
2. Recepción
3. Conexión con la catedral
4. Núcleos verticales
5. Cuartos de baño
6. Biblioteca
7. Comedor
8. Cocina
9. Zona de estar
10. Salida al mirador
11. Almacenes
12. Patio
LEYENDA CATEDRAL:
1. Subida al coro
2. Coro
3. Alamacén
4. Órgano
5. Hueco de instalaciones
LEYENDA CIUDAD REFUGIO:
1. Núcleos verticales
2. Habitaciones
3. Cuartos de baño
4. Zonas de estar
5. Sala de trabajo
PLANTA SEGUNDA
LEYENDA CIUDAD REFUGIO:
1. Núcleos verticales
2. Habitaciones
3. Cuartos de baño
4. Zonas de estar
5. Sala de trabajo
LEYENDA CATEDRAL:
1. Subida al coro 2. Coro 3. Alamacén 4. Órgano 5. Hueco de instalaciones
PLANTA TERCERA
LEYENDA CATEDRAL:
1. Subida al coro
2. Coro
3. Alamacén
4. Órgano
5. Hueco de instalaciones
LEYENDA CIUDAD REFUGIO:
1. Núcleos verticales
2. Habitaciones
3. Cuartos de baño
4. Zonas de estar
40,0 m
34,5 m
25,0 m
15,5 m
0,0 m
"Haz las cosas ordinarias con un amor extraordinario."
- Santa Madre Teresa de Calcuta -
6.
Esquemas Análisis funcional y constructivo
"Una sola cosa he pedido al Señor, y esto es lo que busco: habitar en la Casa del Señor todos los días de mi vida." Salmo 27, 4
ESQUEMAS
Para lograr una comprensión integral de todos los aspectos del proyecto, se elaboran esquemas que facilitan la interpretación de su simbología, funcionamiento y construcción. Mediante el uso de colores, se clasifican visualmente los espacios, mientras que la axonometría permite analizar el volumen de la construcción y las características de las habitaciones.
La planta de la catedral busca actualizar las raíces históricas y espirituales de la Iglesia mediante una reinterpretación contemporánea de la arquitectura. El diseño espacial se organiza para servir a los sacramentos y a la liturgia católica, respetando su significado profundo y espiritual.
El acceso principal a la catedral se realiza a través de un Nártex, que funciona como espacio de transición y acogida. Este lugar, destinado al Bautismo, está acompañado por un coro en doble altura que humaniza la escala del ingreso, invitando al recogimiento. Una vez dentro, se retoma el concepto del recorrido deambulatorio, característico de las catedrales históricas, mientras que el altar se sitúa en el centro como eje espiritual y arquitectónico del conjunto. Suspendida sobre el altar, una cruz destaca la centralidad de Cristo en la fe, convirtiéndose en un punto de enfoque visual y simbólico.
1. Esquema simbólico
2. Esquemas funcionales
3. Esquemas de vivienda
4. Esquemas constructivos
El diseño circular guía a los fieles hacia otros sacramentos esenciales, como la Reconciliación y la Eucaristía, integrados en el recorrido. Además, se recupera el concepto del claustro, inspirado en los antiguos monasterios, pero reinterpretado y adaptado a las necesidades actuales. El claustro y la catedral quedan unidos por un espacio de conexión y transición entre ambos. FOLDING INTO SILENCE Catedral - Ciudad Refugio
Las habitaciones están diseñadas para alojar a cinco personas, con una pared completa de ventanales que ofrecen vistas panorámicas, abundante luz natural y una excelente ventilación para todos los ocupantes.
Cada residente dispone de un espacio privado que incluye una cama, un mueble multifuncional equipado con escritorio y armarios. Además, cada uno de estos espacios individuales puede cerrarse mediante una puerta corredera, lo que garantiza privacidad a pesar de ser una habitación compartida.
MUEBLE
CUBIERTA:
La cubierta está compuesta por una serie de planos inclinados de hormigón que se apoyan sobre la estructura principal. Estos planos, además de cumplir su función estructural, permiten el paso de la luz natural a través de algunos de sus pliegues.
CUBIERTA
ELEMENTOS INTERIORES:
En el interior destaca un gran panel curvo que divide el espacio principal, dando lugar a la capilla del Santísimo, el espacio secundario más relevante del proyecto. Asimismo, una planta en doble altura alberga el coro, reforzando la jerarquía espacial y funcional.
ESTRUCTURA
ESTRUCTURA:
La estructura se basa en grandes pilares y vigas de hormigón que enmarcan un óculo cilíndrico central. Este óculo no solo aporta luz natural al interior, sino que también actúa como un punto focal arquitectónico.
HUECOS DE LA ESTRCTURA:
Los huecos entre los elementos estructurales se aprovechan para crear diversos espacios funcionales.
ENVOLVENTE:
El cerramiento perimetral está formado por muros de hormigón que varían en altura y forma, aportando dinamismo a las circulaciones tanto exteriores como interiores.
ESTRUCTURA+ ENVOLVENTE
CLAUSTRO:
El claustro, con su patio central, adopta el mismo lenguaje estructural y de envolvente que el resto del edificio. Sin embargo, se presenta en una escala menor debido a sus dimensiones, respetando la proporción y la coherencia con el diseño general.
ESTRUCTURA+ ENVOLVENTE + ELEMENTOS INTERIORES
ESQUEMAS CONSTRUCTIVOS Estructura, envolvente y cubierta
7.
Evolución Maquetas, croquis de trabajo
"Porque donde dos o tres se reúnen en mi nombre, allí estoy yo en medio de ellos." Mateo 18, 20
ESQUEMAS

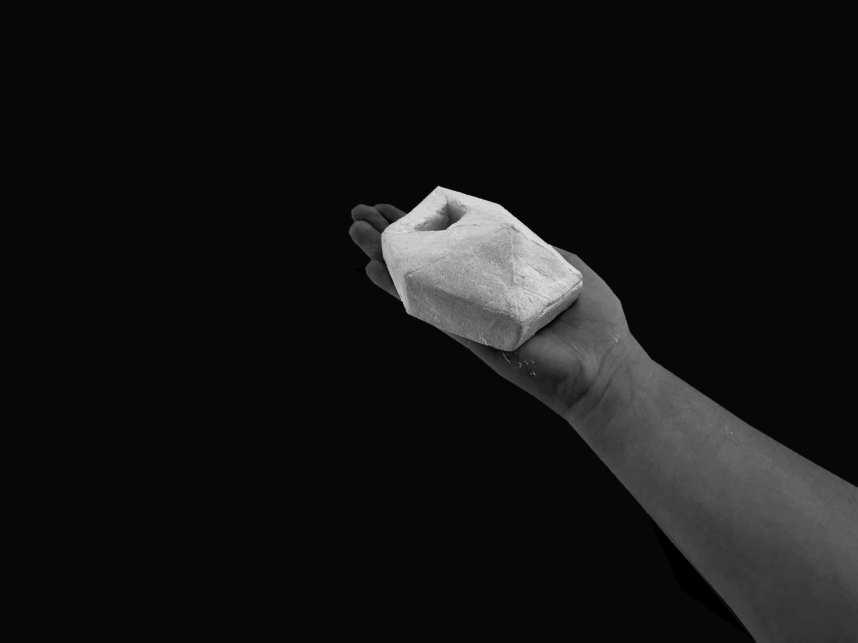

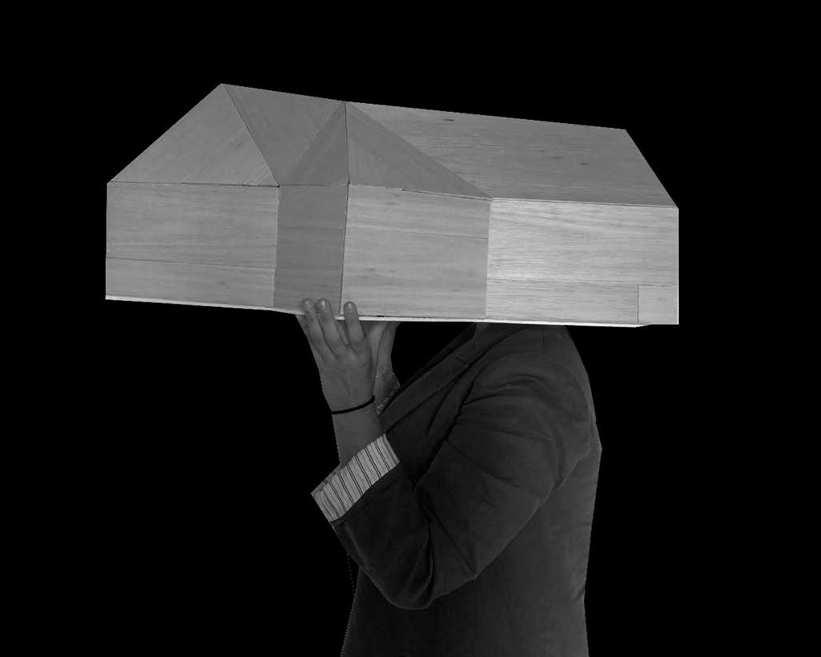

Durante el curso se realizan varias maquetas con el objetivo de explorar y desarrollar la idea del proyecto. En primer lugar, se elabora una maqueta destinada a investigar el espacio interior. Esta maqueta debe ser diseñada para introducirla en la cabeza, lo que permite comprender el espacio desde una perspectiva interna.

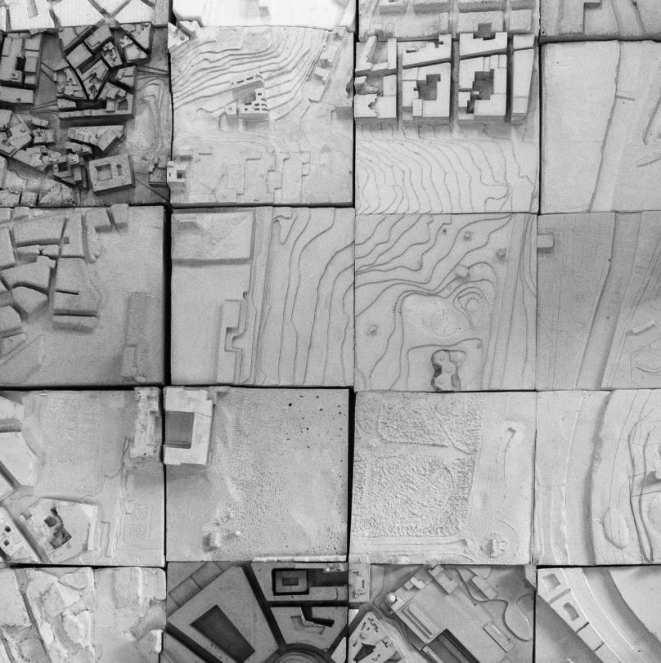

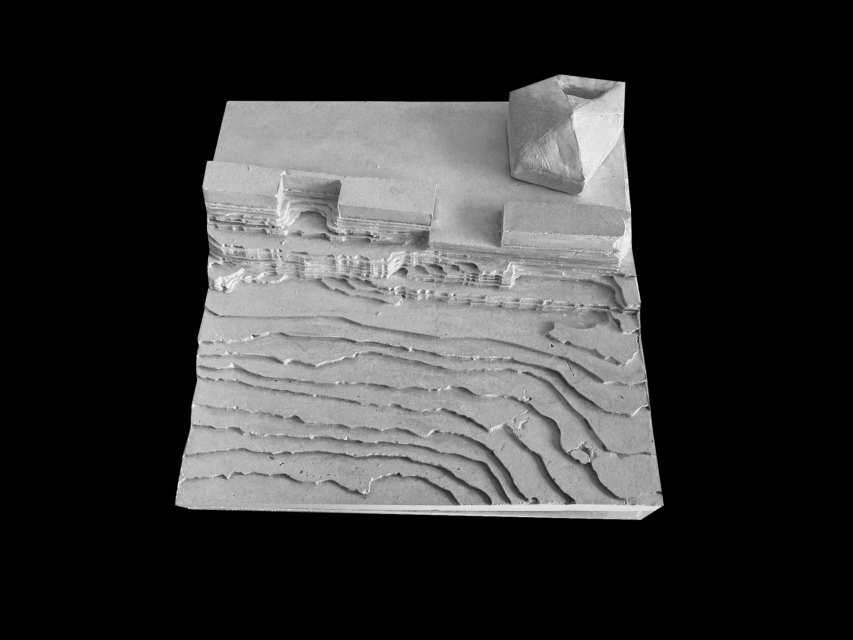

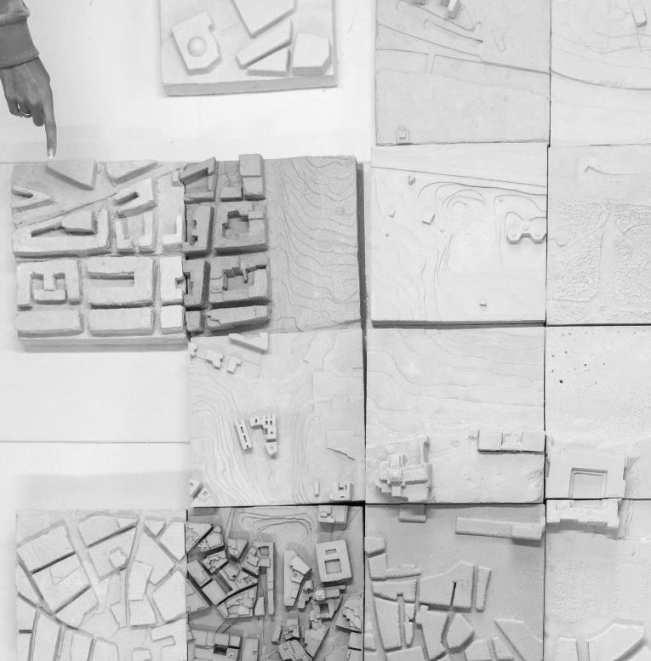

Además, se llevan a cabo una serie de maquetas de yeso con dimensiones cuadradas de 30 x 30 cm, que, al unirse, conforman la totalidad del ámbito de actuación. Estas maquetas, realizadas de manera colaborativa por toda la clase, sirven para analizar y comprender la ubicación y el entorno de la catedral dentro de un contexto más amplio.

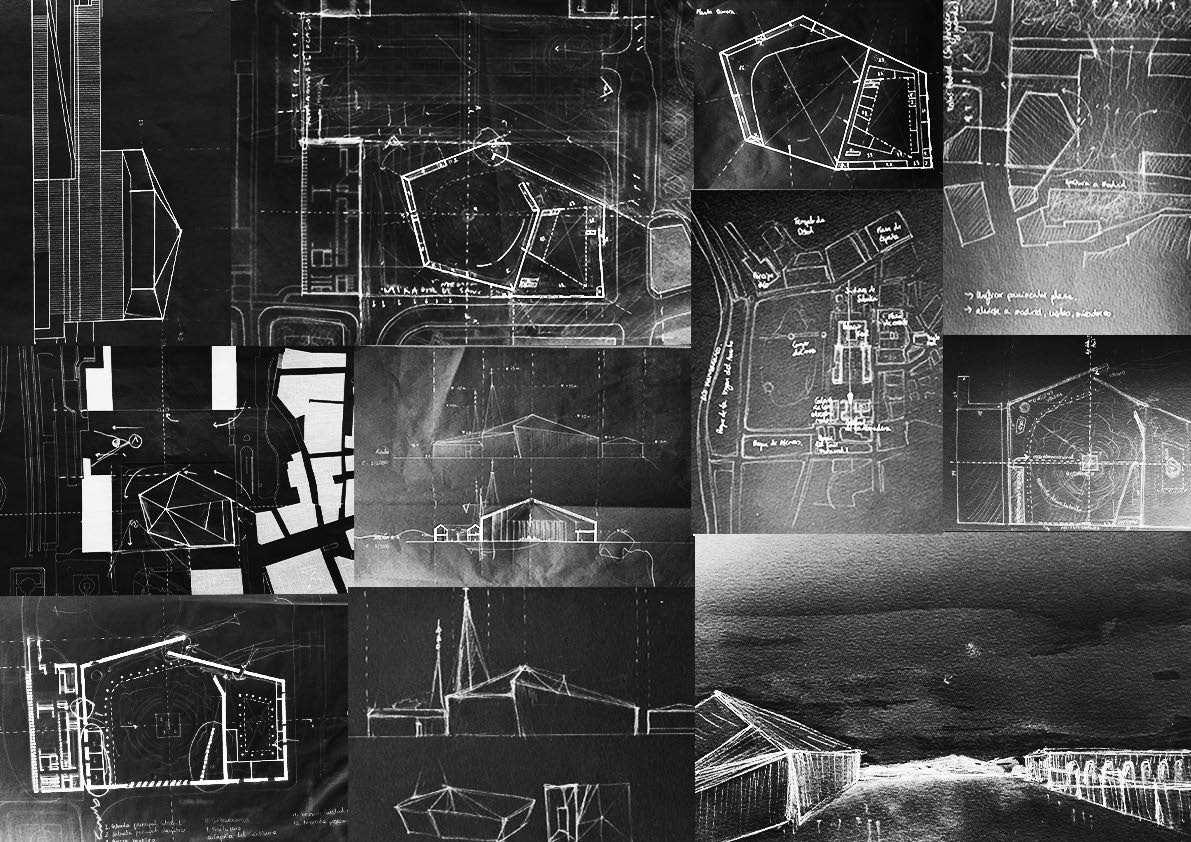

A lo largo del curso, también se trabaja mediante croquis y dibujos a mano, los cuales contribuyen al desarrollo de la idea del proyecto.

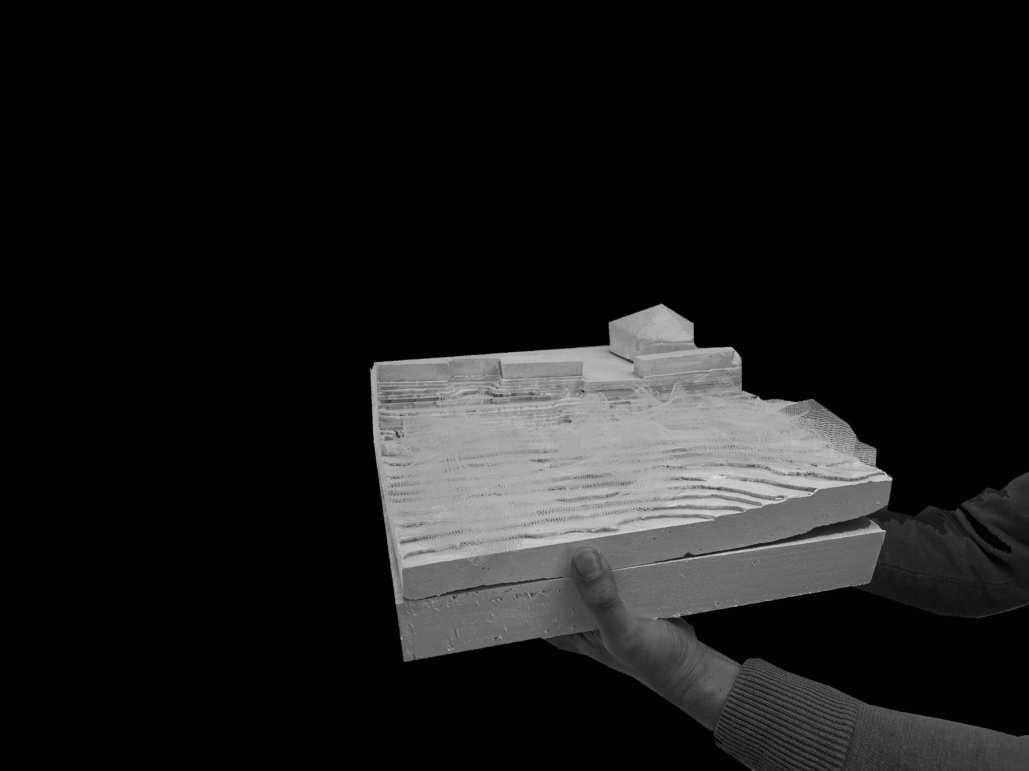

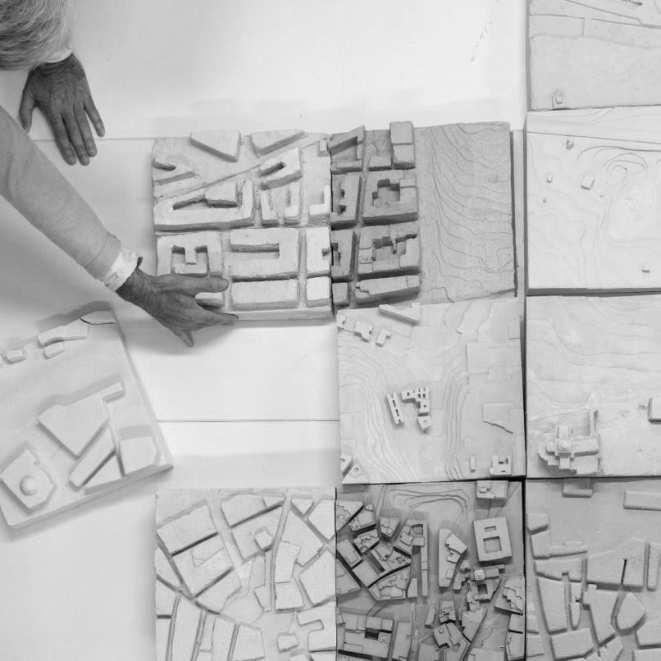

1. Fotografías de la maqueta de Madrid
2. Fotografías de la maquetade situación y del espacio interior
