MAQUINARIA DE CONTEO DE PRECISIÓN Tecnología Avanzada para Conteo Preciso y Eficiente

DESDE 2002

Tecnología de Precisión para Conteo Eficiente Desde su creación en 2002, Countlab® ha estado a la vanguardia del suministro de soluciones distintivas adaptadas a las necesidades únicas de diversos sectores. Nuestro compromiso inquebrantable con la calidad, la excelencia y la innovación no solo nos ha distinguido, sino que también ha permitido a nuestros clientes adaptarse sin problemas a la dinámica cambiante del mercado.

Diseñado especificamente para los mercados Farmacéuticos & Nutracéutico pero adecuado para toda: • Tabletas (cubierta / no cubierta)/ comprimidos • Cápsulas • Gelatina dura / gelatina blanda También apto para dulces, gomas y otros components pequeños (Aplica para todas las plataformas MF & SF)

COUNTLAB.COM

2

3

COUNT

TABLA DE CONTENIDOS

Impulsada por la pasión en la precisión, Countab® fabrica maquinaria que personifica la fiabilidad y la eficacia. Cada pieza que diseñamos refleja nuestro profundo conocimiento de las exigencias de la industria, lo que garantiza que nuestros clientes se mantengan a la vanguardia de sus sectores.

4

6 - 11

LA VISION SF

12 - 27

ONCOLOGÍA

28 - 31

SISTEMAS OPCIONALES

32 - 37

AUTOMATIZACIÓN

38 - 43

INTEGRACIÓN DE LINEAS

44 - 47

LAB

COUNTLAB.COM

EQUIPOS DE MESA

5

EQUIPOS DE MESA TRIUNFO DE LOS EQUIPOS DE MESA Countab® trajo al mercado la contadora electrónica mas compacta y rápida. Compactas pero potentes, las soluciones de mesa de Countlab® redefinen la eficiencia y la precisión en el envasado.

En el centro de la tecnología innovadora de Countlab® estan Nuestros Sensores de Ultra Alta Velocidad (2500 escaneos/segundo), capaces de monitorear componentes tan pequeños como 1 mm Ø (0.039“), al mismo tiempo que es capaz de detectar tabletas/ comprimidos o cápsulas partidas para ser rechazadas. La tecnología de sensores y el ensamble de la Countlab® también eliminan puntos ciegos para lograr incluso precisiones de conteo mas altas comparadas con soluciones actuales.

Soluciones Monoblock

Soluciones de Equipos Independientes:

• Patriot SF-1

• Patriot SF-2

• SF-1

• Patriot SFX Unidades Semi-automáticas para Conteo de Precisión : • MF

• SF-2

• Intrepid SF

• SF-100

• Conquest SF

• SF-200

• Galaxy

• MF Plus

6

• SF-100-IPC

7

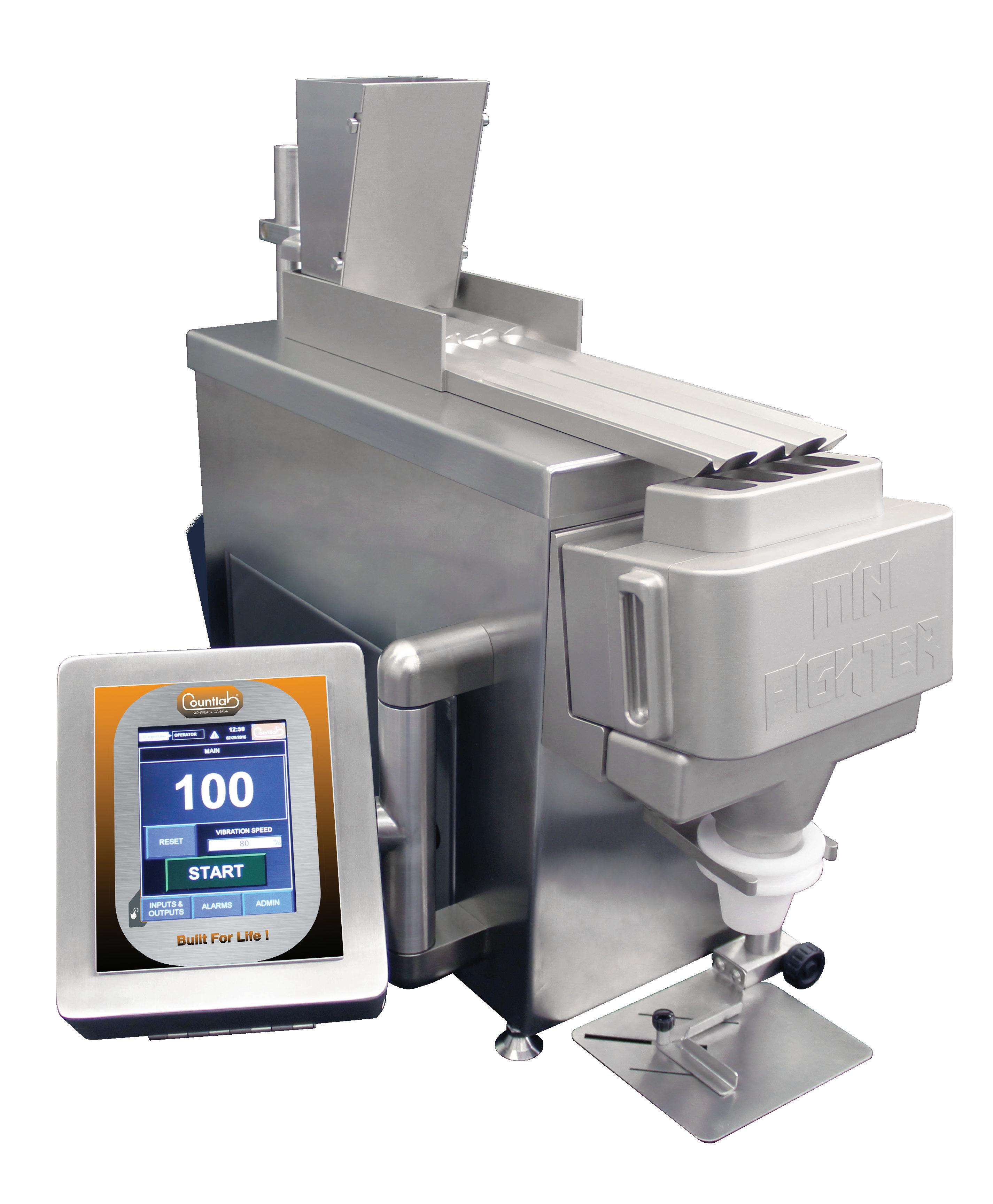

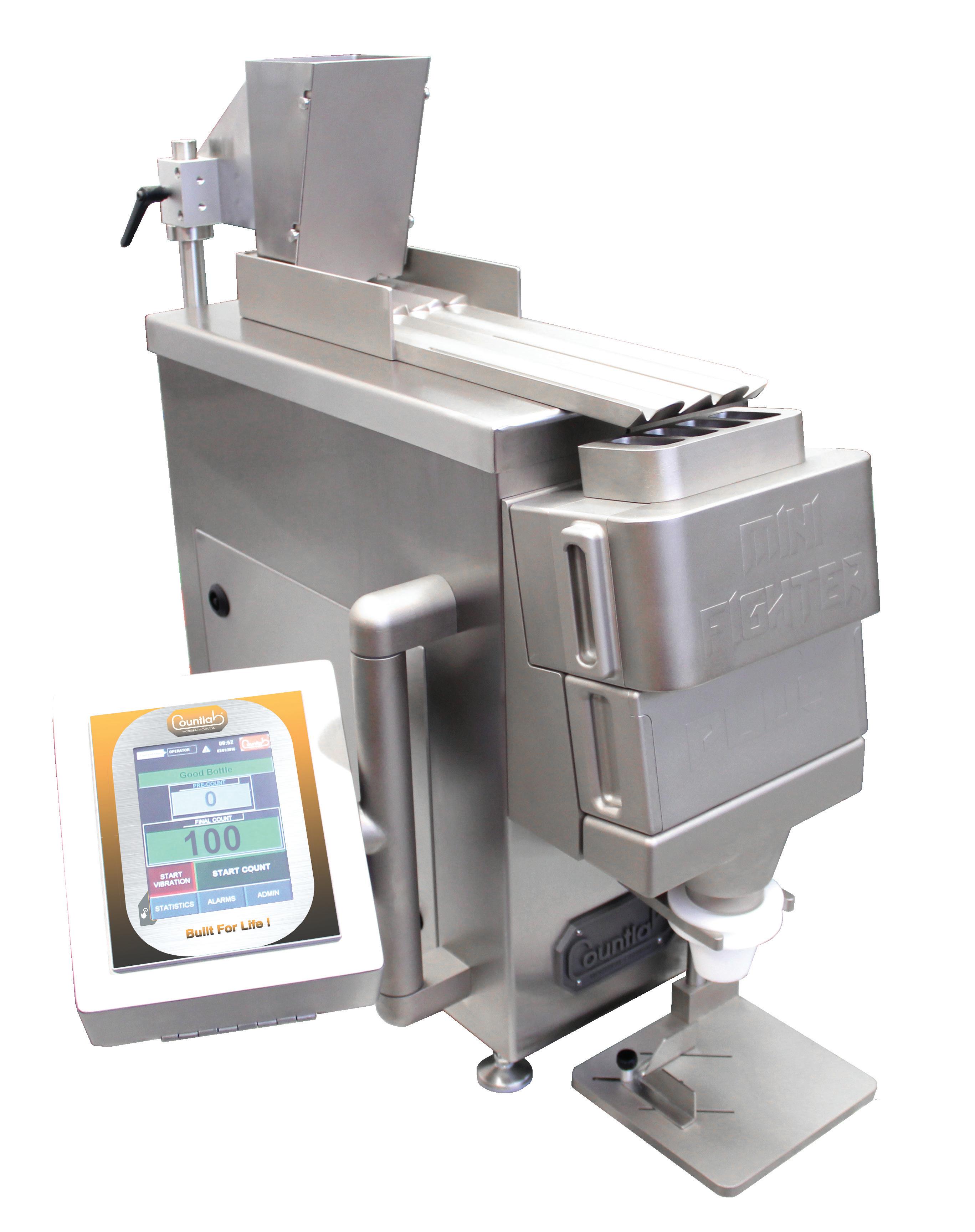

MINI FIGHTER Sistema de Conteo para Validación con Precisión La Mini Fighter™ (MF) es una contadora de mesa para tabletas/comprimidos y cápsulas utilizada como herramienta de validación que ayuda en los procedimientos de Aseguramiento de la Calidad (QA).

Simplifica y acelera verificando el conteo preciso de contenedores llenos en una linea de envasado manteniendo alta confiabilidad.

Cuando esta integrada como parte de una linea Countlab® de tabletas/ comprimidos y cápsulas, este sistema puede ser utilizado manualmente o automaticamente para validación del conteo.

• Siguiendo recomendaciones de diseño cGMP • Solo materiales de grado farmacéutico aprobados por la FDA: ◊ Vidrio Templado

• Capacidad de reporte de datos • Documentación GAMP (Aplica para todas las plataformas MF & SF)

8

9

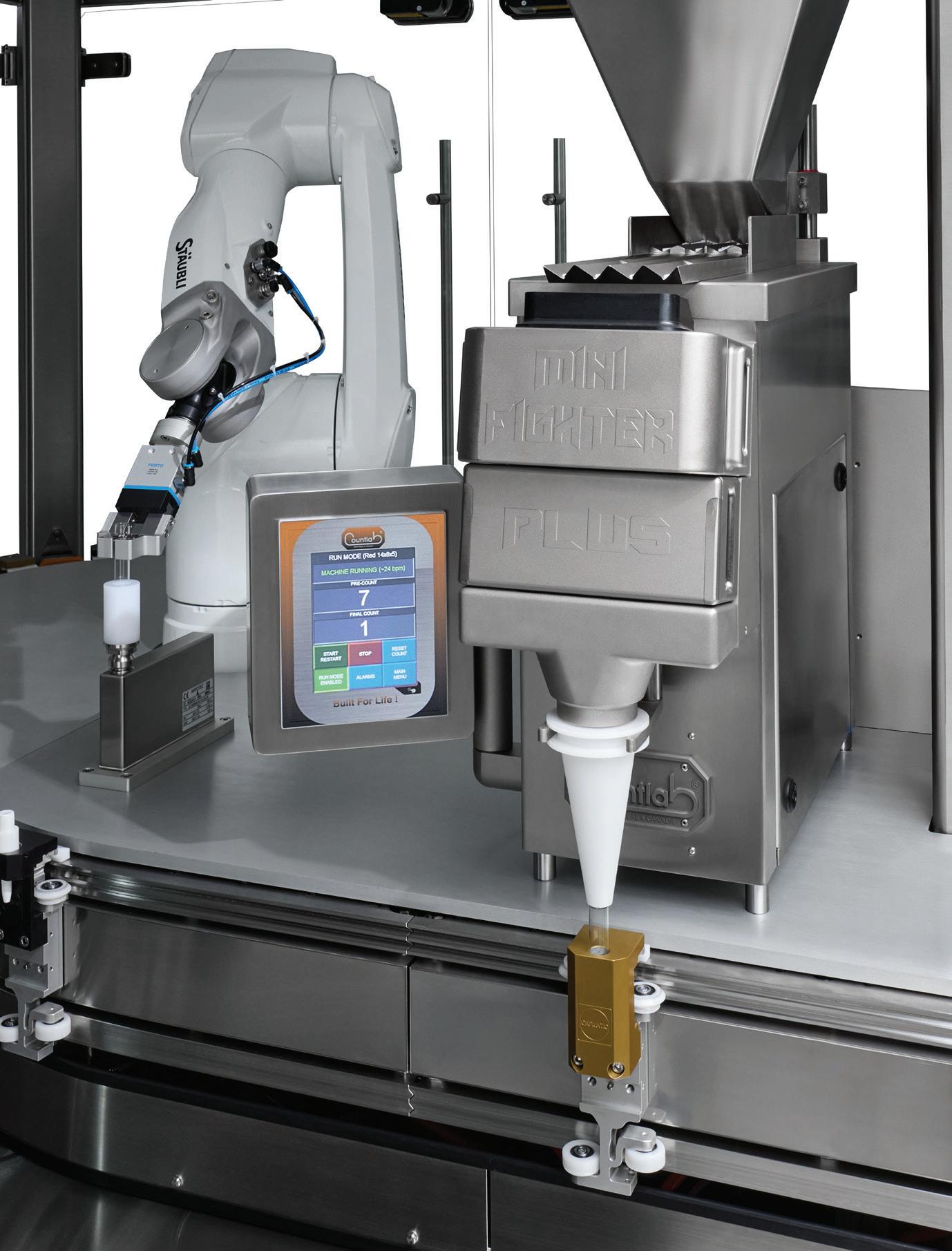

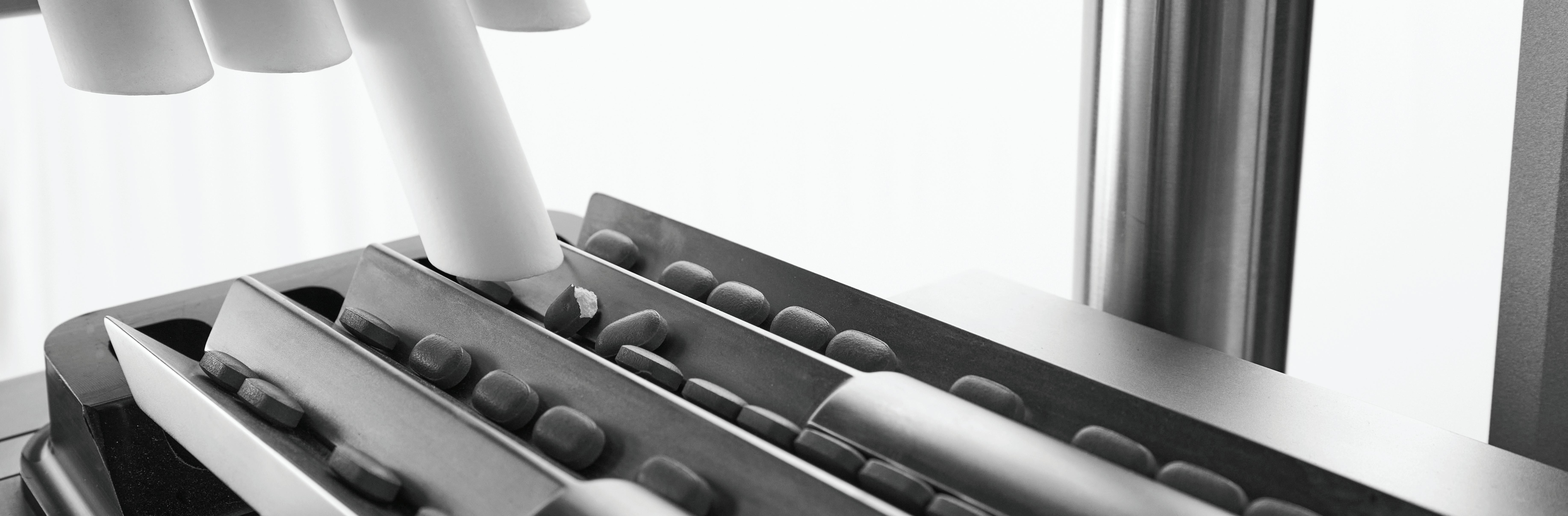

MINI FIGHTER PLUS Sistema de Conteo para Producción con Precisión Si bien la MF es un sistema de validación, la MF+ es una unidad de conteo para producción de pequeños lotes que se beneficia de las mismas características con la adición de un bloque de compuertas utilizado para mejorar la velocidad de salida durante lotes de producción.

Características Básicas:

• Bandejas especializadas para conteos únicos o muy bajos

• Ajuste de la inclinación de la bandeja vibratoria con frecuencia y rango de amplitud variables

• Compensación de polvo

◊ Para adaptarse a diversas formas de tabletas y mejorar el deslizamiento hacia las placas vibratorias, optimizando el rendimiento de la producción

◊ Asegurando que los sensores no tengan una lectura obstruida a causa del polvo • Sistema de aspirado para recuperación de polvo para tabletas no cubiertas • Boquillas de llenado universal asegurando compatibilidad con varias formas y tamaños de contenedor logrando cambios de formato limitados

(Aplica para todas las plataformas MF & SF)

10

11

LA VISION SF

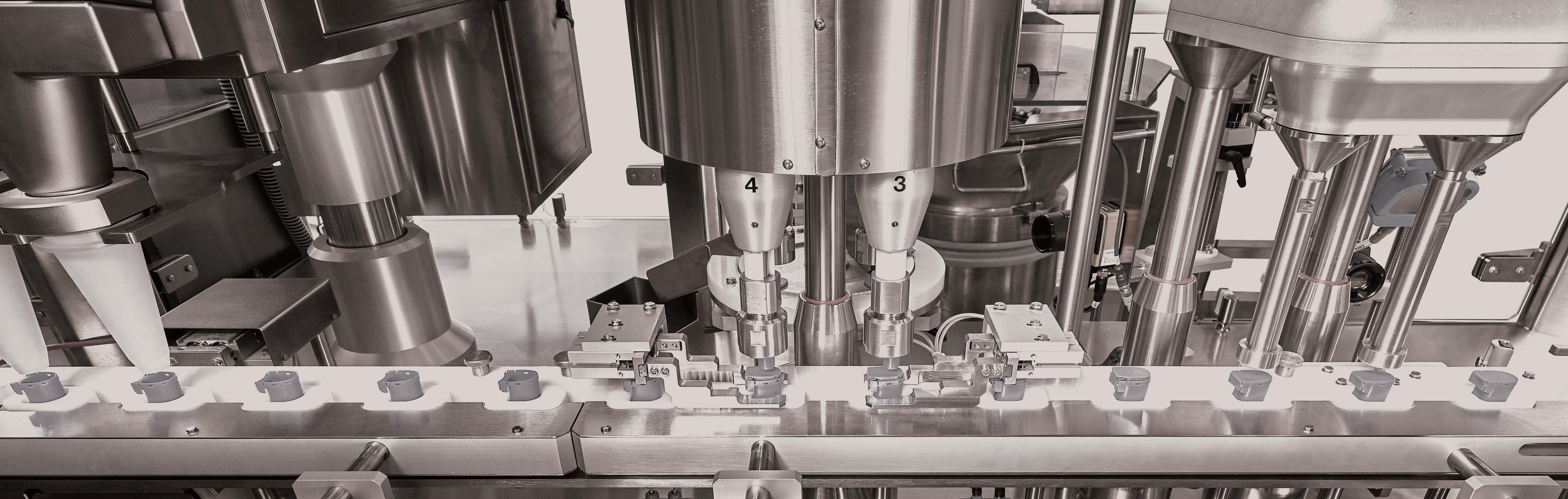

EL DOMINIO EN LOS MONOBLOCKS

Revolucionando el conteo con Monoblocks - Una mezcla perfecta de elegancia, velocidad, versatilidad, precision y compactibilidad aprovechando las últimas tecnologías en un paquete totalmente integrado.

Desde 1964, Capmatic ha revolucionado la industria del envasado con la introducción en el mercado de los sistemas Monoblock, en los que se realizan múltiples operaciones dentro de una única plataforma, reduciendo la ocupación de espacio de la línea de envasado y el número de operarios necesarios. Fiel a nuestros orígenes, Countlab® persigue ahora el mismo éxito con las: Soluciones Monoblock:

Característica Básicas:

• Patriot SF-2

• Placas vibratorias en 2 niveles reduciendo el recorrido de las tabletas

• Patriot SFX

• Placas vibratorias mas largas para un mayor rendimiento

• Intrepid SF

• Cuatro (x4) / Ocho (x8)/ Veinte (x20) canales de conteo

• Conquest SF

• Uno (x1)/ Dos (x2)/ Cuatro (x4)/ Cinco (x5)/ Diez (x10) Boquilla(s)

• Patriot SF-1

• Capacidad de tolva mas grande

• Galaxy

12

13

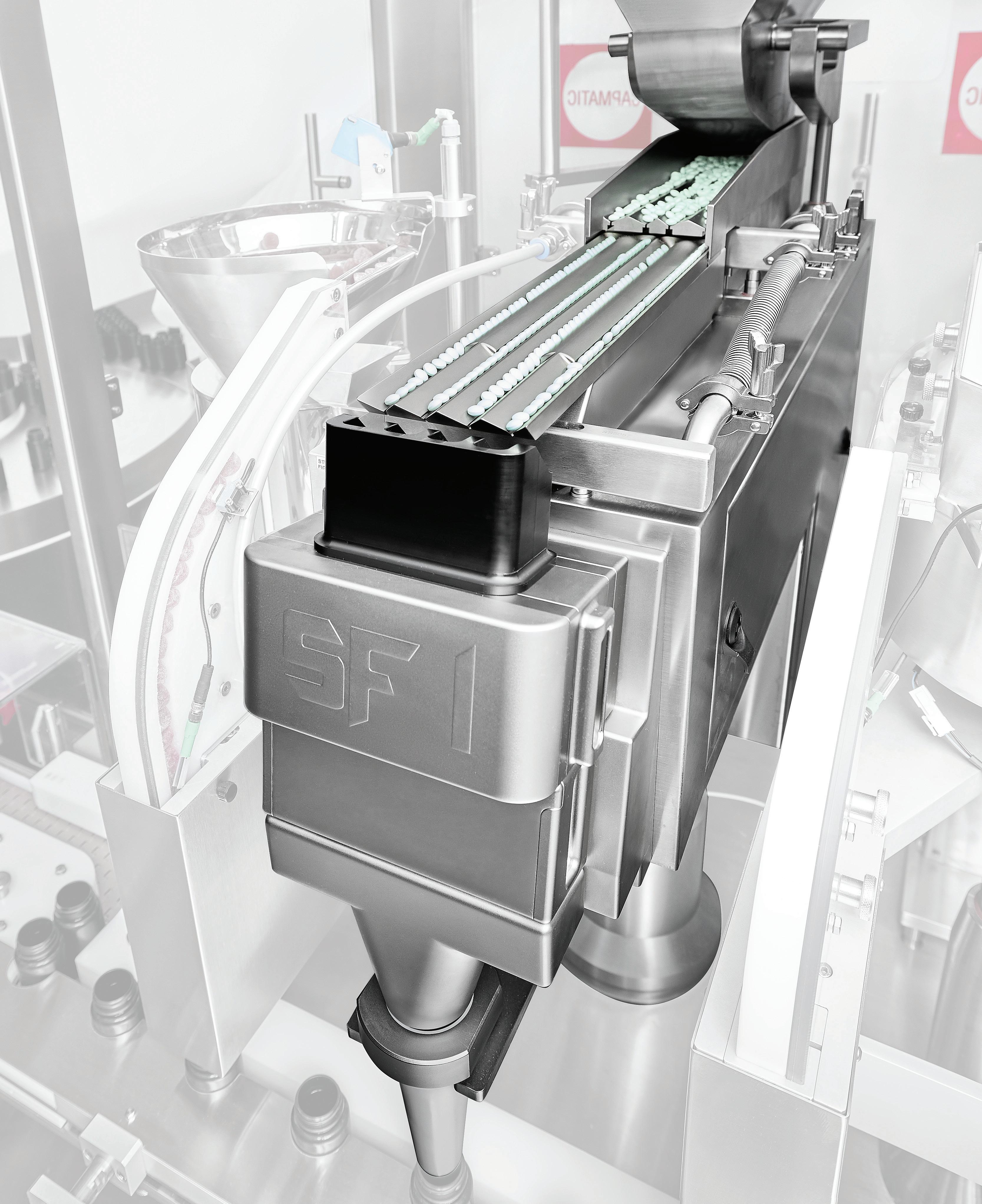

STREET FIGHTER SF-1 Modulo de Conteo con Boquilla Única para Producción Avanzada La STREET FIGHTER SF-1 es una contadora automática de precisión con estación de rechazo integrada y funciones avanzadas opcionales para mejorar el control de calidad.

Modulo de la SF-1 :

Puede ser operada como:

• Una (x1) boquilla

• Integrada en una linea de envasado

• 30 BPM

• Intregrada en una solución Monoblock de Countlab®

• Equipo Independiente

• Cuatro (x4) canales de conteo

(Aplica a todos los modulos SF) *Criterios de velocidad y desempeño estan sujetos a pruebas con muestras reales **BPM = Botella(s) Por Minuto

14

15

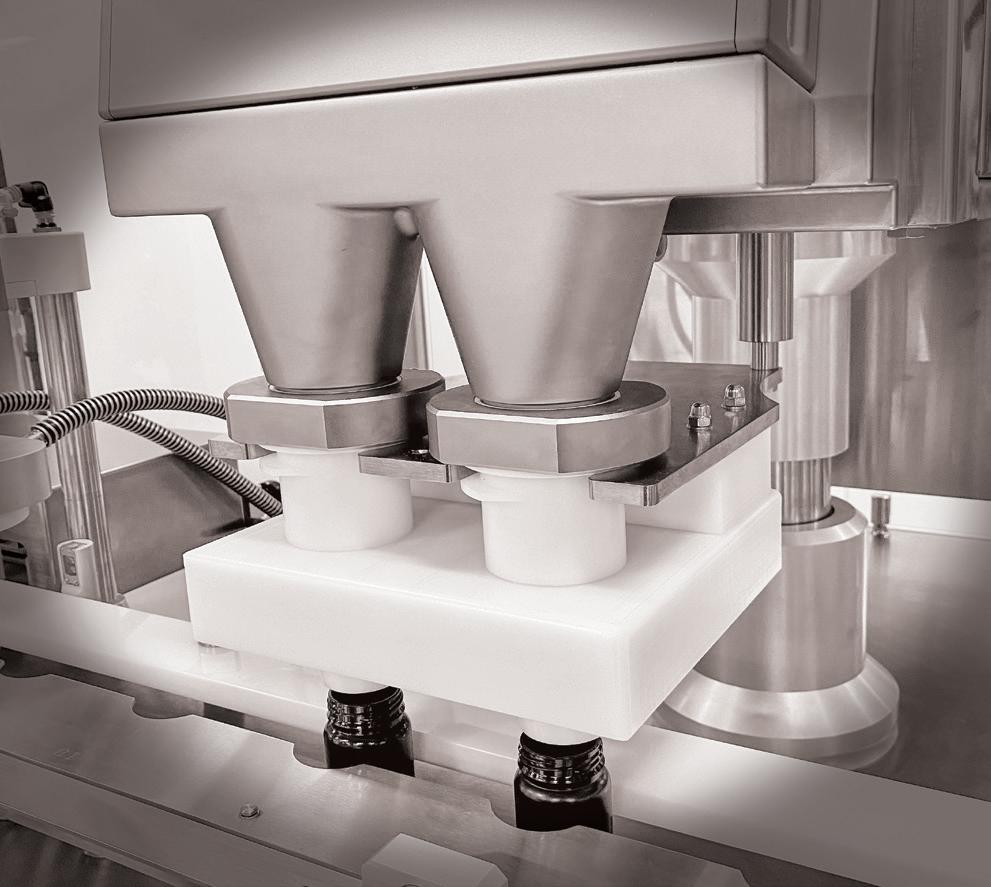

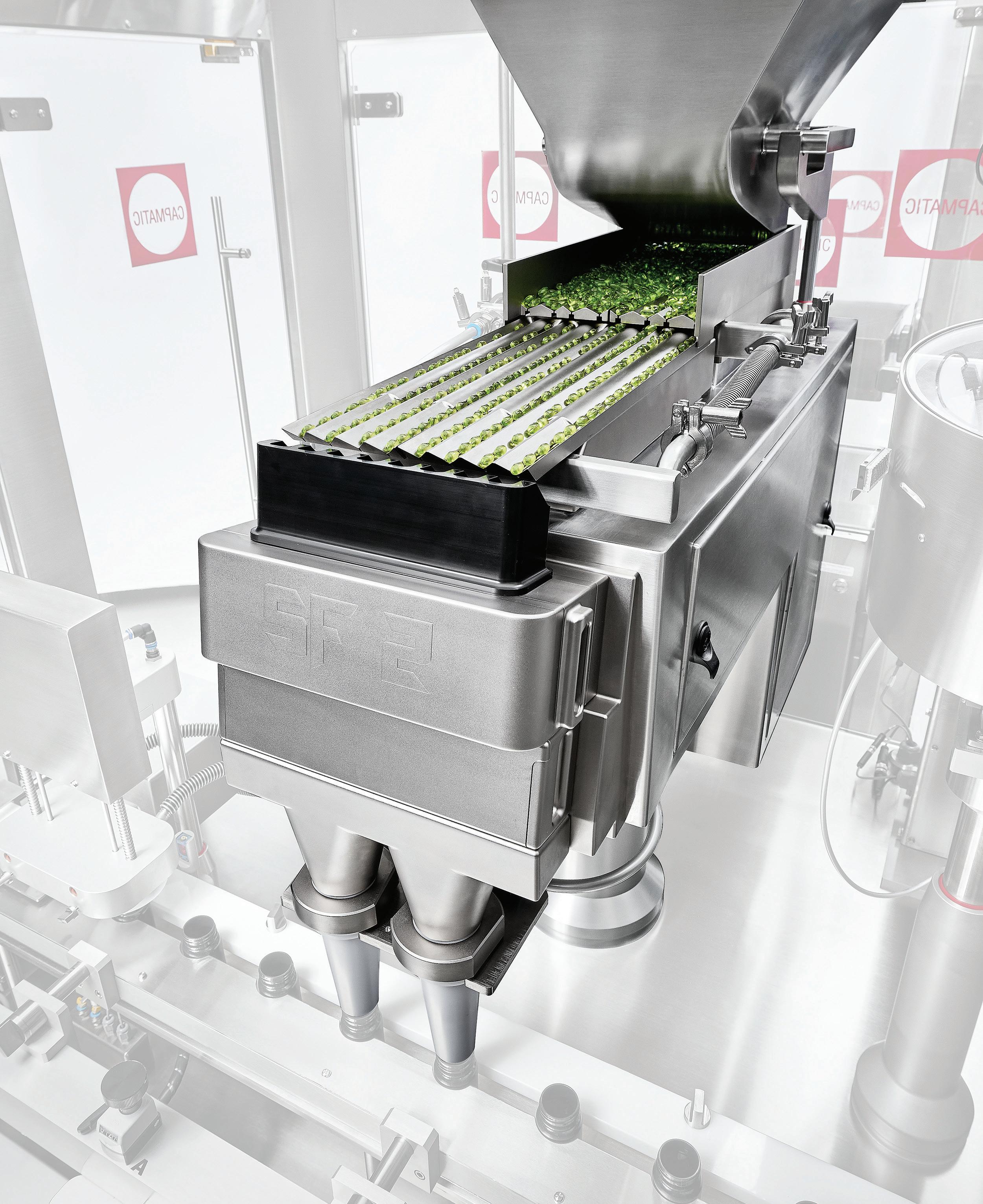

STREET FIGHTER SF-2 Modulo de Conteo De Producción Avanzada Con Doble Boquilla La STREET FIGHTER SF-2 es una versión mejorada de la SF-1; con las mismas características, pero incorporando dos boquillas para manejar dos (x2) envases a la vez.

Modulo de la SF-2 :

• Ocho (x8) canales de conteo • Dos (x2) boquillas • 60 BPM

Características Adicionales

• Gabinete eléctrico completamente integrado • Recintos eléctricos y HMI NEMA 4x que garantizan la protección contra el polvo y los líquidos • HMI con pantalla táctil a color • Indexación con compuertas neumáticas o tornillo sin fin servo controlado • Requerimientos de mantenimiento limitados ◊ Limpieza (Aplica a todos los modulos SF)

16

*Criterios de velocidad y desempeño estan sujetos a pruebas con muestras reales **BPM = Botella(s) Por Minuto

17

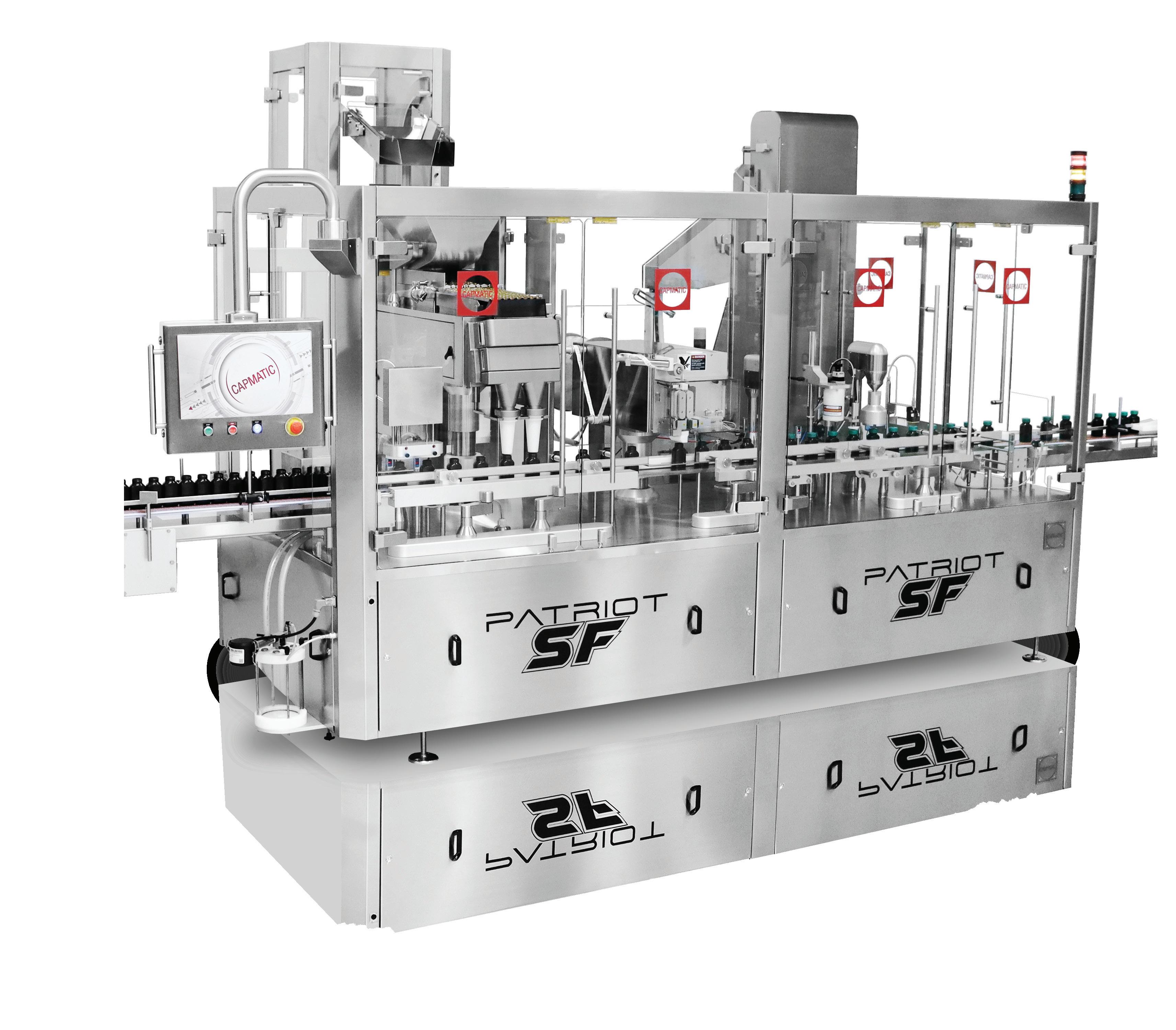

PATRIOT SF-1 Sistema Monoblock para Conteo de Producción Con Boquilla Única La PATRIOT SF-1 es una solución compacta Monoblock diseñada para el conteo preciso de tabletas/ comprimidos y cápsulas. Al incorporar un módulo de conteo electrónico SF-1, la Patriot SF-1 se ha diseñado específicamente para garantizar un conteo preciso.

Características Básicas:

• Un (x1) Operario requerido

Modulo SF-1:

• Cuatro (x4) canales de conteo • Una (x1) boquilla • 30 BPM

• Una estación Pick & Place para la tapa con dispositivo de pre cerrado

• Diseño de estilo balcón compacto que facilita el mantenimiento y acceso • Cambios de formato rápidos y repetibles basados en recetas • Indexación sencilla servo controlada

• Una estación de cierre final servo controlada • Una estación rechazo • Maquina controlada con PLC industrial

• Un modulo de conteo electrónico modelo SF-1 • Un sistema automático de colocado de tapa con elevador/alimentador

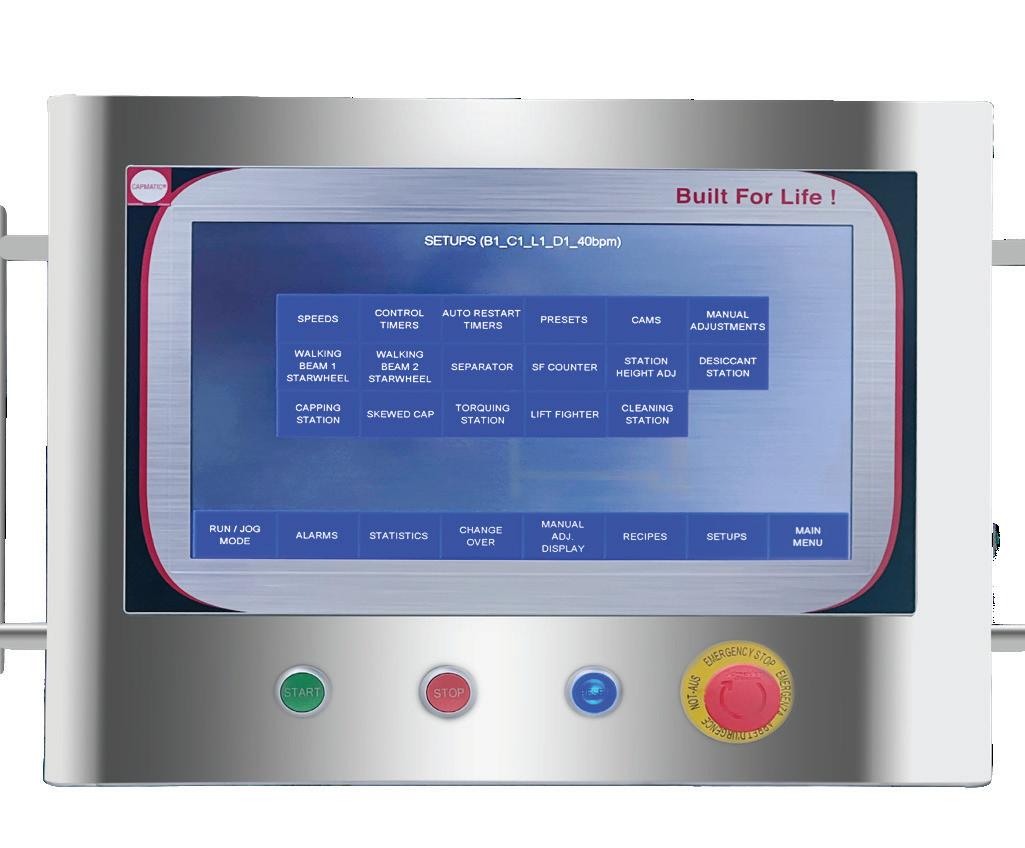

• HMI con pantalla táctil multi color de 255mm (10“) • Indicador luminoso de Tres (x3) colores • Sistema de guardas con puertas interlock en vidrio templado

(Aplica a todas las plataformas MF & SF)

18

30BPM

**

*Criterios de velocidad y desempeño estan sujetos a pruebas con muestras reales **BPM = Botella(s) Por Minuto

19

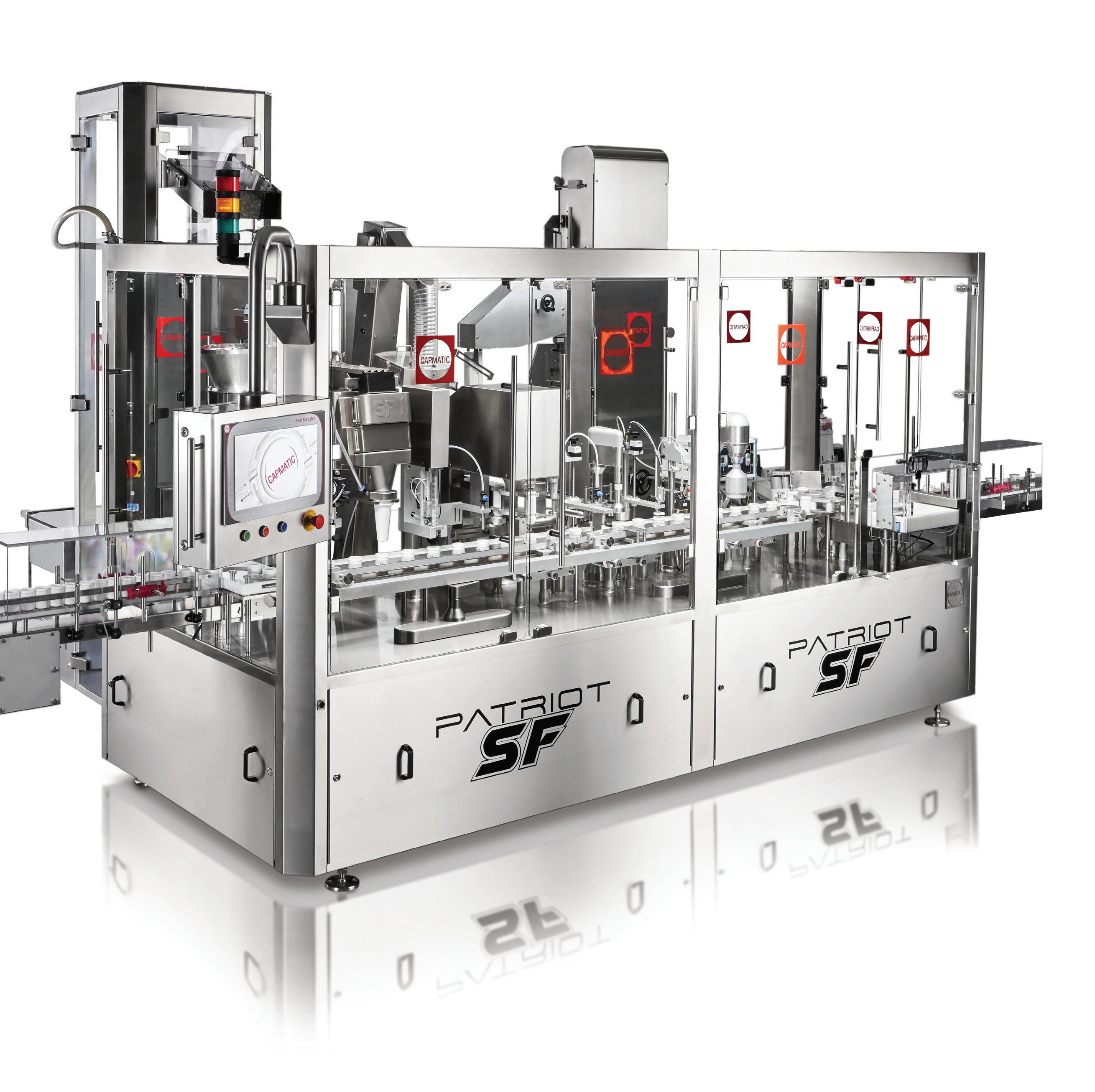

PATRIOT SF-2 Sistema Monoblock para Conteo de Producción Con Boquilla Doble La PATRIOT SF-2 es el siguiente nivel en Monoblock de conteo avanzado. Mantiene los elegantes diseños y características de la Patriot SF-1, pero integra el módulo de conteo electrónico SF-2 con doble boquilla para aumentar el rendimiento.

Modulo SF-2 :

Características Básicas:

• Agencias de Regulación:

• Tapado servo controlado con retroalimentación de torque

• cGMP

• Un modulo de conteo electrónico modelo SF-2

• UL

• Ocho (x8) canales de conteo • Dos (x2) boquillas • 60 BPM

• Doble indexación servo controlada

• FDA

• OSHA • NEMA

• Adecuado para productos de la industria Farmacéutica, Cuidado de la Salúd, Nutracéutica, Industrial y Cosmética

• GAMP • NEC

(Aplica a todas las plataformas SF)

60BPM

**

*Criterios de velocidad y desempeño estan sujetos a pruebas con muestras reales **BPM = Botella(s) Por Minuto

20

21

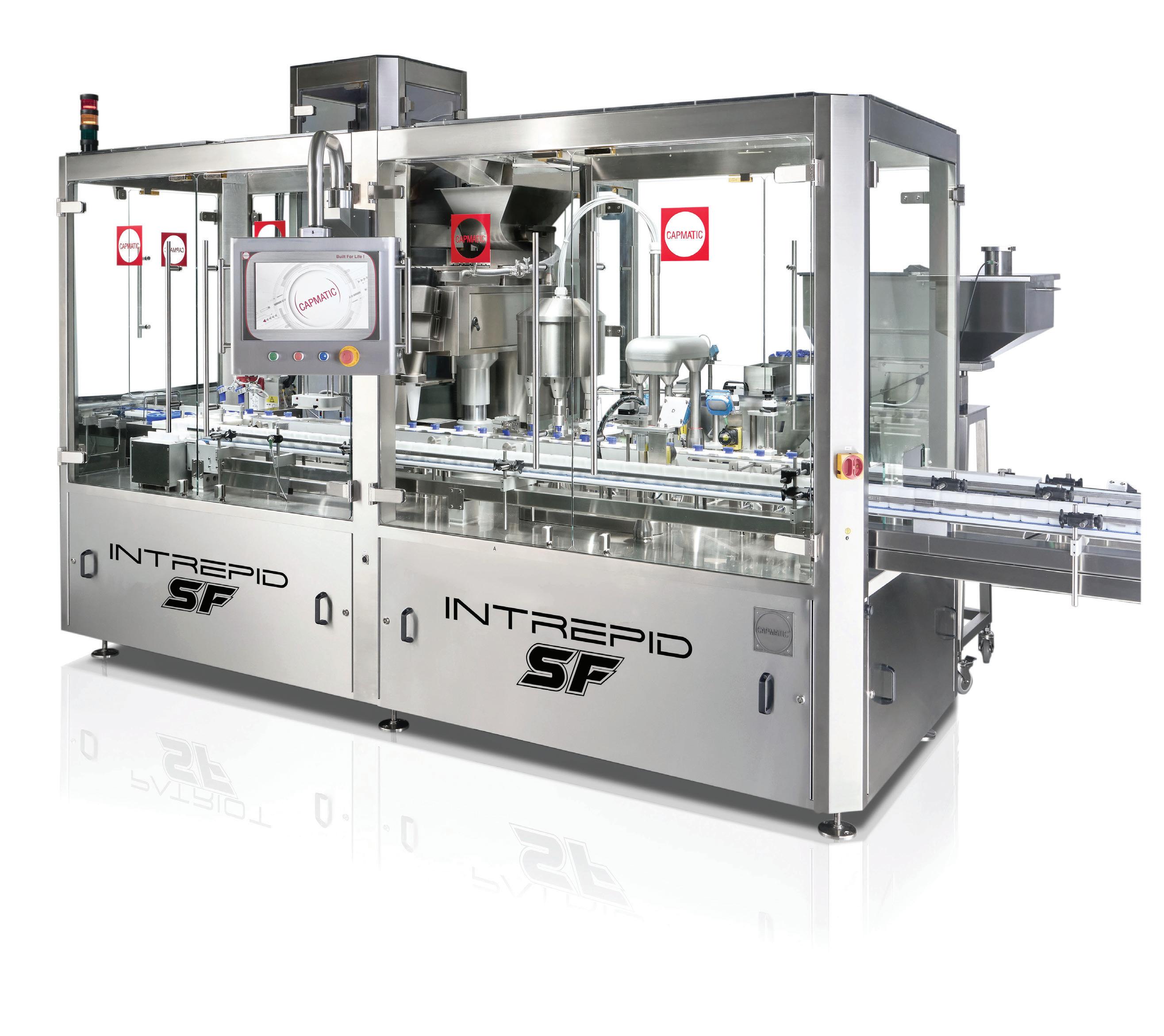

INTREPID SF Sistema Monoblock de Conteo con Producción con Cuatro Boquillas La INTREPID SF es la culminación de la evolución Monoblock de Countlab®. Solución Monoblock de doble indexación de vanguardia equipada con dos (x2) módulos de conteo electrónico SF-2 para una velocidad y eficiencia óptimas.

Dos Modulos SF-2:

Características Básicas:

Opciones para todas las Patriot SF & Intrepid SF:

• Dieciséis (x16) canales de conteo • Cuatro (x4) boquillas • 120 BPM

• Doble indexación servo controlada

◊ Limpiadora (sopladora) de envases

• Tapado servo controlado con retroalimentación de torque

◊ Insertadora de desecante (sobre o canister)

• Dos modulos de conteo electrónico modelo SF-2

◊ Insertadora de algodón ◊ Verificadora de peso ◊ Selladora por inducción ◊ Sensor de retroalimentación de torque ◊ Etiquetadora ◊ Codificación & sistemas de visión/ inspección

(Aplica a todas las plataformas SF)

◊ Detector de metales

120BPM

**

*Criterios de velocidad y desempeño estan sujetos a pruebas con muestras reales **BPM = Botella(s) Por Minuto

22

23

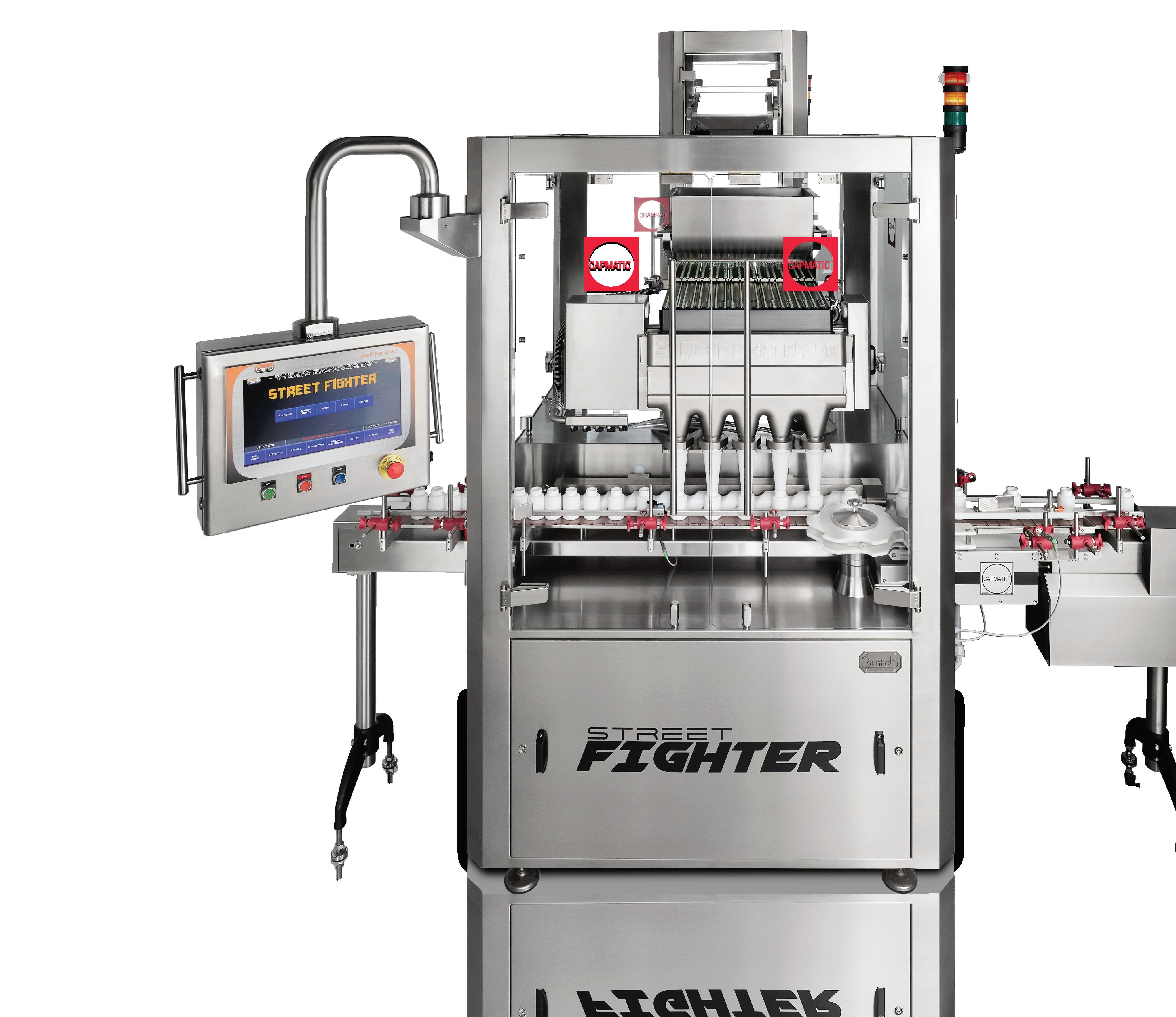

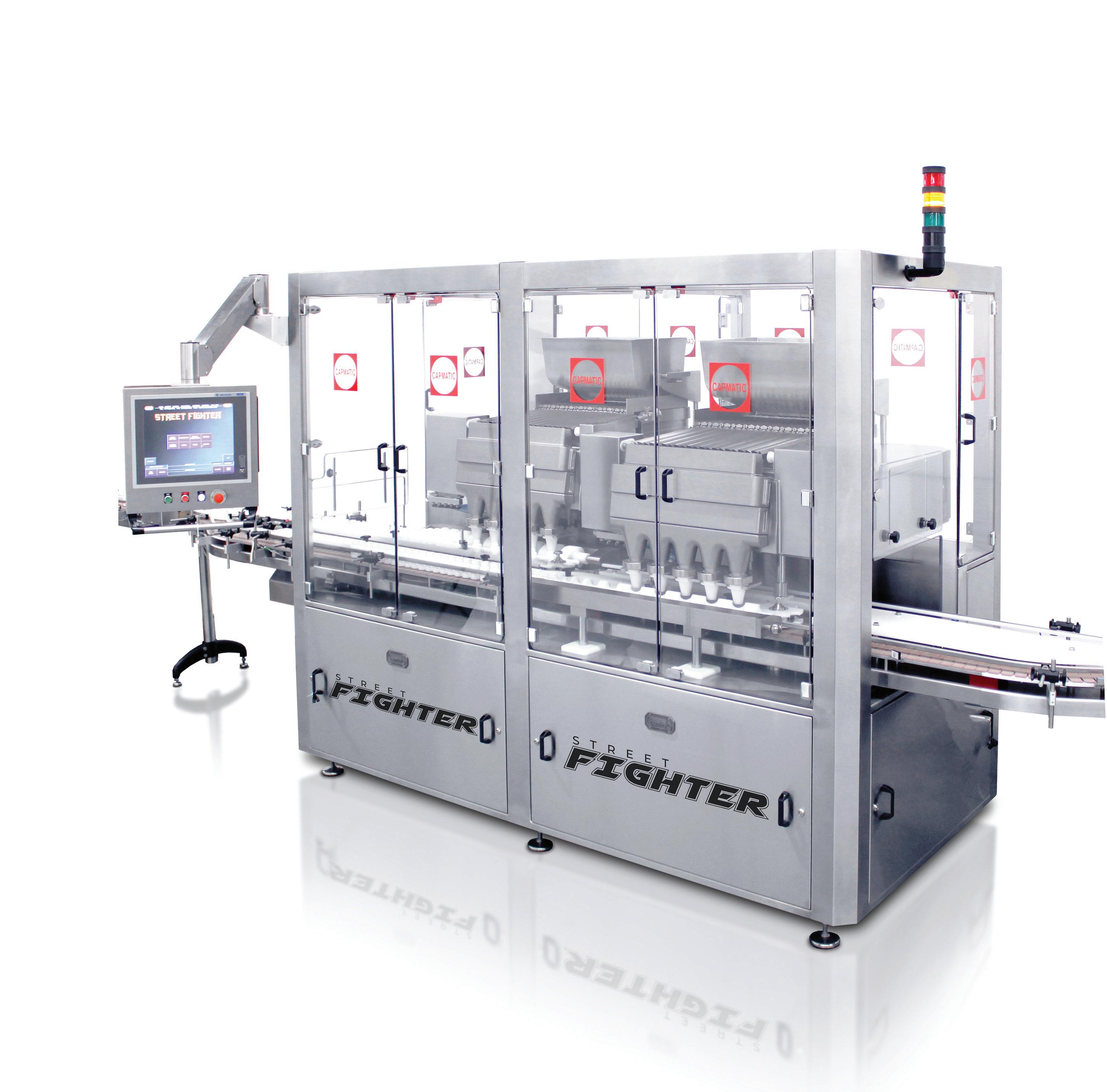

STREET FIGHTER SF-100

Contadora Electrónica de Última Generación La STREET FIGHTER-100 (SF-100) es la cúspide del conteo de tabletas/ comprimidos y cápsulas. Ofrece la máxima velocidad y precisión en el mínimo espacio.

Contadora SF-100:

• Veinte (x20) canales de conteo • Cinco (x5) boquillas • 150 BPM SF-100-IPC:

Características Básicas:

• Verificación de peso en proceso con manejo de datos

• Manejando cinco (x5) envases a la vez • Indexación por tornillo sin fin servo controlado

Características Adicionales:

• Estación rechazo por estrella con succión servo controlada • Sistema de guardas con puertas interlock en vidrio templado • Gabinete eléctrico completamente integrado

• No require aire para operaciones normales • Recintos eléctricos y HMI NEMA 4x que garantizan la protección contra el polvo y los líquidos • HMI con pantalla táctil a color

(Aplica a todos los monoblocks Patriot SF & Intrepid SF)

• Requerimientos de mantenimiento limitados ◊ Limpieza

24

150BPM

**

*Criterios de velocidad y desempeño estan sujetos a pruebas con muestras reales **BPM = Botella(s) Por Minuto

25

STREET FIGHTER SF-200 Contadora Electrónica Doble de Última Generación

La STREET FIGHTER SF-200 es una contadora electrónica doble que optimiza la velocidad, la precisión y la versatilidad. Integra dos módulos SF-100, ofreciendo hasta 300 BPM, garantizando un rendimiento de alta velocidad en un diseño unificado.

Contadora SF-200 :

Características Básicas:

Características Adicionales:

• Cuarenta (x40) canales de conteo • Diez (x10) boquillas • 300 BPM

• Tamaño de tabletas/ comprimidos:

• Manejando diez (x10) envases a la vez • Indexación con tornillo sin fin servo controlado

◊ Ø2 mm a Ø22 mm

• Estación rechazo por estrella con succión servo controlada

◊ Ancho: 3 mm a 22mm

• Diseño integrado: Dispone de sistemas de alimentación de banda transportadora motorizada conectados a una única estación de rechazo.

(Aplica a todos los monoblocks Patriot SF & Intrepid SF)

26

◊ Largo: 3mm a 25mm • Tamaño de Cápsulas: ◊ 5 a 000 ◊ Ancho: 3 mm a 22mm ◊ Largo: 3mm a 25mm

300BPM

**

*Criterios de velocidad y desempeño estan sujetos a pruebas con muestras reales **BPM = Botella(s) Por Minuto

27

ONCOLOGÍA ENVASADO FAMACÉUTICO ACTIVO

Avanzando en el envasado de productos oncológicos al tiempo que se garantiza la máxima seguridad, fiabilidad y prestaciones de vanguardia. Una de las ventajas de las soluciones de envasado Monoblock es la posibilidad de integrarse con un sistema de contención / aislamiento RABS(Restricted Access Barrier Systems).

Esta mejora se utiliza no sólo para proteger el producto de la contaminación exterior, sino también para proteger a los operarios de los potentes principios activos farmacéuticos, que pueden afectarles negativamente.

• Filtración del aire entrante y saliente • Acceso con puertos de guantes • Transferencia de material estéril

28

29

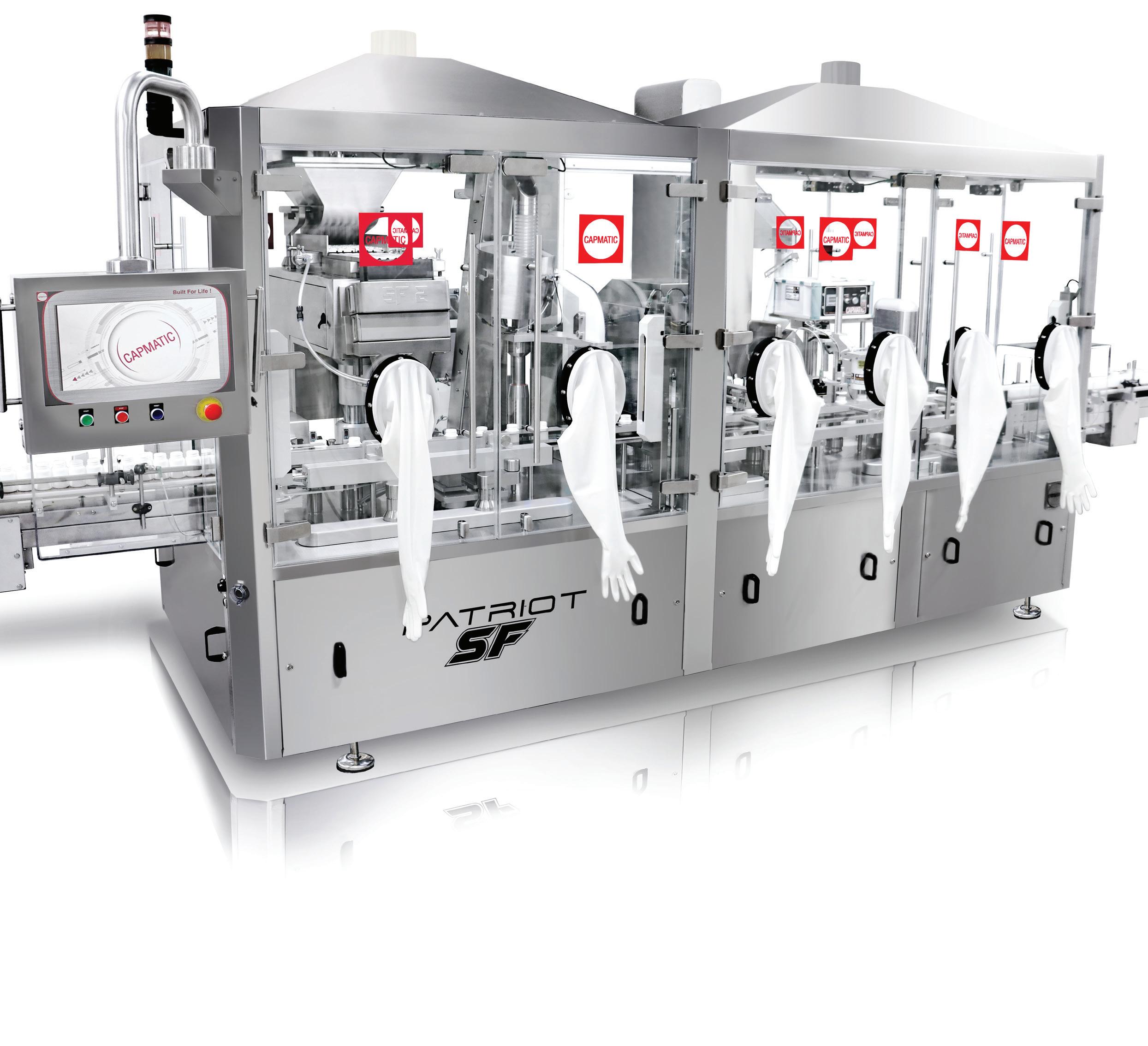

PATRIOT SF Actualización con RABS para Manipular Ingredientes Farmacéuticos Activos (API) Los sistemas de barrera de acceso restringido (RABS) se utilizan para contener principios activos farmacéuticos (API). De este modo, se protege a los operarios de los posibles efectos nocivos del producto, así como al producto de contaminantes exteriores.

La avanzada solución de envasado de Countlab® ofrece un entorno sellado de presión negativa para la manipulación segura de API potentes, garantizando la máxima protección hasta el nivel 3 de la OEB (Occupational Exposure band).

Opciones Personalizadas:

• Tapado servo controlado con retroalimentación numérica

• Elevador de tabletas / comprimidos • Inspección de integridad de tabletas / comprimidos /cápsulas

• Inspección con vision para tapas e integridad de etiqueta

• Detector de metales

• PC industrial con almacenamiento y manejo de datos

• Verificación de peso en proceso (IPC) • Insertadora de desecante (rollo, sobre individual o canister)

• Documentación estilo GAMP escrita internamente • Patriot SFX : Actualización a la SF-1 permitiendo envasado de tabletas / comprimidos pero también de líquido dentro de la misma plataforma

(Aplica a todos los monoblocks Patriot SF & Intrepid SF)

30

31

*Criterios de velocidad y desempeño estan sujetos a pruebas con muestras reales **BPM = Botella(s) Por Minuto

SISTEMA OPCIONAL

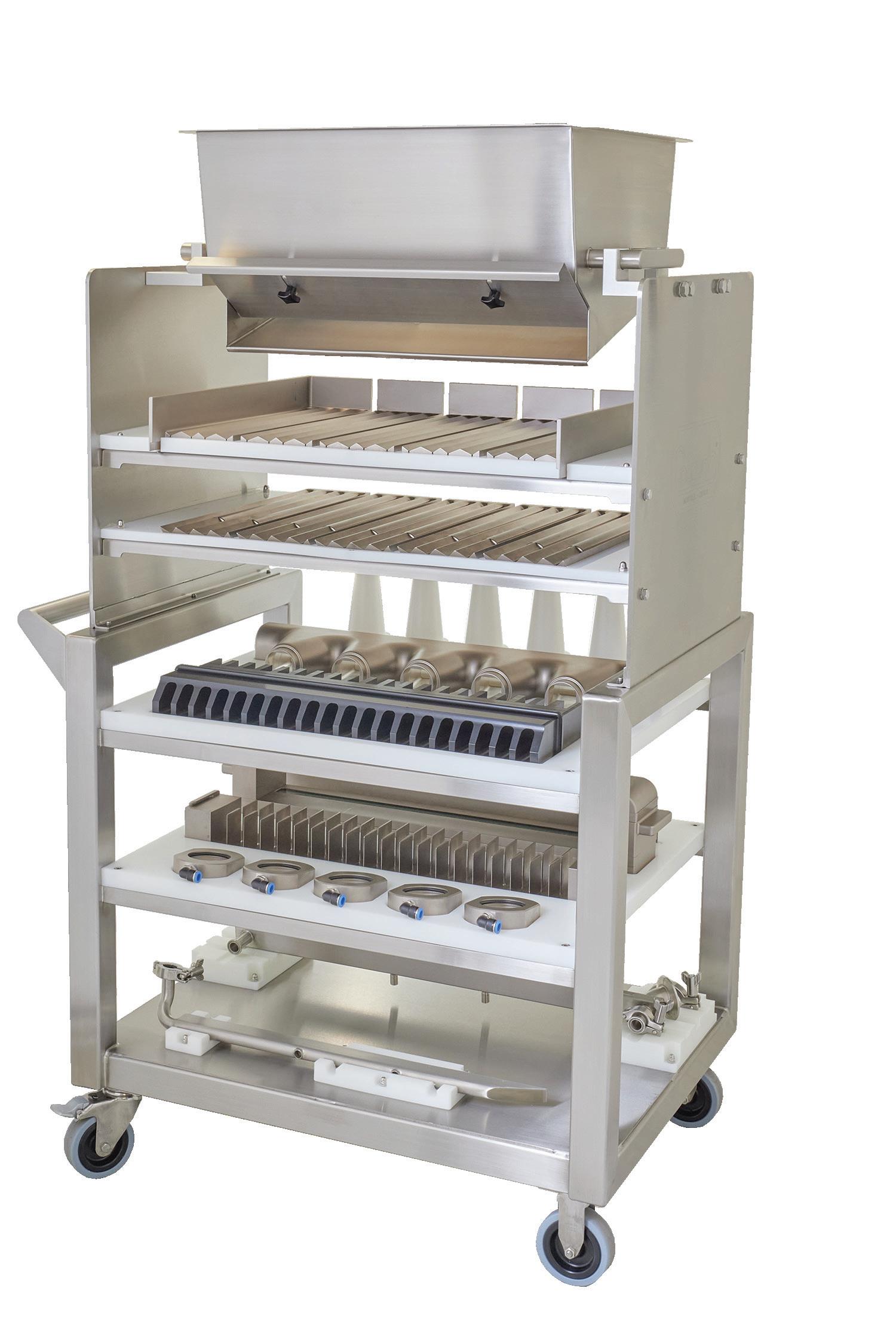

Carro SF

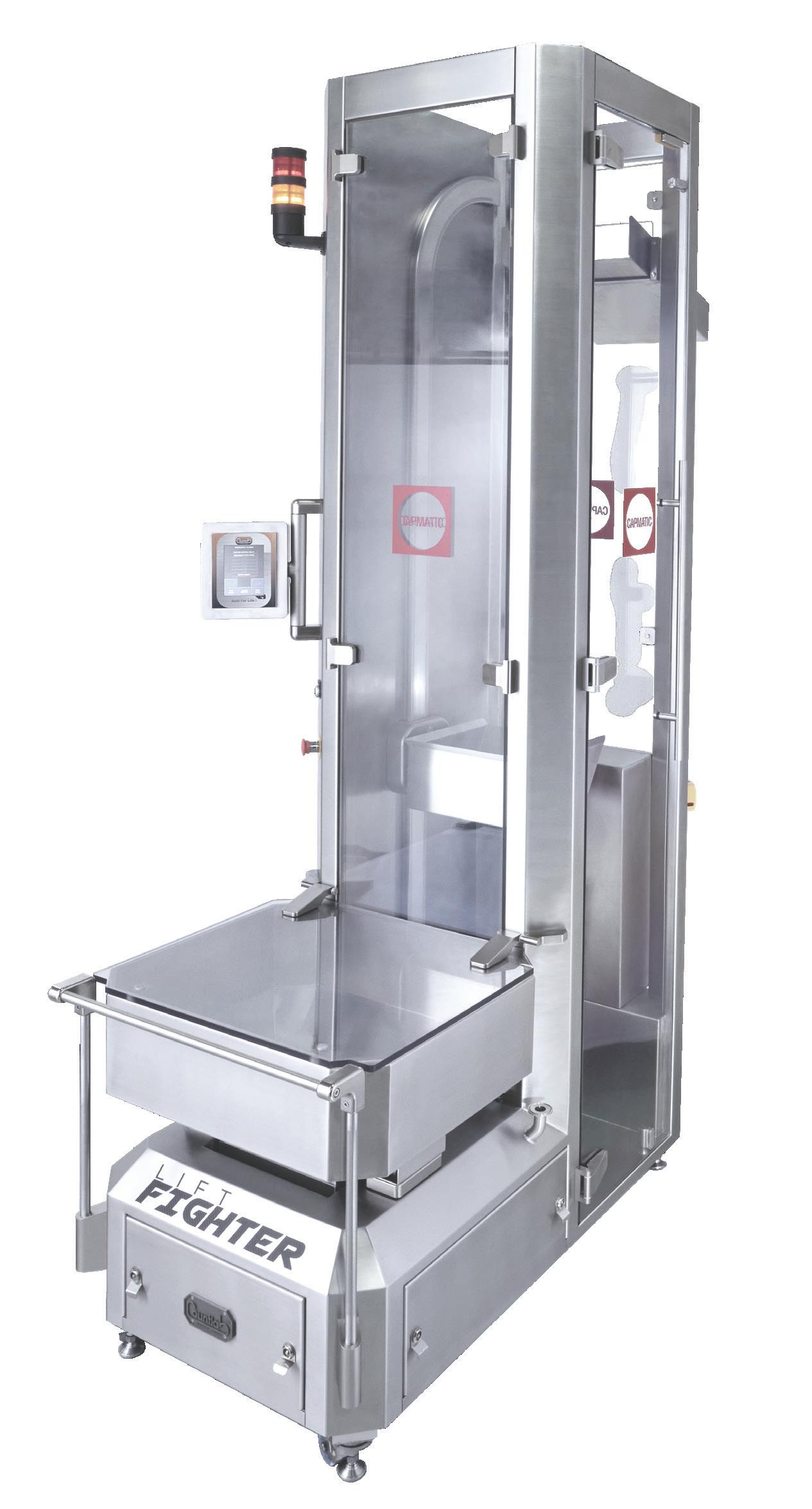

Lift Fighter

Las soluciones de Countlab® no dejan lugar a conjeturas, de ahí que sea una solución limpia para organizar todos los cambios de formato y las piezas en contacto necesarias.

• No require aire

Almacenaje y Transporte

Elevador de Tabletas / Comprimidos / Cápsulas de Grado Farmacéutico • Elevador magnético • Recolección de polvo integrada • Control por pantalla tácti

32

33

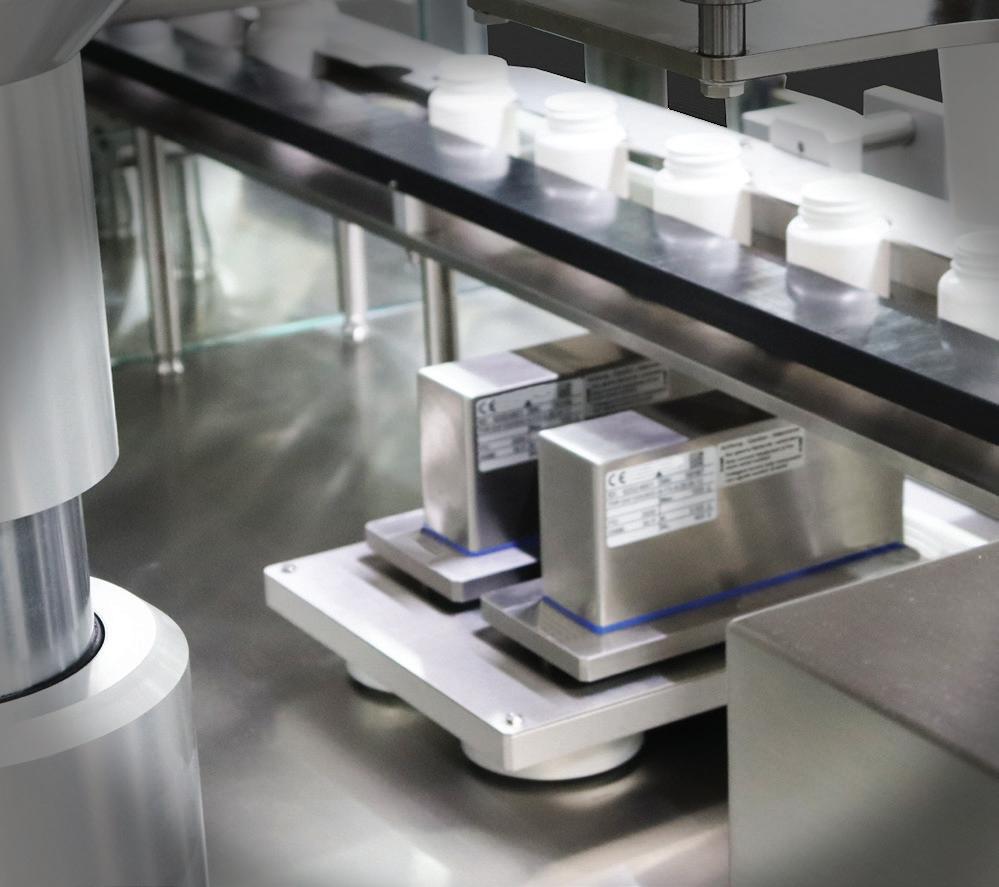

TARE-IN | TARE-OUT (Tara antes y después del llenado) Otra característica para facilitar a su departamento de calidad: IPC (control de peso en proceso). Calcule automaticamente el peso de los envases.

Sin necesidad de voluminosos verificadores de peso externos, proporcionado peso bruto.

DETECTOR DE METALES Solución de inspección y rechazo totalmente integrada que garantiza la seguridad del usuario final y la integridad del producto envasado. Estos detectores de metales facilitan y son capaces de detectar metales de menos de 0,3 mm de diámetro. El diseño compacto y su diseño de perfil bajo permiten que se integren a la perfección con una construcción robusta y de calidad para una fiabilidad a largo plazo.

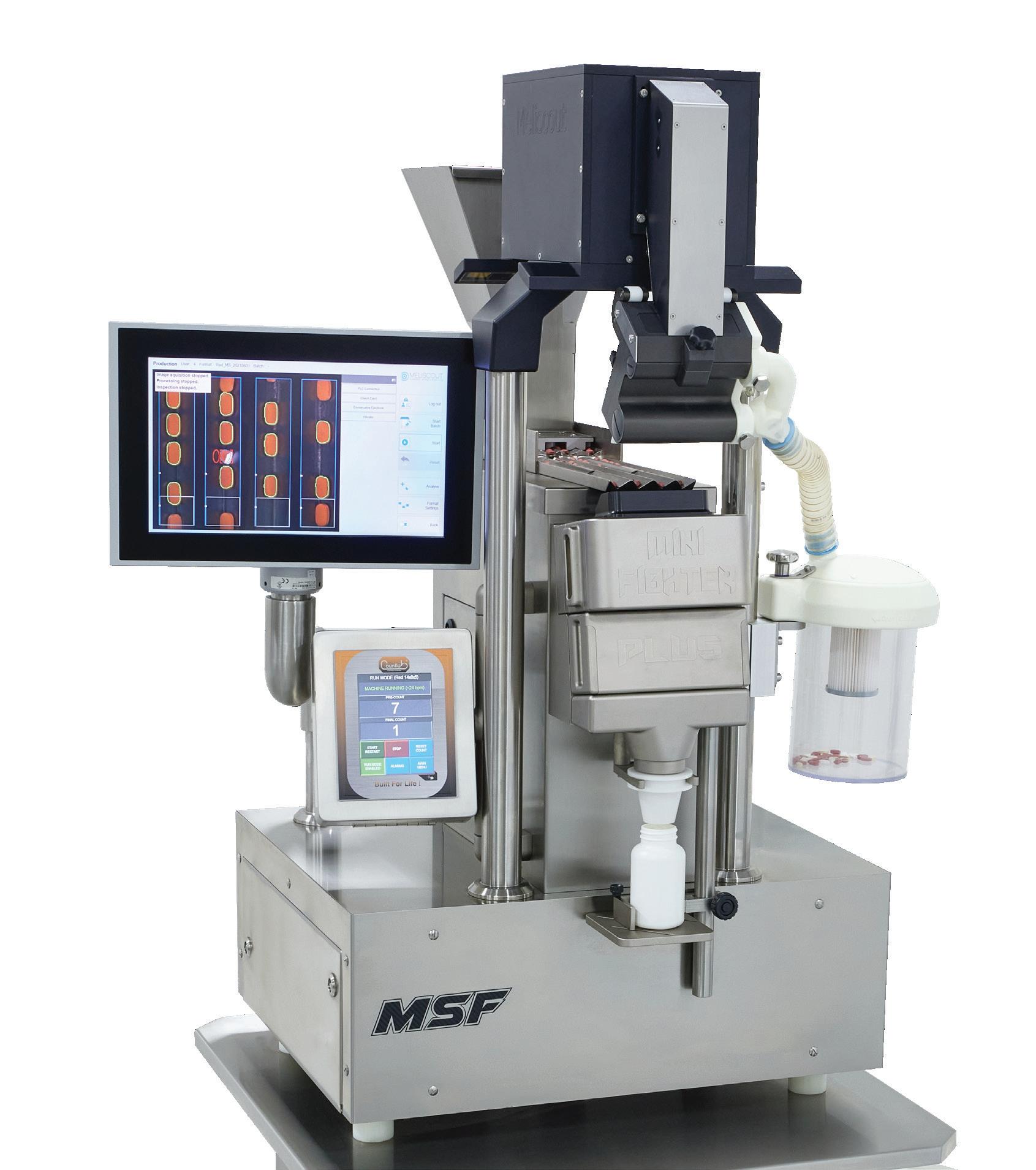

MSF

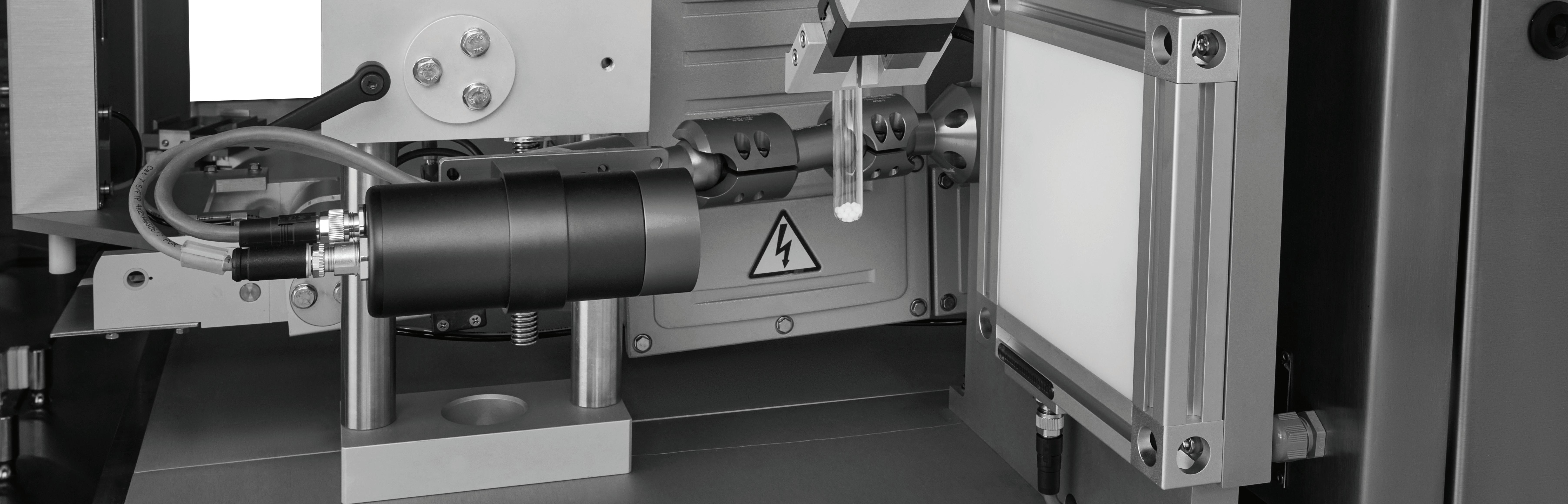

Solución Avanzada de Conteo de Producción Con Inspección por Visión de Tabletas Integrada El sistema de inspección por visión de tabletas / comprimidos de Countlab® es una solución avanzada diseñada para detectar discrepancias en las tabletas / comprimidos y garantizar que sólo se envasa producto en buen estado.

ADQUISICIÓN DE DATOS

Identifica con precisión el color, el tamaño y las tabletas / comprimidos rotos.

Características Básicas:

100% Inspección de:

• Independiente / Fácil de adaptar

• Forma

• Cámaras a color de alta resolución

• Daño / Astillado / Grietas

• Sistema de iluminación optimizado para minimizar reflexiones permitiendo la mas alta eficiencia en la detección

• Desviación de color

• Diseñada para prevenir la contaminación cruzada

Comcebida para conseguir un control total con una intervención limitada del operador.

Countlab ofrece soluciones basadas en software para clasificar y gestionar su información de producción crucial al tiempo que le proporciona Audit Trail completo que cumple la normativa de la FDA y es conforme con 21 CFR, Parte 11.

• Tamaño

• Impresión / Relieve

• Badeja de rechazo centralizada / Confirmación de rechazo

34

35

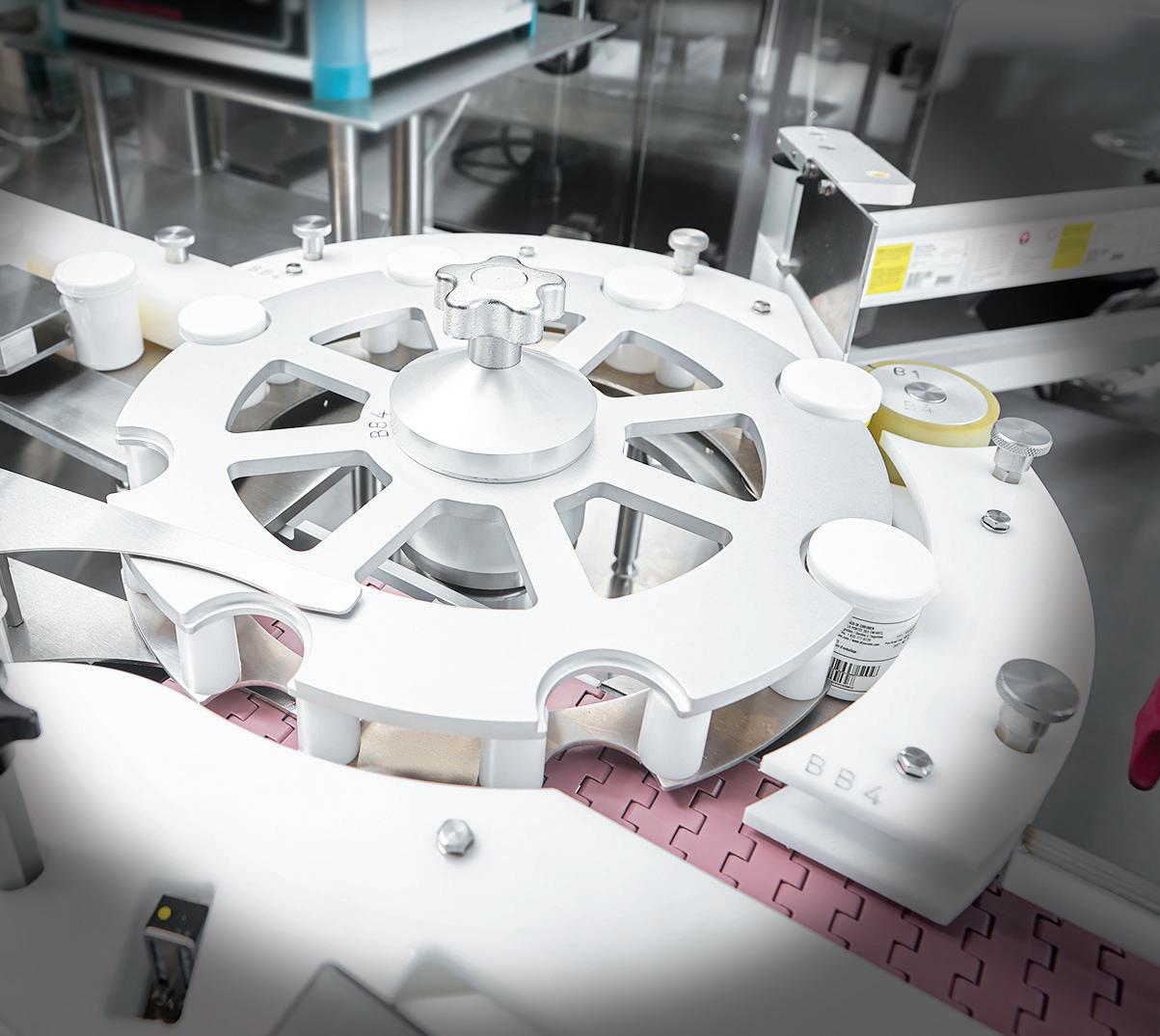

ESTACIÓN DE ETIQUETADO | CODIFICACIÓN

LIMPIEZA (SOPLADO)

Su paquete no estaría completo sin identificación.

Nombre del producto, ingredientes, modo de empleo, logotipo, fecha de envasado, fecha de caducidad, número de LOTE, códigos de barras y mucho más.

Asegúrese de que su producto se envasa en un envase libre de contaminantes. Al desempacar los envases, las partículas como plásticos, cartón o incluso madera pueden ingresar. Aire comprimido limpio y filtrado a 0,2UM. será inyectado a través de las boquillas, eliminando la carga estática y contaminantes para ser recuperados por un aspirador de alta resistencia de acero inoxidable con filtro HEPA.

Las opciones disponibles son inyección de tinta, transferencia térmica, láser o estampación en caliente, todas ellas con inspección visual disponible.

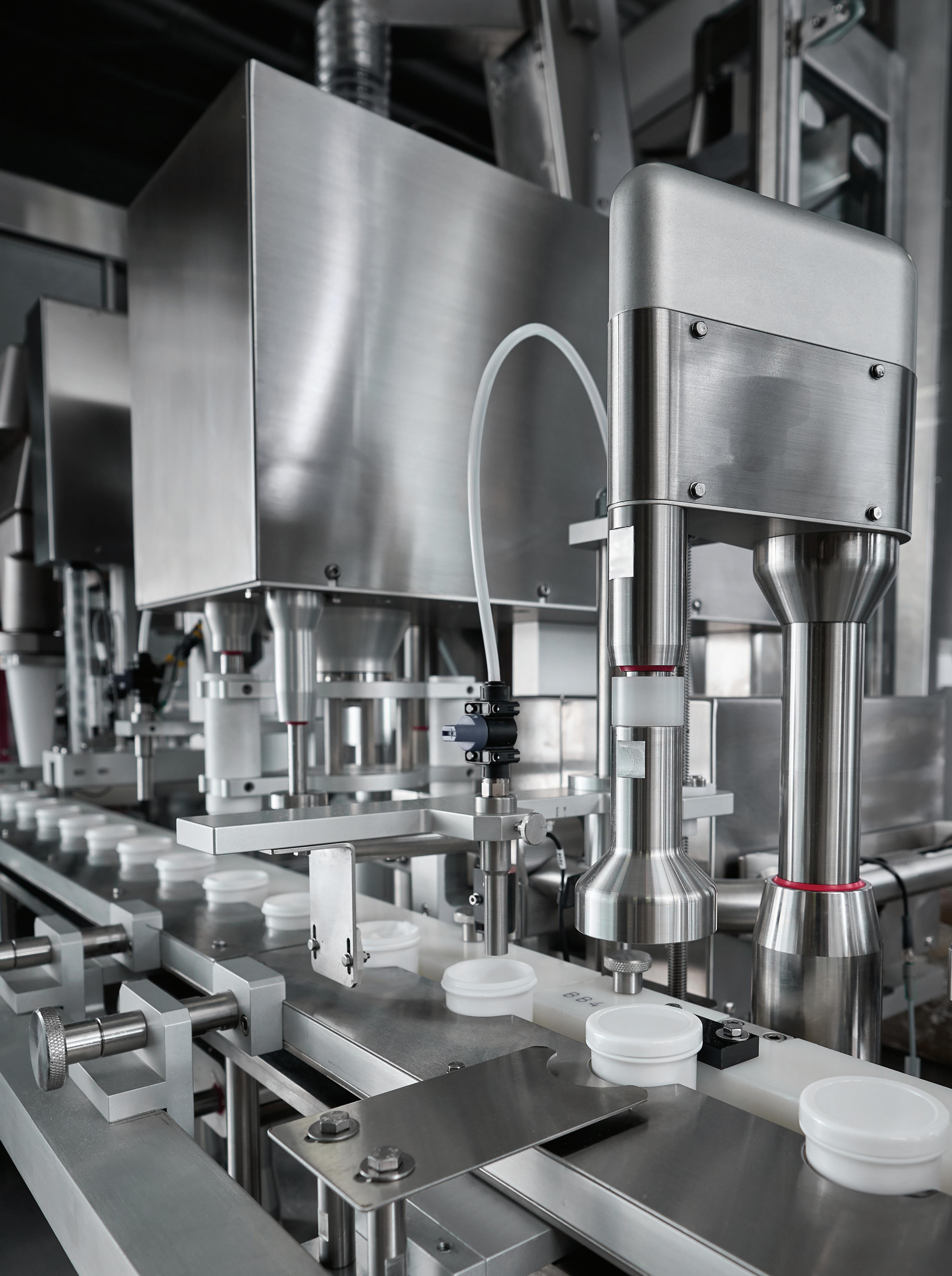

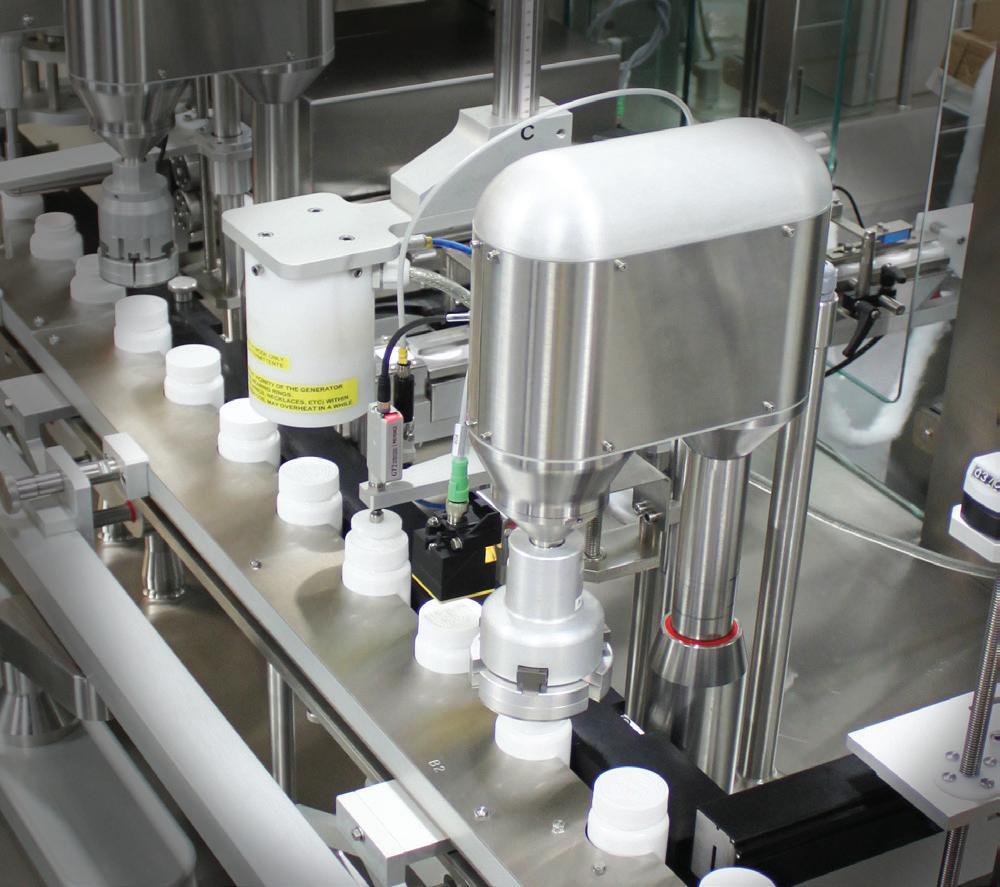

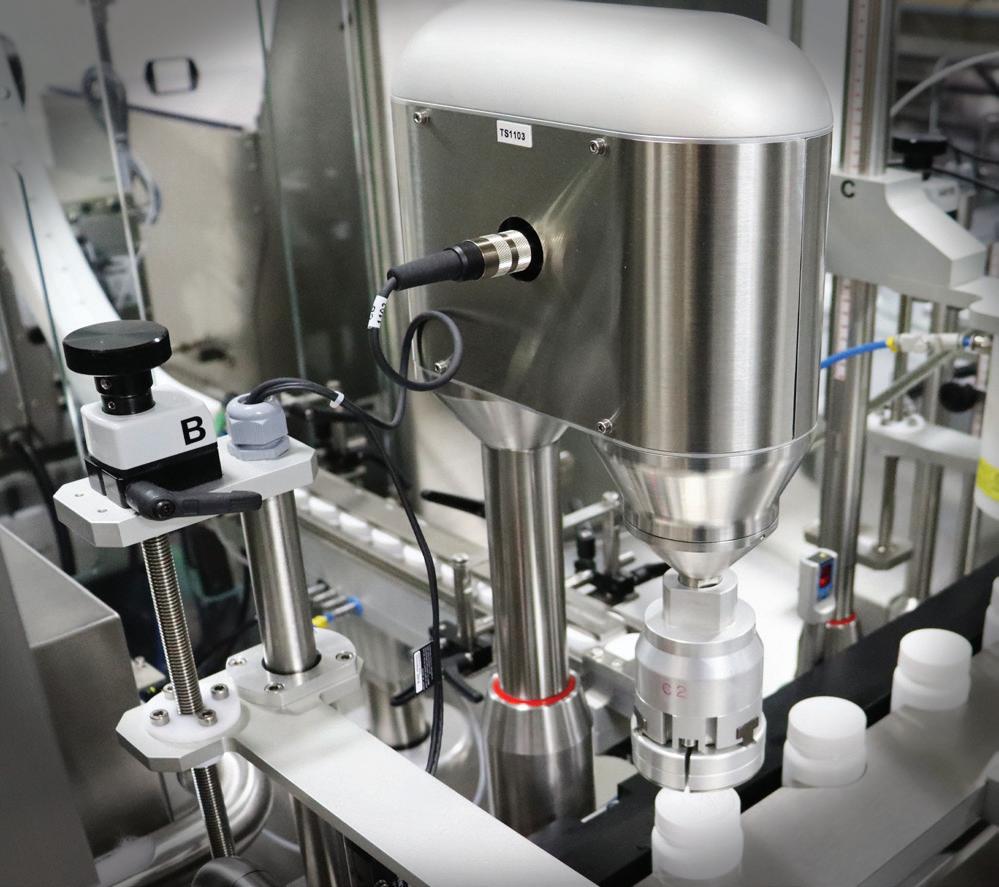

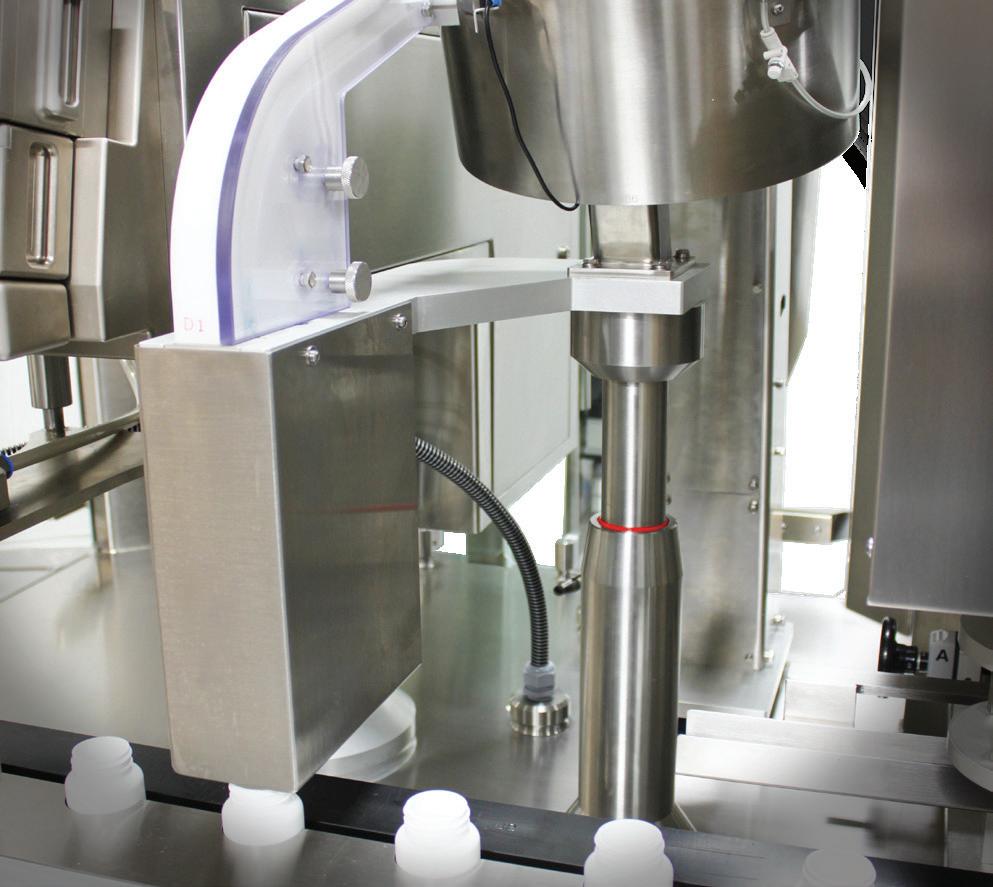

ESTACIÓN DE SELLADO POR INDUCCIÓN | RE TORQUE

ESTACIÓN DE INSERCIÓN DE ALGODÓN

La protección del usuario final siempre está en mente, de ahí la razón de disponer de un contenedor debidamente sellado fuera de la estantería. No se necesitan equipos adicionales ni más espacio en planta. Countlab® se aseguró de poder integrar estas soluciones dentro de nuestros Monoblocks.

Utiliza una poderosa cuchilla para cortar y no desgarrar el material. Capaz de manipular tanto algodón natural como sintéticos (poliéster / rayón).

Produce longitudes de algodón de 70 a 150 mm para ser insertado en forma de “ U “ invertida, como recomiendan las cGMP para la industria farmacéutica para evitar filamentos sueltos.

También es capaz de insertar múltiples tiras de algodón según sea necesario, con confirmación de inserción.

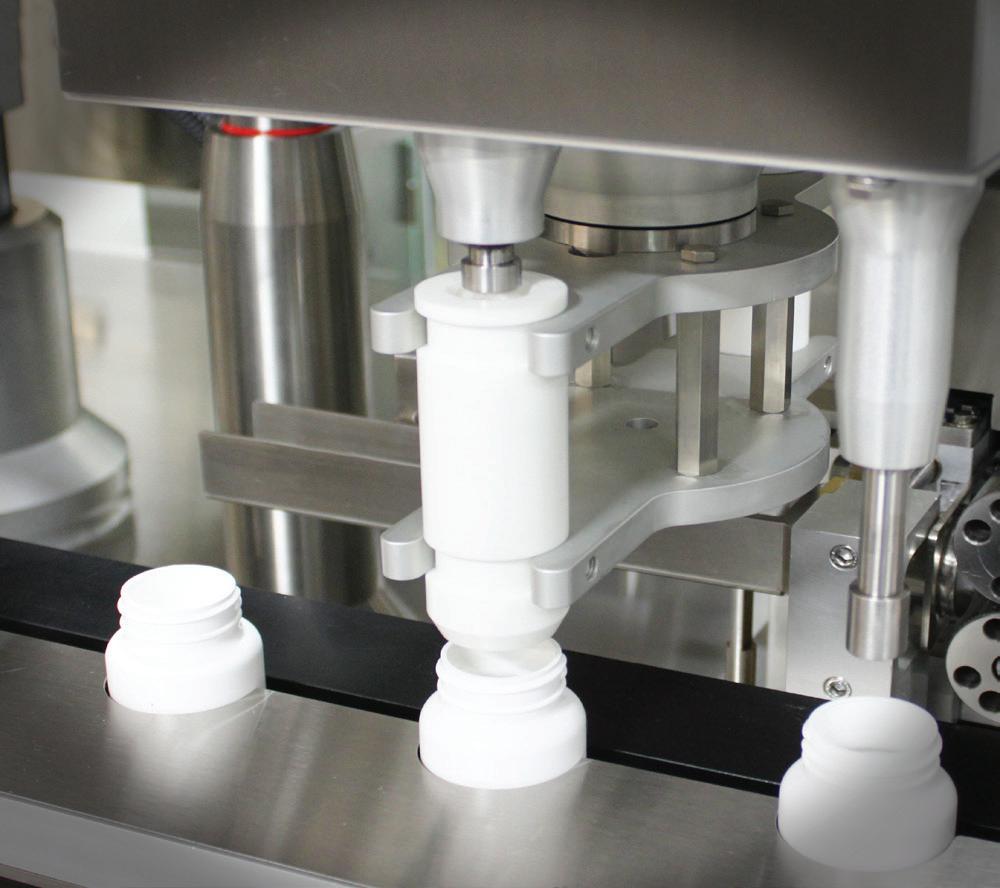

Cabezal de sellado por inducción integrado con re torque de tapa para evitar que estas se aflojen.

ESTACIÓN DE INSERCIÓN DE DESECANTE EN SOBRE |CANISTER

LECTURA DE TORQUE Otra herramienta de control de calidad que garantiza que todas y cada una de los envases reciban la fuerza de cierre adecuada. Registre la información y realice un seguimiento a lo largo del tiempo para ser proactivo en lugar de reactivo ante posibles problemas de sellado.

También puede incorporar desecante en el envase: sobre en rollo, sobres individuales o canisters. La inserción de uno o varios paquetes puede programarse en la receta, con confirmación de inserción.

36

37

AUTOMATIZACIÓN SOLUCIONES AVANZADAS

38

Countlab® innova continuamente.

Ahora que la Patriot SF y la Intrepid SF son soluciones Monoblock consolidadas en el mercado, prepárese para conocer la Galaxy.

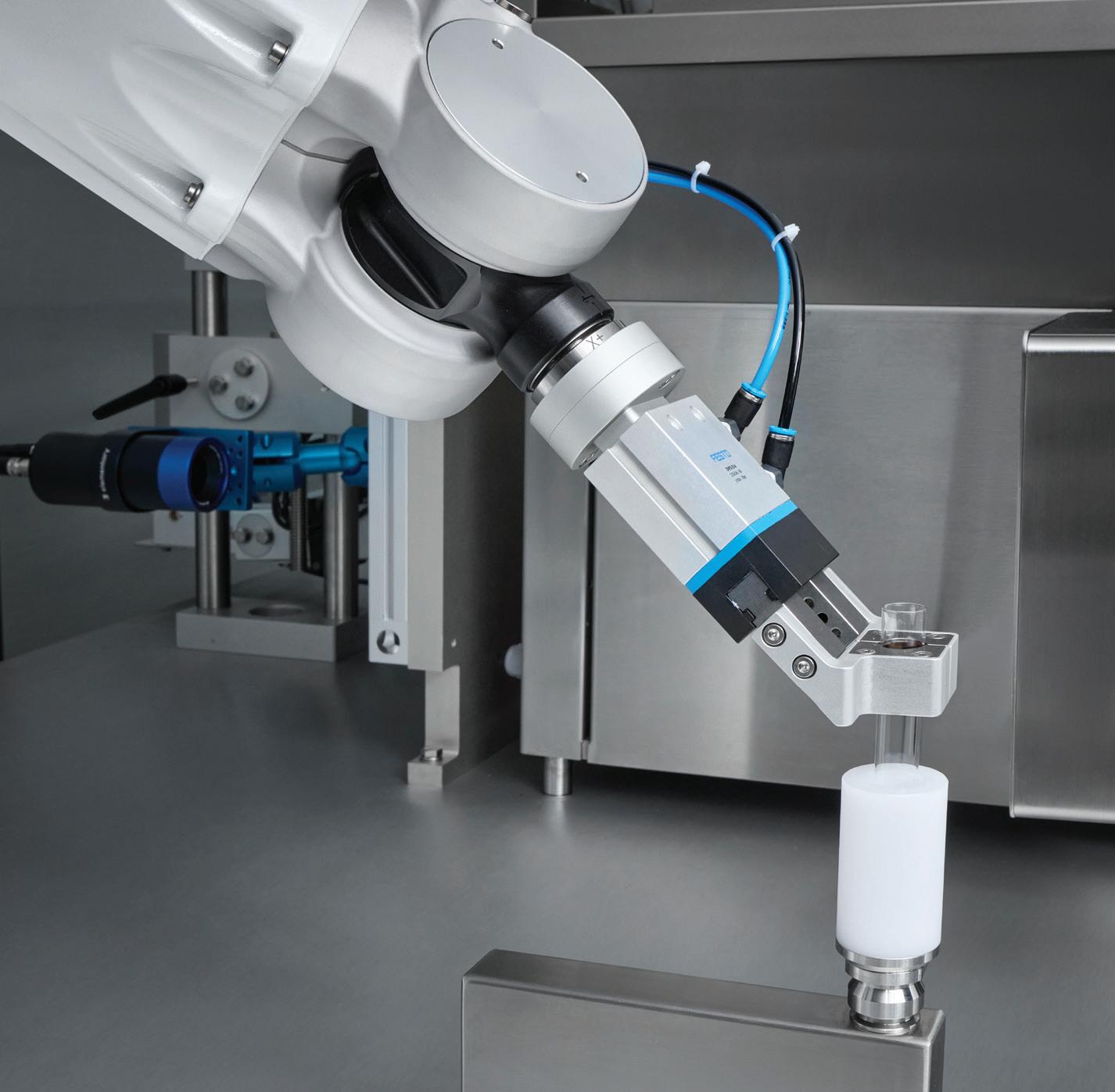

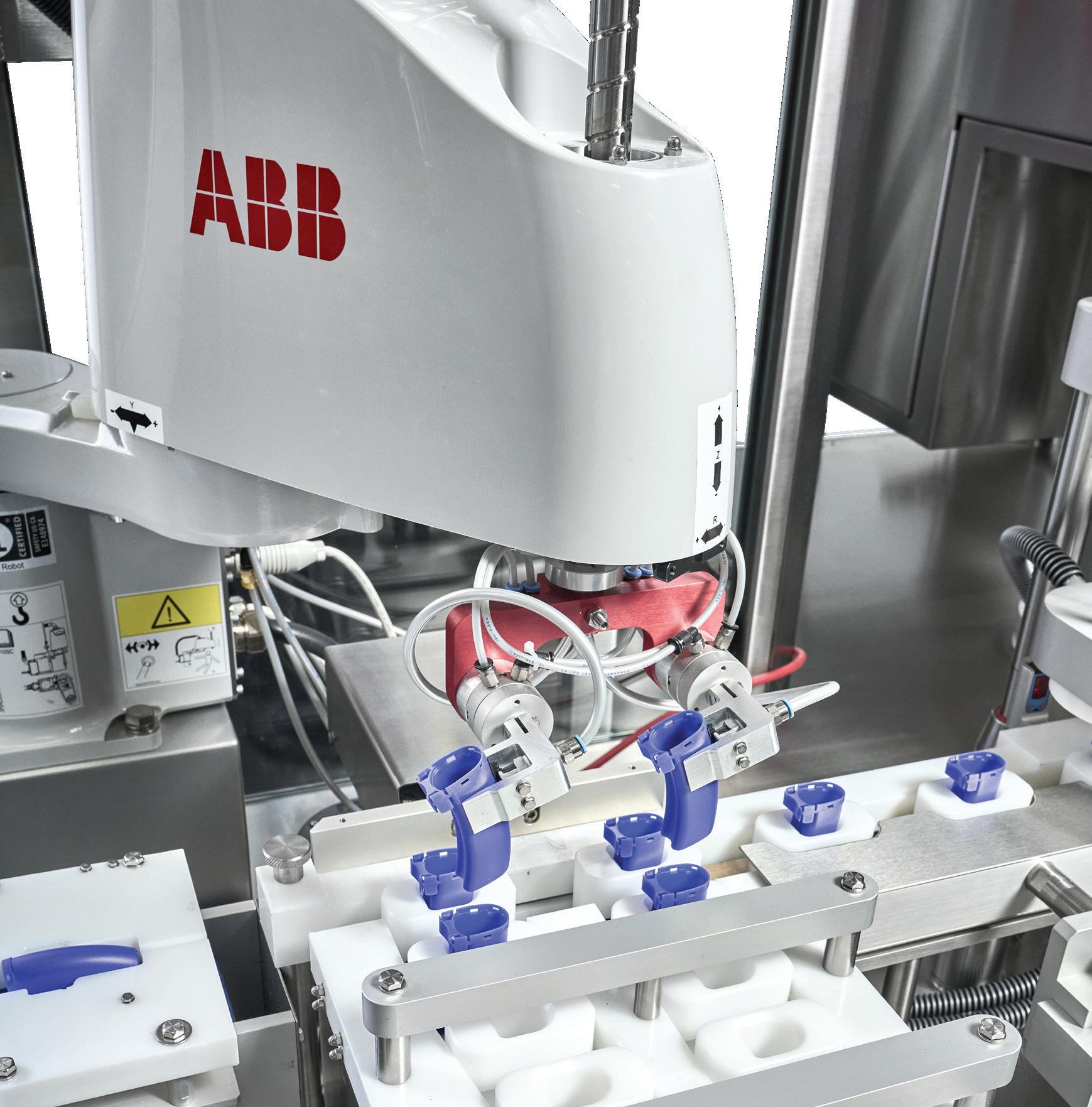

Aprovechando el futuro con nuestras soluciones de transporte robotizadas y sin cadenas - Una fusión de tecnología de punta, precisión y adaptabilidad para una destreza de envasado sin igual.

Simbiosis perfecta entre operarios y equipos automatizados.

39

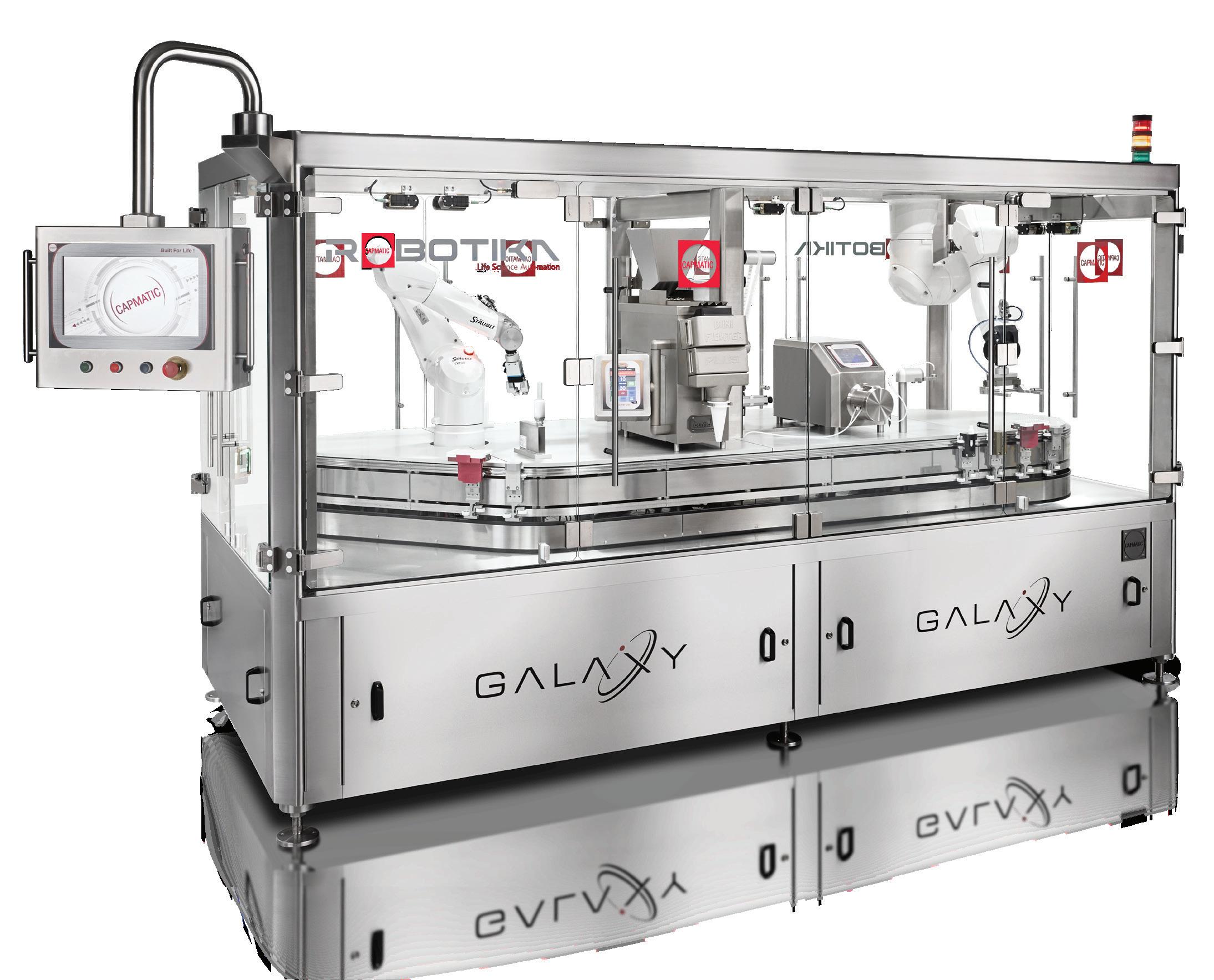

LA EXPERIENCIA GALAXY

GALAXY • Sistema magnético de transporte de los soportes / dispositivos móviles

• Soportes / dispositivos móviles agrupados o controlables individualmente

Esta solución “todo en uno” le proporcionará la flexibilidad de procesar diversos productos en envases de diferentes tamaños y formas y producir un paquete final que contenga envases, prospectos, hisopos y mucho más, todo dentro de un mismo recinto.

Póngase en contacto con Countlab® para obtener más información sobre cómo la Galaxy puede adaptarse a sus objetivos de producción.

• Prevención de colisiones y control de precisión de los soportes / dispositivos móviles • Trazabilidad de los soportes / dispositivos móviles en todo momento durante la operación

40

41

• Sistema modular escalable • Bajo nivel de ruido • Bajo mantenimiento con muy pocas piezas móviles • Desgaste limitado • Manipulación de líquidos, polvos o comprimidos, de forma individual o combinada • Sellado, tapado, etiquetado, soldadura por ultrasonidos, codificación y verificación • Embalaje de estuche “pick and place” con inserción de prospectos u otros componentes • Inspecciones (torque, chequeo de peso, visión) • Ensamble

42

EVOLUCIONA

Ideal para el transporte asíncrono, donde el llenado, sellado, tapado, etiquetado, inspecciones y otras aplicaciones pueden tener varios tiempos de procesamiento. Los soportes / dispositivos móviles se programan para que permanezcan el tiempo necesario en cada estación de procesamiento o para las interacciones del operario, sin tener que preocuparse de que colisionen o se desplacen durante una operación manual al entrar o salir de las operaciones.

El mundo del transporte de productos nunca ha visto una flexibilidad como la que ofrece la Galaxy.

A partir de cuatro elementos básicos, la configuración de circuitos de la Galaxy puede adoptar cualquier forma y combinar circuitos abiertos y cerrados para adaptarse perfectamente a las necesidades de su proceso.

• Diseño conceptual sin programación • Simulación y pruebas precisas en 3D • Los soportes/dispositivos móviles pueden equiparse con: ◊ Bandejas ◊ Pucks ◊ Combinación de soporte / dispositivo móvil para actuar como pinza Countlab® ayudará a los usuarios a comprobar las viabilidades fundamentales, prever el rendimiento y descartar posibles peligros desde el principio. Mediante una simulación precisa de todo el sistema de circuitos con el fin de probar y evaluar innumerables diseños y escenarios diferentes para identificar qué configuración es la más eficiente.

El diseño conceptual se completará en una única herramienta fácil de usar y sin necesidad de programación. Una vez finalizada la configuración puede ser fácilmente exportada a Automation Studio para su posterior desarrollo.

43

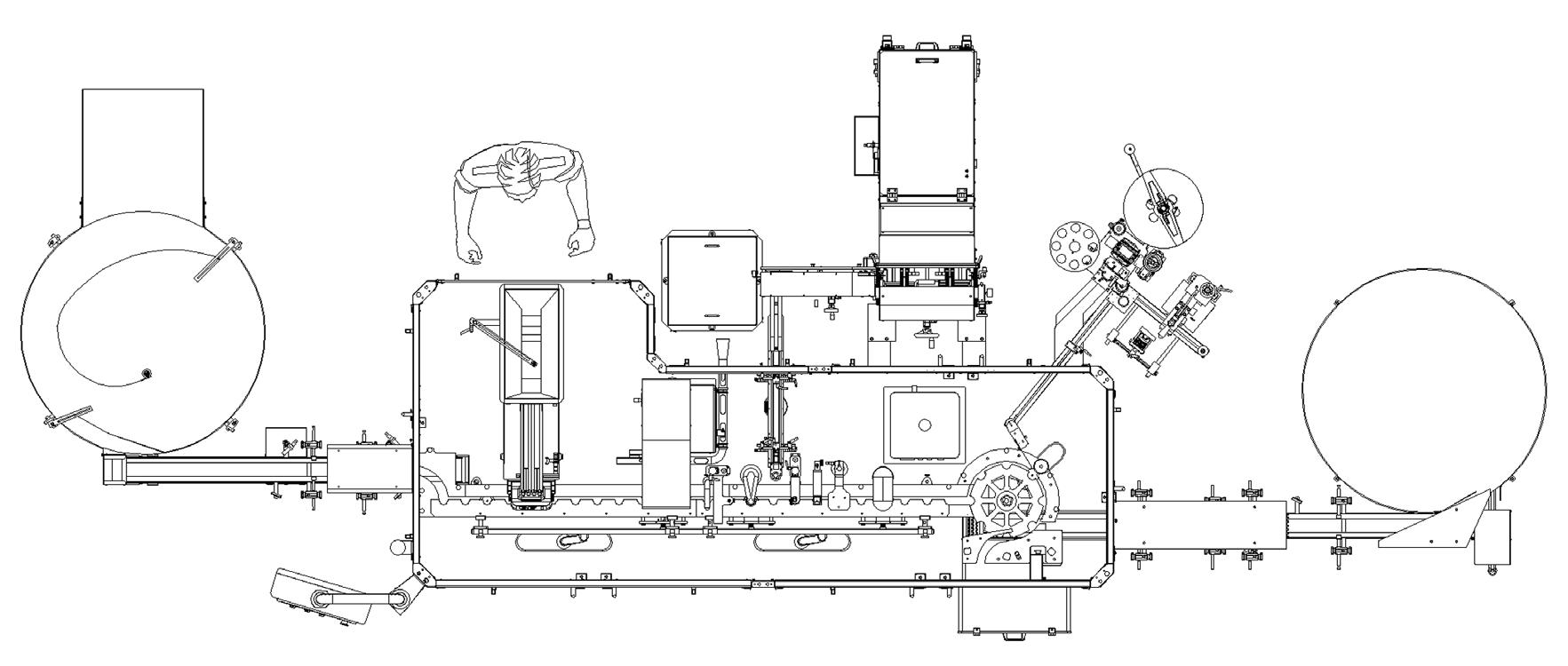

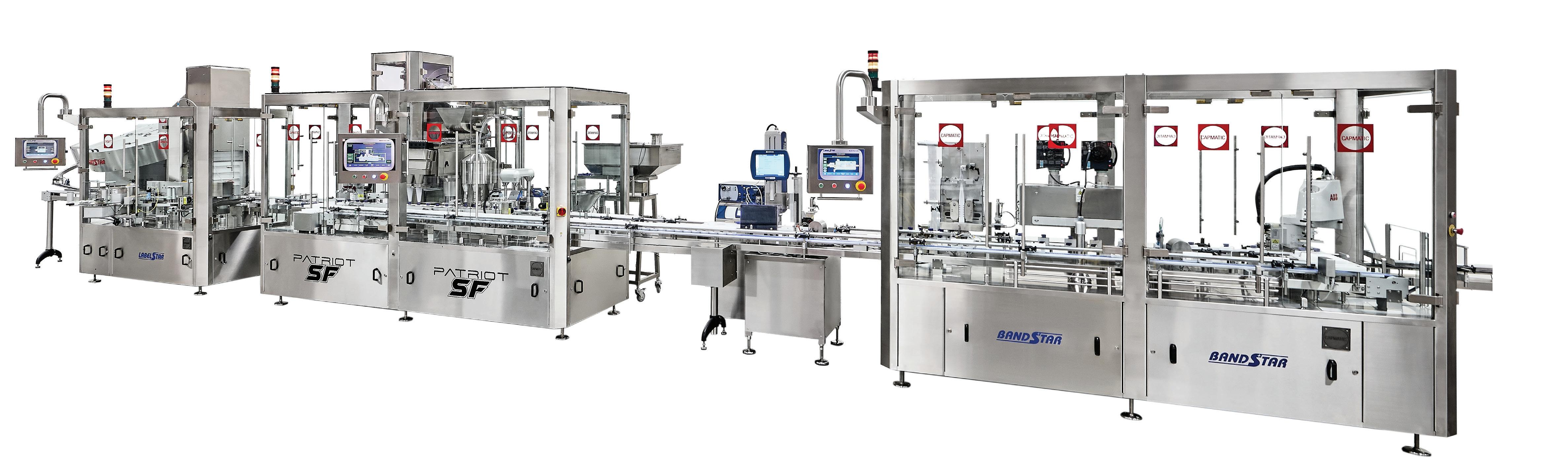

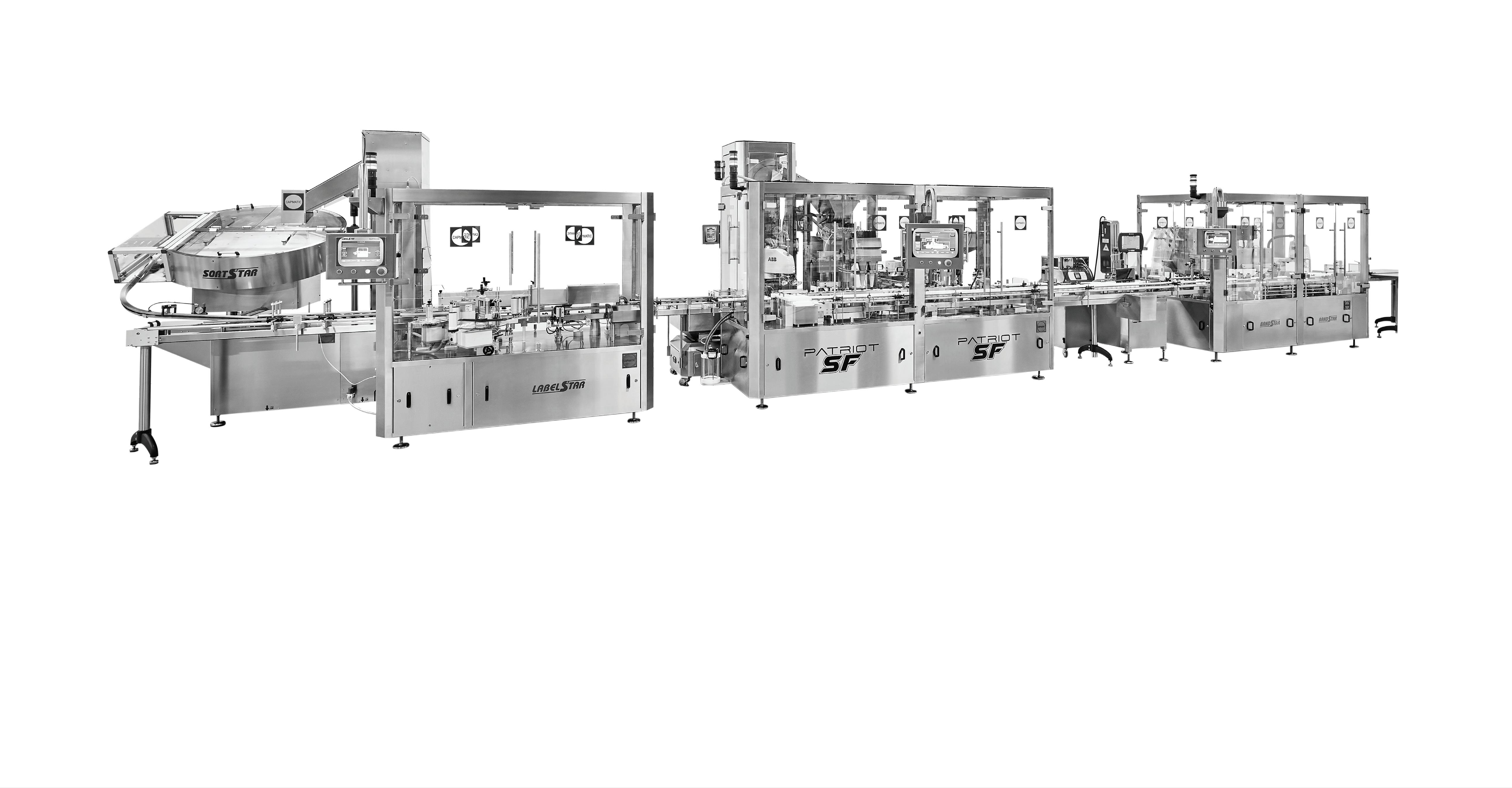

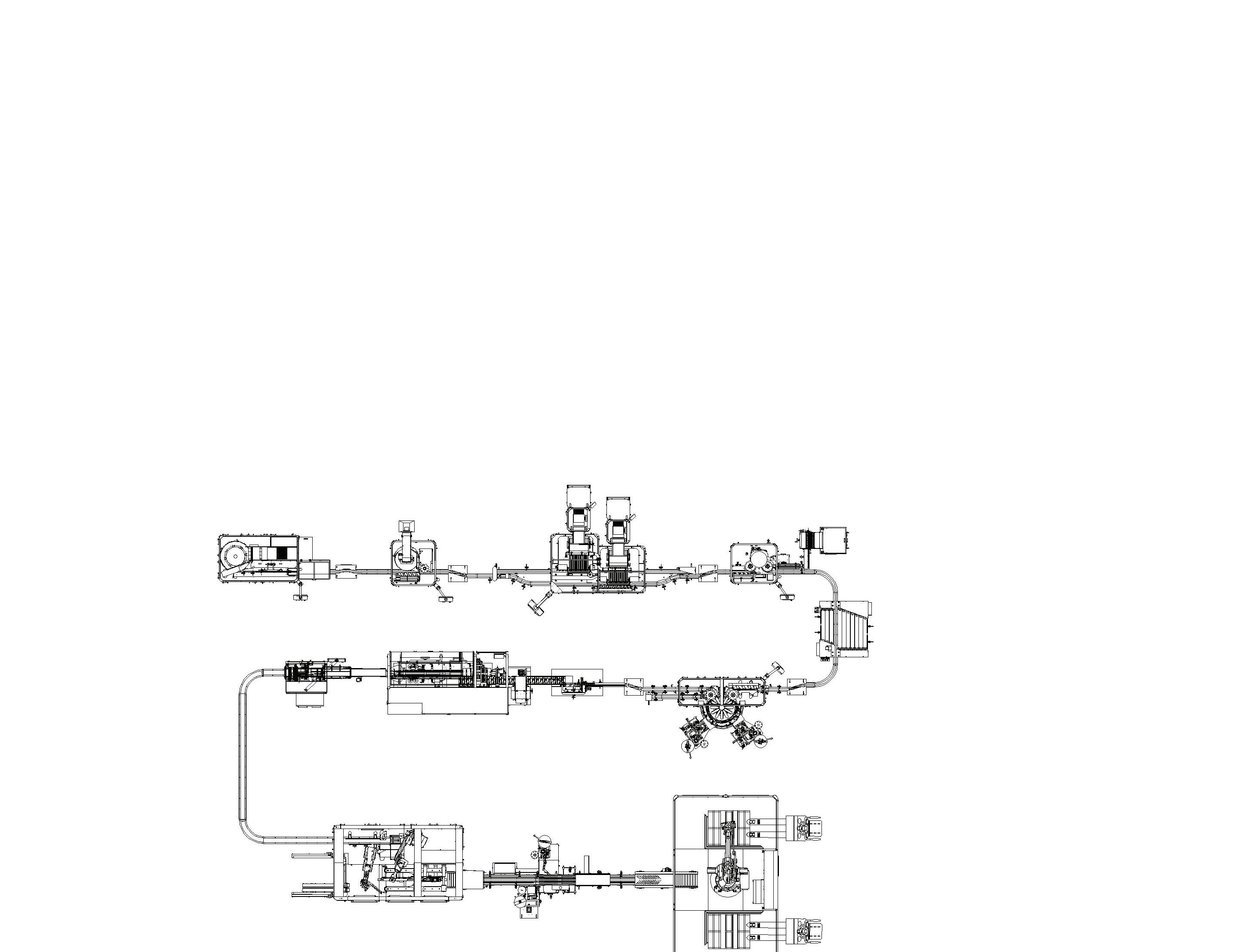

INTEGRACIÓN DE LINEA SINCRONÍA DE LINEA 44

Agilización de procesos con nuestras soluciones de integración de líneas: una armoniosa combinación de eficacia, conectividad y flujo de producción sin interrupciones.

45

PATRIOT SF-1 7.6m / 25ft

3m / 10ft

LINEA DE TABLETAS A 200BPM 19m / 62ft

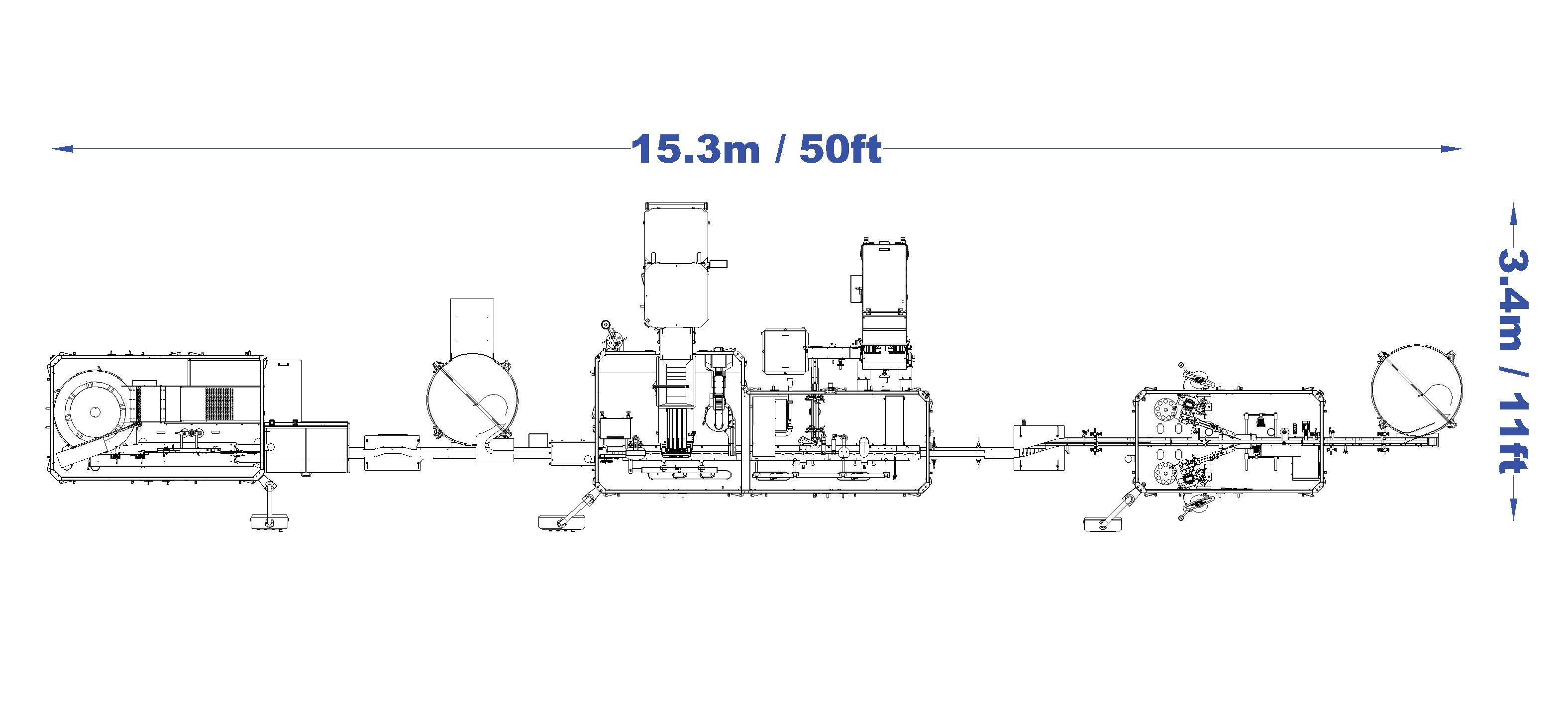

PATRIOT SF-2 15.3m / 50ft

14m / 46ft

3.4m / 11ft

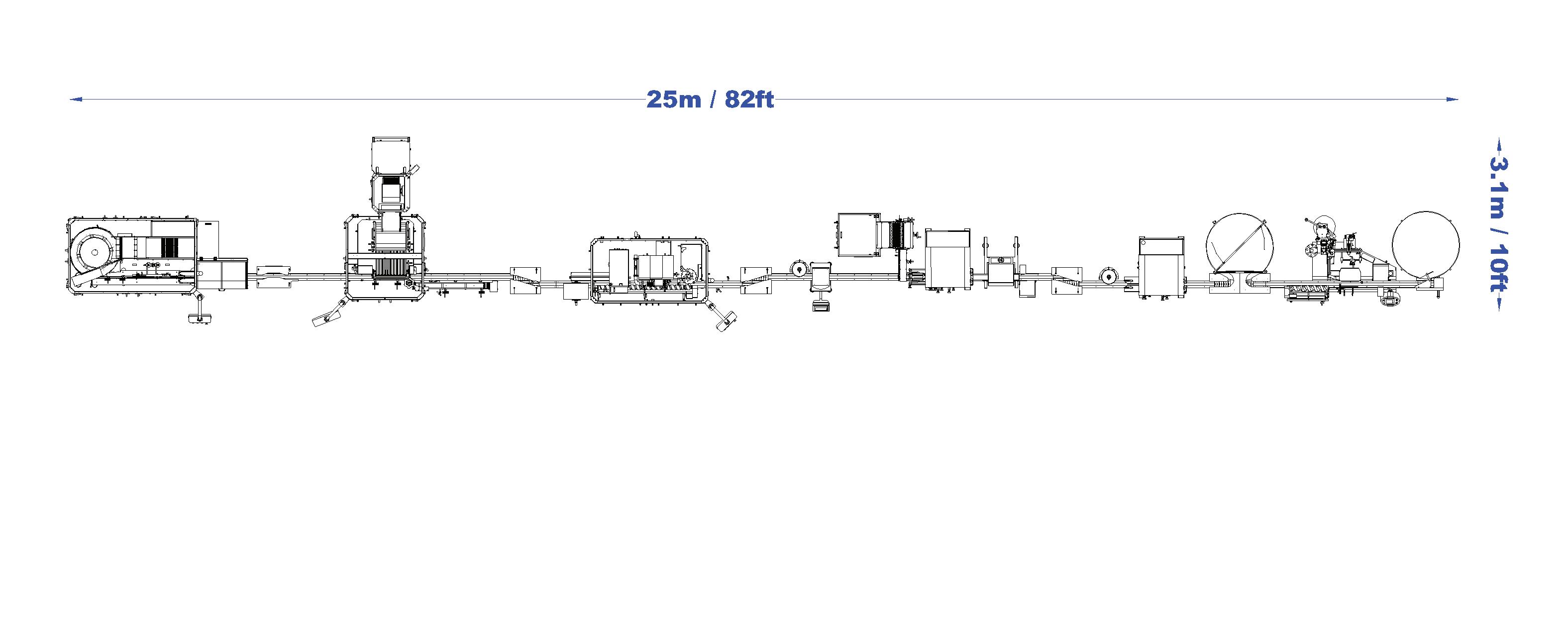

LINEA DE TABLETAS A 100 BPM 25.m / 82ft

3.1m / 10ft

46

47

Capmatic Headquarters 12180 Boulevard Albert-Hudon, Montréal, QC H1G 3K7, Canada

Capmatic America 11150 Dana Cir, Cypress, CA 90630, United States

Capmatic Europa 50 Airways Industrial Estate, Dublin, D17 TD36, Ireland

COUNTLAB.COM - CAPMATIC.COM
