[Canada Wood Korea] 진주 NLT 데모 프로젝

진주 지수면 남명진취가 다목적관 NLT 데모 프로젝트 발주처 : Jinju City 건축설계 : HaegaPassvie Architects 구조설계 : HausTEC 목조시공 : NeedHaus

진주시-캐나다 NLT 데모 프로젝트 NLT(Nail-Laminated Timber) Industrialized Wood Construction Demo Project

CONTENTS.

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

1-1 진주시 목재 친화도시 조성

2-1 NLT 지붕패널 배치도

1-2 공공건축물의 목구조

2-2 NLT 지붕패널 연결 상세도

1-3 남명진취가(게스트하우스) 소개

2-3 경량목조벽 + NLT 지붕패널 접합 상세도

1-4 다목적관 소개

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

3-1 프로젝트 스케줄

4-1 기초공사

3-2 NLT 자재

4-2 벽체골조공사

3-3 NLT 공장제작

4-3 NLT 설치공사 4-4 단열 및 기밀공사

[ 부록 ] - 남명진취가(게스트하우스) 시공 - 진주 NLT 프로젝트 탄소절감 효과

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

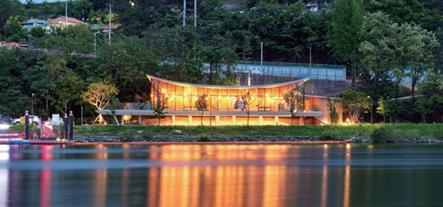

01. 진주시의 공공프로젝트와 목구조 1-1. 진주시 목재 친화도시 조성 물빛나루쉼터

진주시는 탄소중립 시대에 걸맞게 2019년부터 목재 친화도시를 표방하고 각 분야에서 목재의 활용 및 인프라 확장을 위한 민관의 노력을 경주해오고 있습니다. 특히 건축물 분야에서는 중소규모의 공공건축물의 경우 적극적으로 목조공법을 도입하여 친환경 생태건축으로 발전시키고 있으며 국내외 유수의 목조건축상을 수상하는 등, 목재 친화도시 조성을 위해 많은 노력을 기울이고 있습니다. 문산읍 주민자치센터 어울마당 수상실적

건축물 명칭

2020 공공기관 목조건축 최우수상

진양호 우드랜드

2021년 대한민국목조건축대전 최우수상

문산읍 주민자치센터 어울마당

2022년 대한민국목조건축대전 대상

물빛나루쉼터

2022년 대한민국목조건축대전 최우수상

명석면 주민복합문화센터

명석면 주민복합문화센터

03

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

01. 공공프로젝트와 목구조 1-2. 공공건축물과 목구조 그동안 국내에서는 화재, 구조, 방음 등의 문제로 공공건축물에 목구조를 적용하는 것이 한계가 있었으나 점차 법규제를 정비하면서 목구조를 적용하는 사례가 늘어나고 있습니다. 그 외에도 목구조는 타 구조에 비해 많은 장점을 가지고 있습니다.

저탄소, 저에너지

목재의 활용은 탄소 발생량을 저감하고, 단열 및 열교 성능을 높여 에너지 절감 효과가 좋습니다.

경제성과 가변성

목구조는 자중을 줄여 경제적이며 이용자의 다양한 요구에 대응하기 적합한 가변성을 지닙니다.

쾌적한 실내환경

실내에서 목재의 사용은 심리적 안정감을 높여주며, 수분함수율, 흡음성 및 단열 성능이 우수한 목재는 쾌적한 실내환경을 조성합니다.

04

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

01. 공공프로젝트와 목구조 1-3. 남명진취가(게스트하우스) 소개 지수 남명진취가(게스트하우스)는 우리나라 대표기업 창업주들의 도전정신을 주제로 한 관광테마마을 내의 숙박시설로서 한옥을 현대적으로 재해석한 목조건축물입니다. 이에 부속되는 시설로서 다목적관이 있습니다.

[ 개요 ] - 대지위치 : 경상남도 진주시 지수면 승산리 209-9외 - 건축면적 : 367.65m² (게스트하우스 234.27m² / 다목적관 133.38m²) - 연면적 : 358.41m² (게스트하우스 228.25m² / 다목적관 130.16m²) - 건폐율 : 16.89% - 용적률 : 16.46% - 규모 : 지상1층

05

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

01. 공공프로젝트와 목구조 1-3. 남명진취가(게스트하우스) 소개

다목적관

남명진취가(게스트하우스) 남명진취가 배치도

06

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

01. 공공프로젝트와 목구조 1-4. 다목적관 소개 다목적관은 다실, 교육, 회의, 전시 등의 기능을 복합적으로 가진 건축물로서 주민들과 방문자들에게 편안한 소통의 공간을 제공합니다.

07

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

01. 공공프로젝트와 목구조 1-4. 다목적관 소개

다목적관 평면도

08

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

01. 공공프로젝트와 목구조 1-4. 다목적관 소개

다목적관 입면도 ( 정면도 )

다목적관 입면도 ( 배면도 )

09

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

02. 다목적관 NLT 구조 2-1. NLT 지붕패널 배치도

10

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

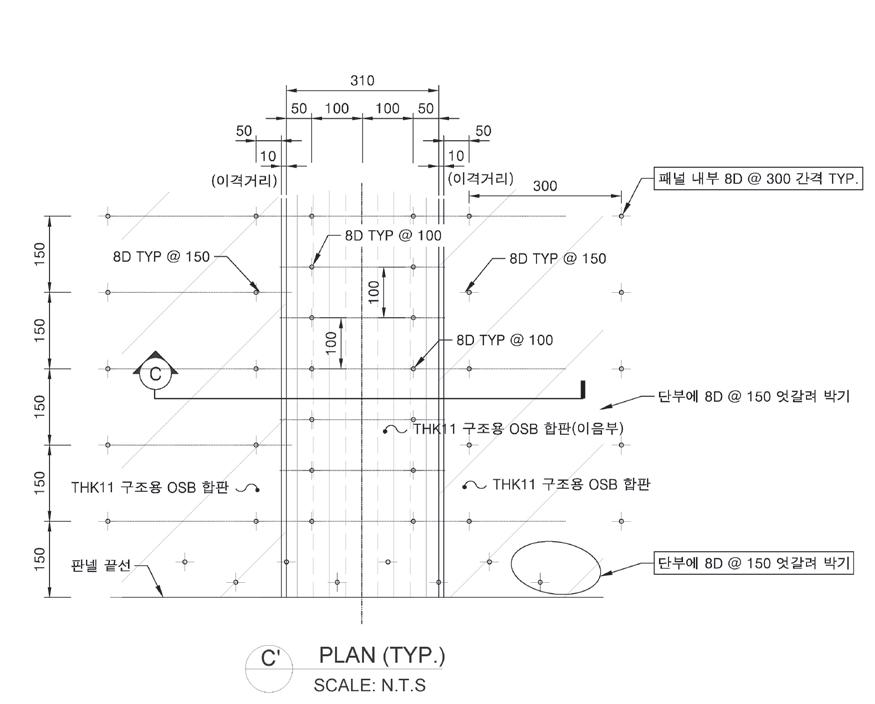

02. 다목적관 NLT 구조 2-2. NLT 지붕패널 연결 상세도

11

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

02. 다목적관 NLT 구조 2-2. NLT 지붕패널 연결 상세도

12

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

02. 다목적관 NLT 구조 2-3. 경량목조벽+NLT 지붕패널 접합 상세도

* 지붕 장선 2X10 과 38X38 방부목은 8D 일반못 300 간격으로 긴결 * 지붕 장선 하부와 NLT 지붕 바닥판 상부는 8D 일반못 @300 간격 경사 못박기로 긴결

13

1. 진주시의 공공프로젝트와 목구조

3. 다목적관 프로젝트 NLT 제작

2. 다목적관 프로젝트 NLT 구조

4. 다목적관 프로젝트 시공

03. 다목적관 프로젝트 NLT 제작 3-1. 프로젝트 스케줄

1월

일정 공종별

15 일차

2월 30 일차

45 일차

3월 60 일차

75 일차

4월 90 일차

105 일차

5월

6월

120 일차

135 일차

150 일차

165 일차

180 일차

외장 공사

타일 공사

수장 공사

예비 준공 검사

잡 공사

준공 청소

현장정리 및 현장 알선 버림콘크리트타설 건축 공사

공통 가설공사

대지 정지 공사

기초배근

기초 기초 터파기

기초 기초 터파기

1층 벽체 및 지붕 목공사

지붕 공사

창호 유리 공사

방습, 방수수 공사(벽, 지붕) 단열 공사(벽, 지붕)

단열 공사(바닥)

방통 공사

도장 공사

기계 설비 공사

도면 검토 및 자재수급계획

각종 스리브 및 부착기구 설치 협의

각층 급수, 배수관 공사

위생, 나방 설비

전기/통신 공사

가설 전기공사 도면 및 자재 수급 계획

각종 스리브 및 부착기구 설치 협의

각층 전선 및 배관 공사

기구 및 함부착공사

공정율

5%

5%

5%

12 %

12 %

12 %

8%

8%

8%

8%

10 %

7%

누적공정율

5%

10 %

15 %

27 %

39 %

51 %

59 %

67 %

75 %

83 %

93 %

100 %

14

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

03. 다목적관 프로젝트 NLT 제작 3-2. NLT 자재 캐나다산 규격재재 NLT(못접합 구조용 집성판) 에 사용되는 건조 및 대패 마감 가공된 규격재의 치수는 아래 표와 같습니다. 길이는 2.4 미터부터 6 미터까지 0.6 미터 단위로 생산됩니다.

NLT의 내화성능

공 칭 (inch)

실제 치수 (mm)

실제 치수 (inch)

2X2

38 X 38

1-1/2 X 1-1/2

2X3

38 X 64

1-1/2 X 2-1/2

육안 검사에 의해 등급이 판정되는 규격재의 등급 스템프에는 품질의 보증과

2X4

38 X 89

1-1/2 X 3-1/2

관리, 적절한 사용을 위해 아래와 같은 5가지의 정보가 포함되어 있습니다.

2X6

38 X 140

1-1/2 X 5-1/2

2X8

38 X 184

1-1/2 X 7-1/4

2 X 10

38 X 235

1-1/2 X 9-1/4

2 X 12

38 X 286

1-1/2 X 11-1/4

NLT(못접합 구조용 집성판) 에는 2X4 와 2X6, 또는 2X8이 사용됩니다.

1. 목재의 등급 인증 및 관리 기관 (COFI) 2. 제재소의 고유 번호 (000) 3. 목재의 종류 또는 수종군 (S-P-F) 4. 목재의 함수율 : 19% 이하 (KD-HT) 5. 목재의 등급 : 1등급 (No.1)

15

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

03. 다목적관 프로젝트 NLT 제작 3-3. NLT 공장제작 2X4 와 2X6 를 각각 1개씩 번갈아 배치하여 NLT 지붕 패널 제작

16

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

03. 다목적관 프로젝트 NLT 제작 3-3. NLT 공장제작

OSB 반입

구조목 반입

구조목 가공

NLT 지붕패널 제작 완료

NLT 제작

NLT 제작

17

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

3. 다목적관 프로젝트 NLT 제작

4. 다목적관 프로젝트 시공

04. 다목적관 프로젝트 시공 4-1. 기초공사

기초 버림콘크리트 타설

기초 철근배근

기초 철근콘크리트 완성

콘크리트 타설

18

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

4. 다목적관 프로젝트 시공

3. 다목적관 프로젝트 NLT 제작

04. 다목적관 프로젝트 시공 4-2. 벽체골조공사

벽체하부 오토레벨몰탈 거푸집 시공

오토레벨몰탈 타설

토대목 시공

목조벽체구조물 완성

목조벽체구조 시공

경골목구조 벽체 제작

19

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

4. 다목적관 프로젝트 시공

3. 다목적관 프로젝트 NLT 제작

04. 다목적관 프로젝트 시공 4-3. NLT 설치공사

NLT패널 현장 반입

NLT패널 설치

NLT패널

NLT패널 설치

NLT패널 설치

NLT패널 설치

20

1. 진주시의 공공프로젝트와 목구조

2. 다목적관 프로젝트 NLT 구조

4. 다목적관 프로젝트 시공

3. 다목적관 프로젝트 NLT 제작

04. 다목적관 프로젝트 시공 4-4. 단열 및 기밀공사

벽체 단열재 설치

외벽 가변형방습지 시공

지붕 단열재 설치

지붕 투습방수지 시공 완료

실내측 가변형방습지 시공 완료

외벽 투습방수지 시공

21

부록. 진취남명가(게스트하우스) 시공

목조벽체 골조 작업

목조지붕 골조 작업

계스트하우스 완공

목조골조 완성

22

부록. 탄소 절감 효과 목재의 이용은 기후 변화를 완화합니다. 목재는 가장 오래된 건축 자재의 하나로 인간과 친숙한 천연의 소재로 가볍고 작업이 좋으며, 무게에 비해 높은 강도를 가지고 있습니다. 나무는 자라면서 산소(O2)를 배출하고, 이산화탄소(CO2)를 흡수하여 탄소(C)를 저장합니다. 목재는 주요 건축 자재 중 유일하게 재생 가능(Renewable) 한 자재입니다. 목재 제품은 수확, 가공, 운반과 유지 보수에 적은 에너지가 소요되며, 이에 소요된 에너지로 인한 온실가스의 방출은 저장된 탄소에 의해 상쇄되어 순 배출이 "마이너스" 인 녹색 건축 자재입니다.

ㅣ1톤의 자재 생산에서 발생되는 순탄소배출량*²ㅣ 건축 자재

순탄소배출량 (kg C/톤)*³

구조용 규격재와 비교

구조용 규격재

33

-

100% 재활용 강철

220

6.7 배

콘트리트

265

8.0 배

100% 재활용 알루미늄

309

9.4 배

강철 (버진)

694

21.0 배

플라스틱

2,502

75.8 배

알루미늄 (버진)

4,532

137.3 배

진주 프로젝트에 사용된 목재가 담고 있는 탄소의 양은 : 23대의 자동차가 1년에 배출하는 이산화탄소의 양과 같다

11채의 주택에서 1년 간 사용하는 에너지의 양과 같다

23
