[Canada Wood Korea] 천안 우드월 데모 프로젝트

천안돌봄사회서비스센터

발주처 : 천안돌봄사회서비스센터

건축설계 : 하우스 스타일 건축사사무소

우드월시공 : 케이에스 피앤씨

신축설계 제안공모 당선작

CONTENTS

나눔과 돌봄 사업개요

1-1 나눔과 돌봄이란?

1-2 새로운 돌봄센터의 필요성과 지향 1

나무과 돌봄 제안공모

나눔과 돌봄 우드월 적용과 시공

4-1 우드월 시공_토대시공

4-2 우드월 시공_비내력외벽체 시공

4-3 우드월 시공_비내력내벽체 시공

4-4 우드월 시공_기타후처리

4-5 우드월 시공_최종품질점검

4-6 우드월 후속 공정 시공 과정

2-1 최초계획안

2-2 스페이스 프로그램

2-3 특화설계 우드월공법 제안 2

나눔과 돌봄 건축계획

3-2 우드월 규격재 및 적용디테일 3

3-1 우드월공법 적용을 위한 밑작업

5-1 노유자시설과 친환경 목조공법으로서의 우드월

5-2 천안돌봄우드월 프로젝트 탄소절감 효과

사업개요

천안돌봄사회서비스센터는 고객에게 존엄케어를 실천하고, 일하는 사람의 행복을 만들어가는 '사회적 기업' 입니다.

천안돌봄사회서비스센터는 도우누리 천안지사로, 돌봄사회서비스시장을 선도해 나가는 돌봄서비스제공업체입니다.

돌봄서비스를 필요로 하는 모든 사람들에게 장기요양 방문요양 및 방문 목욕 서비스, 장애인 활동 보조 서비스, 산후조리서비스, 바우처서비스, 병원환자간병서비스, 노인돌봄서비스, 취약계층돌봄서비스를

제공해 드리는 천안 최대 규모의 공익기업체 입니다.

보건복지부 선도사업으로 지정된 전국브랜드인 '도우누리'라는 브랜드를 사용하여

서비스 수준을 전국 표준화하고 있으며, 노동부 인증까지 받은 사회적기업입니다.

▶ 노인인구의 증가와 장기근속 돌봄종사자의 노후를

02. 통합으로 인한 시너지 03. 지역사회 인식전환

2-1 최초계획안

2. 나무과 돌봄 제안공모

2-2

스페이스 프로그램

외부 공간계획

숨마당, 별마당, 틈마당 등 실내외공간을

연계하는 다양한 테라스 공간을 특화하여

디자인 매력요소로 활용함

▶ 4F 공유사무실(근린생활시설)

2-3F TERRACE

▶ 3F 장애인 주간활동실

▶ 2F 사무실, 회의실, 교육실

1F SUNKEN(틈마당)

충청남도 천안시 동남구 다가동 460-25

도시지역, 제2종일반주거지역

노유자시설(사회복지시설, 노인복지시설), 제2종근린생활시설

556㎡

333.48㎡

1,482.44㎡

59.98%

194.35%

지하2층/지상4층

철근콘크리트구조 + 경량목구조 + 우드월

▶ B1F 주민을 위한 카페공간, 조리실, 주차장

B1F TERRACE(숨마당)

2. 나무과 돌봄 제안공모 2-3 특화설계 우드월공법 제안

우드월 공법 적용제안

- 철근콘크리트 구조체의 내외부 비내력 칸막이 벽체에 우드월을 적용할 것을 제안 - 탄소저감 대책에 부합하는 친환경 공법으로 재실자의 건강 증진과 심리적 안정을 도모할 수 있음 - '캐나다 우드 2022 우드월 데모프로젝트' 프로모션을 통하여 공사비 절감 효과 기대

인테리어우드월은 2X4(38X89mm) 규격재의 목재 스터드와 상, 하부 깔도리로

골조를 구성하고 필요에 따라 문이나 창 등의 개구부를 설치하여

석고보드로 마감하는 비내력 칸막이벽입니다.

석고보드 마감시 타카, 못, 스크류 등 다양한 파스너(fastener)를 사용할 수 있습니다.

목재스터드의 위치에는 일반 못을 박을 수 있어서 TV나 액자 등을 쉽게 설치할 수 있습니다.

세대내 칸막이벽에 적용하는 인테리어우드월은 내화구조 및 차음구조 인정이

필요하지 않지만, 프라이버시와 쾌적한 실내환경을 위해 차음성능을

추가할 수 있습니다.

[ 2X4(38X89mm)로 구성된 인테리어우드원의 골조 ]

2. 나무과 돌봄 제안공모

2-3 특화설계 우드월공법 제안

익스테리어우드월이란?

익스테이어우드월은 목재 스터드와 상, 하부 깔도리로 골조를 구성하고

필요에 따라 개구부(문, 창)를 설치하여 실내면은 석고보드로 마감하는 비내력 외벽입니다.

▶ 벽 내부의 스터드 사이 공간에 단열재를 설치할 수 있어 콘크리트 벽에 비해 단열성능이 높으면서도 벽두께를 최소화하여 보다 넓은 바닥면적 확보가 가능합니다.

▶ 스틸 스터드벽에 비해 열교현상이 적고, 외단열 공법을 적용할 경우 단열효과는 극대화 됩니다.

▶ 공장조립 또는 현장에서 조립할 수 있어 공사기간을 단축할 수 있습니다.

▶ 다양한 외장 마감재료를 사용함으로써 보다 미려한 외관을 연출할 수 있습니다.

2. 나무과 돌봄 제안공모

2-3 특화설계 우드월공법 제안

상업용 건축물의 칸막이벽

상업용 건축물은 구획과 리모델링이 용이한

라멘조 또는 무량판구조로 시공되며, 칸막이벽을

우드월로 설치하면 온실가스 방출의 감축을 포함한

다양한 환경적 장점을 얻을 수 있습니다.

- 주거용건축물과는 달리 바닥난방이 없으므로

칸막이벽 구성이 더 용이합니다.

- 쾌적한 환경을 위한 최소한의 차음 성능 확보가

바람직합니다.

[ 규격재를 이용한 칸막이벽과 바닥 접합부 상세 ] [ 깔도리로 경량스틸 러너를 사용할 수 있습니다. ]

3. 나눔과 돌봄 건축계획

3-1

3. 나눔과 돌봄 건축계획

3-1 우드월공법 적용을 위한 밑작업

비내력 내외벽체 전개도>

서측면도(정면도) 북측면도(좌측면도)

3. 나눔과 돌봄 건축계획

3-1 우드월공법 적용을 위한 밑작업

3.

3.

3. 나눔과 돌봄 건축계획 3-1 우드월공법 적용을 위한 밑작업

<우드월이 적용된 엑소노메트릭>

Roof Top 정원

지상 4층

철근 콘크리트 구조 (코어 부분) 우드월 (내·외부 간막이벽 우드월)

3. 나눔과 돌봄 건축계획

3-2 우드월 규격재 및 적용디테일

캐나다산 규격재

우드월에 사용되는 건조 및 대패 마감 가공된 규격재의 치수는 아래 표와 같습니다. 길이는 2.4 미터부터 6 미터까지 0.6 미터 단위로 생산됩니다.

공 칭 (inch)

실제 치수 (mm) 실제 치수 (inch)

2 X 2 38 X 38 1-1/2 X 1-1/2

2 X 3 38 X 64 1-1/2 X

NLT(못접합 구조용 집성판) 에는 2X4 와 2X6, 또는 2X8이 사용됩니다.

규격재의 등급

육안 검사에 의해 등급이 판정되는 규격재의 등급 스템프에는 품질의 보증과 관리, 적절한 사용을 위해 아래와 같은 5가지의 정보가 포함되어 있습니다.

1. 목재의 등급 인증 및 관리 기관 (COFI)

2. 제재소의 고유 번호 (000)

3. 목재의 종류 또는 수종군 (S-P-F)

4. 목재의 함수율 : 19% 이하 (KD-HT)

5. 목재의 등급 : 1등급 (No.1)

·

덮개 방수지

외단열 단열재 석고보드 목재스터드 증기막 바닥슬래브

· 완전걸침형 익스테리어우드월이며 경질 단열재로

외단열을 한 형태입니다.

4. 나눔과 돌봄 우드월 적용과 시공

4-1 우드월 시공_토대시공

▶사전작업

우드월이 설치될 위치를 정확히 칫수화

▶토대시공

우드월을 세울 밑깔도리를 시공하기 전에, 콘크리트면을 정리하고

앵커볼트를 콘크리트에 꽂아 놓고, 그 위에 방부목재로 밑깔도리를 설치하여, 우드월이 세워질수 있는 밑작업을 한다.

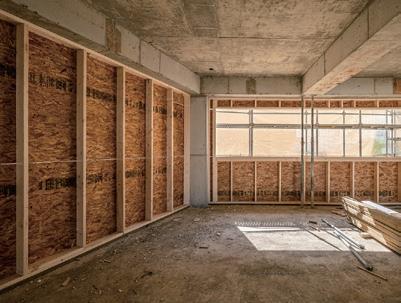

4. 나눔과 돌봄 우드월 적용과 시공

4-2 우드월 시공_비내력외벽체 시공

이질재료(콘크리트구조-목구조)가

만나는 접합부위로 누수 등의 문제점이 생기지 않도록

정확한 작업이 요구됨.

우드월 전개도를 통해, 개구부(창,문)이 설치할 위치를

고려, 수평수직을 정확하게 조정하여 설치한다.

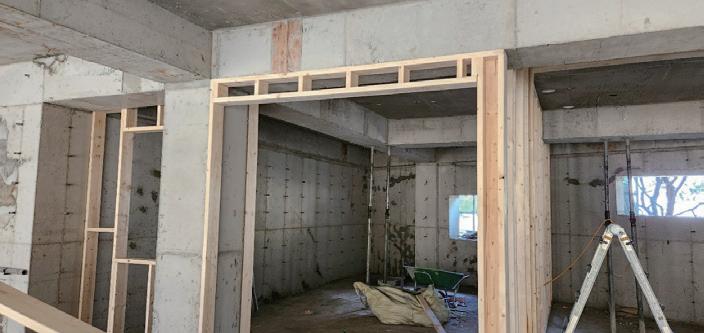

4. 나눔과 돌봄 우드월 적용과 시공

4-3

우드월

시공_비내력내벽체 시공

내벽체 설치는 개구부(문설치 위치, 문의 형식) 등 마감재료의 두께 및 종류를 고려하여, 현장에서 실측 후 현장에 맞게 현장에서 가공하여 진행하게 된다.

4. 나눔과 돌봄 우드월 적용과 시공

4-4

우드월 시공_기타후처리

우드월의 골조가 완성되면 외부마감재를 취부하기 위한 바탕작업이 이루어진다.

목구조의 경우 투습 방수지(습기를 투과시키는 방수지)를 합판에 붙여 목구조를 감싼다.

개구부의 밀실한 방수 및 기밀을 위해 기밀테이프 및 기밀막 시공 등 기밀시공을 한다.

4. 나눔과 돌봄 우드월 적용과 시공

4-5

우드월

시공_최종품질점검

시공중간, 시공완료 후 프로젝트 관계자 모두 참석한 가운데, 우드월 시공 전반에 관한 종합검토 과정을 거침. 시공과정에서 발생한 어려움에 대한 기술적 자문과, 향후 적용가능한 기술개선, 공법의 장점과 확대가능성에 대한 공유와 공감의 자리였음.

5. 나가는 말 5-1 노유자시설과 친환경 목조공법으로서의 우드월

장점

1. 얇은 벽체로 더 넓은 내부공간 확보

2. 일정규모 이상의 건축물에 적용하기 어려운 목조공법에 대한 솔루션 : 철근콘크리트 구조체 + 비내력벽체 우드월공법

3. 냉복사 감소 등 실내공간의 쾌적성 향상

4. 목재 사용만으로도 노유자 등 재실자의 심리적 기대에 부응

5. 공기단축 및 비용절감 가능성

향후 개선과제

1. 이질재 접합부에 대한 기술적 해결을 위한 연구 필요(단열, 방수)

2. 효율적인 목구조 시공을 위해 정밀한 콘크리트 구조체 시공이 선행되어야 함

3. 목구조의 부족한 차음성능에 대한 개선 필요

4. 최종마감재 계획까지 선행된 상태에서 목구조 설치 및 바탕재 조성 필요

기대효과와 확장성

1. 노인인구 증가에 따라, 요양시설 수요가 늘어나고 있는 현재 더 쾌적하고 건강한 노유자 시설에 대한 요구가 확대되는 시장환경

2. 시설사업을 고민하는 전국의 돌봄사업장에 긍정적인 안내자가 될 것임

3. 철근콘크리트 구조와 우드월이라는 하이브리드 공법으로, 일정규모 이상의 노유자시설에

적용이 어려웠던 목구조공법의 적용가능성 확대

5. 나가는 말 5-2 천안돌봄우드월 프로젝트 탄소절감 효과

목재는 가장 오래된 건축 자재의 하나로 인간과 친숙한 천연의 소재로 가볍고 작업이 좋으며, 무게에 비해 높은 강도를 가지고 있습니다.

나무는 자라면서 산소(O2)를 배출하고, 이산화탄소(CO2)를 흡수하여 탄소(C)를 저장합니다.

목재는 주요 건축 자재 중 유일하게 재생 가능(Renewable) 한 자재입니다.

목재 제품은 수확, 가공, 운반과 유지 보수에 적은 에너지가 소요되며, 이에 소요된 에너지로 인한 온실가스의 방출은 저장된 탄소에 의해 상쇄되어 순 배출이 "마이너스" 인 녹색 건축 자재입니다.

부 록

목조 노유자 시설의 장점

돌봄 시설의 목재 사용으로 인한 혜택

노령 인구를 수용하고 돌보는 시설에 대한 수요가 증가함에 따라 목재는 거주자에게 건물의 탄소 발자국을

최소화하면서 추가적인 건강상의 이점을 제공합니다. 또한 목재는 일반 콘크리트 구조물에 비해

공사기간이 짧고 시공이 용이하여 고품질의 시설물을 제공합니다.

Wood is A Low Carbon Eco-friendly Building Solution

▶ 환경에 미치는 영향과 관련하여 목재 제품은 다른 건축 자재에 비해 분명한 이점이 있습니다.

▶ 목재 제품을 생산하는 것은 다른 건축 자재를 생산하는 것보다 적은 에너지를 필요로 합니다.

▶ 나무가 자라면서 대기에서 탄소를 흡수하기 때문에 목조 건물은 탄소 저장고 역할을 합니다.

▶ 잘 관리된 삼림에서 나온 목재는 재생 가능하고 지속 가능한 유일한 주요 건축 자재입니다.

Wood is a Cost-Effective, Versatile Solution

▶ 다재다능하고 유연하며 탄력적인 목조 건물은 공장에서 건설할 수 있으며 현장에서 쉽게 수정할 수 있습니다.

▶ 대형목구조(매스팀버)를 선택하든 전통적인 경량목구조를 선택하든 건축가와 운영자는 시간과 예산에 맞춰 높은 정밀도로 새로운 시설을 건설하는 데 도움이 되는 다양한 목재 제품에 접근할 수 있습니다.

▶ 목재는 쉽게 구할 수 있고 내구성이 있을 뿐만 아니라 신속한 건설 및 사전 제작 능력이 그러한 시설에 대한

증가하는 수요를 충족하는 데 도움이 됩니다.

Wood

목재가 제공하는 기능은 다양합니다. 구조적, 심미적, 건강상의 이점뿐만 아니라 가볍고 튼튼하게 제작이 가능하며

따뜻하고 쾌적하게 생활환경을 만들기 때문입니다. 건강과 디자인의 측면에서 바이오필리아(Biophilia)라는

새로운 개념이 소개되어 목재의 우수성이 과학적으로 입증되고 있습니다.

즉, 자연(나무와 같은 천연 유기 물질)에 노출이 되면
