PROYECTO
Bases conceptuales configuración del espacio urbano arquitectónico para la del mercado de Bazurto de Cartagena de Indias, desde una visión semiológica.
EQUIPO DE TRABAJO
Este proyecto fue guiado y asesorado por los arquitectos Víctor Puello Mendoza, Héctor Anaya Pérez y Diego León Rodríguez y desarrollado por la arquitecta María Camila
Patrón Prioló.
CONTEXTO
El mercado de Bazurto comprende y funcionalidades dentro del dinámicas socio culturales espacio urbano que son definidas por los que generan esas mismas signos y significados dinámicas, en donde se generan espacios, formas y aspectos constructivos con carácter identitario en el que su análisis permite desarrollar un nuevo urbanismo y una nueva arquitectura que se adapte a de este espacio. l comportamiento socio cultural
PALABRAS CLAVE
Semiología urbana, configuración urbana, signos, mercado público, identidad urbana.
6
CONTENIDO
Cerro de La Popa
7
Ciénaga Las Quintas
Problemáticas
Conceptualización
Análisis contextual
Propuesta formal - espacial
Propuesta funcional
Propuesta técnica - tecnológica
Propuestas complementarias
Ciénaga de La Virgen
Localización 01 02 03 04 05 06 07
08
8

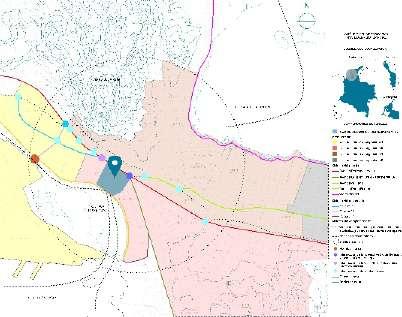

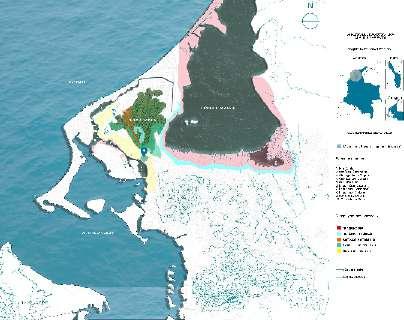

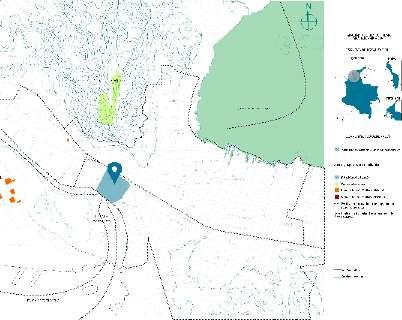

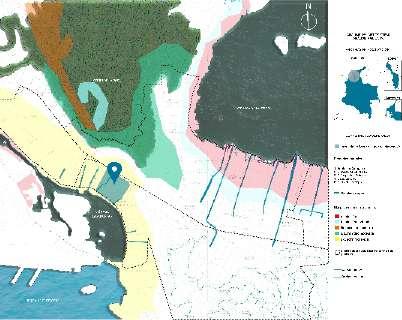

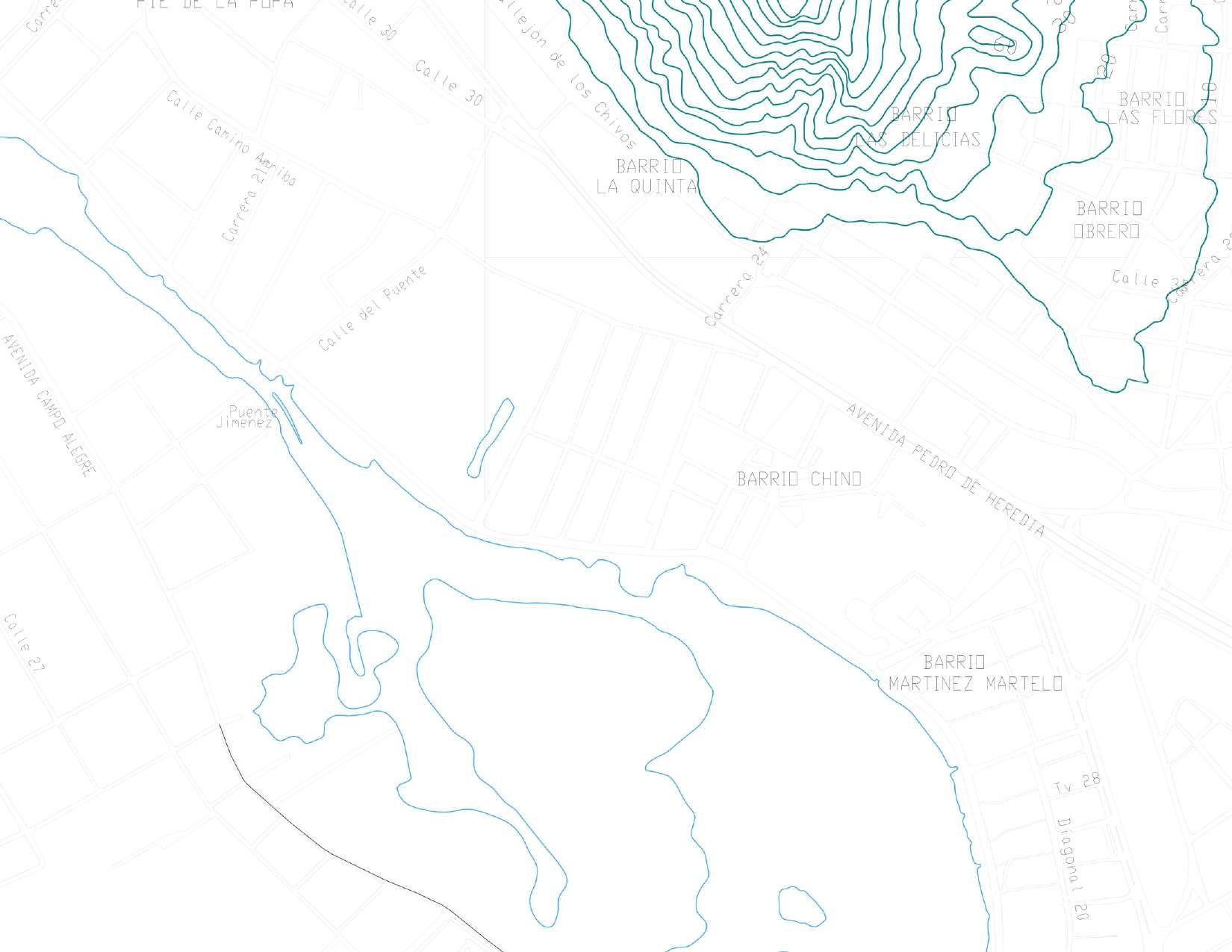

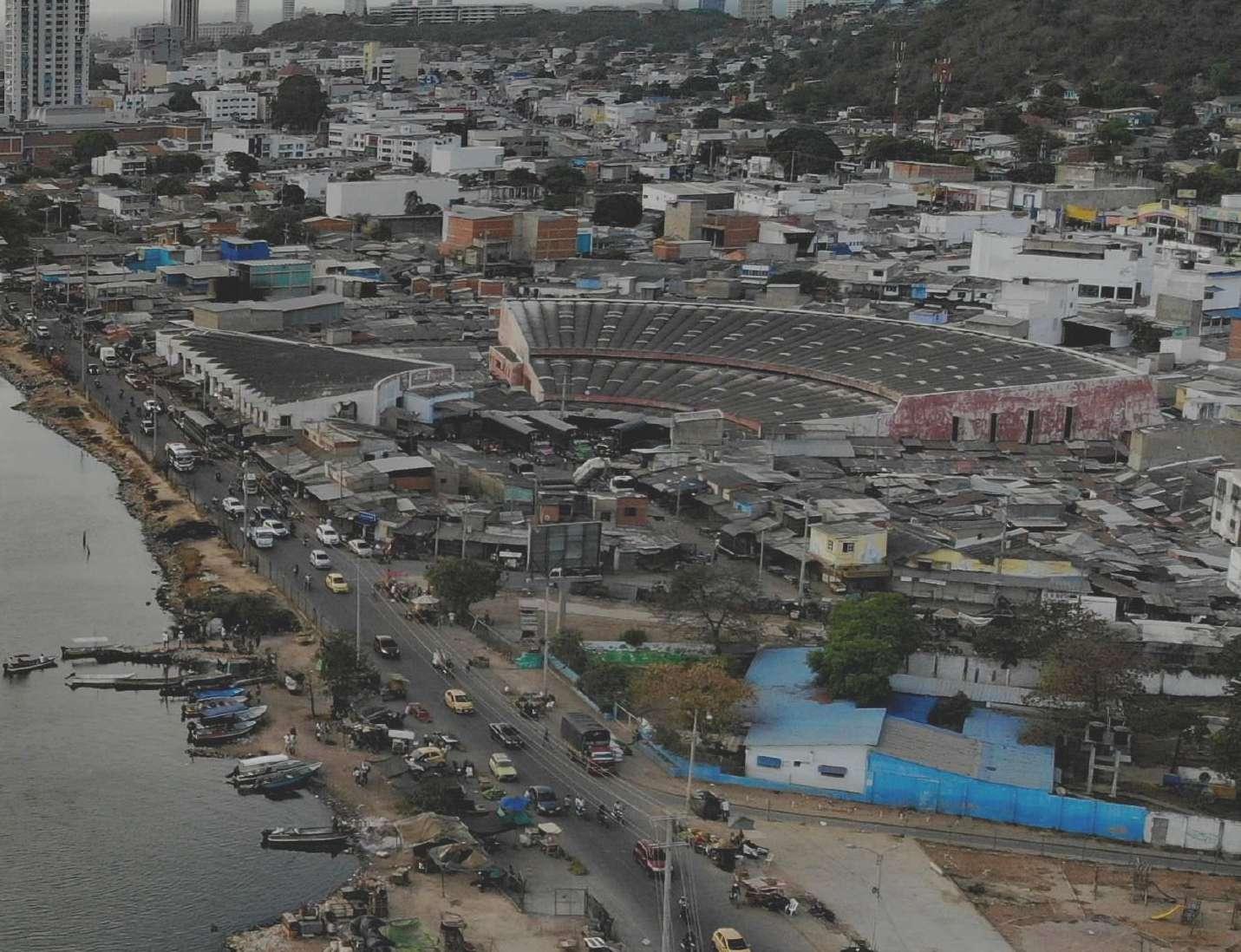

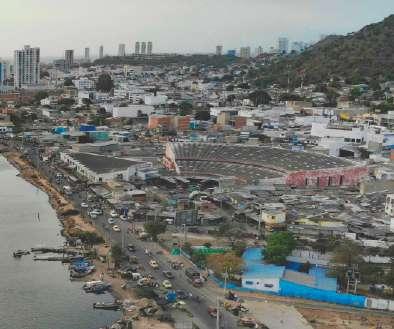

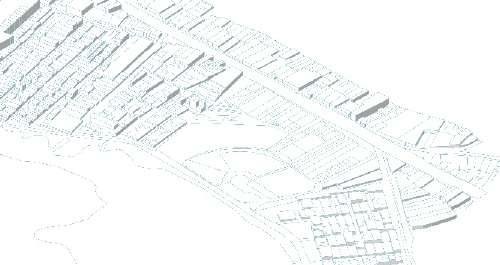

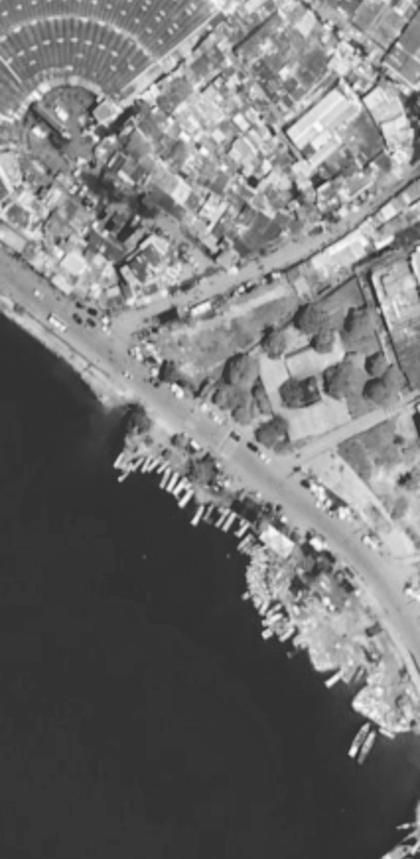

En cercanías al Cerro de La Popa y colindando con el cuerpo de agua de la Ciénaga de Las Quintas y la avenida Pedro de Heredia, la avenida del Lago y la avenida Crisanto Luque, vías principales de

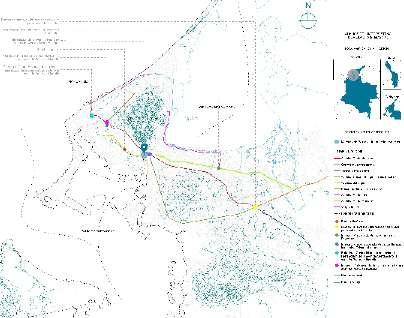

El mercado de Bazurto se encuentra ubicado en la ciudad de Cartagena de Indias, Colombia, en lo que se conoce como “cuello de botella”. la ciudad.

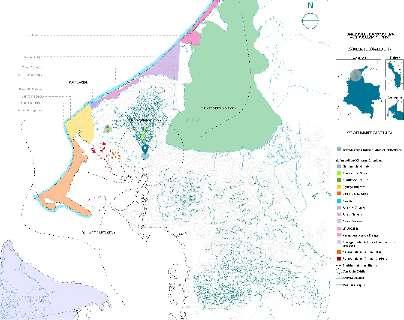

Colombia Bolívar Cartagena

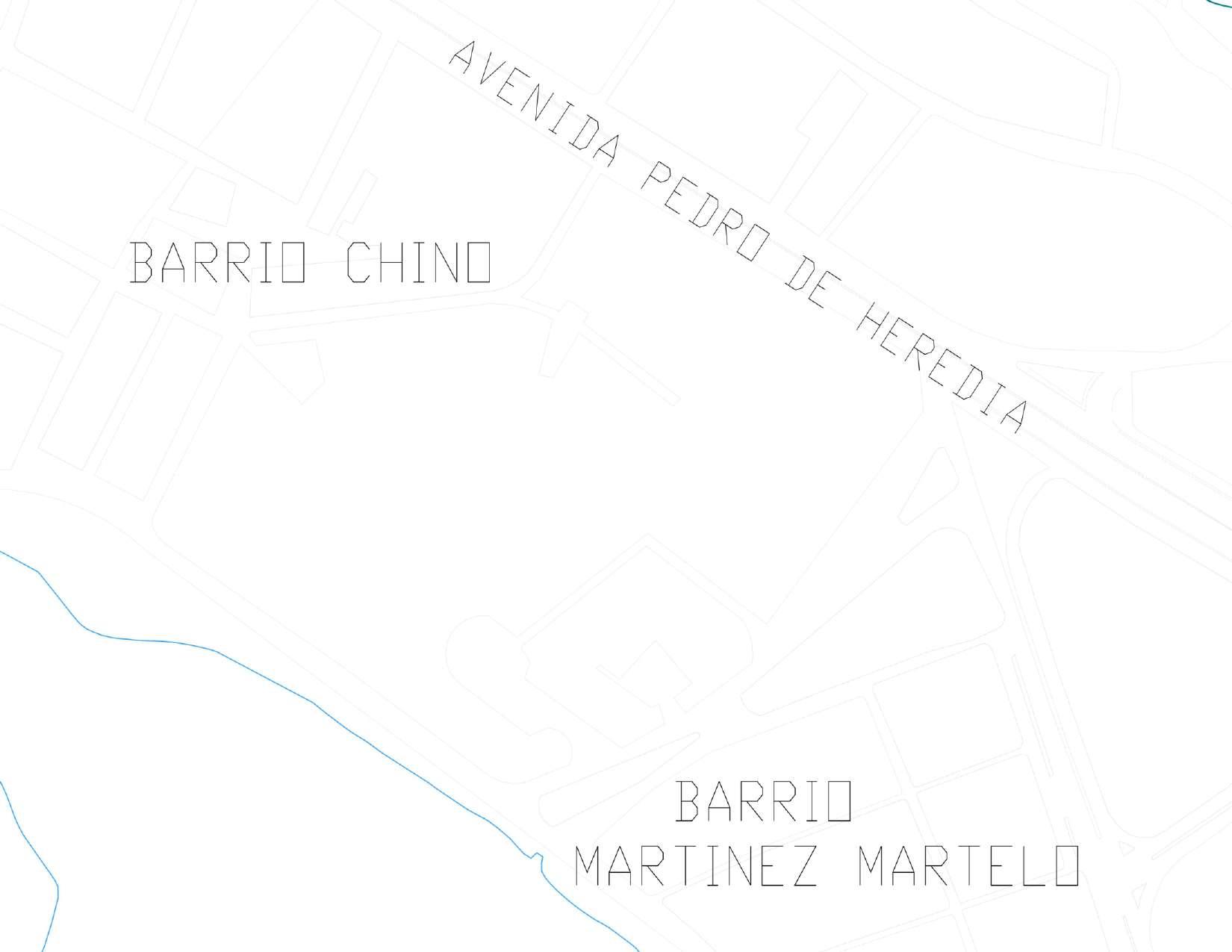

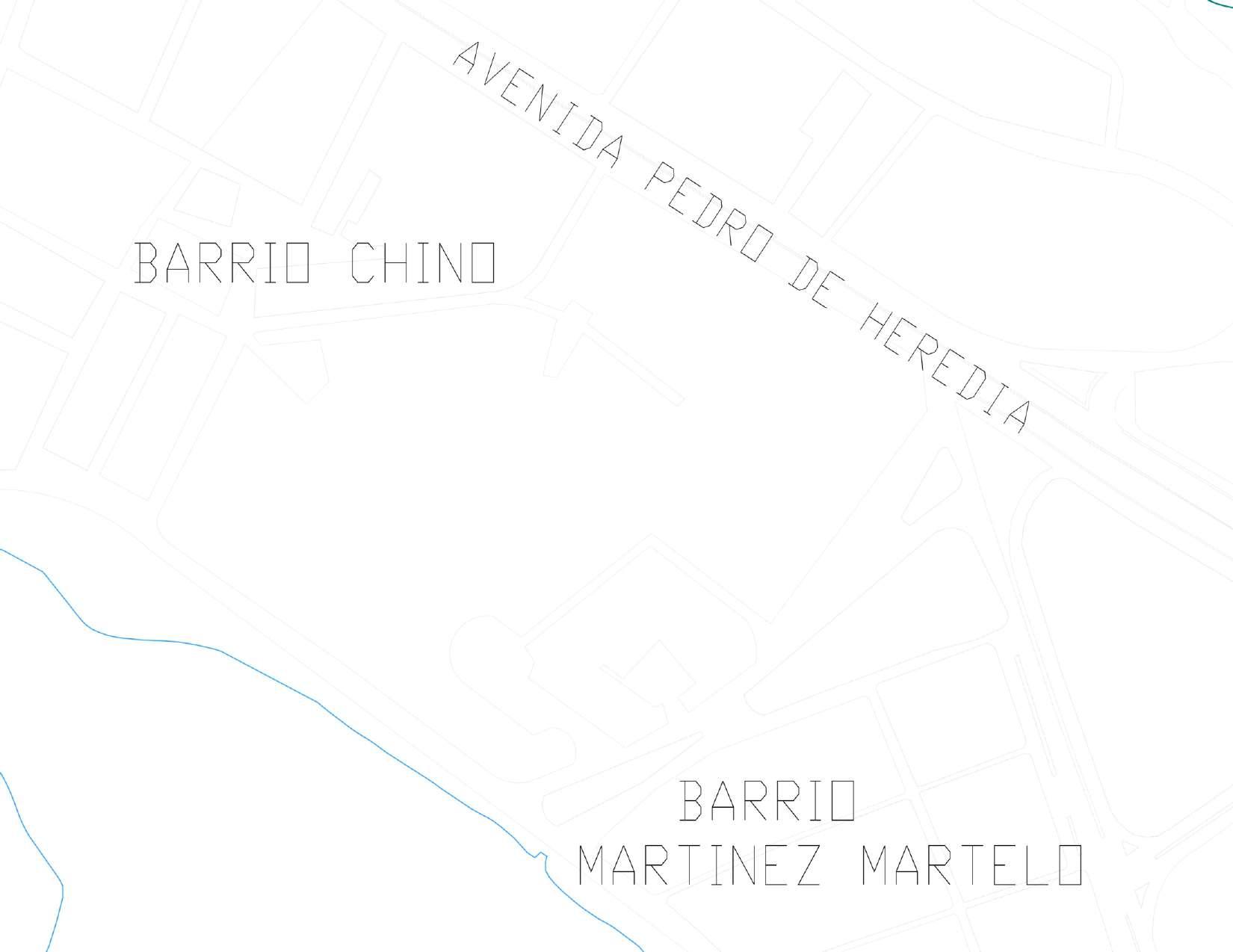

Barrio Chino y barrio
Martínez Martelo
Mar Caribe
Ciénaga de La Virgen
N N N
01 LOCALIZACIÓN
Bahía de Cartagena
N 9
El mercado de Bazurto comprende un sin número de actividades socio culturales, caracterizando al lugar como muestra de la cultura propia cartagenera, esto conlleva a diversas problemáticas ambientales y urbanas que actualmente están afectando la conexión entre las dinámicas urbanas de la ciudad y las dinámicas internas del mercado: Invasión al espacio público, deterioro y daño medio ambiental, conflictos vehiculares, son una muestra de cómo la desconexión entre la identidad del espacio y el desarrollo y evolución urbana del mismo generan afectaciones en toda la ciudad.

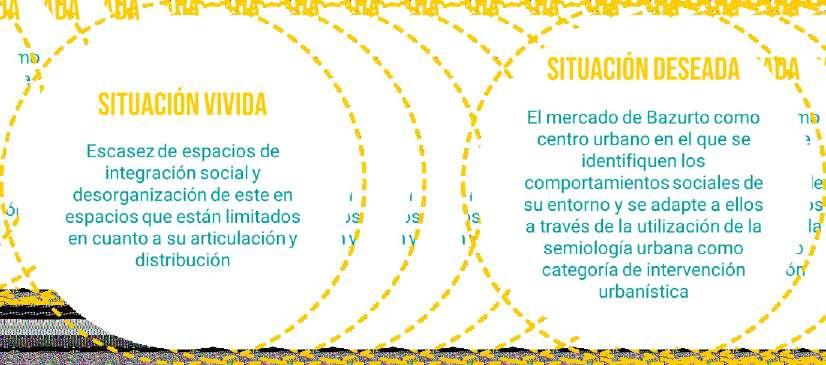

PROBLEMA
Desapropiación social y cultural del entorno urbano arquitectónico del mercado de Bazurto de Cartagena de Indias
PREGUNTA PROBLEMA
¿Es posible configurar el espacio urbano arquitectónico del mercado de Bazurto de Cartagena a través de la identificación y configuración de signos y elementos urbanos que permitan desarrollar una nueva arquitectura y urbanismo?
02
PROBLEMÁTICAS
10
CONCEPTUALIZACIÓN
Los principios de la contemplan la identificación de los signos urbanos a través de una lectura del semiología urbana territorio desde sus determinantes urbanas y principalmente sus actividades socio culturales. Esto conlleva un proceso de reconocimiento de elementos, espacios y formas que tienen un carácter identitario y que genera la apropiación de los espacios o del territorio urbano.
SEMIOLOGÍA URBANO
Todo lo que se percibe con los sentidos
Estudio de los signos
Las ciudades están compuestas por sociedades
Relacionado con la ciudad
Estudio de los signos dentro de la ciudad
Generan: Interacciones sociales
Forman las sociedades
Organizaciones espaciales
¿Cómo reconocer el territorio?
Organización dentro del espacio y protecciones solares
Los sistemas sociales son sistemas de comunicación
Las sociedades son sistemas sociales
Teoría de los sistemas sociales de Niklas Luhman
¿Cuál es la lectura urbana que genera el mercado de Bazurto
Colores
Comercialización y materialidad
Lectura urbana
Tamaño de los espacios y circulaciones peatonales y vehiculares internas
Conectividad marítima
03
S I G N O S 1 2 3 4 5 11
1. Reconocimiento del lugar de intervención
PROCESO DE CONCEPTUALIZACIÓN
2. Definición de las variables del contexto
Reconocimiento y análisis de las variables del contexto
3. Articulación de las variables en el lugar de intervención
4. Configuración del espacio urbano según la integración
5. y conectividad del contexto
6. carácter identitario
Extracción de elementos, formas y espacios con
La semiología urbana contempla la identificación de signos urbanos a través de un proceso de conceptualización que tiene por objetivo final identificar y reconocer elementos, formas y espacios que generen una nueva arquitectura y urbanismo adaptado a las características socio identitarias del lugar.
Generación formal de los espacios a intervenir
7. Generación formal de una nueva arquitectura y urbanismo
8. adaptado al contexto socio cultural
12
04
ANÁLISIS CONTEXTUAL
Mar Caribe
Antiguo mercado de Getsemaní
Ciénaga de La Virgen
Mercado de Bazurto
Los mercados o plazas públicas de la ciudad de Cartagena históricamente han estado ubicados en cercanías a cuerpos de agua para facilitar el transporte de mercancías desde las islas
Por ende, la ubicación del mercado de Bazurto es estratégica para lograr la conectividad entre el entorno marítimo y el terrestre
Bahía de Cartagena
Mercado de Santa Rita
Propuesta de nueva central de abastos
13

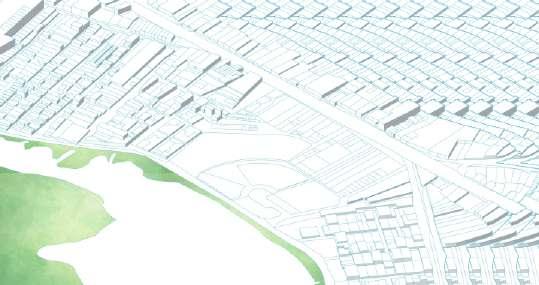

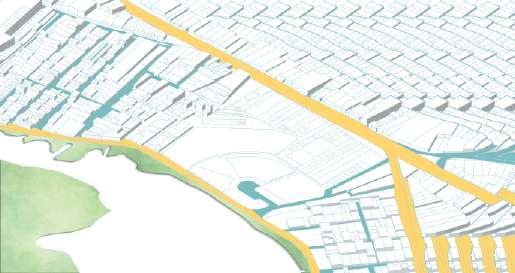

ESCALAS SISTÉMICAS MACRO MESO MICRO

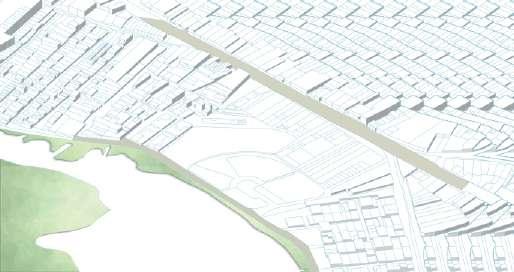

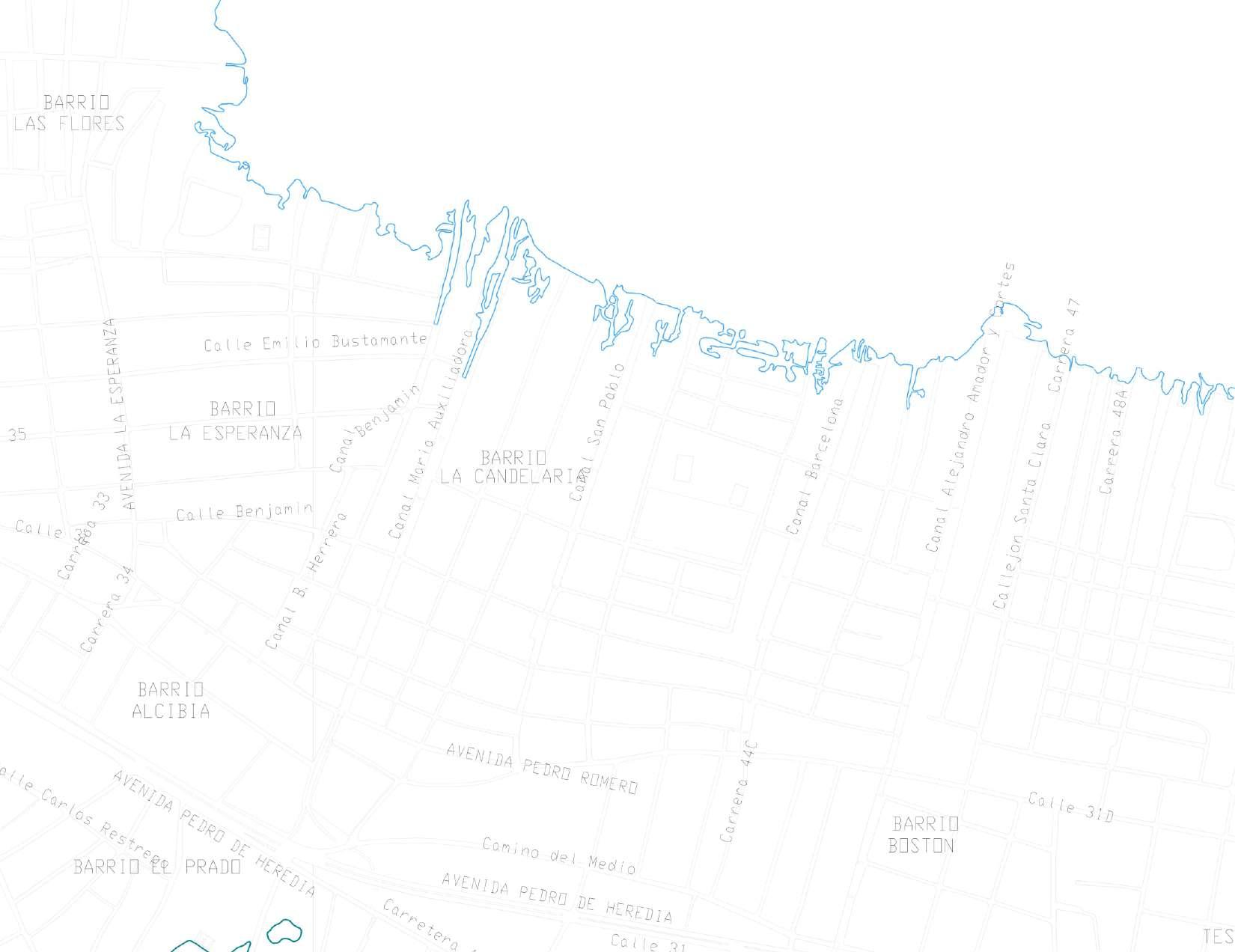

SISTEMA VIAL
14

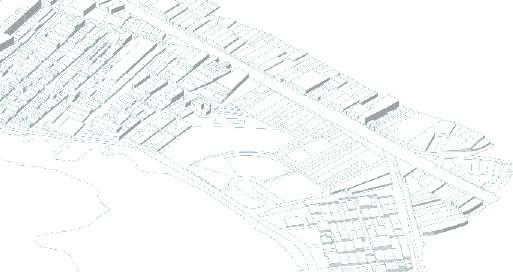

MEDIO AMBIENTAL SOCIO CULTURAL
PROPUESTA FORMAL - ESPACIAL

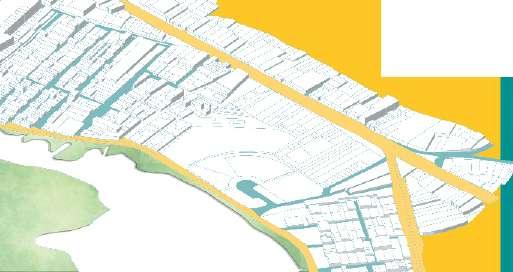

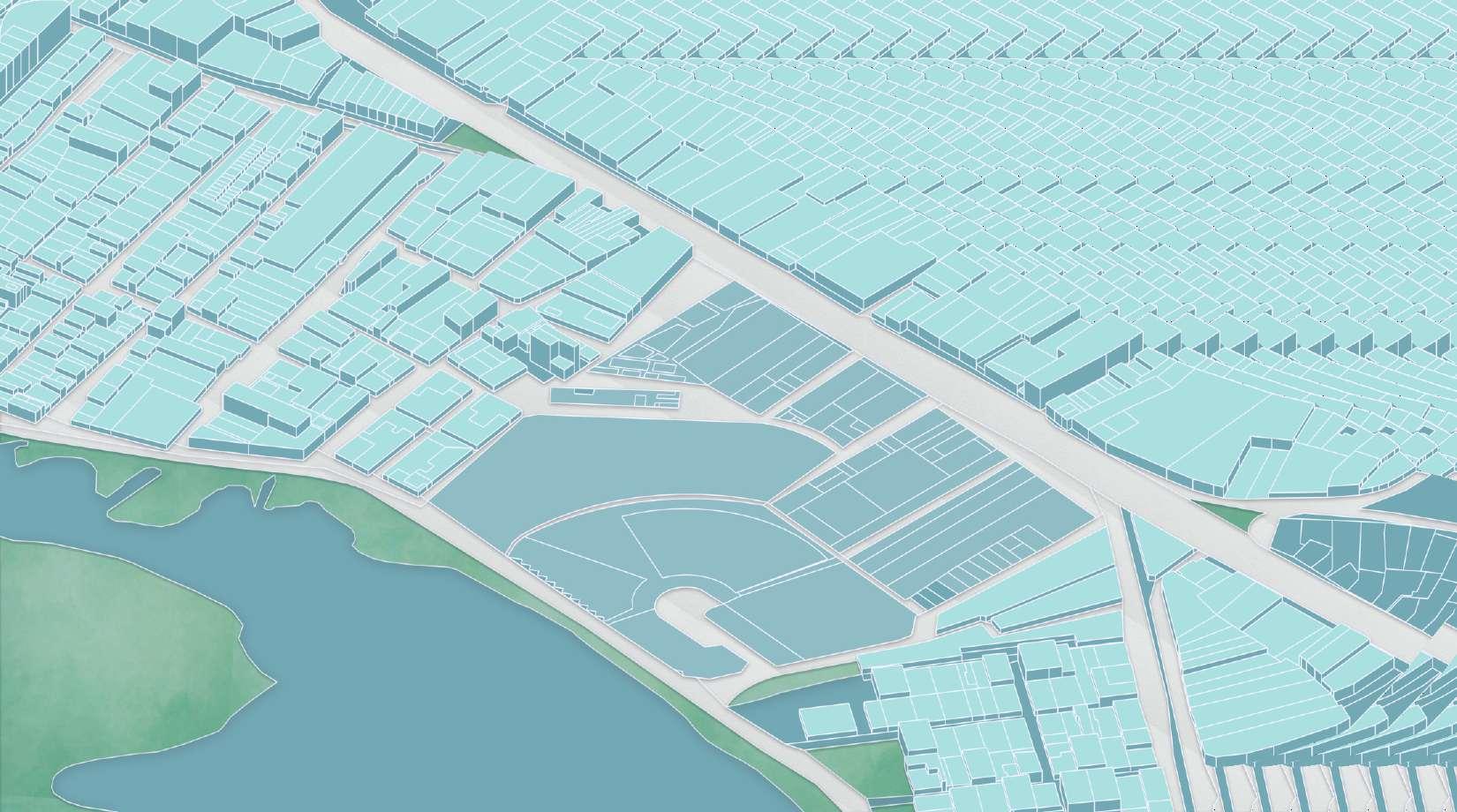

Configuración del espacio urbano

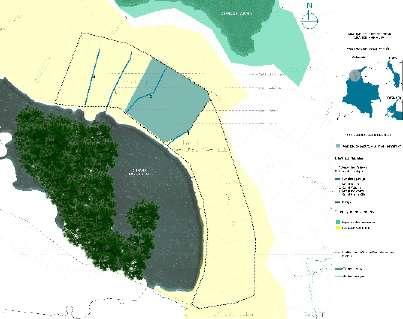

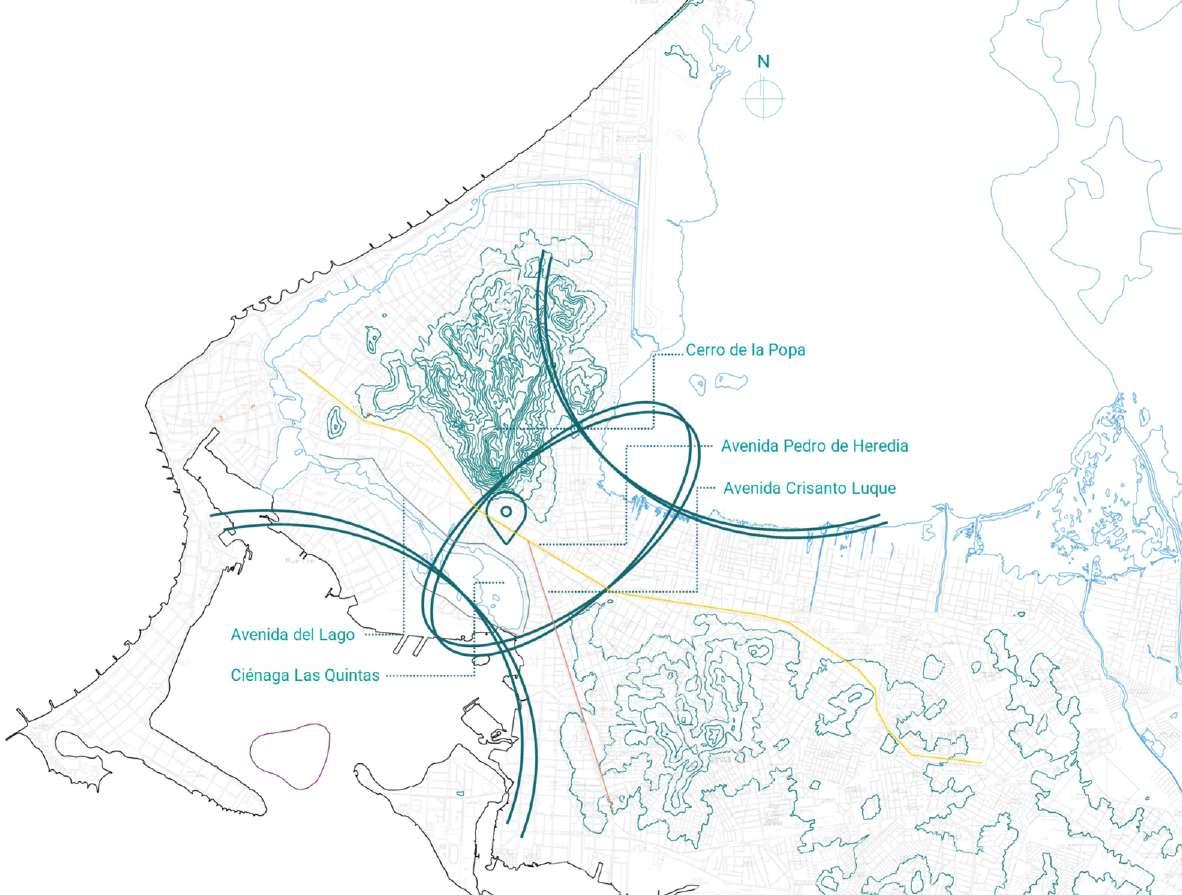

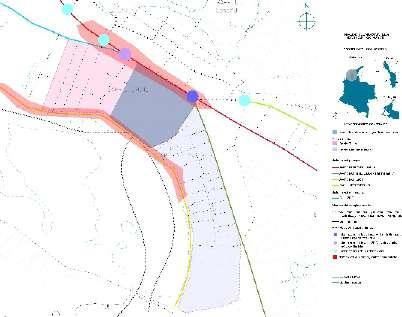

Articulación de la avenida Pedro de Heredia con la avenida El Lago a través de vías secundarias

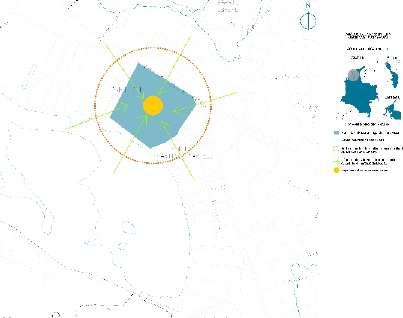

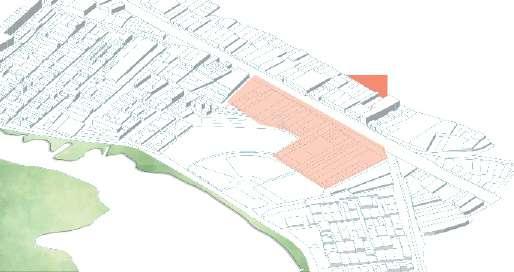

Radio de acción que delimita el área de intervencióndefinido por el alcance de la actividad comercial
Esquema de configuración del espacio a intervenir
Ingreso
Conexiones Centro Comercios
Punto de ingreso principal
Congestión vehicular
Espacios generales en el mercado
Integración de los elementos
Delimitación del área de intervención
6. Pasajes peatonales
Configuración y geometría del área de intervención
Ubicación esquemática de los muelles
Locales comerciales privados- se realizará intervención sólo a los pasajes
05
1. Entrada principal
2. Conexiones laterales
3. Punto central de mayor interacción social
4. Zonas de conexión con las islas
5. Pasajes comerciales
Ciénaga Las Quintas N Ciénaga Las Quintas N Ciénaga Las Quintas Ciénaga Las Quintas Ciénaga Las Quintas N Ciénaga Las Quintas
Ciénaga Las
N 1 2 3 4 5 6
Quintas
15
16

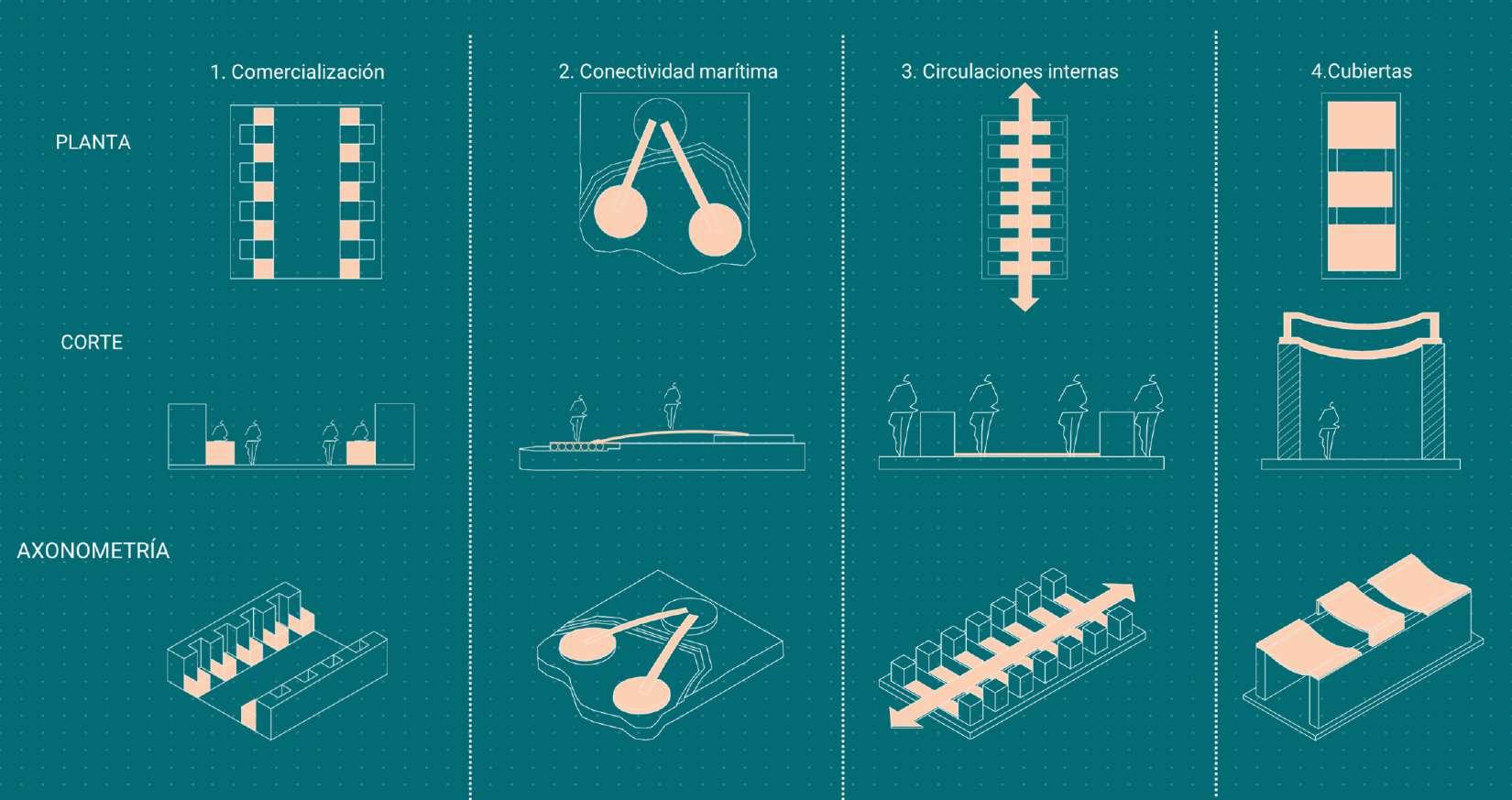

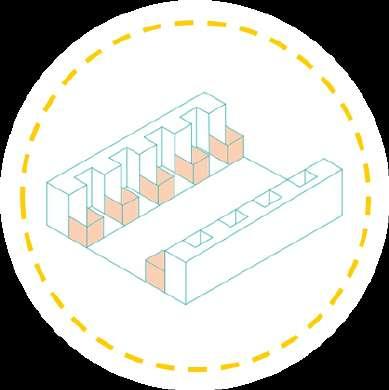

1 2 3 4 Conectividad marítima Comercialización Circulaciones internas Cubiertas
05
17
PROPUESTA FORMAL - ESPACIAL Signos
4 3 2 1 18

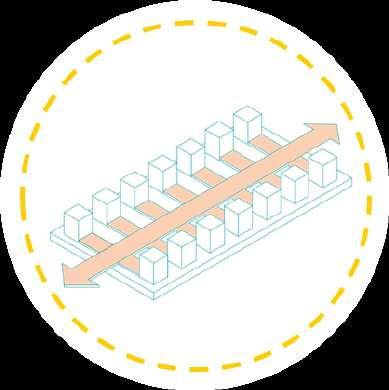

REPRESENTACIÓN DE LOS SIGNOS DIAGRAMAS
19
REPRESENTACIÓN
DE LOS SIGNOS SOLUCIÓN ARQUITECTÓNICA
20
1 2 3
Ciénaga Las Quintas
4 1 N 21
Ciénaga las Quintas
1 4 3 2 22

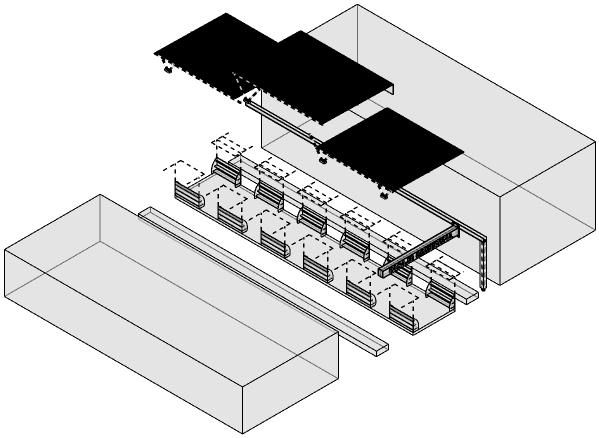

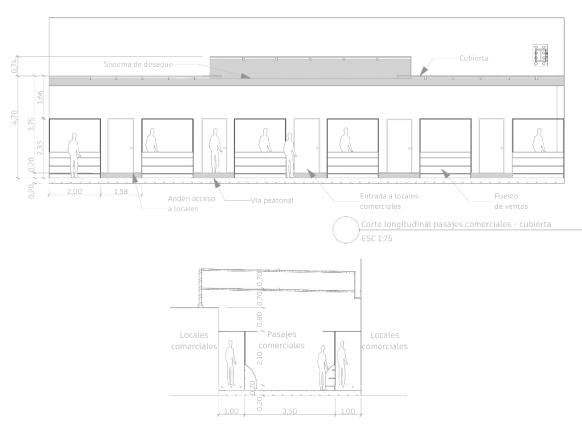

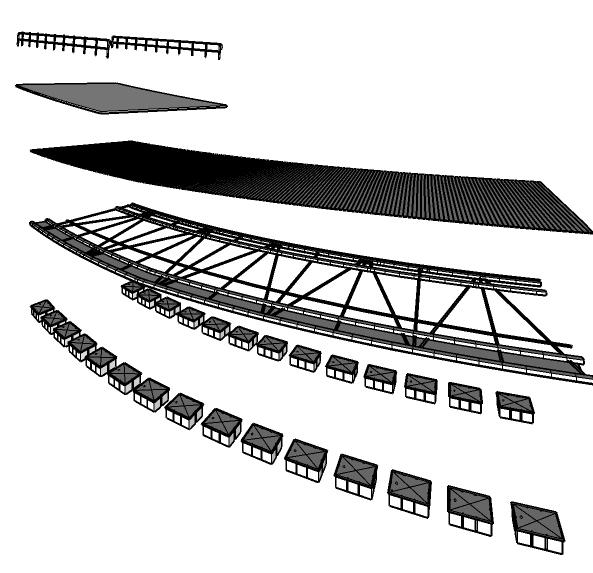

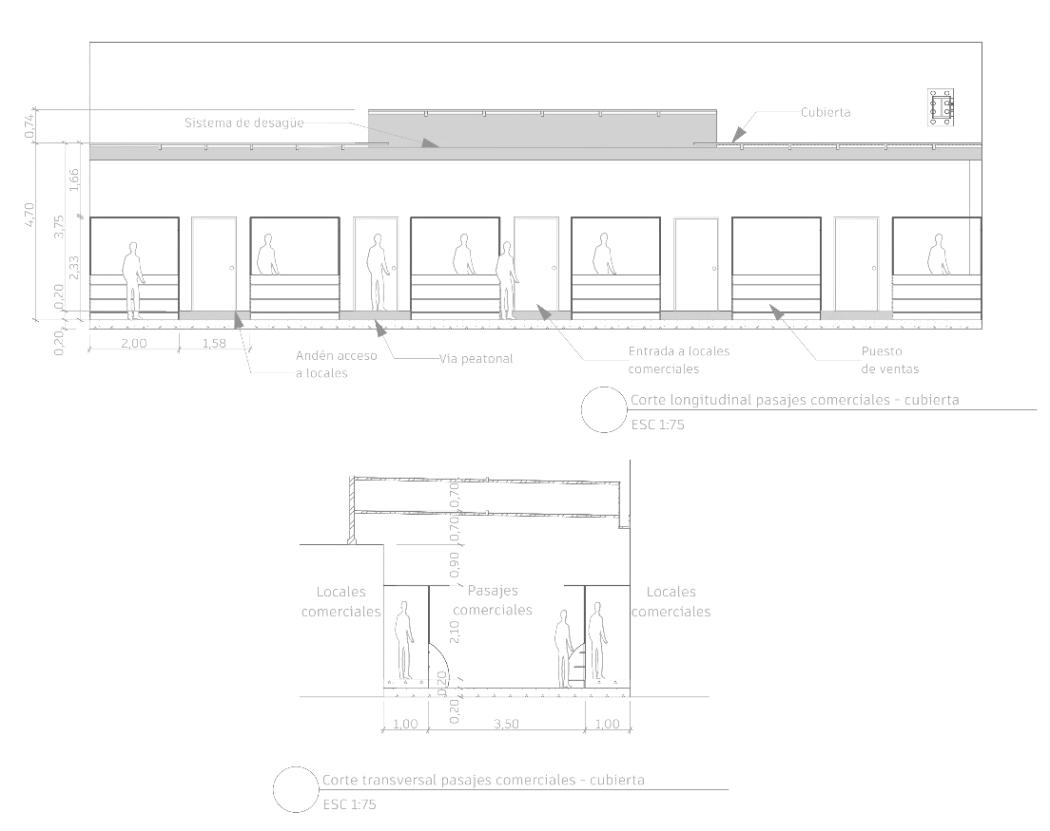

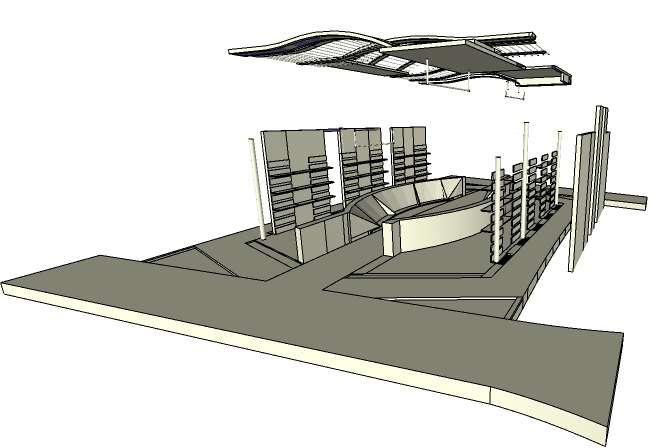

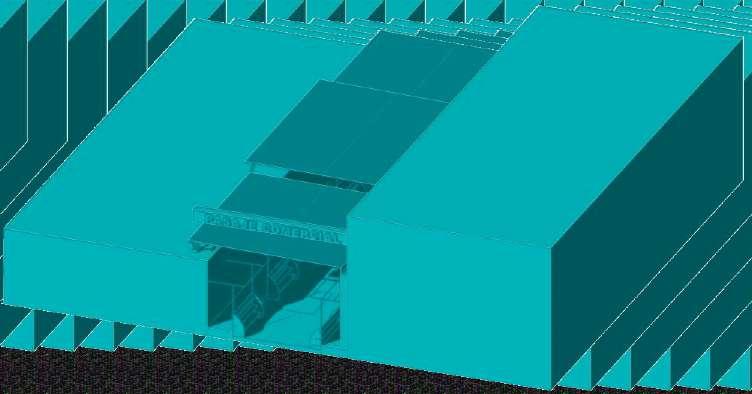

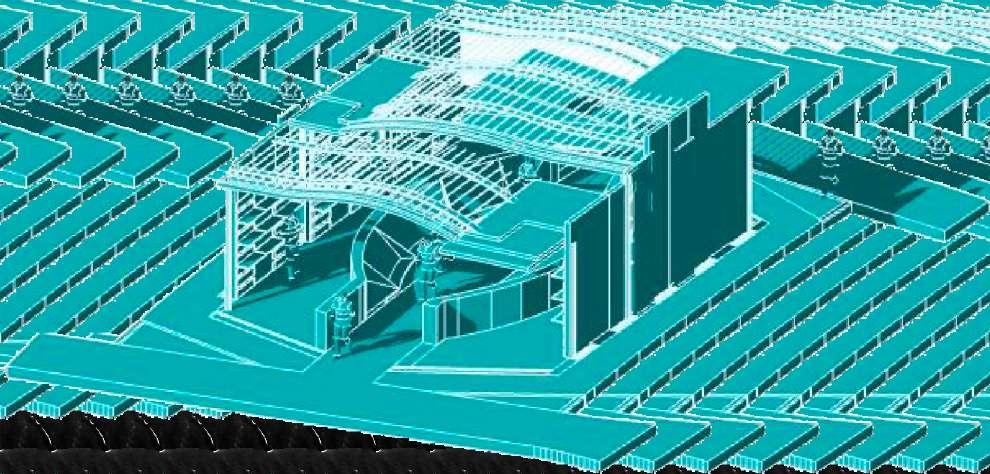

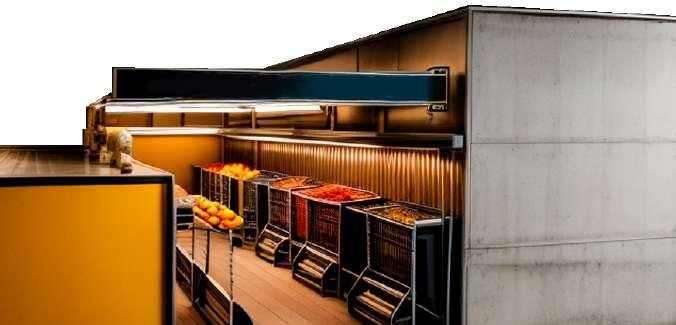

Signo de comercialización y cubiertas
Sistema inteligente de iluminación natural con policarbonato celular
Sistema de desagüe
Comercio a través
de módulos
23

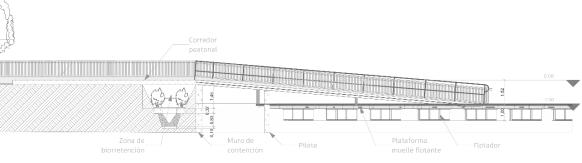

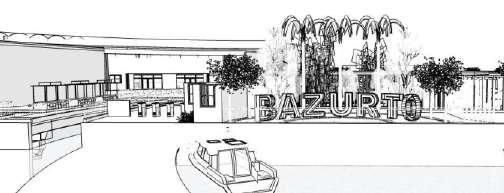

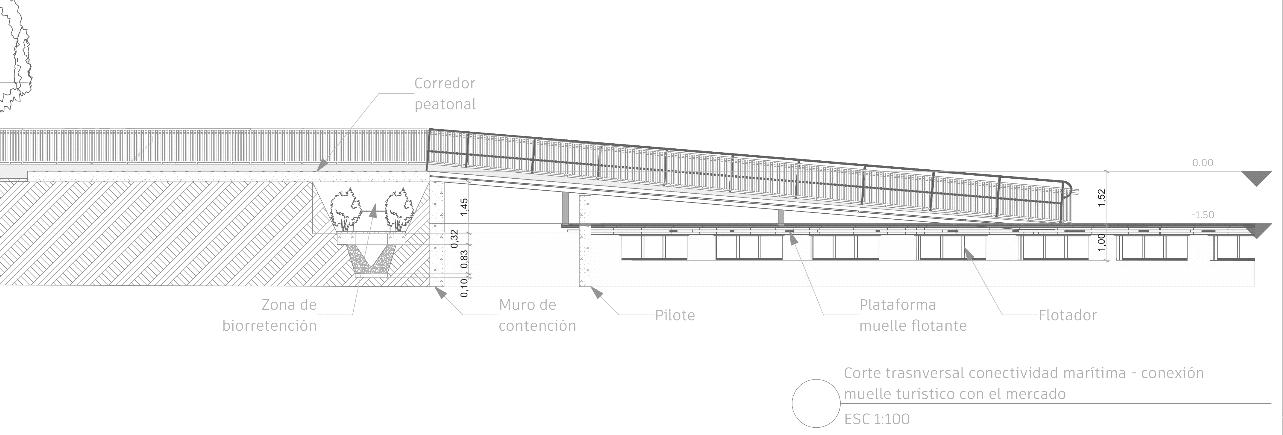

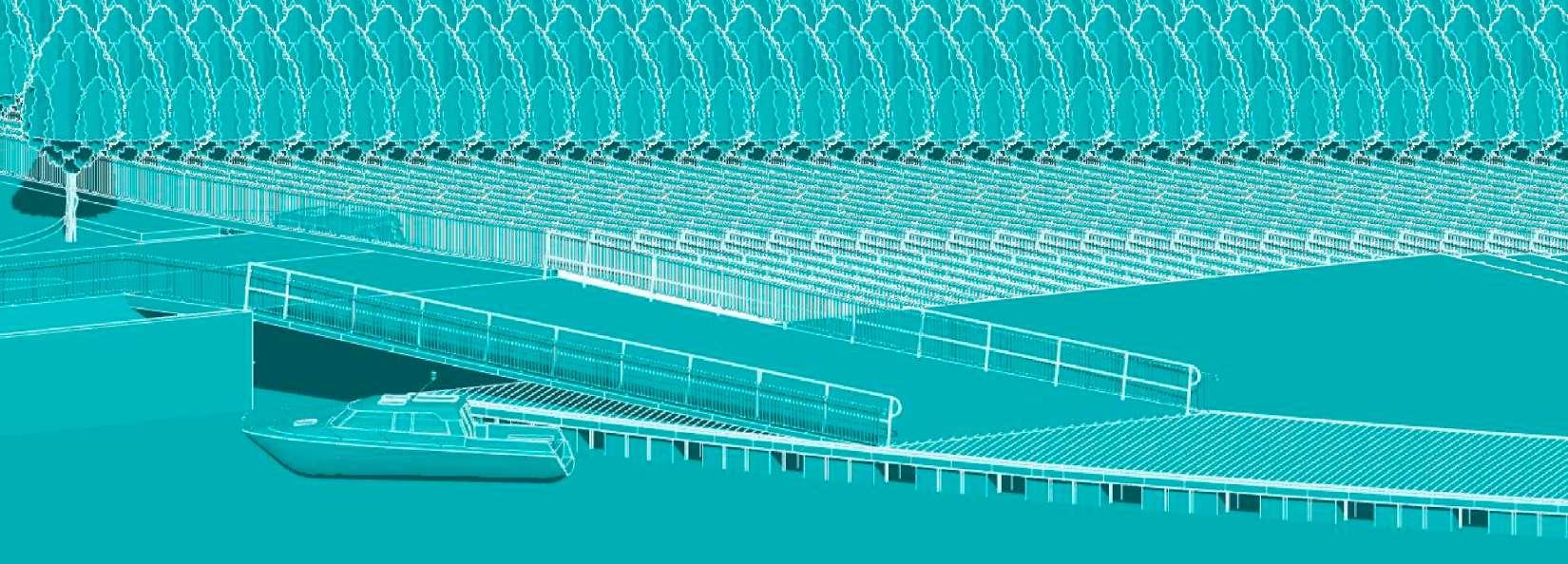

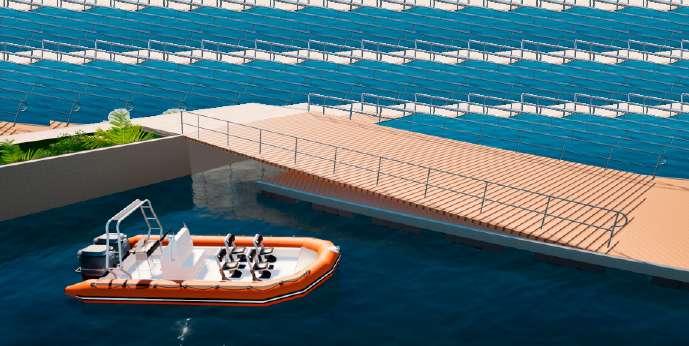

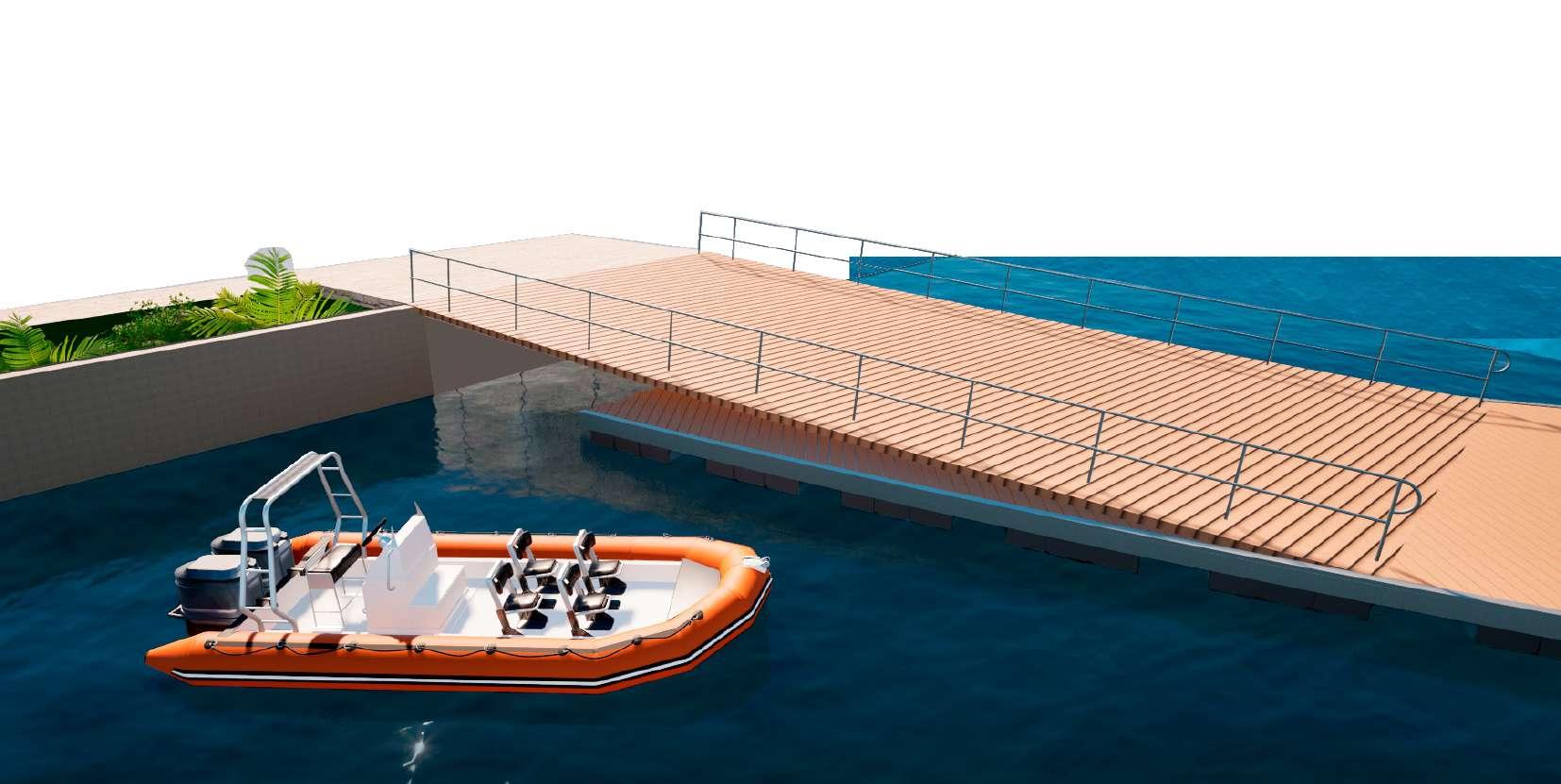

Signo de conectividad marítima
Pasamanos en aluminio naval
Pasarela de acceso en madera cumarú, wpc o fibrocemento
Recubrimiento de madera cumarú, wpc o fibrocemento
Estructura del muelle en aluminio naval
Flotadores de resina de polietileno de alta densidad
24

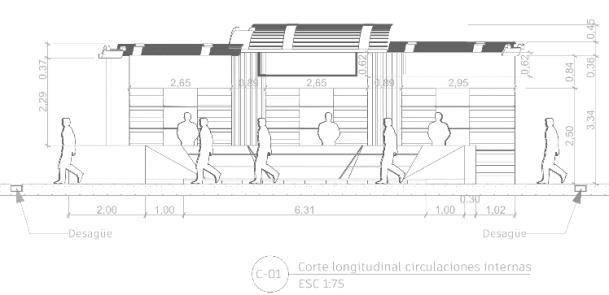

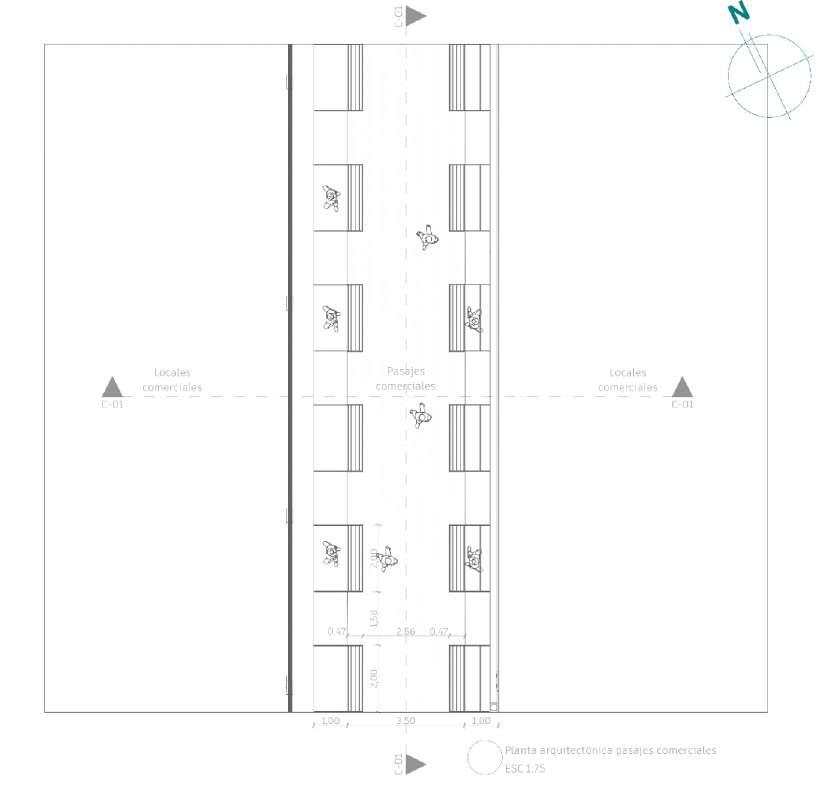

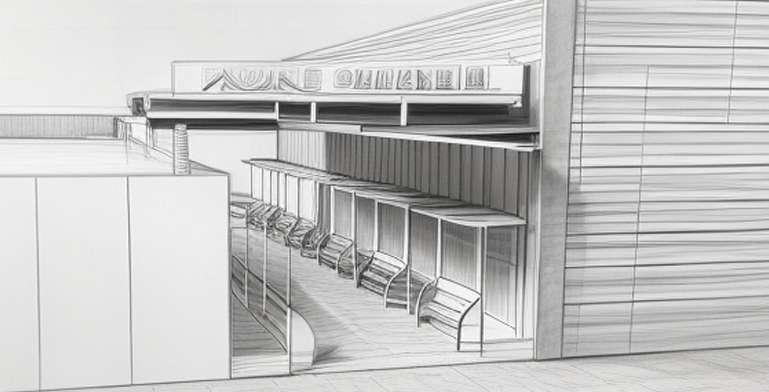

culaciones internas

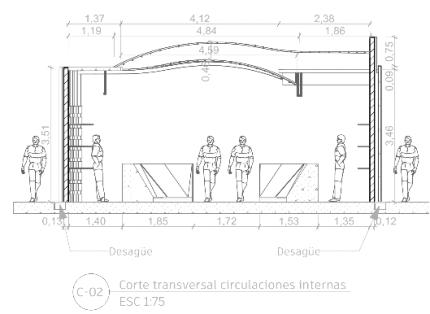

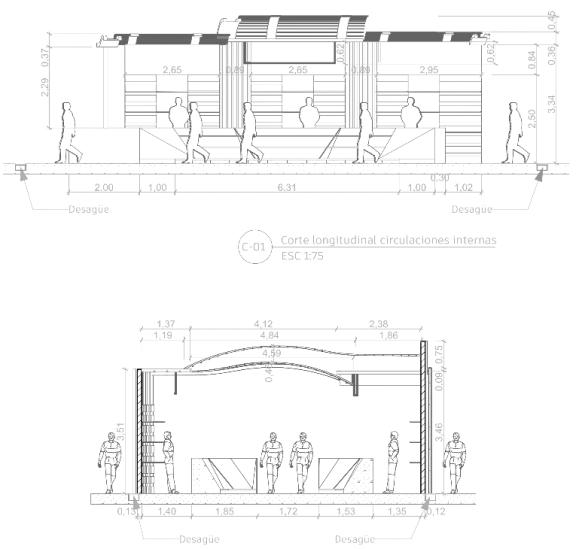

Cubierta con ondulaciones para darle similitud con la cubierta del edificio del mercado
Muros de mampostería para la exhibición de productos N
Exhibición de productos
25
26
PROPUESTA FUNCIONAL
Actual
AvenidaPedrodeHeredia
USODESUELO RESIDENCIALTIPOA
MITIGACIÓNENTRELASAFECTACIONES DELUSOCOMERCIALCONEL RESIDENCIAL
ZONASCOMERCIALESDEBAJOIMPACTO
1 Zona de alta interacción cultural
2 Zona pasiva Corredor peatonal El Lago
3 Conexión de las vías internas con la trama urbana
4 Zona de alta productividad Destinada a locales comerciales
5 Espacios comerciales con circulaciones establecidas - definición de accesos
6 Zonas de descarga y recolección de residuos
6 Zonas inundables Destinadas a la recreación y esparcimiento
6 Viaducto El Lago
A
Proyección viaducto El Lago
06
avenida del Lago
venida Crisanto Luque
Ciénaga Las Quintas Eje visual al Cerro de La Popa 27
Criterios funcionales
Relación de los espacios con el uso de suelo de los barrios y zonas colindantes
Relación de las zonas comerciales de alto impacto con las vías principales
Criterios para zonificar
Zonas inundables
Zonas residenciales
Uso comercial Aspectos visuales
Eje visual del Cerro de La Popa como eje articulador de los espacios
Zonas de recreación y de preservación
Bajo impacto comercial, espacio público y de recreación
Avenida Pedro de Heredia
Cerca de vías principales
AvenidaCrisantoLuque
Deben ser espacios al aire libre
Comercio de bajo impacto
Comercio de gran impacto
Plaza principal y zona cultural
Centro de educación

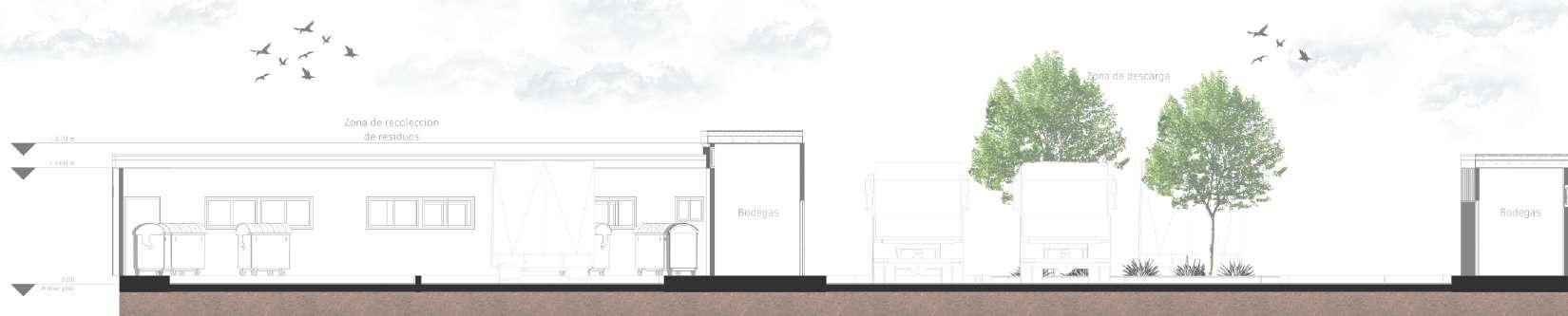

Zona de servicios (zona de descarga, recolección de residuosy baños públicos)
Zona de esparcimiento
Conexión marítima
ActualavenidadelLago
N
Ciénaga Las Quintas
28
PROPUESTA TÉCNICA - TECNOLÓGICA
Mitigación de inundaciones pluviales

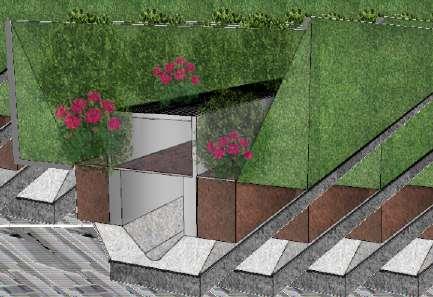

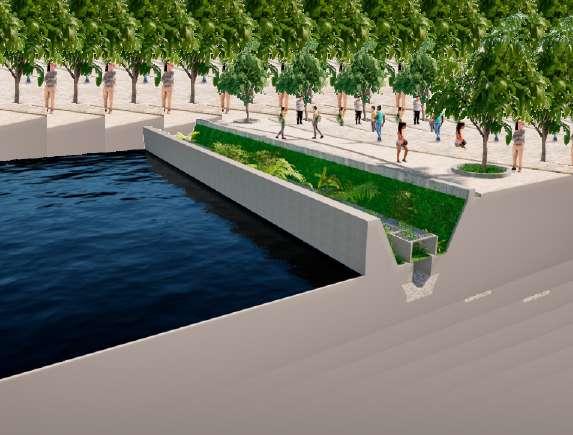

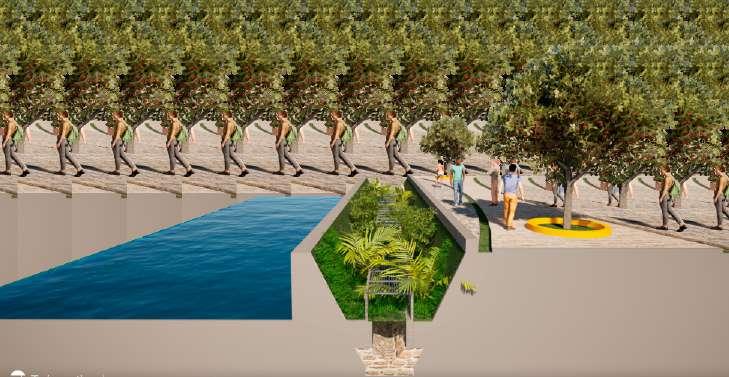

Áreas de biorretención
Almacenamiento para el volumen de agua
Mezcla de suelo de biorretención
Drenaje
Base de grava
Pavimentos permeables

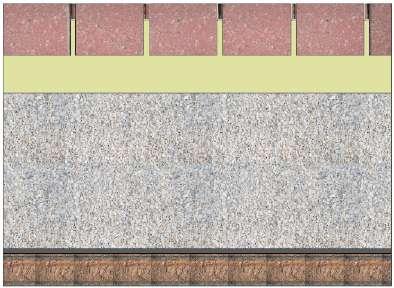

Superficie permeable
Capa de transición
Sub base permeable
Geotextil
Suelo natural
Soluciones arquitectónicas de los signos
Comercialización y cubiertas
Conectividad marítima
Circulaciones internas
Áreas de biorretención
Pavimentos permeables
Concreto permeable
Drenaje urbano Solución arquitectónica de los signos
07
29
N 30
Ciénaga Las Quintas
PROPUESTA COMPLEMENTARIAS DEL PROYECTO
Mitigación de inundaciones pluviales
El manejo de los productos y sus residuos, la conservación y comercialización de estos, el desarrollo de las actividades textiles y demás, complementan las funciones comerciales del mercado.

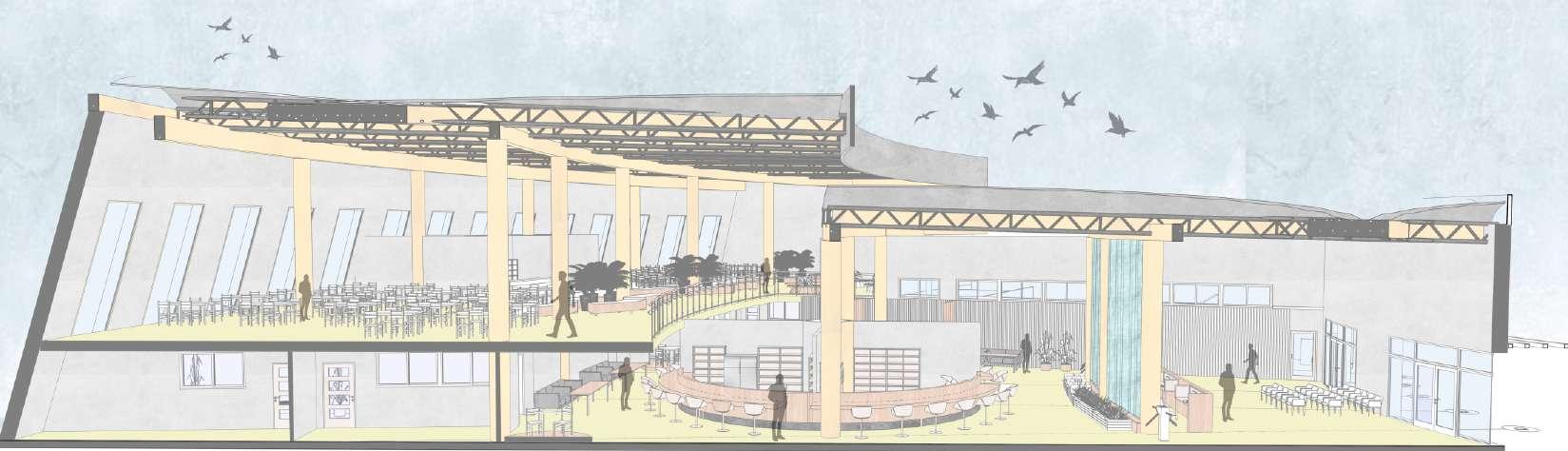

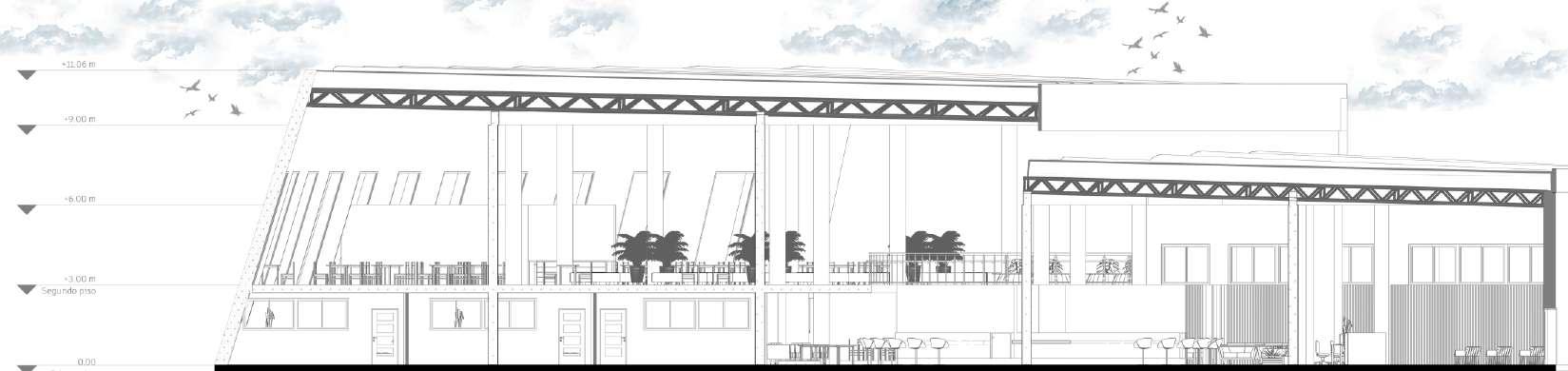

La propuesta contempla la a l t u r a d e e s t e e d i fi c i o , r e a l i z a n d o d o s p i s o s y dividiéndolos entre zonas educativas, de esparcimiento, administrativas y de servicios.

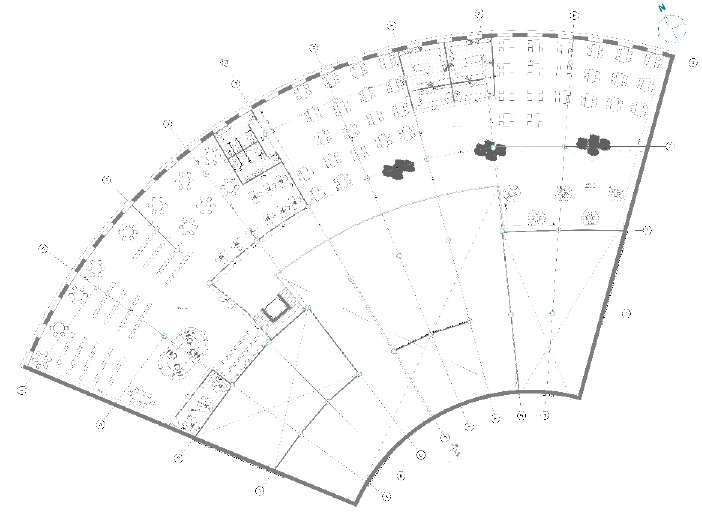

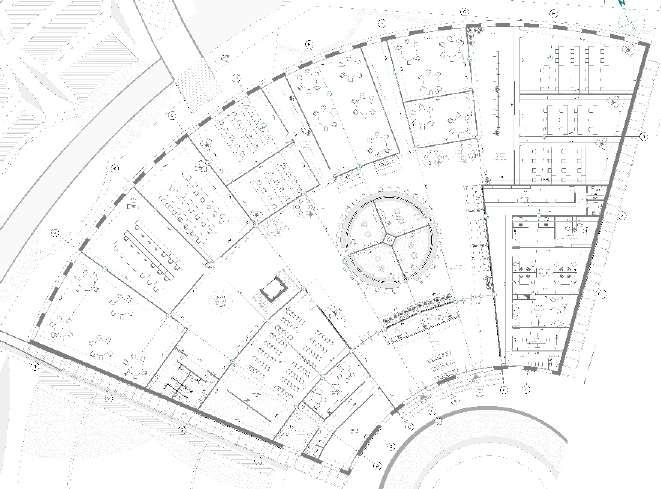

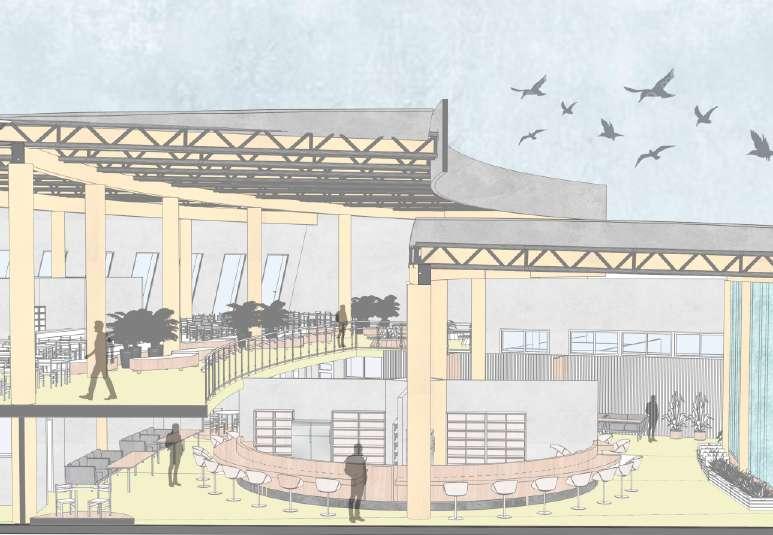

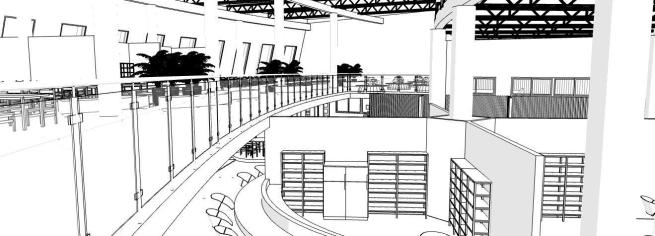

Planta arquitectónica segundo piso edificio 1 Bazurto contará con un centro de educación técnico productivo en el emblemático edificio del mercado, que rescate el valor arquitectónico de este mismo y genere una conexión con la actividad comercial del sector al desarrollar una educación enfocada al tipo de comercio que se desarrolla en el mercado.
Planta arquitectónica primer piso edificio 1
08
31
32
PROPUESTAS COMPLEMENTARIAS DEL PROYECTO
Ciénaga Las Quintas

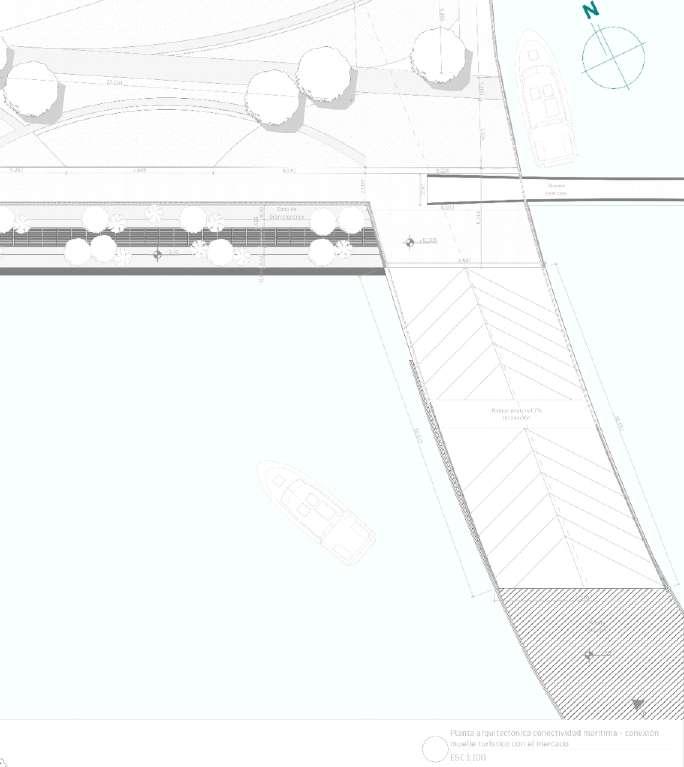

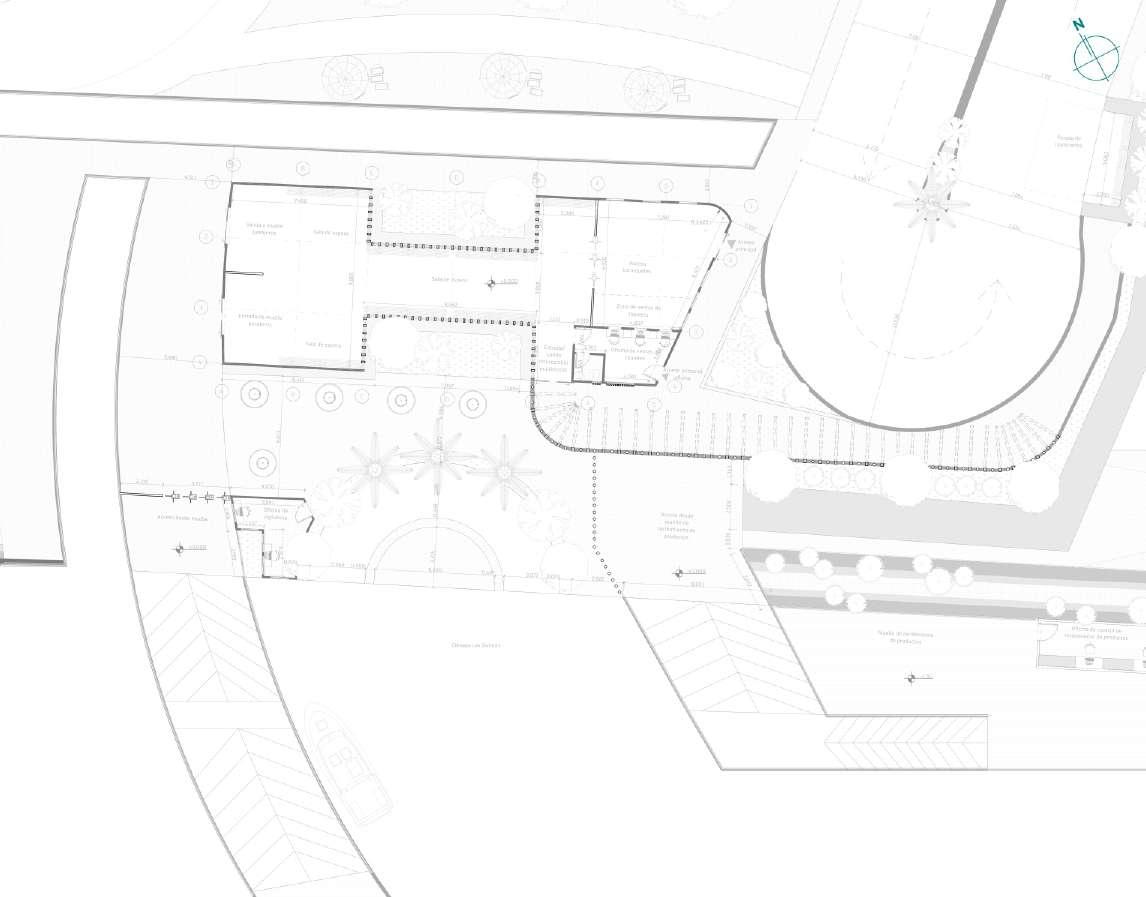

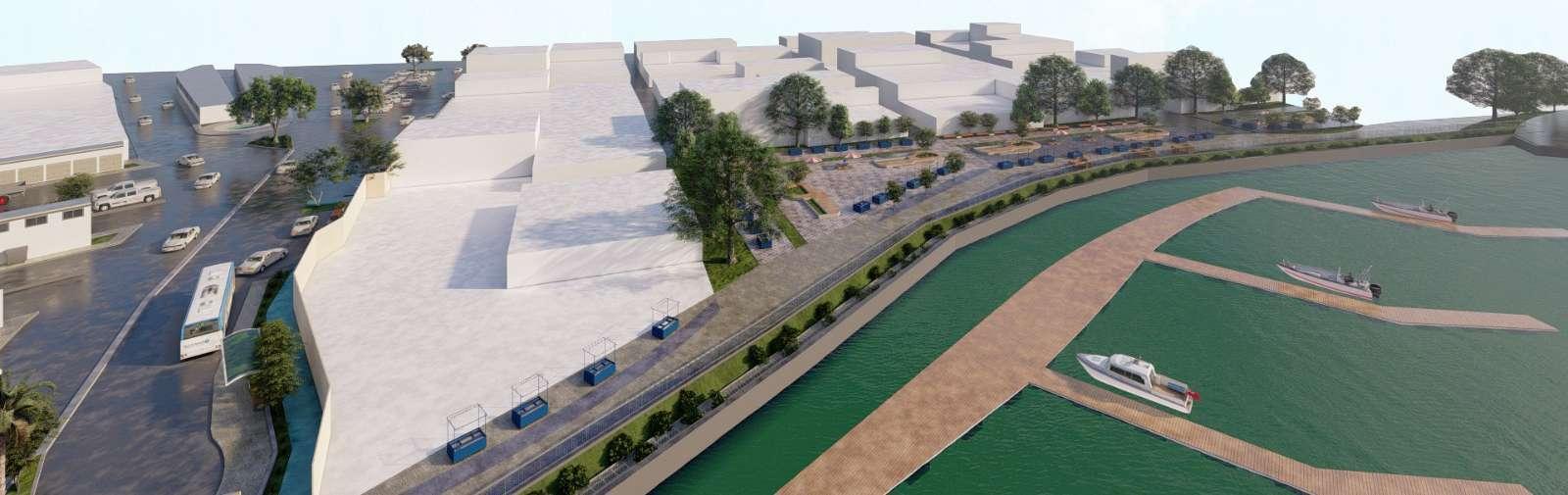

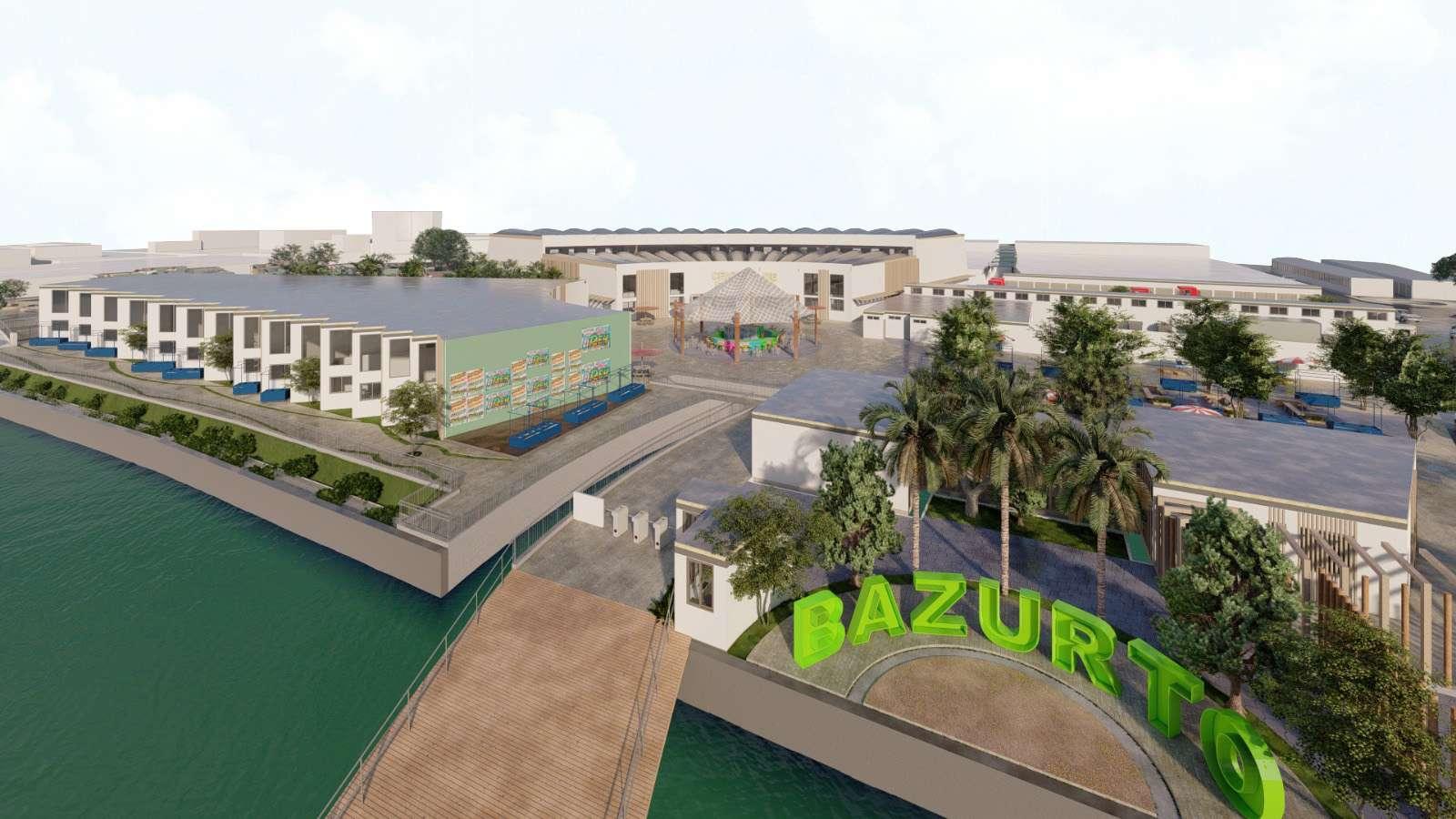

La identificación del signo de conectividad marítima genera la propuesta de establecer un espacio destinado a la estación multimodal del mercado de Bazurto, conectando la ciudad desde lo marítimo con lo terrestre y generando una permeabilidad urbana a través de la continuidad de las vías y la conexión entre la trama urbana y la configuración urbana de la propuesta general.
33
34
PROPUESTAS COMPLEMENTARIAS DEL PROYECTO

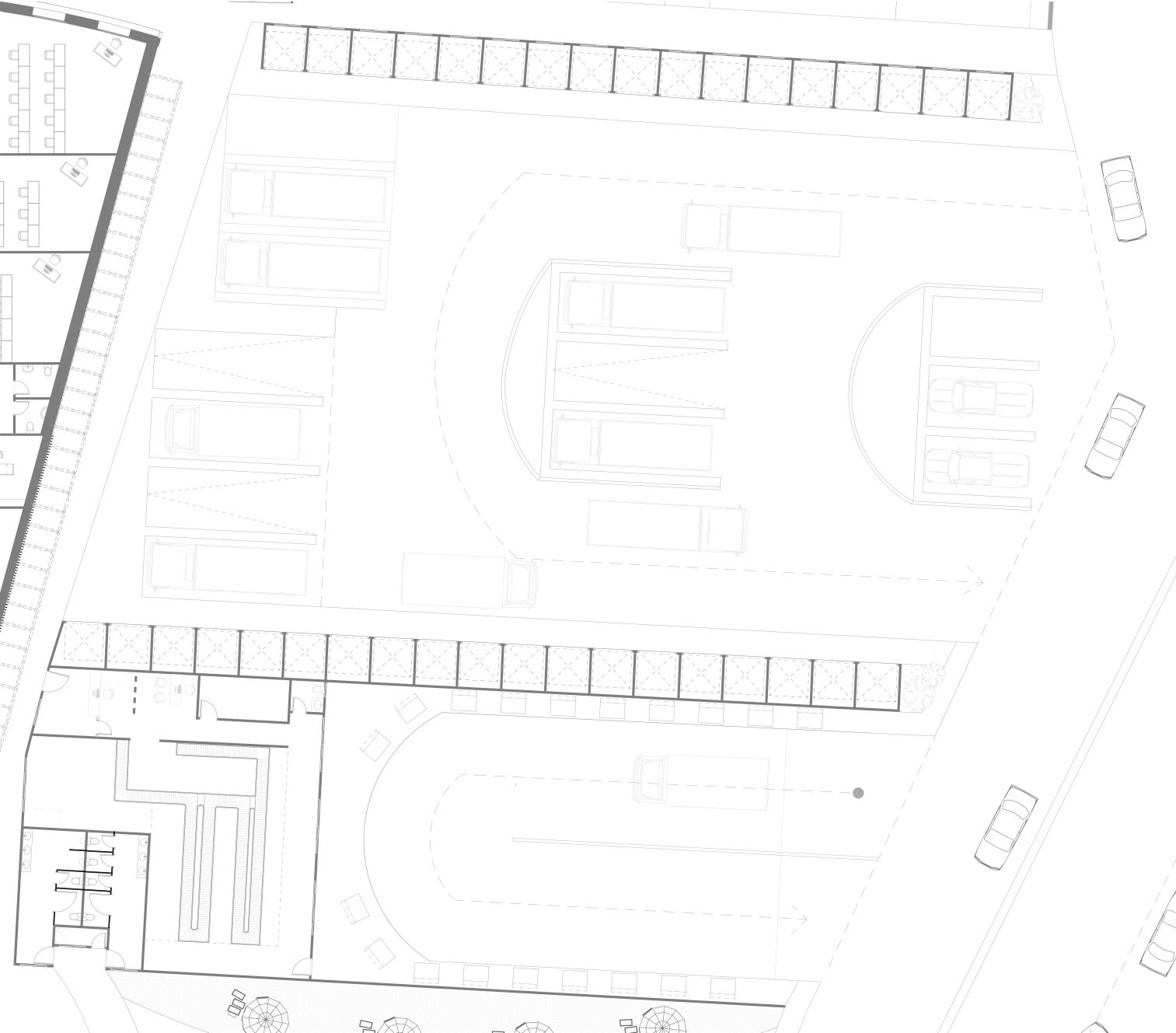

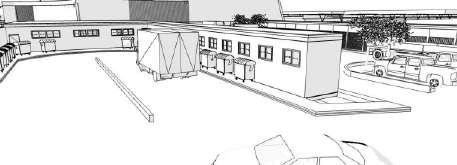

Al ser Bazurto un espacio urbano con a l t a a c t i v i d a d c o m e r c i a l y circulación peatonal, se plantea una zona específica dentro del proyecto para la descarga de productos, la recolección y aprovechamiento de residuos y para la zona de baños públicos.
Esto se ubica colindando con la vía secundaria que conecta con la avenida Pedro de Heredia para la eficiencia de los servicios de recolección de residuos de la ciudad y de las descargas de productos.
35
36

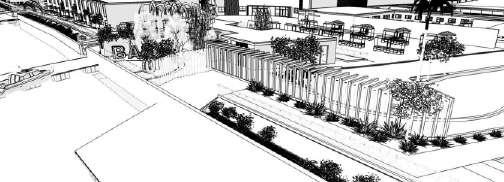

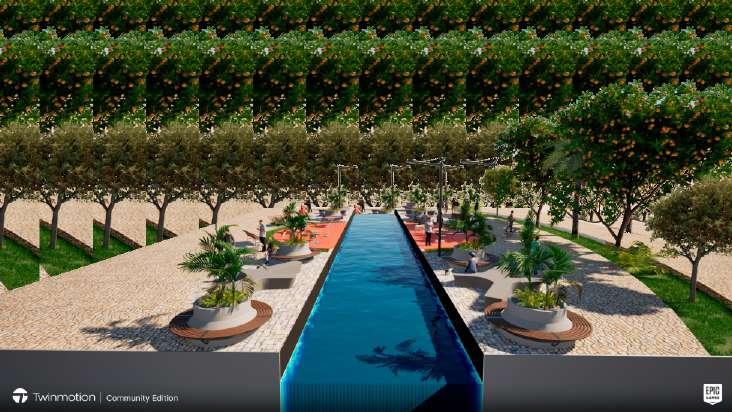

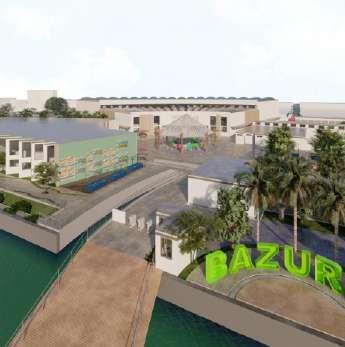

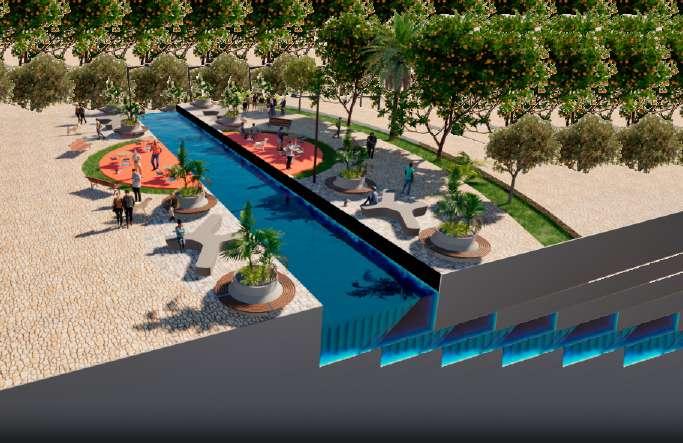

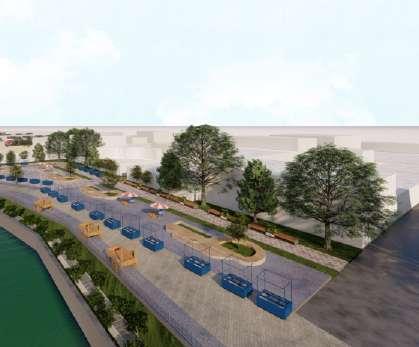

ARTICULACIÓN DE ESPACIOS
Marítimo + terrestre
Las Quintas Área de biorretención
Ciénaga

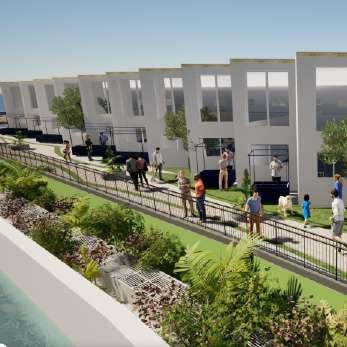

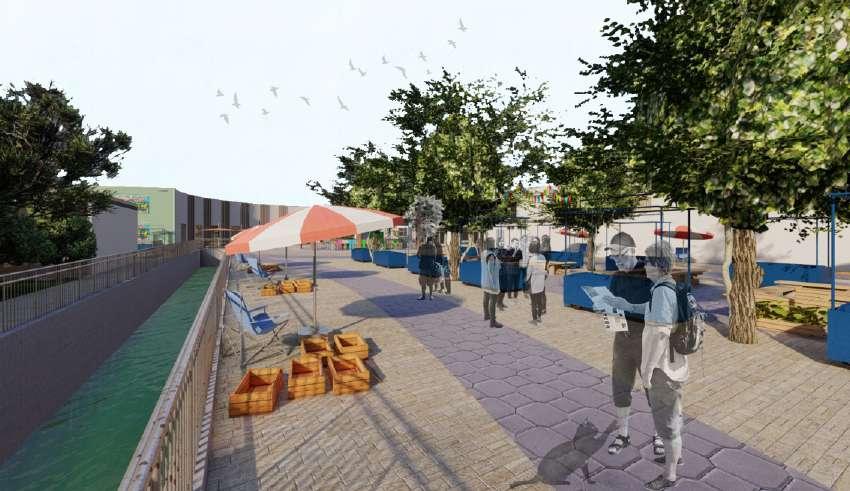

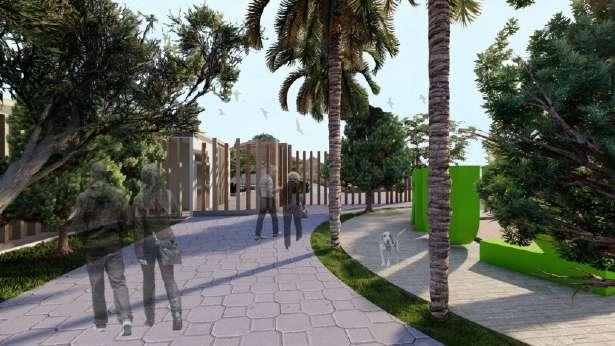

Corredor peatonal
Zonas verdes y arborización
Zona de juegos de mesa Senderos peatonales
Vinculación interna de la ciénaga
Ciénaga las Quintas
Área de biorretención
Sistema de drenaje urbano sostenible Visual
Articulación interna de la ciénaga las Quintas
Conexiones transversales
37

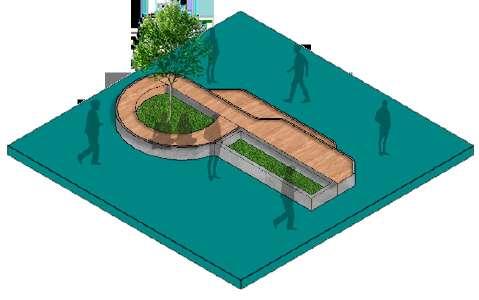

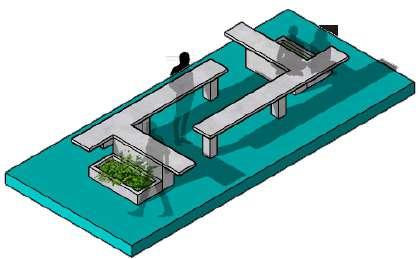

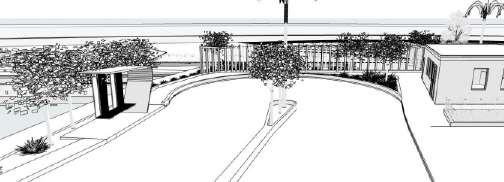

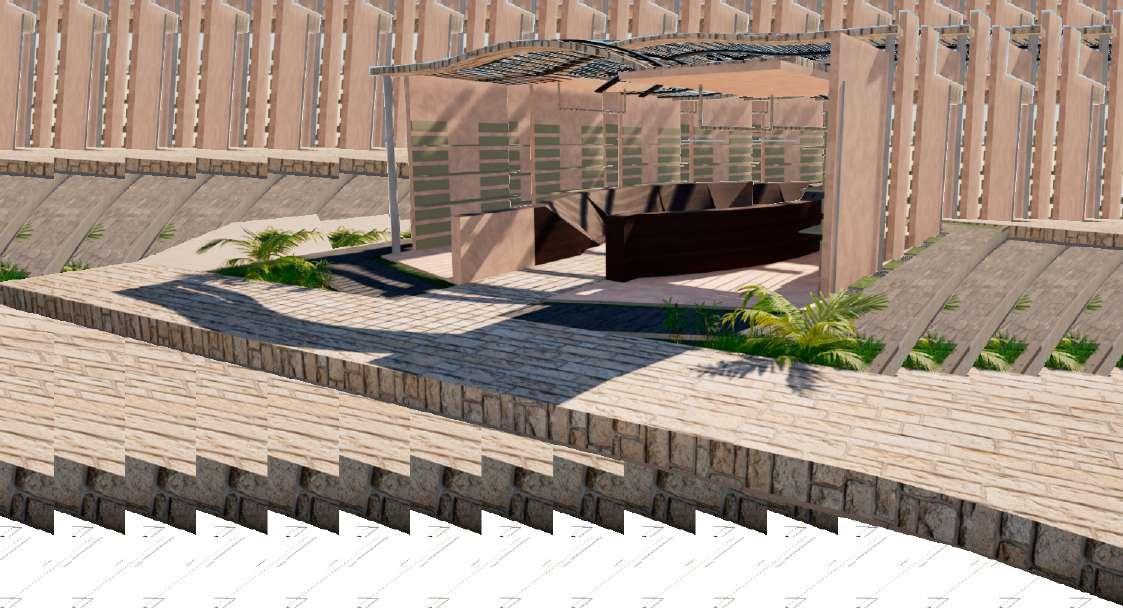

MOBILIARIO URBANO

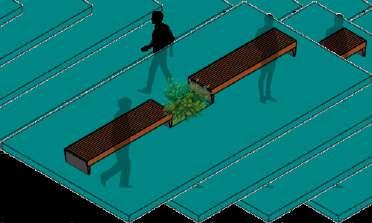

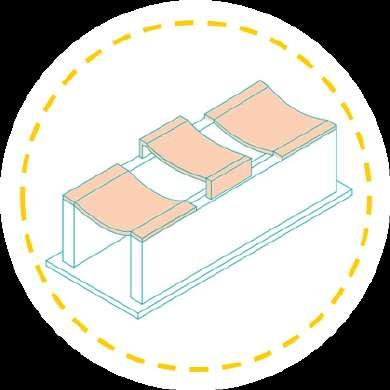

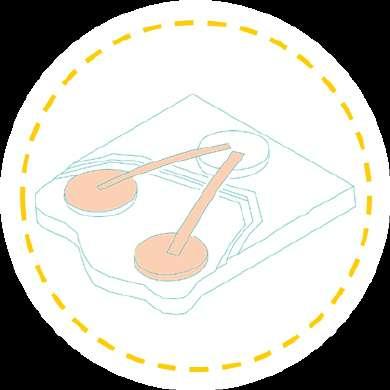

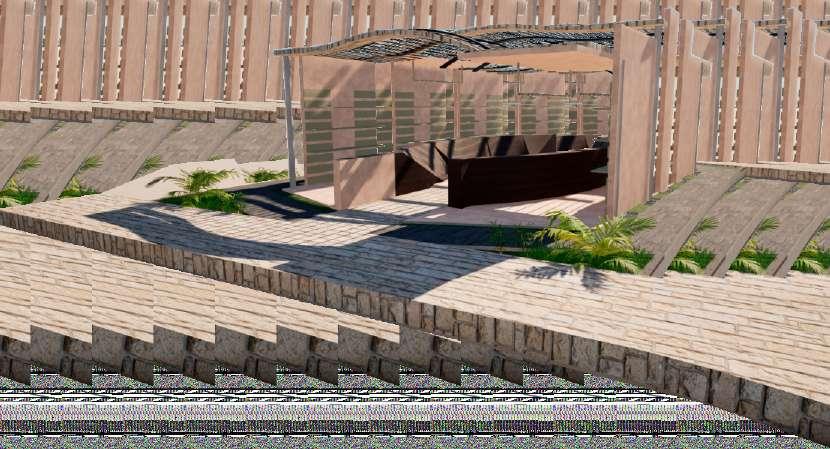

Espacios al aire libre para juegos de mesa Bancas para corredores lineales Mobiliario “conjunto” para espacios de interacción social

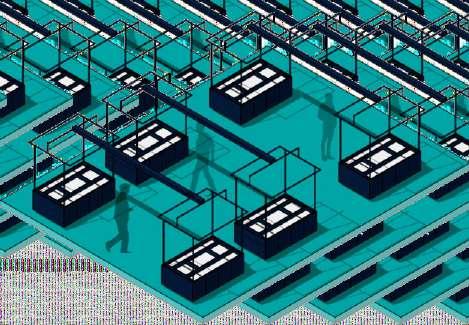

ESPACIOS COMERCIALES
Comercio ambulante
38

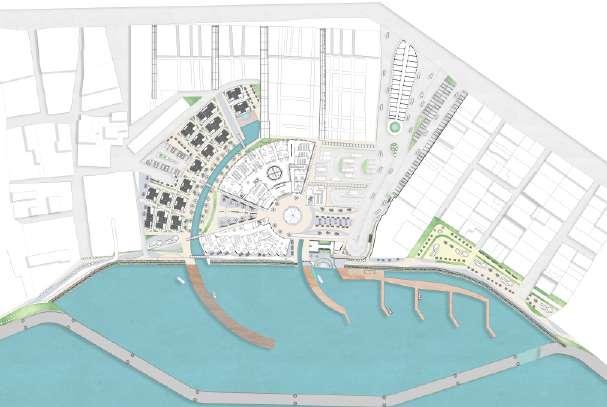

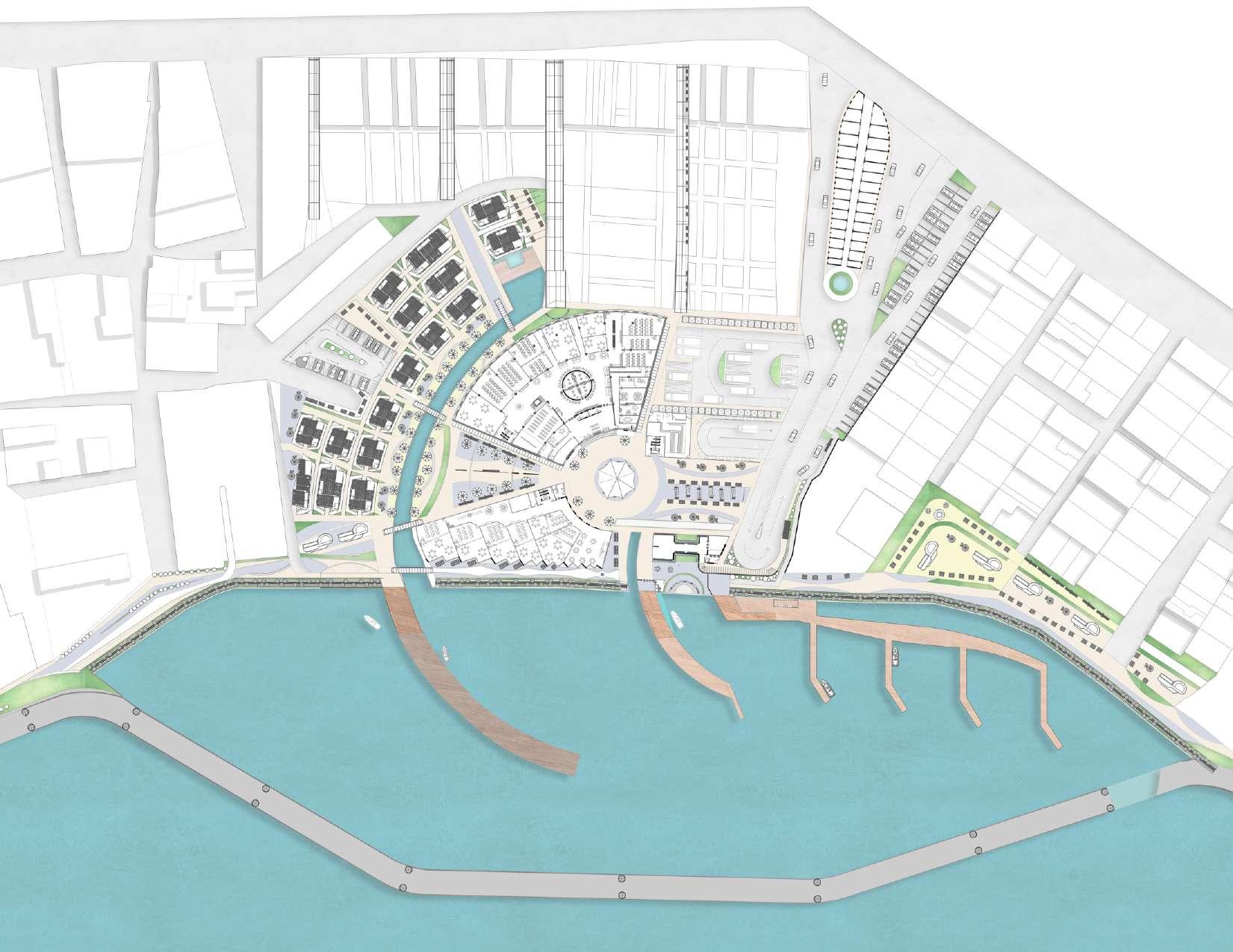

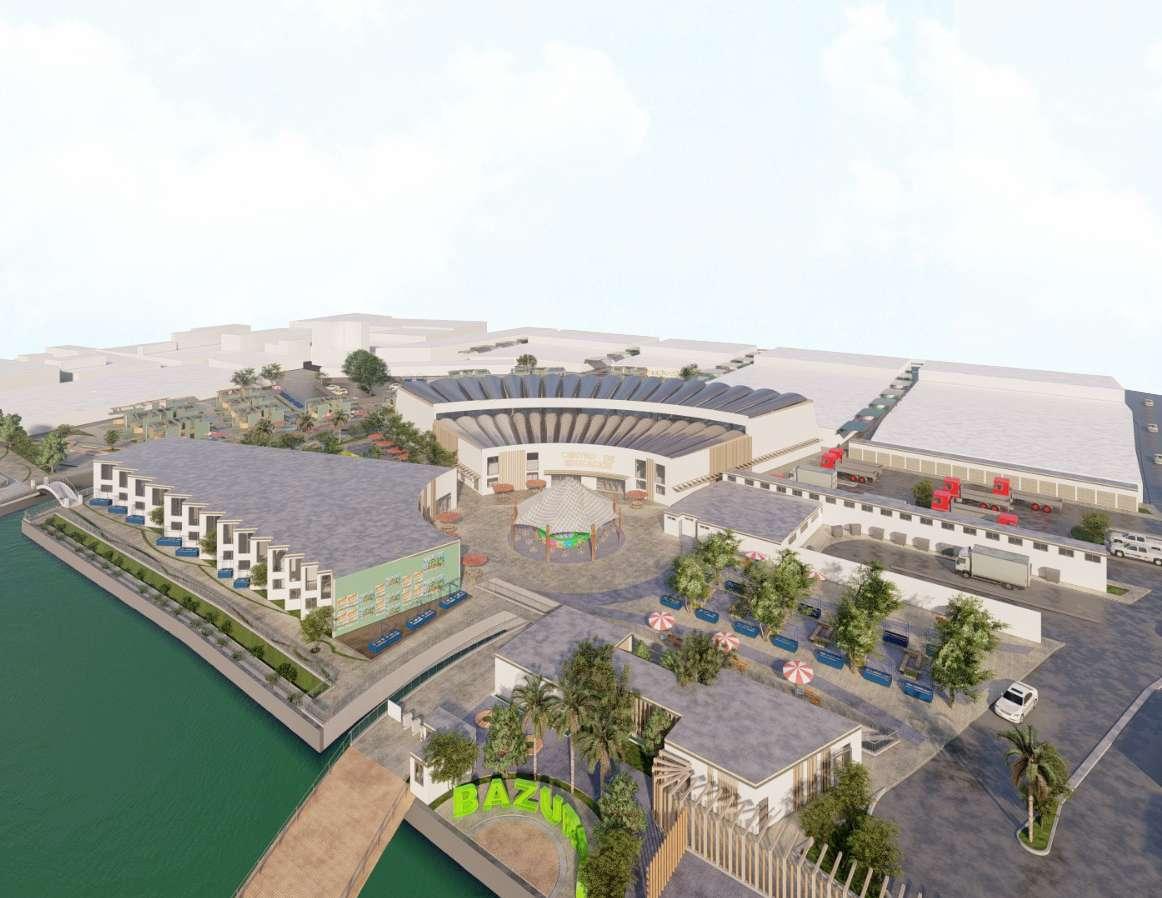

Espacios comerciales
Áreas de biorretención
Muelle para recibimiento turístico
Centro de educación

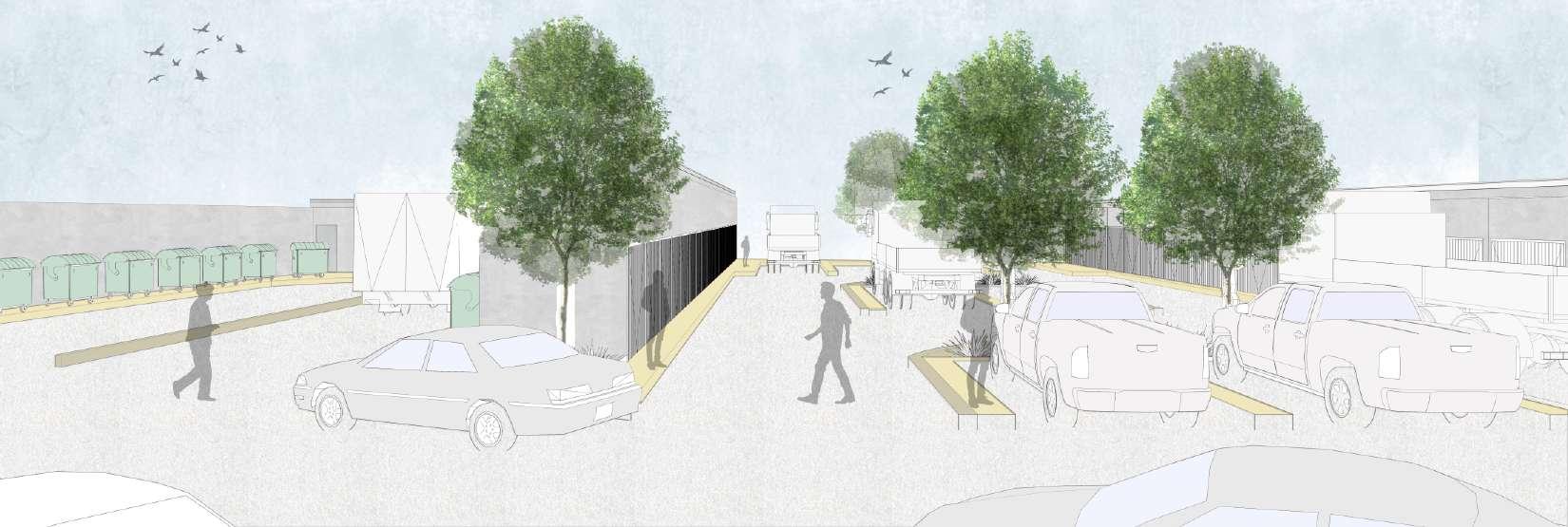

Zona de descarga de productos y recolección de residuos
Locales comerciales
Zona de parqueaderos
Plazoleta cultural principal
Plazoleta para ventas ambulantes
Corredor peatonal
Estación multimodal
Muelle para transporte
Muelle para recibimiento y control de productos
Proyección viaducto El Lago
39
40

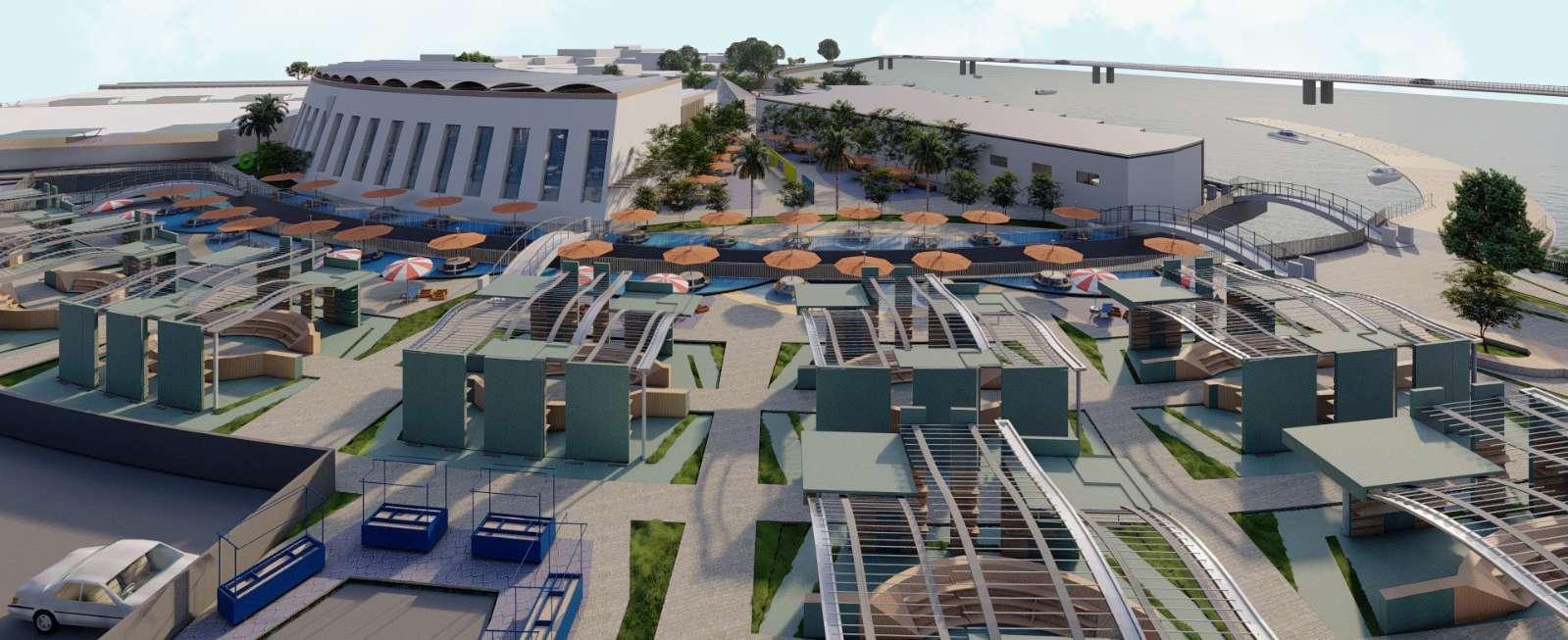

ZONAS DE COMERCIO
Signo de circulaciones internas
41
42

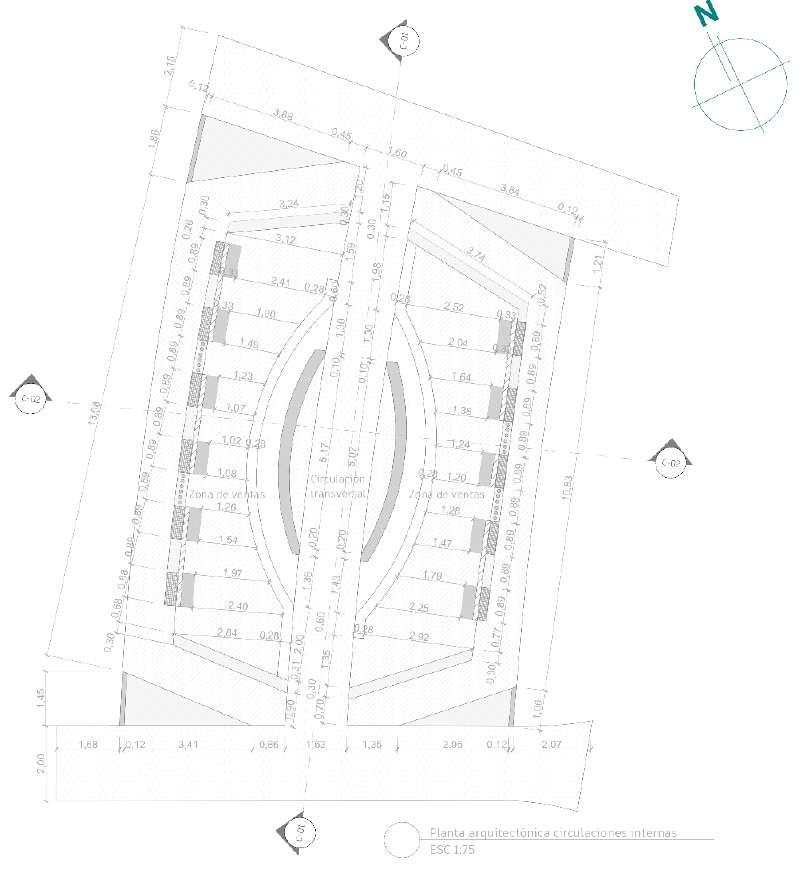

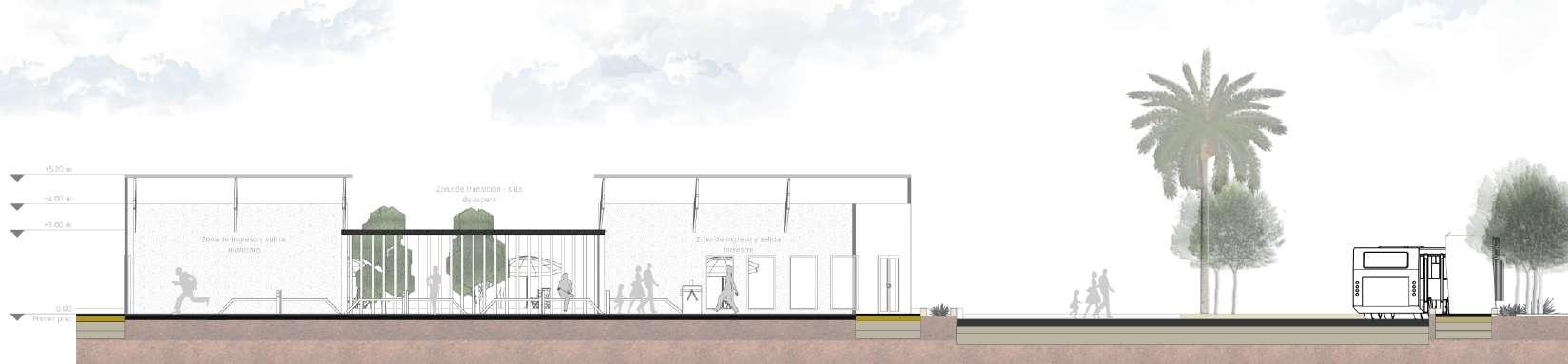

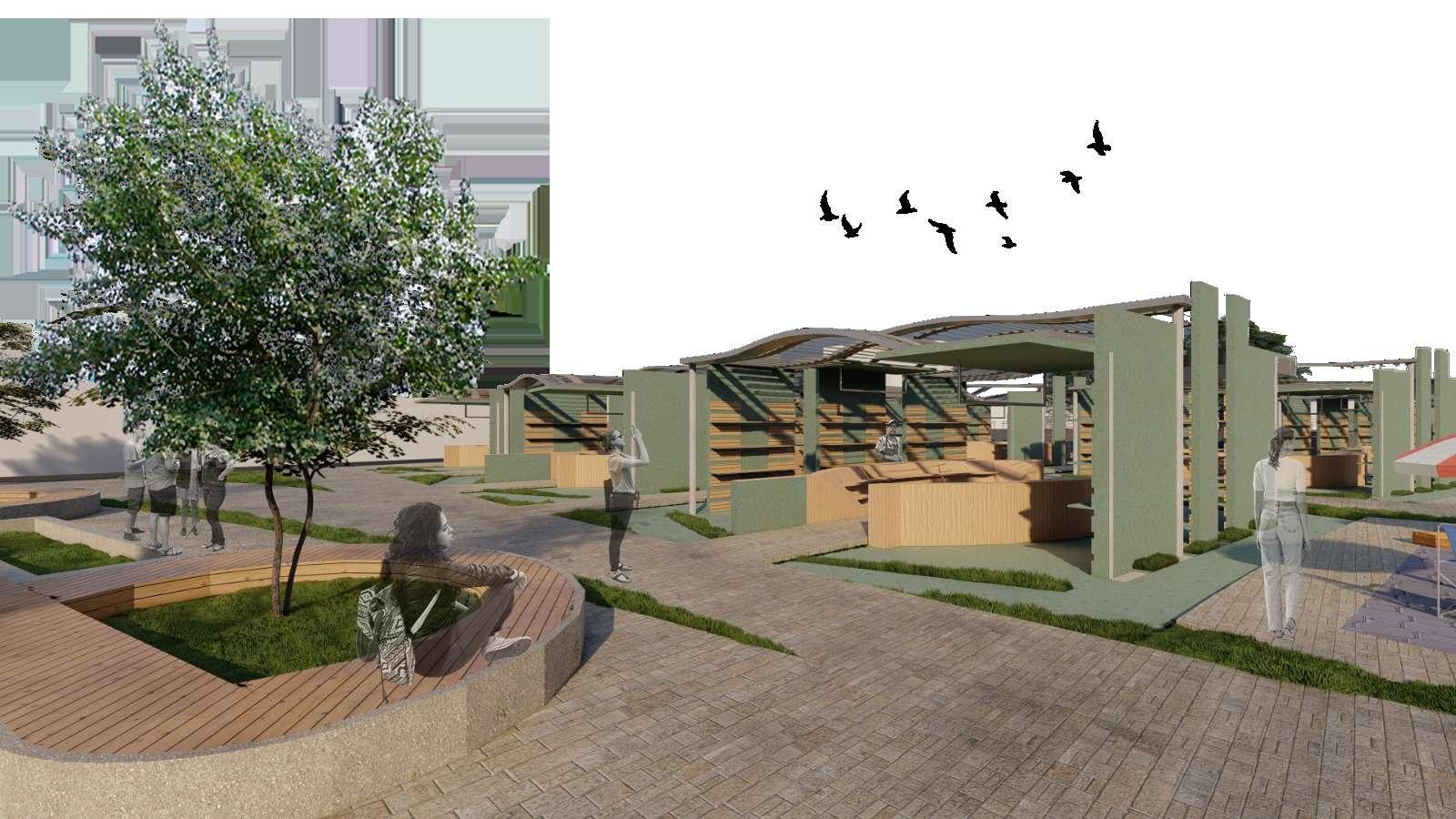

SIGNO DE CIRCULACIONES INTERNAS dentro del espacio

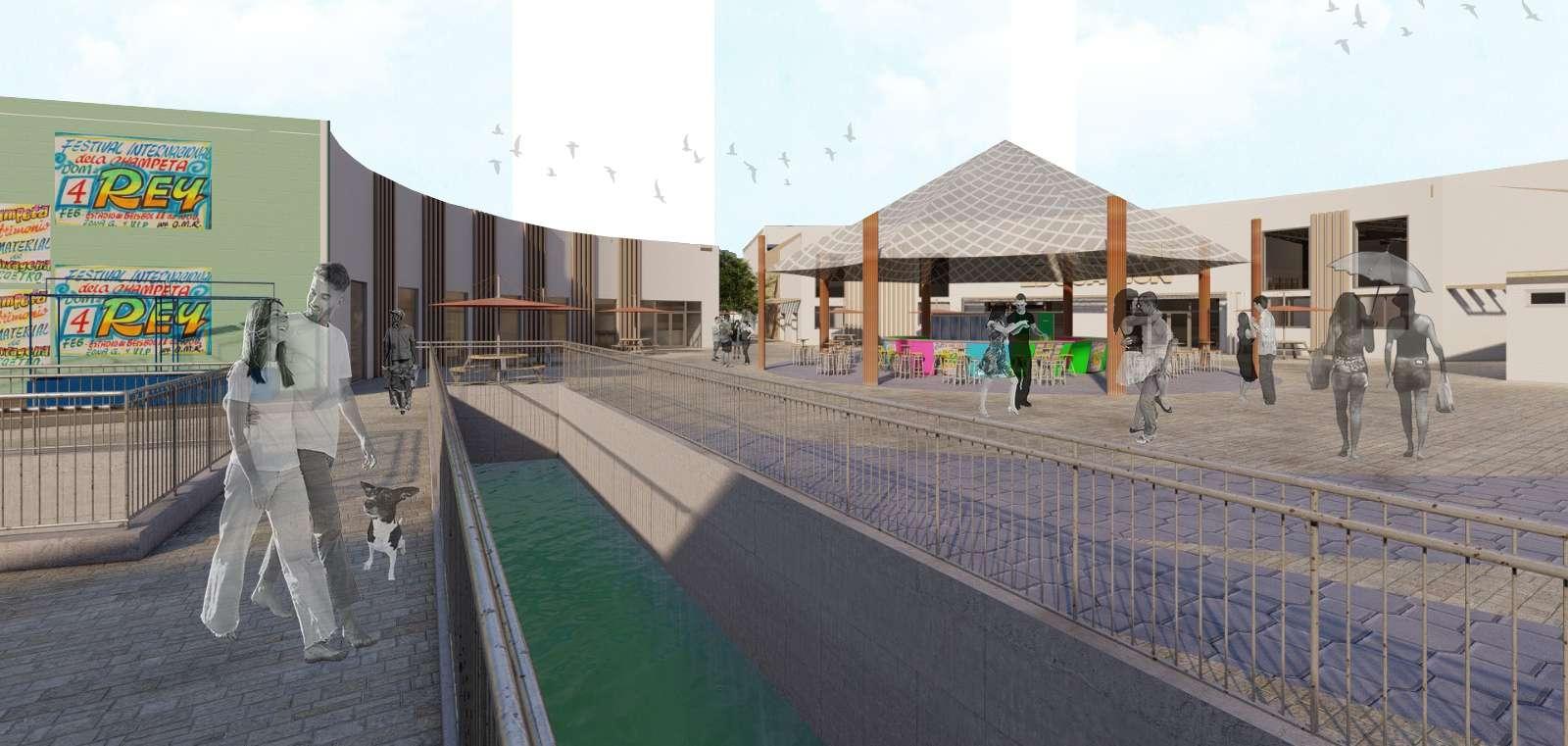

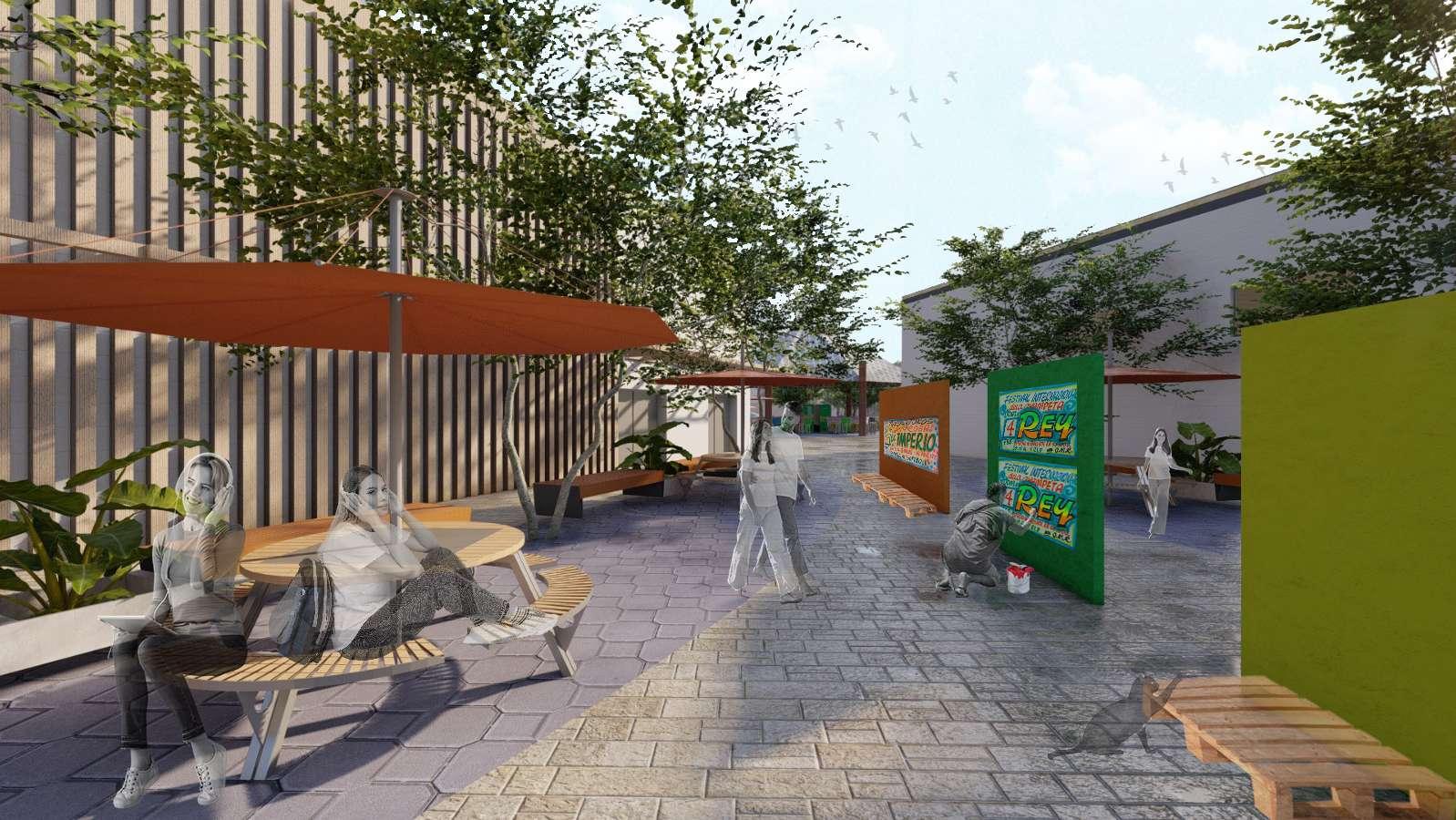

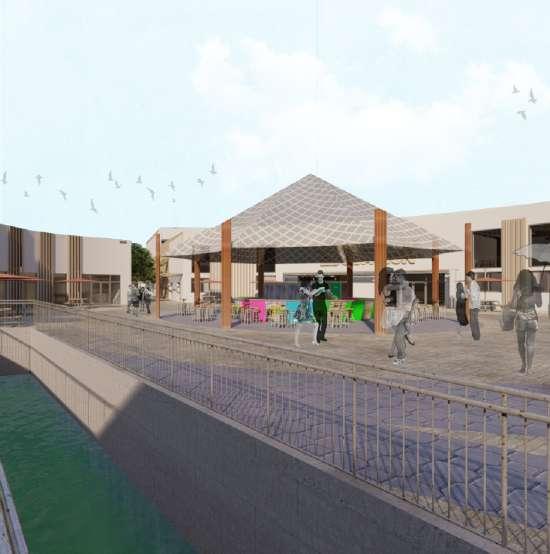

PLAZOLETA CULTURAL PRINCIPAL
Espacios destinados para las manifestaciones culturales
ZONA
COMERCIALES Signo de cubiertas 43

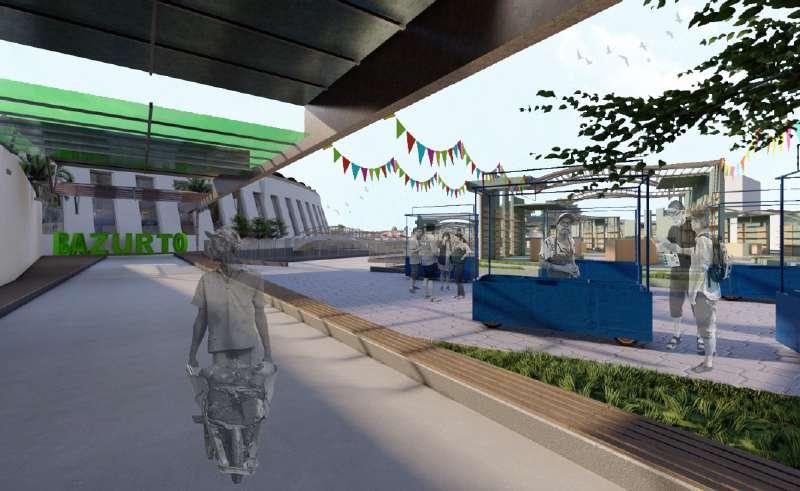

DE VENTAS AMBULANTES en la plazoleta principal PASAJES
PLAZOLETA SECUNDARIA destinada para las manifestaciones artísticas y culturales
ESPACIO PÚBLICO
AMBULANTES PARADA DE TRANSCARIBE INTERNA 44

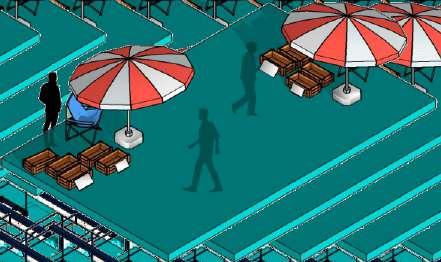

PLAZOLETA PARA VENTAS
VISTA GENERAL DEL SIGNO DE CIRCULACIONES INTERNAS 45
MUELLE PARA TRANSPORTE MULTIMODAL
46

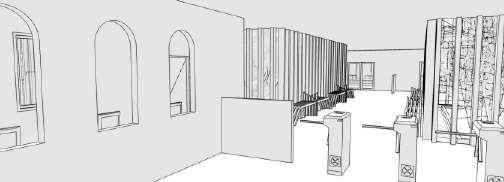

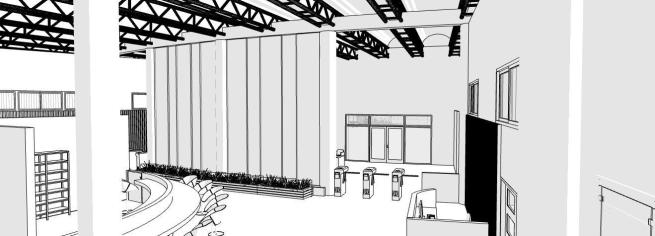

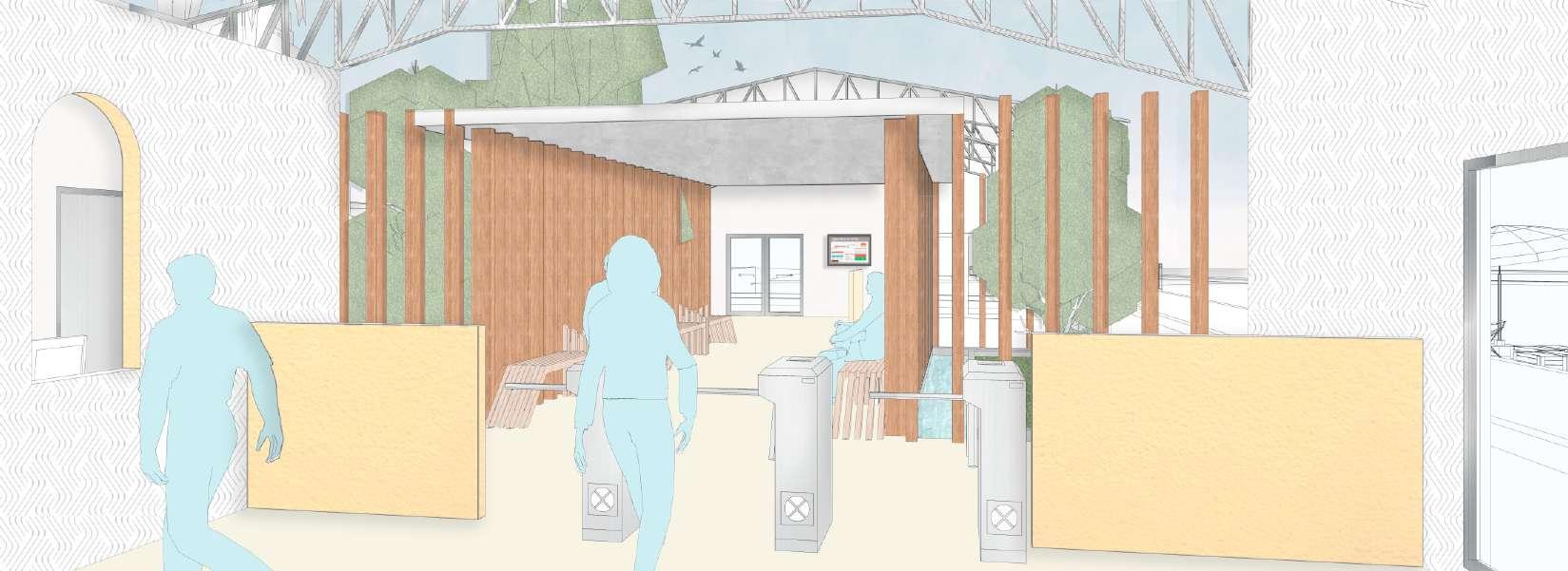

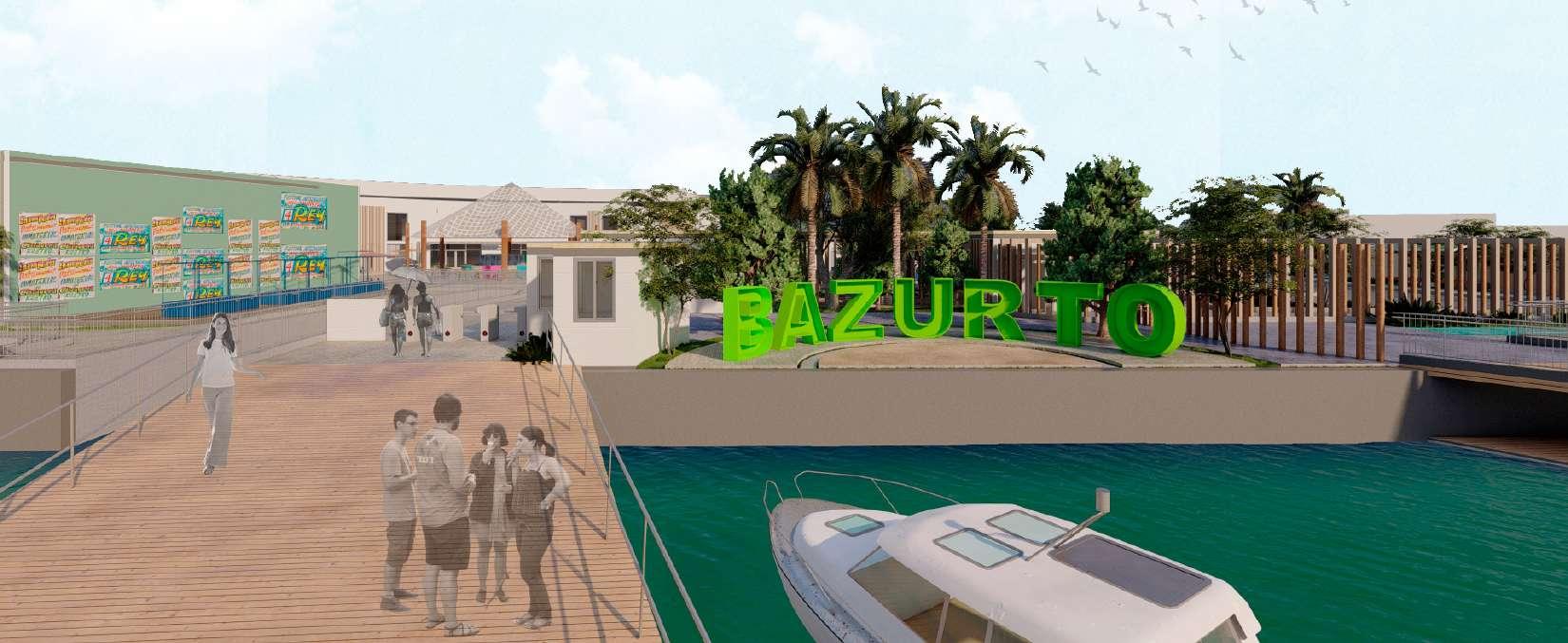

ACCESO A LA ESTACIÓN MULTIMODAL a través del muelle
MUELLE PARA RECIBIMIENTO DE PRODUCTOS
