Nikon NPL-322 + Series Total Stations
Nikon NPL-322 + Series Total Stations
Advertisement
Datasheet
Nikon Quality You Can Trust
Key Features
2" and 5" angle accuracies Prism and reflectorless measurements Fast, accurate EDM Convenient and long-lasting Li-ion battery Easy-to-use keypad Rugged and lightweight Bluetooth enabled Dual axis compensation
NPL-322 + Series

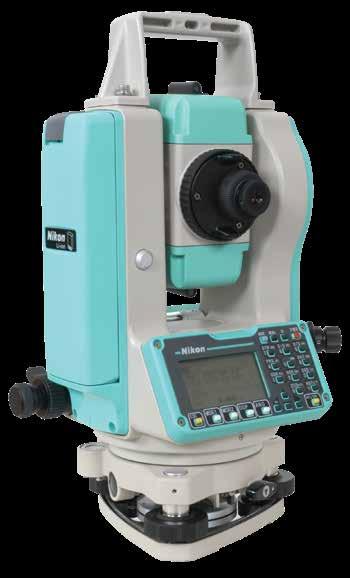

The Nikon NPL-322 + Series of mechanical total stations includes a 2" dual face and 5" single face models. Both NPL-322 + models feature dual axis compensation to correct for errors in tilt in the horizontal and vertical axes, a reflectorless EDM with 400 meter (1300 feet) range, wireless Bluetooth connections to external data collectors and 50,000 point onboard storage.
Using the same rechargeable long life Li-ion battery as the Nivo series, combined with low power consumption design, the NPL-322 + provides the longest possible time in the field. For convenience, the Nikon NPL-322 + total stations include two batteries and a dual charger, to support even the longest of working days.
The NPL-322 + Total Station delivers an economic, versatile, and easy-to-use platform to ensure you get the job done right. Nikon’s legendary optics effectively allow in more light to give you brighter, clearer images. You’ll see the difference when you look through a Nikon Total Station even in the low-visibility conditions typical in the field. You’ll see much more detail and much less distortion, especially over longer distances. Better optics help you aim more precisely, and they’re much easier on your eyes - something you’ll really appreciate on long workdays.
The Nikon NPL-322 + is built tough for all occasions.
Distance measurement
Telescope
Power
■ Range with Nikon specified prisms - Good conditions (No haze, visibility over 40 km (25 miles))
With reflector sheet (5 × 5 cm): 1.5 m to 200 m (4.9 ft to 787 ft) With single prism 6.25 cm (2.5 in): 3,000 m (9,840 ft) ■ Range reflectorless mode - KGC (18%) 1 Good: 250 m (820 ft) Normal: 200 m (656 ft) Difficult: 150 m (492 ft) - KGC (90%) 1 Good: 400 m (1312 ft) Normal: 350 m (1148 ft) Difficult: 250 m (820 ft) ■ Accuracy ISO 17123-4 (Precise mode) - Prism 2 : ±(2+2 ppm × D) mm - Reflectorless/Reflector sheet 3 : ±(3+3 ppm × D) mm ■ Measuring interval 4 - Prism mode
Precise mode: 1 mm (0.002 ft) Normal mode: 10 mm (0.02 ft) Angle Measurement ■ ISO 17123-3 accuracy (horizontal and vertical): 2"/0.6 mgon, 5"/1.5 mgon ■ Reading system: Photoelectric detection by incremental encoder ■ Circle diameter: 88 mm (3.46 in) ■ Horizontal angle: 2":Diametrical, 5":Single ■ Vertical angle: Single ■ Minimum increment (Degree, Gon, MIL6400): Degree: 1/5/10", Gon: 0.2/1/2 mgon, MIL6400: 0.005/0.02/0.05 mil ■ Tube length: 125 mm (4.9 in) ■ Image: Erect ■ Magnification: 30× (18x/36x with optional eyepieces) ■ Effective diameter of objective: 45 mm (1.77in) - EDM: 50 mm (1.97 in) ■ Field of view: 1°20' ■ Resolving power: 3" ■ Minimum focusing distance: 1.5 m (4.9 ft) ■ Laser Pointer: Coaxial Red Light Tilt Sensor ■ Type: Dual axis ■ Method: Liquid-electric detection ■ Compensation range: ±3' Communications ■ Communication ports: 1 x serial (RS-232C) Wireless Communications ■ Integrated Bluetooth General Specifications ■ Level vials - Sensitivity of Plate level vial: 30"/2 mm - Sensitivity of Circular level vial: 10'/2 mm ■ Optical plummet - Image: Erect - Magnification: 3× - Field of view: 5° - Focusing range: 0.5 m (1.6 ft) to ∞ ■ Display: 2":Both sides, backlit, graphic LCD (128 × 64 pixel), 5":Single side, backlit, graphic LCD (128 × 64 pixel) ■ Point memory: 50,000 records ■ Dimensions (W x D x H): 168 mm x 173 mm x 335 mm (6.6 in x 6.8 in x 13.1 in) ■ Weight (approx.) - Main unit (without battery): 4.9 kg (10.8 lb) - Battery: 0.1 kg (0.2 lb) - Carrying case: 2.5 kg (5.5 lb) - Dual charger and AC adaptor: 0.6 kg (1.3 lb) ■ Clip-on Li-on battery (x2 incl.) - Output voltage: 3.8 V DC ■ Operating time 5 (per battery) - approx. 4.5 hours (continuous distance/angle measurement) - approx. 11 hours (distance/angle measurement every 30 seconds) - approx. 22 hours (continuous angle measurement) ■ Charging time - Full charge: 4 hours - External power supply: N/A Environmental ■ Ambient temperature range: –20 °C to +50 °C (–4 °F to +122 °F) ■ Atmospheric correction - Temperature range: –40 °C to +60 °C (–40 °F to +140 °F) - Barometric pressure: 400 mmHg to 999 mmHg/533 hPa to 1,332 hPa/15.8 inHg to 39.3 inHg ■ Dust and water protection: IP54 Certification ■ Class B Part 15 FCC certification, CE Mark approval. ■ Laser safety IEC60825-1:2007 ■ Reflectorless mode: Class 1 ■ Laser Pointer: Class 2 ■ Prism mode: Class 1 ■ Bluetooth type approvals are country specific (1) Kodak Gray Card, Catalog number E1527795 (2) ±(2+3 ppm × D) mm –20 °C to –10 °C, +40 °C to +50 °C (–4 °F to +14 °F, +104 °F to +122 °F) 1.5m to 5m ± (5 + 3 ppm × D) mm (3) 1.5m to 5m ± (10 + 3 ppm × D) mm (4) Measuring time may vary depending on measuring distance and conditions. For the initial measurement, it may take a few seconds. (5) Battery life specification at 25 °C (77 °F). Operation time may be shorter if battery is not new. Operation time may be shorter in low temperatures. Mesure de Distance ■ Portée avec prismes spécifiés Nikon - Bonnes conditions (pas de brume, visibilité supérieure à 40 km)
Avec cible réfléchissante (5 cm x 5 cm) : De 1,5 m à 200 m Avec prisme unique de 6,25 cm) : 3 000 m ■ Portée en mode sans réflecteur - KGC (18 %) 1 Bonnes conditions............. 250 m Conditions normales ........... 200 m Conditions difficiles ............ 150 m - KGC (90 %) 1 Bonnes conditions............. 400 m Conditions normales ........... 350 m Conditions difficiles ............ 250 m ■ Précision ISO 17123-4 (mode précis) - Prisme 2 : ±(2+2 ppm × D) mm - Sans prisme/cible réflechissante 3 : ±(3+3 ppm × D) mm ■ Intervalle de mesure 4 - Mode prisme Mode Précis .................. 1,8 s Mode Normal ................. 0,8 s - Mode sans prisme Mode Précis .................. 1,8 s Mode Normal ................. 1,0 s - Résolution
Mode Précis : 1 mm Mode Normal : 10 mm Mesure Angle ■ Précision ISO 17123-3 (horizontale et verticale) : 2" (0,6 mgr), 5" (1,5 mgr) ■ Système de lecture : Détection photoélectrique par codeur incrémental ■ Diamètre du cercle : 88 mm ■ Angle horizontal : 2" : diamétral, 5" : unique ■ Angle vertical : Unique ■ Incrément minimal (degrés, gr, MIL6400) : Degré : 1/5/10", Grade : 0,2/1/2 mgr, MIL6400 : 0,005/0,02/0,05 mil Télescope ■ Longueur de la lunette : 125 mm (4.9 in) ■ Image : Droite ■ Grossissement : 30× (18x/36x avec oculaires en option) ■ Diamètre effectif de l'objectif : 45 mm - Diamètre EDM : 50 mm ■ Champ de visée : 1°20' ■ Pouvoir de résolution : 3" ■ Distance de mise au point minimale : 1,5 m ■ Pointeur laser : Lumière rouge coaxiale Capteur d'Inclinaison ■ Type : Axe simple ■ Méthode : détection liquide/électrique ■ Plage de compensation : ±3' ■ Précision de réglage : 1" Communications ■ Ports de communication : 1 port série (RS-232C) Communications sans fil ■ Bluetooth intégré Spécifications Générales ■ Nivelles - Sensibilité de la nivelle plate : 30"/2 mm - Sensibilité de la nivelle circulaire : 10"/2 mm ■ Plomb optique - Image : Droite - Grossissement : 3× - Champ de visée : 5° - Plage de mise au point : de 0,5 m à l'infini ■ Écran : 2" : écran graphique LCD, double face, rétroéclairé (128 x 64 pixels) 5" : écran graphique LCD, simple face, rétroéclairé (128 x 64 pixels) ■ Mémoire de stockage (points) : 25 000 enregistrements ■ Dimensions (largeur × profondeur × hauteur) : 168 mm x 173 mm x 355 mm ■ Poids (environ) - Instrument (sans batterie)......... 4,9 kg - Batterie BC-65................. 100 g - Mallette de transport ............ 2,5 kg - Chargeur double et adaptateur secteur. . 0,6 kg Alimentation ■ Batterie au lithium-ion à clipper - Tension de sortie : 3,8 V c.c. ■ Autonomie 5 - env. 4,5 heures (mesure de distance/d'angle continue) - env. 11 heures (mesure de distance/d'angle toutes les 30 secondes) - env. 22 heures (mesure d'angle continue) ■ Temps de charge - Pleine charge : 4 heures - Bloc d'alimentation externe : N/D Environnement d'Utilisation ■ Plage de températures ambiantes : -20 °C à +50 °C ■ Correction atmosphérique - Plage de températures : –40 °C à +60 °C - Pression barométrique : De 400 mmHg à 999 mmHg De 533 hPa à 1,332 hPa De 15,8 inHg à 39.3 inHg ■ Indice de protection anti-poussière et d'étanchéité : IP-54 Certification ■ Certification FCC Classe B 15e partie, approbation marquage CE. ■ Sécurité du laser IEC60825-1:2007 ■ Mode sans prisme : classe 1 ■ Pointeur laser : classe 2 ■ Mode prisme : classe 1 ■ Les homologations Bluetooth sont spécifiques à chaque pays (1) Charte de gris Kodak, Catalogue numéro E1527795 (2) ±(2+3 ppm × D) mm –20 °C à –10 °C, +40 °C à +50 °C 1,5 m à 5 m ± (5 + 3 ppm × D) mm (3) de 1,5 m à 5 m ± (10 + 3 ppm × D) mm (4) Le temps de mesure peut varier en fonction de la distance et des conditions de mesure. La première prise de mesure peut nécessiter quelques secondes de plus. (5) Spécifications relatives à l'autonomie de la batterie à 25 ºC. L'autonomie peut être plus courte si la batterie n'est pas neuve. L'autonomie peut être plus courte en cas de basses températures. Stations Totales Nikon NPL-322 + NOUVEAUTÉ 2015
Laser Radiation Avoid direct eye exposure Class 3R Laser Product I EC60825-1 : 2007 Po ≦ 4.75mW λ = 630 - 680nmCW
Pp ≦ 8.75mW Po ≦ 4.75mWPulse 1 .2 - 1 .6nsec f = 320 - 400MHz
7K083-796
Contact Information:
AMERICAS
EUROPE, MIDDLE EAST AND AFRICA
ASIA-PACIFIC
Ces caractéristiques techniques sont susceptibles d'être modifiées sans préavis. ©2014, Trimble Navigation Limited. Tous droits réservés. Nikon est une marque commerciale de Nikon Corporation. Toutes les autres marques commerciales appartiennent à leur propriétaire respectif. (2014/10) www.spectraprecision.com Spectra Precision Authorized Dealer Spectra Precision Division 10368 Westmoor Drive Westminster, CO 80021, USA +1-720-587-4700 Phone 888-477-7516 (Toll Free in USA) Spectra Precision Division Rue Thomas Edison ZAC de la Fleuriaye - CS 60433 44474 Carquefou (Nantes), France +33 (0)2 28 09 38 00 Phone Spectra Precision Division 80 Marine Parade Road #22-06, Parkway Parade Singapore 449269, Singapore +65-6348-2212 Phone
