Discontinuidades en el sistema de piso

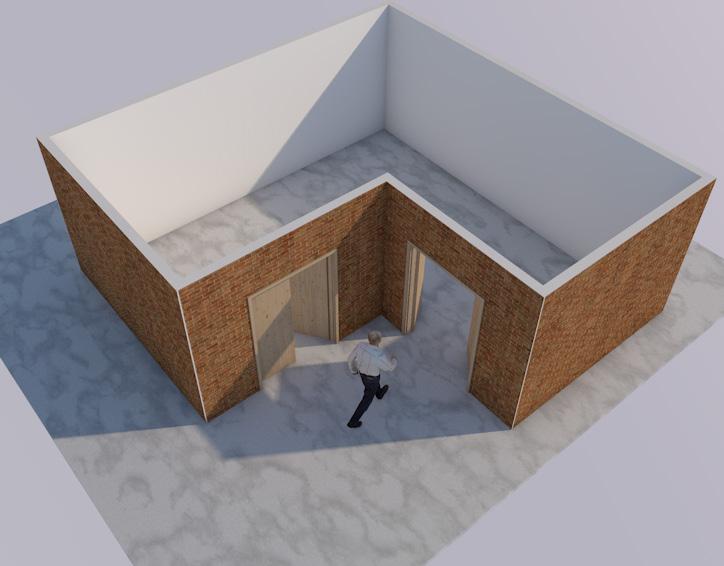

¿Cuándo se considera un retroceso excesivo?

A C D

B

Las distancias de C no deberia superar el 15% de la dimensión de B

Igual para la distancia de D

Al tener formas tan marcadas, se generan entrantes excesivas que forzan la estructura.

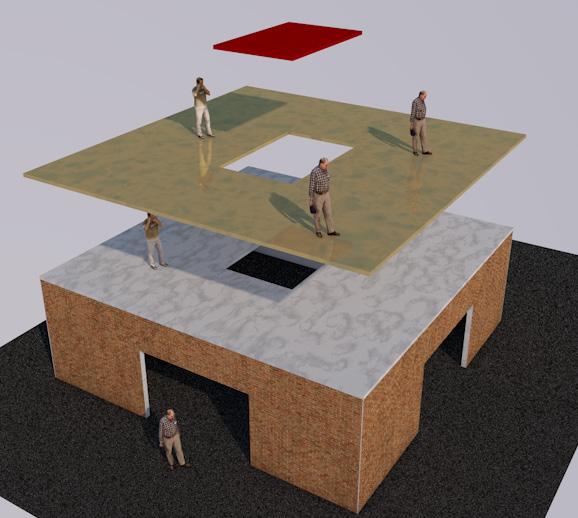

Por ejemplo cuando el sistema de piso tien discontidades muy marcadas.

Sobre todo cuando las aberturas, entrantes o huecos con áreas mayores al 50% del área total del piso.

B

D

A C E

CxD + CxE= Supera el 50% de AxB, es decir, las entrantes ocupan mas de la mitad del total del terreno.

C

D

C

A C D

B

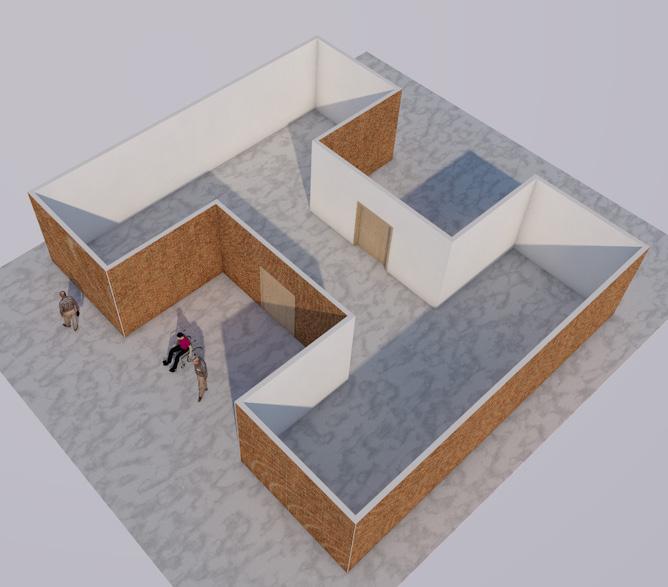

C x D supera la mitad o el 50% del total del área del terreno A x B ¿Cuándo se podría considerar irregular la geometría de una planta?

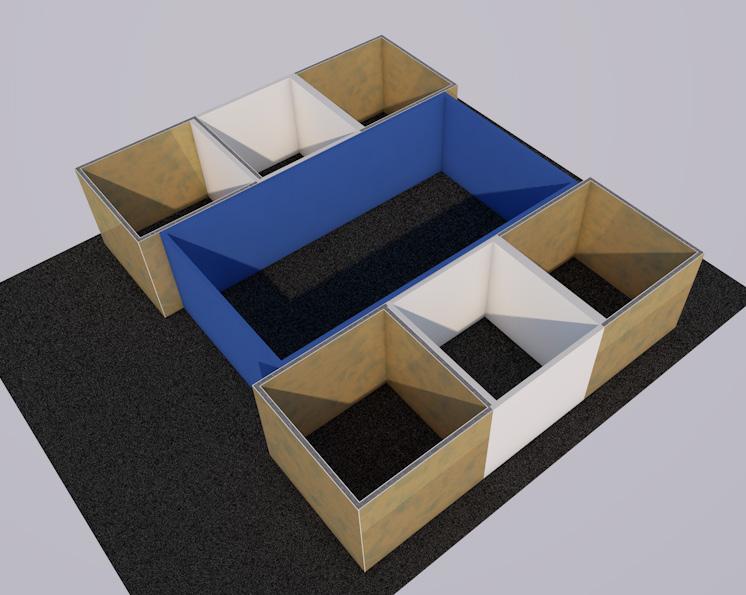

Muchas veces este mismo error es visto en los siguientes niveles como lo vemos en la figura izquierda. PROPUESTA

Alargamos el cuerpo central para evitar la generacion de entrantes excesivas y no forzar la estructura.
