Portfólio Bruno Marambio Márquez

Portafolio

2011-2022 2011-2020

Bruno Marambio Márquez Arquitecto

Escola Vuelco na Ciudad Abierta, Quintero, Chile.

N

Planta Rés-do-chão

0

2.5m 5m

10m

20m esc 1:500

Alçado oriente

4

Projectos académicos

Projecto: Equipamento educacional. A proposta está pensada a partir o comportamento da duna e considera a topografia do lugar. Desta maneira conforma-se um pátio central onde se desenvolve a primeira forma da aprendizagem, o jogo. A partir desde elemento arquitectónico revelam-se galerias que vão dar à totalidade dos recintos.

Localização: Ciudad Abierta, Quintero, Valparaíso, Chile.

Superfície: 5500m2.

Programa: Escola rural com oito salas, secretaria e receção, sala de professores, cozinha, comedor, casas de banho, sala de descanso, salas multiusos, balneários, biblioteca, sala de computação, auditório e pátio.

Materialidade: Betão armado e vigas de madeira laminada.

Alçado edifícios

Escola Vuelco

5

Edifício Intermitencia no Aviz, Porto, Portugal.

Alçado oriente

Alçado poente

Módulo de tipologia T2

N

Planta Rés-do-chão 6

0

1m

2m

4m

8m esc 1:200

Projectos académicos

Projecto: Habitação plurifamiliar. A partir de um master plan elaborado previamente, o projecto é desenvolvido com mais detalhes formais e constructivos. A proposta trabalha com maior definição e pormenorização a forma geral do edifício, o seu programa, funcionamento e sua construção, incluíndo a sua estructura de suporte e as redes de infraestructura. Põe-se especial ênfase nas unidades dos apartamentos, tipologias, a espacialidade e a caracterização interna, sempre em relação com a unidade do edifício na sua condição urbana.

Localização: Aviz, Avenida da Boavista, Porto, Portugal.

Superfície: 4180m2.

Programa: Habitação plurifamiliar com apartamentos T0, T1, T2 e T3.

Plano de implantação

Materialidade: Betão armado.

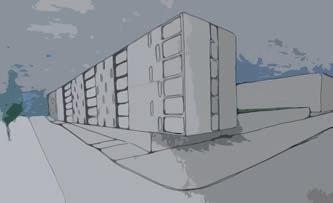

Alçado à Avenida Boavista Edifício Intermitencia

7

Estação Intermodal Cobijo em El Belloto, Quilpué, Chile.

Planta nível da bilheteira

N

Planta nível do cais 8

0

2.5m 5m

10m

20m esc 1:500

Projectos académicos

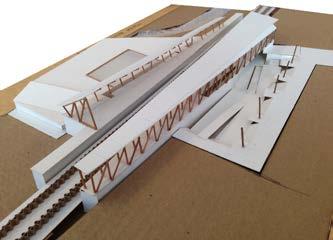

Projecto: Estação de metro. A proposta procura dar solução à acessibilidade universal através de rampas de acesso. Tem uma praça de carácter público que faz a transição para o interior da estação. Uma vez dentro, aparece o vestíbulo ou “hall” que se encontra num nível inferior ao metro e unifica as circulações para os cais desde um único ponto. O vestíbulo tem orientação a norte, onde se cria um espaço de permanência mais comprido e protegido.

Localização: El Belloto, Quilpué, Valparaíso, Chile.

Superfície: 5560m2.

Programa: Estação de metro intermodal com bilheteira no vestíbulo, estacionamentos, áreas de serviços, uma praça com comércio e outra de carácter público, espaços de circulação, paragem de autocarros e os dois cais do metro.

Materialidade: Betão armado e carpintaria em aço.

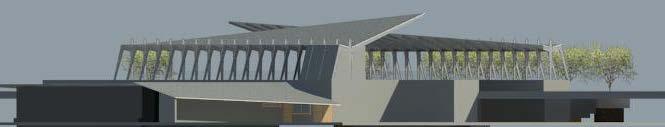

Imagem 3D feita com Revit

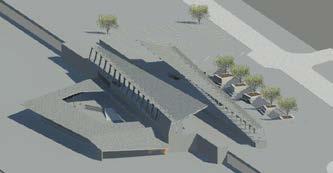

Imagem 3D feita com Revit Estação Intermodal Cobijo

9

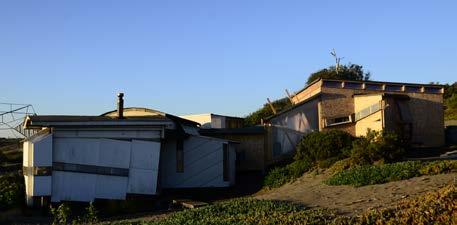

Vestal de la Extensión na Ciudad Abierta, Quintero, Chile, 2016.

N

0 0.625m 1.25m

2.5m

5m esc 1:125

D01 Detalle 01

D03 D02 D04

0 0.25m 0.5m

1m

2m esc 1:50

10

Detalles 02, 03 y 04

Forro exterior OSB 15mm.

Pie derecho 2x5” cepillado Caneo 2x4” entre constillas Terminación interior terciado estructural 15mm.

Viga 2x5” cep. arriostramiento costillas Viga (costilla-pie derecho) 2x5” cepillado Terminación exterior panel CD 460 curvo Caneo 2x4” entre costillas Terminación interior terciado 9mm.

Aislante lana de vidrio Costilla 7x14cm.

Caneo 2x4” entre costillas Terminación terciado estructural 15mm.

Viga (costilla-pie derecho) 2x5” cepillado Viga 2x5” cep. arriostramiento costillas Terminación exterior panel CD 460 curvo Forro exterior OSB 15mm.

Costilla 7x14cm.

Solera inferior 2x5” cepillado Viga 2x5” cep. arriostramiento costillas Viga pino 2x6” impregnado Tablero piso terciado estructural 18mm.

Fundación rollizo pino impregnado Ø=20cm.

Aislante lana de vidrio Plancha MDF 3mm.

0

5cm 10cm

20cm

40cm esc 1:10

Projectos construídos

Encontro das vigas principais nos pilares, sistema de encaixe que assegura a estructura.

Projecto: Ampliação da Cubícula de Locanda. A proposta procura dar resposta às necessidades domésticas através de um dormitório que permita libertar os espaços saturados e de arrumação. Esta nova ampliação pretende acolher os hóspedes não só como lugar doméstico, mas também como lugar de ofício do cliente, um biólogo naturalista.

As obras mantêm uma relação de distanciamento visual com uma parte do território. Para o naturalista, este tem de se tornar próximo, ser modo de vida e de estudo. É por isto que Locanda tem uma necessidade de permeabilidade com o território que permita estender-se além dos limites do interior e que por sua vez o território entre e faça parte da obra.

Localização: Ciudad Abierta, Quintero, Valparaíso, Chile.

Superfície: 38m2.

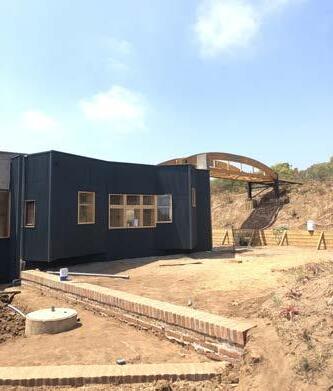

Instalação de vigas e da cobertura.

Programa: Dormitório de casal com espaço de arrumação, conectado à parte pré-existente.

Materialidade: Carpintaria em madeira.

Pilares curvos se fixam às vigas que descarregam os esforços sobre os pilares de 2x5”.

Vestal de la Extensión

11

12

Projectos construídos

Vestal de la Extensión

13

Travessia Puerto Gala 2017

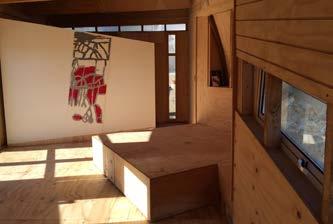

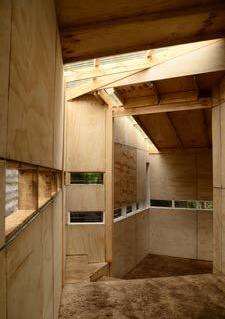

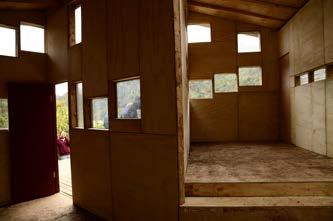

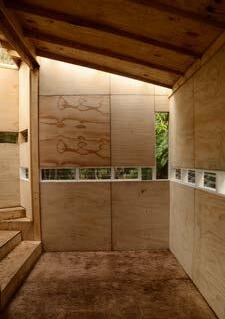

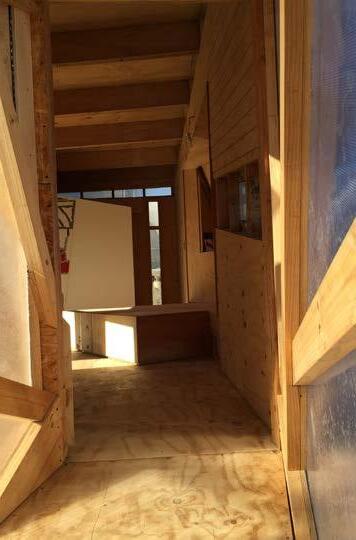

Fotos do interior da obra e o trabalho da luz cenital.

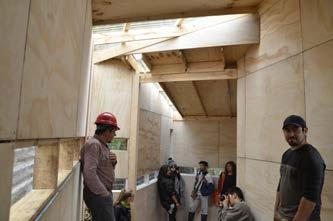

Foto da inauguração da obra.

14

Projectos construídos

Durante o terceiro trimestre do 2017 realiza-se a travessia Puerto Gala, correspondente ao Taller de Vivienda Colectiva y Patrimonio no curso de Arquitectura.

Esta localidade encontra-se num pequeno conjunto de ilhas na região de Aysén do Chile. O povoamento surge pela “fiebre de la merluza austral” na década de 1980.

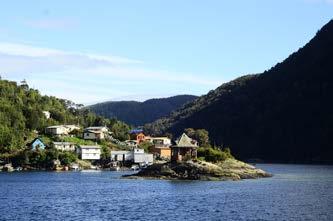

Borde de Puerto Gala.

Projecto: A travessia realiza-se no contexto de quatro grandes travessias organizadas em conjunto com outros talleres, ao arquipélago de Aysén, em Puerto Gaviota e Puerto Gala específicamente.

Dadas as conversações e apoio da Municipalidade de Cisnes, acorda-se a construção de quatro refúgios em caso de Tsunami.

O projecto de cada refúgio tem dois módulos associados em base à topografia do lugar, que tem um terraço exterior que permite olhar para as ilhas em frente.

Localização: Isla Toto, Arquipélago de Aysén, Chile.

Superfície: 25m2.

Programa: Refúgio em caso de Tsunamis.

Materialidade: Carpintaria em madeira.

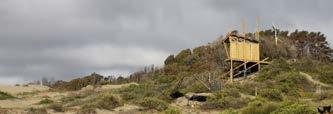

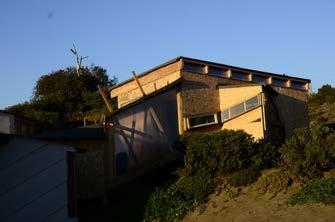

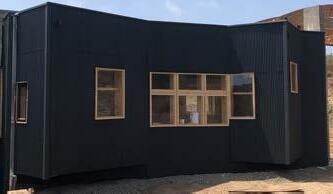

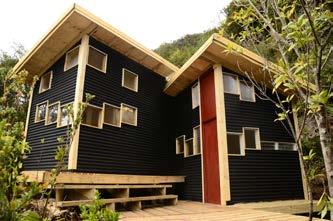

Foto do exterior da obra.

Travessia Puerto Gala

15

Construção em Hospedería del Megaterio 2017

Foto muro acabado.

16

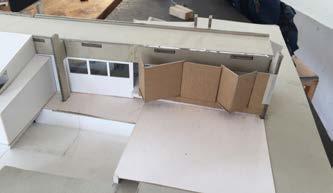

Foto proposta em maquete.

Projectos construídos

Durante o Segundo Trimestre do 2017, no contexto da cadeira de Construção, realiza-se uma actividade de uma experiência em obra, onde os alunos tiveram a oportunidade de resolver problemas constructivos reais.

Constrói-se um dos muros da “Hospedería del Megaterio” na Ciudad Abierta.

Construção na Ciudad Abierta

17

Travessia Conde 2018

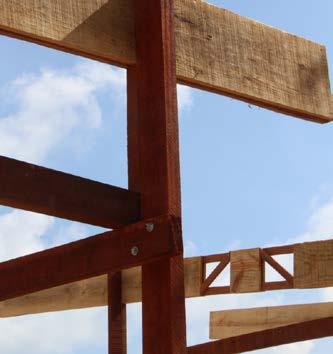

Foto detalhes constructivos das vigas.

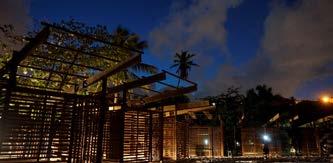

Fotos da obra com o seu caráter de praça e umbral até a praia.

18

Projectos construídos

No terceiro trimestre do 2018 realiza-se a travessia a Conde, correspondente ao Taller del Programa y Forma de la Edificación, no curso de Arquitectura.

A obra localiza-se na Praia do Amor, na localidade de Jacumã, no estado da Paraíba, no nordeste do Brasil.

Projecto: A travessia é feita com asociação a um escritório de arquitectura chamado Oficina Espacial e com a Prefeitura de Conde, quem tem a necessidade de construir umas “caiçaras”, que são uns armazéns para arrumação de ferramentas de uma comunidade de pescadores, a que teve participação no proceso de design.

O projeto tem nove unidades individuais de 3x4m. que criam um espaço para dar um acceso à praia.

Lugar de localização da obra.

Localização: Praia do Amor, Conde, Paraíba, Brasil.

Superfície: 120m2.

Programa: Espaço de arrumação e trabalho de pescadores.

Materialidade: Carpintaria em madeira.

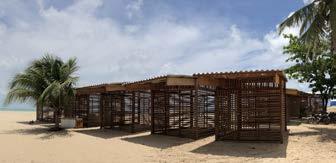

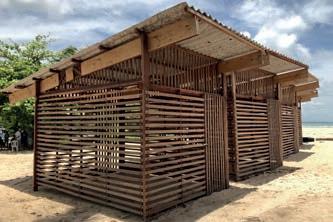

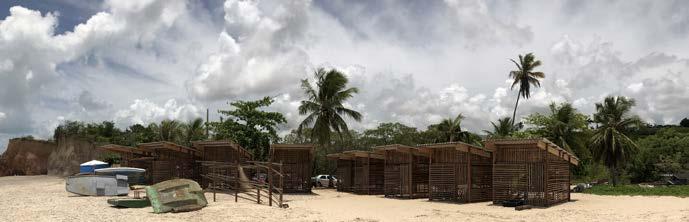

Foto que mostra a modulação das caiçaras.

Travessia Conde

19

Construção no Teatro de la Consagración 2018

20

Projectos construídos

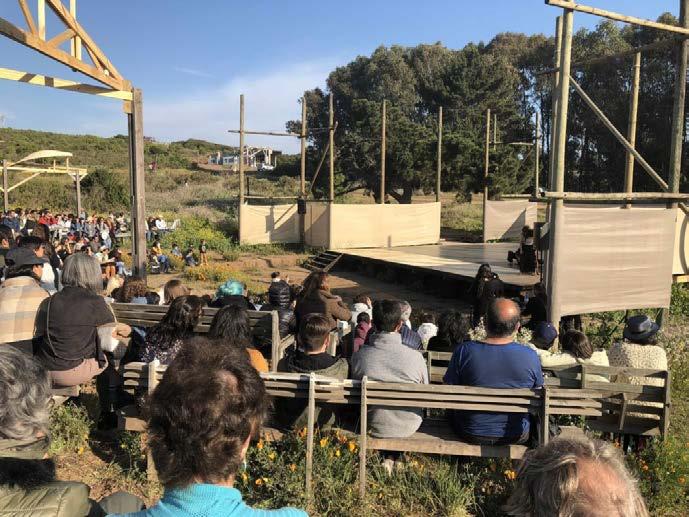

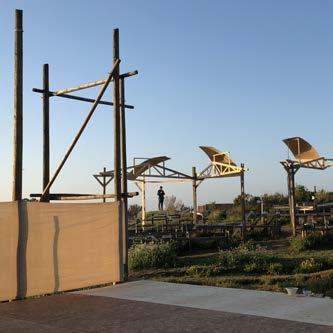

Durante o Segundo Semestre do 2018, no contexto do Taller del Programa y Forma de la Edificación, realizase uma actividade de experiência constructiva de umas “conchas acústicas” y habilitação de um escenário para conter um acto de dança na celebração do Dia de São Francisco.

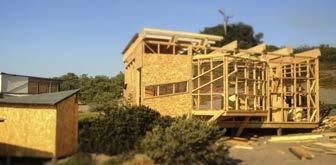

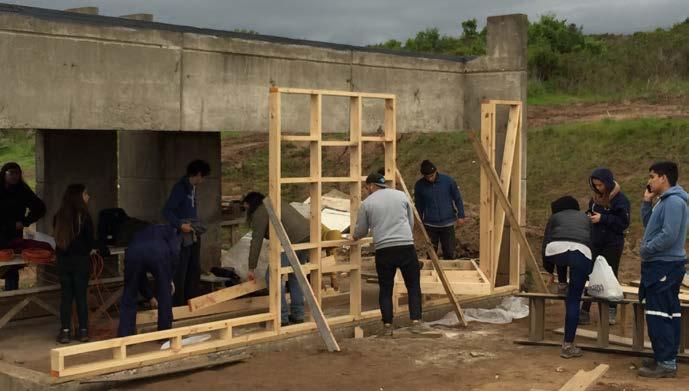

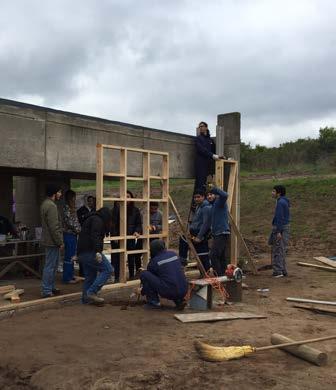

Foto processo de construção.

Construção na Ciudad Abierta

21

Fondart “Arquitectura en cohabitación: La construcción formal del diálogo entre el ser humano y la naturaleza” 2019 - 2020

22

Projectos construídos

Projeto de investigação financiado pelo Ministerio de las Culturas, las Artes y el Patrimonio, através do Fondo Nacional para la Cultura y las Artes.

Este projeto de investigação, tem uma abordagem da pergunta sobre cómo a arquitetura posiciona-se e enfrenta ante o território e as suas componentes.

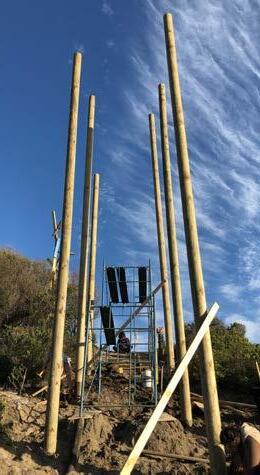

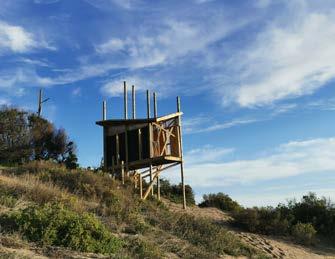

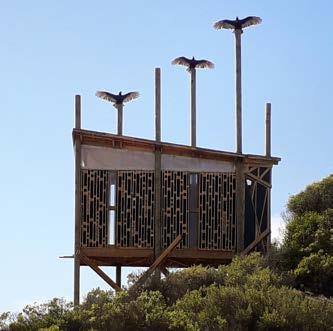

O propósito do projeto é investigar usando a observação e a criação de prototipos arquitetônicos, as diversas formas do habitar da natureza, particularmente se escolheu o caso de aves e o fenômeno do vento, entendendo-o como uma das forças que constrói o território, para ver de qué maneira se pode pensar num espaço que receba ao ser humano, mas que também possa conter a estes outros seres através de pensar um lugar que signifique um convite à natureza para relacionar-se e habitar, por isso, cohabitar.

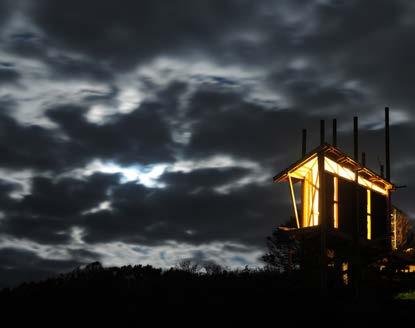

Projeto Fondart “Arquitectura en cohabitación”

23

Estaleiro de carpintarias 2022

24

Projectos construídos

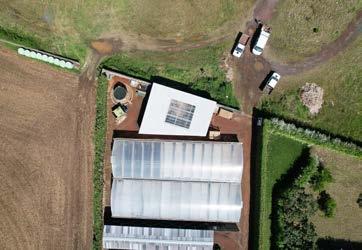

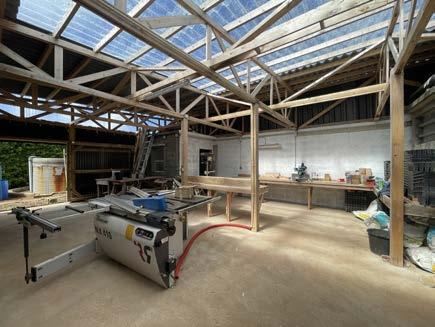

Projecto desenvolvido nos viveiros da Sociedade Portuguesa para o Estudo das Aves, na ilha de São Miguel, Açores.

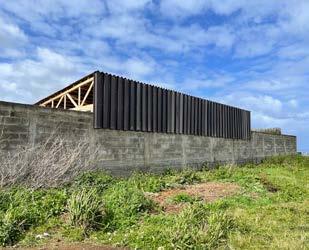

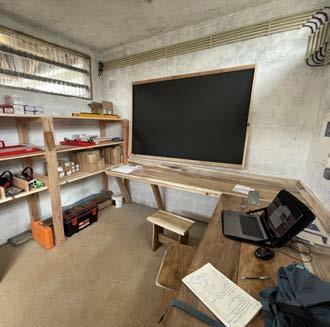

Foi desenvolvido e construido de um estaleiro para poder realizar trabalhos de carpintarias. O projecto inclui o aproveitamento de alguns materiais disponíveis para redução de custos como a utilização de madeira de criptoméria cortada das áreas em trabalho para a recuperação dos habitats macaronésios, junto com as chapas plásticas de outro projecto anterior. O sistema construtivo de treliças permite utilizar secções mais pequenas de madeira e aligeirar a estrutura.

25
