HERRAMIENTAS DE TRAZO
Materiales para cortar:
1. Abreojales o descosedor: el abre ojal es una herramienta útil cuando se comete errores en las costuras y se requiere romper las puntadas de los hilos a ras del tejido. su uso evita que se dañe la tela
2. Tijera sastre: las Tijeras sastre se reconocen por el gran orificio para el dedo pulgar, con Uno de los mangos más largos que el otro, para facilitar el manejo y el corte. Estas Tijeras son precisas para los Cortes de diversos tipos de tela y deben utilizarse solo para cortar ese material.

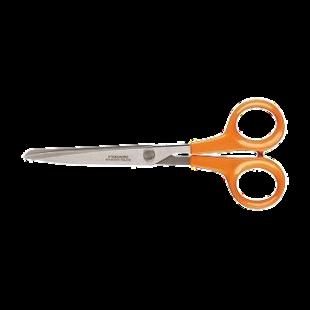

3.Tijeras Para cortar papel: las tijeras para cortar papel son más pequeñas y se recomienda que sean de acero inoxidable, ya que tienen mayor calidad y ayuda a que los cortes sean más precisos. es importante utilizarlas solo para el corte de papel y cartón. las necesitaras para crear de forma adecuada los patrones y moldes para los diseños de prenda
Máquinas y equipos que intervienen en los procesos de patronaje, trazo y corte
MATERIALES PARA MEDIR
1: cinta métrica: el metro se emplea para la toma de medidas puede estar graduada en centímetros o en pulgada por ambos lados generalmente es de plástico con la punta reforzada para evitar el desgaste del primer segmento esta cinta permite hacer la medición precisa del largo y ancho de las prendas, algo vital en un negocio de corte y confección
2: calculadora básica: la precisión de numero en el corte y confección es fundamental para que el resultado de las prendas sean las adecuadas. la calculadora funcionada para ejecutar este paso en el momento que requieras efectuar divisiones entre cuatro o dos y obtener calculo numérico exacto.

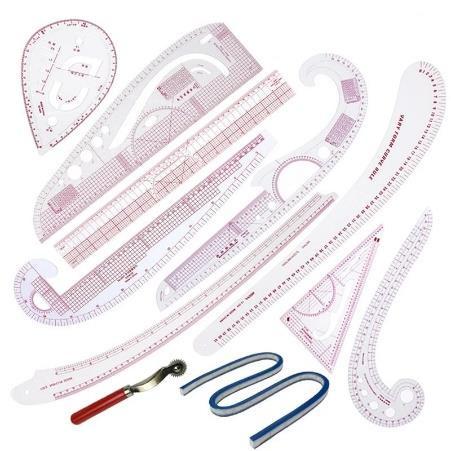

3: Reglas de costuras: las reglas de costura en comparación con las convencionales es que están especialmente diseñadas para realizar diferentes medidas en la tela. pueden estar elaboradas de materiales como la madera, plástico o acero. también las puedes encontrar en diseño transparente que te permitan ver a través de ellas en el momento del trazo.
Regla recta: es la básica para transportan las medidas que se toman del patrón y
trazar las partes rectas del mismo. generalmente mide 60cm o un metro de largo. prendas a confeccionar. se puede utilizar para muchos trazos que tengan curva.
La regla curva francesa: es ideal para trazar sisa, escote y afinar costados de las
La curva sastre: es útil para el patronaje de prenda de dama porque ayuda a afinar
correctamente los costados de la cadera y entre pierna. también para afinar la unión entre una línea curva y una recta.
La escuadra o regla L: es fundamental para hacer patrones. puede estar graduada
en centímetros o pulgadas y generalmente mide 60X30 cm. esta especializada para trazar las líneas escuadradas, es decir cuando el trazo de la prenda forma un ángulo de 90°.
El sisómetro se usa para trazos elegantes como escote, cuello y sisa; los cuales tienen un corte curvo que se le hace a la prenda en la zona de la axila. para utilizarla deslízala y rota la plantilla del patrón, al mismo tiempo que la alineas una porción del contorno en los lugares puntuales del patrón. esto te permite dibujar a lo largo del borde para comunicar los puntos necesarios.
La regla curva de cadera: tiene una curva larga que permite dibujar líneas en la zona de la cadera como magas de dos piezas, forma acampanadas y solapadas.
MATERIALESPARAMARCARLOSMOLDES:
Fuera de los materiales convencionales como lápiz, marcadores, cinta adhesiva, borrador y sacapuntas, necesitaras algunas herramientas adicionales en tu taller de corte y confección.
Papel: los patrones diseños de las prendas deben ir dibujados en papel. algunos
tipos de papeles útiles para el diseño son el papel bond, papel kraft, sin embargo, es el papel manifold o papel de patronaje el adecuado para hacer trazos de moldes, debido a su ficha de celulosas translucida.

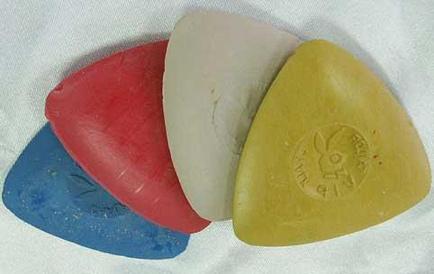

Para marcar jabón o tiza de sastre: para trabajar sobre la tela es importante utilizar
jabón o greda, gis o tiza de sastre. El mercado tiene una gran variedad y se puedes elegir el que más te convenga. Te recomendamos usar colores claros para telas oscuras y colores oscuro para telas claras. las marcas que se hagan con gis se despintan a la primera lavada, así como el jabón. también te sugerimos realizar los trazos delgados sobre las telas para que puedas identificar mejor los bordes.
OPERACIONESPRINCIPALESDECORTE:
Son las directamente relacionadas con la actividad e interviene maquinaria y equipo en el desarrollo de sus actividades. Cada operación la componen varias actividades, las cuales se deben tener en cuenta para su correcto desempeño.
EXTENDIDO,MARCADOYCORTE
El proceso de corte engloba las operaciones de extendido y marcado y tiene por objeto cortar el perfil de los patrones de las prendas a confeccionar e identificar y agrupar las piezas cortadas por tallas, de tal forma que puedan ser manipuladas fácil y cómodamente en la sección de costura.

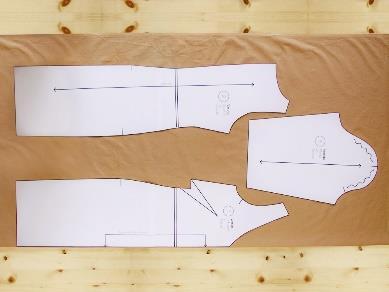

TRAZO O MARCA:

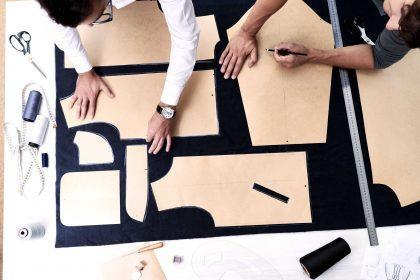

Marcación manual o asistida por computador de las piezas que componen los patrones de la prenda. Se deben realizar los trazos por cada material en que se corta, es decir, trazos en telas, forro o entretelas teniendo en cuenta las cantidades y las tallas según la orden de corte.
“La marcada es siempre un rectángulo de lado corto igual al ancho del tejido y lado largo el que corresponda una vez distribuidos los patrones encima de la tela. En el caso del corte troquelado se realiza mediante el uso de plantillas colocadas a presión y se procede a cortar. Es muy importante tener en cuenta el aprovechamiento del espacio en la colocación de los patrones para mejorar el rendimiento de la tela.

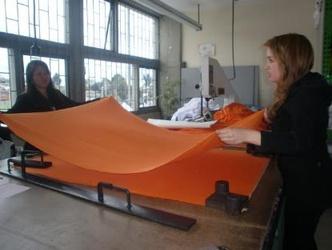

EXTENDIDO MANUAL
el tejido se extiende en varias capas sobre una mesa de corte.
Después se disponen las marcadas sobre el tejido a cortar, cuya longitud y anchura dependerán de las exigencias de producción.

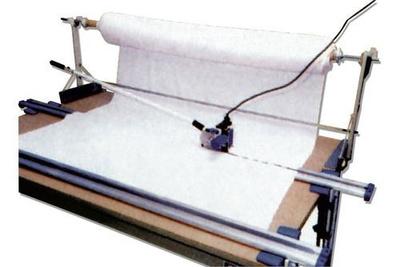

El tendido puede ser manual o asistido por un carro extendedor mecánico o automático, los cuales permiten alinear correctamente el tejido sobre la mesa de corte. En la imagen se observa un carro extendedor mecánico.

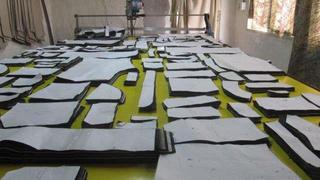

Las capas forman lo que se denomina colchón o bloque de tela, conforme el trazo y tipo de tendido. Antes de realizar el tendido se debe analizar el tiempo requerido de reposo de las telas para proceder a cortar.
CORTE O DESTROZADO.
Esta operación consiste en el corte o destroce del colchón de tela (creado en el tendido) por el orillo del trazo realizado para cada una de las piezas. El colchón de tela debe estar fijado ya sea por alfileres, pinzas, pesas o por el sistema de succión si la mesa lo tiene.
La actividad puede realizarse de manera manual con uso de cortadoras de disco o máquinas de cuchilla vertical, o de manera automatizada con máquinas de corte por control numérico o troqueladoras.
Esta operación genera altos riesgos laborales, es por ello por lo que se recurre a la automatización del proceso, logrando la disminución de riesgos laborales derivados de la actividad.
MÁQUINAS DE CORTE
Dentro de este proceso tenemos una variedad de equipos los cuales se diferencian dependiendo de su versatilidad, capacidad y precisión.

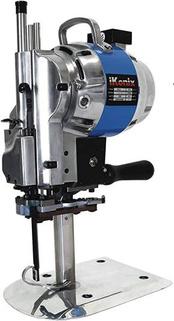

MÁQUINA DE CORTE VERTICALES: Este tipo de máquinas cuentan con una cuchilla que es accionada verticalmente, su uso es recomendable cuando se desea cortar varias capaz de tela, se caracteriza por su versatilidad al momento de realizar cortes diferenciados .su motor eléctrico acciona el mecanismo de la cuchilla vertical, la cual cuenta con su guía conductora refrigerada por aire, además posee un freno que aplana y presiona automáticamente la tela al momento de realizar el corte.

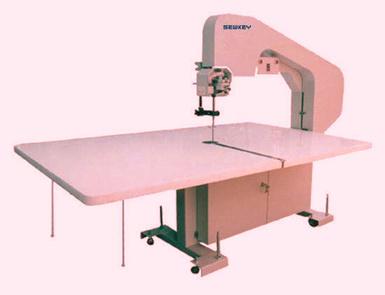

MAQUINA CORTADORA SIN FIN: posee una sierra con filo continuo que gira guiado por las poleas. El elemento cortante en el corte a la cinta continua es un fleje metálico afilado de un ancho aproximadamente de un centímetro y espesor inferior a un milímetro. las cuchillas de estas máquinas son más angostas que las maquinas rectas. esto permite cortes más precisos y el accionamiento en zona intrincadas en el afinado con máquinas de cinta continua se obtiene una continua perpendicular entre cuchilla-plano de trabajo, mayor precisión en el corte, una mejor facilidad para realizar el cortado por la movilidad de las piezas y mayor velocidad que con las máquinas de disco
MAQUINA DE CORTE CON CUCHILLA CIRCULAR: Este equipo cuenta con un disco circular, la cual permite realizar el corte al mismo tiempo que gira, la forma del mismo restringe la forma de corte ya que solo puede realizar cortes rectos o a su vez con curva graduales es ampliamente aplicable en el corte del pliegue de la tela con una anchura de hasta el 40% del diámetro del disco.
LA MÁQUINA CORTADORA DE EXTREMOS está diseñada para realizar cortes con gran precisión en el momento del tendido de la tela, disminuyendo el desperdicio de tela al momento del corte, se caracteriza por un riel que va de extremo a extremo para que se deslice está máquina.
TROQUELES
son moldes con la forma de la pieza a cortar y son utilizados para grandes series de piezas, en las que la variación es mínima .se usan para cortar piezas de confección textil como cuellos, copas de brasier, piezas textiles complejas, etc. ... Estos troqueles son usados para el corte de diferentes telas.
OTRAS MAQUINAS QUE COMPLEMETAN EL PROCESO DE CORTE

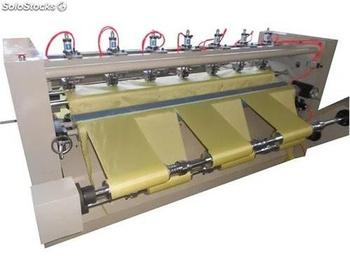

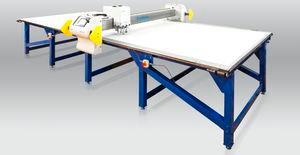

CARROEXTENDEDORAUTOMATIZADO: posee un software que permite la programación de tendidos irregulares en medidas, cantidades, tallas y tejidos.
MESASNEUMÁTICAS
: cuentan con un sistema de succión para mejorar la calidad del corte evitando uso de alfileres, o con niveles que aumentan la capacidad de corte por el aprovechamiento del área de corte. Gracias a la aspiración fijan y aplanan las capas de tejido a cortar.
MESAS CON AGUJAS: se utilizan para tejidos que requieren alineación perfecta entre capas, como las telas de rayas, estampados, cuadros, etc. Generan un corte fino y consumen el mínimo de tela. Las agujas tienen un largo de hasta 10 cm, con punta redonda para evitar el daño del tejido.

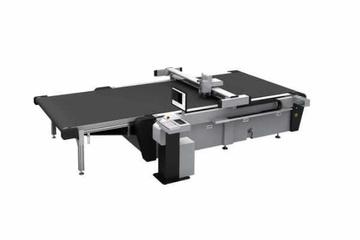

maquinaria y equipos con tecnología por control numérico, en el que se utilizan programas informáticos para realizar las diversas operaciones de corte, entre los más comunes se encuentran:
ULTRASONIDO: por medio del sonotrodo asegura que los bordes del corte no se desflequen ya que realiza un corte limpio, este corte se utiliza para procesos que desarrollan prendas con cero costuras

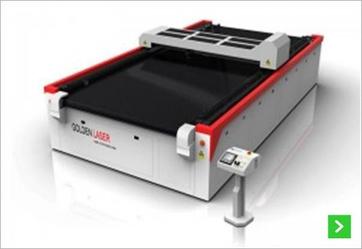

RAYO LÁSER: El elemento cortante es un haz de luz o rayo láser de alta densidad, el corte que genera es de gran precisión y mucho más rápido debido a al nivel automatizado del proceso.

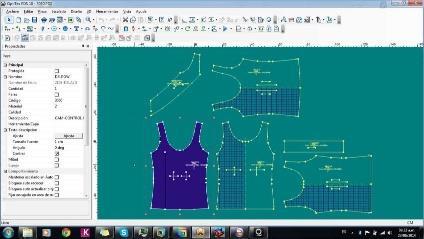

DIAMINO FASHION DE LECTRA permite crear trazos de manera sencilla y veloz para todo tipo de prendas de ropa y telas empleadas en la confección y la moda. La solución tiene en cuenta diferentes propuestas como: optimizar la precisión en el consumo del material y el aumento de la productividad en el proceso de trazo.
El trazo es manual para el nivel inicial del software, o tiene la opción de trazo automático en el nivel más avanzado que se llama Diamino Fashion Expert.
BENEFICIOS DE DIAMINO FASHION:
Minimizar los costos / saque el máximo provecho de la tela:
1- Calcule el consumo de tela durante el desarrollo del producto para tener una estimación preliminar precisa de los costos. Modifique las formas de los patrones para mantener unos márgenes de beneficio que aumenten la rentabilidad de su negocio.
2- Haga más con menos: Reduzca o elimine los espacios de separación entre las piezas. Determine el ancho de tela más eficiente. Optimice los planos de trazo para aprovechar al máximo la tela sin sacrificar la calidad del corte.

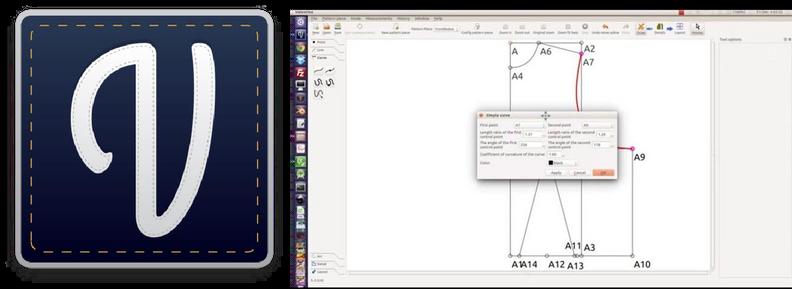

VALENTINA es una herramienta de software de diseño de patrones de código abierto, diseñada para ser la base de una nueva pila de herramientas de código abierto para rehacer la industria de la confección
Está orientado al diseño textil industrial. Tiene plantillas y guías para elaborar indumentaria con medidas métricas y angulares. Su interfaz se asemeja a un CAD en 2D y ofrece asistencia para elaborar borradores y realizar acabados. Los archivos pueden exportarse en otras aplicaciones vectoriales como Inkscape

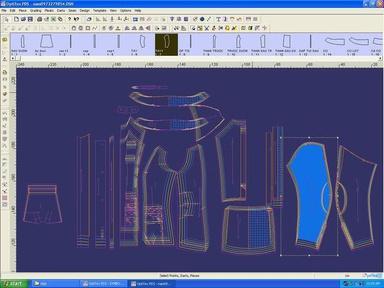

OPTITEX es un proveedor global de software de soluciones integradas de diseño asistido por computadora (CAD) 2D & 3D para moda e indumentaria, automotriz, tapicería y telas industriales.
VENTAJAS
Las ventajas que más se destacan entre todas son:
solución DEL PATRONAJE:
Solución de patronaje: Es el paquete necesario y complementario para la solución a todos tus problemas de patrono, además está ajustada a las nuevas necesidades de la industria de confección.
solución de producción:
solución 3D:
Una solución integral para aumentar la eficiencia de la Sala de Corte y reducir los costos en la Tela

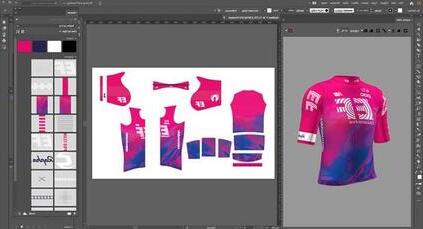

Optitex se compone de toda una colección de aplicaciones que crean prendas y accesorios en 3D con Calidad Fotográfica.
Esta ventaja permite:
-Reducir drásticamente los costes de material de anidación automático altamente eficaz.
- Usar la menor cantidad de tablas para crear corte pedidos a diferentes estilos, tamaños, colores y tejidos. -Calcular con exactitud el coste de cumplir con una orden de venta nido con rayas, cuadros escoceses, el ferrocarril y el caudal de tejidos.
SIMILITUDES Y DIFERENCIA ENTRE MÁQUINAS Y SUS PARTES
Existe una gran diferencia entre el corte manual y el automatizado y es la reducción de tiempo y personal y ya que estas máquinas automatizadas poseen software existe menos posibilidad de errores al realizar dichos procesos.
La cortadora de extremos como su nombre lo indica cumple la función de cortar los extremos del material mientras que el carro extendedor se puede programar para hacer cortes irregulares en medidas y tallas.
Cortadora sin fin vs cortadora vertical: La cortadora sin fin la cortadora vertical y las otras herramientas tienen la similitud que todas cumplen la misma función: hacer el corte, pero tienen funciones específicas que las diferencian, por ejemplo, la sierra sin fin y la mesa neumática tienen un sistema de succión lo cual evita el uso de agujas o alfileres que pueden averiar el material mientras que en la cortadora vertical y en la mesa con agujas es necesario el uso de dichos materiales
ELEMENTOS, MATERIALES E INSUMOS QUE REQUIEREN LAS MÁQUINAS
para funcionar con sus especificaciones
Para el extendido de la tela:
Mesa de corte. Alfileres.
Grapadoras.
Cortadora de extremos.
Pesas sujetadoras de telas
en algunos casos
extendedora manual o automática
Para el corte:
Cortadora circular
Cortadora vertical. cortadora sin fin. Troqueles. Guantes de protección
Insumos: El insumo principal y por decirlo así único para el funcionamiento de dichas máquinas son los diferentes tipos de telas con las que se van a elaborar los diferentes tipos de confección.
RECOMENDACIONES PARA EL OPTIMO DESARRROLLO DE TRAZO Y CORTE
Hoy día las empresa que quieran mantenerse a la vanguardia es de gran importancia utilizar la tecnología ya que dicha tecnología aporta eficiencia, calidad y mayor agilidad en el proceso de corte y confección; además los diferentes tipos de software logran que los equipos que trabajen con ellos logran un mejor desempeño en todos los procesos y de esta forma se moderniza todo el trabajo y esto reporta en calidad desde el inicio de la elaboración de la prenda hasta entregar al consumidor final un producto de excelente. En base a la siguiente investigación podemos concluir que el uso de estas máquinas en la industria textil es de gran importancia ya que gracias a la tecnología que hoy en día se desarrolla, las empresas empresas son las más beneficiadas ya que estas logran agilizar sus proceso de confección y mejorar la calidad del producto, en cuento a los software de patronaje también son necesarios y reportan mejor desempeño en la realización de patronaje y son herramientas muy innovadoras.
