AMAZONE - ZG-TX

Kombispreder

ZG-TX

AMAZONE-spredere lever op til den europæiske miljønorm

ZG-TX

Kombispreder ZG-TX Fleksibel – præcis – kraftfuld

ZG-TX 11200 Super ved spredning af kalk

2

3

Med ZG-TX sætter AMAZONE helt nye standarder i kombispredersegmentet. Med en enkel ombygning mellem TS-spredeenheden og den nyudviklede spredeenhed til kalk kan der spredes både mineralgødning og jordfugtig kalk præcist med den samme maskine. ZG-TX kombinerer således fordelene ved den præcise TS-spredeenhed med skiveintegreret AutoTS for at opnå de bedste kantspredningsresultater og maksimal effektivitet ved anvendelse med kalk.

Fleksibel anvendelse, præcis gødskning Side Oversigt over fordelene

4

Ramme og beholder

6

Styring af påfyldning

8

Chassis og styretøj

10

Mulige anvendelser

12

Kalkanvendelse 14 FlowControl | Dosering

16

Spredeenhedsteknologi | Indføringssystem

18

TS-spredeskiver | Normalspredning

20

Kantspredesystem AutoTS

22

Markforsøg med Innovation Farm

26

HeadlandControl 28 Udstyr 30 ZG-TX Easy

32

ZG-TX Tronic

34

ISOBUS 36 Spreader Application Center | mySpreader-App

44

Tekniske data

46

ZG-TX

Kombispreder ZG-TX

15 m til 54 m

6.800 l til 11.200 l

1-16 delbredder

Gødning, granulat, kalk

Oversigt over fordelene for dig

4

Et overblik over dine fordele:

Fleksible anvendelsesområder Hurtig og nem omstilling mellem kalk- og gødningsspredeenhed

Præcise spredebilleder Fremragende tværfordeling af gødning og kalk takket være den gennemprøvede TS-spredeenhed og den nyudviklede spredeenhed til kalk

Kraftfuld Stor kapacitet med store arbejdsbredder ræcis mængderegulering i alle marksituationer P Fra første sekund garanterer FlowControl præcise udbringningsmængder uanset side E nsartede afgrøder på forageren HeadlandControl sikrer perfekt tværfordeling takket være bredere spredning på forageren og parabelformet kobling af delbredderne

Perfekt kantspredning AutoTS til gødning: gennemprøvet præcision, maksimalt udbytte helt op til markkanten Kantspredeskærm til kalk: Præcist arbejde ved markkanten

FLERE OPLYSNINGER www.amazone.net/zg-tx

PRODUKTFILM Få mere at vide

DOWNLOAD mySpreader-app

5

ZG-TX

Den helt rigtige maskine til alle anvendelser Rammevarianterne Special og Super

ZG-TX 6800 Special

ZG-TX 11200 Super

Bredt udvalg af udstyrsvarianter De forskellige udstyrsvarianter af ZG-TX kan tilpasses specifikt til brug på store gårde, på maskinstationer og i udlejningsbranchen. Med AMAZONE kan alt fra meget enkle til fuldt udstyrede maskiner realiseres. Især ZG-TX Super imponerer med maksimal læsse kapacitet på kun én aksel takket være de forstærkede komponenter i forhold til Special. Med en maksimalt tilladt maskinegenvægt på op til 21 tons har sprederen masser af kapacitet til alle former for brug.

Model

Grundkonstruktionens fordele Høj nyttelast på én aksel Lavt tyngdepunkt på beholderen Stor læsseåbning

Beholdervolumen

Tom vægt

Teknisk nyttelast

ZG-TX 6800 Special

6.800 l

3.500 kg

9.000 kg

ZG-TX 9000 Special

9.000 l

3.700 kg

8.800 kg

ZG-TX 9000 Super

9.000 l

3.800 kg

17.200 kg

ZG-TX 11200 Super

11.200 l

4.000 kg

17.000 kg

Ramme og beholder

Høj sammenkobling med kuglekobling K80

6

Lav sammenkobling med kuglekobling K80

Special og Super – rammer til alle behov Vælg det, der passer til dit behov!

Special-rammens trækstang har mulighed for en vægtoverførsel på trækket på 2,5 tons. Der kan vælges en lav eller høj sammenkobling med K80 eller trækøje D40.

Ingen aflejringer i beholderen, takket være den optimerede beholderform Med den gennemtænkte beholderform på ZG-TX opnås et optimalt tyngdepunkt, som ganske praktisk samtidig modvirker negative tryk på trækanordningen. De stejle beholdervægge uden hjørner og kanter garanterer, at spredematerialet synker optimalt nedad, også selv om der køres med jordfugtig kalk. I bunden af beholderen sørger den vedligeholdelsesfrie bånd med automatisk styring, for pålidelig dosering.

Optimal vægtfordeling Båndet stiger 5 grader, hvilket sikrer tømning bagfra og fremad. På denne måde garanteres en optimal vægtfordeling under spredearbejdet. Maksimal støttelast og lavere akseltryk muliggør sikker kørsel på marken under alle anvendelsesbetingelser.

Fordele ved beholderdesignet Optimalt flow i spredematerialet selv i kuperet terræn Nem rengøring Hensigtsmæssigt tyngdepunkt til forebyggelse af negative tryk på trækanordningen

Trækket til Super-rammen er udelukkende konstruret til lav sammenkobling. I kombination med en K80-kuglekobling med mulighed for en vægtoverførsel på 6 tons og et akseltryk på 15 tons på ZG-TX Super giver maskinen en betydeligt højere nyttelast.

7

ZG-TX

Intelligent beholder Altid maksimal ydeevne

Ved blink med arbejdsbelysningen signaleres fyldeniveauet allerede under pålæsningen. Når arbejdsbelysningen lyser konstant, er den foreskrevne mængde nået. Medhjælpere eller gentagen nedstigning med henblik på kontrol overflødiggøres.

Når arbejdsbelysningen lyser konstant, er den foreskrevne

mængde nået

Styring af påfyldning

8

Den store, let tilgængelige serviceplatform giver mulighed for optimal iagttagelse af påfyldningen. Der er også en praktisk holder til en kost eller skovl. Det betyder, at det rigtige værktøj altid er lige ved hånden.

Hurtig pålæsning

Robuste sigter – lette at fjerne

Rullepresenningen fjernbetjenes hydraulisk, så pålæsningen kan påbegyndes hurtigst muligt. Den meget store beholderåbning med åben rullepresenning betyder, at sprederen også kan belæsses med store skovle. Presenningen, der er fastgjort til beholderens kant, forhindrer desuden, at gødning og kalk falder ud mellem presenningen og beholderen.

Robuste kunststofsigter beskytter beholderen mod fremmedlegemer i gødningen. Samtidig gør sigterne det meget lettere at rengøre beholderen. Takket være kunststofsigternes lave vægt er de nemme at tage af, når maskinen skal bruges til kalk.

Altid overblik over fyldeniveauet Den digitale niveauindikator giver til enhver tid information om læssestatussen via vejesensorer. I intelligent samspil med arbejdsbelysningen angives beholderens fyldeniveau med blink og muliggør optimal pålæsning til målvægten.

Ved afslutningen af spredningen advarer en tommeldesensor dig, kort før sprederen er helt tom.

9

ZG-TX

Manøvredygtig og komfortabel Perfekte køreegenskaber på vej og mark

40 km/t

Masser af komfort – Skånende for afgrøden S porbredder fra 1,80 til 2,25 m Forbedret kørekomfort takket være affjedrede trækstangssystemer Stabil og robust chassis-teknik Luftbremsesystem med to kredsløb og godkendelse til 40 km/t

Store kontaktflader med op til 750 mm brede hjul AS-hjul med en højde på op til 2,05 m giver maksimal beskyttelse af afgrøden

Chassis og styretøj

10

Robust aktiv hjulstyring Udstyret med den styrende hjulaksel, der fås som ekstraudstyr, får den bugserede spreder ZG-TX en maksimal styrevinkel på op til 20°. Det betyder, at det afhængigt af sporbredden er muligt at køre med afgrødeskånende efterløb. Den automatiske styring muliggør endda kontrastyring på skråninger. Så snart spredeværket er deaktiveret, og en hastighed på 15 km/t overskrides, kobles styringen automatisk fra, så maskinen kan transporteres forsvarligt på vejen med hastigheder på op til 40 km/t.

Fordele ved aktiv hjulstyring Styreudslag på op til 20° Sikkert arbejde på skråninger Beskyttelse af afgrøden med sporstabilt efterløb

Styrende hjulaksel med op til 20° styreudslag

11

ZG-TX

Fleksible anvendelsesområder Hurtig ombygning mellem gødning og kalk

Dobbelt fordel – Kalk og gødning fordeles optimalt Det særlige ved ZG-TX er den enkle ombygning mellem spredeenheden til kalk og TS-spredeenheden til mineralsk gødning. Det er til dette formål kun nødvendigt at udskifte enkelte komponenter eller bringe dem i parkeringsposition. Takket være den gennemtænkte software genkender

terminalen, at sprederen er blevet ombygget. Det betyder, at kombisprederen kan bygges om på ca. 25 minutter, så der efterfølgende kan spredes kalk eller gødning.

Når ombygningen er gennemført, udnyttes fordelene ved begge systemer.

Gødningsudstyr på ZG-TX med aktiveret dobbeltspjæld og kæderive i parkeringsposition

Mulige anvendelser

Kun 4 komponenter skal udskiftes ved den intuitive ombygning: 1. Stænkskærm 2. Spredeskiver 3. Tragtsliske 4. Påfyldningssigter

12

Fordele for dig: Hurtig udskiftning af nogle få komponenter Intuitivt understøttet af software Ingen kompromisser i spredeteknologien Fleksibel brug sikrer økonomisk kapacitetsudnyttelse

Kalkudstyr på ZG-TX med aktiveret kæderive og dobbeltspjæld i parkeringsposition

13

ZG-TX

Kalkspredning på en helt ny måde Robust og præcis!

Effektivitet med op til 16 m arbejdsbredde

Ingen kompromisser ved brug af kalk Der har ud over effektiviteten ved krævende kalkopgaver fokuserede udviklingen også på præcision. Således muliggør et spjæld med lavt volumen, der fås som ekstraudstyr, f.eks. også ensartet udbringning af meget små mængder

kalk på under 1 ton/ha. For første gang kan spredebilledet også optimeres til kalk ved hjælp af en enkel korrektion af afgivelsespunktet. Den nyudviklede spredeenhed spreder pålideligt kalken over arbejdsbredder på op til 16 meter.

Præcis kantspredeskærm til kalk

Spredeskiver til arbejdsbredder på op til 16 m

Kalkanvendelse

14

Den nyudviklede kanspredeskærm til kalk muliggør præcist arbejde helt op til markkanten

Lige til kanten Som noget helt specielt inden for kombispredere leverer AMAZONE på forespørgsel nu også en kantspredeskærm til kalkudbringning. Det betyder, at der for første gang også

kan udbringes kalk helt præcist ud til markkanterne og grøfter.

Spjæld til spredning af små mængder kalk Kan svinges ned, så der kan spredes meget små mængder kalk Ensartet materialeflow med meget små mængder

Kæderive til kalk Kæderiven (ekstraudstyr) sikrer, at spredeskiverne får tilført materialet ensartet og meget ordnet fra båndbunden.

Hvis ZG-TX igen skal bruges til spredning af

mineralgødning, kan kæderne nemt og bekvemt hægtes fast i et beslag.

Kæderive i parkeringsposition

Kæderive i arbejdsposition

15

ZG-TX

Optimal dosering af mineralgødning Snedigt og præcist!

Præcis mængderegulering under alle markforhold

FlowControl – Den automatiske mængdekalibrering FlowControl har en sensor pr. spredeskive, som bestemmer de enkelte spredeskivers drejningsmomenter. I tilfælde af en afvigelse fra målmængden justerer FlowControl straks positionerne på mængdespjældene.

Dobbeltspjæld: Sideuafhængig mængderegulering

FlowControl: Måling af drejningsmomenter

Fordele ved FlowControl: Præcision fra første sekund Præcis mængderegulering, uafhængigt af side Registrering af substansmangel og blokader

FlowControl | Dosering

Monospjæld

16

Elektrisk dobbeltspjæld

2 veje til optimal dosering af mineralgødning AMAZONE tilbyder 2 muligheder for optimal dosering med det manuelle monospjæld, der kan bruges som lavmængdespjæld ved spredning af kalk, og det elektriske dobbeltspjæld til mineralgødning. I den simpleste udstyrsvariant er der med monospjældet allerede mulighed for hastighedsafhængig dosering.

Det intelligente samspil mellem båndets hastighed og det elektriske dobbeltspjæld giver både hurtig og præcis regulering. Det betyder, at sideuafhængig dosering også er mulig ved brug af applikationskort og delbreddeaktivering.

Fordele ved monospjældet

Fordele ved det elektriske dobbeltspjæld

Simpelt og enkelt udstyr Kørehastighedsafhængig mængderegulering Nem kalibrering

Komfortabel kalibreringsanordning AMAZONE tilbyder en kalibreringsanordning til enkel og hurtig kontrol af spredemængden. Takket være kalibreringsmenuen er processen intuitivt integreret i softwaren, og betjeningsfejl er udelukket. På den måde kan der med selv den simpleste maskine sikres en præcis udbringningsmængde.

Præcis regulering takket være det intelligente samspil mellem båndet og det dobbelte spjæld Sideuafhængig dosering ved brug af applikationskort og delbreddeaktivering Automatisk delbreddeaktivering med op til 16 delbredder i forbindelse med det elektriske indføringssystem

17

ZG-TX

Den bedste i klassen i forhold til præcision AMAZONE TS-spredeenheden til mineralgødning

Tronic – mekanisk drev Spredeenheden på ZG-TX drives mekanisk. Her beskyttes sprederen som standard imod overbelastninger ved hjælp af en kardanaksel med friktionskobling. Via en central gearkasse tilpasses det indgående omdrejningstal fra traktoren, så spredeskiverne får et højere omdrejningstal. Det betyder, at der med lave motoromdrejningstal kan spredes brændstofbesparende i maksimal arbejdsbredde.

Der kan afhængigt af udstyr skiftes mellem 1 og 16 delbredder.

Spredeenhedsteknik | Indføringssystem

Fokus på præcis gødskning Hidtil har begrebet kombispreder dækket over maskiner, der doserer enten mineralgødning eller kalk på to spredeskiver ved hjælp af en båndbund. Efterspørgslen efter højeste præcision er imidlertid også stigende i kundesegmentet for kombispredere. På den baggrund besluttede AMAZONE at gå helt nye veje inden for gødningsdosering og kombinere maskinen med den gennemprøvede præcision i TS-spredeenheden. Resultatet er i mange henseender nyt!

I stedet for en simpel slisk, hvormed gødningen doseres på skiven, er ZG-TX udstyret med en defineret regulering af afgivelsespunktet. I den elektriske version (ekstraudstyr) giver det mulighed for funktioner som HeadlandControl og Section Control.

Drejningen af indføringssystemet giver dig samtidig mulighed for forskellige arbejdsbredder. Med bare 3 spredeskivesæt dækkes arbejdsbredder i området fra 15 til 54 m.

Regulering af defineret afgivelsespunkt

Spredeskiver med skiveintegreret AutoTS i højre side

18

Dine fordele Perfekt tværfordeling med arbejdsbredder på op til 54 m Præcis indstilling Section Control med 16 delbredder

19

ZG-TX

TS-spredeskiverne For maksimal præcision ved alle spredetyper – op til 54 m arbejdsbredde

Spredesystem af rustfrit stål – for en lang levetid I TS-sprederne er hele spredesystemet fremstillet i rustfrit stål, hvilket giver en lang levetid.

Det integrerede kantspredesystem AutoTS aktiveres elektrisk.

De forskellige spredeskiveenheder kan hurtigt og let udskiftes via et skiftesystem. Den perfekte løsning f.eks. til maskinstationer.

»Til forskellige arbejdsbredder kan der monteres forskellige

spedeskivesegmenter – en meget bekvem løsning.« (professionel kørselsberetning om gødningsspreder ZA-TS 4200 Profis

Til normalspredning og kantspredning aktiveres der med AutoTS forskellige spredeskiver, uden at det er nødvendigt at skifte skiver.

Hårdmetalbelagte spredeskiver Spredeskiverne er belagt med en speciel, ekstraordinær stærk slidbeskyttelse. Derved opnås en tre gange så lang levetid.

Hydro · 06/2013)

Optimale arbejdsbreddeområder med spredeskivesæt, afhængigt af spredemidlet: TS 10 = 15 m – maks. 27 m TS 20 = 21 m – maks. 33 m TS 30 = 24 m – maks. 54 m

Spredeskivesættenes arbejdsbreddeområder [m] 54 51 48 45 42 39 36 33 30 27 24 21 18

TS 10

TS 20

TS 30

God fordeling (produktafhængig)

TS 10

TS 20

TS 30

KAS, NPK

Kalk (granuleret)

Kali

Urea, SSA

ASS

KAS, NPK

Kalk (granuleret)

Kali

Urea, SSA

ASS

KAS, NPK

Kalk (granuleret)

Kali

Urea, SSA

ASS

Optimal fordeling

TS-spredeskiver | Normalspredning

20

21

Optimeret spredebillede

Ufølsomt spredebillede via multi-spredevifte

Normalspredning Ved indstilling af indføringssystemet ændres spredematerialets afgivelsespunkt på spredeskiven, og derved reguleres kastelængden og tværfordelingen. Arbejdsbredden kan desuden indstilles endnu mere individuelt ved ændring af omdrejningstallet.

Spredeskiverne særlige form og vinkling danner en multi-spredevifte i TS-spredeenheden. Således påvirker de lange og korte spredeskivers spredevifter ikke hinanden og opnår deres optimale spredebane.

Tredimensionelt spredebillede Spredeenheden er udviklet med tredimensionelle spredebilleder, så der opnås en perfekt tværfordeling op til en arbejdsbredde på 54 m. De store overlapningszoner giver et perfekt spredebillede og er væsentligt mere stabile over for samtlige udefra kommende indvirkninger som f.eks. sidevind, skråningshældning, luftfugtighed og skiftende kvalitet på gødningsmaterialet.

100 %

50 %

0%

-54

-48

-42

-36

-30

-24

-18

-12

-6

0

6

12

Tværfordeling (arbejdsbredde 36 m) Kastelængde 72 m

18

24

30

36

42

48

54

ZG-TX

Kantspredesystemet AutoTS Fuld kontrol. Altid!

Økonomisk set er kantspredesystemer især hensigtsmæssige

ved store mængder af mineralgødning. Her kan også dyrere systemer betale sig. (top agrar – »Kanteksakt spredning« · 07/2022)

AMAZONE tilbyder indstillingsanbefalinger til alle metoder til

grænsespredning

Kantspredesystemet AutoTS

22

ZG-TX sætter nye standarder for grænsespredning i kombi spredersegmentet. Sammen med TS-spredeenheden er det skiveintegrerede grænsespredesystem AutoTS installeret i højre side fra fabrikken. Dette garanterer de bedste kantspredningsresultater helt op til markkanten, selv ved store arbejdsbredder.

Effektiv og præcis – spred kun der, hvor gødningen gavner dine afgrøder

Arbejdsbredde

Halv arbejdsbredde

Arbejdsbredde

Halv arbejdsbredde

Arbejdsbredde

Halv arbejdsbredde

Grænsespredning (udbytteorienteret indstilling) Det tilstødende område er et dyrket landbrugsareal. Her kan det tolereres, at der spredes en lille mængde gødning hen over markgrænsen. Den fulde nominelle mængde udbringes helt ud til markkanten.

Kantspredning (miljøorienteret indstilling) Hvis marken grænser op til en vej eller en cykelsti, må der ikke kastes gødning ud over skellet. Med henblik herpå tilpasses kastelængden i kombination med doseringsspjældet.

Grøftspredning (miljøorienteret indstilling) Hvis der står eller løber overfladevand direkte ved markkanten, foreskriver gødskningsforskrifterne, at en defineret afstand til vådområdet skal overholdes under gødskningen.

Med henblik herpå reduceres kastelængden yderligere i kombination med doseringsspjældet.

23

ZG-TX

AutoTS Det skiveintegrerede grænsespredesystem

AutoTS – komfortabel og præcis tværfordeling ud til markkanten Med det skiveintegrerede grænsespredesystem AutoTS kan de forskellige grænsespredeteknikker kant-, grænse- og grøftspredning nemt og bekvemt aktiveres sideuafhængigt via terminalen fra førerhuset.

AutoTS – indstilling af indføringsskiven til kantspredning

Det geniale funktionsprincip AutoTS En servomotor forstiller indføringsskiven ca. 10 °, så gødningsmaterialet ved kant- og grøftspredning føres over den kortere kantspredeskive. Som følge af kombinationen af omdrejningstal og kortere skive kastes gødningsmaterialet markant kortere, uden at dette medfører mekanisk belastning.

AutoTS – indstilling til normalspredning

Kantspredningscomputer – Beregn merudbytte Med AutoTS kan der i kantområdet opnås et udbytte, der gennemsnitligt er ca. 17 % større end ved gængse metoder.

Beregn selv!

»Kravene ved udviklingen af Amazone ZA-TS var entydige:

Ingen kompromisser i forhold til normal spredning og kant-, grænse- og grøftspredning ved markkanterne.« (profi – Spredeenheder i praksis »Hydraulisk eller mekanisk« · 06/2017)

AutoTS – indstilling af indføringsskiven til kantspredning

Til tablet og desktop: www.amazone.net/grenzstreurechner

Kantspredesystemet AutoTS

24

FELDGRENZE

%

Eksklusivt!

Eksklusivt!

Større udbytte i kantområdet med AutoTS

AutoTS-kantspredesystemet gør det muligt for brugeren at Med AutoTS-Spredeenheden er en automatisk mængderegenerere meget duktion mulig ved kantspredning. Mængdeændringen kan Meter pålidelige stejlt faldende kantspredebilleder og dermed at skabe optimale vækstbetingelser helt hen foregå i frit valgbare procenttrin. Da begge spredeskiver kan Grenzstreuverfahren: deutliche Über-/Unterdüngung im Randbereich mod markkanten.Bisherige Således kan der opnås et betydeligt størbetjenes uafhængigt af hinanden, kan en ændring indstilles Grenzstreusystem AutoTS: höchste Präzisioni den der ene Querverteilung Randbereich re udbytte i forhold til de kendte metoder til kantspredning. eller i begge im sider.

1 %

2 Markkant

100

50

3 0 72

54

36

18

Kantområde

0 Meter

Kantspredesystemet AutoTS

Gængse kantspredesystemer

1

Med en kortere spredeskive begrænses gødningsmaterialets kastelængde.

D en mekaniske omdirigering af gødningen bevirker, a t gødningen slås i stykker og falder hurtigere ned ved siden af køresporet.

2

Gødningsmaterialet skånes og fordeles optimalt ud til markkanten.

D en mængde gødning, der er slået i stykker, kommer til at mangle i kantområdet, hvorved der opstår undergødskning.

Gødningsmaterialets lavere udkastehastighed betyder, at der kun lander ganske få gødningskorn uden for markkanten.

Ikke alle gødningskorn omdirigeres mekanisk, og det betyder, at der spredes langt ud over markkanten.

3

25

ZG-TX

Dokumenteret præcision!

Markforsøg med Innovation Farm

I stort anlagte markforsøg har Innovation Farm fra Østrig

sammenlignet fire kantspredesystemer under realistiske forhold.

Markforsøg med Innovation Farm

26

Gennemsnitligt areal

Merudbytte pr. ha bedriftsareal og år under anvendelse af de forskellige kantspredesystemer over 36 meters arbejdsbredde (top agrar 07/2022, kilde: Innovation Farm)

Markforsøg dokumenterer fortrinlige grænsesprederesultater

2ha

4ha

12ha

Begrænser

52,28 €

36,96 €

21,35 €

Hydro

56,04 €

39,61 €

22,89 €

AutoTS

117,02 €

82,71 €

47,79 €

Væsentlige udsagn efter forsøget

Formålet med markforsøget var at påvise, at kantsprederanordninger ikke kun medfører miljømæssige fordele, men også har en stor indflydelse på udbyttepotentialet i kantområdet.

Jo større arbejdsbredde eller jo mindre arealstruktur, desto bedre betaler kantspredesystemerne sig.

Spredekurverne med AutoTS forløber relativt konstant på højt niveau indtil kort før markkanten og falder så ekstremt stejlt.

Med AutoTS er fejlmængderne markant mindre, hvilket giver større udbytte.

For også ved store arbejdsbredder at sprede den fulde gødningsmængde ud til markkanten og undgå gødningstab uden for markkanten er en præcis teknik nødvendig.

AutoTS lever op til disse krav. Det betyder, at større udbytter også kan forventes i kantområdet.

Spredemængde (%)

36 m køresporssystem

© AMAZONE

Markkant

140 120 100

Kantspredesystemer Normalspredning Begrænser Hydro AutoTS

80 60

Kørespor

40 20 0

0

6

12

18

24

30

36

Illustrationen viser kantspredemetoden grænsespredning, hvorved der om muligt ikke må blive spredt gødning ud over markgrænsen.

27

ZG-TX

Eksklusivt!

Eksklusivt!

HeadlandControl

More than ISOBUS

Optimal tværfordeling på forageren

Arbejdsbredde Kastelængde (2x arbejdsbredde) Aktiv HeadlandControl

HeadlandControl Normalspredning Grænsespredning Med HeadlandControl forøges arbejdsbredden inde på marken på forageren.

HeadlandControl

28

Med HeadlandControl: Udvidet forager

Uden HeadlandControl: Standardforager

Frakobling udefra og indad

Tilkobling udefra og indad

Optimeret foragersituation med HeadlandControl og ny delbreddeaktivering

Problemet: Over- og undergødskning på forageren

Løsningen: HeadlandControl

Forskellige gødningstyper har forskellige til- og frakoblingspunkter. I praksis bliver frakoblingspunkerne oftest først nået, når traktoren allerede gennemkører kurven på vej ind på forageren. Derved svinger spredeviften bag traktoren ud til siden, og der opstår over- og undergødskede zoner.

Frakoblingspunkt på forageren: Uden HeadlandControl

Med aktiveret HeadlandControl bliver kastelængden og spredemængden forøget på siden ind mod marken, hvorved frakoblingspunktet vandrer indad på marken.

Derudover bevirker den nye delbreddeaktivering, som nu er tilpasset efter spredeviftens facon, at delbredderne bliver koblet fra udefra og indad ved ankomst på forageren.

På denne måde kan over- og undergødskede zoner på forageren undgås.

Med HeadlandControl

1. Sprederen deaktiverer for sent og gennemkører allerede kurven 2. Traktoren skulle egentlig køre ud over køresporet på forageren

1. Med HeadlandControl spreder sprederen på forageren længere ind i afgrøden 2. Traktoren kan følge marksprøjtens kørespor

Resultat: Over- og undergødskede zoner på forageren

Resultat: Ensartede afgrøder langs forageren

Uden HeadlandControl

Med HeadlandControl

Frakobling under gennemkørsel af kurven

Frakobling før gennemkørsel af kurven

Overgødskning (mørkegrøn)

Forbedret tværfordeling på forageren

Undergødskning (hvid)

Standardforager

Indre kastelængde uden HeadlandControl

Frakoblingspunkt forskudt

Udvidet forager

Indre kastelængde med HeadlandControl

More than ISOBUS-funktionerne fra AMAZONE er mere omfattende end ISOBUS-standarderne. Det betyder, at bl.a. HeadlandControl ikke vil fungere på alle ISOBUS-betjeningsterminaler.

29

ZG-TX

Udstyr Perfekt i mindste detalje

Hydraulisk støttefod

SafetySet – integreret som standard Mere sikkerhed for menneske og maskine Som alle gødningsspredere fra AMAZONE byder også ZG-TX med standardudstyret på en omfattende pakke med foranstaltninger, der lever op til de strenge krav til sikkerheden. Belysningssystemet, (LED-belysning), sørger for sikker transport i trafikken og er derudover robust og holder længe.

Arbejdsbelysning – Højlys dag hele døgnet

Hydraulisk støttefod – Hurtig til- og frakobling De bugserede ZG-TX-spredere kan som ekstraudstyr vælges med en hydraulisk støttefod, så det er så nemt som muligt og samtidig hurtigt at koble ZG-TX til og fra. Støttefoden trækkes tilbage til trækstangens niveau for at bevare den store frihøjde.

Afskærmning

Med arbejdsbelysningen, der fås som ekstraudstyr, kan vigtige positioner på sprederen også belyses tilstrækkeligt, selv om der arbejdes om natten. LED-lygter oplyser beholderen indvendigt med henblik på overvågning af fyldeniveauet og lettere arbejde med pålæsning.

Afskærmningen beskytter spredeenheden mod regn og forhindrer dermed, at kalk og gødning klumper sammen.

Afskærmningen kan foldes op med henblik på udførelse af vedligeholdelse eller rengøring.

Arbejdsbelysning indvendigt i beholderen

Opklappet afskærmning

Udstyr

30

Transportboks

Multibeslag

Transportkassen – Praktisk og med stort volumen

Multibeslag

Godt beskyttet og lige ved hånden er der f.eks. plads til det mobile og digitale testsæt EasyCheck. Den store transportkasse giver mulighed for at transportere ekstra spredeskivesæt og kalibreringsslisker.

Multibeslaget har 3 funktioner. Der kan monteres et kamera på beslaget, der også fungerer som fastgørelse til arbejdsbelysningen, og afskærmningen til spredeenheden kan låses fast i det. Alle 3 funktioner sikrer maksimal komfort.

Rullepresenningen – Komfortabel og pålidelig

Kamerasystem til ZG-TS – Sikkerheden kommer i første række!

Særligt komfortabel er også den hydraulisk styrede rullepresenning. Den kan både rulles sammen og rulles ud, nemt og bekvemt fra traktorkabinen. Takket være presenningens gennemtænkte spændemekanisme rulles den stramt og tæt over beholderen, så der ikke kan samle sig vand, snavs, eller gødning. Tilsvarende sikrer den stramt sammenrullede presenning, at stort set hele beholderåbningen kan udnyttes, uden at irriterende stænger eller en slapt hængende presenning er i vejen.

Kamerasystemet (ekstraudstyr) øger først og fremmest sikkerheden ved manøvrering. Den refleksfrie højopløsningsskærm er baggrundsbelyst og kan også vise to kamerabilleder samtidigt. Der er derudover mulighed for sammenkobling med en eksisterende ISOBUS-terminal med analog videoindgang.

Hydraulisk betjent rullepresenning

Den analoge videoindgang i AmaTron 4 giver en alternativ mulighed for visning af kamerabilledet

31

ZG-TX

ZG-TX Easy Meget enkel betjening med den maskinspecifikke betjeningscomputer EasySet 2

ZG-TX Easy: Ikke bare af navn, men også af gavn!

ZG-TX Easy | EasySet 2

32

Komfortabel elektrisk indstilling og styring Terminalen til den maskinspecifikke EasySet 2-betjeningscomputer garanterer den enkleste betjening på alle traktorer. Det eneste, der kræves, er en 12 V-strømtilslutning.

Der stilles dermed kun begrænsede krav til traktoren, og der kan uden større besvær bruges en lang række forskellige traktorer.

I forbindelse med det elektriske dobbeltspjæld har EasySet 2 den fordel, at udbringningsmængden kan justeres i meget fine trin. Den ønskede udbringningsmængde angives i betjeningsterminalen og kan under spredearbejdet nemt og bekvemt forøges eller reduceres i begge sider eller bare en af siderne – alt sammen fra kabinen.

Maskinstyringen fuldendes af den komfortable funktion til halvautomatisk mængdekalibrering og restmængdetømning. Kantspredesystemet AutoTS kan nemt og bekvemt styres med EasySet 2. Arbejdspositionen på kantspredeskærmen til kalk indikeres også visuelt.

»Indstilling af sprederen til nyt spredemateriale kræver kun

ganske få værdier.« (top agrar – Brugstest »Enkel og komfortabel spredning« · 09/2021)

»Der er ingen undermenuer. Det gør indstillingen overskuelig.«

(top agrar – Brugstest »Enkel og komfortabel spredning« · 09/2021)

Dine fordele Kørehastighedsafhængig mængderegulering Komfortabel elektrisk betjening og tilpasning af udbringningsmængden fra traktorkabinen Enkel betjeningsterminal uden menuer – kun direkte funktionstaster Integreret hektartæller med totalhektartæller Begrænsede krav til traktoren Enkel betjening af AutoTS-kantspredeanordningen

»Det er også muligt at indstille mængden samlet eller separat for begge sider. Alt sammen kan forstås uden at kræve nærmere forklaring.« (top agrar – Brugstest »Enkel og komfortabel spredning« · 09/2021)

33

ZG-TX

ZG-TX Tronic ISOBUS-universets komplette funktionsspektrum

Præcis udbringning af gødningen kombineret med en N-sensor

ZG-TX Tronic

34

ISOBUS-universets komplette funktionsspektrum ZG-TX-kombisprederprogrammet fuldendes opad med ZG-TX Tronic. ISOBUS-kommunikationen er her integreret som standard.

I ZG-TX Tronic åbner det nye intuitive ISOBUSstyringssystem op for alle ISOBUS-universets funktioner.

Ud over Section Control, delarealspecifik udbringning og jobstyring kan styringen med AUX-N integreres i betjeningen af traktoren. Her lades absolut intet tilbage at ønske.

Der er som standard mulighed for op til 16 delbredder med ZG-TX Tronic. Det gør spredning i kiler endnu mere nøjagtig.

AutoTS kan med henblik på komfortabel kant-, grænse og grøftspredning betjenes med en hvilken som helst ISOBUS-betjeningsterminal. Finindstillingerne til den pågældende kantsituation gemmes i overensstemmelse med spredematerialet i gødningsmenuen.

Dine fordele Komfortabel betjening med forskellige ISOBUS-terminaler Integration i traktorbetjeningen Automatisk delbreddeaktivering GPS-Switch Brug af applikationskort med GPS-Maps&Doc Opgavespecifik dokumentation i Task Controller

35

ZG-TX

ISOBUS som grundlag for intelligent kommunikation

Ét sprog, mange fordele!

Med alle ISOBUS-kompatible maskiner byder AMAZONE på moderne teknik med stort set ubegrænsede muligheder.

Det spiller i øvrigt ingen rolle, om du bruger en betjeningsterminal fra AMAZONE eller en eksisterende ISOBUSterminal i din traktor. ISOBUS er en globalt gældende kommunikationsstandard mellem betjeningsterminal, traktorer og påmonterede redskaber på den ene side og landbrugsrelaterede administrationssystemer på den anden side.

Betjening med vidt forskellige ISOBUS-terminaler Det betyder, at du med én terminal kan styre alle dine ISOBUS-kompatible redskaber. Du skal blot forbinde maskinen med den pågældende ISOBUS-terminal, hvorefter du med det samme har den velkendte brugergrænseflade på skærmen i din traktorkabine.

Fordele ved ISOBUS: Verdensomspændende norm sikrer konsekvente grænseflader og dataformater, hvorved der også opnås kompatibilitet med udstyr fra tredjepartsproducenter Plug and Play imellem maskine, traktor og andre ISOBUS-apparater

ISOBUS

36

More than ISOBUS

Perfekt udviklet maskinbetjening fra AMAZONE Maskiner og betjeningsterminaler fra AMAZONE omfatter et funktionsspektrum, der er meget let og sikkert at betjene: Højeste kompatibilitet og funktionssikkerhed på dine ISOBUS-apparater Ingen ekstra moduler på maskinsiden. Alle ISOBUSmaskiner fra AMAZONE er i forvejen udstyret med de nødvendige ISOBUS-funktioner som standard Praksisorienteret maskinsoftware og logisk menustruktur MiniView-display med alle AMAZONE terminaler og andre ISOBUS-terminaler. Du kan f.eks. få vist maskindataene i kortvisningen.

Mulighed for maskinbetjening via traktorterminalen eller en løsning med 2 terminaler Fleksibel tilknytning af kort- og maskinvisning mellem traktorterminalen og betjeningsterminalen Unikt betjeningskoncept. Frit konfigurerbare displays og individuelle brugergrænseflader til hver fører Funktioner som HeadlandControl og den parabelformede delbreddeaktivering Integreret Task Controller-dataloggerfunktion

Overskuelig visning af arbejdsmenuen i AMAZONE maskinbetjeningen

Klart struktureret AMAZONE maskinbetjening

Fordele ved AMAZONE maskinsoftwaren: Brugerorienteret og intuitiv Skræddersyet til maskinen Funktionsspektrum, der overgår ISOBUS-standarden

37

ZG-TX

Automatisk delbreddeaktivering GPS-Switch med Section Control

Overlapningszoner

8 delbredder

16 delbredder

Med delbreddeaktivering til ZG-TX kan enkelte udvendige delbredder aktiveres.

Større præcision, højere ydeevne!

I betragtning af den meget store arbejdsbredde er det meget vigtigt at tilpasse spredebillederne. Takket være den elektriske indstilling af indføringssystemet er TS-spredeenheden i stand til at reagere meget fintfølende i netop sådanne situationer. Enkelte, yderligt liggende delbredder kan således aktiveres meget godt. Derudover kan kastelængden ved tilpasning af omdrejningstallet i venstre og højre side reduceres udefra og ind imod midten, så det også er muligt

at sprede optimalt i lange og spidse kileformede arealer eller udløbere, selv om der arbejdes med store arbejdsbredder. Dette betegnes som delbreddeaktivering. I den enkleste udstyrsvariant kan 8 delbredder (via betjeningsterminalen) helt enkelt aktiveres manuelt. Ved anvendelse af en tilhørende Section Control-licens til terminalen er der endda mulighed for at arbejde med delbreddeaktivering af op til 128 delbredder.

ISOBUS | GPS-Switch | DynamicSpread

38

ZG-TX

Din ISOBUS-gødningsspreders funktioner

Elektronisk indstilling af indføringssystem

Mængderegulering

✔

Indstilling af indføringssystemet

✔

Antal delbredder 16

• Manuel tilstand via tasttryk • Automatisk tilstand via Section Control/GPS-Switch Mulige arbejdsbredder

15 – 54 m

GPS-Switch Hvis terminalen, der skal betjenes, er udstyret med Section Control-funktion, som f.eks. GPS-Switch delbreddeaktivering fra AMAZONE, kan koblingen af delbredderne ske helt automatisk og i overensstemmelse med GPS-positionen.

Når en mark er oprettet, kan føreren i automatiktilstand koncentrere sig helt om betjeningen af køretøjet, da koblingen af delbredder i kiler og på forageren finder sted automatisk.

Fordele ved den automatiske delbreddeaktivering: Aflastning af føreren Forøgelse af præcisionen også om natten og ved højere hastigheder Færre overlapninger og fejlsteder Ressourcebesparende Færre skader på afgrøderne og mindre miljøbelastning

Med den automatiske delbreddeaktivering GPS-Switch tilbyder AMAZONE en GPS-baseret, fuldautomatisk delbreddeaktivering til alle AMAZONE's betjeningsterminaler og ISOBUS-kompatible gødningsspredere, plantebeskyttelsessprøjter og såmaskiner.

GPS-Switch basic Automatisk delbreddeaktivering med op til 16 delbredder Oprettelse af virtuel forager Parabelformet delbreddeaktivering i spredeviftens facon Ekstraudstyr til AmaTron 4

»Med Section Control overtager ISOBUS-computeren en stor

del af førerens arbejde.« (»dlz agrarmagazin« – »Kørselstest gødningsspreder ZA-TS« · 02/2017)

Kørespor på forageren Køresporets midte

SwitchPoint off (frakoblingstidspunkt) SwitchPoint on (tilkoblingstidspunkt)

S witchPoint SwitchPoint gør det muligt at indstille til- og frakoblingspunkterne ud fra gødningstype og arbejdsbredde ved hjælp af GPS-Switch. Begge værdier findes i sprede-tabellen og kan indtastes i den pågældende betjeningsterminal.

39

ZG-TX

Arbejdsdagen på den nemme måde – Udnyt mulighederne!

GPS-Maps&Doc

GPS-Track

Alle ISOBUS-terminaler fra AMAZONE kan som standard via task controlleren registrere og lagre både maskindata og lokalitetstilknyttede data. Der er derudover mulighed for delarealspecifik dyrkning ved behandling af applikationskort i shape-format og ISO-XML-format.

Parallel-kørehjælpen GPS-Track viser sig at være en enorm lettelse ved orienteringen på marken, især på græsjord og arealer uden kørespor.

Enkel oprettelse, indlæsning og afvikling af jobs Gå i gang med arbejdet med det samme, og beslut senere, om der skal gemmes data Import og eksport af jobs i ISO-XML-format Jobsammenfatning via PDF-eksport Intuitivt system til afvikling af tildelingskort i shape-format og ISO-XML-format Automatisk delarealspecifik regulering af udbringningsmængden Visning af inaktive markgrænser og automatisk markgenkendelse ved kørsel på arealet Optimale dyrkningsforudsætninger takket være behovstilpasset tildeling Standarudstyr til AmaTron 4

Visning af tildelingskortet i AmaTron 4

Med virtuel lightbar i statuslinjen Automatisk køresporsstyring via GPS til såmaskiner Diverse sportilstande som f.eks. A-B-linje og konturlinjekørsel Ekstraudstyr til AmaTron 4

AmaCam Softwarelicens til gengivelse af kamerabillede på AmaTron 4.

Automatisk visning af kamerabilledet på AmaTron 4 ved baglænskørsel

Visning af kamerabilledet i AmaTron 4

ISOBUS | GPS-Maps | GPS-Track | AmaTron 4

40

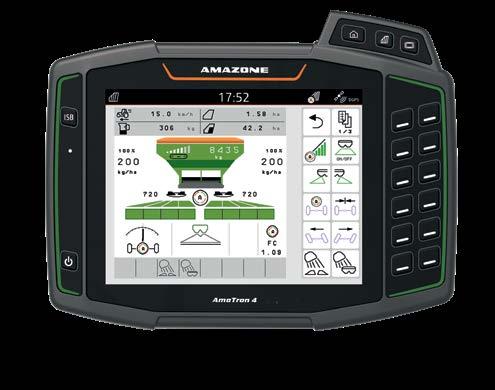

AmaTron 4 Terminalen til alt!

Enkel og komfortabel betjening så intuitiv som din tablet Hvorfor skulle en terminal ikke være så intuitiv og nem at betjene som en tablet eller smartphone? AMAZONE har med baggrund i denne tanke udviklet en mere brugervenlig AmaTron 4 og muliggør med dette produkt en mærkbart nemmere arbejdsgang, i særdeleshed også ved jobstyring.

AmaTron 4 lever med det 8 tommer store multitouch-farvedisplay op til selv de strengeste krav og byder på maksimal brugervenlighed. Stryg med fingeren, eller brug app-karrusellen til at skifte hurtigt fra program til program og til den enkelte og logisk strukturerede betjeningsmenu. Et praktisk MiniView, en frit konfigurerbar statuslinje og en virtuel lightbar gør brugen af AmaTron 4 særligt overskuelig og komfortabel.

Fordele ved AmaTron 4: Automatisk fuld skærm, når der ikke sker betjening Automatisk indblænding af betjeningselementerne via nærhedssensor Praktisk MiniView-koncept Betjening via Multitouch-farvedisplay eller taster Særligt intuitivt og brugervenligt Markspecifik dokumentation Praksisorienteret og intelligent menustruktur Praktisk kvikstartmenu med import og eksport af jobdata, hjælp-vinduer, dag-nat-tilstand og AUX-N-tilknytning En kameraindgang og automatisk bakdetektering Gratis testfase til samtlige betalingslicenser AmaTron Connect – til den valgfrie introduktion til den digitale tidsalder Som standard med: GPS-Maps&Doc

AmaPilot+ – Alt fra samme producent!

Takket være AUX-N-funktionerne kan du betjene en lang række af maskinens funktioner i arbejdsmenuen ved hjælp af dit AmaPilot+ eller andre ISOBUS-multifunktionsgreb.

Fordele ved AmaPilot+: Næsten alle funktioner direkte via 3 niveauer i grebet Indstillelig håndstøtte Fri og individuel tilknytning af taster

41

ZG-TX

AmaTron Connect Nye veje til komfortable, opkoblede arbejdsmåder

Med AmaTron Connect tilbyder AMAZONE en digital grænseflade til en smartphone eller tablet. Forbindelsen mellem den mobile enhed og AmaTron 4 oprettes helt enkelt via WLAN. AmaTron Connect muliggør brug af appen AmaTron Twin samt dataudveksling via agrirouteren og appen myAmaRouter.

AmaTron Twin App

Hele tiden overblik over det hele med AmaTron Twin-appen og holdersættet til en tablet til fast montering på AmaTron 4

Overskuelig displayudvidelse AmaTron Twin-appen giver føreren endnu større komfort under arbejdet, idet GPS-funktionerne i kortvisningen også kan betjenes via en mobil enhed, f.eks. en tablet, parallelt med maskinbetjeningen i AmaTron 4.

Download appen gratis nu, og prøv DEMO i appen.

Fordele ved displayudvidelsen AmaTron Twin: Brug af en eksisterende mobil enhed Større overskuelighed – overblik over alle anvendelser Komfortabel styring af GPS-funktioner i kortvisningen parallelt via den mobile enhed Overskuelig og realistisk gengivelse af arbejdsmaskinen og dens delbredder

Alternative kortvisninger med AmaTron Twin – Overskuelig gengivelse af arbejdsmaskinen og dens delbredder samt kommandoknapper i højre side af den mobile enhed.

ISOBUS | AmaTron Connect | agrirouter

42

agrirouter – Den uafhængige dataudvekslingsplatform til landbruget

Se mere i videoen

Sikker dataudveksling Agrirouteren er en uafhængig dataudvekslingsplatform for landmænd og maskinstationsejere. Den giver mulighed for enkel og producentuafhængig dataudveksling mellem maskiner og landbrugssoftwareapplikationer og reducerer dermed administrationsomkostningerne.

Brugeren bevarer i den forbindelse altid den fulde kontrol over sine data.

Appen myAmaRouter Til onlineoverførsel af data mellem AmaTron 4 og agrirouteren Med myAmaRouter-appen etableres dataudvekslingen mellem ISOBUS-betjeningsterminalen AmaTron 4 og den producentuafhængige dataudvekslingsplatform agrirouter.

Hvis der skal arbejdes med jobdata, f.eks. tildelingsskort, på en maskine fra AMAZONE, kan dataene helt enkelt overføres til AmaTron 4 fra et Farm-ManagementInformationssystem (FMIS) via agrirouteren og appen myAmaRouter. Når arbejdet er udført, kan det afviklede job på samme måde sendes tilbage og stilles til rådighed til dokumentation i en landbrugssoftwareapplikation.

Maskinproducent

App-udbyder

Landmand

Maskinstationsejer

Ressourceproducent

Forhandler

Levnedsmiddelindustrien

Eksterne dataudvekslingsplatforme

Rådgiver

Ekstern tjenesteudbyder

Den producentuafhængige agrirouter muliggør sikker og ukompliceret dataudveksling.

Fordele ved agrirouteren: Enkel dataudveksling mellem ISOBUSbetjeningsterminalen AmaTron 4 og den producentuafhængige dataudvekslingsplatform agrirouter Komfortabel og hurtig overførsel af job- og arbejdsdata uden brug af USB-drev Større fleksibilitet ved dataudveksling og dokumentation

Ukompliceret dataoverførsel. Transparent og sikker!

ZG-TX 11200

43

ZG-TX

Spreader Application Center Forbilledligt – i over 25 år

Det er indstillingen, der tæller!

Med Spreader Application Center udbygger AMAZONE sin kundeservice yderligere. Ud over de allerede etablerede områder Gødningslaboratorium og Spredehal omfatter Spreader Application Center nu også søjlerne »Test og undervisning«, »Dataadministration« og den tilhørende »Videndeling«.

Med de sidste to søjler følger en omstrukturering, som imødekommer den tiltagende globalisering og digitalisering af landbruget. Målsætningen med Spreader Applikation Center er at tilbyde kunden en endnu bedre service rundt om gødningsteknikken.

Gødningslaboratorium

Tests og undervisning

Spredehal

Dataadministration og videndeling

Din gødning er guld værd, men kun når den spredes sikkert

Gødningsservice – Sådan finder du os:

AMAZONE-gødningsservice arbejder tæt sammen med alle kendte producenter af spredematerialer – endda globalt, for at du hurtigst muligt kan få adgang til de bedste indstillingsværdier. AMAZONE er det førende navn i verden inden for præcise spredetabeller.

Gødningsservice arbejder på tværs af grænser. Men ikke kun geografisk. For uanset om din gødningsspreder er 1 eller 50 år gammel, er vi altid parate med kompetent råd og vejledning.

Internet: www.amazone.net E-mail: duengeservice@amazone.de Telefon: +49 (0)5405 501-111 WhatsApp: +49 (0)175-488 9573

Med den gratis mySpreader-app kan gødningsspredere fra AMAZONE indstilles optimalt: Moderne testhal til gødningsspredere

Spreader Application Center | mySpreader-app

44

mySpreader-app

mySpreader-app

Scan for at downloade den gratis app

All-in-One-pakken til perfekt sprederindstilling

EasyCheck er en del af mySpreader-appen

Gødningsservice, EasyCheck & EasyMix mySpreader-appen samler alle app-funktioner til Amazone-gødningsspredere i én app. Den intuitive betjening og den komfortable indstilling af gødningssprederen er centrale elementer i All-in-One-konceptet.

Gødningsservice Med gødningsservice-appen kan de præcise indstillingsanbefalinger til Amazone-gødningssprederen aflæses enkelt og mobilt afhængigt af maskintype, arbejdsbredde, gødningstype og udbringningsmængde – umiddelbart på marken. Takket være de mange prøver, der hvert år indsendes fra landmænd, gødningsleverandører og gødningsfabrikanter, holdes apperne løbende opdateret, så brugeren altid er »up to date« med gødningstypen, når sæsonen starter.

En særlig egenskab ved mySpreader-appen: Brugeren kan søge efter gødning, f.eks. ved at angive gødningens navn, dens sammensætning, kornstørrelse eller bulkdensitet.

EasyCheck Det digitale mobile prøveudstyr EasyCheck udgør den anden komponent i mySpreader-appen. Ved dette prøveudstyr placeres kunststofmåtter i fastsatte afstande

på marken, hvor de bestrøs og bagefter fotograferes.

EasyCheck beregner herefter måtternes dækningsgrad.

På grundlag af disse værdier giver appen forslag til brugeren om forbedringer af indstillinger for Amazonegødningssprederens tværfordeling, hvorved afgrødestyringen hurtigt kan optimeres.

EasyMix mySpreader-appen fuldendes med EasyMix-appen, som udregner indstillingsanbefalinger for blandingsgødning.

Ofte blandes forskellige typer gødning med hinanden for at undgå genkørsler og sænke driftsomkostningerne. Det drejer sig her som regel om en næringsstofbehovsorienteret gødskning. Hvis blandingskomponenterne imidlertid har forskellige karakteristika, bliver den præcise placering, især ved voksende arbejdsbredder, stadig sværere. Med EasyMix findes der frem til det bedst mulige kompromis ved forskellige blandinger, og de rigtige indstillingsværdier for sprederne ZA-TS og ZG-TS foreslås.

45

ZG-TX

Alsidigt udstyr til ZG-TX En spreder – Talrige muligheder

Elektronikudstyr til ZG-TX Easy og Tronic Maskintype

ZG-TX Easy

ZG-TX Tronic

Grundmaskine Kørehastighedsafhængig mængderegulering Digital beholderniveauindikator

–

Tommeldesensor

–

Styrende aksel

–

Gødningsudstyr Justering af elektrisk afgivelse

–

Monospjæld med manuel indstilling 1 Elektrisk dobbeltspjæld

–

1

FlowControl-onlinemængdekalibrering

–

Kantspredesystemet AutoTS Maks. antal delbredder

1/2

HeadlandControl

–

16

Udstyr til kalk Automatisk aktivering på foragre

–

Spjæld til små mængder Grænsespredeskærm

Betjening Terminal 1

: ZG-TX Easy fås enten med manuelt monospjæld eller det elektriske dobbeltspjæld til gødningsdosering

Easy = Standard

ISOBUS = Ekstraudstyr

– = ikke tilgængelig

Alle ZG-TX-spredere kan både udstyres som ren gødnings- eller kalkspreder og som kombispreder med begge spredeenheder.

Tekniske data

46

Tekniske data ZG-TX Special og Super ZG-TX Special 6800 / 9000

Maskintype Arbejdsbredde (m)

ZG-TX Super 9000 / 11200

Mineralgødning: 15 – 54 m, kalk: op til 16 m

Beholdervolumen (l)

6.800 / 9.000

9.000 / 11.200

Påfyldningshøjde 2 (m)

2,45 – 2,72

2,72 – 2,99

Indfyldningsbredde (m)

4,15

Læssedybde (m)

1,84

Totallængde (m) Egenvægt (kg) (Tronic-udstyr, kan sprede

7,51 )

1.2

Drev

fra 3.500

fra 3.800

Spredeskiver: Kardanaksel (540 1/min) / båndbund: Elektrohydraulisk (maks. 45 l/min), valgfrit via load-sensing-system eller via en enkeltvirkende styreenhed og trykløst returløb

Data vedr. kørsel i marken Tilladt tryk på trækanordning (kg)

2.500

6.000

Tilladt akseltryk (kg)

10.000

15.000

Tilladt maskinvægt (kg)

12.500

21.000

maks. 9.000

maks. 17.200

Tilladt tryk på trækanordning (kg)

2.500

4.000

Tilladt akseltryk (kg)

10.000

10.000

Tilladt maskinvægt (kg)

12.500

14.000

Teknisk nyttelast i marken (kg) Data vedr. kørsel på vej

1

: Gødningsspredeenhed, TS 30, dobbeltspjæld

2

: Dækmontering 520/85 R42

Illustrationer, indhold og angivelse af tekniske data er uforpligtigende. De tekniske data kan afvige udstyrsbetinget. Billederne af maskinerne kan afvige i forhold til enkelte landes færdselsregler.

47

AMAZONEN-WERKE H. DREYER SE & Co. KG Postfach 51 · D-49202 Hasbergen-Gaste · Tel: +49 (0)5405 501-0 · Fax: +49 (0)5405 501-193 BRØNS MASKINFORRETNING Aps Hovedvejen 20 · 6780 Skærbæk · Tel: +45 7475 3112 www.bronsgroup.com · E-mail: brons@bronsgroup.com MI10435 (da_DK) 11.24

Printed in Germany

www.amazone.net

E-mail: amazone@amazone.net
