Rejilla de los nueve cuadrados Galeria Café

La teoria se basa en le cubo que es un poliedro regular con todas sus caras cuadradas.

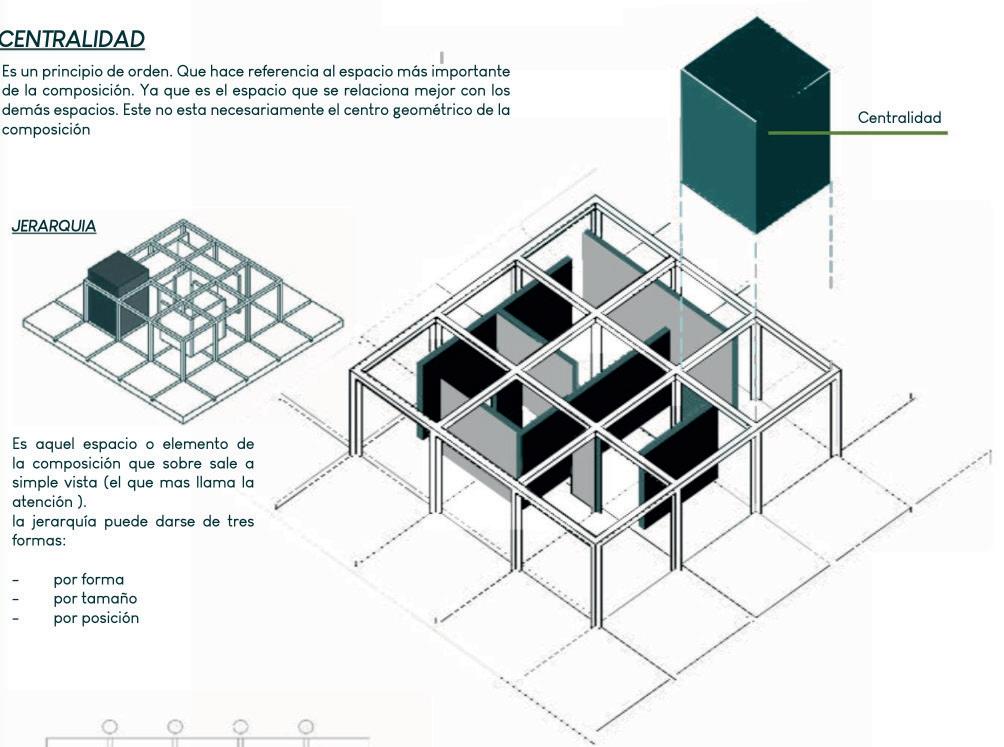

CENTRALIDAD

Es un principio de orden. Que hace referencia al espacio más importante de la compo sición. Ya que es el espacio que se relaciona mejor con los demás espacios. Este no esta necesariamente en el centro geométrico de la composición.

La rejilla esta compuesta por nueve modulos que tienen caracteristicas geometricas iguales (medios, regulares, centros) pero devido a sus relacionesespaciales todos son diferentes.

REJILLA DE LOS NUEVE CUADRADOS

JERARQUÍA

Es aquel espacio o elemento de la composición que sobre sales a simple vista (el que mas llama la atencion).

La jerarquía puede darse de tres formas: Forma Tamaño Posición

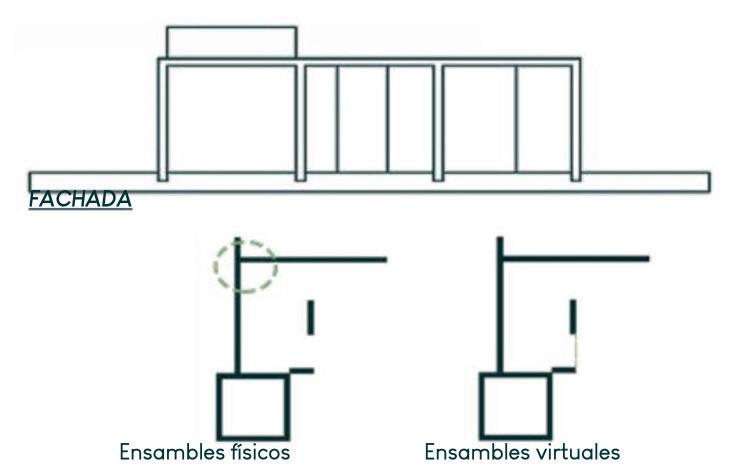

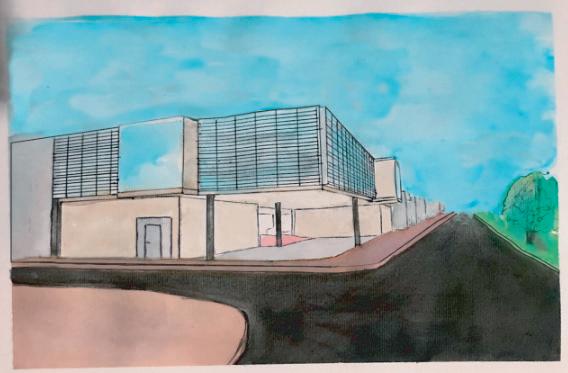

FACHADA

8

AXIALIDAD

El principio de ordende la composición esta dada por la axialidad la cual compuesta por un punto un espacio lineal que esta ubicado de forma longitudinal y cierra con un con trapunto

Estas operaciones están presentes en ambos sentidos de la estructura y sirve para enmarcar el sentido de la axialidad.

ESPACIO CONFINADO

• tiene todos sus limites

• tiene una forma definida

ESPACIO DETERMINADO

• no tiene todos sus limites

• tiene una forma definida

ESPACIO FLUIDO

• no tiene todos sus limites

• no tiene una forma definida

Punto Linea Plano Volumen

Espacio confinado

Espacio determinado Espacio fluído

9

DILATACIÓN Y COMPRESIÓN

cocina contem placion zona de café zona de café 2

terraza 1 hemero teca baño 1 terraza 2 expo baño 2

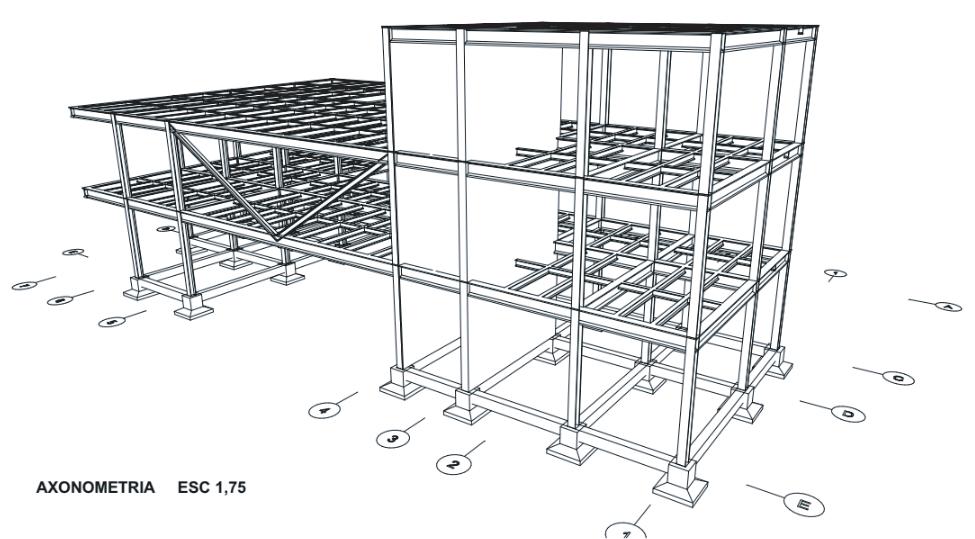

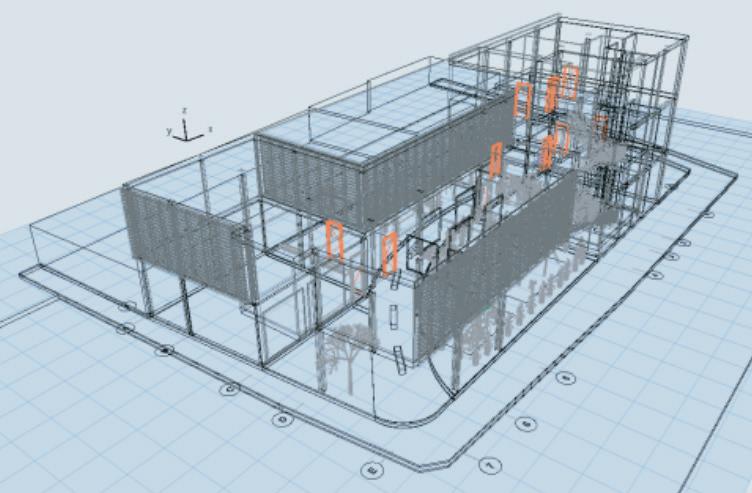

VOLUMETRÍA

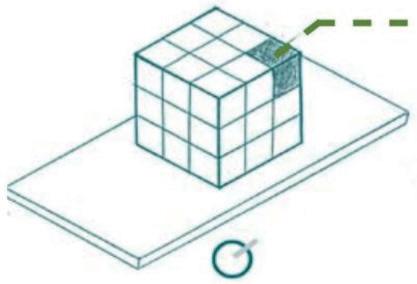

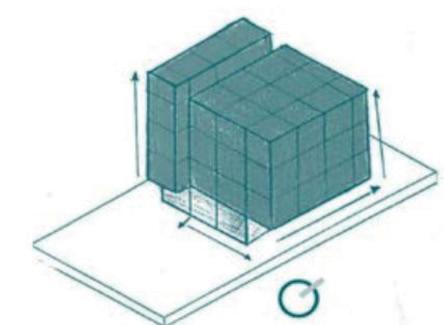

Se inicia la composicion con los modulos de la rejilla e los nueve cuadrados.

ADAPTACION AL CLIMA

MODIFICACION DE LA REJILLA

GALER Í A CAF É

SUSTRACCIONES

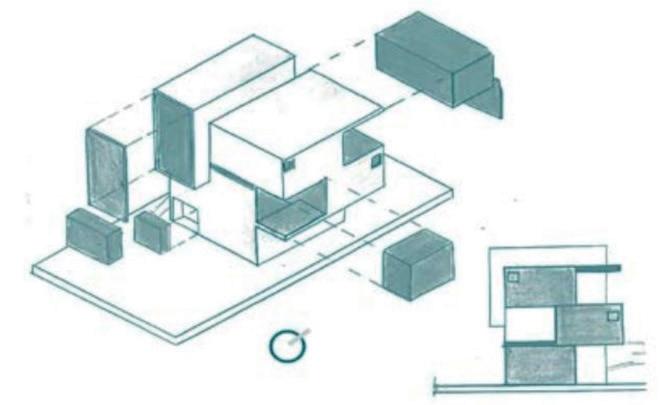

Modificaciones volumetricas dilatando y compri miendo la rejilla, las dilataciones se realizan a partir del segundo nivel y estas siempre van en relacion a las medidas del modulo inicial.

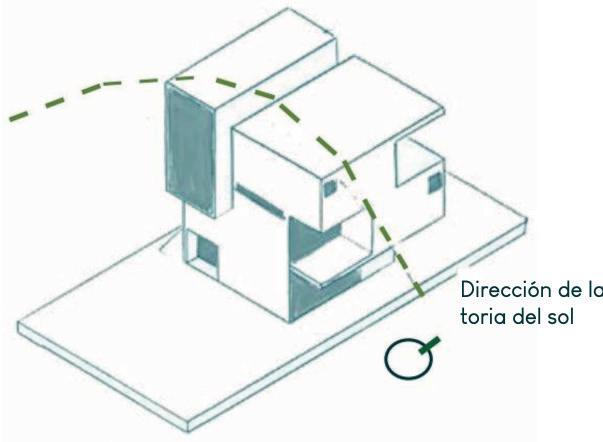

trayectoria del sol

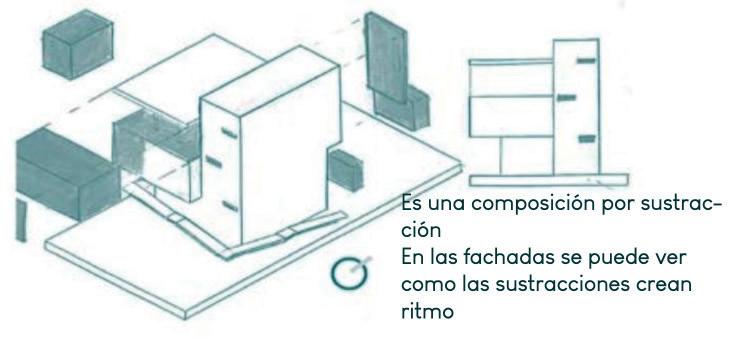

Es una composicion por sustraccion. en las fachadas se puede ver como las sustracciones crean ritmo.

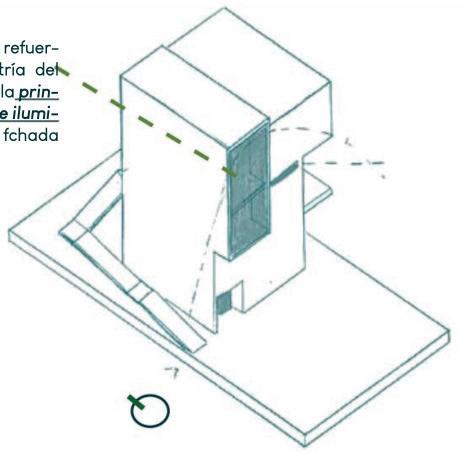

La ventana refuerza la geometria del proyecto y es la principal fuente de iluminacion de la fachada frontal.

10

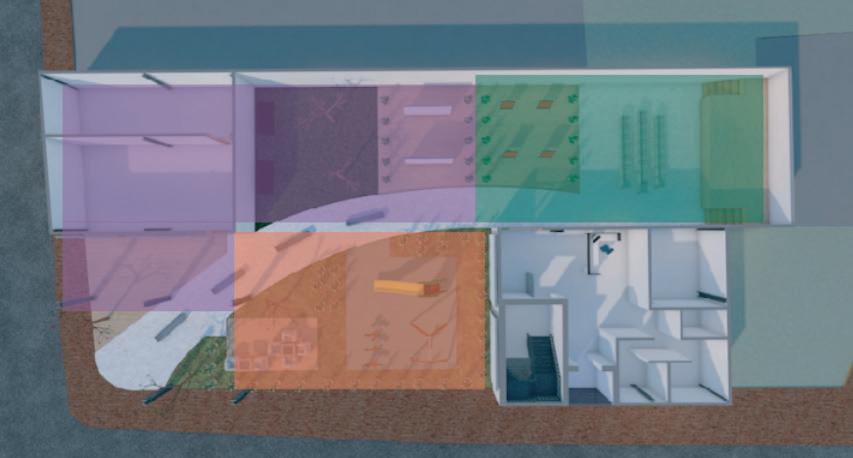

ORGANIGRAMA ESPACIAL

EMPLAZAMIENTO

Jerarquia

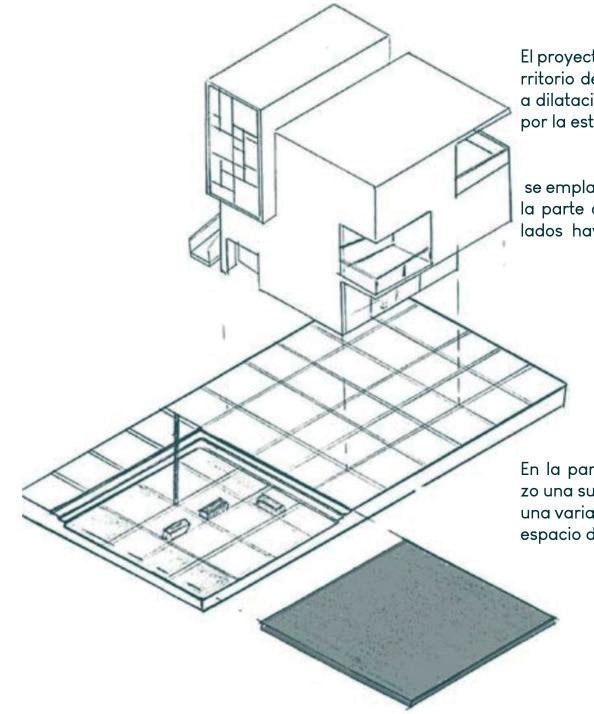

El proyecto esta emplazado en un terreno de 10 modu los por 5, la dilatacion y compresion esta dada por la estructura del edificio.

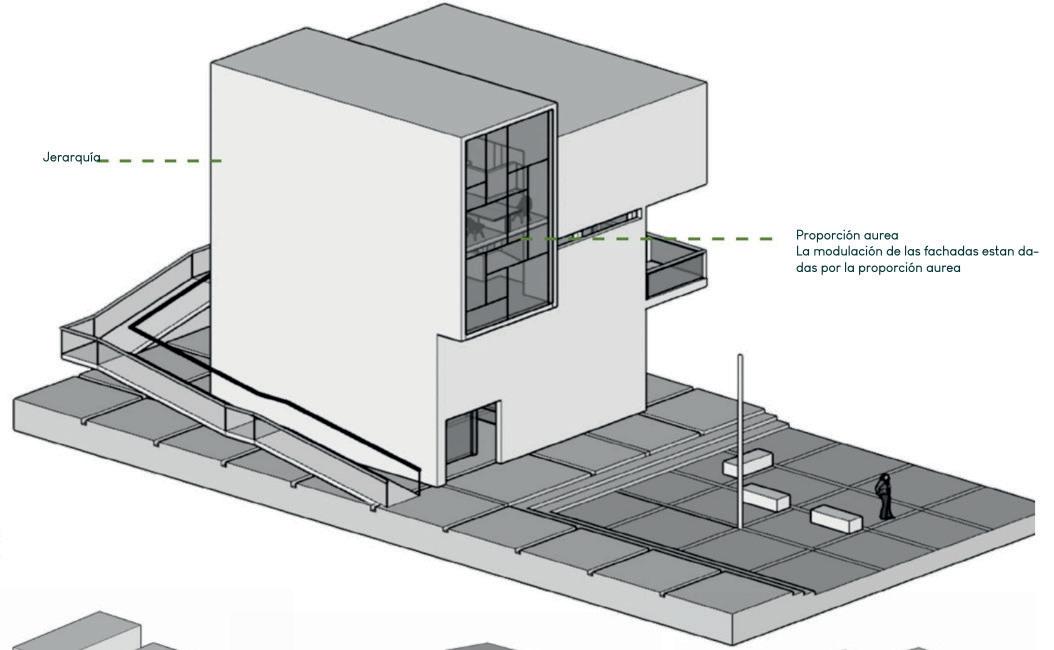

Proporcion aurea. la mo dulacion de las fachadas estan dadas por la propor cion aurea.

11

Recorrido Circulacion exterior Permanencias

lugar

Del Rio a la Galeria 02

¿Cómo me relaciono con el entorno? Centro de Artes Visuales Digitales

HISTORIA

El Parque Nacional data del año 1.934, cuando fue inaugurado por el Presi dente de Colombia, Enri que Olaya Herrera. En su honor, nació el segundo parque más antiguo de Bogotá.

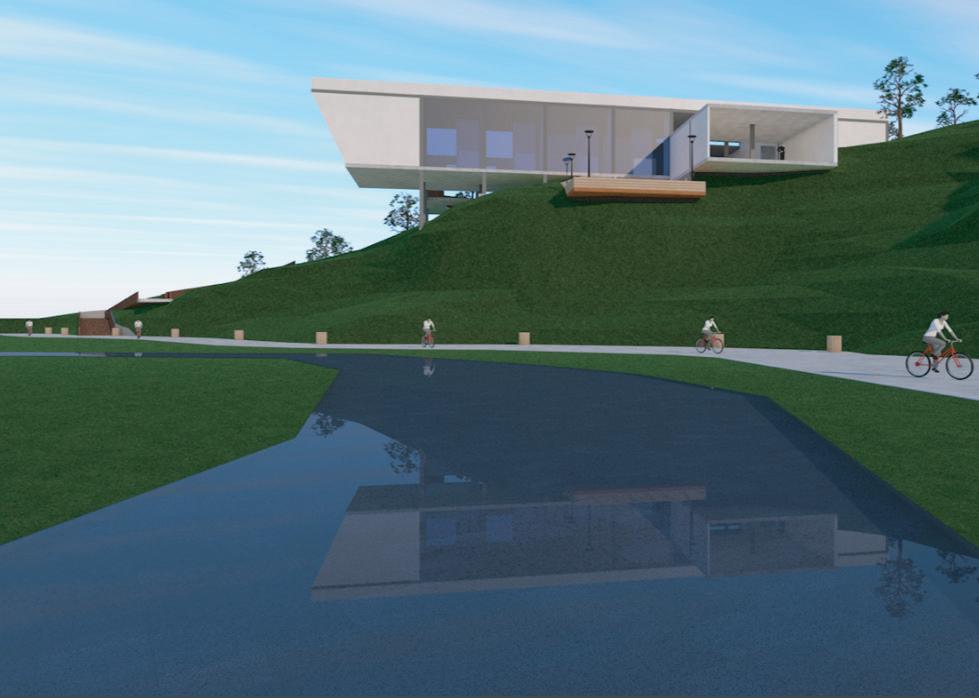

del rio a la galeria

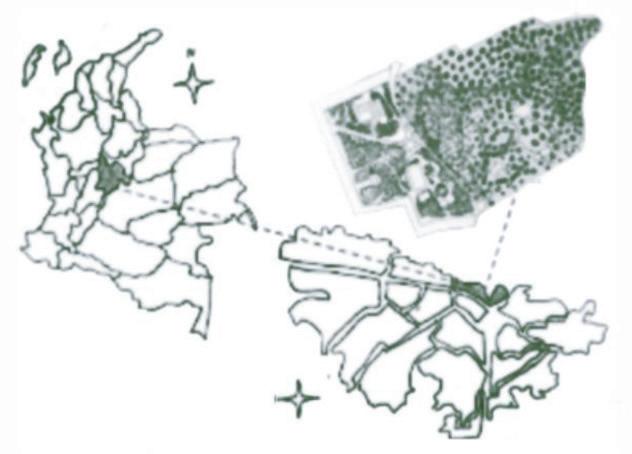

LOCALIZACIÓN

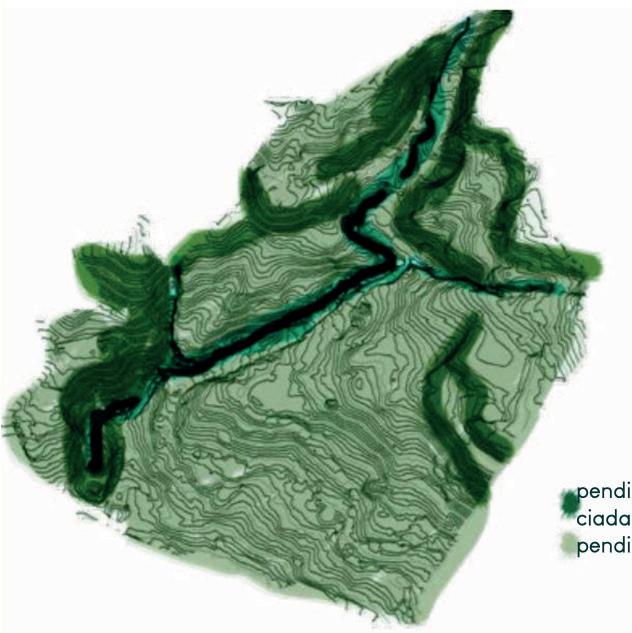

ANALISIS DEL LUGAR Pendientes pronunciadas Pendientes leves

Se encuentra ubicado en los cerros orien tales de Bogotá, en el nororiente de la localidad de Santafe , en la UPZ No 91. Sagrado corazon en el Parque Nacional Enrique Olaya Herrera.

14

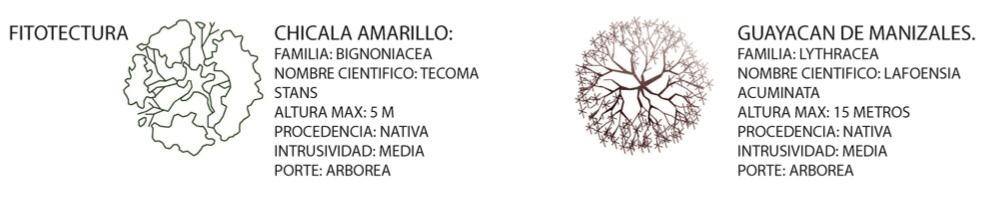

FITOTECTURA

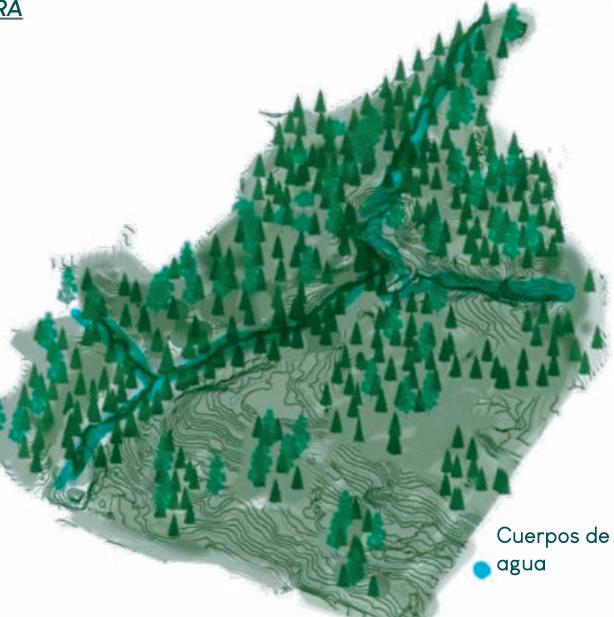

El Parque Nacional tiene una gran variedad de especies algunas como el eucalipto que no son propias del lugar y pueden generar problemas en el ecosistema, el eucalipto requiere grandes cantidades de agua, por lo que puede ser una de las causas, por las que el afluente del rio sea menor al de antes.

FITOTECTURA

Urapan

Acacias

CIRCULACIONES

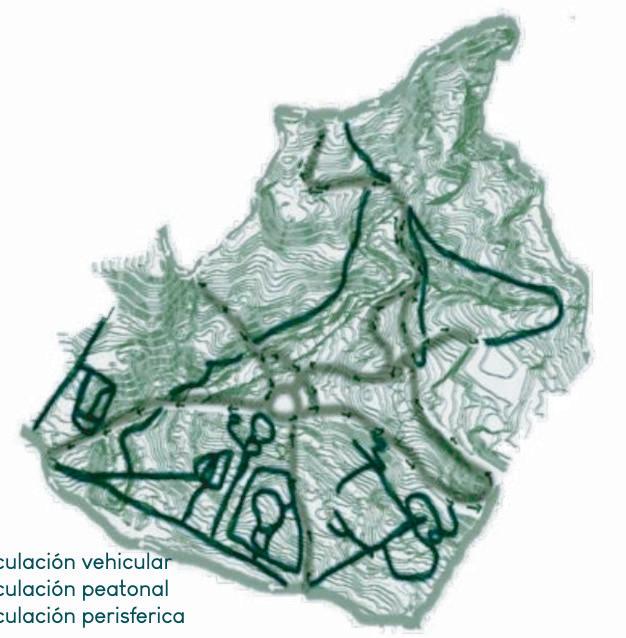

Circulacion

15

Sauco

peatonal Cierculacion vehicular

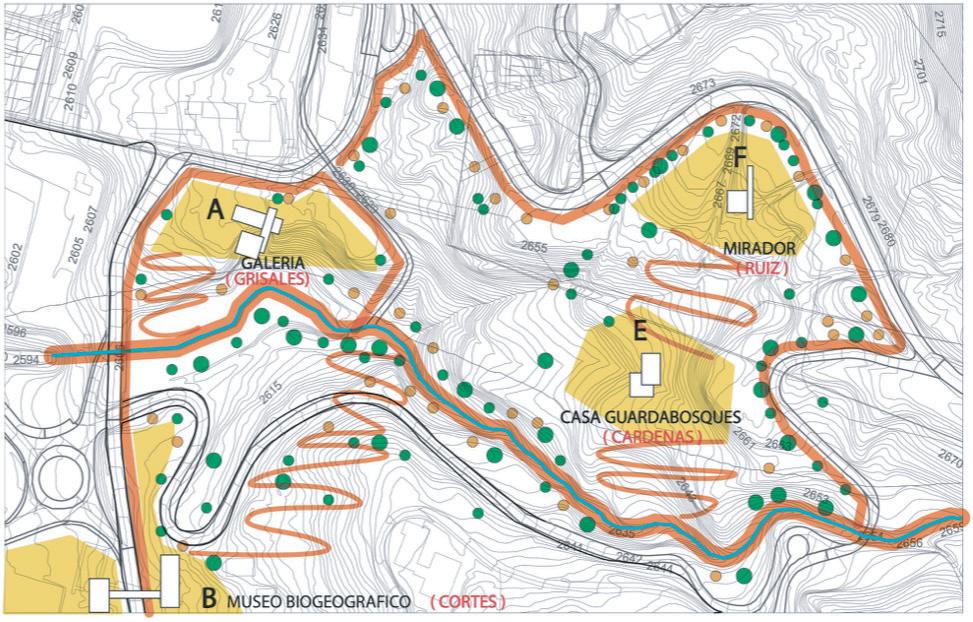

coneccion entre tres diferentes pro yectos arquitectonicos los cales son: Galeria, Museo Biogeografico, Mira dor, Casa Guardabosques.

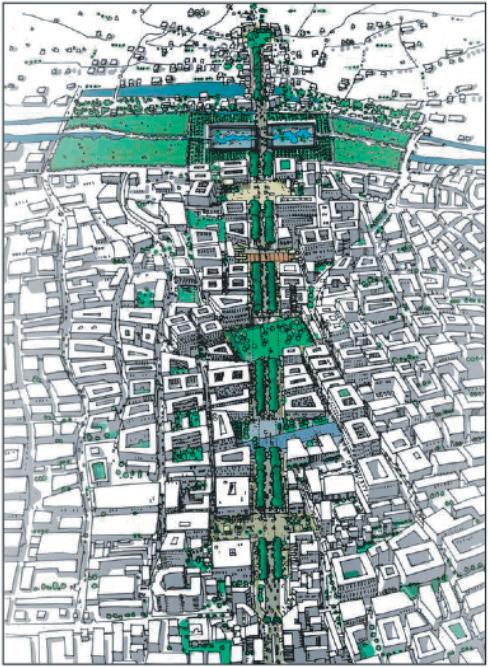

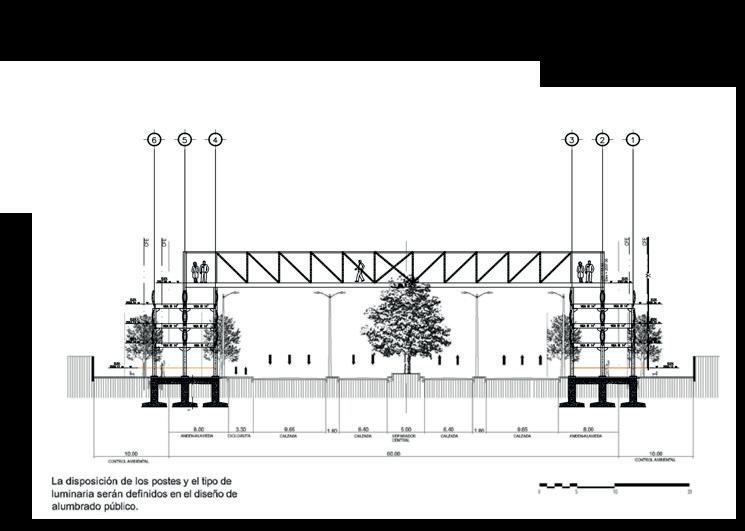

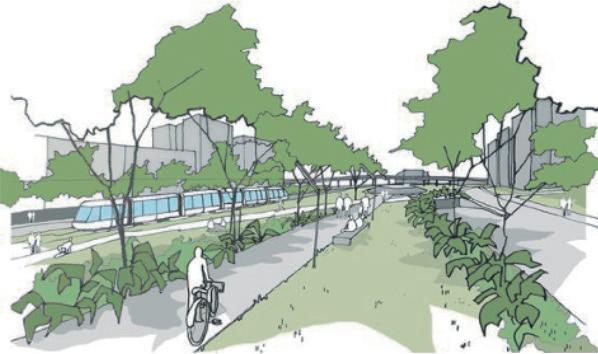

Eje ambental que une el Parque Nacional con el Parque Simon Bolivar

del rio a la galeria

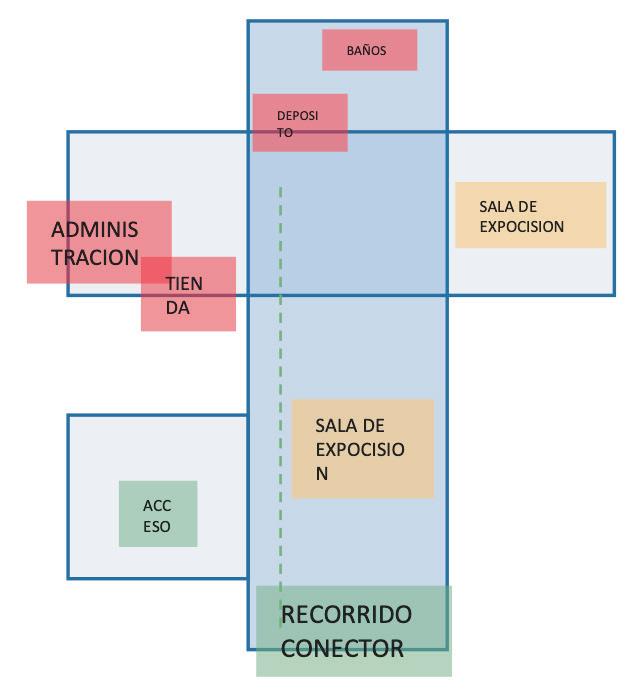

Organigrama espacial

16

Eje ambuental

Se crea un centro de interpretacion, el cual pueda generar interpre taciones, el cual pueda generar conexiones visuales on puentos estra tegicos del parque.

17

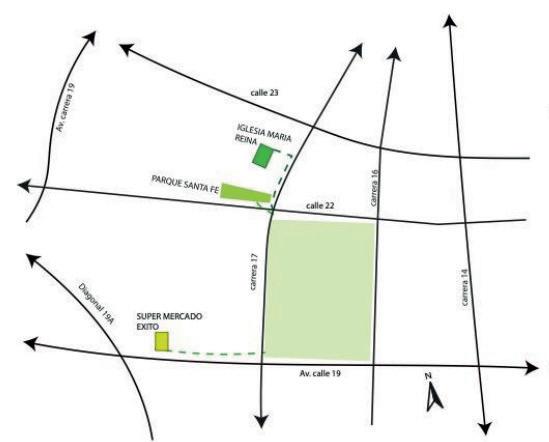

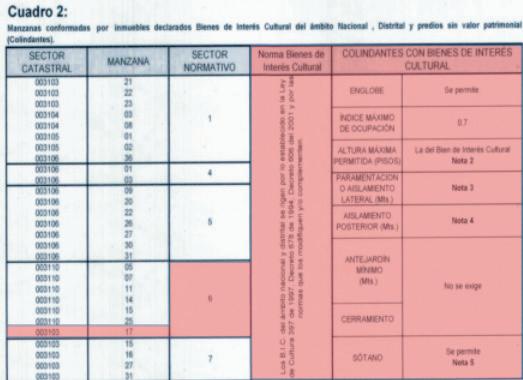

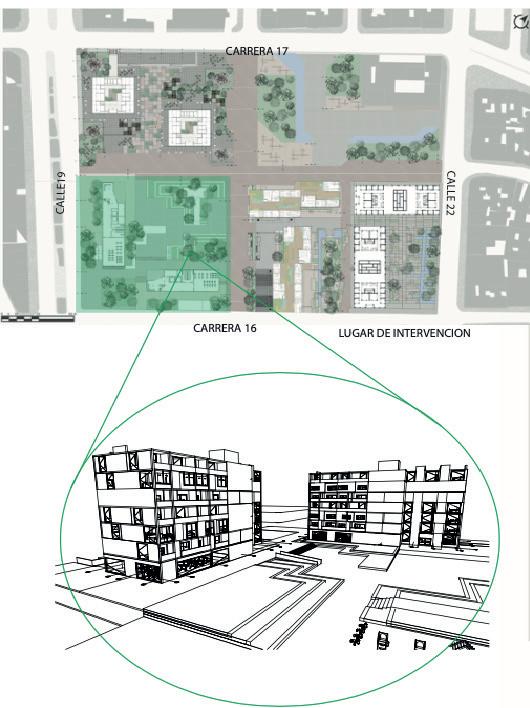

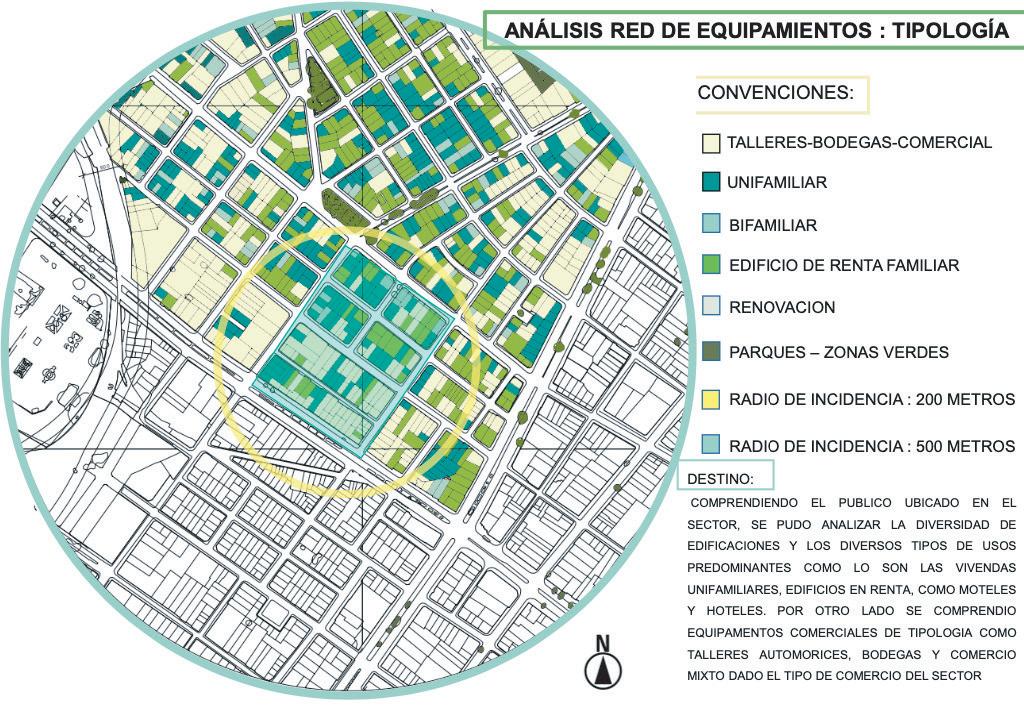

UBUCACION

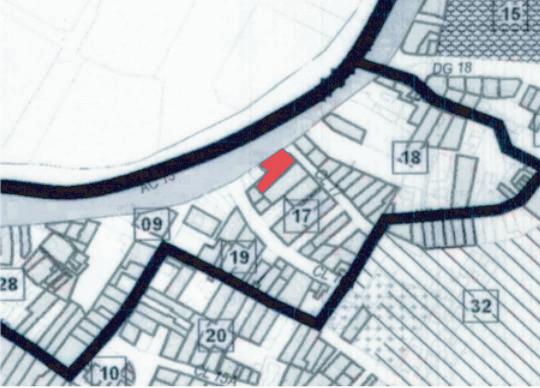

El proyecto se ubica en la Av jimenez con calle 14

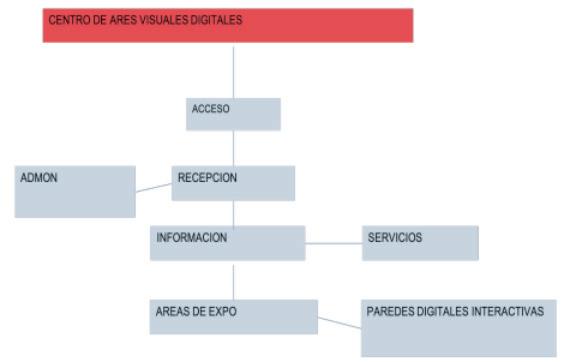

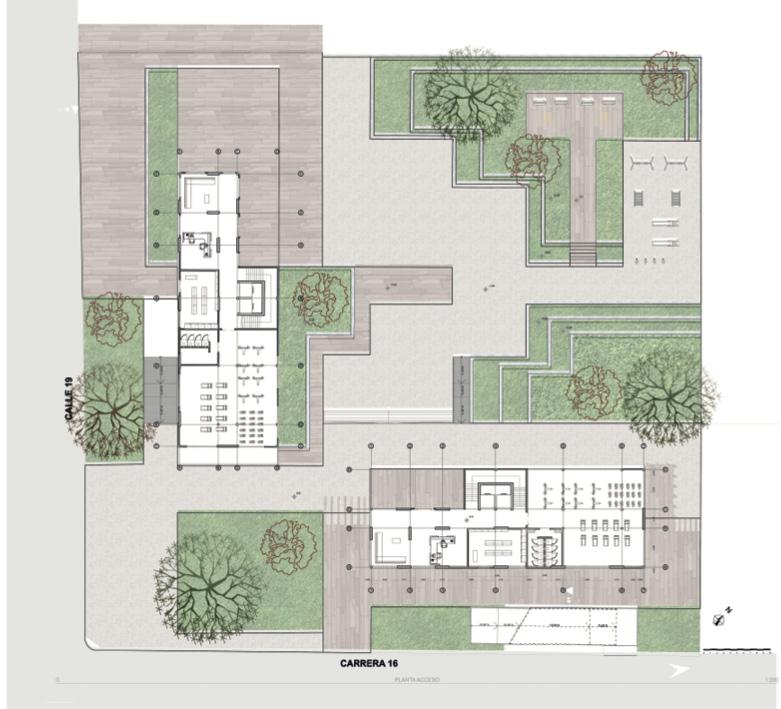

ORGANIGRAMA

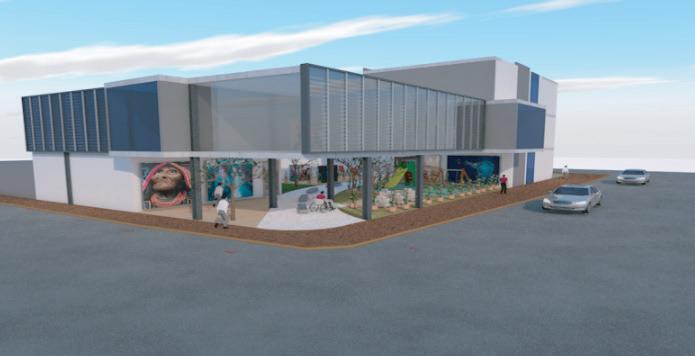

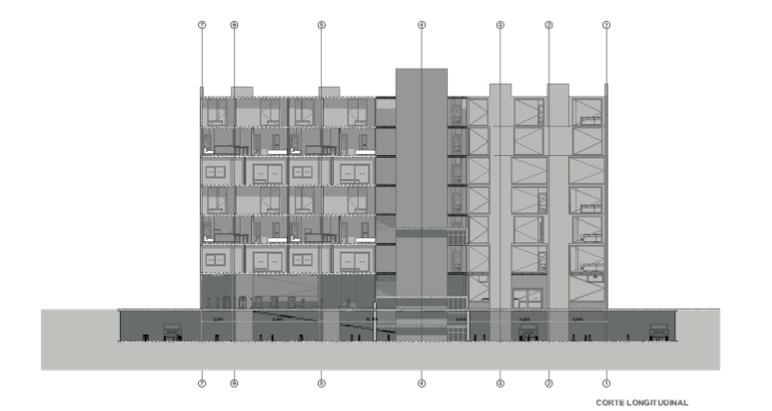

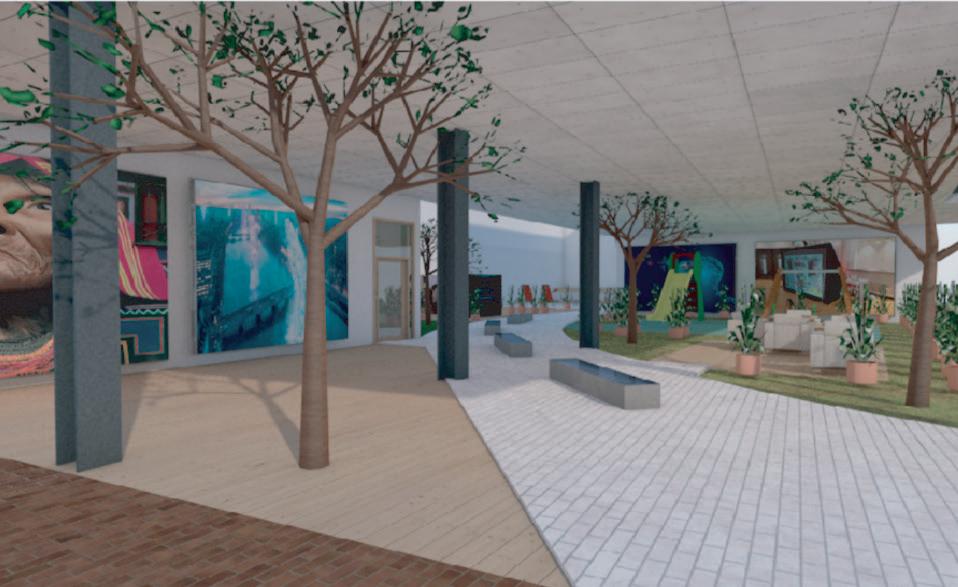

ENFOQUE

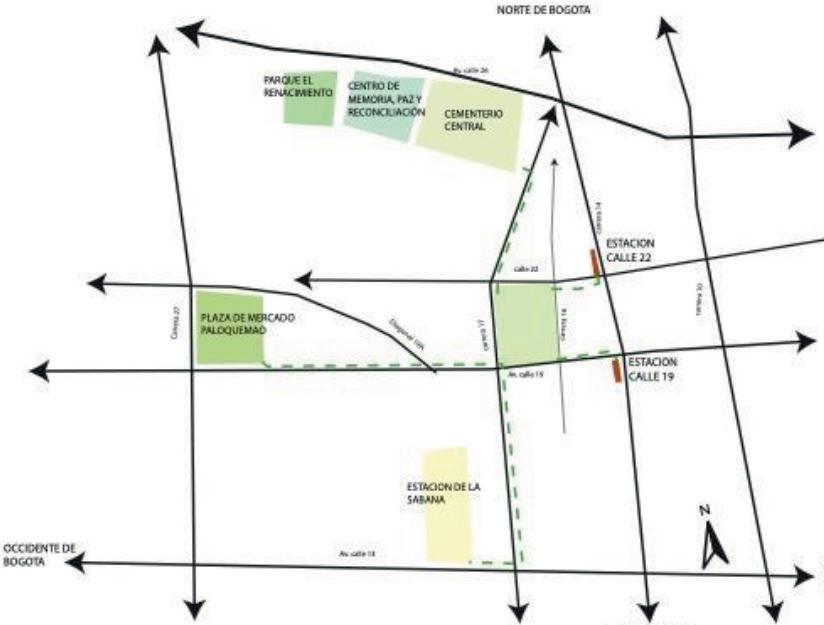

Se realiza con un enfoque a la revitalizacion de la zona centro, proyectando a Bogotá como una ciudad moderna, buscan do la implementación de nuevas tecnologias, con tribuyendo al desarrollo cultural y artistico de la region.
