Lad os være ØKOansvarlige
VORES MILJØMÆSSIGE
TILGANG

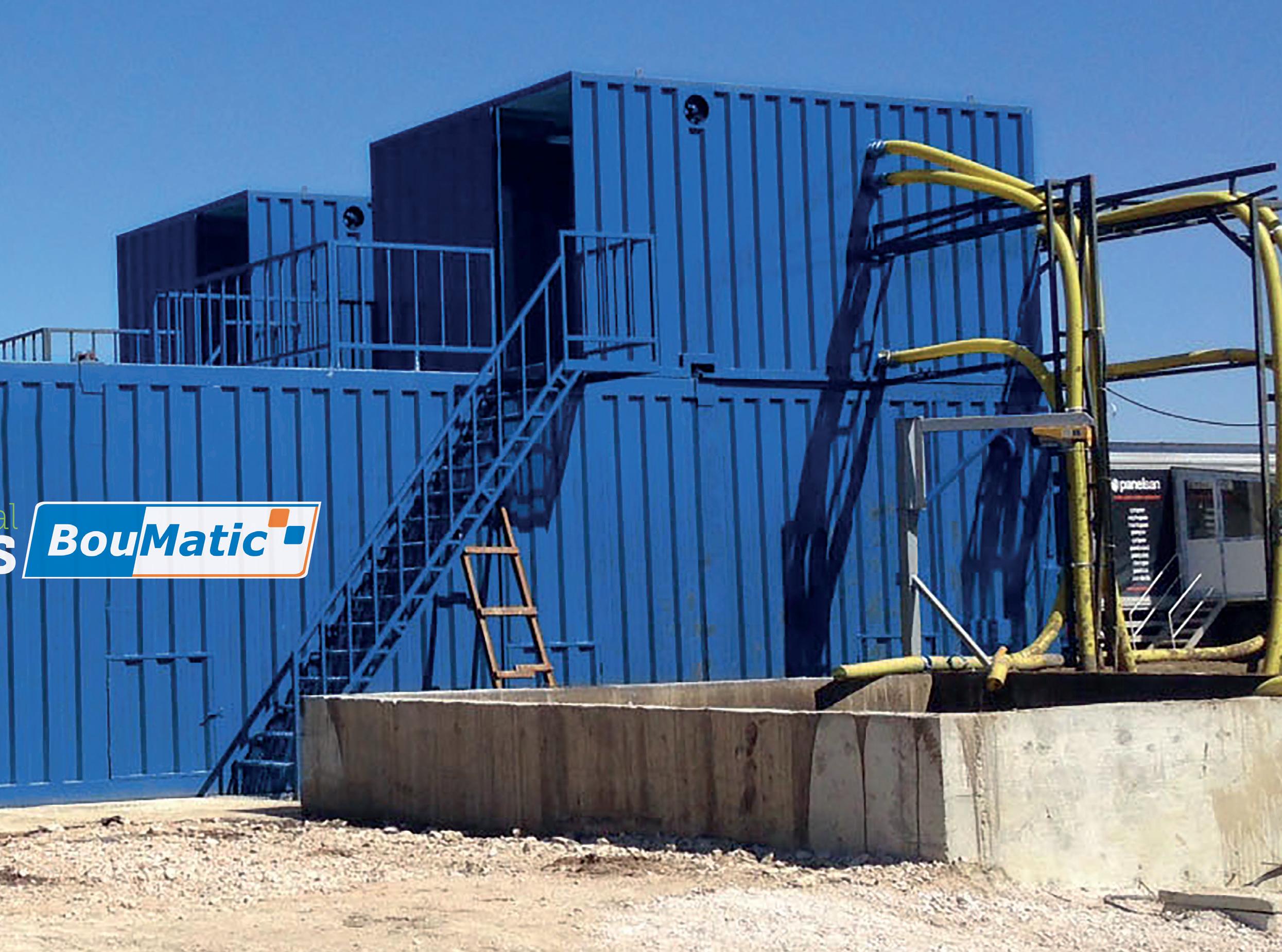

BouMatic er med mere end 50 års erfaring i spildevandshåndtering en nøglespiller i den økologiske omstilling.
Spildevandshåndtering i landbrugssektoren er meget krævende og fordrer robust og effektivt udstyr.
BouMatic har denne ekspertise og ønsker at støtte dig i den økologiske omstilling ved at levere de nødvendige værktøjer til genanvendelse af organisk affald.
ØKOansvarlige
VORES MISSION
BouMatic sikrer med sit brede sortiment en teknisk, bæredygtig og økonomisk løsning til behandling af organisk affald. For at nå målet søger vores specialister konstant efter løsninger, der opfylder morgendagens krav.
VORES VISION
Varme Energi Gas Økologisk gødning
Strøelse
Skrabersortiment

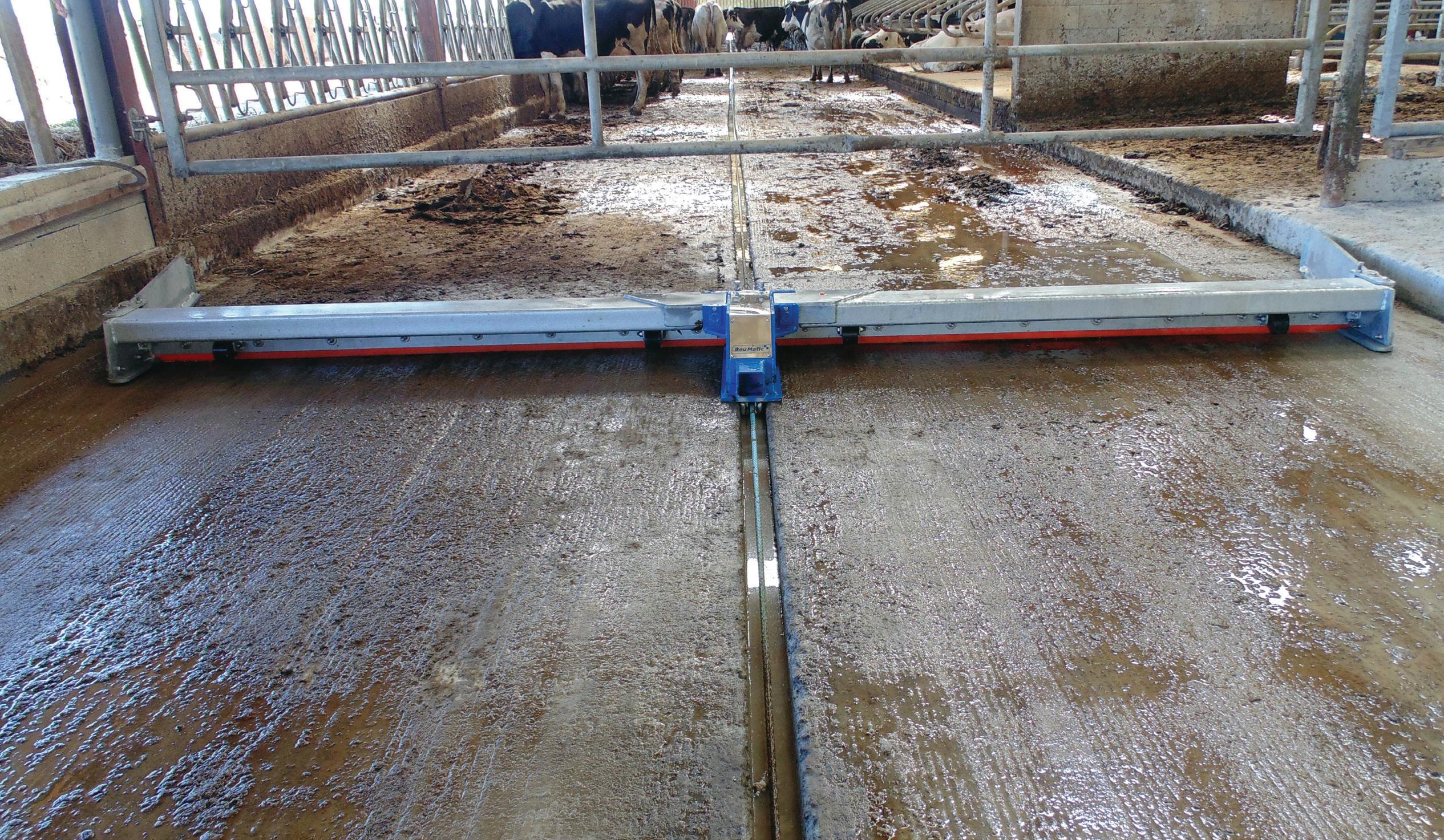

FALCON
Dokumenteret effekt
Mekanisk inversion: enkel og effektiv.

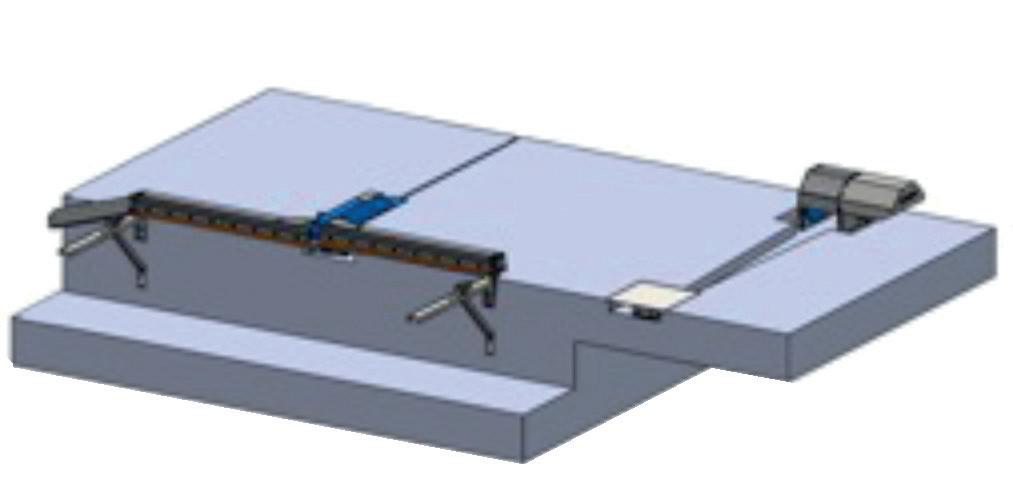

Den hydraulisk drevne Falcon-skraber er kendetegnet ved enestående kraft og lang levetid. Det er beregnet til mælkeproducenter, der ønsker en langsigtet investering.
Med denne "Herkules" på din bedrift kan du regne med 30 års erfaring med skrabersystemer. Den er kraftfuld, uden afstandsbegrænsning og meget nem at bruge med lav vedligeholdelse.
Let at bruge og solid
Genvinding af fast gødning - ideel til halmbåse.
Pålidelig - UPN-skinne med udvendige klamper, der sikrer total sikkerhed for hovene. Enkelt og robust vendesystem.
1 til 6 afskrabninger om dagen - med operatør til stede.
Kraftfuld - hydraulisk enhed, til enkel eller flere gange.
Solid – en tilføjelse af skinner uden længdebegrænsning.
Kan tilpasses – tunge lige eller V-formede skrabere, asymmetrisk montering mulig.
Hydraulisk enhed
Cylindre

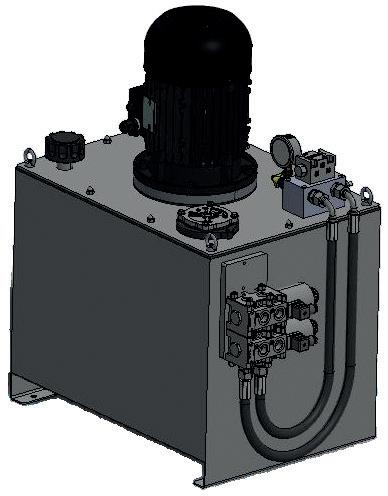

Hydraulisk enhed
Enhed med en kapacitet på 100 liter olie - forhindrer opvarmning af olie.
3 enheder til rådighed - 1 gang, 2 - 3 gange og 4 - 5 gange.
1 til 6 afskrabninger om dagen - med operatør til stede.
Effekt - 5,5 kW.
Sikkerhed - oliestand.
Overflade: Cylinderen er på overfladen. Rammen forsænkes 6 cm under skrabegangens betonniveau. Den kan skubbes eller trækkes.
Forsænket: til brug i skub-version. Rammen forsænkes 18 cm under skrabegangens betonniveau. Den placeres ved at skubbe den, dvs. fra starten af skrabegangen.
Under skinne: Cylinderrammen forsænkes 22 cm under skrabegangens betonniveau til brug ved træk, dvs. efter tømningsområdet.
Beholder: 4 tilgængelige modeller
• Beholder til 80 mm skinne
• Beholder til 100 mm skinne
• Beholder til 120 mm skinne
• Beholder til 140 mm skinne
Montering for enden af gangen til brug ved træk med åbning over graven. Kræver vandforsyning. Beholderen skal monteres på sliskesiden, så væsken kan løbe ned i kanalen eller på gødningen.

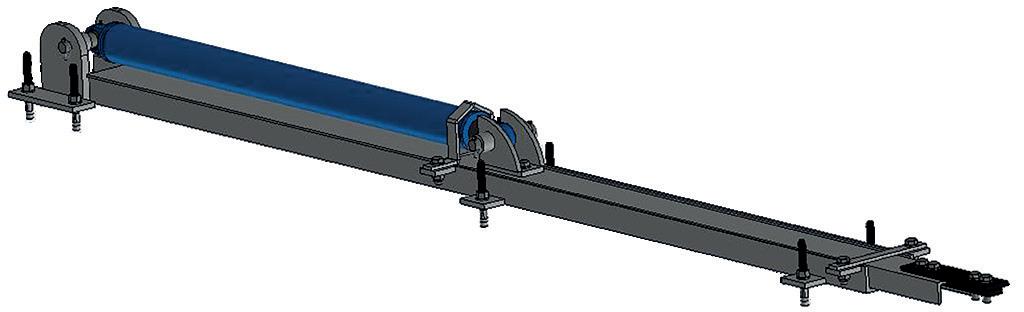

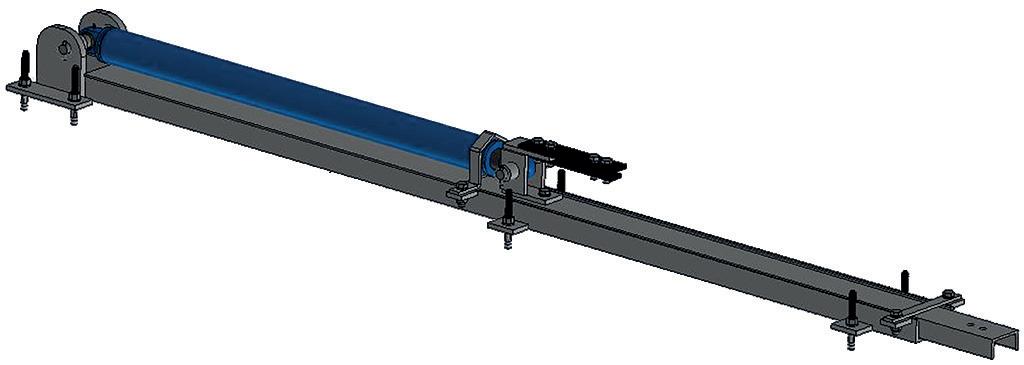

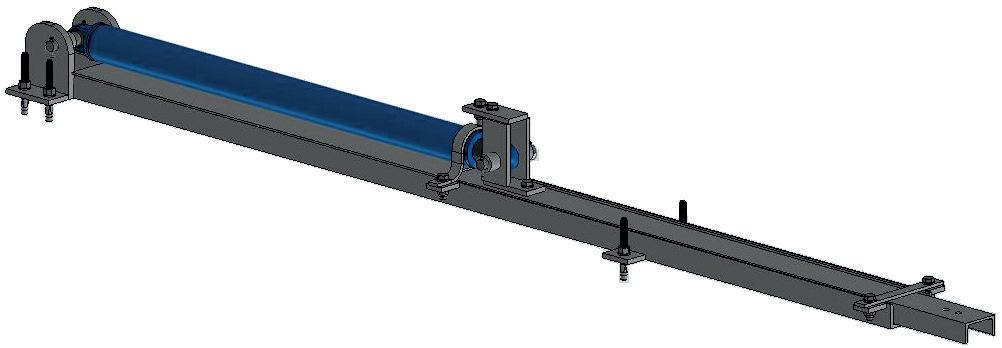

Overfladecylinder
Rammens længde: 3.067 mm
Forsænket cylinder
Rammens længde: 3.067 mm
Cylinder under skinne
Rammens længde: 3.067 mm
Beholder
Beholderens længde: 2985 mm
Beton: Skinnen i betonen styrer trækskinnen og skraberen. De valgte mål afhænger af trækskinnen.
Træk: to typer.
Skinne med overfladeklampe: en klampe pr. meter; til anvendelse i bygningen. Stor fordel i tilfælde af frost eller på tør jord, så skraberen kan fortsætte med at køre.
Speciel gødningsskinne: Den bruges på det flade tømningsområde for let opsamling af gødningen med en traktor.
TRÆKSKINNE
I MM BETONSKINNE I MM
Betonskinnens bredde i mm
Trækskinnens bredde i mm

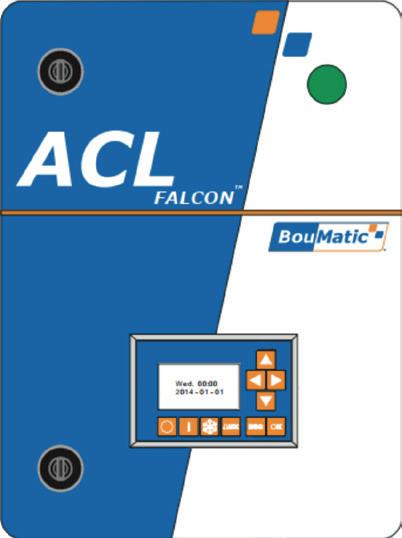

LCD-kontrolskab
Controller: nem at bruge; findes i 3 versioner.
• LCD 1: kan styre én gang
• LDC 3: kan styre op til 3 gange
• LDC 5: kan styre op til 5 gange
Manuel start
Automatisk start MAXI 6/d
Kontrol af oliestand
Kontrol af olietemperatur
Automatisk frostsikring
Startsignal for tværkanal
"Drop in step"-funktion
Driftstimetæller
Vedligeholdelsesmeddelelse ved regelmæssige intervaller
Bestilling 1 gang
Bestilling op til 3 gange
Bestilling op til 5 gange
TRITON 13
Kædeløsning

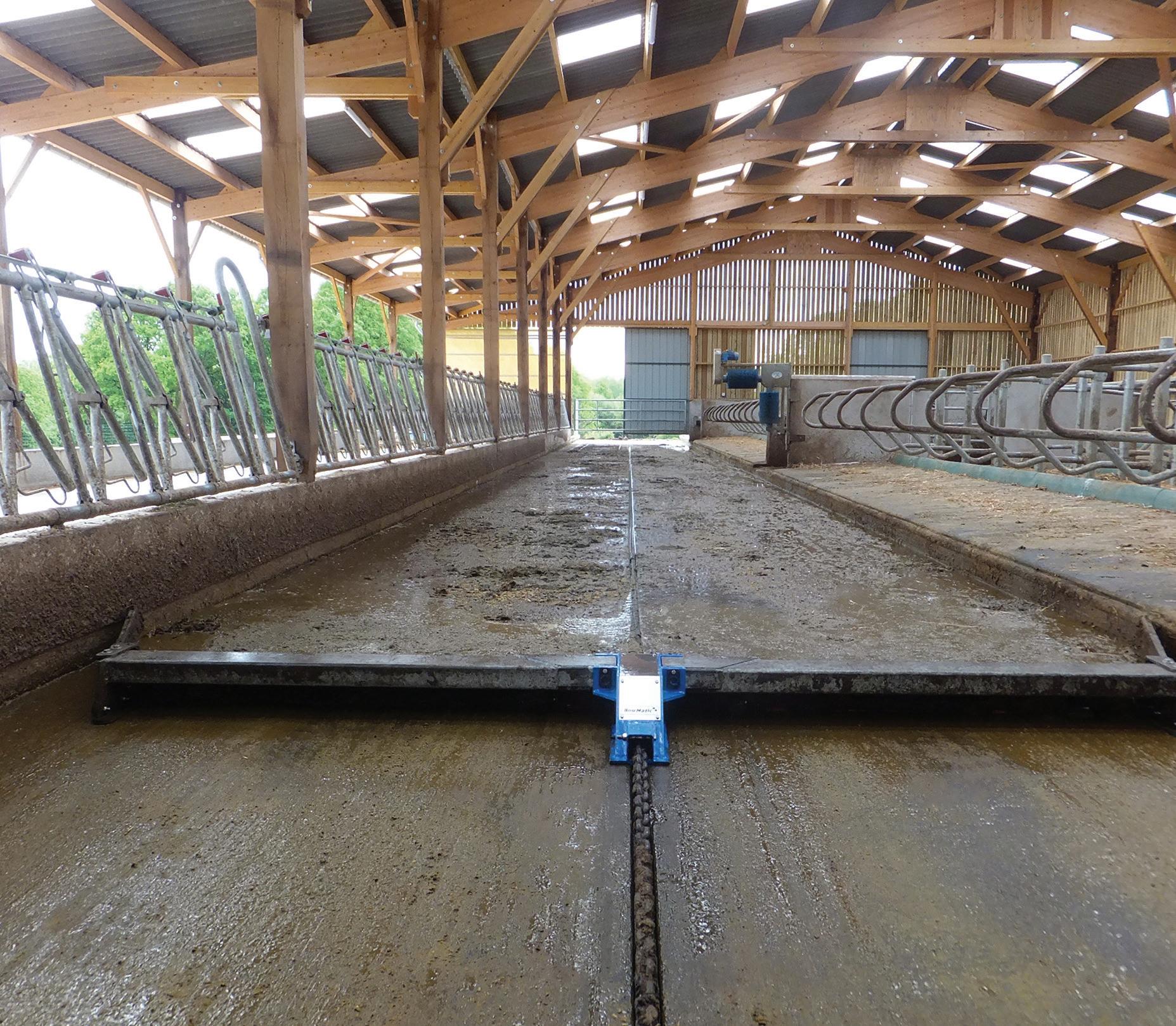

Triton 13-skraberen fremstår som den perfekte løsning til skrabning af gange, uanset om der er flydende gylle eller halmstrøelse.
Den er alsidig, yderst avanceret og sikrer optimal rengøring ved hjælp af skrabere, der er specielt designet til disse forskellige forhold. Som kædeskraber kan den nemt justeres til alle konfigurationer.

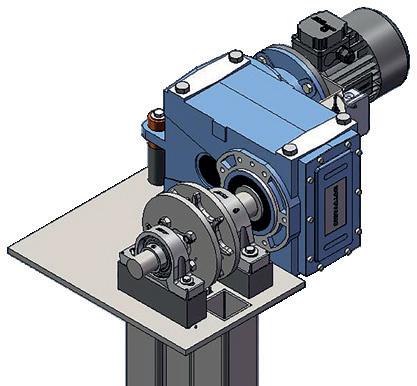

Drev
Motor: 1,1 kW
Hydraulisk enhed: 0,55 kW
Automatisk eller manuel kædespænding
"Hardox" drivremskive
Kædeføring
Anvendes mellem to gange eller i vinkel
Motoren er placeret højt oppe, hvilket garanterer beskyttelse af dyr og dårligt vejr.
Hjørnehjul
Vandret: Remskiven med en diameter på 250 mm monteres på to rækker af lejer med to "spi"-tætninger for sikring af tæthed og lang levetid. Remskiven er i rustfrit stål.
Kæde
13 x 36 mm kæde:
• Modstand 22 T
• Vægt: 3,8 kg/m
• Kalibreret
• Specialhærdning
• Grænse på 200 m kæde pr. gearkasse

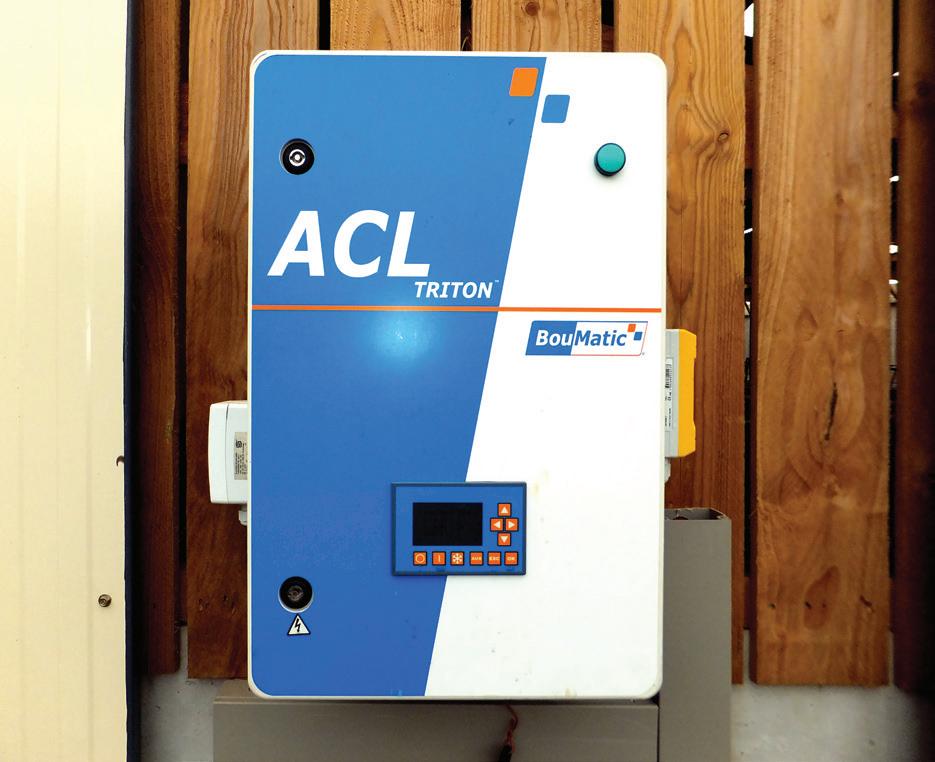

LCD-kontrolskab
Markedets mest komplette skab giver dig flere muligheder for at aflaste dig selv for daglige opgaver.
FUNKTIONER
Manuel start/stop direkte på controllerens frontplade
Op til 24 automatiske starter om dagen
Uregelmæssig parkeringsmulighed på forudbestemte tidspunkter
Mekanisk hundefunktion
Automatisk frostsikringsfunktion
Startsignal for tværkanal
Udledning af gylle i etaper i tværkanalen
Automatisk kædestrammer
Optælling af driftstimer
Meddelelse vedrørende service A; kan udføres af landmanden
LCD TRITON 13
Meddelelse vedrørende service B skal gives til BouMatic-vedligeholdelsesteknikeren
Realtidsur
Automatisk skift mellem sommer- og vintertid
Multi-tas
Sirene, der annoncerer hver start
Halvering af hastighed i op til 3 brugerdefinerede områder
Encoder til skraberposition
Mulighed for ændring af standardhastighed
TRITON 10 XLM
Kædeløsning

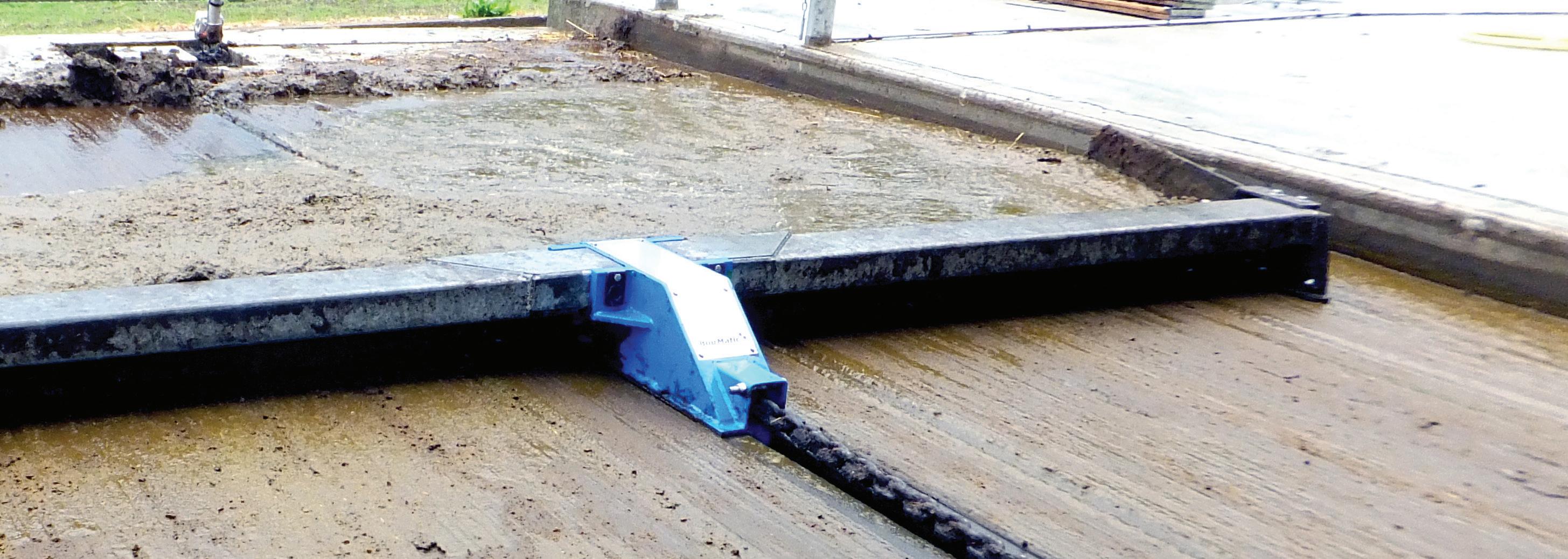

Triton 10 XLM-kædeskraberen er den ideelle løsning til enkel og effektiv afskrabning, hvad enten det er i betongange eller på riste. Dens funktionelle design gør den til et optimalt valg til hyppige skrabeoperationer.
Drivenhed
• 0,75 kW motor
• Manuel kædespænding
• Styrket drev
• "Hardox" drivremskive
• Kædeføring
• Anvendes mellem to gange eller i vinkel

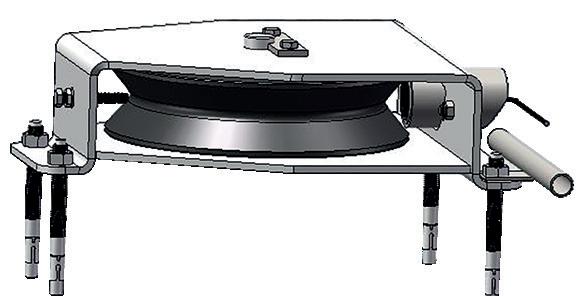

Hjørnehjul
Vandret STD: robust stålremskive monteret på rammen
• Diameter 250 mm
Vandret HD: robust komposit-HD-remskrive monteret på rammen
• Diameter 250 mm
Fælles egenskaber
• Dobbelt lejerække
• Dobbelt "spi"-tætning
• 25 mm akse
• Justerbar skraber
LCD-kontrolskab FUNKTIONER
Manuel start/stop på controllerens frontplade
Op til 24 automatiske starter om dagen
Automatisk frostsikring
Startsignal for returkanal
Indikator for samlede driftstimer
Vedligeholdelsespåmindelse A, skal udføres af operatøren
Vedligeholdelsespåmindelse B, skal udføres af en BouMatic-eftersalgsservicetekniker
Realtidsur
Automatisk skift mellem sommer- og vintertid
Sirene udløst ved hver opstart
Mekanisk hundefunktion (valgfri kontrolboks)
Kæde
10 x 36 mm kæde:
• Modstand 13 T
• Vægt: 2,25 kg/m
• Kalibreret
• Specialhærdning
• Grænse på 200 m kæde pr. gearkasse
TYPHOON
Skraber med kabel

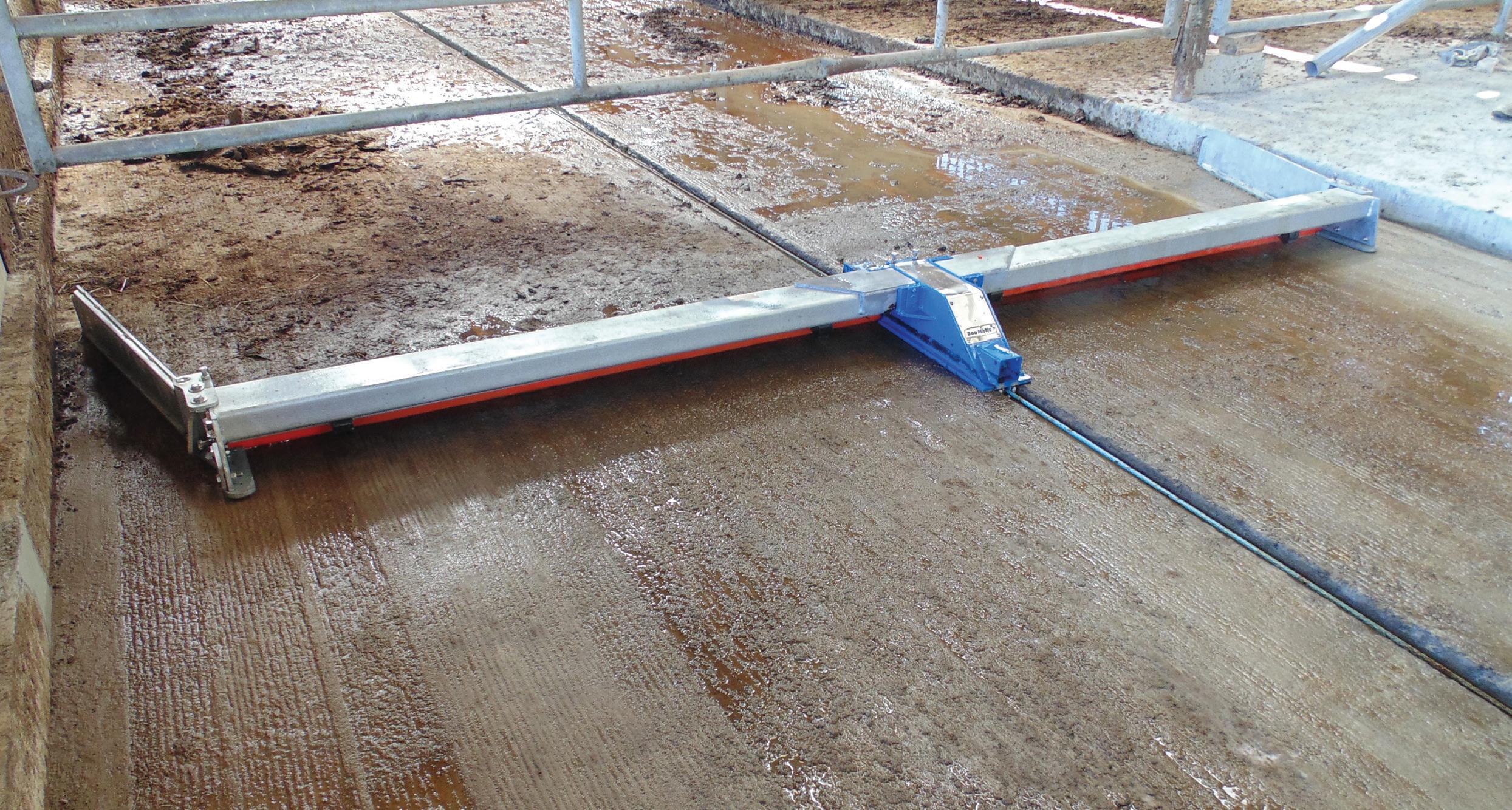

Typhoon-skraberen er den ideelle løsning til at skrabe gange med gylle eller halm. Den er alsidig, avanceret og sikrer optimal rengøring takket være hyppig afskrabning.
Typhoon-skraberen med streng er den mest enkle og effektive løsning til bygninger med malkekvæg.

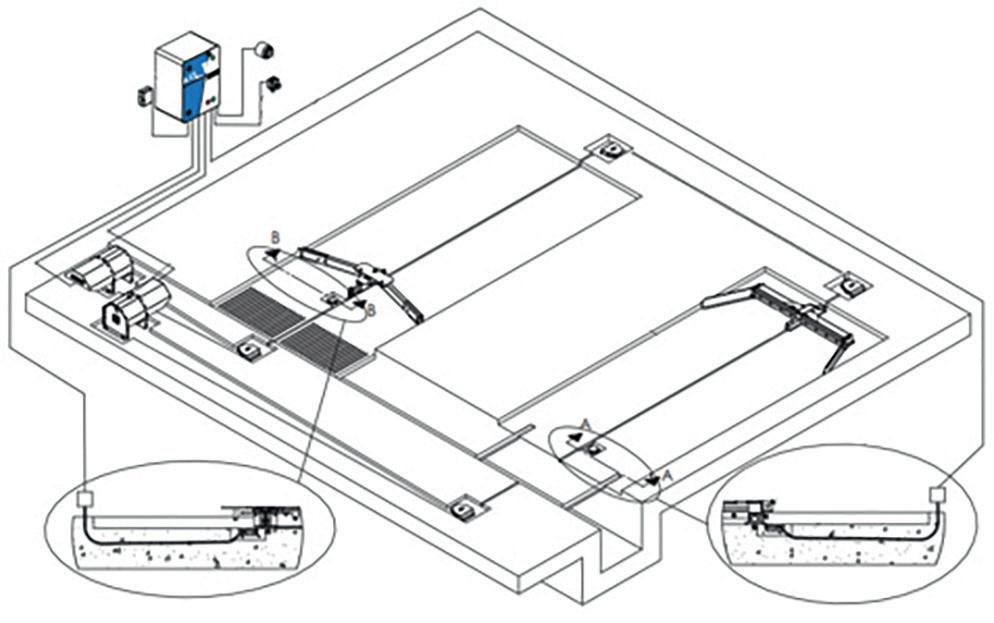

"I" system
"U" system

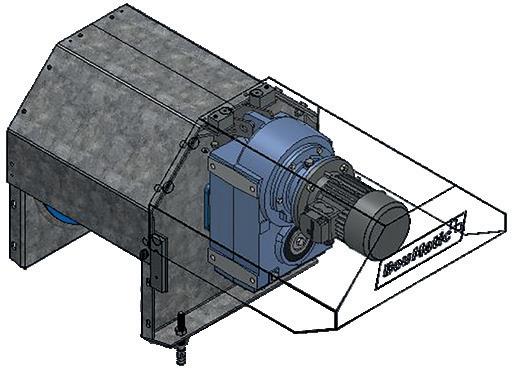

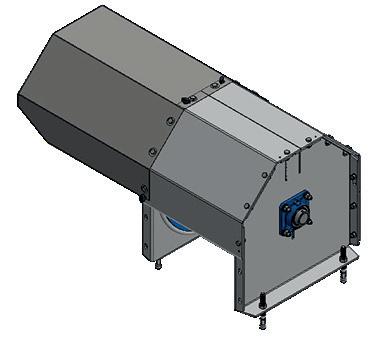

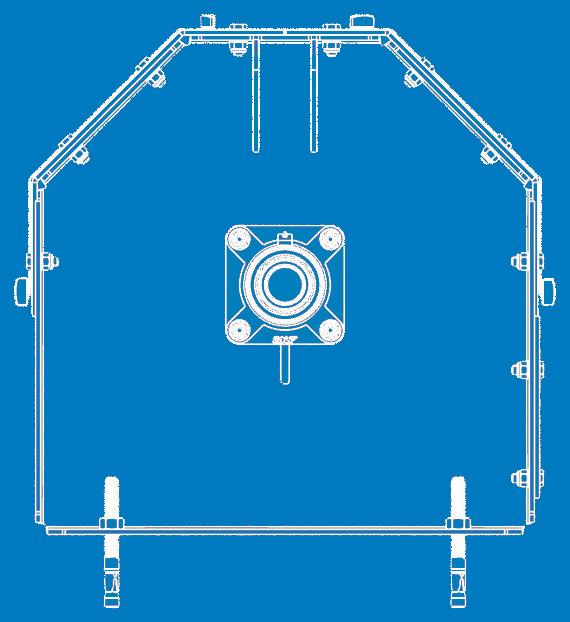

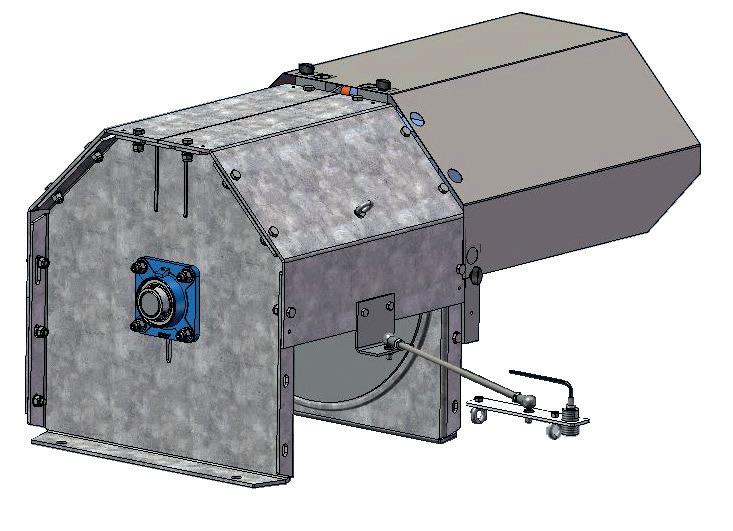

XLM-spil
Motoreffekt: på 0,55 kW eller 0,75 kW for begrænset energiforbrug.
Spil:
• En enkelt model med stor kapacitet og op til 200 m streng.
• Understøttes af to lejer for længere levetid og mindre indsats for gearkassen.
• 8 mm tyk kerne, kompresssionstestet.

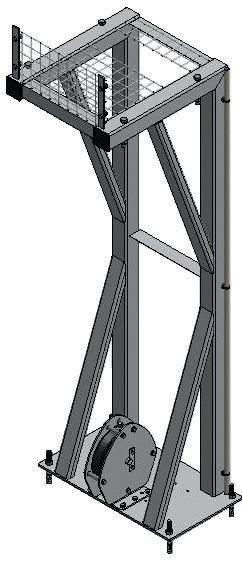

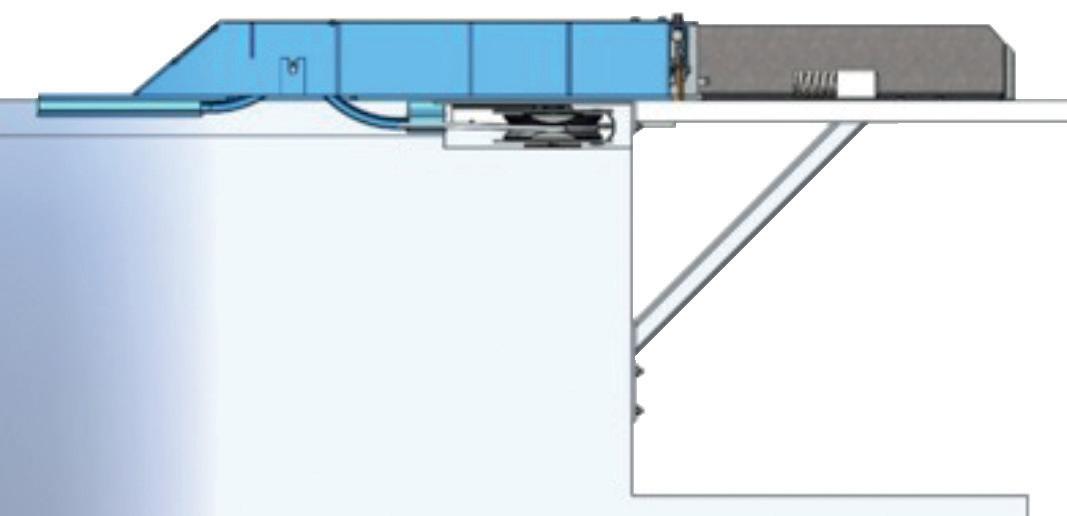

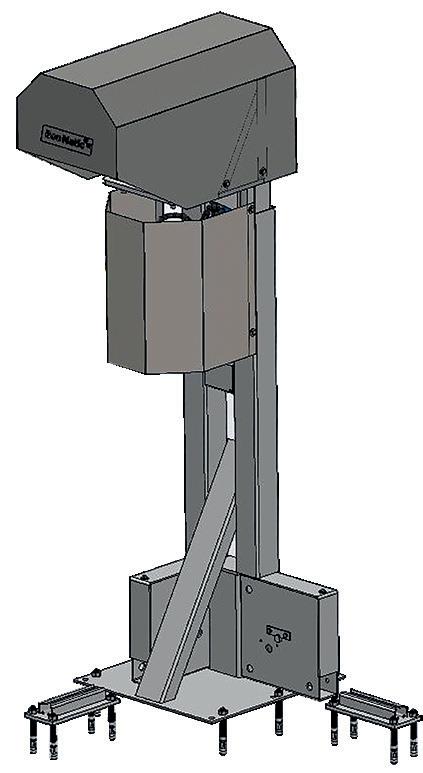

Trækstation

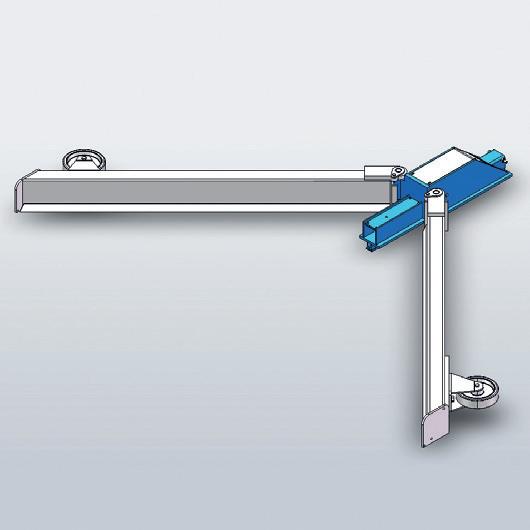

Trækstation på gulv: Udliggeren sparer plads og hæver spillet 2 m fra jorden. Medfølgende lodret remskive samt adgangsbeskyttelse til spillet.

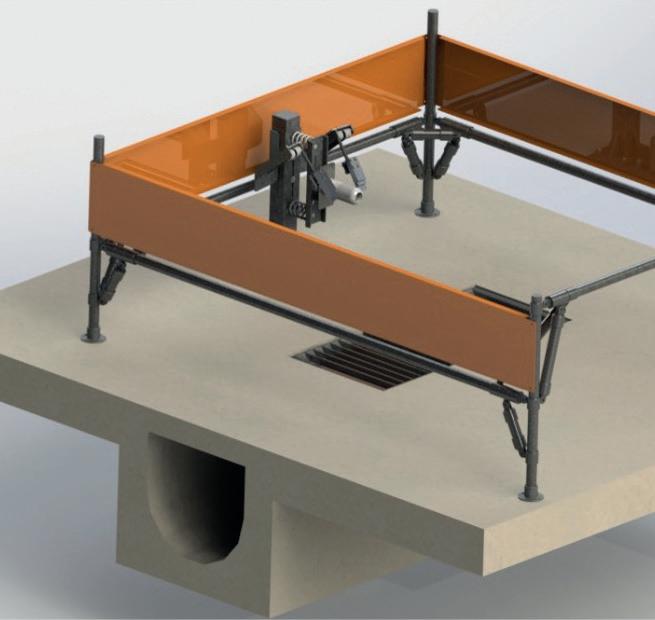

Trækstation med beskyttelse: Der fås som ekstraudstyr en beskyttelse på udliggeren. Beskyttelsen sikrer adgang til strengen og forhindrer gyllesprøjt omkring udliggeren. Findes i to modeller.

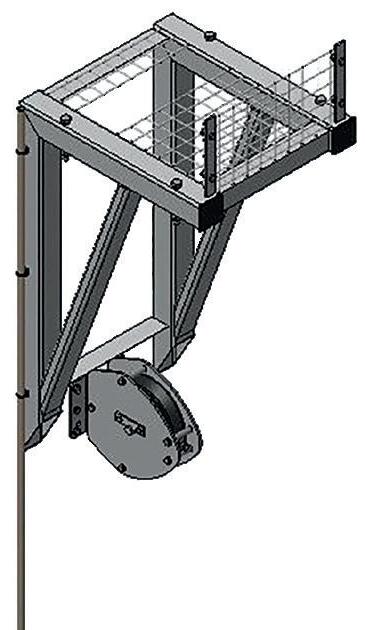

Væghængt trækstation: Denne udligger omfatter en lodret remskive og fastgøres til væg for modtagelse af spillet.

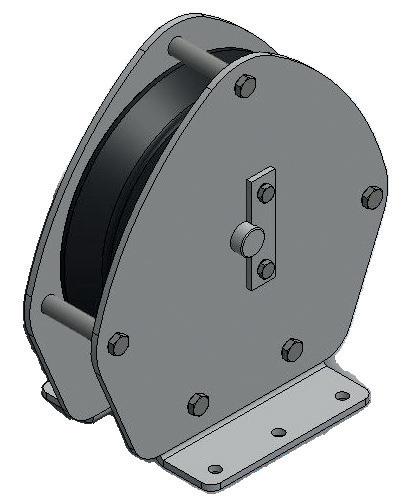

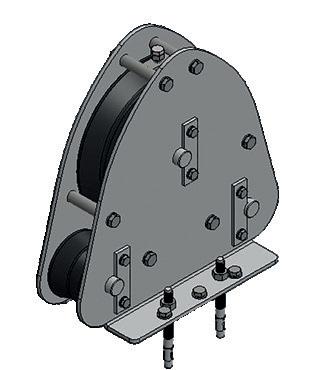

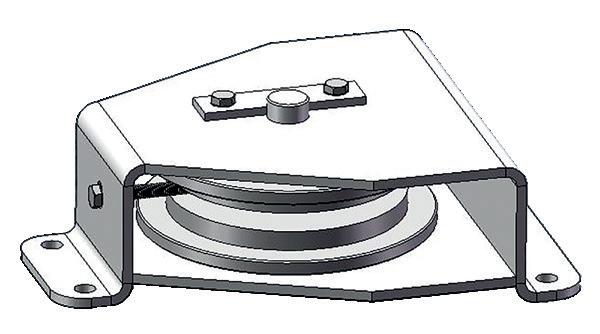

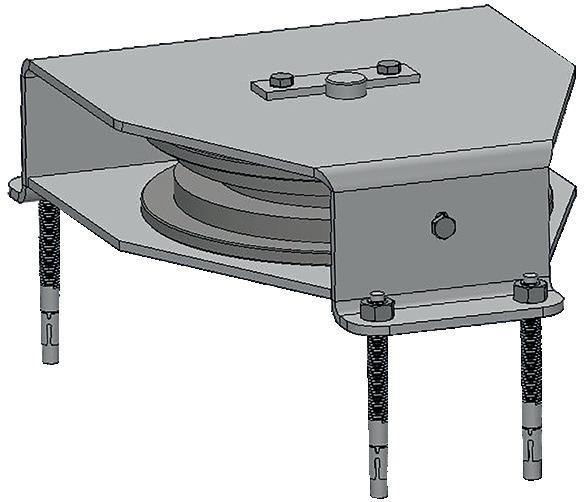

Hjørnehjul
Remskiverne er designet til at fungere i slibende miljø som sand og muliggør billigere vedligeholdelse. Der er 3 typer remskiver:
Standard vandret og HD:
• Standardremskive med en diameter på 250 mm.
• HD-remskive med en diameter på 350 mm.
• Der anbefales en minimumsafstand på 2,5 m mellem spillet og remskiven.
Lodret:
• Standardremskive med en diameter på 250 mm.
• Bruges med gulvudligger eller vægudligger.
Vandrette eller lodrette remskiver med en diameter på 250 mm kræver ikke vedligeholdelse. De monteres på lejer med en "spi"-tætning af TP-typen, som gør det muligt for dem at fungere i sandholdige miljøer med reduceret vedligeholdelse.
Kabelføring: Denne remskive vil blive brugt, når spillet placeres på jorden direkte efter rillen. Ved oprulning anbringes strengen på tromlen fra venstre mod højre og fra højre mod venstre. Denne remskive forhindrer strengen i at røre kanterne af det forbeholdte område og dermed i at blive skåret over.
• Standardremskive med en diameter på 250 mm.
Fælles egenskaber
• 25 mm aksel.
• Dobbelt lejerække.
• 2 "spi"-tætninger for at beskytte lejerne.
Vandret remskive
Lodret remskive
Mini 2.500 mm
Kabel

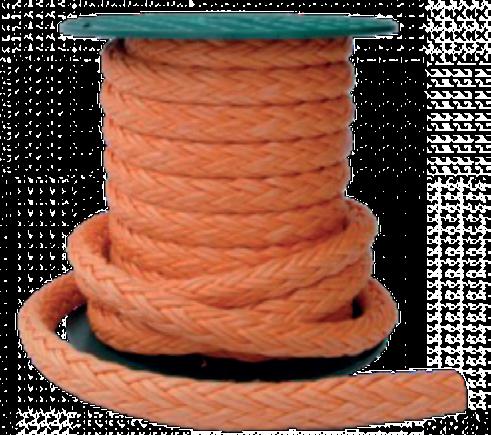

Strengen af DYNEEMA-typen har en enestående modstand. Landmanden kan ved brud reparere strengen med en nål i modsætning til brud på et stål- eller rustfrit stålkabel. Det er endvidere muligt at lave løkker til fastgørelse af skraberen til strengen.
• 10 mm: trækstyrke 10,8 T.
Fås i ruller på 1, 200, 500 og 1000 m.
• 12 mm: trækstyrke 16,5 T.
Fås i ruller på 1, 200, 500 og 1000 m.
LCD-kontrolskabe
LCD-kontrolskabene har flere funktioner, der letter de daglige opgaver.
SBC styreskabe
FUNKTIONER
Manuel start/stop på controllerens frontplade
Op til 24 automatiske starter om dagen
Automatisk frostsikring
Startsignal for returkanal
Trinvis udledning af gylle i indvindingskanalen
Indikator for samlede driftstimer
Vedligeholdelsespåmindelse A, skal udføres af operatøren
Realtidsur
Automatisk skift mellem sommer- og vintertid
Valg af antallet af starter af en cyklus
Sirene udløst ved hver opstart
Alternativ parkeringsposition
Mekanisk hundefunktion (valgfri kontrolboks)
SBC-controlleren er specielt designet til børsteskrabere. For at undgå ophobning af gylle mellem børsten og klapperne stopper skraberen og kører tilbage for at opsamle ophobet gødning mellem børsten og klapperne. Tiden kan justeres. Denne funktion garanterer optimal renlighed af børsterne og dermed bedre effektivitet.
FUNKTIONER
Manuel start/stop på controllerens frontplade
Op til 24 automatiske starter om dagen
Automatisk frostsikring
Startsignal for returkanal
Trinvis udledning af gylle i indvindingskanalen
Indikator for samlede driftstimer
Realtidsur
Automatisk skift mellem sommer- og vintertid

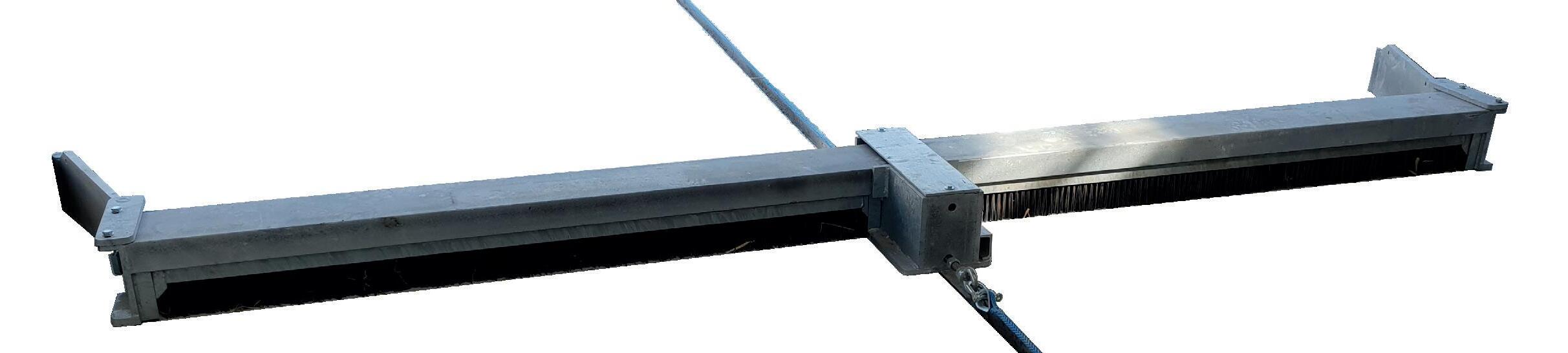

Typhoon SBC
Skraber med børste anordning
Dette er en specialiseret lige skraber til gylle, udstyret med metalblade foran og specifikke børster bagtil, hvilket giver mange fordele. Typhoon SBC skiller sig ud som den mest effektive skraber på markedet i dag. Den patenterede, automatiske løftebørste sikrer perfekt rengøring af gulvet, uanset det er et glat betongulv, rillet eller spaltegulv eller gummigulv. Den vil give dig fuld tilfredshed.
Fordele
Mindre risiko for dyr
• Børsterne, der er placeret under skraberen bagtil, er uafhængige af de forreste skrabeblade.
• Mere kompakt enhed.
• Med dette system kan skrabefrekvensen reduceres med 30 % sammenlignet med en traditionel skraber.
Mindre slid
• Børsterne skal ikke bære vægten af knivene og skraberne, mens skraberen fremføres.
• Ved at reducere skrabefrekvensen øges levetiden for skraberen og anlæggets komponenter.
Renere
• De "traditionelle" klinger fjerner det meste af gyllen, og børsterne sørger for finishen.
• Efter indstilling styrer controlleren automatisk skraberen for at undgå mætning af børsterne.
• Resultatet er bedre skrabekvalitet, mindre luftfugtighed og renere køer.
SBC holder, modsat frontbørster, altid sine børster rene, hvilket sikrer optimal effektivitet selv på hældninger. Den er udstyret med stålblade foran og børster bagpå og kan håndtere snavs i ethvert område af skrabegangen. Den kan endvidere køre på hældninger på op til 2 %. Den er velegnet til en gangbredde fra 2 til 5 m. Denne skraber kan ikke bruges sammen med en flad skrabegang.

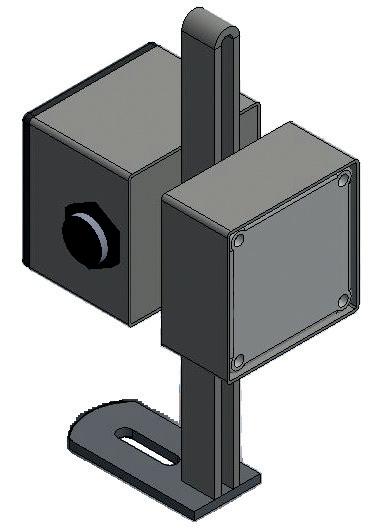

Endestoptyper
Der tilbydes forskellige endestoptyper; de standser anlægget eller vender skraberen. Afhængigt af anlæggets montering hjælper vores forhandlere med at fastlægge de mest hensigtsmæssige endestop.
Luft: Endestop skal fastgøres til jorden. Det vil sikre, at skraberen stopper i parkeringsposition eller baglæns. Sensoren er beskyttet i kraft af sit design.
Beton: Endestop skal forsænkes i beton. Det vil sikre, at skraberen stopper i parkeringsposition eller baglæns. Vandtæt hus for optimal beskyttelse af sensoren.
Vandrette eller lodrette remskiver med en diameter på 250 mm kræver ikke vedligeholdelse. De monteres på lejer med en "spi"-tætning af TP-typen, hvilket betyder, at de kan anvendes i sandholdige miljøer og har reduceret vedligeholdelse.
På remskiver: Der er en fjeder i strengen, og når den kommer ind foran sensoren, vender skraberen eller stopper, hvis den er i et parkeringsområde. Anvendes til halmfri gylleinstallationer.
På spil: Der er en fjeder i strengen, og når den kommer ind foran sensoren, vender skraberen eller stopper, hvis den er i et parkeringsområde.
På fjeder: Når skraberen ankommer til tømnings- eller parkeringsområdet, komprimeres fjederen på et stop fastgjort til betonen, hvilket øger intensiteten, vender den eller stopper motoren.
Monteringskittet omfatter
• Nødstop
• Sirene (obligatorisk for CEE-standarden (maskinstandard)
• Frostsikringssonde
• Elektriske ledninger
• Ledninger til sensorer
• Endestop
På fjeder
På spil
På remskiver
På beton
Luft Sensorer

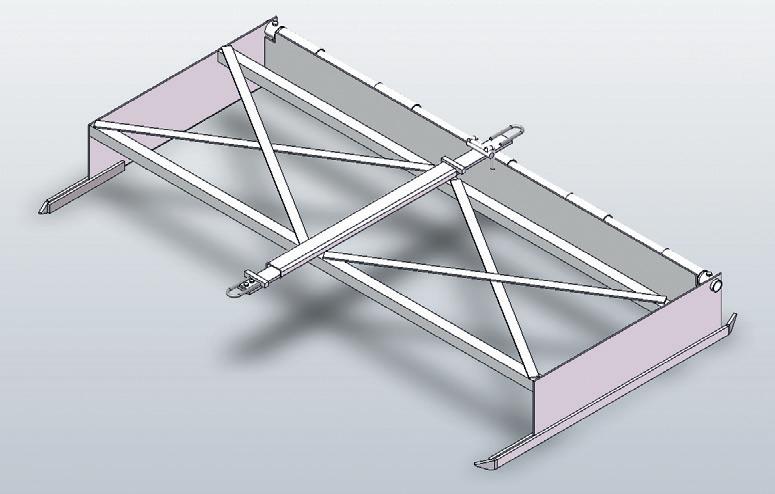

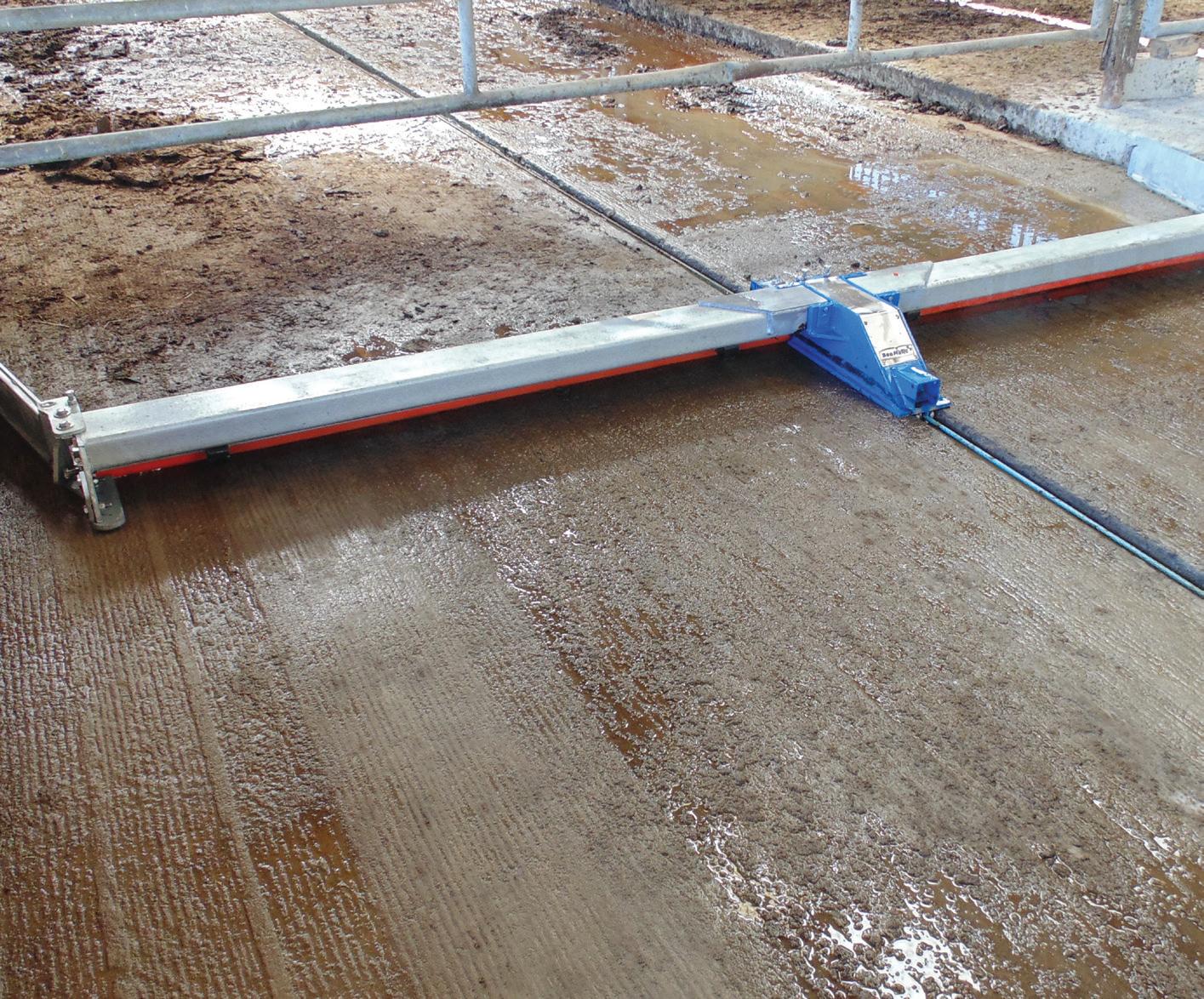

Forskellige skrabertyper
Der findes et bredt udvalg af skrabere til enhver situation. De kan være symmetriske eller asymmetriske.

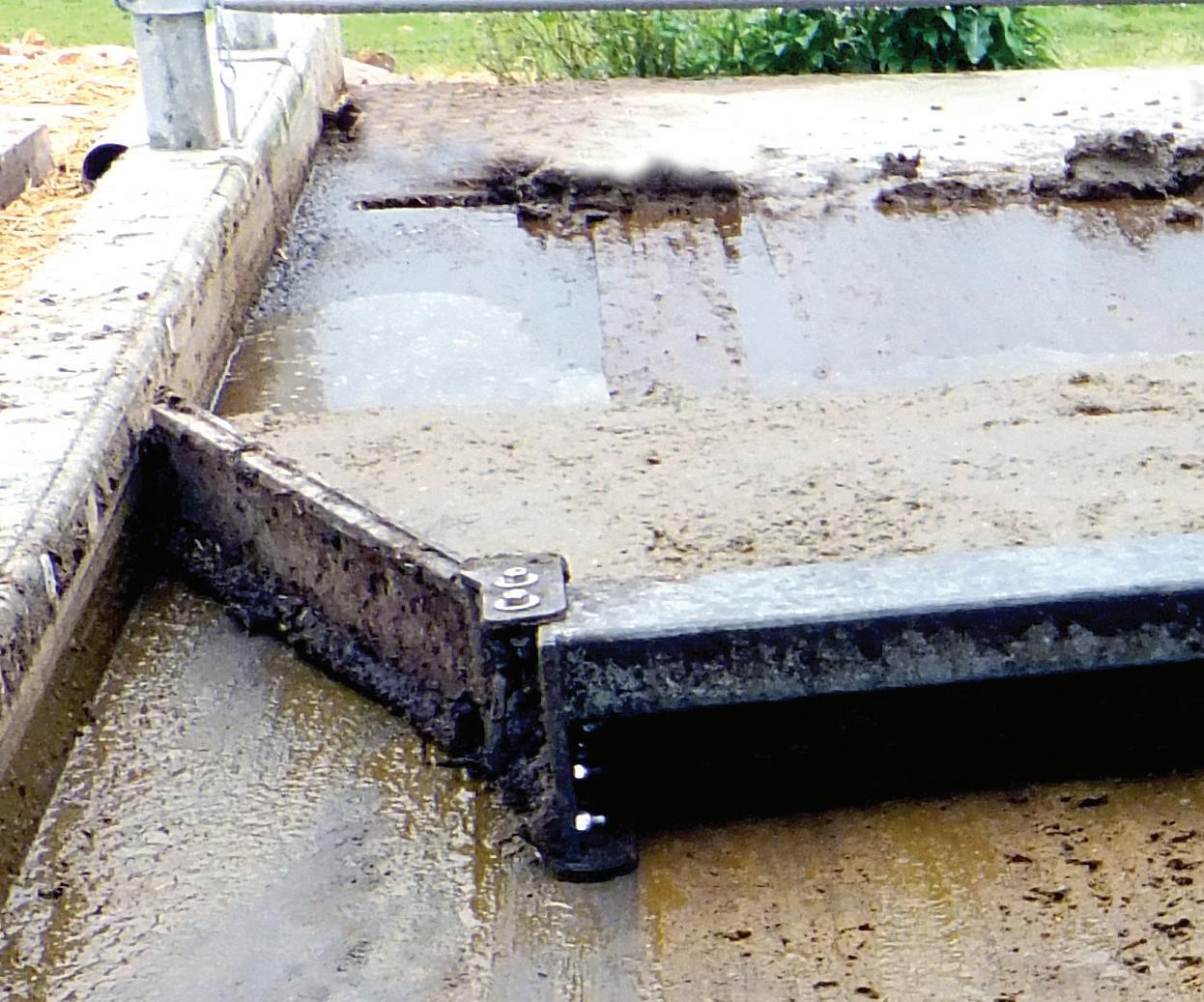

Lige
HD: Den lige HD-skraber bruges til bedrifter, hvor der bruges halm og ønskes gødning. Dens vægt, dens gummiklinger og dens hardox-sliddele gør den til din partner i mange år.
• Endestop til fastgørelse til jorden
• Det vil sikre, at skraberen stopper i parkeringsposition eller vender.
• Sensoren er beskyttet i kraft af sit design.
• Højde under barriere 750 mm
Standard: Den lige standardskraber kan fungere i meget aggressive miljøer (sand), idet alle dele i gulvkontakt fremstilles af hardox og kan udskiftes. Den er desuden designet til altid at have et mellemrum mellem armen og kanten af båsen for ikke at forstyrre dyrene. Den er udstyret med:
• Stål/gummiklinger
• Udskiftelige dele i gulvkontakt i hardox
• Kan fungere på hældninger på op til 2 %
• Fra 2 til 5 m. Kontakt os for andre dimensioner. Slank: Slimskraberen anvendes til anlæg med 100 % gylle, skrabebladene fremstilles af stål og kan som ekstraudstyr forsynes med en gummiliste. Bredde fås fra 2 til 5 m.
W1
W1 W1 W1
HD: Gør det muligt at centrere vægten midt på skraberen.
Hardox skraberblad
• Arm kan vægtes
• Sko med eller uden armblokering (uden blokering: tillader fuld åbning af skraberen i tømningsområdet)
• Parkeringsområde = 1,5 gang gangens bredde
• Asymmetrisk (ekstraudstyr): dvs. excentrisk 25 cm til højre eller venstre for gangaksen
• Fra 2 til 6 m (kontakt os for andre mål).
• Højde under barriere 750 mm

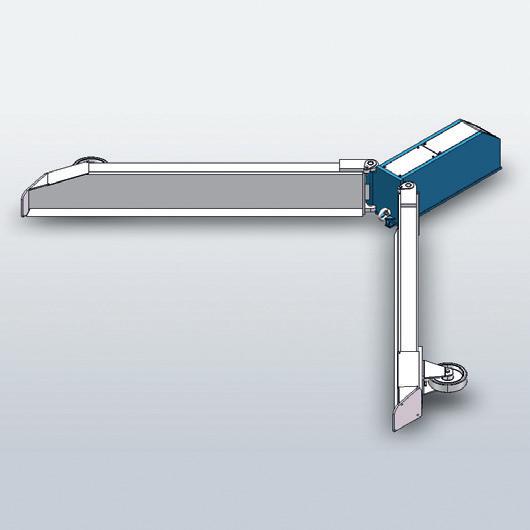

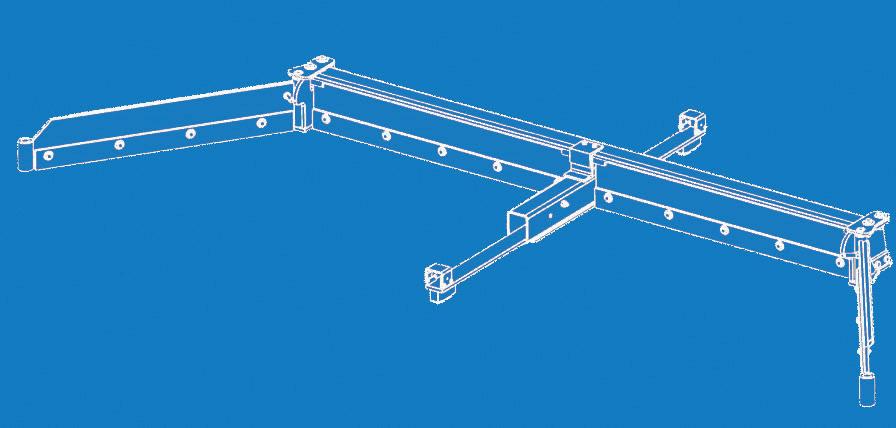

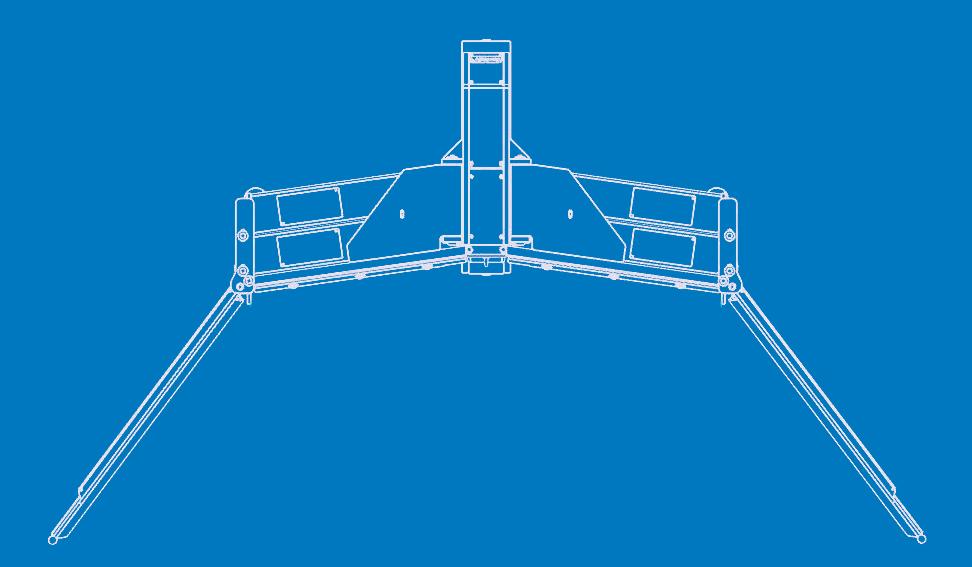

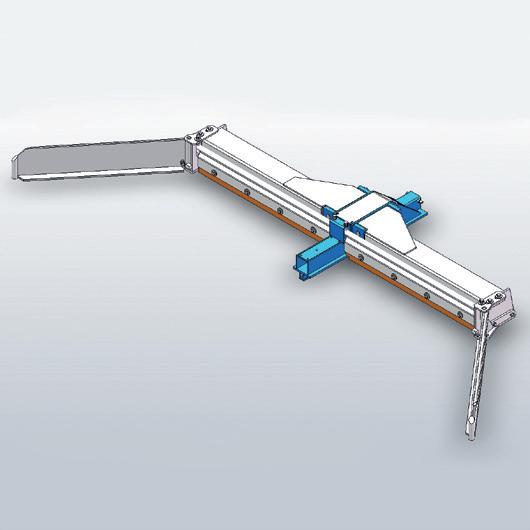

Standard: "V"-gylleskraberen gør det muligt at centrere vægten midt på skraberen.
• Dele i gulvkontakt fremstilles af Hardox for længere levetid.
• Efter returnering til parkeringsområdet efterlader den meget plads for at lette strømmen af dyr.
• Fra 2 til 6 m, kontakt os for andre mål.
• Kan være asymmetrisk.
• Tillader ikke hældninger.
Oversigt over skrabertyper
De tilgængelige skrabertyper afhængigt af ønsket model vises nedenfor:
SKRABER
Lige HD
Lige standard
Lige Slim
V HD
V Standard
V SBC
V Vendbar
V Rist
V Skraber kanal
V Passage på remskive
V Skraber venteplads
Diverse udstyr

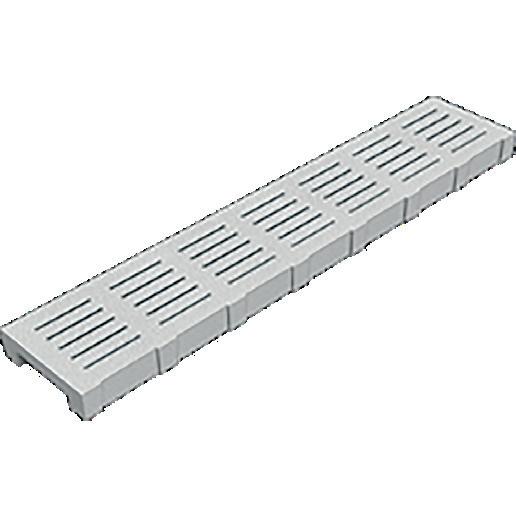

Opsamlingskanal
Passage ved hjørnehjul
Kun til Typhoon-installationer.
Passage på remskive er designet til systemer, der anvender gødning med sliske eller direkte udledning i grav.
Dette gør det muligt for forhandleren eller landmanden at foretage sikker vedligeholdelse eller rengøring af remskiven.
Rillen skal være 40 mm bred x 90 mm dyb.
Området skal være lidt større på grund af den lidt længere sko (+600 mm).

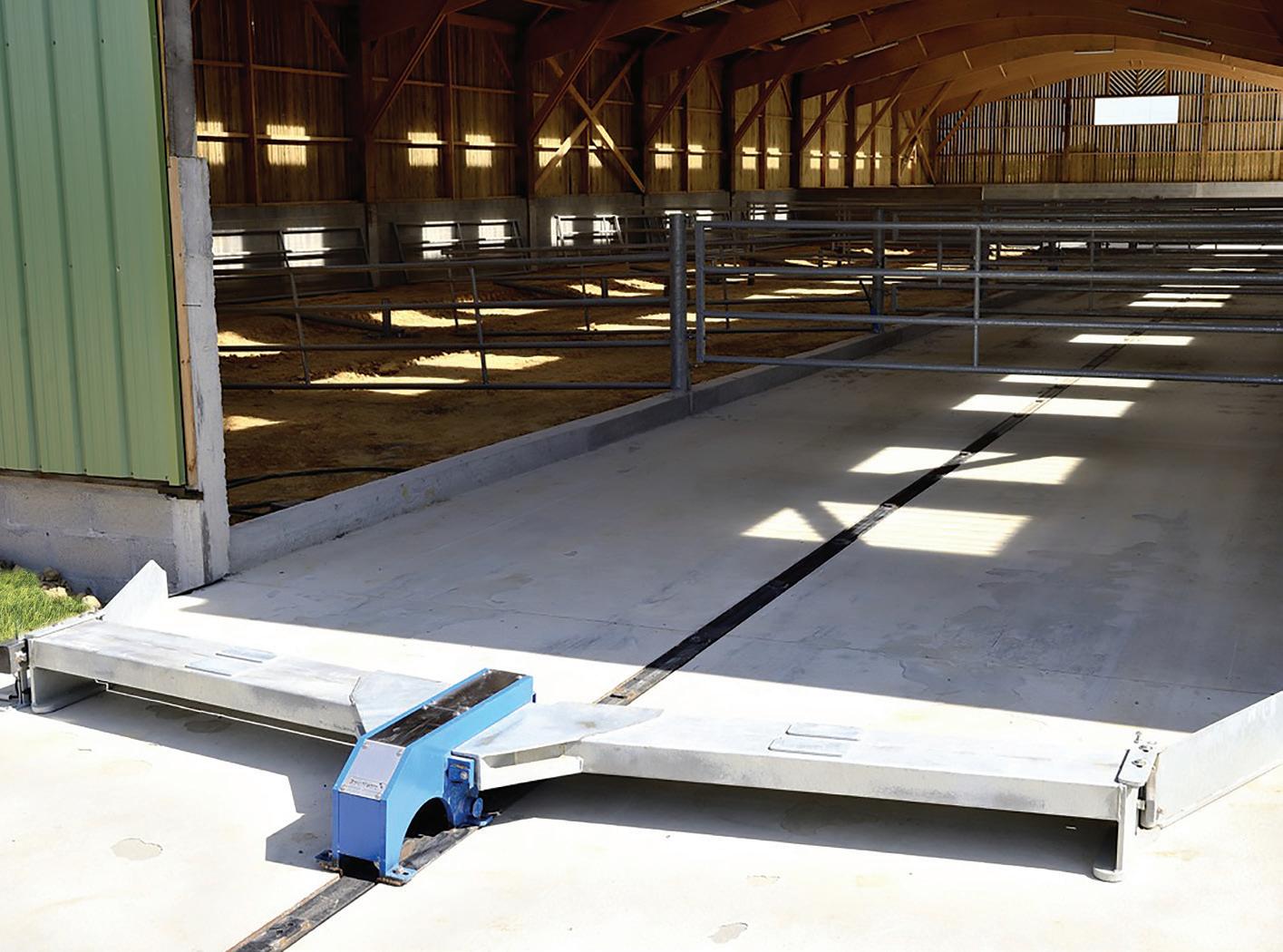

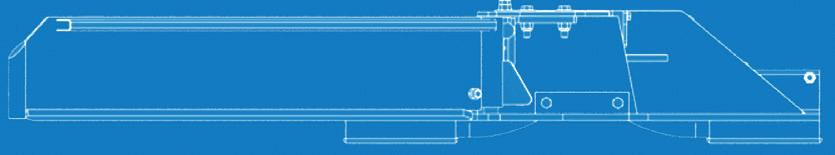

Den specielle skraber til opsamlingskanal er en gylleskraber, der gør det muligt at bortlede spildevand med lavt energiforbrug.
Maks. bredde 1,1 m).

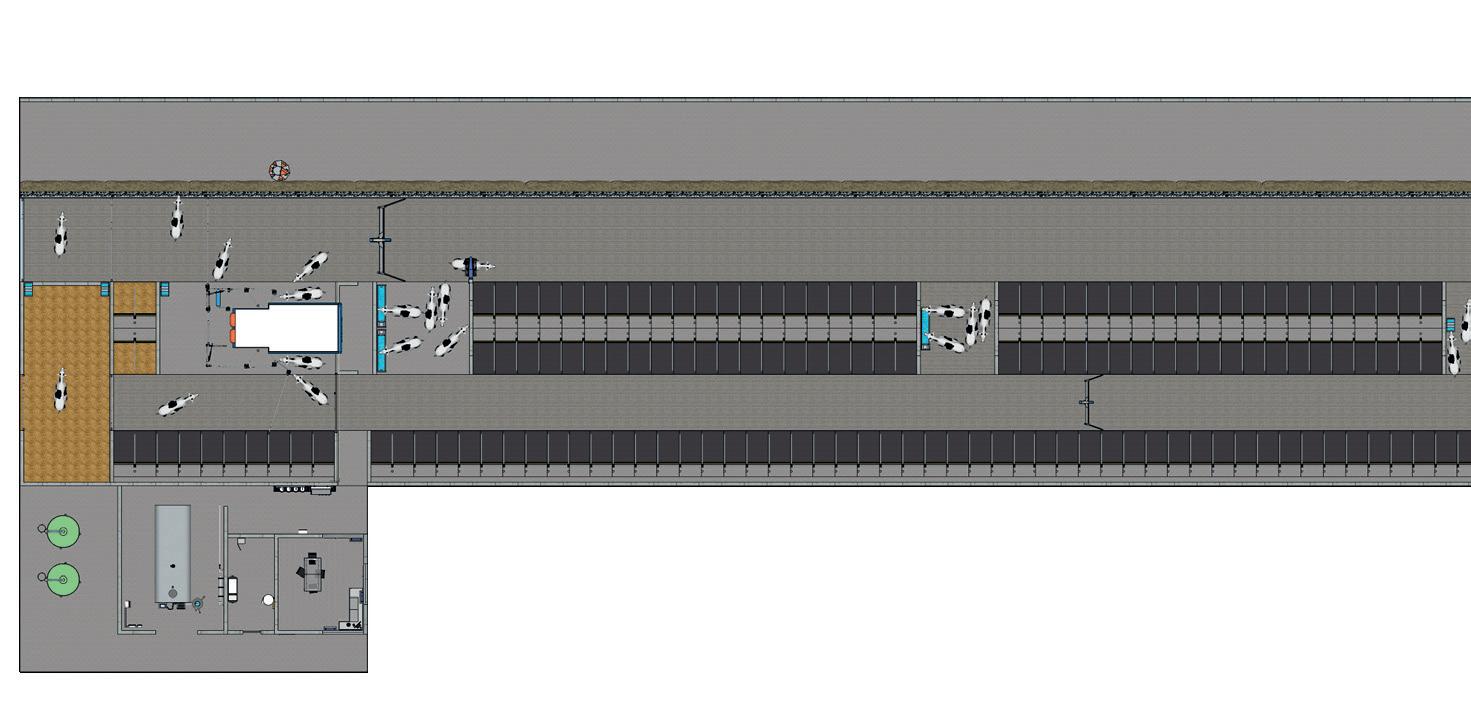

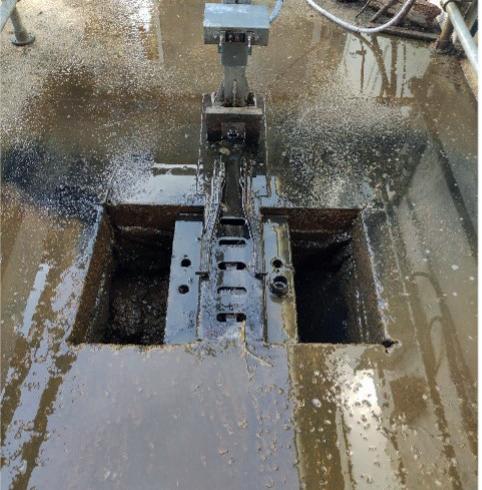

Kodriver

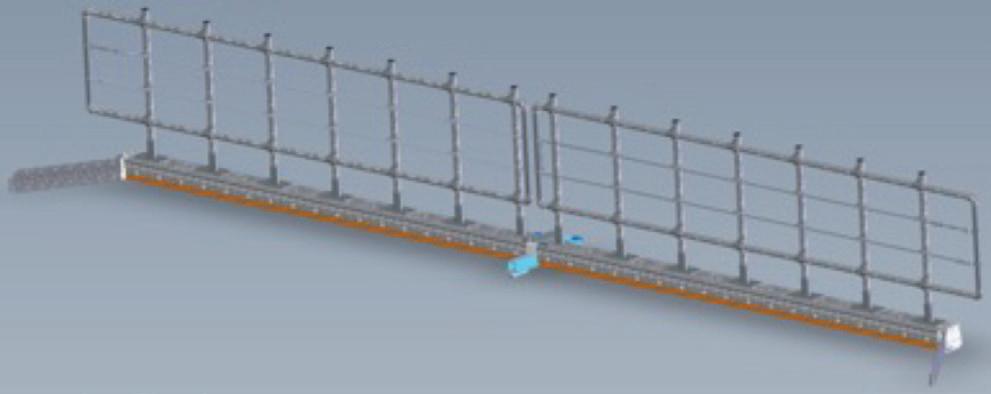

Giver mulighed for at have en koskubber i venteområdet, der styres manuelt eller automatisk (indekseret på indgangsdøren), og for rensning efter malkning.
Den er specialdesignet til ikke at forstyrre dyrene og muliggør enkel og effektiv skrabning af gange med riste. Fås til gangbredder på 2 til 5 m.

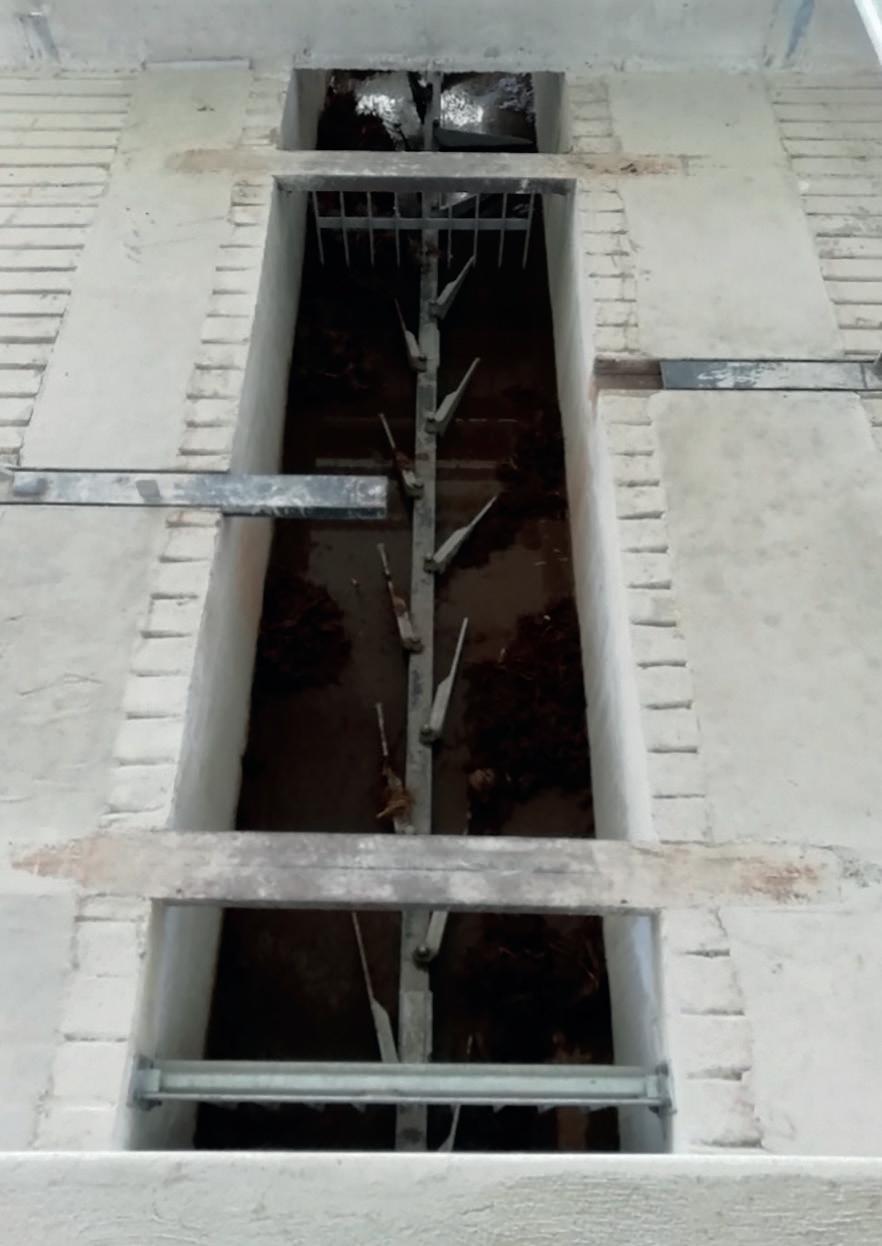

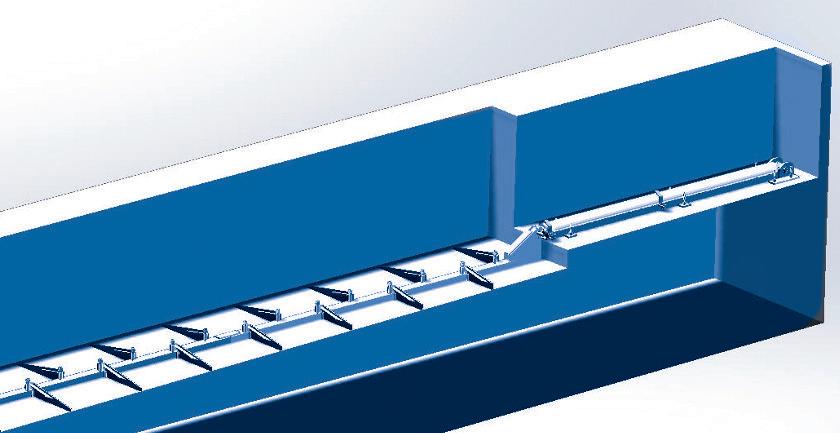

Vendbar
Når kanalen er midt i bygningen.
Når skraberen passerer over kammene placeret på kanalen (2 pr. side), hæver knivene sig og passerer over stiften.

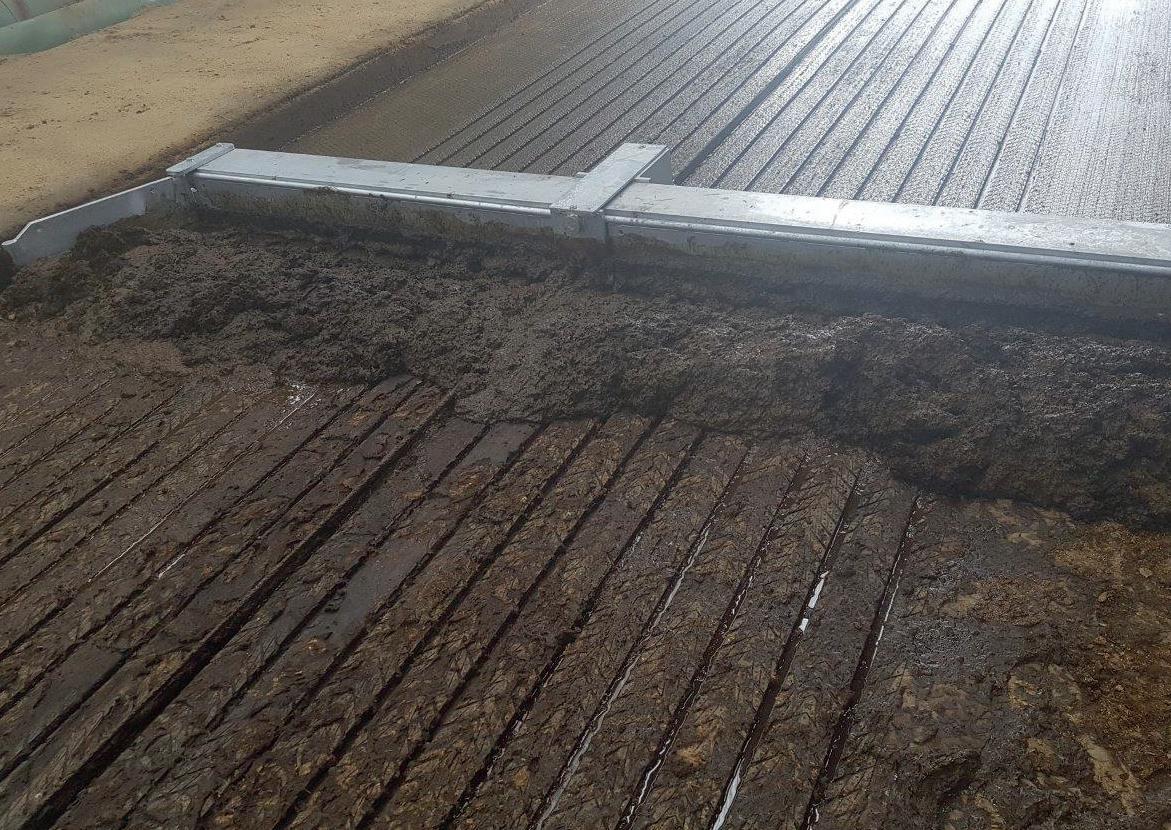

Rist

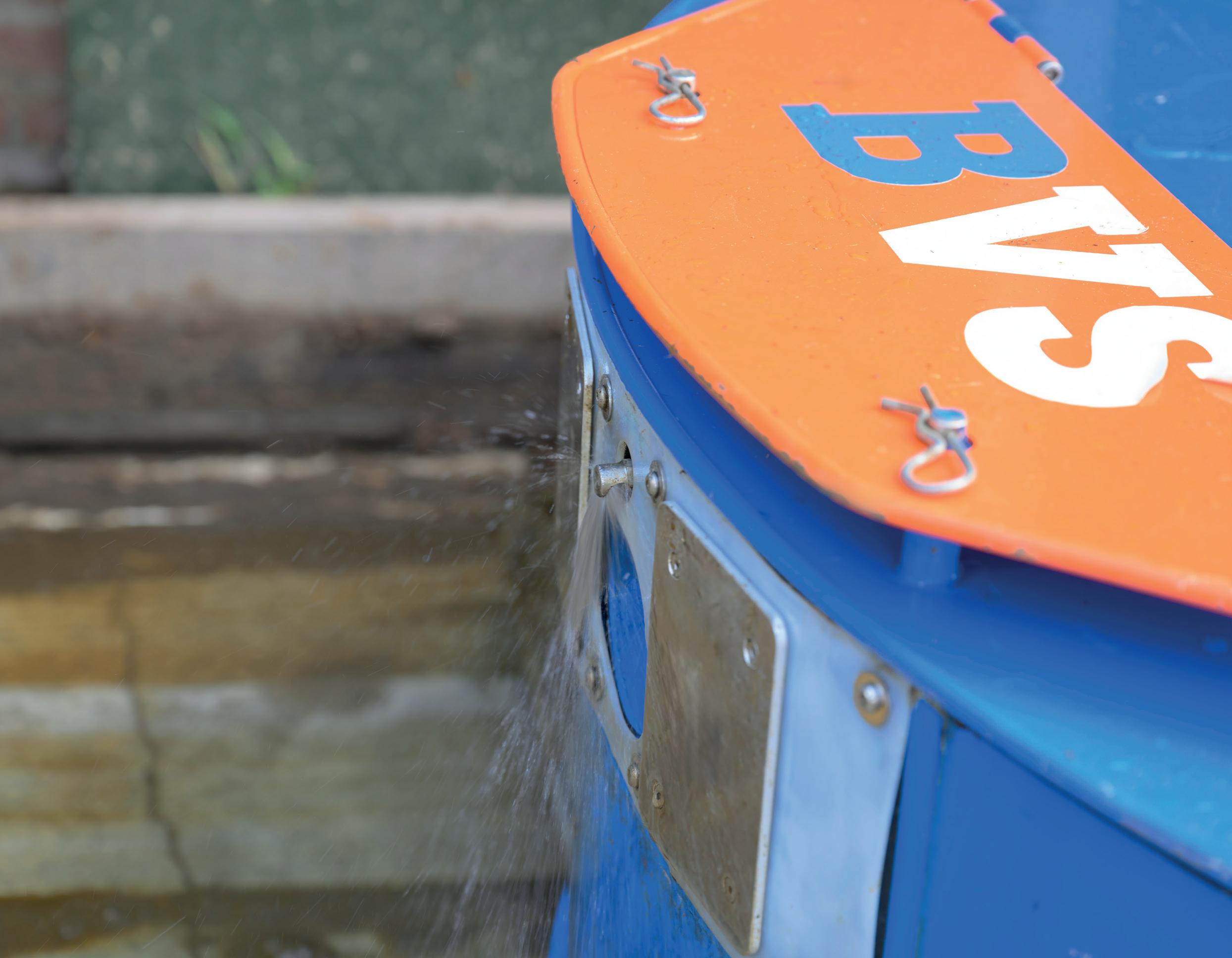

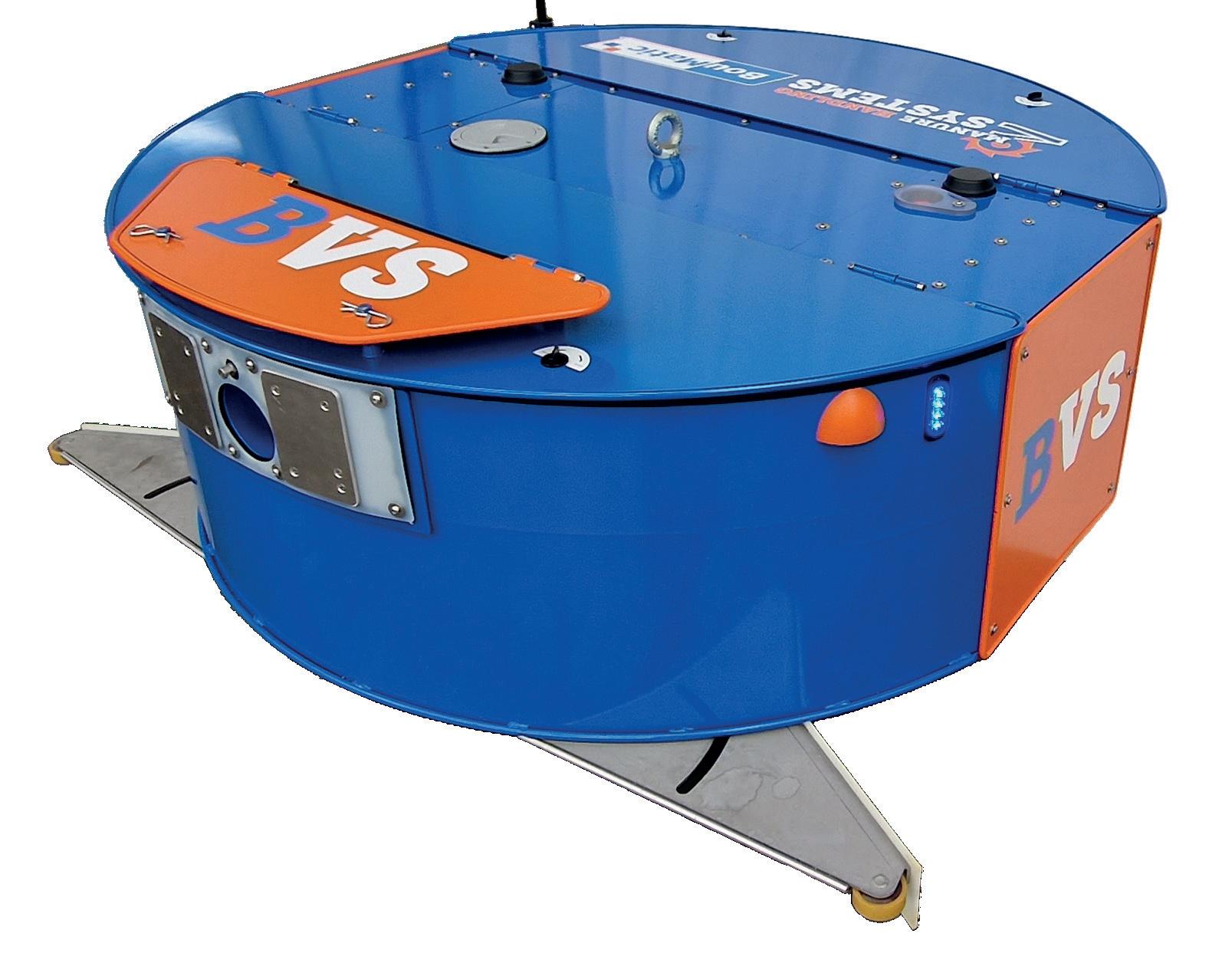

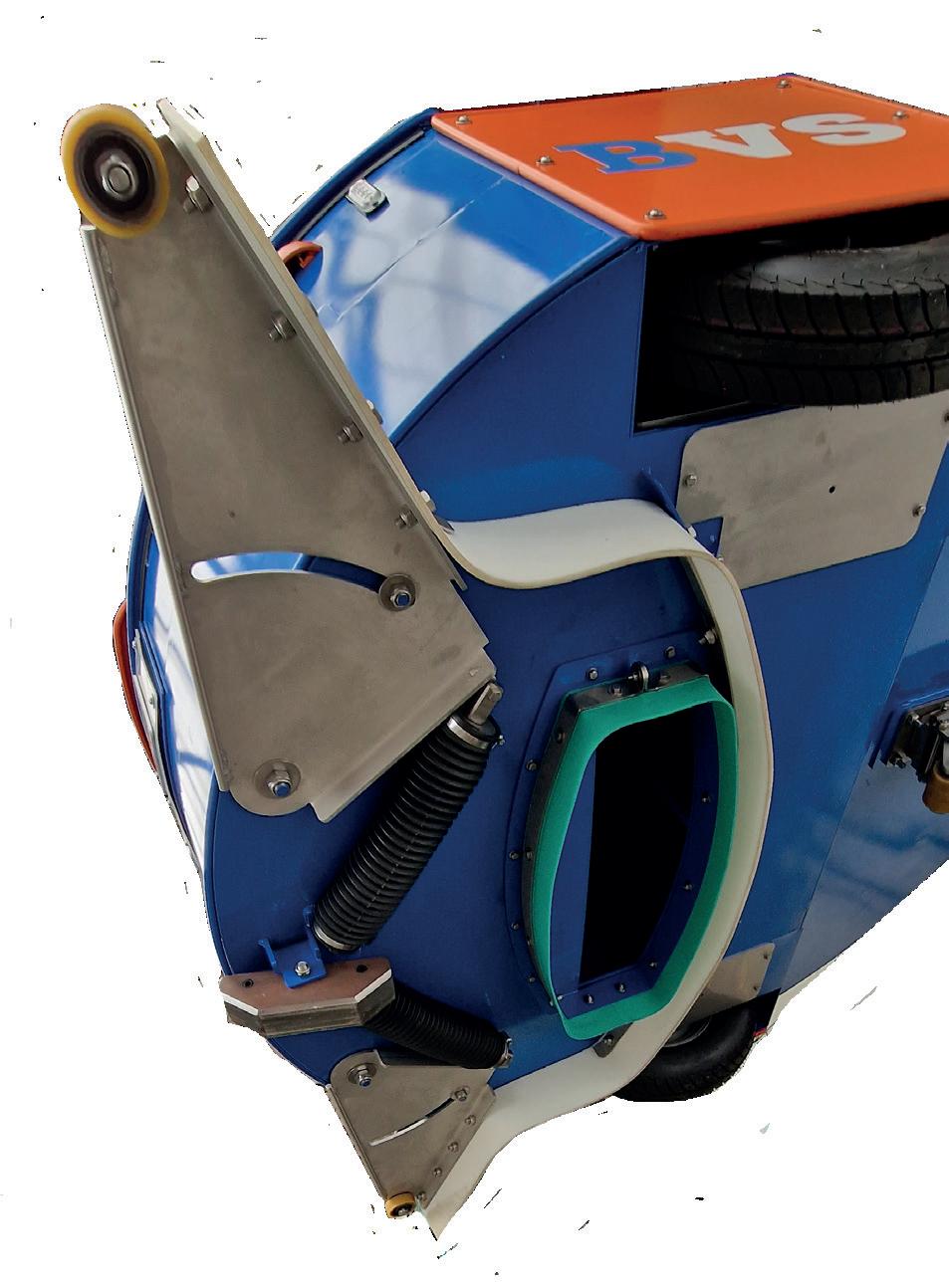

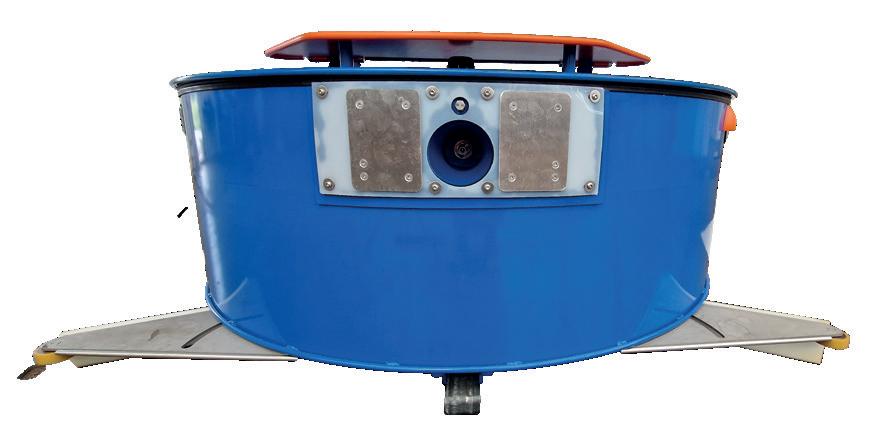

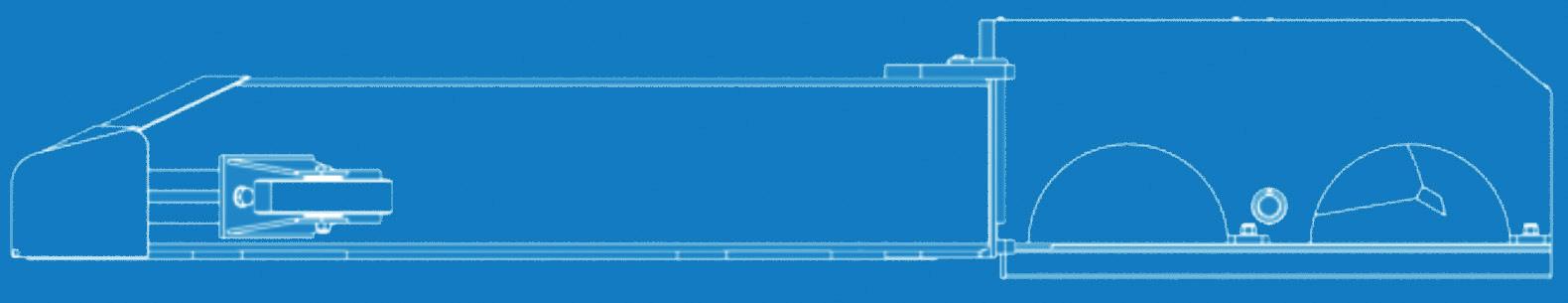

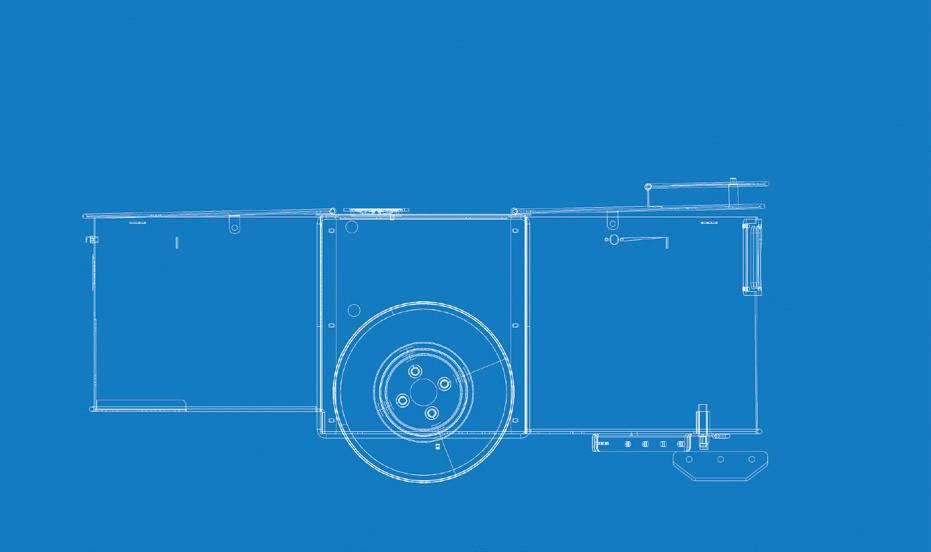

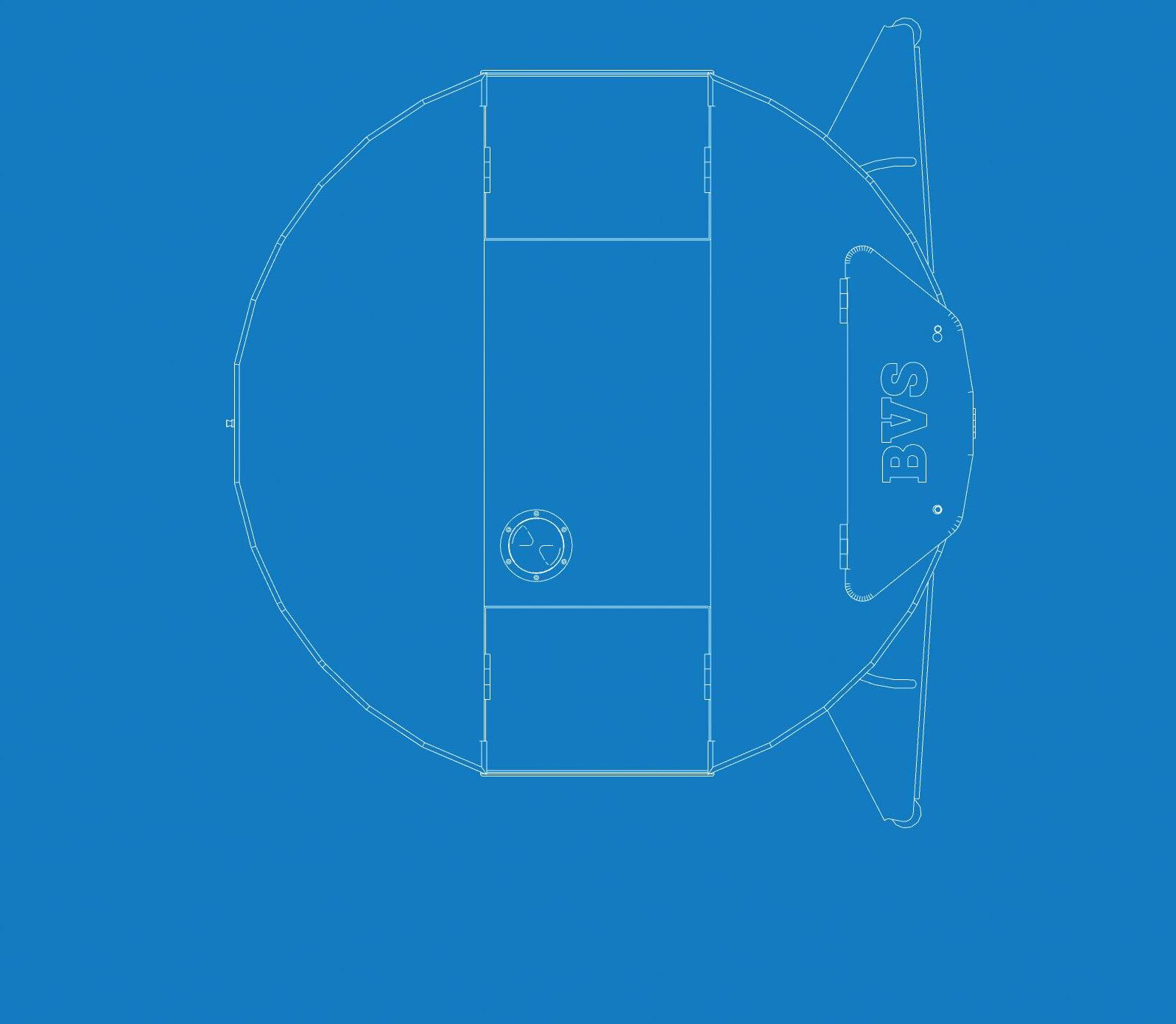

BVS
En intelligent allieret for dine dyrs sundhed og komfort
BVS er en fuldautomatisk robot til gyllesugning i husdyrsbygninger. Den gør det muligt at:
Øge dyrenes renhed
Øge renhed i båsene
Reducere arbejdstiden på grund af rengøring af passager mellem båse
Øge dyrenes komfort
Reducere fugtigheden om benene.
Reducere ammoniakdampe ved hyppige passager
En ekstraordinær nyhed
Sådan fungerer BVS:
De to arme bringer gyllen mod midten. Ophobning af gylle omkring tankens indløbsmunding forhindrer enhver luftindtrængning.
Når tanken er i depression (vakuumpumpe), suges gyllen op og opbevares i tanken.
Ved anlæg med spalteområder tømmes tanken, når BVS'en passerer over dem, og der ikke længere er gylle, der blokerer mundingen.
Når den når tømningspunktet, tømmes BVS'en, og vakuumpumpen vendes for at skubbe gyllen fra tanken.
En langtidsholdbar løsning …
BVS fremstilles kun i malet rustfrit stål, hvilket sikrer optimal beskyttelse og lang levetid mod korrosion.
Dens afrundede design gør det muligt at rotere 360°, hvilket reducerer manøvrering for enden af bygningen.
EGENSKABER
Minimum højde under barriere
750 mm
Strømforbrug 250 W/time
Gylletankens volumen 350 l
Vandbeholdervolumen 70 l
Fremadgående hastighed 10 m/min
Autonomi med LITHIUM-batteri 14:30 / dag
Tilladt hældning
8 % (4 % + 4 %)
Vægt uden last 420 Kg
Belastet vægt 840 Kg
lydmission (ved 1 m)
39,4 dB
lydemission (ved 10 m) 28,7 dB
Kapacitet / Robot* op til 150 køer
* afhængigt af batteriets rute og tømningspunkt
Plug and play-installation
WIFI-dækning er krævet i hele bygningen før installation for at sikre optimal fjernadgang.
Til rutestyring er ingen jorddele nødvendige, takket være dets laserstyringssystem styres BVS fuldstændig autonomt.
Når den først aktiveres, opretter operatøren (kvalificeret person godkendt af BouMatic) et virtuelt kort ved at flytte robotten gennem hele bygningen. EFTER efter denne læring vil robotten bevæge sig frit i sit område, og brugeren vil kunne justere skrabefrekvenserne som ønsket.
Læring eller indstillinger kan foretages fra en pc eller smartphone. Der medfølger fjernbetjening til kørsel i manuel tilstand.
Alarmer sendes via e-mail og/eller SMS og kan løses på afstand.

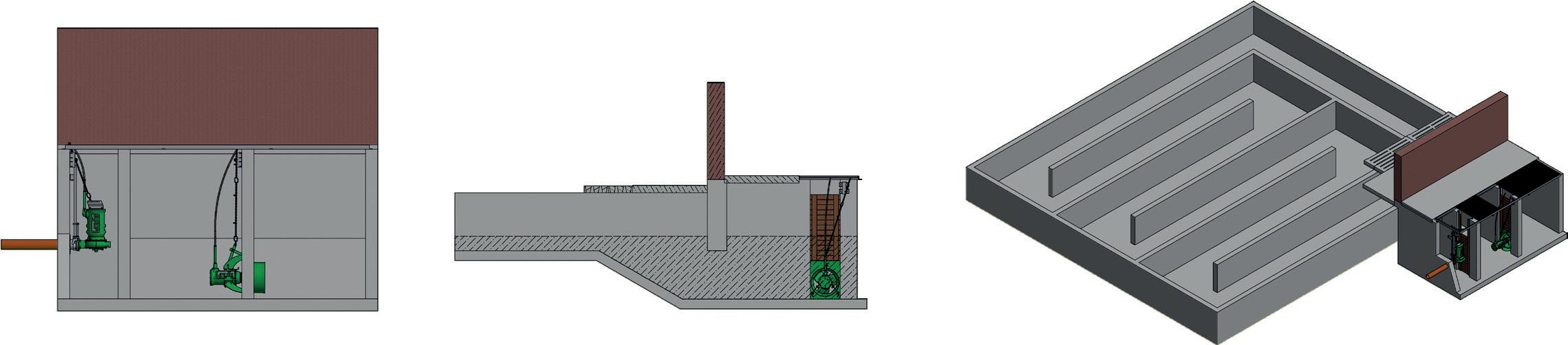

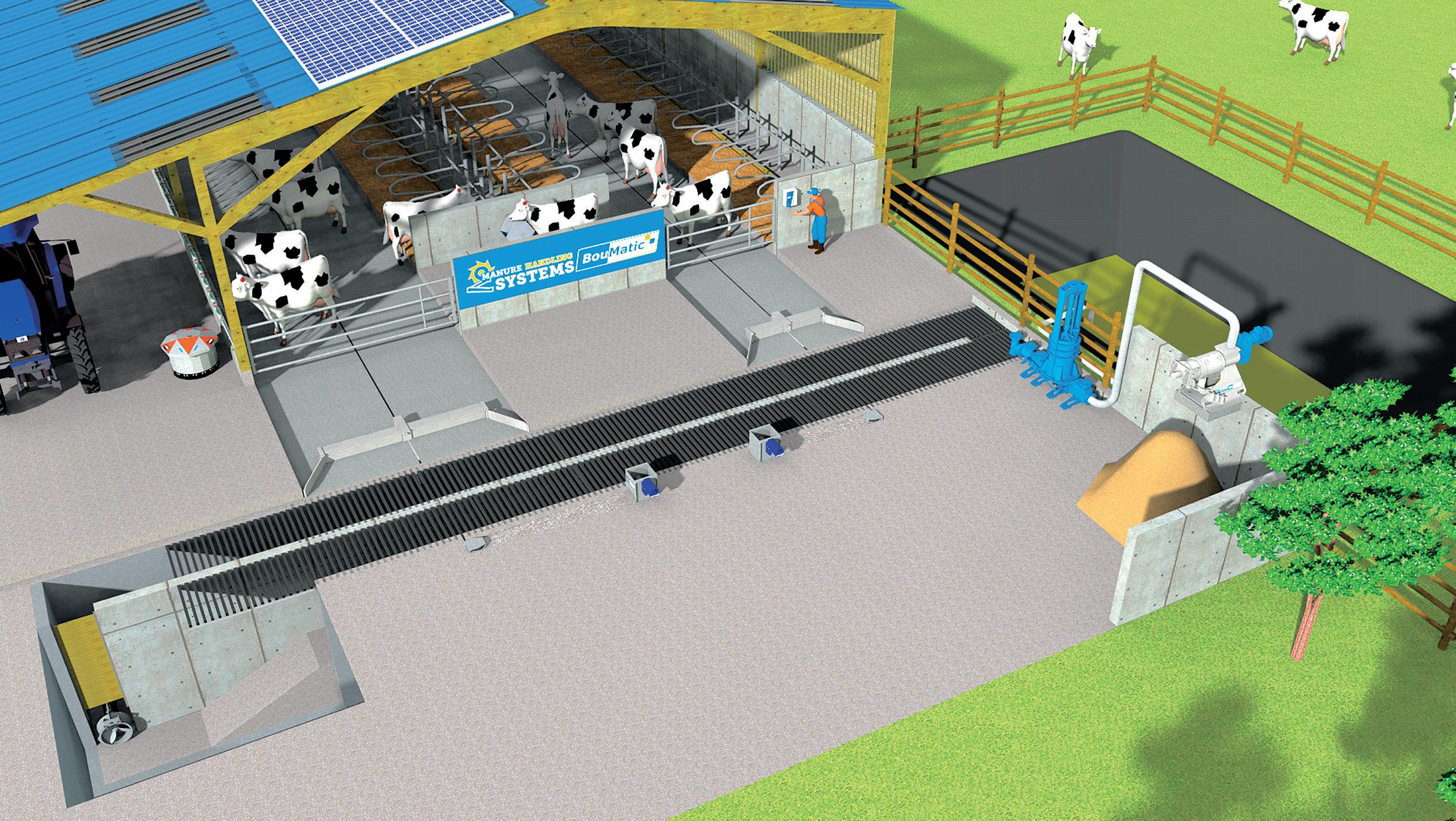

Tømningspunkt
Flere mulige konfigurationer:
På opvaringsgrav
På kanal
Modtagegrav
På riste for enden af bygningen eller i midten af bygningen
Spildevandshåndtering

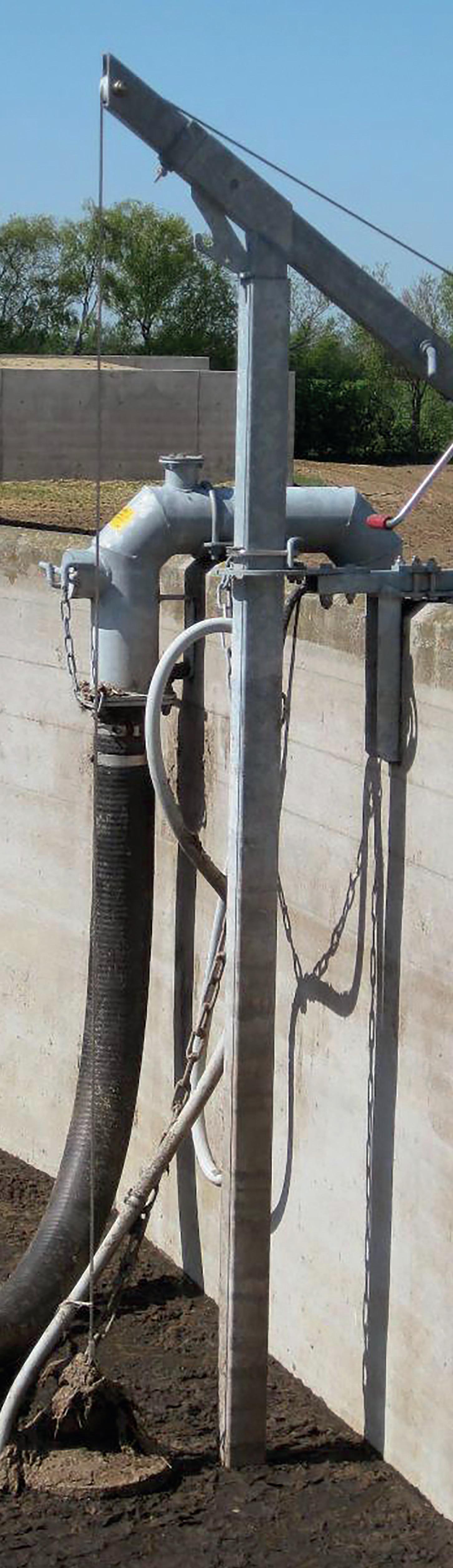

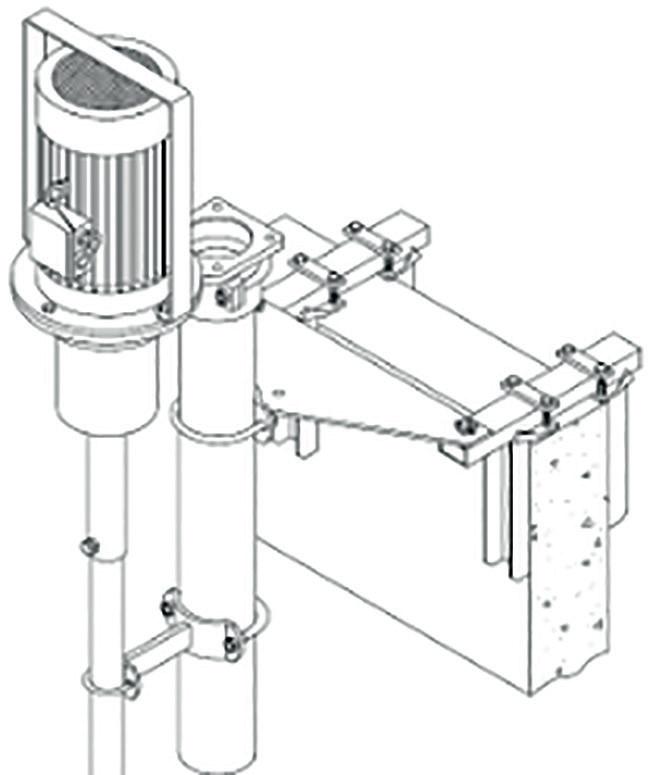

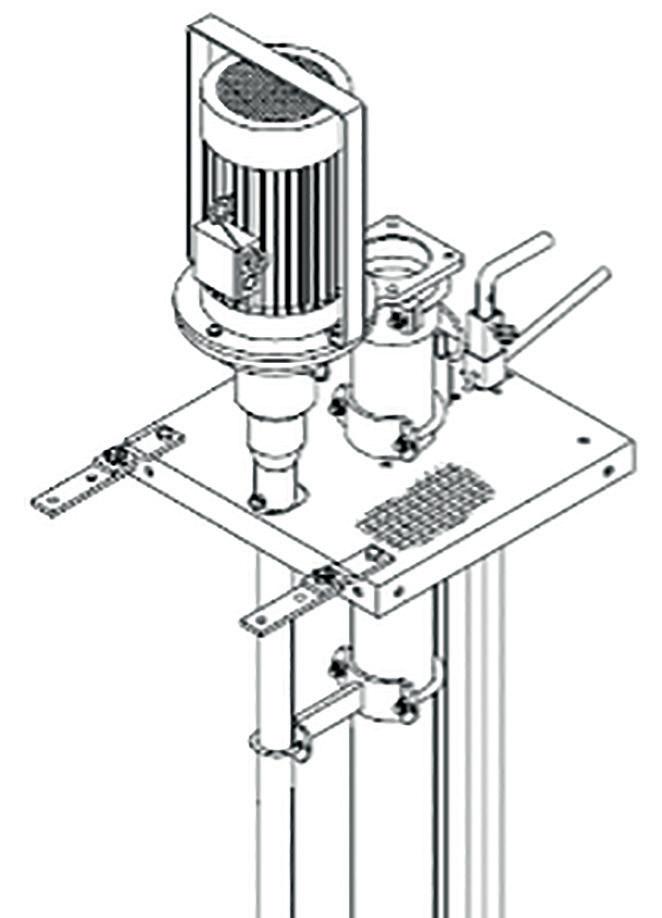

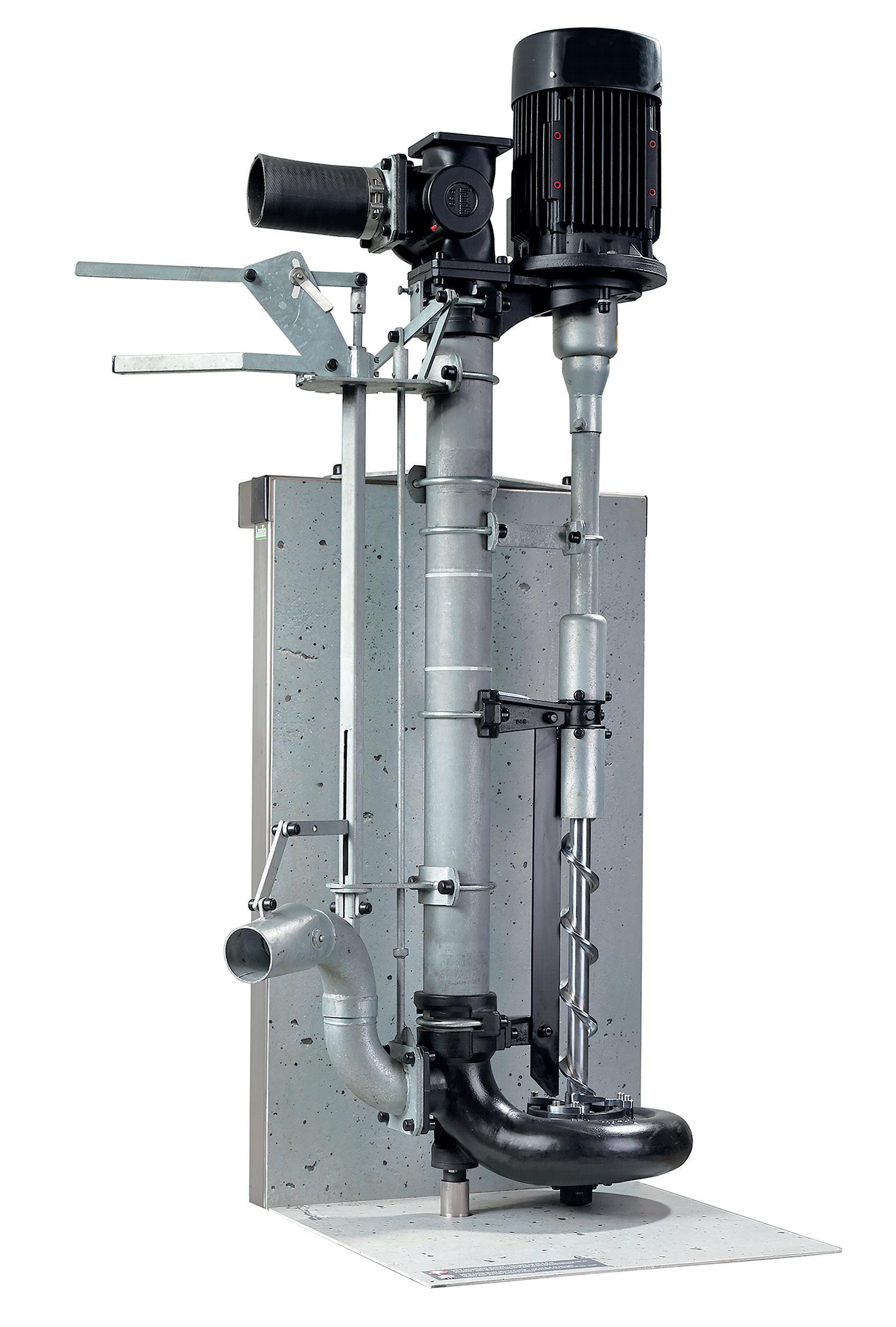

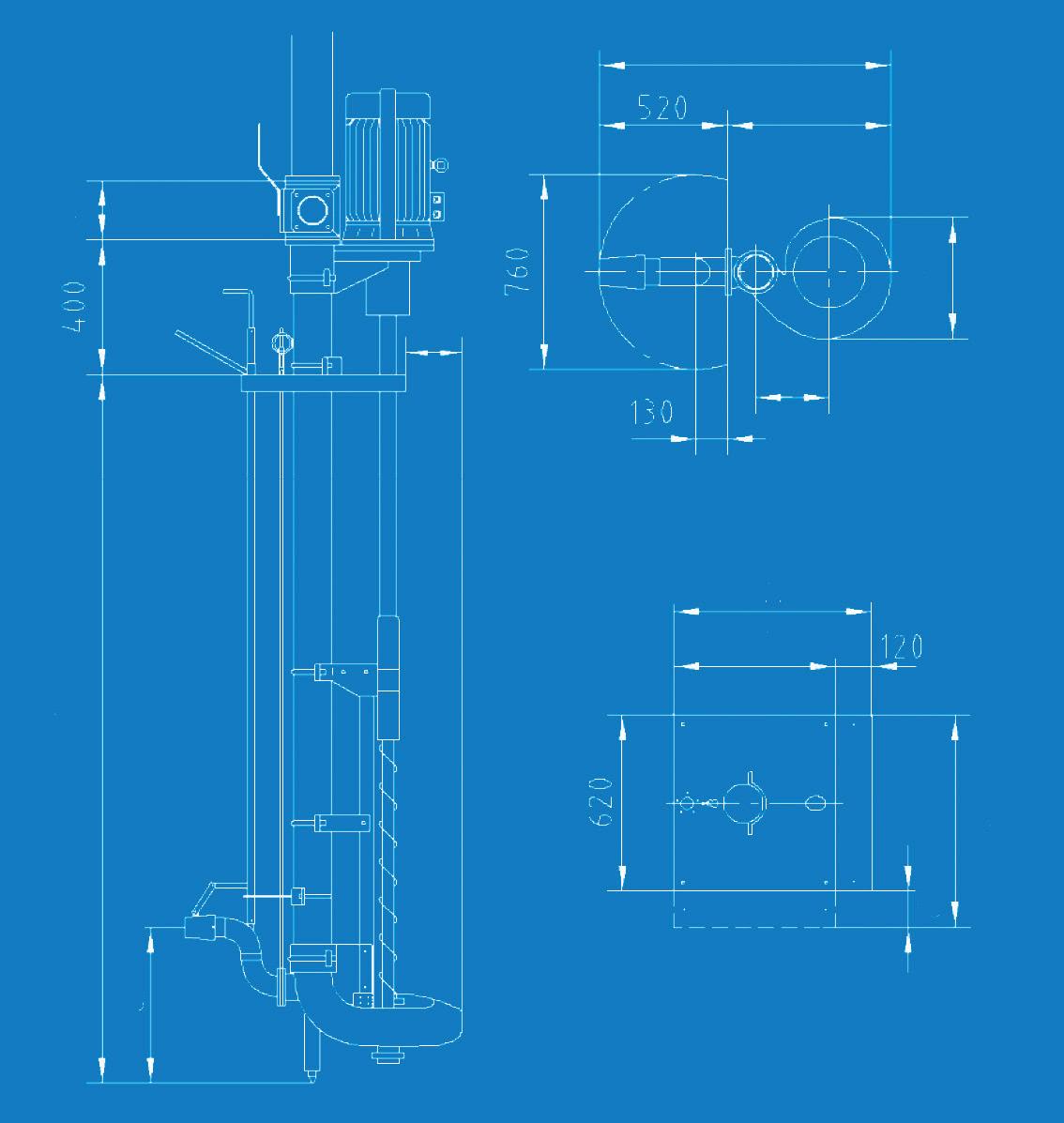

MPG-PUMPE MED LODRET AKSE
BouMatic MPG-langakselpumper til organisk affald type MPG (motorpumpe) monteres på kanten af en modtagegrav eller lagerbrønd, således at den nederste del med pumpehuset nedsænkes i væsken, og den øverste del med motoren er i fri luft.

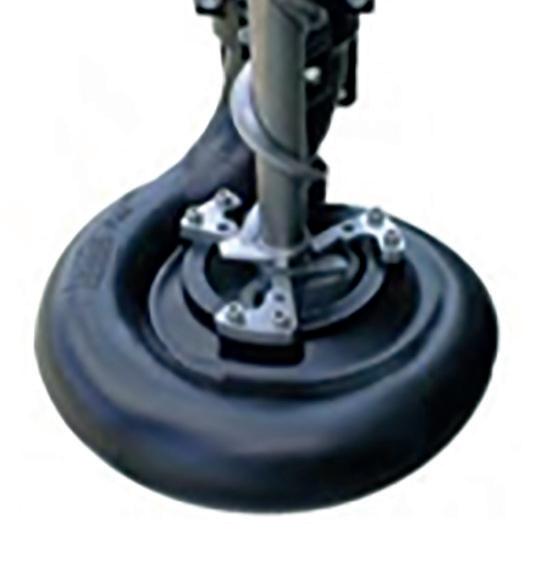

Langakselpumpen kan leveres med bevægelig bundrøreværk til blanding. Mange størrelser, fastgørelser og rør er tilgængelige (4'' – 5'' – 6'').

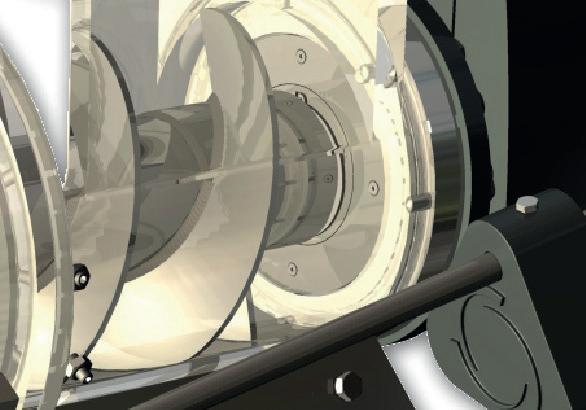

Det hærdede stålknivsystem til slibning af grove elementer og skruen til ensartet adgang til pumpen sikrer pumpning uden tilstopning.
Funktioner
Pumpehus af hærdet stål af meget bedre kvalitet end svejset pumpehus.
Stor robusthed, ofte 10 til 15 års drift uden større omkostninger.
Kapacitet op til 450 m³/h.
Sug fra toppen af spiralen
Endeløs skrue ved indgangen med modkniv
Motorstørrelser fra 5,5 til 30,0 kW
Løftehøjde op til 25 m
4”, 5” eller 6” pumpeslange
Fås til grav med dybde på 1,8 til 5,4 m

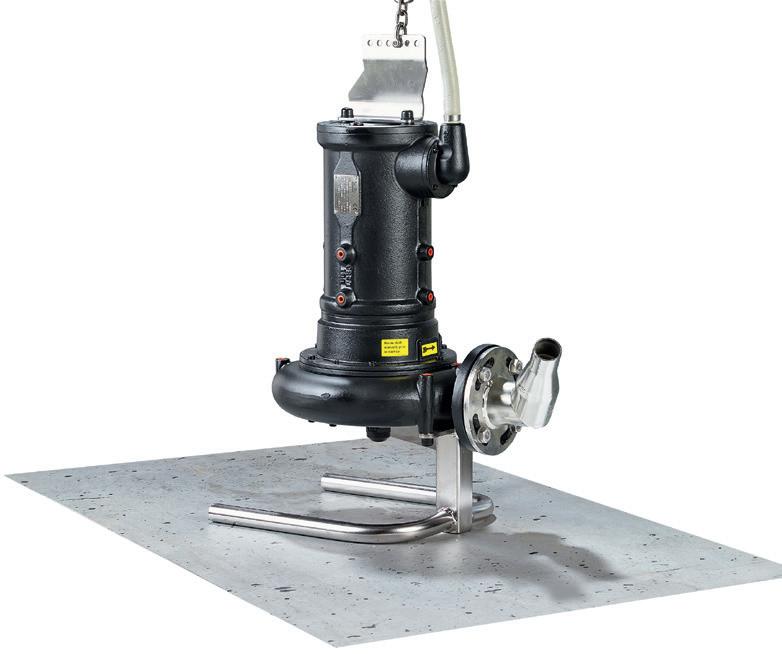

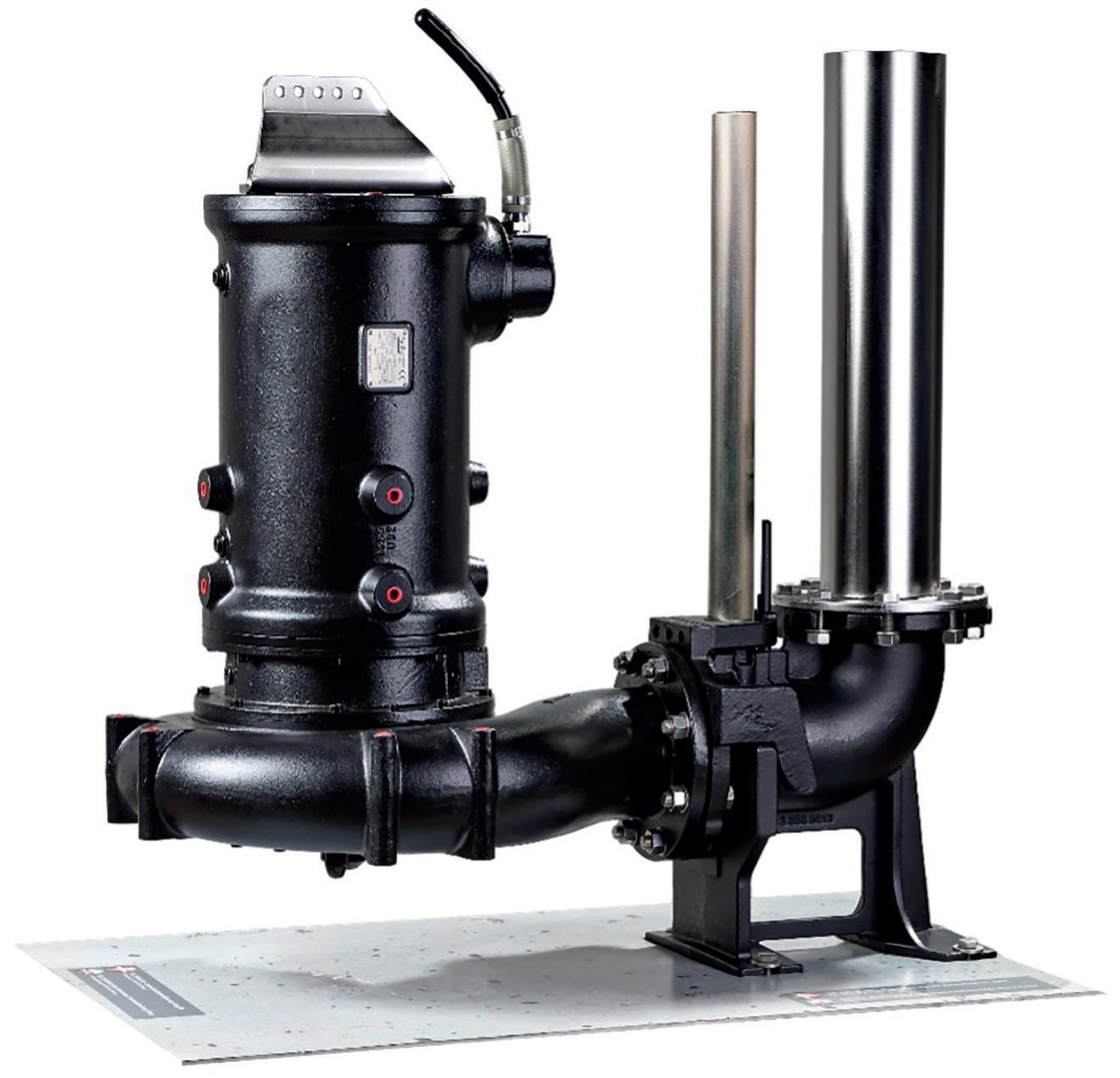

DG-PUMPE
MED HØJ GENNEMSTRØMNING
BouMatic-flænsepumper er designet til de mest krævende opgaver.
Det forstærkede hus til ekstreme formål (varmforstærket, hvis den bruges med sand – ekstraudstyr), støbejerns- eller rustfri stålkrop (ekstraudstyr) og knivsystemet gør den til den mest effektive pumpe på markedet.
DG BouMatic-pumpen er en højtydende pumpe til pumpning af store mængder (350-400 m³/h)

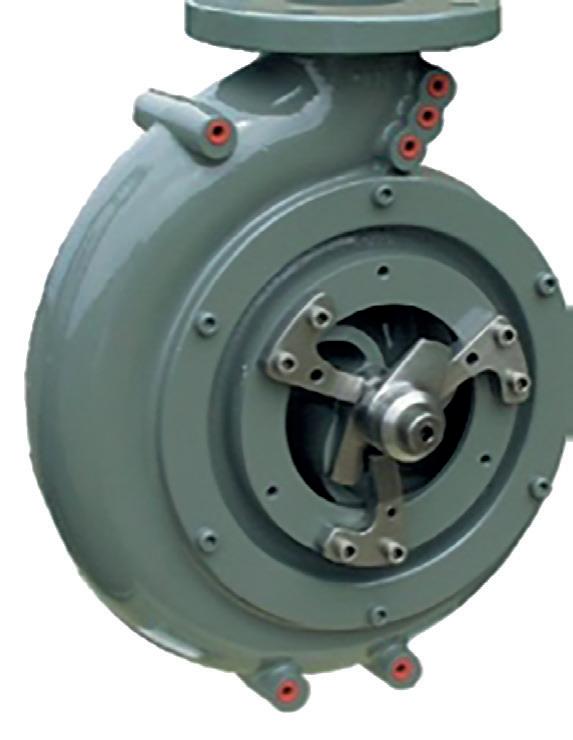

BouMatic DG-pumpernes suge- og kværnedesign giver optimal ydeevne:
Knivsystem med op til 3 knive (basislevering med 1 kniv)
Beskyttelse af pumpehuset og tætninger takket være indløbsdesignet
Forstærket skrue for uovertruffen levetid
Øvre vægudtag Nedre vægudtag Montering med kæde og fod på pumpen
Åbning nødvendig for
Værdier målt i vand
Højt tryk
3x400V AMP.
Åbning nødvendig for pumpepassage
Pumpen er designet til tilpasning til en række udledninger og tilbyder et udvalg af konstruktionsmaterialer, der er skræddersyet til dine specifikke behov:

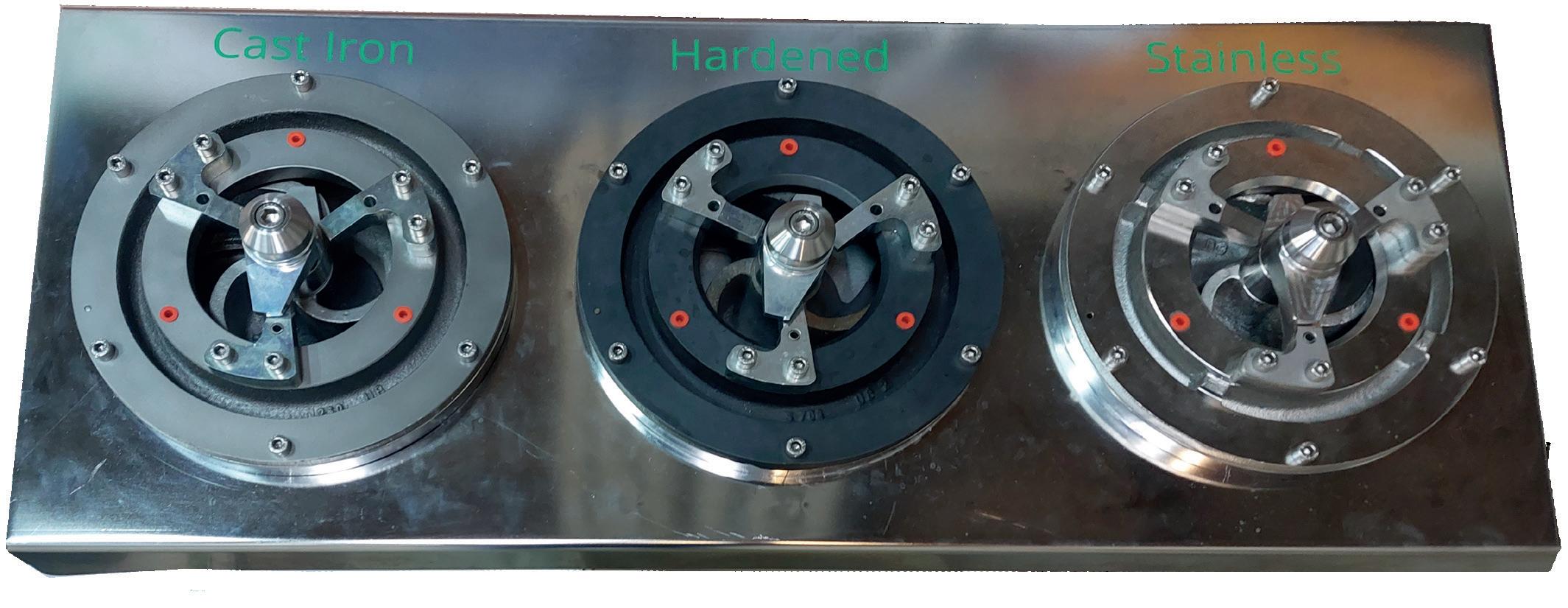

Støbejern for robust styrke, Hærdet stål for længere holdbarhed, Rustfrit stål til korrosionsbeskyttelse.

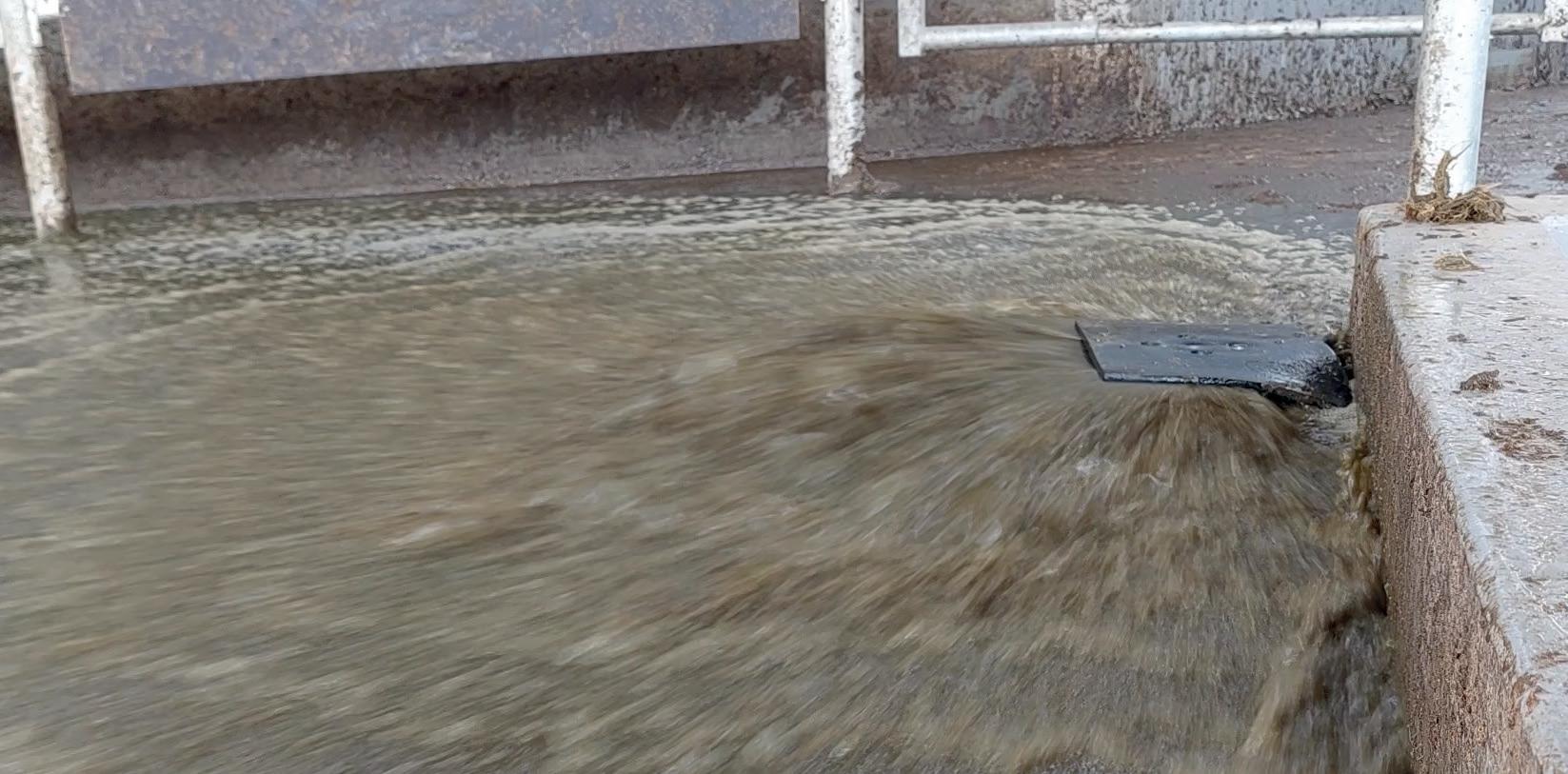

SKYLNING
BouMatic tilbyder to løsninger til skylning af venteområder eller gangeller skrabegange:
Højtydende DG-pumpe
FP-pumpe med lodret og speciel skylning
Ventilerne med 160 i diameter er specialdesignet til ikke at bremse flowet for at opnå maksimal ydelse og samtidig reducere energien.

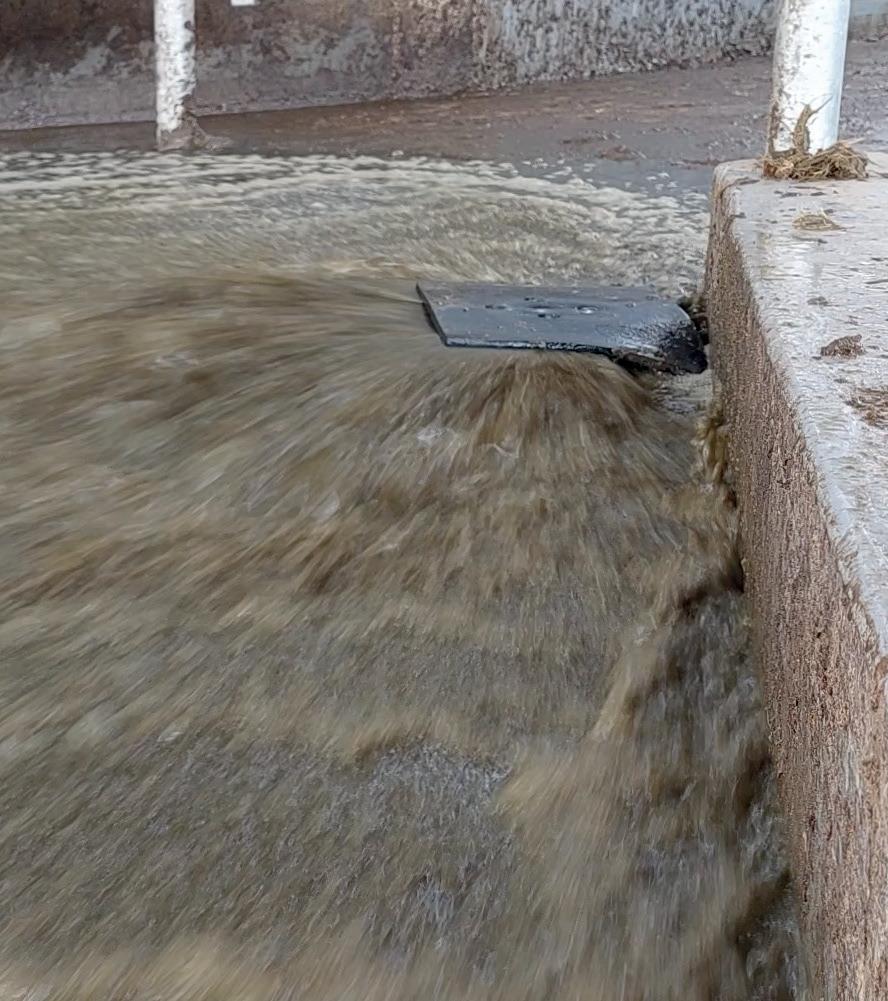

SKYLLEVENTIL
Når pumpen standses, lukkes ventilen.
Når pumpen starter, hæver væskestrømmen ventilen, og der sendes en vandstråle. Vandet skaber en bølge, som renser overfladen.

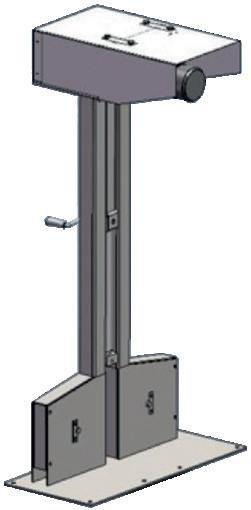

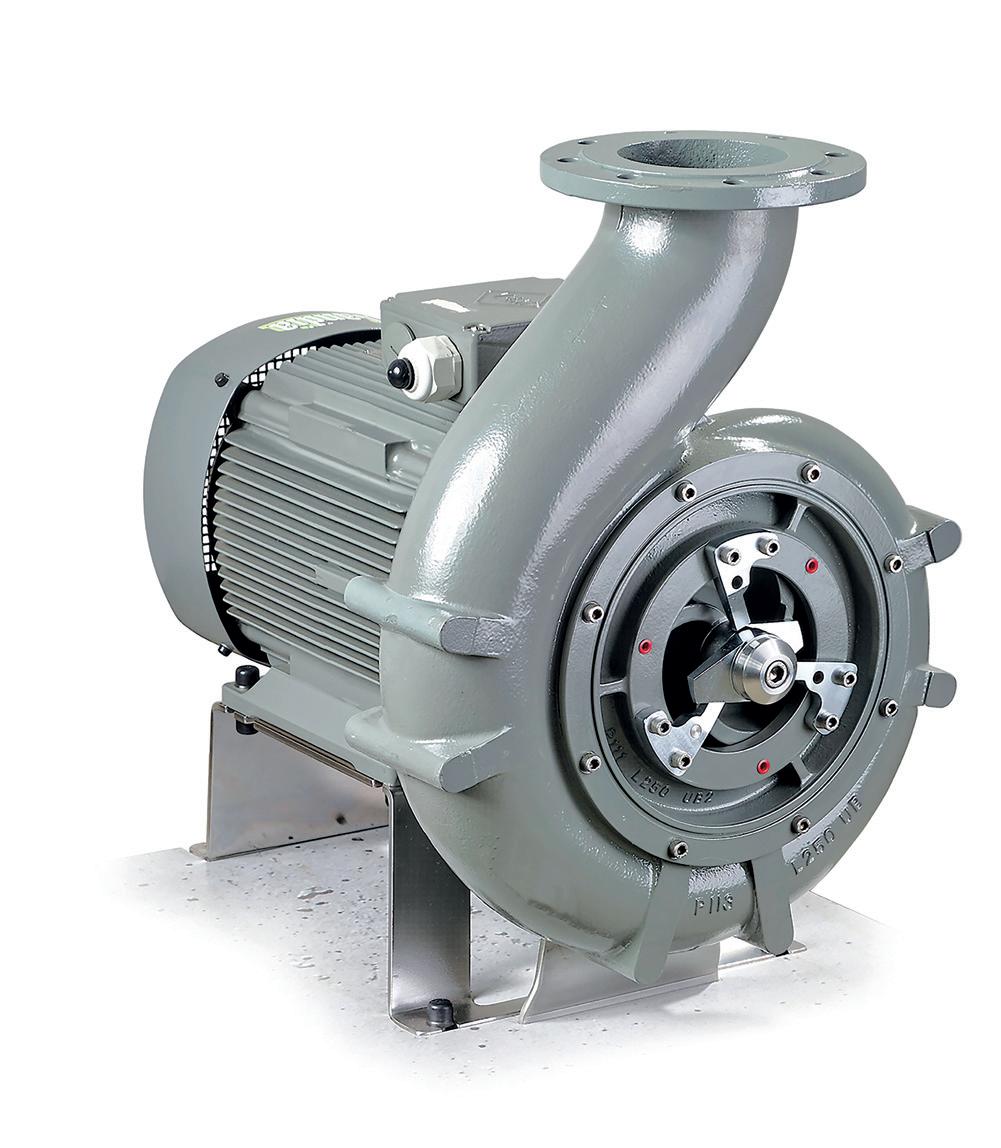

MPTK MACERATORFØDEPUMPE
Pumpe til tør konfiguration
BouMatic-pumper er med deres unikke kombination af faste og roterende knive en ideel løsning til finskæring og pumpning af organisk affald med et højt tørstofindhold.
Knivsystemet og formen på pumpehuset sikrer sug uden at blokere pumpen.
Sliddele som pumpegear og pumpehus kan leveres i forstærket materiale, så slid halveres ved pumpning af fx sandgylle eller spildevand med slibende elementer.
Kapacitet op til 475 m³/h.
Kort sagt Motorstørrelser fra 0,75 til 30,0 kW Løftehøjde op til 50 m. Kompakt design
Værdier målt i vand

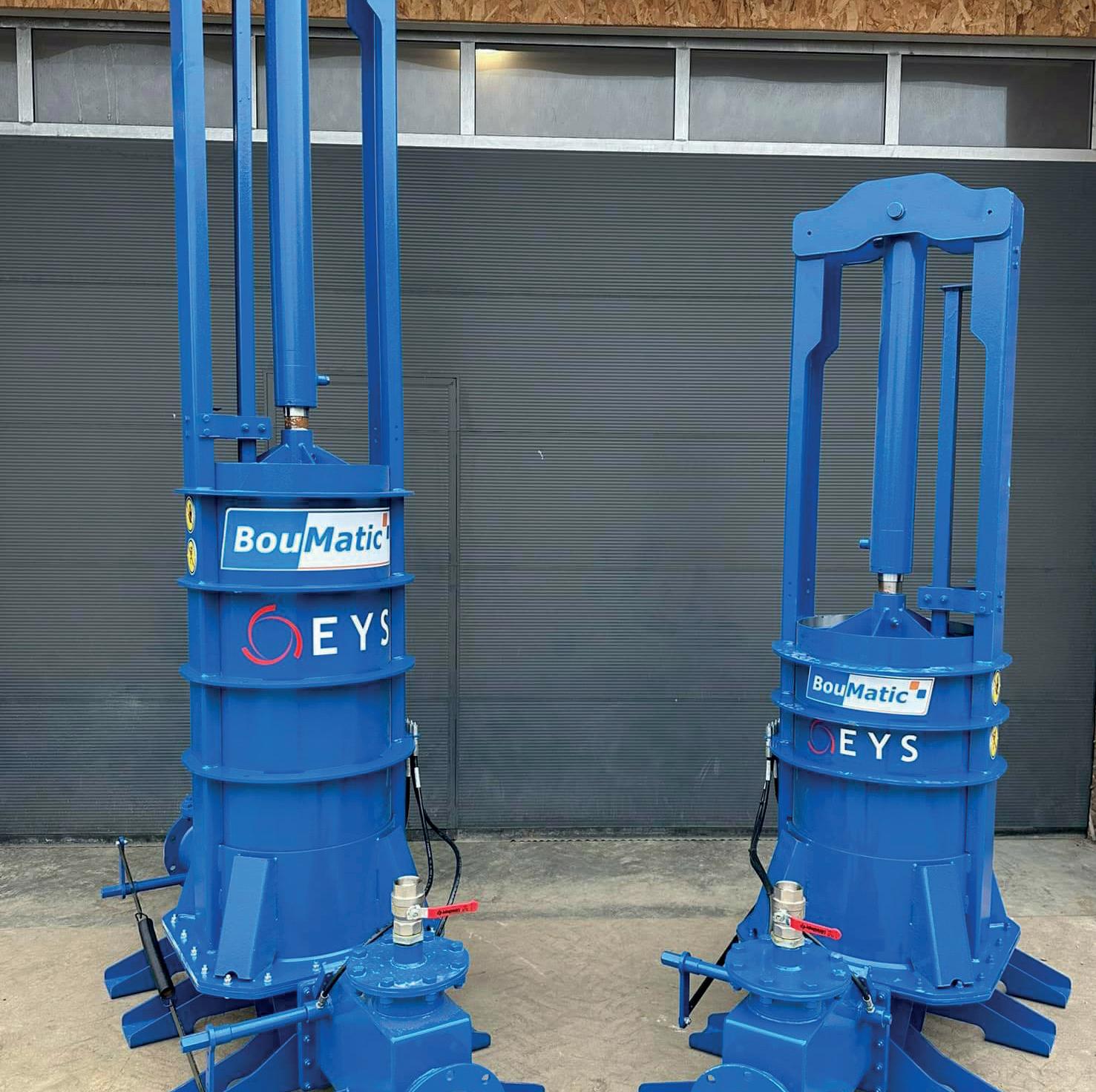

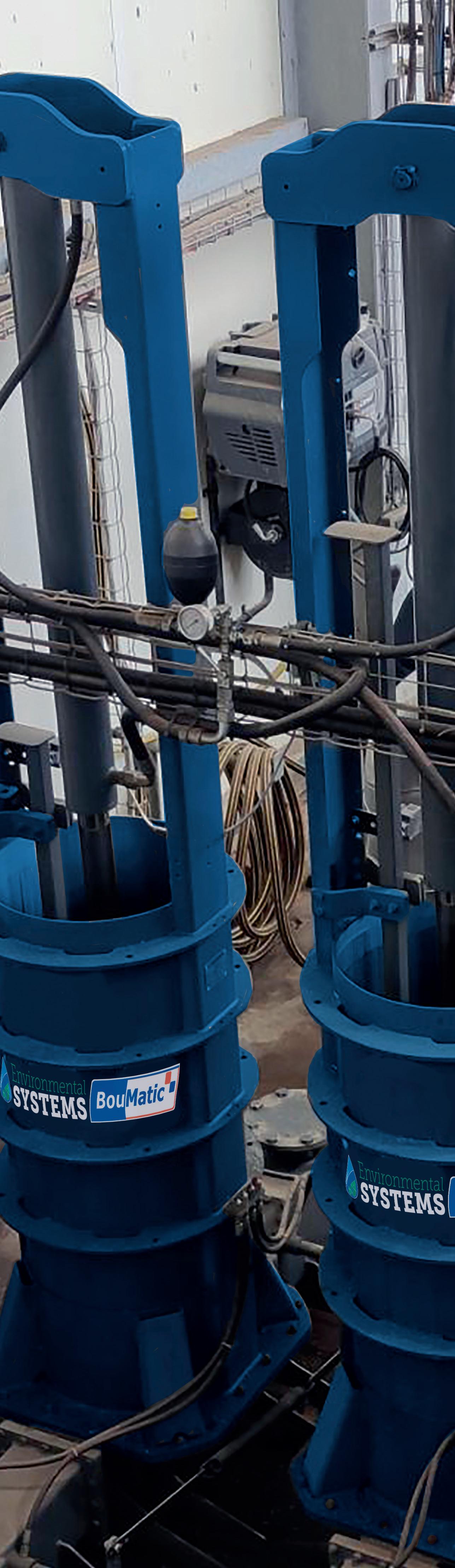

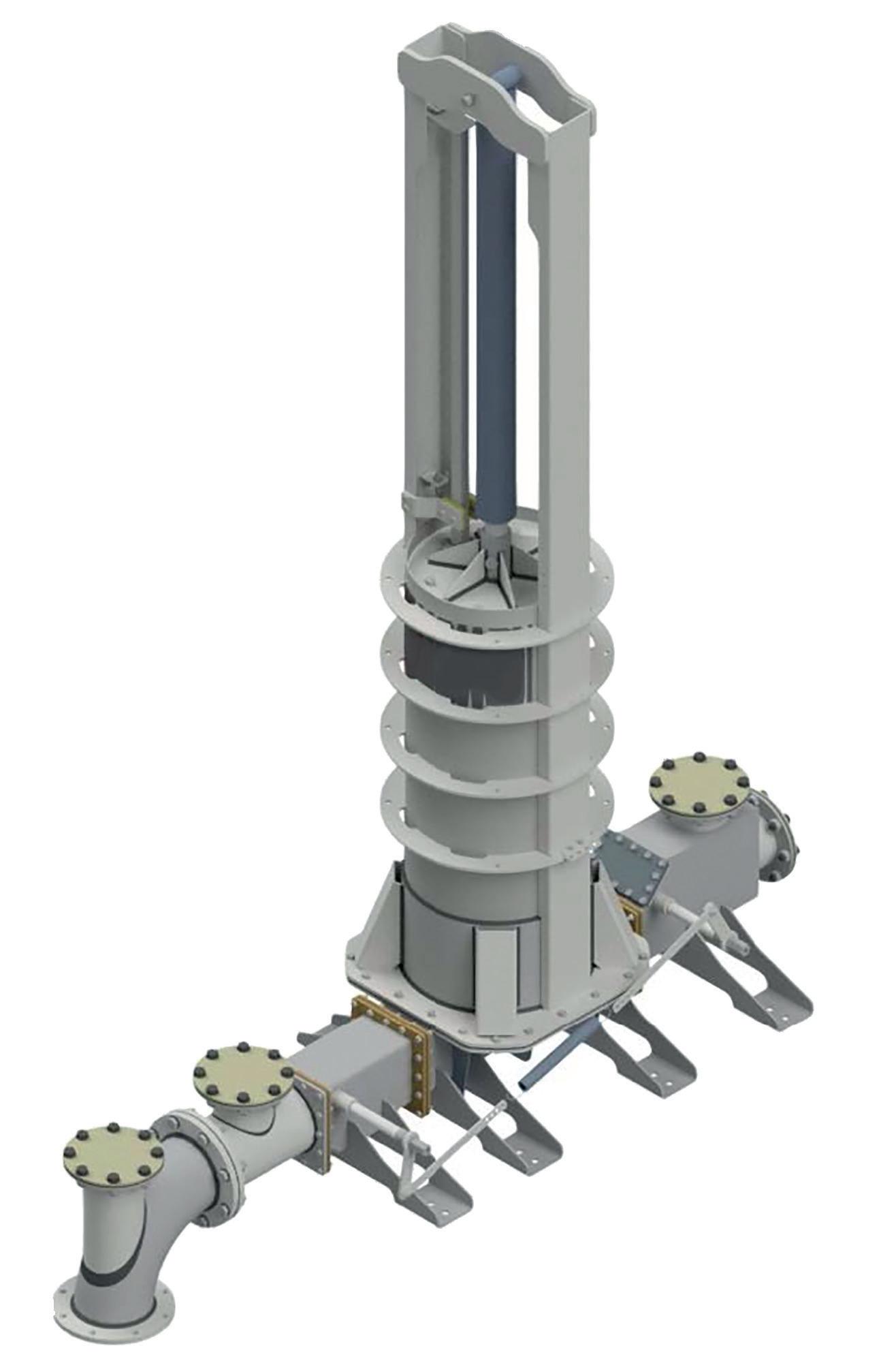

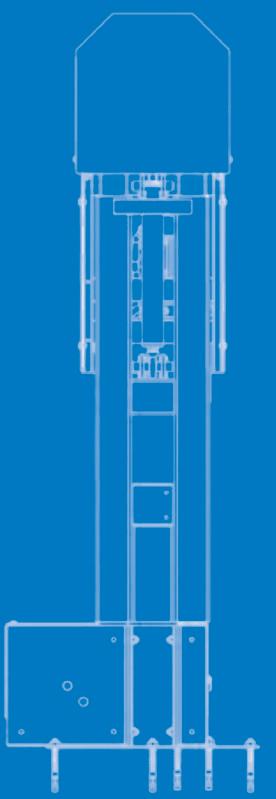

STEMPELPUMPE
BouMatic-stempelpumpen er en hydraulisk drevet enhed, der bruges til at pumpe gylle, gødning, halvfaste, tyktflydende nedbrydningsprodukter over lange afstande med en minimal kraft.
Flere mulige konfigurationer:
En hydraulisk enhed til en pumpe
En hydraulisk enhed til to pumper
To tilgængelige højder 3,38 eller 2,48 m
Hydraulisk enhed effekt (kW)
(enhed) (L)
Øvre sensor
Hydraulisk cylinder
Nedre sensor
Rengøringsflange
Forsyningsslange
Afgangsrør
*Værdier målt i vand **Overførselsafstand og pumpedybde varierer afhængigt af gyllens konsistens. Når gyllen er godt
overføre den over en afstand på 1 kilometer.
En simpel, effektiv mekanisme med længere levetid.
To sensorer er integreret i pumpen, disse aktiveres af stemplets bevægelse i kammeret. Når positionssensoren aktiveres i den nedre position, sendes et signal til stemplet om at bevæge sig opad. I denne fase suges affald ind i kammeret. Når sensoren aktiveres i den høje position, sendes signalet til stemplet om at bevæge sig ned igen. Affaldet udstødes fra kammeret og pumpes dermed.
BouMatic-stempelpumpen gør det muligt at pumpe spildevand uden fare for at beskadige organer. Der er ingen mekaniske dele i kontakt med produktet. Udformningen er designet med meget få vedligeholdelsesdele. Energiforbruget er også reduceret (sammenlignet med lobepumper). De daglige brugsomkostninger er meget lave.

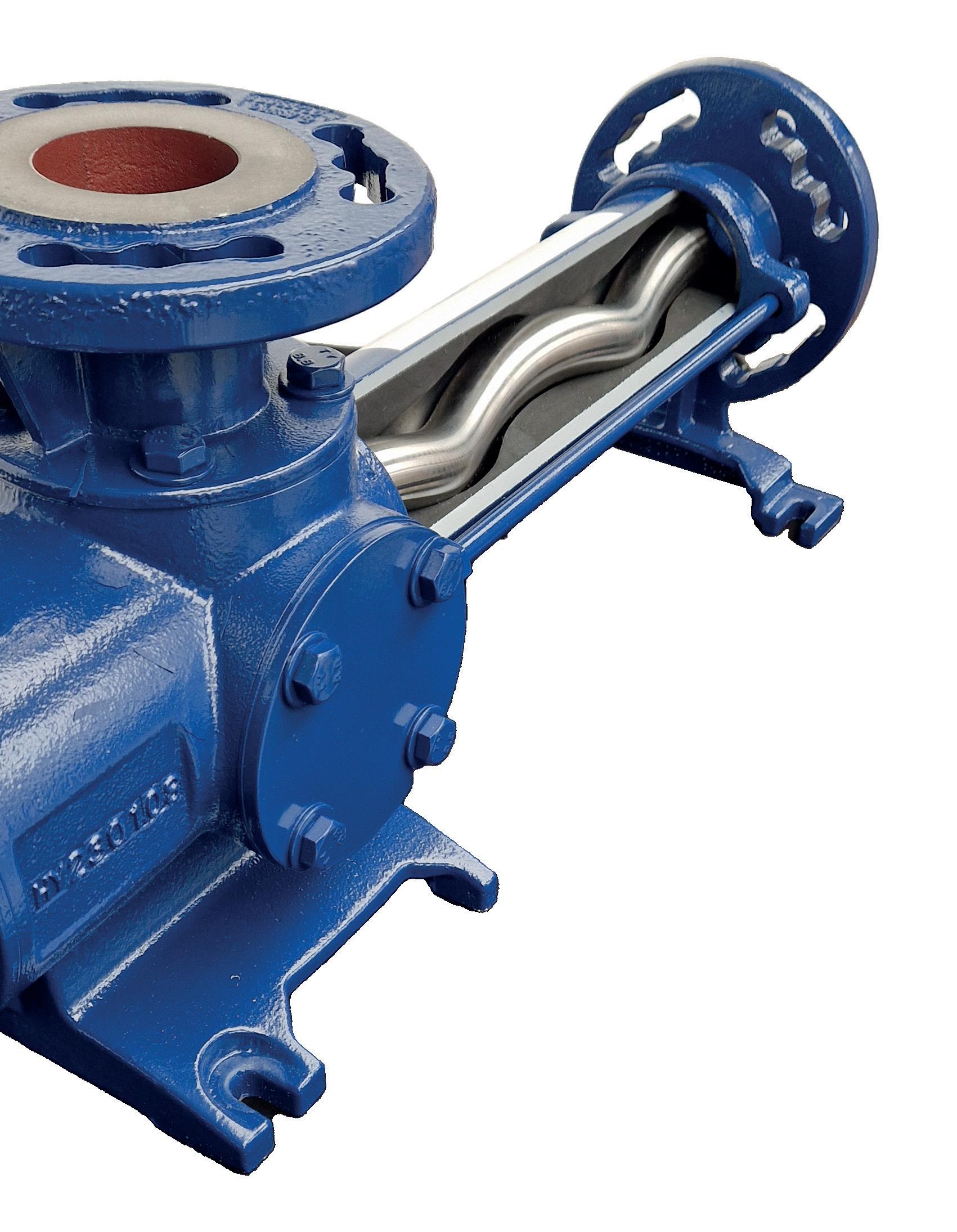

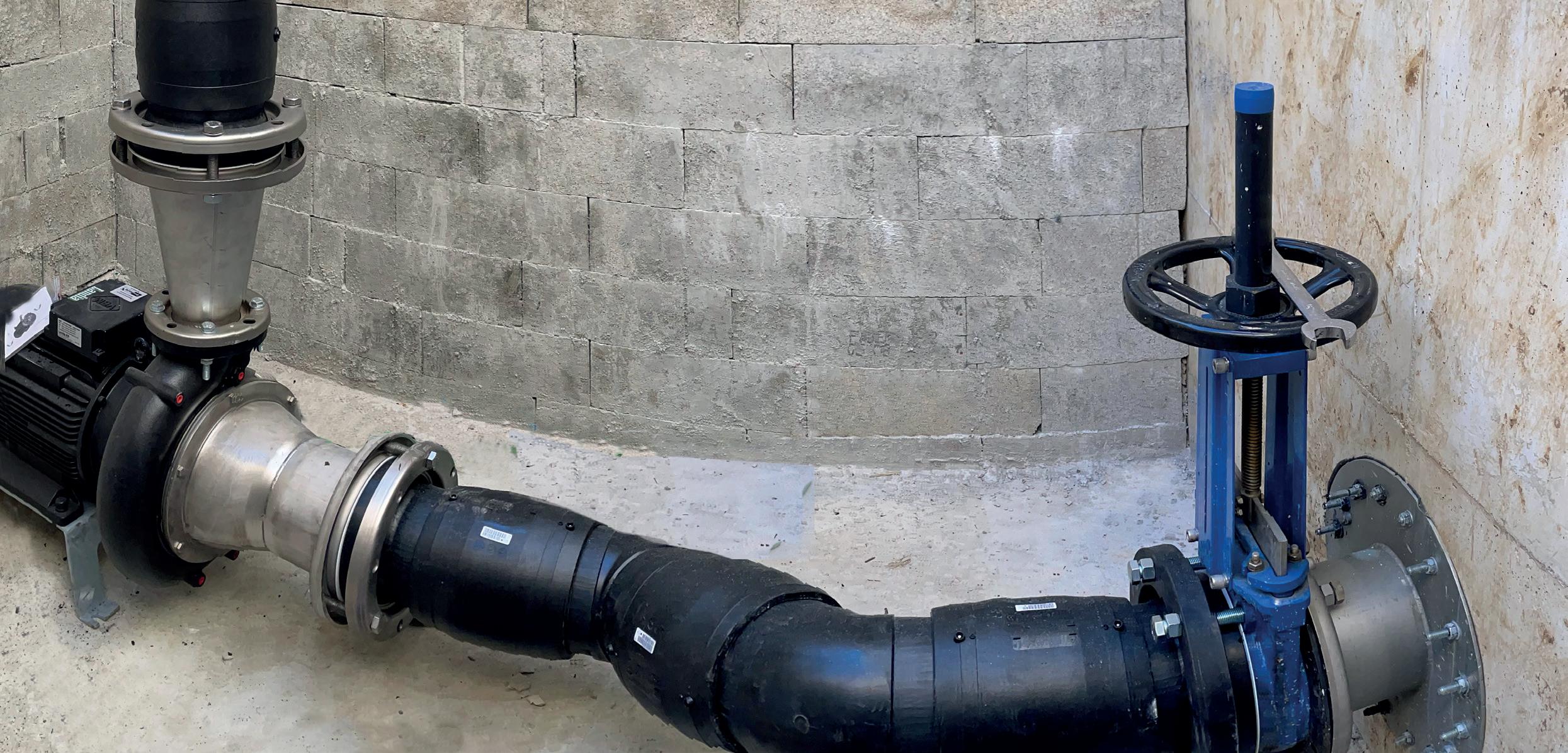

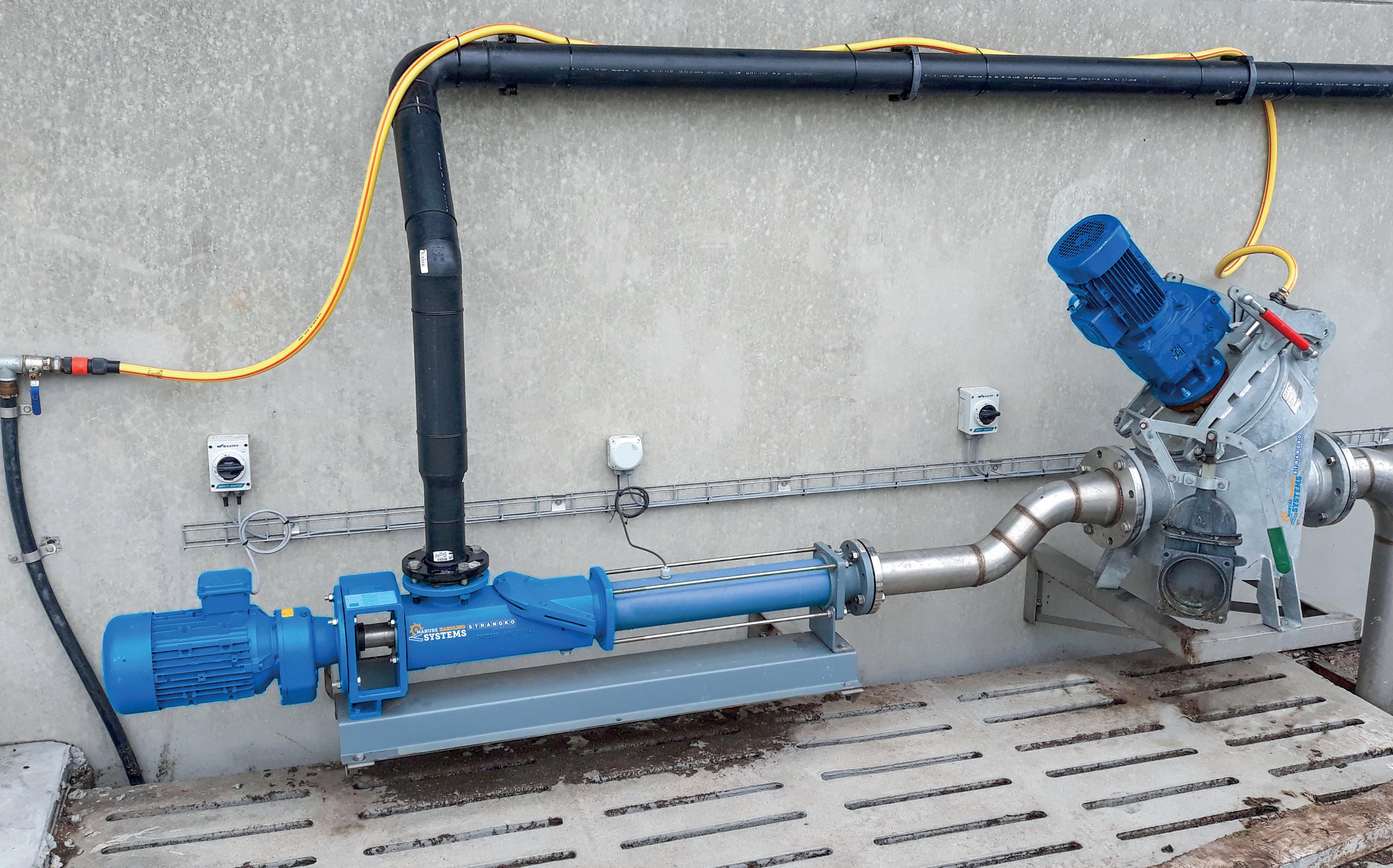

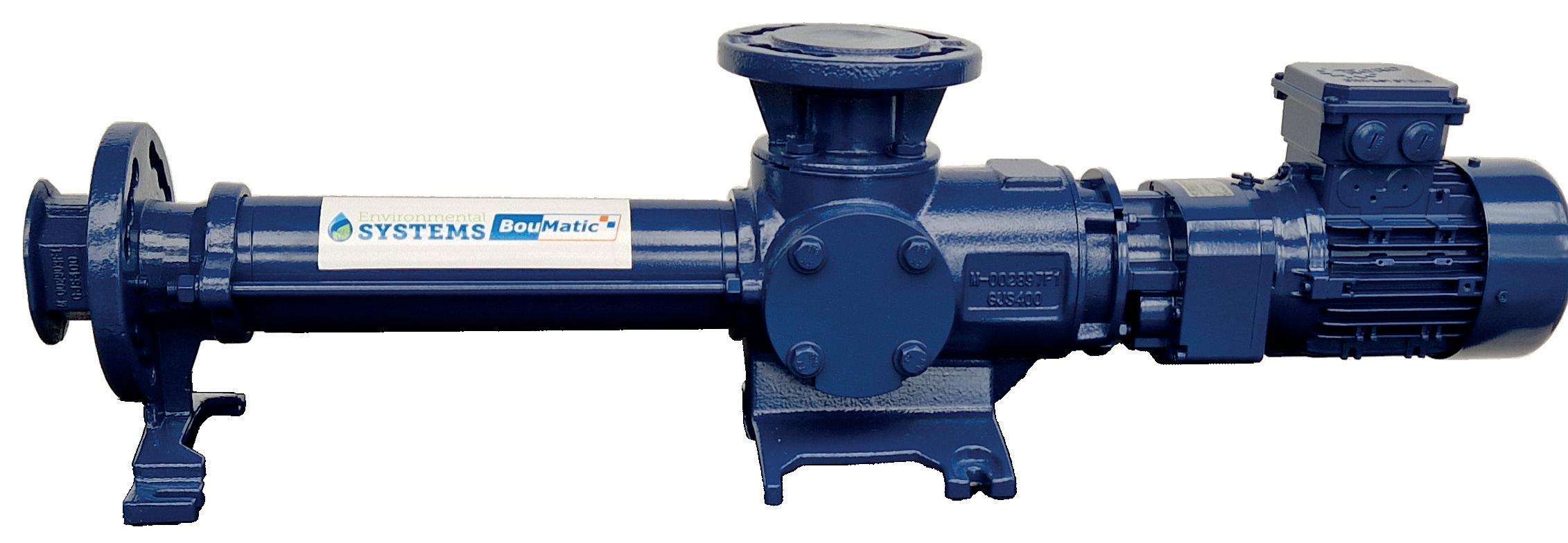

Spiralpumpe
BouMatic-spiralpumper har en uovertruffen ydeevne. De bruges til at pumpe og overføre gylle, selv tyk, til en separator eller lagertank.
Vigtigste egenskaber:
• Velegnede til både skrøbelige og tyktflydende produkter.
• Høj sugeevne og selvspædning.
• Konstant, ikke-pulserende flow.
• Flow proportionalt med rotationshastighed.
• Vendbar.
• Nem vedligeholdelse.

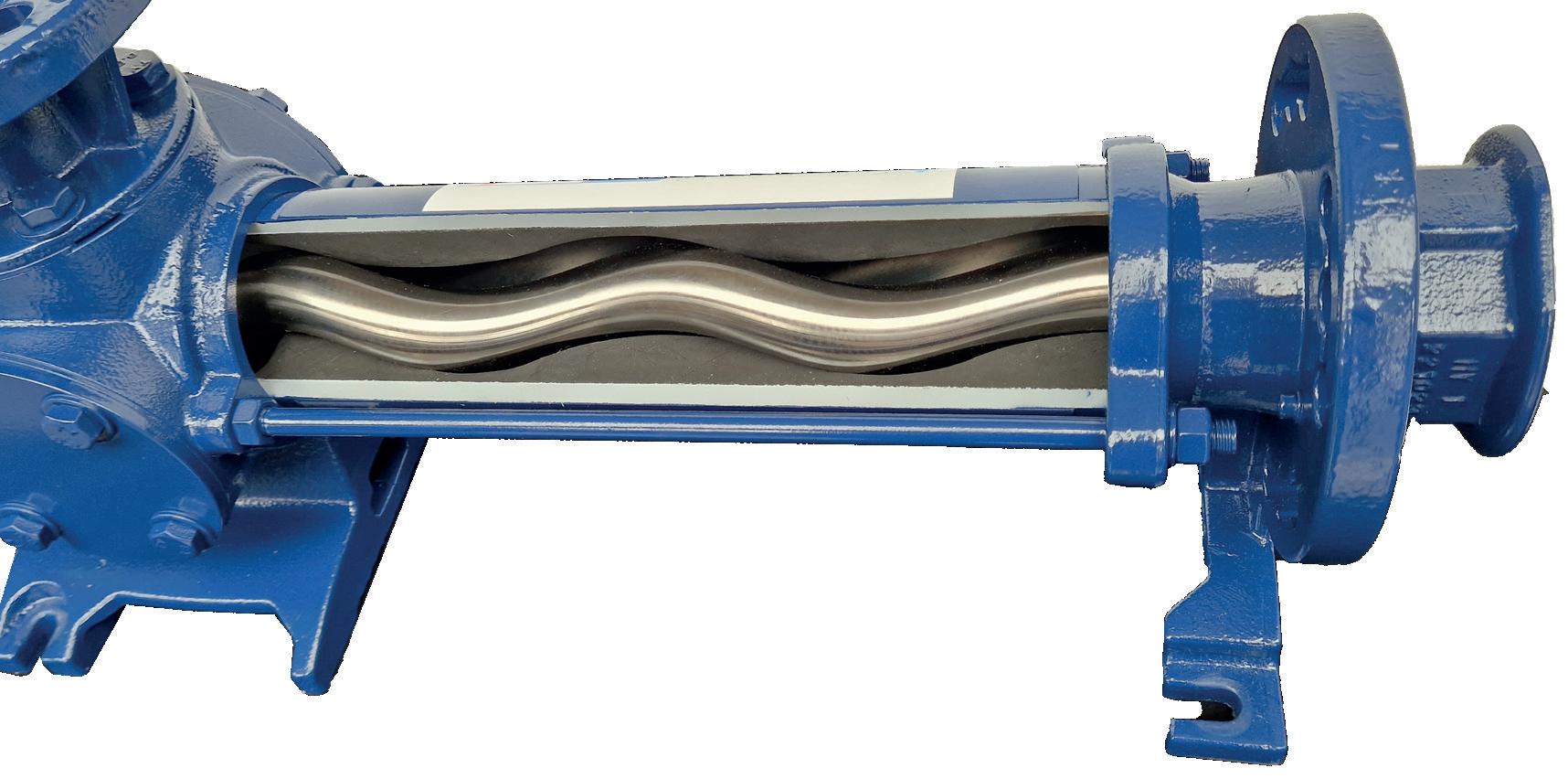

Den består af en STATOR og en ROTOR
Hvad er funktionsprincippet for spiralpumpen?
En spiralpumpe består af en spiralformet rotor, som roterer inde i en spiralformet stator. Rotoren i rustfrit stål fremstilles med stor præcision; statoren støbes af en elastisk elastomer.
Disse deles geometri og dimensioner er således, at der, når rotoren indføres i statoren, dannes en dobbeltkæde af forseglede hulrum i form af celler. Når rotoren drejer inde i statoren, bevæger cellerne sig i en spiral langs pumpens akse uden at ændre form eller volumen. Dette overfører produktet fra pumpens indløb til udløbet uden at beskadige det.
4 typer pumper:
BouMatics anbefaler afhængigt af konfigurationer og typen af spildevand, der skal pumpes, installation af en cyklon opstrøms til:
• Adskillelse af fremmedlegemer for at bevare pumpe- og eventuelt separatorkomponenterne .
• Reduktion af halmstrås størrelse for montering med separator
Ydeevne
250m3/h
200m3/h
150m3/h
100
BouMatic-spiralpumper er designet til at pumpe og overføre tykt spildevand med regelmæssig flowhastighed (mulighed for at variere flowhastighed med frekvensomformer med konstant drejningsmoment).
ELASTOMERER MED HØJ YDEEVNE
PRODUKTER I VORES AVANCEREDE LABORATORIUM
INNOVATIV FLANGE MULTI-STANDARD
MIP-RING (FASTHOLDELSE) SAMLING REVOLUTIONERENDE
STORE LUGER TIL BESIGTIGELSE
FORBINDELSE PATENTERET
Værdier målt i vand
Effektiv og hurtig vedligeholdelse
BouMatic-spiralpumpen er designet til at lette vedligeholdelse:
Pladsbesparende
• Plejlstang op til 80 % kortere end på andre progressive hulrumspumper på markedet
• Revolutionerende kortere, meget holdbare led

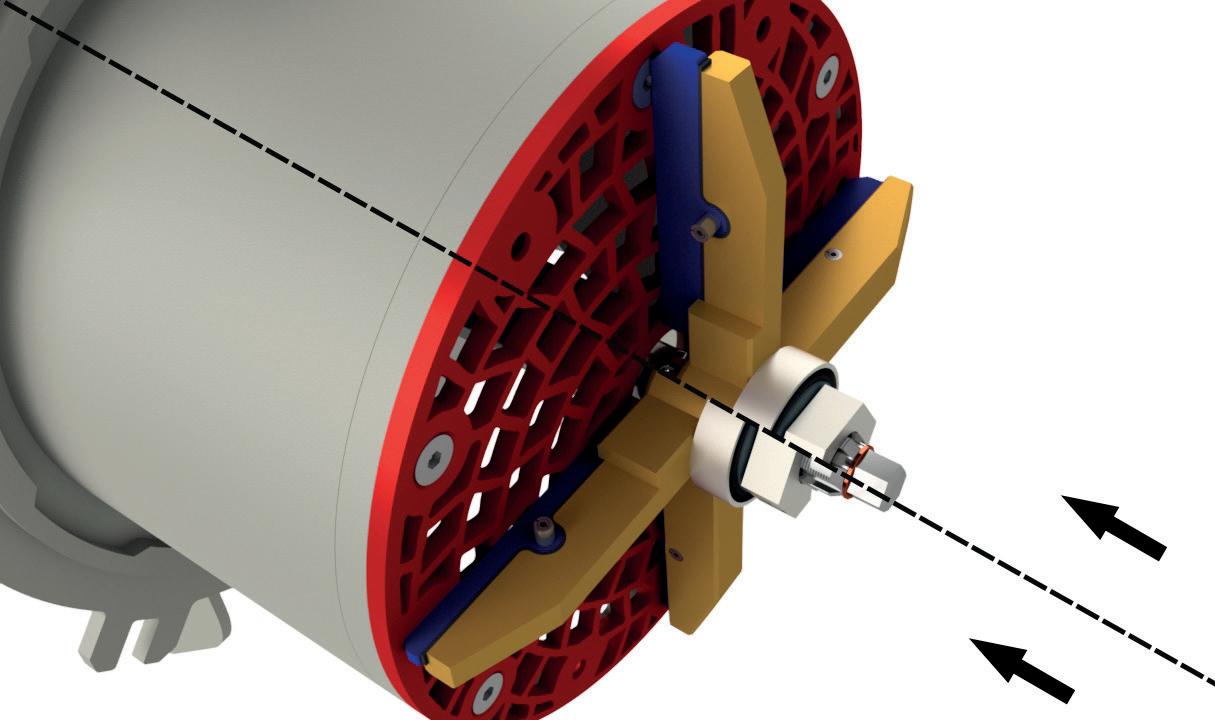

• Patenteret tilslutningssystem: kun 7 cm frigang er nok til afmontering af statoren på de største modeller
• Kan udskiftes med PCM EcoMoineau™ M: Ens gulvfastgørelsessystem og akseafstand mellem de to flanger gør udskiftningen let.
Nem og hurtig vedligeholdelse
• Patenteret tilslutningssystem med kun 3 skruer
• Inspektionsluger, der letter adgangen til pumpehuset, frigørelse af tilstopning, rengøring og overvågning af pumpens drift
• Udskiftning af pakning bagfra ved frakobling af drev
• Vedligeholdelsessystem som standard på alle pumper Økodesignet pumpe
• Reduceret energiforbrug sammenlignet med de fleste skruepumper
• Brug af færre råvarer

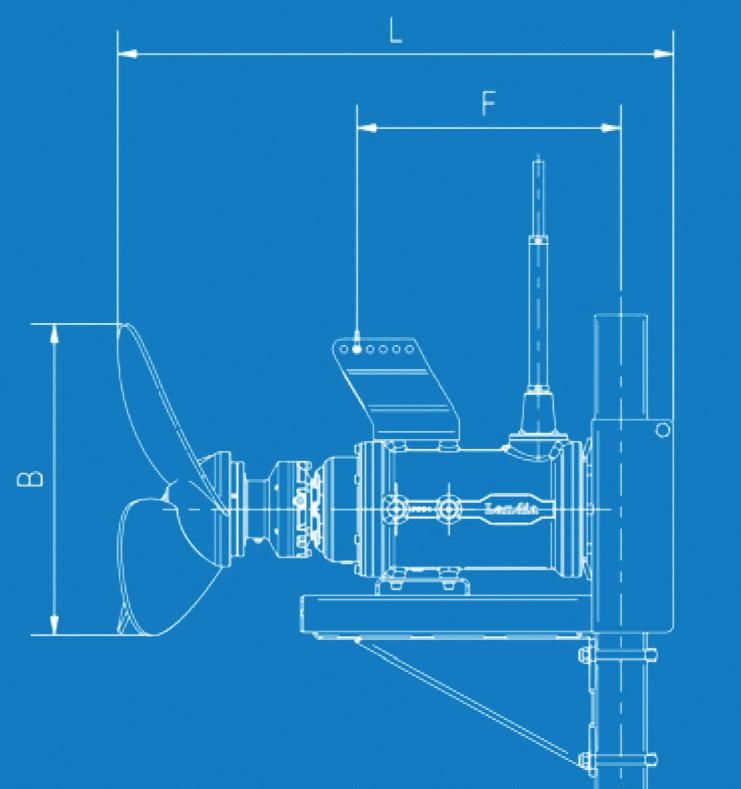

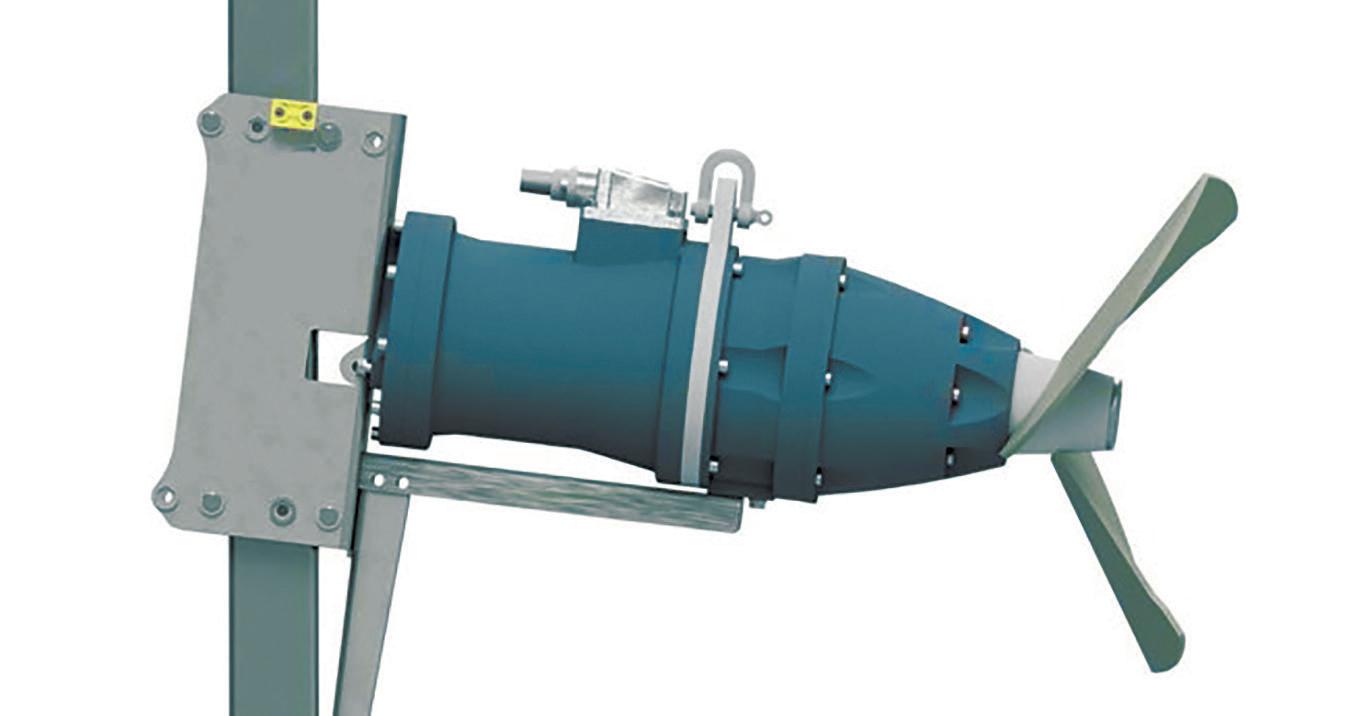

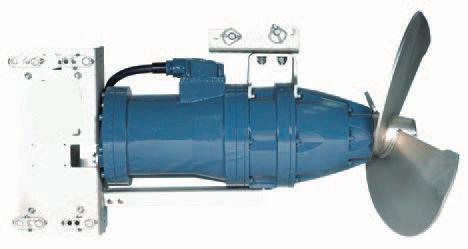

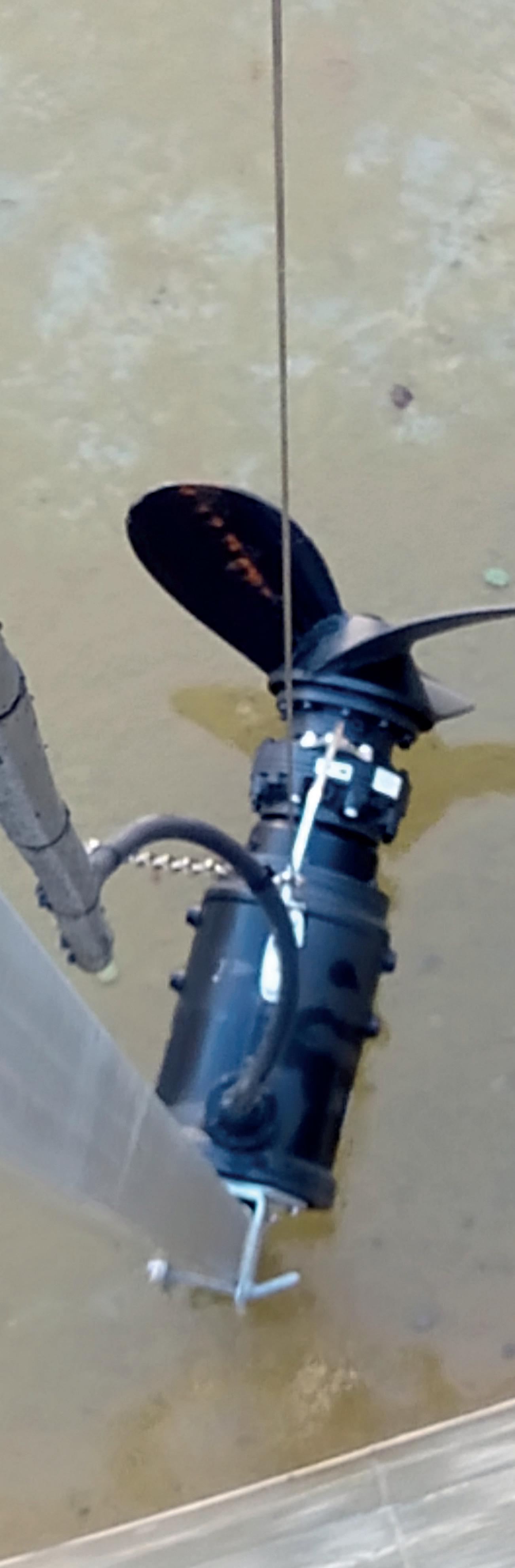

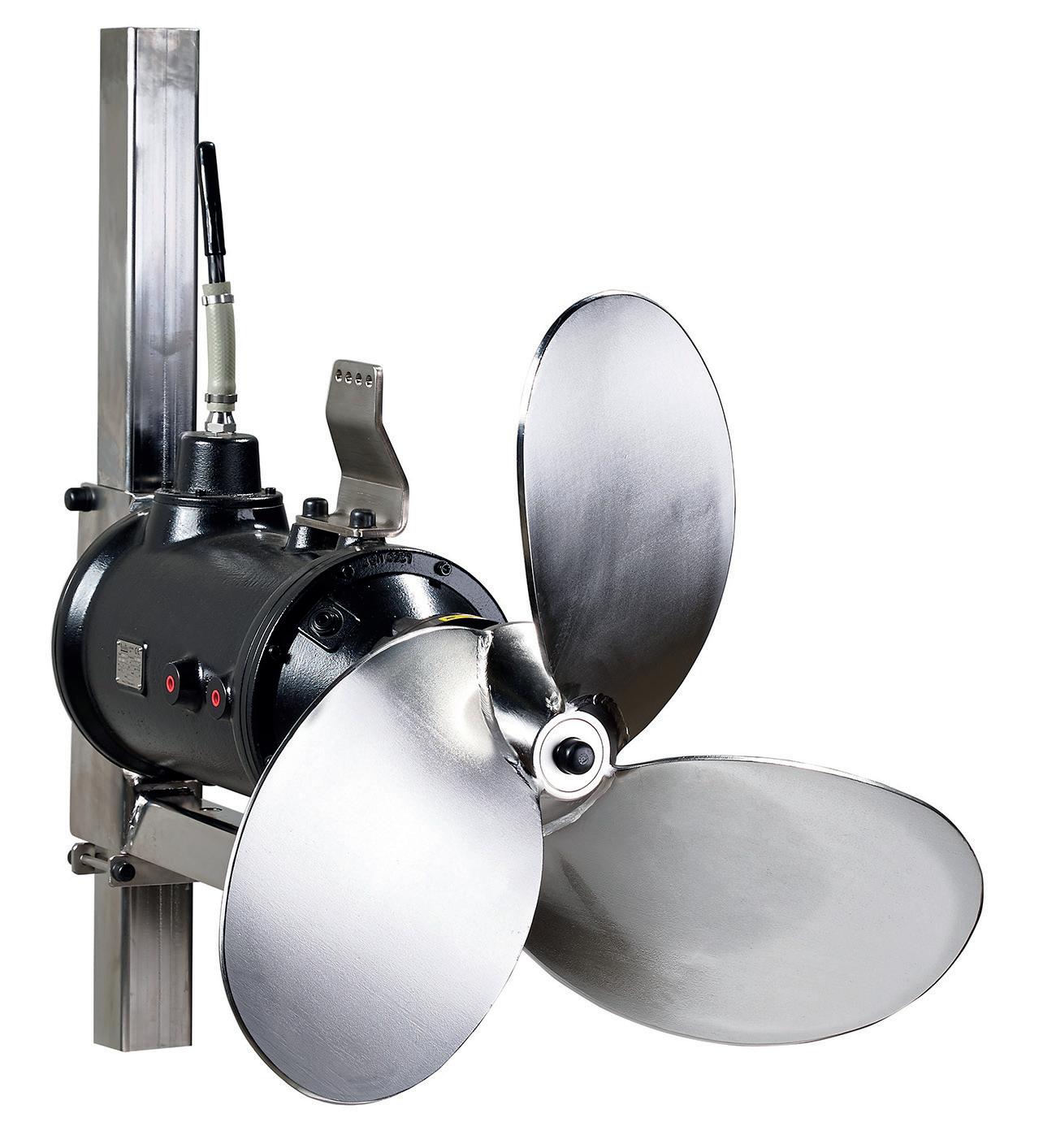

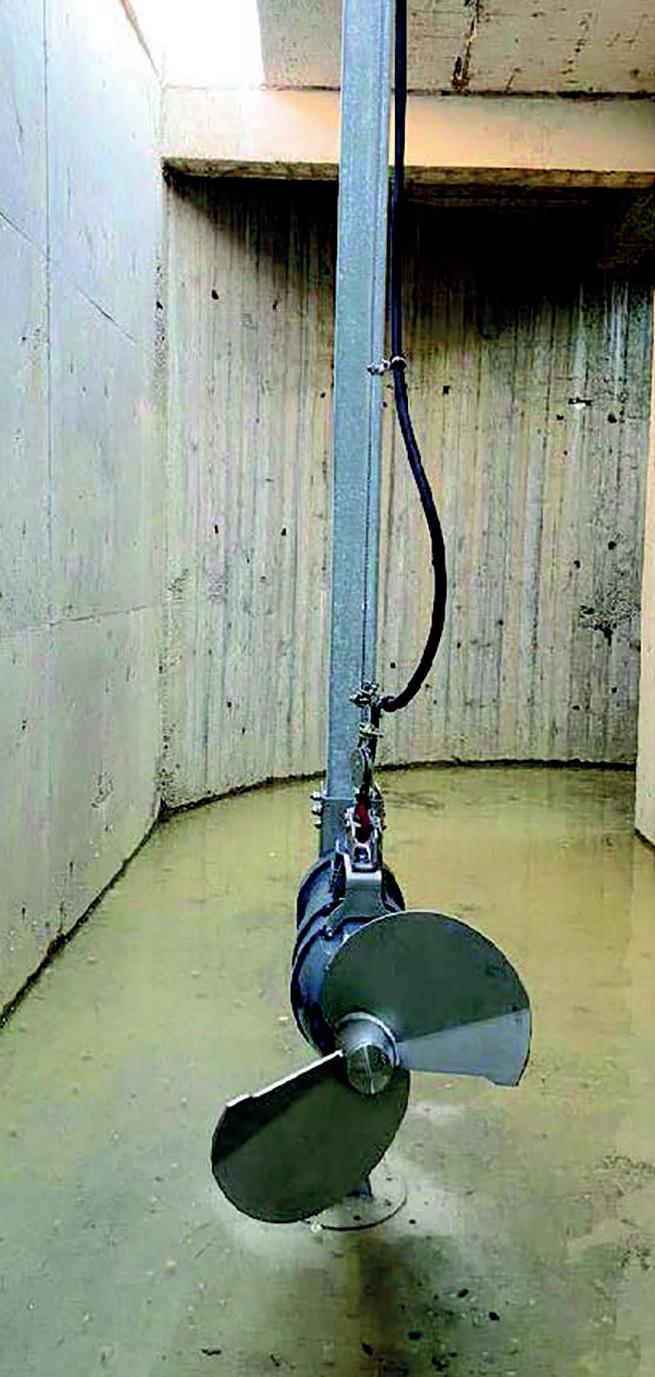

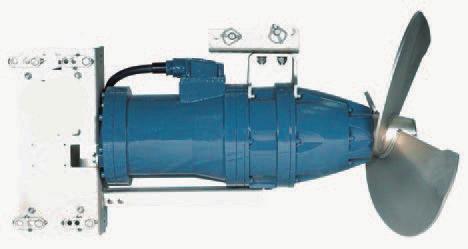

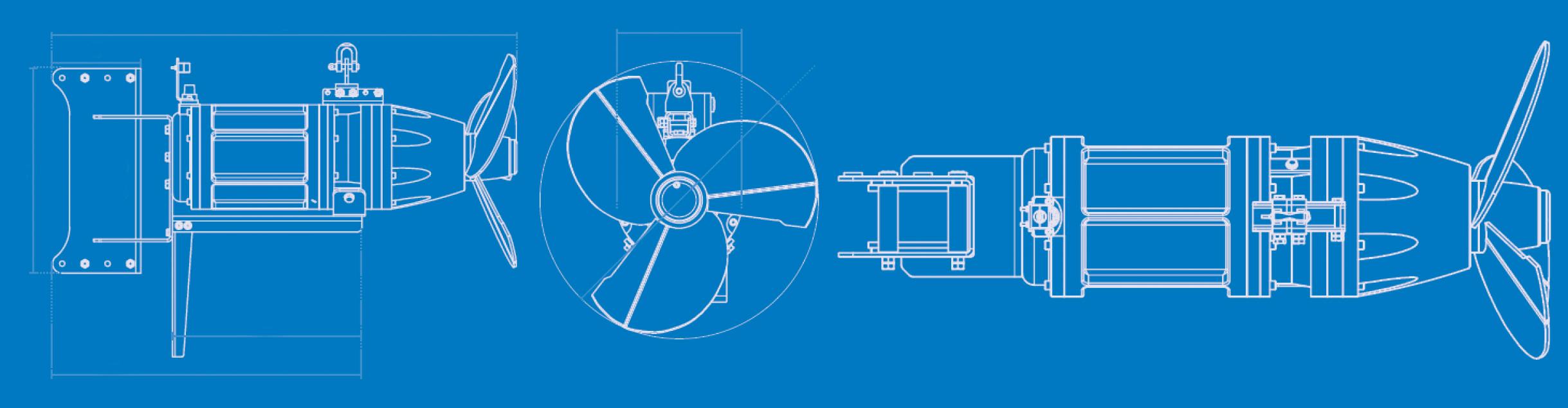

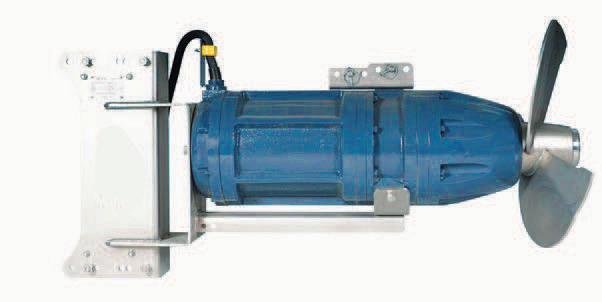

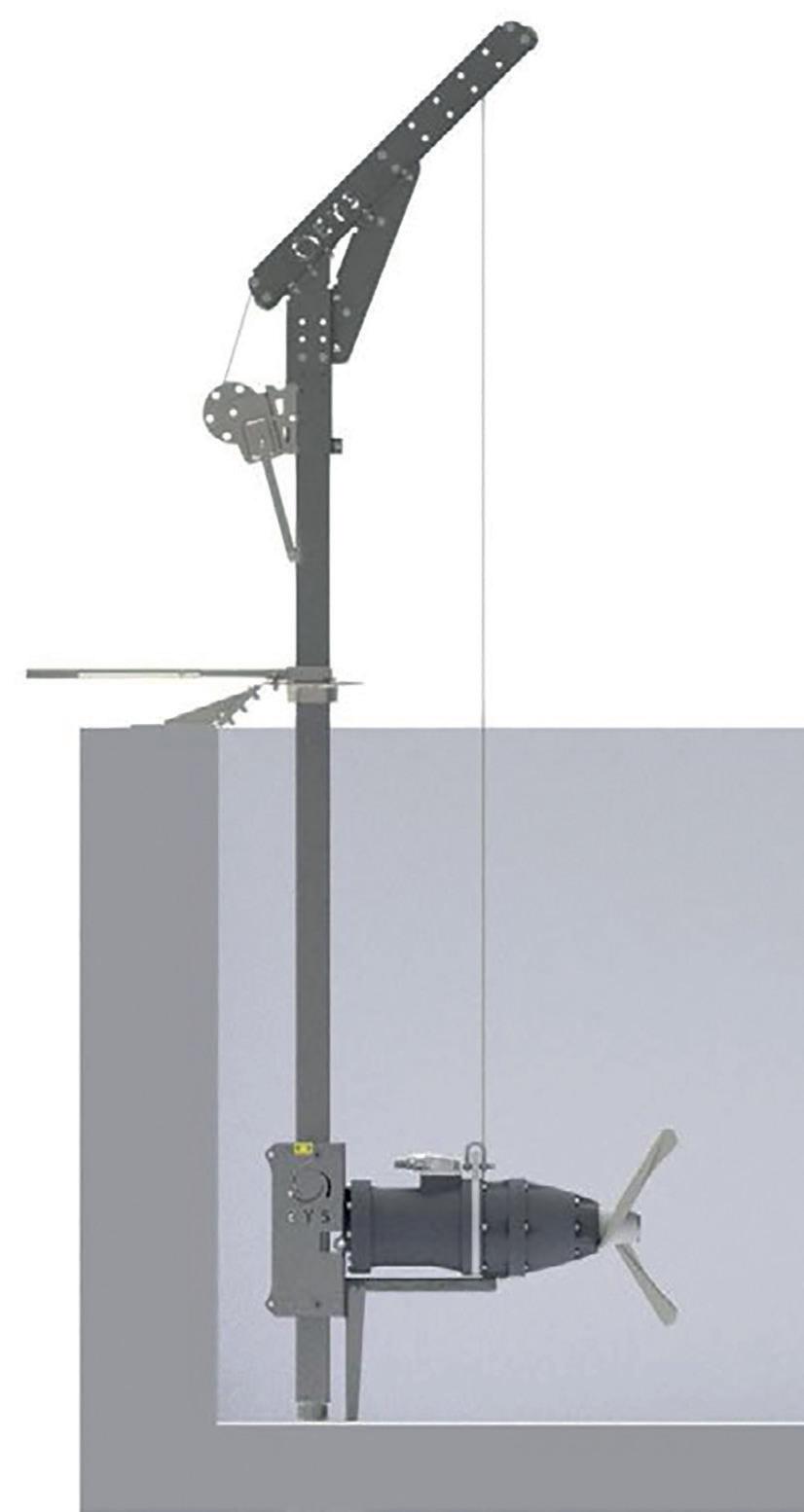

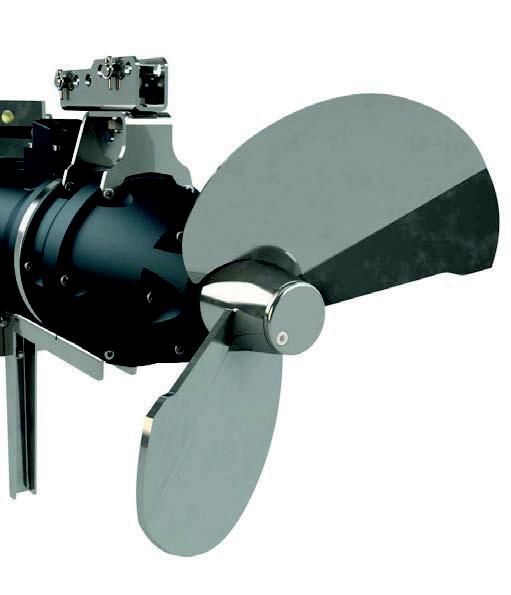

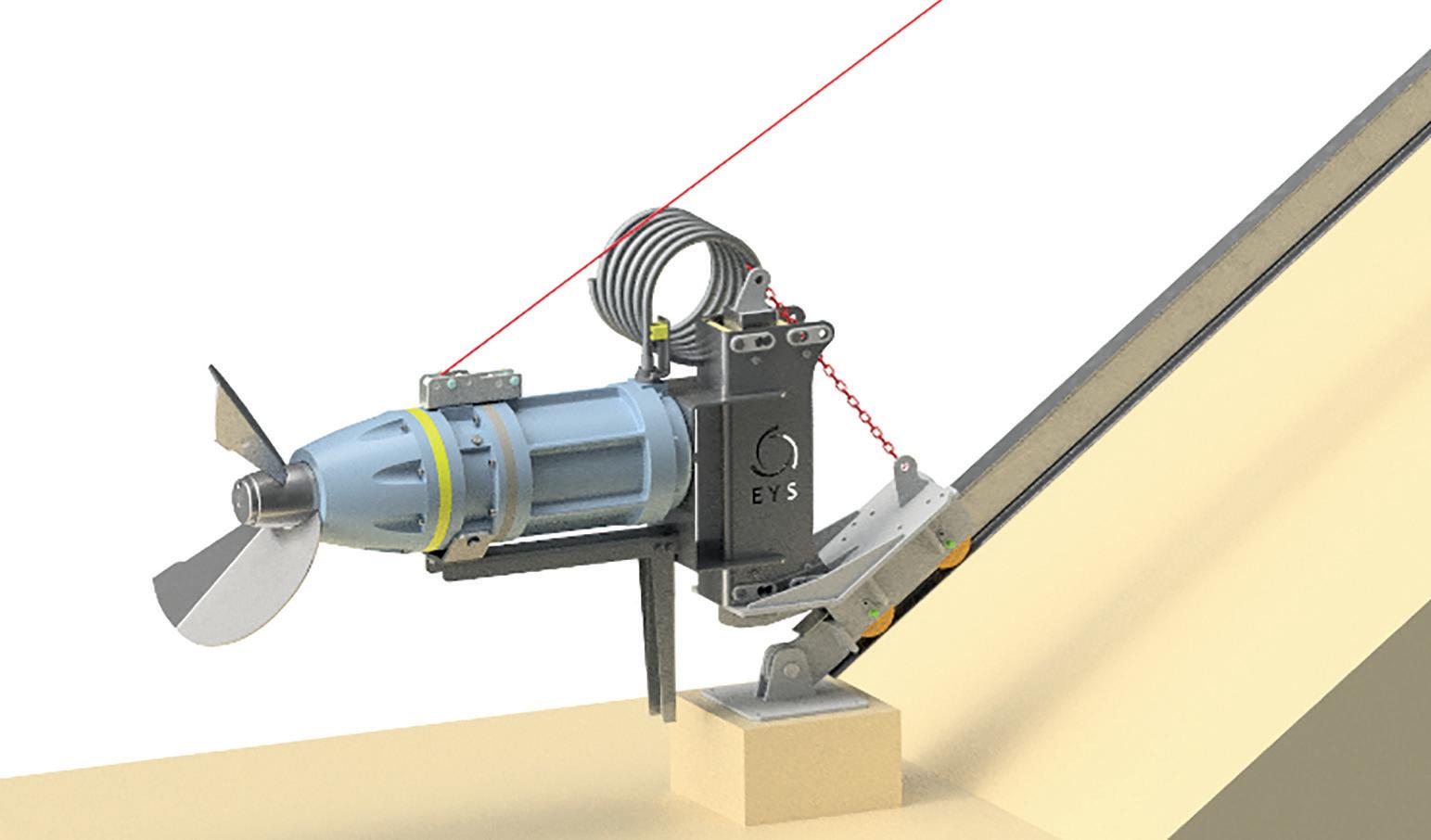

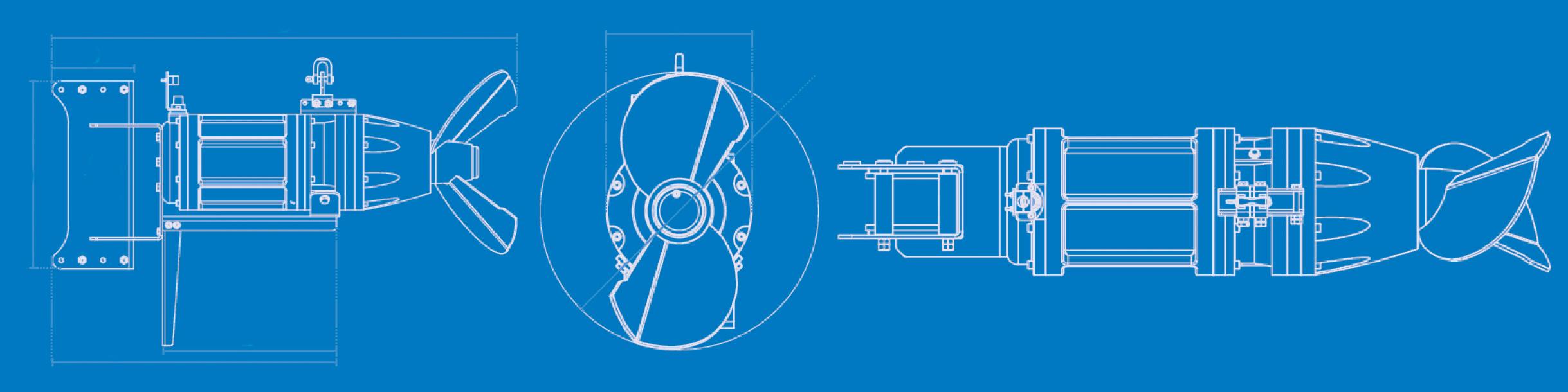

DYKMIXER DK
BouMatic DK- og DK EX-dykmixer har et slankt, smalt design takket være planetgearet. Dykmixeren er med sine store skrueblade ideel til omrøring/homogenisering af gylle og biomasse i gyllegrave, forgrave, gyllekanaler, biogasbeholdere, efterbeholdere mv. Dykmixer er også velegnede til brug i industrianlæg og spildevandsrensningsanlæg på grund af deres enestående konstruktion og design.
Inkluderet i leveringen
Skrue i rustfrit stål
Beskyttelsesklasse IP68
Skrue i rustfrit stål 1.4301
Lækagesensor i gearkassehuset
Kabel E 10m med 8 stk. kabelklemmer
Termosensor i viklinger (PTC100)
Mekanisk tætning mellem gearkasse og væske
Mekanisk tætning mellem gearkasse og elmotor
Konsol i rustfrit stål 1.4301 (til 100x100mm mast)
2 orienteringsretninger
Omrøringseffekt til et homogent produkt.

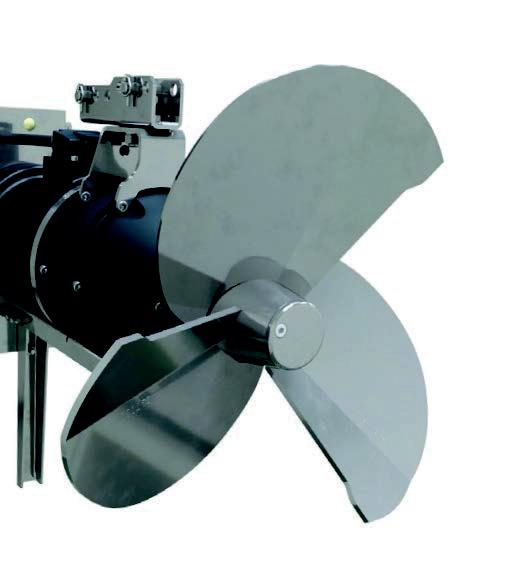

BouMatic DK-blanderen har en trebladet skrue. Fordelen ved en trebladsblander er, at den giver mulighed for omrøring af et større volumen end tobladsblandere for samme effekt. Det indebærer hurtigere blanding og en energibesparelse på op til 15 %.
2 orienteringsretninger
Desuden kan bladene bruges i begge retninger, dvs. til at opsuge eller udlede spildevandet. Denne egenskab er især nyttig, når viskositeten er høj.
Endnu en gang er udformningen designet til at maksimere blanderens levetid og samtidig have begrænset vedligeholdelse.
BouMatic DK-serien tilbyder et imponerende niveau af effektivitet, praktisk anvendelse og fleksibilitet til krævende blandebehov. Robust konstruktion, gennemtænkte detaljer og komponenter af høj kvalitet sikrer de bedste blandingsresultater, der kan ønskes til bedriften.
Uanset om det er til aerobe eller anaerobe anvendelser, garanterer BouMatics dykblandere langvarig drift med minimal vedligeholdelse.
Uanset gravens form og mål har vi den dykomrører, der passer til dine behov. Fås i modeller fra 7,5 kW til 18,5 kW.
Funktioner
Skruehastighed (o/m)
Mixer / -7°

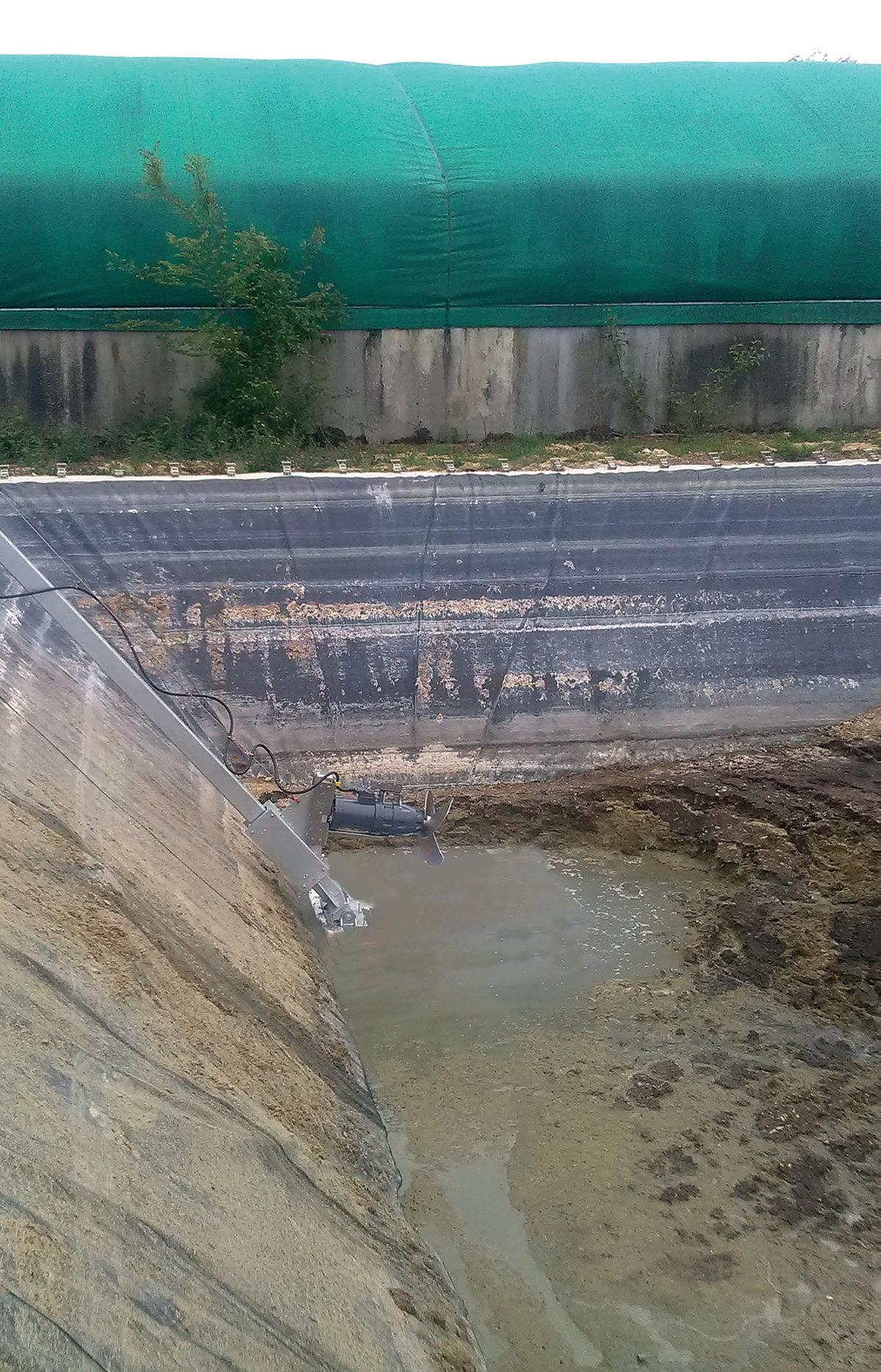

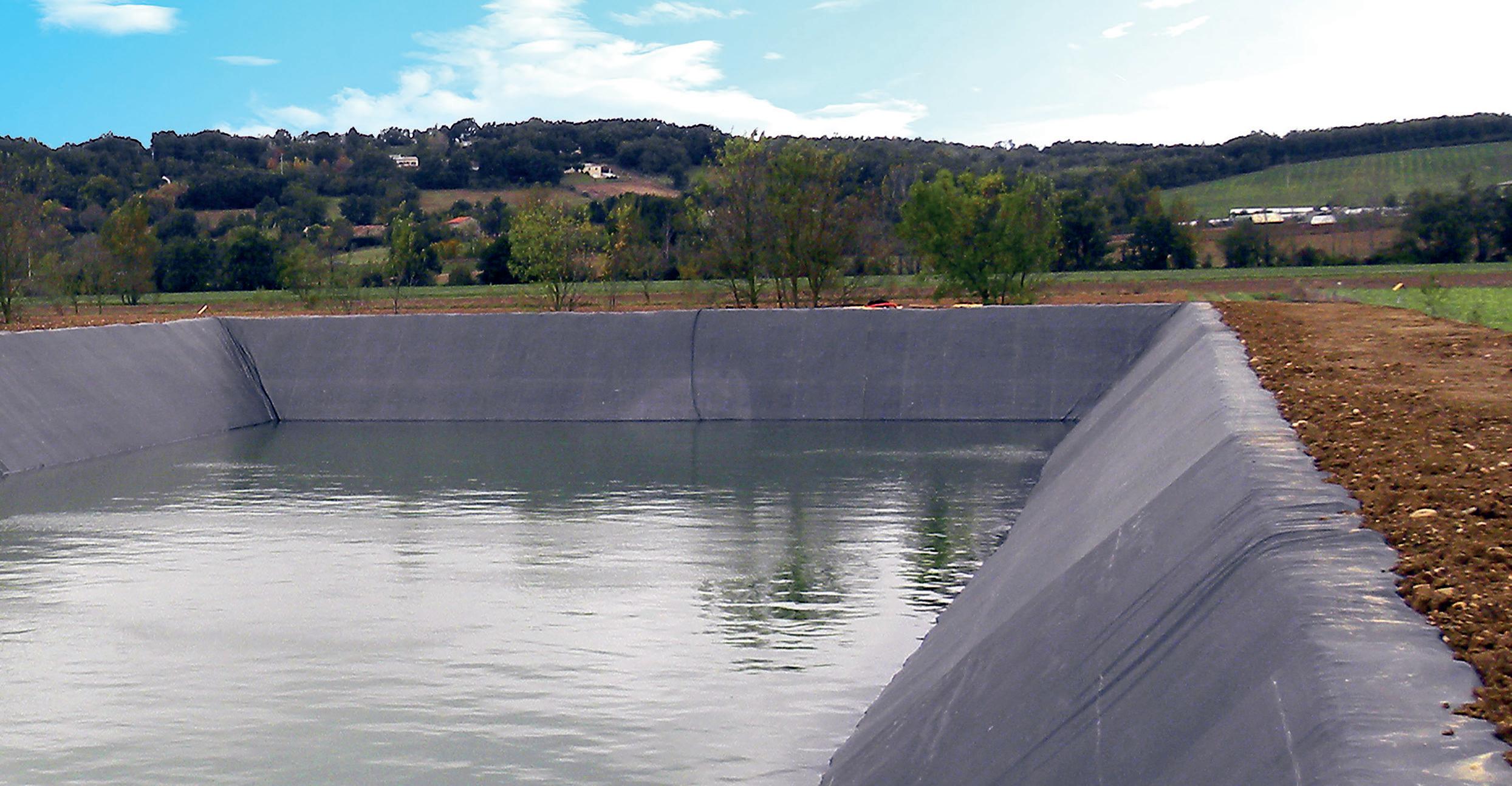

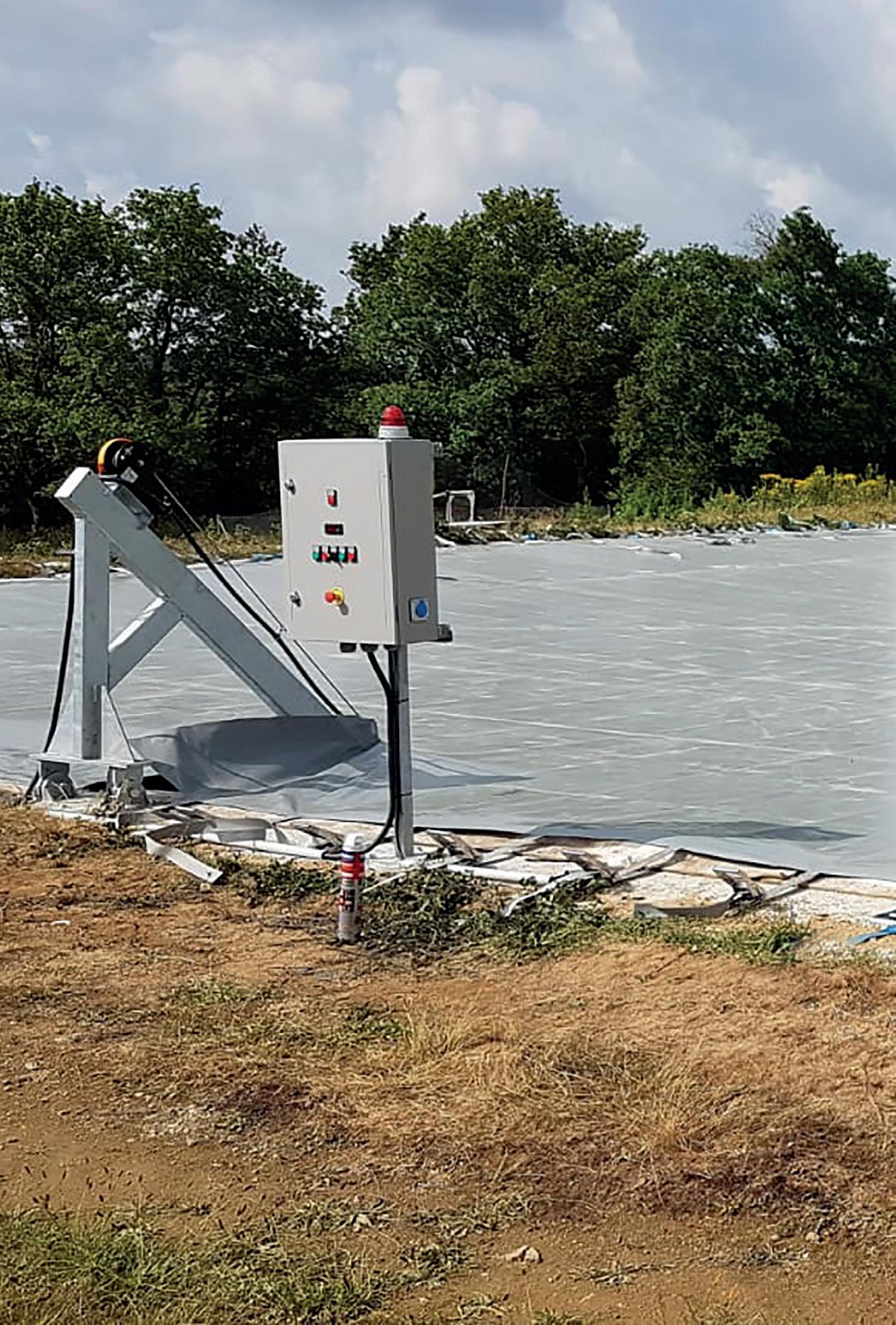

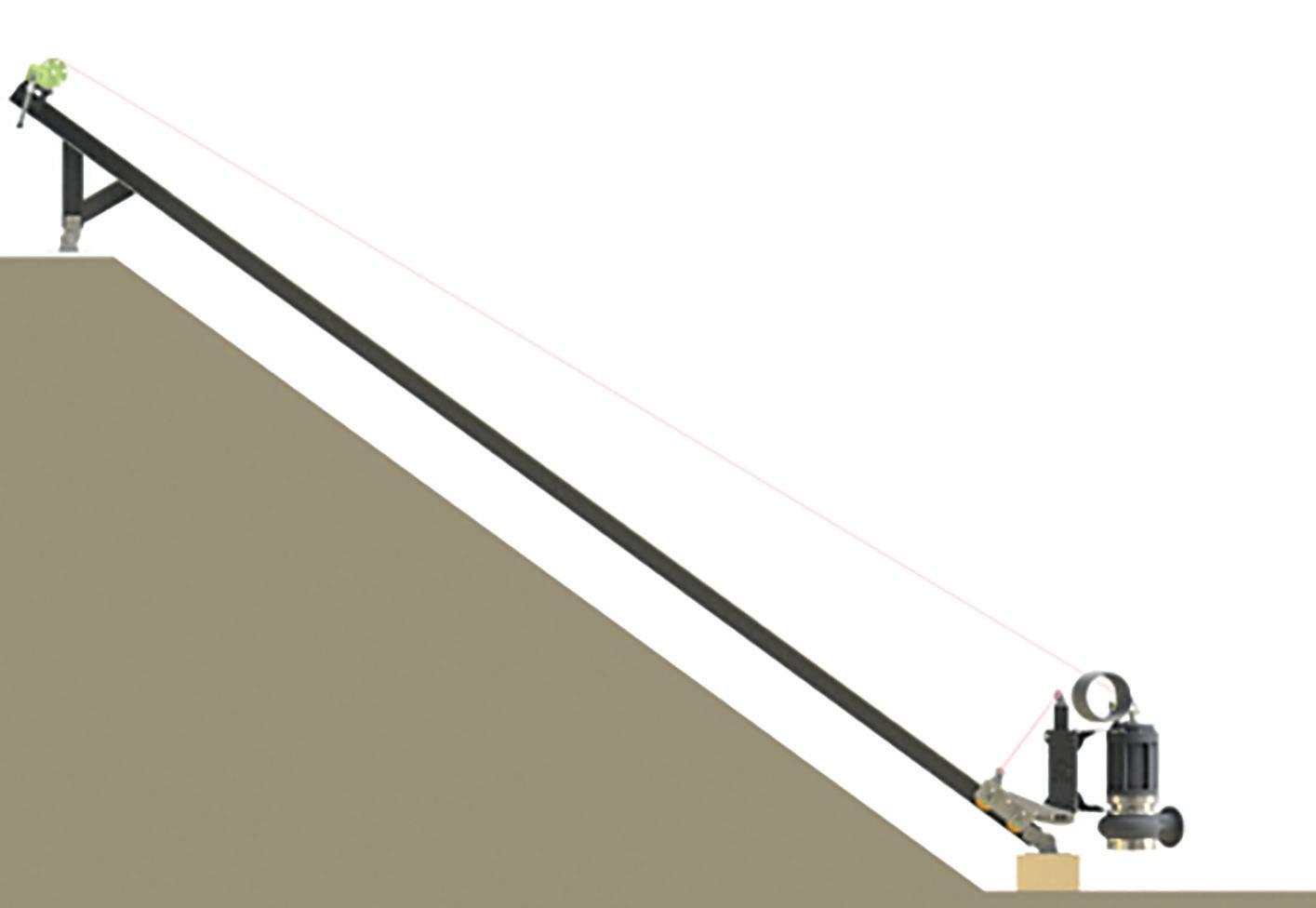

LAGUNE MIXER
Lagune mixer ramme fremstilles alene af rustfrit stål, hvilket giver den robusthed og længere levetid. DK-blanderserien fra 7,5 til 18,5 kW tilpasses på rammen.
POPGYLLEOMRØRER
BouMatic POP-gylleomrøreren er en komplet, effektiv og robust omrører. Skruen er specialdesignet med tre blade og bladenes lave hastighed gør den ideel til blanding af endog meget tyk gylle.
Skrueformen giver en optimeret blandingseffekt. Op til 4000 m3.
Mange størrelser, redskaber og løftesystemer.
Nem at montere. Selv i en tank med gylle.
Kan flyttes til brug i flere tanke.
Overblik Motorstørrelser fra 3 til 30,0 kW
Tredobbelt tætningssystem Blandekapacitet op til 4000 m3
Mål

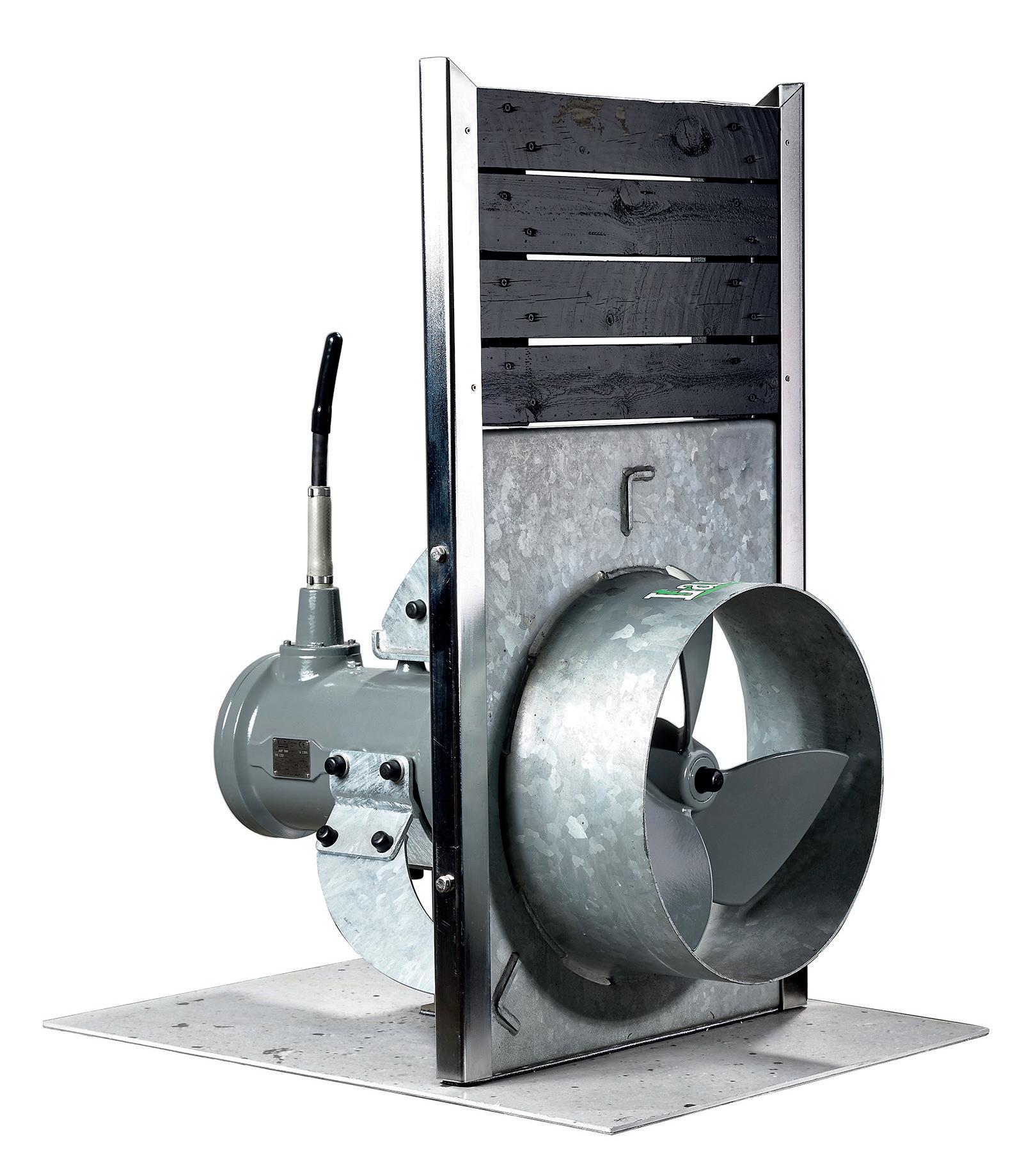

AXP KANALOMRØRER
BouMatics kanalomrørere af AXP-typen er designet til cirkulær omrøring og blanding af gylle i kanaler under risten. De gør det muligt at opnå en effektiv blanding, så gyllen altid er homogen.
Skruen fremstilles således, at den er tilpasset f.eks. til en kanal med lav væskedybde.
Den lave vægt betyder, at omrøreren kan flyttes og bruges flere steder.
Omrøreren kan monteres på en vogn.
Kort sagt Motorstørrelser fra 5,5 til 18,5 kW Antal omdrejninger: 400 o/m
Værdier

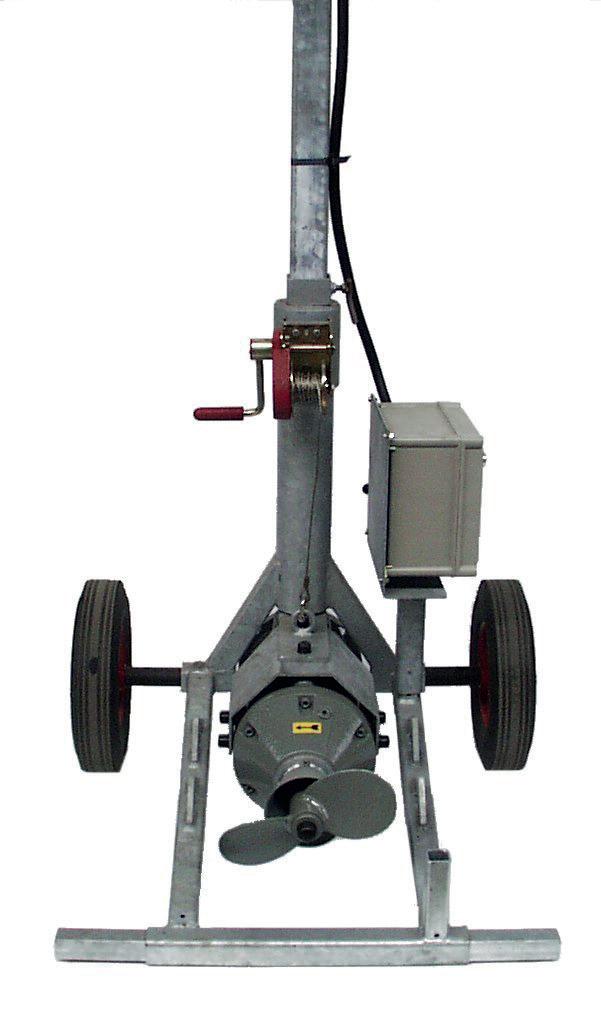

OMRØRER PÅ POD-
VOGN
Blanding af gylle under spaltegulve. Den effektive blanding af flydende slam og sediment med væskefasen giver gyllen en let pumpbar konsistens. Kør omrøreren til blandestedet. Hæv derefter en del af risten og sænk omrøreren ned i gyllen ved hjælp af spillet. Omrøreren kan hæves, sænkes og drejes. Gyllen homogeniseres således let og effektivt i de forskellige dele af kanalen.
Specifikationer og ydeevne:
Skrueomdrejninger:

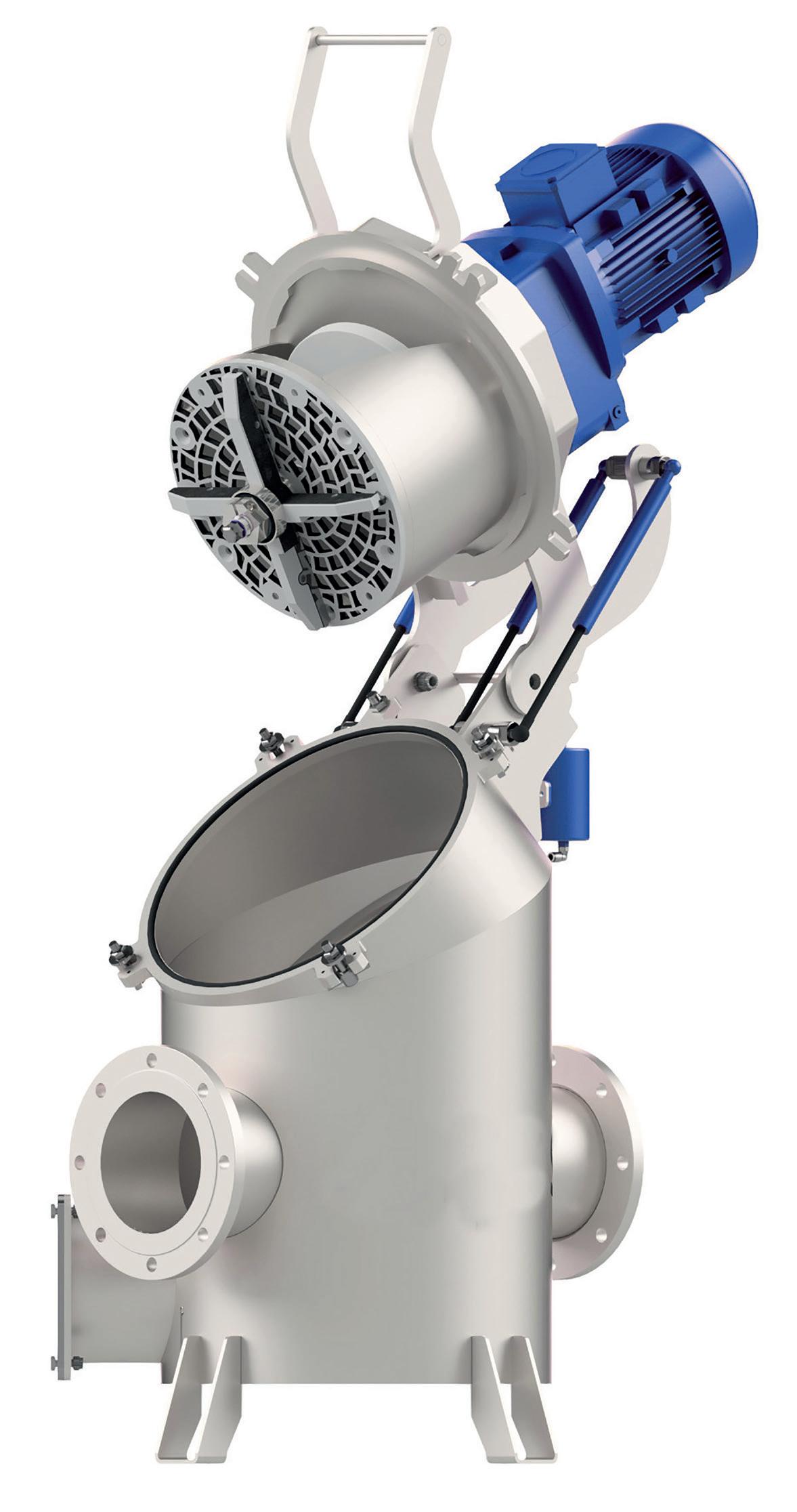

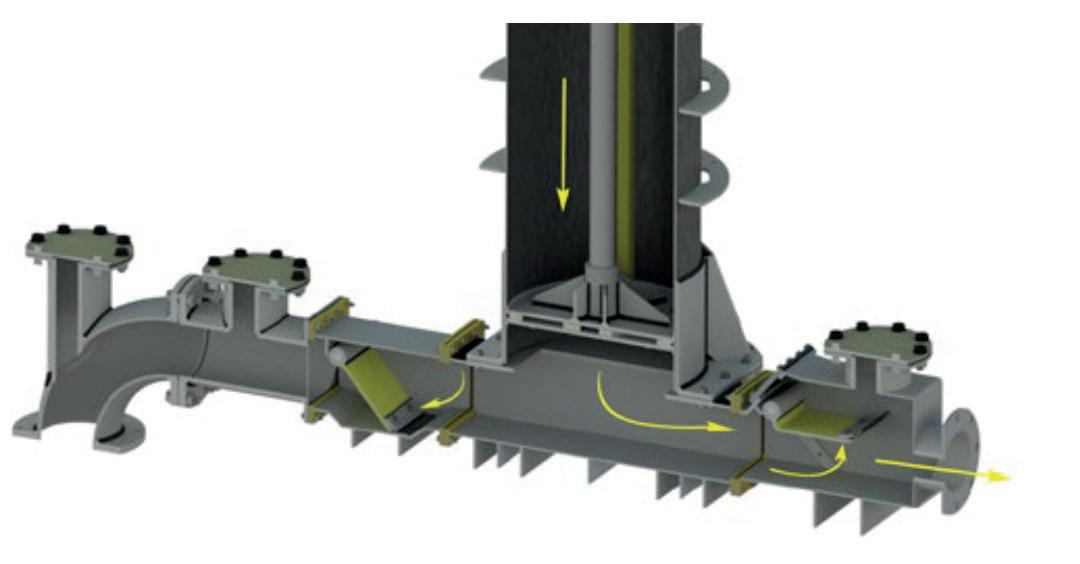

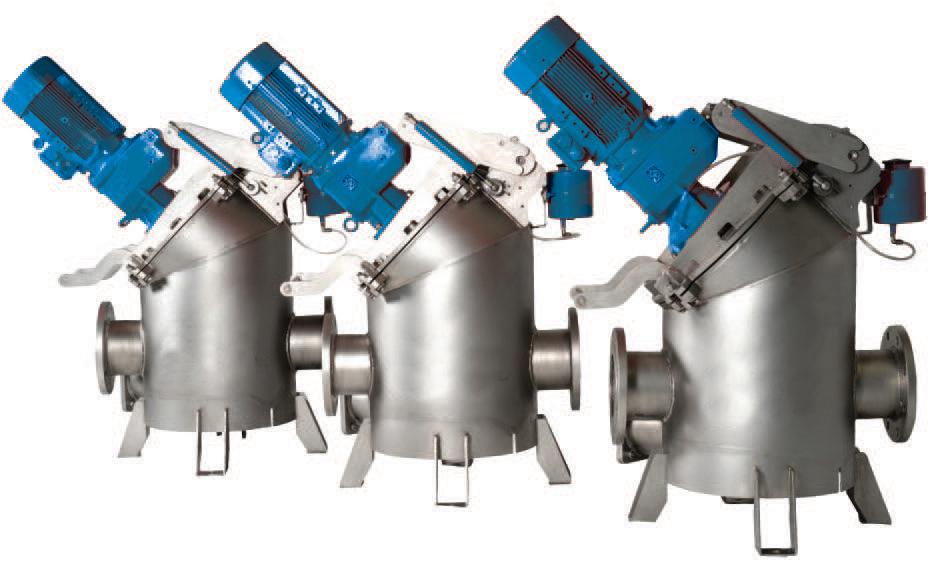

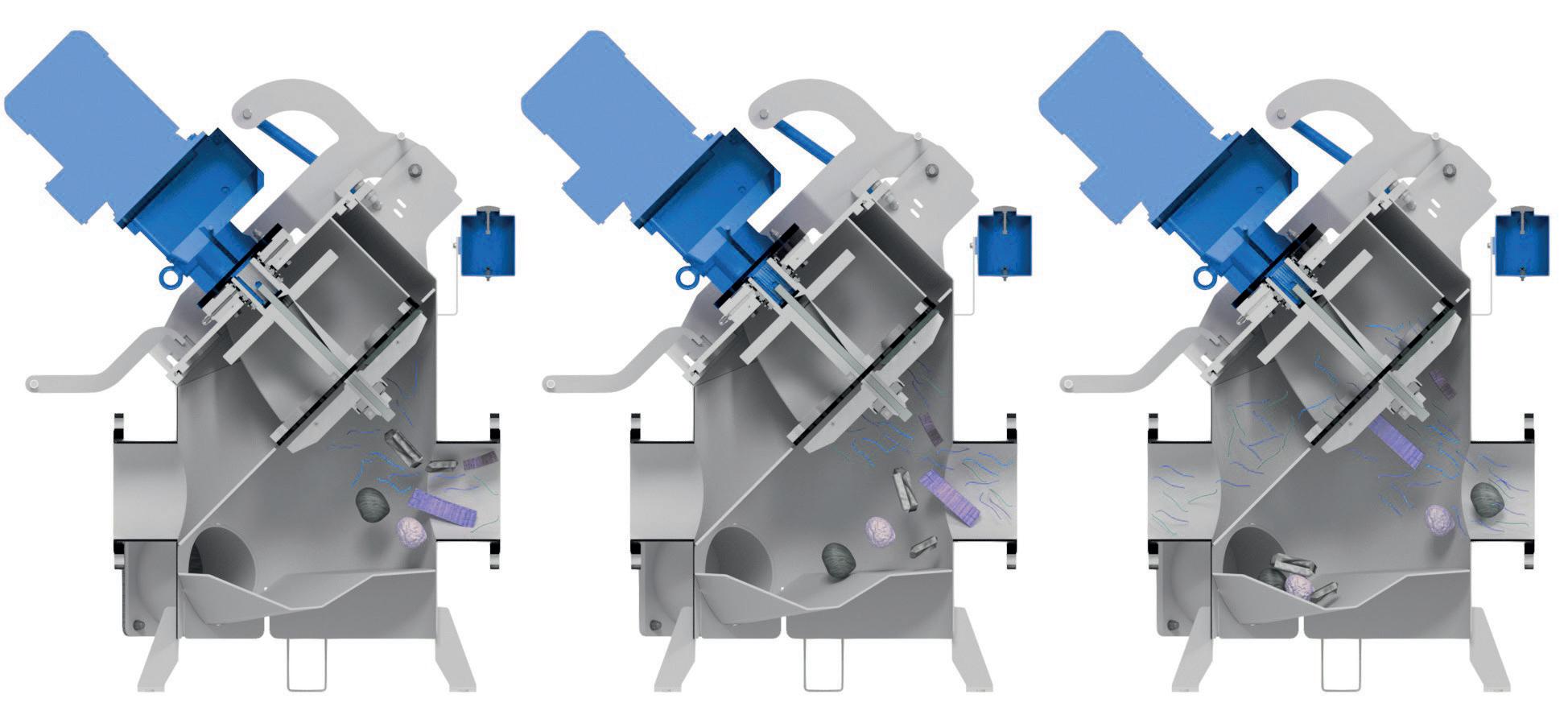

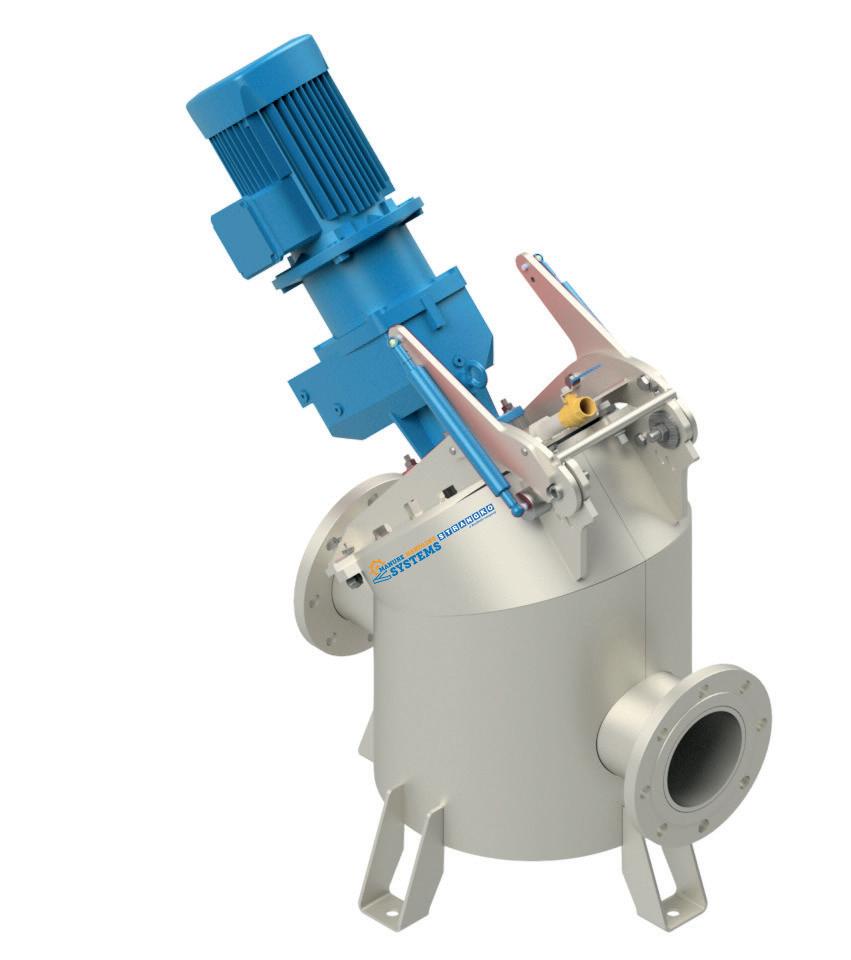

CYKLON
BouMatic-cyklonen udmærker sig ved adskillelse af fremmedlegemer, idet den dygtigt kombinerer funktionerne med at adskille og kværne. Når væsken passerer gennem maskinen, adskilles tunge genstande som sten og metaldele af tyngdekraften og lægger sig på bunden af kroppen. Den nedre del fungerer som en fælde for fremmedlegemer, hvilket letter fjernelse heraf med renseflangen.
Cyklonknusere er specielt designet til at sikre effektiv knusning og adskillelse af fremmedlegemer i gylle eller rådnegas, hvilket er afgørende for den korrekte funktion af behandlingsenheder til biogas, spildevand eller gyllebehandling på gårde. BouMatic-cyklonen skiller sig ud som den bedste løsning til denne opgave og sikrer ikke kun effektiv adskillelse, men også homogen knusning af produktet gennem hele processen.
Systemet registrerer automatisk blokering på grund af kontakt med grove og hårde fremmedlegemer og vender vingerotorens rotationsretning. Endnu et skæreforsøg finder sted fra den modsatte side af det forstyrrende materiale. Den samme proces gentages, indtil det blokerende materiale er opskåret. Auto-reverse-funktionen holder også skærene, der bruges på sien og knivene, skarpe, hvilket gør det muligt for brugeren at opnå optimal skæreydelse og reduceret energiforbrug.

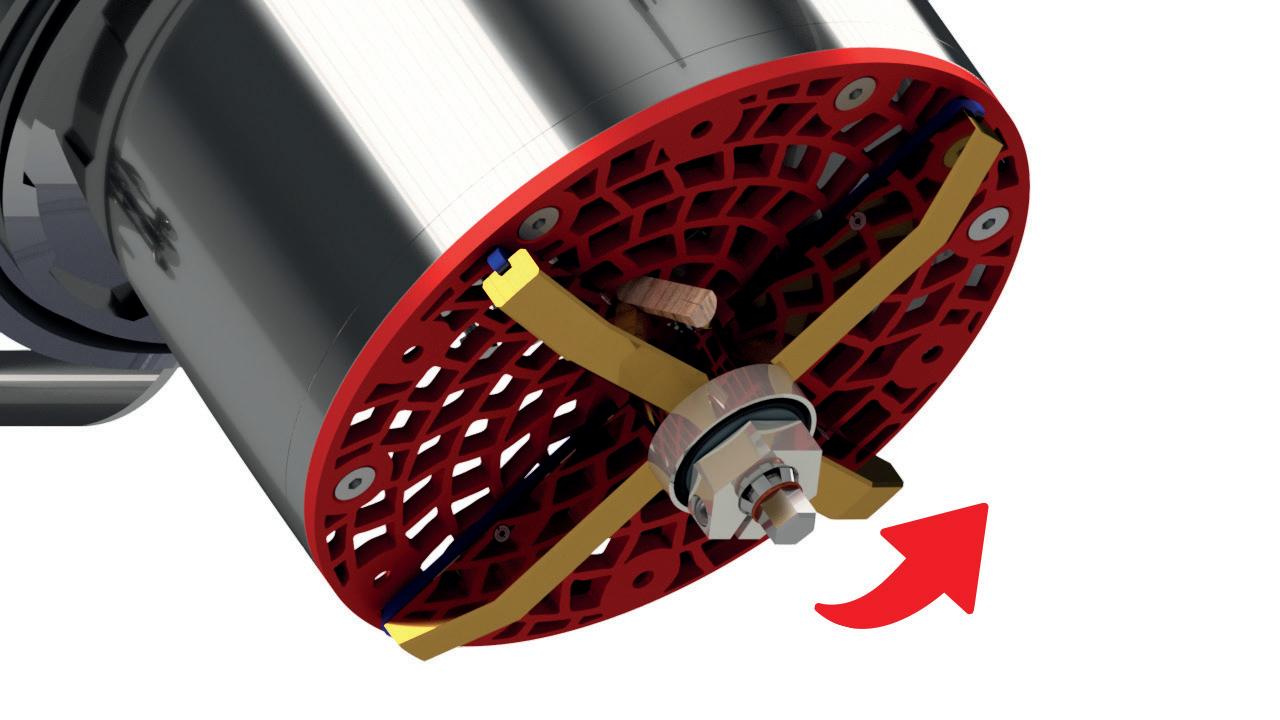

BouMatic-cyklonens skæreknive er slidstærke og har en lang levetid. Hvis knivene slides over tid, kan knivmekanismens position nemt justeres. Det betyder, at knivene kan bruges, indtil de er helt slidte.
Skæreblad i ny stand [blå].
Næsten nedslidt skæreblad
Diameter på inspektionslem
Rustfrit ståltype
*Værdier målt i vand

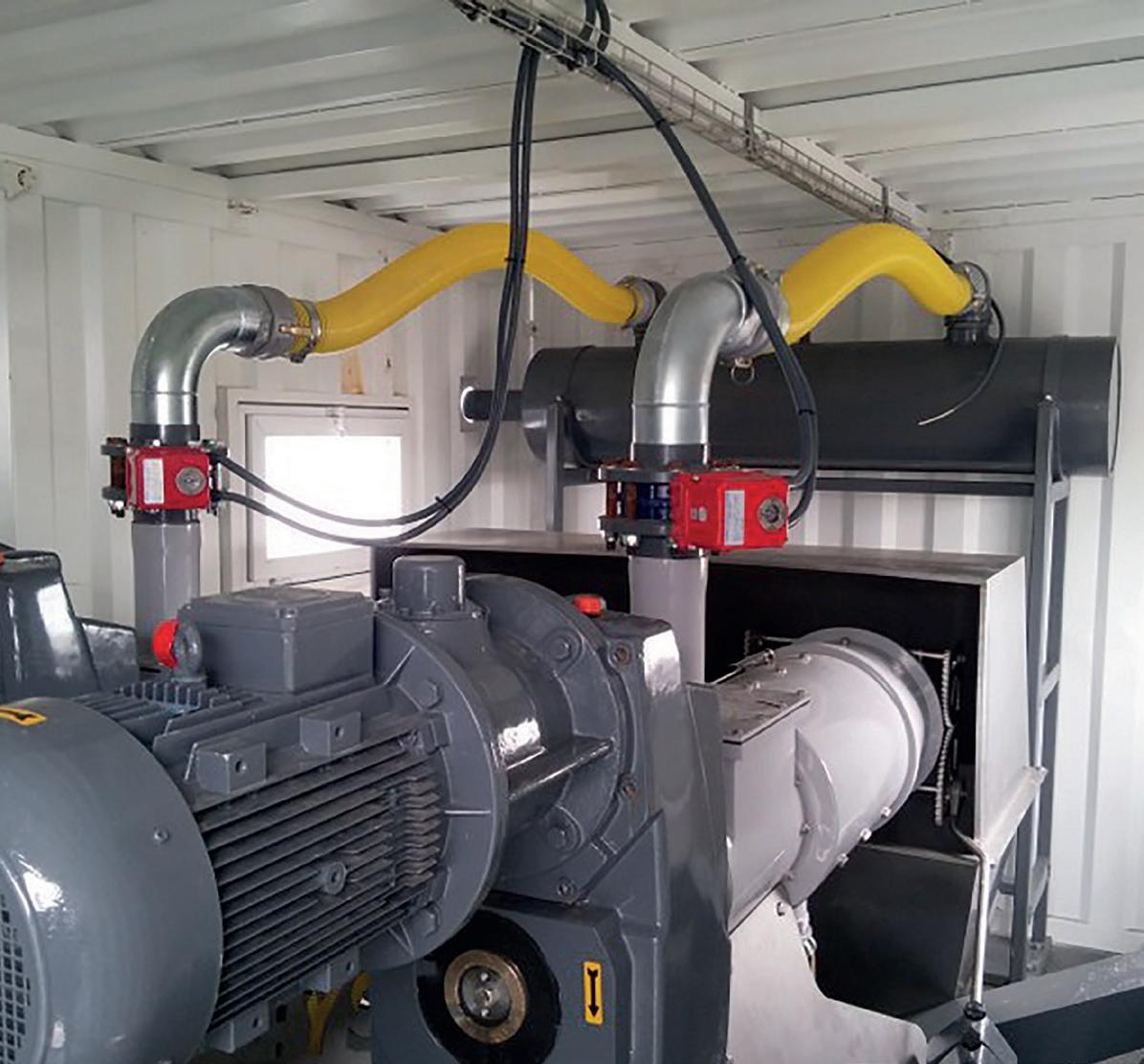

BouMatic in-line cykloner fungerer med spiralpumper eller stempelpumper. Cyklonen placeres nedstrøms for pumpen. Den opfanger fremmedlegemer, som dermed ikke vil kunne beskadige pumpen eller separatoren.
BouMatic-cyklonen er den ultimative løsning til dine kværnebehov med sine tre forskellige modeller.
Mål med åben skærm
Mål med lukket skærm
BouMatic cyklonen er designet til at være nem at vedligeholde. Alle sliddele er lettilgængelige og kan udskiftes på kort tid.
Fordele ved inline-kværne
Beskyttelse mod fremmedlegemer for alle maskiner placeret efter cyklonen.
Perfekt formaling af fibrøse og grove materialer.
Fuldautomatiseret drift, nem vedligeholdelse og lav vedligeholdelse.
Reduceret pumpeenergibehov takket være et mere homogent og flydende materiale.
Lavt energiforbrug.

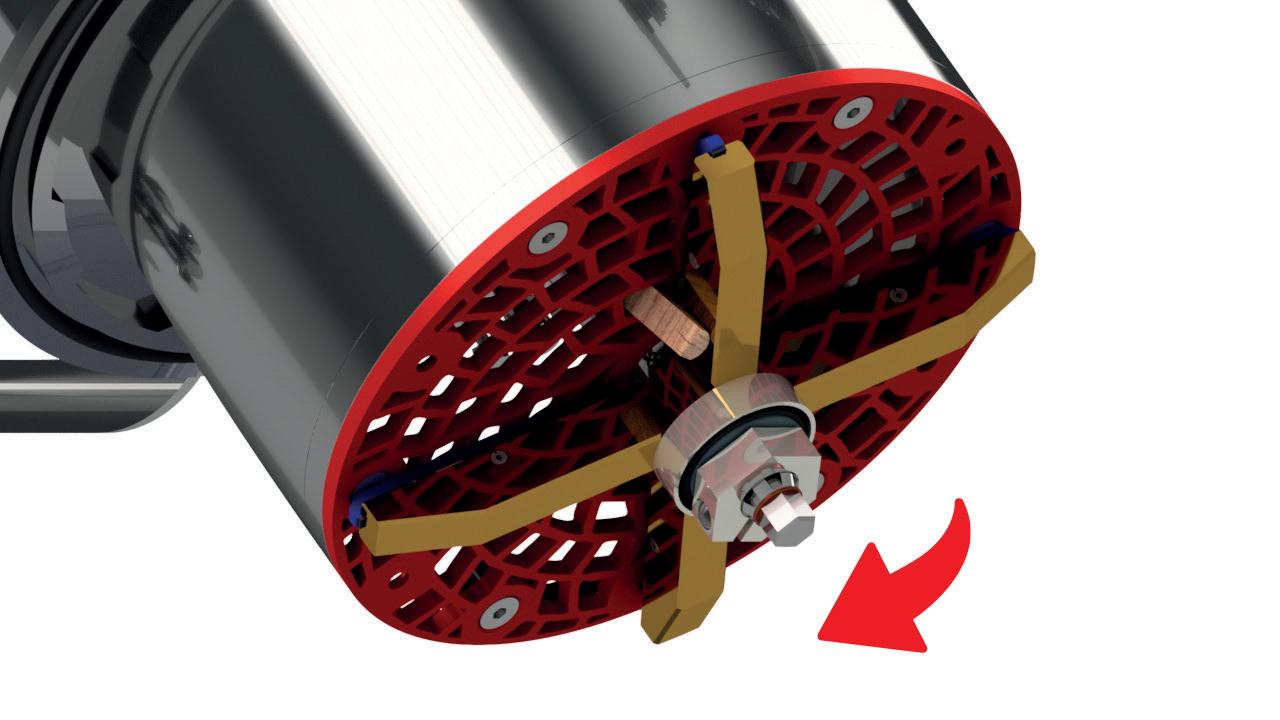

Selvslibende klinge
Vendbart skæregitter
Udløbsflange
Indløbsflange
Rengøringsflange
Fuld rustfri stålkonstruktion

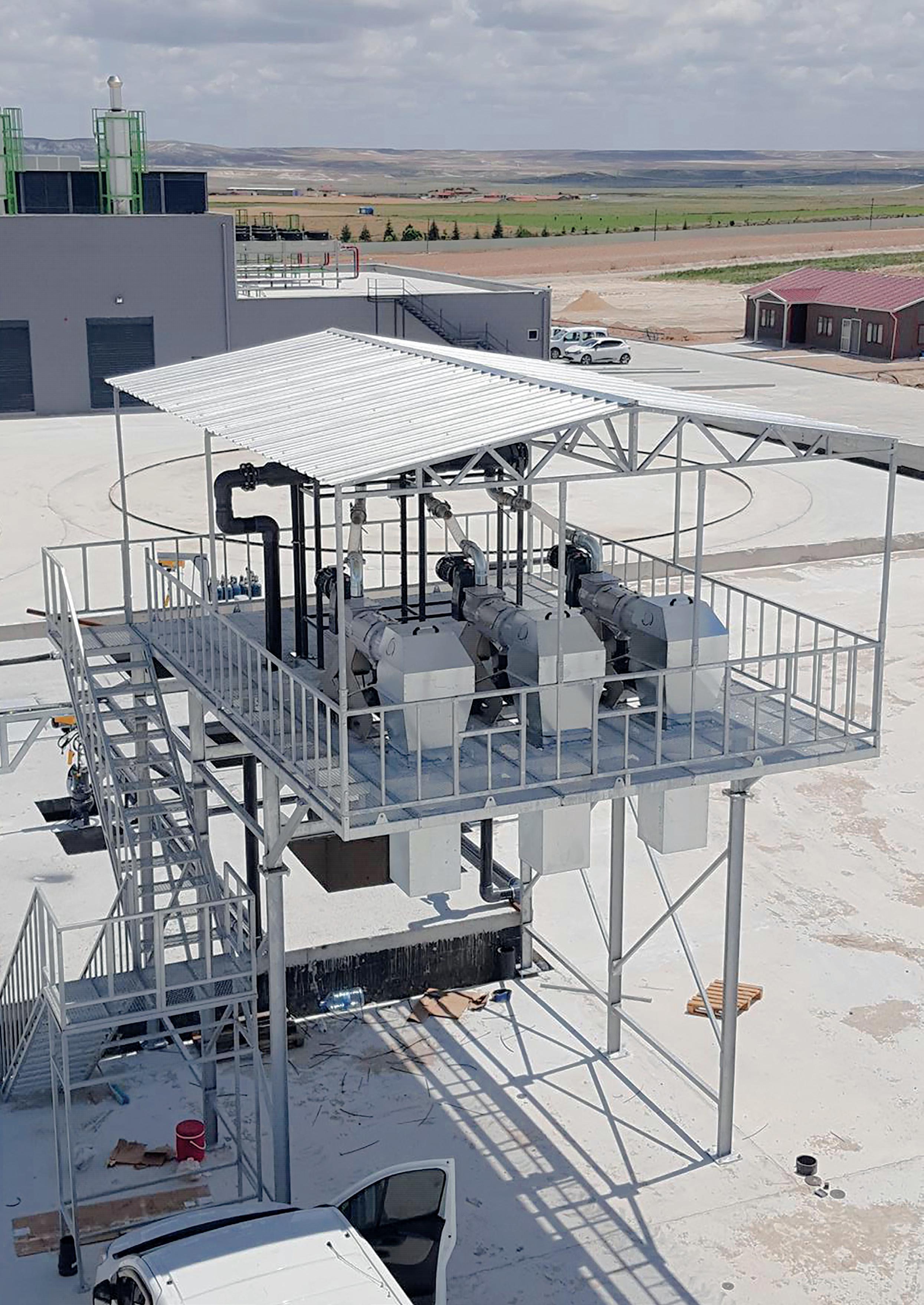

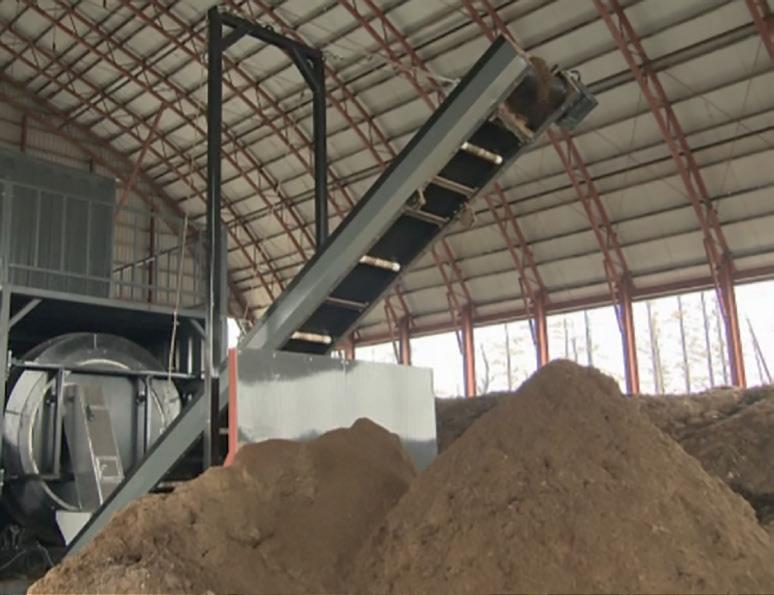

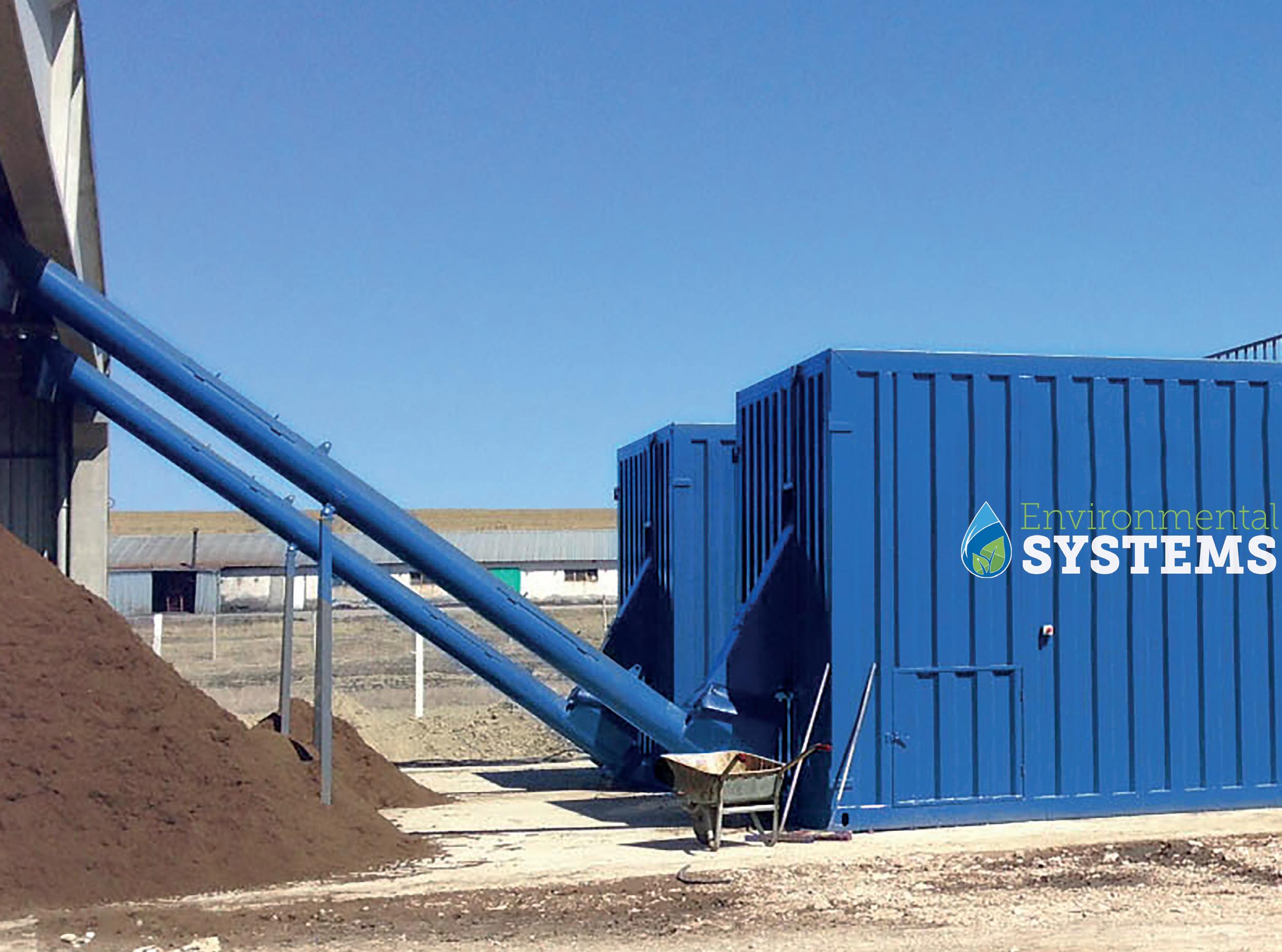

FASESEPARATORER
Takket være faseseparatoren er BouMatic en del af en agro-miljømæssig tilgang.
Reduktion af luftforurening efter faseseparatoren koncentreres fosfor og nitrogen i den faste fase. Dette gør det muligt at reducere udledningen til atmosfæren af disse to kraftigt forurenende bestanddele.
ØKOansvarlige
Formindskelse af lugtforurening.
Valorisering på 100 %af gylle: genvinding af den faste fase til gødning, strøelse eller kompost
Formindskeelse af CO-niveau2 (hurtigere spredning, PM 2,5)
Få et produkt tør
til opbevaring for enden af marken
Homogenitet kompost
30% opbevaringsgevinst
Reduktion af lugt
Facilitet til transport og spredning
100 % valorisering af spildevand

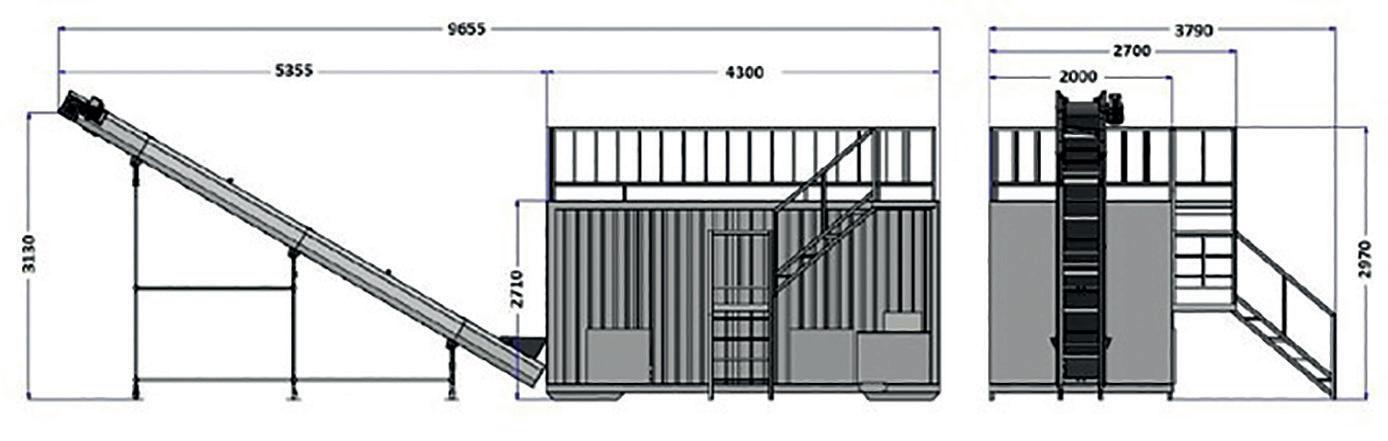

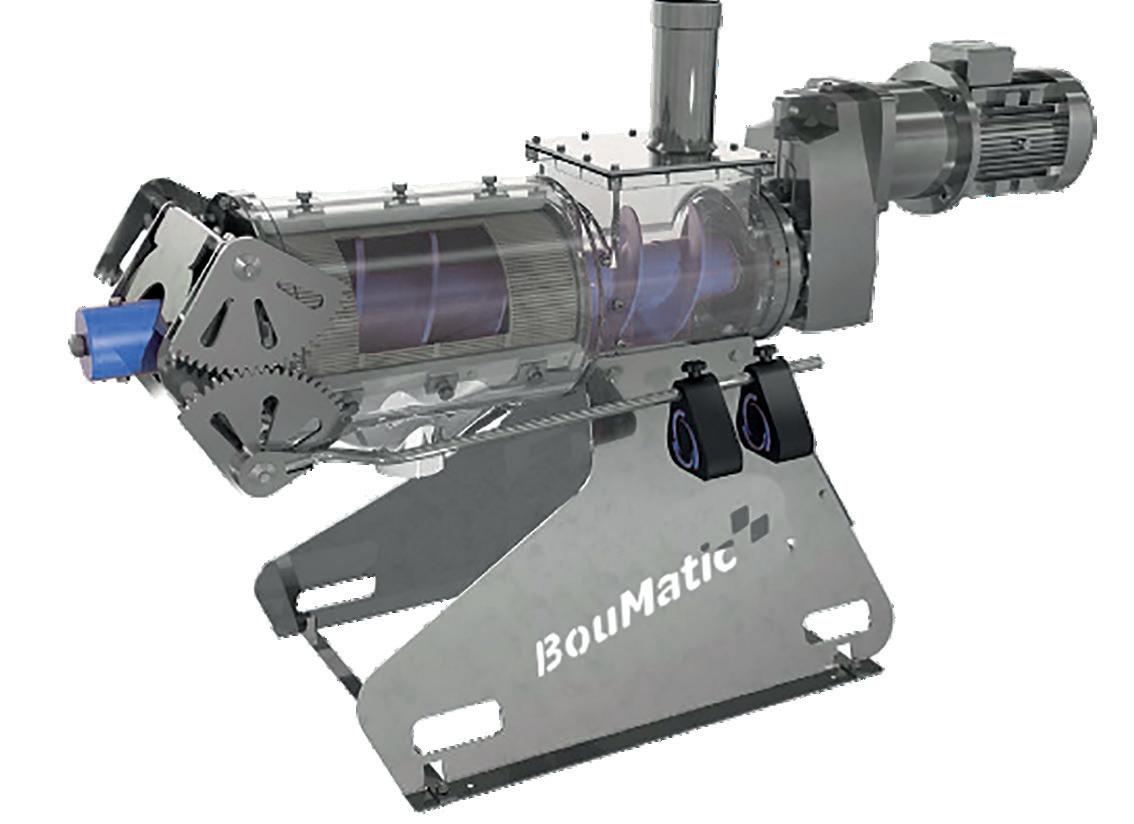

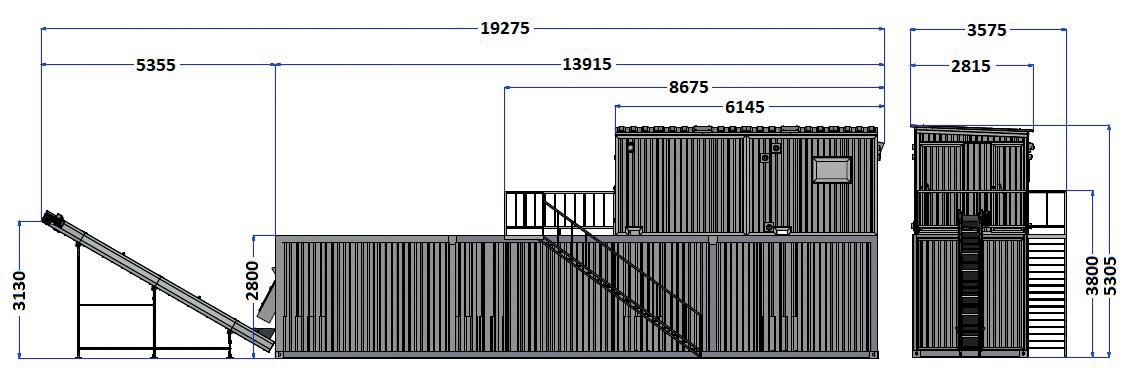

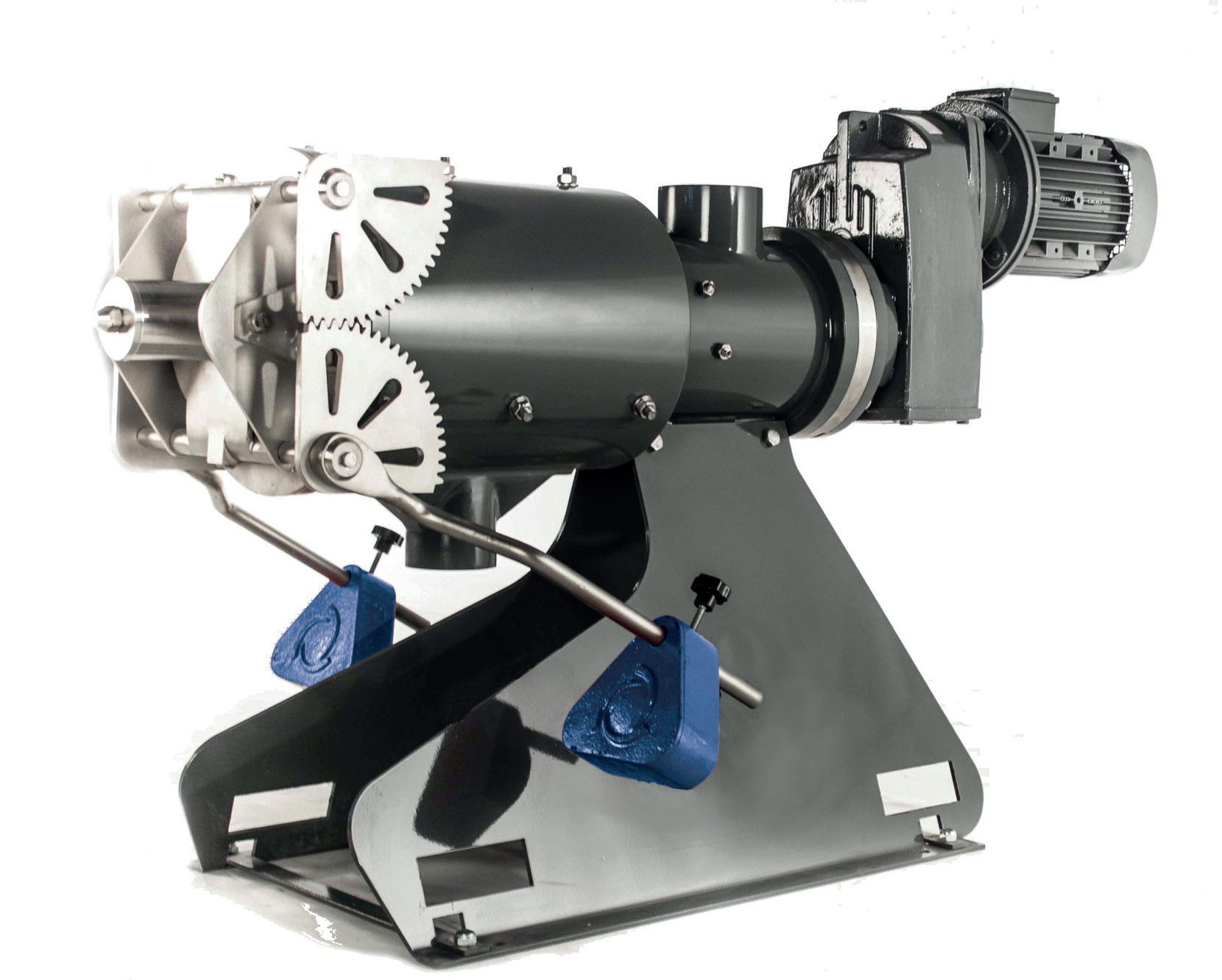

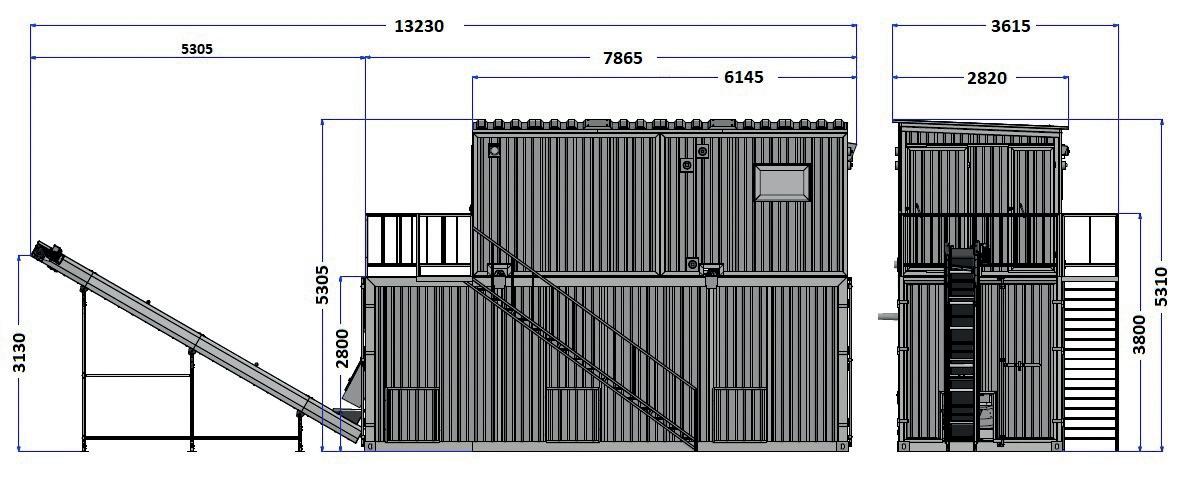

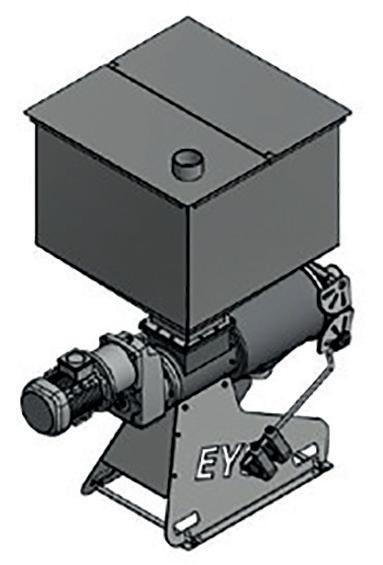

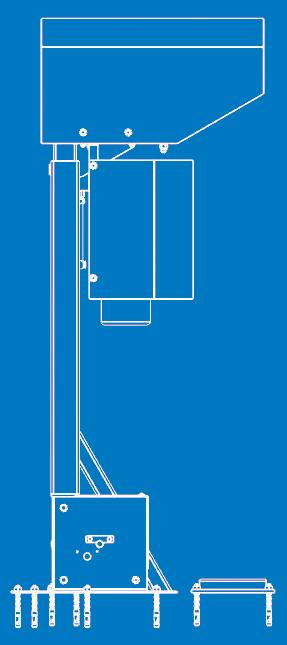

FASESEPARATOR
Formålet med faseseparatoren er at adskille gyllen i 2 bestanddele:
• Fast: nem at transportere, mindre omfangsrig at opbevare, lugtfri, fremragende gødning eller strøelse. Takket være faseseparatoren koncentreres stærkt forurenende fosfor og kvælstof i komposten. Der kan opnås et produkt med et tørstofindhold på mellem 25 % og mere end 40 %.
• Væske: let at pumpe og sprede (gylletank eller via et kunstvandingssystem). Afhængigt af lokale regler er større spredningsfleksibilitet mulig.
Sigtens Ø Ø180mm Ø258mm Ø258mm Ø258mm Ø258mm Ø258mm
Sigtens længde 1x L:380mm 1x L:516mm 1x L:516mm 1x L:258mm 1x L:516mm 1x L:516mm 1x L:258mm 2x L:516mm
Si tilgængelig
Valgfri model tilgængelig: 0,5 mm - 1,00 mm

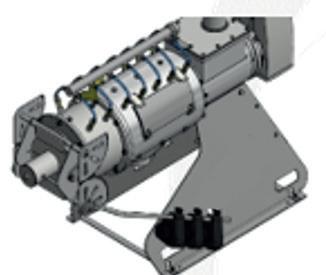

Udledning af den flydende del
Justering af vægtene på armene for at bremse kompostens udgang

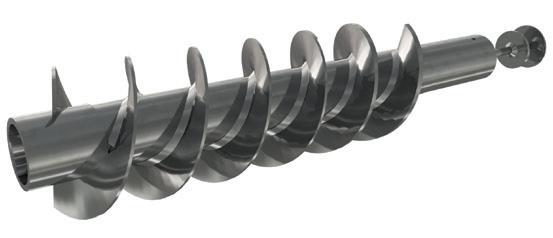

Gear med høj modstand
Justeringssystem
Inspektionsluge
• Standard: Denne model foretrækkes til bedrifter med ønske om ekstra 30 % oplagring i gravvolumenet. Den faste rest spredes derefter som gødning til afgrøder.
• HD: HD-modellen af faseadskilleren anbefales, hvis fast materiale ønskes anvendt som strøelse eller kompost. I dette tilfælde er målet at opnå et produkt med et højt tørstofindhold og efter fermentering at opnå et stabilt produkt.
GØDNING
STRØELSE
STANDARD
Producerer mellem 30 og 40 % faststof
Producerer mellem 30 og 40 % faststof
Ydeevne SP400, SP600, SP800 og SP1100
Kvæggylle
Separator HD
% tørstof
Kvæggylle
Muligheder
*so + derefter (efter fravænning og opfedning = 18,4m3/år)
Ydeevne SP600HD, SP800HD og SP1100HD
Gitter: 1 mm / 35 % - 40 % TS
Maks. antal dyr
Hvis et returløb er umuligt, anbringes tanken over udskilleren og fungerer med en trykføler, som vil regulere pumpen (VSD).
Returskylning: giver mulighed for automatisk rensning af sien.
PLATFORM
Faseadskilleren kan anbringes på en hævet platform, hvorunder tørstof kan opbevares. Denne platform kan indeholde 1 eller 2 separatorer.
Funktioner
Galvaniseret stål.
Sikkerhedsgelænder .
Trapezformede plader til sidevægge og tag.
Medfølgende skruer og dyvler.
Flere monteringsmuligheder.
Mulighed for skruning i monteringsområdet.
Transport adskilt med monteringsvejledning.
Højde og mål til rådighed til enkelt og dobbelt separator.

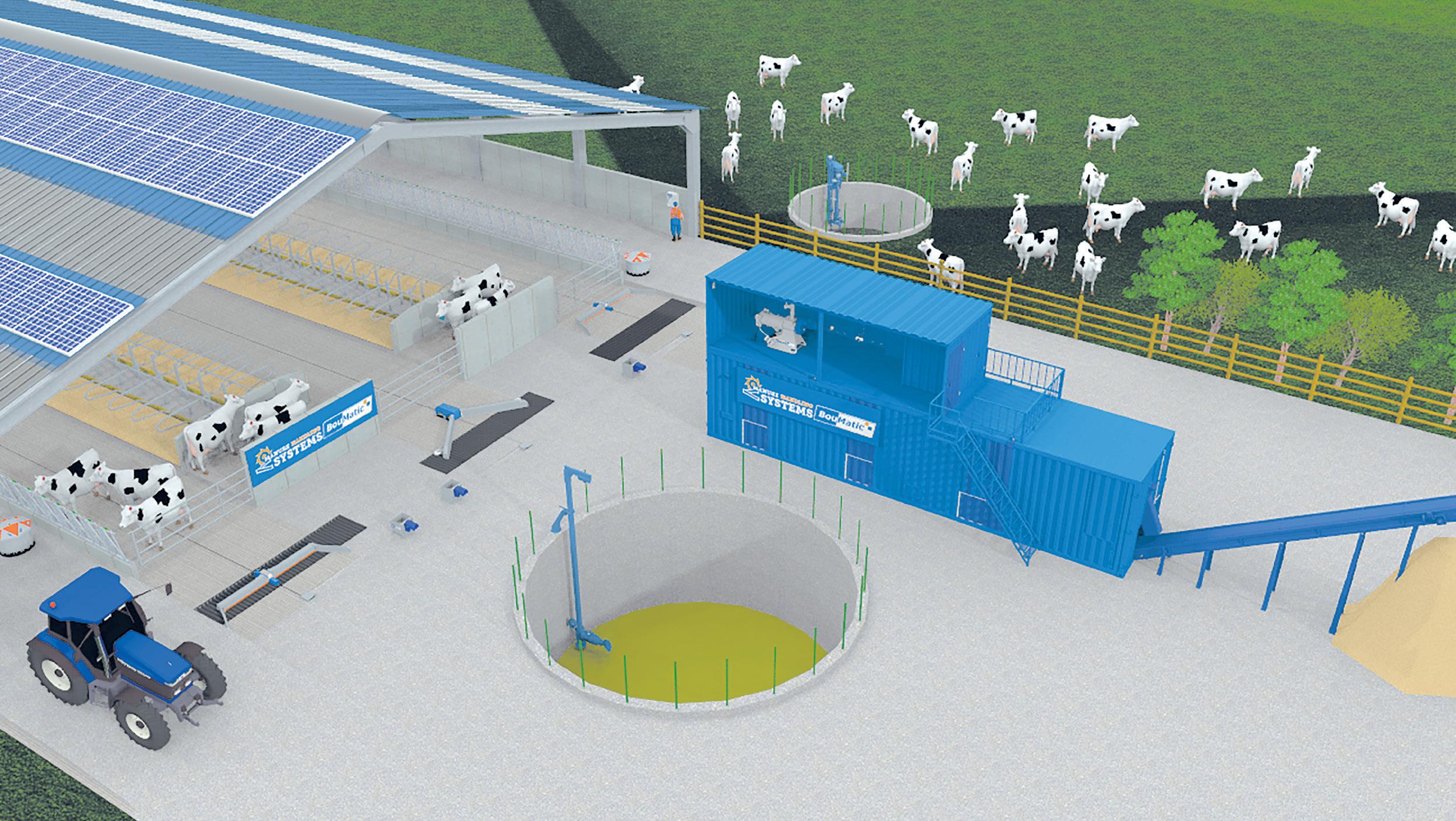

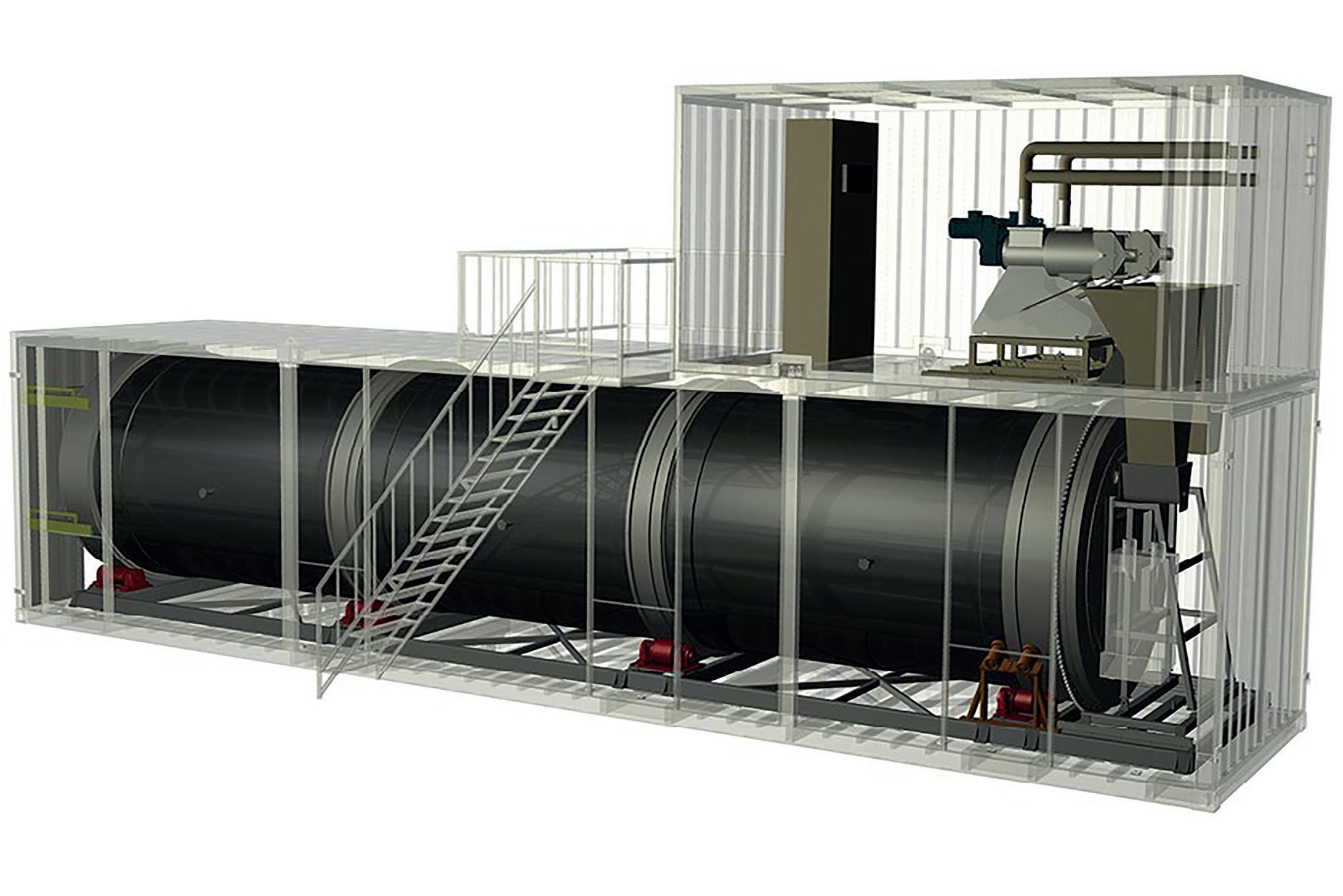

BCS BOUMATIC KOMPOSTER-LØSNING
Vores komposter er en avanceret komposteringstromle, der markant fremskynder aerob gæring. Det skaber det ideelle miljø for aerobe bakteriers vækst og mineralisering af organiske forbindelser. Alt, hvad vi gør, er at hjælpe naturlige bakterier med at udføre deres arbejde - men blot hurtigere!
Der tilføres ingen ekstern varme til systemet til gæringsprocessen. De faste stoffer selvopvarmes til 70
°C+ ved eksoterm aerob gæring i henhold til de europæiske hygiejneforskrifter. Et lavt elektrisk energibehov er nødvendigt for at opnå et ædelt og sundt produkt.
Komposteringssystemet består af en speciel
Heavy Duty- (HD) separator, som separerer faste stoffer ned til et specifikt fugtniveau med en tørstofrate ca. 40 %.

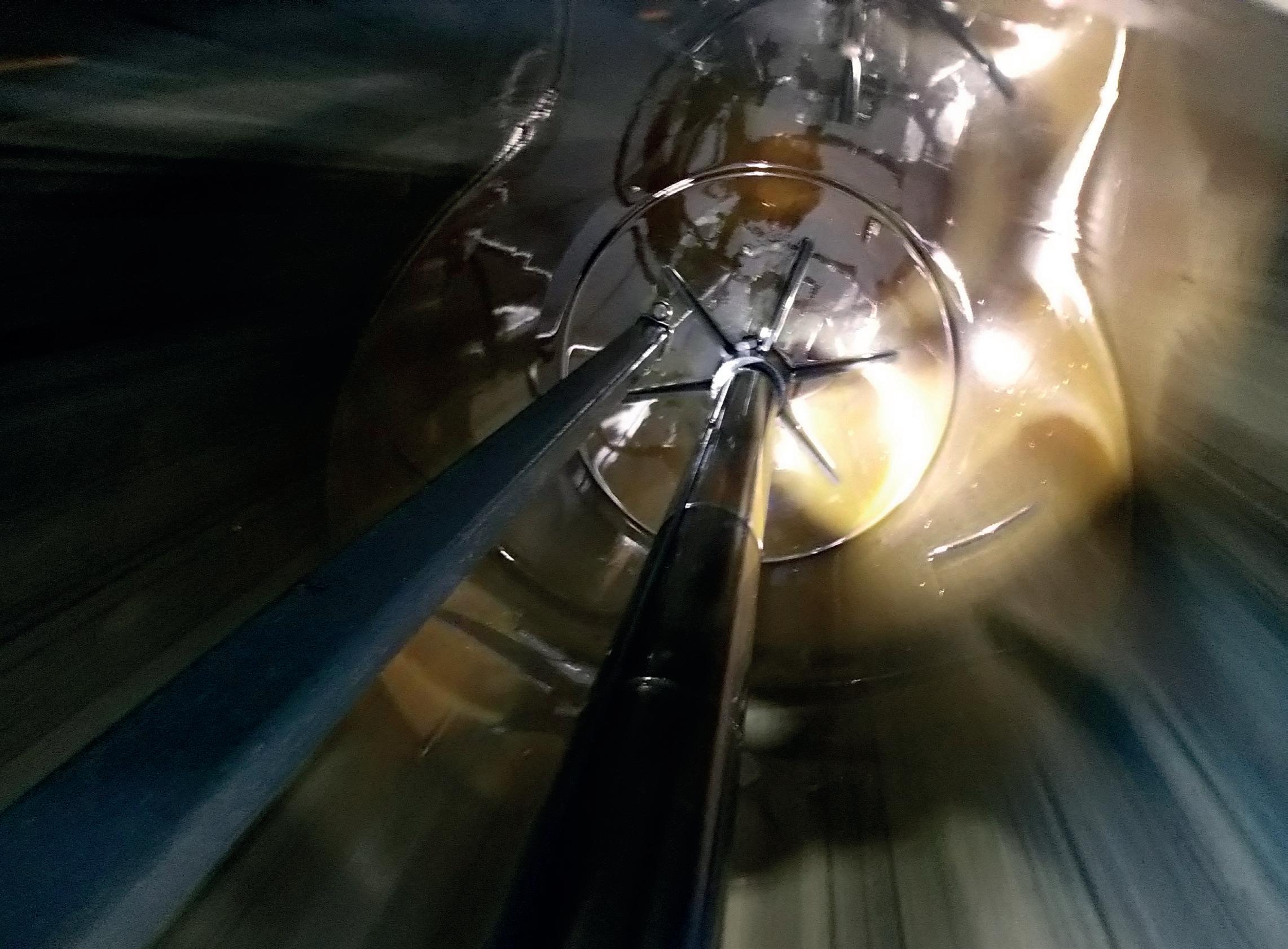

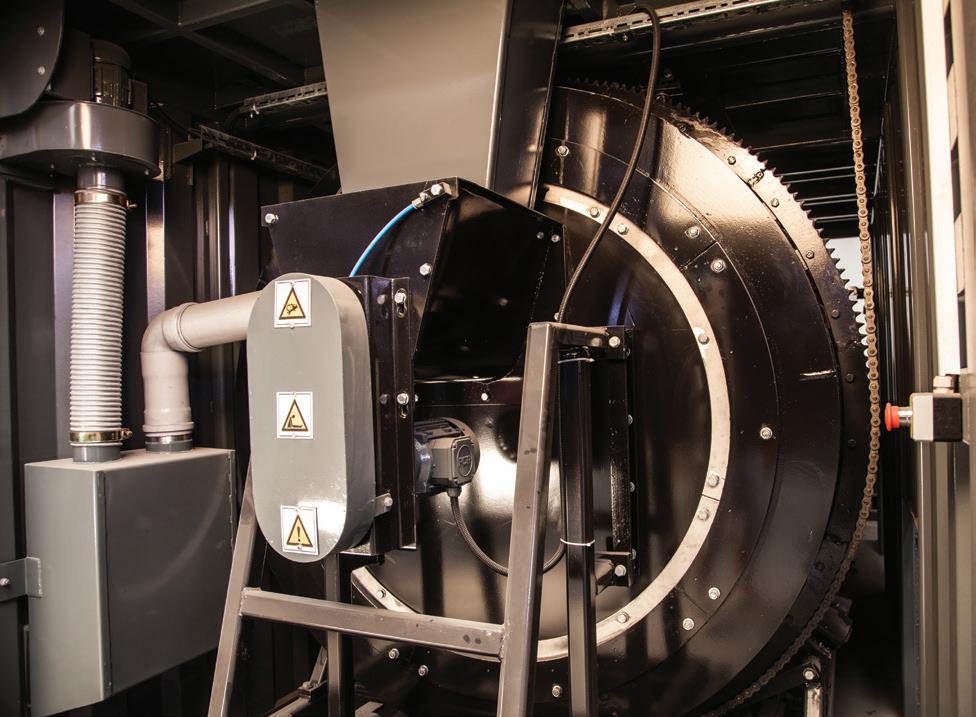

De udskilte faststoffer føres derefter automatisk ind i den specielle polymertromle, hvor de opbevares i 24 til 72 timer. I dette tidsrum justerer systemets edb-styreenhed temperatur, fugtighed og iltniveauer inde i tromlen.

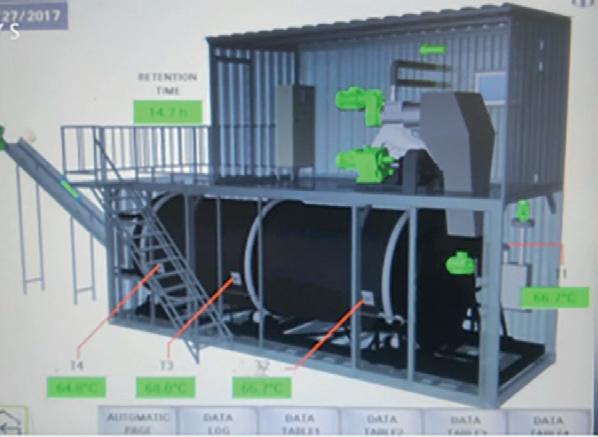

Komposteringsparametre kan nemt overvåges og justeres fra touchscreenkontrolenheden, selv via internettet eller smartphone
Kontrolrum
HD-splitter
HDPE-tromle
Trådløs temperatursonde
Med vores system overholdes EU's hygiejniseringskrav* uden behov for investering i et varmebehandlingssystem. Vi bruger den selvopvarmende gæring til at nå 70 °C, mens vi sporer og registrerer temperaturen. Uanset om du er kompostproducent eller gyllebehandler, kan du stole på affaldskomposteren til dine hygiejniseringsbehov.
Mælkeproducenter er meget bekendt med fordelene ved dybstrøelse med ergonomisk strøelse. Køerne har et sundere liv og giver mere mælk, når de er på dybstrøelse. Korrekt komposteret, fast materiale fra gylle giver fremragende strøelse. Lavt bakterieniveau, fravær af mastitispatogener og tørrere end separerede faststoffer. Det giver dig betydelige besparelser sammenlignet med købt halmstrøelse og mulighed for anvendelse af mere strøelse pr. ko. Men frem for alt elsker køerne det!
BCS 10
BCS 20
BCS 40
BCS 5

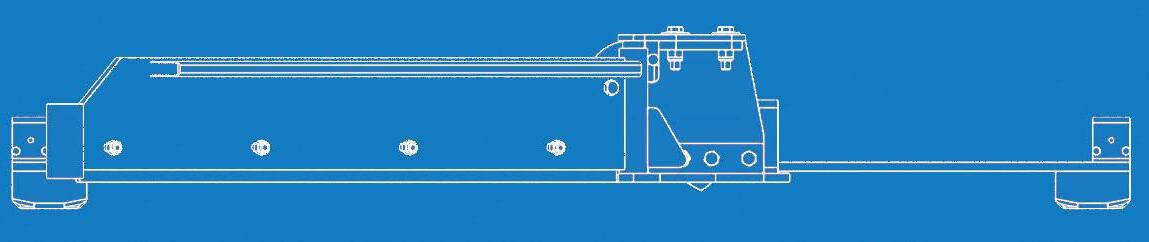

FALCON CROSS

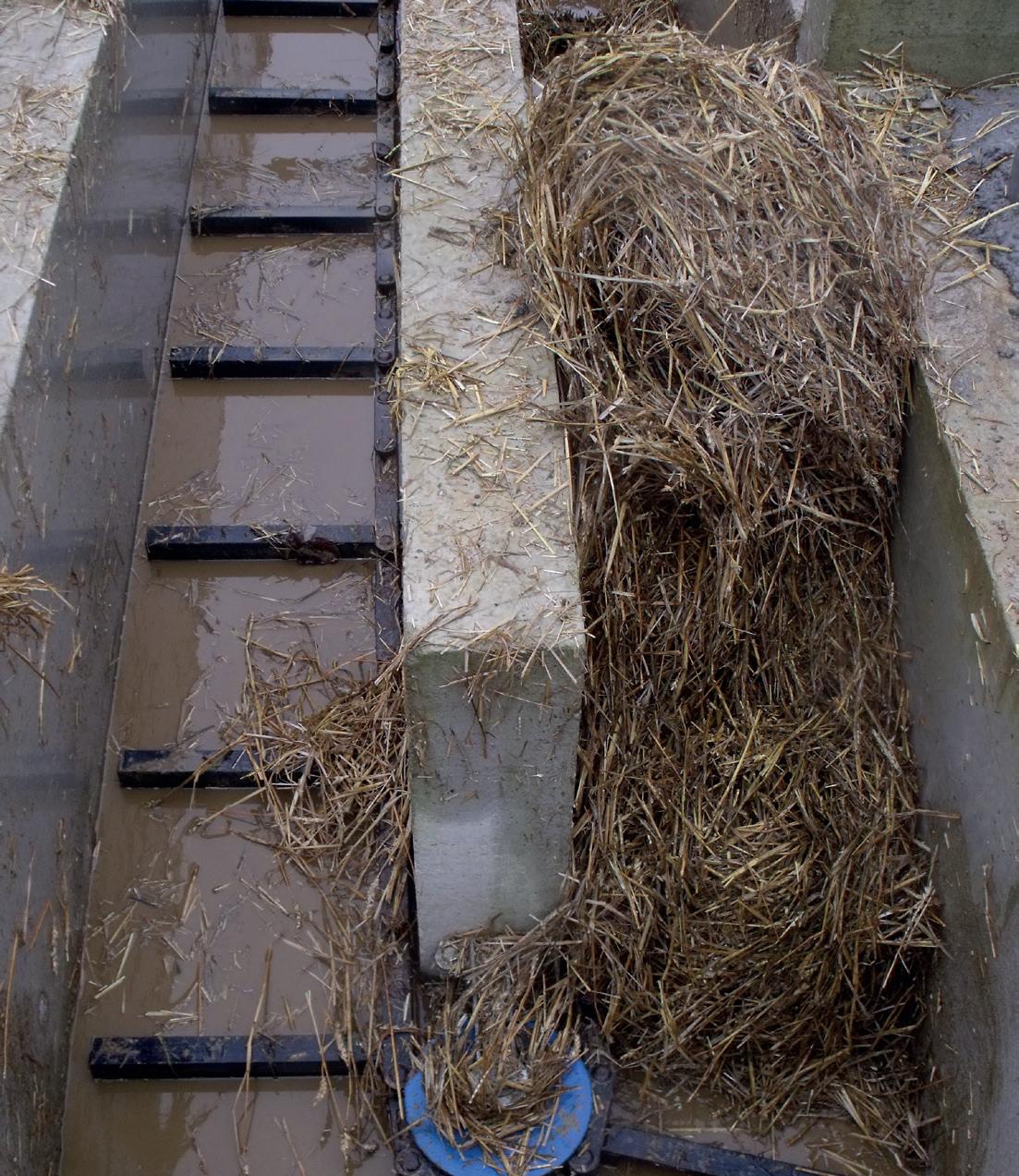

Falcon cross kan skubbe selv de tungeste byrder. I en kanal på 1,15 m for dobbeltrækken eller 0,635 m for enkeltskinnen skubber den gødningen, som skraberen dumper.
Falcon cross anvendes i halmsystemer og kompakte gødningssystemer.

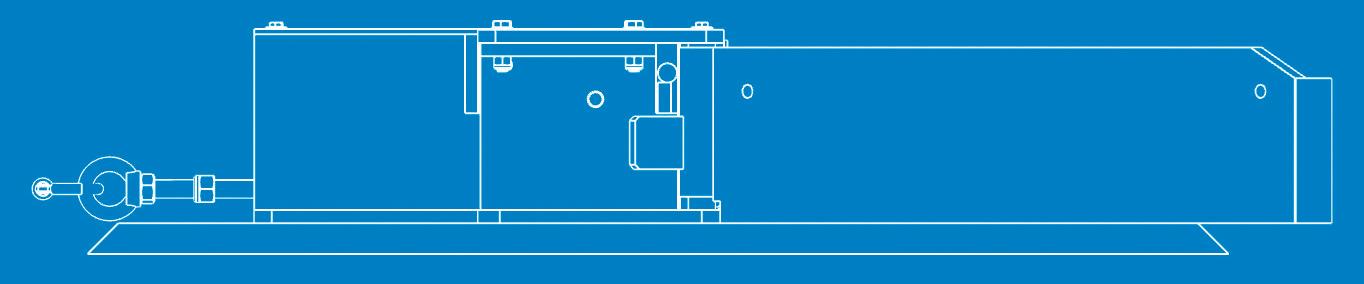

Cylinderen skubber og trækker sig tilbage, hvilket får trækskinnen til at bevæge sig frem og tilbage. Pallerne bevæger sig frem og tilbage, så gødningen kan bevæge sig fremad. Ensrettede kløer placeret i banerne forhindrer gødning i at vende tilbage, når pallerne trækkes tilbage.
Gødningen transporteres helt til møddingen. Den kan supplere elevatoren.

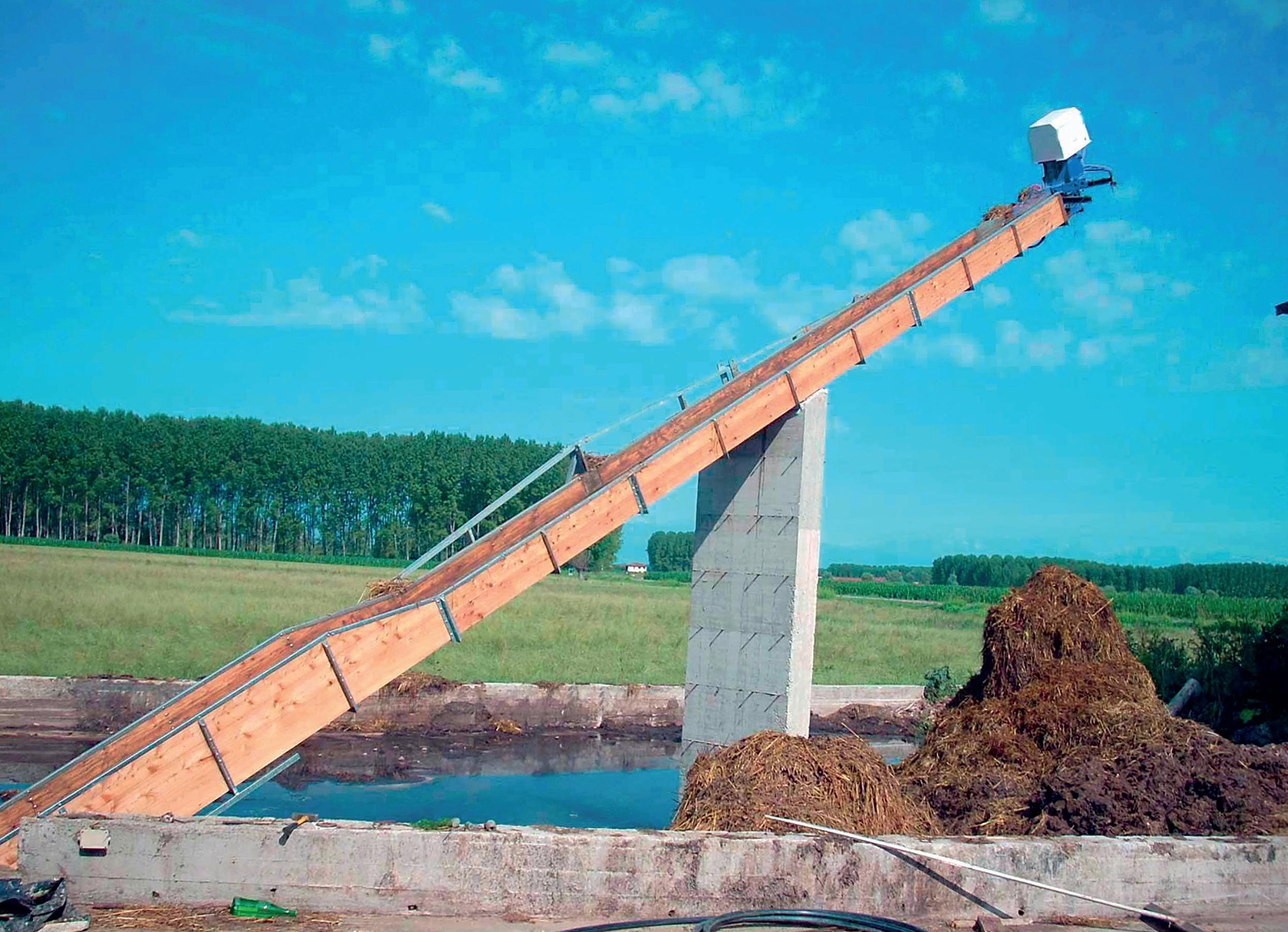

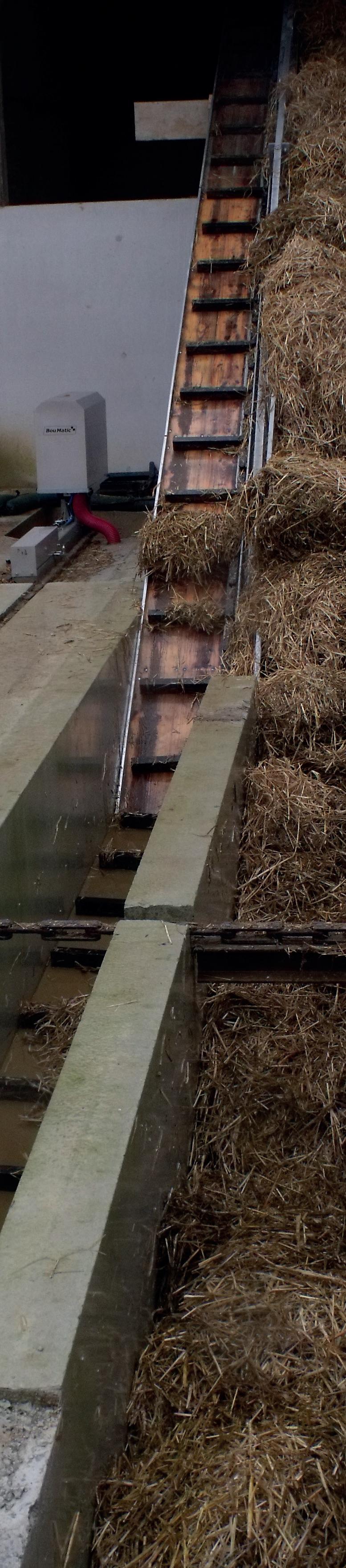

Elevator
BouMatic-elevatoren kan transportere gylle op til 70 m. Den robuste firkantede kæde og pallen er gennemprøvet og kan holde i mange år. Der fås rampemodeller fra 2 til 12 m.
To parallelle render på 0,5 m med afstand fra en midtervæg på 0,2 m.
Drevet er anbragt øverst i rampen for at trække ladningen, og gearkassen belastes derfor mindre.
Drivenhedens effekt er 3 kW. Den 180° vinklede remskive er monteret på en højstyrke-bronzering.
Den placeres for enden af tagrenden og muliggør ubesværet rotation af kæden.
Den kan synkroniseres med skrabere for at automatisere gødningstransport.
(scarico )

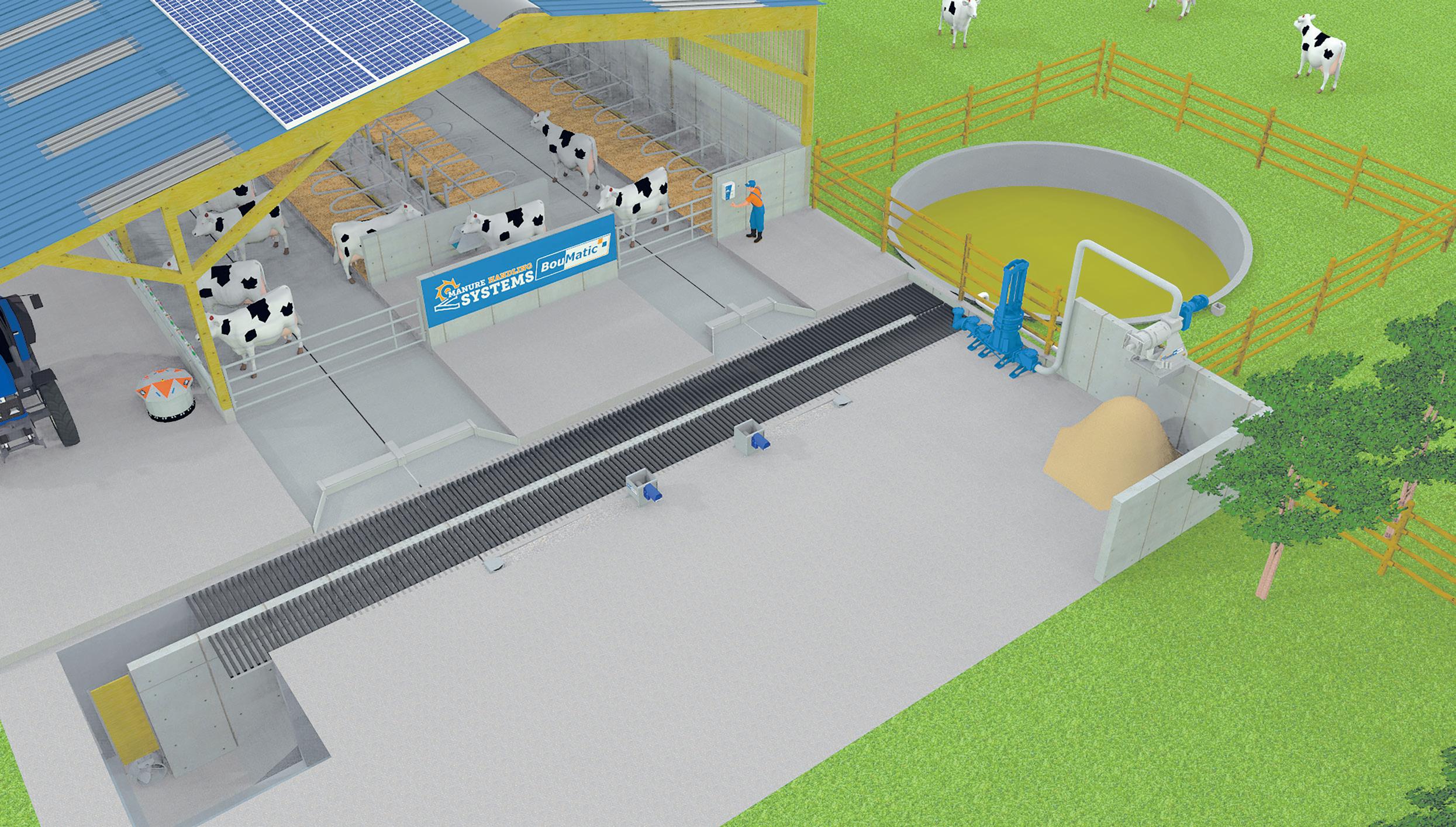

Simulering
EKSEMPEL 1:
Modtagegrav:
To TYPHOON SBC-skrabere (børsteskrabere).
En gyldekanalens opbevarings grav. med AXP-blander.
Gyllen pumpes af stempelpumpen og overføres til separatoren.
Den adskilte faste del opbevares på platformen og den udskilte, flydende del i graven.
EKSEMPEL 2:
Slalommodtagegrav:
To TYPHOON SBC-skrabere (børsteskrabere).
En gyldekanalens opbevarings grav. med AXP-blander.
Gyllen pumpes af stempelpumpen og overføres til separatoren.
Den adskilte faste del opbevares på platformen og den udskilte, flydende del i lagunen.
EKSEMPEL 3:
Hygiejnisering:
Installation med skyllekanal og en modtagegrav for enden med en lodret pumpe til skylning.
Hygiejnisering af gylle med BCS til genbrug af kompost i båse.
En lige TYPHOON-skraber og en "V"-skraber.
Der placeres en blander i den brune vandgrav.
EKSEMPEL 4:
Fast væskeseparation:
Den separerede væskedel løber ned i kanalen og udledes i den cylindriske grav.
I graven er der en pumpe med lodret akse til skylning og en blander til homogenisering af gyllen.
Faststofdelen del skubbes op på platformen.
Den lige Typhoon-skraber er langs fodergangen og
"V"-skraberen er mellem de to båserækker.
PARTNERSKAB FOR SUCCES
Hos BouMatic er vi stolte over vores langvarige relationer med vores brugere rundt om i verden. Vi har som den største privatejede virksomhed i branchen målrettet vores indsats på vores kunder. I alt, hvad vi gør og på ethvert niveau, arbejder vi for dig, for vores succes afhænger af din succes.
VORES FILOSOFI
Vi har helt fra starten været tro mod vores stifteres kerneoverbevisninger.
Disse overbevisninger er stadig vores vejledende principper, efter at vi i dag er være blevet førende inden for industrien.
Dyresundhed
Forpligtelse til videnskabelig forskning
Rentabilitet
Forhandlere og vedligeholdelse
Virksomheden har et globalt forhandlernetværk.
BouMatic tilbyder i kraft af netværket sine kunder både ekspertise og erfaring fra en multinational virksomhed og nærhed til lokale eksperter. Kunden har ved ethvert køb ret til specifikke anvisninger.
Forhandler:
BouMatic A/S Jernvej 2, Skjern 6900
Danmark
T: 0045 75 26 02 11
BouMatic Europe - Belgien Rue Jules Mélotte 31 4350 Remicourt
Belgien
T: 0032 (0) 19 54 42 66
F: 0032 (0) 19 54 55 44
Hjemsted
2001 S Stoughton Rd, Madison, WI 53716
T: (608) 222-3484
F: (608) 222-9314
info@boumatic.com www.boumatic.com
