Racleurs à lisier

GAMME RACLEURS

NOTRE DÉMARCHE ENVIRONNEMENTALE

Par sa vision du management des effluents, BouMatic s’inscrit dans une démarche agro-environnementale.

RÉDUCTION de la pollution atmosphérique grâce à la de fréquence élévée de raclage jusqu’à la séparation de phase. Le phosphore et l’azote sont concentrés dans la phase solide. Cela permet de réduire le rejet dans l’atmosphère de ces deux composants fortement polluants.

DIMINUTION des pollutions olfactives

VALORISATION à 100% du lisier : valorisation de la phase solide en engrais, litière ou composte.

DIMINUTION du taux de CO2 (épandage plus rapide, PM 2,5).

INTRODUCTION

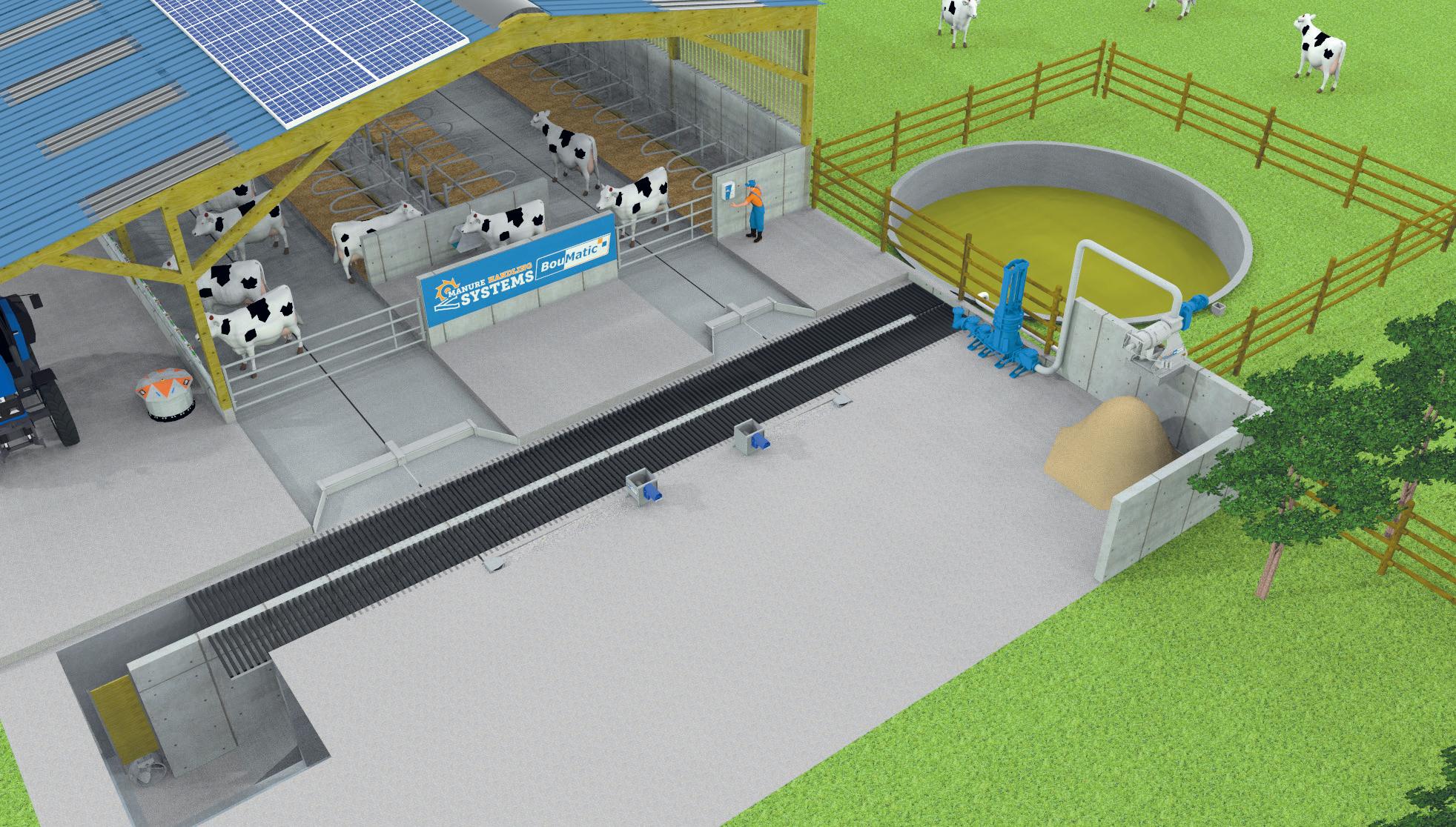

Avec plus de 50 ans d’expérience dans la gestion du lisier, BouMatic est un partenaire incontournable dans le traitement des effluents d’élevage, industrielles et la production d’énergies renouvelables.

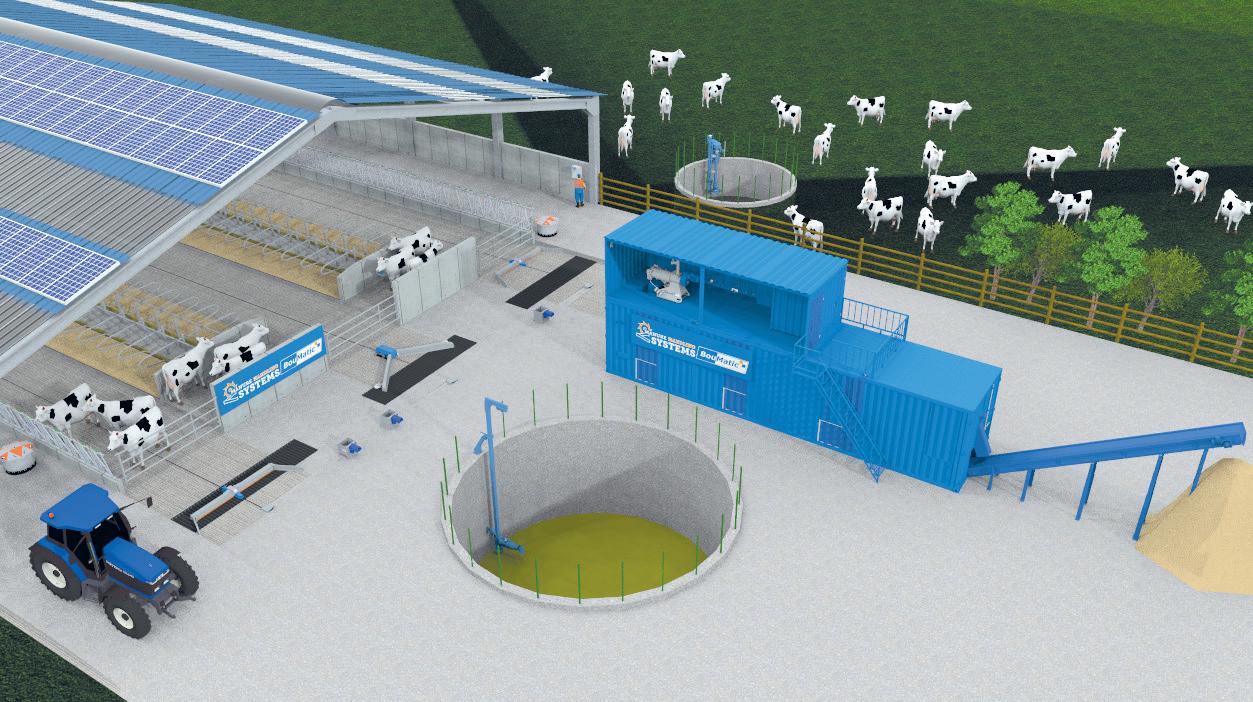

Nous vous proposons une offre complète du raclage jusqu’au traitement final (mixeur – pompe – séparateur de phase).

Afin de réduire les émanations d’ammoniaque, les raclages doivent-être fréquents (80-90 minutes maximum entre deux passages) pour les installations type lisier.

Pour les systèmes type fumier, le nombre de passages devra être réduit à 3 par jour afin d’obtenir un fumier compact stockable dans une fumière. Pour les systèmes semi-pailleux où l’éleveur veut faire des raclages avec des fréquences élevées, le ou les racleurs déverseront dans une fosse où on peut séparer la partie liquide de la partie solide, à l’aide d’une grille.

Vous trouverez, avec l’aide et les conseilles avisés de votre concessionnaire BouMatic, le racleur et le mode d’entrainement qui conviendront le mieux à votre élevage.

Le racleur Falcon à entraînement hydraulique se caractérise par une puissance et une longévité exceptionnelles. Il est destiné aux éleveurs laitiers souhaitant un investissement à long terme.

Avec cet «Hercule» sur votre élevage, vous pouvez compter sur 30 ans d’expérience dans les systèmes de raclage. Il est puissant, sans aucune limite de distance et très facile à utiliser avec une maintenance réduite.

Falcon

Facile à utiliser & solide

› Récupération du fumier solide - idéal pour couchage paillé.

› Fiable - rail UPN avec taquets extérieurs assurant une sécurité totale pour les onglons. Système d’inversion simple et robuste.

› 1 à 6 raclages par jour - avec opérateur présent.

› Puissant - centrale hydraulique mono ou pluri-couloirs.

› Solide – une addition de rails sans limite de longueur.

› Adaptable – racleurs lourds droits ou en V, montage asymétrique possible.

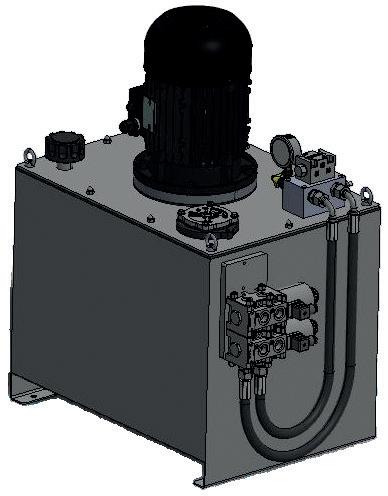

Centrale hydraulique

› Centrale d’une contenance de 100 l d’huile - évite l’échauffement de l’huile.

› 3 centrales disponibles - 1 couloir, 2 - 3 couloirs & 4 - 5 couloirs.

› 1 à 6 raclages par jour - avec opérateur présent.

› Puissant - 5,5 kw.

› Sécurité - niveau d’huile.

Inversion mécanique : simple et efficace.

Centrale hydraulique

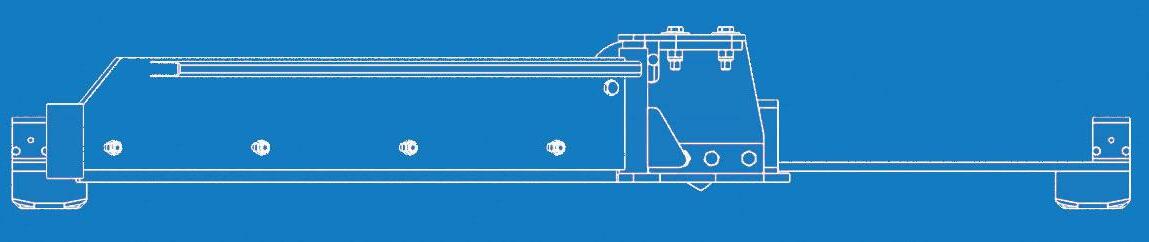

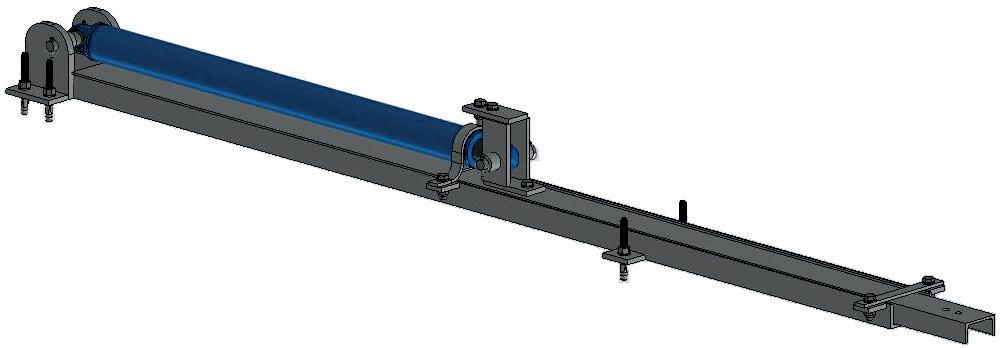

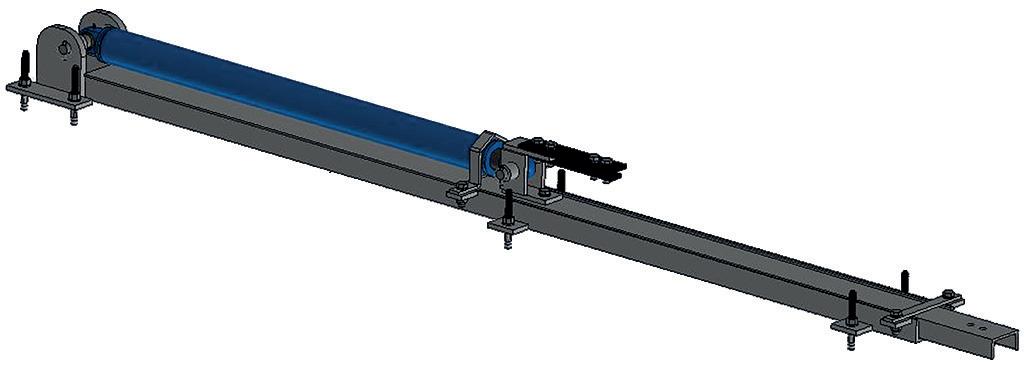

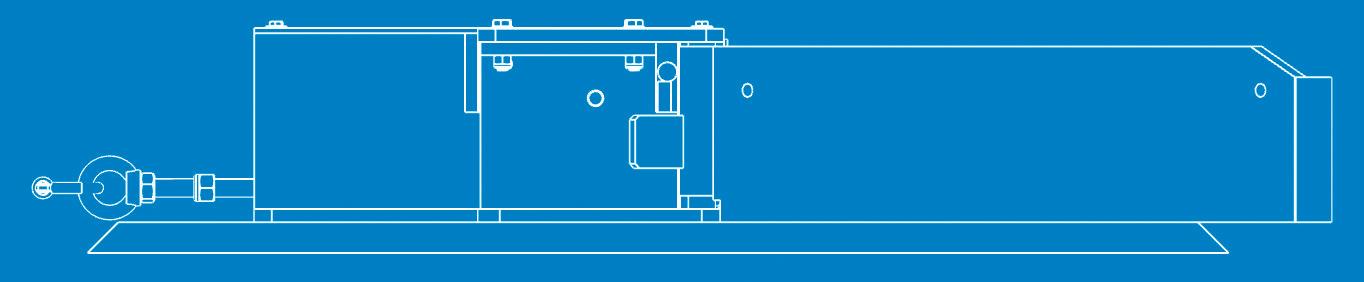

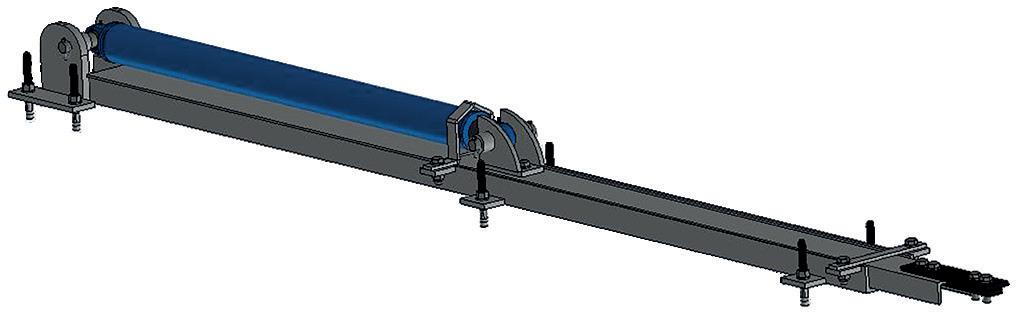

Vérins

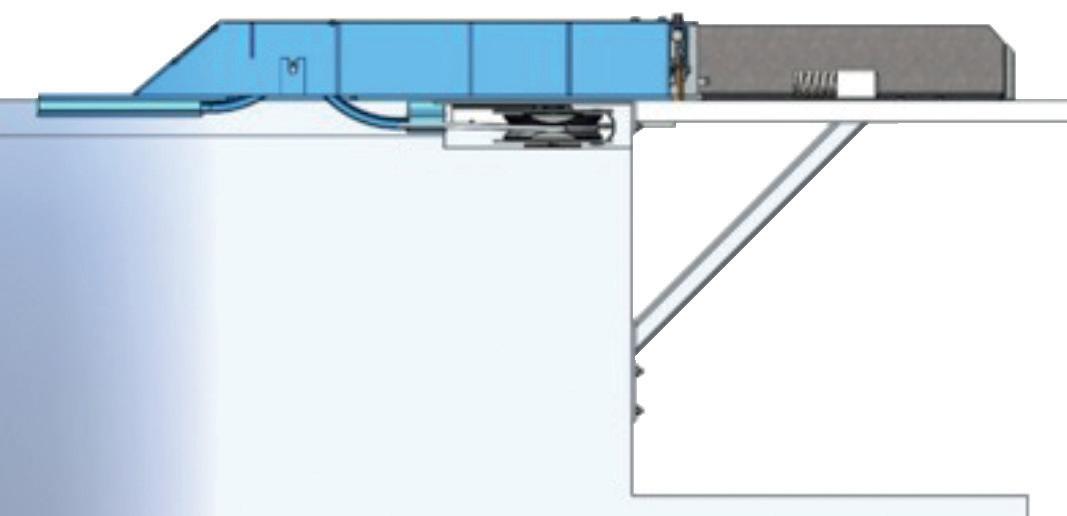

› Surface : Le vérin se trouve en surface. Le châssis sera encastré à 6 cm en dessous du niveau du béton du couloir de raclage. Il pourra être utilisé en poussant ou tirant.

› Encastré : Le vérin est encastré pour une utilisation en version poussante. Le châssis sera encastré à 18 cm en dessous du niveau du béton du couloir de raclage. il sera placé en poussant, c’est-à-dire au départ du couloir de raclage.

› Sous rail : Le châssis du vérin est encastré à 22 cm en dessous du niveau du béton du couloir de raclage pour utilisation en tirant, c’est à dire après la zone de déversement.

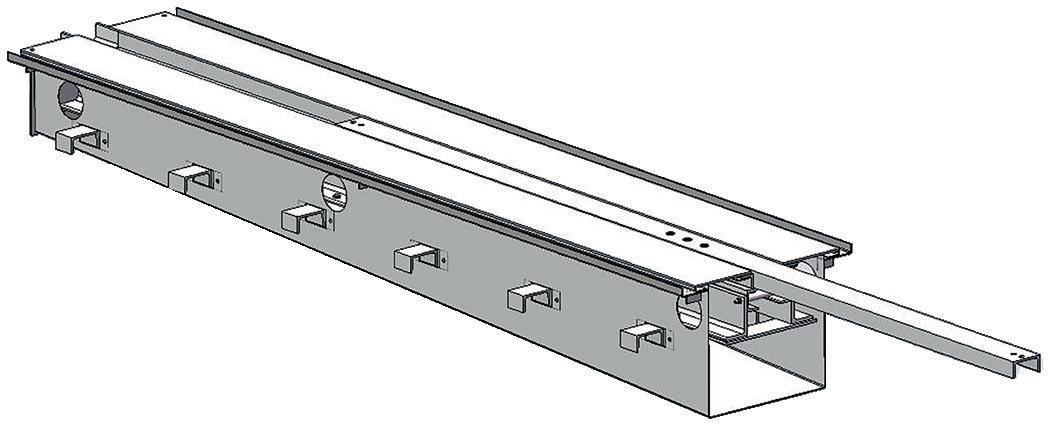

› Coffre : 4 modèles disponibles

• Coffre pour rail de 80 mm

• Coffre pour rail de 100 mm

• Coffre pour rail de 120 mm

• Coffre pour rail de 140 mm

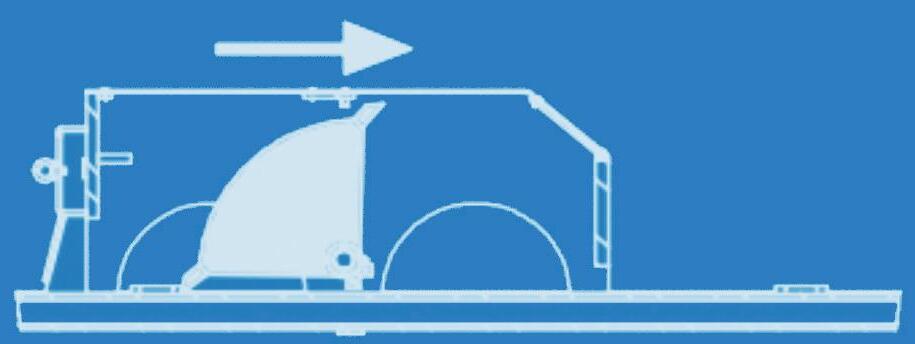

Installation en bout de couloir pour une utilisation en tirant avec ouverture sur la fosse. Nécessite une arrivée d’eau. Le coffre doit être installé du côté de la chute afin que le liquide puisse s’évacuer dans le canal ou sur la fumière.

Rails

› Béton : Le rail dans le béton permet de guider le rail de traction et le racleur. Les dimensions choisies seront en fonction du rail de traction.

› Traction : Deux types.

• Rail avec taquet en surface : un taquet par mètre, utilisation dans le bâtiment. Gros avantage en cas de gel ou sur sol séchant permettant au camembert (racleur) de toujours avancer.

• Rail spécial fumière : il sera utilisé sur la zone de déversement à plat afin de n’avoir aucune gène pour la reprise du fumier avec un tracteur.

Vérin encastré

Vérin sous rail

3 067 mm UPN largeur

2 985 mm

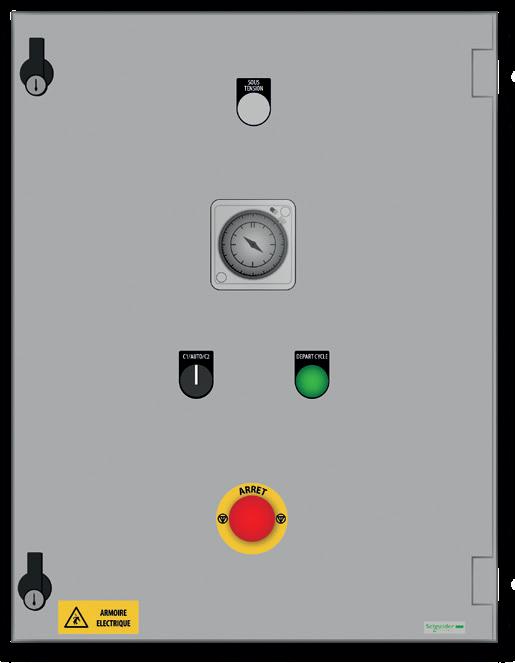

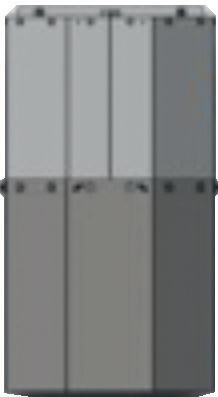

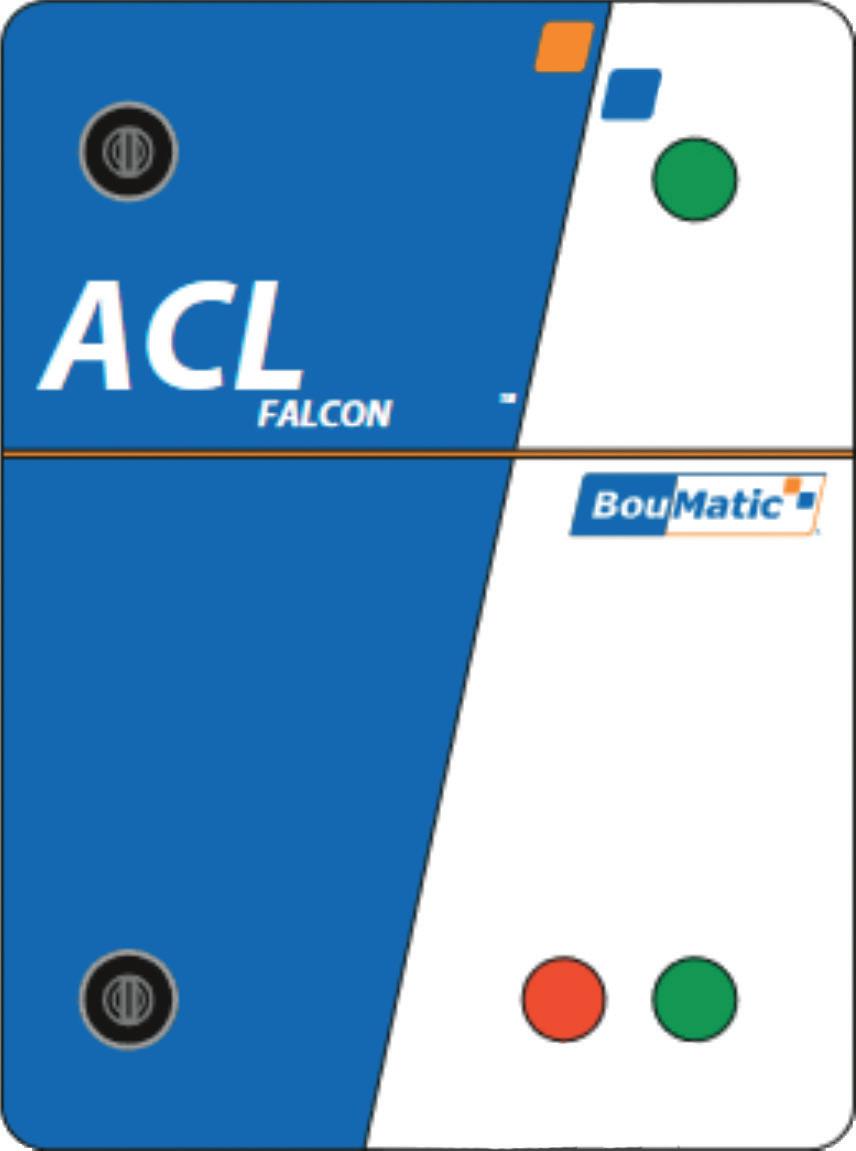

Armoire de contrôle ACL

› Contrôleur : Simple d’utilisation, il en existe 3 versions.

• ACL 1 : peut gérer un couloir

• ACL 3 : peut gérer jusqu’ à 3 couloirs

• ACL 5 : peut gérer jusqu’à 5 couloirs

› Traction : Deux types

• Rail avec taquet en surface : un taquet par mètre, utilisation dans le bâtiment. Gros avantage en cas de gel ou sur sol séchant permettant au camembert (racleur) de toujours avancer.

• Rail spécial fumière : il sera utilisé sur la zone de déversement à plat afin de n’avoir aucune gène pour la reprise du fumier avec un tracteur.

Démarrage manuel

Démarrage automatique MAXI 6/j

Contrôle du niveau d’huile

Contrôle de la température de l’huile

Protection automatique contre le gel

Signal de démarrage du canal transversal

Fonction « Drop in step »

Compteur d’heures de marche

Message d’entretien à des intervalles réguliers

Commande 1 couloirs

Commande jusqu’à 3 couloirs

Commande jusqu’à 5 couloirs

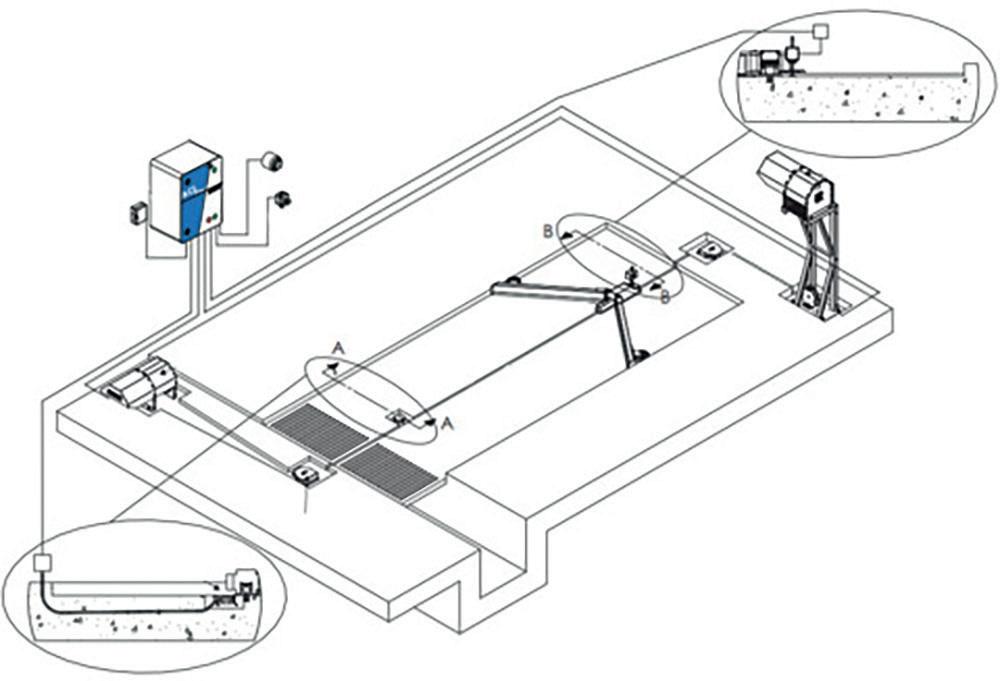

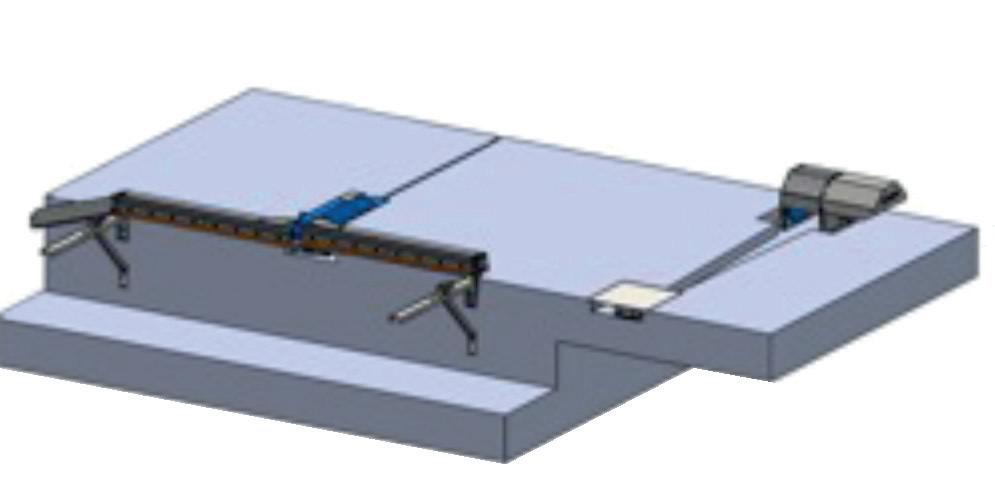

GAMME TYPHOON | RACLEUR À CORDE

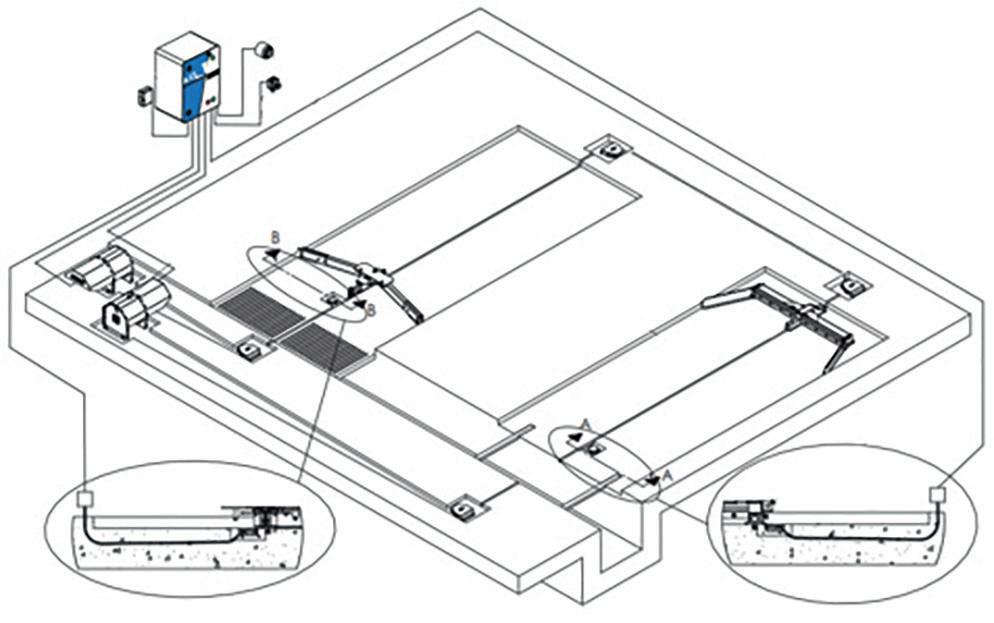

Le racleur Typhoon est la solution simple pour le raclage des couloirs en condition lisier ou semi-pailleux. Polyvalent et élaboré, il assure un parfait nettoyage par des raclages fréquents.

Le racleur à corde Typhoon est la solution la plus simple et efficace dans un bâtiment bovins laitiers.

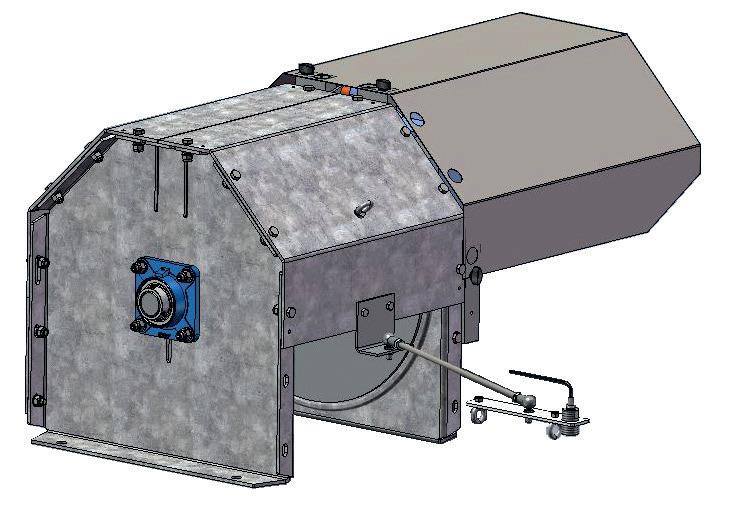

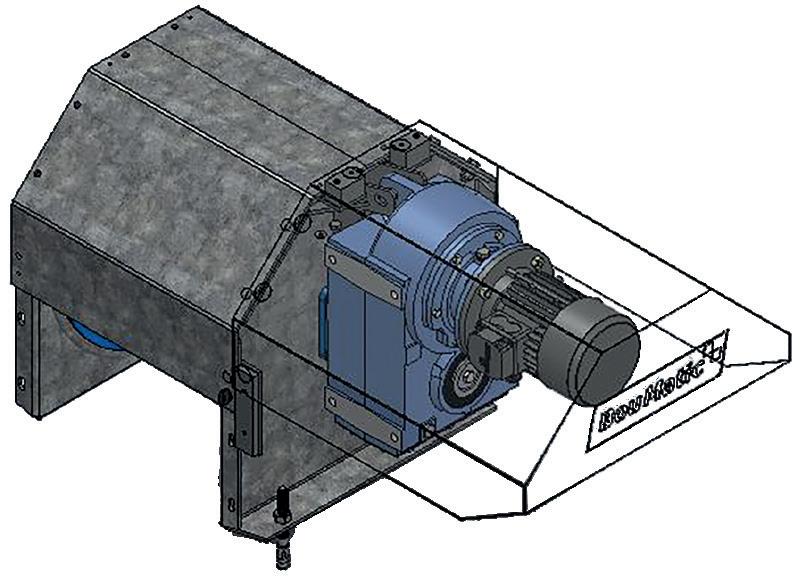

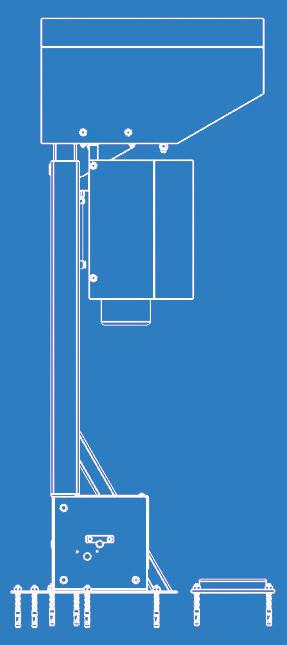

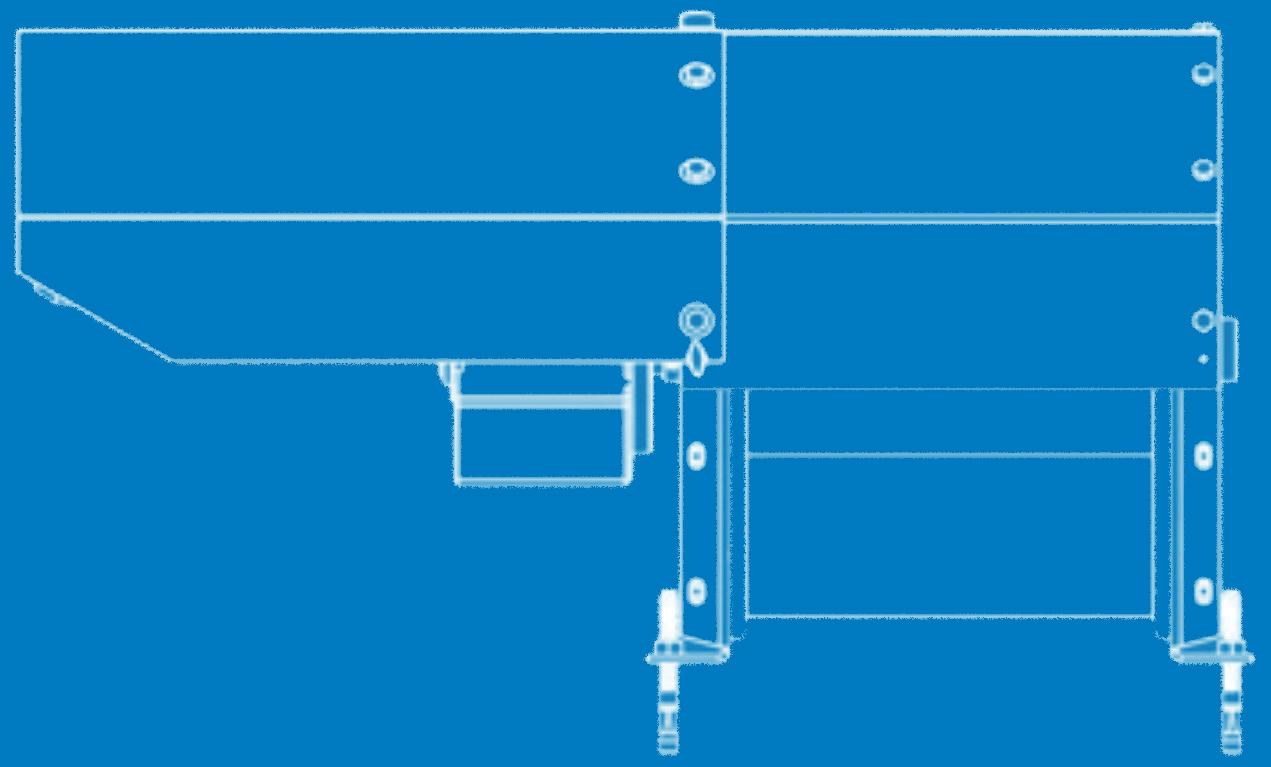

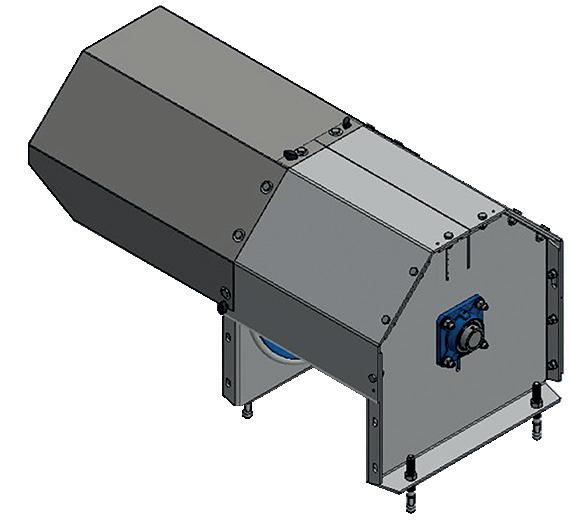

Treuil

› Puissance moteur : de 0.55 kw ou 0.75 kw pour une consommation d’énergie limitée.

› Treuil :

• Un seul modèle de grande capacité pouvant enrouler jusque 200 m de corde.

• Supporté par deux roulements pour une plus grande longévité et moins d’effort pour le réducteur.

• Centre de 8 mm d’épaisseur éprouvé à la compression

Potence

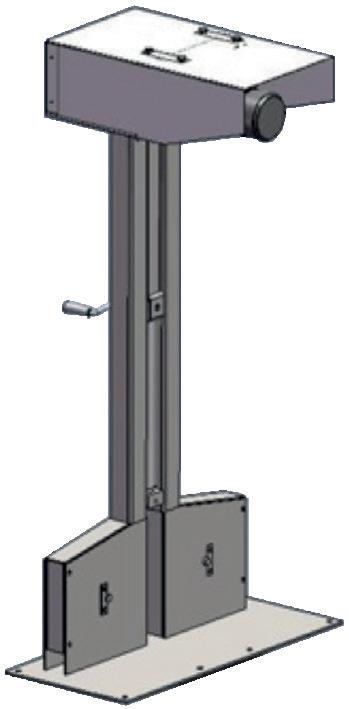

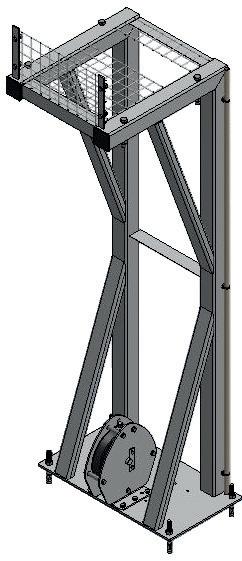

› Potence au sol : La potence permet de gagner de la place et de surélever le treuil à 2m du sol. La poulie verticale est incluse, ainsi que la protection d’accès au treuil.

› Potence avec protection : En option, on peut ajouter une protection sur la potence. Cette protection sécurise l’accès à la corde et évite les éclaboussures de lisier autour de la potence. Deux modèles sont disponibles.

› Potence murale : Cette potence inclut une poulie verticale et sera fixée au mur afin d’accueillir le treuil.

Poulies

Les poulies ont été étudiées pour travailler dans des milieux abrasifs tel que le sable et pouvoir ainsi opérer la maintenance à moindre frais. Il y existe 3 types de poulies :

› Horizontale :

• Poulie de diamètre 250 mm.

• Axe de 25 mm.

• Double rangée de roulement.

• 2 joints ““spi”” pour protéger les roulements.

• Un minimum de distance de 2.5 m entre le treuil et la poulie est recommandée.

Les poulies horizontales ou verticales d’un diamètre de 250 mm, ne nécessitent pas d’entretien. Elles sont montées sur roulement avec joint “spi” type TP ce qui leur permet de travailler en milieu sableux avec un entretien réduit

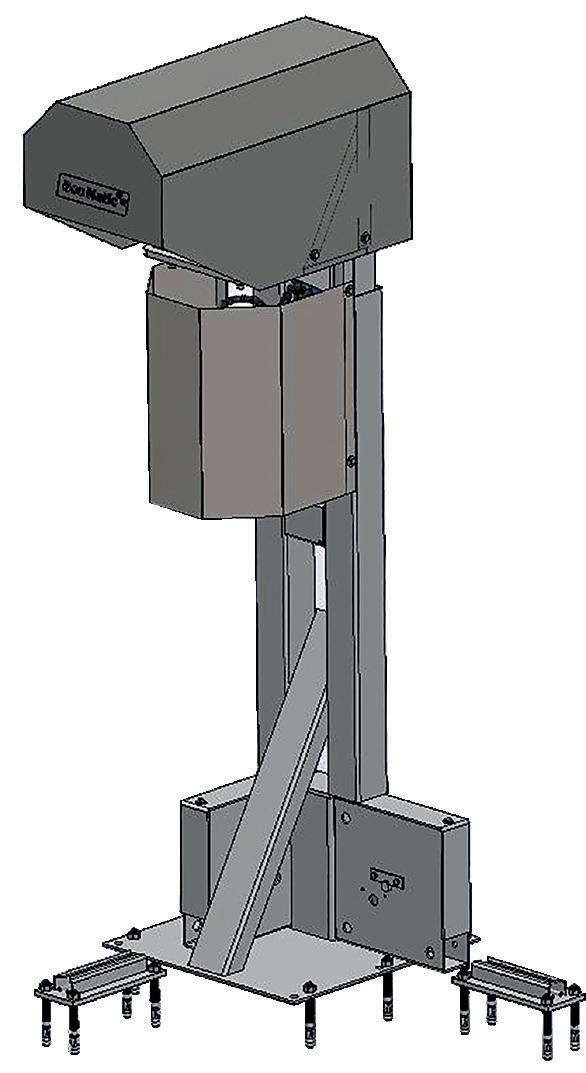

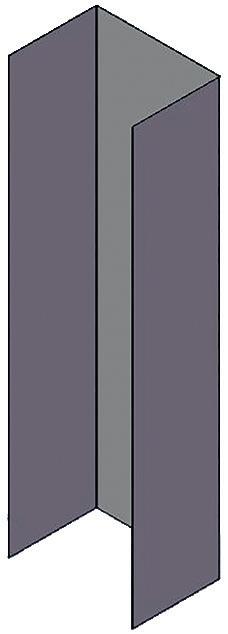

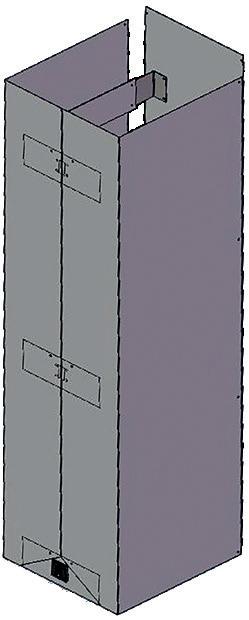

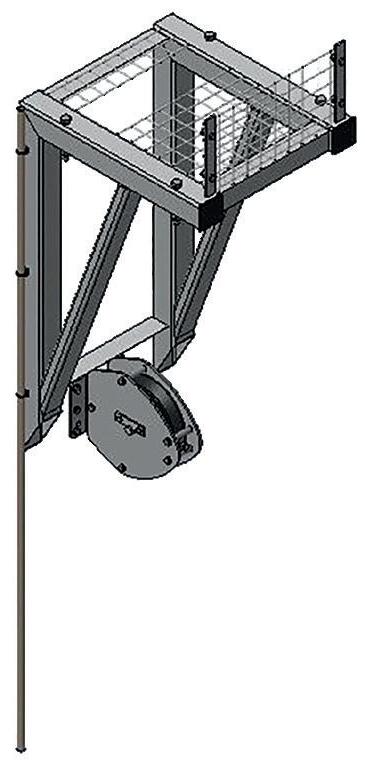

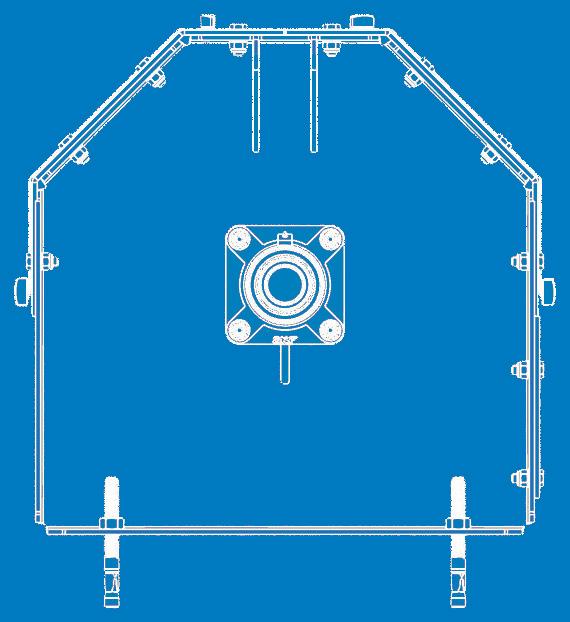

POTENCE AVEC PROTECTION

Couvre l’arrière et les deux côtés de la potence

POTENCE AVEC PROTECTION Couvre les 4 faces de la potence

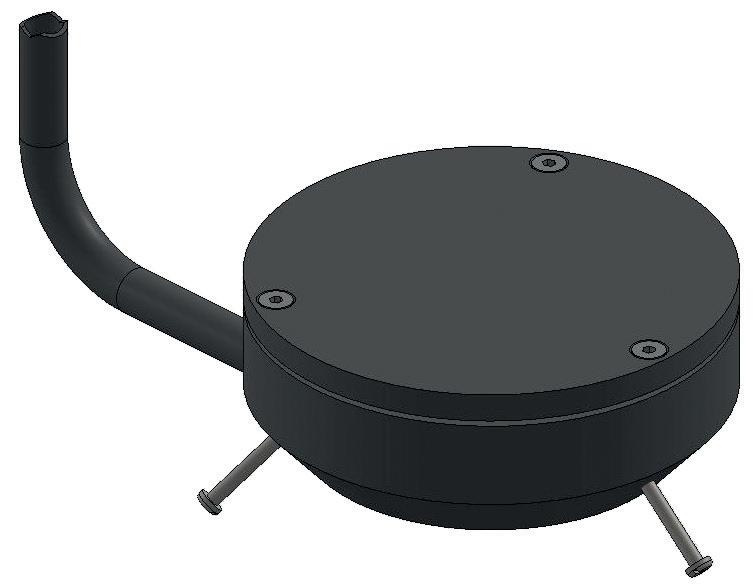

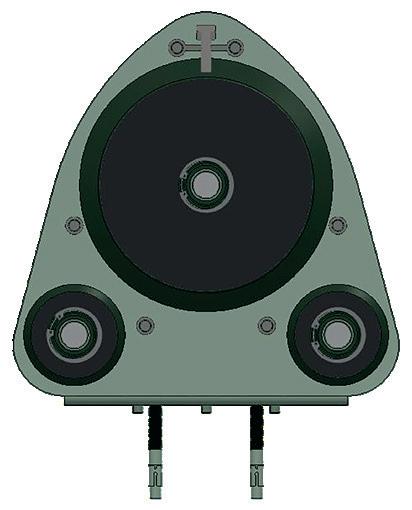

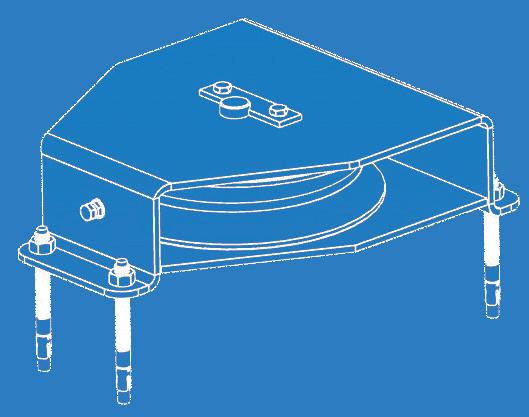

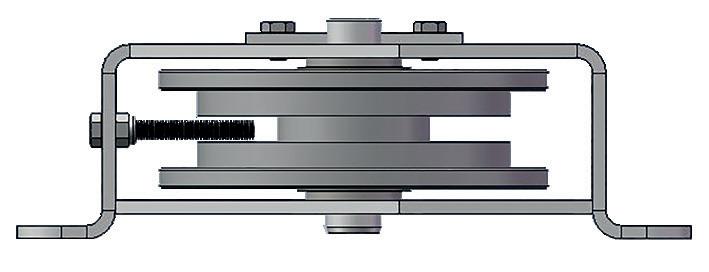

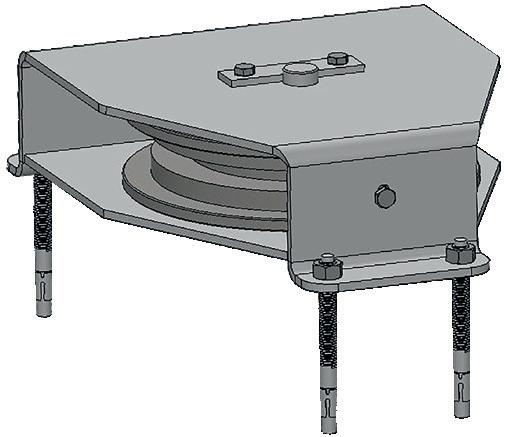

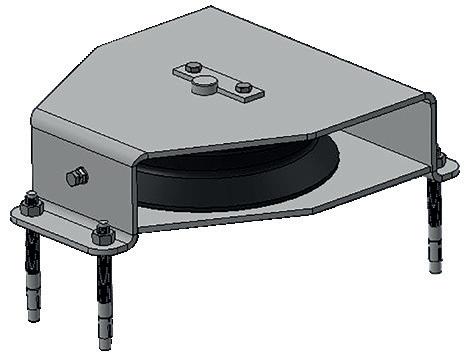

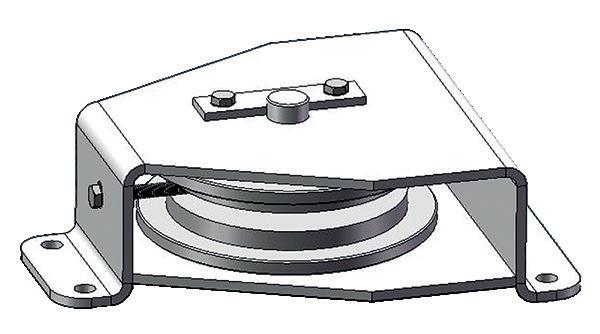

Poulie horizontale

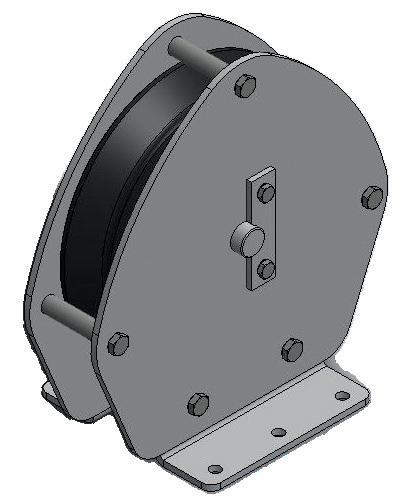

› Verticale :

• Poulie de diamètre 250 mm.

• Axe de 25 mm.

• Double rangée de roulement.

• 2 joints ““spi”” pour protéger les roulements.

• Utilisation avec potence au sol ou potence murale. Les poulies horizontales ou verticales d’un diamètre de 250 mm, ne nécessitent pas d’entretien. Elles sont montées sur roulement avec joint “spi” type TP ce qui leur permet de travailler en milieu sableux avec un entretien réduit.

› Guide corde : Cette poulie sera utilisée lorsque le treuil est disposé au sol directement après la rainure. Lors de l’enroulement, la corde se range sur le tambour, de gauche à droite et de droite à gauche. Cette poulie évitera que la corde ne touche les bords de la réservation et ainsi se couper.

• Poulie de diamètre 250 mm.

• Axe de 25 mm.

• Double rangée de roulement.

• 2 joints “spi” pour protéger les roulements.

Mini 2 500mm

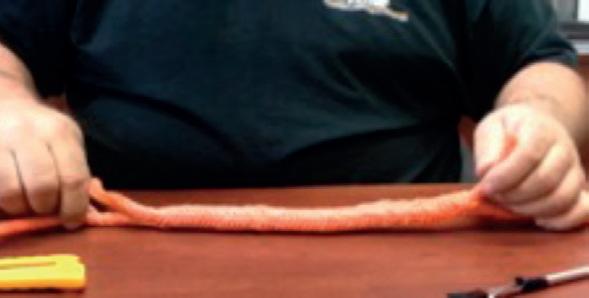

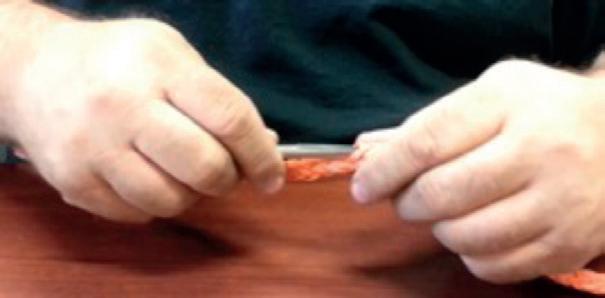

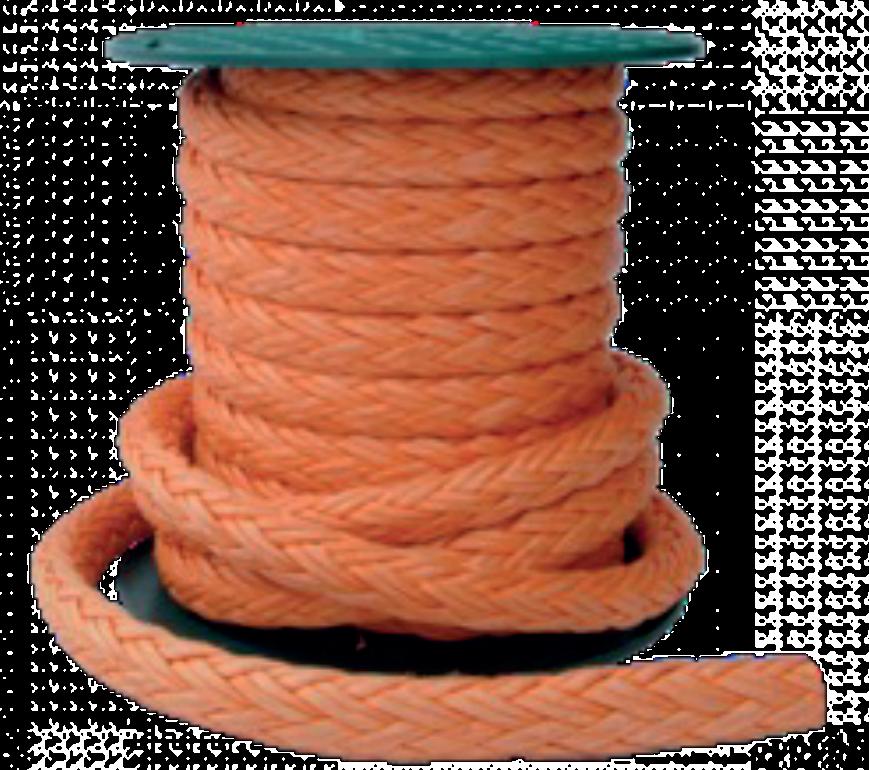

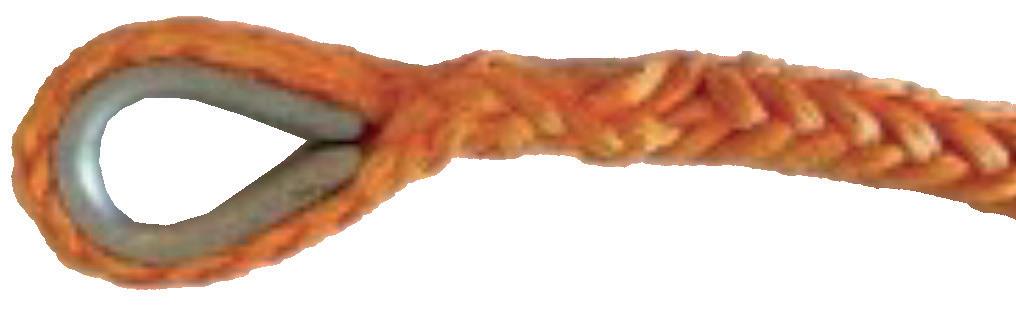

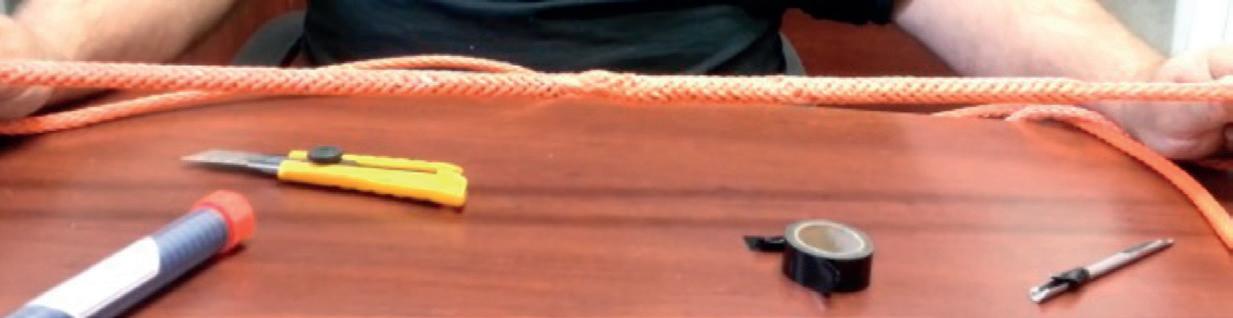

Corde

La corde de type DYNEEMA offre une résistance exceptionnelle. Contrairement au câble inox ou acier, l’éleveur pourra réparer la corde en cas de rupture avec une aiguille. De plus il est possible de faire des boucles afin d’attacher le racleur à la corde.

• 10 mm : résistance à la traction 10.8 T.

Disponible en rouleau de 1, 200, 500 et 1000 m.

• 12 mm : résistance à la traction 16.5 T.

Disponible en rouleau de 1, 200, 500 et 1000 m.

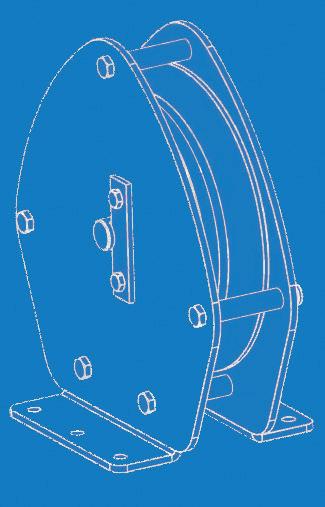

Poulie verticale

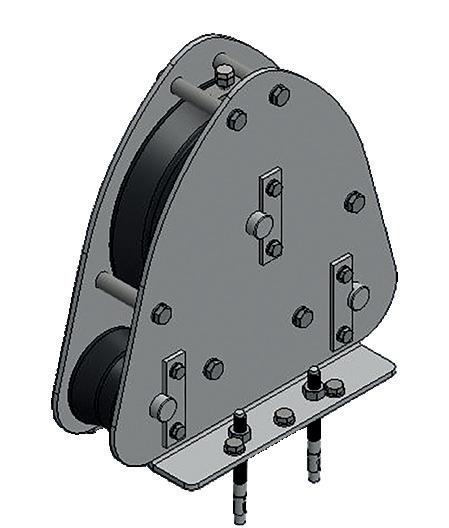

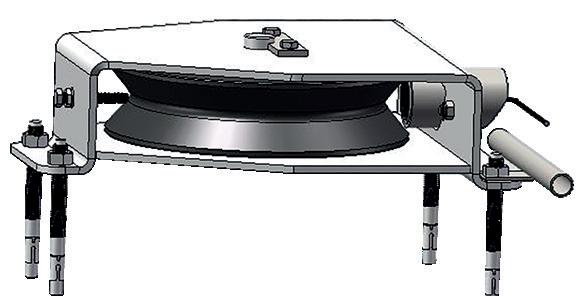

Poulie guide corde

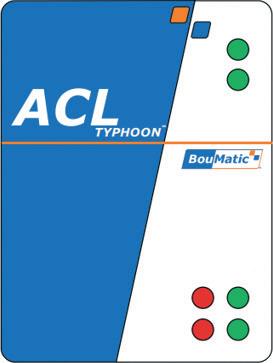

Armoire de contrôle ACL

Les armoires de contrôle ACL possèdent de multiples fonctions vous rendant les tâches quotidiennes plus faciles.

FONCTIONS ACL TYPHOON ACL TYPHOON +

Démarrage / arrêt manuel sur la façade du contrôleur

Jusqu'à 24 démarrages automatiques par jour

Protection automatique contre le gel

Signal de démarrage du canal de reprise

Déversement du lisier par étapes dans le canal de reprise

Indicateur du total des heures de fonctionnement

Message de rappel d'entretien A, à réaliser par l'exploitant

Horloge temps réel

Passage automatique entre heure d'été et d'hiver

Sélection du nombre de lancements d'un cycle

Sirène se déclenchant à chaque démarrage

Position de parking alternative

Fonction de chien mécanique (boîtier de commande en option)

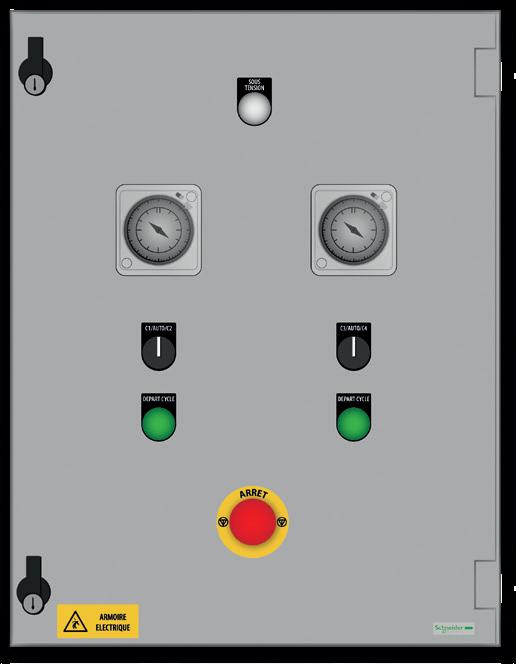

Armoire de contrôle SBC

Le contrôleur SBC est spécialement conçu pour les racleurs à brosses. Pour éviter l’accumulation de lisier entre la brosse et les volets, le racleur s’arrête et recule afin de reprendre le lisier accumulé entre la brosse et les volets. Ce temps est ajustable. Cette fonction garantit un état de propreté optimal des brosses et donc une meilleure efficacité.

FONCTIONS SBC

Démarrage / arrêt manuel sur la façade du contrôleur

Jusqu'à 24 démarrages automatiques par jour 

Protection automatique contre le gel 

Signal de démarrage du canal de reprise

Déversement du lisier par étapes dans le canal de reprise 

Indicateur du total des heures de fonctionnement

Horloge temps réel

Passage automatique entre heure d'été et d'hiver 

TRITON 13 | LA SOLUTION CHAÎNE

Le racleur Triton 13 est la solution simple pour le raclage des couloirs en conditions lisier liquide ou pailleux. Polyvalent et élaboré, il assure un parfait nettoyage par des raclages adaptés aux conditions. C’est le racleur à chaîne qui s’adapte à toutes les situations.

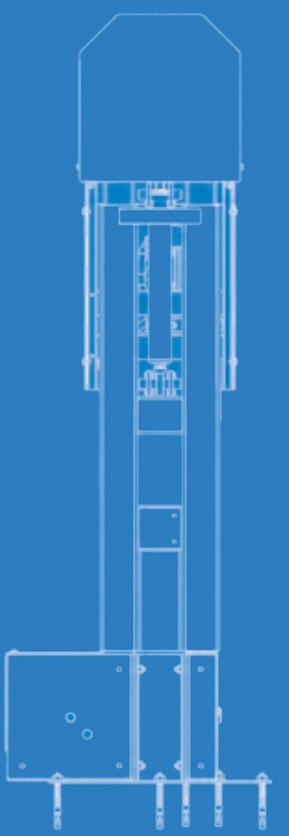

L’entraînement

› Moteur : 1,1 kw

› Groupe hydraulique : 0,55 kw

› Tension de chaîne automatique ou manuel

› Poulie entrainement en « hardox »

› Guide de chaine

› Utilisé entre deux couloirs ou en angle

› Le moteur se trouve en hauteur, ce qui garantit une protection pour les animaux et les intempéries.

Poulie

› Horizontale : La poulie d’un diamètre de 250 mm est montée sur deux rangées de roulement avec deux joints ““spi”” afin de garantir une étanchéité et longévité de ces derniers. La poulie est en inox.

Chaîne

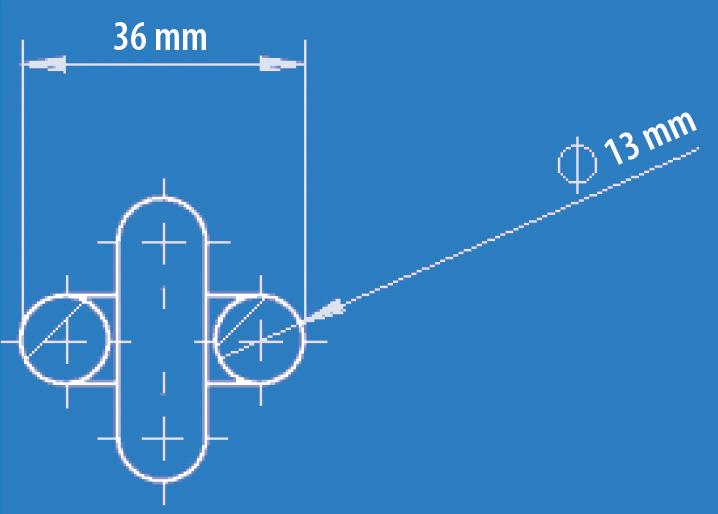

› Chaîne de 13 x 36 mm :

• Résistance 22 T

• Poids : 3,8 kg / m

• Calibrée

• Trempage spécial

• Limite de 200 m de chaîne par réducteur

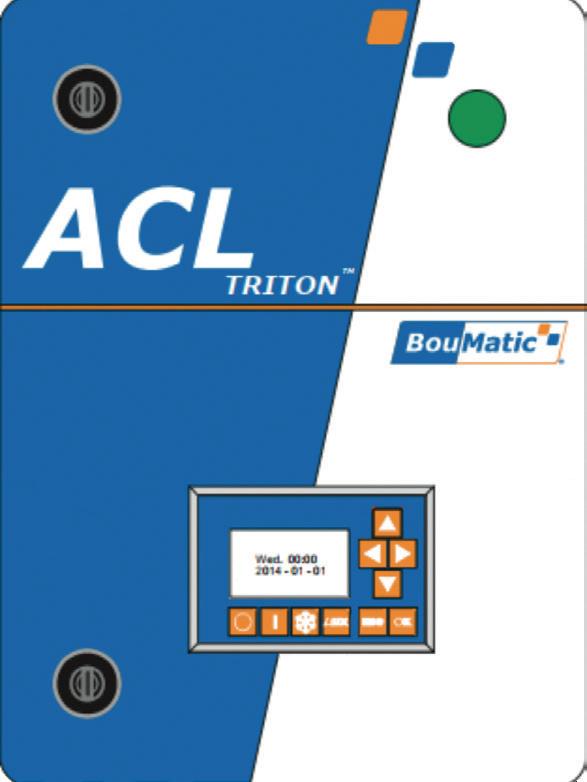

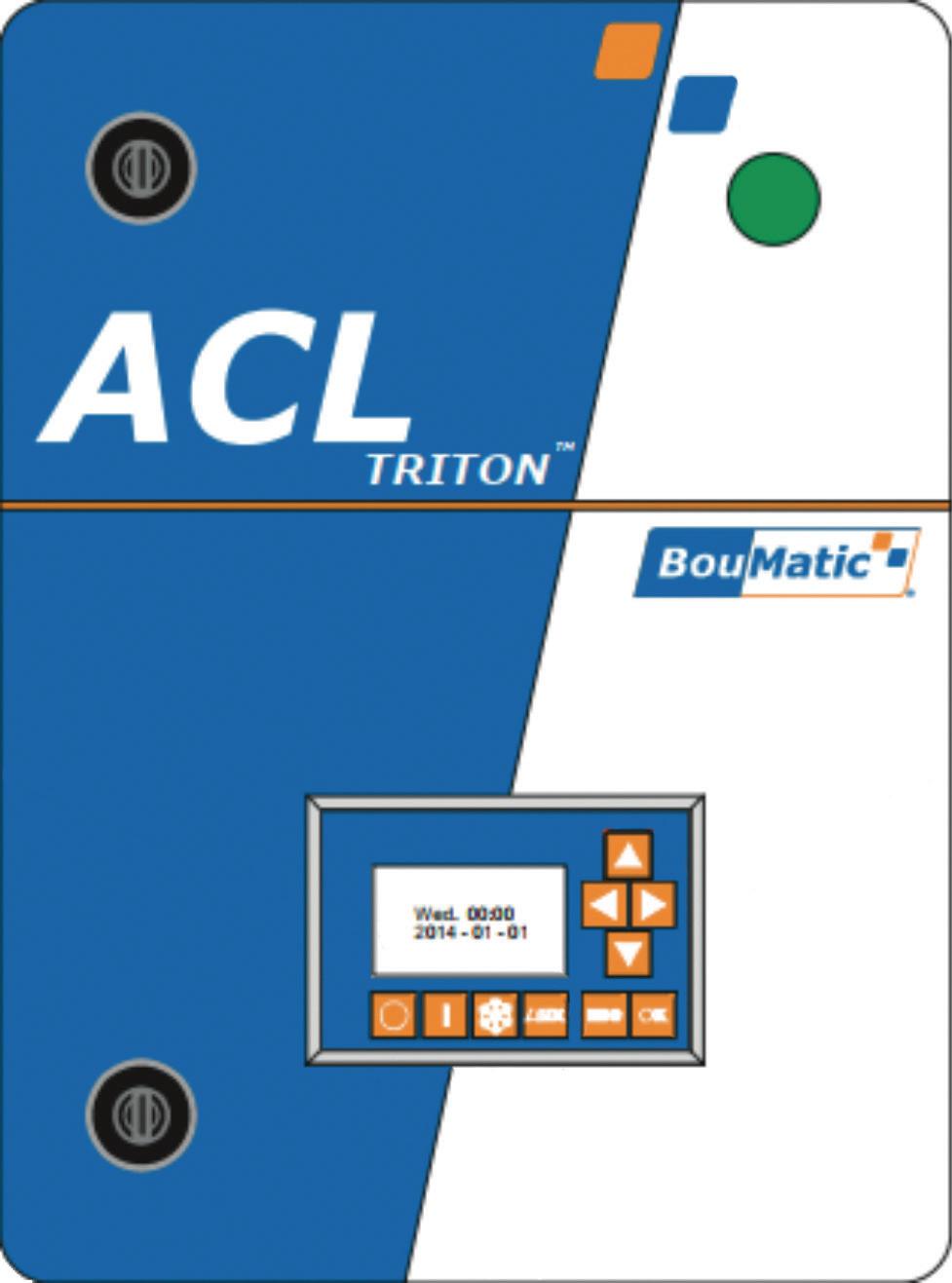

Armoire de contrôle ACL

Armoire la plus complète du marché, vous avez de multiples possibilités pour vous soulager des tâches quotidiennes.

FONCTIONS TRITON13

Démarrage / arrêt manuel directement sur la façade du contrôleur 

Jusqu'à 24 démarrages automatiques par jour 

Option de parking irrégulier à des heures prédéterminées 

Fonction de chien mécanique 

Fonction antigel automatique 

Signal de démarrage du canal transversal 

Déversement du lisier par étapes dans le canal transversal 

Tendeur de chaîne automatique 

Totalisateur d’heures d’exploitation 

Message concernant le service A, réalisable par l’éleveur 

Message concernant le service B, à confier au technicien de maintenance BouMatic 

Horloge en temps réel 

Passage automatique entre l’heure d’été et d’hiver 

Multi-tas 

Sirène qui annonce chaque démarrage 

Réduction de moitié de la vitesse dans un maximum de 3 zones définies par l’utilisateur 

Encodeur pour la position du racleur 

Possibilité de changer la vitesse standard 

Le racleur à chaîne Triton XLM 10 est la réponse pour une solution simple et fonctionnelle pour un raclage fréquent tant en couloir béton qu’en caillebotis.

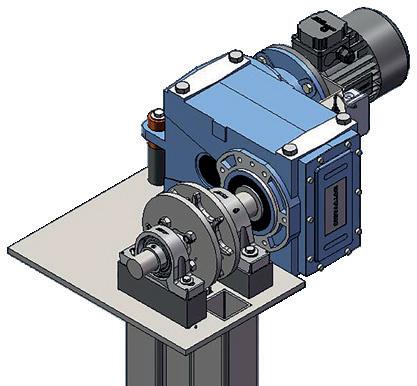

Groupe d’entraînement

› Groupe d’entraînement :

• Moteur 0,75 kw

• Tension de chaîne manuel

• Entrainement renforcé

• Poulie entrainement en « hardox »

• Guide de chaine

• Utilisé entre deux couloirs ou en angle

Poulie

› Horizontale STD : Poulie robuste en acier montée sur châssis

• Double rangée de roulement

• Double joint ““spi””

• Axe de 25 mm

• Décrottoir réglable

• Diamètre 250 mm

› Horizontale HD : Poulie robuste en HD composite montée sur chassis

• Double rangée de roulement

• Double joint ““spi””

• Axe de 25 mm

• Décrottoir réglable

• Diamètre 350 mm

Chaîne

› Chaîne de 10 x 32 mm :

• Résistance 13 T

• Poids : 2,25 kg / m

• Calibrée

• Trempage spécial

• Limite de 200 m de chaîne par réducteur

Armoire de contrôle ACL

FONCTIONS TRITON13

Démarrage/arrêt manuel sur la façade du contrôleur 

Jusqu'à 24 démarrages automatiques par jour 

Protection automatique contre le gel

Signal de démarrage du canal de reprise

Indicateur du total des heures de fonctionnement

Message de rappel d'entretien A, à réaliser par l'exploitant

Message de rappel d'entretien B, à réaliser par un technicien SAV BouMatic

Horloge temps réel

Passage automatique entre heure d'été et d'hiver

Sirène se déclenchant à chaque démarrage 

Fonction de chien mécanique (boîtier de commande en option)

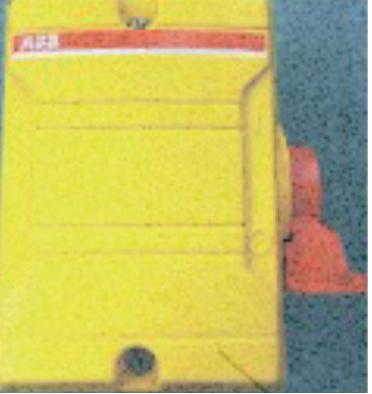

TYPES DE FIN DE COURSE

Différents types fin de course sont proposés, ils arrêteront l’installation ou auront un rôle d’inversion du racleur. En fonction du montage de l’installation, nos concessionnaires vous aideront à définir les fins de courses les plus appropriées.

Types de fin de course

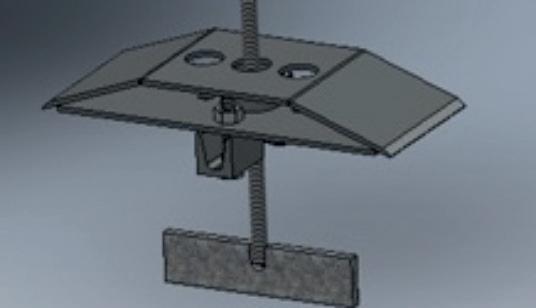

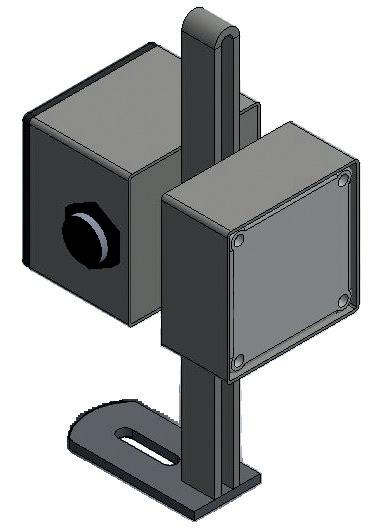

› Aériens : Fins de course à fixer au sol. Il garantira l’arrêt du racleur en position parking ou à l’inversion. Grâce à son design, le capteur est protégé.

› Béton : Fins de course à sceller dans le béton. Il garantira l’arrêt du racleur en position parking ou à l’inversion. Boitier étanche pour une protection optimum du capteur.

Les poulies horizontales ou verticales d’un diamètre de 250 mm, ne nécessitent pas d’entretien. Elles sont montées sur roulement avec joint “spi” type TP ce qui leur permet de travailler en milieu sableux avec un entretien réduit.

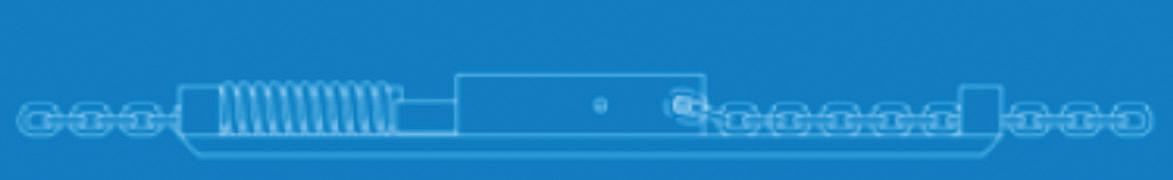

› Sur poulies : Un ressort est placé dans la corde et lorsque celui-ci passe devant le capteur, le racleur s’inverse ou s’arrête si il est en zone de parking. Utilisation pour les installations lisier sans paille.

› Sur treuil : Un ressort est placé dans la corde et lorsque celui-ci passe devant le capteur, le racleur s’inverse ou s’arrête s’il est en zone de parking.

› Sur ressort : Lorsque le racleur arrive à la zone de déversement ou au parking, le ressort se comprime sur une butée fixée au béton faisant monter l’intensité et inversant ou arrêtant le moteur.

CapteurS FALCON TYPHOON TRITON 13 TRITON 10

Sur poulies

Sur béton

Aériens

Kit installation

Le Kit d’installation comprend

• Les arrêts d’urgence

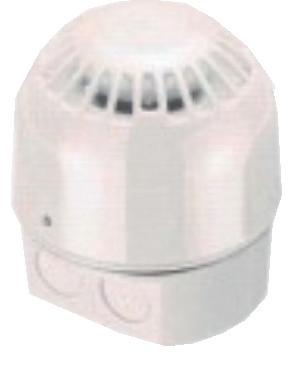

• La sirène (obligatoire pour la norme CEE ( norme machine))

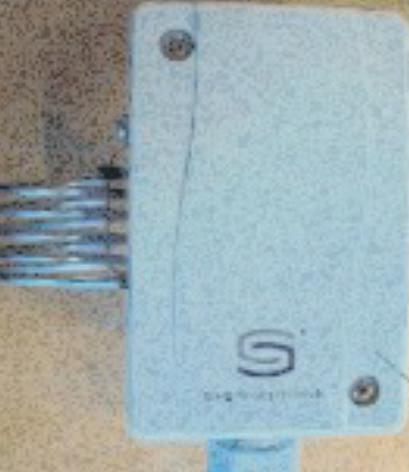

• La sonde hors gel

• Le câblage électrique

• Le câblage pour les capteurs

• Le ou les fins de courses

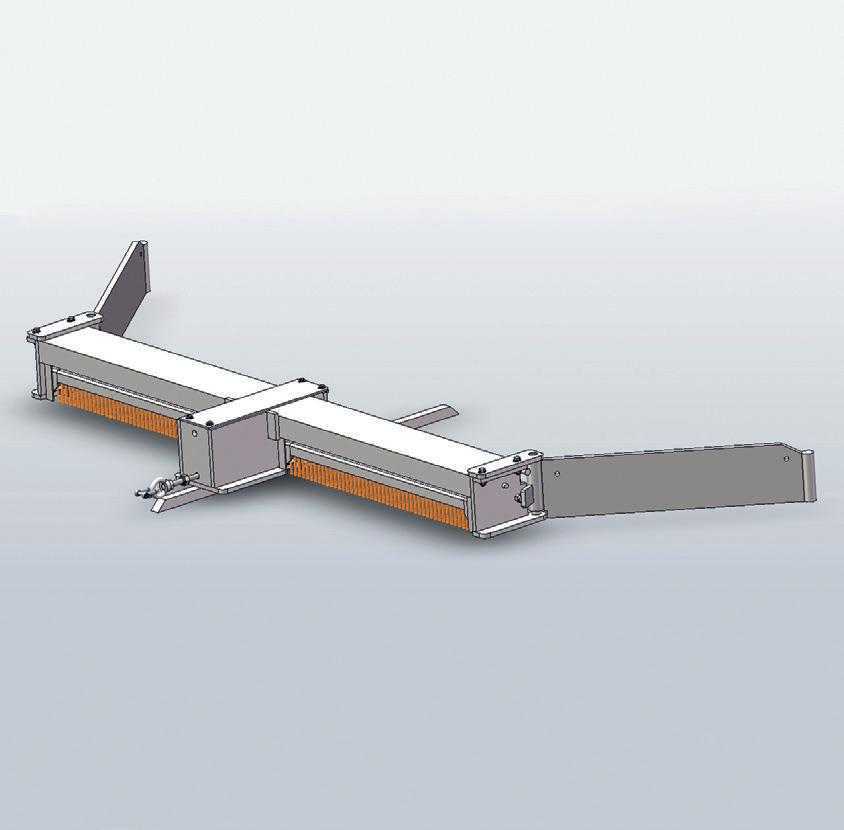

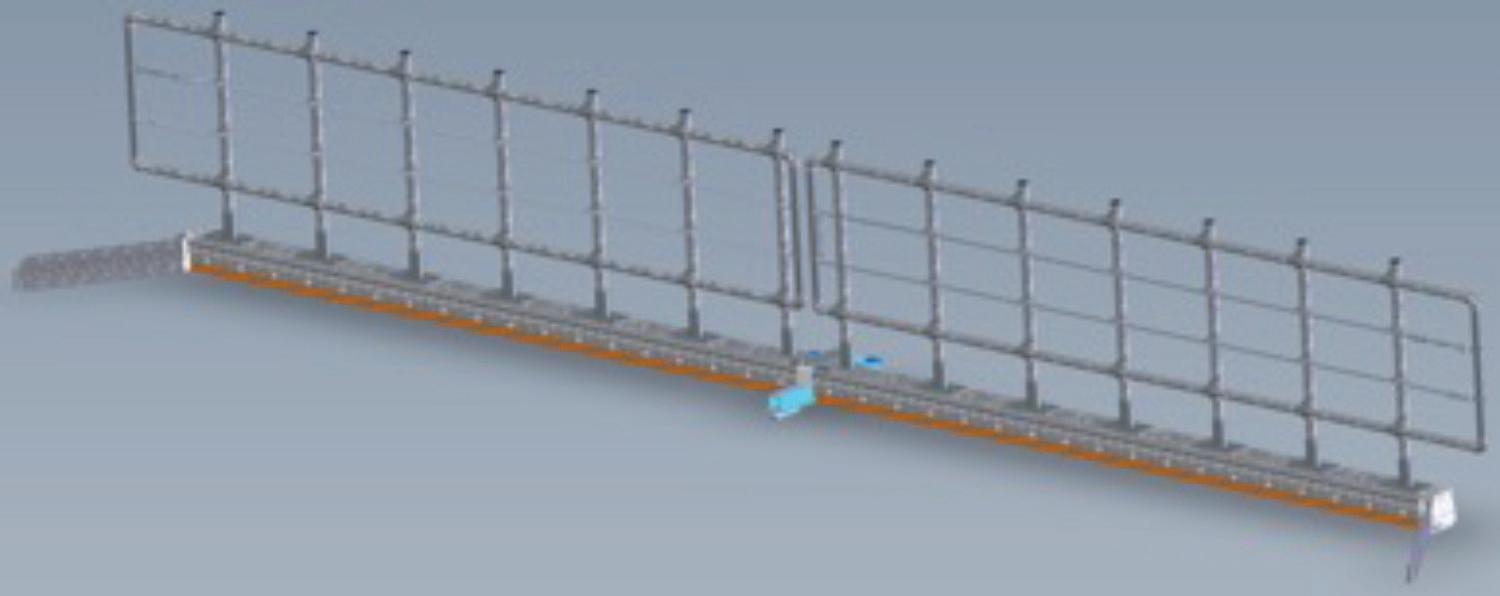

LES DIFFÉRENTS TYPES DE RACLEURS

Une large gamme de racleurs pour répondre à toutes les situations. Il peuvent être symétriques ou asymétriques.

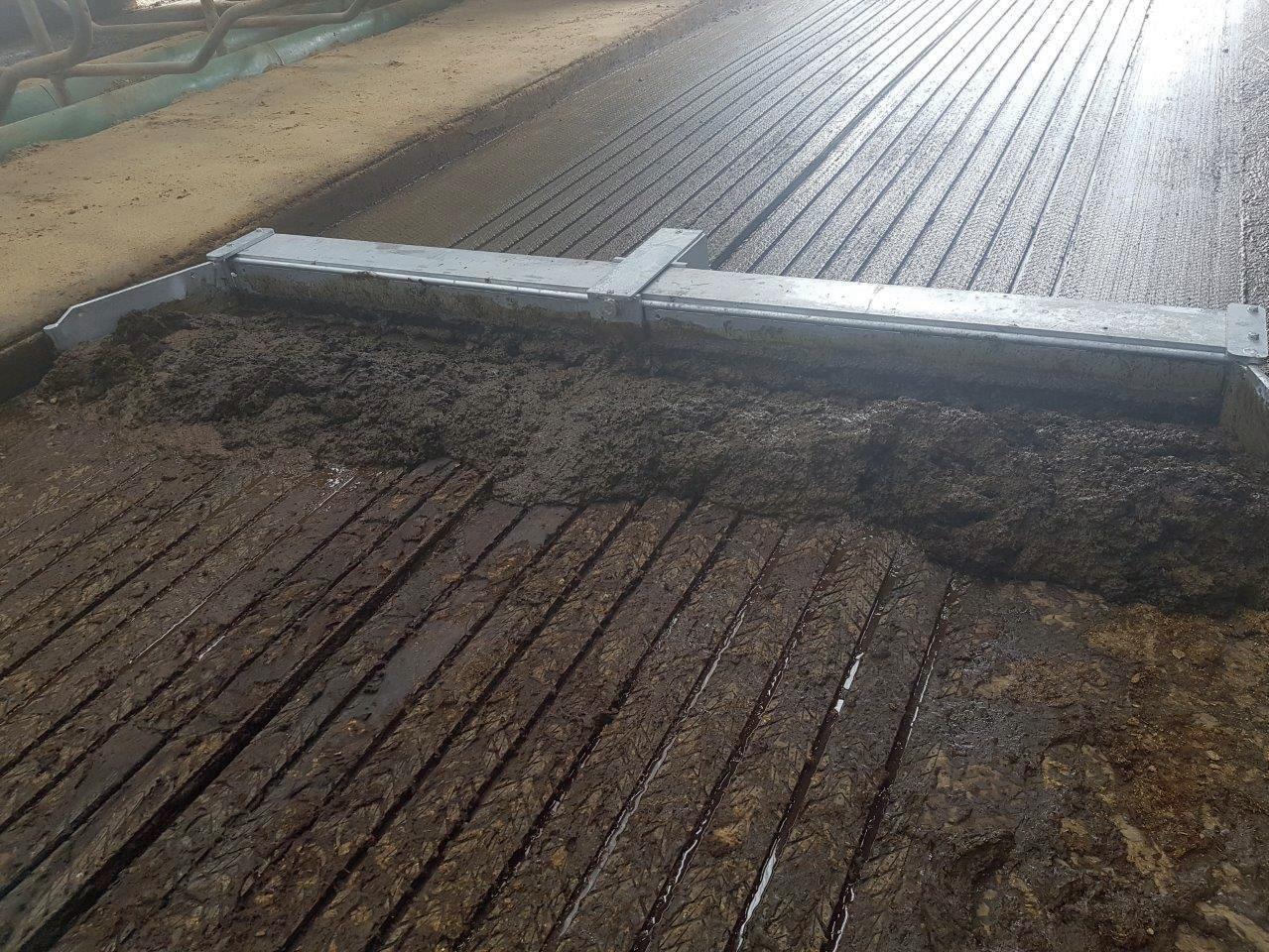

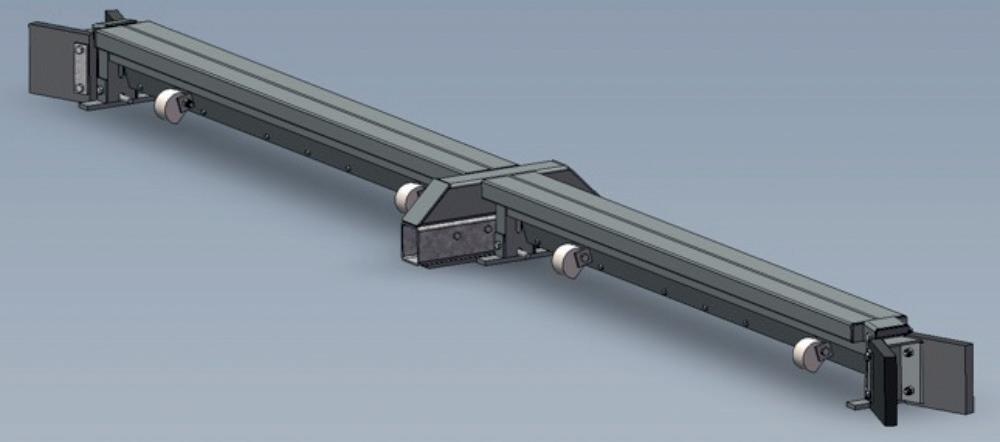

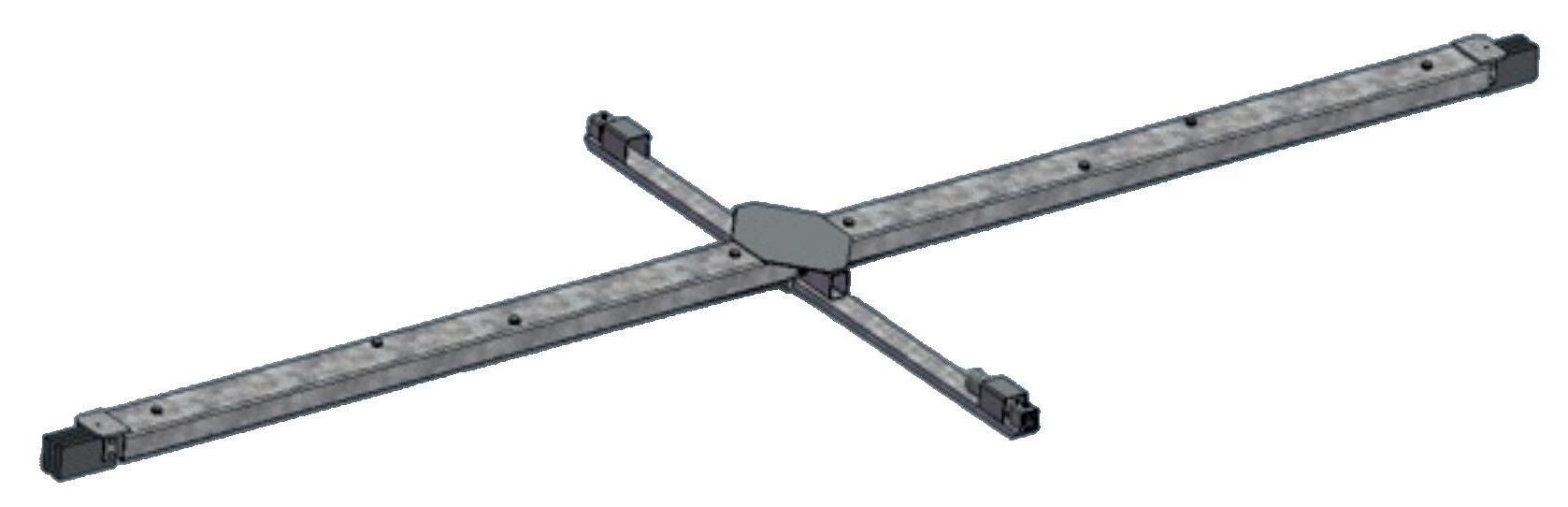

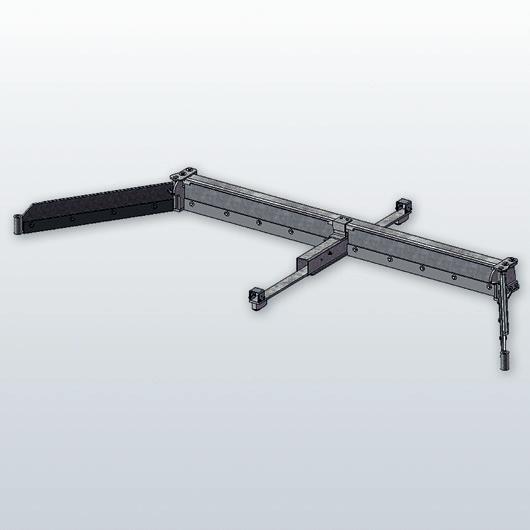

Droit

› HD : Le racleur droit HD sera utilisé pour les fermes utilisant de la paille et désirant du fumier. Son poids, ses lames caoutchouc et ses pièces d’usure en HARDOX feront de lui votre partenaire pour de très longues années.

• Fins de course à fixer au sol

• Il garantira l’arrêt du racleur en position parking ou à l’inversion

• Grâce à son design, le capteur est protégé.

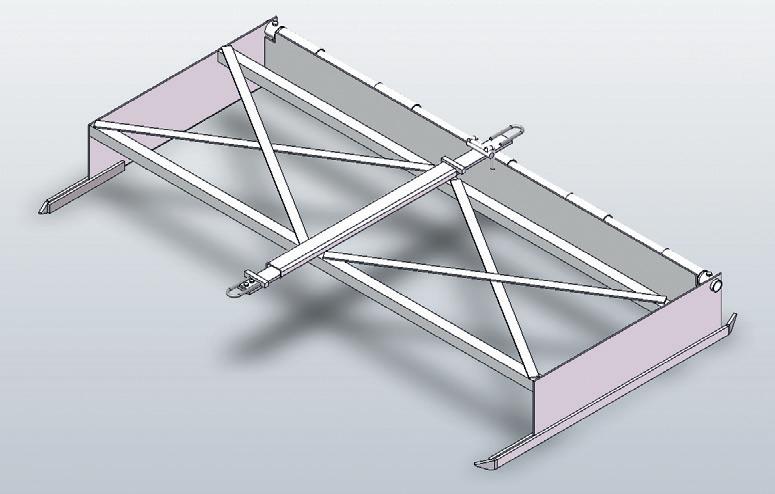

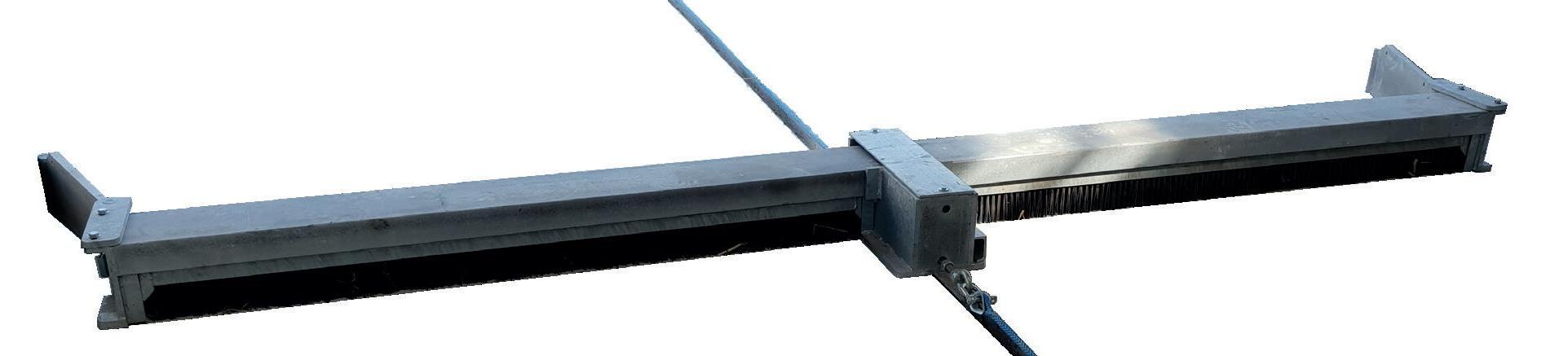

› STANDARD : Le racleur droit standard peut travailler dans des milieux très agressifs (sable) car toutes les pièces en contact avec le sol sont en HARDOX et sont interchangeables. De plus, il a été étudié pour toujours avoir un espace entre le bras et le bord de la logette afin de ne pas perturber les animaux. Il est équipé :

• Lames acier /caoutchouc

• Pièces en contact avec le sol en HARDOX interchangeables

• Admet des pentes jusqu’à 2%

• De 2 à 5 m

• Nous consulter pour d’autres dimensions.

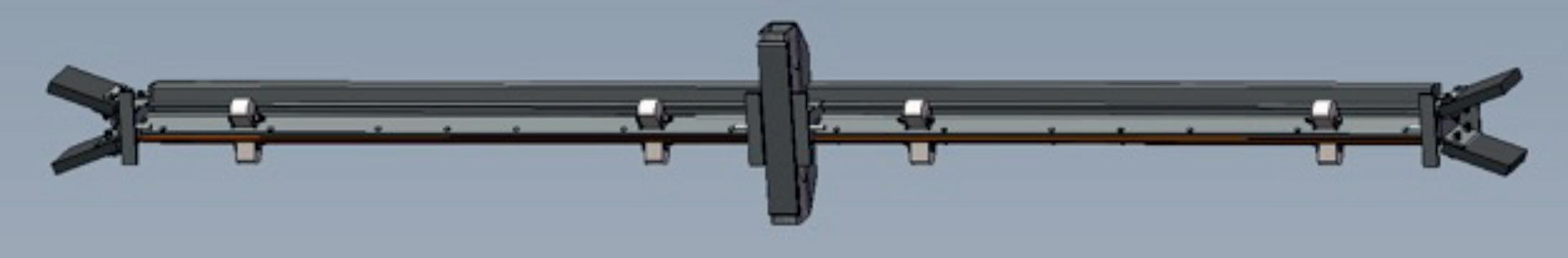

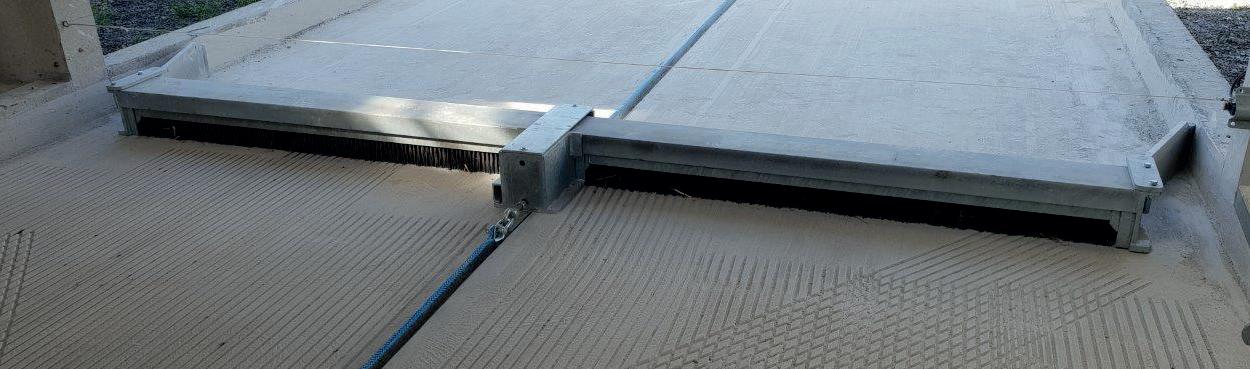

› SLIM : Le racleur Slim sera utilisé pour les installations 100% lisier, les lames de raclage sont en acier et peuvent être équipées, en option, d’une bande caoutchouc. Les largeurs sont disponibles de 2 à 5 m.

DELTA

› DELTA : Le TYPHOON DELTA est un racleur type lisier, grâce à son système de dépliage innovant il peut s’ouvrir en moins d’1 mètre. Son faible encombrement au retour permet de passer en tracteur au-dessus. Peut être assymétrique. N’admet pas les pentes :

• De 2 à 5 m

• Nous consulter pour d’autres dimensions.

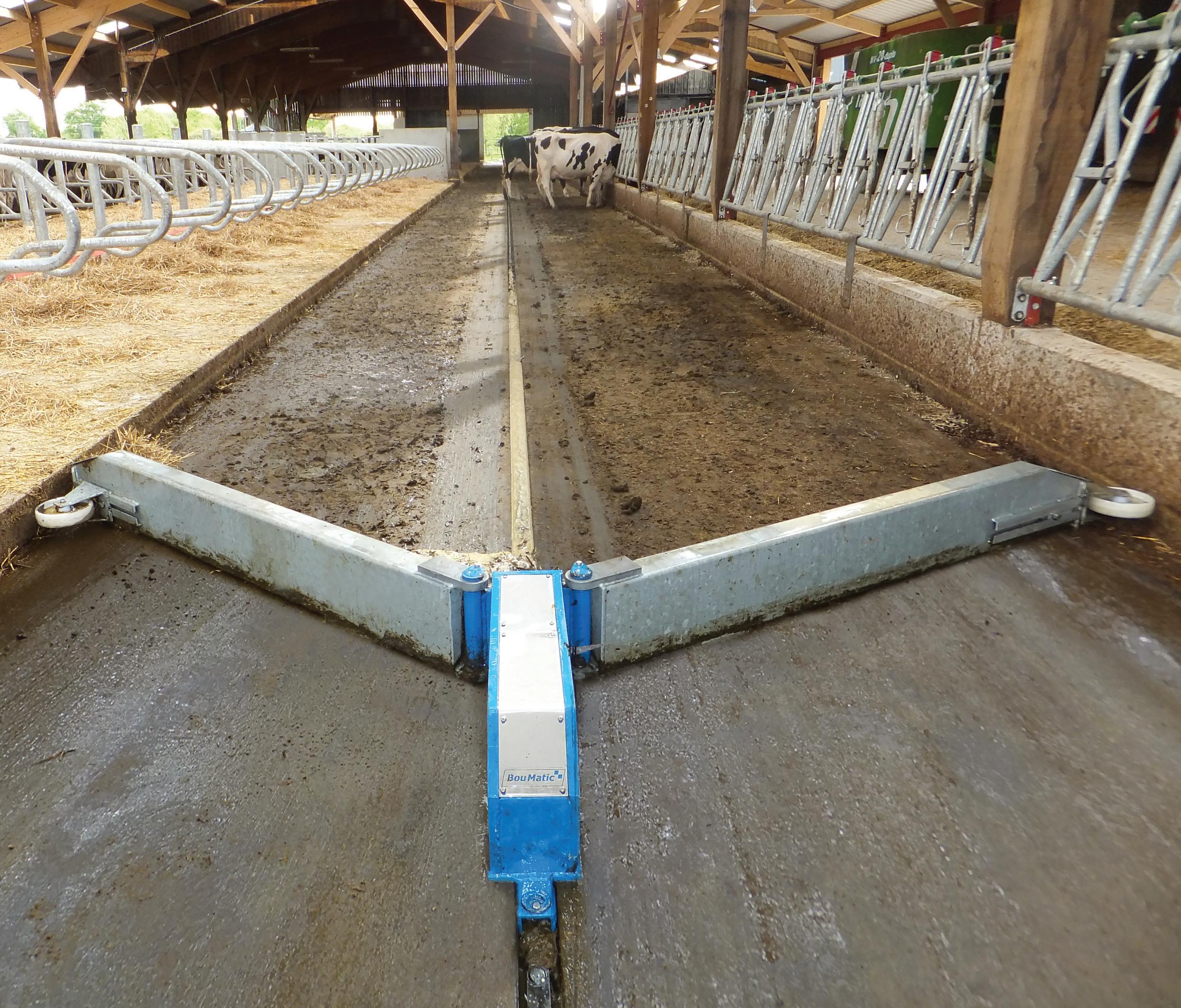

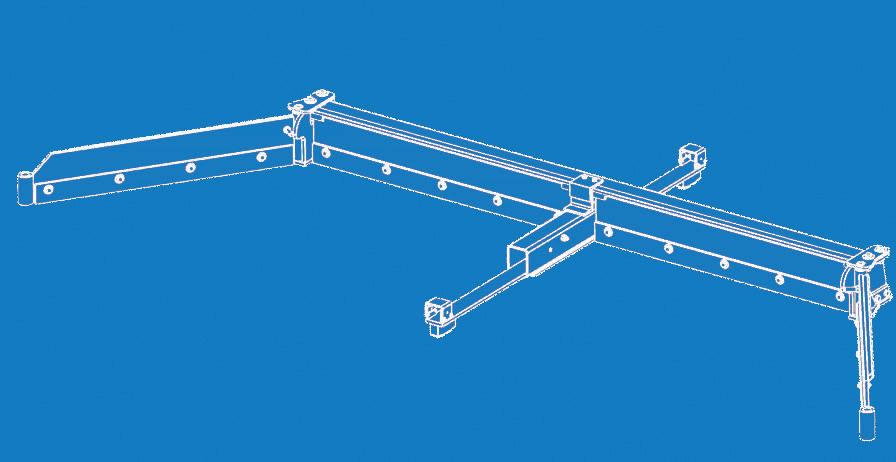

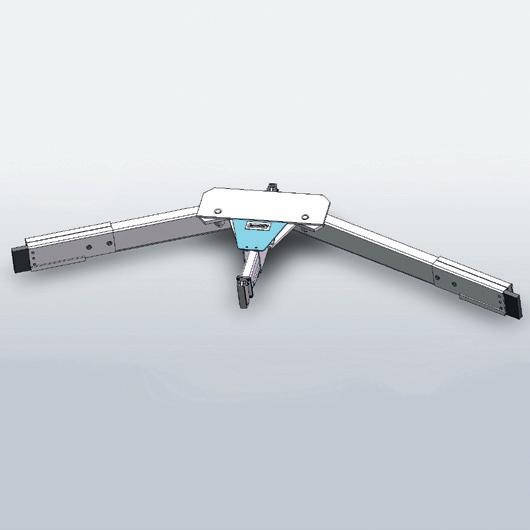

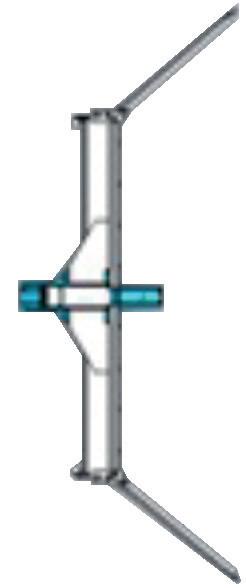

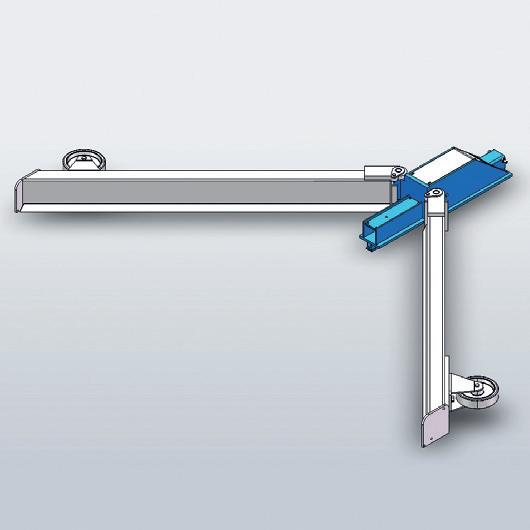

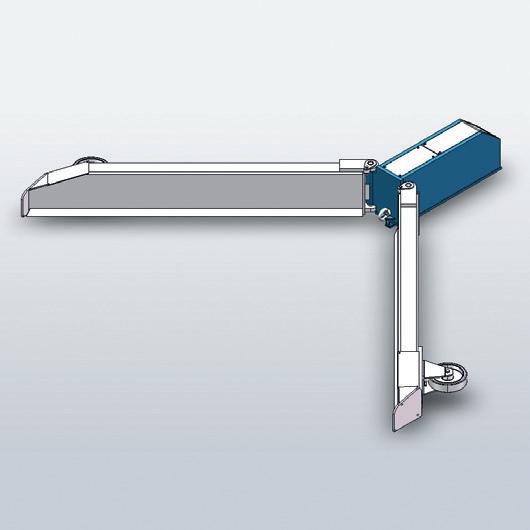

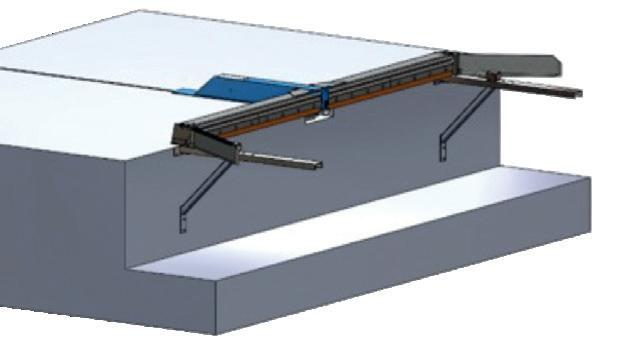

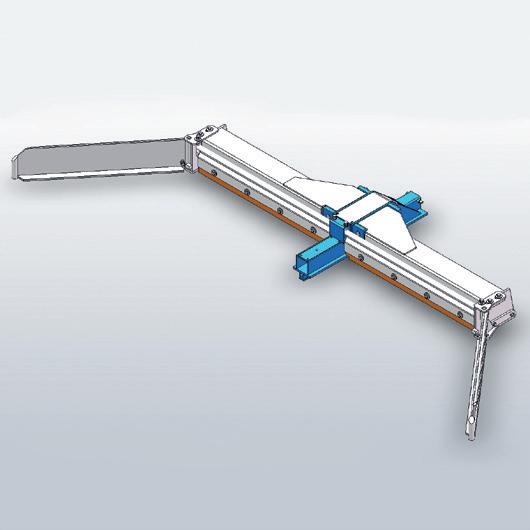

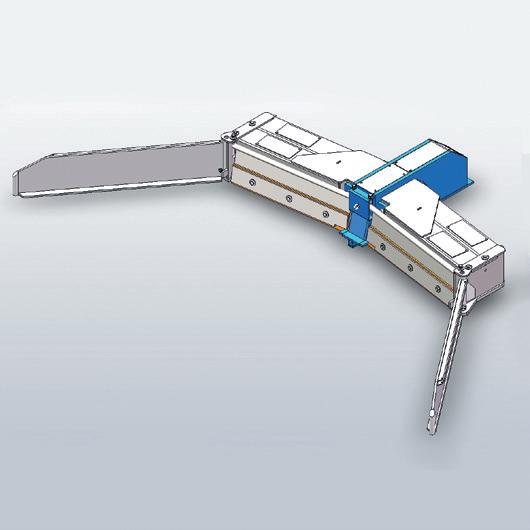

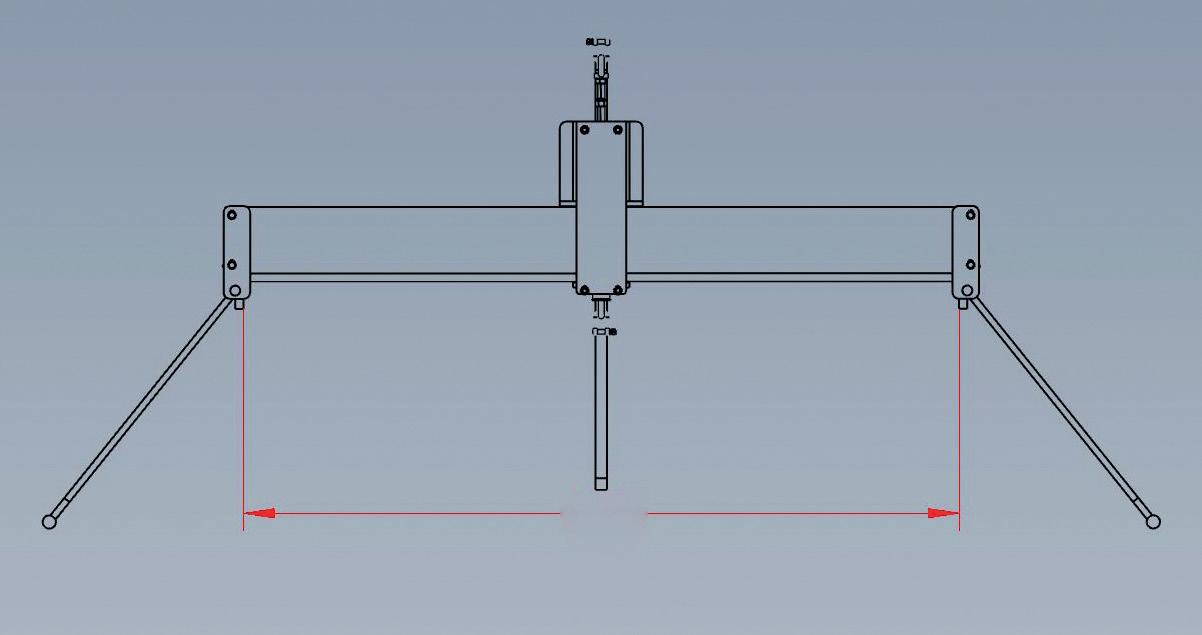

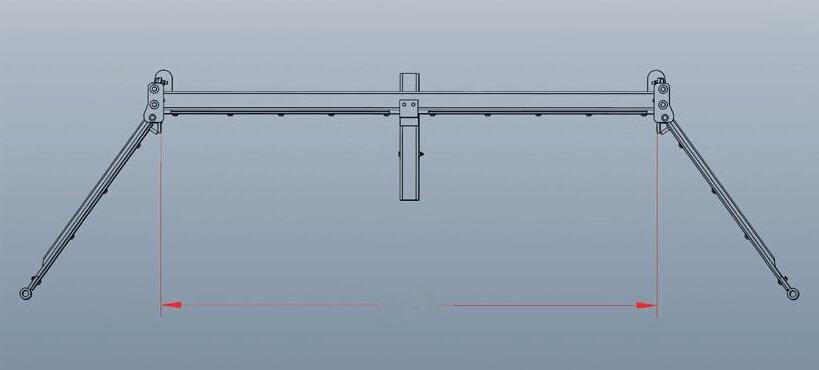

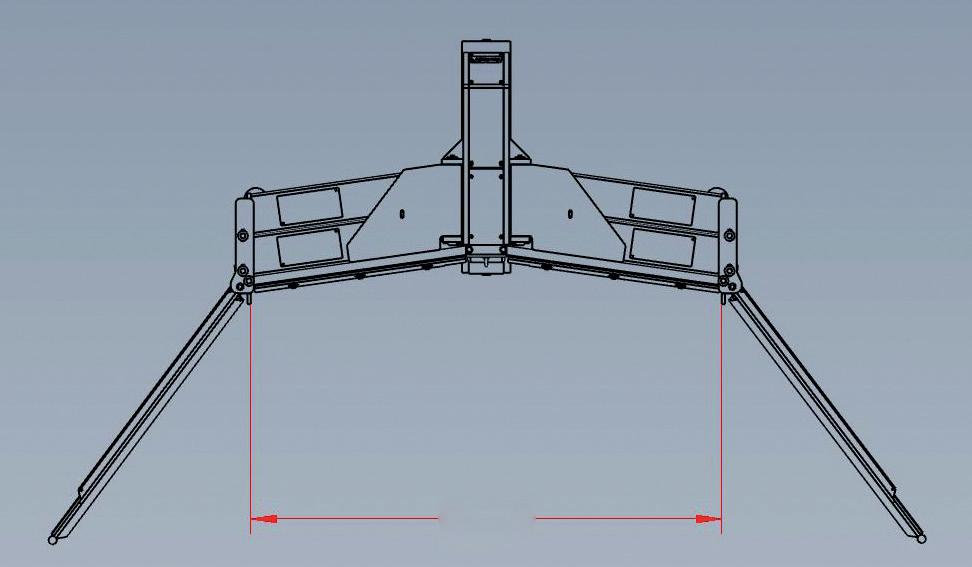

V› HD : Le racleur droit HD sera utilisé pour les fermes utilisant de la paille et désirant du fumier. Son poids, ses lames caoutchouc et ses pièces d’usure en HARDOX feront de lui votre partenaire pour de très longues années.

• Lame de rabot en Hardox

• Bras pouvant être lesté

• Sabot avec ou sans blocage de bras (sans blocage : permet une ouverture totale du racleur sur la zone de déversement)

• Zone de parking = 1.5 fois la largeur du couloir

• Asymétrique (option) : c’est-à-dire excentré à droite ou à gauche de 25 cm par rapport à l’axe du couloir

• De 2 à 6 m (Nous consulter pour d’autres dimensions.)

› STANDARD : Le racleur en « V » lisier, permet de recentrer la charge sur le milieu du racleur.

• Les pièces en contact avec le sol sont en Hardox pour une plus longue longévité.

• Lors de son retour au parking, il permet de laisser une très grande place afin de faciliter le flux des animaux.

• De 2 à 5 m, pour d’autres dimensions, nous consulter.

• Peut-être asymétrique.

• N’admet pas les pentes.

Gamme SBC

Scraper Brush Cleaner

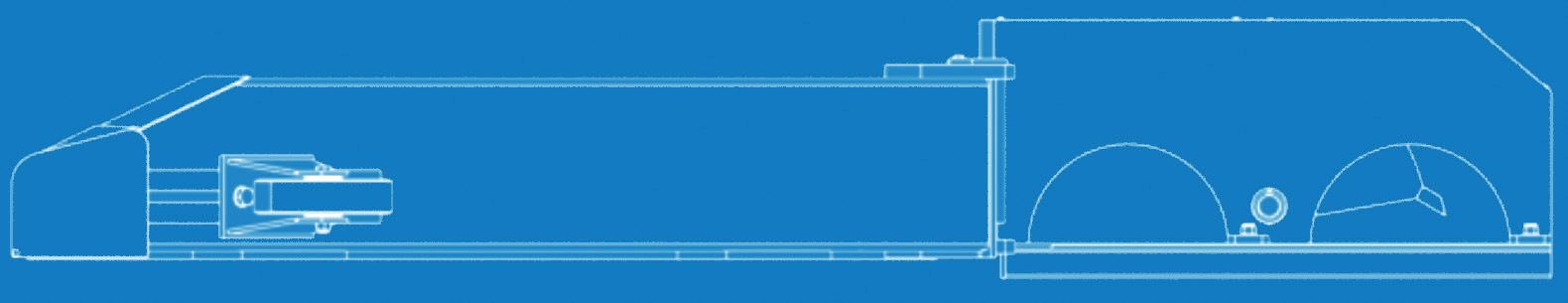

Il s’agit d’un racleur droit « spécial lisier » équipé de lames métalliques à l’avant et de brosses spécifiques à l’arrière procurant beaucoup d’avantages.

› MOINS DE RISQUES POUR LES ANIMAUX

• Les brosses, placées sous le rabot à l’arrière, sont indépendantes des lames de raclages avant.

• Ensemble plus compact.

• Avec ce système, on peut réduire la fréquence de raclage de 30% par rapport à un racleur classique.

› MOINS D’USURE

• Les brosses n’ont pas à supporter le poids des lames et du rabot pendant l’avancement du racleur.

• En diminuant la fréquence de raclage, on augmente la durée de vie du racleur et des composants de l’installation.

› PLUS PROPRES

• Les lames « traditionnelles » nettoient la majeure partie du lisier et les brosses assurent la finition.

• Une fois paramétré, l’automate pilote automatiquement le racleur pour éviter la saturation des brosses.

• Il en ressort une meilleure qualité de raclage, moins d’humidité, des vaches plus propres. Tout ceci représente un gain.

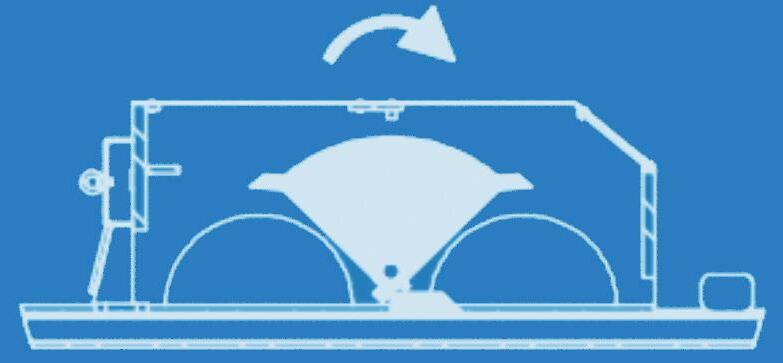

› SBC : Le TYPHOON SBC est le plus efficient des racleurs sur le marché aujourd’hui. Brevetée, la brosse à relevage automatique permet d’obtenir un sol parfaitement nettoyé. Que ce soit sur les bétons lisses, scarifiés, rainurés ou sur tapis, il vous apportera entière satisfaction. Contrairement aux brosses frontales, le SBC permet de garder ses brosses toujours propres et de garder une efficacité optimale même avec des pentes. Équipé de lames acier à l’avant et de brosses à l’arrière, il viendra à bout des salissures dans le moindre endroit de votre allée de raclage. Accepte des pentes jusque 2%. Ce racleur ne peut pas être utilisé avec une fumière à plat.

• De 2 à 5 m

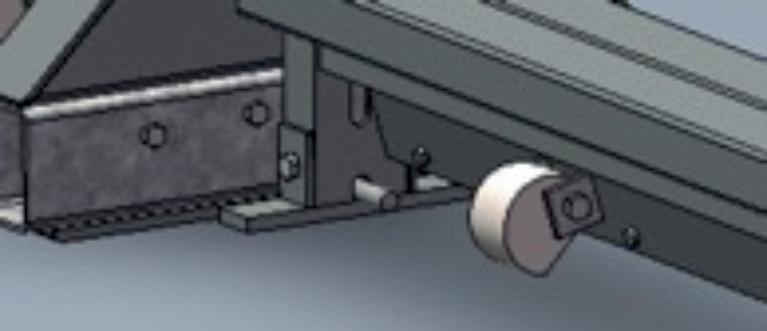

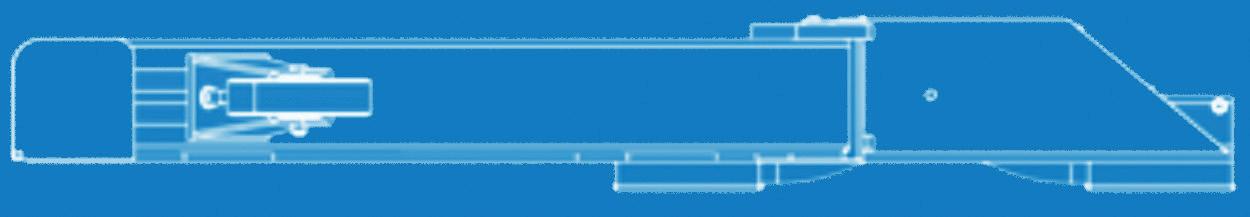

Passage sur poulie

Uniquement pour les installations TYPHOON.

Le passage sur poulie a été conçue pour les systèmes utilisant une fumière avec chute ou des déversements directs en fosse.

Cela permet au concessionnaire ou à l’éleveur d’intervenir en toute sécurité pour la maintenance ou le nettoyage de LA POULIE.

La rainure devra être de 40 mm de large x 90 mm de profond.

La zone devra être un peu plus importante dû au sabot légèrement plus long (+600 mm).

Canal de reprise

Le racleur spécial canal de reprise est un racleur type lisier, il permettra d’évacuer vos effluents avec une faible consommation énergétique. Largeur maxi 1.1 m.

Barrière poussante

Permet d’avoir un pousse-vache dans votre aire d’attente commandé manuellement ou automatiquement (indexé sur la porte d’entrée) et pourra nettoyer celle-ci après la traite.

Caillebotis

Spécialement étudié pour ne pas gêner les animaux, il permet un raclage simple et efficace des couloirs sur caillebotis. Disponible pour des largeurs de couloirs de 2 à 5 m.

Réversible

Quand le canal est dans le milieu du bâtiment.

Lorsque le racleur passe sur les cames placées sur le canal (2 par coté), les lames se lèvent et passent au dessus de l’ergot.

SIMULATION

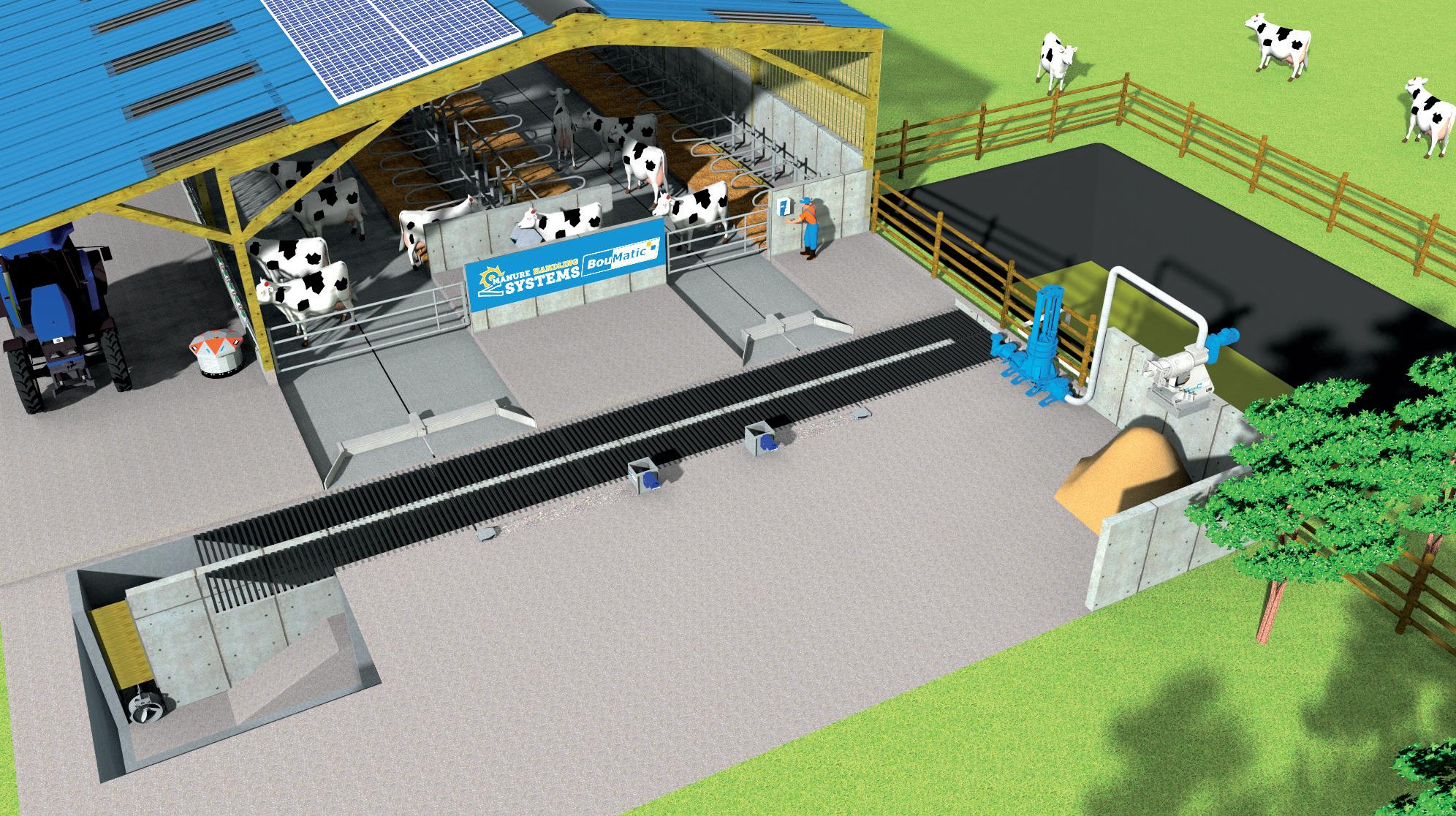

EXEMPLE 1:

Fosse de réception :

Deux racleurs TYPHOON BSC (racleurs à brosse).

Une fosse de réception slalom avec mixeur AXP.

Le lisier est pompé par la pompe à piston et est transféré vers le séparateur.

La partie solide séparée est stockée sur la plateforme et la partie liquide séparée dans la fosse de stockage.

EXEMPLE 2:

Fosse de réception slalom :

Deux racleurs TYPHOON BSC (racleurs à brosse).

Une fosse de réception slalom avec mixeur AXP.

Le lisier est pompé par la pompe à piston et est transféré vers le séparateur.

La partie solide séparée est stockée sur la plateforme et la partie liquide séparée dans la lagune.

EXEMPLE 3:

Hygiénisation : Installation avec un canal Flushing et une fosse de réception en bout avec une pompe verticale pour le Flush.

l’hygiénisation du lisier avec l’ECOBEDDER pour réutiliser le compost dans les logettes. Un racleur TYPHOON droit et un racleur « V ». Un mixeur est placé dans la fosse des eaux brunes.

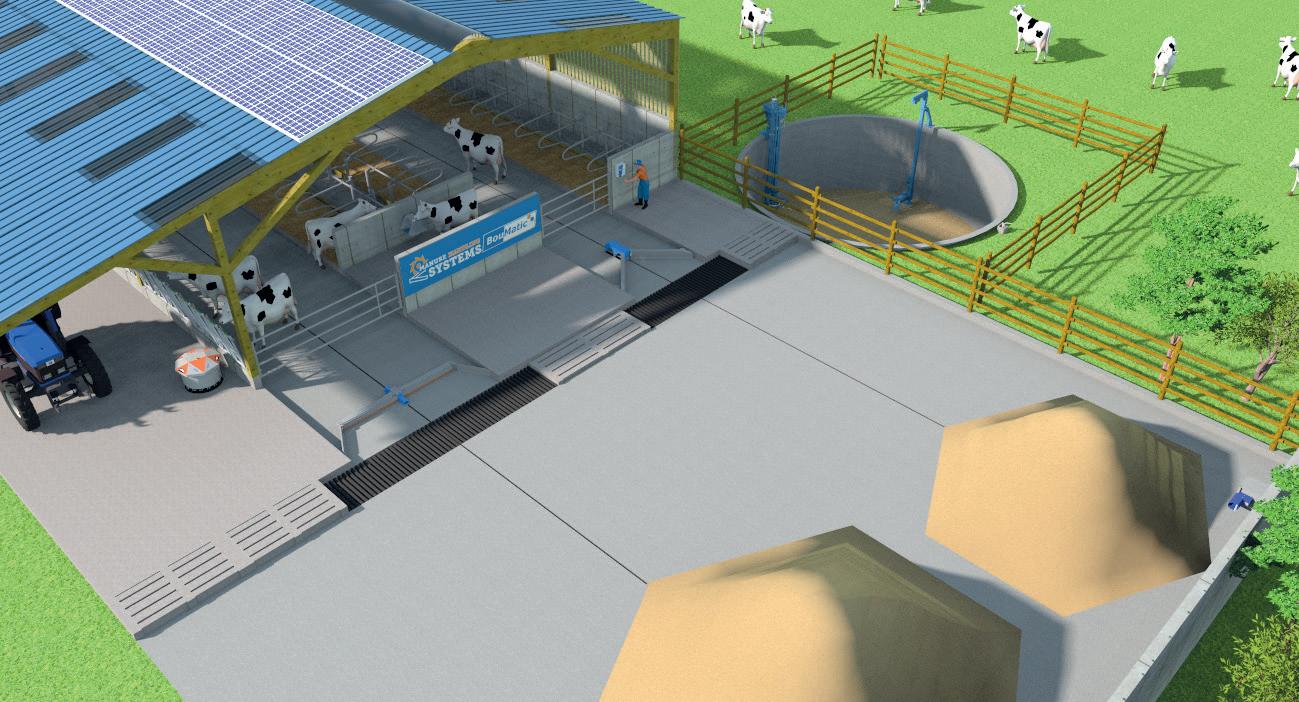

EXEMPLE 4:

La séparation solide liquide :

La partie liquide séparée tombe dans le canal et est évacuée dans la fosse de cylindrique.

Dans la fosse, il y a une pompe à axe vertical pour le flushing et un mixeur pour homogénéiser le lisier.

La partie solide est poussée sur la plateforme.

Le racleur Typhoon droit est le long de l’allée d’alimentation et le racleur en « V » est entre les deux rangées de logettes.

PARTENARIAT POUR LE SUCCÈS

Chez BouMatic, nous sommes fiers des relations à long terme que nous entretenons avec nos utilisateurs du monde entier. En tant que plus grande société privée du secteur, nous concentrons nos efforts sur nos clients. Dans tout ce que nous faisons et à tous les niveaux, nous travaillons pour vous, car notre succès vient de votre succès.

NOTRE PHILOSOPHIE

Depuis nos modestes débuts, nous sommes restés fidèles aux convictions essentielles de nos fondateurs. Même si nous sommes devenus aujourd’hui un leader industriel, ces convictions restent nos principes directeurs.

Santé animale

Engagement dans la recherche scientifique

Rentabilité

L’entreprise dispose d’un réseau mondial de concessionnaires. Grâce à eux, BouMatic offre à ses clients à la fois l’expertise et l’expérience d’une multinationale et la proximité d’experts locaux. À chaque achat, le client a droit à une formation spécifique.

Votre concessionnaire:
