Entre los años 1900 a 1910 el pueblo de Pitec aún no estaba constituida, solamente en el lugar vivían los curas españoles y unos cuantos trabajadores de la propiedad de Pitec, Ancán, Clechin, Quirup y otros lugares.

Posteriormente los curas españoles dueños de esta propiedad llaman a los moradores de Torkop y otros Ayllus y les propone la venta de esta propiedad, hecha la oferta se reunieron todo los moradores y decidieron la compra de esta propiedad asociados entre 6 moradores juntaron el dinero en monedas de oro y plata en uso de aquel entonces.

El pueblo de Pitec es uno de los lugares más atractivos por su ubicación geográfica, cuando uno está en el lugar es un mirador juntito al cielo, se contemplan ambas partes; hacia la costa y por el Este hasta la cordillera blanca.

Reseña Histórica

Analisis del Contexto

UBICACIÓN

El proyecto está ubicado en el departamento de Ancash, provincia de Huaraz y distrito de Independencia, exactamente al este y a los limites del parque nacional Huascaran

PLANO DE UBICACIÓN

PERU ANCASH HUARAZ INDEPENDENCIA

TOPOGRAFÍA DEL TERRENO

Curvas de nivel cada 2m.

TOPOGRAFÍA CON EL CONTEXTO MACRO

Corte con vista general a la ciudad.

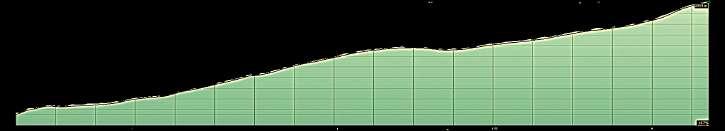

La pendiente varía de 15% al 18%

CORTE A - A´

TOPOGRAFÍA CON EL CONTEXTO MICRO

Corte con vista desde el centro poblado de Llupa y sus principales equipamentos.

La pendiente varía de 18% al 21%

CORTE B - B´

La pendiente varía de 5% al 8%

CORTE C - C´

FUENTE: Elaboración propia

La pendiente varía de 15% al 20% CORTE

FUENTE: Elaboración propia

CONTEXTOMACRO

TRAZA URBANA

La ciudad de Huaraz presenta 3 tipos de traza urbana en su conformación debido a diversas etapas evolutivas que ha presentado a lo largo de la historia

En el centro de la ciudad

EQUIPAMIENTO

INFRAESTRUCTURA

RED DE DESAGUE

El centro de la ciudad de Huaraz fue levantado con material noble después del terremoto del 70; consolidándose después con mas construcciones de ladrillo y con pisos que superan los 4 niveles de altura

ANALISIS FORMAL

En términos generales, un 46% de construcciones son de ladrillo y concreto, y un 54% de adobe y madera, Las construcciones de adobe predominan en los barrios Villón y Bellavista, así como parte de Pumacayan, José Olaya, Chequio, Cancariaco y Monterrey.

Tomamos en cuenta 3 principales equipamentos desde la ciudad de Huaraz para salvaguardar la salud y seguridad de los turistas en el Resort

ALCANTARILLADO PLUVIAL

ENERGÍA ELÉCTRICA

GAS NATURAL

TRAZA RADIAL Se encuentra en la residencia del Pinar Material 1 3%

En el resto de la ciudad existe una mezcla de construcciones de ladrillo con las de adobe

Adobe Material precario

Comisaria

Hospitales

Bomberos

LEYENDA FUENTE: Elaboración propia

"LLUPA" UBICACIÓN

Este centro poblado está ubicado dentro de el distrito de independencia, provincia de Huaraz, en la región de Ancash PERU ANCASH HUARAZ

RELACIÓN DEL EQUIPAMIENTO CON LA ZONA EQUIPAMIENTOS

Centros de Salud

Posta de salud de Llupa

INFORMACION GENERAL

Altura

3429 m s.n.m.

Clima:

Mín. 7 °C / Máx. 27 °C

Coordenadas:

Latitud: 9° 30´ 42.1¨ Sur

Longitud: 77° 28´

12 2 Oeste

FUENTE: Elaboración propia

Instituciones educativas:

Institución educativa

N° 86889

Institución educativa

N°.86077

Institución educativa

N° 332

Zona de Comida

En este aspecto tenemos distintos puntos de comida durante el recorrido hacia el terreno, partiendo desde LLupa

2.3CLIMA

TABLA CLIMATICA

Fuentes:Elaboración propia

Huaraz tiene un clima frío con cambios extremos de temperatura, llueve casi todo el año. El mes con mas caluroso es agosto alcanzando hasta los 25° y el mes mas frio seria julio alcanzando 2°.

TEMPERATURA

VERANO:

TEMPERATURA

PROMEDIO:12°C

INVIERNO:

TEMPERATURA

PROMEDIO:14°C

ANUAL:

TEMPERATURA

PROMEDIO:13°C

HUMEDAD RELATIVA

Temperatura: máxima: 25°C / mínima: 6°C

LEYENDA

Diseño alto Altura promedio Medio Altura bajo Diseño bajo

Confortenverano Conforteninvierno

Verano Invierno Anual

fuentes: climate consult

Verano Invierno

VERANO: Precipitacion promedio:5dias

INVIERNO: Precipitacion promedio:21dias

ANUAL: Precipitacion promedio 13dias

fuentes: climate consult

Promedio de 7 5 horas

LEYENDA

fuentes: climate consult y metoblue

VERANO:

Asoleamiento promedio:23dias

VIENTOS

DIRECCIONDEVIENTOS:

INVIERNO:

Asoleamiento promedio:8dias

ANUAL:

Asoleamiento promedio:14dias

VELOCIDADDEVIENTOS

MAX28M/S

NORESTEASUROESTE LEYENDADEL

ante el día varían de extremo a extremo, de frío de temperatura

Fuentes: Climate consult y metoblue

na y la tarde muestra un clima frio y sus ación solar de 3 a 4 horas entre la oscilación térmica (4,1 - 24,6), 16.8°C en promedio variación estacional (13° - 14 2°)

Volumetría más estática para aprovechar los vientos y no generar sombras. Muros gruesos y orientación hacia el sol para una captación, acumulación y distribucion del calor interno.

La mejor época para visitar pitec en Perú es de mayo a setiembre.

Verano Invierno

fuentes: Elaboración propia con google earth

VIENTOS

fuentes: Elaboración propia

Vientos mayores velocidades de julio a septiembre.y menores de enero a marzo

A las 7:00 am. la dirección del viento es constante todos los meses del sureste.

A la 1:00 pm Se miden grandes variaciones en la dirección del viento con una velocidad regular.

A las 7:00 pm hay cambio de estación, que mayo a agosto la dirección del viento es del noreste y a partir de septiembre a abril es al suroeste.

fuentes: Elaboración propia fuentes: Elaboración propia con google earth

CUENCAS HIDROGRAFICAS

El lugar del establecimiento cuenta con cuencas hidrograficas sercanas como rios, riachuelos y lagunas. hay riachuelos cerca al lucar de analisis del lugar por ello beneficiaria hidricamente al establecimiento y tamto como a las poblaciones cercanas que se dedican a la agricultura

RÍO

Los rios mas sercanos al lugar es el rio llaca que nace en la quebrada a partir de la laguna del mencionado rio el rio huauyac nace en las quebrada intermediaria entre llaca y churup el rio mas cercano al establecimiento es el que nace por la laguna churup.

LAGUNAS

Las lagunas mas concurridas por el lugar y que cuentan con atractivo turistico como los miradores como el rima rima y el mirador churup, las lagunas son llaca churup churupita y shullap.

QUEBRADACOJJUP

QUEBRADAQUILLCAYHUANCA

QUEBRADASHALLAP

RÍOQUILLCAY

RÍOSHALLAP

RÍOQUILLCAYHUANCA

RÍOCHURUP

lag. llaca lag. palcacocha lag. churup lag. churupita

LEYENDA resort (proyecto)

fuentes: Elaboración propia con goglle earth

lag. shallap lag cuchillacocha

lag. tullparaju

INFORMACION GENERAL

Área protegida

170 000 hectáreas

Limites

Norte: Cerca del nevado

Champara

Sur: Nevado Turco

Abarca:

Yungay - Huaraz - Carhuas -

Huaylas - Recuay - Bolognesi -

Pomabamba - Mariscal

Luzuriaga y Azunción

Reconocimiento:

Reserva de Biosfera del Huascarán por la UNESCO

LEY DE ÁREAS NATURALES PROTEGIDAS LEY

N° 26834

Artículo 25 - Son Zonas de Amortiguamiento aquellas zonas adyacentes a las Areas Naturales Protegidas del Sistema, que por su naturaleza y ubicación requieren un tratamiento especial para garantizar la conservación del área protegida El Plan Maestro de cada área definirá la extensión que corresponda a su Zona de Amortiguamiento. Las actividades que se realicen en las Zonas de Amortiguamiento no deben poner en riesgo el cumplimiento de los fines del Area Natural Protegida

FUENTE: Ley de Áreas Naturales Protegidas LEY N° 26834

CARACTERISTICAS

Para la consutrucción de cualquier infraestructura con cualquier tipo de material dentro de un Área Natural Protegida, solo es autorizado por la autoridad competente

Para el otorgamiento de la autorización respectiva se debe cumplir con lo establecido por el artículo 93 del Reglamento

Todas las solicitudes para la realización de alguna actividad, proyecto u obra al interior de un Área Natural Protegida o de su Zona de Amortiguamiento, requieren de la evaluación de su impacto ambiental”.

FUENTE: RESOLUCION JEFATURAL Nº 101-2008-INRENA

EJEMPLOS QUE INCLUYEN HOTELES CERCA A LA ZONA DE AMORTIGUAMIENTO

Se ha promovido la construcción e implementación de un Hotel Escuela en la localidad de Chavín en la zona de amortiguamiento del parque, que pretende ser un piloto para un turismo ecológico en la zona, que sea a la vez negocio y sea a la vez promotor de desarrollo sostenible

FUENTE: Perfil de Área Protegida Perú Parque Nacional Huascarán

FUENTE: Mapa del Parque Nacional Huascarán

FLORA

Esta quebrada se caracteriza por los monocasefalos son plantas que florecen, principalmente por presentar bosques de quenuales, el tarwi anchis, wamanpinta, etc. También hay plantas que no plantas que no florece denominados como los helechos tracheophyta

FAUNA

Y en la ruta podremos visualizar algunas silvestres, colibrí(trochilidae), pájaros carpintero andios, vizcachas, etc. Son una variedad como el ganado vacuno y ovino , vacas ovejas, por otro lado tenemos a los caballos e incluso animales domesticos como perros gatos cuyes etc

ZORROANDINO

CABALLO

COLIBRI

PAJARO CARPINTERO ANDINO

WAMANPINTA

PINOS

2.7ENFOQUESOCIOCULTURAL

Como atractivos turusticos al rededor del lugar tenemos tanto como mirador , hermosas lagunas que son bastante concurrida por la poblacion y turistas tanto como nacionales e internacionales

LAGUNA PALCACOCHA (4563M.S.N.M.)

LAGUNA CHURUP (4505M.S.N.M.)

MIRADOR DE CHURUP (4668M.S.N.M.)

LAGUNA CHURUPITA (4592M.S.N.M.)

LAGUNA CUCHILLACOCHA 4655M.S.N.M.

LAGUNA TULLPARAJU 4290M.S.N.M.

LAGUNA SHALLAP 4265M.S.N.M.

LAGUNA LLACA (4472M.S.N.M.)

MIRADOR RIMA RIMA (4753M.S.N.M.)

Elaboración

lag. llaca lag. palcacocha lag. churup lag churupita

mirador churup

LEYENDA resort (proyecto)

lag. shallap lag cuchillacocha

lag. tullparaju

mirador rima rima

fuentes:

propia con goglle earth

ENFOQUESOCIOCULTURAL

CONTEXTO MACRO

El carnabal huaracino es una fecha muy concurrida por la poblacion y los turistas nacionales e internacionales la festividad cocluye con el gran encuentro de cruces "martes guerra"

CONTEXTO MICRO

Fiesta de cruces cada 3 de Mayo, comoen toda la ciudad de Huaraz esta celebración también es propia de los pueblos

La semana santa es la festividad que atrae mas turistas por la viacrusis que se realiza en la fecha

El 10 de mayo la festividad de el señor de mayo que tiene una duracion de 1 semana con las tradicionales danzas como el atahualpa y los shacshas

Fiesta Patronal del a la santisima cruz, patron del centro poblado de Llupa 14 de septiembre de cada año.

El aniversario de la ciudad de huaraz es una festividad que se realiza con actividades articas tradicionales y entre otras actividades culturales

2.8MAPADERIESGOS

MAPA DE TEMPERATURAS

RIESGOS

uentes:Mapadelpandeprevencionyreduccionderesgosmunicpaldaddstrta de ndependencia

Los centros poblados, anexos y caseríos con mayor probabilidad a ser afectados por descenso de temperaturas. El riesgo de daños en la salud de las personas, agricultura y ganadería. Los riesgos relacionados a las lluvias intensas, colapso de viviendas precarias, deslizamiento, daños a la agricultura, sepultamiento de viviendas y vías de acceso, desborde de río y activación de quebradas, etc.

RECOMENDACIONES

uentes:Mapadelpandeprevencionyreduccionderesgosmunicpaldaddstrta de ndependencia

Como recomendacion para evitar este tipo de inconvenientes es mejor ver las fechas el rango de meses, donde no se pueda perjudicar el turismo de las personas.

Ademas tener muy en cuenta que los riesgos estan dichos y que se debe de tomar las precauciones necesarias para evitar cualquier tipo de daño

Fuentes:Mapa de Peligros Geologico - Climatico SIGRID

VIA PRINCIPAL ACCESIBILIDAD

La accesibilidad al establecimiento cuenta con una vias principales y vias secundarias, tambien estos accesos nos da el acceso a lugares turisticos como a la laguna churup, churupita, shullap y llaca

La via principal al establecimiento es la interoceanica que pasa por el establecimiento y llega hasta los limites del parque huascaran.

VIAS SECUNDARIAS

Las vias secundarias pasan por puntos turisticos como willcawain y huauyac.

Via secundaria (willcawain)

Distancia 21 8 km

Tiempo 1h 30min

via secundaria (huauyac)

Distancia 16 9 km

Tiempo 1h

Via principal

Distancia 17 1 km

Tiempo 40 min.

fuentes: Elaboración propia con goglle earth

Análisis del Sujeto

TIPOLOGÍA

Los tipos de usuario lo clasificamos en usuarios permanentes y temporales

EDAD DEL VACACIONISTA EXTRANJERO QUE VISITA ANCÁSH

Según PromPeru , el 46% de los turistas son de 25 a 34 años ; el 18% son de 35 a 44 años ;el 17% son de 15 a 24 años ,el 10% son de 45 a 54 años y solo el 8 % son de 55 a 64 años

GRADO DE INSTRUCCIÓN DEL VACACIONISTA EXTRANGERO QUE VISITA ÁNCASH

Según PromPeru , de estos vacacionistas, el 45% poseen una instrucción universitaria, el 17% posee un doctorado, un 10% cuenta con maestría, un 9% con instrucción técnica, teniendo a mas del 70% con instrucción superior

CONCLUSIÓN: La mayoría de turistas son jóvenes, el 63% son jóvenes de 15 a 34 años y van en busca de experiencias nuevas y de aventura con una instrucción superior en su mayoría.

TIPO DE TURISMO REALIZADO POR EL VACACIONISTA QUE VISITA ÁNCASH

Según PromPeru , de estos vacacionistas, la razón del 89% de turistas de visitar Áncash es por su cultura, el 77# por su naturaleza, el 70% por aventura y el 6% sol y playa

PERMANENTES

Personal de servicio

Personal Administrativo

Personal de Capacitación

TEMPORALES

HORARIO SEGÚN USUARIO

PERMANENTES

PERSONAL DE SERVICIO

El ingreso del personal será de acuerdo a sus funciones, pero la mayoría ingresara a las 7:00 de la mañana.

PERSONAL ADMINISTRATIVO

Y DE CAPACITACION

Ingreso 8:00 am Salida: 6:00 pm

Huéspedes

TEMPORALES

Los horarios de ingreso serán en la mañana normalmente ya que es la hora de arribo de los aviones y transporte terrestre a la ciudad de Huaraz son entre las

El check out sera: 12:00 am Las habitaciones podrán ser usadas desde las 14:00hrs normalmente

Hora de desayuno: 8:00 am

Hora de almuerzo: 1:00 pm

Hora de cena: 6:30 pm

3.2NECESIDADESYACTIVIDADES

NECESIDADES

Las necesidades identificadas para satisfacer en un resort son:

ACTIVIDADES

Las actividades a realizar en el resort

ACTIVIDADES RECEPTIVAS

Tomamos como base las necesidades básicas de un ser humano, tomando como modelola pirámide de Maslow, el estudio realizado por Giovanni G. Bassetto Fajardo.

Necesidad de relajación

Además de las necesidades básicas, tomamos en cuenta las necesidades exclusivas de un turista

ACTIVIDADES GASTRONÓMICAS

ACTIVIDADES ADMINISTRATIVAS

ALOJAMIENTO

ACTIVIDADES RECREATIVAS

Necesidad de estimulación

Necesidades sociales

Necesidad de autoestima

Necesidad de autoregulación

Fuente: ¿Cuáles son las necesidades del tur smo?, escrito por: Dann Lazcano

Fuente: ¿Cuáles son las necesidades del turismo?, escrito por: Dann Lazcano

ACTIVIDADES DE SERVICIO

Fuente: MASLOW, Abraham Pirámide de Maslow

ANTROPOMETRÍA

Se tomará en cuanta el tamaño promedio de los peruanos, para poder realizar un análisis más exacto de nuestro tipo de usuario .

ANTROPOMETRÍA DISCAPACITADA EN SILLA DE RUEDAS

Altura mínima del piso a la parte baja de la mesa Limite mínimo para la distancia de la superficie de un asiento al techo.

ANTROPOMETRÍA DE UNA PERSONA DISCAPACITADA (INVIDENTE)

Altura máxima del piso a la superficie de asiento de una silla

Altura máxima para poder asir objetos altos (repisas)

Antropometríadeunapersonadiscapacitada(invidente).

Fuente: NEUFERT, el arte de proyectar en arquitectura 16 edic ón

ANÁLISISDELSUJETONACIONAL

ERGONOMÍA

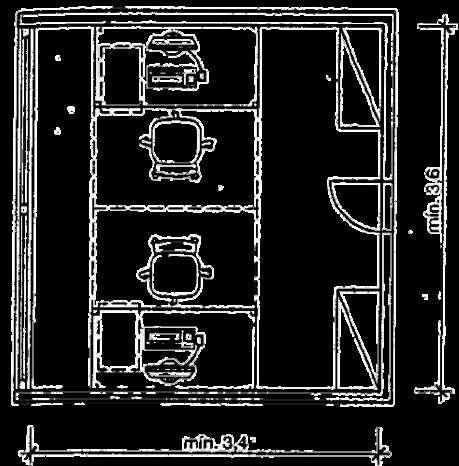

Espacio mínimo necesario para el uso de: SANITARIOS

ESPACIOS COMUNES

Medidas mínimas de circulación para personas con discapacidad (motriz, visual)

Altura máxima para poder ver los objetos en las repisas , para que sea más a la vista de los demás

Fuente: NEUFERT, el arte de proyectar en arquitectura 16 edición

ANÁLISISDELSUJETOINTERNACIONAL

ANTROPOMETRÍA

Se tomará en cuenta el tamaño promedio de la población europea, para poder realizar un análisis más exacto de nuestro tipo de usuario

Altura mínima del piso a la parte baja de la mesa

Limite mínimo para la distancia de la superficie de un asiento al techo

Antropometría discapacitada en silla de ruedas.

Altura de una visual humana a partir de la superficie de asiento

ERGONOMÍA

Altura máxima del piso a la superficie de asiento de una silla.

Espacio mínimo necesario para el uso de:

Altura máxima para poder asir objetos altos (repisas)

Antropometría de una persona discapacitada ( invidente )

3.3ERGONÓMETRIA

ERGONOMÍA

Espacio mínimo necesario para el uso de:

COCINAS

Sección transversal de cocina con 2 puestos de trabajo

COMEDORES

Sección transversal de cocina con 2 puestos de trabajo

Los fogones situados a gran profundidad, requieren mayor espacio de movimiento.

Profundidad de las mesas de trabajo 60 cm

Puertas que se puedan abrir con el pie para dar mayor facilidad

Prever una separación suficiente entre la mesa y el bufet para que pueda pasarse

La separación mínima de la mesa a la pared depende del servicio

Espacio necesario para comensales y servicio

DISPOSICIÓN DE MESAS EN PARALELO

Fuente: NEUFERT, el arte de proyectar en arquitectura 16 edición

ACTIVIDADES

Espacio mínimo para el uso de: ERGONOMÍA

SALA Y MESA DE PIN-PONG

Armario de bolas Soporte de tacos

Dimensiones usuales de la mesa de billar SAUNAS

1 persona tumbada, 2 sentadas

Sauna: 2 personas tumbadas, 3 personas sentadas Pila de inmersión de madera

ACTIVIDADES

ERGONOMÍA Resort

Espacio mínimo para el uso de:

CABALLERIZAS

El caballo es un animal que vive en manadas, y el contacto social es imprescindible

Corte de establo colectivo

Planta de establo colectivo

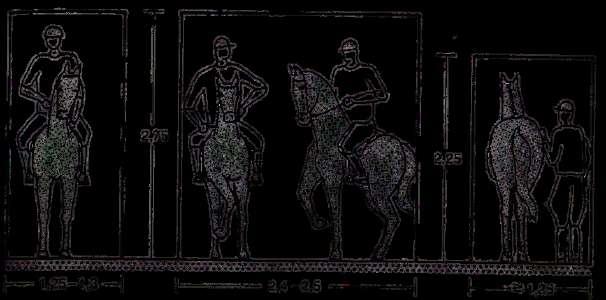

Medidas de caballo y jinete

Entrada para caballo

Portal o pasillo de cuadras

Caballo y jinete

Fuente: NEUFERT, el arte de proyectar en arquitectura

edición

ACTIVIDADES

Espacio mínimo para el uso de:

CICLISMO

Medidas generales de una bicicleta

Estacionamiento de bicicletas holgado Estacionamiento de bicicletas estrecho

Lo recomendable es emplear soportes para bicicletas sin posibilidad de candar convenientemente solo en espacios cerrados con acceso restringido a pocas personas

ADMINISTRACIÓN

Medidas mínimas para despacho individual

Oficina doble

Ejemplo de despacho

Zona de reuniones

Superficie necesaria para archivo/fichero

Anchura normal de los carriles de bicicletas

Doble Medidas mínimas de carriles estrechos Perfil mínnimo

Dimensiones mínimas con franjas ajidarnadas

Fuente: NEUFERT, el arte de proyectar en arquitectura 16 edición

Análisis del Objeto

NORMATIVA

ACCESIBILIDAD

Las edificaciones de uso público o privada deben ser accesible desde la acera o el límite de propiedad hasta la edificación; en caso de existir diferencia de niveles, además de la escalera de acceso se debe incluir rampas o medios mecánicos que permitan el acceso a la edificación, y de contar con un sistema de drenaje en los ingresos

ACCESIBILIDAD UNIVERSAL EN EDIFICACIONES

NORMATÉCNICAA120

SUB CAPÍTULO I

AMBIENTES, INGRESOS Y CIRCULACIONES

ART. 6 CARACTERÍSTICAS DE DISEÑI EN RAMPAS Y ESCALERAS

Ancho mínimo de una escalera

SUB CAPÍTULO III SERVICIOS HIGIÉNICOS

ART.14 LAVATORIOS

ART. 16 URINARIOS

Las rampas de longitud mayor de 3 00 m deben contar con parapetos o barandas en los lados libres, y pasamanos en los lados confinados

La rampa, según la diferencia de nivel debe cumplir con la pendiente máxima, de acuerdo al siguiente cuadro:

Se debe instalar grifería con comando electrónico o mecánicadebotón

ART 15 INODOROS

Cubículosparainodoros

Debe existir un espacio libre de 075 m x 120 m al frente del lavatorio para permitir la aproximación de una persona en silla de ruedas

Se debe instalar con el borde externo superior o, de ser empotrado, con la superficie superior del tablero a 085 m medido desde el suelo

El espacio inferior queda libre de obstáculos, con excepción del desagüe y debe tener unaalturade075m

Debe existir un espacio libre de 075 m por 120 m al frente del urinario para permitir la aproximación de una personaensilladeruedas Se debe instalar barras de apoyos tubulares verticales

Consideración de la distribución de los aparatos sanitarios.

CAPÍTULO IV ESTACIONAMIENTO

SUB

Estacionamientosaccesiblesindividuales

Dos estacionamientos accesiblescontinuos

Fuente: Reglamento Nacional de Edificaciones

ANÁLISISNORMATIVO

Resort MARCO NORMATIVO

Para el proyecto, se aplica la normativa indicada en el RNE

indican las consideracion es generales de diseño del proyecto, como la iluminación, ventilación, dimensiones de ambientes, escaleras, estacionamie ntos, relación con el entorno, accesos, evacuación, etc

Se establecen los requerimientos mínimos para establecimientos de ECOLODGE y su clasificación de 4 estrellas, para el cual debemos tener en cuenta el anexo N° 5 de la referida norma.

se utilizará como referencia para los requerimientos del área administrativa (oficinas) del ecolodge. servirá para los requerimientos del centro vivencial.

La norma A 130 se utilizará para el tema de evacuación en toda la edificación y los medios a usar para dicho fin.

La norma EM 080 describe el uso de la energía solar en construcción y como ser aprovechada.

La Norma E.050 se utilizará para las cimentaciones y suelos que se usarán para todos los volumenes, jardines y circulaciones

NORMA A.010

NORMA A.030

NORMA A.080

NORMA A.090

NORMA A.0130

NORMA E.050

NORMA EM.080

Fuente: Reglamento Nacional de Edificaciones

4.2MATERIALIDAD

BIOHUERTO

MATERIALES

Incluir un biohuerto en un resort es un plus de recurso que se puede adquirir para la alimentacion de los usuarios

COMPOST

VIGAS DE MADERA ADOBE CON REVESTIMIENTO DE YESO (MURO DE 40CM A 50CM)

MURO DE PIEDRA ARMADURAS DE MADERA CON ILUMINACIÓN NATURAL

Fuente: Elaboración Propia

Clasificación de los residuos para utilizar los residuos orgánicos para el compost y reutilizar como abono para el biohuerto

4.3SUSTENTABILIDAD

TERMAS SOLARES ASOLIAMIENTO - VIENTOS POZO SEPTICO

CANALES

Diseño en función al asolamiento al clima y los vientos para evitar gastos innecesarios de energía

Sirve para el tratamiento primario de las aguas residuales domésticas En ella se realiza la separación y transformacióncontenida en esas aguas.

TECHOS VERDES

Con los techos verdes de influir el aislamiento térmico, el almacenamiento de calor del edificio, y su aislamiento acústico.

son el intermediario que hace que la luz solar nos sirva de energía. Su diseño es simple, muy eficaz y permite el autoconsumo

Para calentar el agua a través de la radiación emitida por el sol convertida en energía solar.

Se utilizarán tanques para el abastecimientos de los servicios higienico.

4.4ÁRBOLJERARQUICO Resort

ZONA RECEPCIÓN D E P O S I T O D E E Q U I P A J E R E C E P C I Ó N L O B B Y Y E S T A R E S I N F O R M A C I Ó N T U R I S T I C A S S . H H

ZONA ADMINISTRATIVA G U A R D A R R O P A

RESORT S E C R E T A R I A A R C H I V E R O S S H H V A R O N E S D E P O S I T O D E L I M P I E Z A R E C E P C I Ó N O F I C I N A D E A D M I N I S T R A C I Ó N O F I C I N A D E C O N T A D O R O F I C I N A D E G E R E N C I A S S . H H

Fuente: Elaboración Propia

Fuente: Elaboración Propia

4.5PROGRAMAARQUITECTÓNICO

Resort

Fuente: Elaboración Propia

4.5PROGRAMAARQUITECTÓNICO

Fuente: Elaboración Propia

m2
