CASO INTERNACIONAL 1

RESORT AMBER KAMPOT

2 CASO SUDAMERICA

EXPANSIÓN DEL CLARA RESORT IBIÚNA

3 CONCLUSIONES

2 RESORT

Resort - Amber Kampot

ARQUITECTOS: Bloom Architecture

AREA DE TERRENO: 6000 m²

CATEGORIA:

Resort Tropical 5 estrellas

AÑO: 2018 - 2020

Amber Kampot resort se encuentra localizado en la provincia de Kampot, entre la carretera Trauy Koh Road y la carretera Ta Ang Village Sangkat donde esta cerca al rio prek kampong kandal.

ACCECIBILIDAD

Resort - Amber Kampot

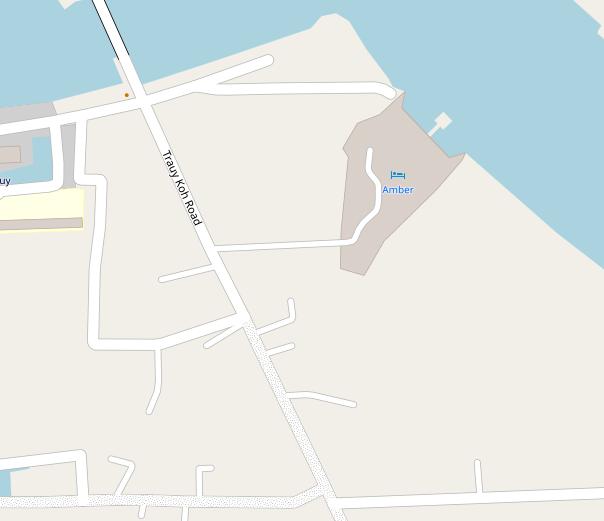

Teniendo en cuenta que el proyecto esta ubicado en una parte de la provincia de kampot, siendo este una zona rural, las vias principales son carreteras y solo teniendo una carretera que conecta al proyecto

Carretera AH 123

Carretera Trauy Koh Road

Carretera Ta Ang Village Sangkat

Rio Prek kampong kandal

Carretera Trauy Koh Road

Carretera Ta Ang Village Sangkat

Cortacamino al Resort

VIAS DE ACCESO

Resort - Amber Kampot

9 min

33 min

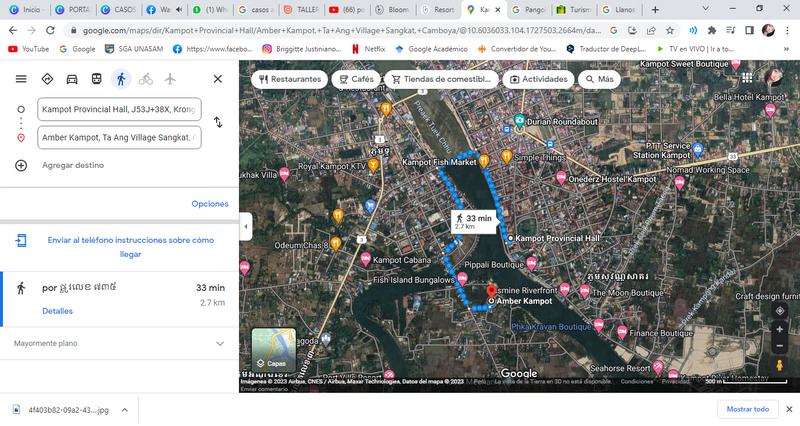

Desde Kampot Provincial Hall, al Amber kampot resort.

Circulacion vehicular Circulacion a pie

Circulacion cuatripoto

TOPOGRAFIA

Resort - Amber Kampot

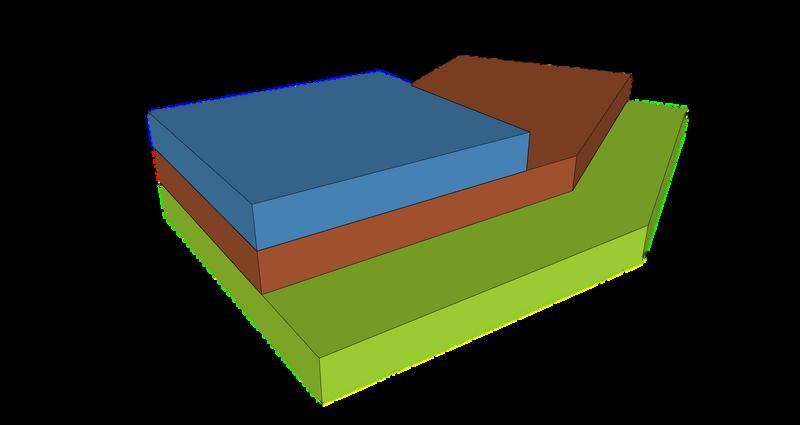

Su topografia es levemente elevada, el proyecto se acoplo al terreno dandole alturas bajas para no perjudicar el entorno.

CORTE A-A

CORTE A-A

CORTE B-B

CONTEXTO MEDIATO

Resort - Amber Kampot

Ayuntamiento Comercio

Hoteles

Restaurante

Restaurante

Kampot Provincial hall

Kampot pagoda

Vegano

de comida China

Kampot Cabana

PHka Kravan Boutique

CONTEXTO InMEDIATO

Resort - Amber Kampot

Ayuntamiento Comercio

Pagoda Wat Traeuy Kaoh

Escuela Primaria

Restaurante Arvi Kampot

Cafeteria The moon cafe

Hoteles

Complejo hotelero

Fish Island Bungalows

Resort - Amber Kampot

•El asoleamiento del terreno se encuentra direccionado en las fachadas suroeste Y noreste

•La direccion de los vientos se ve influenciada a la vegetacion del terreno siendo su dirección sudoeste. posee vientos monzónicos

Los meses entre mayo y octubre, está la temporada de lluvias. En este período, las lluvias, muy intensas, generalmente se concentran por la tarde.

ECOLOGIA Resort - Amber Kampot

•La mayor parte del territorio de Camboya es selva húmeda, por lo que la fauna dominante es tropical. En sus bosques todavía habitan elefantes, osos, tigres, leopardos, ciervos, búfalos, cobras y numerosas especies de aves cormoranes, (como por ejemplo pelícanos, etc.)

El país posee uno de los suelos más fértiles del sudeste asiático lo cual lo convierte en un país fundamentalmente agrícola. Los principales cultivos son el arroz y la caña de azúcar. La vegetación que cubre las mesetas se reduce a sabanas y bosques claros.

SUJETO

Resort - Amber Kampot

El presente Resort tiene como prioridad ofrecer al turista una experiencia de relajación y expansión del conocimiento cultural e histórico del lugar, explotando al máximo sus recursos naturales y culturales para con los turistas

TIPOLOGÍA DE TURISTAS

Turismo sostenible

Turismo de aventura

Turismo rural

Turismo de naturaleza

Turismo Familiar

NECESIDADES:

Necesidad de relajación

Necesidades sociales

Leyenda

Villa 2: 5 hab / 20 personas

Villa individual: 20 hab / 40 personas

Necesidad de estimulación

Necesidad de autoestima

Necesidad de autoregulación

Resort - Amber Kampot SUJETO

ACTIVIDADES:

En base a las necesidades del usuario enfocado, el resort opta por las distintas actividades que el usuario puede realizar libremente a través del complejo o en los alrededores del lugar.

FUNCIÓN Resort - Amber Kampot

función

El Amber Kampot es un resort tropical contemporáneo

zonas y Espacios

Administración

Recepción

Deposito

SS HH

Dormitorio

Closet

SS HH

Piscina

Terraza

Recibidor

Jardin

Recepción

Comedor

Cocina

Almacen

SS HH

Muelle

Piscina

Gimnasio

SPA

Bar

Administración

Tienda

INGRESO

Resort - Amber Kampot

FUNCIÓN

Resort - Amber Kampot

zonas y funciones

zona administrativa

Administración

Recepción

Deposito

SS.HH.

zona de descanso

Dormitorio

Closet

SS HH

Piscina

Terraza Recibidor

Jardin

circulación

Circulación pública

Circulación privada

Circulación de servicio

zona de recreación

Recepción

Comedor

Cocina

Almacen

SS.HH.

Muelle

Piscina

Gimnasio

SPA Bar

Administración

Tienda

INGRESO

FUNCIÓN

Resort

- Amber Kampot

tipos de habitaciones

Habitación 1A

Habitación 1B

Habitación 2

FORMA Resort - Amber Kampot

CONCEPTO principios compositivos

La inserción organica como pueblos de pescadores a medida que serpentean los caminos

Jerarquia

Equilibrio

Continuidad

FORMA

MATERIALES

Resort - Amber Kampot

generador de contraste con el concreto y el acabado del diseño

estas plantas son originarias del lugar que por ello se utilizo como decoracion en algunos ambientes

en el acabado de las paredes y la adaptacion de cada espacio

utilizada para dividir un ambiente , como tambien genera iluminacion y ventilacion .

se utiliza en el acabado de los pizos para asi no perder el contexto del diseño.

palmeras Nippa.

porcelanato cemento plata

MATERIALES ampot

utilizado para un acabado adaptandose al contexto.

madera oscura

como losas y un soporte estructural en la edificacion.

concreto

listones

plantas colgantes

materializando la madera para las barandas para adaptar el espacio como una terraza o un mirador

planta decorativa y que es una de las plantas del entorno.

para adecuar al contexto y generar estetica natural.

planta oreja de elefante

para adaptar la virtualidad de la edificacion con vidrios transparentes y tener mayor visualizacion al entorno

fierros vidrio

utilizada como mamparas y divisor del contexto con el espacio de la edificacion.

exteriores

ceramicas que se adaptan al contexto por la textura y el manejo del color .

porcelana textura de madera

CARACTERISTICAS

Resort - Amber Kampot

Para responder a un entorno tan rico, un exuberante edificio de instalaciones y una piscina dan al río, con un acceso desde el río. Esta plataforma horizontal hecha de hormigón, piedra arenisca y persiana de madera para filtrar el sol, actúa como un faro y proporciona una sensación única de llegada al hotel.

Los espacios interiores que están ordenados para no restar valor al paisaje circundante.

Expansión del Clara Resort Ibiúna

Clara resort Ibiuna se encuentra localizado en el estado de saopablo, entre la Estrada da Cachoeira, Estr. Vicinal Campo Verde de Baixo, esta cerca al rio Pirajibu -mirim.

ARQUITECTOS:

Ponto de Apoio, Studio DWG

AREA DE TERRENO:

20000 - 15000 m²

CATEGORIA:

Resort 3 estrellas

AÑO: 2019 - 2021

ACCECIBILIDAD

Expansión del Clara Resort Ibiúna

Teniendo en cuenta que el proyecto esta ubicado en una parte del estado de saopablo, ibiuna, siendo este una zona rural, las vias principales son carreteras y solo teniendo una carretera que conecta al proyecto

Estr. Vicinal Campo Verde de Baixo

Estrada da Cachoeira

Cortacamino al Resort

Estr Vicinal Campo Verde de Baixo

Estrada da Cachoeira

Rio Pirajibu -mirim.

VIAS DE ACCESOExpansión del Clara Resort Ibiúna

24 min

2h y 47 min

Desde Centro de Informações

Turísticas de Ibiúna - Centro, Ibiúna hasta el Clara resort,

Circulacion vehicular

Circulacion a pie

Circulacion de cabalgar

Circulacion de cuatrimoto

TOPOGRAFIA

Expansión del Clara Resort Ibiúna

La construcción se aloja en la topografía accidentada para acoplar el terreno utilizando los desniveles.

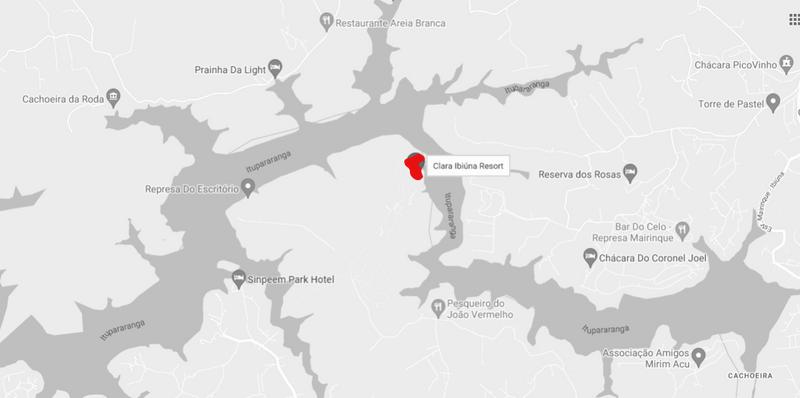

CONTEXTO MEDIATO

Expansión del Clara Resort Ibiúna

Ayuntamiento Comercio

Hoteles

Represa Do Escritório Represa Itupararanga - SOS

Restaurante Areia Branca

Pesqueiro do João Vermelho

Sinpeem Park Hotel

Hotel Prainha Da Light

Recreacion

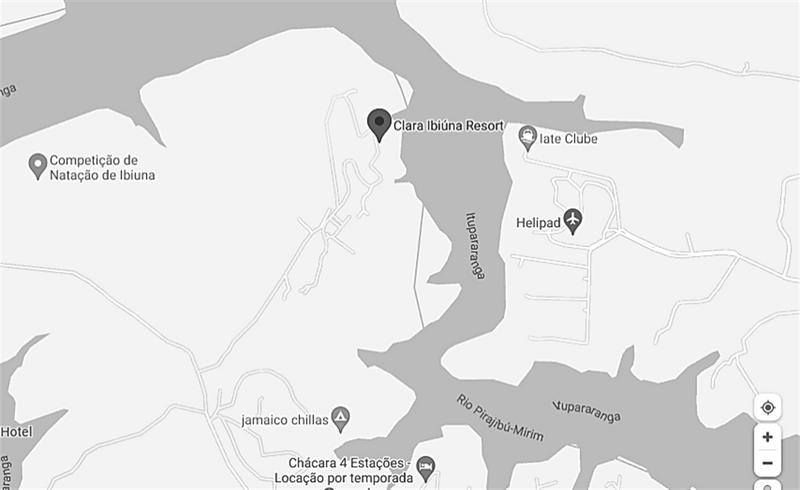

CONTEXTO INMEDIATO

Expansión del Clara Resort Ibiúna

Ayuntamiento

Sinpeem Park Hotel

Chácara 4 Estações

Hoteles Recreación

Clara resort

CLIMA Expansión del Clara Resort Ibiúna

•El asoleamiento del terreno se encuentra direccionado alas fachadas laterales de este a oeste

•La direccion de los vientos está soplando desde el Suroeste (SO) para el Noreste

La menor cantidad de lluvia ocurre en agosto El promedio de este mes es 48 mm. Con un promedio de 283 mm, la mayor precipitación cae en enero.

ECOLOGIA Expansión del Clara Resort Ibiúna

La fauna en este lugar es muy diversa teniendo catalogado 20 especies de anfibios y reptiles, 15 especies de mamíferos y más de 160 especies de aves.

Una de las sorpresas más recientes que tuvimos la oportunidad de registrar fue un puma (Puma concolor).

Con una extensión de más de 151 hectáreas, buena parte de su territorio está cubierto por vegetación nativa, lo que permite el establecimiento de varias especies de la Mata Atlántica.

la mayor parte del territorio corresponde a áreas de preservación ambiental y otros ecosistemas diversos.

SUJETO Expansión del Clara Resort Ibiúna

El presente Resort tiene como usuario principal al turista, de esta manera aprovechar su entorno natural para satisfacer las necesidades de este mismo, con diversas opciones para su prolongado alojamiento

TIPOLOGÍA DE TURISTAS

Turismo sostenible

Turismo de aventura

Turismo de naturaleza

Turismo Familiar

Turismo de negocios

Leyenda

Habitaciones individuales: 14 hab / 28 personas

Habitaciones residenciales: 2 hab / 8 personas

Necesidad de relajación

Necesidades sociales

Necesidad de autoregulación

Necesidad de estimulación

Necesidad de autoestima

Necesidad profesional

Expansión del Clara Resort Ibiúna SUJETO

ACTIVIDADES:

En base a las necesidades del usuario enfocado, el resort opta por las distintas actividades que el usuario puede realizar libremente a través del complejo o en los alrededores del lugar.

ACTIVIDADES DEPORTIVAS

ACTIVIDADES DE AVENTURA

ACTIVIDADES DE OCEO

ACTIVIDADES GRASTRONÓMICAS

ACTIVIDADES DE NEGOCIO

FUNCIÓN Expansión del Clara Resort Ibiúna

función

crear un proyecto que se camuflara en la topografía del terreno y que armonizara con las construcciones ya existentes en el hotel

zonas y Espacios

Dormitorio

Closet

SS HH

Terraza

Cocina

Almacen

Salan de Restaurante

Recepción

SS HH

Muelle

Piscina

SPA

Sala de juegos

Deposito

Estar

Vestuario

FUNCIÓN Expansión del Clara Resort Ibiúna zonificación

FUNCIÓN Expansión del Clara Resort Ibiúna

circulación

Circulación pública

Circulación privada

Circulación de servicio

Circulación VERTICAL

FUNCIÓN Expansión del Clara Resort Ibiúna

FORMA Expansión del Clara Resort Ibiúna

CONCEPTO principios compositivos

Camuflar en la topografía del terreno y que armonizara con las construcciones ya existentes en el hotel resort

Jerarquia

Proporción

Ritmo

FORMA Expansión del Clara Resort Ibiúna

volumenes

Paralelepipedos Octaedroirregular

relaciónformal

Intersecciónconelterreno

Contactocaraconcara

MATERIALES Expansión del Clara Resort Ibiúna

CONCRETO

Parara generer losas que ayuden con la estructuracion del edificio

interiores

BARANDAS DE METAL

Empleada para direccionar, como tambien pora el uso de seguridad.

Mediador de un proceso de diseño que unifica al concreto con el diseño del piso de madera PORCELANA

Usada como una planta decorativa en el interior de la edificacion , tambien considerado por el ambiente calido y tropical.

PALMERA PHOENIX CANARIENSIS

Usada por el contexto y tambien por como esta situada la edifiacion , con un proposito de poder generar la calides en un ambiente que es adaptada a la topografia

MADERA NEUTRA

MATERIALES

Expansión del Clara Resort Ibiúna

exteriores

Usado para un mejor manejo del calor en las habitaciones.

GRAS NATURAL

Propuesto para la mayor incidencia de calor por el uso de paneles fotovoltaico

Mamparas de vidrio templado para una mejopr visulización hacia el lago

CONCRETO

Usado por seguridad y para delimitar el campo de uso.

BARANDAS A DE METAL

Tiene un uso más representativo hacia la tierra, para el emplazamiento con la topografía

MAMPARAS

POLIMERO CON FIBRA DE MADERA

Tiene una alta resistencia al paso del tiempo, y posee baja absorción de líquidos

CERAMICA

TEXTURADO

Paredes acústicas correderas de 3m entre ellas.

PARED ACUSTICA

CARACTERISTICAS Expansión del Clara Resort Ibiúna

Los pisos asumen una angulación de ala delta para liberar la visión lateral de los balcones de cada una de las unidades.

Quien mira desde el estacionamiento casi no ve la zona construida y quien mira desde la represa nota que la arquitectura se encaja agradablemente en la topografía del terreno.

Dos suites pres extremos del ed acabados prem demás suites com

El talud al fondo provee buen aislamiento acústico y los revestimientos externos de cada uno de los pisos son diferentes para no crear una unidad entre ellos. El talud al fondo provee buen aislamiento acústico y los revestimientos externos de cada uno de los pisos son diferentes para no crear una unidad entre ellos.

Ha sido planeada, con nuevas suites, piscina, restaurante, bar, juegos, bolos y un edificio dedicado a eventos corporativos y sociales.

En el punto más alto del terreno de la zona de expansión se construyó el salón de eventos con vistas a la represa.

CONCLUSIONES Cuadro Comparativo

Resort - Amber Kampot Expansión del Clara Resort Ibiúna

Según el su contexto, el terreno no se aisla del entorno, todo lo contrario se acopla a el, e incluso respetandolo e incluyendo jardines internos en cada modulo de habitaciones.

En cuanto los aspectos climaticos el asoleamento es correcto y en cuanto su ventilacion no perjudica ya que esta en un entorno boscoso, siendo de mucha enfluencia para los vientos monzonicos que tiene la zona

Segun el su contexto, el terreno no se aisla del entorno, todo lo contrario se acopla a el, e incluso respetandolo utilizando los desniveles como parte de su circulacion tanto externa como interna

En cuanto los aspectos climaticos el asoleamento es normal ya que no afecta mucho la fachada de las habitaciones ya que tiene un volado de 3 metros la cual hace menos intenso la llegada del sol por las mañanas y en cuanto su ventilacion es influenciado por el pequeño area boscosa que tiene hacie el sur. Su topografia accidentenda hace que no afecte mucho las rafagas de viento

El enfoque para con el sujeto del caso del Resort Amber Kampot, está en proporcionarle experiencias directas con el contexto natural, cultural e histórica del entorno, además de brindarle las condiciones adecuadas para satisfacer de buena manera sus necesidades, aquello que podemos aprovechar en nuestro entorno natural

El enfoque para con el sujeto del caso del Resort Expansión de Clara Ibiúna, está en brindar los servicios muy particulares enfocados en la interacción con las personas, quienes cuentan con profesionales del deporte, para aprovechar al máximo el entorno natural del lugar, además de darle mas importancia al entorno familiar

CONCLUSIONES Cuadro Comparativo

Resort - Amber Kampot

Expansión del Clara Resort Ibiúna

En la parte funsional, este resort nos presenta tres zonas principales las cuales están distribuidas por la administrativa, descanso y recreación respectivamente para la circulación. Al ser un proyecto de un solo nivel, nos ayuda a una circulación directa hacia la carateristica principal de un Resort que es el de llegas hacia un espacio recreativo.

La forma responde a su concepto de no tener tanto protagonismo con respecto a la naturaleza, y con un orden organico pero direccionado hacia su fin principal

Los materialos utilizados en el proyecto la mayoria son de la propia zona, haciendo que perdure su esencia del lugar, eligiendo bien los colores, y las texturas para reflejar la belleza natural del área.

Los principales aportes de este proyecto, son los jardines internos en las habitaciones, la modulación de las habitaciones para obtener privacidad, y que no quita protagonismo a su entorno natural

Funcionalmente, este Resort llega directamente hacia el caracter recreativo en la planta principal, y va bajando de nivel hacia las zonas de descanso las cuales estan direccionas por rampas y escaleras, tanto de manera directa desde el estacionamiento y de manera interna

En el aspecto formal repónde a la misma topografia, como también da protagonismo a la zona recreativa y hace que la zona de descanso este soterrada con el entorno.

Los materialos utilizados en el proyecto la mayoria son de la propia zona, haciendo que perdure su esencia del lugar, haciendo que se camufle con el entorno

Principales aportes son los techos verdes pára reducir el calor en las habitaciones, el camuflaje con el entorno y el uso de paredes de aislamientos acusticos para cada habitación.
