Disk line up MY27
Carry Over
6 Bolts (RXC Braking profile):
Ø160 – 2mm
Ø180 – 2mm
Viti comprese nel kit di vendita
6 Bolts (RGR Braking profile):
Ø203 – 2mm
Ø220 – 2mm
Ø203 – 2,2mm
Ø220 – 2,2mm
Viti comprese nel kit di vendita
Disk line up MY27
Novità MY27

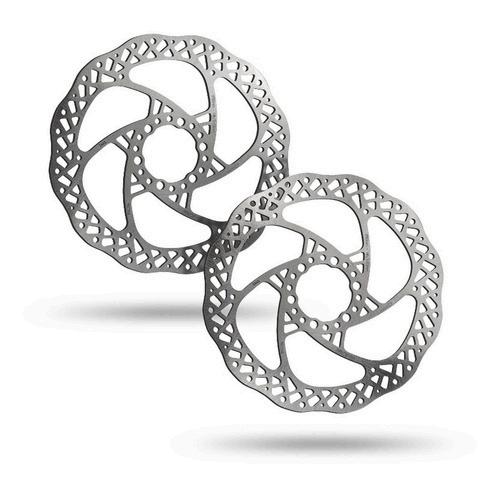

Centerlock Disk
(RXC Braking profile):
Ø160 – 2mm – 131g
Ø180 – 2mm – 156g
Road / Gravel Disk
Centerlock only
(RXC Braking profile):
Ø160 – 1,8mm – 108g
Ø180 – 1,8mm – 126g

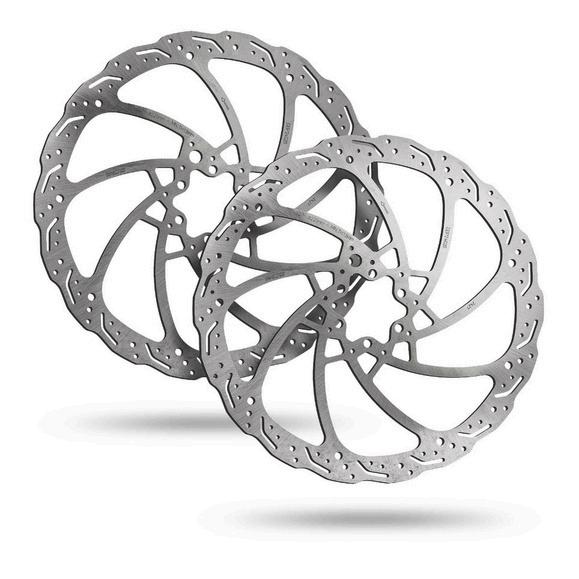

Centerlock Disk
(RGR Braking profile):
Ø203 – 2mm – 210g
Ø220 – 2mm – 252g
Ø203 – 2,2mm – 226g
Ø220 – 2,2mm – 273g
Ghiera compresa nel kit di vendita
Disk line up MY27

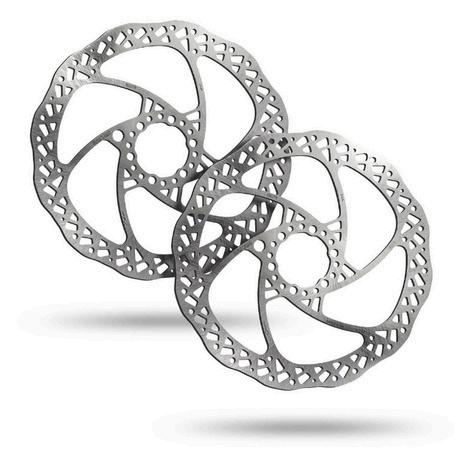

Taglio Laser

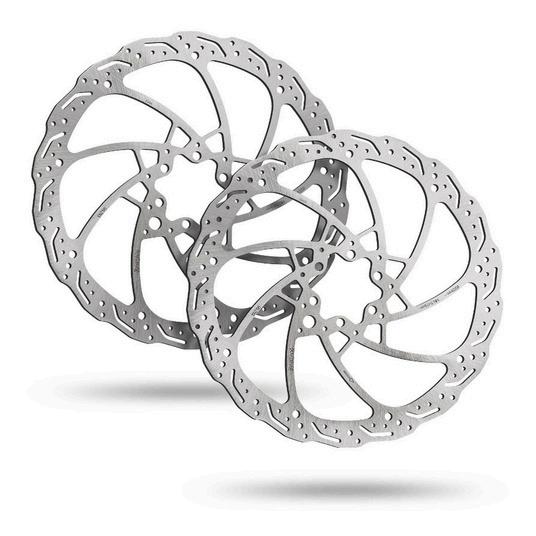

La gamma di dischi da MTB Raicam è stata progettata per offrire il massimo controllo e sicurezza in ogni frenata.
Ogni disco è realizzato in acciaio e tagliato al laser con precisione millimetrica per garantire affidabilità e durata nel tempo. Dal Cross Country al Downhill, Raicam ha sviluppato un profilo ed un design specifico per rispondere perfettamente alle esigenze di ogni singola disciplina.
Disk line up MY27

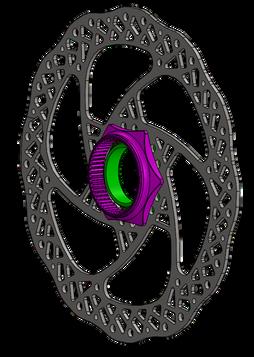

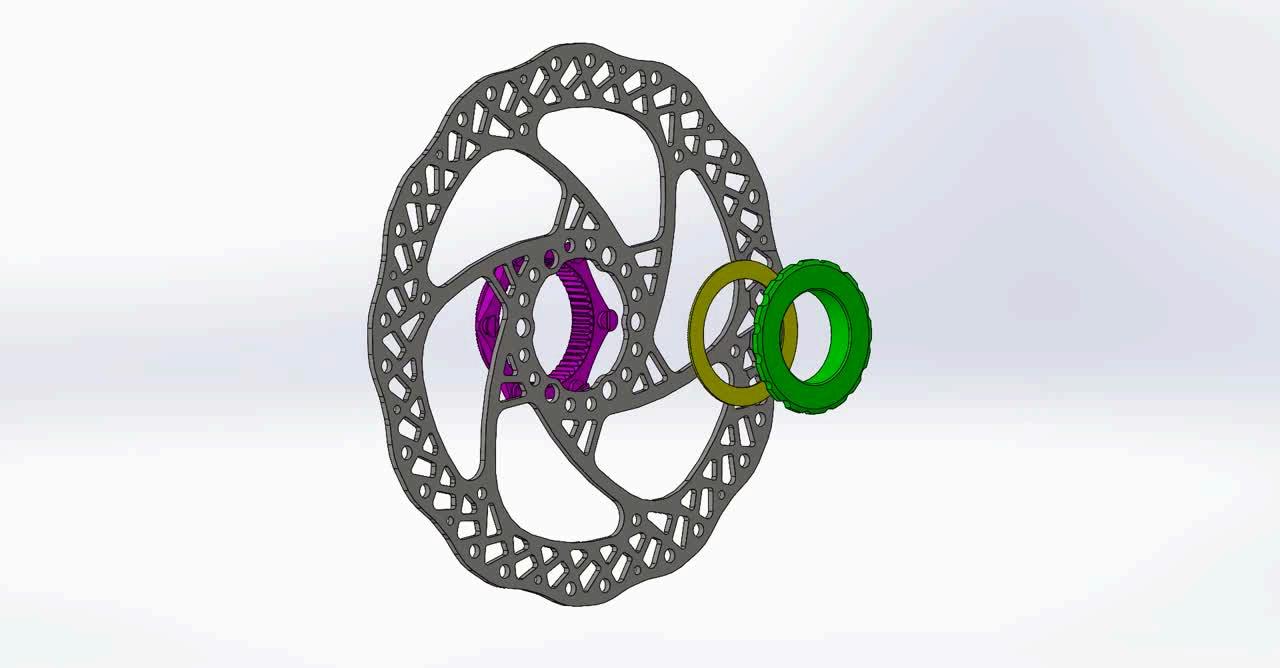

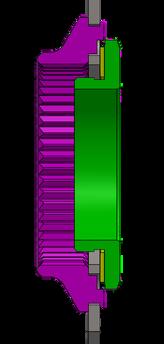

RAICAM Centerlock
Sistema di fissaggio sviluppato per garantire i vantaggi del disco mono materiale ottenuto da taglio laser. Il carrier in alluminio anodizzato consente un incremento minimo di peso.
NB: Necessario l’utilizzo della ghiera di fissaggio RAICAM (comprensiva di rondella zigrinata in acciaio).
Disk line up MY27
RAICAM FEA
Ogni disco è progettato applicando elevati standard di analisi strutturale e termica.
Il differente profilo di pista frenante consente di ottenere risultati profilati all’utilizzo specifico delle diverse discipline.

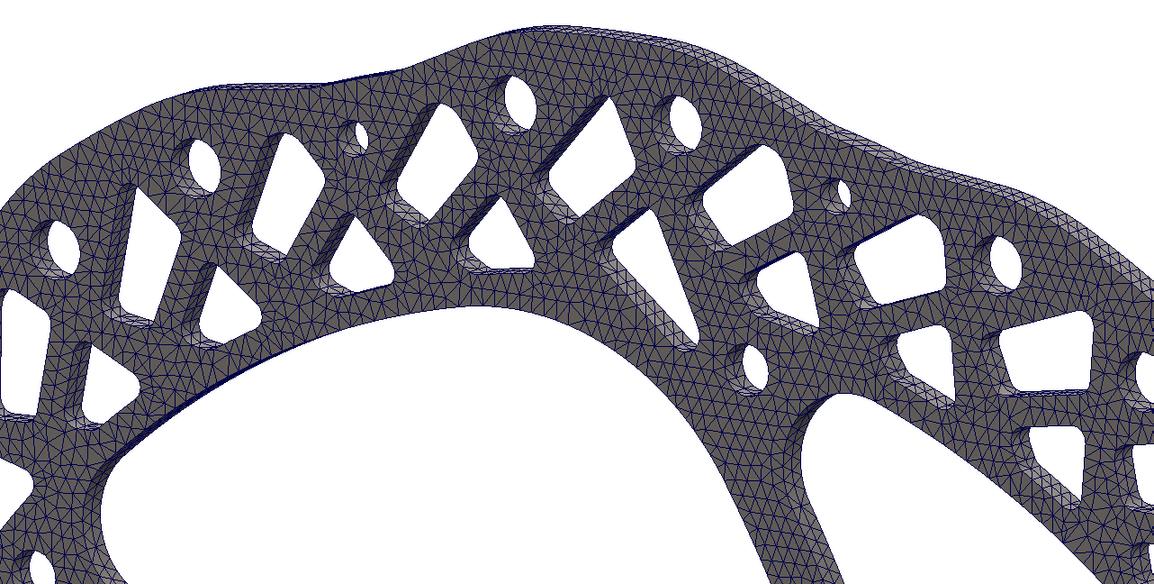

Mesh ad elementi tetraedrici quadratici
Disk line up MY27
RAICAM FEA
Le analisi strutturali si eseguono simulando il fissaggio del disco sul mozzo (6 Bolts o Centerlock).

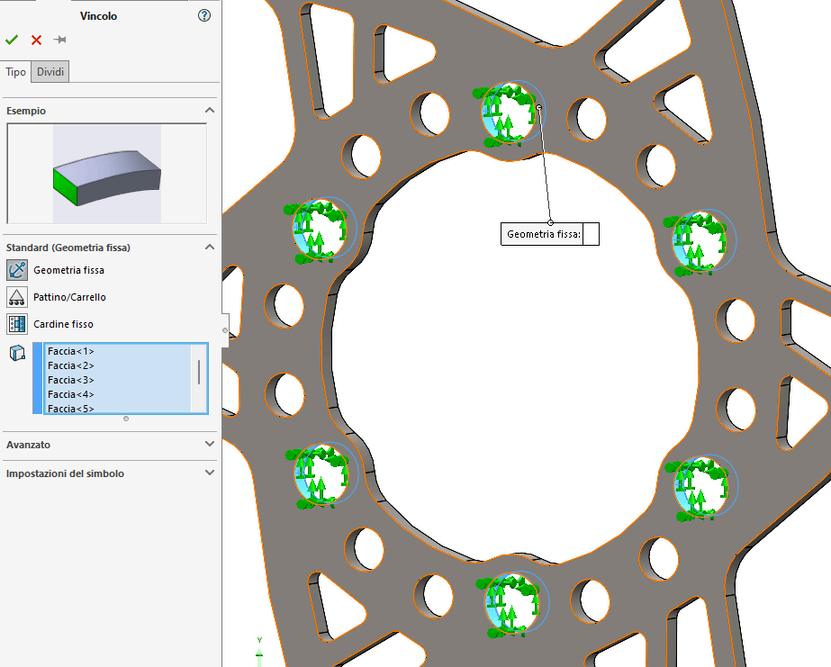

Simulazione dei vincoli
Disk line up MY27
RAICAM FEA

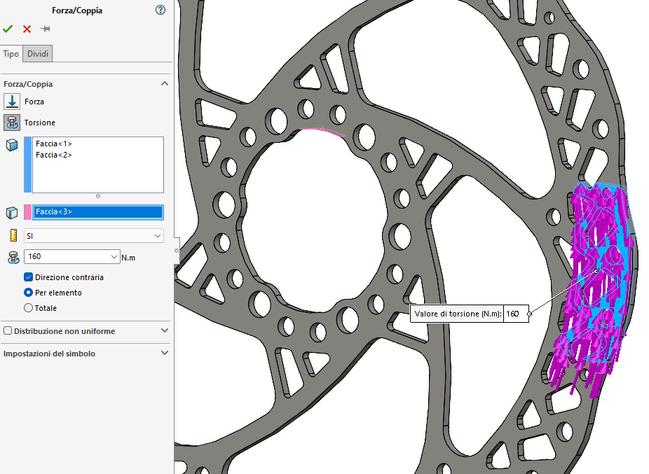

In seguito si applicano i carichi.
Applicazione del momento torcente
Nel caso dei dischi si applica il momento torcente in corrispondenza dell’area di contatto delle pastiglie.

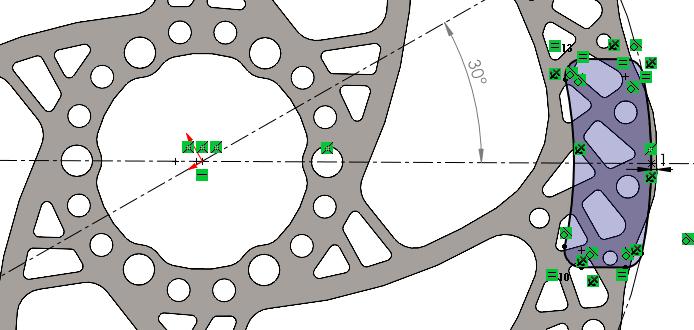

Area di contatto della pastiglia simulata
Disk line up MY27
RAICAM FEA

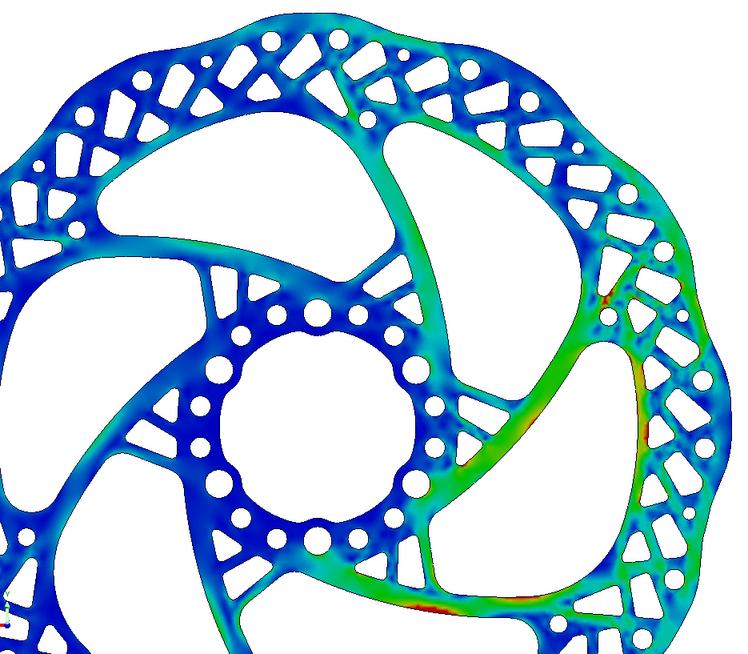

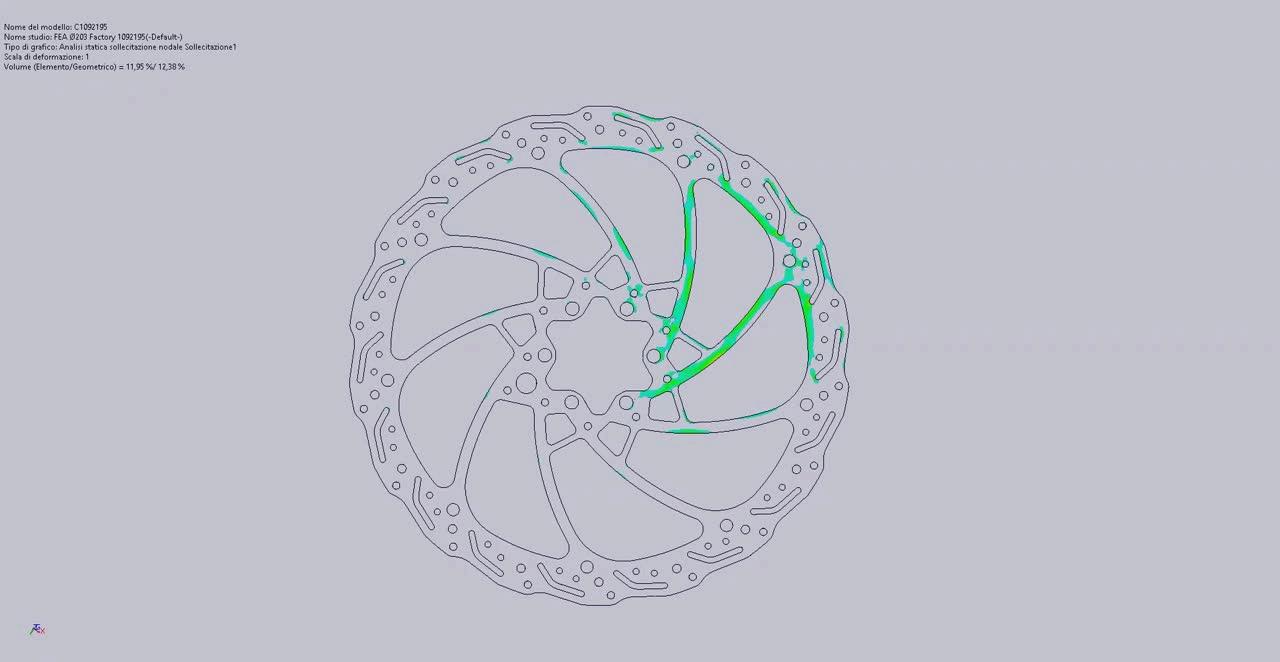

Analisi dei risultati (Ø160)

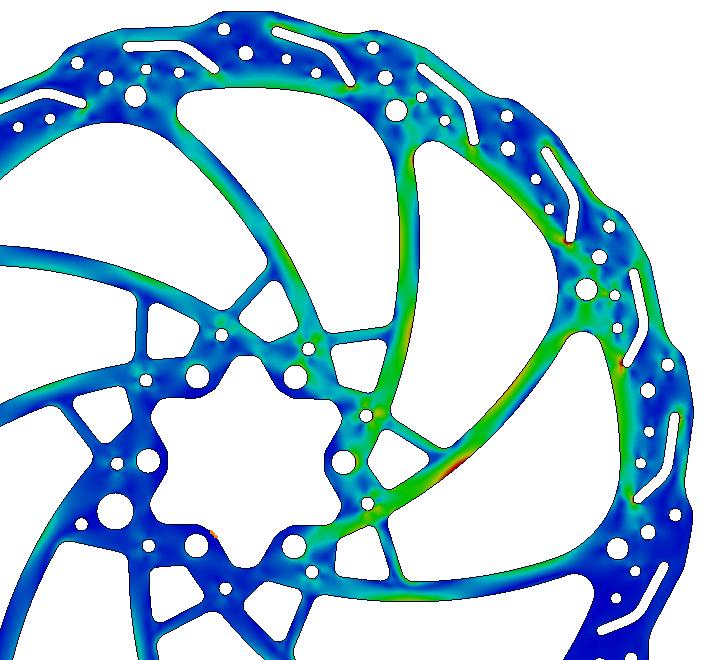

Sollecitazione equivalente (criterio di Von Mises) [Mpa]

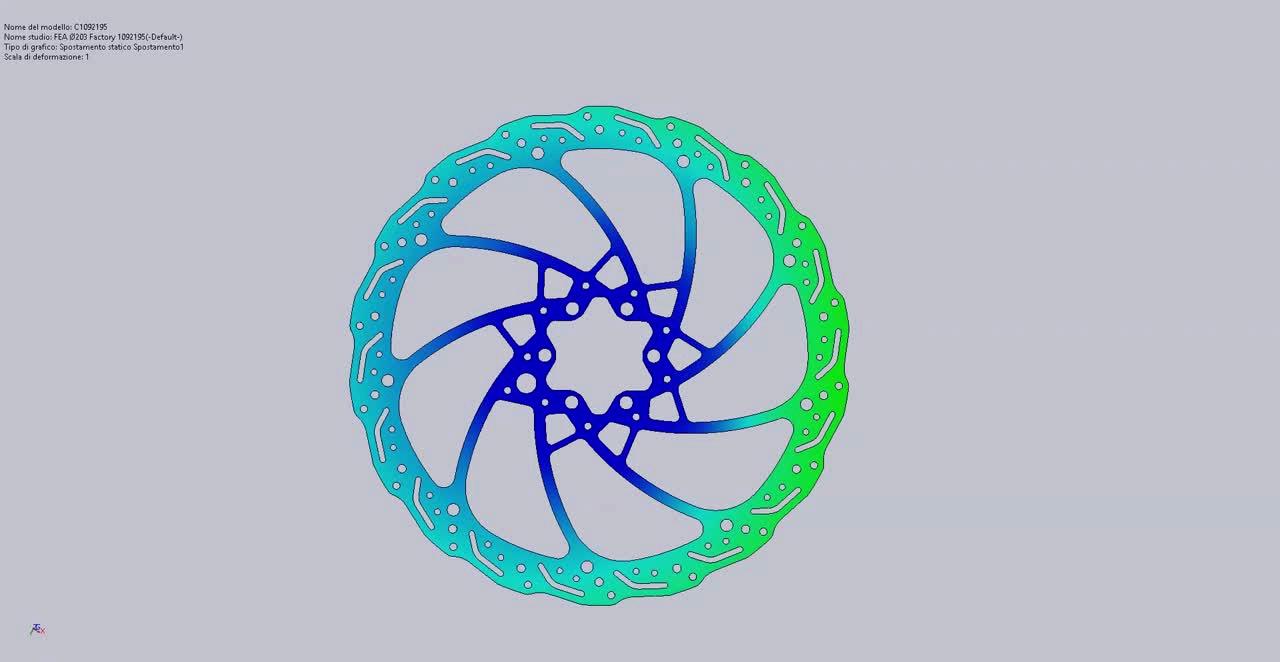

Deformazione totale (criterio di URES) [mm]
Disk line up MY27
RAICAM FEA

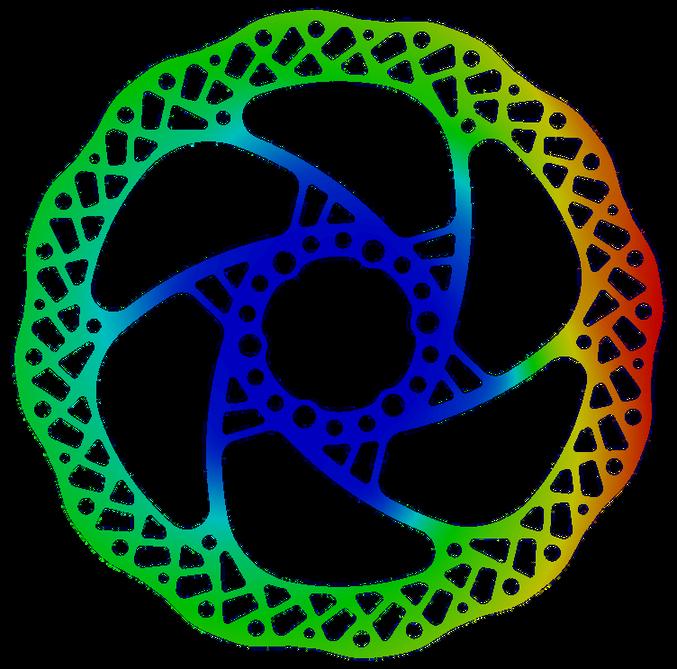

Analisi dei risultati (Ø203)

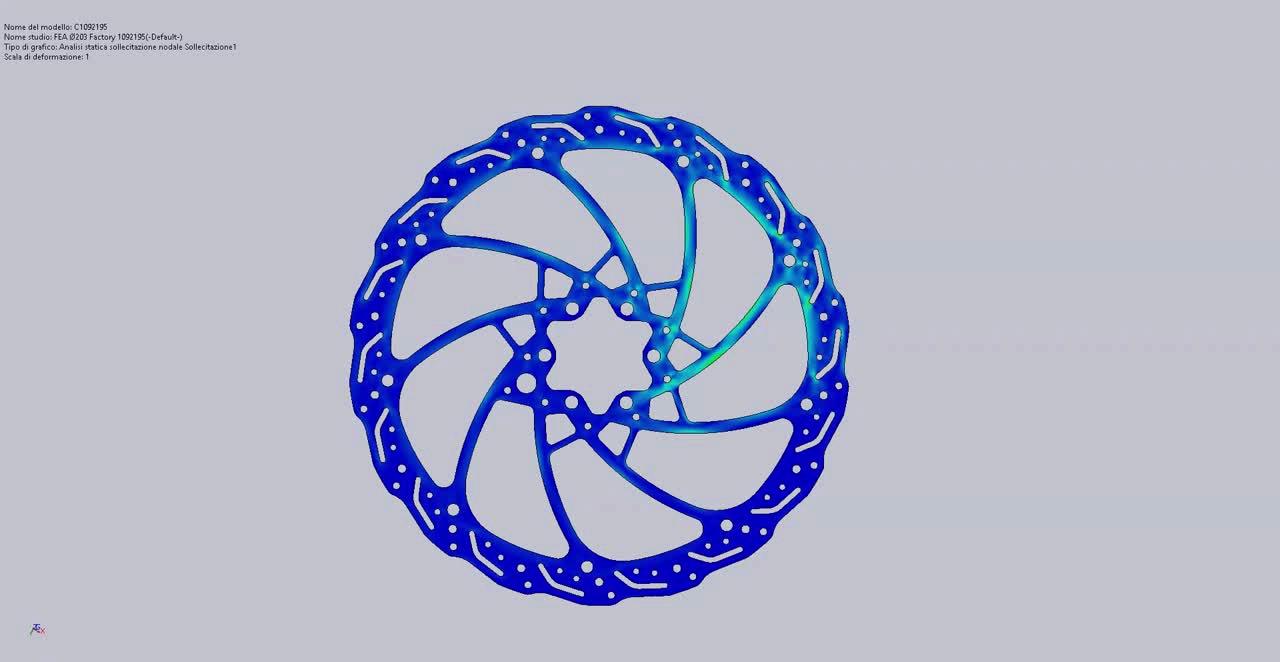

Sollecitazione equivalente (criterio di Von Mises) [Mpa]

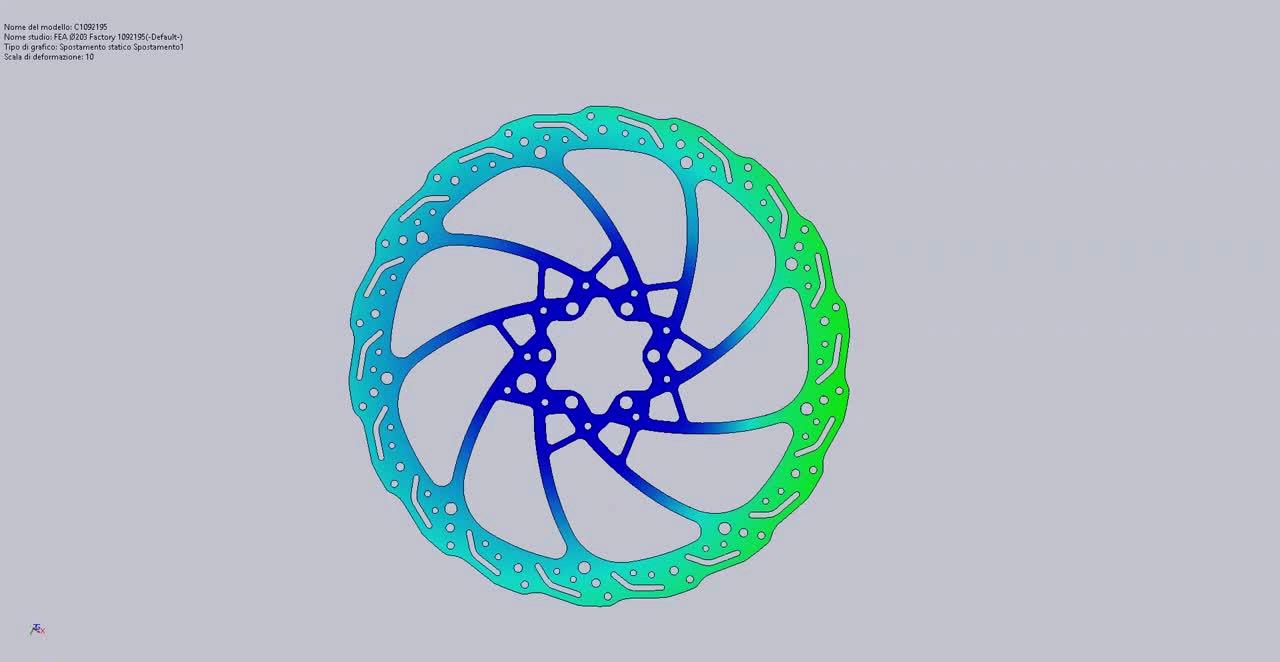

Deformazione totale (criterio di URES) [mm]
Disk line up MY27
RAICAM FEA
Analisi dei risultati (Ø203)
Sollecitazione equivalente (criterio di Von Mises) [Mpa]
Deformazione totale (criterio di URES) [mm]
Disk line up MY27
RAICAM FEA
Analisi dei risultati (Ø203)
Sollecitazione equivalente (criterio di Von Mises) [Mpa]
Deformazione totale (criterio di URES) [mm]

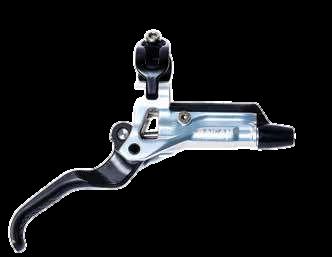

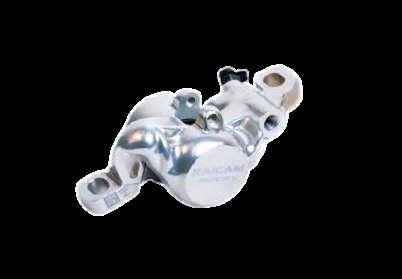

RXC Factory MY27
Sensazioni inalterate a fronte di un costo ridotto.
Il nuovo impianto mantiene il feeling di guida apprezzato sui campi gara del fratello maggiore
RXC Racing.
Adottiamo soluzioni industriali per riuscire a proporlo ad un prezzo più competitivo.
Lavorazioni meccaniche ridotte
Viteria in acciaio
Leva in composito
Tubo R3
Pastiglie Ceramic
Solo in Silver Grey
Impianti per la produzione di materiali da frizione
Due impianti; Bruzolo (TO) / Manoppello Scalo (PE)
Personale: 220 dipendenti – 34 addetti R&D
Prodotti
Tecnologia di produzione
Stampaggio a pressione: temperatura
ambiente - alta pressione
Polimerizzazione a pressione: alta temperatura – bassa pressione
Tecnologia ibrida: temperatura intermediaalta pressione
Capacita dell'impianto \
Stampaggio: 1,5M di pezzi
Stampaggio a caldo: 10/12M di pezzi
Tecnologia ibrida - biciclette: oggi 1M/ domani 3,2M

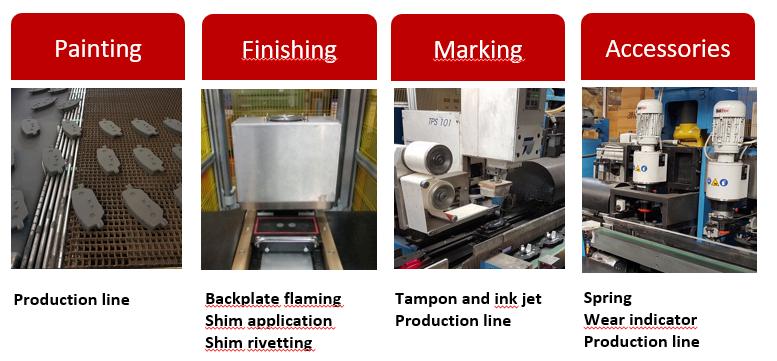

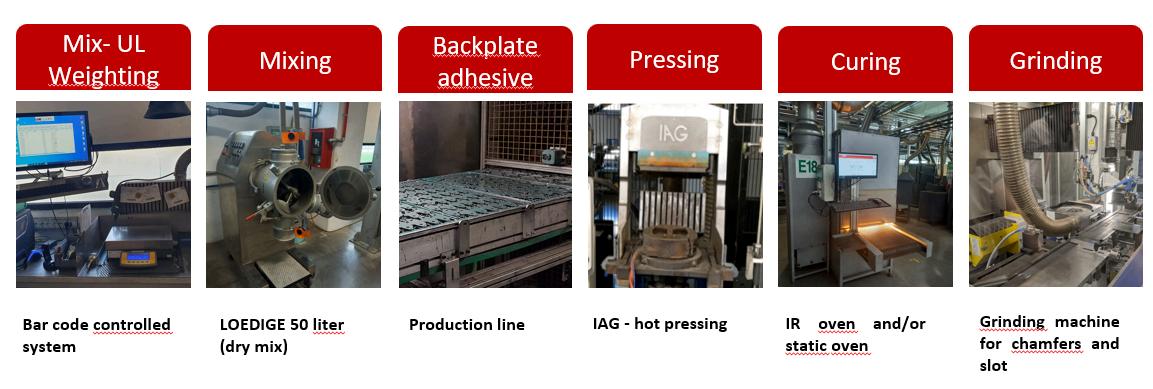

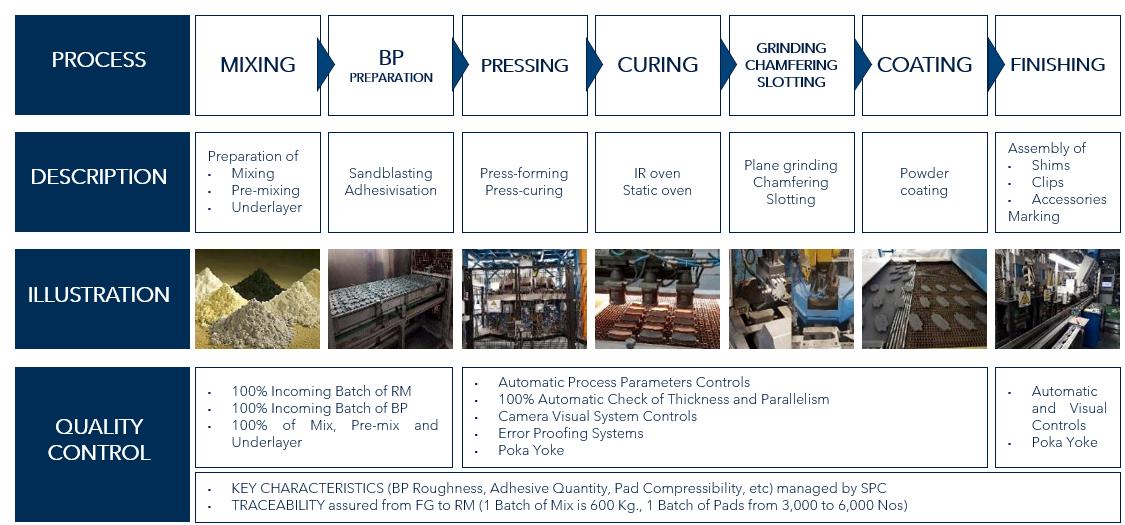

Il processo di produzione passo dopo passo
Produzione delle bici: situazione attuale/futuro
Processo di creazione

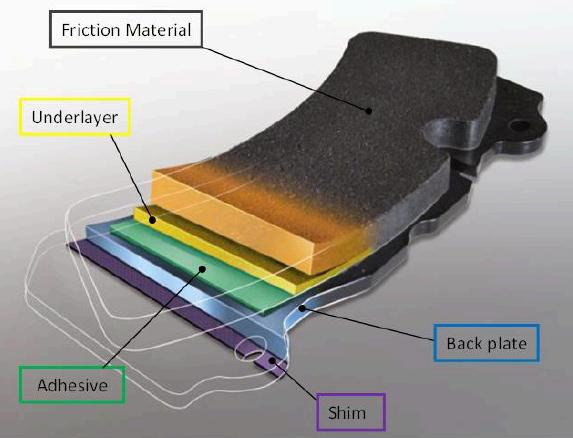

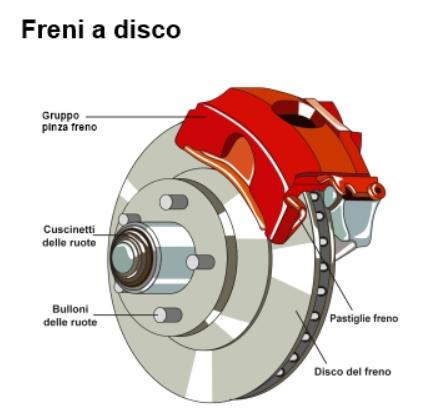

Pastiglie per freni a disco

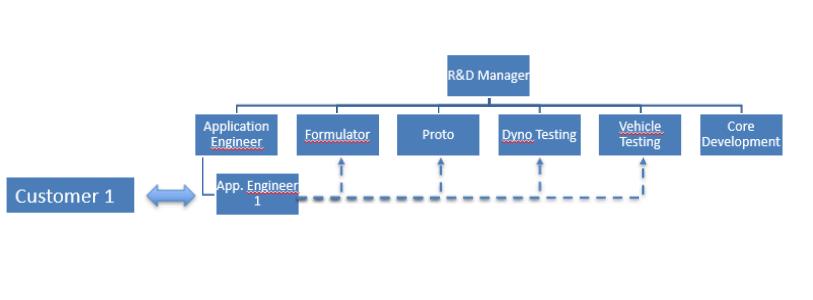

Processo di sviluppo
Conformità del veicolo
Convalida al banco prova
Produzione dei cuscinetti
Controllo fisico e meccanico del pad
Tipi di miscele
Da 15 a 30 materie prime in una miscela

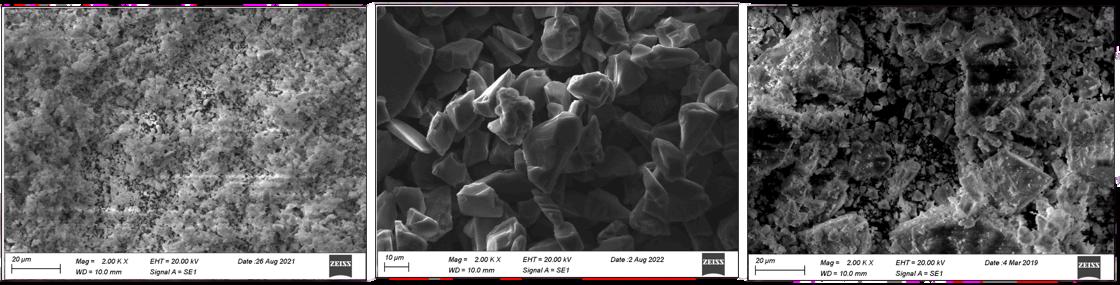

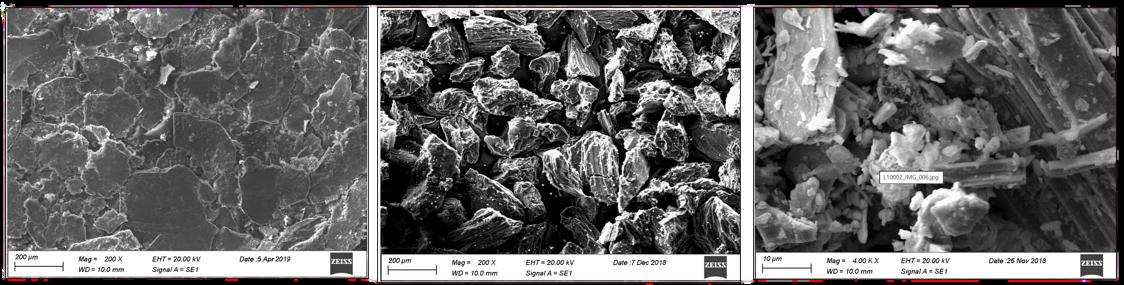

Immagini SEM
Fibra aramidica
Fibra acciaio
Fibra minerale
Immagini SEM
Grafite Naturale Coke
Solfuro di Sn
Immagini SEM
Grafite Naturale Coke
Solfuro di Sn

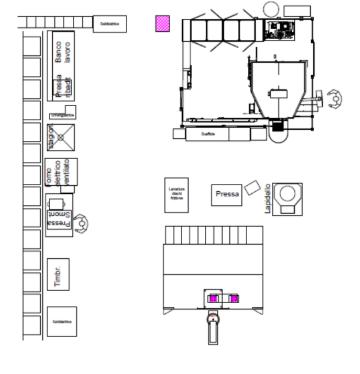

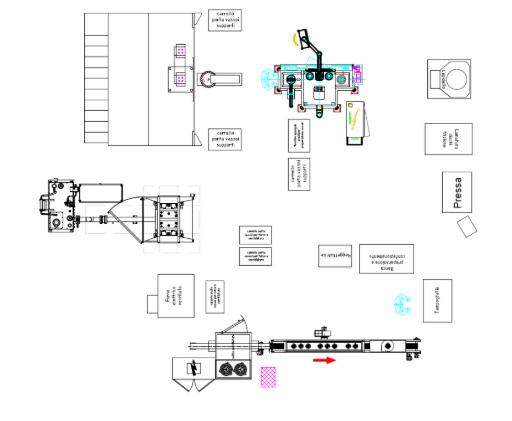

Negozio pilota
Negozio pilota
Controllo fisico / meccanico del pad
Parametro
Densità g/cm³
Resistenza al taglio kN
Adesione %
pH
Compressibilità a freddo k3@160 bar µm
Compressibilità a caldo k2@160 bar µm
Conducibilità termica °C
Rigonfiamento µm
Resistenza alla trazione

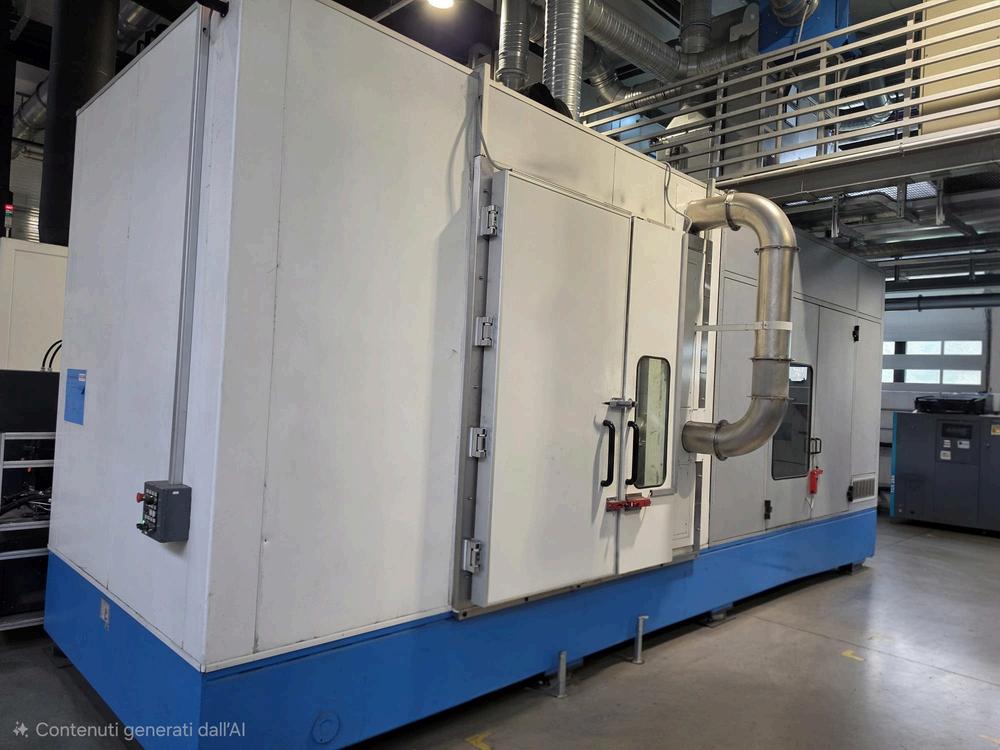

Convalida al banco prova
Test di prestazione
Prova di sbiadimento AMS
Prova di usura

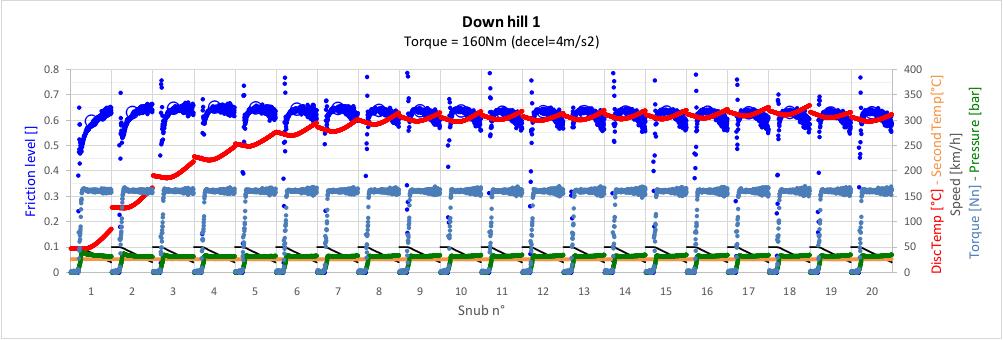

Test bici (esempio)
Convalida del veicolo
Test di prestazione
Prova di sbiadimento
Alpine Descent
Prova

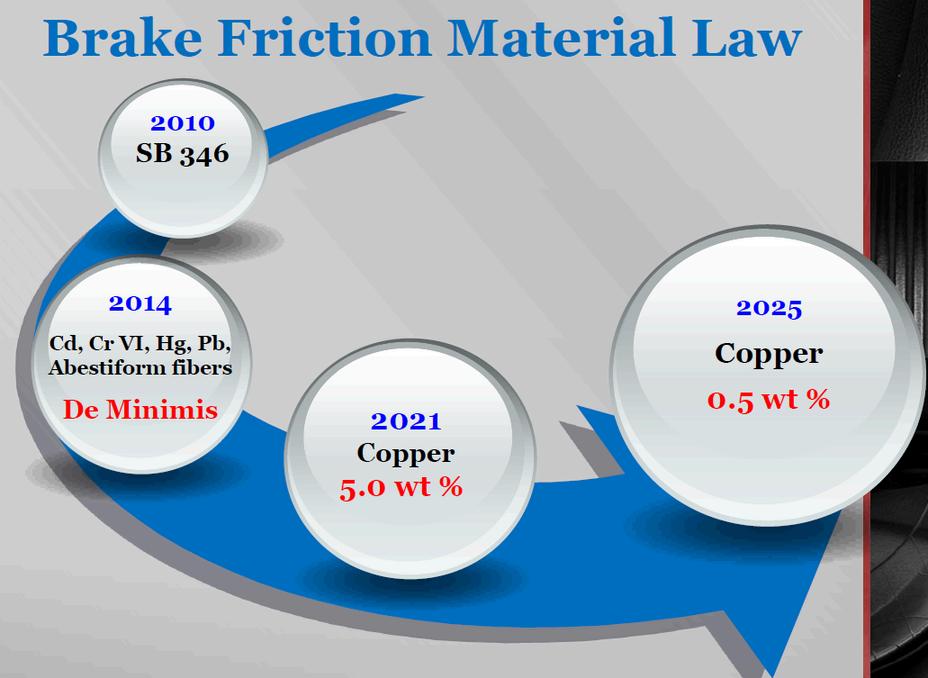

Norme ambientali
Senza amianto
Senza metalli pesanti
Senza rame
Conforme alle norme SAE J2975 e J866
Regolamento UE 7

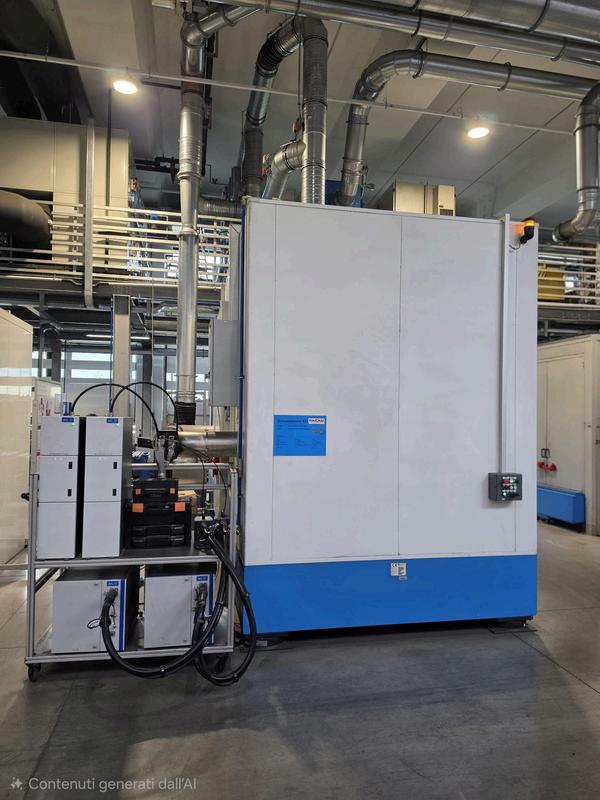

Misurazione delle emissioni di polveri
Campionatori a filtro
Contatori di particelle
Prodotti

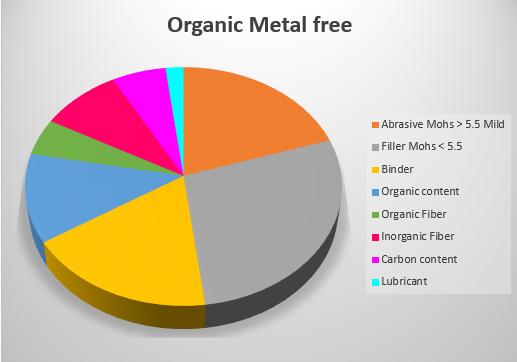

Biologico, senza metalli

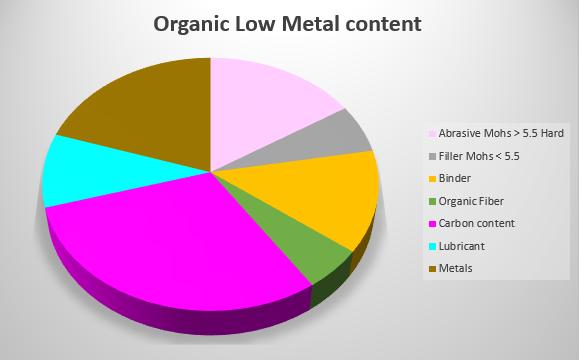

Biologico a basso contenuto di metalli
Buone prestazioni NVH
Polvere meno aggressiva
Maggiore durata delle pastiglie
Pad ECO Friendly
Stabilità termica
Migliori prestazioni di frenata
Stabilità µ
Prodotti

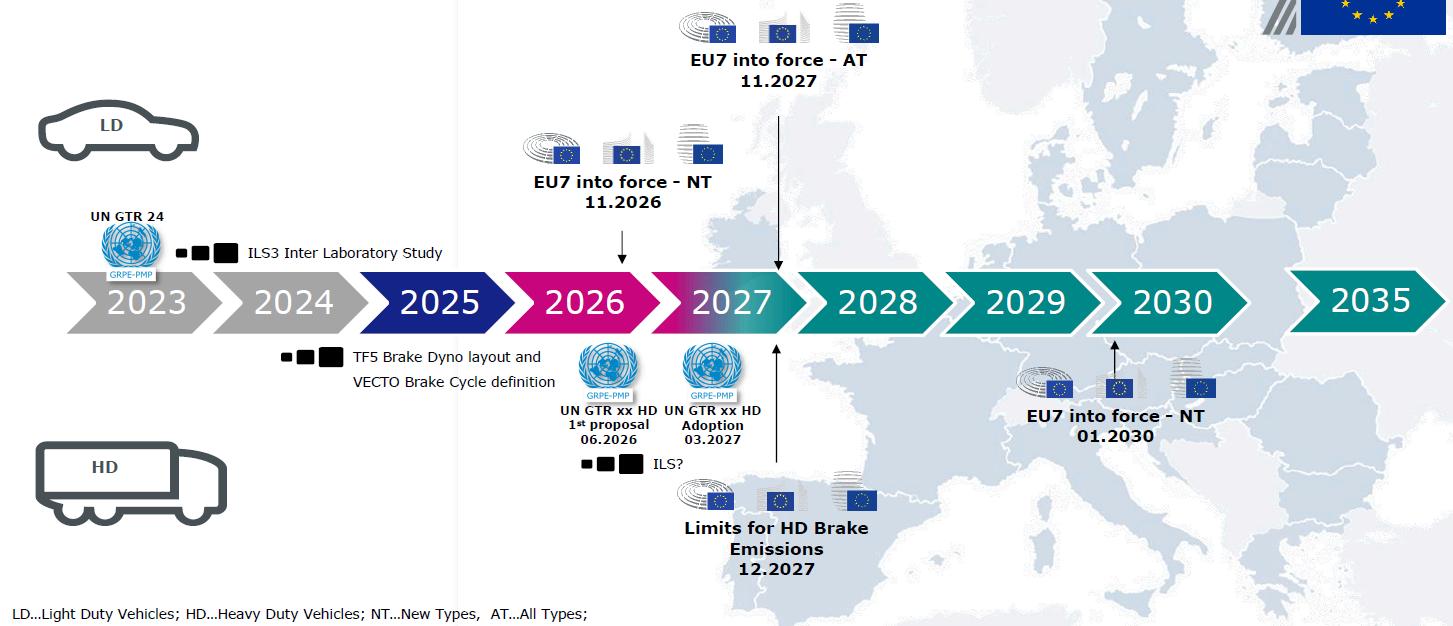

Concentrarsi sullo sviluppo di una nuova generazione di materiali a basso tenore di acciaio progettati per soddisfare le imminenti normative EU7
Per ridurre la polvere Azione Vantaggio
Metalli Diminuzione
Base in ceramica Aumento
Ridurre l'abrasione meccanica del disco
Materiali di riempimento Aumento
Rafforzare il film di attrito per intrappolare i detriti
Abrasivi Ammorbidire
Dimensioni delle particelle più piccole
Abrasivi delicati anziché abrasivi aggressivi
Grazie per l’attenzione!
