Monterings- og bruksanvisning Dekkreol
Utgave nr. 8 ©BLS – Brännehylte Lagersystem AB. 251126
![]()
Utgave nr. 8 ©BLS – Brännehylte Lagersystem AB. 251126
Les hele håndboken før du starter monteringsarbeidet. Følg instruksjonene i anvisningen for å sikre at produktet er i samsvar med gjeldende standard.
Formålet med monteringsanvisningen er å legge til rette for korrekt installasjon og å informere om risikoer og hvordan de kan unngås. Husk at disse anvisningene er for din egen og andres sikkerhet.
Monterings- og bruksanvisningen skal brukes ved:
* montering * regelmessige kontroller (sammen med mal for periodisk kontroll) * reparasjon i henhold til anvisningene
Hver installasjon skal være utstyrt med et belastningsskilt plassert på et godt synlig sted.
Det er nødvendig med regelmessige kontroller for å garantere den tekniske sikkerheten til dekkreolen. På vår nettside www.blsab.se finner du eksempler på protokoller for periodisk kontroll av pallereoler.
Deler av monterings- og bruksanvisningen viser til den svenske standarden SS-EN 15635:2008 – Stasjonære lagerinnredninger i stål – Montering, drift og vedlikehold. Ved behov kan bestilleren/brukeren innhente ovennevnte standard fra SIS. Se www.sis.se for mer informasjon.
Koblinger for nedlasting av BLS monterings- og bruksanvisninger er tilgjengelige på www.blsab.se
TA KONTAKT MED OSS
Hvis du er i tvil eller ønsker ytterligere informasjon, kan du ta kontakt med Brännehylte Lagersystem:
Telefon
E-post
Nettsted
Adresse
+47 67973170
post@blsas.no
www.blsas.no
BLS AS
1414 Trollåsen
Norge
Anbefalte verktøy
Andre nyttige verktøy:
– Krittsnor – Unbrakonøkkel, 6 mm – Skiftenøkkel – Støvsuger
Medfølgende festemidler
Boreskrue 5,5x19 art. 111616-4-19
M8x20 M10x20
M10x25 art. 111308-1-20-7 art. 111310-1-20-7 art. 111310-1-25-7
M10x75 M10x130
75 mm – art. 111310-1-75-7
130 mm – art. 111310-1-130-7
Bestilleren/brukeren er ansvarlig for at gulvet er dimensjonert for de aktuelle belastningene.
Dekkreolen skal forankres i gulv for å hindre at stolpene beveger seg når mekanisk håndteringsutstyr brukes i eller i nærheten av lagerinnredningen.
Riktig montering av reolen er viktig for konstruksjonens sikkerhet. Monteringen skal utføres i henhold til disse instruksjonene og på fagmessig måte.
For å lette og sikre en trygg montering anbefales det at flere personer er involvert i monteringen og ferdigstillelsen av reolene
Avhengig av høyden på installasjonen og antall nivåer kan det med fordel brukes sakselift under installasjonen.
M8 / M10 mutter med flens art. 111308-7-0-7 art. 111310-8-0-7
M10 mutterlås art. 111310-6-0-7
U-bolt M8 art. 111403-08
Hylse 30 30 mm – art. 111056
Hylsemutter M8x30 art. 111308-13-0-7
Stolpefot XL Lav C90 – art. 90-006
Ikke
medfølgende festemidler
Multi-Monti 10x80 art. 111009-14





Monteringskontroll
Monteringen må kontrolleres før dekkreolen tas i bruk, for å sikre at monteringsanvisningene er fulgt.
Ved omdisponering/ombygging eller flytting av lagersystemet skal BLS AB kontaktes.
Daglig inspeksjon
Dekkreolen må kontrolleres daglig for å sikre at ingen komponenter som påvirker dekkreolens bæreevne, er skadet. Skadede bærende deler må skiftes ut umiddelbart. Andre deler kan repareres.
Periodisk kontroll
Ifølge loven skal reolen kontrolleres minst én gang i året for å sikre at det er i samsvar med monteringsanvisningene.
Visuell inspeksjon
Utfør en visuell inspeksjon for å få et førsteinntrykk av reolens tilstand. Hvis lasten er godt organisert og reolen ser hel ut, kan man gå ut fra at dekkreolen også fungerer godt fra et sikkerhetsmessig synspunkt. Hvis det er mange skjeve armer, påkjørte stolper eller deformerte stag, kan det antas at det er behov for en grundigere kontroll.
Bøyde armer
Nedbøyning på grunn av deformert skruefeste bør håndteres for å forhindre skader. Dekkreolen er konstruert for å bære dekk via to eller tre armer av sikkerhetsmessige årsaker.
Bøyde stag
Det er ikke uvanlig at horisontale og diagonale stag blir påkjørt ved lasting av varer, spesielt hvis stedet betjenes av gaffeltrucker. Kontroller derfor festepunktene til disse stagene. Hvis diagonalstagene er skjeve, må de rettes ut og strammes til. Horisontale stag skal skiftes ut hvis de har tydelige deformasjoner etter ytre påvirkning. Bøyde stag rettes ut.
Skader som for eksempel skyldes kollisjoner, må utbedres umiddelbart! En skadet stolpe eller arm utgjør en sikkerhetsrisiko.

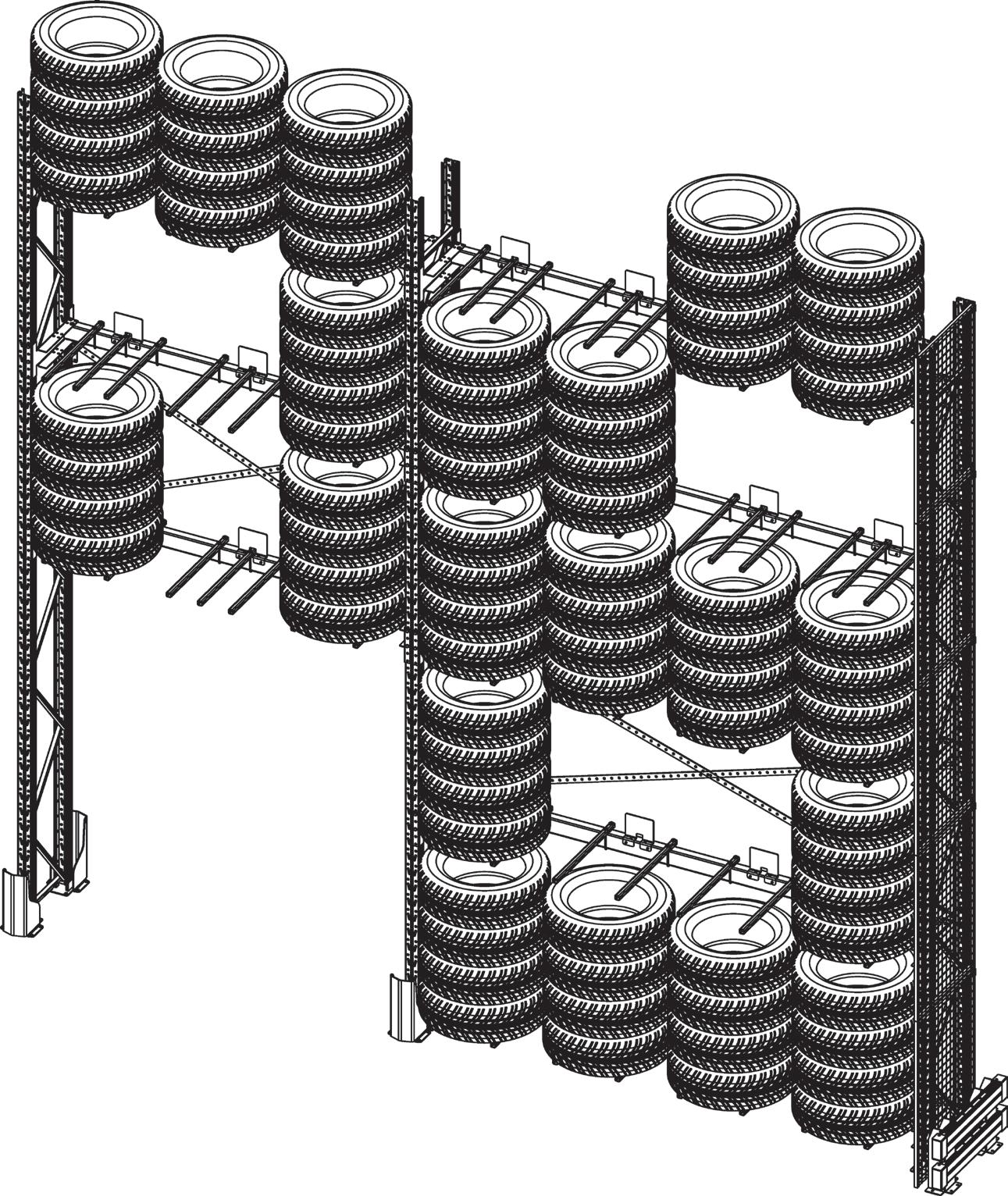

1. Stige
2. Bærejern for dekkreol, gulv
3. Bærejern for dekkreol
4. Ryggkryss
5. Dekkstopper
6. Stolpebeskytter
7. Stigebeskytter
8. Rassikring

A
2 stk. M8x20
B B A A B B C B C C B
2 stk. M8 med flens
M10x75
C C
M10 med lås M10 med lås
1. Plasser endeplatene i ønsket høydeinndeling. (D)
2. Endeplatene festes med M10x20 og M10-mutter med riflet flens. To skruer per stolpe. (E)
Endeplatenes hullavstand er 50 mm, noe som muliggjør nivåinndeling med samme intervall. (Alternativ 1 og Alternativ 2)
Alternativ 1
Endeplate bærejern for dekkreol (nivå 2, 3 og oppover) – Fem hull for innfesting
Alternativ 2
3. Stigene reises én om gangen og festes deretter til hverandre via bærejernene. (F)
Stigene kan helle noe til å begynne med og skal derfor loddes inn til maksimalt H/350 eller maksimalt 20 mm, i reolens tverr- og lengderetning
4. Bærejernene festes med to M10x130, med M10 riflet mutter med flens, til hver endeplate. (G) Endeplatenes hullavstand er 50 mm, noe som muliggjør nivåinndeling med samme intervall.
5. Andre bjelkenivåer monteres i henhold til ønsket høydeinndeling. (H)
2 stk. M10x130
2 stk. M10 med flens
Däckbalk Enkel
Gulvbjelken monteres på samme måte som de andre bjelkenivåene. (I)
Legg merke til forskjellen for gulvbjelkens endeplater sammenlignet med de andre bjelkenivåene.
2 stk. M10x130
2 stk. M10 med flens
Endeplate gulvbjelke (nivå 1) – Tre hull for innfesting
Bærejern for dekkreol, nivå 4
Bærejern for dekkreol, nivå 4
Bærejern for dekkreol, nivå 3
Bærejern for dekkreol, nivå 2
Gulvbjelke, nivå 1

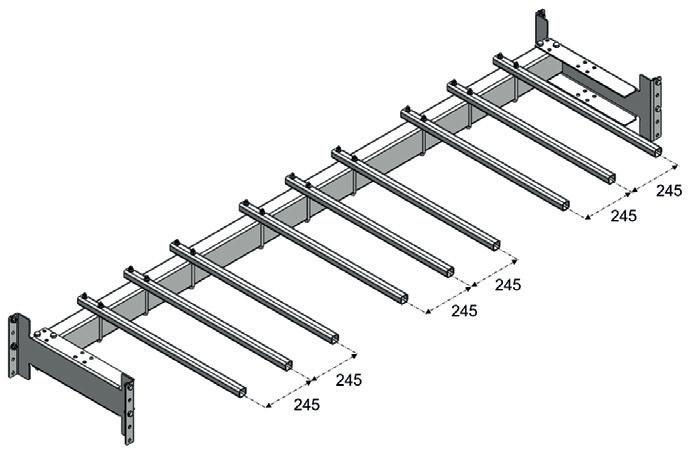

1. Dekkholderne monteres til bærejernene med en M8 U-bolt og M8x30 hylsemutter. (J)
2. Antall dekksett som kan lagres, avhenger av bærejernets modell og lengde. Hvert dekksett skal bæres av minst to dekkholdere.
Fra og med bærejernnivå 4 og oppover anbefales tre dekkholdere for økt stabilitet. (K)
For reoler med truckgang brukes det alltid tre dekkholdere på alle bærejernnivåer. (L)
Plasseringen av dekkholderne tilpasses den valgte konfigurasjonen – se instruksjoner (Side 15)
KBærejern for dekkreol, nivå 5
JBærejern for dekkreol, nivå 4
Bærejern for dekkreol, nivå 3
Bærejern for dekkreol, nivå 2
Gulvbjelke, nivå 1
Hylsemutter 2 stk. M8x30
LU-bolt M8

3. For bærejernnivå 4 og høyere monteres tre dekkholdere for å oppnå sikker lasting og lossing. Den tredje holderen plasseres sentrert mellom de to eksisterende, i henhold til målene ovenfor




*2225 mm – beregnet for ≤ 725 mm dekk
**2400 mm – beregnet for ≤ 800 mm dekk
*1600 mm – beregnet for ≤ 800 mm dekk Seksjonslengde
*1450 mm – beregnet for ≤ 725 mm dekk


*2900 mm – beregnet for ≤ 725 mm dekk
**3200 mm – beregnet for ≤ 800 mm dekk

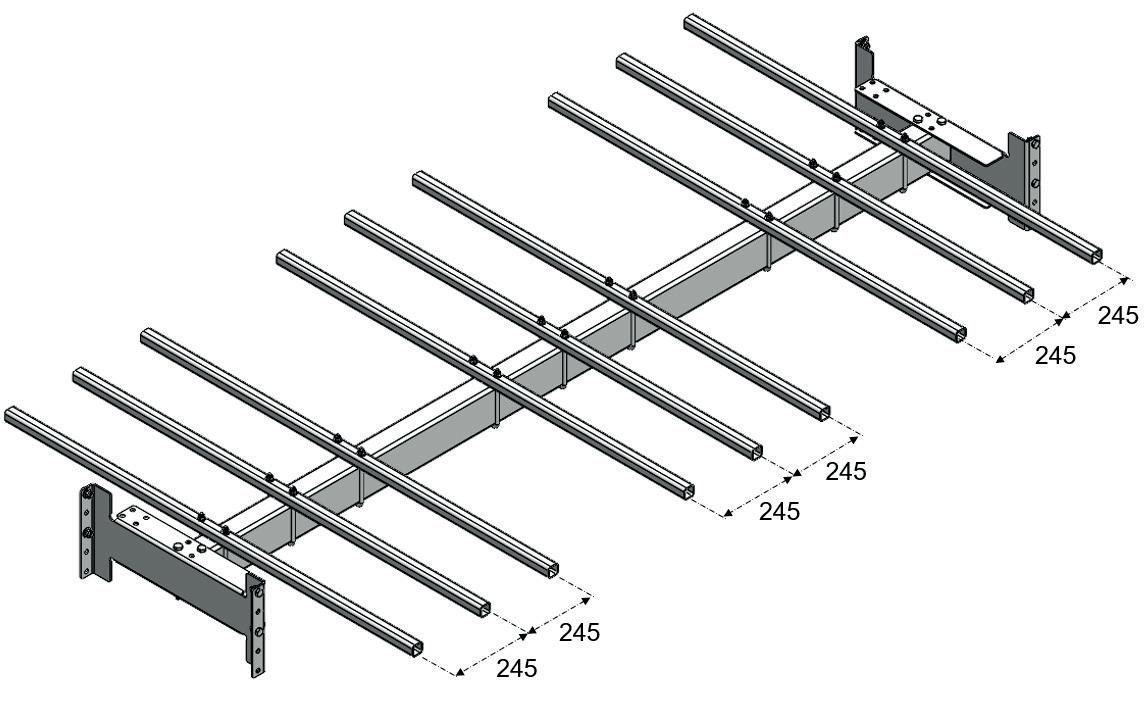

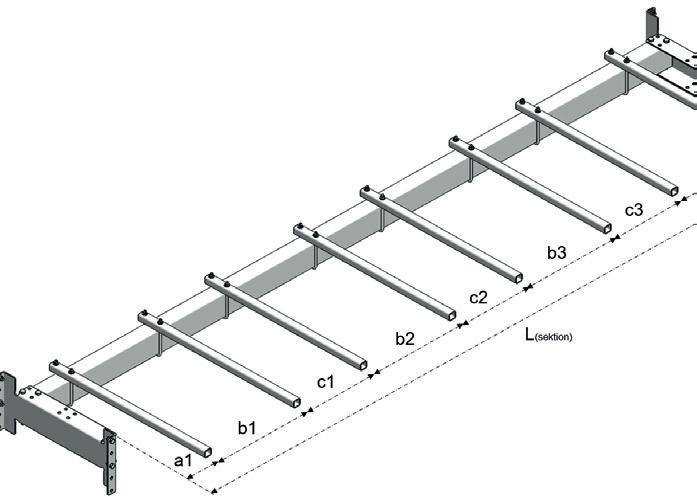

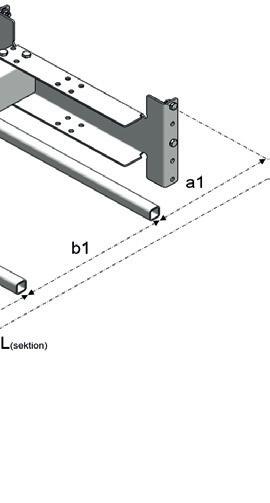

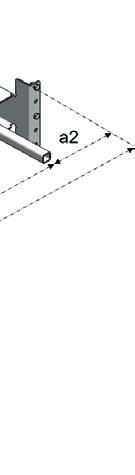

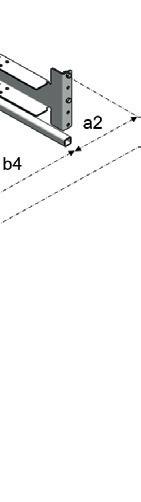

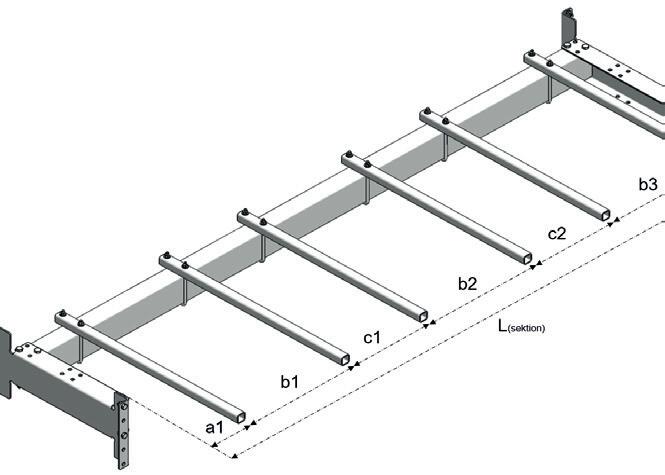

Tabeller og figurer viser anbefalt plassering og avstand mellom dekkholdere langs bærejernene. De samme plasseringene og dimensjonene gjelder for enkle og doble reoler. Figurene illustrerer et bærejern for enkeltreol.
Dekkreolen stabiliseres mot svai i lengderetningen ved hjelp av hullbånd og strekkfisk.
Krysstagene monteres mellom bjelkenivå 2 og 3. Det er ikke krysstag mellom øvrige bjelkenivåer.
1. Strekkfisk og hullbånd skrus fast i den respektive stolpen via feste til hullbånd. Festet plasseres inntil det tilstøtende bærejernet med endeplate. (M)
2. Festet skrus fast til stolpen med 2 stk. M10x20 og 2 stk. M10-muttere med riflet flens. (N)
3. Hullbånd og strekkfisk festes via M10x25 og M10-mutter med riflet flens. (O + P)
2 stk. M10 med flens
2 stk. M10 med flens
MOBærejern for dekkreol, nivå 5
Bærejern for dekkreol, nivå 4
Bærejern for dekkreol, nivå 3
Bærejern for dekkreol, nivå 2
Gulvbjelke, nivå 1

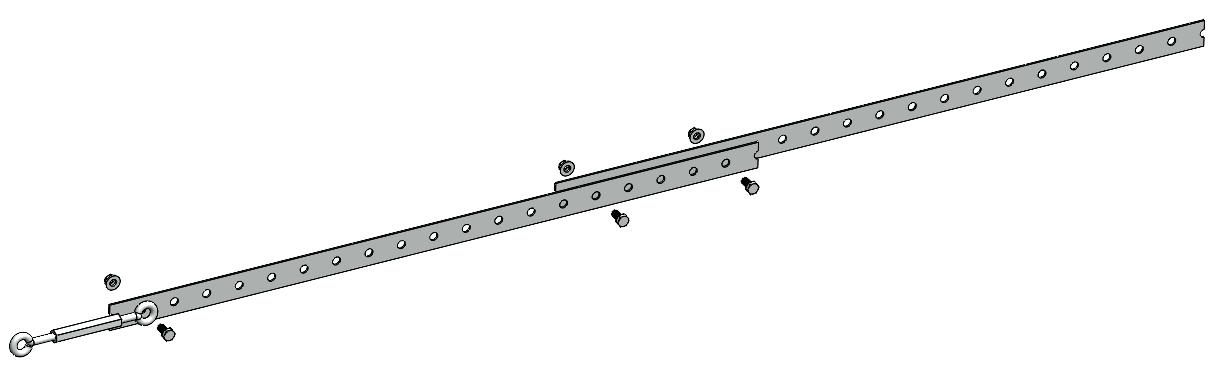

4. Valg av hullbånd for krysstag mellom dekknivå 2 og 3 i reolen avhenger av modell, bærejernets lengde og avstanden mellom bærejernene.
Hullbånd fra BLS fås i lengder på 1 meter og 3 meter, og skjøtes med M10x20-skruer og M10muttere med riflet flens for å oppnå tilstrekkelig lengde. (Q)
Bærejern/ seksjonslengde
Maks. nivå C/C Bærejern i høyden
Forbruk av hullbånd per krysstag
sammen.)
sammen.)
Eksempel på skjøting med 1 + 1 m hullbånd for 1450 eller 1600 mm seksjon:

Strekkfisk
M10 med flens
stk. M10 med flens
Qstk. M10x20
M10x25
Forankring er en viktig del av konstruksjonen og må utføres på anvist måte for å sikre en stabil og trygg reol.
1. Forankring i gulv gjøres med Multi-Monti M10x80.
Det brukes fire skruer til hver stigefot. (R)
Det er nødvendig å forbore i betongen med et Ø8 mm betongbor.
A
2 stk. M8x20
B B A A B B C B C C B
2 stk. M8 med flens
M10x75
C C
M10 med lås M10 med lås
1. Plasser endeplatene i ønsket høydeinndeling. (D)
2. Endeplatene festes med M10x20 og M10-mutter med riflet flens. To skruer per stolpe. (E)
Endeplatenes hullavstand er 50 mm, noe som muliggjør nivåinndeling med samme intervall. (Alternativ 1 og Alternativ 2)
Alternativ 1
Endeplate bærejern for dekkreol (nivå 2, 3 og oppover) – Fem hull for innfesting
Alternativ 2
3. Stigene reises én om gangen og festes deretter til hverandre via bærejernene. (F)
Stigene kan helle noe til å begynne med og skal derfor loddes inn til maksimalt H/350 eller maksimalt 20 mm, i reolens tverr- og lengderetning
4. Bærejernene festes med to M10x130, med M10 riflet mutter med flens, til hver endeplate. (G + H)
Feste for hullbånd monteres samtidig.
På bærejernnivå 2 monteres festet med det firkantede hullet vendt oppover. (G)
På bærejernnivå 3 monteres festet med det runde hullet vendt nedover. (H)
På bærejernnivå 4 og oppover monteres det uten fester for hullbånd.
H GBærejern for dekkreol, nivå 5
Bærejern for dekkreol, nivå 4
Bærejern for dekkreol, nivå 3
Bærejern for dekkreol, nivå 2
Gulvbjelke, nivå 1
Gulvbjelken monteres på samme måte som de andre bjelkenivåene. (K)
Legg merke til forskjellen for gulvbjelkens endeplater sammenlignet med de andre bjelkenivåene.
2 stk. M10x130
K2 stk. M10 med flens
Endeplate gulvbjelke (nivå 1 – tre hull for innfesting
Gulvbjelke, nivå 1
1. Dekkholderne monteres til bærejernene med en M8 U-bolt og M8x30 hylsemutter. (L)
2. Antall dekksett som kan lagres, avhenger av bærejernets modell og lengde. Hvert dekksett skal bæres av minst to dekkholdere.
Fra og med bærejernnivå 4 og oppover anbefales tre dekkholdere for økt stabilitet. (M)
For reoler med truckgang brukes det alltid tre dekkholdere på alle bærejernnivåer. (N)
Plasseringen av dekkholderne tilpasses den valgte konfigurasjonen – se instruksjoner (Side 26)
LMBærejern for dekkreol, nivå 5
Bærejern for dekkreol, nivå 4
Bærejern for dekkreol, nivå 3
Bærejern for dekkreol, nivå 2
Hylsemutter 2 stk. M8x30
Gulvbjelke, nivå 1
U-bolt M8

3. For bærejernnivå 4 og høyere monteres tre dekkholdere for å oppnå sikker lasting og lossing. Den tredje holderen plasseres sentrert mellom de to eksisterende, i henhold til målene ovenfor




*2225 mm – beregnet for ≤ 725 mm dekk
**2400 mm – beregnet for ≤ 800 mm dekk
*1600 mm – beregnet for ≤ 800 mm dekk Seksjonslengde
*1450 mm – beregnet for ≤ 725 mm dekk


*2900 mm – beregnet for ≤ 725 mm dekk
**3200 mm – beregnet for ≤ 800 mm dekk

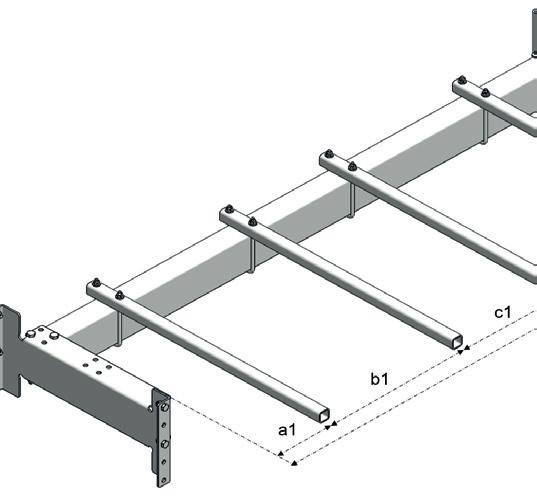

Tabeller og figurer viser anbefalt plassering og avstand mellom dekkholdere langs bærejernene. De samme plasseringene og dimensjonene gjelder for enkle og doble reoler. Figurene illustrerer et bærejern for enkeltreol.
Dekkreolen stabiliseres mot svai i lengderetningen ved hjelp av hullbånd og strekkfisk.
Krysstagene monteres mellom bærejernnivå 2 og 3.
Det er ikke krysstag mellom øvrige bjelkenivåer.
1. Strekkfisken og hullbåndet skrus fast i det respektive bærejernet via feste til hullbånd. (O)
2. Hullbåndet og strekkfisken festes via M10x25 og M10-mutter med riflet flens til feste for hullbånd i bærejernnivå 2. (P)
3. Hullbåndet festes med M10x20 og M10-mutter med riflet flens til feste for hullbånd i bærejernnivå 3. (Q)
PBærejern for dekkreol, nivå 5
Feste for hullbånd for dobbel dekkreol festes i bærejernene.
OBærejern for dekkreol, nivå 4
Bærejern for dekkreol, nivå 3
Bærejern for dekkreol, nivå 2
Gulvbjelke, nivå 1 Q
4. Valg av hullbånd for krysstag mellom dekknivå 2 og 3 i reolen avhenger av modell, bærejernets lengde og avstanden mellom bærejernene.
Hullbånd fra BLS fås i lengder på 1 meter og 3 meter, og skjøtes med M10x20-skruer og M10-muttere med riflet flens for å oppnå tilstrekkelig lengde. (R)
Bærejern/ seksjonslengde
Maks. nivå C/C Bærejern i høyden
Eksempel på skjøting med 1 + 1 m hullbånd for 1450 eller 1600 mm seksjon:
RForbruk av hullbånd per krysstag
sammen.)
M10 med flens

M10x25
Strekkfisk
Forankring er en viktig del av konstruksjonen og må utføres på anvist måte for å sikre en stabil og trygg reol.
1. Forankring i gulv gjøres med Multi-Monti M10x80.
Det brukes fire skruer til hver stigefot. (S)
Det er nødvendig å forbore i betongen med et Ø8 mm betongbor.
Stigebeskytter enkeltreol
Gulvfeste
4 stk. Multi-Monti 10x80 Ekspanderbolt 10x90
Profil
Stigebeskytter dobbeltreol
Endeavslutning
4 stk. boreskruer 5,5x19
4 stk. boreskruer 5,5x19
Rassikring enkeltreol A B
Nullkonsoll
Stolpefeste Skjøteklemmer
2 stk. nullkonsoller
C B A
2 stk. skjøteklemmer
1 stk. stolpefeste
1 stk. nullkonsoll
2 stk. nullkonsoller
Rassikring dobbeltreol
A B C C B A
2 stk. stolpefester
2 stk. nullkonsoller
2 stk. nullkonsoller
4 stk. skjøteklemmer
Minst ett belastningsskilt per reol skal være godt synlig.
Belastningsskilt
2 stk. M10x30
2 stk. M10 mutter
DETAIL A SCALE 1 : 10
