Kumløsninger

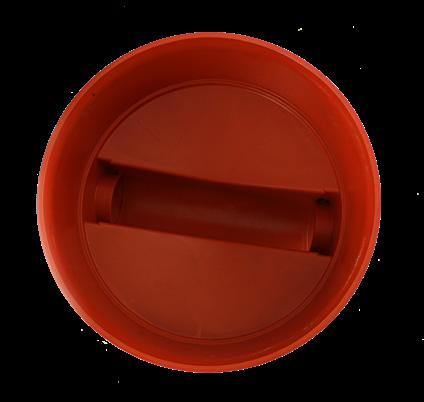

Stake-/spylekum sett ovenfra

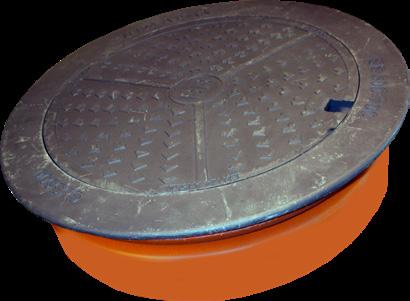

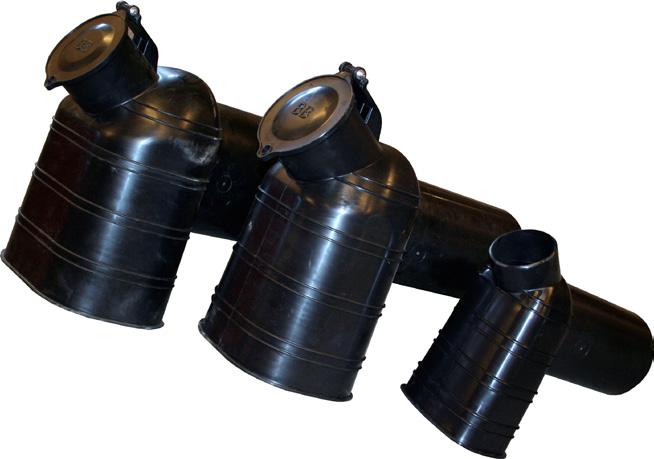

200 kjøresterkt lokk m/lås og pakning D 400 (502521)

200 flytende ramme for teleskoprør D 400 (502520)

160 PP-teleskoprør L=750 (302522)

200/160 mansjettpakning SBR (703410)

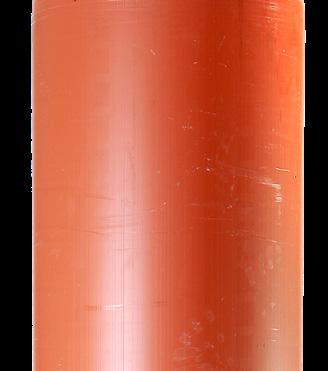

200 PP-stigerør SN 4 glatt L=2000/6000 (302524/302523)

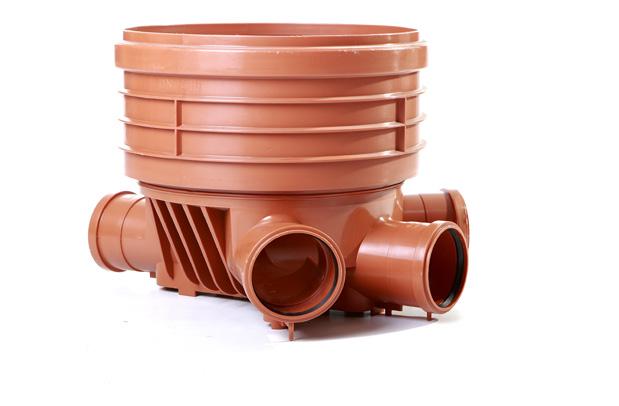

(110/160/200) /200 PP-stake-/spylekum (303510/303530/303540)

200

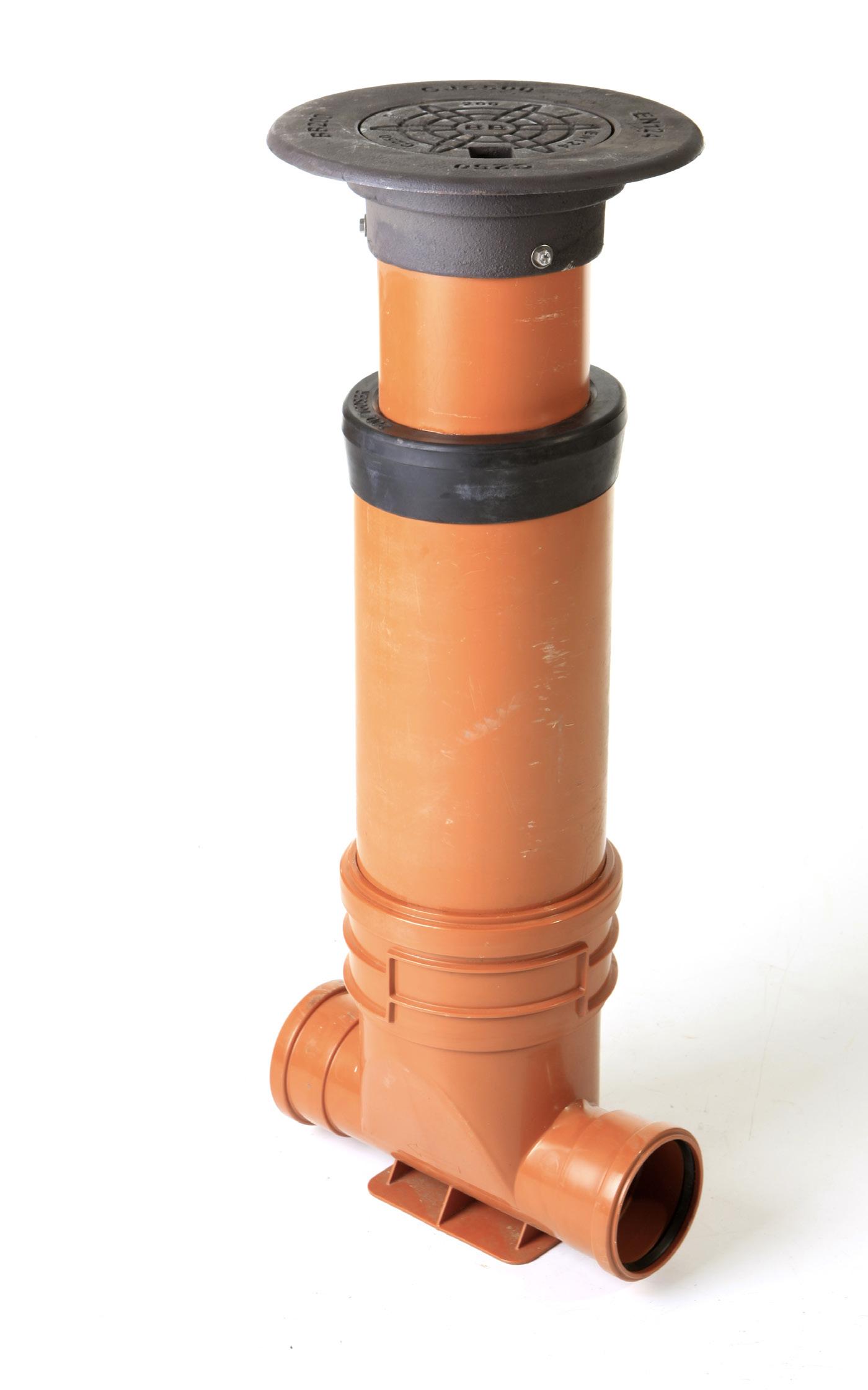

STAKE- OG SPYLEKUM

(502556)

(303600/05)

(502556)

(303646/47)

(303600/05)

Alternative toppløsninger Alternative bunnløsninger

(303610)

315 STAKE- OG INSPEKSJONSKUM
315 tetningsring (303626) 110/160/200 PP-rettløpskum 110/160/200 PP-rennekum m/venstre innløp 110/160/200 PP-rennekum m/høyre innløp (110/110)(160/160)(200/200) PP-kråkefotkum PP-kråkefotkum (303640/41/42) 315/355 PP-korrugert stigerør (L=2000/6000) 315 PVC-teleskoprør m/klikk (H=400/800) 315 PVC-teleskoprør m/flens H=400 315 PVC-teleskoprør m/klikk (H=400/800) 315 PP-lokk/bunn for korrugert stigerør 315/355 (303625) 315 kjøresterkt lokk m/lås og pakning D 400 315 flytende ramme for teleskoprør (502555) 315 firkantet ramme og lokk m/lås 3 tonns for teleskoprør (501013) 315 firkantet flytende ramme for teleskoprør (502554) 315 betonglokk/propp for korrugert stigerør (303624) 315 tetningsring (303626)
2 1 3 4

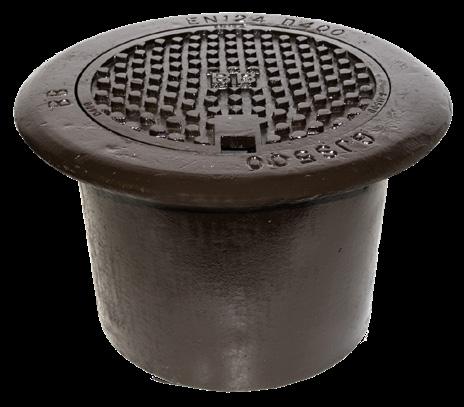

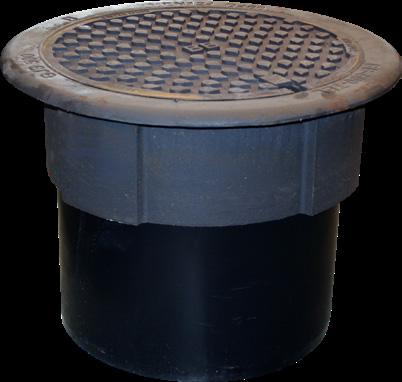

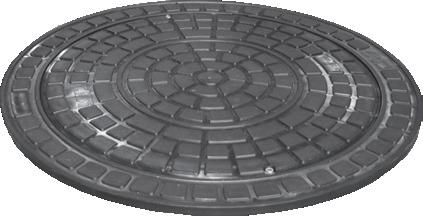

315 kjøresterkt lokk m/lås og pakning D 400

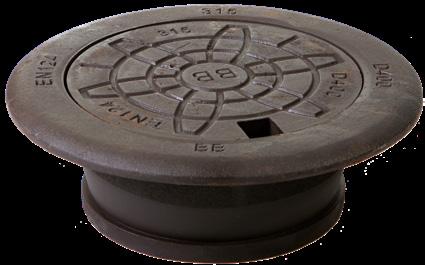

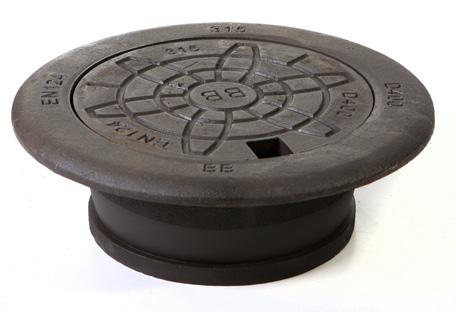

315 kjøresterkt lokk m/lås og pakning D400 (502556)

315 flytende ramme for teleskoprør (502555)

315 kjøresterkt lokk m/lås og pakning D 400 (502556)

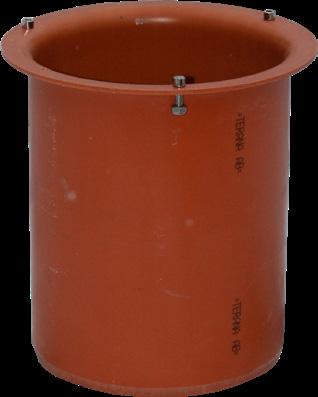

315 PVC-teleskoprør m/klikk (H=400/800) (303600/05)

400/315 mansjettpakning SBR for DV-stigerør (703405)

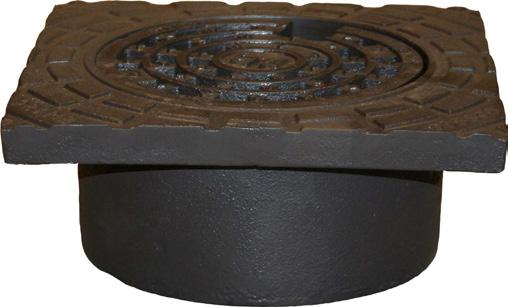

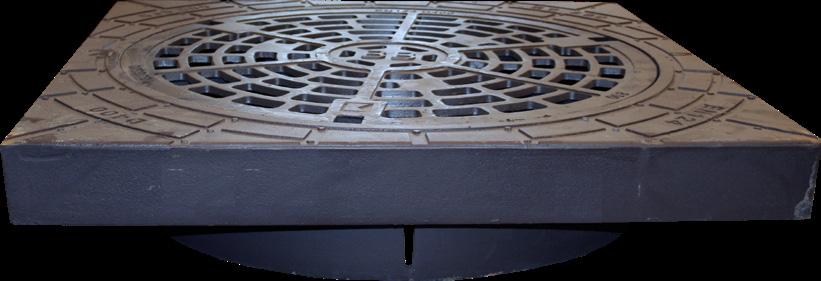

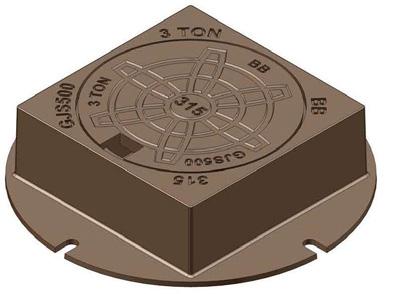

315 firkantet ramme og lokk m/lås 3 tonns for teleskoprør (501013)

110/160/200/250/315/400

PP-rettløpskum for 400du stigerør

315 kjøresterkt lokk m/lås og pakning D400 (502556)

315 flytende ramme for teleskoprør (502555)

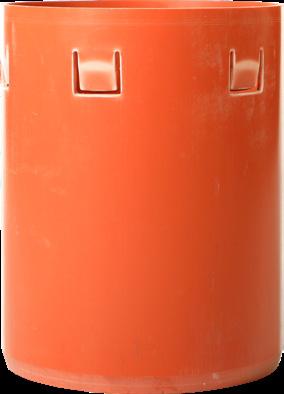

315 PVC-teleskoprør m/klikk (H=400/800) (303600/05)

400/315 mansjettpakning SBR for glatte rør (703400)

400 DV-stigerør (H=2000/6000) rødbrun eller svart farge) (303360/65)

400 PP-stigerør glatt (H=2000/6000 rødbrun eller svart farge)(303350/55)

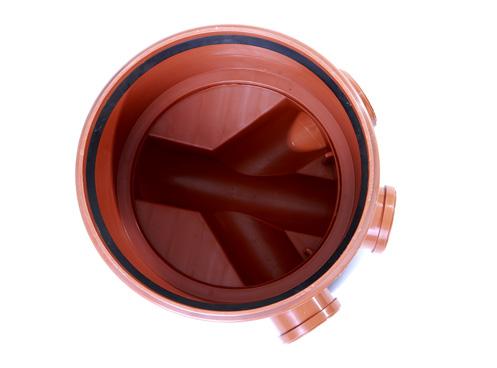

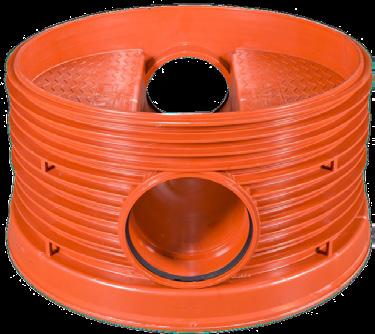

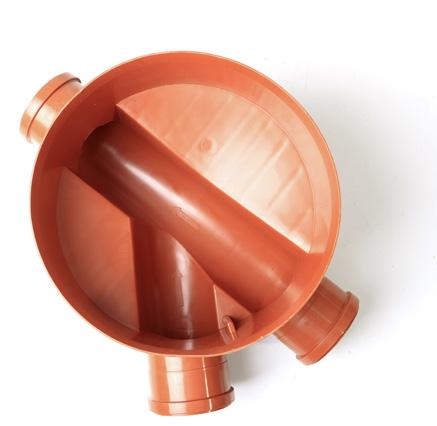

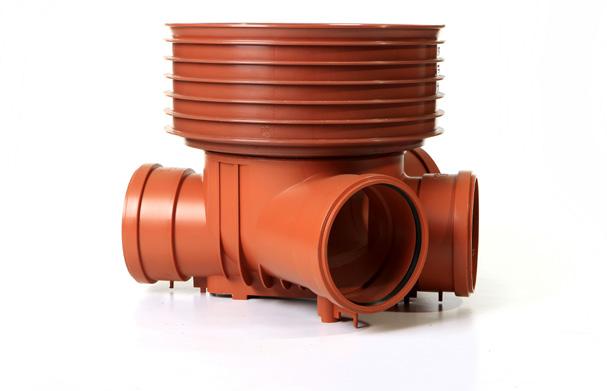

PP-kråkefotkum for 400du stigerør (302200/10/15/20/25)

315 PVC-teleskoprør m/flens H=400 (303610)

PP-kråkefotkum for 400du stigerør (302200/10/15/20/25)

400 tetningsring for DV-stigerør (305224)

400 PP-lokk for DV-stigerør (SP og OV-merking) 303452) 315 PVC-teleskoprør m/klikk (H=400/800) (303600/05) 315 firkantet flytende ramme for teleskoprør (502554)
2 3 1
Alternative toppløsninger Alternative bunnløsninger 110 PP-rennekum med venstre innløp for 400du stigerør 110 PP-rennekum med høyre innløp for 400du stigerør 110/160/200/250/315 PP-kråkefotkum for 400du stigerør 400 tetningsring for DV-stigerør (305224)
400du STAKE- OG SPYLEKUM

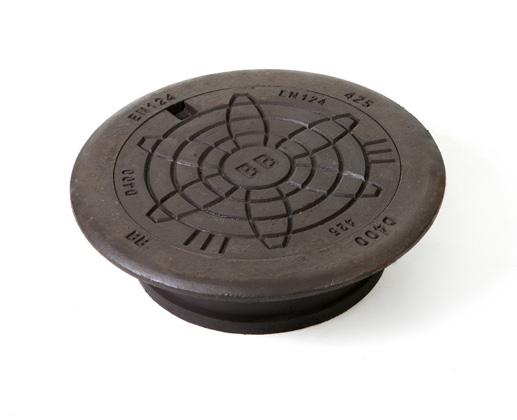

425 kjøresterkt lokk m/lås og pakning (502631)

425 flytende ramme for teleskoprør (502630)

Alternativ toppløsning

425 kjøresterkt lokk m/lås og pakning (502622)

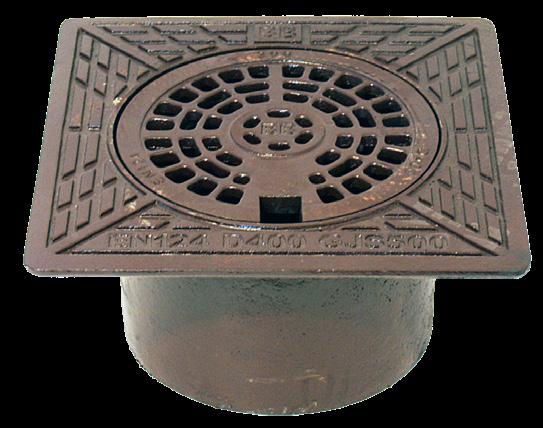

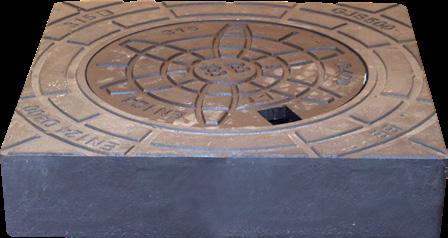

425 firkantet flytende ramme m/sideskjørt (502624)

425 kjøresterkt lokk m/lås og pakning (502622)

425 flytende ramme m/høyt skjørt H=300 (502620)

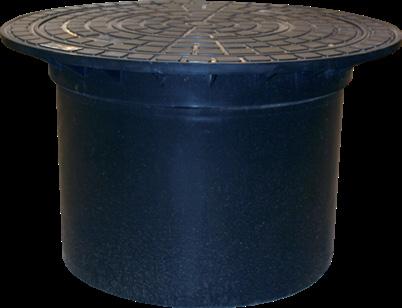

425 PVC-teleskoprør m/klikk (H=400) (303607)

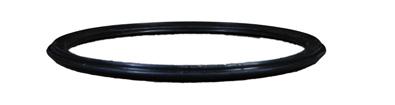

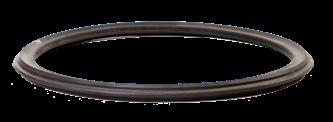

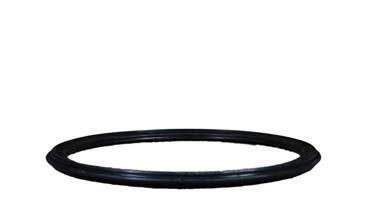

Innvendig O-ring for korrugert stigerør 425/475 (303615)

Innvendig O-ring for korruget stigerør 425/475 (303615)

Innvendig O-ring for korrugert stigerør 425/475 (303615)

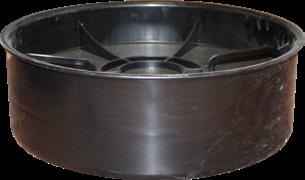

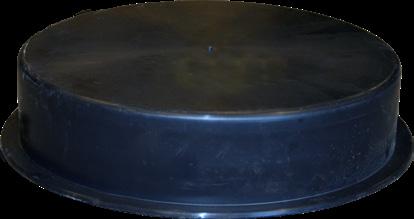

425 PP-bunn/lokk for korrugert stigerør 425/475 (303616)

Innvendig O-ring for korrugert stigerør 425/475 (303615)

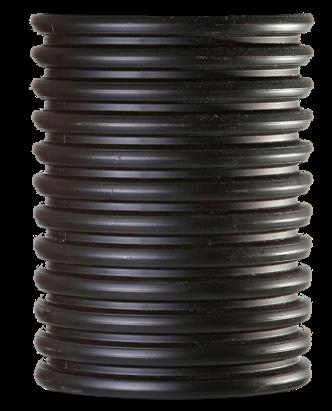

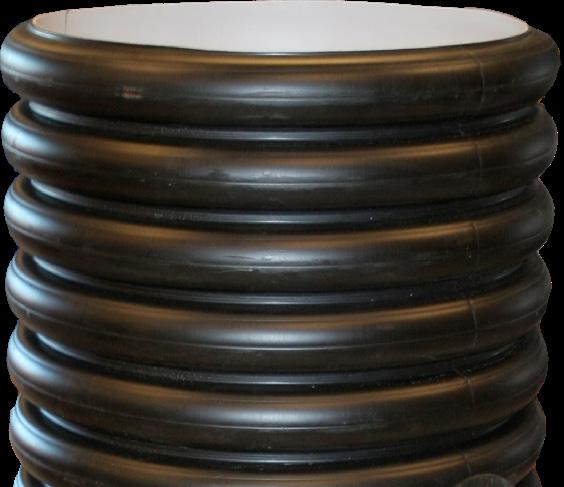

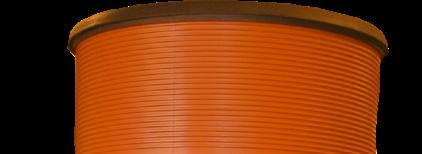

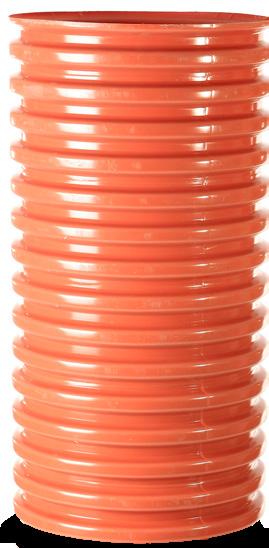

425/475 korrugert stigerør (L=2000/3000/6000) (303830/32/34)

425/475 PP-korrugert stigerør (L=2000/3000/6000) (303830/32/34)

Alternative bunnløsninger

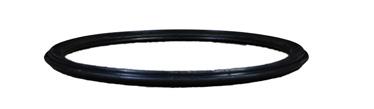

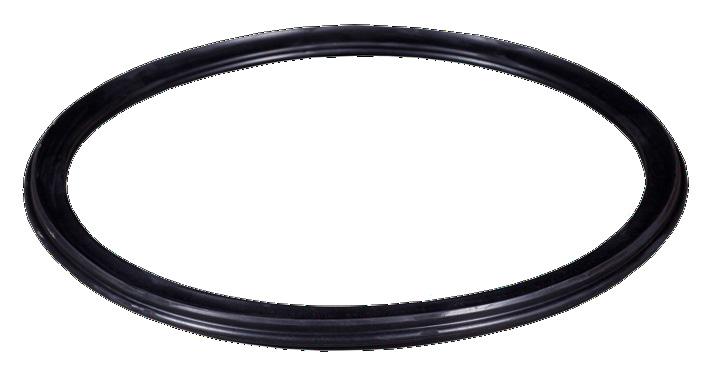

425/475 utvendig tetningsring for korrugert stigerør (303609)

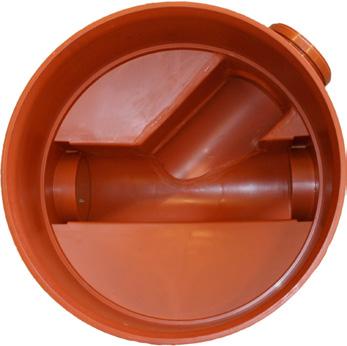

PP-kråkefotkum (303820/21/22/23)

160/200/250/315/400

160/200/250/315

425/475 utvendig tetningsring for korrugert stigerør (303609)

PP-kråkefotkum (303820/21/22/23)

425 STAKE- OG INSPEKSJONSKUM
PP-rettløpskum for 425/475 korrugert stigerør PP-kråkefotkum for 425/475 korrugert stigerør
1 2

600 STAKE- OG INSPEKSJONSKUM

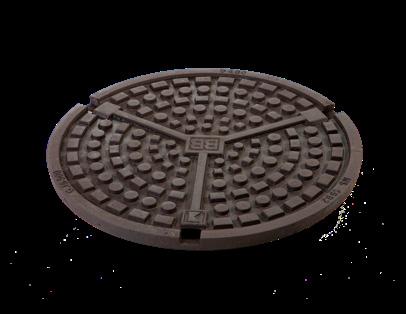

650 kjøresterkt lokk NS 1992 (502010)

650 kjøresterkt lokk D 400 m/påvulket pakning (512024)

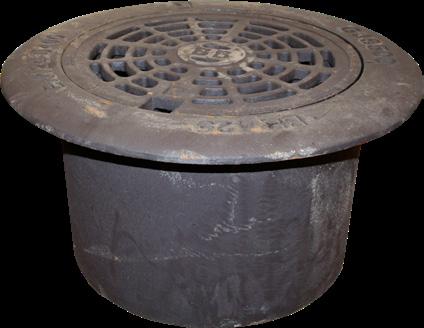

600 flytende ramme for teleskoprør og NS-lokk H=250 (502616)

600 PP-flytende ramme m/lokk og skruer A 15 (303675)

600 flytende ramme for teleskoprør

NS-lokk H=260 (502616)

600 stål teleskoprør varmgalvansiert H=500 (802619)

600 innvendig O-ring for 600/683

600 PP teleskoprør TH=700 303677)

600 innvendig O-ring for 600/683 korrugert stigerør (709103)

650 kjøresterkt lokk D 400 m/lås (502013)

600 flytende ramme for 650 NS-lokk TH=383 (502003)

600 innvendig O-ring for 600/683 korrugert stigerør (709103)

600 innvendig O-ring for 600/683 korrugert stigerør (709103)

600-700 ramme m/lokk med lås A 15 (501021)

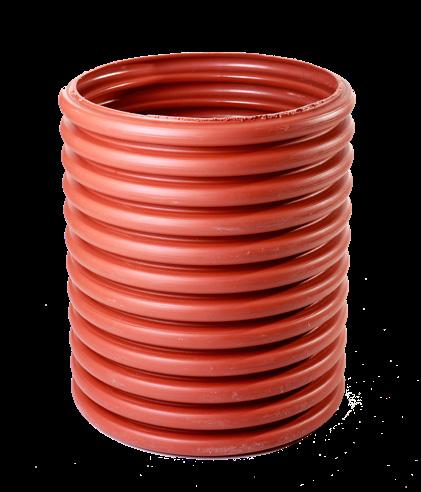

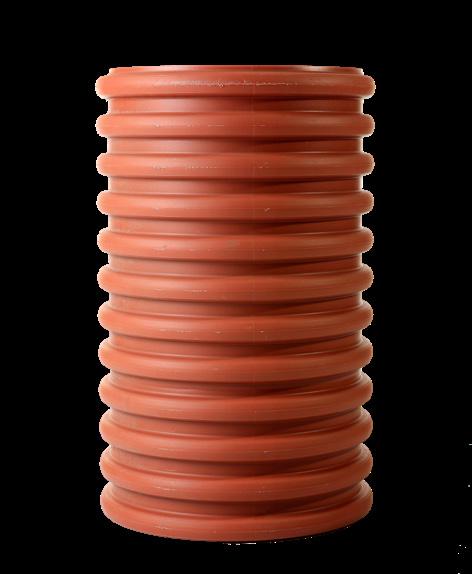

600/683 korrugert stigerør (L=2000/6000) (310350/310360)

600 tetningsring for DV-rør (305235)

160/200/250/315/400

PP-rennekum for 600 stigerør (310210/15/20/25)

160/200/250/315

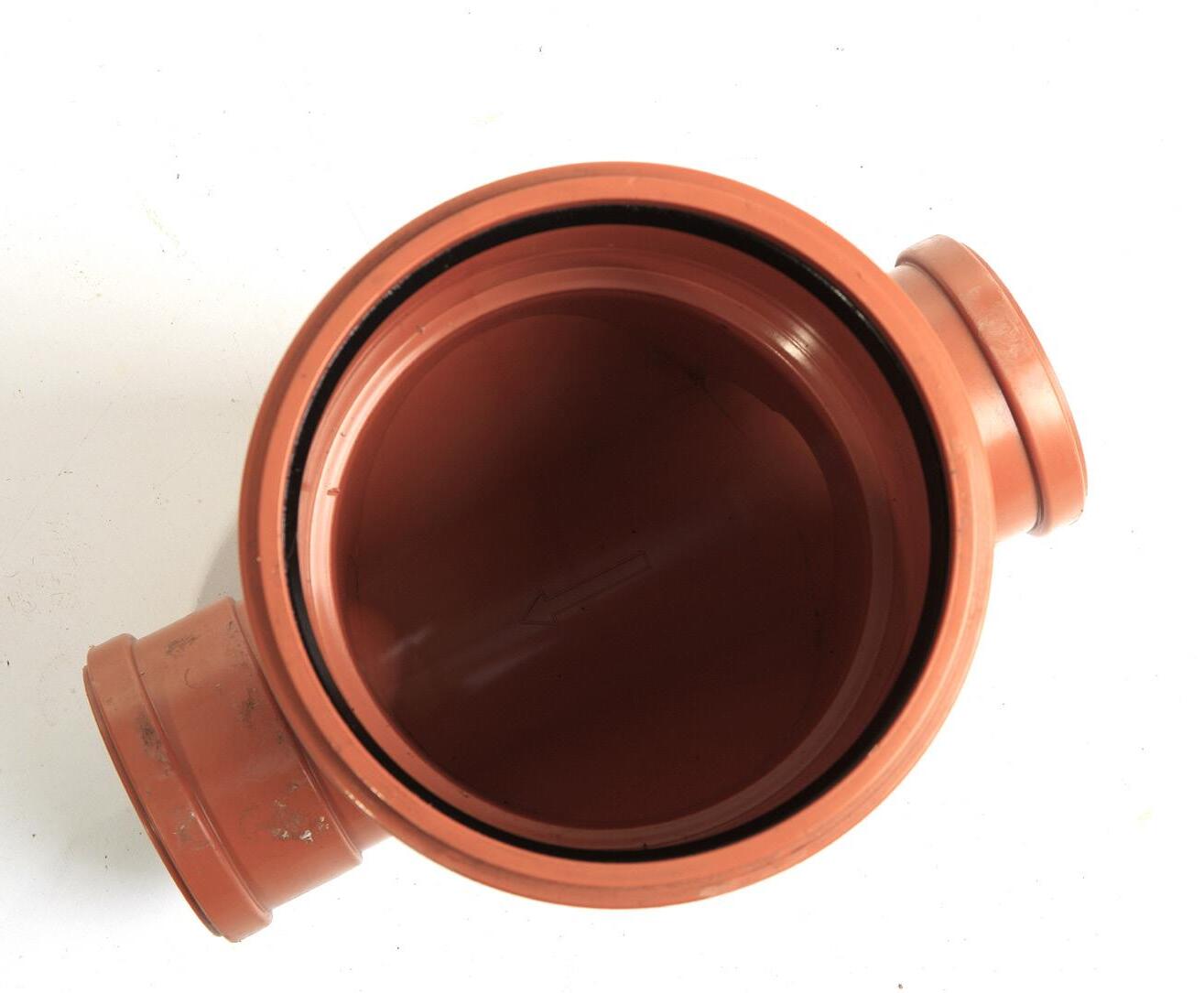

160/200/250/315 PP-rennekum for 600/683 stigerør med høyre innløp 160/200/250/315 PP-rennekum for 600/683 stigerør med venstre innløp
Alternative bunnløsninger Alternativ toppløsning 3 1 2 4
160/200/250/315 PP-kråkefotkum for 600/683 stigerør korrugert stigerør (709103) PPrettløpskum for 600/683 stigerør PP-rennekum med 3 innløp for 600/683 stigerør og

1000 NEDSTIGNINGSKUM

650 kjøresterkt lokk m/lås NS 1992 (502013)

625 flytende ramme D 400 TH=345 (502004)

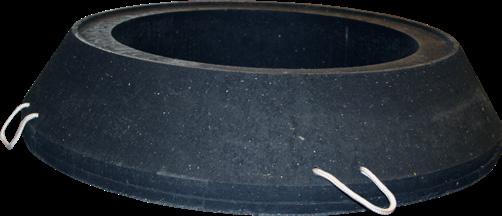

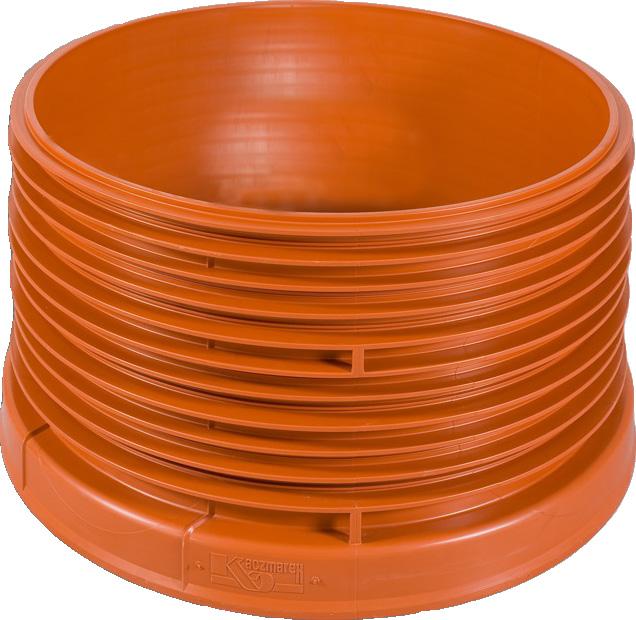

680 avlastningsring i gjenbruksplast (405120)

Alternative toppløsninger

600-700 ramme m/lokk med lås A 15 (501021)

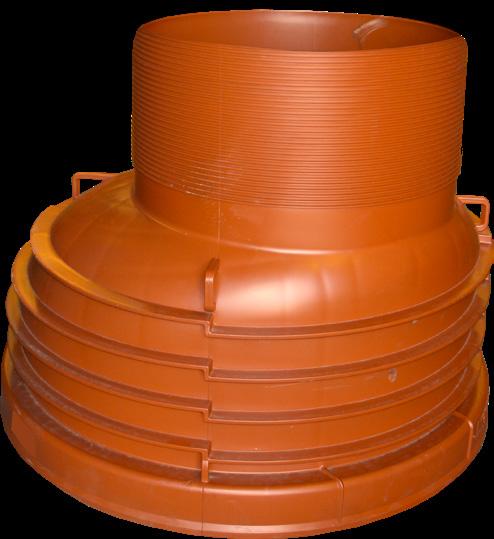

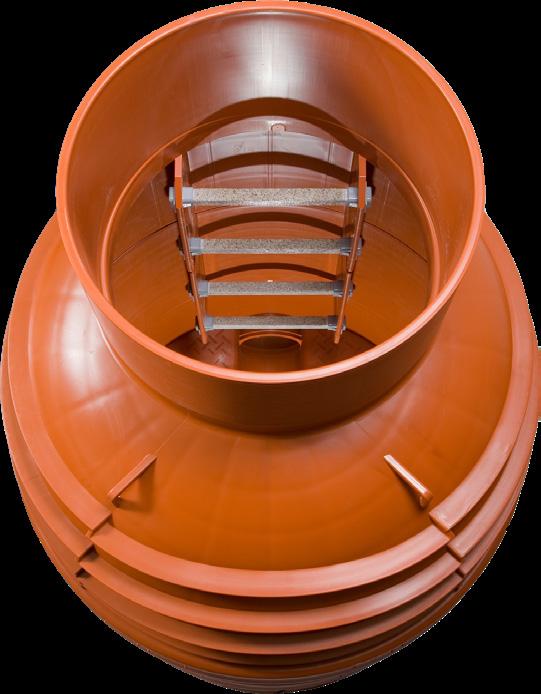

1000/625 PP-eksentrisk kjegle (320525)

625 PP-lokk A15 med pakning (320540)

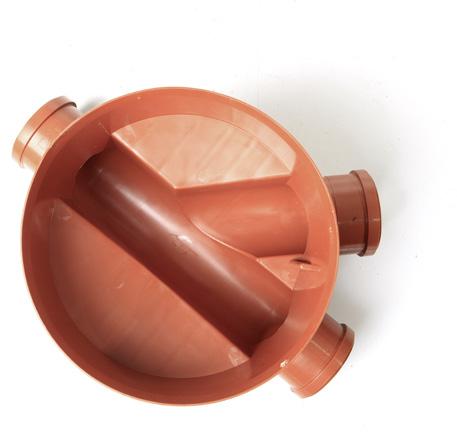

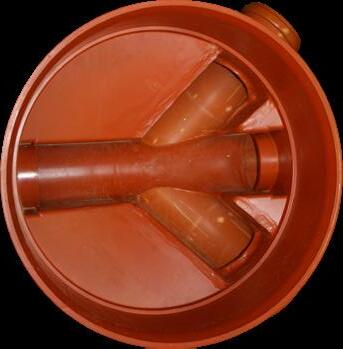

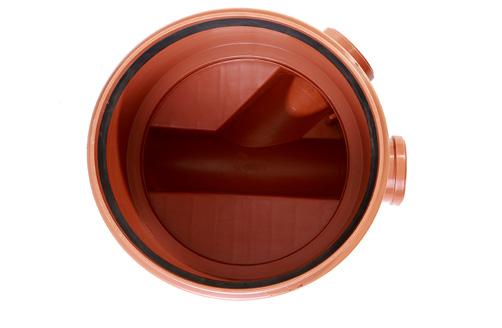

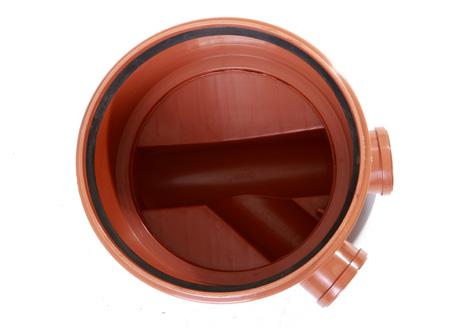

1000 nedstigningskum sett ovenfra

1000 tetningsring for kumdeler (320535)

Alternative bunnløsninger

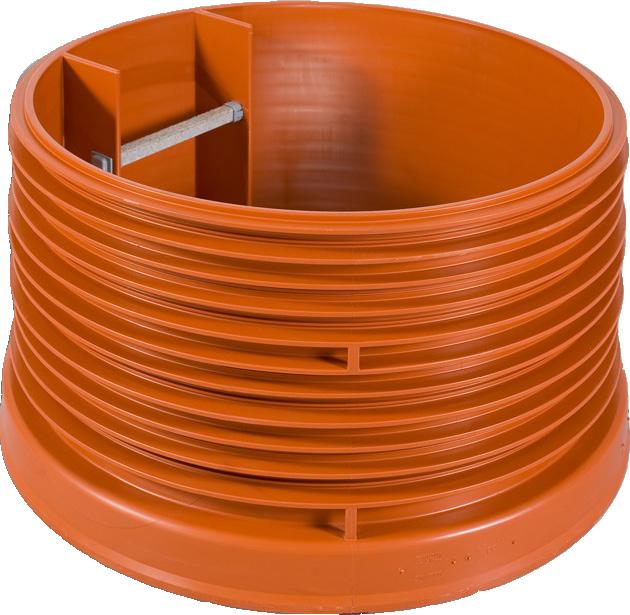

1000 PP-mellomring m/stigetrinn H=250/500/750/1000 (320510/15/17/20)

1000 tetningsring for kumdeler (320535)

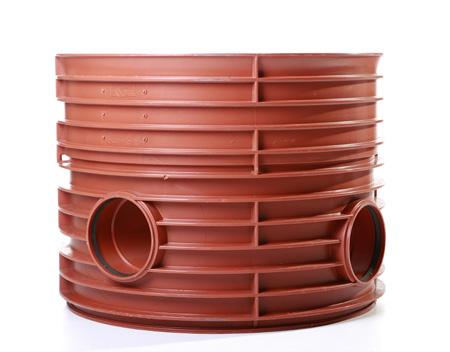

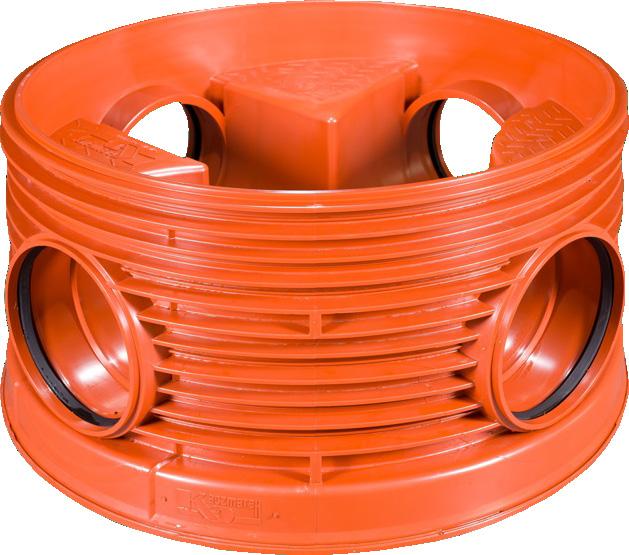

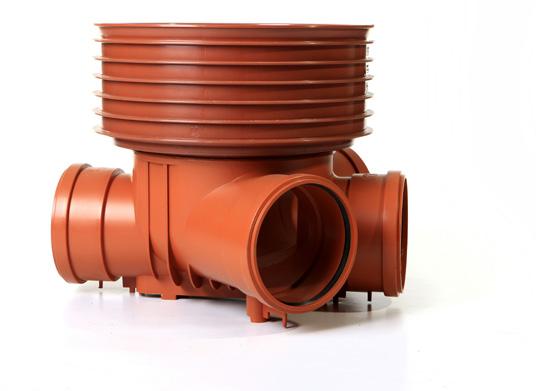

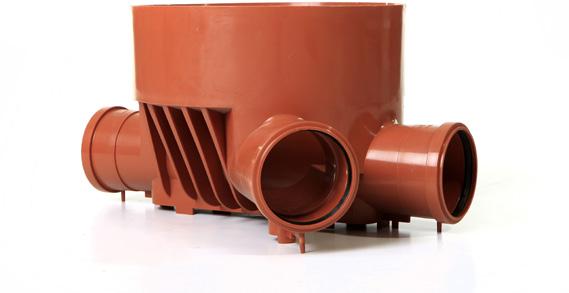

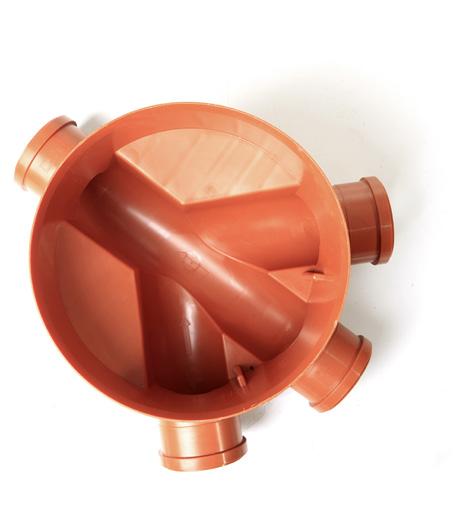

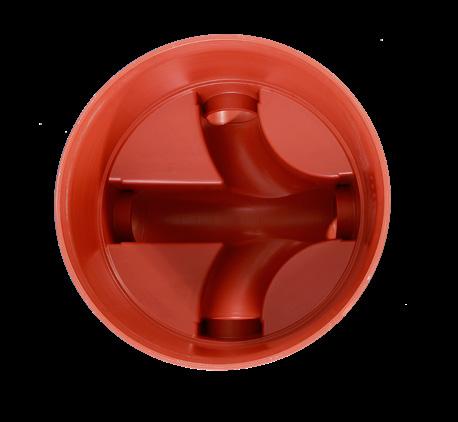

1000 PP-rennekum m/3 innløp 90 gr. (320215/20/25/30/35)

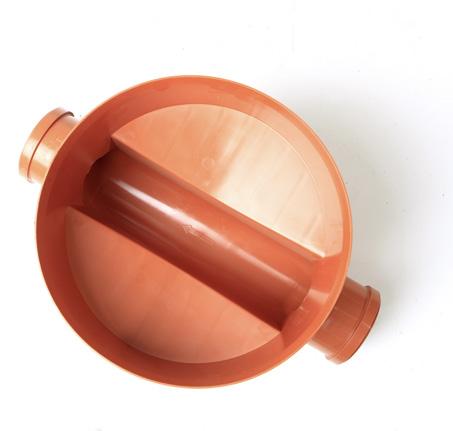

1000 PP-rettløpskum

1000 PP-rennekum m/3 innløp 90 gr.

1000 PP-rennekum m/venstre innløp

1000 PP-rennekum m/høyre innløp

1000 PP-kråkefotkum (45 gr. sideløp)

Rennekummene leveres alternativt med K2 DV-muffe. Rettløpskummer leveres med 200/250/300/400/500/600 muffer som standard. Kummer med sideløp leveres med 200/250/300/400 muffer som standard. Kråkefotkum leveres på bestilling.

200

(503004)

200

(503002)

300

300

(502547)

(502545)

(303649)

110/121

(303710)

300

(303650)

110/121

(303710)

300

(502553)

300

(502553)

300 flytende ramme C 250 TH=245 (502550)

200 SANDFANGSKUM 300 SANDFANGSKUM
200/226 PP-sandfangskum med bunn og utløp 110 H=1000 anboringsmansjett firkantet flytende ramme B 125
1 2
kjøresterkt ristlokk med lås B 125 300/340 PP-sandfangskum m/bunn og utløp 110 H=600 anboringsmansjett firkantet flytende ramme B 125 kjøresterkt ristlokk med lås B 125 kjøresterkt ristlokk med lås og pakning C250 kjøresterkt ristlokk med lås og pakning C250 firkantet flytende ramme C 250 TH=245 (502551) Alternativ toppløsning

Husdrenskum

Alternative toppløsninger

315 SANDFANGSKUM

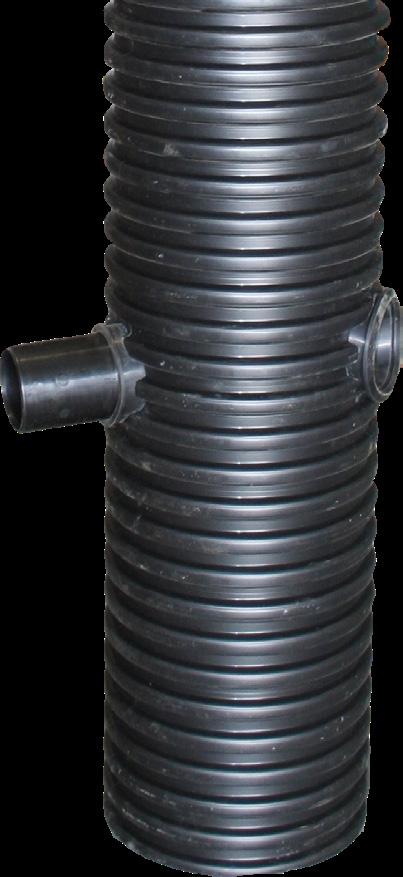

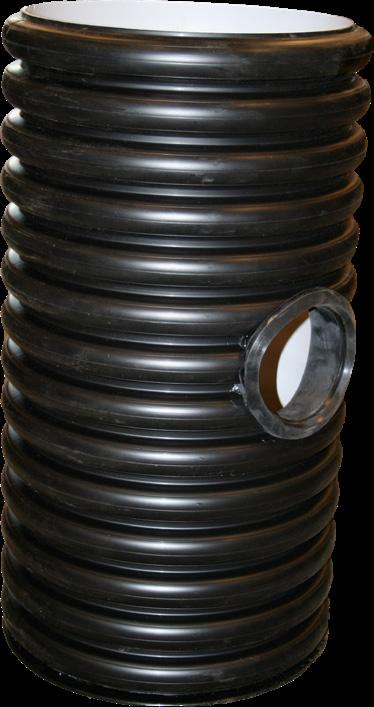

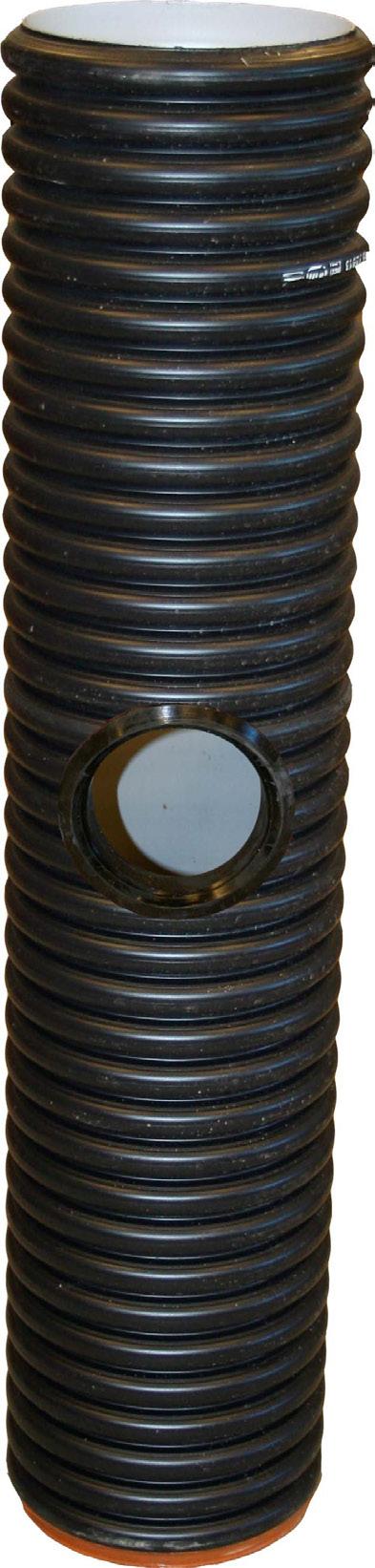

Bunn/lokk for korrugert stigerør (303625) 315 PP-korrugert husdrenskum komplett med dykker L=2000/3000 (303654/55) 315 PVC-teleskoprør m/klikk (H=400/800) (303600/05) 315 kjøresterkt ristlokk m/lås og pakning D 400 (502557) 315 flytende ramme for teleskoprør (502555) 315 tetningsring (303626) 315 tetningsring (303626) Dykker og mansjettpakninger for inn- og utløp er i dimensjon 110 innvendig 315 kjøresterkt ristlokk m/lås og pakning D 400 (502557) 315 flytende sluktopp m/diagonal rist og pakning (502628)
1 3 4 2

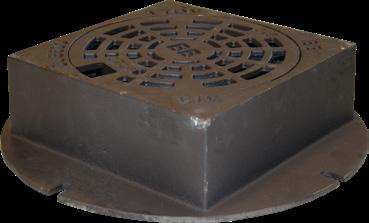

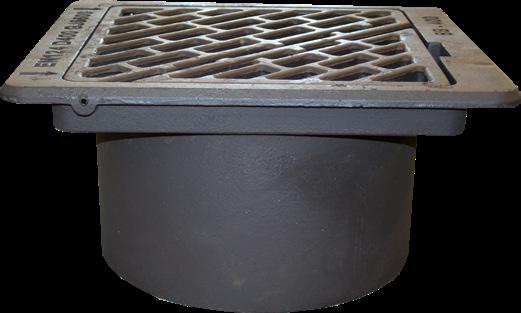

315 firkantet flytende ramme for teleskoprør (502554) 315 PVC-teleskoprør m/klikk (H=400/800)(303600/05) 315 PVC-teleskoprør m/klikk (H=400/800) (303600/05) 315 firkantet ramme og ristlokk 3 tonns m/lås for teleskoprør (501014) 315 kuppelrist Jarlsberg malt/galvanisert (502812/02) 315 PVC-teleskoprør m/flens H=400 (303610) 315 PVC-teleskoprør m/flens H=400 (303610)

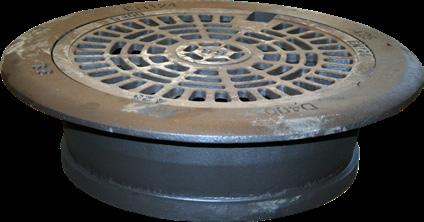

400 kjøresterkt ristlokk (502562) Flow area: 342 cm3

400di SANDFANGSKUM Alternative toppløsninger

400 flytende ramme (502560)

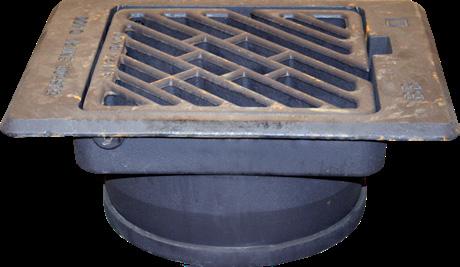

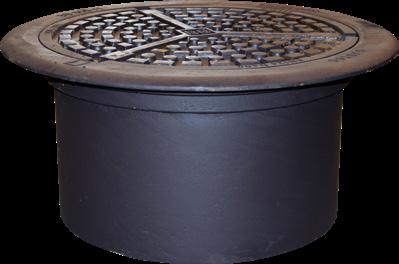

400 flytende sluktopp m/diagonal hengslet rist (502580) Flow area: 787 cm3

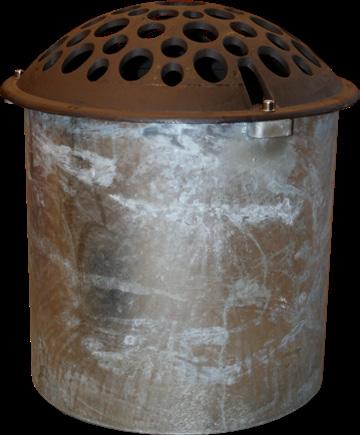

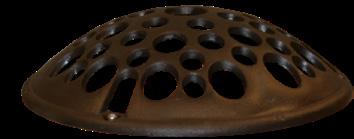

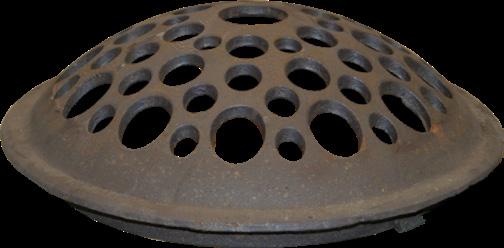

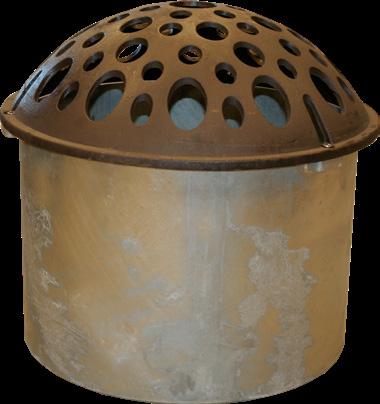

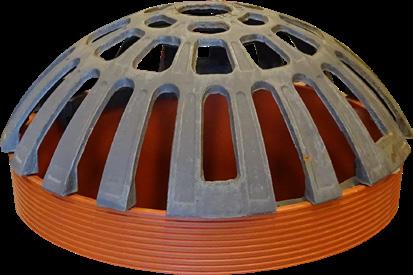

400 kuppelrist Jarlsberg for teleskoprør (502813). Flow area: 490 cm3

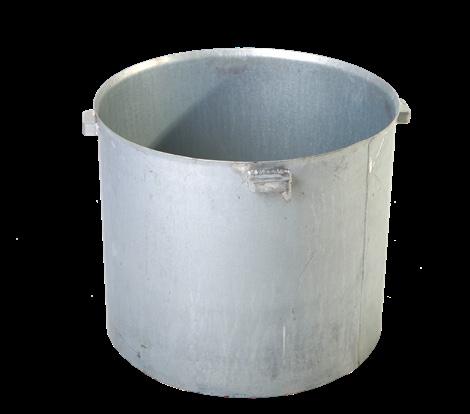

400 stål teleskoprør varmgalvanisert TH=400 (802814)

110/121 mansjettpakning (303710)

400 kuppelrist Jarlsberg med lås (502805) Flow area: 511 cm3

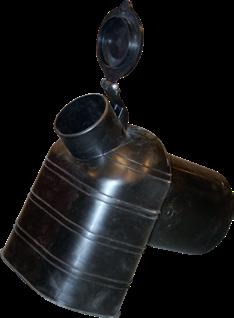

110 PP-dykker med 75 stuss (302499)

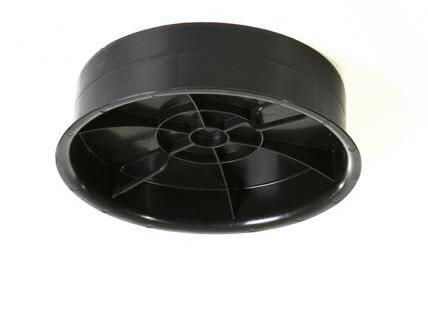

400 PP-lokk/bunn for DV-rør 400di (303665)

400 PP-bunn/lokk for DV-rør 400di (303665)

400 DV-rør m/sveist bunn H=2000 (303652) 110/121 mansjettpakning (303710) 400 DV-rør m/sveist bunn H=2000 (303652)
2 3 1
400di SANDFANGSKUM

425 kjøresterkt ristlokk m/lås og pakning (502632)

425 flytende ramme for teleskoprør (502630)

Alternative toppløsninger

425 kjøresterkt ristlokk m/lås og pakning (502625)

425 kjøresterkt ristlokk m/lås og pakning (502625)

425 PVC-teleskoprør m/klikk H=400 (303607)

425 flytende ramme m/høyt skjørt H=300 (502620)

Innvendig O-ring for korrugert stigerør 425/475 (303615)

425 firkantet flytende ramme m/sideskjørt (502624)

Innvendig O-ring for korrugert stigerør 425/475 (303615)

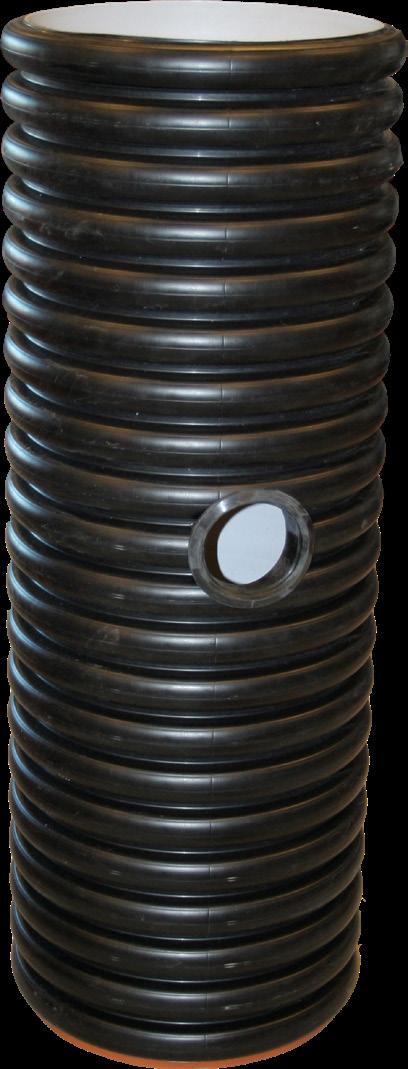

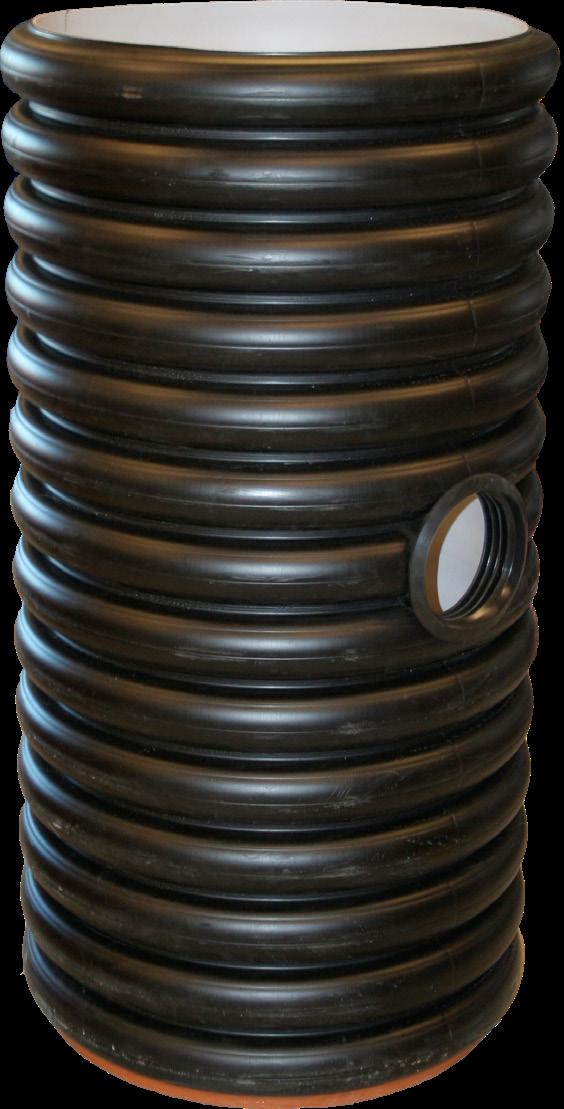

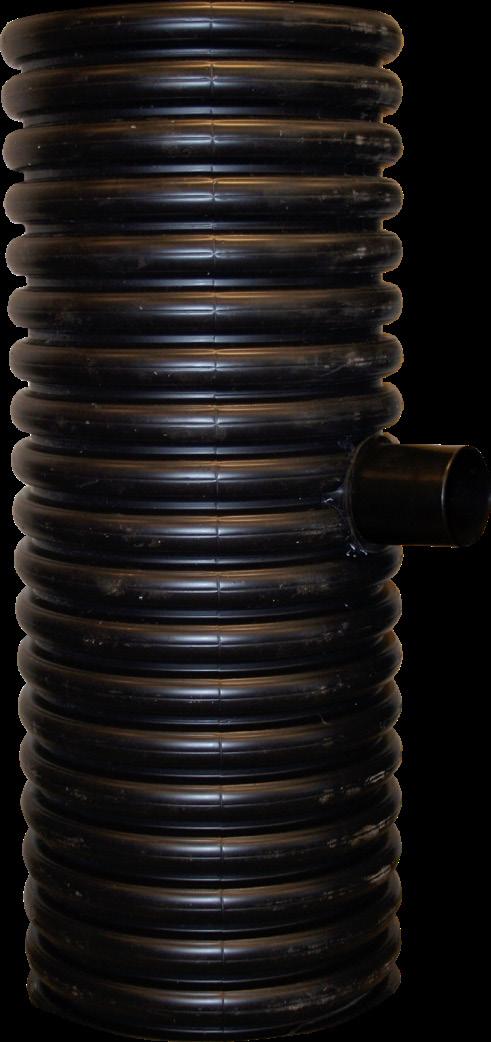

425/475 PP-korrugert drenskum L=2000 (303830)

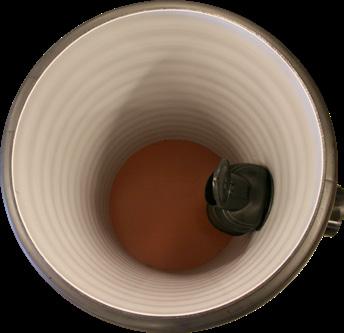

Husdrenskum innvendig

425 kuppelrist Jarlsberg for teleskoprør (502811)

Innvendig O-ring for korrugert stigerør 425/475 (303615)

425 stål teleskoprør varmgalvanisert H=400 (802807)

425 PP-bunn/lokk for korrugert stigerør 425/475 (303616)

Innvendig O-ring for korrugert stigerør 425/475 (303615)

Dykker og mansjettpakninger for inn- og utløp er i dimensjon 110

Innvendig O-ring for korrugert stigerør 425/475 (303615)

425 PP-bunn/lokk for korrugert stigerør 425/475 (303616)

Innvendig O-ring for korrugert stigerør 425/475 (303615)

425 SANDFANGSKUM
1 3 2 4

Alternative toppløsninger

823 cm3

(502008)

600 kuppelrist Jarlsberg for teleskoprør H=400 (502809) Flow area: 1025 cm3

600 flytende ramme D 400 H=260
1 2
600 kjøresterkt ristlokk m/lås D 400 (502211) Flow area: 650 kjøresterkt ristlokk (502200) Flow area: 1010 cm3 600 flytende ramme for NS-lokk TH=260 (502009) 160/177 mansjettpakning (303700) 600 DV-kum m/sveist bunn H=2000/3000 (310370/310371) 600 stål teleskoprør varmgalvanisert H=400 (802808) 160 PP-dykker (302500) Kummen sett ovenfra med innmontert dykker.
Dykker Varenummer Hull dim. 110 160 200 302499 302500 302501 121 177 226

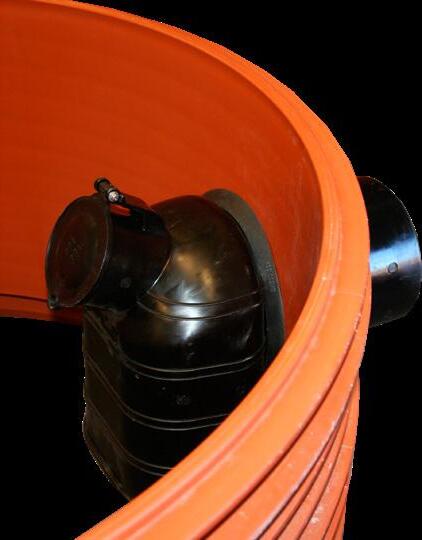

Sandfangskum innvendig
600 SANDFANGSKUM

Alternative toppløsninger

800 SANDFANGSKUM
800 kuppelrist Jarlsberg (502263) Flow area: 1787 cm3 800 stål teleskoprør varmgalvanisert H=400 (802810) 800 kjøresterkt ristlokk (502573) Flow area: 1899 cm3 800 ristlokk m/lås (502573) 800 flytende ramme (502570) 800 firkantet flytende ramme for hellelegging (502569) 160/177 mansjettpakning (303700) 800 DV-kum m/sveist bunn H=2000 (310372)
1 2
160 PP-dykker (302500)
Dykker Varenummer Hull dim. 110 160 200 302499 302500 302501 121 177 226
Kummen sett ovenfra med innmontert dykker.
Sandfangskum
innvendig

650 kjøresterkt ristlokk m/lås NS 1992 (502213)

625 flytende ramme for plastkjegle (502004)

680 avlastningsring gjenbruksplast (405120)

Alternativ toppløsning

650 kuppelrist

“nytt design” m/lås H=120/200 (502259/58)

1000/625 PP-eksentrisk kjegle (320525)

1000 tetningsring for kumdeler (320535)

1000 PP-mellomring H=250/500/750/1000 (320510/15/17/20)

1000 tetningsring for kumdeler (320535)

1000 PP-kumring m/bunn H=500/1000 (320500/05)

1000 SANDFANGSKUM
Sandfangskum innvendig Dykker Varenummer Hull dim. 110 160 200 302499 302500 302501 121 177 226
200 PP-dykker (302501) 200/226 borepakning SBR for glatte rør (700035)

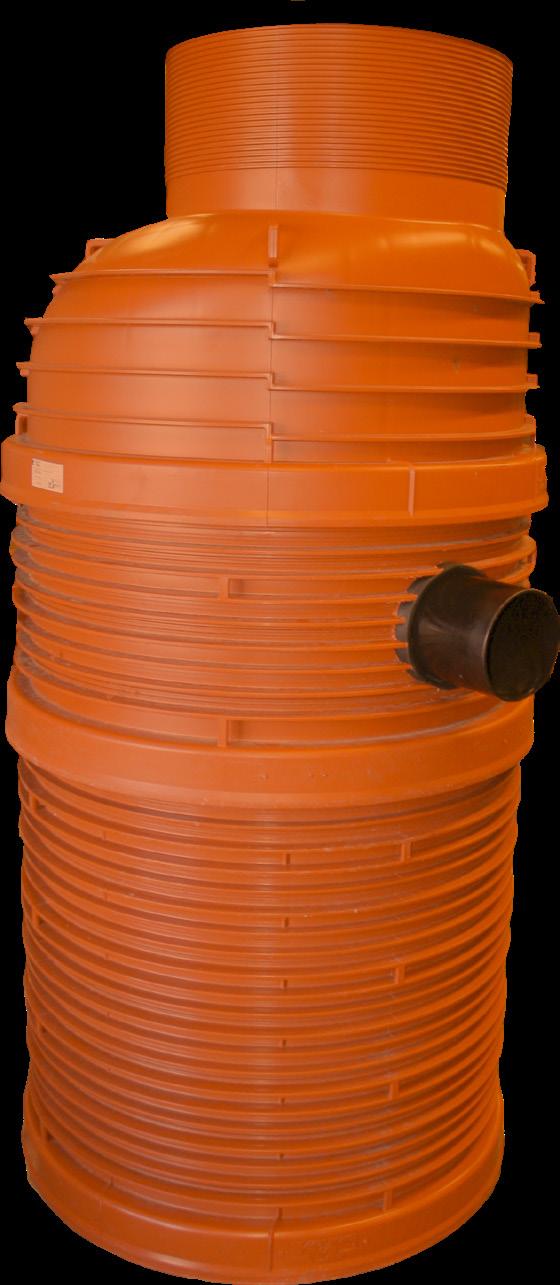

1000 sandfangskum montert.
