Simplificar INVENTARIO DE MATERIALES A con BinMaster
Mejorar la seguridad
Deje de subir escaleras, techos y trampillas elevadoras. Reduzca los riesgos de accidentes, citaciones de OSHA, compensación laboral y reclamaciones de seguros por caídas y lesiones.
Mejorar la precisión
Obtenga datos de inventario actualizados en un teléfono o PC. Comparta datos de cada sitio y embarcación entre departamentos.Mejorar cadena de suministro utilizando el inventario gestionado por el proveedor.
AHORRE TIEMPO
Realice más trabajo con menos personas. Elimine la escalada y administre múltiples contenedores en sitios geográficamente dispersos. Las alertas automatizadas y las funciones de sensores “a prueba de fallos” ayudan a controlar los procesos y advierten sobre llenados excesivos, interrupciones o fallas del equipo.
PREVENIR PROBLEMAS
Llenar demasiado los contenedores arruina los materiales, hace perder tiempo, genera desorden y provoca tiempos de inactividad innecesarios. Los controles de nivel agilizan el seguimiento de materiales y el control de procesos. Las alertas automatizadas evitan desbordes, condiciones vacías, conductos obstruidos y transportadores atascados.
REACCIONAR EN TIEMPO REAL
Sepa cuándo realizar pedidos y reduzca el riesgo de cerrar operaciones o retrasar envíos. Los sistemas avanzados de IoT permiten a los usuarios ver varios contenedores de un vistazo, lo que ayuda a aliviar el estrés del personal de producción y compras.
PROCESOS DE CONTROL
Utilice sensores para apagar y encender procesos, monitorear la carga en las cintas transportadoras, detectar conductos obstruidos y realizar un seguimiento del llenado y funcionamiento de los contenedores vaciando. Configure alertas de texto o correo electrónico para garantizar una respuesta rápida por parte del personal de producción o adquisiciones.
OPTIMIZAR LA CAPACIDAD
6
1 5 2 3 4 8
Sepa (no adivine) cuándo están llenos los contenedores. Con detección de alto nivel, almacenamiento las operaciones pueden llenarse sin riesgo de sobrellenado. Organizar el traslado de la producción o las entregas a una ubicación con exceso de capacidad. Mantenga las entregas a través de camiones, vagones y barcos en movimiento.
7
MANTÉNLO SIMPLE
Los sensores de nivel de sólidos y líquidos, los detectores de flujo y los sistemas inalámbricos son fáciles de instalar y requieren un servicio mínimo. Los sensores están diseñados para una larga vida útil y son técnicamente sencillos. Obtenga soporte técnico inmediato con una llamada telefónica o chat en vivo.

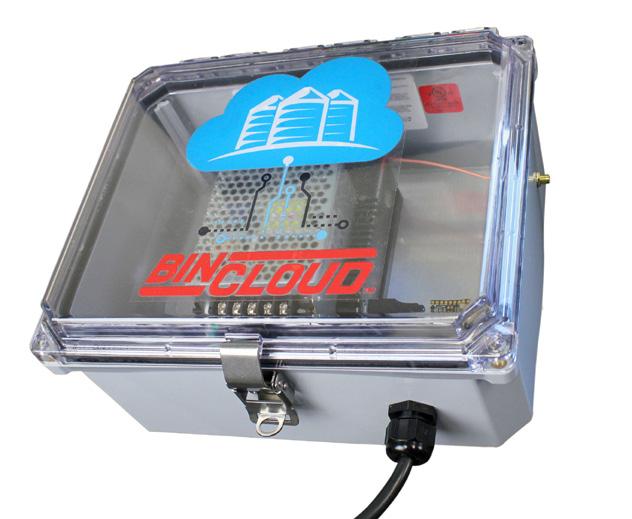

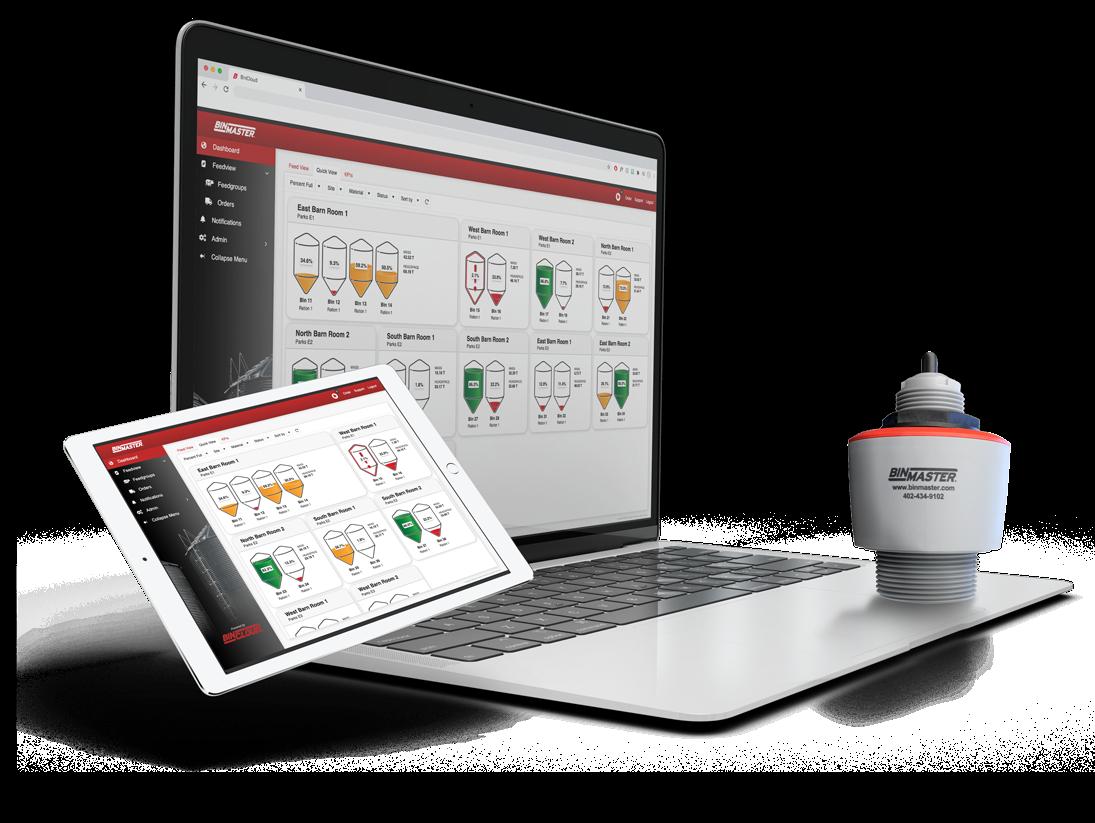

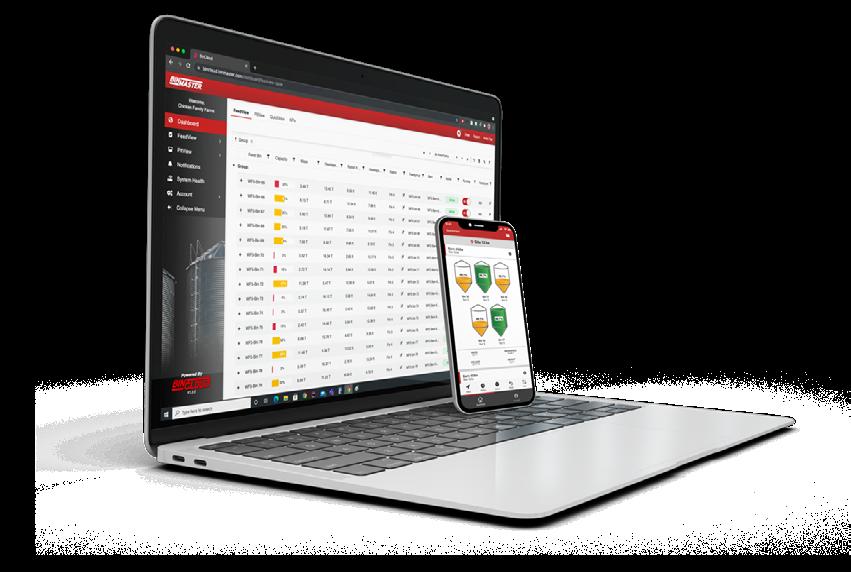

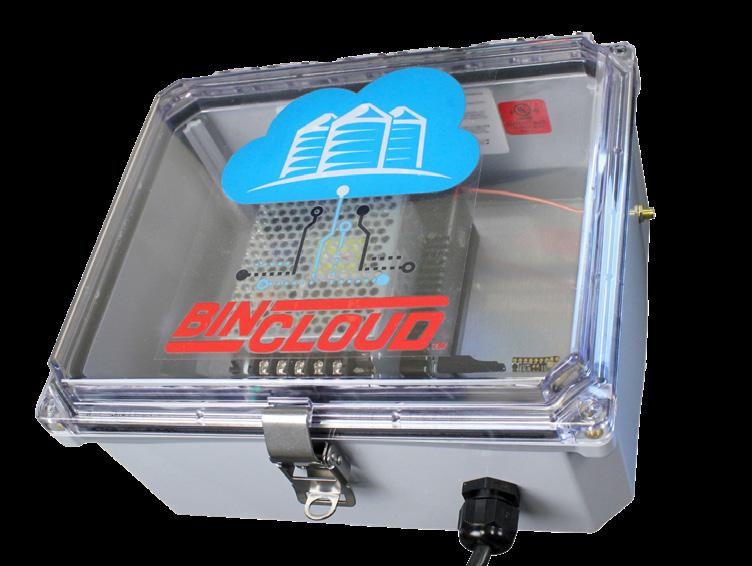

INVENTARIO EN CUALQUIER LUGAR
Acceda a la información a través del teléfono, tableta o PC desde una sala de control, oficina, planta o cuando esté fuera de la oficina. El software basado en permisos le permite acceder y compartir la información que necesita para administrar su operación de manera eficiente.
RÁPIDO RETORNO DE LA INVERSIÓN
BinMaster diseña sistemas escalables que utilizan menos equipos para monitorear más contenedores. Reemplace completamente un sistema heredado o conéctelo a sistemas de control existentes. Las opciones inalámbricas, el bajo consumo de energía y el mantenimiento mínimo ayudan a reducir los costos operativos.
Escáner de nivel 3D
La medición sin contacto de múltiples puntos en la superficie del material detecta topografía irregular, conos hacia arriba o hacia abajo y acumulación de paredes laterales. Este sensor acústico, que destaca en entornos con mucho polvo, proporciona un volumen de alta precisión y una imagen 3D única.
Sensores de nivel continuo
• Monitoreo de inventario de polvos, sólidos o líquidos
• Los sensores miden repetidamente o en intervalos de tiempo
• Informes en tiempo real para operaciones de procesamiento y almacenamiento
• Datos enviados a una consola, computadora de escritorio, teléfono o la nube
• Opciones de salida a una sala de control, HMI o PLC

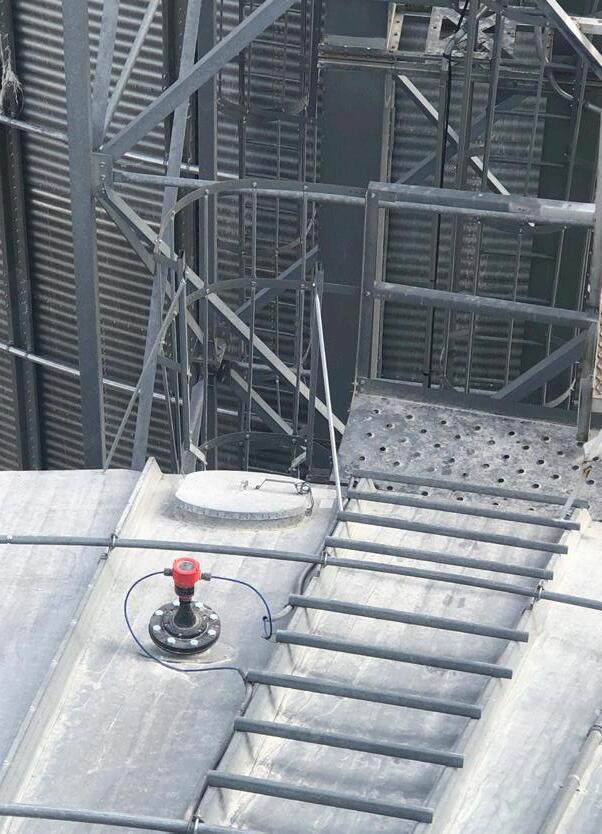

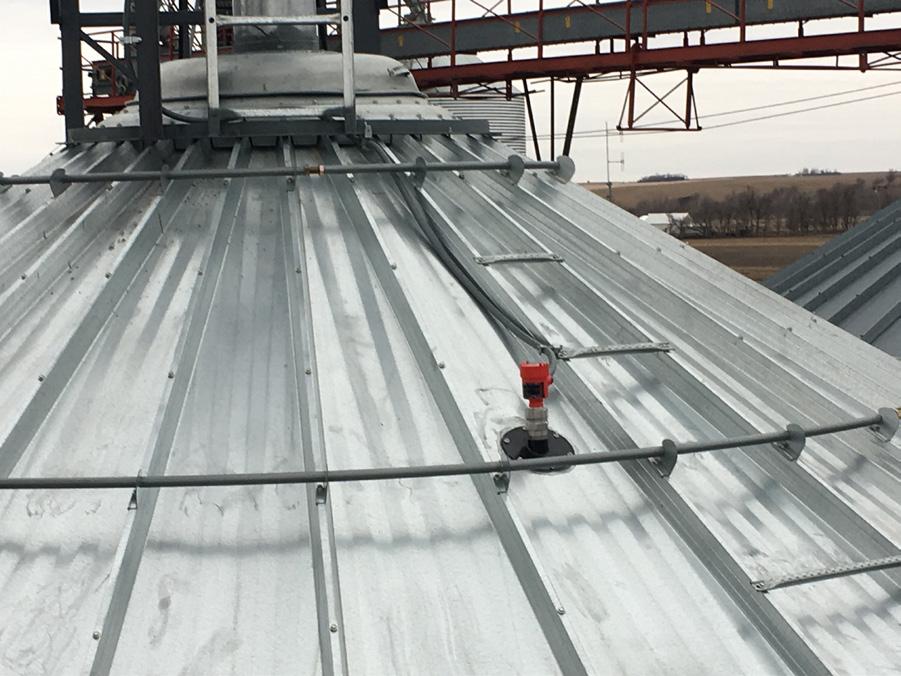

Radar sin contacto
Fiable y preciso en condiciones de mucho polvo, el potente radar sin contacto de 80 GHz mide en un ángulo de haz estrecho. Una variedad de tipos de gabinetes y modelos compactos miden un solo punto con una precisión de 0,2 pulgadas y se actualizan rápidamente en menos de un segundo.
SmartBob
Este sensor funciona como una cinta métrica automatizada que deja caer una sonda pesada sobre la superficie del material, luego se retrae y convierte los pulsos contados en una distancia. Opciones versátiles de sondas y cables para aplicaciones de salmuera, lodos o líquidos en recipientes de hasta 150 pies.

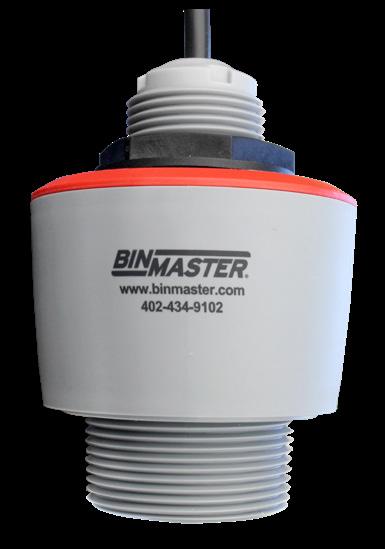

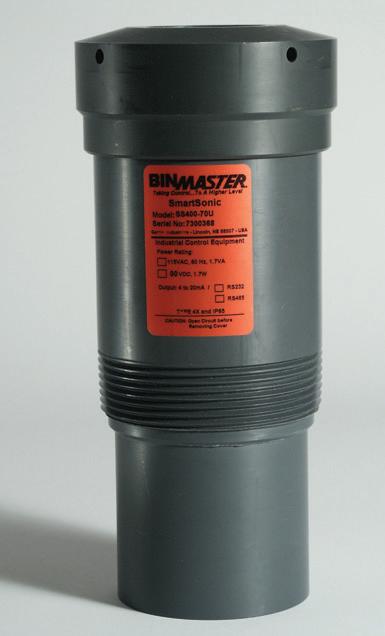

Ultrasónico
Estos sensores sin contacto emiten un sonido por encima del rango auditivo humano y luego lo convierten a una distancia utilizando el tiempo de vuelo. Ideal para entornos hostiles donde las temperaturas varían, este sensor es apropiado para niveles de líquido en rangos de 0,4 a 60 pies.
Al medir un solo punto en un haz estrecho de 1°, el láser es adecuado para el control de nivel en entornos con poco polvo, recipientes estrechos o espacios reducidos con estructuras o paredes que deben evitarse. Los modelos con cable y alimentados por batería ofrecen una instalación flexible.
Radar de onda guiada
Un cable de acero inoxidable está suspendido en el recipiente y utiliza reflectometría en el dominio del tiempo para medir continuamente el nivel de material con un dieléctrico tan bajo como 1,3. Mide distancias de hasta 100 pies con una precisión de 0,08 pulgadas en condiciones de mucho polvo, humedad, temperaturas o presión.
Láser

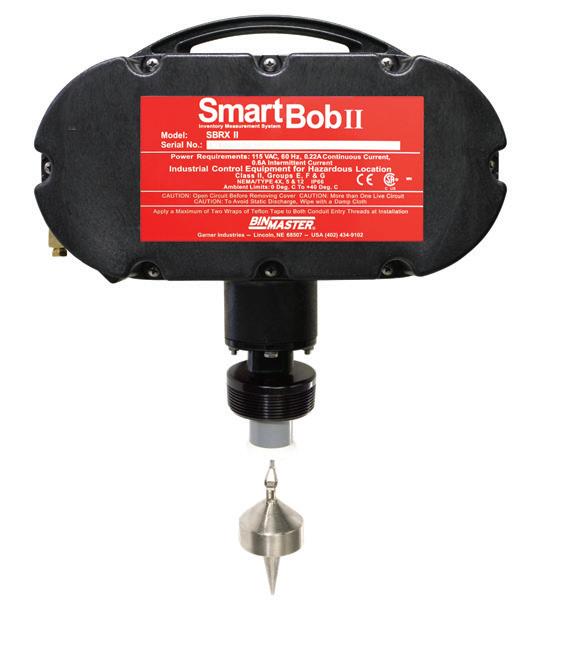

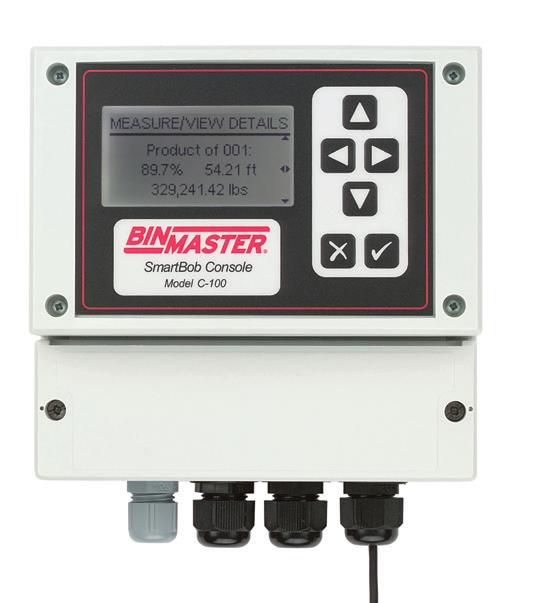

SmartBob II
El SmartBob II es la columna vertebral de un sistema de medición de nivel confiable y probado para sólidos, polvos, líquidos o lodos que utiliza tecnología de sensor de penetración de polvo basado en cables. Toma medidas en intervalos de tiempo predefinidos o bajo demanda. Cuando se combina con el programa de software Binventory® instalado en una computadora personal, BinCloud® SaaS o consolas de control remoto con botones, SmartBob II ofrece la capacidad de administrar desde uno hasta 120 contenedores de alturas de hasta 150 pies.
Principio de medición: Cable
Alimentación: 115/230 VCA 50/60 Hz
Salida: RS-485/Modbus/Analógica
Temperatura ambiente: -40°F a +185°F (-40°C a +85°C)
Temperatura del proceso: hasta 500 °F (260 °C)
Montaje: 3” NPT
Homologaciones: Clase II, Grupos E, F y G
Alcance: Hasta 150 pies (45 m)
Velocidad: 2 pies por segundo
Resolución: 0,15” (0,4 cm)
Precisión: ± 0,25% de la distancia medida
Material de la carcasa: policarbonato moldeado
Clasificación de carcasa: NEMA 4X, 5, 9 y 12 (IP65)
Nivel continuo

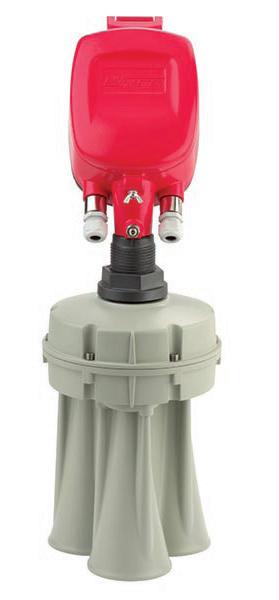

Escáner de nivel 3D

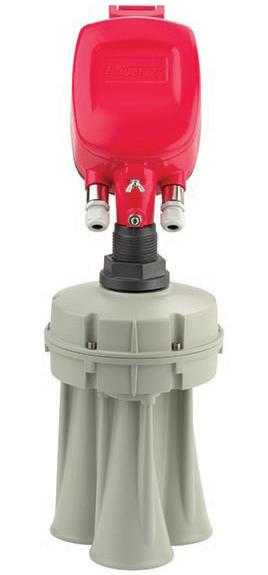

El escáner de nivel 3D de BinMaster es un sistema de medición de volumen sin contacto que penetra el polvo y que utiliza tecnología patentada basada en acústica para medir el contenido del recipiente en múltiples puntos para determinar el volumen de material. Su software 3DVision envía datos detallados a una computadora personal para facilitar el monitoreo remoto. Los modelos avanzados cuentan con capacidades opcionales de mapeo de superficies en 3D y sistemas de múltiples escáneres para embarcaciones muy grandes. Ofrece muy bajo mantenimiento y es autolimpiante, lo que lo hace ideal para polvos y sólidos con alto contenido de polvo.
Principio de medición: acústico
Alimentación: 20 - 32 VCC
Salida: 4 hilos 4-20mA/HART/RS-485/ Modbus
Temperatura ambiente: -40°F a 185°F (-40°C a 85°C)
Temperatura del proceso: -40°F a 185°F (-40°C a 85°C)
Montaje: placas y conjuntos de montaje de 0°, 5°, 10°, 20° y 30°
Homologaciones: ATEX II 1/2D, 2D, Ex ibD/iaD 20/21 T110˚C, ATEX II 2G
Ex ia/ib IIB T4, FM Intrínsecamente
seguro Clase I, II, División I, Grupos
C, D, E, F , GRAMO
Presión: -0,2 - 1 bar (-2,9 a 14,5 psi)
Alcance: 200 pies (61 m)
Material de la carcasa: Aluminio fundido a presión, con recubrimiento en polvo
Clasificación de carcasa: IP67
Frecuencia: 3 KHz a 10 KHz

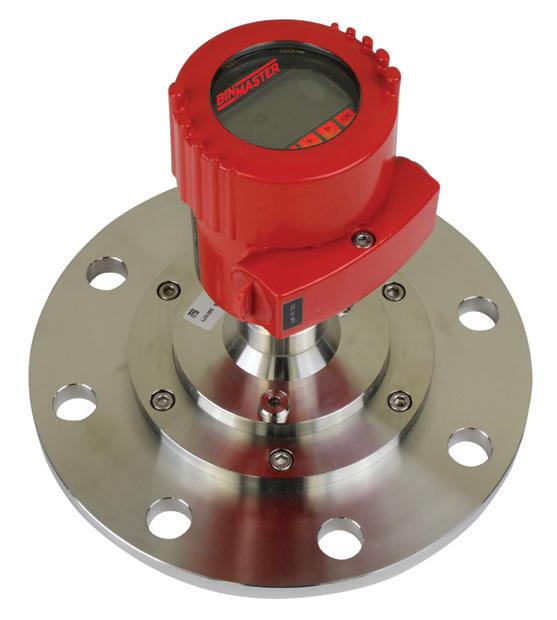

NCR-86
El sensor de nivel de radar sin contacto BinMaster NCR-86 está diseñado para un rendimiento superior en líquidos, polvos polvorientos y sólidos a granel. Utiliza una potente frecuencia de 80 GHz para enfocar la señal en un ángulo de haz estrecho de 4° a 8° para apuntar con precisión y evitar el flujo, las estructuras internas o la acumulación de paredes laterales. El estándar de oro NCR-86 tiene un rango de medición de hasta 393 pies. Junto con el software BinCloud, NCR86 cambia las reglas del juego para la gestión de materiales a granel.
Principio de medición: radar
Frecuencia: 79 GHz
Tipo de antena: bocina de plástico, cubierta metálica o bocina integrada
Rango de medición: 393 pies (120 m)
Ángulo de haz: 3°-8°
Precisión: ≤ 1mm
Alimentación: 9,6-48 VDC, 90-253 VAC
Temperatura ambiente: -40 a +80 °C (-40 a +176 °F)
Temperatura del proceso: Plástico ‘-196 a +80 °C (-321 a +176 °F); Acero inoxidable y rosca ‘-196 a +450 °C (-321 a +842 °F)
Presión de proceso: Varía según la compresión y/o el estilo de brida del adaptador.
Montaje: bridas de 3-10°, giratorias o NPT
Material de la carcasa: plástico, aluminio o acero inoxidable
Clasificación de carcasa: IP66/IP67, IP66/IP68 (0,2 bar), IP68 (1 bar), IP69K, NEMA Tipo 4X, NEMA Tipo 6P
Homologaciones: CSA (XP), CSA (DIP), ATEX/UKEX (XP), ATEX/UKEX (DIP), IEC (XP), IEC (DIP)
CNCR-100
Los sensores de nivel de radar compactos sin contacto de la serie CNCR 100 utilizan tecnología de haz estrecho de 80 GHz para mediciones precisas en contenedores, tanques o silos de hasta 98 pies de altura prácticamente sin zona muerta. Los CNCR110, 120, 130 y 190 se instalan mediante un cable de conexión flexible de poliuretano disponible en longitudes de 16, 32 u 82 pies. La configuración del sensor se realiza simplemente usando Bluetooth en un teléfono. Se accede a los datos de medición de nivel a través del software BinCloud®, una pantalla local o un PLC.
Principio de medición: radar
Alimentación: 12 a 35 VCC, 8-30 VCC
Salida: Modbus de 2 cables, 4-20 mA, 4 cables Temperatura ambiente: -40 °F a +140 °F (-40°C a +60°C)
Temperatura del proceso: -40°F a +140°F (-40°C a +60°C)
Montaje: NPT roscado de 1,0”, recto roscado de 1,0”
Aprobaciones: Área no clasificada, entorno no EX, uso general FM/ CSA/CE; FM/CSA/ATEX/ICEx Clase I, II, III; ATEX/ICEx Zona 1, ½
Presión: -14,5 a +43,51 psi (-1 a +3 bar/100 a +300 kPa)
Alcance: Hasta 98 pies (30 M) según el modelo
Velocidad de actualización: <1 segundo
Precisión: ≤ 0,2” (5 mm)
Material de la carcasa: PVDF
Clasificación de carcasa: IP66/IP68 (3 bar)
Frecuencia: 80 GHz
Ángulo de haz: 8° (4° para 190)
Frequency: 80 GHz
Beam Angle: 8° (4° for 190)
Salida: Dos hilos 4 - 20 mA/ HART®, Cuatro hilos 4 - 20 mA, Modbus RTU
Voltaje de funcionamiento: 12 a 35 V DC
Bluetooth: Bluetooth 5,0
Nivel continuo

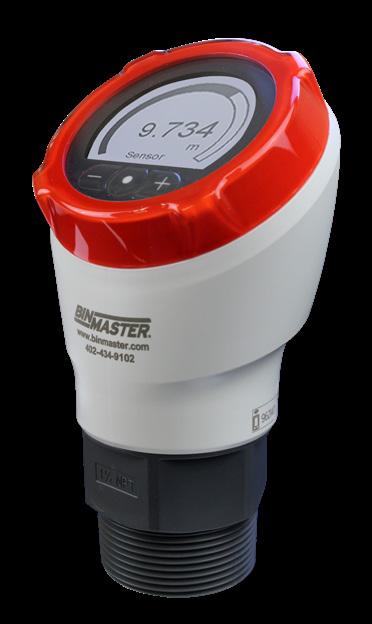

CNCR-200
Los sensores de nivel de radar compactos sin contacto de la serie CNCR-200 tienen un rango de medición de hasta 49 pies. Se montan mediante una conexión NPT recta o roscada de 1,5” o pueden medir a través de la pared de un tanque de plástico o un contenedor IBC. El modelo CNCR-230 ofrece una pantalla LED en la carcasa del sensor que permite acceder a las lecturas de nivel desde el sensor. Después de la configuración mediante Bluetooth, estos sensores envían datos al software BinCloud®, una pantalla local o un PLC para monitoreo de nivel y alertas automatizadas.
Principio de medición: Radar
Alimentación: 12 a 35 VDC
Salida: 2 hilos 4-20 mA
Temperatura ambiente: -40°F a +158°F (-40°C a +70°C)
Temperatura del proceso: -40°F a +176°F (-40°C a +80°C)
Montaje: Rosca NPT de 1,5”, rosca recta de 1,5”
Aprobaciones: Área no clasificada, entorno no EX, uso general FM/ CSA/CE
Presión: -14,5 a +43,51 psi (-1 a +3 bar/-100 a +300 kPa)
Alcance: 49 pies (15 m)
Precisión: ≤ 0,2” (5 mm)
Material de la carcasa: PVDF
Clasificación de carcasa: IP66/IP67, tipo 4X
Frecuencia: 80 GHz
Ángulo de haz: 8°
GWR-2000
El transmisor de nivel por microondas guiado GWR-2000 de BinMaster utiliza reflectometría en el dominio del tiempo (TDR) a lo largo de un cable o varilla para medir continuamente la distancia y el nivel de polvos o sólidos en contenedores, tanques y silos. Presenta una zona muerta superior muy pequeña y tiene una precisión de hasta 1,3 en materiales con bajo dieléctrico. Prácticamente no requiere mantenimiento, funciona con mucho polvo y es inmune a la condensación. Hay opciones de comunicación de 4-20 mA y Modbus RTU, lo que lo hace compatible con una HMI o PLC, así como con el software para PC Binventory® o el monitoreo basado en la nube BinCloud®.
Principio de medición: reflectometría en el dominio del tiempo
Alimentación: 90 a 253 VAC, 50/60 Hz (versión de voltaje normal)
Salida: 2 hilos 4-20 mA/HART, 4 hilos 4-20 mA/HART, Modbus RTU
Temperatura ambiente: -40°F a 176°F (-40°C a 80°C)
Temperatura del proceso: -40°F a 392°F (-40° a 200°C)
Montaje: apertura de 1-1/2” NPT o brida ANSI de 3”
Homologaciones: CSA/FM Clase II, Div 2, Grupos E, F, G; (otras aprobaciones disponibles)
Presión: -14,5 a 58 Ø psig (1 a +40 bar)
Alcance: 100 pies (30,48 m)
Precisión: ± 0,08” (2 mm)
Material de la carcasa: plástico, aluminio o acero inoxidable
Clasificación de carcasa: IP66/IP67/IP68 (dependiendo de la carcasa)

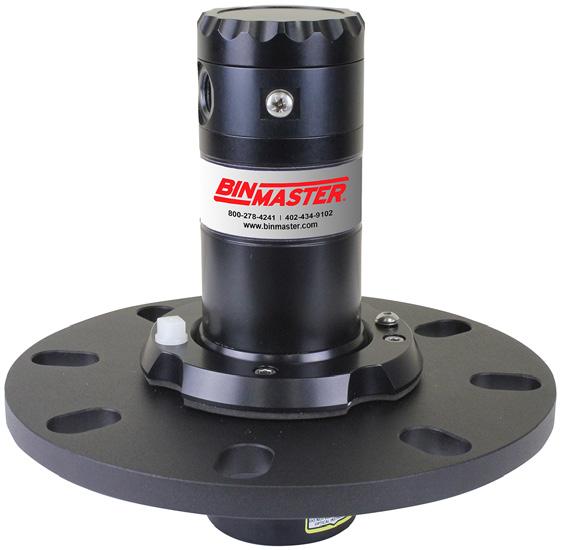

LL-100
El sensor de medición de nivel láser LL-100 mide un solo punto en la superficie del material en un haz estrecho de 1°, lo que lo hace adecuado para recipientes muy estrechos, recipientes con estructura interna o corrugación, o espacios reducidos como tolvas, tolvas o trituradoras. Se puede utilizar para control de nivel, detección de conductos obstruidos y monitoreo de acumulación. Cuenta con una brida de montaje ajustable y flexible hasta 10° para apuntar y una velocidad de actualización rápida de ocho veces por segundo. Ideal para ambientes con poco o ningún polvo, es resistente a problemas de confiabilidad causados por el ángulo de la superficie, la pendiente, la textura, la granularidad o el color del material.
Principio de medición: láser
Alimentación: 24 VDC nominal (12-28 VDC)
Salida: 4-20 mA autoalimentada y no aislado
Temperatura ambiente: -4°F a 160°F (-20°C a 50°C)
Montaje: NW65, NW80 o Brida NW100
Presión: Atmosférica
Alcance: 1 pie a 160 pies (0,3 m) a 50 metros)
Velocidad: 8 lecturas por segundo
Resolución: 10 mm
Precisión: 1 desviación estándar = 1 pulgada (2,5 cm)
Material de la carcasa: anodizado aluminio
Clasificación de carcasa: IP66 Ángulo de haz: <1°

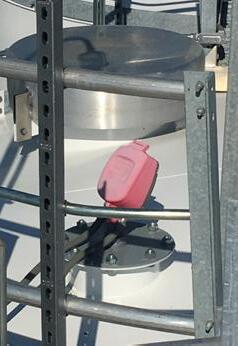

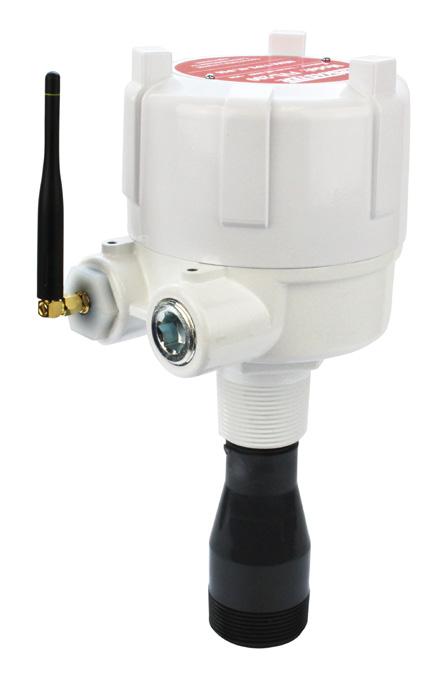

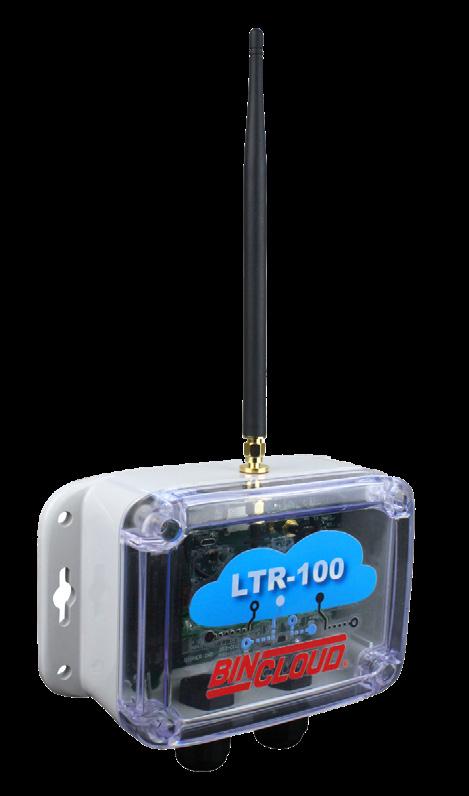

Monte sensores de nivel de potencia en silos sin gastos de cableado. Alimentados por baterías de litio, los sensores láser toman lecturas de intervalo una vez por hora y tienen una duración de batería de tres a cinco años. Las comunicaciones de largo alcance LoRa envían datos a través de la puerta de enlace BinCloud® a la aplicación web Bin-Cloud® o al software Binventory® para acceder fácilmente desde un teléfono, tableta o computadora de escritorio. El SPL-200 mide hasta 98 pies en ambientes con poco o sin polvo. El FVL200 para contenedores de alimento para ganado tiene un alcance de 35 pies.
Principio de medición: láser
Alimentación: Batería interna de iones de litio de 3,6 V y 19 AH
Salida: LoRa inalámbrico
Temperatura ambiente: -22 °F a 149 °F (-30 °C a 65 °C)
Montaje: Rosca interna estándar NPT de 1,5”
Presión: Atmosférica
Alcance: SPL-200: 98 pies (30 m)
FVL-200 35 pies (10 m)
Tarifa: Típica: 5 lecturas por día, Máxima: 96 por día
Precisión de medición: ±5 mm (0,20 pulgadas)
Material de la carcasa: Aluminio y plástico moldeado por inyección Clasificación de carcasa: IP67
Ángulo de haz: 2,5 x 5 mm @ 3 metros (FWHM)
Giratorio
El interruptor giratorio, también llamado interruptor de nivel de rueda de paletas, es un dispositivo común y versátil que se utiliza para el monitoreo de inventario, alertas de nivel y control de procesos. Los modelos estándar y a prueba de fallas se pueden configurar con una amplia variedad de extensiones, paletas y placas de montaje.
Sensores de nivel puntual
• Indicar cuando los niveles de material alcanzan un punto fijo
• Se utiliza para detección de nivel alto, medio y bajo.
• Aplicado en polvos de flujo libre y sólidos a granel
• Montaje en el costado, la parte superior o el cono de los recipientes
• Alerta a través de una luz, bocina o panel anunciador
PROCAP ofrece una amplia variedad de fuentes de alimentación, tipos y longitudes de sondas para configuraciones prácticamente ilimitadas para satisfacer las necesidades de las aplicaciones. Los modelos para ubicaciones peligrosas, sanitarios, medioambientales, de montaje empotrado, de calibración automática, de electrónica remota y compactos se fabrican según las especificaciones.

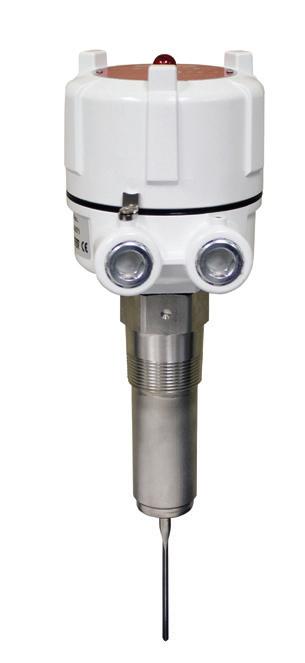

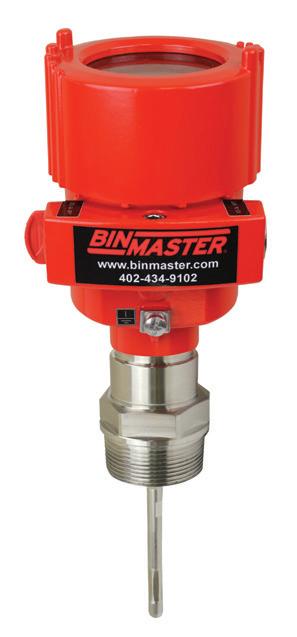

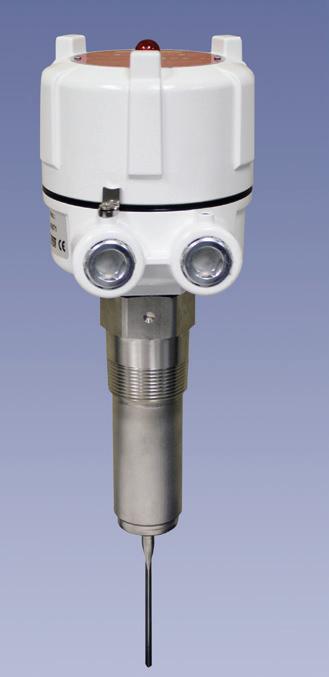

Estos interruptores piezoeléctricos cuentan con un diseño único en forma de espada que resiste la acumulación y evita falsas alarmas. Las opciones adaptables incluyen extensiones flexibles y rígidas, modelos para detección de sedimentos y altas temperaturas, y mini varillas vibratorias compactas para espacios reducidos o embarcaciones pequeñas.

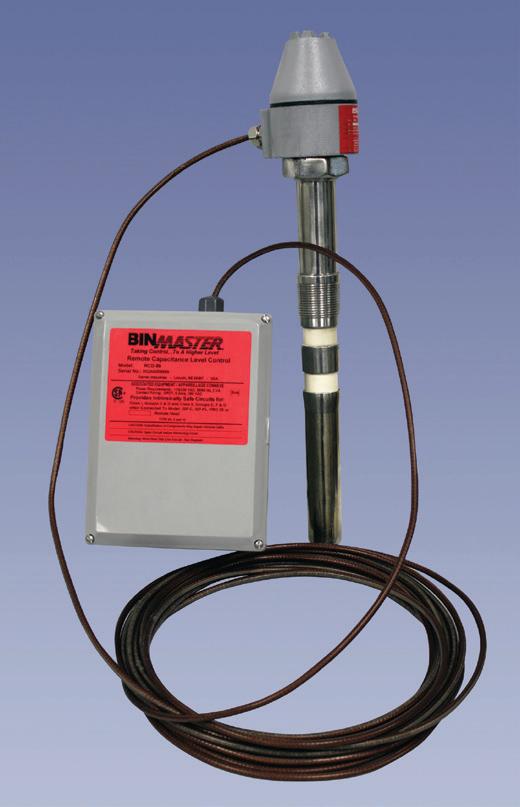

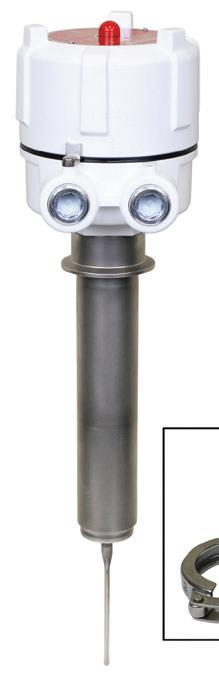

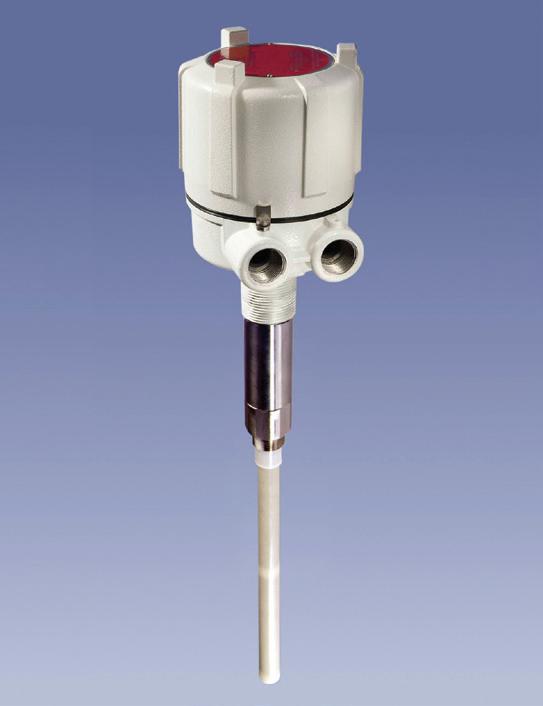

Sonda de capacitancia

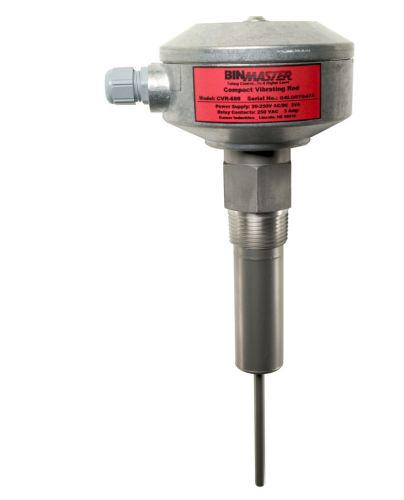

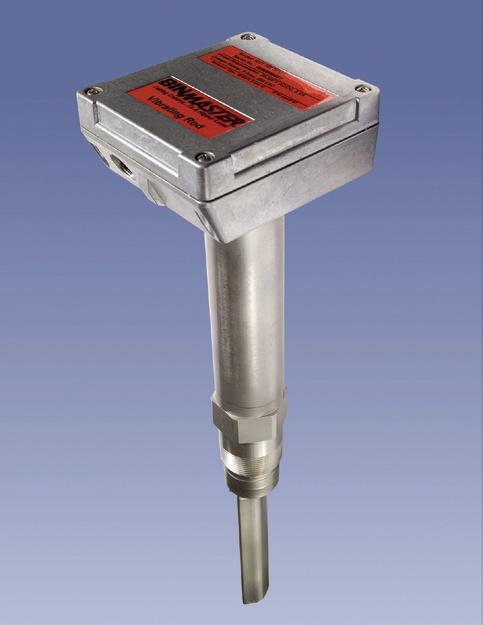

Varilla vibratoria
Interruptor de inclinación
Los niveles crecientes de polvos o sólidos activan una alerta cuando el dispositivo se inclina 15 grados. Estos sensores sin mercurio están disponibles para montaje fijo o colgante y se pueden usar en recipientes o tolvas, o sobre transportadores, fosos abiertos o pilas.
Interruptor de presión
Un diafragma o interruptor de presión activa un estado de alarma cuando el material presiona un microinterruptor sensible. También se utiliza para la detección de conductos obstruidos y está disponible para montaje interno o externo, con varios materiales de diafragma y aprobaciones opcionales para ubicaciones peligrosas.

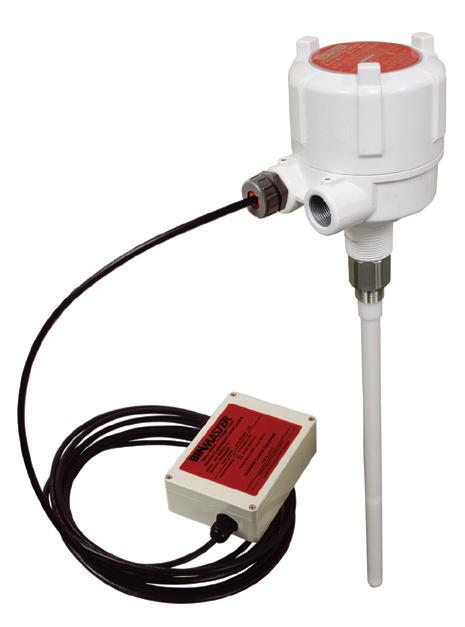

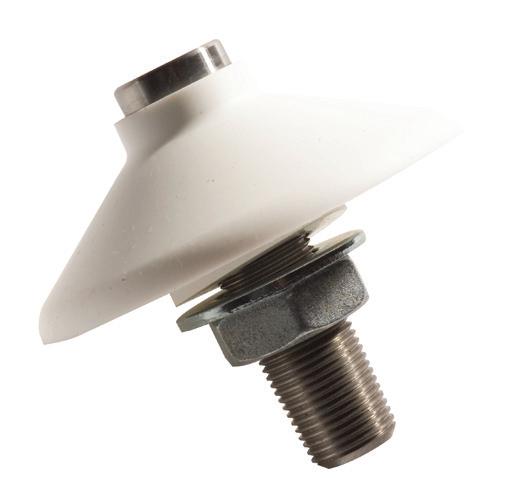

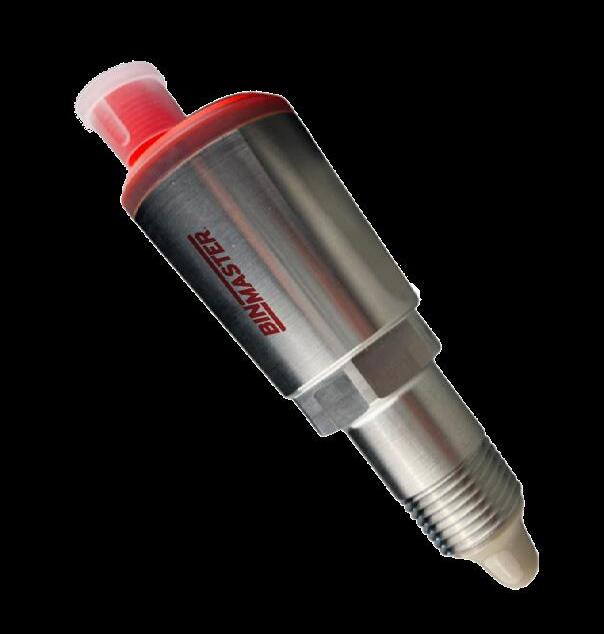

Sonda de mini-capacitancia
La mini sonda de capacitancia MCP es ideal para la detección de nivel puntual en recipientes pequeños. El MCP mide líquidos o sólidos ligeros a granel en tanques, silos, tolvas, transportadores, tuberías y tolvas de carga. La calibración única garantiza una configuración rápida. Está disponible con extensiones de tubo SS de 2,5” a 9,8” de largo.

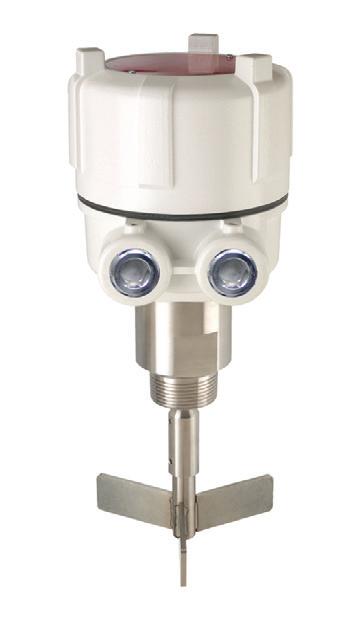

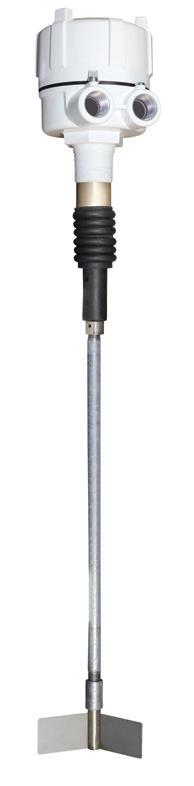

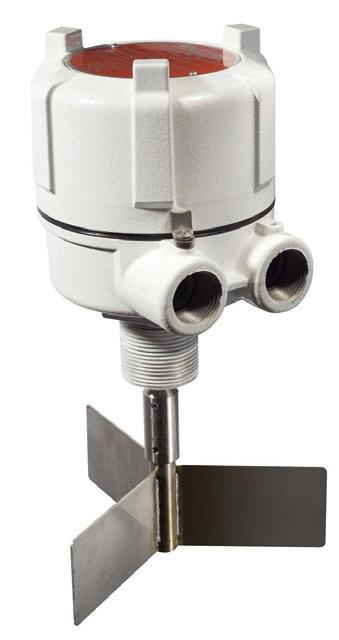

BMRX
El indicador de nivel de contenedor de paletas giratorias BRMX proporciona detección y medición confiable del nivel de sólidos secos a granel en contenedores, tanques, silos, tolvas y transportadores de materiales. Montado en la parte superior o lateral de un recipiente, el BMRX alerta a los operadores cuando los contenedores están llenos o vacíos, normalmente mediante una bocina o una luz. Puede usarse en polvos o sólidos con una densidad aparente de 2 a más de 100 lb/cu. ft. El BMRX presenta un funcionamiento “desenergizado” del motor que lo apaga cuando hay material presente, lo que ahorra costos de energía y prolonga la vida útil del motor.
Principio de medición: rotativo
Temperatura ambiente/de funcionamiento: -40 °F a +185 °F (-40 °C a +85 °C)
Temperatura del proceso: hasta +400 °F (204 °C)
Aprobaciones/Certificación: CSA/
US Clase I, Grupos C y D y Clase II, Grupos E, F y G
Consulte www.binmaster.com para conocer las últimas certificaciones ATEX.
Conexión/entrada del conducto: 3/4” NPT
Material de la carcasa: Aluminio fundido a presión, acabado de pintura en polvo aprobado por el USDA
Clasificación del gabinete: NEMA 4X, 5, 7, 9 y 12
Densidad del material: De 2 lb a 100 lb/cu. pie
Montaje: 1-1/4” NPT
Salida: DPDT 10 A, 250 VAC
Alimentación: 24/115/230 VAC, 50/60 Hz; 24/12 VDC, 60/35 mA
Presión: 1/2 micrón, 30 PSI
Eje: Acero inoxidable
Sensores de nivel puntual

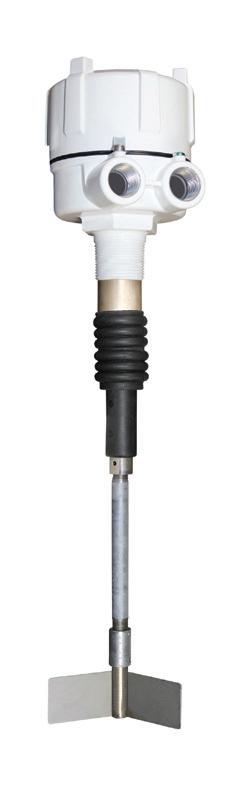

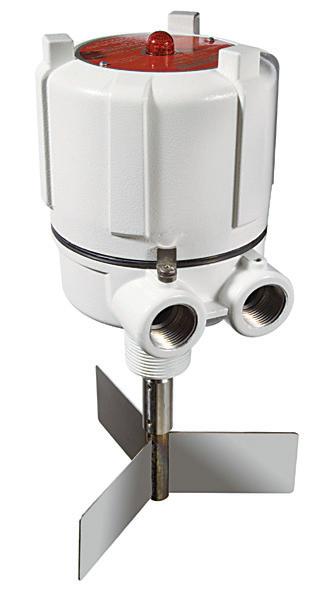

MÁXIMA+
La operación a prueba de fallas, el autodiagnóstico y la respuesta inmediata y correctiva a las fallas distinguen al MAXIMA+ como el mejor rotativo para el control de procesos. Su luz LED roja alerta visualmente sobre condiciones de estado de falla, cubierto o giratorio. El indicador de nivel giratorio más avanzado de BinMaster alerta sobre la pérdida de energía, falla del motor o falla de la electrónica para ayudar a eliminar derrames y escasez de procesos. Su motor “desenergizante” proporciona una vida operativa prolongada, al apagar el motor cuando hay material presente.
Principio de medición: rotativo
Temperatura ambiente/de funcionamiento: -40 °F a +185 °F (-40 °C a +85 °C)
Temperatura del proceso: hasta +400 °F (204 °C)
Aprobaciones/Certificación: CSA/ US Clase II, Grupos E, F y G Consulte www.binmaster.com para las últimas certificaciones ATEX
Conexión/entrada del conducto: 3/4” NPT
Material de la carcasa: Aluminio fundido a presión, acabado de pintura en polvo aprobado por el USDA
Clasificación del gabinete: NEMA 4X, 5, 9 y 12
Densidad del material: De 2 lb a 100 lb/cu. pie
Montaje: 1-1/4” NPT
Salida: DPDT 10 A, 250 VAC
Alimentación: 24/115/230 VAC, 50/60 Hz; 12/24 VDC, 60/35 mA
Presión: 1/2 micrón, 30 PSI
Eje: Acero inoxidable
Relé/Interruptor: SPDT 10 Amp, 250 VAC (relés de estado sólido opcionales)

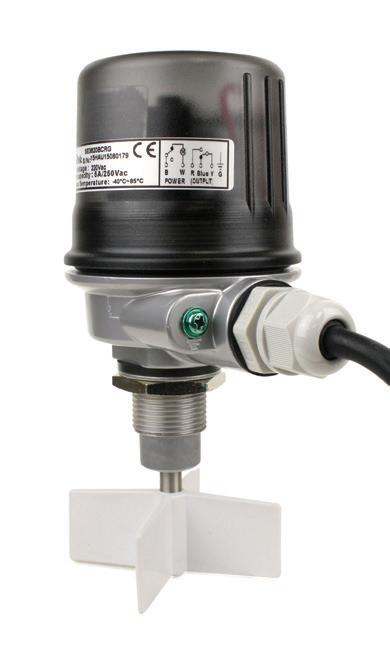

Mini-rotativo
El económico minirotativo está diseñado para controlar los niveles de material en contenedores y tolvas más pequeños donde otros tipos de equipos simplemente no caben. Su diseño compacto puede montarse en la parte superior o lateral de pequeños contenedores o tolvas y en espacios reducidos. Hay disponibles opciones de paletas de cuatro paletas, de una sola paleta o de bayoneta para materiales livianos a pesados. La sensibilidad ajustable y la instalación sencilla de ¾” hacen del minigiratorio una opción asequible para alertas de nivel de embarcaciones pequeñas.
Principio de medición: rotativo
Temperatura ambiente/de funcionamiento: -40°F a +185°F (-40°C a +85°C)
Material de la carcasa: policarbonato
Clasificación del gabinete: NEMA 1
Densidad del material: De 2 lb a 30 lb/cu. pie
Montaje: 3/4” PF (conexión a tubería)
Alimentación: 115/230 VAC, 50/60 Hz, 5 A a 250 VAC
Consumo de energía: 1,5 vatios
Relé/interruptor: SPDT
Peso: 0,77 libras.
Cable de cableado: 18 AWG, cable de 12 pulgadas
BM-45

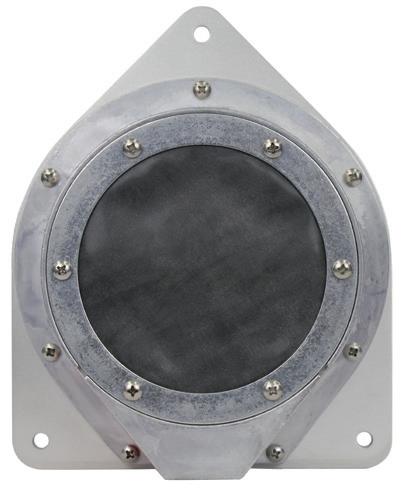

El BM-45 proporciona un control de nivel puntual simple y de bajo costo con una confiabilidad comprobada y duradera. Funciona detectando el material que presiona contra el interruptor de diafragma. Cuando se presiona el interruptor, se activa un microinterruptor sensible conectado a una alarma para iniciar o detener un proceso o alertar sobre niveles altos, medios o bajos en los contenedores. Está disponible para montaje interno o externo para uso en contenedores que contienen materiales secos de flujo libre y no peligrosos.
Principio de medición: presión
Temperatura ambiente/de func-
ionamiento: -40 °F a +300 °F (-40 °C a +149 °C)
Material de la carcasa: Aluminio fundido a presión
Densidad del material: Desde 20 lb./cu. pie
Montaje: Placa de montaje galvanizada de calibre 16 interna o externa
Alimentación: 15 amperios a 125, 250 o 480 VAC, 1/8 HP a 125 VAC, ¼ HP a 250 VAC, 1/2 amperio a 125 VDC, 1/4 amperio a 250 VDC

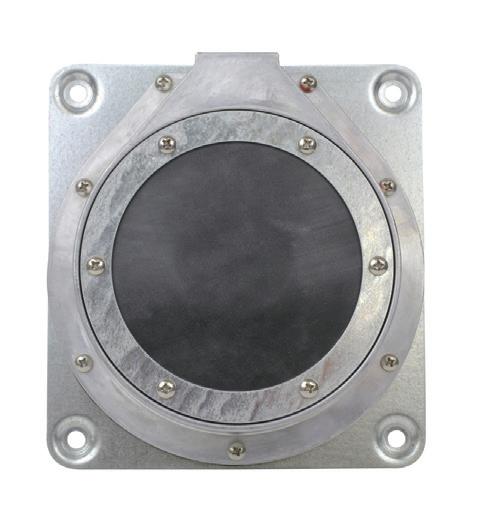

El interruptor de diafragma BM-65 para ubicaciones peligrosas se puede utilizar en entornos donde existe riesgo de polvo combustible. Proporciona indicación automática de nivel de materiales secos que fluyen libremente para detectar niveles altos, intermedios y bajos. El BM-65 ofrece opciones de montaje interno y externo y una variedad de materiales de diafragma que lo hacen adaptable a una variedad de sólidos.
Principio de medición: presión
Temperatura ambiente/de funcionamiento: -40 °F a +300 °F (-40 °C a +149 °C)
Aprobaciones/Certificaciones:
CSA/US Clase II, Grupos E, F y G
Material de la carcasa: Aluminio fundido a presión
Densidad del material: Desde 20 lb./cu. pie
Montaje: Placa de montaje galvanizada de calibre 16 interna o externa
Potencia: 15 amperios a 125 o 250, 1/8 HP a 125 VAC, ¼ HP a 250 VAC, 1/2 amperio a 125 VDC, ¼ amperio a 250 VDC
Sensores de nivel puntual

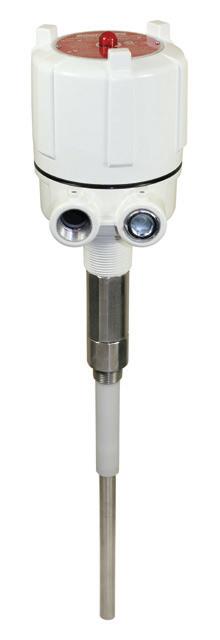

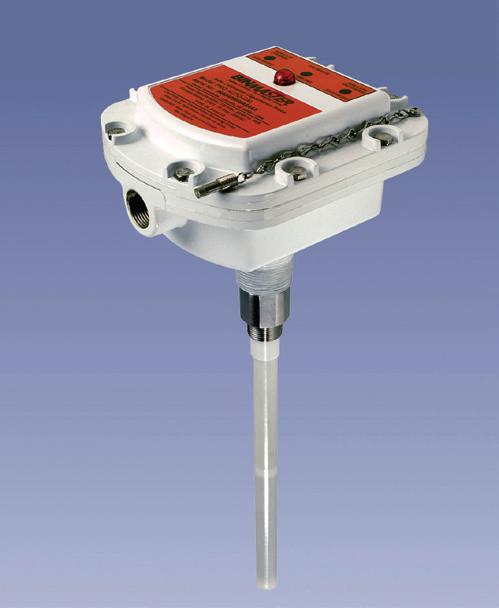

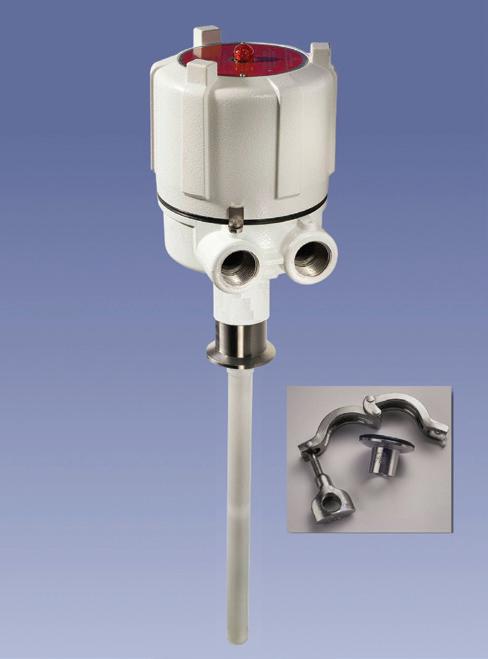

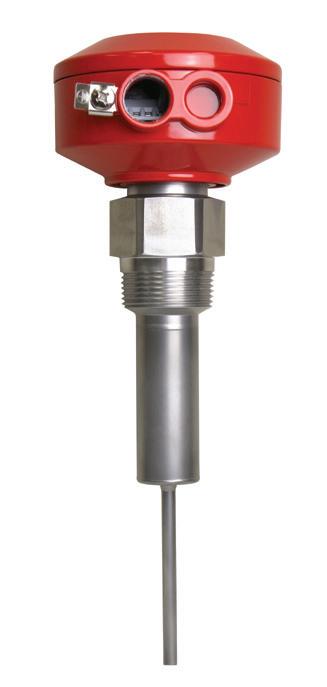

PROCAP I y II

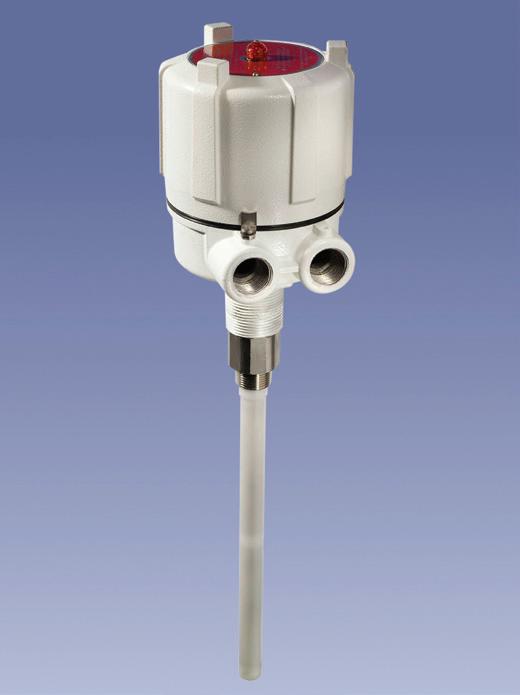

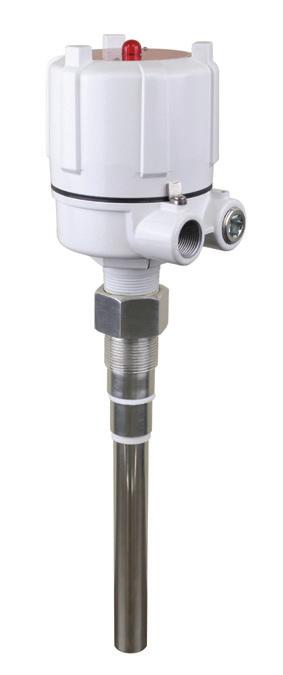

Las sondas de capacitancia estándar PROCAP I y II detectan la presencia o ausencia de material en contacto con la sonda al detectar cambios mínimos (tan bajos como 0,5 pF) en la capacitancia causados por la diferencia en la constante dieléctrica del material versus el aire. Una amplia variedad de sondas y extensiones y una funcionalidad confiable a prueba de fallas hacen que estos sensores de nivel puntual sean apropiados para una variedad de materiales sólidos, líquidos y lodos.
Temperatura ambiente/de funcionamiento: PROCAP I: -20 a +145 °F (-28 a +62 °C), PROCAP II: -40 a +158 °F (-40 a +70 °C)
Temperatura del proceso: hasta 250 °F
Sonda Delrin/desnuda: (121°C); a 500°F sonda de teflón (260°C)
Aprobaciones/Certificación: CSA/ US Clase II, Grupos E, F y G en PROCAP I únicamente.
Material de la carcasa: Aluminio fundido a presión, acabado de pintura en polvo aprobado por el USDA Clasificación del gabinete: NEMA 4X, 5, 9 y 12
Montaje: 1-1/4” NPT o 3/4” NPT 316 SS estándar; 1-1/4” NPT 316 SS y brida sanitaria opcional
Salida: DPDT 10 A a 250 VAC
Alimentación: Seleccionable 115/230 VAC
Presión: 500 PSI
PROCAP IX Y IIX
Los sensores de capacitancia PROCAP IX y IIX para ubicaciones peligrosas son adecuados para entornos desafiantes donde existe riesgo de explosión. Detectan niveles altos o bajos en recipientes utilizados para el almacenamiento de materiales volátiles. Como ocurre con todos los modelos PROCAP, presentan un funcionamiento sin interferencias, una calibración sencilla y una funcionalidad a prueba de fallos, y funcionan con precisión incluso en materiales polvorientos, pegajosos o pegajosos. Principio de medición: capacitancia
Temperatura ambiente/de funcionamiento: PROCAP I: -20 a +145 °F (-28 a +62 °C), PROCAP II: -40 a +158°F (-40 a +70°C)
Temperatura del proceso: hasta 250 °F
sonda Delrin (121°C); a 500°F
Sonda de teflón (260°C)
Aprobaciones/Certificación: CSA/ US Clase I, Grupos C y D y Clase II, Grupos E, F y G en Sólo PROCAP IX.
Material de la carcasa: Aluminio fundido a presión, acabado de pintura en polvo aprobado por el USDA
Clasificación de carcasa: NEMA 4X, 5 y 12
Montaje: 1-1/4” NPT o 3/4” NPT 316 SS estándar; 1-1/4” NPT 316 SS y brida sanitaria opcional
Salida: DPDT 10 A a 250 VAC
Alimentación: PROCAP IX
Requisitos de Alimentación: Fuente de alimentación universal 24 a 240 VAC/VDC Alimentación PROCAP IIX
Requisitos: Seleccionable 115/230 VAC
Presión: 150 PSI
PROCAP I y II 3A
Los PROCAP I 3-A y II 3-A cumplen con rigurosos estándares de diseño y materiales de USDA, FDA y 3-A para el procesamiento sanitario de alimentos y lácteos. Se pueden utilizar para la detección de nivel en recipientes utilizados para el almacenamiento o fabricación de alimentos o bebidas para consumo humano o de mascotas. Se pueden utilizar en aplicaciones sanitarias cuando se configuran con casquillos y accesorios de montaje de acero inoxidable que se limpian in situ y sondas Delrin 3-A blindadas o no blindadas.
Principio de medición: capacitancia
Temperatura ambiente/de funcionamiento: PROCAP I: -20 a +145 °F (-28 a +62 °C), PROCAP II: -40 a +158 °F (-40 a +70 °C)
Temperatura del proceso: hasta 250 °F
Sonda Delrin (121°C); a 500°F
Sonda de Teflón (260°C)
Aprobaciones/Certificación: CSA/ EE.UU. Clase II, Grupos E, F y G en PROCAP I unicamente. Material de la carcasa: Aluminio fundido a presión, acabado de pintura en polvo aprobado por el USDA
Clasificación del gabinete: NEMA 4X, 5, 7, 9 y 12
Montaje: Brida sanitaria de 1” o 2,5”
Salida: DPDT 10 A a 250 VAC
Alimentación: PROCAP I 3-A
Alimentación
Requisitos: Fuente de alimentación universal 24 a 240 VAC/VDC, PROCAP II 3-A
Requisitos de alimentación: Seleccionable 115/230 VAC
Presión: 500 PSI
PROCAP I y II FL
Los PROCAP I-FL y II FL están diseñados para “no intrusión de sonda” en áreas con espacio limitado o aplicaciones donde el flujo de material o los puentes pueden dañar una sonda estándar. Los modelos FL se pueden montar en la pared de un contenedor, en una carcasa de transportador o en un conducto. La cara de la parte inferior del FL sirve como sensor de capacitancia. Los PROCAP I-FL y IIFL tienen los mismos beneficios que los PROCAP I y II y son apropiados para su uso en una amplia variedad de polvos, sólidos, líquidos o lodos.
Principio de medición: capacitancia
Temperatura ambiente/de funcionamiento: PROCAP I: -20 a +145
°F (-28 a +62 °C), PROCAP II: -40 a +158 °F (-40 a +70 °C)
Temperatura del proceso: 150°F estándar (65°C); 450°F alta temperatura (232°C)
Aprobaciones/Certificación: CSA/ US Clase II, Grupos E, F y G. Unidades también disponibles en Clase I, Grupos C y D
Material de la carcasa: Aluminio fundido a presión, acabado de pintura en polvo aprobado por el USDA
Clasificación del gabinete: NEMA
4X, 5, 7, 9 y 12
Montaje: Enrasado
Salida: DPDT 10 A a 250 VAC
Alimentación: PROCAP I FL Requisitos de Alimentación: Fuente de alimentación universal 24 a 240 VAC/VDC, Requisitos de energía de PROCAP II FL: Seleccionable 115/230 VAC Presión: 250 PSI
PROCAP I y II
Sonda de capacitancia de montaje empotrado
Sensores de nivel puntual
MANDO A DISTANCIA PRO
La sonda de capacitancia Pro Remote permite instalar la electrónica hasta 75 pies de distancia de la sonda de detección y de condiciones hostiles, lo que la hace adecuada para condiciones de alta vibración y alta temperatura. El Pro Remote es adecuado para aplicaciones difíciles como productos químicos, carbón, cenizas volantes, minería, fundiciones y procesamiento de madera o papel. Al igual que otras sondas PROCAP, presenta una calibración simple de “Configuración rápida”, sensibilidad ajustable a menos de un picofaradio y un retardo de tiempo ajustable.
Principio de medición: capacitancia
Temperatura ambiente/de funcionamiento: -40 °F a +160 °F (-40 °C a +70 °C)
Temperatura del proceso: hasta 250 °F
Sonda Delrin (121°C); a 500°F
Sonda de teflón (260°C)
Aprobaciones/Certificación: CSA/ US Clase II, Grupos E, F y G. Unidades también disponibles en Clase I, Grupos C y D
Material de la carcasa: Aluminio fundido a presión, acabado de pintura en polvo aprobado por el USDA
Clasificación del gabinete: NEMA 4X, 5, 7, 9 y 12
Montaje: Enrasado
Salida: DPDT 10 A a 250 VAC
Alimentación: PROCAP I FL Requisitos de Alimentación: Fuente de alimentación universal 24 a 240 VAC/VDC,
Requisitos de energía de PROCAP II FL: Seleccionable 115/230 VAC
Presión: 500 PSI
MANDO
CAL AUTOMÁTICA PRO
Usando un imán especial, Pro AutoCal ofrece calibración automática simple y pruebas externas sin quitar la cubierta de la unidad. Con una sensibilidad insuperable y un rendimiento a prueba de fallos, Pro Auto-Cal permite una calibración de temperatura estable y un retardo de tiempo ajustable de hasta 10 segundos para permitir la sedimentación del material, eliminando prácticamente las falsas alarmas. Una variedad de sondas de detección y extensiones sólidas y flexibles hacen que esta sonda de capacitancia sea adecuada para muchas aplicaciones.
Principio de medición: capacitancia
Temperatura ambiente/de funcionamiento: -40 °F a +160 °F (-40 °C a +70 °C)
Temperatura del proceso: hasta 250 °F
Delrin/sonda desnuda (121°C); a 500°F sonda de teflón (260°C)
Aprobaciones/Certificación: CSA/ US Clase II, Grupos E, F y G
Material de la carcasa: Aluminio fundido a presión, acabado de pintura en polvo aprobado por el USDA
Clasificación del gabinete: NEMA 4X, 5, 9 y 12
Montaje: estándar de acero inoxidable 316 de 1-1/4” NPT o 3/4” NPT; Acero inoxidable 316 NPT de 1-1/4”; brida sanitaria opcional
Salida: DPDT 10 A a 250 VAC
Alimentación: 115/230 VAC, 50/60 Hz ±15%
Consumo de energía: 5VA
Presión: 500 PSI
Sonda de capacitancia remota CAL
Sonda de capacitancia de calibración automática
PROCAP I y II HD
Esta sonda de acero inoxidable de alta resistencia viene en una longitud estándar de 8” y se conecta a la sonda de capacitancia PROCAP I o II. La sonda sólida de 1” de diámetro proporciona una mayor superficie para máxima sensibilidad y rendimiento. Es adecuado para su uso en temperaturas de hasta 500 °F (260 °C), lo que lo hace apropiado para aplicaciones desafiantes como cenizas volantes o clinker. Se puede utilizar para la detección de nivel en materiales pesados como carbón, agregados, granos u otros materiales con una alta densidad aparente.
Principio de medición: capacitancia
Temperatura ambiente/de funcionamiento: PROCAP I: -20 a +145 F (-28 a +62 C), PROCAP II: -40 a +158 F (-40 a +70 C)
Temperatura del proceso: hasta 500 °F (260 °C)
Aprobaciones/Certificación: CSA/US Clase II, Grupos E, F y G Material del gabinete: Aluminio fundido a presión, acabado de pintura en polvo aprobado por el USDA
Clasificación del gabinete: NEMA 4X, 5, 9 y 12
Montaje: Conexión de proceso de acero inoxidable NPT de 1-1/4”
Salida: DPDT 10 A a 250 VAC
Alimentación: PROCAP I Requisitos de Alimentación: Fuente de alimentación universal 24 a 240 VAC/VDC, PROCAP II
Requisitos de energía: seleccionable 115/230 VAC
Presión: 500 PSI
PROCAP I y II HD
Sonda de capacitancia de servicio
Compacto PRO
La Compact Pro es una sonda de capacitancia compacta diseñada para espacios reducidos. Se utiliza para mediciones de niveles altos o bajos y detección de conductos obstruidos para líquidos, polvos, gránulos y materiales granulados. Es apropiado para su uso en tanques, contenedores, silos, tolvas, transportadores, tuberías o tolvas de carga. Su pequeño tamaño facilita la instalación y un sencillo procedimiento de calibración “único” con sensibilidad de hasta menos de un picofaradio garantiza una configuración rápida. Un LED visual en la carcasa indica el estado del sensor de un vistazo y muestra la presencia o ausencia de material.
Principio de medición: capacitancia
Alimentación: 115/230 VAC o 24 VDC
Relé de salida: SPDT 5 amperios a 250 VAC
Temperatura ambiente: -40°F a +185°F (-40°C a +85°C)
Temperatura del proceso: hasta 240 °F (116 °C)
Presión: 150 PSI
Material de la carcasa: PVC
Clasificación de carcasa: NEMA
4X, 5 y 12
Sonda: CPVC
Montaje: 1” NPS (adaptador de 1-1/4” disponible)
LED: Indica presencia o ausencia de material
Sensores de nivel puntual
PRO HTRC-20
La PRO HTRC-20 es una sonda de capacitancia remota para las aplicaciones de alta temperatura más difíciles. Cuenta con una sonda resistente de alta temperatura de cerámica y acero inoxidable blindada de 1-1/8” de diámetro y 9” que soporta temperaturas de proceso de hasta 1000°F. Su electrónica remota se puede distanciar hasta 20 pies del sensor para protegerlos de condiciones adversas. Esta sonda resistente viene con un cable de alta temperatura y un conector NPT SS de 1-1/4”.
Principio de medición: capacitancia
Temperatura ambiente: -40°F a +185°F (-40°C a +85°C)
Sonda: 9” de acero inoxidable y cerámica
Material de la caja: Aluminio fundido a presión, acabado en pintura en polvo Clasificación de la caja: NEMA 4X, 5, y 12
Salida: DPDT 5 amperios a 250 VAC
Alimentación: 115 o 230 VAC 50/60 Hz ±15%
Consumo de energía: 3 VA
Presión: 100 PSI
Temperatura del proceso: hasta 1112 °F (600 °C)
Sonda de MiniCapacitancia
La mini sonda de capacitancia MCP es ideal para la detección de nivel puntual en recipientes más pequeños. El MCP100 para líquidos es adecuado para procesadores de bebidas, agua y productos farmacéuticos. Para sólidos ligeros a granel, el MCP-200 es un indicador de nivel compacto para tanques de mezcla, tolvas y alimentadores. Si necesita una detección de nivel personalizada para una aplicación, el MCP-300 ofrece extensiones de tubo SS de 2,5” a 9,8” de largo.
Principio de medición: capacitancia
Tipo de medición: Nivel de punto
Medio: Líquidos, Sólidos*
Salidas: IO-Link, transistor NPN/PNP
Temperatura ambiente: -40°F a +158°F (-40° a +70°C)
Temperatura del proceso: hasta +240 °F (116 °C)
Aprobación: FDA
Caja: IP 66, IP 67, IP 69
Material de la carcasa: Plástico Acero inoxidable
Entrada de conducto: 0,5” NPT, 0,75” NPT, 1,0” NPT
VR-21
El interruptor de nivel de punto de vibración accionado piezoeléctrico estándar VR-21 tiene un diseño exclusivo de sonda de varilla única con una hoja en forma de espada para evitar puentes de material al permitir que el material fluya fácilmente, protegiendo contra la acumulación en la hoja. Cuenta con tres ajustes de sensibilidad y es adecuado para aplicaciones de montaje superior y lateral. Es ideal para una amplia variedad de polvos secos y sólidos, incluidos materiales ligeros, esponjosos o de bajo dieléctrico.
Principio de medición: vibración
Temperatura ambiente/de funcionamiento: -4°F a +140°F (-20°C a +60°C)
Temperatura del proceso: Hasta 176°F estándar (80°C); a 284°F de alta temperatura (140°C)
Conexión/Entrada de Conducto: 3/4”
Material de la carcasa: Aluminio fundido a presión, acabado de pintura en polvo aprobado por el USDA
Clasificación de carcasa: NEMA 4, 5 y 12
Aprobaciones: CSA/US Clase II, Grupos E, F y G (opcional)
Densidad del material: Desde 1,25 lb./cu. pie
Montaje: 1-1/2” NPT
Salida: DPDT 5 amperios a 250 VAC
Alimentación: Amplio rango 20-250 V AC/DC
Presión: 145 psi
Varilla: acero inoxidable 304, longitud de inserción de 7,37”
Sonda de Mini-Capacitancia
Relé/Interruptor: DPDT 5A @ 250 VAC
Retraso de tiempo: 1 segundo desde la parada de la vibración, de 2 a 5 segundos para el inicio de la vibración
Mini Sonda de Capacitancia
VR-31
La varilla vibratoria para aplicaciones sanitarias cuenta con un accesorio sanitario de acero inoxidable de 2” para usar con una abrazadera estilo trébol que se retira fácilmente para limpieza y saneamiento. La varilla es ideal para el procesamiento de alimentos y productos farmacéuticos o para usar con cualquier otro material que requiera condiciones sanitarias. Puede instalarse a través de un montaje superior o lateral para detección de nivel alto, medio o bajo en contenedores, tanques, silos, tolvas o instalarse en conductos.
Principio de medición: vibración
Temperatura ambiente/de funcionamiento: -4°F a +140°F (-20°C a +60°C)
Temperatura del proceso: Hasta 176°F estándar (80°C); a 284°F de alta temperatura (140°C)
Conexión/Entrada de Conducto: 3/4”
Material de la carcasa: Aluminio fundido a presión, acabado de pintura en polvo aprobado por el USDA
Clasificación de carcasa: NEMA 4, 5 y 12
Densidad del material: Desde 1,25 lb./cu. pie
Montaje: 1-1/2” NPT
Conexión: Conexión sanitaria de acero inoxidable 316 de 2” con triple abrazadera
Salida: DPDT 5 amperios a 250 VAC
Alimentación: Amplio rango 20-250 V AC/DC
Presión: 145 psi
Sensores de nivel puntual
VR-41
La varilla vibratoria rígida extendida VR-41 está diseñada para ubicaciones de montaje superior en longitudes personalizadas desde 13 pulgadas hasta 13 pies. Se puede utilizar en materiales pesados, medianos y livianos, incluidos materiales extremadamente livianos y esponjosos con densidades tan bajas como 1.25 lb/cu. pies. Con su extensión de longitud personalizada, es adaptable para indicación de nivel alto y bajo o detección de conducto obstruido.
Principio de medición: vibración
Temperatura ambiente/de funcionamiento: -4°F a +140°F (-20°C a +60°C)
Temperatura del proceso: Hasta 176°F estándar (80°C); a 284°F de alta temperatura (140°C)
Conexión/Entrada de Conducto: 3/4”
Material de la carcasa: Aluminio fundido a presión, acabado de pintura en polvo aprobado por el USDA
Clasificación de carcasa: NEMA 4, 5 y 12
Aprobaciones: CSA/US Clase II, Grupos E, F y G (opcional)
Densidad del material: Desde 1,25 lb./cu. pie
Montaje: 1-1/2” NPT
Salida: DPDT 5 amperios a 250 VAC
Alimentación: Amplio rango 20-250 V AC/DC
Presión: 145 psi
Varilla: acero inoxidable 304, longitud de inserción de 13” a 13’
Relé/Interruptor: DPDT 5A @ 250 VAC
VR-51
La varilla vibratoria extendida y flexible VR-51 montada en la parte superior utiliza un cable reforzado con cuerda de acero y permite longitudes de inserción desde 19 pulgadas hasta 19 pies. La extensión flexible de este sensor de nivel de punto único se fabrica a medida según la especificación de longitud deseada en la fábrica de BinMaster. El VR-51 está diseñado para aplicaciones de montaje superior y se puede utilizar para detectar materiales pesados, medianos o livianos, incluidos aquellos con una constante dieléctrica baja.
Principio de medición: vibración
Temperatura ambiente/de funcionamiento: -4°F a +140°F (-20°C a +60°C)
Temperatura del proceso: Hasta 176°F estándar (80°C); a 284°F de alta temperatura (140°C)
Conexión/Entrada de Conducto: 3/4”
Material de la carcasa: Aluminio fundido a presión, acabado de pintura en polvo aprobado por el USDA
Clasificación de carcasa: NEMA 4, 5 y 12
Densidad del material: Desde 1,25 lb./cu. pie
Montaje: 1-1/2” NPT
Salida: DPDT 5 amperios a 250 VAC
Alimentación: Amplio rango 20-250 V AC/DC
Presión: 145 psi
Varilla: longitud de inserción de 19” a 19’
SHT-120/140
La serie de varillas vibratorias para temperaturas súper altas (SHT) está diseñada específicamente para temperaturas de proceso más altas, de hasta 482 °F (250 °C). Cuenta con un tubo aislante estándar que protege los componentes electrónicos del calor excesivo. Tiene una longitud de inserción estándar de 7,24 pulgadas para aplicaciones de montaje superior y lateral. Se puede extender desde 13 pulgadas hasta 13 pies usando una extensión de tubo rígido para aplicaciones de montaje superior.
Principio de medición: vibración
Temperatura ambiente/de funcionamiento: -4°F a +150°F (-40°C a +65°C)
Temperatura del proceso: hasta 482 °F (250 °C)
Conexión/Entrada de Conducto: 1/2”
Material de la carcasa: Aluminio fundido a presión
Clasificación de carcasa: NEMA 4, 5 y 12
Densidad del material: Desde 1,25 lb./cu. pie
Alimentación: Amplio rango 20-250 V AC/DC
Consumo de energía: 3VA
Presión: 145 psi
Varilla: acero inoxidable 304 (SHT-120 de 7,37” de longitud de inserción, SHT-140 de 13” a 13 pies de longitud de inserción)
Relé/Interruptor: SPDT 5A 250 VAC (relé DPDT opcional disponible)
Varilla: acero inoxidable 304, longitud de inserción de 11,81”
Relé/Interruptor: DPDT 5A @ 250 VAC
Retraso de tiempo: 1 segundo desde la parada de la vibración, de 2 a 5 segundos para el inicio de la vibración
VR-31
Varilla
Retraso de tiempo: 1 segundo desde la parada de la vibración, de 2 a 5 segundos para el inicio de la vibración
Relé/Interruptor: DPDT 5A @ 250 VAC
Retraso de tiempo: 1 segundo desde la parada de la vibración, de 2 a 5 segundos para el inicio de la vibración
Retraso de tiempo: 1 segundo desde la parada de la vibración, de 2 a 5 segundos para el inicio de la vibración
Cableado: 1/2”
SHT-120/140
vibratoria sanitaria
CVR-625
La mini varilla vibratoria compacta CVR-625 es ideal para contenedores pequeños, tolvas, alimentadores y otras aplicaciones con espacio limitado. La longitud de inserción de la varilla es de solo seis pulgadas y se puede montar cómodamente a través de un casquillo de montaje NPT de 1-1/4” en la parte superior o lateral de un recipiente para indicación de nivel alto, medio o bajo. El CVR-625 presenta tres ajustes de sensibilidad que le permiten usarse en materiales con una densidad aparente tan baja como 2 lb/cu. ft., así como materiales más pesados.
Principio de medición: vibración
Temperatura ambiente/de funcionamiento: -4°F a +150°F (-40°C a +65°C)
Temperatura del proceso: Hasta 176°F estándar (80°C); a 300°F de alta temperatura (150°C)
Conexión/Entrada de Conducto: 1/2”
Material de la carcasa: Aluminio fundido a presión, con recubrimiento en polvo
Clasificación del gabinete: NEMA 4
Densidad del material: Desde 2 lb./ cu. pie
Montaje: 1-1/4” NPT
Alimentación: Amplio rango 20-250 V AC/DC
Consumo de energía: 3VA
Presión: 145 psi
Varilla: acero inoxidable AISI 302, longitud de inserción de 6”
Relé/Interruptor: SPDT 5A 250 VAC
Retraso de tiempo: 1 segundo desde la parada de la vibración, de 2 a 5 segundos para el inicio de la vibración
Cableado: 1/2”
Sensores de nivel puntual
CVR-600
La CVR-600 es una varilla vibratoria compacta con un casquillo de montaje NPT de 1” que se puede utilizar en temperaturas de proceso de hasta 300 °F. Es ideal para contenedores, tolvas y comederos pequeños. Es fácil de instalar y se monta en la parte superior o lateral de un recipiente para indicación de nivel alto, medio o bajo. Tres ajustes de sensibilidad lo hacen adaptable para materiales livianos a pesados. La electrónica remota a través de un panel de alarma de nivel está disponible para alertar los niveles del contenedor para cuatro hasta 24 sensores individuales.
Principio de medición: vibración
Temperatura ambiente/de funcionamiento: -4°F a +150°F (-40°C a +65°C)
Temperatura del proceso: Hasta 176°F estándar (80°C); a 300°F de alta temperatura (150°C)
Conexión/Entrada de Conducto: 1/2”
Material de la carcasa: Aluminio fundido a presión, con recubrimiento en polvo
Clasificación del gabinete: NEMA 4
Densidad del material: Desde 2 lb./ cu. pie
Montaje: 1” NPT
Alimentación: Amplio rango 20-250
V AC/DC
Consumo de energía: 3VA
Presión: 145 psi
Varilla: acero inoxidable AISI 302, longitud de inserción de 6”
Relé/Interruptor: SPDT 5A 250 VAC
Retraso de tiempo: 1 segundo desde la parada de la vibración, de 2 a 5 segundos para el inicio de la vibración
Cableado: 1/2”
BM-T
Al activar una alerta cuando el dispositivo se inclina al menos 15 grados, el versátil y rentable indicador de nivel del interruptor de inclinación
BM-T se puede utilizar para detectar niveles altos de materiales grandes y pesados en contenedores, tanques y silos. Alternativamente, se puede utilizar para detectar tapones u obstrucciones en conductos durante las operaciones de proceso o como sensor de carga cuando se coloca sobre pilas abiertas o cintas transportadoras.
Principio de medición: inclinación
Temperatura ambiente/de funcionamiento: -40 °F a +300 °F (-40 °C a +149 °C)
Conexión/entrada del conducto: conducto de 3/8”
Material de la carcasa: Aluminio fundido
Densidad del material: Desde 15,0 lb./cu. pie
Montaje: Percha flexible
Potencia: 20-250 V AC/DC
Consumo de energía: 3VA
Presión: 145 psi
Eje: acero inoxidable 304, longitud de inserción de 9”
Peso: 3-3/4 libras (1,7 kg)
BM-TSM
El BM-TSM es un interruptor basculante patentado y sin mercurio que se utiliza para la detección de alto nivel de polvos y sólidos a granel con una densidad aparente de al menos 15 lb/cu. pies. Se monta en la parte superior de la embarcación y está equipado con un eje hecho a medida en longitudes desde un pie hasta ocho pies de largo. El BM-TSM está disponible con una paleta o una esfera montada en el extremo del eje.
Principio de medición: inclinación
Temperatura ambiente/de funcionamiento: -40 °F a +185 °F (-40 °C a +85 °C)
Aprobaciones/Certificación: CSA/ US Clase II, División I Grupos E, F y G; ATEX - ver sitio web
Conexión/entrada del conducto: 3/4” NPT
Material de la carcasa: Aluminio fundido
Clasificación del gabinete: NEMA 4X, 5, &12; IP 66
Densidad del material: Desde 15 lb./cu. pie
Montaje: 1-1/4” NPT
Alimentación: 115 VAC ± 10%, 50/60 Hz, 3 VA. 230 VAC ± 10%, 50/60 Hz, 3 VA. 24-48 VDC, 2 W máximo Eje: tubo de 1/4” de acero inoxidable o galvanizado, de 1’ a 8’ de largo
Relé/Interruptor: Interruptor mecánico SPDT, máximo 250 VAC a 15A
vibratoria compacta
Binventory®
Este software se instala en su red local y proporciona acceso al inventario a través de LAN, WAN o VPN. Es compatible con una variedad de sensores y recipientes BinMaster de diversas formas y tamaños. Monitoreo seguro, simple y en tiempo real de hasta 255 embarcaciones para uno o múltiples sitios.
Monitoreo de datos
• Monitoreo remoto de uno o varios sensores o sitios
• Alertas automatizadas para evitar cortes o sobrellenados
• Optimice la producción, las compras, las rutas y las entregas.
• Opciones para WAN, LAN, VPN o monitoreo basado en la nube
• Configurar la salida a una sala de control a una HMI o PLC
Mida los volúmenes de los silos, monitoree los contenedores de granos de forma remota y manténgase informado con datos de inventario a granel en tiempo real. La precisión de los datos para líquidos o sólidos está respaldada por los sensores de radar de precisión y los transmisores de nivel continuo de BinMaster.
MultiVisión®
Este software de gestión de inventario basado en Windows proporciona a los usuarios de 3D Level Scanner un cómodo acceso a datos de varios contenedores en una sola vista. Obtenga detalles sobre los niveles mínimo, máximo y promedio, así como un mapa 3D del contenido del contenedor para los modelos MV y MVL.
BinCloud®
Consola de control
Obtenga datos de nivel y volumen de fácil acceso para hasta 120 sensores a nivel del suelo con esta pantalla de datos controlada por botón. Mida la altura o el espacio libre del producto y especifique las unidades de medida en pies, bushels o toneladas. El modelo Modbus opcional funciona con una variedad de sensores.

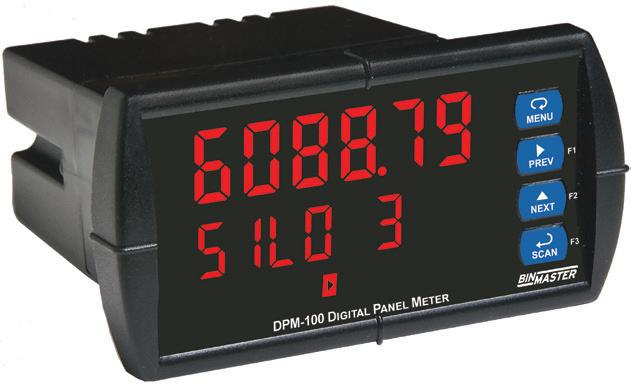

Medidores de panel
Una serie de pantallas versátiles para aplicaciones en interiores y exteriores que cuentan con una pantalla LED brillante legible en condiciones de polvo, luz brillante o a distancia. Utilícelos en modo maestro, esclavo o snooper Modbus RTU para sondear y mostrar hasta 16 variables de proceso.
Conectividad
Reduzca el costo y la complejidad de la instalación utilizando la puerta de enlace BinCloud®, el transceptor LoRa o el módulo consolidador HART. Los dispositivos compactos y fácilmente programables son compatibles con muchos sensores y ofrecen innumerables configuraciones escalables para plantas de cualquier
Dispositivos IoT conectados a la nube
• Transforma el sistema de sensores de nivel existente de LAN a basado en la nube
• Simplifica la instalación de un sistema de gestión de inventario
• Conecte fácilmente sensores usando salidas de 4-20 mA, Modbus o HART
• Reduce la necesidad de costosos costos de cableado y electricista.
• Innumerables configuraciones escalables para plantas de cualquier tamaño
BinCloud® Gateway fluye datos de forma rápida y fluida dentro y fuera de una red. Recibe datos de medición de sensores de nivel y los envía a una sala de control, BinCloud o al software Binventory®.
Puerta de enlace BinCloud
Recibe/envía mediciones de sensores a la nube, sala de control o software Binventory
El LTR-100 LoRa
El transceptor es un dispositivo inalámbrico que se utiliza para conectar sensores con una salida de 4-20 mA de 2 o 4 cables a un BinCloud® Gateway utilizando tecnología de radio de largo alcance.
Transceptor de largo alcance (LoRa)
El módulo consolidador HART HCM-200 conecta fácilmente múltiples sensores mediante un protocolo HART al BinCloud® Gateway. Puede alojar hasta 15 sensores habilitados para HART v7 en cadena.
Módulo consolidador HART
HCM-100
LTR-100
Puerta de enlace BinCloud
Transceptor LoRa
Módulo HART
Transformación de la cadena de suministro
• Los datos son portátiles y están disponibles desde un teléfono, tableta o PC
• Los sensores miden continuamente la precisión del inventario
• El inventario se comparte fácilmente entre personas y plantas.
• El inventario administrado por el proveedor evita escasez y cierres
• Menos trabajo manual, sin escalar, más satisfacción laboral.
Concentrador de expansión analógica

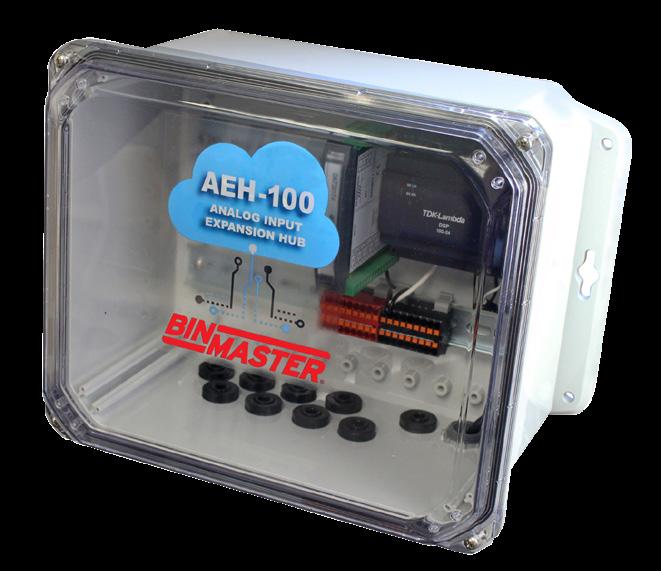

El concentrador de expansión analógica AEH-100 simplifica la configuración de una red de sensores o la actualización de un sistema de sensores existente a una red basada en la nube. El AEH100 conecta sensores analógicos al BinCloud® Gateway para acceder a los datos del software BinCloud.

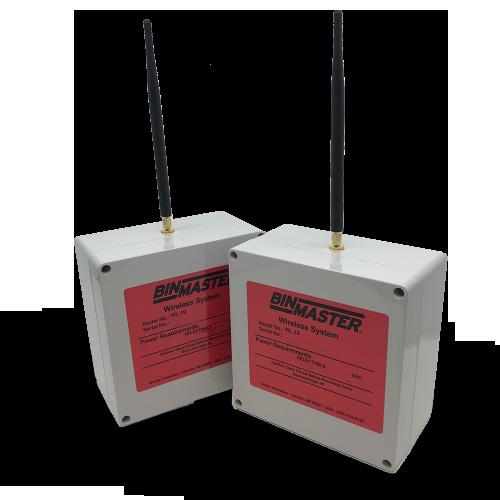

Transceptores inalámbricos
Simplifique la instalación y reduzca los costos de cableado. Una configuración punto a punto elimina el tendido de cables desde la fuente de control hasta el primer sensor en un solo grupo de recipientes. Una solución multipunto elimina el tendido de cables desde la fuente de control hasta el sensor de primer nivel en múltiples grupos de recipientes.

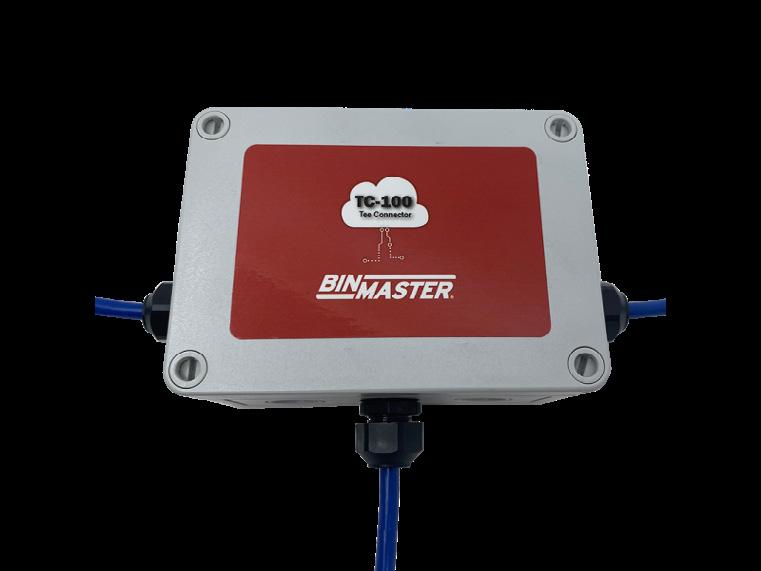

Conector en T
El conector en T TC-100 facilita la conexión de tres cables entre sí. Reduce la cantidad de equipos y componentes necesarios para realizar conexiones eléctricas. La TC-100 es una caja de conexiones económica y conveniente que ahorra tiempo y dinero.
Gestión de materiales
• Monitoreo y medición automatizados
• Mejorar el flujo de procesos y la eficiencia operativa
• Garantizar el cumplimiento de los requisitos reglamentarios
• Mejorar las condiciones ambientales y de seguridad
• Ahorre tiempo y reduzca el mantenimiento
Detección de flujo
Estos dispositivos no intrusivos y empotrados se utilizan en conductos de gravedad, alimentadores, tuberías o cintas transportadoras para detectar condiciones de flujo o ausencia de flujo mediante tecnología Doppler. Se utilizan para el control de procesos por lotes o como control preventivo en cumplimiento de FSMA, USDA y FDA.
Aireación
Mantenga el flujo de sólidos y polvos y evite que el material se acumule en tolvas, a lo largo de las paredes del contenedor o en el cono del recipiente. Prevenir la compactación ayuda a promover el flujo de material para garantizar un procesamiento por lotes constante y, al mismo tiempo, mantener las operaciones del proceso funcionando sin problemas.
Ayudas de flujo
La almohadilla de aire difusora BinMaster es una solución rentable para muchos problemas de flujo de materiales. Promueve la salida de polvos secos o sólidos finamente molidos que tienden a adherirse a las paredes del contenedor. Instale varias almohadillas de aire de manera intermitente a lo largo de la pared del contenedor y el aire a baja presión dirigido a lo largo de las paredes del contenedor garantizará una descarga continua y uniforme del material fuera del contenedor.
Airbrator
Utilizando una combinación de aireación y vibración, Airbrator ayuda a resolver incluso las aplicaciones de flujo más difíciles en materiales secos. Su diseño especial crea una vibración cuando el aire fluye entre la bota de la almohadilla Airbrator y la pared del contenedor. Apropiado para su uso en cualquier tipo de contenedor o silo, Airbrator es extremadamente económico, bastante fácil de instalar, ofrece una construcción duradera y es autolimpiante.
Principio de medición: aireación/vibración
Material de la almohadilla: Construcción duradera de silicona moldeada o caucho de neopreno
Eje: eje central de acero inoxidable
Temperatura del proceso: hasta 250 °F (121 °C)
Presión de aire: De 5 PSIG a 60 PSIG
Consumo de aire: Dependiendo de la aplicación
Aprobaciones: FDA 21CFR177.2600 (a –e, g, h)
Gestión de materiales
Almohadillas de aire
Las almohadillas de aire son una solución rentable para muchos problemas de flujo de materiales. Son ideales para materiales secos finamente molidos que tienden a acumularse durante el almacenamiento y luego adherirse a las paredes del contenedor. Se instalan varias almohadillas de aire de manera intermitente a lo largo de la pared del contenedor y se dirige aire a baja presión a lo largo de las paredes del contenedor para garantizar un flujo continuo y uniforme de material fuera del contenedor. Se ofrecen en acero galvanizado o inoxidable, lo que los hace ideales para una amplia variedad de aplicaciones.
Principio de medición: potenciador de flujo
Longitud: 7-1/2” (190,5 mm)
Ancho: 3-3/4” (95,2 mm)
Altura de la almohadilla: 1/2” (12,7 mm)
Longitud del vástago: 2” (50,80 mm)
Cuerpo: Acero cincado o acero inoxidable
Tela difusora: Hasta 180°F - lona de algodón, hasta 600°F - fibra de vidrio

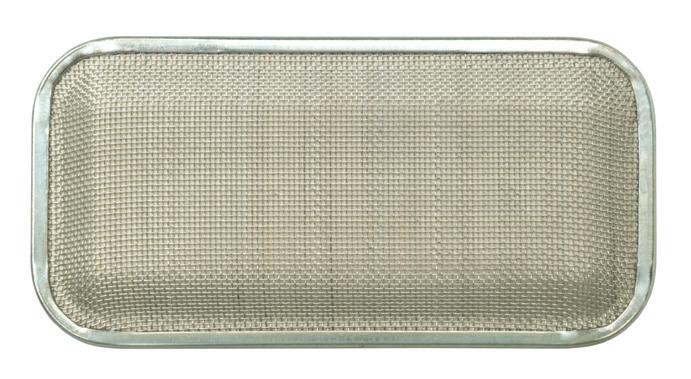

Pantalla difusora: malla 16 (acero galvanizado o acero inoxidable tipo 316)
Junta: Neopreno
Aireación y vibración
Almohadillas de aire Potenciador de flujo
Detección de flujo 2000

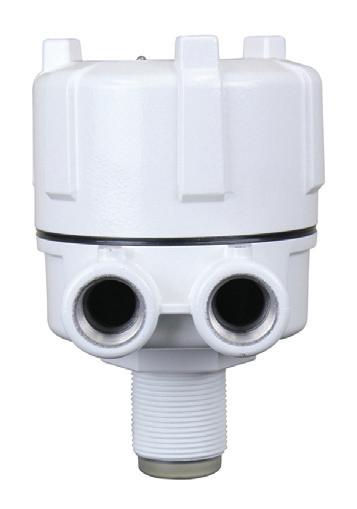

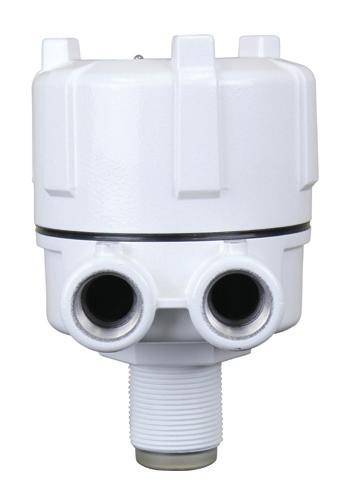

El detector de flujo FD-2000 de una sola pieza es un detector de flujo/ausencia de flujo que alberga tanto el sensor remoto como la consola de control en un solo gabinete NEMA 4X. Puede ayudar a prevenir la contaminación cruzada y problemas de cumplimiento de FSMA, USDA o FDA potencialmente peligrosos o costosos en instalaciones que producen alimentos para consumo humano o animal. Es ideal para detectar condiciones de flujo de sólidos y polvos en conductos de gravedad, alimentadores, tuberías, cintas transportadoras o elevadores de cangilones.
Principio de medición: detector de flujo
Requisito de energía: 115 o 230 VCA 50/60 Hz, 5 VA, Potencia: 1 vatio a 24 VCC +/10%”
Ajuste de sensibilidad: interruptor de selección alto/bajo con potenciómetro
Condiciones de falla: falla del sensor Doppler y temperatura excesiva
Salida: 4-20 mA, Sin flujo: 4 mA +/-4%, Flujo: 20 mA +/-4%, Fallo: 22mA +/-4%
Rango de detección: 1,5 m (4,9 pies)
Carga de 4-20 mA: 650 ohmios máximo
Temperatura de funcionamiento: -22 °F a 140 °F (-30 °C a 60 °C)
Temperatura de almacenamiento: -40°F a 176°F (-40°C a 80°C)
Emisiones: 24,11 GHz, 6,6 mW típico / 9,9 mW máximo
Salidas de relé: 250 VAC / 220 VDC / 2A (N.C. o N.A.)
Rango de retardo de salida: conmutable desde 0,1 a 3,1 segundos / 2,3 a 15,1 segundos
Material de la carcasa: Aluminio fundido a presión, acabado de pintura en polvo aprobado por el USDA
Clasificación del gabinete: NEMA 4X
Montaje: 1-1/4” NPS
Entrada de conducto: 3/4” NPT
Presión de proceso: 80 PSI
Homologaciones: CSA/US Clase II, División 1 Grupos E, F y G y ATEX Zona 21
Detector de flujo/ausencia de flujo
Industrias y aplicaciones

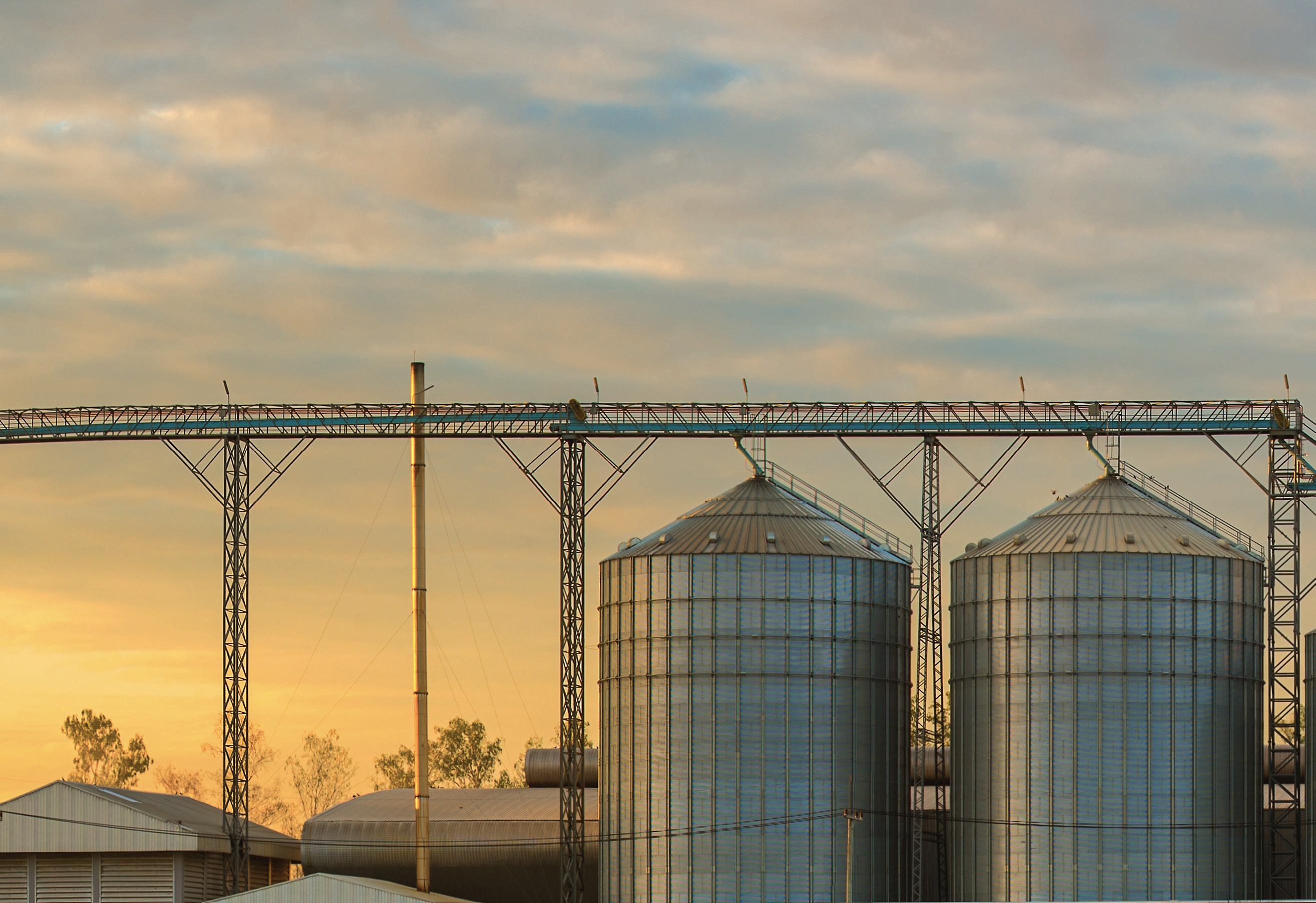

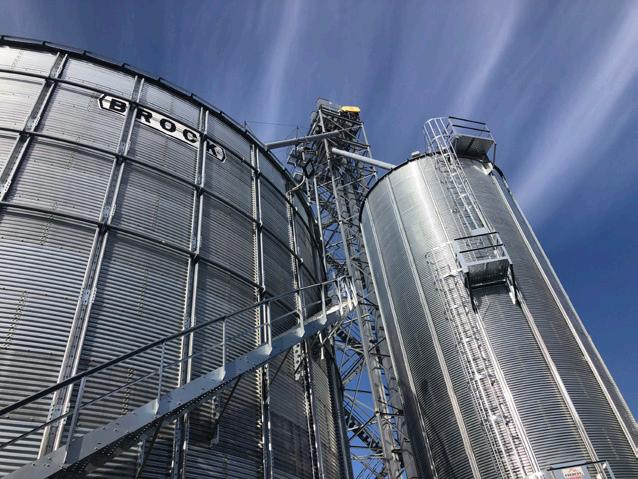

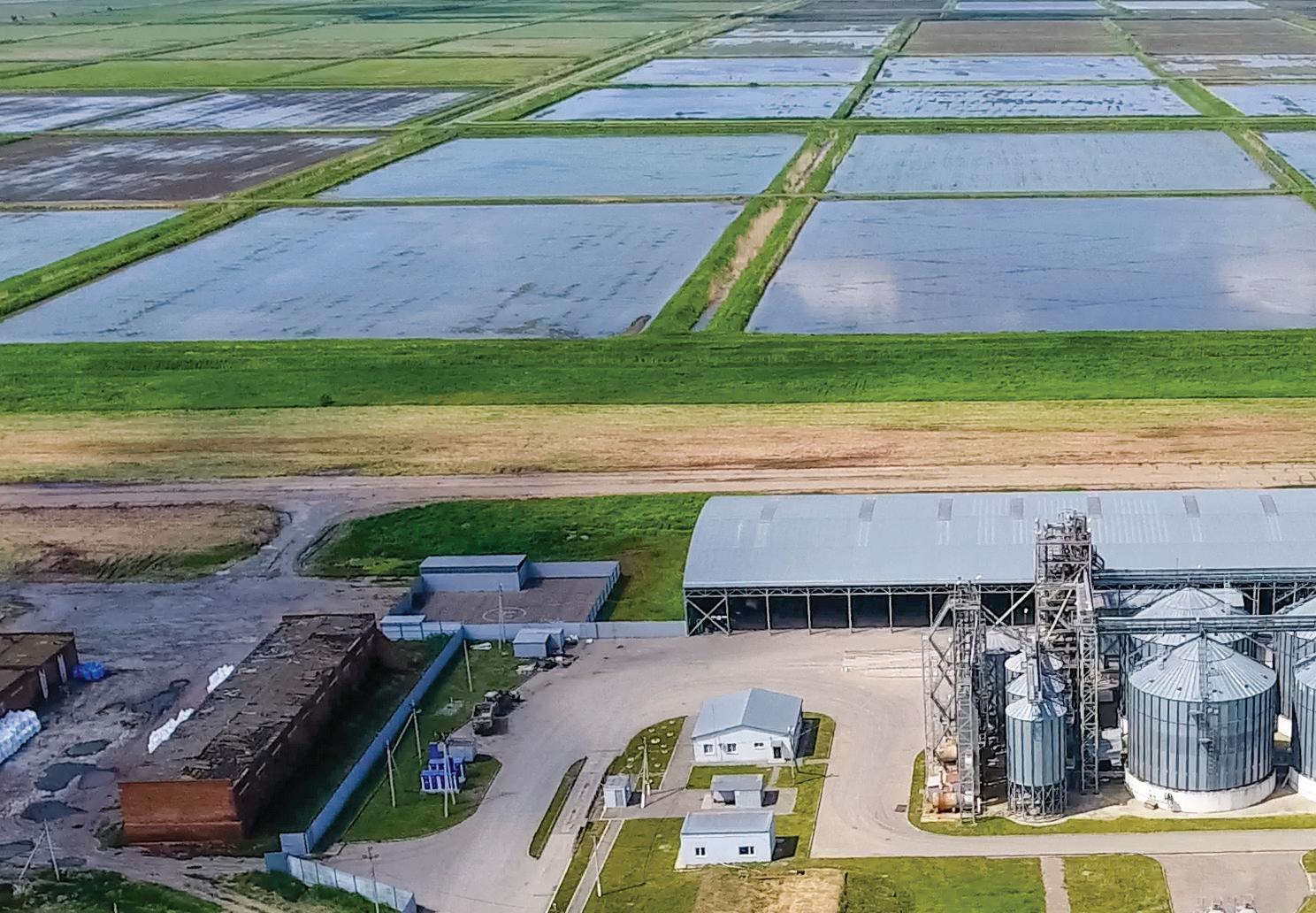

Granos, semillas y piensos
Maíz, soja, trigo, arroz o milo utilizados en la producción de alimentos para humanos y animales.

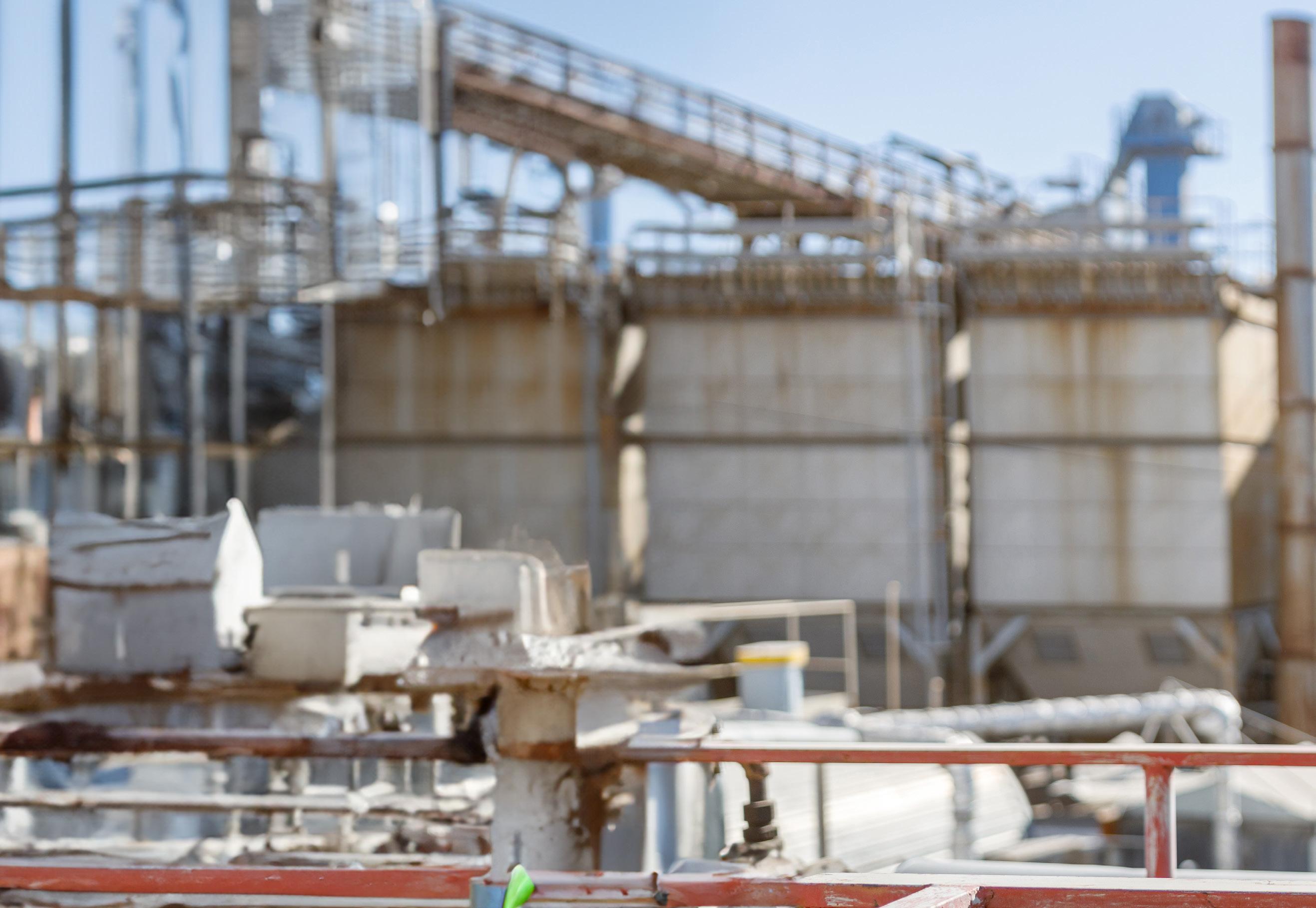

Minería y metales
Polvos finos como bauxita, bentonita, alúmina, potasa, talco o carbonato cálcico.

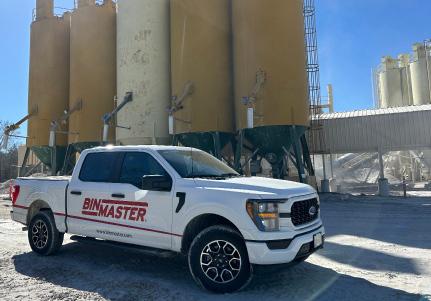

Cemento y Concreto
Medición de piedra caliza, áridos, clinker y cemento terminado.

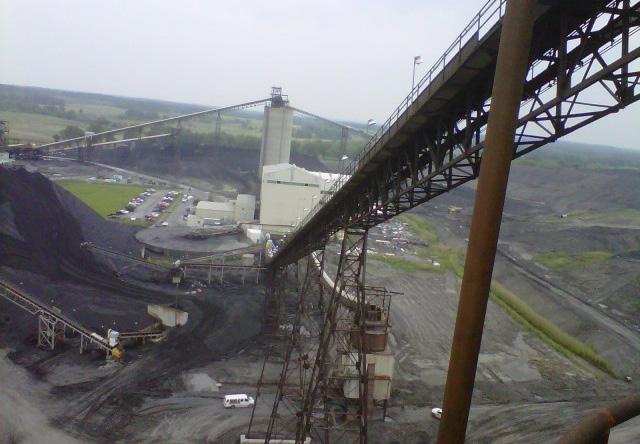

Centrales eléctricas de carbón
Un sensor popular para medir silos de carbón y cenizas volantes en centrales eléctricas.
Inventario de material a granel
Muchas industrias
Muchos materiales
Muchas aplicaciones

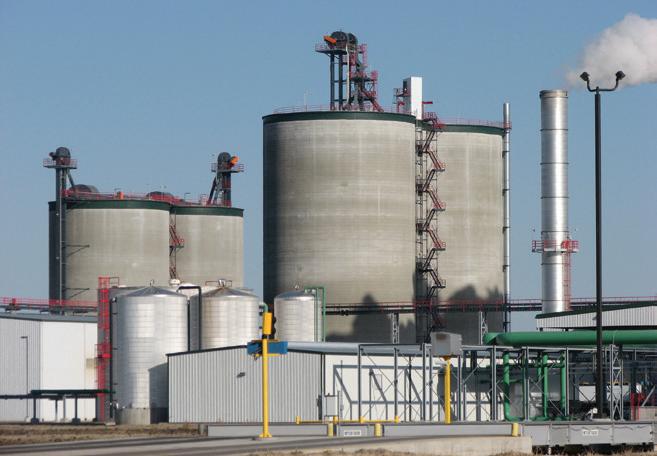

Etanol y bioenergía
Volumen preciso para almacenamiento de maíz y medición de granos de destilería secos.

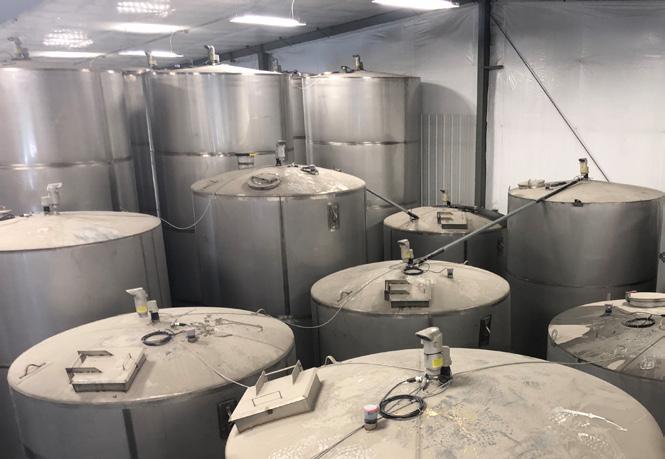

Procesamiento de alimentos y bebidas
Medición sin contacto de ingredientes como harina, sal, azúcar o cacao.

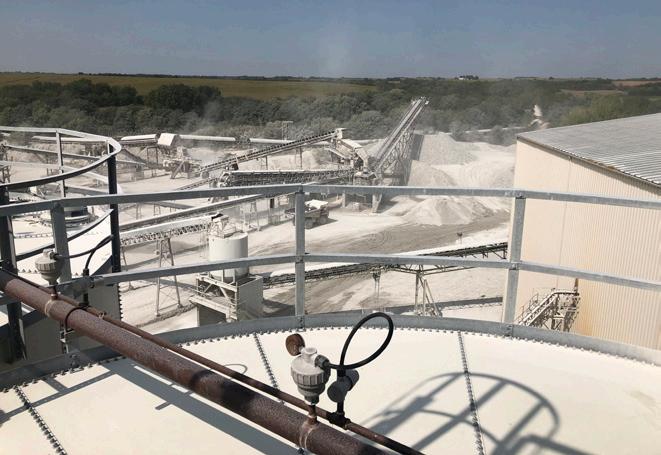

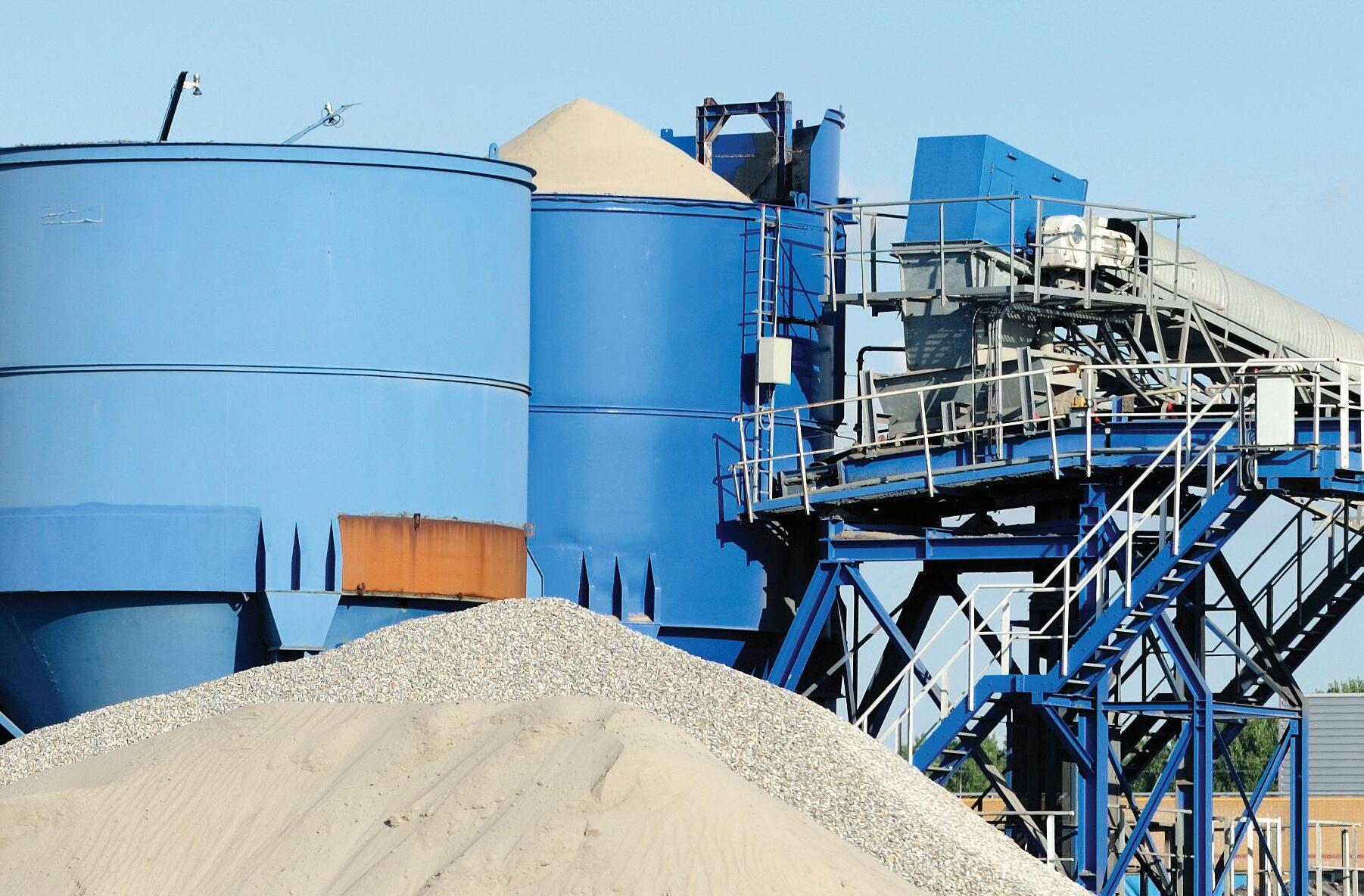

Arena y agregados
Fabricación de vidrio y medición de arena y roca, destacando en frac o arena de sílice.
Procesamiento químico
Materiales utilizados en la fabricación de pinturas, fertilizantes o detergentes

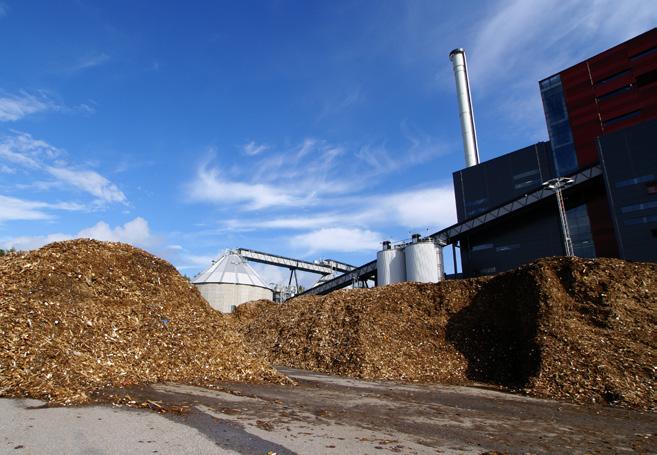

Pulpa, Papel y Madera
Pellets, biomasa, astillas de madera o aserrín utilizados en la fabricación de papel, muebles o biocombustibles.
Fabricación de plásticos
Resinas de todo tipo, incluidos pellets, escamas y polvos, o polvos con bajo dieléctrico.
Materiales de construcción
Silos que contienen gránulos para tejados y yeso para fabricar paneles de yeso.
BinCloud® es el marco de la aplicación en la nube de BinMaster. Es un sistema de inventario SaaS fácil de usar para el monitoreo de inventario remoto o in situ de sólidos o líquidos en tanques, contenedores o silos. Existen versiones personalizadas de BinCloud diseñadas para satisfacer los requisitos de los clientes en cualquier industria.
Una solución de inventario a granel desde la granja hasta la mesa para cualquiera que maneje grandes volúmenes de material líquido o sólido almacenado en cualquier tipo o tamaño de contenedor, tanque o silo.
> Agricultores que cosechan, almacenan y venden cereales.
> Operaciones de agronomía con productos químicos y fertilizantes.

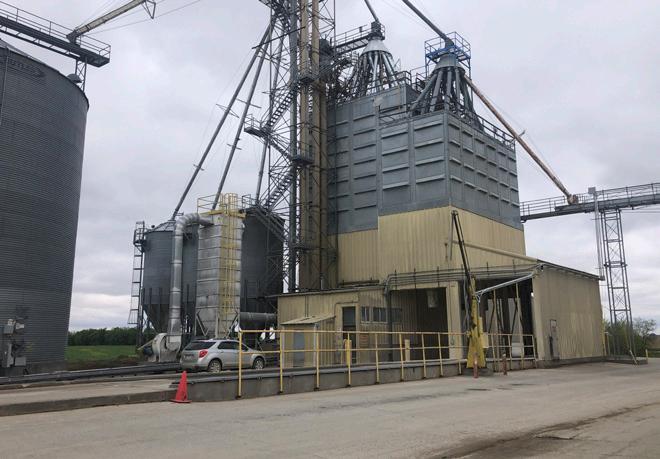

> Molineros que transforman granos para humanos, mascotas o ganado.
Cualquier industria de procesamiento que desee que el inventario esté actualizado y sea preciso, en el que todos compartan la misma información y generación de informes..
> Monitoreo remoto en un teléfono, tableta o PC
> Escalable para cada sitio, recipiente de almacenamiento y material
> Alertas e informes automatizados para personas ocupadas

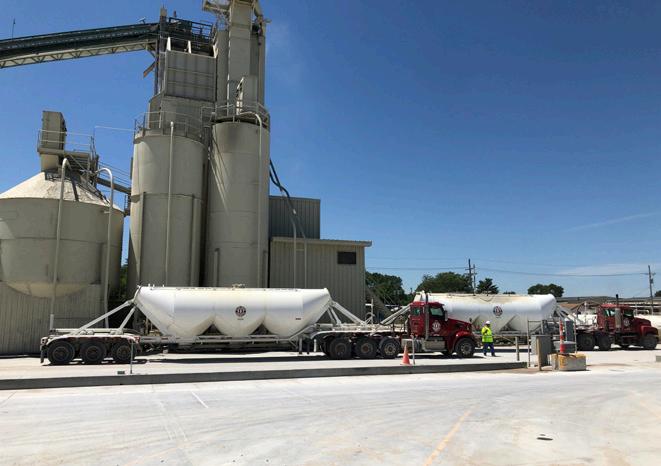

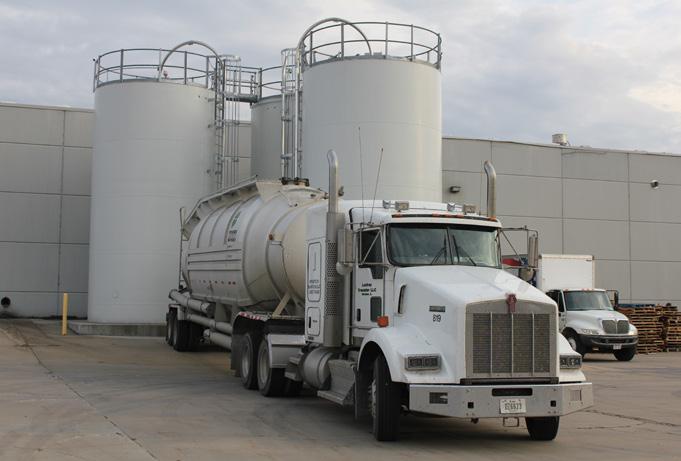

Concreto premezclado, plantas dosificadoras, fabricantes de cemento, arena, piedra caliza y grava. Los procesadores y sus proveedores pueden gestionar el inventario por ubicación y materiales.
> Gestione por cargas de camiones y optimice las rutas de entrega
> Visibilidad del inventario para despacho central y conductores
> Conecte plantas de cemento, plantas dosificadoras y proveedores
> Un inicio de sesión para ver todos los sitios, silos y suministros
Esta solución de gestión de piensos utiliza sensores de nivel inalámbricos alimentados por baterías para operaciones ganaderas sin acceso a cableado ni alimentación a los silos de pienso.
> Sencillo y asequible para productores de carne de cerdo, lácteos, carne vacuna o aves
> Coordinación de productores, engordadores y engordadores con la fábrica de piensos.
> Uso del proyecto y pedidos según el historial de consumo.
Un sistema de monitoreo de pozos y lagunas para ahorrar tiempo a las CAFO (operaciones de alimentación de animales confinados) mientras cumplen con los informes y regulaciones estatales y federales.
> Prevenir derrames nocivos o calzones de desechos animales.
> Gestionar los sitios de aplicación, cronometrar el vaciado de fosas
> Sin medición manual de fosas o lagunas de estiércol
Moldeadores por extrusión, compresión, soplado, rotacional o inyección, así como fabricantes de resina y recicladores de plástico para medir y monitorear materiales a granel.
> Silos que contienen pellets, escamas o polvos
> Plásticos triturados o reciclados triturados
> Resinas licuadas, productos químicos o plastificantes
BinMaster comenzó a principios de la década de 1960, cuando una empresa de semillas local pidió a Garner Industries que fabricara un interruptor para alertar cuando los contenedores estaban llenos. Hoy en día, BinMaster es una marca vendida a nivel mundial de indicadores de nivel puntuales y continuos y sistemas de gestión de inventario utilizados para monitorear sólidos o líquidos a granel en contenedores, tanques, silos y tolvas.
Más que simples sensores de nivel, la empresa ofrece soluciones completas que utilizan dispositivos inalámbricos y aplicaciones web para enviar datos a una sala de control, consola, teléfono, tableta o PC. Se pueden desarrollar sistemas robustos y personalizados para un solo sitio o conectarse en red a través de una operación multinacional.
Lincoln, NE | Phone: (402) 434-9102
info@binmaster.com | www.binmaster.com
