Manual de Señalética Cruella

Manual de Señalética

Cipriani Noelia Moreno Daniel

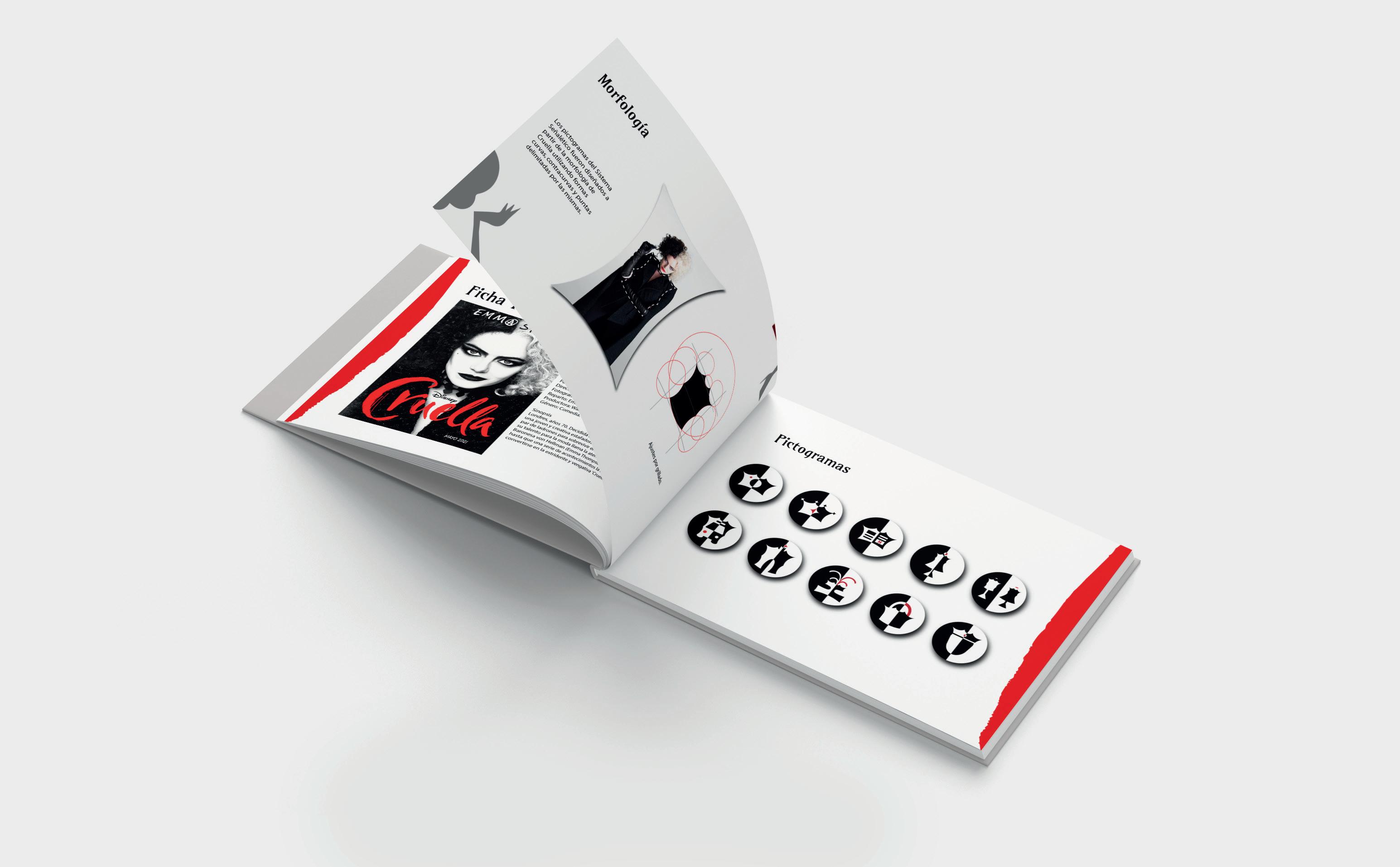

Índice Ficha técnica ....................... pág. 3 Morfología ........................... pág. 4 Paleta de color ....................... pág. 5 Tipografía ......................... pág. 5 Lugares ................................ pág. 6 Pictogramas ............................ pág. 7 Cartelería ............................... pág. 14 Mockups carteles ....................... pág. 26 Mockups de manual ................. pág. 34

Ficha Técnica

Título original: Cruella

Año: 2021 Duración: 134 min. País: Estados Unidos Dirección: Craig Gillespiel Fotografía: Nicolas Karakatsanis Reparto: Emma Stone, Emma Thompson, Joel Fry, Paul Walter Hauser. Productora: Walt Disney Pictures, Gunn Films, Marc Platt Productions, Género: Comedia. Thriller. Moda. Crimen. Precuela. Años 70

Sinopsis

Londres, años 70. Decidida a convertirse en una exitosa diseñadora de moda, una joven y creativa estafadora llamada Estella (Emma Stone) se asocia con un par de ladrones para sobrevivir en las calles de la capital británica. Pero cuando su talento para la moda llama la atención de la legendaria diseñadora, la Baronesa von Hellman (Emma Thompson), Estella cambia el rumbo de su vida hasta que una serie de acontecimientos la llevan a asumir su lado malvado y a convertirse en la estridente y vengativa 'Cruella'.

3

Morfología

Los pictogramas del Sistema Señalético fueron diseñados a partir de la morfología de Cruella utilizando formas curvas, contracurvas y puntas delimitadas por las mismas.

Ajustes por grillado.

4

Paleta de colores Tipografías ! " # $ % & ' ( ) * + , - . /: ; < = > ?@[ \ ] ^ _`{ } ~ 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b c d e f g h i j k l m n o p q r s t u v w x y z ! " # $ % & ' ( ) * + , - . /: ; < = > ?@[ \ ] ^ _`{ } ~ 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b c d e f g h i j k l m n o p q r s t u v w x y z La paleta de color de los pictogramas se basa en los tres principales colores de la película: blanco, negro y rojo. Amarante Regular Open Sans Regular R 255 G 255 B 255 #FFFFFF C 0% M 0% Y 0% K 0% R 0 G 0 B 0 #000000 C 100% M 100% Y 100% K 100% R 100 G 0 B 0 #FF0000 C 0% M 95% Y 90% K 0% 5

Lugares

Sala de Fotografías Policía Parada de Bus Diario El Indiscreto Baños Regent's Park Castillo Taller de Diseño O cina de La Baronesa Shopping

6

Pictogramas

7

Grillado

Sala de Fotografías Despacho de La Baronesa

8

Grillado

Regent's Park Diario El Indiscreto

9

Grillado

Parada de Bus Shopping

10

Grillado

Baños Taller de Diseño

11

Grillado

Policía Castillo

12

Versiones b/n y reducción

Cartelería. Direccionales

14

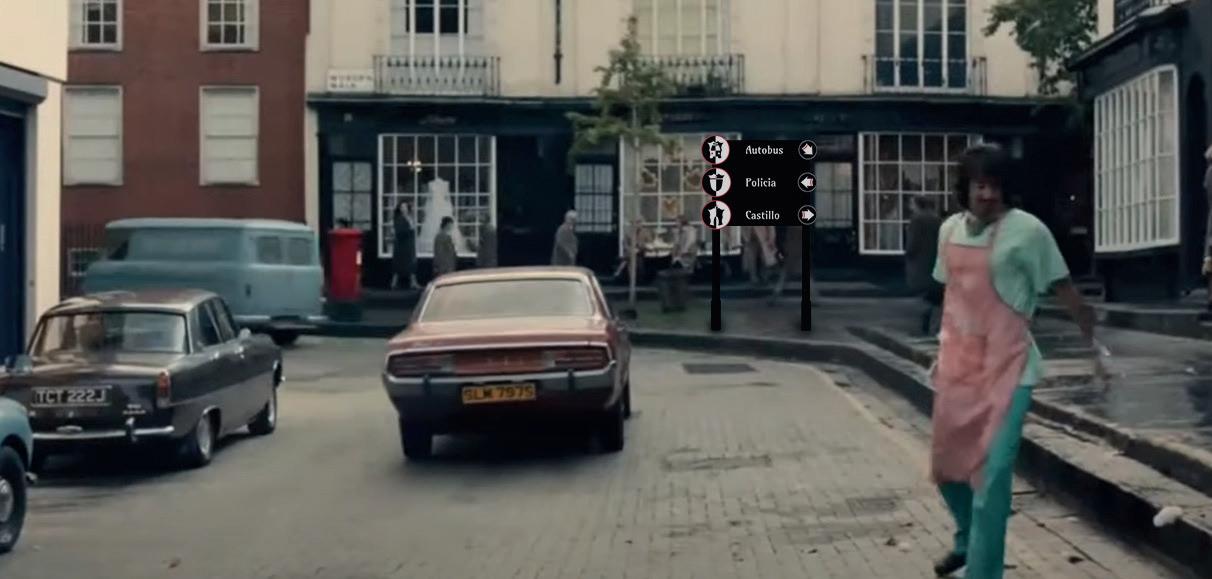

Carteles direccionales

160 cm 12,5 cm cada módulo corresponde a 1/4 del círculo rojo.

6,25 cm 1/2 módulo de aire superior e inferior entre la tipografía y el cartel.

33 cm (2/3 del Pictograma)

168 cm

50 cm 155 cm 15

Carteles direccionales

16

168 cm Tamaño tipografía: Amarante Regular 400pt Centrada verticalmente con el pictograma y la echa. Panel distribuidor 17 130 cm 250 cm 120 cm 5 cm 39 cm 26 cm (2/3 del pictograma) 17cm 19,5 cm (2/4 del pictograma) 155cm 110cm

Panel distribuidor

18

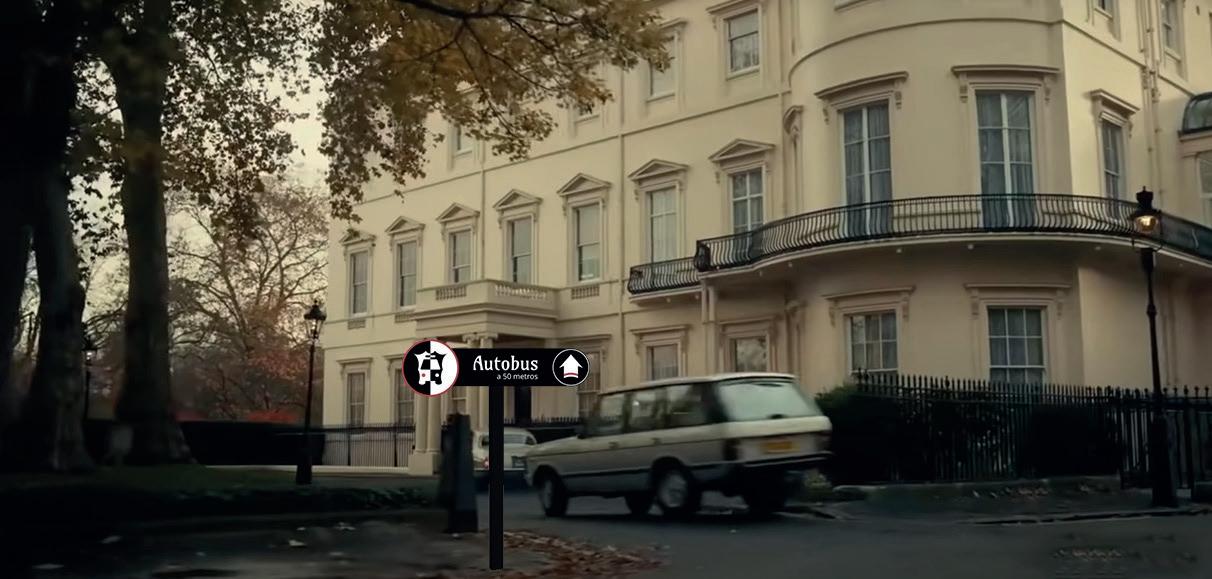

Carteles identificatorios

Ancho del módulo 1/4 del valor del círculo que rodea e pictograma.

El alto de la tipografía corresponde a un módulo 1/4 del valor del círculo que rodea el pictograma. Centrada Horizontalmente.

Sala de Costura Sala de Costura Sala de Fotos 19

Carteles identificatorios Cada módulo corresponde a 1/6 del círculo rojo 1/24 del círculo rojo Corona Corona Tipografía Amarante Regular el alto de la tipografía es 1/6 del círculo rojo. Centrada verticalmente. Baños Baños Castillo Castillo Autobus Autobus Sala de Costura Sala de Costura Sala de Fotos Sala de Fotos 20

Carteles identificatorios 168 cm 60 cm 90 cm 23 cm 34 cm 48 cm Sala de Costura Sala de Costura 21 155 cm 80 cm 48 cm Autobus Autobus

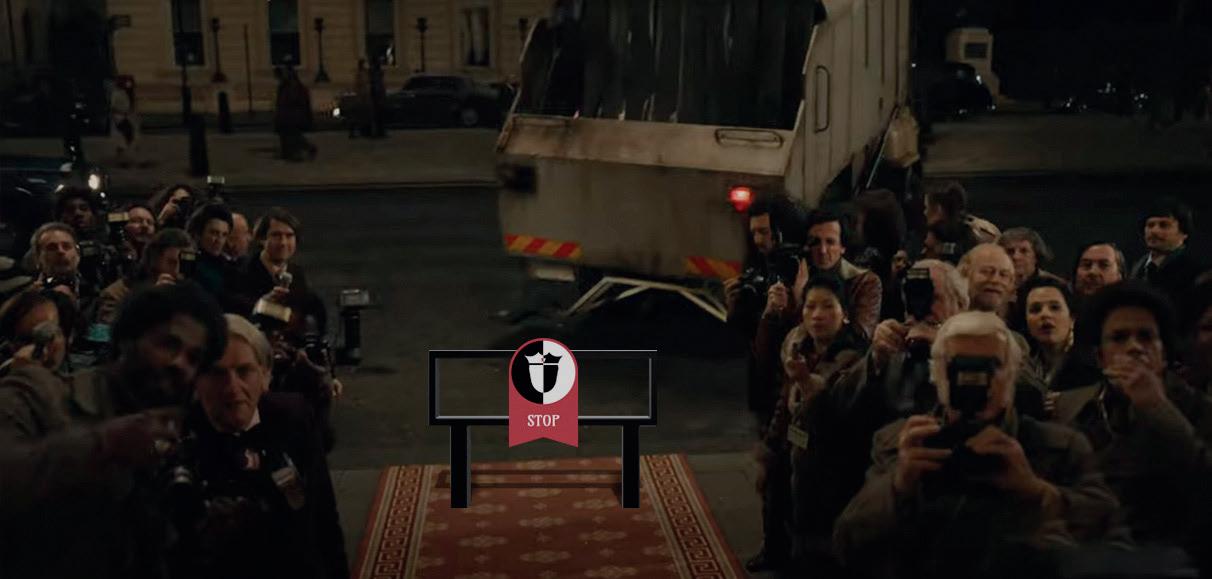

Cartel identificatorio valla

22 62 cm 36cm

168 cm 50 cm 100 cm 38 cm 6 cm (cada módulo tiene 1/6 del tamaño del círculo que rodea al pictograma) 130 cm Cuerpo tipográ co 240 pt o 1/6 del valor del círculo que rodea el pictograma de alto. Amarante Regular centrada verticalmente

Carteles identificatorio y distribuidor

23

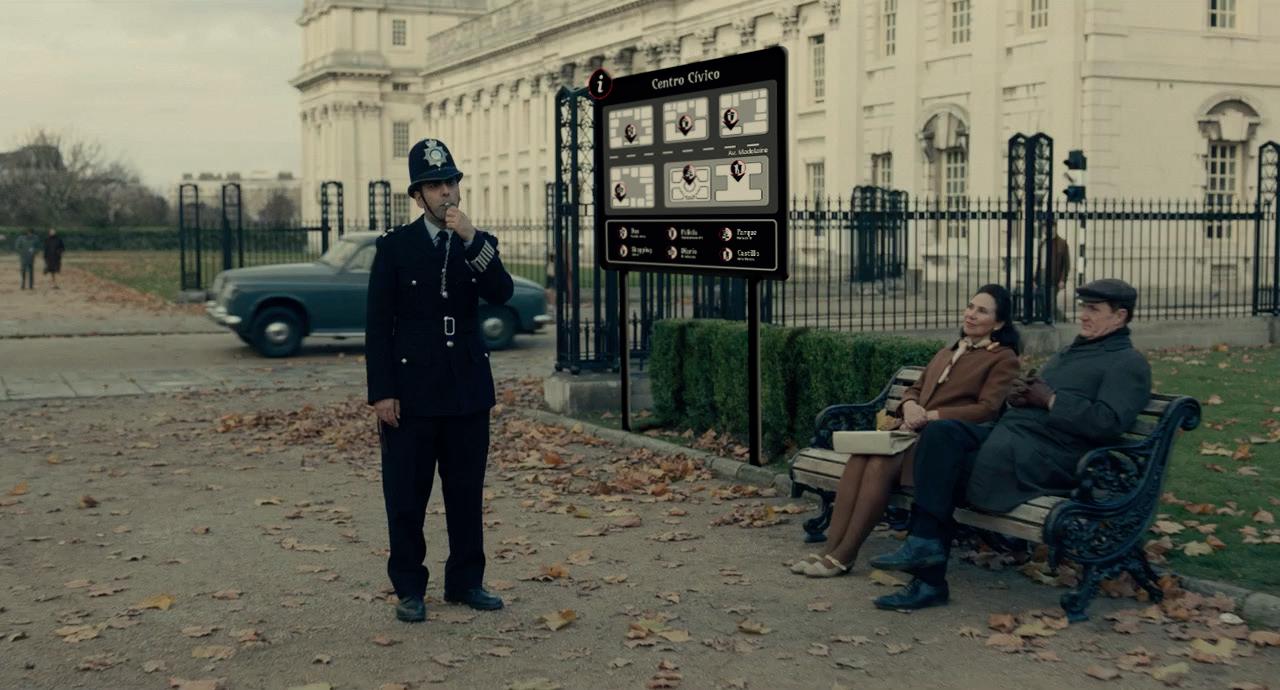

Mapa orientativo Bus Shopping Policia Centro Cívico Diario Parque Castillo Av. Madelaine Liberty Parada Liberty El Indiscreto Destacamento N°2 de la Mancha Reina de Vil 100 cm 100 cm Punto de referencia 1/3 módulo alineación izq 1/2 módulo 1 módulo 1/4 módulo 1/2 módulo 21cm 21 cm 5 cm 5 cm= 1módulo 8 cm 27 cm * * = = ** ** 9 cm 17cm 22 cm 6 cm 15 cm (3 módulos) 5 cm (1módulo) 24

200 cm

168 cm Bus Shopping Policia Centro Cívico Diario Parque Castillo Av. Madelaine Liberty Parada Liberty El Indiscreto Destacamento N°2 de la Mancha Reina de Vil 25

Mapa orientativo

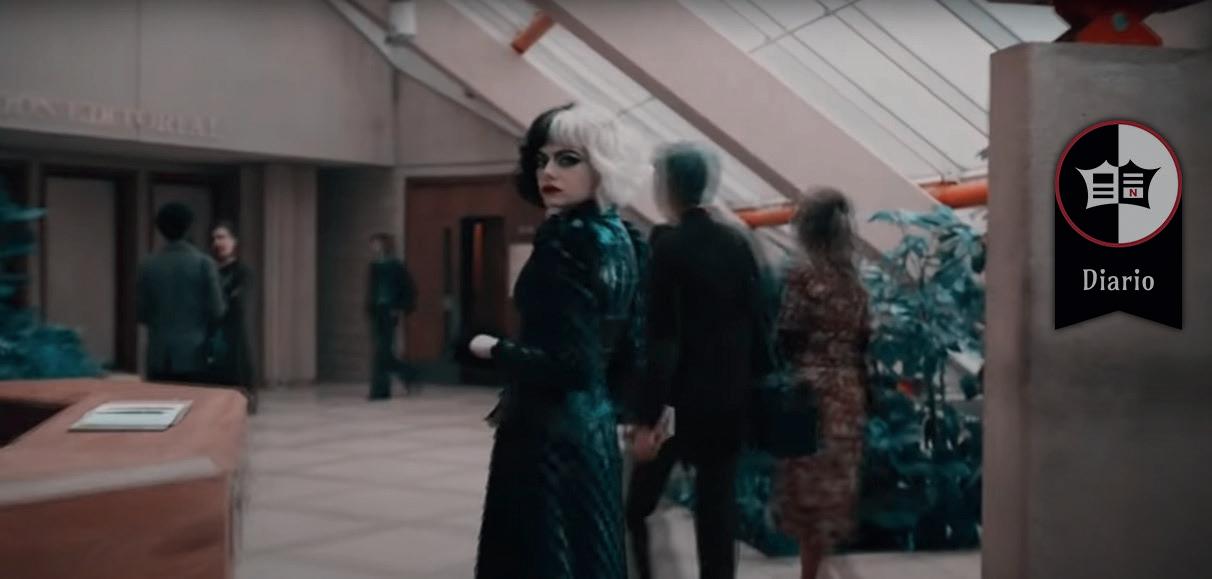

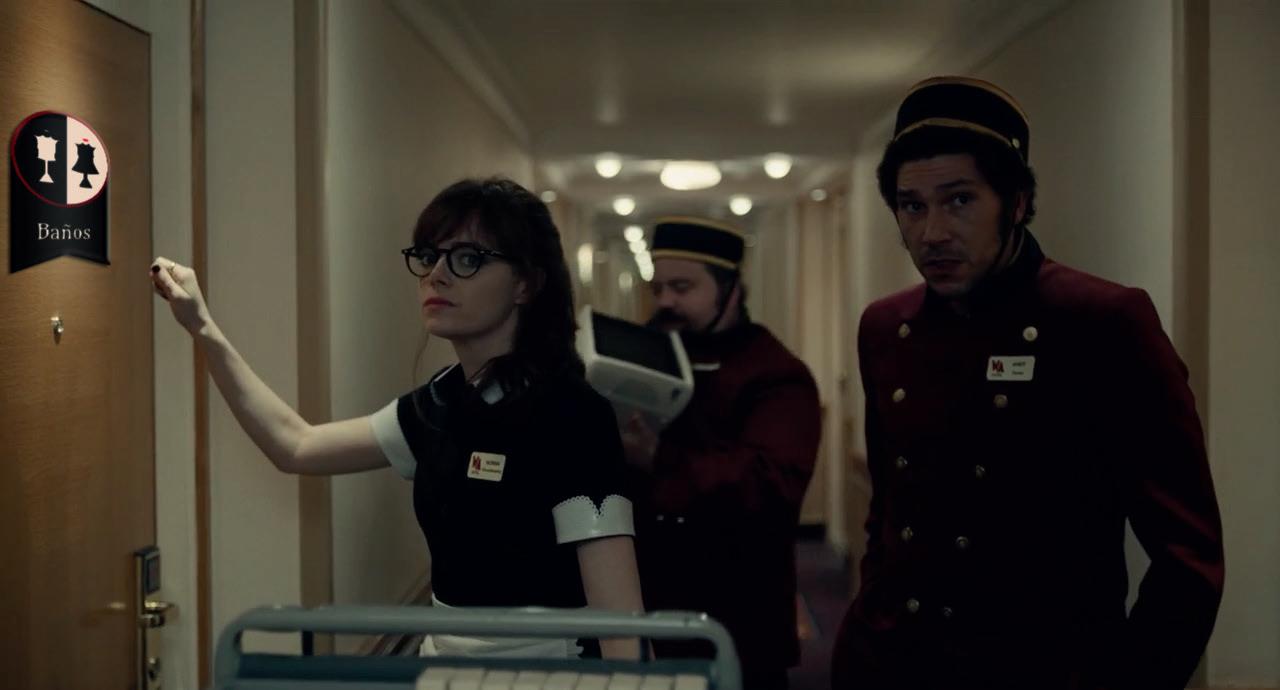

Sistema señalético completo a escala

Autobus Autobus

26

Sala

Costura 27 Bus Shopping Policia Centro Cívico Diario Parque Castillo Av. Madelaine Liberty Parada Liberty El Indiscreto Destacamento N°2 de la Mancha Reina de Vil

de

Baños
