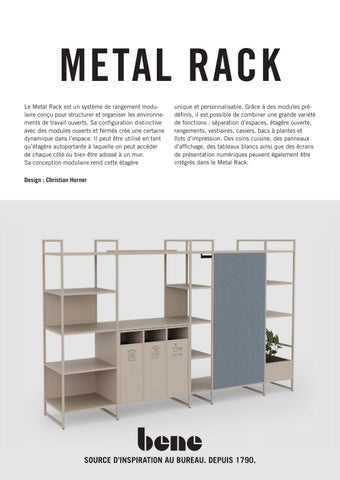

METAL RACK Le Metal Rack est un système de rangement modulaire conçu pour structurer et organiser les environnements de travail ouverts. Sa configuration distinctive avec des modules ouverts et fermés crée une certaine dynamique dans l’espace. Il peut être utilisé en tant qu’étagère autoportante à laquelle on peut accéder de chaque côté ou bien être adossé à un mur. Sa conception modulaire rend cette étagère

unique et personnalisable. Grâce à des modules prédéfinis, il est possible de combiner une grande variété de fonctions : séparation d’espaces, étagère ouverte, rangements, vestiaires, casiers, bacs à plantes et îlots d’impression. Des coins cuisine, des panneaux d’affichage, des tableaux blancs ainsi que des écrans de présentation numériques peuvent également être intégrés dans le Metal Rack.

Design : Christian Horner

SOURCE D’INSPIRATION AU BUREAU. DEPUIS 1790.

METAL RACK DESCRIPTION DU PRODUIT

DESCRIPTION DU PRODUIT Le Metal Rack structure l’espace et offre de multiples possibilités d’utilisation : élément de séparation, étagère ouverte, vestiaire, compartiments verrouillables, bacs à plantes, îlot d’impression ou coin cuisine, mais aussi panneau d’affichage, tableau blanc ou encore intégration d’un écran numérique pour les présentations. 3

Élément de départ

Éléments intermédiaires

Panneau latéral

Module étagère

Module vestiaire

Module armoire

Module vide pour bac à plantes

Module vide pour LOCKER_S

Module vide de service : installation d’une Recycling Station ou d’une armoire intégrée

Panneau latéral

Rail de renfort. Pour tous les modules d’une largeur de 924 mm.

Vérins de réglage, réglage en hauteur +25 mm.

Cache latéral

* *

* * 12 10 9

8 7 6 5 4 13

* À commander séparément.

Matériaux : Cadre : acier (22 x 22 mm) thermolaqué Panneau latéral : acier thermolaqué Cache latéral : panneau en particules fines de 19 mm Paroi arrière : panneau en particules fines de 19 mm Tablettes : panneau en particules fines de 19 mm

2 © Bene GmbH, 08/2026

METAL RACK DESCRIPTION DU PRODUIT

DESCRIPTION DU PRODUIT STRUCTURE ET LOGIQUE DE PLANIFICATION Chaque Metal Rack se compose d’au moins trois éléments : un élément de départ, un élément intermédiaire et un panneau latéral. La profondeur choisie pour un module définit la profondeur de tout le Metal Rack ; cela veut dire que la profondeur de chaque module est identique et qu’il n’est pas possible de faire varier la profondeur d’un élément à l’autre.

Élément de départ 1 1

Éléments intermédiaires

Panneau latéral

Chaque module peut être utilisé comme élément de départ.

CAPACITÉ DE CHARGE La capacité de charge indiquée dans le tableau s‘applique à toutes les étagères. Charge utile de 75 kg/m² 310

Largeur (mm)

463,5

617

924

Profondeur (mm)

450

600

450

600

450

600

450

600

Charge max. par compartiment [kg]

9,8

13,1

14,9

19,9

20,1

26,8

30,4

40,6

Pour les largeurs variables (-22 mm de largeur du cadre) : 0,034 kg / mm pour une profondeur de 450 0,045 kg / mm pour une profondeur de 600 Exemple de calcul : largeur 310 mm – cadre de 22 mm = 288 mm x 0,034 kg / mm pour une profondeur de 450 = 9,79 kg

3 © Bene GmbH, 08/2026

METAL RACK DESCRIPTION DU PRODUIT – MODULES

DESCRIPTION DU PRODUIT – MODULES Plusieurs configurations sont possibles pour l’élément de départ et l’élément intermédiaire. Ceux-ci peuvent être juxtaposés à volonté.

MODULE ÉTAGÈRE Au moins 2 tablettes et 2, 3, 4 ou 5 compartiments en fonction de la hauteur. Paroi arrière de chaque compartiment au choix.

MODULE ARMOIRE Au moins 2 étagères et, selon la hauteur, 2 à 5 niches. Le fond de chaque niche est configurable. La façade est disponible avec rainure de prise ou poignées (aluminium anodisé, noir ou blanc). Les portes simples peuvent être à ouverture gauche ou droite. À partir de 618 mm jusqu’à 789 mm, l’armoire est équipée de deux portes battantes. En option : serrure à cylindre, à combinaison mécanique ou serrure numérique NFC.

avec barre

avec poignée

TYPES DE SERRURES ohne Schloss

avec serrure, avec code

avec serrure, avec numéro de clé

avec serrure, sans barillet

avec NFC Lock

avec serrure à combinaison (Fixcode 59 ou Fixcode 58)

POSITIONS DES SERRURES Les modules d’armoire avec portes simples peuvent être montés avec une ouverture à droite ou à gauche et disposent, dans chaque cas, de la position de la serrure du côté opposé.

Pour les modules d’armoire avec deux portes battantes et une seule serrure, celle-ci verrouille les deux portes. La position de la serrure peut être choisie soit sur la porte gauche, soit sur la porte droite.

Pour les modules d’armoire avec deux portes battantes et deux serrures, les serrures sont à clés différentes. En sélectionnant un numéro de clé, les deux serrures deviennent à clé identique.

4 © Bene GmbH, 08/2026

METAL RACK DESCRIPTION DU PRODUIT – MODULES

TYPE DE SERRURE SERRURES À COMBINAISON FIXCODE DIAL LOCK 59 La serrure à combinaison FIXCODE est conçue pour une utilisation permanente ou pour une utilisation pendant des périodes déterminées (par ex. équipes de projet). Le code peut être choisi librement par l’utilisateur ; il doit être défini au début à l’aide de l’aiguille (fournie avec le kit des clés de service) et reste inchangé jusqu’à sa réinitialisation. Lien vers la vidéo explicative FIXCODE https://www.youtube.com/watch?v=hArf44hod2Q

FREECODE DIAL LOCK 58 Avec la serrure à combinaison personnalisable, une combinaison est définie avant chaque fermeture, puis effacée après chaque ouverture. Ainsi, chaque ouverture et chaque fermeture implique la saisie d’un nouveau code. La serrure FREECODE est prévue pour des utilisateurs qui changent régulièrement, par ex. pour les casiers dans les centres de sport et de bien-être, les bibliothèques, les musées, les salons professionnels ainsi que dans le secteur hôtelier. Lien vers la vidéo explicative FREECODE https://www.youtube.com/watch?v=GucJMYDSGSY REMARQUE : Lors de la commande d’un Metal Rack avec serrure à combinaison, il est également recommandé de commander le kit des clés de service.

SERRURE À CYLINDRE ET CYLINDRE INTERCHANGEABLE

Clés pliantes et clés plates incluses. Peut être commandé en option avec des numéros de clé ou sans cylindre interchangeable. Serrure Cylindre interchangeable Z70

Clé pliante Z70 Capuchon : couleur anthracite

Cylindre interchangeable Système de verrouillage Z70 – Le cylindre interchangeable Z70 englobe les numéros de clé de B51004 à B52994. Options de configuration - dans le meuble - en tant que kit (un cylindre interchangeable, une clé plate et une clé pliante) - clé de service Système de verrouillage Z70

Clé plate Z70

au hasard (aucune définition) A : B51104 B : B51204 C : B51304 Groupe de verrouillage

D : B51404 E : B51504 F : B51604 G : B51704 H : B51804

après numéro de clé

B51004-B52994

5 © Bene GmbH, 08/2026

METAL RACK DESCRIPTION DU PRODUIT – MODULES

TYPE DE SERRURE NFC LOCK Avec le NFC Lock dans le Metal Rack de Bene, vous pouvez ranger vos effets personnels en toute simplicité et en toute sécurité. Aucune clé ni aucune pile n’est nécessaire pour l’utiliser : c’est le champ NFC du smartphone qui fournit l’énergie. Son utilisation est très simple : la serrure du meuble se contrôle dans une application. L’absence de câbles et de piles réduit considérablement les coûts d’installation et d’entretien. Un logiciel de gestion est disponible en option pour un grand nombre de serrures. Cela facilite l’organisation et l’attribution des autorisations pour le responsable des services généraux. · Destiné à un usage en intérieur : Plage de température + 5 °C à + 40 °C · Catégorie de protection IP : IP52 · Conformité RoHS et REACH : oui, conformité CE : oui · Communication et transmission d’énergie : NFC · Pour utiliser (verrouiller et déverrouiller) le NFC Lock, il faut disposer d’un téléphone portable compatible (doté de la fonctionnalité NFC) et du logiciel prévu à cet effet. · Un kit complémentaire peut également être commandé (kit complémentaire 1 pour un montage sur la face extérieure ou kit complémentaire 2 pour un montage sur la face centrale) Pour fonctionner, le NFC Lock nécessite toujours l’application correspondante (soit l’application SMALOX, soit l’application SMALOX Enterprise) sur le téléphone portable. Conditions pour le bon fonctionnement de l’application : · à partir d’Android 8.0 ou supérieur · à partir d’iOS 14.0 ou supérieur

PREMIÈRE MISE EN SERVICE (CONFIGURATION) DU NFC LOCK Lors de la première mise en service (configuration), un administrateur doit être affecté à chaque NFC Lock. La configuration doit être effectuée une seule fois par le service informatique ou le responsable des services généraux de l’entreprise. Vous trouverez une description des premières étapes dans les instructions de montage et d’utilisation, dans la rubrique « Metal Rack », sur le site build.bene.com.

· utilisation simple · serrure intelligente et durable · technologie innovante · sans pile · fabrication autrichienne

Avec cette étape, le NFC Lock passe du mode d’usine au mode de fonctionnement. Cela vaut aussi bien pour l’utilisation avec l’application SMALOX qu’avec l’application SMALOX ENTERPRISE. Sans la première mise en service (configuration), le NFC Lock ne dispose d’aucune information sur l’environnement (client) ou le mode utilisé (autonome ou service cloud) et n’est donc pas opérationnel. Le NFC Lock dispose de deux modes de fonctionnement. Plus de détails sont fournis dans les pages suivantes.

6 © Bene GmbH, 08/2026

METAL RACK DESCRIPTION DU PRODUIT – MODULES

TYPE DE SERRURE 1. FONCTIONNEMENT AVEC L’APPLICATION SMALOX : version autonome, utilisation gratuite sans service cloud

SMALOX

iOS App Store

Android PlayStore

Utilisateur

Verrouiller / déverrouiller via NFC

NFC Lock

Gérer la configuration de la serrure

Administrateur

Guide de démarrage rapide et tutoriels : https://www.smalox.com/smalox-standalone L’application vous guide tout au long des étapes de la première mise en service du NFC Lock. La personne qui met le système en service pour la première fois (configuration) devient automatiquement administrateur. Au cours de la procédure, vous êtes invité à saisir le mot de passe administrateur par défaut défini en usine. Il est vivement recommandé de modifier le mot de passe à l’étape suivante et de définir un mot de passe administrateur personnalisé. Cela renforce la sécurité et protège contre tout accès non autorisé.

Remarque importante : Si le NFC Lock est utilisé en mode autonome, c’est-à-dire avec l’application SMALOX sans logiciel de gestion (application SMALOX Enterprise), il convient de noter que, dans ce cas, le mot de passe administrateur ne peut pas être réinitialisé s’il est oublié ou perdu. Il est donc recommandé de communiquer le mot de passe administrateur à une deuxième personne de confiance ou de le conserver en lieu sûr. Sans mot de passe administrateur, il est impossible de réaliser une ouverture d’urgence ou de réinitialiser le NFC Lock aux réglages d’usine.

2. OPTION : FONCTIONNEMENT AVEC L’APPLICATION SMALOX ENTERPRISE

SMALOX Enterprise

iOS App Store

Android PlayStore

Guide de démarrage rapide et tutoriels : https://www.smalox.com/smalox-enterprise

Le fonctionnement a lieu avec le logiciel de gestion payant SMALOX ENTERPRISE ou SMALOX ENTERPRISE PREMIUM, qui comprend un service cloud. Ce logiciel de gestion sur ordinateur permet de gérer facilement les droits d’accès et d’utilisation. Il est disponible en deux versions : · SMALOX ENTERPRISE · SMALOX ENTERPRISE PREMIUM Les deux versions présentent des différences en termes de fonctionnalités en matière de connexion, de gestion, d’attribution des droits et d’analyse (voir le tableau pour plus de détails). FONCTIONNALITÉS DU LOGICIEL DE GESTION : · Gestion des administrateurs et des utilisateurs : Les administrateurs et les utilisateurs peuvent être définis et gérés de manière centralisée (par le service informatique ou le responsable des services généraux). Les autorisations peuvent être facilement attribuées ou retirées. · Fonctionnalités avancées de SMALOX ENTERPRISE PREMIUM : Grâce à sa connexion cloud, le logiciel s’intègre parfaitement à l’environnement informatique de l’entreprise via SSO (Single Sign-On). Les employés utilisent leurs identifiants d’entreprise, ce qui permet au service informatique de gérer les autorisations de manière centralisée.

7 © Bene GmbH, 08/2026

METAL RACK DESCRIPTION DU PRODUIT – MODULES

TYPE DE SERRURE NFC LOCK – APERÇU DES FONCTIONNALITÉS DE LA GAMME D’APPLICATIONS Pour plus d'informations : https://www.smalox.com/de/bueromoeblierung

SMALOX APP DÉSIGNATION DE LA FONCTIONNALITÉ

SMALOX Enterprise

SMALOX

ENTERPRISE

logiciel utilisateur gratuit (autonome)

ENTERPRISE PREMIUM

logiciel de gestion payant (service cloud)

Verrouiller/déverrouiller

•

Auto-inscription des utilisateurs

•

Mode de serrure configurable

•

Gérer les autorisations des utilisateurs

•

Ajouter/supprimer des utilisateurs

•

Ajouter/supprimer l’administrateur

•

Inscription par l’administrateur

•

Accès limité dans le temps

•

Gérer les serrures

•

Créer et gérer une arborescence

•

Statistiques de base

•

Statistiques détaillées

•

Connecter la base de données des employés

•

Single-Sign-On

•

Attribuer l’autorisation par site

•

Attribuer des casiers d’équipe

•

Gérer le nombre de serrures par employé

•

Rapport d'état par serrure

•

Support avancé

•

8 © Bene GmbH, 08/2026

METAL RACK DESCRIPTION DU PRODUIT – MODULES

DESCRIPTION DU PRODUIT – MODULES Plusieurs configurations sont possibles pour l’élément de départ et l’élément intermédiaire. Ceux-ci peuvent être juxtaposés à volonté.

MODULE VIDE POUR LOCKER_S Il est toujours équipé d’une paroi arrière et peut également être réalisé sous forme de paroi arrière recouverte de tissu et sur laquelle on peut épingler des documents. Cela s’avère particulièrement judicieux en cas d’installation autoportante dans la pièce et est très esthétique. L’armoire LOCKER_S est insérée dans le compartiment libre et présente toujours une hauteur de 2, 3 ou 4 compartiments. Plus d’informations sur LOCKER_S  Fiche technique « LOCKER_S »

* À commander séparément

MODULE VESTIAIRE Pour une profondeur de 450 mm et une largeur de 617 mm, la tringle du vestiaire est montée parallèlement au panneau latéral (seulement possible pour 4 compartiments). Pour une profondeur de 600 mm, la tringle du vestiaire est toujours montée dans le sens de la longueur. Matériau et couleur de la tringle du vestiaire : tube en aluminium, thermolaqué noir.

Hauteur 4 compartiments : 1 920 mm Largeur 617-789 mm Profondeur 450 mm

Hauteur 4 compartiments : 1 920 mm Largeur 310-789 mm Profondeur 600 mm

Hauteur 5 compartiments : 2 321 mm Largeur 310-789 mm Profondeur 600 mm

MODULE VIDE POUR BAC À PLANTES L’installation d’un bac à plantes nécessite toujours un compartiment haut (deux compartiments superposés). Plus d’informations sur le bac à plantes  Fiche technique « Rangement KX »

Hauteur 3 compartiments : 1 379,5 mm Largeur 463,5-789 mm Profondeur 450 mm

Hauteur 4 compartiments : 1 920 mm Largeur 463,5-789 mm Profondeur 450 mm

Hauteur 5 compartiments : 2 321 mm Largeur 463,5-789 mm Profondeur 600 mm

* À commander séparément 9 © Bene GmbH, 08/2026

METAL RACK DESCRIPTION DU PRODUIT

DESCRIPTION DU PRODUIT Plusieurs configurations sont possibles pour l’élément de départ et l’élément intermédiaire. Ceux-ci peuvent être juxtaposés à volonté.

CACHE LATÉRAL En option, il est possible de choisir des caches latéraux pour chaque champ ouvert. Ceux-ci offrent une protection supplémentaire contre les regards indiscrets et masquent les côtés de l’étagère ouverte. Peut être configuré pour chaque module sur tous les cadres (profondeur 450 ou 600 mm). Les caches latéraux peuvent également être ajoutés ultérieurement. Matériau et couleur : panneau en particules fines de 19 mm, en mélaminé ou en placage. Dimensions : profondeur 405 mm ou 555 mm, hauteur 378,5 mm.

10 © Bene GmbH, 08/2026

METAL RACK DESCRIPTION DU PRODUIT – MODULES

DESCRIPTION DU PRODUIT – MODULES Plusieurs configurations sont possibles pour l’élément intermédiaire. Ceux-ci peuvent être juxtaposés à volonté.

MODULE VIDE DE SERVICE Ce module est uniquement disponible en profondeur 600 mm. Il peut être équipé d’une station de recyclage et/ ou d’un caisson coulissant occupant toute la largeur de la niche. Grâce à différentes configurations, il peut par exemple être utilisé comme kitchenette, niche pour imprimante ou pour la gestion des déchets. Une option de câblage est également possible. La largeur 924 mm est automatiquement équipée de rails de renfort en haut et en bas (sous l’étagère inférieure), avec un choix de couleur noir, blanc ou taupe mat. Le module de service vide est toujours livré avec quatre panneaux latéraux pour la partie inférieure.

Hauteur

4 compartiments : 1 920 mm 5 compartiments : 2 321 mm Largeur 617 mm Profondeur 600 mm

* Armoire intégrée avec porte battante

Armoire intégrée avec porte battante et tiroir

Recycling Station Double Rail de renfort

Hauteur

4 compartiments : 1920 mm 5 compartiments : 2321 mm Largeur 924 mm Profondeur 600 mm

Recycling Station Armoire intégrée

Recycling Station Armoire intégrée et tiroir

Recycling Station Triple

Armoire intégrée avec double porte battante

* À commander séparément

MODULE VIDE DE SERVICE – OPTIONS Éclairage LED Un éclairage LED est toujours possible pour 4 compartiments avec une paroi arrière continue. Celui-ci est installé en dessous de la tablette du haut, toujours sur toute la largeur du module. Des modules LED sont insérés à cet effet dans un profilé anodisé ou thermolaqué noir et raccordés au transformateur au moyen d’un connecteur. Un kit d’éclairage comprend toujours les éléments suivants : un câble de branchement initial de 3 m, un transformateur et un variateur à bouton-poussoir, intégré dans le profilé (toujours positionné à droite). Modules LED blanc chaud (3 000 K), 14,4 W, 240 LED, 1 100 lm/m disponibles. Les modules LED sont toujours équipés d’un variateur de lumière et possèdent une fonction mémoire. L'éclairage ne peut pas être intégré a posteriori.

11 © Bene GmbH, 08/2026

METAL RACK DESCRIPTION DU PRODUIT – MODULES

DESCRIPTION DU PRODUIT – MODULES MODULE VIDE DE SERVICE – OPTIONS Passe-câbles

Prise encastrée

Les tablettes du bas et du milieu sont équipées d’un passe-câbles.

La tablette du milieu est préparée pour accueillir une prise encastrée.

Couvercle du passe-câbles disponible en noir, blanc ou couleur aluminium.

La prise encastrée doit être commandée séparément.

Prise encastrée 1 prise ou 2 ports de charge USB : USB-A 18W / USB-C 22W, câble de branchement initial de 2 m, 3 m ou 5 m.

Armoire intégrée Avec porte battante ou porte battante et tiroir. La partie porte battante est équipée d’une tablette à l’intérieur. Le tiroir s’ouvre par un système « push to open » et la porte battante est équipée d’une barre (existe en aluminium anodisé ou thermolaqué blanc ou noir).

Range-couverts En option pour le tiroir. Dimensions : Largeur 377 mm, profondeur 424 mm, hauteur 65 mm

Réfrigérateur Disponible en option pour une armoire intégrée avec porte battante et tiroir. Il n’y a pas de tablette dans la partie porte battante. La porte du réfrigérateur est fixée à la porte battante par une ferrure de traînage. Spécification réfrigérateur · Largeur 490 mm, profondeur 510 mm, hauteur 565 mm · Capacité 49 litres · Poids 19,50 kg · Étagères réglables · Panneau de commande · Classe d’efficacité énergétique D · Classe d’émission sonore C, 36 dB · Éclairage intérieur : LED

· Type de charnière : butée à droite · Thermostat électrique · Certificats : CE, GS · Compartiments de rangement en plastique pour portes · Tension d‘entrée (AC), 220-240 V · Puissance nominale d’entrée (AC), 45 W · Fréquence d’entrée, 50/60 Hz · Alimentation : uniquement avec fiche type A (IEC ; F).

Recycling Station En fonction de la largeur du module, version simple en combinaison avec armoire intégrée ou configuration Double ou Triple possible.

* double

Plus d’informations sur la Recycling Station  Fiche technique « Recycling Station » triple

single

* À commander séparément 12

METAL RACK DESCRIPTION DU PRODUIT – PAROI ARRIÈRE

DESCRIPTION DU PRODUIT – PAROI ARRIÈRE POSITIONS DE LA PAROI ARRIÈRE Pour chaque module, deux positions différentes peuvent être choisies pour la paroi arrière. La position de la paroi arrière vaut toujours pour un module entier. Pour les éléments de départ à 4 ou 5 compartiments, il est possible de réaliser au maximum 3 compartiments sans paroi arrière. S’il y a 2 ou 3 compartiments, au moins l’un d’entre eux doit être équipé d’une paroi arrière. Ils ne doivent cependant pas être directement superposés  Chapitre « Conseils de planification ». Pour les éléments intermédiaires, il faut toujours prévoir au moins une paroi arrière pour une hauteur de 4 compartiments, et au moins deux parois arrière pour une hauteur de 5 compartiments. Le module vestiaire et le module vide pour LOCKER_S sont toujours équipés d’une paroi arrière de niveau à l’arrière ou à l’avant. Le module vide de service est toujours équipé d’une paroi arrière dans sa partie inférieure.

au même niveau à l’arrière

au même niveau à l’avant

PAROI ARRIÈRE EN TISSU La paroi arrière en tissu peut être configurée en option comme surface punaisable. La structure est composée d’un panneau de particules de 16 mm + un panneau MDF de 3 mm + un panneau en fibres souples de 5 mm + un tissu au choix selon la collection du fabricant. Les positions d’installation possibles sont « affleurant à l’avant » ou « affleurant à l’arrière ». Dans ces configurations, la paroi arrière en tissu dépasse d’environ 4 mm. Sur un module avec paroi arrière en tissu, il n’est pas possible de monter un tableau blanc.

PAROI ARRIÈRE DU MODULE VIDE DE SERVICE

Le compartiment du bas est toujours équipé d’une paroi arrière. La paroi arrière continue, disponible en option, est toujours double à partir d’un 3e compartiment. La paroi arrière standard (19 mm) est au même niveau que l’intérieur du cadre, tandis que la version double dépasse légèrement vers l’intérieur du cadre.

13 © Bene GmbH, 08/2026

METAL RACK DIMENSIONS

DIMENSIONS Module étagère

2 compartiments Hauteur 978,5 Largeur 310 - 924 Profondeur 450

3 compartiments 1 379,5 310 - 924 450

4 compartiments 1 920 310 - 924 450 | 600

5 compartiments 2 321 310 - 924 600

2 compartiments 978,5 310 - 789 450

3 compartiments 1 379,5 310 - 789 450

Module vide pour bac à plantes 1

Module vide pour LOCKER_S 2

Dimensions d’installation du bac à plantes : L : largeur du module vide -24 mm P : profondeur du module vide -2 mm

Dimensions d’installation LOCKER_S : L : largeur du module vide -24 mm P : profondeur du mod. vide -23 mm H : hauteur indiquée du co. +2 mm

Hauteur Largeur Profondeur 1

Module armoire

5 compartiments 2 321 310 - 789 600

3 compartiments

4 compartiments

5 compartiments

2 compartiments

3 compartiments

4 compartiments

5 compartiments

1 379,5 463,5 - 789 450

1 920 463,5 - 789 450 | 600

2 321 463,5 - 789 600

978,5 324 - 924 450

1 379,5 324 - 789 | 924 450

1 920 324 - 924 450 | 600

2 321 324 - 924 600

Compartiment haut pour bac à plantes (correspond à 2 compartiments).

Module vestiaire

Module vide de service

Hauteur Largeur

4 compartiments 1 920 310 - 789 450 | 600

pour profondeur 450 pour profondeur 600

4 compartiments

5 compartiments

1 920 617 - 789 310 - 789

2 321 310 - 789

Il est vivement recommandé d’utiliser la planification interactive.

à partir d’une largeur d’étagère ≥ 624, un LOCKER_S à deux rangées est inséré

Hauteur Largeur Profondeur

4 compartiments

5 compartiments

1 920 617 | 924 600

2 321 617 | 924 600

Dimensions en mm

14 © Bene GmbH, 08/2026

METAL RACK DIMENSIONS

DIMENSIONS Hauteur 3 compartiments

Hauteur 4 compartiments

Hauteur 5 compartiments

156

821

1.920 156

821

1.379,5

821 156

978,5

156

821

401

2.321

802

1.203

141

Hauteur 2 compartiments

Les compartiments ont toujours la même hauteur, quelle que soit la hauteur totale du Metal Rack.

Largeur minimale La largeur minimale d’un Metal Rack s’élève à 949 mm. Les variantes de largeurs de modules suivantes peuvent être combinées à cet effet. (Disposition de la paroi arrière à titre d’exemple)

310

+ 617 949

+ 22

463,5

+ 463,5 + 22 949

310

+ 310

+ 310 + 22

949

Dimensions en mm

METAL RACK CÂBLAGE

CÂBLAGE CÂBLAGE Passe-câbles

Prise encastrée

Les tablettes du bas et du milieu sont équipées d’un passe-câbles.

La tablette du milieu est préparée pour accueillir une prise encastrée. La prise encastrée doit être commandée séparément.

CÂBLAGE HORIZONTAL Passage de câbles avec équerre de serrage sous la tablette du bas. Possible sur des modules individuels ou sur tout le Metal Rack.

METAL RACK OPTIONS

OPTIONS TABLEAU BLANC À partir de 4 compartiments, le tableau blanc peut être fixé au Metal Rack à l’aide d’équerres métalliques. Attention : le tableau blanc ne peut pas être fixé sur un module avec une paroi arrière en tissu. Structure : panneau en particules fines de 12 mm stratifié. · Positionnement libre. · Largeur variable de 326 à 2475 mm ou adaptée, pouvant être planifiée sur un ou plusieurs modules. Il est recommandé d’utiliser la planification interactive.

COLONNE CONNECTIQUE POUR ÉCRAN La colonne connectique pour écran se raccorde au choix à l’avant ou à l’arrière d’un panneau transversal ou du panneau latéral du Metal Rack au moyen d’attaches de fixation. La hauteur du support pour écran est prédéfinie (env. 1500 mm) de façon à permettre un léger mouvement de rotation latéral. · Uniquement possible pour Metal Rack d’une hauteur 1921,7 et 2322,7 mm · Norme VESA : 300 × 300 et 400 × 400 · Poids maximal autorisé pour l’écran : 55 kg Le support pour écran se compose d’un acier tubulaire et en noir mat thermolaqué. Écran numérique à commander séparément  Fiche technique « Media Hardware » ou produits pCon.

Câblage de l’écran Le câblage de l’écran s’effectue en faisant passer les câbles par les ouvertures situées dans le tube de la colonne connectique.

METAL RACK CONSEILS DE PLANIFICATION

CONSEILS DE PLANIFICATION Pour l’élément de départ, il convient de respecter les indications suivantes concernant la répartition de la paroi arrière :

METAL RACK COULEURS ET MATÉRIAUX

COULEURS ET MATÉRIAUX Les matériaux et couleurs suivants sont disponibles pour ce produit.

Acier thermolaqué

Tissu P0-P5

Placage

Produit

Mélaminé

•. . . . . . . . . . disponible - . . . . . . . . . . non disponible

Profilé du cadre

•

Panneau latéral

•

Cache latéral

•

Tablette

•

Paroi arrière

•

Armoire intégrée, corps + intérieur

•

Armoire intégrée, façade

•

Pour les finitions possibles de « Recycling Station » et « LOCKER_S », voir les fiches produits correspondantes.

Tous les ébénisterie et toutes les surfaces laquées peuvent également être choisis en finition mate.

METAL RACK COULEURS ET MATÉRIAUX

COULEURS ET MATÉRIAUX ACIER THERMOLAQUÉ

blanc

taupe mat

noir

MW blanc

MQ blanc office

MSW blanc neige

MC canvas

MP platine

MA aluminium

MH gris pierre

TM taupe

MS anthracite

MD gris urbain

MB basalte

MJG vert jade

MELAMINE

DISCONTINUATION: OCTOBER 2027

EZ chêne vicenza

MEK chêne kendal

MAK érable classique

MBK hêtre classique

NG noyer gris

MNP noix pavia

METAL RACK COULEURS ET MATÉRIAUX

COULEURS ET MATÉRIAUX EBENISTERIE

EF chêne naturel

EY chêne sylt

EG chêne gris

ER chêne amaretto

EV chêne vulcano

NF noyer américain

NR noyer sienne

NB noyer umbra

NA noyer anthracite

KD châtaignier naturel

KP châtaignier brun

KQ châtaignier gris

AK sycomore

BJ bambou

BG hêtre gris

BU hêtre naturel

L‘ébénisterie est disponible en finition mat.

TISSU

Plusieurs collections sont disponibles comme revêtement : Xtreme Plus, Urban Plus, Inn, Era, Step, Step Melange, Soft Next, Remix, Mainline Flax, Focus, Panama, Bonsai Reboot, Fiord, Steelcut, Assam, Focus Melange, Artisan, The Cool, Steelcut Trio, Hallingdal, Elle, Coda. Vous trouverez de plus amples informations sur les différentes collections sur www.bene.com. Nos tissus d’extérieur peuvent également être utilisés sur des produits destinés à un usage intérieur. Cela ne signifie toutefois pas que les produits d’intérieur sont de ce fait adaptés à une utilisation en extérieur.
