NO Sokkelelement 2018

BENDERS SOKKEL

SOKKELELEMENT

Det naturlige valget Mer om Benders www.benders.no

D E L E R AV B E N D E R S I D E PA R K V E D H O V E D K O N T O R E T I E D S VA R A

KUNNSKAP OG TRADISJONER

Med omsorg og kvalitet i alle ledd KUNDEN I SENTRUM Allerede siden starten i 1960 har vår tydelige ambisjon vært å imøtekomme våre kunder sine behov. Vi vil tro at denne bakom liggende filosofien sterkt har bidratt til at Benders i dag er en av de ledende nordiske leverandørene av produkter i betong og naturstein for bygg- og anleggsbransjen – med en allerede større nærværende ute i Europa, en omsetning på over 1 milliard SEK og nesten femhundre ansatte. Vårt firma preges av lokale og mottagelige ansatte som bygger på lange og stærke relasjoner med både kunder og leverandører.

FORETNINGSIDE, VISJON OG STRATEGIER Vår ide er å utvikle, produsere og markedsføre konkurransedyktige, høykvalitets produkter og tjenester for bygg og anlegg, som bidrar til et langsiktigt og holdbart miljø der mennesker bor, lever, arbeider og omgås. Våre kunderelasjoner bygger på et langsiktig engasjement der bransjekunnskap, erfaring og personlig service verdsettes høyt. Benders skal forene erfaring og kompetanse med nysgjerrighet på nye trender.

Vi skal ligge skrittet foran i utvikling av nye produkter og utvikles sammen med våre kunder for å skape fremtidens beste produkter.

EN KOMPLETT LEVERNDØR TIL UTEMILJØ Gjennom årene har vi tilegnet oss en intensiv produktutvikling, med et stadig bredere sortiment – som med tiden har blitt så omfattende at vi nå med stolthet kan kalle oss komplett leverandør for så vell offentlig som private miljøer. Men vi håper også at du ser på oss som en nysgjerrig og engasjert sparrings- og samarbeidspartner. Har du et problem som trenger å løses, hjelper vi gjerne til. Alltid med mål om at du aldri skal trenge mer enn en leverandør.

MER INFORMASJON PÅ WWW.BENDERS.NO Denne katalogen er et tverrsnitt av hva vi har å tilby. På våre hjemmesider fins det flere detaljer, monteringsanvisninger, inspirerende miljøbilder – alltid oppdatert. Her finner du også vårt brede tilbehørssortiment for tak, mark, infrastruktur, vegg, isolering og naturstein. Kontaktinformasjon på våre representanter og forhandlere. Alle våre kataloger og brosjyrer, og mye annet. Med til og med mulighet til å søke i linkede pdf-filer.

2

BRA Å VITE 2

KUNNSKAP OG TRADISJONER

3

FEM STERKE GRUNNER TIL Å VELGE BENDERS

5

BÆREKRAFTIG OG ISOLERT MED HØYESTE KVALITET

SOKKELELEMENT 6

BENDERS SOKKELELEMENT L

12

BENDERS SOKKELELEMENT I

TILBEHØR 13

BENDERS SVILLEBJELKE

14

BENDERS ØVRIG TILBEHØR

FEM STERKE GRUNNER TIL Å VELGE BENDERS 1 Benders har lenge vært en av de ledende aktørene på markprodukter, takstein i betong samt granitt – og nå også innom området komplett plate på mark.

2 Naturen tur – retur. Grus, sand og sement tar vi fra nærliggende områder. Våre vanntynnbare farger lager vi selv. Av dette lager vi våre produkter i samme miljøvennlige prosesser. Overskudds materialet gjenvinnes og varmen fra produksjonen brukes til å varme opp våre lokaler. Og selvfølgelig er Benders miljøsertifisert i ISO14001. Bohusgranitten brytes og foredles i egne produksjons lokaler og egne steinbrudd i Bohuslän under harde miljøkrav.

3 All produksjon skjer i moderne fabrikker under strenge kvalitetsovervåkninger. Resultatet blir førsteklasses produkter med millimeterpresisjon. Slitestyrke og frostbestandighet er andre selvfølgelige egenskaper på våre produkter.

4 Behandlingen før, under og etter kjøpet. Service er en hederssak for oss, og du kommer til å merke Benders ånden når du kontakter oss, gjennom hele prosessen – stol på det.

5 Vi leverer med egne kranbiler dit du vil, når du vil. Du bestemmer, vi leverer.

3

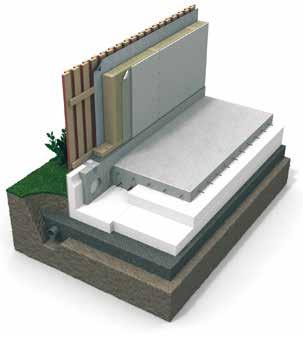

Bærekraftig og isolert med høyeste kvalitet FINT, TRYGT OG HOLDBART Våre Sokkelelementer har en børstet overflate som gir et naturlig og pent utseende. Vi støper 10 mm tykk fiberarmert betong på en kvalitets EPS plate. Dette gir en overlegen holdbarhet og passform. Ingen pålimte plater som vrir seg, blir skeive eller løsner fra EPS platene. Det er heller ingen problem med ytre påvirkning, som snømåking og lettere slag. Om ulykken skulle komme så er det enkelt å reparere en liten skade med betong.

Din kanskje største investering står på trygg grunn på et Sokkelelement fra Benders.

VELISOLERT OG ØKONOMISK Sokkelelement L får du fra 300 mm til 900 mm høyde, slik at du som kunde har mulighet til å velge tykkelse på din isolering. Du har også muligheter til å ta opp høydeforskjeller på tomta, med vårt store utvalg. Din forhandler kan hjelpe deg med å velge isolasjonstykkelser etter hvilke frostmengder som er i din kommune.

4

HVORDAN DIMENSJONERE BETONGGULVET Med Sokkelelementene kan du ta ned store laster i gulvet. Ved å endre størrelsen på kantbjelken. Kantbjelken i gulvet bestemmes av punktlast eller linjelasten fra ditt bygg. Dette får du hjelp fra en konstruktør til å beregne.

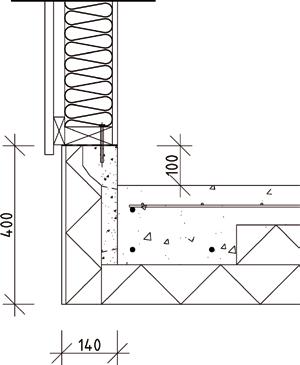

Til din garasjeplate bruker du Sokkelelement L400 i kombinasjon med Svillebjelke. Da får du et isolert gulv og 10 cm høy betongvegg til tresvilla.

HVA SKAL HUSKES PÅ Varme i gulvet med vann? Ta kontakt med din VVS entreprenør for alt av vann og avløp. Husk kabelinnføring for strøm og lignende. PE-folie / radonsperre skal på plass etter produsentens anvisning. Utvendig markisolering skal også tenkes på, slik at du minsker kuldebro, reduserer varmetapet og får behagelig gulvtemperatur i ditt nye bygg.

5

BENDERS SOKKELELEMENT L

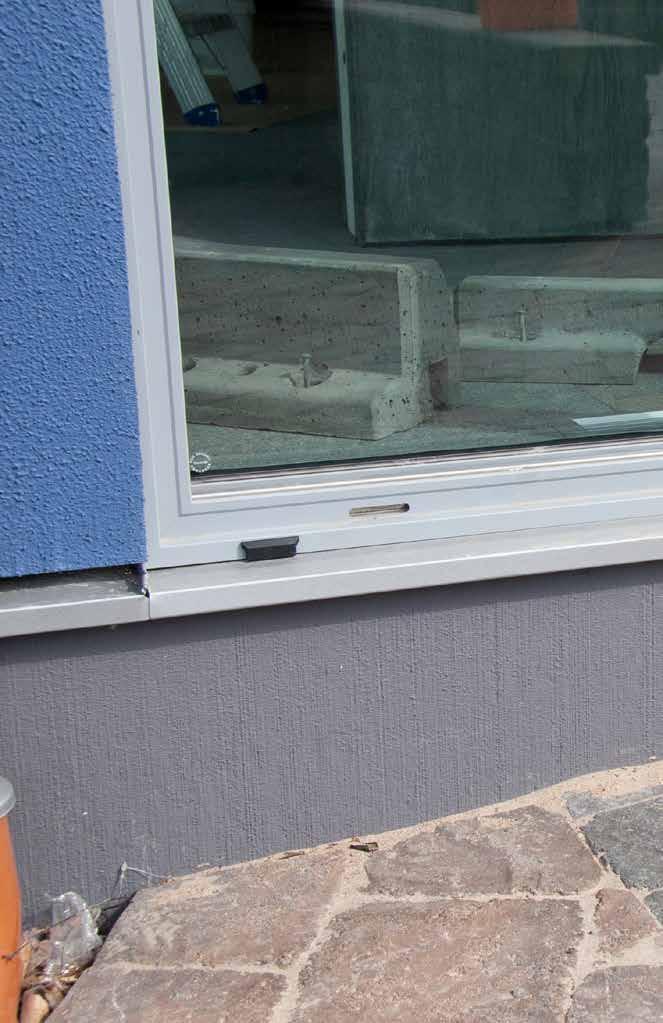

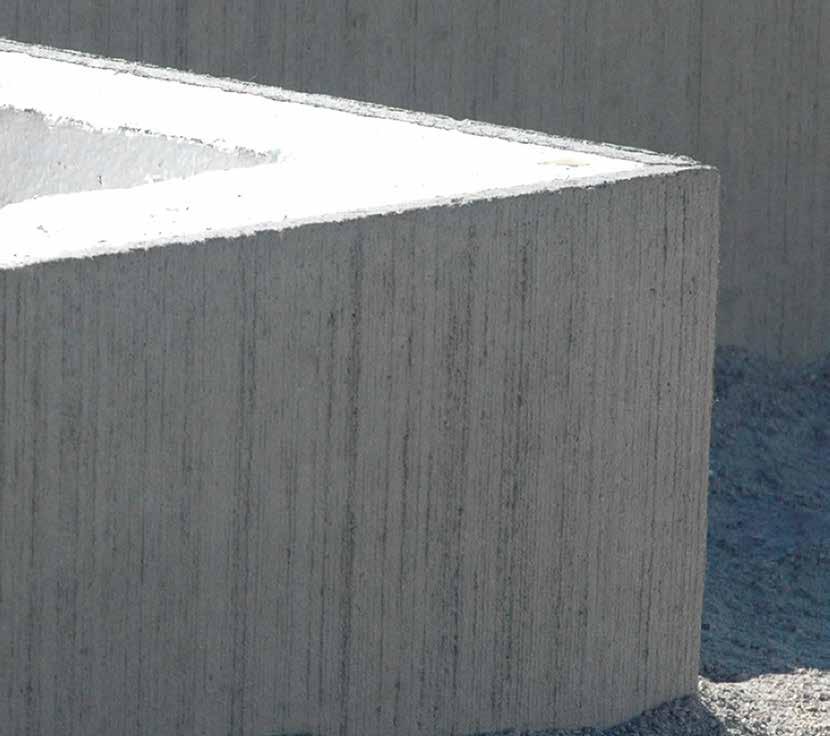

Sokkel med rustikk overflate Med Sokkelelement fra Benders får du en mur med børstet og rustikt utseende. Vil du sette ditt personlige preg kan du male overflaten i den fargen du ønsker.

FARGE

Grå

FORM

Sokkelelement L 300 Kvalitet 200

1200 x 300 x 600 x 100 mm 17 stk/pall, ca 9,5 kg/stk

Sokkelelement L 400 Kvalitet 200

1200 x 400 x 600 x 100 mm 14 stk/pall, ca 12 kg/stk

Sokkelelement L 500* Kvalitet 200

1200 x 500 x 600 x 100 mm 11 stk/pall, ca 14,5 kg/stk

Sokkelelement L 300* Kvalitet 100

1200 x 300 x 600 x 100 mm 17 stk/pall, ca 9,5 kg/stk

Sokkelelement L 600* Kvalitet 200

1200 x 600 x 600 x 100 mm 10 stk/pall, ca 17 kg/stk

Sokkelelement L 400* Kvalitet 100

1200 x 400 x 600 x 100 mm 14 stk/pall, ca 12 kg/stk

Sokkelelement L 700* Kvalitet 200

1200 x 700 x 600 x 100 mm 10 stk/pall, ca 21 kg/stk

Sokkelelement L 500* Kvalitet 100

1200 x 500 x 600 x 100 mm 11 stk/pall, ca 14,5 kg/stk

Sokkelelement L 800* Kvalitet 200

1200 x 800 x 600 x 100 mm 10 stk/pall, ca 24 kg/stk

Sokkelelement L 600* Kvalitet 100

1200 x 600 x 600 x 100 mm 10 stk/pall, ca 17 kg/stk

Sokkelelement L 900* Kvalitet 200

1200 x 900 x 600 x 100 mm 10 stk/pall, ca 27 kg/stk

Sokkelelement L 300* Kvalitet 300

1200 x 300 x 600 x 100 mm 17 stk/pall, ca 9,5 kg/stk

Hjørne 300 Kvalitet 200

590+590 x 300 x 600 x 100 mm 20 stk/pall, ca 9,5 kg/stk

Sokkelelement L 400* Kvalitet 300

1200 x 400 x 600 x 100 mm 14 stk/pall, ca 12 kg/stk

Hjørne 400 Kvalitet 200

590+590 x 400 x 600 x 100 mm 20 stk/pall, ca 12 kg/stk

Sokkelelement L 500* Kvalitet 300

1200 x 500 x 600 x 100 mm 11 stk/pall, ca 14,5 kg/stk

Hjørne 500* Kvalitet 200

590+590 x 500 x 600 x 100 mm 10 stk/pall, ca 14,5 kg/stk

Sokkelelement L 600* Kvalitet 300

1200 x 600 x 600 x 100 mm 10 stk/pall, ca 17 kg/stk

Hjørne 600* Kvalitet 200

590+590 x 600 x 600 x 100 mm 10 stk/pall, ca 17 kg/stk

Sokkelelement L 700* Kvalitet 300

1200 x 700 x 600 x 100 mm 10 stk/pall, ca 21 kg/stk

Hjørne 700* Kvalitet 200

590+590 x 700 x 600 x 100 mm 10 stk/pall, ca 21 kg/stk

Sokkelelement L 800* Kvalitet 300

1200 x 800 x 600 x 100 mm 10 stk/pall, ca 24 kg/stk

Hjørne 800* Kvalitet 200

590+590 x 800 x 600 x 100 mm 10 stk/pall, ca 24 kg/stk

Sokkelelement L 900* Kvalitet 300

1200 x 900 x 600 x 100 mm 10 stk/pall, ca 27 kg/stk

Hjørne 900* Kvalitet 200

590+590 x 900 x 600 x 100 mm 10 stk/pall, ca 27 kg/stk

Produkter merket med * lagerføres ikke og det må derfor beregnes noe leveringstid.

For pris og mer info, se gjeldene prisliste eller www.benders.no 6

BENDERS SOKKELELEMENT L

B E N D E R S S O K K E L E L E M E N T L 5 0 0 K VA L I T E T 2 0 0

7

BENDERS SOKKELELEMENT L

BENDERS SOKKELELEMENT L

8

BENDERS SOKKELELEMENT L

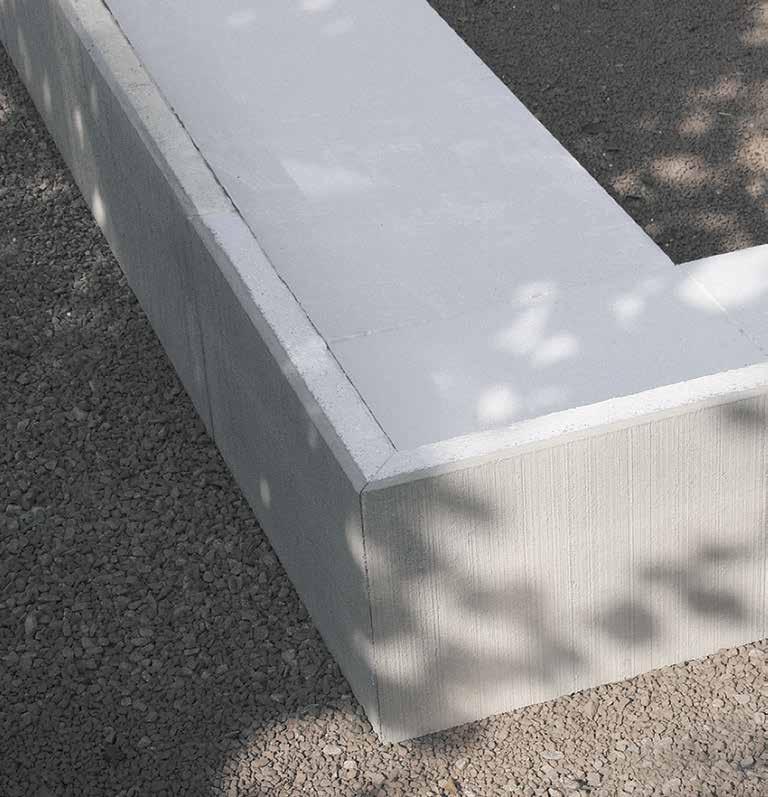

BENDERS SOKKELELEMENT L OG SOKKELELEMENT L HJØRNE

9

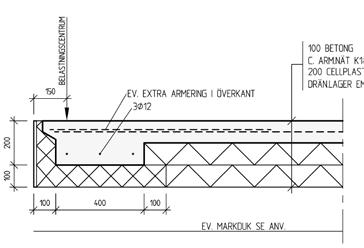

BENDERS SOKKELELEMENT L SOKKELELEMENT L300

Belastningssenter

Vårt L-element med bunnskivekvalitet 200 er vår bestselger til hytter.

100 mm Betong arm.nett K189 200 mm isopor

150

DIMENSJONERT LAST I GRENSETILLSTAND

200

Ev. ekstra armering i overkant 3 stk armeringsjern á 12 mm

100

S 80 S 200

100

S 80

100

400

Ev. fiberduk

Isopor kvalitet under k.bjelke

Armering i overkant

Grundtrykk under k.bjelke

Langtidslast

S 100

K189

30 kPa

12 kN/m

S 200

K189

60 kPa

22 kN/m

S 300

K189

85 kPa

32 kN/m

S 300

2 stk K189

90 kPa

34 kN/m

KANTBJELKEN H=200

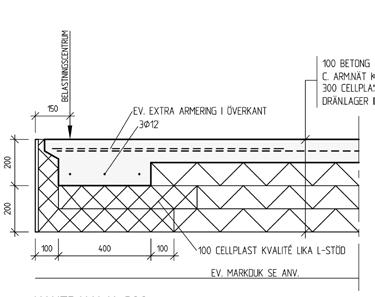

SOKKELELEMENT L400

Belastningssenter

Med Sokkelelement L kan du variere kantbjelken etter hvilke laster som er dimensjonerende.

Her viser vi et par eksempler på hvordan dette kan løses.

100 mm Betong arm.nett K189 300 mm isopor

200

S 80

200

S 200

S 80 S 80

S 200 100

400

100 Ev. fiberduk

KANTBJELKEN H=200

10

DIMENSJONERT LAST I GRENSETILLSTAND

Ev. ekstra armering i overkant 3 stk armeringsjern á 12 mm

150

Isopor kvalitet under k.bjelke

Armering i overkant

Grundtrykk under k.bjelke

Langtidslast

S 100

K189

30 kPa

14 kN/m

S 200

K189

60 kPa

26 kN/m

S 300

K189

85 kPa

30 kN/m

S 300

2 stk K189

90 kPa

37 kN/m

XPS 300

2 stk K189

140 kPa

44 kN/m

BENDERS SOKKELELEMENT L

Belastningssenter

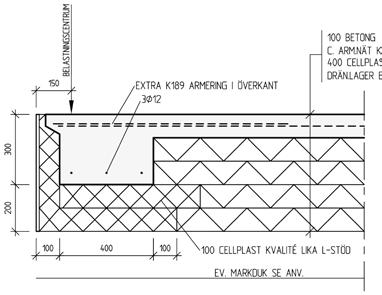

SOKKELELEMENT L500

100 mm Betong arm.nett K189 400 mm isopor Ev. ekstra armering i overkant 3 stk armeringsjern á 12 mm

150

DIMENSJONERT LAST I GRENSETILLSTAND

300

S 80 S 80

200

S 200

S 80 S 80

S 200 100

400

100 Ev. fiberduk

Isopor kvalitet under k.bjelke

Armering i overkant

Grundtrykk under k.bjelke

Langtidslast

S 100

K189

30 kPa

11 kN/m

S 200

K189

60 kPa

22 kN/m

S 300

K189

90 kPa

32 kN/m

XPS 300

K189

130 kPa

40 kN/m

XPS 300

2 stk K189

140 kPa

42 kN/m

KANTBJELKEN H=300

TABELL

Beregnet kuldebroverdi for Benders/Thermisol sokkelelementer. Beregningene gjelder for en bygning 9 x 13 m og 300 mm isolasjon i golv. Se sokkelelement L400. Verdiene er beregnet med varmeledningsevne (λ) 0,034 W/m²K i horisontal del av L-elementet og 0,038 W/m²K i vertikal del.

KONSTRUKSJON

HORISONTAL ISOLASJON MM

LINEÆRT VARMETAP W/(MK)

U-VERDI 2) GOLVKONSTRUKSJON W/(M²K)

L-element

200

0,169

0,170

L-element

100

0,223

0,191

1) Tykkelse isolasjon under kantbjelke 2) U-verdien er inkludert lineært varmetap. U-verdi for golvet uten kuldebro er 0,11W/(m²K).

Beregning av golvets U-verdi er gjort med en varmeledningsevne (λ) 0,038 W/m²K for golvisolasjonen.

11

BENDERS SOKKELELEMENT I

Perfekt for etterisolering Med Benders Sokkelelement I bygger du en sokkel med et rustikt utseende. Den børstede overflaten gir et rustikt utseende og gir ditt hus en unik sjarm. Sokkelelement I kan brukes ved tilleggsisolering eller dersom du ønsker et nytt utseende på grunnmuren.

FARGE

Grå

FORM

Sokkelelement I 600/70

1200 x 600 x 70 mm 32 stk/pall, ca 17 kg/stk

Sokkelelement I* 600/100

1200 x 600 x 100 mm 22 stk/pall, ca 17 kg/stk

Sokkelelement I* 700/100

1200 x 700 x 100 mm 11 stk/pall, ca 21 kg/stk

Sokkelelement I* 400/70

1200 x 400 x 70 mm 32 stk/pall, ca 12 kg/stk

Sokkelelement I* 800/100

1200 x 800 x 100 mm 11 stk/pall, ca 24 kg/stk

Sokkelelement I* 400/100

1200 x 400 x 100 mm 22 stk/pall, ca 12 kg/stk

Sokkelelement I* 900/100

1200 x 900 x 100 mm 11 stk/pall, ca 27 kg/stk

Produkter merket med * lagerføres ikke og det må derfor beregnes noe leveringstid.

For pris og mer info, se gjeldene prisliste eller www.benders.no

12

BENDERS SVILLEBJELKE

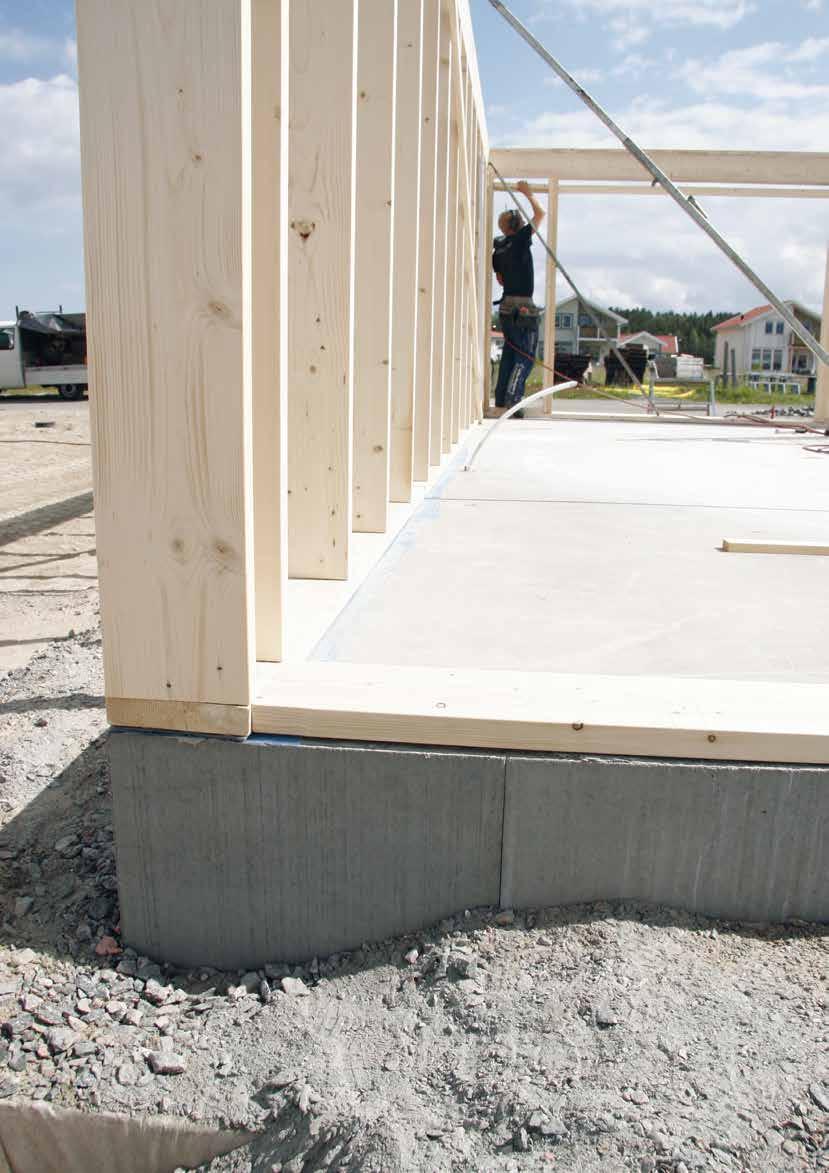

Gir tørre sviller Bruker du Svillebjelke og Sokkelelement L400 i kombinasjon til for eksempel en garasje, så får du en 10 cm høy isolert stålfiberarmert betongvegg over ferdig støpt gulv. Dette minimerer risiko for fuktskader på bunnsvillen i en veggkonstruksjon. Husk å feste svilla i betongdelen av den 140 mm tykke veggen, som vist på bilde.

Kombinasjonen Sokkelelement L400 og Svillebjelke gir en rask og effektiv byggeperiode på en ferdig avrettet og komprimert byggegrunn. Husk å montere Svillebjelken i forband med Sokkelelementene. Dette løses lettest med å starte monteringen av Svillebjelken i hjørneelementet til Sokkelelementet. Se ”Montering av Sokkelelement” for fullstendig monteringsveiledning eller på www.benders.no.

FARGE

Grå

FORM Svillebjelke Høyde 300 mm

1200 x 300 mm vekt ca 32 kg/stk

Svillebjelke Svillebjelke 400 mm

1200 x 400 mm vekt ca 44 kg/stk

13

BENDERS TILBEHØR

Tilbehøret som gjør jobben komplett Vi er nøye på at du skal få orginal tilbehør som er tilpasset våre produkter. Du finner mer informasjon om vårt tilbehør i prislisten og på vår hjemmeside.

Garasjejern Bender Garasjejern brukes til kantbeskyttelse av betongkanten på din garasjeåpning.

Elementlås Elementlås brukes ved montering av Sokkelelement under L500. Forbruk: 2 stk i hver skjøt.

Monteres i toppkant og bunnskive. Lengde 120 mm. Elementlås Maxi anbefales på elementer høyere enn 50 cm. Elementlås lagerføres.

Elementlås Maxi Brukes til sokkel over L500. Forbruk: 2 stk i hver skjøt. Monteres i toppkant og bunnskive.

25 stk/pk vekt ca 1,5 kg/pk

25 stk/pk vekt ca 1,7 kg/pk

Plastspiker 180 mm Plastspiker brukes til å binde sammen EPS-plater ved montering. Forbruk: ca. 4 stk per plate. Plastspiker lagerføres.

250 stk/pk vekt ca 2,2 kg/pk

Monteringsbeslag for Svillebjelke Monteringsbeslag som holder Svillebjelken på plass før støping. Forbruk: 1-2 stk per.

Svillebjelke. Monteringsbeslag for Svillesbjelke lagerføres.

25 stk/pk vekt ca 1,8 kg/pk

Spikerplate Spikerplate holder Sokkelelement og EPS-plater sammen når nederste lag monteres.

14

3000 x 50 x 50 mm vekt ca 10 kg/stk

100 stk/pk vekt ca 5,0 kg/pk

MONTERING AV BENDERS SOKKELELEMENT

1. Her skal bygget ditt stå!

Du har tomt og må tenke på hvilke grunnforhold og hvor mye du må isolere ditt prosjekt. Dette er avhengig av hvilke laster bygget får og hvor i landet du bygger med tanke på markisolering. Det er viktig med stabile grunnmasser, riktig isolert gulv og utvendig markisolering.

2. Utgraving og drenering.

Ditt byggeprosjekt starter med å grave ut byggegropa og fylle tilbake med pukk og grus til ønsket plant nivå. Da har du bærelag, duk og avretningslag ferdig komprimert.

Husk drenering, strøm, vann og avløp osv. som skal på riktig plass.

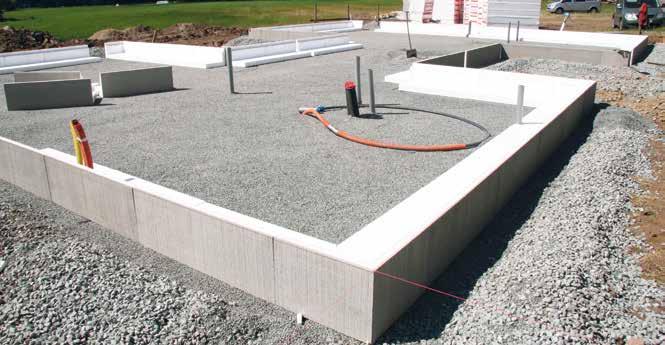

3. Start med montering av hjørnene.

Til avretningslaget brukes singel, grus eller steinmel som er lett å justere etter utsatt høyde for elementene. Plasser ut hjørneelementene først og hver nøye med diagonaler og mål, dette vil du spare mye tid på senere.

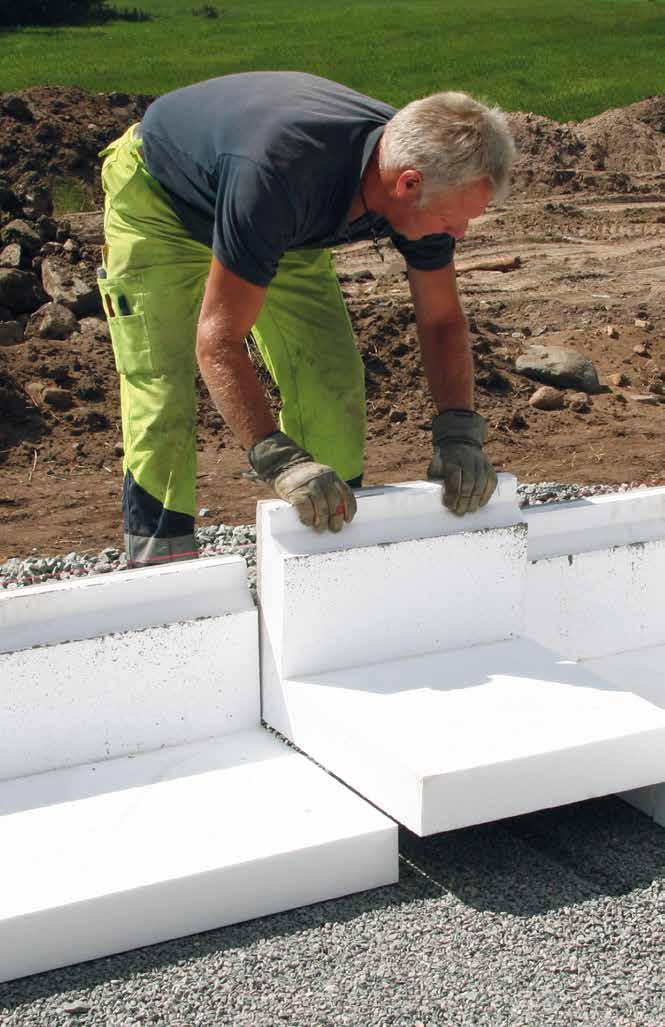

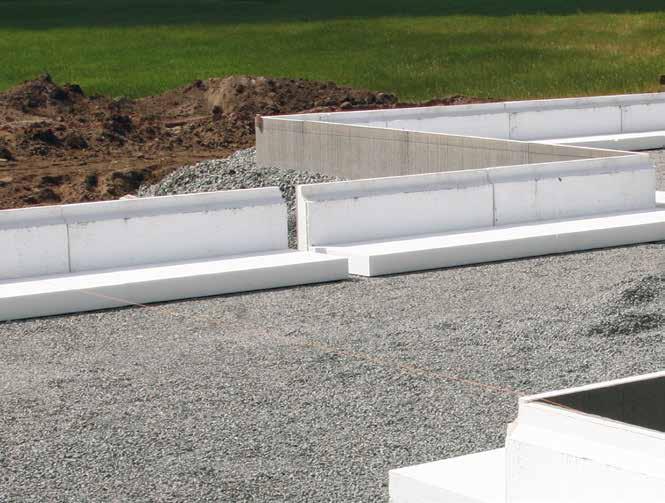

4. Legg ut sokkelelementene.

Legg ut de rette sokkelelementene etter en snor og benytt 2 stk Elementlåser i hver skjøt. Tilpass til slutt alle lengder med vinkelsliper på fiberbetongen og vanlig håndsag på EPS’en.

5. Isolasjonslag 1 Legg ut det første laget med isolasjonsplater på det ferdig avrettede underlaget. Pass på så platene ligger helt inntil hverandre og bruk gjerne Spikerplate i skjøtene mot Sokkelelementet.

6. Isolasjonslag 2 Legg ut neste lag med isolasjonsplate i forband med første lag. Bruk 2 stk Plastspiker i hver plate til forankring av lagene og i Sokkelelementenes bunnskive.

7. Isolasjonslag 3 Nå kan du først rulle ut PE-folie/radonsperre etter produsentens anvisninger. Her bestemmes også i de fleste tilfeller kantbjelkens bredde i støpen. Nå har du 30 cm med isolasjonsplater, som anbefales for varme rom.

8. Utvendig isolering og motfylling.

Etter at du nå har kontrollert diagonaler og mål, legges det ut frostsikring på utsiden av Sokkelelementene. Husk at du bruker større bredde på isolasjonen ved alle utvendige hjørner. Nå er det klart for tilbakefylling av masser rundt Sokkelelementene slik at elementene står stabilt under utstøping.

Sokkelelementene fra 500 mm til 900 mm høyde krever utvendig støtte før utstøping.

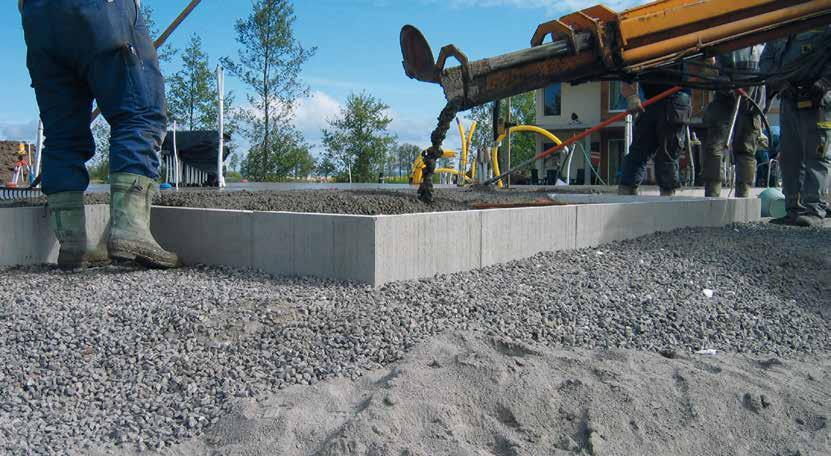

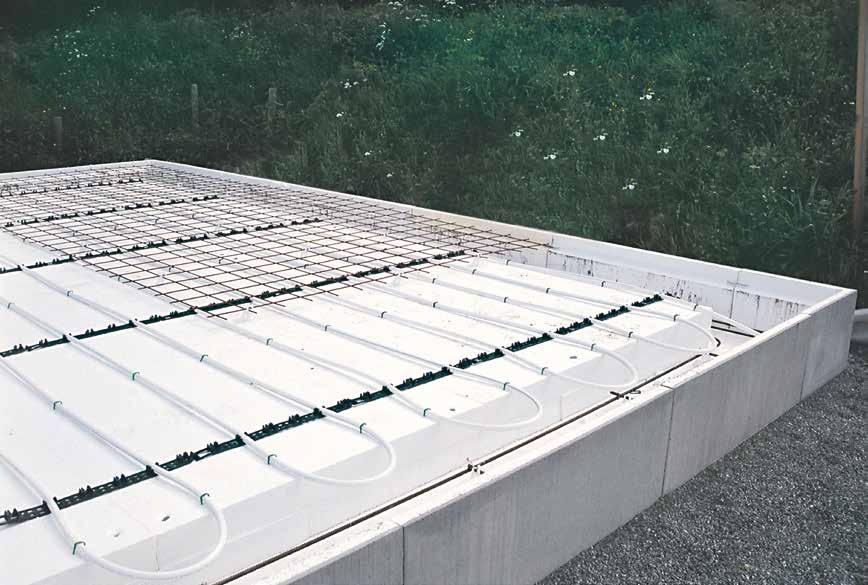

9. Armering og utstøping.

Armering av gulv og kantbjelke i betonggulvet bestemmes av belastninger fra bygget.

Nå monteres også gulvvarme og lignende.

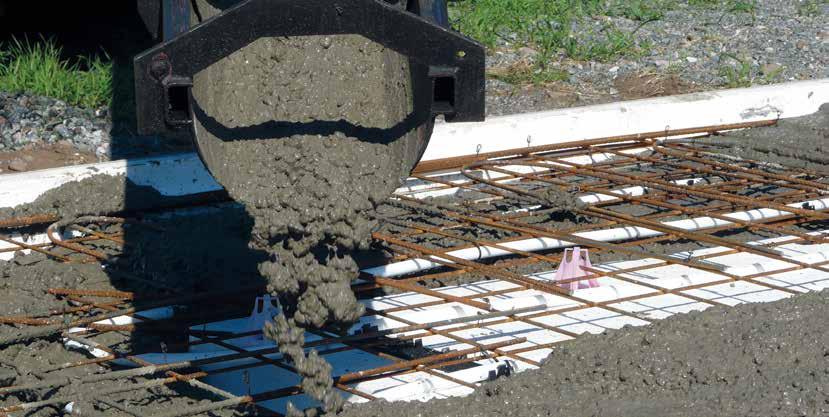

Start støpingen ved å fylle halve kantbjelken rundt hele bygget, slik at betongen gir en god støtte til Sokkelelementet. Støp deretter ferdig og vær forsiktig med vibrasjonsutstyr langs kantene. Husk rengjøring med vann på Sokkelelementenes utside, dersom det har kommet betongspill på disse.

OBS: Dette er veiledene informasjon - utførelse må alltid vurderes og gjøres ut fra de faktiske grunnforhold.

15
