ACO Garden NL by ACO Passavant

ACO Garden

De buitenverharding onderhouden in stijl AFVOERGOTEN VOOR TUIN, TERRAS EN OPRIT

ACO Garden DE BUITENVERHARDING ONDERHOUDEN IN STIJL De tuin groeide uit tot een idyllische omgeving waar we ontstressen na de zware dagtaken. We zien het als een verlengstuk van de living, liefst met zo weinig mogelijk onderhoud. Deze evolutie geeft aan waarom afvoergoten een begrip werden bij de aanleg van de buitenverharding. Ze vangen niet alleen hemelwater op, het terras reinigen wordt kinderspel met een eenvoudige aftrekker. In de tuinen landschapsarchitectuur zien we ze meer en meer voorgeschreven als stijlvol overgangselement tussen de diverse bestratingen die de moderne tuin aankleden: blauwe hardsteen, graniet, kleiklinkers, dolomiet, grind, ... Duik mee in ons verhaal! Lees aansluitend onze interessante dossiers omtrent afwatering rondom de woning. Je krijgt er ook handige plaatsings- en onderhoudstips. Dossiers vanaf pagina 35 En ACO Garden biedt nog veel meer ... Het merk staat voor totaaloplossingen voor tuin, terras en oprit inzake waterbeheer. De afvoerputjes onder het waterkraantje volgen het roosterdesign van de goten. Je kan er makkelijk een emmer kuiswater in kwijt. In de afwaterende vloermat voor de deurmond trek je dan weer het kuiswater van binnen af. Deze productconcepten worden aangesloten op de vuilwaterriolering. Afvoerputten, paginaâ€™s: 14 | 18 | 19 | 24 | 32 Afwaterende vloermat, pagina: 49 Onderhoud en kuisgemak zijn een rode draad in het verhaal, al is ACO met oog voor de klimaatverandering ook de voortrekker 2

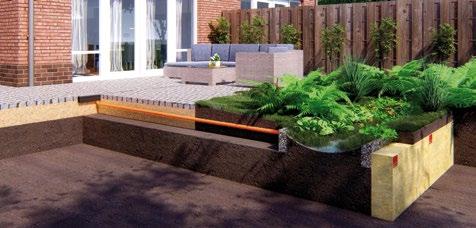

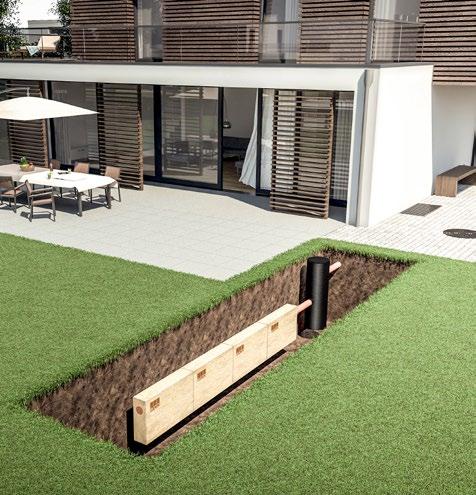

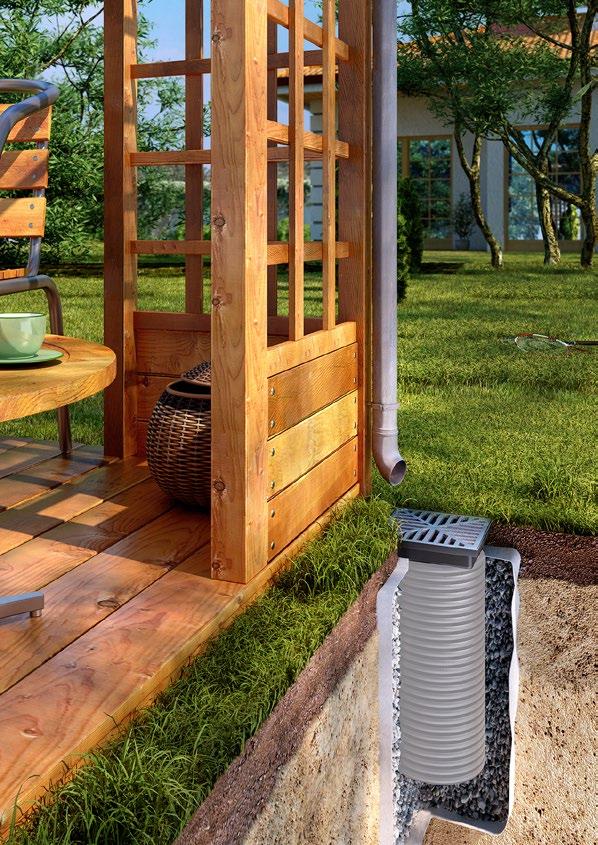

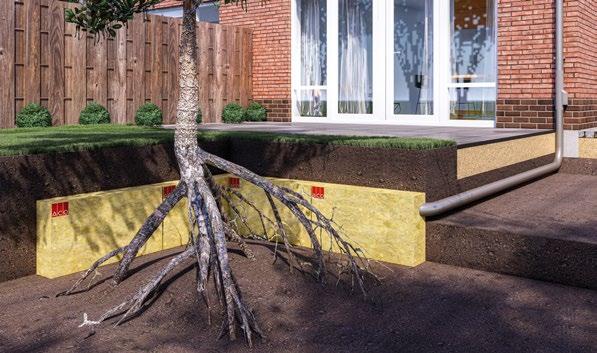

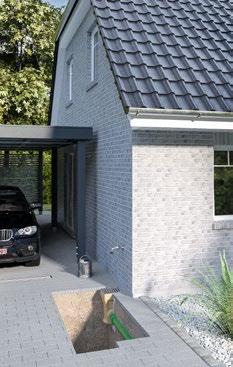

in het slim omgaan met regenwater. In steun van de overheid promoten wij de aanleg van infiltratieblokken en infiltratiekratten die op maat van de tuin ontwikkeld werden. Ze ontlasten de riolering door het water ter plaatse in de ondergrond te laten infiltreren. Voor boven de inspectieschachten en de waterput hebben we dan weer esthetische tegeldeksels en klinkerdeksels. Ze vormen een meerwaarde in elke verharde oppervlakte. Voor de zones met een waterdoorlatende verharding belooft ACO jou alvast een vaste voet op grind dankzij de grindstabilisatiematten. En dankzij de grasdallen bekom je een extra parkeerplaats in het grasperk voor het huis. Laat je verleiden door het aanbod! Totaaloplossingen vanaf pagina 46

INSPIRATIE NODIG? Laat je inspireren op www.acogarden.be En stuur ons nadien zelf digitale fotoâ€™s van jouw tuinproject!

AFVOERGOTEN VOOR TUIN, TERRAS EN OPRIT Euroline is wereldwijd de meest verkochte tuingoot en wordt in BelgiÃ« gecommercialiseerd met een uitgebreid aantal roosterdesigns. De onderbouw is 6 cm of 10 cm hoog, afhankelijk van de inbouwsituatie. Er zijn 6 roostertypes.

Traditioneel tot trendy

EUROLINE INOX | Pure klasse

EUROLINE GALVA | Traditioneel

EUROLINE GIETIJZER | Rustiek

EUROLINE ANTRACIET | Stijlvol in elke verharding

EUROLINE NATURAL GREY | Een lichte grijstint

In harmonie

EUROLINE SHADOW GREY | Een donkere grijstint

Discreet

3 15

EUROLINE HARMONY | In de kleur van het buitenschrijnwerk

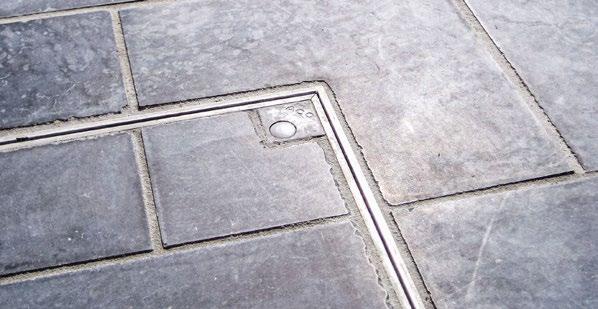

EUROLINE DISCREET INOX | Pure klasse in zijn meest discrete vorm

Over klasse gesproken ... Roosters in de kleur van

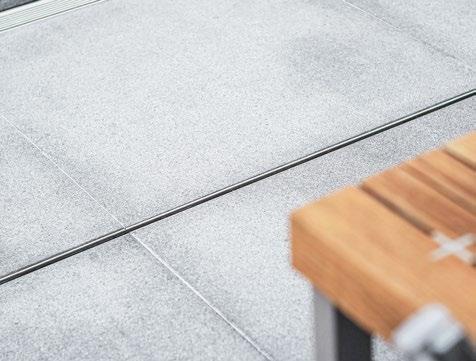

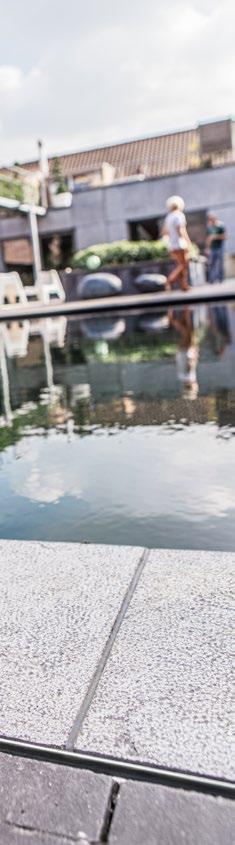

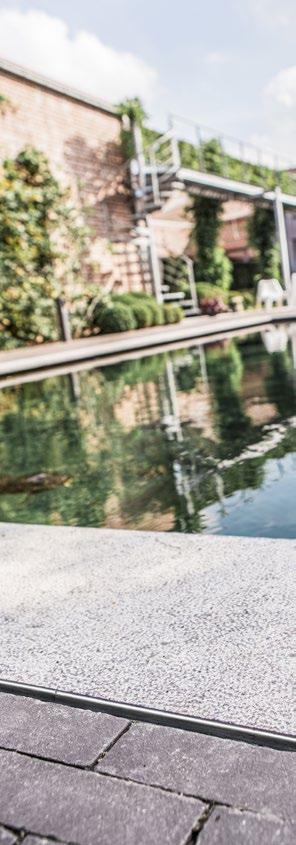

Verkies je eerder een discrete afwatering zonder zichtbare

het buitenschrijnwerk en in harmonie met moderne

roosters, dan bieden sleufgoten de oplossing! De Euroline

verhardingen. Het gegalvaniseerd rooster en het gietijzeren

goten garanderen opnieuw een stabiele onderbouw.

rooster zijn hoogwaardig gepoederlakt in 7 RAL-kleuren.

De Discreet opzetstukken geven dan weer vorm aan

Ze zijn los verkrijgbaar of op de Euroline goot met hoogte

de visueel verfijnde inloopsleuf. Dankzij uitgekiende

10 cm. Andere kleuren en aanbod met goothoogte 6 cm

productieprocessen kan ACO deze Discreet standaard

op aanvraag.

in inox aanbieden, levenslange topkwaliteit aan een betaalbare prijs. Toegangsluiken houden het geheel perfect onderhoudsvriendelijk. Deze afvoergoot kan ook perfect aangelegd worden als overloop van het buitenzwembad.

Functioneel In 90 % van de tuinen voert de familie Euroline afvoergoten het water van de verharding af. Alleen vragen sommige tuinen extra functionaliteiten, zoals een hogere belastingsklasse, roosters met een grotere inloopcapaciteit, afvoergoten met een ingebouwde helling, ...

GALA-G100 | Functionaliteit troef

HOMELINE | Functionaliteit troef in zijn meest discrete vorm

LARGE | Een maatje meer

MULTIDRAIN | Voor het zwaardere werk

Een grote afwaterings-

Deze sleufgoot heeft een

Op plaatsen waar de

Heb je een loods langs het

capaciteit, al dan niet met

belastingsklasse B 125 kN

inloopen afvoercapaciteit

huis en rijd je op de oprit

ingebouwde helling en

met meer mogelijkheden

groter moeten zijn, bij

met een tractor? Of wens

keuze uit diverse roosters

naar toegang en dankzij

hellende oppervlakten en

je een gootlijn berijdbaar

van belastingsklasse A 15 kN

de Gala-G100 goten

ondergrondse garages,

door een vrachtwagen?

tot en met C 250 kN.

is een onderbouw met

gebruikt men de Large.

Multidrain is er voor dit

Hoeken of gootlijnen in T

ingebouwde helling

3 roostertypes met

zwaardere werk tot en met

of X zijn makkelijk aan te

mogelijk. Hoeken of

belastingsklasse B 125 kN.

belastingsklasse

leggen.

gootlijnen in T of X zijn makkelijk aan te leggen.

D 400 kN.

TRADITIONEEL TOT TRENDY

De Euroline afvoergoot met verzinkt rooster zet de standaard in het assortiment tuingoten. En de lat ligt meteen hoog, want het moderne roosterdesign mag gezien worden en de plaatsingsvoordelen zijn ongezien. Het inox lengtestaafrooster straalt pure klasse uit, terwijl het gietijzeren rooster eerder de klassieke tuin mee inkleedt. Supertrendy is de uitvoering met een antraciete luxe-coating die perfect in balans ligt met de donkere accenten in kleiklinkers en natuursteen. Met de nieuwste Euroline Natural & Shadow Grey kan je dan weer inspelen op de vele modieuze grijstinten in het hedendaagse tegelaanbod. Bewonder ze hier en maak dus een keuze uit â€˜Traditioneel tot trendyâ€™! En trek vervolgens het roosterdesign ook onder het kraantje door!

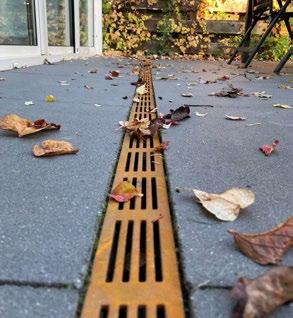

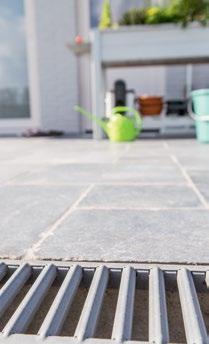

Euroline Galva | Traditioneel Het Euroline Galva rooster vinden we in de meeste Belgische tuinen terug. De naam ‘Galva’ verwijst naar het gebruikte materiaal, zijnde verzinkt staal dat in de aannemerswereld gegalvaniseerd staal wordt genoemd. Naar prijs-kwaliteit maak je hiermee een goede keuze. We zien het als het traditionele rooster voor de afwatering van een terras, een oprit of een tuinpad. Daarom is dit het ideale roostertype om ons tuinafwateringsverhaal te starten. Strak design met efficiënte inloopcapaciteit De ‘Galva’ mogen we evenwel niet als te standaard aanzien, want uiteindelijk is dit kwaliteitsrooster geplaatst op de Euroline polyesterbetonnen afvoergoot en houdt het vandaag een strak modern design aan met een efficiënte waterinloopcapaciteit. De goten zijn beschikbaar in hoogte 10 cm en 6 cm voor wie een beperkte inbouwhoogte heeft. De opvangcapaciteit is hiermee gegarandeerd voor terrassen.

EUROLINE GALVA, afvoergoot met perfect vrije doorlaat dankzij het schroefloos verankerd, esthetisch sleufrooster uit verzinkt staal, klasse A 15 kN Product

Bouwbreedte Bouwhoogte cm cm

Art. nr.

STANDAARD

Euroline 100 Galva Afvoergoot 100 cm

11,8

9,7

38700

Afvoergoot 50 cm

11,8

9,7

38702

Afvoergoot 100 cm met ingegoten uitloopopening ø 110 mm, PVC

11,8

9,7

38701

Zandvanger 50 cm

11,8

30,0

38703

Afvoergoot 100 cm

11,8

5,7

416922

Afvoergoot 100 cm met ingegoten uitloopopening ø 110 mm, PVC

11,8

5,7

416923

LAAG

Euroline 60 Galva

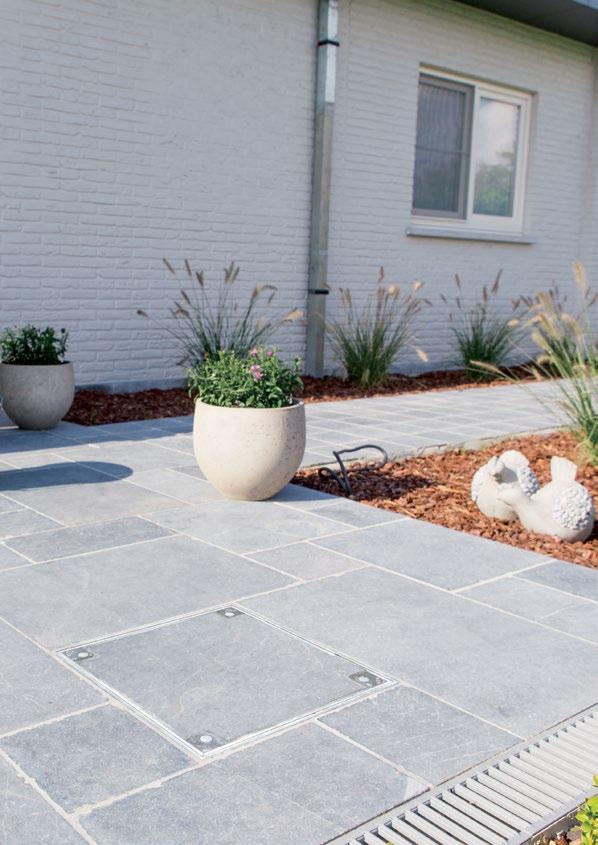

Voor opvang regenwater tot kuisgemak De aandacht van ACO voor de esthetische afwerking ligt in lijn met het groeiend belang van tuindesign. Weet bovendien dat rondom de woning steeds meer en meer gootlijnen terug te vinden zijn, elk met een aparte reden of functie. Meestal ligt de afwatering weg van het huis, naar de tuin toe. Regenwater opvangen is de initiële basistaak. Nu legt men een gootlijn evenwel ook over de breedte van het terras of de lengte van een tuinpad om snel en efficiënt kuiswater op te vangen. Onderhoudsgemak staat voorop. En het gaat nog verder ...

Stapvoets verkeer personenwagens Euroline afvoergoten met ‘Galva’ rooster zien we vaak voor de sectionaalpoort van de garage, al dan Architectonisch stijlelement in de bestrating of tegen de gevel

niet met dorpel, of onder de carport. Ze kunnen perfect geïntegreerd worden in de oprit van een particuliere

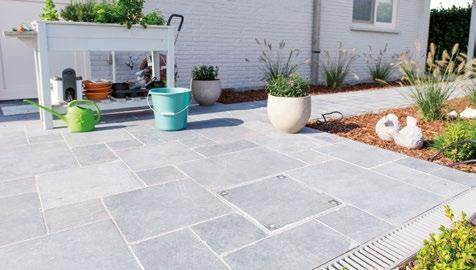

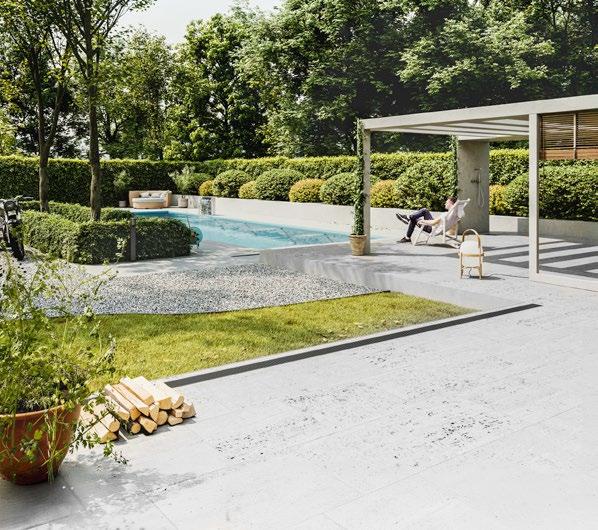

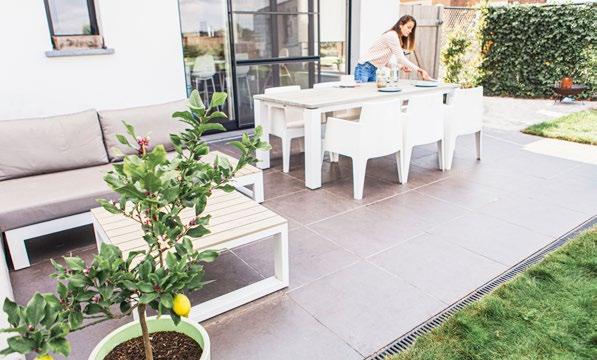

In moderne tuinen zie je tegenwoordig

woning met stapvoets verkeer van

diverse bestratingen gecombineerd,

personenwagens. In de katern ‘In

van kleiklinkers met blauwe steen tot

harmonie’ zien we trouwens dat

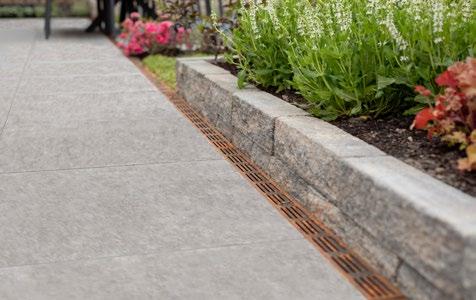

granietsteen met grind. De goten

ACO roosters in de kleur van het

zorgen voor een stijlvolle overgang.

buitenschrijnwerk aanbiedt.

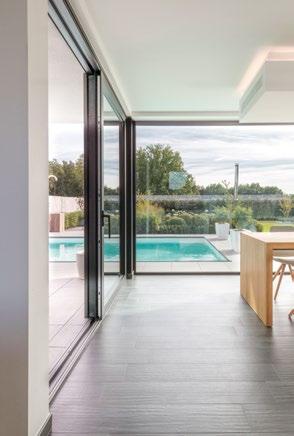

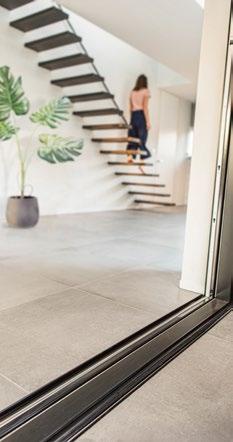

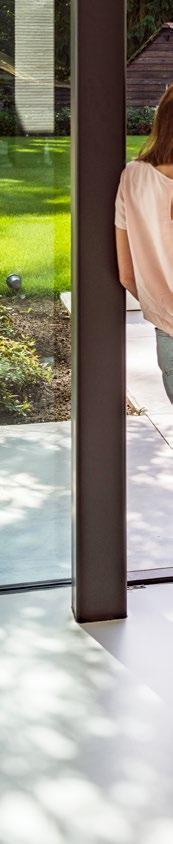

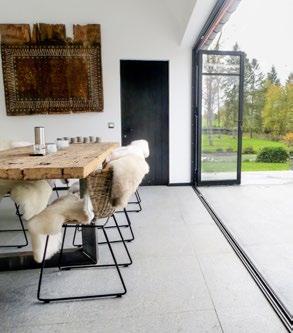

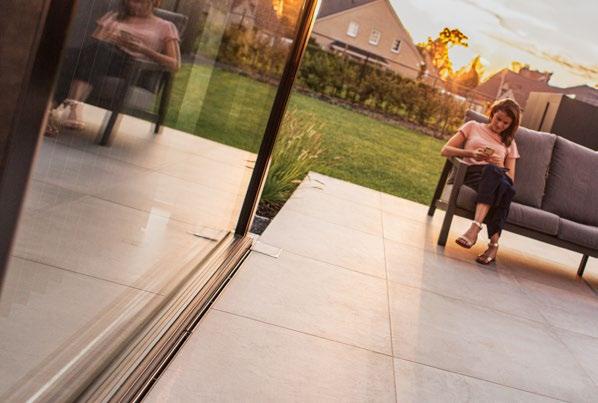

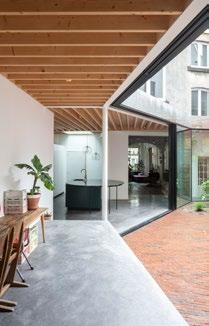

De architectuur brengt goten ook meer en meer tegen muren en glasgevels. Het leven buiten vergroeit

ONBEGRENSD TOEPASBAAR RONDOM DE WONING

met het leven binnen. De living gaat

in terras | in oprit |

voortaan zonder vervelende opstapjes

tegen glasgevel | langs

over in het terras. Slagregen wordt

tuinpad | als overgang

opgevangen door de modulair,

tussen bloemperk en verharding

vloeistofdicht ingebouwde Euroline

| als overgang tussen diverse

afvoergoten.

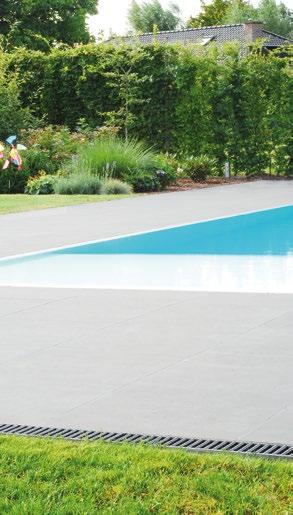

bestratingen | ... | als overloop

A 15

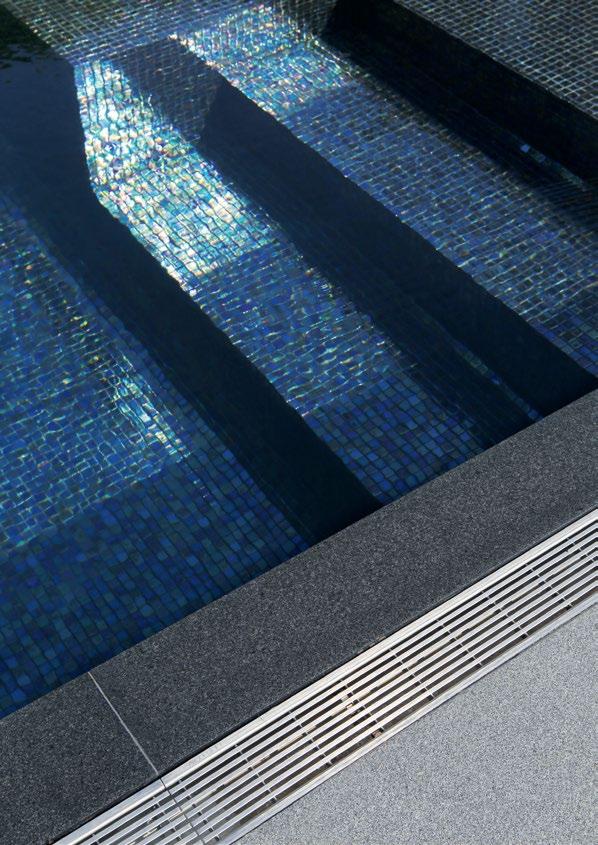

buitenzwembad, gebruik ‘Inox’

TECHNISCHE & ALGEMENE SPECIFICATIES CE-label | EN 1433 | belastingsklasse A 15 kN | lastenboekteksten, technische tekeningen, film, DOP-certificaat: www.acogarden.be Euroline technisch doorgelicht, pagina 36 | handige toebehoren tot het bekomen van een vloestofdichte gootlijn, pagina 36 | inbouw roostergoten, pagina 37 | handige onderhoudstips afvoergoten, pagina 42 | trek het roosterdesign onder het kraantje door, pagina 14 | dossiers vanaf pagina 35

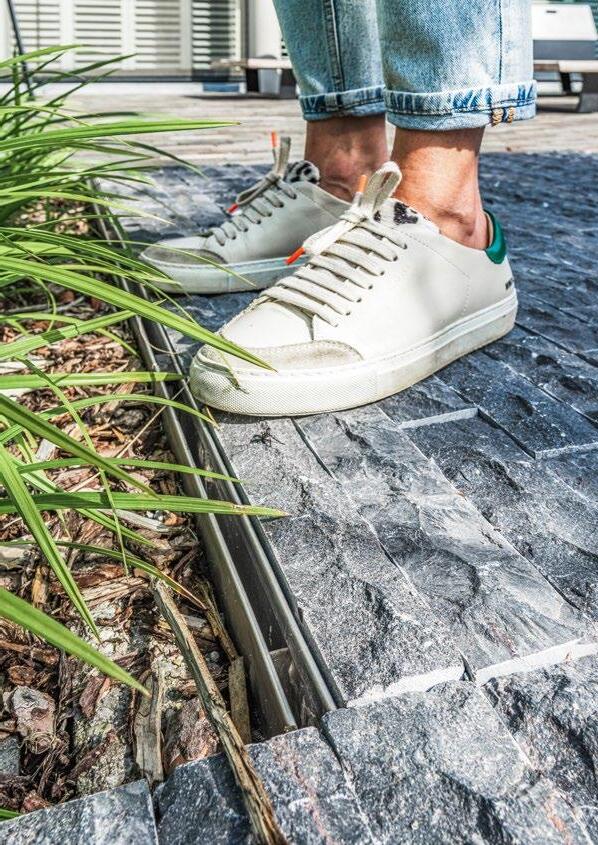

Euroline Inox | Pure klasse In navolging van de ‘Galva’ is deze Euroline Inox onbegrensd toepasbaar in de tuin. Het visuele effect dat gecreëerd wordt door de lengtestaven straalt pure klasse uit! Het geborsteld roestvrij staal AISI 304, lees voortaan inox, is een echte meerwaarde voor de tuin en garandeert duurzaamheid doorheen de jaren. In een stijlvol terras investeer je nu éénmaal niet elk jaar!

Accentueert jouw stijlvol gekozen verharding Het ‘Inox’ lengtestaafrooster is bijzonder geliefd in terrassen met granietsteen en blauwe hardsteen. Al zien we een trend waarbij het rooster gebruikt wordt als overgangselement tussen 2 moderne bestratingstypes, zoals kleiklinkers en hardsteen, of zelfs met fijn, 8

waterdoorlatend basalt of dolomiet langs één zijde. De geborstelde oppervlaktebehandeling geeft het inox een cachet van klasse, naar de naturel van een buitenomgeving.

ONBEGRENSD TOEPASBAAR RONDOM DE WONING in terras | in oprit | tegen glasgevel | langs tuinpad | als overgang

A 15

tussen bloemperk en verharding | als overgang tussen diverse bestratingen | als overloop buitenzwembad | ...

Binnenkant niet zichtbaar De stevige roosterstructuur is zo opgebouwd dat de binnenkant van het gootelement niet zichtbaar is en dat de inloopcapaciteit tegelijkertijd hoog blijft. Een ander voordeel is dat bladeren, grind en andere (vuil)deeltjes niet in de onderliggende goot vallen en zo de doorstroming gaan bemoeilijken. Euroline gootelementen bieden de onderbouw in hoogte 10 cm en 6 cm voor wie een beperkte inbouwhoogte heeft. Rond het buitenzwembad We hoeven je niet te vertellen dat dit ‘Inox’ lengtestaafrooster ook veelvuldig geplaatst wordt als overloop van het zwembad. Ons dossier ‘Wellness. Designafwatering rond zwembaden’ brengt dit mooi in beeld. Door de fijne structuur is het rooster trouwens perfect blootsvoets te belopen.

EUROLINE INOX, afvoergoot met perfect vrije doorlaat dankzij het schroefloos verankerd, esthetisch lengtestaafrooster uit inox, klasse A 15 kN Product

Bouwbreedte Bouwhoogte cm cm

Art. nr.

STANDAARD

Euroline 100 Inox Afvoergoot 100 cm

11,8

9,8

407397

Afvoergoot 50 cm

11,8

9,8

407399

Afvoergoot 100 cm met ingegoten uitloopopening ø 110 mm, PVC

11,8

9,8

407396

Zandvanger 50 cm

11,8

30,1

407400

Afvoergoot 100 cm

11,8

5,8

416928

Afvoergoot 100 cm met ingegoten uitloopopening ø 110 mm, PVC

11,8

5,8

416929

LAAG

Euroline 60 Inox

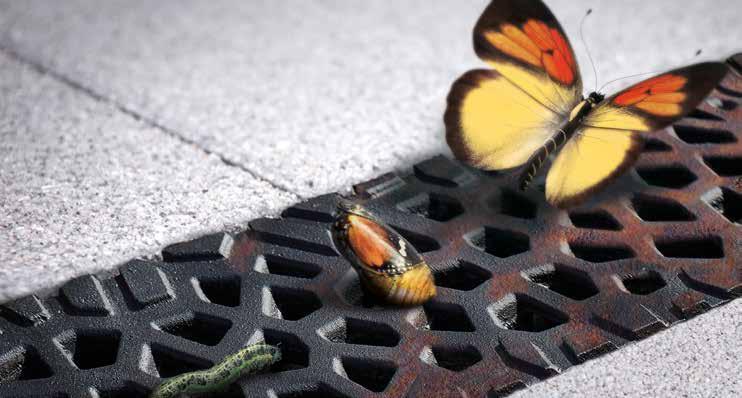

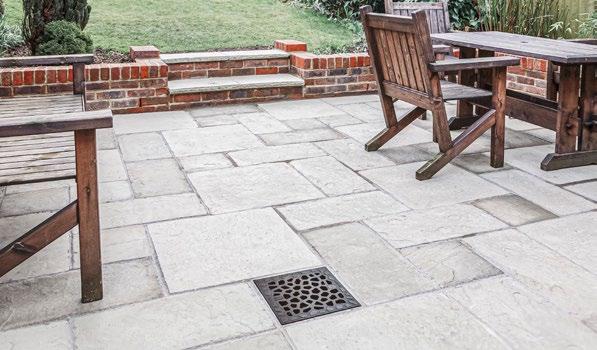

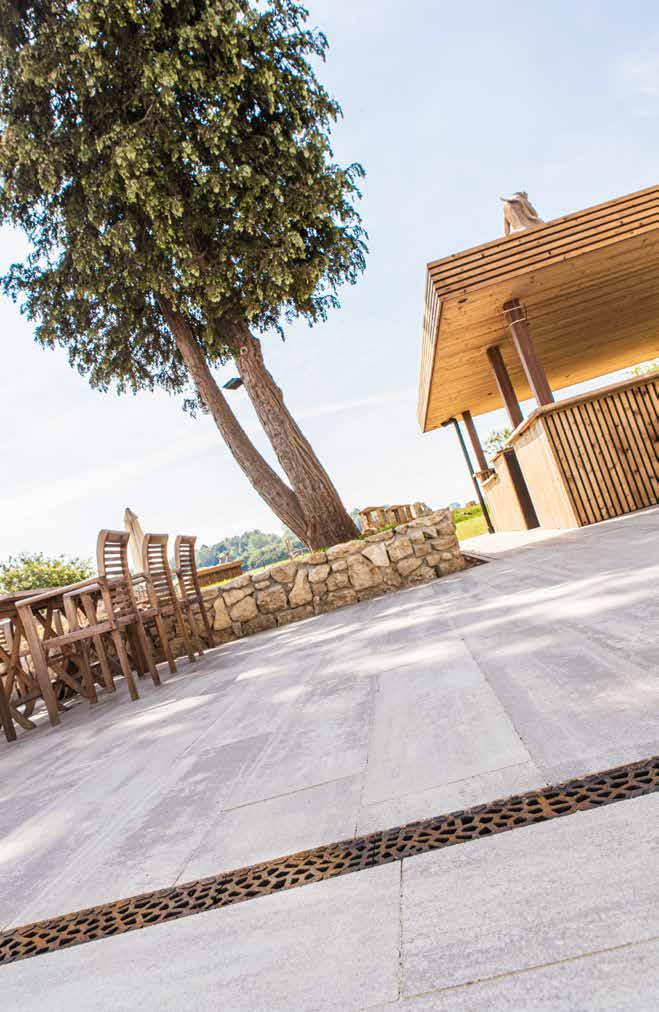

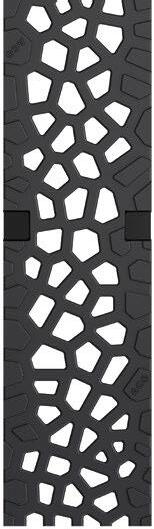

Euroline Gietijzer | Rustiek Gietijzer is een stevig, sterk materiaal waaruit men al decennia lang roosters giet. Toch blijft het gegeerd, zeker op locaties met een iets zwaardere verkeersbelasting. Al kiest men het soms enkel en alleen voor de rustieke uitstraling. Initieel zwartgrijs Gietijzer is initieel zwartgrijs en krijgt na verloop van tijd een oxydatielaag aan de oppervlakte, zeker op die plaatsen waar er geen wagens rijden. Dat is een volledig natuurlijk, beschermend proces. In de volksmond zegt men dat ze aan het roesten zijn, maar kwaliteitsvol gietijzer zal niet echt roesten. Zeker bij gerenoveerde boerderijen of bij nieuwbouw in een klassieke stijl kiezen architect, bouwheer en aannemer voor dit rooster. Klassieke bestratingen, zoals kasseien,

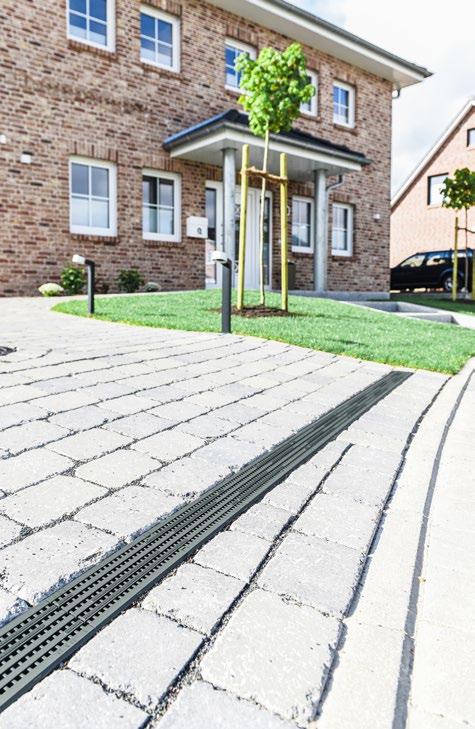

In de oprit, voor de garagepoort of onder de carport

zie je dan ook vaak terugkomen.

In combinatie met de Euroline goot,

Let ook op de golvende lijn die zich op

onderbouw 6 cm of 10 cm, is dit

de roosters doortrekt.

‘Gietijzer’ rooster uitermate geschikt voor opritten, parkings en plaatsen toegankelijk voor personenwagens aan

ONBEGRENSD TOEPASBAAR RONDOM DE WONING in terras | in oprit | tegen glasgevel | langs tuinpad | als overgang

B 125 kN. Hou je niet van de oxydatielaag, al dan niet door de overrijdende banden ‘gepolierd’, maar

B 125

tussen bloemperk en verharding | als overgang tussen diverse bestratingen | ... | als overloop buitenzwembad, gebruik ‘Inox’

wel van het specifieke roosterdesign? Kies dan binnen onze reeks Euroline Harmony voor dit rooster met gepoederlakte coating. Dit kan dus perfect in de RAL-kleur van jouw garagepoort of carport.

EUROLINE GIETIJZER, afvoergoot met perfect vrije doorlaat dankzij het schroefloos verankerd, esthetisch sleufrooster uit gietijzer, klasse B 125 kN Product

Bouwbreedte Bouwhoogte cm cm

Art. nr.

STANDAARD

Euroline 100 Gietijzer Afvoergoot 100 cm

11,8

10,0

38705

Afvoergoot 50 cm

11,8

10,0

38707

Afvoergoot 100 cm met ingegoten uitloopopening ø 110 mm, PVC

11,8

10,0

38706

Zandvanger 50 cm

11,8

30,3

38708

Afvoergoot 100 cm

11,8

6,0

416926

Afvoergoot 100 cm met ingegoten uitloopopening ø 110 mm, PVC

11,8

6,0

416927

Euroline 60 Gietijzer LAAG

matige snelheid, belastingsklasse

TECHNISCHE & ALGEMENE SPECIFICATIES CE-label | EN 1433 | belastingsklasse B 125 kN | lastenboekteksten, technische tekeningen, film, DOP-certificaat: www.acogarden.be Euroline technisch doorgelicht, pagina 36 | handige toebehoren tot het bekomen van een vloestofdichte gootlijn, pagina 36 | inbouw roostergoten, pagina 37 | handige onderhoudstips afvoergoten, pagina 42 | trek het roosterdesign onder het kraantje door, pagina 14 | dossiers vanaf pagina 35

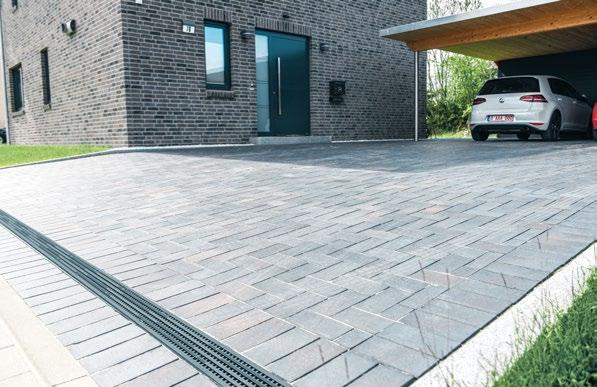

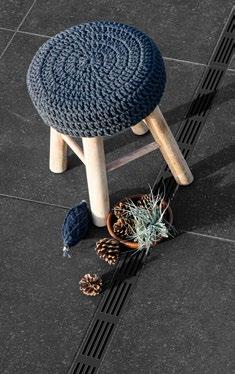

Euroline Antraciet | Stijlvol in elke verharding Ter inrichting van de buitenomgeving

Inspiratie voor meer

zijn er vandaag tegels, klinkers en stenen in een ongezien aantal vormen

Het ‘Antraciet’ rooster inspireerde ons

en kleuren. Design staat voorop.

voor het ‘Harmony’ assortiment.

ACO wil hier innovatief op inspelen

Met deze waaier van RAL-kleuren werkt

en brengt daarom het traditionele,

men naar het buitenschrijnwerk toe of

verzinkte rooster in een ‘Antraciet’

men stemt een tint af op de gekozen

uitvoering. We stemden in de markt

moderne verharding. ‘Antraciet’ staat

af welke kleur het meest gekozen zou

sowieso mooi in elke tuin, aan jou om

worden in functie van het hedendaags

er stijlvol mee om te gaan.

aanbod bestratingen. In balans of de ééntonigheid doorbrekend De hoogwaardige, antraciete luxecoating ligt perfect in balans met de donkere accenten in kleiklinkers en natuursteen. Of het doorbreekt juist de ééntonigheid in een verharding, zo oogt dit rooster bijvoorbeeld ook mooi in beige of gele kleiklinkers. We zien

ONBEGRENSD TOEPASBAAR RONDOM DE WONING in terras | in oprit | tegen glasgevel | langs tuinpad | als overgang

A 15

tussen bloemperk en verharding | als overgang tussen diverse bestratingen | ... | als overloop buitenzwembad, gebruik ‘Inox’

anderzijds ook een algemene tendens naar het gecombineerd gebruik van diverse bestratingen in een tuin of terras. Deze gootlijn met ‘Antraciet’ rooster doet dan dienst als stijlvolle overgang. Let ook op de speciale pixel

Strak design met efficiënte inloopcapaciteit

in onze uitmuntende coating.

Het ‘Antraciet’ rooster houdt een strak modern design aan met een efficiënte waterinloopcapaciteit. Euroline gootelementen bieden de onderbouw in hoogte 10 cm en 6 cm voor wie een beperkte inbouwhoogte heeft. De opvangcapaciteit is hiermee gegarandeerd voor terrassen. EUROLINE ANTRACIET, afvoergoot met perfect vrije doorlaat dankzij het schroefloos verankerd, esthetisch sleufrooster uit verzinkt staal, antraciet gepoederlakt, klasse A 15 kN Product

Bouwbreedte Bouwhoogte cm cm

Art. nr.

STANDAARD

Euroline 100 Antraciet Afvoergoot 100 cm

11,8

9,7

409972

Afvoergoot 50 cm

11,8

9,7

409974

Afvoergoot 100 cm met ingegoten uitloopopening ø 110 mm, PVC

11,8

9,7

409973

Zandvanger 50 cm

11,8

30,0

409975

Afvoergoot 100 cm

11,8

5,7

416924

Afvoergoot 100 cm met ingegoten uitloopopening ø 110 mm, PVC

11,8

5,7

416925

LAAG

Euroline 60 Antraciet

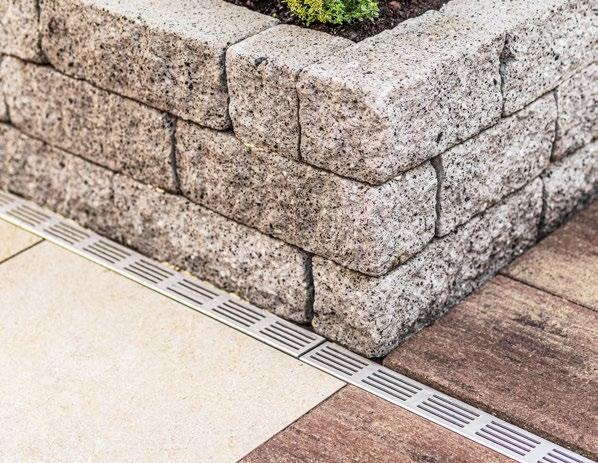

Euroline Natural & Shadow Grey | Roosters in een lichte of een iets donkerdere grijstint In de kijker Fabrikanten brengen tegels, klinkers en stenen in tal van formaten en kleuren voor gecombineerd gebruik in eenzelfde tuin. Nieuwe productietechnieken brengen verrassende kleurschakeringen in een ruw of een glad oppervlak. Je kan wel zeggen dat grijstinten overheersen, vaak met een vrij naturel matte aanblik. Vanuit deze context brengt ACO vandaag de Euroline afvoergoot met ‘Natural Grey‘ en ‘Shadow Grey‘ roosters.

Ga je voor grijs met een lichte textuur, kies dan voor de Euroline Natural Grey!

De gegalvaniseerde Euroline rooster met een modern strak design biedt nogmaals de basis en wordt kwalitatief gepoedercoat. Omdat een monotone grijstint niet echt oogt in de buitenverharding, opteerden we voor een revolutionaire structuurcoating.

ONBEGRENSD TOEPASBAAR RONDOM DE WONING

Dit keer niet door een metaalpixel in te brengen zoals bij de Euroline

in terras | in oprit | tegen glasgevel | langs tuinpad | als overgang

Antraciet, maar door de grijze A 15

basiskleur kwalitatief te mengen met

tussen bloemperk en verharding

respectievelijk een witte en een zwarte

| als overgang tussen diverse

kleur.

bestratingen | ... | als overloop buitenzwembad, gebruik ‘Inox’

Ga je voor grijs met een iets meer donkere textuur, wij noemen het een schaduwperspectief, kies dan voor de Euroline Shadow Grey!

EUROLINE NATURAL GREY, afvoergoot met perfect vrije doorlaat dankzij het schroefloos verankerd, esthetisch sleufrooster uit verzinkt staal, natural grey gepoederlakt, klasse A 15 kN Product

Bouwbreedte Bouwhoogte cm cm

Art. nr.

STANDAARD

Euroline 100 Natural Grey Afvoergoot 100 cm

11,8

9,7

445322

Afvoergoot 50 cm

11,8

9,7

445324

Afvoergoot 100 cm met ingegoten uitloopopening ø 110 mm, PVC

11,8

9,7

445323

Zandvanger 50 cm

11,8

30,0

445325

Afvoergoot 100 cm

11,8

5,7

445326

Afvoergoot 100 cm met ingegoten uitloopopening ø 110 mm, PVC

11,8

5,7

445327

LAAG

Euroline 60 Natural Grey

EUROLINE SHADOW GREY, afvoergoot met perfect vrije doorlaat dankzij het schroefloos verankerd, esthetisch sleufrooster uit verzinkt staal, shadow grey gepoederlakt, klasse A 15 kN Product

Bouwbreedte Bouwhoogte cm cm

Art. nr.

STANDAARD

Euroline 100 Shadow Grey Afvoergoot 100 cm

11,8

9,7

445357

Afvoergoot 50 cm

11,8

9,7

445359

Afvoergoot 100 cm met ingegoten uitloopopening ø 110 mm, PVC

11,8

9,7

445358

Zandvanger 50 cm

11,8

30,0

445360

Afvoergoot 100 cm

11,8

5,7

445361

Afvoergoot 100 cm met ingegoten uitloopopening ø 110 mm, PVC

11,8

5,7

445362

LAAG

Euroline 60 Shadow Grey

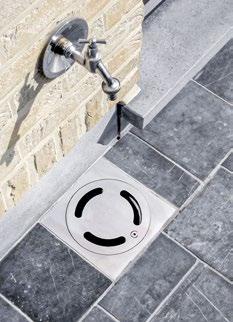

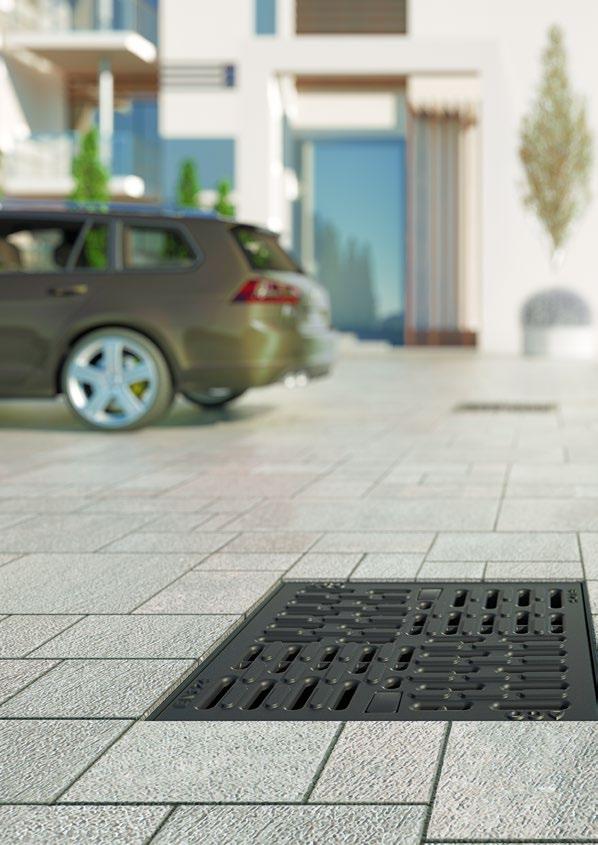

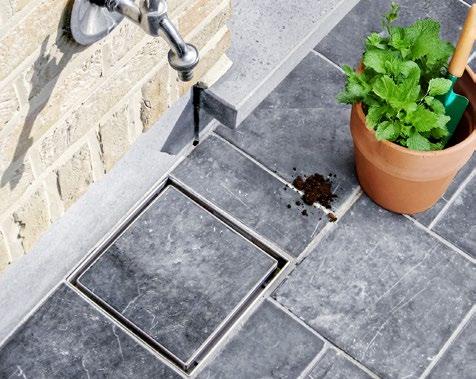

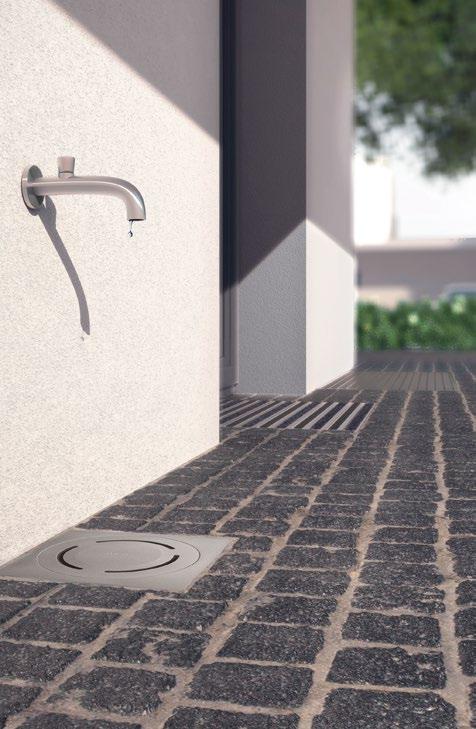

Gallo | Trek het roosterdesign onder het kraantje door Gallo staat voor puntafwatering in de buitenverharding. Vele huizen hebben

Gallo Galva | Traditioneel

een waterkraantje aan de achterdeur, het is dan praktisch als er een afvoer onder komt te staan.

Euroline roostergoten hand in hand met een Gallo afvoerput

Gallo Inox | Pure klasse

Vandaag biedt Gallo diverse roostertypes aan, al dan niet met 2

een oprand die mooi aansluit op de gekozen buitenverharding. Het rooster verbergt een uitgekiende afvoerput uit polyesterbeton, voorzien

Gallo Gietijzer | Rustiek

van een uitneembaar stankslot en een vuilvangemmer uit kunststof. Er is aldus geen geurhinder uit de

riolering en vuildeeltjes worden perfect opgevangen. Het roosterdesign valt perfect af te stemmen op dat van de Euroline afvoergoten van

Gallo Antraciet | Stijlvol in elke verharding

6 en 10 cm hoog, die elders in de buitenverharding geplaatst worden.

Graag tonen we dit even.

Gallo Natural Grey | Een lichte grijstint

ONBEGRENSD TOEPASBAAR RONDOM DE WONING

onder het waterkraantje tegen de gevel | in terras | in oprit | in tuinpad | ...

A 15

Gallo Shadow Grey | Een donkere grijstint

14 6

GALLO, vloerafvoerput uit polyesterbeton, horizontale uitloop, klasse A 15 kN Product

Bouwlengte Bouwbreedte Bouwhoogte cm cm cm

Uitloop Ă¸ mm

Art. nr.

Met sleufrooster uit verzinkt staal

25,0

35,0

110

01581

Met oprand en lengtestaafrooster uit inox

25,8

36,4

110

37185

Met sleufrooster uit gietijzer

25,0

36,0

110

01552

Met sleufrooster uit verzinkt staal, antraciet gepoederlakt

25,0

35,0

110

P1581

Met sleufrooster uit verzinkt staal, natural grey gepoederlakt

25,0

35,0

110

NG1581

Met sleufrooster uit verzinkt staal, shadow grey gepoederlakt

25,0

35,0

110

SG1581

TECHNISCHE & ALGEMENE SPECIFICATIES CE-label | EN 124 | belastingsklasse A 15 kN | lastenboekteksten, technische tekeningen, film, DOP-certificaat: www.acogarden.be inbouw Gallo afvoerput onder het kraantje, pagina 39

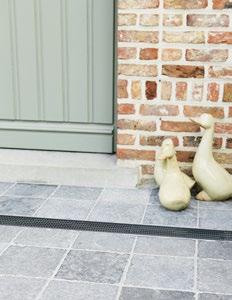

IN HARMONIE

De kwaliteitsvol gepoederlakte designroosters integreren zich harmonieus in de buitenverharding en gaan hand in hand met de kleur van het buitenschrijnwerk. Ontdek hier de Euroline Harmony afvoergoten en de Gallo Harmony afvoerputten.

Euroline Harmony | In de kleur van het buitenschrijnwerk RAL-kleur naar keuze zorgt voor harmonie Naast de roosters met een ‘Antraciet’, een ‘Natural Grey’ en een ‘Shadow Grey’ luxe-coating, biedt ACO in de Euroline 100 afvoergoten de Harmony-reeks aan. Deze kwaliteitsvol gepoederlakte designroosters integreren zich harmonieus in de buitenverharding van de woning en gaan hand in hand met de kleur van het buitenschrijnwerk. We onderzochten welke kleuren in België courant gekozen worden voor ramen, deuren, garagepoorten, carports, dakoversteken, poorten van opritten, ... We kwamen tot een selectie van 7 kleuren:

Dennengroen RAL 6009

Antracietgrijs RAL 7016

Zwartgrijs RAL 7021

Betongrijs RAL 7023

Steengrijs RAL 7030

Lichtgrijs RAL 7035

De roosters in deze kleuren zijn

Crèmewit RAL 9001

Andere kleuren op aanvraag verkrijgbaar

standaard uit stock leverbaar. Onze Harmony-reeks is hiermee natuurlijk niet allesomvattend. Inspelend op modetendenzen zal dit aanbod met de jaren veranderen, al zullen tijdloze grijstinten steeds het aanbod domineren. Hun harmonie met moderne verhardingen, zoals polierbeton, verantwoordt die keuze nog eens extra. Natuurlijk verschillen smaken qua kleur en bouwstijl, we staan er dus op dat alle RAL-kleuren op aanvraag verkrijgbaar zijn. ACO biedt aan wat de bouwheer wenst!

Eigenlijk aan jou de keuze dus, puur op design. Hou er bij plaatsing juist rekening mee dat de inbouwhoogte iets verschilt: 100 mm voor een gootlijn met gietijzeren rooster en 97 mm voor een gootlijn met verzinkt stalen rooster. Dat is belangrijk ter garantie van een goede afwatering. Verder wordt deze Harmony-reeks ingebouwd zoals een traditionele afvoergoot. Met de kleurenroosters zal sowieso meer naar de woning toe gewerkt worden, want je kiest uiteindelijk voor een harmonie met het aangrenzend buitenschrijnwerk. Plaats een gootlijn steeds onder de waterkering als deze tegen een gevel komt te liggen. Voor nieuwbouw of renovatie zonder breekwerk

passen dit principe eveneens

De roosters zijn op goot en los

Keuze qua roosterdesign

verkrijgbaar. Heb je al Euroline

ACO biedt 2 stijlvolle Euroline

afvoergoten liggen, nota bene

roostertypes in RAL-kleuren aan.

wereldwijd het meest verkocht, dan

Ze verschillen qua design en materiaal.

kan je zonder breekwerk de roosters

Het gietijzeren sleufrooster met

omtunen naar de kleur van jouw

belastingsklasse B 125 kN wordt

keuze. Je hoeft de bestrating van het

meestal in de oprit of voor de dorpel

terras of de oprit niet noodzakelijk te

van de garage gelegd. Het verzinkt

vernieuwen!

stalen sleufrooster A 15 kN komt elders

Uitmuntend coatingproces Voor de coating zijn we niet over één

toe op hun actueel aanbod.

rondom de woning, al voldoet ook dit

ONBEGRENSD TOEPASBAAR RONDOM DE WONING aan ramen en deuren | aan de garagepoort |

A 15

B 125

rooster voor de passage van stapvoets rijdende personenwagens.

nacht ijs gegaan. Het is een tijdrovend proces, van de materiaalbehandeling

van het rooster tot het eigenlijke inbakken van de coating. De oppervlakte van de duurzame coating kan omschreven worden als mat met ruwe textuur. Waarom die

Voor onder het kraantje

keuze? De roosters liggen in de grond ingebouwd, een matte coating volgt

Last but not least, voor onder het

de ‘naturel’ van de buitenverharding.

kraantje ... Het kleurenpalet wordt ook

De ruwe textuur maakt dat de roosters

toegepast op de roosters van de Gallo

nog meer krasbestendig zijn. De producenten van ramen en deuren

afvoerput. Harmonie is nogmaals het © DECEUNINCK

sleutelwoord!

TECHNISCHE & ALGEMENE SPECIFICATIES CE-label | EN 1433 | belastingsklasse A 15 kN (gepoederlakt galva rooster) & B 125 kN (gepoederlakt gietijzeren rooster) | lastenboekteksten, technische tekeningen, film, DOP-certificaat: www.acogarden.be Euroline technisch doorgelicht, pagina 36 | handige toebehoren tot het bekomen van een vloestofdichte gootlijn, pagina 36 | inbouw roostergoten, pagina 37 | handige onderhoudstips afvoergoten, pagina 42 | trek het roosterdesign onder het kraantje door, pagina 18 en 19 | dossiers vanaf pagina 35

Euroline Harmony | In de kleur van het buitenschrijnwerk

EUROLINE 100 HARMONY, afvoergoot met perfect vrije doorlaat dankzij het schroefloos verankerd sleufrooster uit gepoederlakt verzinkt staal, klasse A 15 kN (a) Art. nr. per RAL-kleur Product

Afvoergoot 100 cm

38700RAL6009

38700RAL7016

38700RAL7021

38700RAL7023

38700RAL7030

38700RAL7035

38700RAL9001

Afvoergoot 50 cm

38702RAL6009

38702RAL7016

38702RAL7021

38702RAL7023

38702RAL7030

38702RAL7035

38702RAL9001

Afvoergoot 100 cm met ingegoten uitloopopening Ã¸ 110 mm, PVC

38701RAL6009

38701RAL7016

38701RAL7021

38701RAL7023

38701RAL7030

38701RAL7035

38701RAL9001

Zandvanger 50 cm

38703RAL6009

38703RAL7016

38703RAL7021

38703RAL7023

38703RAL7030

38703RAL7035

38703RAL9001

EUROLINE HARMONY, sleufrooster uit gepoederlakt verzinkt staal, klasse A 15 kN (zonder gootelement) Art. nr. per RAL-kleur Product

Rooster 100 cm

38516RAL6009

38516RAL7016

38516RAL7021

38516RAL7023

38516RAL7030

38516RAL7035

38516RAL9001

Rooster 50 cm

38517RAL6009

38517RAL7016

38517RAL7021

38517RAL7023

38517RAL7030

38517RAL7035

38517RAL9001

Gallo Harmony | Trek het roosterdesign onder het kraantje door GALLO HARMONY, vloerafvoerput uit polyesterbeton met sleufrooster uit gepoederlakt verzinkt staal, horizontale uitloop, klasse A 15 kN Art. nr. per RAL-kleur Product Vloerafvoerput met geurafsluiter en vuilvangemmer

01581RAL6009

01581RAL7016

01581RAL7021

01581RAL7023

01581RAL7030

01581RAL7035

01581RAL9001

GALLO HARMONY, sleufrooster uit gepoederlakt verzinkt staal, klasse A 15 kN (zonder vloerafvoerput) Art. nr. per RAL-kleur Product Rooster 25 x 25 cm

01599RAL6009

(a) Op aanvraag beschikbaar met Euroline 60 afvoergoten.

01599RAL7016

01599RAL7021

01599RAL7023

01599RAL7030

01599RAL7035

01599RAL9001

Euroline Harmony | In de kleur van het buitenschrijnwerk

EUROLINE 100 HARMONY, afvoergoot met perfect vrije doorlaat dankzij het schroefloos verankerd sleufrooster uit gepoederlakt gietijzer, klasse B 125 kN (a) Art. nr. per RAL-kleur Product

Afvoergoot 100 cm

38705RAL6009

38705RAL7016

38705RAL7021

38705RAL7023

38705RAL7030

38705RAL7035

38705RAL9001

Afvoergoot 50 cm

38707RAL6009

38707RAL7016

38707RAL7021

38707RAL7023

38707RAL7030

38707RAL7035

38707RAL9001

Afvoergoot 100 cm met ingegoten uitloopopening Ã¸ 110 mm, PVC

38706RAL6009

38706RAL7016

38706RAL7021

38706RAL7023

38706RAL7030

38706RAL7035

38706RAL9001

Zandvanger 50 cm

38708RAL6009

38708RAL7016

38708RAL7021

38708RAL7023

38708RAL7030

38708RAL7035

38708RAL9001

38512RAL7035

38512RAL9001

EUROLINE HARMONY, sleufrooster uit gepoederlakt gietijzer, klasse B 125 kN (zonder gootelement) Art. nr. per RAL-kleur Product Rooster 50 cm

38512RAL6009

38512RAL7016

38512RAL7021

38512RAL7023

38512RAL7030

Gallo Harmony | Trek het roosterdesign onder het kraantje door GALLO HARMONY, vloerafvoerput uit polyesterbeton met sleufrooster uit gepoederlakt gietijzer, horizontale uitloop, klasse A 15 kN Art. nr. per RAL-kleur Product Vloerafvoerput met geurafsluiter en vuilvangemmer

01552RAL6009

01552RAL7016

01552RAL7021

01552RAL7023

01552RAL7030

01552RAL7035

01552RAL9001

01500RAL7035

01500RAL9001

GALLO HARMONY, sleufrooster uit gepoederlakt gietijzer, klasse A 15 kN (zonder vloerafvoerput) Art. nr. per RAL-kleur Product Rooster 25 x 25 cm

01500RAL6009

(a) Op aanvraag beschikbaar met Euroline 60 afvoergoten.

01500RAL7016

01500RAL7021

01500RAL7023

01500RAL7030

DANKWOORD ACO dankt onderstaande merken voor de sfeerbeelden. Net als ACO bieden zij hun producten aan met oog voor kwaliteit en service.

DISCREET

In moderne tuinontwerpen wordt steeds vaker gekozen voor een lijnafwatering met een fijne sleuf in plaats van een traditioneel r o o s t e r. A C O l a n c e e r d e d e z e trend en innoveert haar aanbod voortdurend

met

oog

voor

plaatsings- en gebruiksgemak. Ondertussen is Euroline Discreet de internationale referentie voor sleufgoten. In BelgiĂŤ brengt ACO het afwateringsconcept zelfs standaard met sleuf en toegangsluik uit inox. Dit is onovertroffen en ongezien, levenslange topkwaliteit aan een betaalbare prijs! Euroline Discreet is zelfs resistent tegen chloor van buitenzwembaden en kan aldus ook perfect dienst doen als overloop.

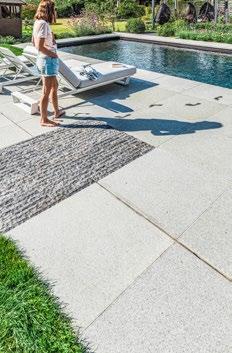

Euroline Discreet Inox | Pure klasse in zijn meest discrete vorm Hou je niet van roosters en verkies je een discrete waterafvoer? Zoek dan niet verder en kies voor onze Euroline Discreet Inox afvoergoot. Aan de oppervlakte is slechts een fijne sleuf zichtbaar. Discretie staat voorop. En het klinkt misschien contradictorisch, maar je kan daardoor ook juist opvallende accenten leggen. Denk maar aan het gebruik van de sleuf om een ééntonig tegelpatroon te doorbreken of als overgangselement tussen twee bestratingen. Pure klasse in zijn meest discrete vorm.

ONBEGRENSD TOEPASBAAR RONDOM DE WONING in terras | in oprit | tegen glasgevel | langs tuinpad | als overgang

A 15

tussen bloemperk en verharding | als overgang tussen diverse bestratingen | als overloop buitenzwembad | ...

Sleuf dankzij de fijne afwerking perfect blootsvoets te belopen Bekijken we de gootbreedte, dan is de sleuf aan de zijkant gepositioneerd. Zo is een gootlijn zelfs zonder breekwerk in te bouwen tegen een 22

bestaand terras, maar ook perfect centraal te leggen in een nieuw terras. Euroline Discreet is overal toepasbaar rondom de woning. In trappen, tegen een muur, voor de dorpel van de garage, ... Deze sleufgoot zien we ook meer en meer discreet geïntegreerd tegen glasgevels om slagregen op te vangen. Zeker als de opstapjes tussen indoor en outdoor living verkleinen. De vrije inloopbreedte van de sleuf bedraagt slechts 1 cm, voldoende voor een efficiënte afvoer van het kuis- en hemelwater rondom de woning. De sleuf vormt zodoende geen gevaar voor grijpgrage kinderhandjes en is perfect blootsvoets beloopbaar. Bij gebruik als overloop van een zwembad toch niet onbelangrijk.

Niet complex naar inbouw De sleuf wordt gevormd door een inox opzetstuk op een Euroline gootelement. Men heeft 2 keuzes naar hoogte, net als bij de Euroline goten met rooster. Er is een opzetstuk van 5,3 cm hoog, met een vrije sleufhoogte van 4 cm, geleverd op een Euroline 60 goot, resulterend in een beperkte totale inbouwhoogte van 10,8 cm. Ideaal als het niet mogelijk is om de gootlijn diep in te bouwen.

Een perfecte uitlijning dankzij de connectors!

Of de standaard, als inbouwhoogte

Discrete, zwarte connectors zorgen

geen rol speelt, biedt een opzetstuk

voor een optimale uitlijning van de

waar de sleuf een vrije hoogte heeft

sleuf. Na plaatsing bepaal je zelf of ze

van 6,5 cm. Een Euroline 100 biedt

blijven zitten.

hierbij de onderbouw. Een efficiënte en esthetische sleufafwatering

Onderhoudsvriendelijk

wordt dankzij de simpele modulaire

In beide hoogten zijn er goot-

opbouw van Euroline Discreet geen

elementen beschikbaar waarop een

Het toegangsluik met een lengte

complex gegeven. De aansluiting

opzetstuk ligt met een toegangsluik.

van 15 cm biedt een handige

op de riolering verloopt horizontaal

Die houden de gootlijn perfect

toegang tot de gootlijn en staat los

via een eindplaat met uitloop. Een

inspecteer- en reinigbaar.

van het opzetstuk, dit laat toe de

verticale aansluiting is ook mogelijk,

Leg zo’n toegangsluik liefst boven de

inspectiemodule links of rechts van de

door de knock-out/voorvorming in

aansluiting op de rioleringsbuis. Naar

gootlijn te leggen. Het deksel houdt

het gootelement, ter hoogte van het

gebruiksgemak en symmetrisch uitzicht

bovendien rekening met esthetische

toegangsluik, te verwijderen.

opteren vele bouwheren sowieso voor

keuzes. Je kiest voor de volle afdekking

de plaatsing van een toegangsluik aan

of je draait het deksel en betegelt het

begin en uiteinde van de gootlijn.

met de gekozen verharding.

Ingenieus toegangsluik

EUROLINE DISCREET INOX, afvoergoot met perfect vrije doorlaat, met excentrisch opzetstuk E, sleuf aan de zijkant (a), uit inox, klasse A 15 kN Product

Bouwbreedte Bouwhoogte Vrije sleufhoogte cm cm cm

Art. nr.

STANDAARD

Euroline 100 Discreet 65 Inox Afvoergoot 100 cm

11,8

17,5

6,5

416920

Afvoergoot 100 cm met voorvorming ø 110 mm voor verticale aansluiting, toegangsluik 15 cm

11,8

17,5

6,5

416921

Afvoergoot 100 cm

11,8

10,8

4,0

416918

Afvoergoot 100 cm met voorvorming ø 110 mm voor verticale aansluiting, toegangsluik 15 cm

11,8

10,8

4,0

416919

LAAG

Euroline 60 Discreet 40 Inox

(a) De sleuf heeft een vrije inloopbreedte van 10 mm, de totale sleufbreedte bedraagt 16 mm.

TECHNISCHE & ALGEMENE SPECIFICATIES CE-label | EN 1433 | belastingsklasse A 15 kN | lastenboekteksten, technische tekeningen, film, DOP-certificaat: www.acogarden.be Euroline technisch doorgelicht, pagina 36 | handige toebehoren tot het bekomen van een vloestofdichte gootlijn, pagina 36 | inbouw sleufgoten, pagina 40 en 41 | bij verticale aansluiting op de riolering dient de voorvorming in het gootelement met toegangsluik verwijderd te worden, geen ingegoten uitloop | handige onderhoudstips afvoergoten, pagina 42 | trek het sleufdesign onder het kraantje door, pagina 24 | dossiers vanaf pagina 35

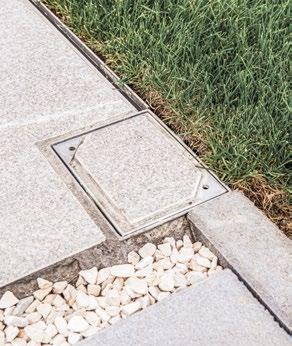

Bluestone Inox | Trek het sleufdesign onder het kraantje door Liggen er Euroline Discreet sleufgoten in het terras, gebruik dan zeker ook deze afvoerput onder het kraantje. Overal een sleufdesign? Klasse! Gestileerde afvoerput met betegelbaar deksel voor natuursteen Voor onder het kraantje is er voor de immens populaire natuursteen nu een speciale Bluestone afvoerput beschikbaar. Het lichaam uit kunststof draagt een opzetstuk uit inox met eenzelfde buitenafmeting als de veel verkochte steen van 20 cm bij 20 cm. Zo is deze makkelijk en esthetisch te integreren in het voegpatroon.

ONBEGRENSD TOEPASBAAR RONDOM DE WONING onder het waterkraantje tegen de gevel | in terras | in tuinpad | ...

A 15

Reinigbaar waterslot

Volledige toegang voor uitgieten emmer

De vloerafvoerput, verkrijgbaar met

Het inliggende deksel heeft een

een verticale of een oriënteerbare,

vrije hoogte van 2,5 cm en wordt

horizontale uitloop voor aansluiting

betegeld met een op maat gebrachte

op de riolering, heeft een makkelijk

steen. Zorg ervoor dat de steen en de

uitneembaar en reinigbaar waterslot.

omliggende stenen minstens 2 à 5 mm

Het geheel wordt vastgezet in de

hoger liggen dan de randen van

stabilisé die dienst doet als ondergrond

het opzetstuk. De omlopende sleuf

voor de blauwe hardsteen.

tussen deksel en raamkader vangt dan discreet alle kuis- en hemelwater op.

Handig op maat

Wil je evenwel een volledige toegang

Het piepschuim bepaalt de afmeting

tot de afvoerput voor het uitgieten van

(17 x 17 cm) van de blauwe steen die

een emmer, dan neem je het deksel er

in het betegelbaar deksel ingewerkt

gewoon even uit. Handig toch?

wordt.

BLUESTONE INOX (a), vloerafvoerput uit kunststof (PP) met betegelbaar opzetstuk uit inox, klasse A 15 kN Product

Bouwlengte Bouwbreedte Bouwhoogte cm cm cm

Uitloop ø mm

Art. nr.

Verticale uitloop V

Bluestone inox-V

20,0

22,0

110

BIV001

20,0

19,0

75/110

BIH002

Horizontale uitloop H

Bluestone inox-H

(a) De natuursteen wordt niet meegeleverd. Breng de gekozen steen met een dikte van 2 à 3 cm en afmetingen van 17,5 x 17,5 cm op maat.

TECHNISCHE & ALGEMENE SPECIFICATIES EN 124 | belastingsklasse A 15 kN | lastenboekteksten, technische tekeningen, film: www.acogarden.be

FUNCTIONEEL

De term buitenverharding omvat meer dan terras en oprit. Of op die oprit rijdt er bijvoorbeeld een bestelwagen. Meestal is de af te wateren oppervlakte dan ook groter. Voor die oppervlakten bieden we de Gala-G100 afvoergoot aan. Een versnelde waterafvoer naar de riolering is zelfs mogelijk door te kiezen voor de gootelementen met een ingebouwde helling. Roosters zijn er in diverse belastingsklassen. En al ligt de nadruk op functionaliteit, er is oog voor design. Denk maar aan de typische ACO antraciet coating die we zelfs in deze productlijn doortrekken. Of de Homeline opzetstukken die functionaliteit brengen in zijn meest discrete vorm. De Large afvoergoot is een maatje breder dan een traditionele tuingoot en zien we vaak voor de poort van de ondergrondse garage. Overschietend water, omwille van de oppervlakte in helling, is uit den boze. We tonen je bij de Gala-G100 en Large afvoergoten opnieuw een aantal afvoerputten met eenzelfde roosterdesign. Maasroosters doen hun intrede omwille van de grote opvangcapaciteit. Bij de Large afvoergoot brengen we trouwens afvoerputten

met

belastingsklasse

eenzelfde 125

kN.

De toepassing van een afvoerput ligt dus niet alleen onder het kraantje ... De Multidrain afvoergoot is er dan weer in diverse bouwbreedten voor het nog zwaardere werk. De bouwbreedte wordt gekozen volgens de grootte van de oppervlakte, al dan niet in helling liggend. De afvoergoot laat de doorgang van vrachtverkeer toe, want het kan toch zijn dat je aan de woning een professionele activiteit uitoefent? We bieden de oplossing!

Gala-G100 | Functionaliteit troef Voor de afwatering van ietwat grotere

belastingsklasse A 15 kN, B 125 kN

oppervlakten biedt de Gala-G100 de

of C 250 kN. Zo kan de Gala-G100

ideale oplossing.

met verankerd gietijzeren rooster, klasse C 250 kN, zonder enig probleem

Versnelde afvoercapaciteit

de overrijdende bestelwagen torsen.

Met een diepte van 15 cm is een grote opvangcapaciteit gegarandeerd.

Specifieke voordelen

Volstaat dit nog niet, dan kan de

excellente inloopcapaciteit en

ONBEGRENSD TOEPASBAAR RONDOM DE WONING

afvoer worden versneld door te kiezen

versnelde afvoercapaciteit bij keuze

in grote

voor een gootlijn met trapsgewijs of

voor ingebouwde helling | geen kans

oppervlak-

ingebouwd verval tot 20 cm diepte.

op overschietend water bij gebruik van

ten en

het maasrooster | gietijzeren rooster

parkings voor personen- tot

garandeert belastingsklasse C 250 kN

bestelwagens | in ondergrondse

En functionaliteit uit zich ook op een

bij gootinbouw volgens de richtlijnen

garages van appartementen | ...

andere manier. De Gala-G100 biedt

(Type M) | hoeken uitermate makkelijk

| als overloop buitenzwembad,

5 verschillende roosters die volgens

aan te leggen (gootlijnen in L, T, of X)

gebruik ‘Inox’

Overrijdende bestelwagen

A 15

B 125

C 250

EN 1433 genormeerd zijn voor de GALA-G100, roosters Product

Bouwlengte cm

Bouwbreedte Inloopdoorsn. cm cm2/m

Art. nr.

Belastingsklasse A 15 kN Sleufrooster, opliggend, uit verzinkt staal

100,0

13,0

280

06303

50,0

13,0

280

06304

100,0

13,0

280

50,0

13,0

280

Roosterbevestiging uit verzinkt staal, per 50 cm Sleufrooster, opliggend, uit verzinkt staal, antraciet gepoederlakt

06309

Roosterbevestiging uit verzinkt staal, per 50 cm Sleufrooster, opliggend, uit inox

P6304 06309

100,0

13,0

280

06318

50,0

13,0

280

06319

Roosterbevestiging uit inox, per 50 cm

P6303

06316

Belastingsklasse B 125 kN Maasrooster, opliggend, uit verzinkt staal, MW 30 x 20

100,0

13,0

687

06305

50,0

13,0

687

06306

Roosterbevestiging uit verzinkt staal, per 50 cm

06308

Belastingsklasse C 250 kN (a) Sleufrooster, opliggend, uit gietijzer met roosterbevestiging uit verzinkt staal, per 50 cm

50,0

13,0

498

06313

Sleufrooster, opliggend, uit gietijzer met roosterbevestiging uit verzinkt staal, per 50 cm voor gootelement met beperkte inbouwhoogte

50,0

13,0

498

06313HG

(a) Enkel bij het rooster uit gietijzer, belastingsklasse C 250 kN, is de roosterbevestiging standaard inbegrepen. Bij een afvoergoot met beperkte inbouwhoogte kan ook enkel het rooster uit gietijzer verankerd worden!

TECHNISCHE & ALGEMENE SPECIFICATIES CE-label | EN 1433 | belastingsklassen A 15 kN, B 125 kN & C 250 kN | lastenboekteksten, technische tekeningen, film, DOP-certificaat: www.acogarden.be Gala-G100 is vervaardigd uit ACO polyesterbeton, bespreking materiaal bij ‘Euroline technisch doorgelicht’, pagina 36 | inbouw roostergoten, pagina 37 | bij verticale aansluiting op de riolering dient de voorvorming in het gootelement verwijderd te worden, geen ingegoten uitloop | handige onderhoudstips afvoergoten, pagina 42 | dossiers vanaf pagina 35

GALA-G100, gootelementen Bouwhoogte Product

Bouwlengte cm

Buitenbreedte Binnenbreedte cm cm

Begin cm

Einde cm

Vervalaard (d) cm

Art. nr.

Gala-G100, gootelement met mogelijkheid te werken met ingebouwd verval 0.0 (a) (b)

100,0

13,0

10,0

15,0

H/T

06000

0.1 (a) (b) (c)

50,0

13,0

10,0

15,0

H/T

06049

100,0

13,0

10,0

15,0

15,5

06001

100,0

13,0

10,0

15,5

16,0

06002

100,0

13,0

10,0

16,0

16,5

06003

100,0

13,0

10,0

16,5

17,0

06004

5 (a) (b)

100,0

13,0

10,0

17,0

17,5

06005

5.0 (a) (b)

100,0

13,0

10,0

17,5

06050

5.1 (a) (b) (c)

50,0

13,0

10,0

17,5

06047

100,0

13,0

10,0

17,5

18,0

06006

100,0

13,0

10,0

18,0

18,5

06007

100,0

13,0

10,0

18,5

19,0

06008

100,0

13,0

10,0

19,0

19,5

06009

10 (a) (b)

100,0

13,0

10,0

19,5

20,0

06010

10.0 (a) (b)

100,0

13,0

10,0

20,0

H/T

06100

10.1 (a) (b) (c)

50,0

13,0

10,0

20,0

H/T

06048

Gala-G100, gootelement met beperkte inbouwhoogte 0.0 (a) (b)

100,0

13,0

10,0

5,7

08299

0.0/1 (e)

100,0

13,0

10,0

5,7

08300

(a) Gootelement aansluitbaar op zandvanger. (b) Gootelement met knock-out/voorvorming voor verticale uitloop, DN 100 - ø 110 mm. (c) Gootelement met zijdelingse voorzieningen voor hoek-, kruis- en T-verbindingen. (d) Vervalaard: H - horizontaal, T - trapsgewijs verval, V - Ingebouwde helling van 0,5 %. (e) Element met ingegoten uitloop uit PVC, DN 100 - ø 110 mm. Tweedelige geurafsluiter (art. nr. 01666) hier niet bruikbaar.

Gala-G100, zandvanger met vuilvangemmer en uitloopopening DN 100 - ø 110 mm (f) Groot

50,0

13,0

10,0

58,3

06335

Klein

50,0

13,0

10,0

37,5

06336

(f) Geen zandvanger beschikbaar voor Gala-G100 gootelement met beperkte inbouwhoogte.

Gala-G100, toebehoren Eindplaat voor type 0. - 10/10.

06340

Eindplaat met ingegoten uitloop uit PVC, DN 100 - ø 110 mm voor type 0.

06241

voor type 5/5.

06242

voor type 10/10.

06243

Eindplaat voor gootelement met beperkte inbouwhoogte

08372

Geurafsluiter/bladvanger voor gootelement (3-delig)

03428

Geurafsluiter voor zandvanger

01684

Gallo | Trek het roosterdesign onder het kraantje door Gallo staat voor puntafwatering in de buitenverharding. Vele huizen hebben

Gallo Galva | Traditioneel

een waterkraantje aan de achterdeur, het is dan praktisch als er een afvoer onder komt te staan.

Gala-G100 roostergoten hand in hand met een Gallo afvoerput Vandaag biedt Gallo diverse roostertypes aan, al dan niet met een oprand die mooi aansluit op de

Gallo Antraciet | Stijlvol in elke verharding

gekozen buitenverharding. Het rooster verbergt een uitgekiende afvoerput uit polyesterbeton, voorzien

van een uitneembaar stankslot en een vuilvangemmer uit kunststof. Er is aldus geen geurhinder uit de riolering en vuildeeltjes worden perfect opgevangen. Het roosterdesign valt perfect af te stemmen op dat van de

Gallo Galva | Traditioneel maasrooster

Gala-G100 afvoergoten, die elders in de buitenverharding geplaatst worden. Graag tonen we dit even.

Gallo Gietijzer | Rustiek

ONBEGRENSD TOEPASBAAR RONDOM DE WONING 4

onder het waterkraantje tegen de gevel | in terras |

in oprit | in tuinpad | ...

A 15

GALLO, vloerafvoerput uit polyesterbeton, horizontale uitloop, klasse A 15 kN Product

Bouwlengte Bouwbreedte Bouwhoogte cm cm cm

Uitloop Ă¸ mm

Art. nr.

Met sleufrooster uit verzinkt staal

25,0

35,0

110

01581

Met sleufrooster uit verzinkt staal, antraciet gepoederlakt

25,0

35,0

110

P1581

Met oprand en maasrooster uit verzinkt staal

25,7

36,4

110

36889

Met sleufrooster uit gietijzer

25,0

36,0

110

01552

Homeline | Functionaliteit troef in zijn meest discrete vorm Zo’n 17 jaar geleden zette ACO België met Homeline de eerste sleufgoot in de markt, een wereldwijde innovatie. Homeline brengt de discretie van een sleufafwatering met de functionaliteiten van de Gala-G100 goten, die de onderbouw verzorgen. Discretie voor grotere oppervlakten Een hogere goothoogte of het werken met een ingebouwde helling voor een versnelde waterafvoer in de goot ... het is mogelijk. De sleuf van 1,5 cm binnenbreedte speelt in op een eventueel gevraagde, verhoogde wateropvang. Voeg er dan nog aan toe dat de opzetstukken een belastingsklasse B 125 kN hebben, dan weet je dat dit de ideale sleufgoot is voor aanleg in parkings en grotere oppervlakten met doorgaand verkeer van personenwagens. Komt de gootlijn midden in de bestrating, dan kiest men meestal voor de centrische uitvoering, met de

Hoeken overwinnen zonder slijpwerk

sleuf in het midden. De excentrische

Hoeken zijn makkelijk aan te snijden

variant, sleuf aan de zijkant, waarborgt

zonder slijpwerk. Gootelementen

dan weer een perfecte inbouw tegen

van een halve meter hebben immers

glasgevels, dorpels, muren, ...

zijdelingse voorzieningen voor hoek-,

Al kan je hiermee natuurlijk ook

T- of kruisverbindingen. Zet daar dan

perfect in een bestrating gaan werken.

een toegangsluik boven en je kan perfect de hoeken uitlijnen. De andere opzetstukken sluiten mooi aan tegen het luikje. Het deksel van dit luikje

houdt bovendien rekening met jouw esthetische keuzes. Je kiest voor de volle afdekking of je draait het deksel

Brede toegang brengt onderhoudsgemak

en betegelt het met de gekozen verharding. Dit principe zagen we al

Bij Homeline kan je naar

bij de Euroline Discreet.

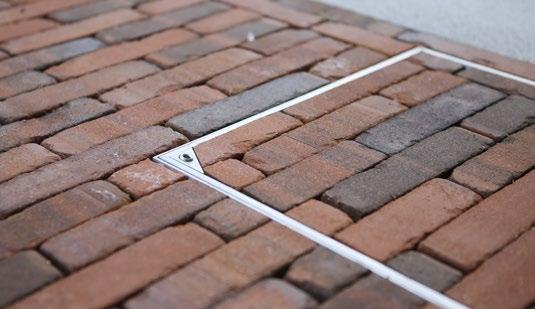

onderhoudsgemak ook kiezen voor het betegelbaar inspectieluik. We zien dit dan veeleer gebruikt in combinatie met een zandvanger. Je verkrijgt zo’n

ONBEGRENSD TOEPASBAAR RONDOM DE WONING

personenwagens |

De vuilvangmand van de zandvanger is dan handig uitneembaar en de

in grote oppervlakten en parkings voor

50 cm vrije toegang tot de gootlijn.

B 125

uitloop naar de riolering perfect inspecteerbaar. Dat is toch wel

zones met een meer publiek

praktisch. Grote oppervlakten zijn vaak

karakter | ... | als overloop

al iets meer publiek toegankelijk, daar

buitenzwembad, gebruik ‘Inox’

komt veel meer vuil in de gootlijn dan op een doorsnee terras of oprit.

Uitvoering in galva, antraciet en inox

Inox als modern en sterk chemisch

Homeline is dus toepasbaar in tal

resistent materiaal kunnen we door

van toepassingen en verhardingen.

De Homeline opzetstukken laten zich

efficiënte productietechnieken dan

Functionaliteit in zijn meest discrete

kenmerken door stevigheid.

weer prijsmatig interessant aanbieden

vorm.

We kiezen voor gegalvaniseerd staal

bij Euroline Discreet.

als basismateriaal. ACO gebruikt het al

Landschapsarchitecten kiezen vaak

Specifieke voordelen

jaren succesvol in afwateringsprojecten

voor Homeline. Dankzij de brede,

verhoogde inloopcapaciteit door

en het blijft, gezien de gebruikte

modulaire opbouwmogelijkheden kan

sleufopening van 15 mm | versnelde

plaatdikte, naar prijs interessant.

je er op maat van een project mee

afvoercapaciteit bij keuze voor

Dezelfde opzetstukken zijn vervolgens

gaan werken, van kleinere terrassen

ingebouwde helling | belastingsklasse

ook in antraciet gepoederlakte

tot publieke landschappen. Door

B 125 kN bij gootinbouw volgens

uitvoering verkrijgbaar, voor een

het makkelijk leggen van hoeken zie

de richtlijnen (Type M) | hoeken

specifieke ‘touch’ naar design.

je de inox variant zelfs rond private

uitermate makkelijk aan te leggen

Homeline in inox zit natuurlijk in

buitenzwembaden voorgeschreven,

(gootlijnen in L, T, of X) | inspectieluik,

het aanbod, al is dit hier een andere

al is de sleufopening met 15 mm iets

met zandvanger, verhoogt de

prijscategorie.

breder dan bij Euroline Discreet.

toegankelijkheid tot de gootlijn

HOMELINE, opzetstukken

Product

Opzetstuk

Bouwlengte cm

Bouwbreedte cm

Bouwhoogte cm

100,0

13,0

8,0

Homeline C(entrisch) Vrije sleufhoogte: 8,0 cm

Homeline E(xcentrisch) Vrije sleufhoogte: 6,8 cm

Galva Antraciet

09210

P9210

Inox

09241

09221

P9221

Inox

09251

50,0

13,0

8,0

09211

P9211

09242

09222

P9222

09252

Inspectieluik

50,0

13,0

8,0

09231

P9231

09261

09231

P9231

09261

Toegangsluik links

50,0

13,0

8,0

09212

P9212

09243

09223L

P9223L

09253L

Toegangsluik rechts

50,0

13,0

8,0

09212

P9212

09243

09224R

P9224R

09254R

GALA-G100, gootelementen uit polyesterbeton voor Homeline (f) Bouwhoogte

Product

Bouwlengte cm

Buitenbreedte Binnenbreedte cm cm

Begin cm

Einde cm

Vervalaard (d) cm

Art. nr.

0.0 (a) (b)

100,0

13,0

10,0

15,0

H/T

06000

0.1 (a) (b) (c)

50,0

0.0

100,0

13,0

10,0

15,0

H/T

06049

13,0

10,0

5,7

08299

0.0/1 (e)

100,0

13,0

10,0

5,7

08300

(a) Afvoergoot aansluitbaar op zandvanger. (b) Afvoergoot met knock-out/voorvorming voor verticale uitloop, DN 100 - ø 110 mm. (c) Afvoergoot met zijdelingse voorzieningen voor hoek-, kruis- en T-verbindingen. (d) Vervalaard: H - horizontaal, T - trapsgewijs verval, V - Ingebouwde helling van 0,5 %. (e) Element met ingegoten uitloop uit PVC, DN 100 - ø 110 mm. Tweedelige geurafsluiter (art. nr. 01666) hier niet bruikbaar. (f) Bovenstaand overzicht toont de gootelementen die het vaakst in combinatie met de Homeline opzetstukken gebruikt worden. Zandvanger, gootelementen met ingebouwd verval en andere toebehoren kan u terugvinden op pagina 27.

TECHNISCHE & ALGEMENE SPECIFICATIES CE-label | EN 1433 | belastingsklasse B 125 kN | lastenboekteksten, technische tekeningen, film, DOP-certificaat: www.acogarden.be Gala-G100 is vervaardigd uit ACO polyesterbeton, bespreking materiaal bij ‘Euroline technisch doorgelicht’, pagina 36 | inbouw sleufgoten, pagina 40 en 41 | bij verticale aansluiting op de riolering dient de voorvorming in het gootelement verwijderd te worden, geen ingegoten uitloop | handige onderhoudstips afvoergoten, pagina 42 | dossiers vanaf pagina 35

Large | Een maatje meer Zoals de naam laat vermoeden, is de Large een maatje breder dan de andere ACO Garden lijnafwateringssystemen. Met een buitenbreedte van 20 cm wordt dit kanaal aangewend voor het afwateren van grotere, hellende oppervlakten, zoals ondergrondse garages. Vanwege de grote inloopen afvoercapaciteit krijgt overschietend water geen kans. Goede waterinloop Functionaliteit definieert de voordelen van dit kanaal, maar ook esthetische invalshoeken zijn terug te vinden. De met clipsen vastliggende roosters Antraciet

integreren zich perfect in elke verharding. De Large is beschikbaar

Ontdek ook de Large met het antraciet

met een maasrooster uit verzinkt staal

ONBEGRENSD TOEPASBAAR RONDOM DE WONING

- maaswijdte 28/13 voor een goede

in oprit | voor de

staal. Het bewijs dat functionele goten

waterinloop - en met een sleufrooster

garagepoort van een

uit gietijzer. Beiden zijn genormeerd

ondergrondse garage

voor de belastingsklasse B 125 kN.

van een woning | in grote

Specifieke voordelen

oppervlakten, al dan niet

grotere inloopen afvoercapaciteit

bereden door personenwagens | ...

| geen kans op overschietend water

B 125

gepoederlakt maasrooster uit verzinkt ook heel mooi kunnen zijn.

| belastingsklasse B 125 kN bij gootinbouw volgens de richtlijnen

Vastliggend rooster

Opliggend sleufrooster of

via clipsen.

maasrooster.

Binnenbreedte van 15 cm.

Afvoergoot uit chemisch resistent polyesterbeton. Tand-groefverbinding voor een perfecte en eenvoudige inbouw.

Verankeringsprofiel.

LARGE GALVA, afvoergoot met een binnenbreedte van 15 cm en perfect vrije doorlaat dankzij het schroefloos verankerd maasrooster uit verzinkt staal, klasse B 125 kN Product

Bouwbreedte Bouwhoogte Inloopdoorsn. cm cm cm2/m

Art. nr.

Afvoergoot 100 cm

20,0

14,9

1100

303612

Zandvanger 50 cm met uitloop DN 150 - ø 160 mm

20,0

40,5

1100

304093

LARGE ANTRACIET, afvoergoot met een binnenbreedte van 15 cm en perfect vrije doorlaat dankzij het schroefloos verankerd maasrooster uit verzinkt staal, antraciet gepoederlakt, klasse B 125 kN Product

Bouwbreedte Bouwhoogte Inloopdoorsn. cm cm cm2/m

Art. nr.

Afvoergoot 100 cm

20,0

14,9

1100

P303612

Zandvanger 50 cm met uitloop DN 150 - ø 160 mm

20,0

40,5

1100

P304093

LARGE GIETIJZER, afvoergoot met een binnenbreedte van 15 cm en perfect vrije doorlaat dankzij het schroefloos verankerd sleufrooster uit gietijzer, klasse B 125 kN Product

Bouwbreedte Bouwhoogte Inloopdoorsn. cm cm cm2/m

Art. nr.

Afvoergoot 100 cm

20,0

15,2

890

303615

Zandvanger 50 cm met uitloop DN 150 - ø 160 mm

20,0

40,8

890

304094

LARGE, toebehoren Product

Bouwbreedte Bouwhoogte cm cm

Art. nr.

Eindplaat uit verzinkt staal

20,0

14,5

445620

Eindplaat uit verzinkt staal met uitloop, DN 100 - ø 110 mm

20,0

14,5

445621

TECHNISCHE & ALGEMENE SPECIFICATIES CE-label | EN 1433 | belastingsklasse B 125 kN | lastenboekteksten, technische tekeningen, film, DOP-certificaat: www.acogarden.be Large is vervaardigd uit ACO polyesterbeton, bespreking materiaal bij ‘Euroline technisch doorgelicht’, pagina 36 | inbouw roostergoten, pagina 37 | bij verticale aansluiting op de riolering dient de voorvorming in het gootelement verwijderd te worden, geen ingegoten uitloop | handige onderhoudstips afvoergoten, pagina 42 | dossiers vanaf pagina 35

Gallo | Trek het roosterdesign elders in de verharding door Bij de Large afvoergoot brengen we afvoerputten met eenzelfde belastingsklasse B 125 kN. De toepassing van een afvoerput ligt dus niet alleen onder het kraantje ... GALLO GALVA & GIETIJZER, vloerafvoerput uit polyesterbeton met oprand uit gietijzer, met Pointlock® roosterbevestiging, horizontale uitloop, klasse B 125 kN Product

Bouwbreedte Bouwhoogte cm cm

Uitloop ø mm

Art. nr.

Met maasrooster uit verzinkt staal

30,0

44,0

110

10501

Met sleufrooster uit gietijzer

30,0

44,0

110

10500

Multidrain | Voor het zwaardere werk Heb je een loods langs het huis en komt er op de oprit een vrachtwagen? Of wens je een gootlijn berijdbaar door een tractor? Multidrain is er voor dit zwaardere werk ... Doorgang van vrachtwagens Het gietijzeren rooster zit via de Drainlock® roosterbevestiging stevig vergrendeld tussen de verzinkte opranden van het gootelement. Mits een goede inbouw volgens de ACO voorschriften voldoet deze afvoergoot aan de belastingsklasse D 400 kN. Je gebruikt deze goot op parkings en plaatsen toegankelijk voor vrachtwagens of soortgelijk zwaar verkeer. Voor (semi-)industriële zones, waar nog grotere vereisten gelden inzake afvoercapaciteit en belastingsklasse, verwijzen we evenwel naar de lijnafwateringssystemen binnen onze productgroep ACO Drain®.

ONBEGRENSD TOEPASBAAR RONDOM DE WONING in grote oppervlakten en parkings toegankelijk voor vrachtwagens |

D 400

zones met een meer publiek karakter | laadzones en overslagplaatsen | ... 33 Meerdere gootbreedten Functionaliteit ten top, want zelfs bij zeer grote oppervlakten in helling wordt de afvoercapaciteit gegarandeerd. De Multidrain is immers verkrijgbaar in binnenbreedte 100 mm, 150 mm, 200 mm en 300 mm. Specifieke voordelen belastingsklasse D 400 kN bij gootinbouw volgens de richtlijnen (Type M) | beschikbaar in diverse gootbreedten | excellente inloopen opvangcapaciteit

MULTIDRAIN, afvoergoot met V-doorsnede en perfect vrije doorlaat, met geïntegreerde randversterking uit verzinkt staal, met 2 sleufroosters uit gietijzer, Drainlock® roosterbevestiging, klasse D 400 kN

Bouwlengte cm

Bouwbreedte cm

Bouwhoogte cm

Art. nr.

MD 100 - 0.0 (a)

100,0

13,5

15,0

303206

Zandvanger met uitloop DN 100 - ø 110 mm

50,0

13,5

45,0

303209

Product Multidrain MD 100, binnenbreedte 10 cm

100

Eindplaat

12385

Eindplaat met uitloop DN 100 - ø 110 mm

12386

Multidrain MD 150, binnenbreedte 15 cm

150

MD 150 - 0.0 (a)

100,0

18,5

21,0

303213

Zandvanger met uitloop DN 150 - ø 160 mm

50,0

18,5

61,0

303219

Eindplaat

12785

Eindplaat met uitloop DN 150 - ø 160 mm

12786

Multidrain MD 200, binnenbreedte 20 cm

200

MD 200 - 0.0 (a)

100,0

23,5

26,5

303223

Zandvanger met uitloop DN 150 - ø 160 mm

50,0

23,5

67,0

303229

Eindplaat

13185

Eindplaat met uitloop DN 200 - ø 200 mm

13186

Multidrain MD 300, binnenbreedte 30 cm MD 300 - 0.0 (a) (b) 300

100,0

33,5

30,0

303228

Eindplaat uit verzinkt staal

Z291102

Eindplaat uit verzinkt staal met uitloop, DN 200 - ø 200 mm

Z291103

(a) Knock-out/voorvorming DN 100 - ø 110 mm (MD 100) en DN 150 - ø 160 mm (MD 150 - 200 - 300). (b) Geen zandvanger beschikbaar voor de afvoergoot Multidrain MD 300.

TECHNISCHE & ALGEMENE SPECIFICATIES CE-label | EN 1433 | belastingsklasse D 400 kN | lastenboekteksten, technische tekeningen, film, DOP-certificaat: www.acogarden.be Multidrain is vervaardigd uit ACO polyesterbeton, bespreking materiaal bij ‘Euroline technisch doorgelicht’, pagina 36 | inbouw roostergoten D 400 kN: www.aco.be | bij verticale aansluiting op de riolering dient de voorvorming in het gootelement verwijderd te worden, geen ingegoten uitloop | handige onderhoudstips afvoergoten, pagina 42 | dossiers vanaf pagina 35

DOSSIERS

In dit hoofdstuk belichten we een aantal interessante dossiers omtrent afvoergoten rondom de woning. We nemen de Euroline afvoergoot technisch door en brengen de inbouw van een roostergoot, een afvoerput en een sleufgoot in beeld. Naast plaatsingstips geven we je een aantal relevante onderhoudstips die de levensduur van jouw gootlijn verzekeren. We laten je zelfs nog een aantal interessante productconcepten zien. Zo vernieuwen de renovatieroosters zonder breekwerk de tuingoten daterend uit de jaren â€™80 en â€™90. Het Wellness dossier toont onze afvoergoten met inox inloopsleuf of inox rooster als overloop rondom het zwembad. Hierdoor brengen we meteen de zomer in huis en dat gevoel wordt versterkt door ons afsluitend productoverzicht. De grinden grasdallen, de infiltratieblokken en de tegel- en klinkerdeksels gaan in eenzelfde, moderne tuininrichting mooi hand in hand met het aanbod afvoergoten en afvoerputten. Het CleanBox concept houdt dan weer vuil buitenshuis en voert kuiswater van binnen handig af. Onze

totaaloplossingen

voor

tuin, terras en oprit hebben oog voor esthetiek en functionaliteit. Ze laten je genieten van een mooie en onderhoudsvriendelijke tuin. Ontdek ze snel!

Euroline | Technisch doorgelicht De ACO groep bepaalt met Euroline dé

E 600 kN of F 900 kN, steeds in relatie

zo ook voor Gala-G100 bijvoorbeeld,

maatstaf inzake afwatering rondom het

met de gekozen bestrating, verwijzen

bieden we de geurafsluiter/bladvanger

huis. Euroline werd conform de norm

we naar de industriële hoofdstukken op

optioneel dan weer in een 3-delige

EN 1433 en met aandacht voor 6 topics

onze website www.aco.be

variant aan. Alvorens het gootelement

ontwikkeld: hydraulische capaciteit,

100 % vloeistofdichte gootlijn

belastingsklasse en design.

Een Euroline gootlijn kan perfect

op de verticaal klaarzittende afvoerbuis

vloeistofdicht gelegd worden.

gezet worden. En bij keuze voor Euroline

Hoe doen we dit? Vooreerst door de

met een rooster, net als bij het aanbod

uitsparing in de tand-groefverbinding

‘functionele goten’, is er nog een

tussen 2 gootelementen af te kitten.

alternatief naar aansluiting.

Voor een vloeistofdichte aansluiting

Dankzij de zandvanger met dichting

met de riolering biedt het systeem,

bekom je een perfect vloeistofdichte,

naast de traditionele aansluiting via een

horizontale aansluiting met de

eindplaat met ingegoten uitloop, een

rioleringsbuis. Deze opgesomde

groot voordeel, zijnde een gootelement

elementen geven Euroline meer

met ingegoten PVC-buis. Dit principe

kleur, want onderhoudsvriendelijk,

ACO polyesterbeton staat als

waarborgt een snelle verticale

vloeistofdicht en reukvast.

basismateriaal garant voor gladde, niet-

verbinding met de riolering. Zo stapt

poreuze en aldus vloeistofdichte wanden

Euroline af van een uit het gootelement

en bodem. Een optimale doorstroming

te verwijderen voorvorming of

en bijgevolg een betere zelfreiniging

knock-out en zodoende wordt de

Met onderstaande toebehoren bekom

in de gootlijn worden gewaarborgd.

plaatsingstijd drastisch verminderd.

je een vloeistofdichte gootlijn. De

Vuildeeltjes hechten zich weinig of niet

Een handige, uitneembare geurafsluiter/

geurafsluiter/bladvanger stopt, indien

vast aan de bodem. Polyesterbeton is

bladvanger kan nadien in de opening

nodig, geuren uit de riolering makkelijk

chemisch resistent en vorstbestendig.

geplaatst worden. Bij de Euroline

af en bladeren maken tegelijkertijd geen

De gootstructuur met handige

Discreet met toegangsluik is dit

kans om de riolering te verstoppen.

verankeringsprofielen is zeer stabiel en

uitzonderlijk nog met knock-out.

Deze toebehoren kunnen gebruikt

tegelijkertijd zeer licht opgebouwd.

Waarom? Soms liggen er in één

worden voor de gehele Euroline familie,

Twee goothoogten zijn beschikbaar, we

gootlijn meerdere elementen met

met keuze voor rooster of opzetstuk met

spreken over 6 en 10 cm. Ze zijn beiden

zo’n toegangsluik. Bij elk luik legt men

sleuf. De aansluitingsmogelijkheden en

genormeerd voor belastingsklasse

evenwel geen uitloop naar de riolering.

het gebruik van de toebehoren worden

B 125 kN, al legt het gekozen rooster of

Je verwijdert enkel de voorvorming waar

nogmaals visueel weergegeven binnen

opzetstuk de belastingsklasse vaak op

nodig. Voor de ‘knock-out’ systemen,

het dossier ‘Inbouw | Roostergoten’.

A 15 kN. Dit is ideaal voor de meeste

Toebehoren

Basismateriaal garandeert kwaliteit

met verwijderde voorvorming vast te

vloeistofdichtheid, stabiliteit, gewicht,

zetten, moet de extra buitenste ring

Euroline | Handige toebehoren voor een vloestofdichte gootlijn

toepassingen rondom de woning. Enkel in combinatie met het gietijzeren rooster, al dan niet gepoederlakt, is de

Product

Art. nr.

Eindplaat voor plaatsing bij begin/aan uiteinde Euroline 100 gootlijn

413183

Eindplaat met uitloop DN 100 - Ø 110 mm voor plaatsing aan uiteinde Euroline 100 gootlijn

38505

systeem uit het aanbod ‘functionele

Eindplaat voor plaatsing bij begin/aan uiteinde Euroline 60 gootlijn

810200

goten’ gekozen worden. De inbouw

Eindplaat met uitloop DN 50 - Ø 50 mm voor plaatsing aan uiteinde Euroline 60 gootlijn

416981

moet steeds volgens de regels van de

Geurafsluiter/bladvanger voor goot met ingegoten uitloop (2-delig)

01666

kunst verlopen.

Geurafsluiter/bladvanger voor goot met knock-out/voorvorming (3-delig)

03428

Onze inbouwdossiers brengen de

Geurafsluiter voor zandvanger

01684

inbouw van rooster- en sleufgoten in

Roosterhaken voor het uitnemen van roosters (set van 2 stuks)

een tuin- of terrastoepassing in beeld.

Inox haakjes om het deksel van een toegangsluik uit te nemen (set van 2 stuks)

CR002

Voegmassa voor het afdichten van gootnaden

74520

klasse B 125 kN. Voor toepassingen met zwaardere verkeerslasten moet een

Voor de Type M inbouwvoorschriften van polyesterbetonnen afvoergoten met een belastingsklasse D 400 kN, Plaatsen enkel toegankelijk voor voetgangers en A 15 fietsers (groenzones, terrassen, ...). Prive-opritten woningen met stapvoets verkeer van personenwagens.

445612 (a)

(a) Bestel bij het Euroline inox lengtestaafrooster met fijne roosteropeningen uitzonderlijk de set CR002 in plaats van 445612.

Parkings en plaatsen B 125 toegankelijk voor personenwagens aan matige snelheid.

Parkings en plaatsen C 250 toegankelijk voor personenwagens en lichte vrachtwagens aan matige snelheid.

Rijstroken van wegen en straten, langs en D 400 dwars over de weg. Parkings en plaatsen van niet intensief industriële aard toegankelijk voor vrachtwagens.

Inbouw | Roostergoten Plaatsing roostergoten voor tuin, terras en oprit in beeld

1 Gootlijn, belastingsklasse (kl. A-C)

2 Funderingslaag in beton of stabilisé

3 Gootlijn leggen, de aansluiting op

en aansluitingspunt op de riolering

(C 12 / C 15) aanbrengen, 30 cm

de riolering geldt als beginpunt.

vastleggen.

breed en 10 cm hoog.

4 Gootlijn goed ommantelen met

5 Verharding, bv. klinkers of tegels,

6 Het geheel laten uitdrogen alvorens

beton of stabilisé (C 12 / C 15) =

tegen gootlijn aanwerken in stevig

te betreden of te berijden met

Type M.

mortelbed.

personenwagen.

Aansluitingsmogelijkheden gootlijn op de riolering met gebruik van de toebehoren Voor een gootlijn met sleufgoten kan je eveneens dit overzicht in acht nemen. A. Verticale aansluiting via: 1. Afvoergoot met ingegoten uitloop DN 100 - Ø 110 mm (familie Euroline roostergoten). Optioneel met geurafsluiter/bladvanger (2-delig), na plaatsing aan te brengen. 2. Afvoergoot met te verwijderen knock-out/voorvorming DN 100 - Ø 110 mm. Optioneel met geurafsluiter/bladvanger (3-delig), de buitenste ring op de afvoerbuis aanbrengen alvorens de goot met verwijderde voorvorming te plaatsen.

B. Horizontale aansluiting via: Eindplaat met ingegoten uitloop DN 100 - Ø 110 mm, te plaatsen op gooteinde (uitzondering: Euroline 60, eindplaat met ingegoten uitloop DN 50 - Ø 50 mm).

C. Horizontale, dieperliggende aansluiting via: Zandvanger met vuilvangemmer. Optioneel te voorzien van geurafsluiter.

Renovatieroosters | Zonder breekwerk roosters vernieuwen Heb je reeds jaren afvoergoten in de Roosters aan vernieuwing toe?

tuinverharding liggen en wens je eens vernieuwing zonder breekwerk? ACO biedt de oplossing! Generatie goten jaren ’80 en ’90 De generatie tuingoten uit de jaren ’80 tot eind jaren ’90 kenmerkt zich door het klassieke sleufrooster van zo’n 13 cm breed dat past op een goot met een binnenbreedte van 10 cm.

belastingsklasse (van B 125 kN tot en Passend voor

met F 900 kN).

roostergoten met

Natuurlijk willen we je hierbij ook

volgende afmetingen:

verder helpen, maar we gaan ervan

130 mm buitenbreedte

uit dat we in de context van deze

100 mm binnenbreedte

ACO Garden brochure binnen het tuingebeuren blijven. ACO oppert niet dat de roosters

ACO heeft de laatste decennia die

perfect zullen vastklikken in de

klassieke trend doorbroken en biedt

bestaande goot, maar ze zullen de

heden tal van esthetisch verfijnde

gootlijn mooi afdekken. Weet ook

sleuf- en roostergoten aan. Maar als je

dat eventueel gebroken goten niet

zo’n systeem met de klassieke

hersteld zijn door er een nieuw rooster

130/100 mm afmetingen hebt, dan

op te leggen, die garanties kan ACO

bieden we je dit vernieuwingsaanbod

niet bieden. In dit geval is de kans

aan. De roosters passen op oude ACO

groot dat het nieuwe rooster ook snel

tuingoten, à la Selflock, maar ook op

beschadigd raakt door de slechte

de meeste goten van concurrentiële

onderbouw.

merken. Dat is de reden waarom ACO

TIP! Voorzie jouw Euroline gootlijn van een nieuw rooster

met dit aanbod komt. We worden regelmatig geconfronteerd met afvoergoten van onbekende B-merken 38

Heb je de Euroline afvoergoot, uit ons

die geen kwaliteitsroosters voorleggen.

huidig aanbod met een buitenbreedte

Voor elke goot wordt direct ‘het is een

van 11,8 cm, in jouw terras liggen?

ACO Drain’ in de mond genomen en

Je kan deze zonder breekwerk van

zo gaan bouwheren bij ons te rade.

een rooster voorzien dat perfect past

Vanuit onze servicegerichtheid bieden

bij de kleur van de verharding of het

we nu een oplossing zonder goten te

buitenschrijnwerk. Neem een kijkje

moeten uitbreken.

in de katern ‘In harmonie’. Roosters worden er ook los aangeboden.

Let op! Deze roosters verhogen de

RENOVATIEROOSTERS

belastingsklasse van de aanwezige Product

afvoergoot niet. Het gebruik blijft

Bouwlengte Bouwbreedte Inloopdoorsn. cm cm cm2/m

Art. nr.

beperkt tot voetgangersverkeer met stapvoets verkeer van personenwagens als maximale belasting. Voor andere toepassingen, met passage van bijvoorbeeld bestel- of vrachtwagens, dient een volledig nieuwe gootlijn gelegd die voldoet aan de gevraagde

Sleufrooster, opliggend, uit verzinkt staal

100,0

13,0

280

06303

Sleufrooster, opliggend, uit verzinkt staal, antraciet gepoederlakt

100,0

13,0

280

P6303

Sleufrooster, opliggend, uit inox

100,0

13,0

280

06318

Inbouw | Gallo afvoerput

Dit kleine zijterras aan de achterdeur

De Gallo vloerafvoerput is makkelijk

De bovenkant komt, samen met de

heeft een waterkraantje voor de

vast te zetten in de stabilisĂŠ die dienst

tegels, net onder de waterkeringslijn

kuistaken of voor het besproeien van

doet als ondergrond voor de blauwe

van de woning om opstijgend vocht in

de tuin. Uiterst praktisch is het dan

hardsteen.

de muren te voorkomen.

als hier een afvoer wordt voorzien die voldoende breed is, zo kan je snel een emmer leeggieten en blijft overtollig water niet op de verharding staan. De bouwheer koos voor duurzaamheid met de vorstbestendige, polyesterbetonnen Gallo afvoerput met een inox lengtestaafrooster. Een standaard klokputje uit PVC zou snel zijn kleur verliezen en brokkelt met de tijd af, wat zonde zou zijn naast de mooie Vietnamese hardsteen. Het lengtestaafrooster is niet alleen mooi, maar biedt ook ideale sleufbreedten die het water van de kraan zonder veel spatten opvangen en tegelijkertijd de binnenkant van de put goed afdekken. Rooster en waterslot zijn handig uitneembaar om, indien gewenst, een volledige afvoercapaciteit te bekomen.

Inbouw | Sleufgoten 1a

Plaatsing sleufgoten voor tuin, terras en oprit in beeld. Geïllustreerd met de Homeline sleufgoten. De zomer staat voor de deur en stilaan

Gootelementen

kan je opnieuw van tuin en terras gaan genieten. Dankzij het ACO Garden

De standaard gootelementen van

Homeline afwateringssysteem kan dat

dit afwateringssysteem zijn 15 cm

zonder vervelende schoonmaak-

hoog, maar als je - zoals hier - een

karweitjes. Water opdweilen,

nieuw terras wil aanleggen bovenop

terugvloeiend kuiswater uit het

een eerder gegoten betonplaat,

aangrenzende bloemenperk of

moet je kiezen voor gootelementen

verwelkte bloemen door detergenten

met een beperkte inbouwhoogte

behoren definitief tot het verleden,

(hier: 5,7 cm). Ook dat is nog hoog

want het afwateringssysteem vangt

genoeg om het water vlot te kunnen

kuis- en hemelwater perfect op.

afvoeren. Het gladde oppervlak

Dat je het discreet in het nieuwe of

van het polyesterbeton, waaruit de

bestaande terras kan inwerken, is mooi

gootelementen gemaakt zijn, zorgt

meegenomen. .

voor een hoge stroomsnelheid, zodat

Multifunctioneel

wanden blijven kleven. Toch moet je altijd de beschikbare inbouwhoogte in

werd beslist om drie afwateringslijnen

het achterhoofd houden.

aan te leggen.

Vergeet niet dat er nog een opzetstuk

Eén op de grens tussen het terras en

op de gootelementen komt!

de tuin, één dwars

De elementen zijn 1 meter lang

door het terras en - aangezien deze

en sluiten dankzij een tand- en

afwateringsgootjes ook bestand zijn

groefverbinding makkelijk op elkaar

tegen stapvoets overrijdende personen-

aan. Zo liggen ze ook gegarandeerd

wagens - één voor de garagepoort.

in een rechte lijn. Het best plaats je

66 Een toegang tot het ingebouwde afwateringssysteem is handig, zeker waar bomen staan. Daarom kan

er zeker geen vuildeeltjes aan de

Voor dit grote terras en deze oprit

Onderhoudsvriendelijk dankzij toebehoren

de goten over de gewenste lengte in gestabiliseerd zand. Terrastegels kan je dan daarboven in een laag mortel leggen. 2

Gootelementen op maat

je in het begin en/of op het einde

De gootelementen zijn vrij licht

van een gootlijn een toegangsluik

en dus makkelijk hanteerbaar.

plaatsen. Zeker boven de verticale

Het vorstbestendige en chemisch

afvoerbuis is het interessant zo’n toegangsluik te plaatsen. 66 Een geurafsluiter/bladvanger plaats

je met de buitenste ring op de verticale afvoerbuis. Plaats daarop het gootelement met de verwijderde knock-out/voorvorming en breng de geurafsluiter in. 66 Een inspectieluik is een alternatief voor een toegangsluik. In het

resistente polyesterbeton is bovendien

uitneembare deksel kan je op maat

eenvoudig te bewerken. Zo zal je

geslepen tegels of klinkers leggen.

op het einde van een afwateringslijn

Vaak wordt het in combinatie met

onvermijdelijk een gootelement op de

een zandvanger gebruikt.

juiste lengte moeten afkorten.

Dat doe je het best met een

Sleuf aan de zijkant

diamantschijf op jouw haakse slijper

Bij de excentrische opzetstukken

gemonteerd.

staat de sleuf langs de zijkant.

Aan de garage komt dit goed van

Aansluiten afvoerleidingen

pas, aangezien de sleuf daar moet

Op het einde van elke lijn

aansluiten op de dorpel van de eerder

afwateringsgootjes zit al een verticale

gebouwde garage.

afvoerbuis (ø 110 mm) klaar. In het laatste gootelement verwijder je de

Op dezelfde manier kan je de afvoergoten perfect tegen glasgevels,

voorgevormde knock-out in de bodem

muren en terrasranden leggen.

en pas je die boven de afvoerbuis.

Het excentrische opzetstuk valt

Ook elementen met knock-outs in de

zodoende ook perfect te plaatsen

zijwanden zijn verkrijgbaar voor hoek-,

tegen een bestaand terras. Langs de

T- of kruisverbindingen. In deze lage

kant van de tuin moet je dan juist nog

gootjes is geen voorvorming voorzien,

een extra tegel of afboording voorzien.

maar in dat geval kan je met jouw haakse slijper zelf een uitsparing in de

verder op exact dezelfde manier als de stukken met de sleuf centraal.

bodem van het gootelement maken. 4

Excentrische opzetstukken plaats je

Op het opzetstuk mag je de stabilisé

Eindplaatjes

overal gelijk doortrekken, zodat je

Per rechte lijn gootelementen die je

de terrastegels daarbovenop in een

legt, sluit je het begin en het einde

mortelbed kan leggen.

af met een eindplaatje. Zet dat stevig

Het excentrische opzetstuk laat een

vast met een beetje mortel. Indien je een horizontale afvoer zou willen, kan

inbouwhoogte van 6,8 cm toe, zodat je het bestratingstype voor jouw

je hier een eindplaatje met ingegoten

terras nog vrij kan kiezen. Hier bestaat

uitloop voorzien.

het terras uit natuursteentegels van

5 cm dik. Let er wel op dat die aan

Opzetstukken

de oppervlakte een halve cm hoger

Eens de goten allemaal op hun plaats

komen te liggen dan de bovenzijde

liggen, kan je er de opzetstukken op

van de sleuf. Anders kan het water

aanbrengen. Die zijn zo gevormd dat ze perfect op de gootelementen

onmogelijk in de sleuf lopen en ontstaat er toch plasvorming op jouw terras.

passen. Je kan de opzetstukken op elkaar uitlijnen met de speciale clipsen en met de waterpas controleer je of ze

Net als de gootelementen kunnen de

egaal liggen.

opzetstukken probleemloos op maat

ingekort worden met de haakse slijper.

Sleuf centraal

Als er een verharding langs beide kanten van het afwateringssysteem

Doe dit met een nieuwe metaalschijf, 7

zo wordt voorkomen dat ‘oude’ metaalresten zich vasthechten en

komt (bv. bij een afvoergoot midden

gaan oxideren op het metaal van de

in het terras), dan kan je bij Homeline

opzetstukken.

kiezen voor een centrisch opzetstuk.

Bij verzinkte opzetstukken dient het

De sleuf bevindt zich dan in het

snijvlak nog even koud naverzinkt te

midden. De tegels sluiten langs beide

worden, de inox versie vraagt geen

kanten mooi op het systeem aan,

verdere behandeling.

wat ervoor zorgt dat alles stevig ingebouwd zit. De vrije inbouwhoogte van het opzetstuk met centrale sleuf bedraagt 8 cm.

Onderhoud | Afvoergoten Handige onderhoudstips die de levensduur van jouw gootlijn verzekeren. Gebruik van detergenten Eén van de basisfuncties van een afvoergoot ligt in het efficiënt en makkelijk afvoeren van kuiswater. Ze komen dus regelmatig in aanraking met de meest agressieve detergenten. En hier schuilt een gevaar. Een naspoeling met water is noodzakelijk bij schoonmaakkarweitjes, daar men detergenten beter niet laat opdrogen op metalen, coatings of andere ondergronden. Een gegalvaniseerde rooster- of sleufgoot kan aangetast worden en op termijn gaan roesten,

Bij plaatsing al voorkomen dat roosters en sleuven vies worden

ook al garandeert ACO de hoogste

Voor terrasreiniging adviseert ACO

kwaliteitseisen inzake galvanisatie.

zelfs het hergebruik van regenwater

Aluminium is nog veel gevoeliger voor

zonder toevoeging van kuisproducten.

Aan plaatsers vragen we om restanten

agressieve producten en is daarom

Beperk het gebruik van detergenten

van voegmortels meteen van

zelfs niet opgenomen in de Europese

tot éénmaal per jaar of doe het alleen

roosters en sleuven te verwijderen.

Norm EN 1433, die de materialen

als er serieuze vlekken optreden.

Opgedroogde mortelresten mogen

voor de productie van afvoergoten

En beter nog ... Opteer desgevallend

zeker niet met een schuurborstel

vastlegt. Het veel duurdere inox

voor biologisch afbreekbare

of een scherp voorwerp verwijderd

biedt de meest duurzame garanties,

producten, want we denken

worden. De weinig esthetische

hand in hand met het chemisch

natuurlijk aan het milieu. Goten in het

krassen zijn dan nog het minste, bij

resistente polyesterbeton. Vanuit

vloeroppervlak buiten sluit je sowieso

gegalvaniseerde roosters of sleuven

ons kwaliteitsstreven als marktleider

best op de riolering aan, niet op de

kan een stevige verwijdering van de

promoot ACO het gebruik van deze

waterput voor hergebruik. Olie van de

deklaag roestvorming in de hand

materialen. Euroline Discreet Inox zien

wagen, detergenten en andere stoffen

werken. Mechanisch ingekorte

we voortaan dan ook als dé standaard

kunnen het water sterk vervuilen.

elementen moeten op het snijvlak even

sleufgoot voor tuin, terras en oprit.

naverzinkt worden. Zo biedt verzinkt

Een inox opzetstuk als standaard, dat

staal duurzame garanties. Bij roosters

is ongezien in de markt! Het tevens

of opzetstukken uit inox is dit niet

modern en trendy materiaal houden

nodig. Al vragen we steeds een nieuwe

we voor jou betaalbaar dankzij

metaalschijf te gebruiken, zo wordt

uitgekiende productieprocessen.

voorkomen dat ‘oude’ metaalresten zich vasthechten en gaan oxideren

Je kan deze goot, inox roosters ook

op het metaal van de roosters of de

natuurlijk, zelfs als overloop van een

opzetstukken.

buitenzwembad aanleggen. De sleuf en de onderbouw zullen niet aangetast

TIP! Sleufgoot en kleefband

worden door chloorhoudende dampen

Kleef de bovenzijde van de sleuf af met

en vloeistoffen. Dient de goot voor

een kleefband. Zo wordt voorkomen

de opvang van kuiswater, dan blijven

dat stabilisé en voegmortel in de goot

we toch het belang van de naspoeling

vallen. Verwijder de kleefband na

accentueren. Weer sowieso het gebruik

uitharding van de voegen.

van puur bleekwater, inox houdt er

Kies wel voor een niet te straffe en snel

niet van en de meeste verhardingen

verwijderbare kleefband, het is enkel

gaan er hun frisheid door verliezen.

maar voor gebruik tijdens de plaatsing.

Roosters wegnemen voor onderhoud

Zo kan het vuilvangemmertje, dat

Een gootlijn helpt je de buiten-

bladeren en vuildeeltjes opvangt, er

verharding te onderhouden in stijl.

snel even uitgenomen worden voor

Logischerwijze vragen de goten zelf

reiniging. Simpel toch?

weinig onderhoud, aan de gladde

Materiaalkeuze op maat van de toepassing

wanden blijft immers weinig of geen vuil hangen. Bij een schoonmaak van het terras of de oprit raden we je aan

We geven je graag nog enkele tips bij

de roosters éénmaal per jaar even

het kiezen van een rooster.

weg te nemen en de goten mee uit

Een kenmerk van gietijzer is

te spoelen. Als je bomen in de buurt

bijvoorbeeld dat het gaat oxideren.

hebt, doe je dit het best na het vallen

De bovenlaag krijgt, zoals men in de

van de meeste bladeren. Net als bij

volksmond zegt, een kleine roestlaag.

de meeste ACO goottypes liggen de

Bij frequente passage van wagens

Euroline roosters rechtstreeks op de

zal deze bovenlaag evenwel mooi

gootelementen geklemd, zo gaan ze

‘gepolierd’ worden. Kies aldus nooit

niet rammelen of liggen ze niet los

een gietijzeren rooster voor de zwarte

voor grijpgrage kinderhandjes.

kleur. Binnen ACO Garden vinden we

Met de apart te bestellen roosterhaken

gietijzer terug bij roosters met een

(art. nr. 445612) (a), of met haken die

belastingsklasse B 125 kN of C 250 kN,

je thuis hebt liggen, zijn ze makkelijk

het is eerder een functioneel materiaal

uitneembaar. We tonen het je even.

voor gebruik in verhardingen waar

Je hebt een rooster met een lengte van

regelmatig bestelwagens circuleren.

1 meter voor je liggen. Richt je dan

In industriële toepassingen is een

op beide uiteinden en kom met beide

rooster uit gietijzer ook de standaard.

haken in de handen zo’n 25 cm

Multidrain D 400 kN is daar al een

meer naar binnen, waar je aldus

voorloper van. Alles is natuurlijk

links en rechts een haak door een

subjectief ... kies je voor een rustieke

sleufopening van het rooster steekt.

verharding in de tuin, dan kan gietijzer

Ter hoogte van die punten ligt het

natuurlijk mooi zijn. Of je kan de

rooster geklemd. Klem de haken onder

nieuwste hype volgen en kiezen voor

het rooster en doe dit met beide haken

de gepoederlakte gietijzeren variant,

tegen één gootwand aan.

mooi in harmonie met de verharding

Neem je de roosterbreedte in

en/of het buitenschrijnwerk.

aanschouw, positioneer de haken

Het poederlakken verloopt volgens de

dan absoluut niet centraal! Trek het

hoogste kwaliteitsnormen.

rooster er vervolgens met beide haken

En tot slot ... daar we in België toch

rustig uit. Herhaal deze stap, rooster

sleufgoot raden we twee elementen

een grote kustlijn hebben ... willen we

per rooster. De roosters zijn nadien

aan, aldus één aan het begin en één

je nog meegeven dat inox het meest

makkelijk terug te plaatsen.

aan het uiteinde van de gootlijn.

resistente materiaal is voor bijtende

Het deksel van het toegangsluik,

zeelucht.

als volle afdekking of betegeld in

Met deze tips willen we je op

gebruik, is snel uitneembaar dankzij

weg zetten naar een duurzame

Sleufgoten zijn minder toegankelijk

de roosterhaakjes (optioneel, art. nr.

systeemkeuze op maat van jouw

dan roostergoten, maar daarom

CR002). Steek vervolgens éénmaal

bouwproject. Daarom legt ACO zo’n

niet minder onderhoudsvriendelijk.

per jaar de tuinslang even in de

breed productgamma voor.

ACO biedt bij Euroline Discreet en

gootlijn, zo worden vuildeeltjes snel

Graag adviseren we je bij jouw keuze,

Homeline handige toegangsluiken

verwijderd. Bij Homeline bestaat er

samen met kwaliteit is service ons

aan. De richtlijn is dat er minstens één

nog een inspectieluik. Dit is een soort

uitgangspunt.

toegangsluik moet geplaatst worden,

betegelbaar deksel van ongeveer

het liefst waar zich de aansluiting

50 cm breed dat vaak voorgeschreven

van de goot op de ondergrondse

wordt als de aansluiting op de riolering

rioleringsbuis bevindt. Vanaf 6 meter

via een zandvanger verloopt.

En hoe wordt een sleufgoot binnenin onderhouden?

(a) Bestel bij het Euroline inox lengtestaafrooster met fijne roosteropeningen uitzonderlijk de set CR002 in plaats van 445612.

Wellness | Designafwatering rond zwembaden Je denkt eraan een zwembad aan te leggen? De Euroline Inox en Euroline Discreet Inox afvoergoten, met respectievelijk een designrooster en een fijne inloopsleuf uit inox, bieden de ideale omkadering. Ze doen dienst als afboording, vangen regenwater van het naastliggend terras op of voeren als overloop het zwembadwater af naar de filter. Kortom, ze bieden een esthetische, functionele en duurzame meerwaarde. Inox als ideaal materiaal Roestvrij staal (RVS) of inox heeft een sterke resistentie tegen chloorhoudend water van zwembaden. Bovendien is inox na glas het meest â€˜onderhoudsvriendelijkeâ€™ materiaal. Vuildeeltjes gaan zich vrijwel niet vasthechten aan het oppervlak. Daarnaast is het materiaal vanuit esthetisch oogpunt erg geliefd in de moderne bouw. Inox geeft een meerwaarde aan zwembaden, zeker in vergelijk met de goedkope en minder kleurvaste look van kunststof. Natuurlijk zijn er kwalitatief en dus prijsmatig ook diverse soorten inox. Men kiest best voor austhenitisch RVS, dat ook de maatstaf is in de voedingsindustrie. Naast chroom 44

bevat dit type nikkel, waardoor het

Euroline Discreet Inox

goede corrosieve en mechanische

Pijnloos blootsvoets lopen op de fijne

eigenschappen heeft. Het is weinig

sleuf van 10 mm. Toegangsluiken

magnetisch en op die manier

houden het geheel perfect

makkelijk te onderscheiden van het

onderhoudsvriendelijk.

minderwaardige ferritisch RVS.

Meer info pg. 22 & 23

Euroline Discreet Inox en Euroline Inox In ons gamma ACO Garden afvoergoten voor tuin, terras en oprit presenteren we een aantal trendy producten uit austhenitisch RVS AISI 304. Zo biedt Euroline Discreet Inox een mooie, discrete sleufafwatering en Euroline Inox een prachtig lengtestaafrooster. De onderliggende gootelementen uit polyesterbeton zijn al even chemisch resistent als inox, ideaal voor toepassing rond zwembaden. De afwateringssystemen vangen het chloorhoudend water op en leiden het af naar de filterinstallatie. Of ze voorkomen dat regenwater en kuiswater van het

Euroline Inox

naastliggende terras in het zwembad verdwijnen, bovendien bieden ze

De afvoergoten met inox

een zeer esthetische meerwaarde.

lengtestaafrooster liggen iets lager

Op vraag realiseren we natuurlijk ook

dan het wateroppervlak. Het ‘vallende’

Bij binnenzwembaden, zoals de

afvoersystemen volledig uit inox op

water heeft een rustgevend effect.

meeste publieke zwembaden,

maat van jouw project.

Meer info pg. 8 & 9

Een wereld van verschil

wordt aangeraden om met een austhenitisch RVS AISI 316 te werken. Deze RVS-soort bevat naast chroom en nikkel 2 à 3 procent molybdeen en is gestabiliseerd door titaan. Hierdoor heeft het een betere corrosieve weerstand dan AISI 304, in het bijzonder tegen chloriden. Chloordampen gaan bij buitenzwembaden snel opgaan in de buitenlucht, voor deze toepassingen wordt AISI 304 als ideaal aanzien.

Totaaloplossingen | Tuin, terras en oprit ACO biedt totaaloplossingen. Graag tonen we jou nog een aantal productconcepten die, net als de afvoergoten en vloerafvoerputten, onmisbaar zijn voor het inrichten van de buitenomgeving.

Buffering & infiltratie Infiltration Line | Infiltratieblokken “Anders omgaan met regenwater in de

Wetgevend komen er meer en meer

tuin? Evolutie in plaats van revolutie!”

verplichtingen om regenwater op ons

Infiltratie komt de grondwaterstand

eigen perceel te bufferen en te laten

ten goede en voorkomt dat

infiltreren. Dankzij het ACO Garden

regenwater de vaak verouderde

Infiltration Line infiltratiesysteem

openbare riolering doet verzadigen,

kan je slim omgaan met regenwater

met overstromingen tot gevolg.

op de meest praktische manier. Het

Elk van ons kan een steentje bijdragen

productconcept is volledig in lijn met

om dit te voorkomen.

de Vlaamse verordening uitgewerkt.

INFILTRATION LINE, gepatenteerde, waterabsorberende infiltratieblok uit natuurlijke, milieuvriendelijke rotswol. Kant-en-klaar systeem, makkelijk en discreet te plaatsen. Buffercapaciteit van 112,8 liter per blok. Bovenaan geïntegreerde doorvoerleiding voorzien van perforatiegaten. Aansluitdiameter 110 mm voor aansluiting van de waterinvoer. Via deze doorvoerleiding zijn meerdere blokken in lijn achter mekaar in te bouwen tot het bekomen van een infiltratielijn. Het aantal blokken wordt vastgelegd volgens de benodigde buffercapaciteit Bouwlengte cm

Bouwbreedte cm

Bouwhoogte cm

Art. nr.

100

10943

Inspectieschacht uit PVC, Ø 315 mm, met inox vuilvangmand

130/90

INSP.315. H.130.90

Ontluchtingsbox uit PP (a)

12,50

18,50

319560.I

Product Infiltratieblok

Afsluitstop uit PVC, DN 100 - Ø 110 mm (b)

02618

(a) Optioneel. Indien ontluchting op het infiltratiesysteem voorzien wordt. Aansluitdiameter 110 mm. (b) Optioneel. Indien er geen overloop of ontluchting voorzien wordt.

Waterdoorlatende verhardingen Area | Gras- & grinddallen Een extra buitenparkeerplaats voor

Dankzij de ACO grasdallen uit

een wagen hoeft niet te betekenen

kunststof krijg je een berijdbaar

dat je een extra tegel-, klinker- of

grasperk. Tevens geschikt voor

betonverharding moet aanleggen.

toepassingen met grind.

AREA, gras -en grinddal uit kunststof, groen

Product AREA 40, groen

Bouwlengte cm

Bouwbreedte cm

Bouwhoogte cm

Art. nr.

58,6

38,6

3,8

81070

Waterdoorlatende verhardingen Gravel Fix® Pro | Een vaste voet op grind

zichtbaar wordt, want weet dat de

Hedendaagse tuinontwerpen

moet blijven onder zo’n anderhalve

kenmerken zich door de diversiteit aan

centimeter grind. Onze uitgebreide

bestratingen. De tijd van complete

plaatsingsinstructies geven dit duidelijk

tuinen en opritten in blauwe steen

weer. De matten hebben een grootte

bovenzijde in se volledig verscholen

of in klinkers van eenzelfde kleur is voorbij. In elk tuinconcept wordt er

van 117,6 cm bij 76,4 cm. Ze worden

Mooi egaal

eenvoudig in halfsteensverband naast

gespeeld met strakke tegels in diverse

De Gravel Fix® Pro grindstabilisatie-

elkaar gelegd op de juiste fundering.

maten, de vrij ruwe kleiklinkers, ...,

matten houden, dankzij de uitgekiende

De hoogte bedraagt 3,2 cm en de

graspartijen en dolomiet.

honingraat celstructuur, alle

wandstructuur is 1,4 mm dik aan

En die gecombineerde aanleg van

grindsoorten met een korrelgrootte

de onderzijde en 0,8 mm aan de

waterdoorlatende en ondoorlaatbare

van 3 à 16 mm mooi op hun plaats.

bovenzijde. Grindmatten zijn makkelijk

verhardingen wordt trouwens niet

Kuilen en oneffenheden zijn voorgoed

op maat af te snijden rondom bomen,

alleen vanuit esthetisch oogpunt

verleden tijd. De oppervlakte oogt

langs een voetpad in een andere

aangeraden. Infiltratie is gunstig voor

mooi egaal en biedt sterkte en

bestrating, ... Is een grindmat eens

de grondwaterstand en gaat een

stabiliteit voor voetgangers en alle

voor het blote oog zichtbaar, geen

verzadiging van de riolering tegen.

verkeer. De mobiliteit van fietsers,

nood. Ze zijn perfect UV-bestendig

Anderzijds mag de grond rondom

motorijders en rolstoelgebruikers

en ze hebben een uitzonderlijke

de woning niet te drassig worden

is gegarandeerd. Zelfs vrouwen

draagkracht. Gevuld bedraagt de

en moet je op sommige plaatsen

met hoge hakken gaan voortaan

voorkomen dat detergenten of

gezwind door het grind. Gravel Fix

benzine in de ondergrond dringen.

Pro biedt vervolgens ook een stevige

de gebruikte grindsoort. Ze zijn dus

Onze afvoergoten zorgen dan voor

ondergrond voor tuinmeubilair en

geschikt voor nagenoeg alle verkeer,

de afvoer. Voor de waterdoorlatende

ladders.

zelfs stapvoets vrachtverkeer.

zones met grind biedt ACO nu de Gravel Fix® Pro aan.

druksterkte minstens 250 ton/m² tot ®

maximaal 450 ton/m², afhankelijk van

Kleur in functie van het grind De hoogwaardige grindmatten biedt ACO standaard aan in wit transparant, uit recycleerbaar polypropyleen, en in het grijs, uit opnieuw recycleerbaar 100 % gerecycleerd polypropyleen. Bij keuze voor grind in een donkere tint raden we de grijze variant aan,

voor de lichtere soorten de wit transparante grindmat. Zo stoort het niet als de grindmat op een plaats wat

Snelle infiltratie regenwater en geen onkruid Dankzij het hoogwaardig, milieubewust spuitgietproces wordt steeds dezelfde,

hoge productkwaliteit geboden. Het stevige Dupont Typar® geotextiel van

GRAVEL FIX® PRO, grindstabilisatiemat uit kunststof met stevig Dupont Typar® geotextiel aan de onderzijde, kleur wit transparant of grijs Product

Bouwlengte Bouwbreedte Bouwhoogte Stuks/ cm cm cm m2

Art. nr.

68 g/m² aan de onderzijde verhoogt de stabiliteit en beperkt tegelijkertijd het opschieten van onkruid. De snelle infiltratie van regenwater blijft steevast gegarandeerd en maakt dat het grind in de celstructuur steeds snel droog is.

Uit puur polypropyleen, recycleerbaar Kleur: wit transparant

117,6

Uit 100 % gerecycleerd polypropyleen, recycleerbaar Kleur: grijs

117,6

76,4

3,2

1,11

1100062

Zo wordt een glad grindoppervlak bij stevige vorst voorkomen en behoudt

76,4

3,2

1,11

1100070

het grind bovendien beter zijn kleur.

TECHNISCHE & ALGEMENE SPECIFICATIES Conform kwaliteits- en milieunorm REACH (EC1907/2006) | lastenboekteksten, technische specificaties en inbouw: www.acogarden.be Niet gevuld zijn de Gravel Fix® Pro grindstabilisatiematten gecertificeerd voor een maximale druksterkte van 120 ton/m² voor de wit transparante versie in puur PP en 95 ton/m² voor de grijze versie in 100 % gerecycleerd PP.

Klokputten EKO Home | Klokputjes We investeren veel geld in onze

Deze nieuwe inox klokput staat voor

het schoonmaken, dan is het deksel

woning. We kiezen de duurste

stijl, design en duurzaamheid in en

snel afneembaar.

materialen, stijlvol en zeer duurzaam

rondom de woning. Roestvrij staal

in de tijd. En dan zie je plots dat onze

is een hard materiaal en waarborgt

mooie tegels en vloeren, zowel binnen

een glad oppervlak waaraan vuil

als buiten, ontsierd worden met een

zich minder snel vasthecht. De fijne

broos klokputje in PVC. Kijk maar eens

inloopsleuven dekken de behuizing

onder het buitenkraantje aan de gevel

discreet af, een efficiënte afwatering

of in de betegelde garage.

is gegarandeerd. En wil je een grotere

EKO Home biedt dé oplossing.

inloopcapaciteit, bijvoorbeeld tijdens

EKO HOME, vloerafvoerput uit inox, matte uitvoering met verticale uitloop, niet verschroefd rooster met verfijnde inloopsleuven, klasse A 15 kN Bovenvlak mm

Hoogte (lichaam/totaal)

Debiet l/s

Uitloop mm

Art. nr.

100 x 100

69/115

0,25

Ø 40

413207

150 x 150

57,5/97,5

0,40

Ø 50

413208

200 x 200

83/122

0,60

Ø 60

413209

Deksels Wil je een waterput of een sterfput onder een te betegelen terras op een eenvoudige en esthetische manier toegankelijk houden? Onze kwaliteitsvolle klinker- en tegeldeksels voor binnen- en buitentoepassingen zijn de ideale oplossing! De deksels zijn water-, geuren stofdicht. Alucover | Tegeldeksels ALUCOVER, tegeldeksel uit aluminium in krimpverbinding geproduceerd, met 3 neopreen-dichtingen, inliggende kruisnetwapening, 4 inbusbouten, hef- en bedieningssleutels en PVC-afwerkingsdopjes 48

Kadermaat (a) mm

Putmaat mm

Raamhoogte mm

Belastingsklasse (b)

Art. nr.

400 x 400

300 x 300

72,5

M 125 kN

405340

500 x 500

400 x 400

72,5

M 125 kN

405341

600 x 600

500 x 500

72,5

M 125 kN

405343

700 x 700

600 x 600

72,5

M 125 kN

405345

(a) De vermelde kadermaten hebben een effectieve buitenmaat van 2 mm kleiner om perfect in de tegelmaat, rekening houdend met de voegbreedte, ingewerkt te worden. (b) Alucover tegeldeksels klasse L 15 kN worden door een proef- en onderzoekinstituut gekeurd met een proefbelasting van L 50 kN bij gebruik van een volledige betonvulling met kwaliteit B 300. Tot afmeting 60,0 x 60,0 cm mits betonvulling genormeerd voor klasse M 125 kN.

Alustone | Klinkerdeksels ALUSTONE, klinkerdeksel uit aluminium met gelaste naden, met EPDM-dichting, 2 hefsleutels en inliggende kruisnetwapening Kadermaat mm

Putmaat mm

Raamhoogte mm

Belastingsklasse (c)

Art. nr.

400 x 400

330 x 330

100

30 kN

180404.18

500 x 500

430 x 430

100

30 kN

180505.18

600 x 600

530 x 530

100

30 kN

180606.18

700 x 700

630 x 630

100

30 kN

180707.18

CleanBox | Vuil blijft buitenshuis, kuiswater van binnen wordt handig afgevoerd Een duurzaam werkende voetmat De CleanBox integreert een stevige voetmat stijlvol in een handige vloerbak uit polyesterbeton of polypropyleen. Deze vloerbak ligt op zijn beurt esthetisch verwerkt in de klinkers of tegels buiten en wordt aangesloten op een afvoerbuis ø 110 mm. Hierlangs wordt het water afgevoerd dat door de bovenliggende - aldus sneldrogende - voetmat sijpelt. Via spaties in het aluminium draagprofiel van de voetmat vallen vuildeeltjes rechtstreeks in de vloerbak. Dit systeem garandeert een efficiënte werking en houdt natte en vuile voeten constant uit het huis!

Kuiswater snel opvangen voor meer vrije tijd Diverse afmetingen

Geurafsluiter/bladvanger nodig?

dorpel van de achter- of voordeur ligt,

De vloerbak uit polyesterbeton is

Neem de 3-delige geurafsluiter/

biedt dit een groot kuisgemak.

beschikbaar in 3 formaten:

bladvanger (art. nr. 03428) van bij de

Vermits de vloerbak aan de buiten-

Je opent de deur en neemt de voetmat

66 60 cm x 40 cm

tuingoten. Plaats de buitenste ring op

weg. Al het kuiswater van binnen

66 75 cm x 50 cm

de verticaal klaarzittende afvoerbuis.

verdwijnt in de vloerbak, die zodoende

66 100 cm x 50 cm

Positioneer de uitloopopening van de vloerbak boven deze ring.

mee gereinigd wordt. Ook het kuiswater van het tuinpad en het terras

De variant uit polypropyleen is

Zet de CleanBox vast in de gekozen

kan snel in de vloerbak opgevangen

leverbaar in de maat 60 cm x 40 cm.

bestrating en slijp dan pas de

worden. Je hebt zonder veel moeite

‘kruisstructuur’ boven de opening

steeds een proper huis en een mooi

5 voetmatten

onderhouden terras! En je hebt meer

Qua voetmatten is er keuze uit 5 types.

de naad tussen vloerbak en buitenste

vrije tijd!

Het basismodel bestaat uit een

ring vloeistofdicht af. Het binnenste

aluminium draagprofiel, uitgevoerd

deel van de geurafsluiter/bladvanger

met:

kan vervolgens in de ring gezet

Makkelijke inbouw!

voorzichtig weg. Eénmaal stofvrij, kit je

De ondergrond op hoogte brengen

66 Grijze viltstrips

worden en blijft steeds makkelijk

met een stabilisatielaag, zodoende

66 Antraciete viltstrips

uitneembaar. Simpel!

dat de bovenste rand van de vloerbak

66 Borstelhaar en antraciete viltstrips

in de hoogte perfect aansluit op

66 Zwarte rubberstroken

de aangrenzende verharding: natuursteen, klinkers, ...

De 5de variant is een verzinkt

Vloerbak positioneren en afvoerbuis

maasrooster met maaswijdten 9 mm

ø 110 mm onder de uitloop brengen.

x 31 mm voor plaatsen waar men

De voetmat plaatsen alvorens de

met veel modder aan de voeten

verharding aan te werken.

binnenkomt.

Aangrenzende verharding leggen en iets hoger laten uitkomen dan het

Het gamma beantwoordt

randprofiel van de vloerbak.

alle concrete klantenbehoeften!

CLEANBOX, vloerbakken Product

Bouwlengte Bouwbreedte cm cm

Bouwhoogte cm

Art. nr.

CleanBox, vloerbak uit polyesterbeton met afvoer voor plaatsing buiten aan achterdeur of voordeur, zandkleur, met geïntegreerd randprofiel uit verzinkt staal, versterkingsribben en uitloopopening ø 110 mm, voor alle types voetmatten Vloerbak 60/40

60,0

40,0

8,0

00398

Vloerbak 75/50

75,0

50,0

8,0

00399

Vloerbak 100/50

100,0

50,0

8,0

00400

CleanBox Light, vloerbak uit polypropyleen met afvoer voor plaatsing buiten aan achterdeur of voordeur, grijs, met randprofiel, versterkingsribben en uitloopopening ø 110 mm, voor alle types voetmatten van 60 cm bij 40 cm Vloerbak 60/40

60,0

40,0

7,5

82400

CleanBox (Light), toebehoren Geurafsluiter/bladvanger (3-delig)

03428

CLEANBOX, voetmatten voor plaatsing in vloerbak (a) Product

Bouwlengte Bouwbreedte cm cm

Bouwhoogte cm

Art. nr.

CleanBox, voetmat, draagprofiel uit aluminium met reinigbare vilten strips, lichtgrijs Voetmat 60/40

60,0

40,0

2,0

02180

Voetmat 75/50

75,0

50,0

2,0

02181

Voetmat 100/50

100,0

50,0

2,0

02182

CleanBox, voetmat, draagprofiel uit aluminium met reinigbare vilten strips, antraciet

Voetmat 60/40

60,0

40,0

2,0

01210

Voetmat 75/50

75,0

50,0

2,0

01211

Voetmat 100/50

100,0

50,0

2,0

01212

CleanBox, voetmat, draagprofiel uit aluminium met reinigbare vilten strips en borstelhaar, antraciet Voetmat 60/40

60,0

40,0

2,0

37160

Voetmat 75/50

75,0

50,0

2,0

37161

Voetmat 100/50

100,0

50,0

2,0

37162

CleanBox, voetmat, draagprofiel uit aluminium met rubberstroken, zwart Voetmat 60/40

60,0

40,0

2,0

01213

Voetmat 75/50

75,0

50,0

2,0

01214

Voetmat 100/50

100,0

50,0

2,0

01215

CleanBox, maasrooster uit verzinkt staal met optisch gesloten oppervlakte, maaswijdte 9/31 mm Maasrooster 60/40

60,0

40,0

2,0

01207

Maasrooster 75/50

75,0

50,0

2,0

01208

Maasrooster 100/50

100,0

50,0

2,0

01209

(a) De voetmatten en het maasrooster hebben een hoogte van 2 cm en integreren zich volledig in het randprofiel van de vloerbak. Het aluminium draagprofiel van de voetmatten heeft een staafafstand van 8 mm, vuildeeltjes vallen zodoende in de vloerbak.

Laat je inspireren op www.acogarden.be

Bezoek onze website: www.acogarden.be iPad

9:45 AM

100%

Free Vector (.ai, .eps)

iPad Air Mock Up

‘ACO Garden’ is de naam van het concept in België.

ACO Garden

ACO Passavant n.v.

Preenakker 8, 1785 Merchtem

Internationaal wordt het gecommercialiseerd als ‘ACO Self®’.

Tel. 052 38 17 70

Fax. 052 38 17 71

info@aco.be

METMET VERKOOPPUNTEN, TEKENINGEN VERKOOPPUNTEN,TECHNISCHE TECHNISCHE TEKENINGEN ENEN LASTENBOEKTEKSTEN LASTENBOEKTEKSTEN

ACO Garden NL

Published on Jan 8, 2014

De buitenverharding onderhouden in stijl Afvoergoten voor tuin, terras en oprit

bart_aco

Similar to

Popular now

Just for you

Go explore
