Olie- en benzineafscheiders Inbouw & Opbouw
CLEAN: Behandelen
Olie- en benzineafscheiders Inbouw & Opbouw
CLEAN: Behandelen
Coalisator-P
Met opbouwschacht
Olie- en benzineafscheiders voor inbouw uit rotatiegegoten PE
Coalisator-P
Productvoordelen
n Koolwaterstofafscheider uit PE klasse I voor inbouw in de grond
n Installatie conform de norm NBN EN 858 met Europees DOP-certificaat inclusief CE-attest en LGA proefattest
n Ovale rotatiegegoten uitvoering
n Minimale wanddikte van 10 mm
n Met zelfsluitende vlotterafsluiter getarreerd op een dichtheid van 0,90 g/cm³
n Met coalescentieunit, restoliegehalte ≤ 5 mg/l, uitneembaar zonder vooraf de installatie te moeten ledigen
n In de hoogte verstelbaar ophoogelement, mogelijkheid tot afsnijden om de 45 mm
n Deksel uit gietijzer - belastingsklasse B 125 - afmetingen 615x315 mm
n Met aansluitmogelijkheid voor een manuele monsternamepomp (in optie)
Nominale grootte
Slibvangput voor Coalisator-P Olie- en benzineafscheiders voor inbouw uit rotatiegegoten PE
Slibvangput voor Coalisator-P
Productvoordelen
n Slibvangput uit PE voor inbouw in de grond, voor plaatsing vóór de koolwaterstofafscheider
n Ovale rotatiegegoten uitvoering
n Minimale wanddikte van 10 mm
n In de hoogte verstelbaar ophoogelement, mogelijkheid tot afsnijden om de 45 mm
n Deksel uit gietijzer - belastingsklasse B 125 - afmetingen 615x315 mm
Oleopator-P Met slibvang
Olie- en benzineafscheiders voor inbouw uit rotatiegegoten PE
Oleopator-P
Productvoordelen
n Koolwaterstofafscheider uit PE klasse I voor inbouw in de grond
n Met geïntegreerde slibvang
n Installatie conform de norm NBN EN 858 met Europees DOP-certificaat inclusief CE-attest en LGA proefattest
n 50 jaar stabiliteitsgarantie voor het bekken
n Geheel beveiligd tegen opdrijven in geval van opstuwend grondwater tot 50 cm onder het maaiveld
n Ronde rotatiegegoten uitvoering, Ø 1320 mm
n Minimale wanddikte van 10 mm
n Met zelfsluitende vlotterafsluiter getarreerd op een dichtheid van 0,90 g/cm³
n Met coalescentieunit, restoliegehalte ≤ 5 mg/l, uitneembaar zonder vooraf de installatie te moeten ledigen
n Met aansluitmogelijkheid voor een manuele monsternamepomp (in optie)
N.B. Kies de bijhorende topsectie op p. 8
Oleopass-P
Productvoordelen
n Koolwaterstofafscheider uit PE klasse I voor inbouw in de grond
n Met geïntegreerde slibvang
n Met externe bypass, click-on systeem, voor behandeling van piekdebieten met een factor 1 op 5
n Installatie conform de norm NBN EN 858 met Europees DOP-certificaat inclusief CE-attest en LGA proefattest
n 50 jaar stabiliteitsgarantie voor het bekken
n Geheel beveiligd tegen opdrijven in geval van opstuwend grondwater tot 50 cm onder het maaiveld
n Ronde rotatiegegoten uitvoering, Ø 1320 mm
n Minimale wanddikte van 10 mm
n Met zelfsluitende vlotterafsluiter getarreerd op een dichtheid van 0,90 g/cm³
n Met coalescentieunit, restoliegehalte ≤ 5 mg/l, uitneembaar zonder vooraf de installatie te moeten ledigen
n Met aansluitmogelijkheid voor een manuele monsternamepomp (in optie)
N.B. Kies de bijhorende topsectie op p. 8
Slibvangput
Sedised-P
Productvoordelen
n Slibvangput uit PE voor inbouw in de grond
n Ronde rotatiegegoten uitvoering, Ø 1320 mm
n Minimale wanddikte 10 mm
n 50 jaar stabiliteitsgarantie voor het bekken
n Geheel beveiligd tegen opdrijven in geval van opstuwend grondwater tot 50 cm onder het maaiveld
N.B. Kies de bijhorende topsectie op p. 8

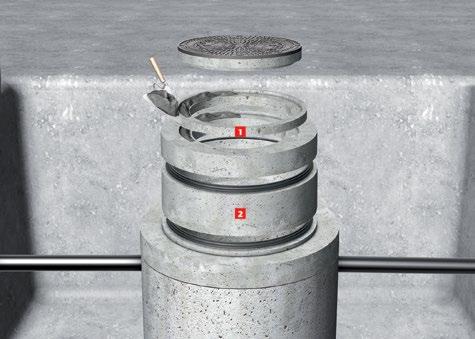

Opbouwschachten Olie- en benzineafscheiders voor inbouw uit rotatiegegoten PE
Topsecties
n Voor Oleopator-P, Oleopass-P en Sedised-P
n Belastingsklasse conform EN 124
n Waterdichte schachtopbouw
n BEGU - betonrand met gietijzeren deksel, toezichtsopening Ø 600 mm
Belastingsklasse Aansluitdiepte Gewicht
Ophoogelement uit rotatiegegoten PE enkel meegeleverd met topsectie 3301.34.11 en 3301.34.12
Ophoogelement uit rotatiegegoten PE enkel
Ophoogelement uit rotatiegegoten PE, naar keuze leverbaar met prefab betonnen lastverdeelplaat Ø 1550 mm x H 200 mm
Oleopator-C-OST
Met slibvang
Olie- en benzineafscheiders voor inbouw uit gewapend beton
Oleopator-C-OST
Productvoordelen
n Koolwaterstofafscheider klasse I, met hydraulisch geoptimaliseerde slibvang (geïntegreerd)
n Installatie conform de norm NBN EN 858 met Europees DOP-certificaat inclusief CE-attest en LGA proefattest
n Bekken van gewapend beton C35/C45 volgens EN 206-1-2000. Blootstellingsklasse XF3, XA2, XC4 en speciaal beveiligd tegen scheurvorming.
n Statisch getest voor lastaanname SLW 60
n Bestand tegen opwaartse waterdruk
n Inwendig voorzien van een 3-lagige olie- en biodieselbestendige binnencoating, met een min. laagdikte van 1100 μm en een hechtsterkte van min. 2,0 N/mm²
n Met zelfsluitende vlotterafsluiter getarreerd op een dichtheid van 0,90 g/cm³
n Met aansluitmogelijkheid voor een manuele monsternamepomp (in optie)
n Met coalescentieunit, restoliegehalte ≤ 5 mg/l, uitneembaar zonder vooraf de installatie te moeten ledigen
n Met CityTop-SP D 400 deksel uit gietijzer met betonrand voorzien van robuuste kliksluitingen en “SEPARATOR” opschrift
Oleopator-C-FST
Productvoordelen
n Koolwaterstofafscheider klasse I met ‘ruime’ geïntegreerde slibvang
n Installatie conform de norm NBN EN 858 met Europees DOP-certificaat inclusief CE-attest en LGA proefattest
n Bekken van gewapend beton C35/C45 volgens EN 206-1-2000. Blootstellingsklasse XF3, XA2, XC4 en speciaal beveiligd tegen scheurvorming.
n Statisch getest voor lastaanname SLW 60
n Bestand tegen opwaartse waterdruk
n Inwendig voorzien van een 3-lagige olie- en biodieselbestendige binnencoating, met een min. laagdikte van 1100 μm en een hechtsterkte van min. 2,0 N/mm²
n Met zelfsluitende vlotterafsluiter getarreerd op een dichtheid van 0,90 g/cm³
n Met aansluitmogelijkheid voor een manuele monsternamepomp (in optie)
n Met coalescentieunit, restoliegehalte ≤ 5 mg/l, uitneembaar zonder vooraf de installatie te moeten ledigen
n Groot olie-opslagvolume
n Met CityTop-SP D 400 deksel uit gietijzer met betonrand voorzien van robuuste kliksluitingen en “SEPARATOR” opschrift
Nominale grootte Buis-
Oleopator-C-NST
Zonder slibvang
Olie- en benzineafscheiders voor inbouw uit gewapend beton
Oleopator-C-NST
Productvoordelen
n Koolwaterstofafscheider klasse I (te plaatsen na slibvangput)
n Installatie conform de norm NBN EN 858 met Europees DOP-certificaat inclusief CE-attest en LGA proefattest
n Bekken van gewapend beton C35/C45 volgens EN 206-1-2000.
Blootstellingsklasse XF3, XA2, XC4 en speciaal beveiligd tegen scheurvorming.
n Statisch getest voor lastaanname SLW 60
n Bestand tegen opwaartse waterdruk
n Inwendig voorzien van een 3-lagige olie- en biodieselbestendige binnencoating, met een min. laagdikte van 1100 μm en een hechtsterkte van min. 2,0 N/mm²
n Met zelfsluitende vlotterafsluiter getarreerd op een dichtheid van 0,90 g/cm³
n Met aansluitmogelijkheid voor een manuele monsternamepomp (in optie)
n Met coalescentieunit, restoliegehalte ≤ 5 mg/l, uitneembaar zonder vooraf de installatie te moeten ledigen
n Met CityTop-SP D 400 deksel uit gietijzer met betonrand voorzien van robuuste kliksluitingen en “SEPARATOR” opschrift
Oleopator-C-NST & Oleopator-PR-C-NST Zonder slibvang Olie- en benzineafscheiders voor inbouw uit gewapend beton
Oleopator-C-NST & Oleopator-PR-C-NST
Productvoordelen
n Koolwaterstofafscheider klasse I (te plaatsen na slibvangput)
n Installatie conform de norm NBN EN 858 met Europees DOP-certificaat inclusief CE-attest en LGA proefattest
n Bekken van gewapend beton C35/C45 volgens EN 206-1-2000. Blootstellingsklasse XF3, XA2, XC4 en speciaal beveiligd tegen scheurvorming.
n Statisch getest voor lastaanname SLW 60
n Bestand tegen opwaartse waterdruk
n Inwendig voorzien van een 3-lagige olie- en biodieselbestendige binnencoating, met een min. laagdikte van 1100 μm en een hechtsterkte van min. 2,0 N/mm²
n Met zelfsluitende vlotterafsluiter getarreerd op een dichtheid van 0,90 g/cm³
n Met aansluitmogelijkheid voor een manuele monsternamepomp (in optie)
n Met coalescentieunit, restoliegehalte ≤ 5 mg/l, uitneembaar zonder vooraf de installatie te moeten ledigen
n Met MultiTop D 400 deksel uit gietijzer en CityTop-SP D 400 deksel uit gietijzer met betonrand, beiden voorzien van robuuste kliksluitingen en “SEPARATOR” opschrift
Foto: 65/80/100
Foto: PR 80/100
Nominale grootte Buisaansluiting Aansluitdiepte
Ø T (min) Olie-opslag
Nominale grootte Buisaansluiting Aansluitdiepte
Ø T (min) Olie-opslag
Ø
L x B
Slibvangputten
Olie- en benzineafscheiders voor inbouw uit gewapend beton
Slibvangput-CS
Productvoordelen
n Slibvangput uit prefab gewapend beton
C35/C45 volgens EN 206-1-2000
n Monolitisch bekken
n Blootstelling klasse XF3, XA2, XC4 en speciaal beveiligd tegen scheurvorming.
n Statisch getest voor lastaanname SLW 60
n Bestand tegen opwaartse waterdruk
n Inwendig voorzien van een 3-lagige olieen biodieselbestendige binnencoating, met een min. laagdikte van 1100 μm en een hechtsterkte van min. 2,0 N/mm²
n Uitgerust met een straalbreker aan de inlaat
n Met CityTop-SP D 400 deksel uit gietijzer met betonrand voorzien van robuuste kliksluitingen
Slibvangput-PR Slibvangputten
Olie- en benzineafscheiders voor inbouw uit gewapend beton
Slibvangput-PR
Productvoordelen
n Slibvangput uit prefab gewapend beton C35/C45 volgens EN 206-1-2000
n Monolitisch bekken
n Blootstelling klasse XF3, XA2, XC4 en speciaal beveiligd tegen scheurvorming.
n Statisch getest voor lastaanname SLW 60
n Bestand tegen opwaartse waterdruk
n Inwendig voorzien van een 3-lagige olieen biodieselbestendige binnencoating, met een min. laagdikte van 1100 μm en een hechtsterkte van min. 2,0 N/mm²
n Uitgerust met een straalbreker aan de inlaat
n Met CityTop-SP D 400 deksel uit gietijzer met betonrand voorzien van robuuste kliksluitingen
Foto: PR 18
Oleopator-bypass-C-FST
Met slibvang en bypass
Olie- en benzineafscheiders voor inbouw uit gewapend beton
Oleopator-bypass-C-FST
Productvoordelen
n Koolwaterstofafscheider klasse I
n Installatie conform de norm NBN EN 858 met Europees DOP-certificaat inclusief CE-attest en LGA proefattest
n Met ingebouwde slibvang en geïntegreerd bypasskanaal voor behandeling van grote piekdebieten
n Bekken van gewapend beton C35/C45 volgens EN 206-1-2000.
Blootstellingsklasse XF3, XA2, XC4 en speciaal beveiligd tegen scheurvorming.
n Statisch getest voor lastaanname SLW 60
n Bestand tegen opwaartse waterdruk
n Met coalescentieunit, restoliegehalte ≤ 5 mg/l
n Filter uitneembaar zonder vooraf de installatie te moeten ledigen
n Inwendig voorzien van een meerlagige olie- en biodiesel- bestendige binnencoating, met een min. laagdikte van 1100 µm en een hechtsterkte van min. 2,0 N/mm², aangebracht op een gestraalde ondergrond
n Met zelfsluitende vlotterafsluiter getarreerd op een dichtheid van 0,90 g/cm³.
n Met aansluitmogelijkheid voor een manuele monsternamepomp (in optie)
n Met CityTop-SP D 400 deksel uit gietijzer met betonrand voorzien van robuuste kliksluitingen en “SEPARATOR” opschrift
Flowpass-C - Flowcap-C
Met externe bypasskamer
Olie- en benzineafscheiders voor inbouw uit gewapend beton
Flowpass-C - Flowcap-C
Productvoordelen
n Bypasskamer met dubbele overstortwand en diafragma dat het debiet beperkt dat naar de KWS-afscheider wordt afgevoerd
n Te plaatsen in combinatie met KWS-afscheidings-installatie (zie tabel)
n Bekken van gewapend beton C35/C45 volgens EN 206-1-2000.
n Statisch getest voor lastaanname SLW 60
n Bestand tegen opwaartse waterdruk
n Met diverse aansluitingen voorzien van Forsheda insteekmoffen (tot Ø 500 mm)
n Bekken Ø 1800 mm, totaal gewicht ca. 5600 kg
n Met CityTop-SP D 400 deksel uit gietijzer voorzien van robuuste kliksluitingen
Voor nominale grootte
Behandeld debiet
Bypasskamer* met binnencoating
Piekdebiet Qmax
Verzamelschacht
Art. nr. bekken NG Inlaat Ø Uitlaat bypass Ø Uitlaat KWS Ø Bypasskamer*
Buisaansluiting
* De bypasskamer kan worden uitgerust met een olie- en benzinebestendige 3-lagige binnencoating.
Na nominale grootte
Behandeld debiet Piekdebiet Qmax Buisaansluiting
nr. bekken
Uitlaat Ø Inlaat bypass Ø Inlaat KWS Ø Verzamelschacht [l/s] [l/s] [mm] [mm] [mm]
Oleosmart-C-FST
Filterloos, met slibvang
Olie- en benzineafscheiders voor inbouw uit gewapend beton
Oleosmart-C-FST
Productvoordelen
n Koolwaterstofafscheider klasse I, innovatief filterloos systeem
n Met geïntegreerde slibvang
n Installatie conform de norm NBN EN 858 met Europees DOP-certificaat inclusief CE-attest en LGA proefattest
n Bekken van gewapend beton C35/C45 volgens EN 206-1-2000.
Blootstelling klasse XF3, XA2, XC4 en speciaal beveiligd tegen scheurvorming.
n Statisch getest voor lastaanname SLW 60
n Bestand tegen opwaartse waterdruk
n Concentratie aan koolwaterstoffen ≤ 5mg/l (gemeten volgens DIN 38409)
n Met omlopend filterloos coalescentiekanaal, waardoor:
o Gelijktijdige afscheiding van slib en lichte vloeistoffen, onmiddellijk bij toestromen van afvalwater in de afscheidings-ruimte
o Optimalisatie van het afscheidingsrendement van het slib met min. 93 %
o Risico tot dichtslibben sterk verminderen (vermindering onderhoudskosten) en minder onderhevig aan piekdebieten bij hevige regenbuien
n Inwendig voorzien van een meerlagige olie- en biodieselbestendige binnencoating, met een min. laagdikte van 1100 µm en een hechtsterkte van min. 2,0 N/mm², aangebracht op een gestraalde ondergrond
n Met zelfsluitende vlotterafsluiter getarreerd op een dichtheid van 0,90 g/cm³
n Met aansluitmogelijkheid voor een manuele monsternamepomp (in optie)
n Met CityTop-SP D 400 deksel uit gietijzer met betonrand voorzien van robuuste kliksluitingen en “SEPARATOR” opschrift
Filterloos, zonder slibvang Olie- en benzineafscheiders voor inbouw uit gewapend beton
Oleosmart-PR-C-NST
Productvoordelen
n Koolwaterstofafscheider klasse I, innovatief filterloos systeem (te plaatsen na slibvangput)
n Installatie conform de norm NBN EN 858 met Europees DOP-certificaat inclusief CE-attest en LGA proefattest
n Bekken van gewapend beton C35/C45 volgens EN 206-1-2000. Blootstelling klasse XF3, XA2, XC4 en speciaal beveiligd tegen scheurvorming.
n Statisch getest voor lastaanname SLW 60
n Bestand tegen opwaartse waterdruk
n Concentratie aan koolwaterstoffen ≤ 5mg/l (gemeten volgens DIN 38409)
n Met omlopend filterloos coalescentiekanaal, waardoor:
o Gelijktijdige afscheiding van slib en lichte vloeistoffen, onmiddellijk bij toestromen van afvalwater in de afscheidingsruimte
o Optimalisatie van het afscheidingsrendement van het slib met min. 93 %
o Risico tot dichtslibben sterk verminderen (vermindering onderhoudskosten) en minder onderhevig aan piekdebieten bij hevige regenbuien
n Inwendig voorzien van een meerlagige olie- en biodieselbestendige binnencoating, met een min. laagdikte van 1100 µm en een hechtsterkte van min. 2,0 N/mm², aangebracht op een gestraalde ondergrond
n Met zelfsluitende vlotterafsluiter getarreerd op een dichtheid van 0,90 g/cm³
n Met aansluitmogelijkheid voor een manuele monsternamepomp (in optie)
n Met CityTop-SP D 400 deksels uit gietijzer met betonrand voorzien van robuuste kliksluitingen en “SEPARATOR” opschrift
Nominale grootte Buisaansluiting
60 315 1350 4250 13300 5100 x 2440 28900 705021
75 315 1350 4250 13300 5100 x 2440 28900 704995
90 400 1255 3978 13200 5100 x 2440 28900 703472
Oleopator-G-H
Met slibvang
Olie- en benzineafscheiders voor inbouw uit glasvezelversterkt kunststof (GVK)
Oleopator-G-H NG 40-100
Productvoordelen
n Hoge sterkte bij laag gewicht
n Alle nominale maten getest door externe testinstituten (LGA)
n Optimale toegankelijkheid voor onderhoud
n Reiniging en lediging door uitneembare coalescentie casettes
n Coalescentie-inzetstuk kan worden verwijderd voor reiniging zonder de afscheider vooraf te ledigen
n Geïntegreerde aansluiting voor monstername
n Ruime keuze aan topsecties
n Olieafscheider klasse I getest volgens EN 858
n Horizontale tank uit glasvezelversterkte kunststof GVK
n Met coalescentie filterelement
n Inwendige garnituren gemaakt uit PE-HD
n Tankconstructie uit één stuk
Oleopator-bypass-G-H Met slibvang
Olie- en benzineafscheiders voor inbouw uit glasvezelversterkt kunststof (GVK)
Oleopator-bypass-G-H NG 50-100/1000
Productvoordelen
n Hoge sterkte bij laag gewicht
n Alle nominale maten getest door externe testinstituten (LGA)
n Optimale toegankelijkheid voor onderhoud
n Reiniging en lediging door uitneembare coalescentie casettes
n Coalescentie-inzetstuk kan worden verwijderd voor reiniging zonder de afscheider vooraf te ledigen
n Geïntegreerde aansluiting voor monstername
n Ruime keuze aan topsecties
n Olieafscheider klasse I getest volgens EN 858
n Horizontale tank uit glasvezelversterkte kunststof GVK
n Geen zware machines nodig, bestendig materiaal
n Met coalescentie filterelement
n Inwendige garnituren gemaakt uit PE-HD
n Met bypass-kanaal en geïntegreerde bypass-regeling
Oleopator-G-H
Met slibvang
Olie- en benzineafscheiders voor inbouw uit glasvezelversterkt kunststof (GVK)
Oleopator-G-H NG 150-300
Productvoordelen
n Hoge sterkte bij laag gewicht
n Alle nominale maten in deze serie zijn geëxtrapoleerd van LGA testresultaten van standaard ACO Oleopators
n Optimale toegankelijkheid voor onderhoud
n Efficiente reiniging en lediging door meerdere uitneembare coalescentie filters
n Coalescentie filters kunnen worden verwijderd voor reiniging zonder de afscheider vooraf te ledigen
n Geïntegreerde aansluiting voor monstername
n Ruime keuze aan topsecties
n Groot debiet olieafscheider klasse I volgens EN 858
NG 150 : 2 filter/vlotter units
NG 200 : 3 filter/vlotter units
NG 250 : 4 filter/vlotter units
NG 300 : 5 filter/vlotter units
n Debieten van 150, 200 en 250 l/s in één tank en 300 l/s in twee tanks
n Horizontale tank uit glasvezelversterkte kunststof GVK
n Met meerdere coalescentie filterelementen en meerdere vlotterkooien
n Inwendige garnituren gemaakt uit PE-HD
n Tankconstructie uit één stuk
Nominale
Toebehoren
[mm] [kg]
Topsectie DN 600
Topsectie DN 800
n Ophooglement Ø 800/600 uit rotatiegegoten PE
n Gietijzeren BEGU deksel met betonvoet
n Vrije opening Ø 600 mm
n Belastingsklasse D 400 volgens EN 124
n (lastverdeelplaat op de werf te voorzien)
n Ophooglement Ø 800 uit rotatiegegoten PE
n Gietijzeren deksel
n Vrije opening Ø 800 mm
n Belastingsklasse D 400 volgens EN 124
n (lastverdeelplaat op de werf te voorzien)
ACO spanriemen 75 SS
n Draagriem uit polyester
n Spanner en haken uit roestvrij staal
n Met 2 ankers T10/150SS uit roestvrij staal
1
Bouwhoogte met mortelvoeg
2 Schachtringen volgens DIN 4034 inclusief EPDM afdichting met lastverdelingsfunctie
2 Schachtringen volgens DIN 4034 inclusief EPDM afdichting met lastverdelingsfunctie en extra waterdichte kabeldoorvoering voor alarmsysteem
Oktagon
Monsternameschacht
Toebehoren voor olie- en benzineafscheiders voor inbouw
Dagmaat 600 - Oktagon
Productvoordelen
n Monsternameschacht van beton, dagmaat 600 mm
n Met ingebouwd verval van 30 mm (160 mm op aanvraag)
n Tot maximale aansluitdiepte 2 m
n Statisch getest voor lastaanname SLW 60
n Met Citytop-SP D 400 deksel uit gietijzer en betonnen rand, geurdicht verschroefd
Buisaansluiting Aansluitdiepte
Dagmaat 1000
Productvoordelen
n Monsternameschacht van beton, dagmaat 1000 mm
n Met ingebouwd verval van 30 mm (160 mm op aanvraag)
n Tot maximale aansluitdiepte 5,5 m
n Statisch getest voor lastaanname SLW 60
n Met Citytop-SP D 400 deksel uit gietijzer en betonnen rand, geurdicht verschroefd
Buisaansluiting
Aansluitdiepte
[mm] [mm] [mm] [mm] [kg]
705 5500
730 5500
200 875 5500
250 860 5500
880 5500
Slib- en olie-lediging Ledigingsinrichtingen
Toebehoren voor olie- en benzineafscheiders voor inbouw
Slib- en olie-lediging
Beschrijving
Aansluitdiepte T max Art. nr. [m]
Monsternamepomp
Monsternamepomp n Voor monstername aan de uitlaat van - 411500
Artikel nr
olie-afzuiginrichting
Slib-afzuiginrichting
Slib-afzuiginrichting
Slib-afzu ginrichting voor gedeeltelijke afzuig ng van de afgescheiden bezinkbare stoffen of van de totale nhoud van de afscheider
bestaande uit : - een oliebestendige f exibele darm met lengte f v de inbouwdiepte van de KW S-afscheider (zie tabe ); - een aansluitmogeli kheid voor het aankoppelen van de zuigwagen voorzien van een vaste snelkoppe ing volgens DIN 14307-C, en bi horende
Slibledigingsbuis voor selectieve lediging van de afgescheiden bezinkbare stoffen of van de totale inhoud van de afscheider
Olie-afzuiginrichting
Afzuiginrichting voor lichte vloeistoffen
Afzuiginr cht ng voor afgescheiden lichte vloeistoffen;
bestaande uit : - een opvangtrechter voor afzuiging; - een flexibele darm met lengte i f v de nbouwd epte van de KWS-afscheider (zie tabe ); - een aansluitmoge ijkhe d voor het aankoppelen van de zuigwagen, voorzien van een vaste snelkoppeling vo gens DIN 14307-C en bijhorende blinde koppeling volgens DIN 14311-C; - divers bevestigingsmater aal
Olieledigingsbuis met opvangtrechter voor selectieve lediging van de afgescheiden lichte vloeistoffen
2,5 8780.11.00 5,0 8780.31.00
Aansluitdiepte KWS-afscheider Gewicht
Procurat
Productvoordelen
n Standaard alarmsysteem voor KWS-afscheiders uitgerust met diverse detectiesondes, voor plaatsing in EX-bereik “zone 0”
n De oliesonde detecteert het verschil in densiteit en waarschuwt als de installatie met koolwaterstoffen verzadigd raakt
n Bijkomende hoogwater sonde geeft signaal als er een abnormaal hoogwaterpeil is. Dit kan een aanwijzing zijn dat de filtermatten sterk vervuild zijn en dus gereinigd dienen te worden. Het kan zelfs aantonen dat de automatische vlotterafsluiter de uitlaat heeft afgesloten
n Ultrasoon slibsonde detecteert verzadiging van het slibcompartiment
De levering van de alarminstallatie omvat:
n 1 controleapparaat IP 65 met toetsenbord en LCD display, inclusief ingebouwde optische en akoestische melding en voorzien van 3 potentiaalvrije contacten, individueel programmeerbaar
n 1 capacitieve Ex oliesonde met 5 m aansluitkabel
n 1 ultrasoon Ex hoogwater sonde met 5 m aansluitkabel
n 1 ultrasoon Ex slibsonde met 5 m aansluitkabel
n bevestigingsmateriaal voor de sondes
Alarmsysteem
Procurat Standard T6-1 Met 1 oliesonde
Beschrijving
Procurat Standard T6-2 Met 1 oliesonde + 1 hoogwatersonde
Procurat Standard T6-3 Met 1 oliesonde + 1 hoogwatersonde + 1 slibsonde
Procurat Standard T6-0 Met 1 hoogwatersonde 3024704
Toebehoren
Blauwe verbindingskabel 2 x 0,75 mm², afgeschermd (per l.m., max 500 m)
APLEX kabeldoorvoer, waterdicht tot 0,5 bar te plaatsen in een voorgeboorde kernboring Ø 50 mm 406629
APLEX kabeldoorvoer, incl. kernboring in de fabriek aangebracht, met PE overgangsadapter naar Ø 110 mm voor aansluiting van de wachtbuis
50/75
Opbouw
Coalisator-P
Zonder slibvang / Slibvangput voor Coalisator-P
Olie- en benzineafscheiders voor opbouw uit rotatiegegoten PE
Coalisator-P
Productvoordelen
n Koolwaterstofafscheider uit PE klasse I voor opbouw
n Installatie conform de NBN EN 858 met Europees DOP-certificaat inclusief CE-attest en LGA proefattest
n Ovale rotatiegegoten uitvoering
n Minimale wanddikte van 10 mm
n Met zelfsluitende vlotterafsluiter getarreerd op een dichtheid van 0,90 g/cm³
n Met coalescentieunit, restoliegehalte ≤ 5 mg/l, uitneembaar zonder vooraf de installatie te moeten ledigen
n Deksel uit kunststof Ø 450 mm
n Met aansluitmogelijkheid voor een manuele monsternamepomp (in optie)
Nominale grootte Volume Buisaansluiting Hoogte onder
Slibvangput voor Coalisator-P
Productvoordelen
n Slibvangput uit PE voor opbouw in vorstvrije ruimtes, voor plaatsing vóór een koolwaterstofafscheider
n Ovale rotatiegegoten uitvoering
n Minimale wanddikte van 10 mm
n Deksel uit kunststof Ø 450 mm
aansluiting

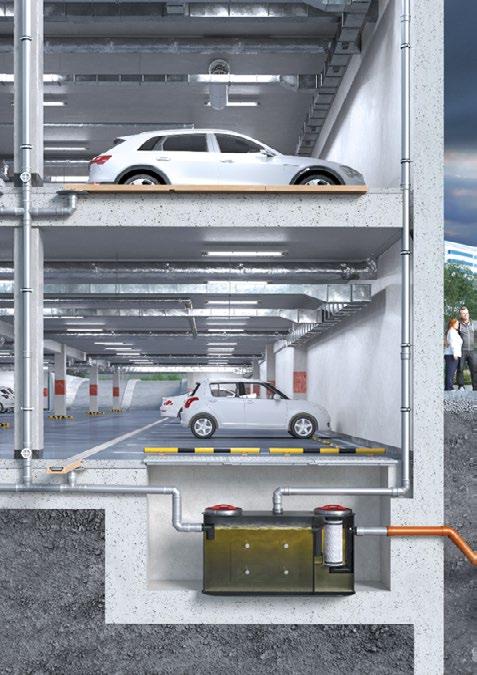

Garage afscheider Met slibvang
Olie- en benzineafscheiders voor opbouw uit gelast PE-HD
Garage afscheider
Productvoordelen
n Koolwaterstofafscheider uit PE-HD klasse I voor opbouw in vorstvrije ruimtes
n Installatie conform de NBN EN 858 met Europees DOP-certificaat inclusief CE-attest en LGA proefattest
n Ovale of ronde gelaste uitvoering
n Minimale wanddikte van 10 mm
n Met zelfsluitende vlotterafsluiter getarreerd op dichtheid van 0,90 g/cm³
n Met coalescentieunit, restoliegehalte ≤ 5 mg/l, uitneembaar zonder vooraf de installatie te moeten ledigen
n Los opgelegde deksels
n Met aansluiting voor ontluchting DN 100
n Met aansluitmogelijkheid voor een manuele monsternamepomp (in optie)
Nominale grootte Volume Buisaansluiting Hoogte
Coalisator-R
Productvoordelen
n Koolwaterstofafscheider klasse I voor opbouw in vorstvrije ruimtes
n Uit roestvrij staal, kwaliteit 1.4301 (AISI 304)
n Installatie conform de NBN EN 858 met Europees DOP-certificaat inclusief CE-attest en LGA proefattest
n Ronde uitvoering, opgebouwd uit meerdere segmenten
n Met zelfsluitende vlotterafsluiter getarreerd op een dichtheid van 0,90 g/cm³
n Met coalescentieunit, restoliegehalte ≤ 5 mg/l, uitneembaar zonder vooraf de installatie te moeten ledigen
n Met ontluchtingsaansluiting DN 70
n Geurdicht deksel, los opgelegd, Ø 500 mm
Nominale grootte Volume Buisaansluiting Hoogte onder inlaat Totale hoogte Afmetingen Gewicht
NG Slibvang Olieopslag Totaal Ø Ø Zwaarste stuk Totaal
nr.
Beschrijving Art. nr.
Toebehoren Extra aansluiting voor olieafzuiging met bolkraan en snelkoppeling type STORZ 75 B
Coalisator-RD
Met slibvang en ledigingsbuis
Olie- en benzineafscheiders voor opbouw uit roestvrij staal
Coalisator-RD
Productvoordelen
n Koolwaterstofafscheider klasse I voor opbouw in vorstvrije ruimtes
n Uit roestvrij staal, kwaliteit 1.4301 (AISI 304)
n Installatie conform de NBN EN 858 met Europees DOP-certificaat inclusief CE-attest en LGA proefattest
n Ronde uitvoering, opgebouwd uit meerdere segmenten
n Met zelfsluitende vlotterafsluiter getarreerd op een dichtheid van 0,90 g/cm³
n Met coalescentieunit, restoliegehalte ≤ 5 mg/l, uitneembaar zonder vooraf de installatie te moeten ledigen
n Met ontluchtingsaansluiting DN 70
n Geurdicht deksel, los opgelegd, Ø 500 mm
n Met voorgemonteerde ledigingsbuis DN 65 PN 10, voorzien van een STORZ-brandweerkoppeling (links of rechts geplaatst i.f.v. de stroomrichting )
Nominale grootte Volume Buisaansluiting Hoogte onder inlaat Totale hoogte Afmetingen Gewicht
NG Slibvang Olieopslag Totaal Ø Ø Zwaarste stuk Totaal Rechts Links
Toebehoren
Beschrijving
Extra aansluiting voor olieafzuiging met bolkraan en snelkoppeling type STORZ 75 B
