Manual til MULTI badgemaskine

Manual til MULTI badgemaskine

B

Badgeland A/S

Vigtig info!

Denne information skal læses inden brug af maskinen, da garantien frafalder hvis maskinen går i stykker grundet forkert brug!

•

Læg kun én metal forside i maskinen. Langt de fleste problemer opstår, fordi der sniger sig en ekstra forside med i maskinen. Forsiderne kan godt sidde meget tæt sammen og sætte sig fast i maskinen. Undgå dette for enhver pris!

•

Skil ikke maskinen ad! Opstår der problemer, er det vigtigt, at du ikke forsøger at tvinge maskinen åben med værktøj eller vold. Læs i stedet vores hjælpe guide på side 14, eller kontakt os på tlf. 86 32 70 06 så finder vi en løsning. Kan vi ikke løse problemet, sendes maskinen ind til reparation ved os.

•

Tjek at matricerne sidder rigtigt (A til A og B til B) og ikke sidder skævt.

•

Løft ikke maskinen i håndtaget! Du risikerer at knække bolten indeni.

•

Brug kun 80-120 grams papir (almindeligt printerpapir) til at printe dine motiver. Vi anbefaler ekstra hvidt papir, da det giver det bedste resultat.

•

Print ikke motiver til kanten. Det kan give 'bobler' i overfladen af dine badges! Efterlad en blank ramme udenom dine udklippede motiver, så den del af badgen der bukkes rundt, ikke har printerfarve på sig.

2

Badgemaskiner

Indholdsfortegnelse Introduktion til MULTI badgemaskine ................................................................... 4 Oversigt over indhold ............................................................................................. 5 Sådan samler du maskinen .................................................................................... 5 Indstilling og kalibrering af maskinen ................................................................... 7 Sådan laver du et badge ......................................................................................... 8 Inspiration til badge designs ................................................................................. 10 Design dit eget badge motiv .................................................................................. 11 Udstansere ............................................................................................................ 12 Skift af matricer ..................................................................................................... 13 Hjælp

.................................................................................................................. 14

Tilbehør ................................................................................................................ 18

Manual og inspiration

3

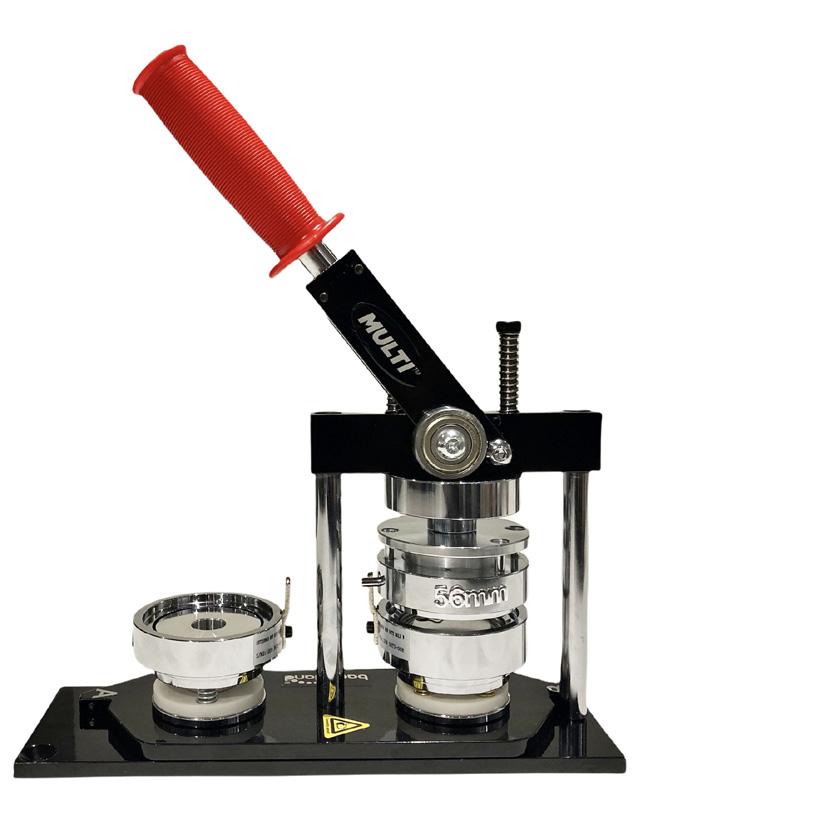

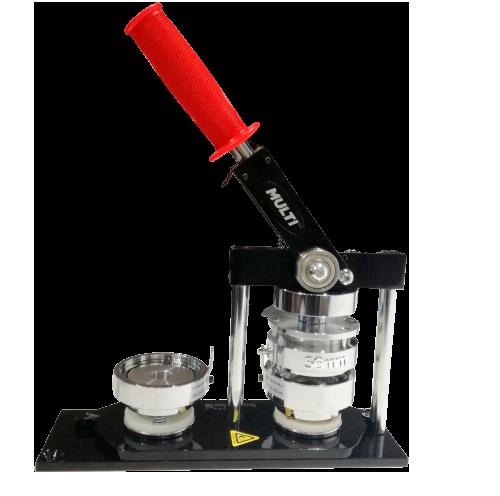

Introduktion til MULTI badgemaskine

Passer MULTI badgemaskinen til jeres behov? √

Kan lave forskellige størrelser badges (ekstra matricer skal tilkøbes)

√

Prisvenligt køb

√

God, alsidig maskine til almindelig brug

% Mindre solid end PRO (grundet udskiftelige matricer) % Ved storproduktion anbefaler vi vores solide PRO badgemaskine

4

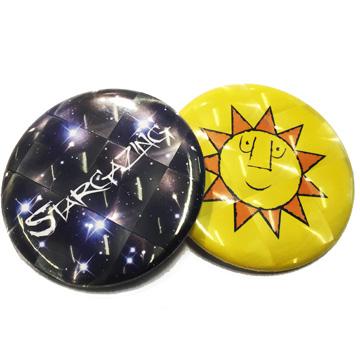

Med en MULTI badgemaskine fra Badgeland kan du selv lave dine egne unikke badges, magneter, nøgleringe, oplukkere, klips og små makeup spejle med eget design. Kun fantasien sætter grænser.

Den klare fordel ved MULTI badgemaskinen er, at man nemt kan skifte matricer og lave badges i andre størrelser. Maskinen er let at anvende og kan også bruges af børn med en voksen til stede.

Her får du en god, alsidig maskine der passer til de flestes behov. Med en MULTI badgemaskine er du garanteret mange timers underholdning til børn og andre kreative sjæle.

Til virksomheder eller andre organisationer hvor der skal produceres et par tusind badges om året anbefaler vi i stedet vores PRO badgemaskine hvor vi giver 10 års totalgaranti. PRO badgemaskinen er næsten uopslidelig og kan med sine fastmonterede matricer lave tusindvis af badges.

Badgemaskiner

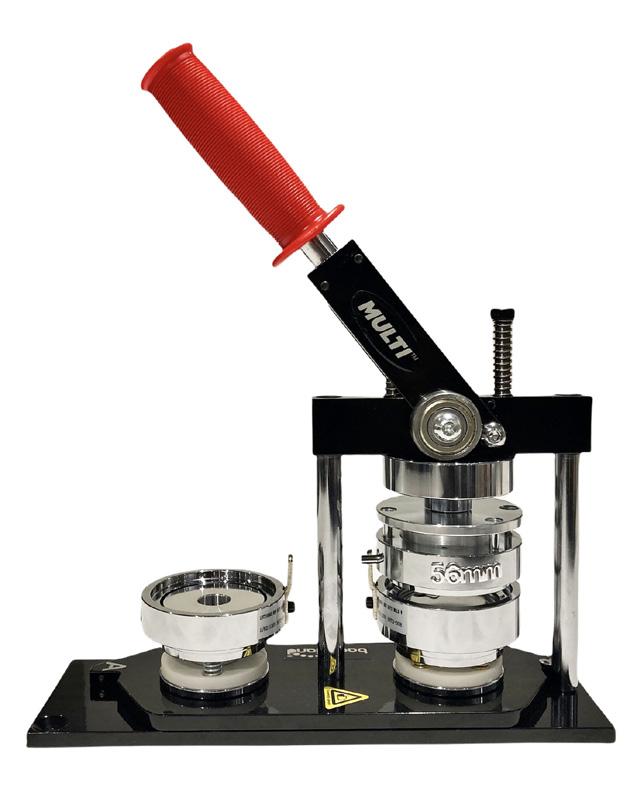

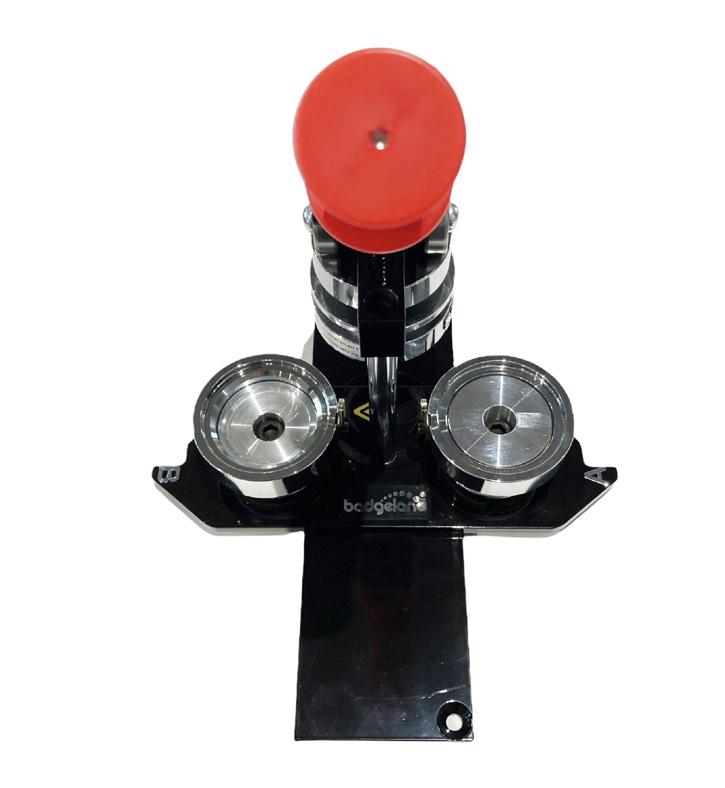

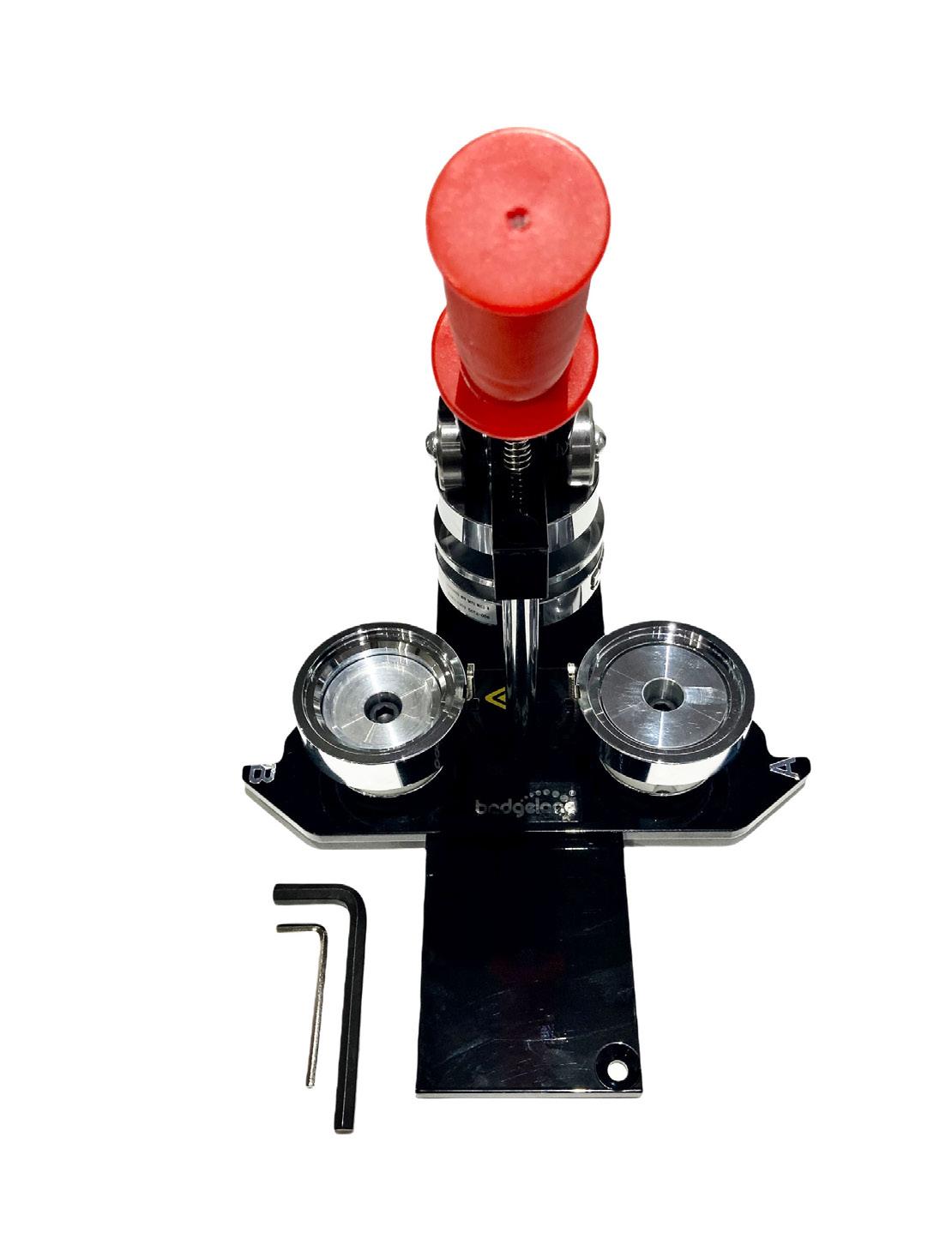

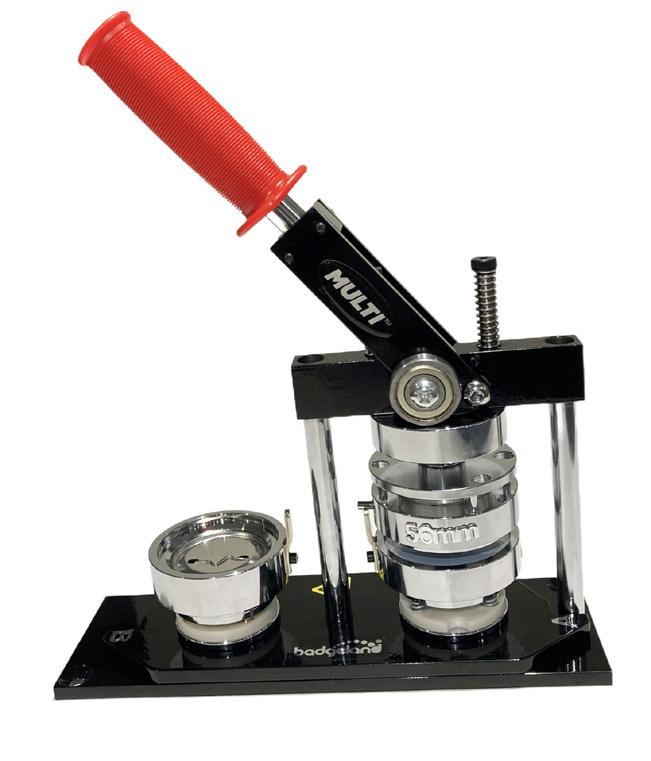

Oversigt over indhold

Håndtag Topmatrice

Bundmatrice B

Umbraco nøgler

Bundmatrice A

Svingplade

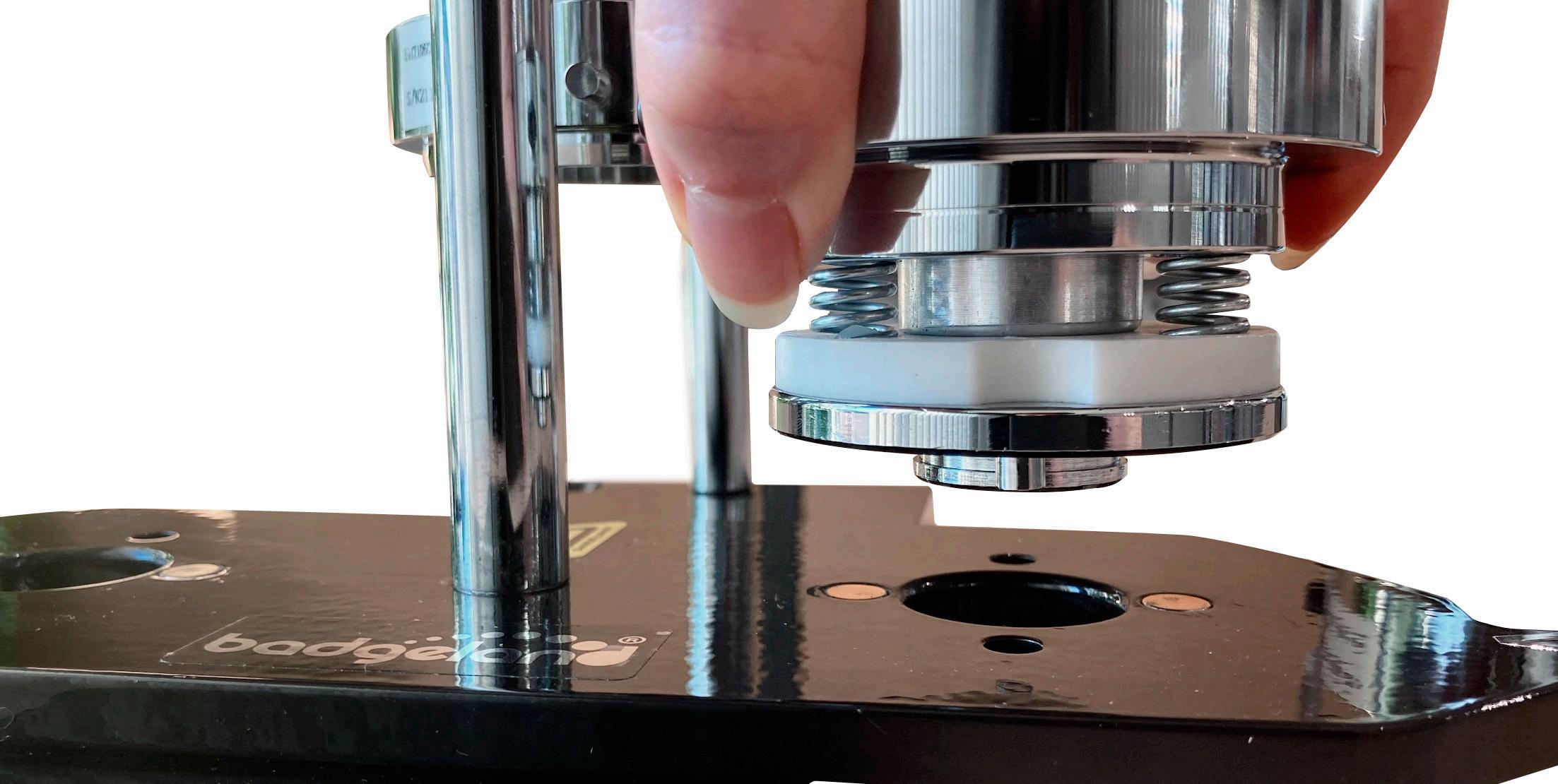

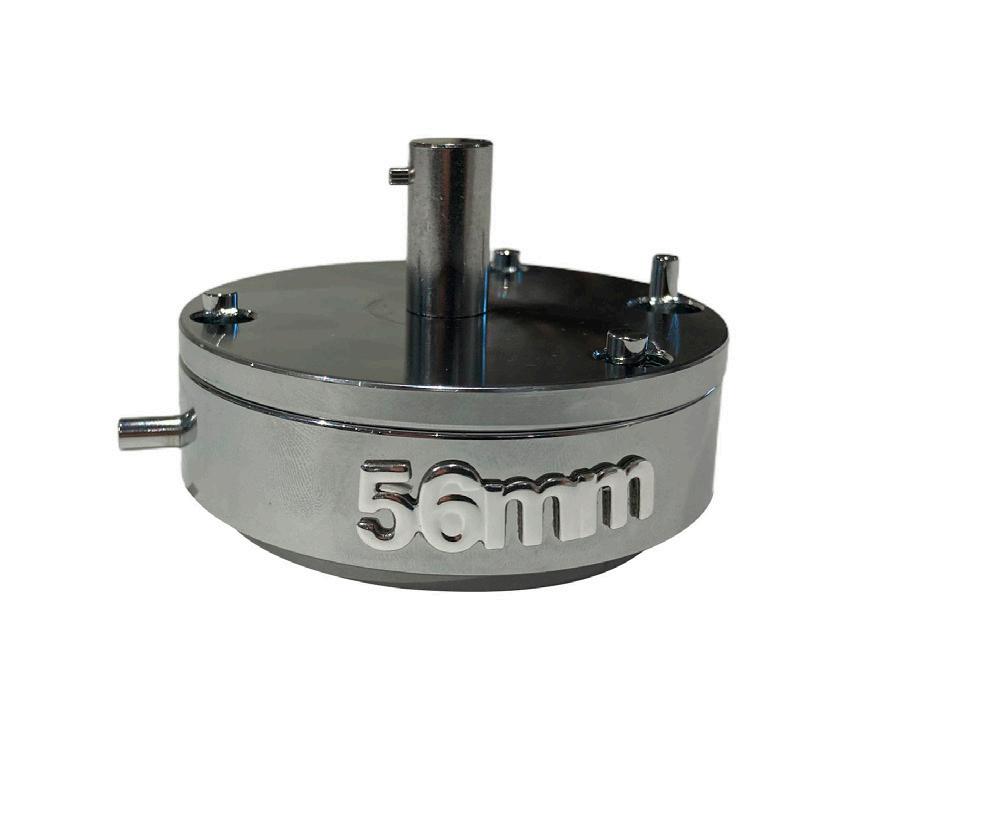

Sådan samler du maskinen Montér først topmatricen. Du må IKKE skrue/dreje på matricen!

Den skal blot sættes lige op på maskinen og klikkes på plads. Hold topmatricen så den lille ‘pind’ peger mod dig. Stå foran maskinen med håndtaget pegende mod dig, og klik derefter topmatricen på plads med magneterne.

1

Manual og inspiration

5

Sådan samler du maskinen 2

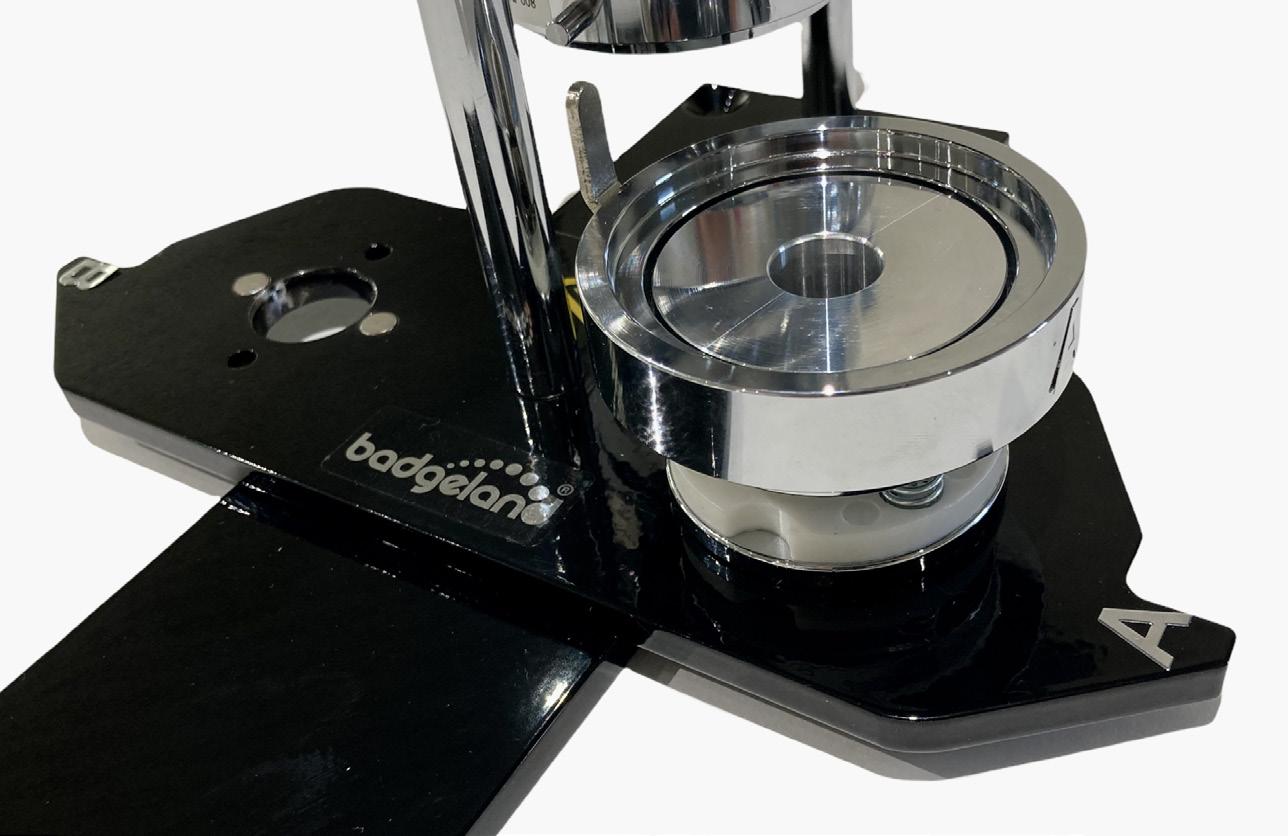

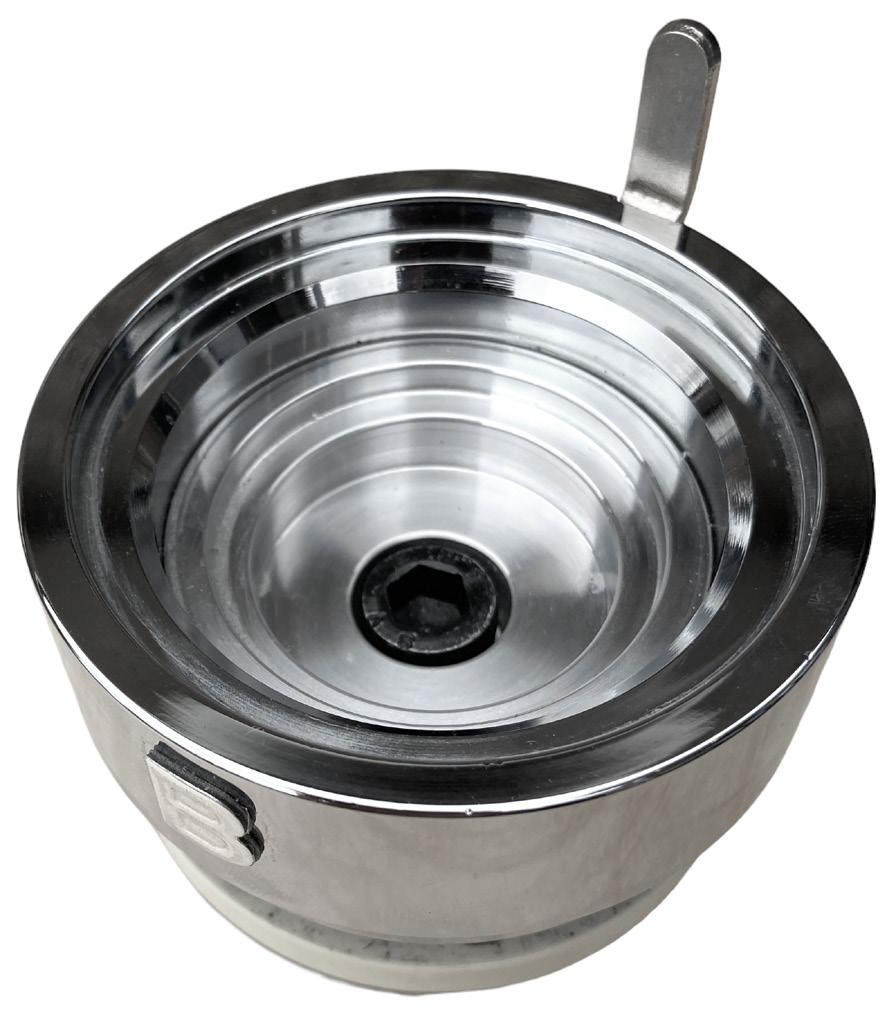

Montér nu bundmatricerne.

Husk stadig ikke at skrue/ dreje på dem! Matrice A skal monteres på højre side af svingpladen ud for bogstavet A.

3

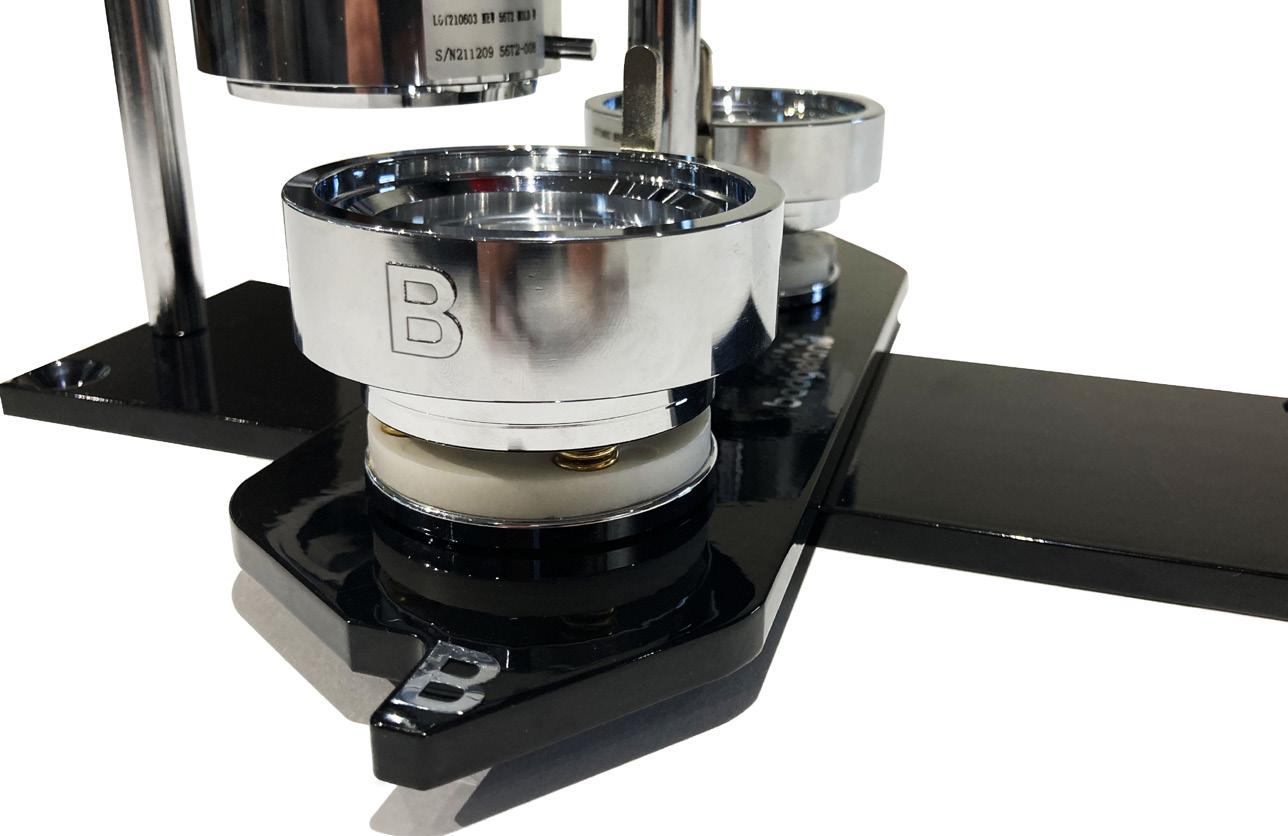

Montér matrice B på venstre side af svingpladen ud for bogstavet B.

4

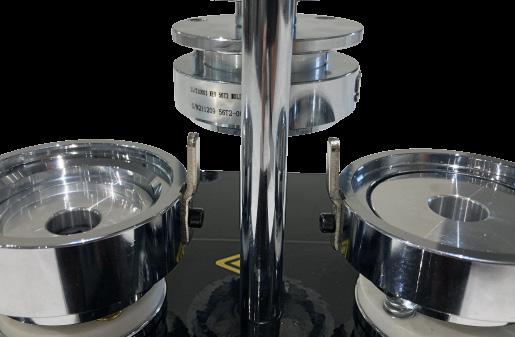

Tjek at omskubberne på begge matricer peger ind mod midten! De små magneter i bunden holder matricerne på plads under brug.

Badgemaskinen er nu samlet og klar til brug.

6

Badgemaskiner

Indstilling og kalibrering af maskinen Efter transport eller hvis der er skiftet matricer skal badgemaskinen indstilles.

Det gøres ved at bruge maskinen som normalt, men uden dele!

1

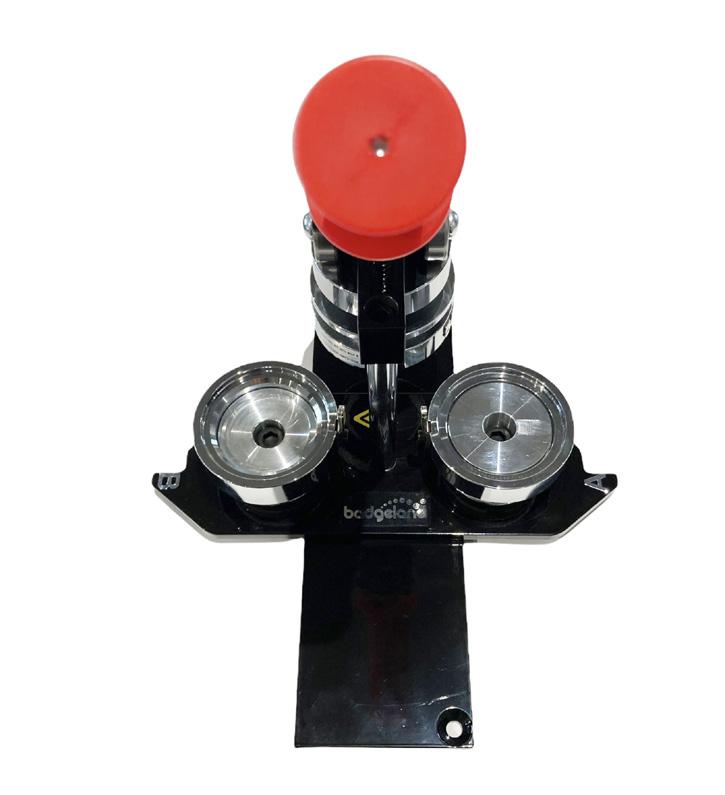

Drej svingpladen så B matricen vender hen imod dig og A matricen er direkte under topmatricen.

2

Tryk håndtaget helt i bund og op igen.

3

Drej svingpladen 180 grader så A matricen vender hen imod dig.

Tryk nu håndtaget helt ned og op igen.

Gentag trin 1-3 i alt 10 gange.

Badgemaskinen er nu indstillet og klar til brug!

Manual og inspiration

7

Sådan laver du et badge Følg guiden nedenfor og lav nemt dine egne badges.

Vi anbefaler at du bruger almindeligt printerpapir (80-100 g) til at printe dine motiver på, men du kan også klippe motiver ud fra magasiner og ugeblade.

Download vores motiv skabeloner fra: www.badgeland.dk/skabeloner

B

• • • •

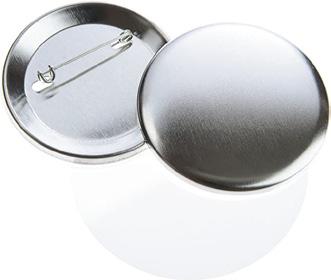

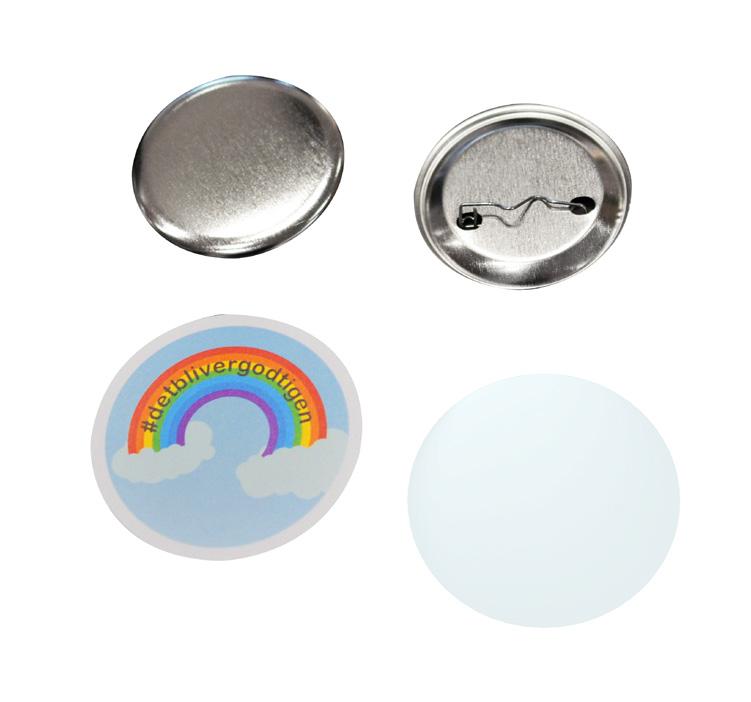

Metal forside Metal bagside med nål Udklippet papirmotiv Forsidefolie (mylar)

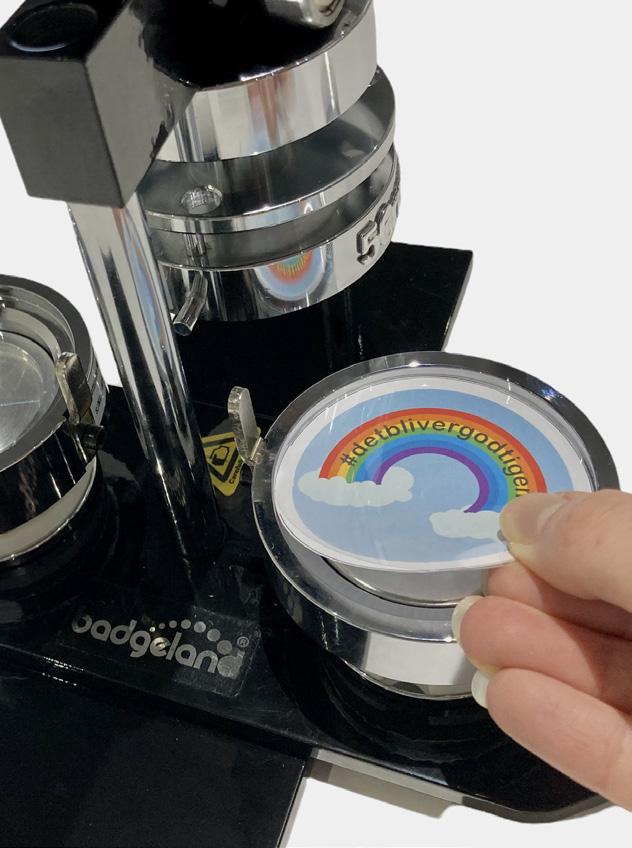

3. Læg dit papirmotiv oven på metal forsiden så det vender rigtigt for dig, og læg derefter forsidefolien oven på papirmotivet.

8

A

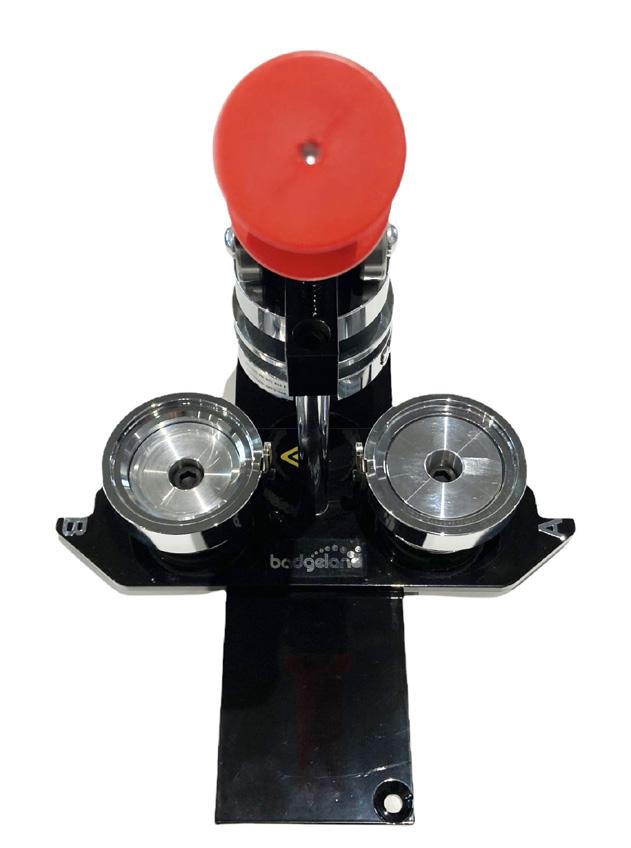

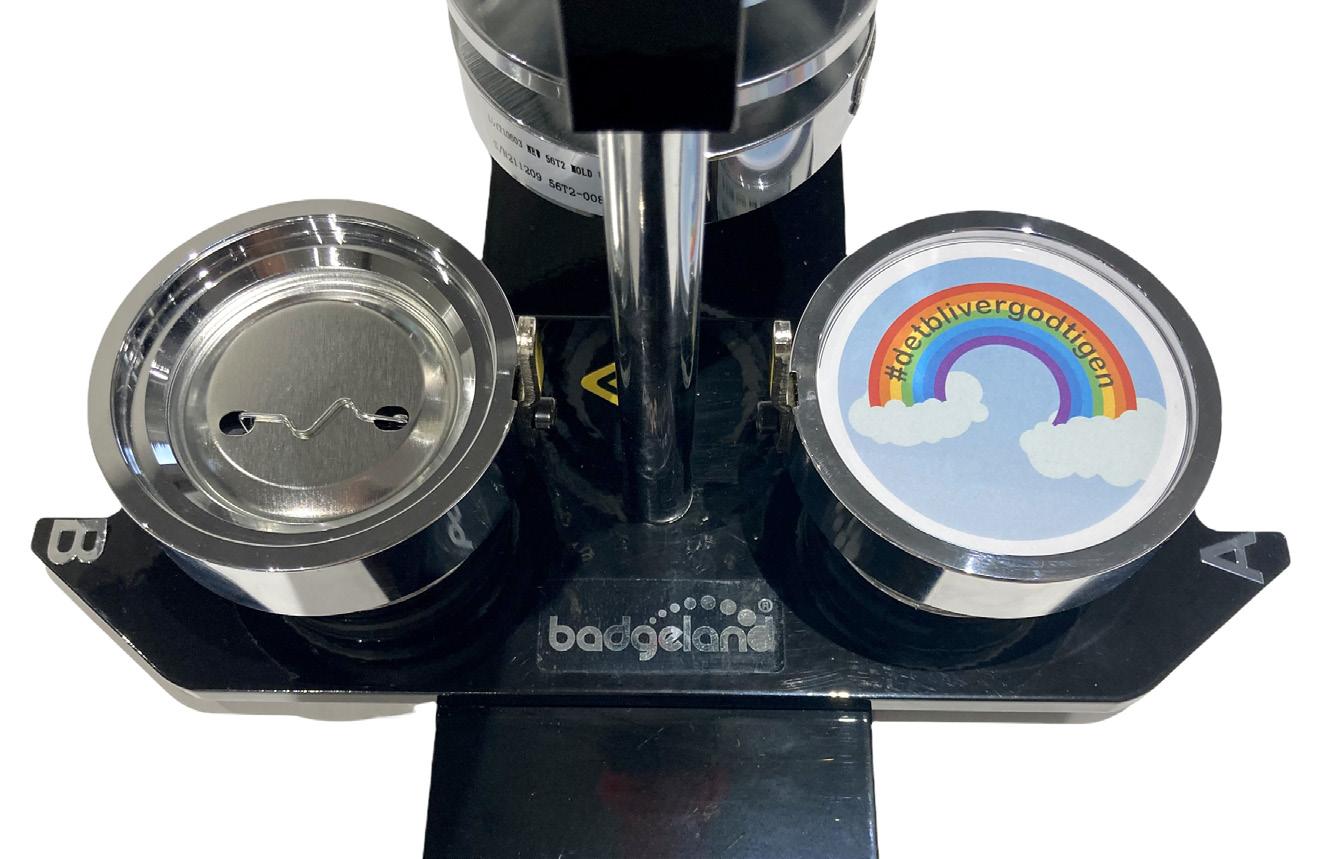

1. Stå foran maskinen med håndtaget pegende mod dig og drej svingpladen så den ligger vandret.

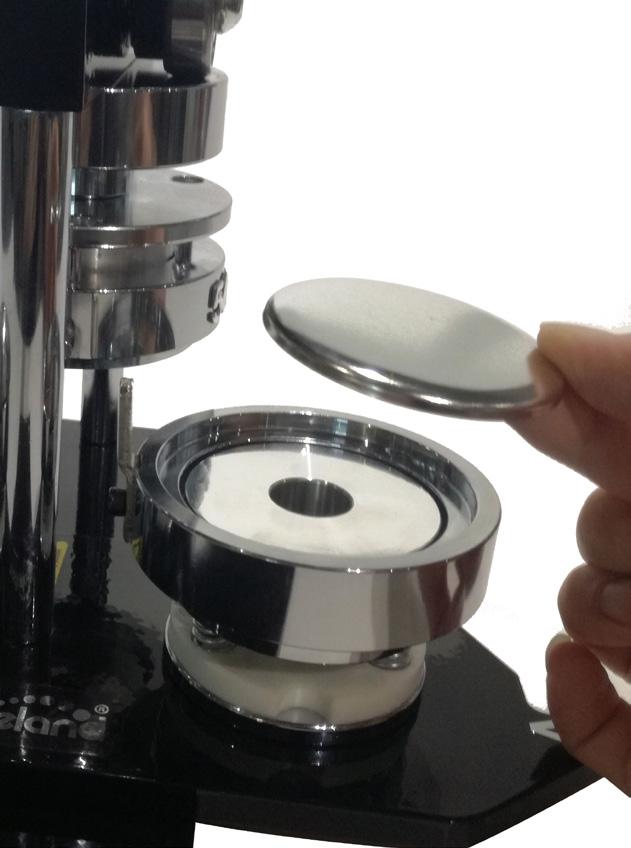

2. Placér metal forsiden i matrice A til højre, så den skarpe kant vender nedad, og den buede side vender opad.

4. I matrice B til venstre placeres badgebagsiden med den skarpe kant opad, så den spidse del af nålen vender nedad. Placér den så hullerne til nålen ligger vandret, og er tættest på dig.

Badgemaskiner

OBS: Ved 25 mm badges skal nålen monteres efter badgen er samlet. Pres enden på nålen ind i badgen og vrid den på plads så den sidder i spænd uden at bøje nålen helt ud af facon!

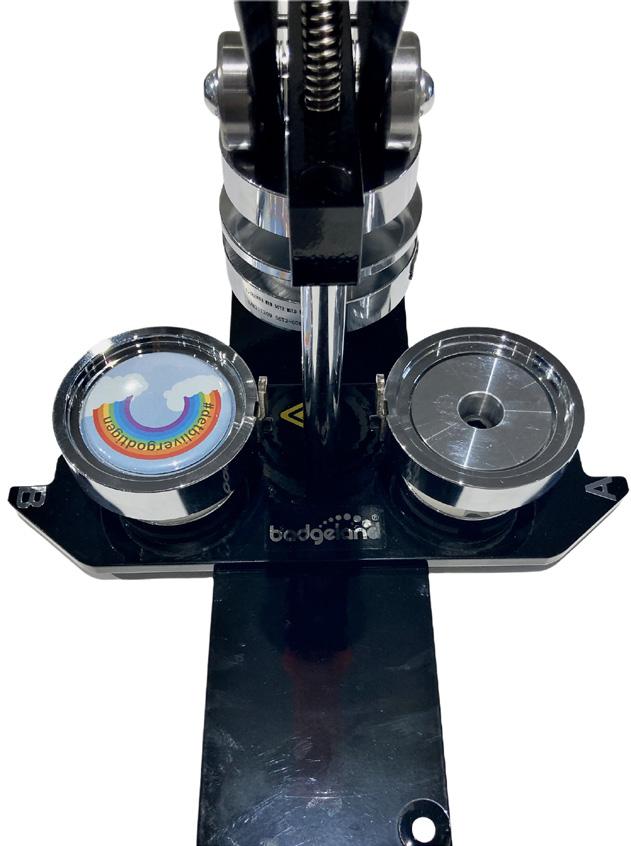

5. Drej svingpladen mod uret så matrice B vender mod dig og matrice A er direkte under topmatricen.

6. Tryk håndtaget helt i bund og op igen.

7. Drej svingpladen 180 grader så bundmatrice A vender mod dig, og matrice B er direkte under topmatricen.

Se videoer af hvordan man laver badges 8. Tryk håndtaget helt i bund igen. Bemærk at du skal trykke lidt hårdere denne gang for at få håndtaget helt i bund.

Løft håndtaget igen.

Manual og inspiration

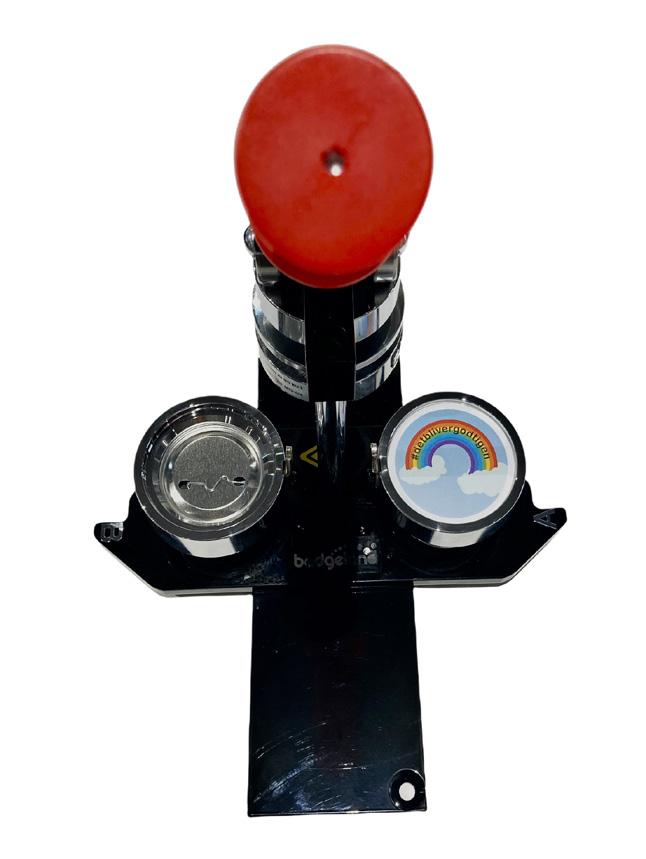

9. Drej svingpladen så den ligger vandret og tag dit færdige badge ud.

Du har nu lavet dit første badge!

På Badgelands YouTube kanal kan du se hele processen: https://www.youtube. com/user/Badgeland

9

Inspiration til badge designs Der er forskellige måder at lave motiver til badges. Du kan f.eks. bruge udklip fra magasiner eller designe og printe dine egne. Ved udprintede motiver skal du lade den yderste kant af udklippet være blankt, så der ikke er printerfarve på den del af badgen, der bliver bukket rundt. For de bedste resultater anbefaler vi, at bruge 80100 g. ekstra hvidt printerpapir. Kan købes på www.badgeland.dk/papir.html

Hvor kan jeg finde motiver henne?

•

Ugeblade

•

Aviser

•

Tegneserier

•

Tegninger

•

Udprintede motiver

•

Modeblade

•

Reklamer

Størrelsen på dine udklip afhænger af størrelsen på din badgemaskines matricer.

Find dine matricers størrelse i vores tabel herunder, og se hvilken diameter dine udklippede motiver skal være.

OBS: De udklippede motiver skal være lidt større end selve badgen!

Så store skal dine udklip være:

10

Matrice str.

Udklip str.

25 mm

33 mm

32 mm

41 mm

37 mm

47 mm

44 mm

53 mm

56 mm

67 mm

76 mm

87,5 mm

67 mm udklip

Badgemaskiner

Design dit eget badge motiv Hvis du selv vil designe dine egne badge motiver er der flere muligheder. Du kan enten bruge en af vores simple skabeloner, vores grafiske skabeloner eller vores online badgedesigner. Hent vores skabeloner fra: www.badgeland.dk/skabeloner Simple badge skabeloner Hvis du gerne vil bruge velkendte programmer til at designe badges.

Find f.eks. skabeloner til Word, hvor du nemt kan indsætte egne billeder, tekst og sjove figurer.

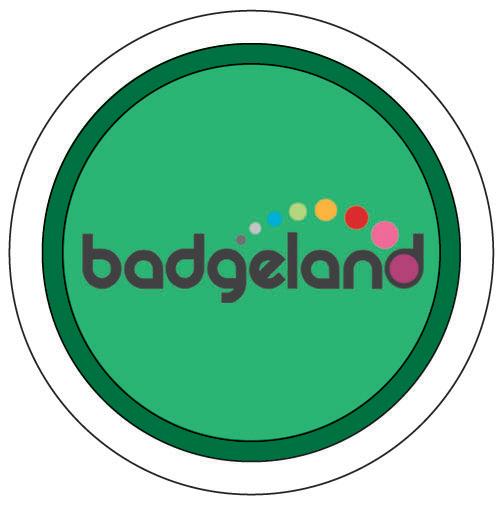

Badge størrelse Trykområde Klippelinje (husk at lade området mellem trykområdet og klippelinjen være blankt) Grafiske badge skabeloner Hvis du har programmer til billedredigering såsom Adobe Photoshop eller Illustrator. Der kan man nemt opsætte egne designs med klippelinjer, og se hvordan det færdige badge kommer til at se ud.

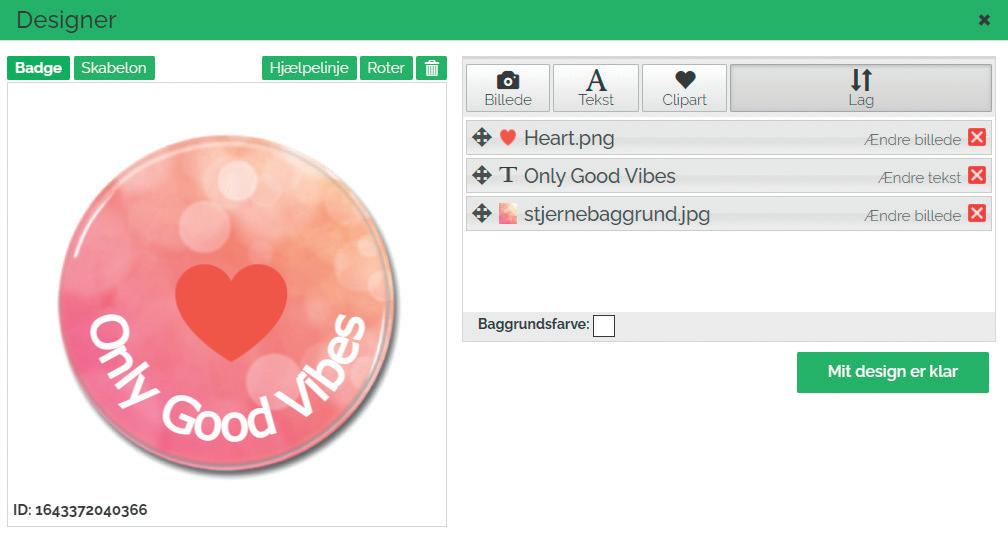

Online badgedesigner Design dit badge online med vores badgedesigner. Her kan du nemt indsætte dine egne billeder og tekst. Badgedesigneren er p.t. i en beta version.

Manual og inspiration

11

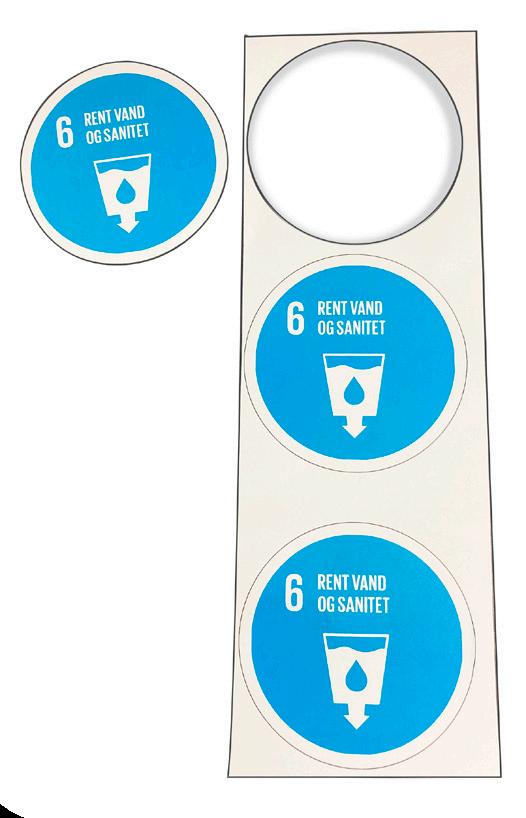

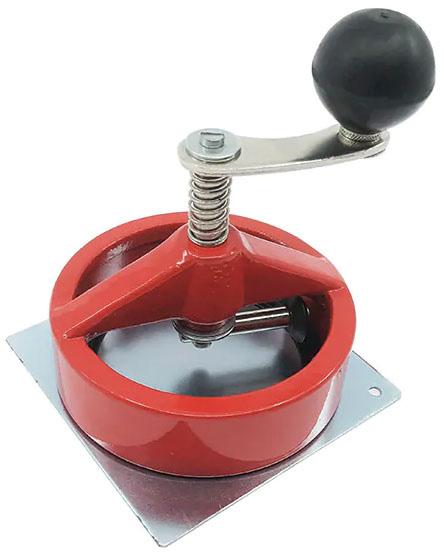

Udstansere Med en udstanser kan du hurtigt og let klippe motiver ud til dine badges. Skal du lave mange badges anbefaler vi, at bruge en udstanser, for at skåne hænderne og lette processen. Vi forhandler 3 forskellige typer udstansere: Cirkelskærer Nem at bruge, bedst til små badge produktioner. Placér blot cirkelskæreren oven på dit motiv med metalpladen under.

Hold fast på den røde del med den ene hånd, og tryk håndtaget ned og drej rundt med den anden hånd.

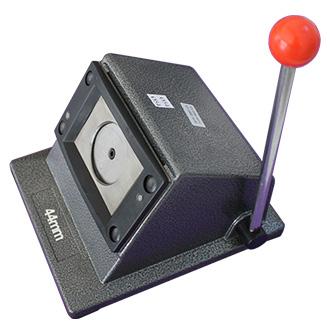

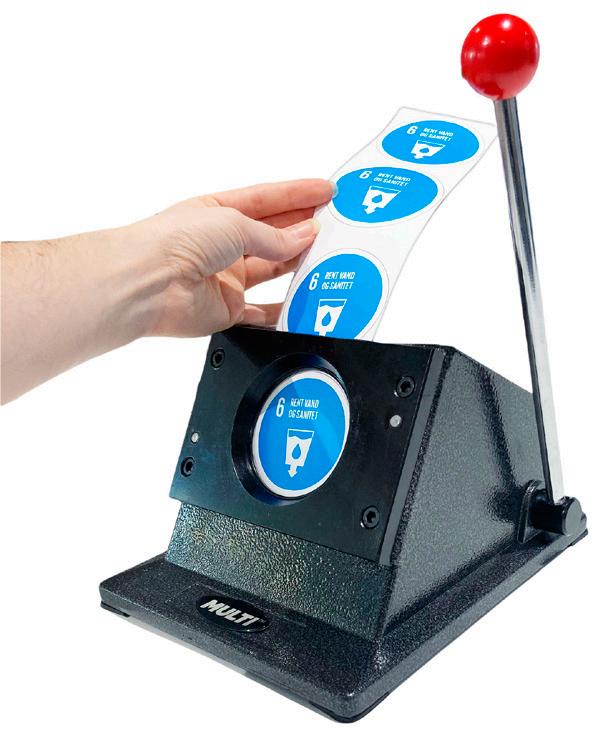

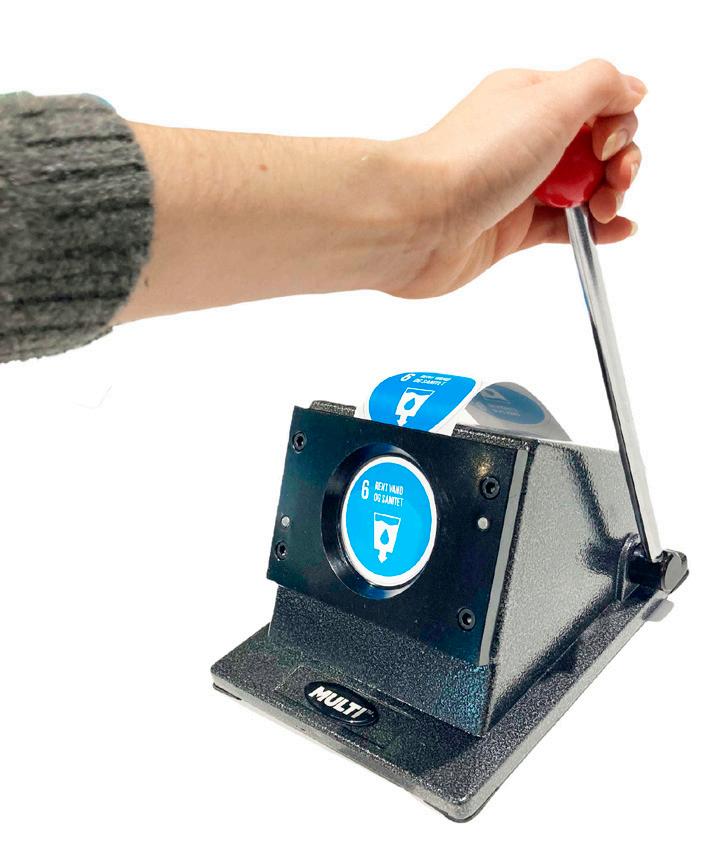

Bordudstanser God maskine til pengene, kan også bruges af børn, da de skarpe dele er gemt væk.

Klip ark med motiver ud i lange strimler. Før en strimmel ind i maskinen fra toppen indtil første motiv er synligt og centreret. Tryk håndtaget ned for at udstanse det.

Før strimlen videre til næste motiv og udstans resten af motiverne.

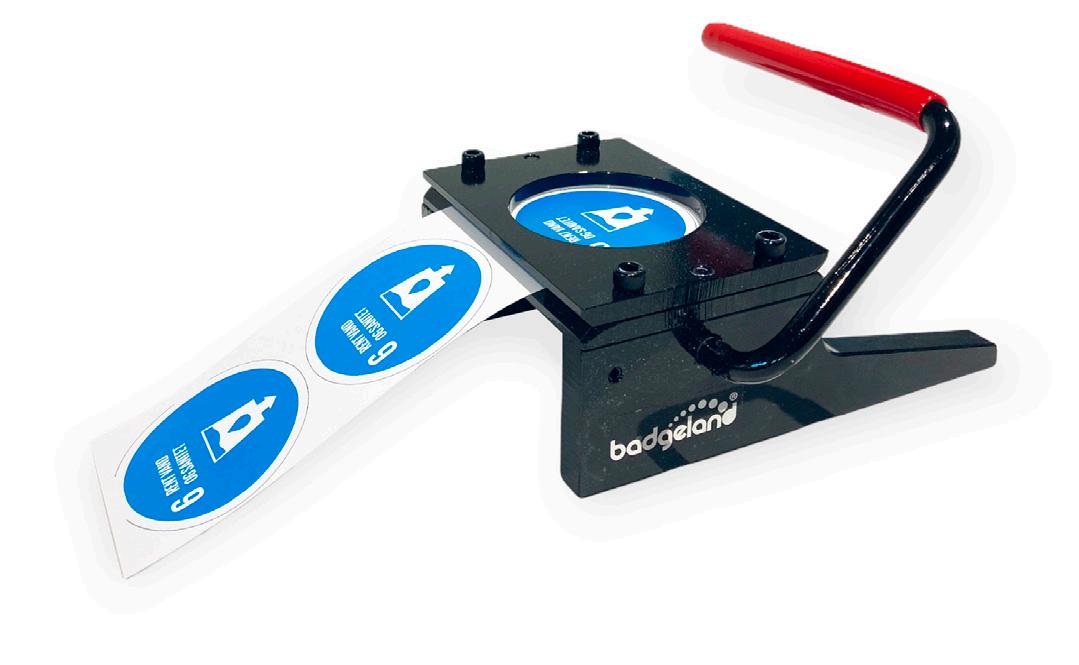

PRO udstanser Virkelig solid maskine med 10 års garanti. Kan også bruges af børn, da de skarpe dele er gemt væk. Før en strimmel med motiver ind i maskinen forfra til første motiv er synligt og centreret. Tryk håndtaget ned for at udstanse motivet og prik det ud gennem hullet nedefra. Før strimlen videre til næste motiv og udstans resten.

12

Badgemaskiner

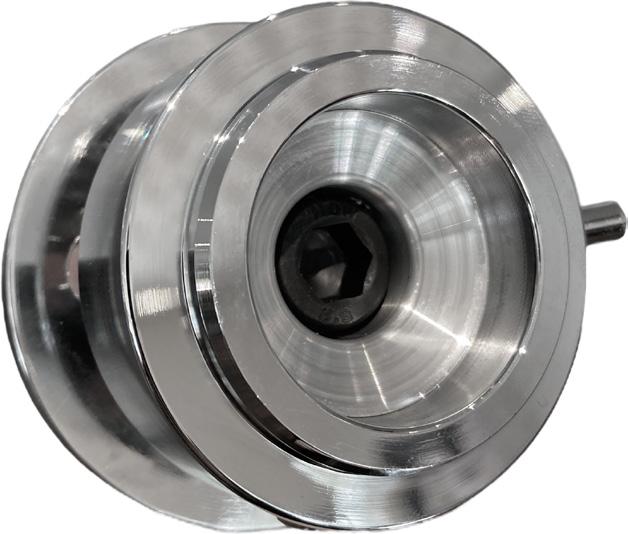

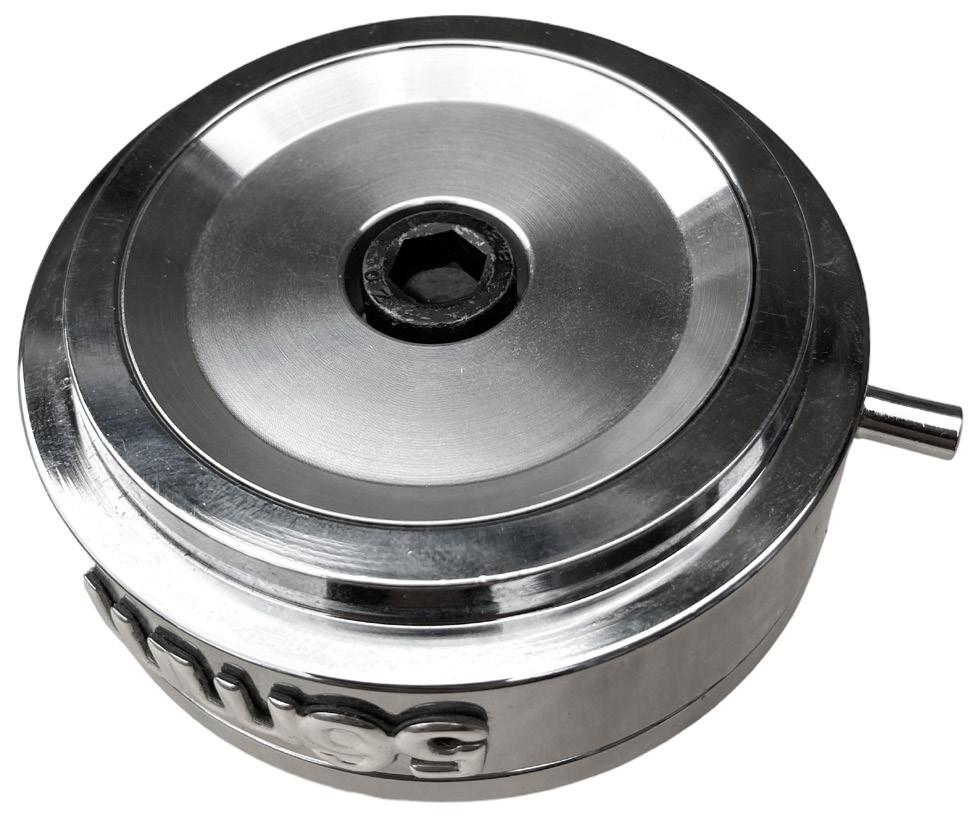

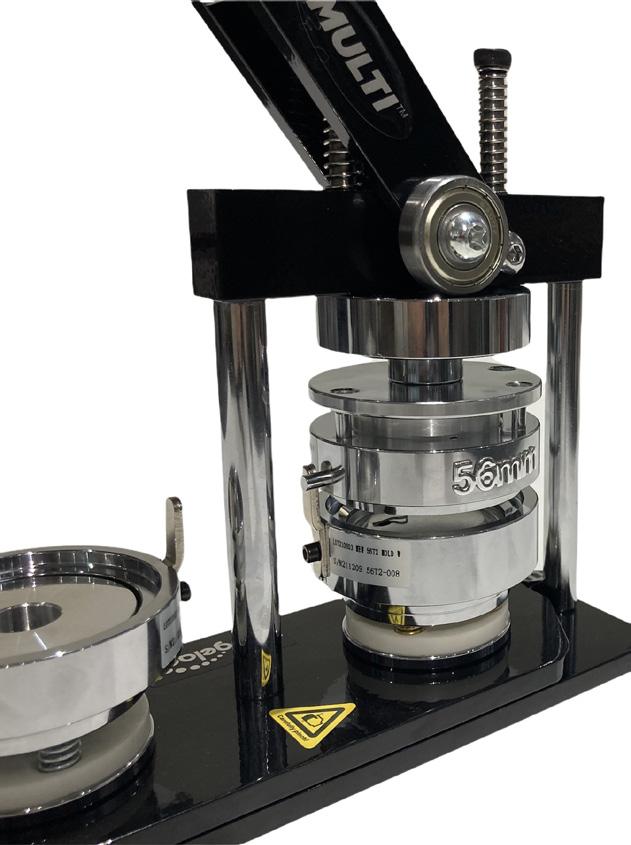

Skift af matricer Når du skal udskifte bundmatricerne skal du først dreje svingpladen så matricerne ligger vandret. Du må IKKE skrue/dreje på selve matricerne! Du kan herefter løfte dem lige op fra svingpladen (de sidder fast med små magneter i bunden).

1

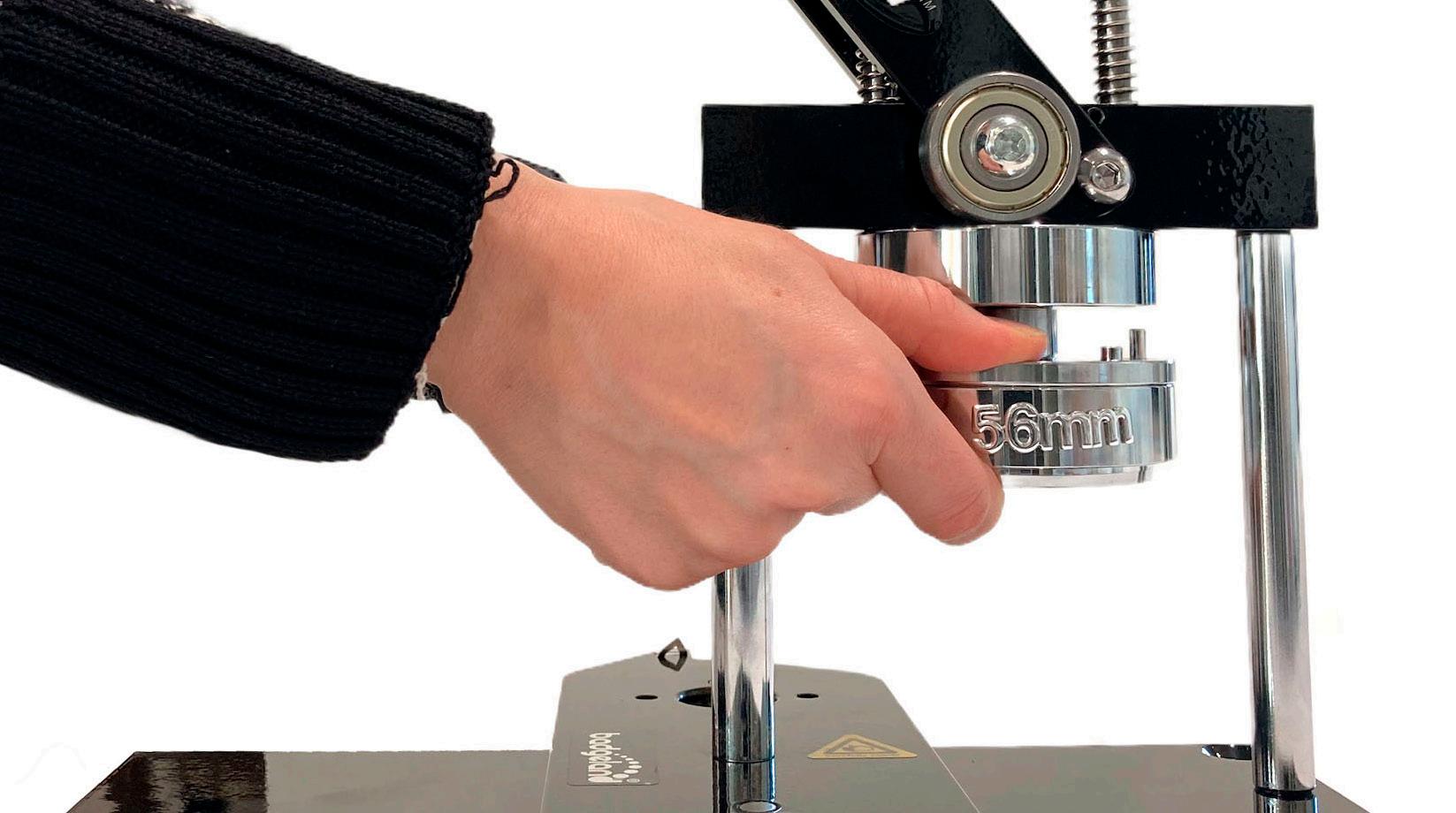

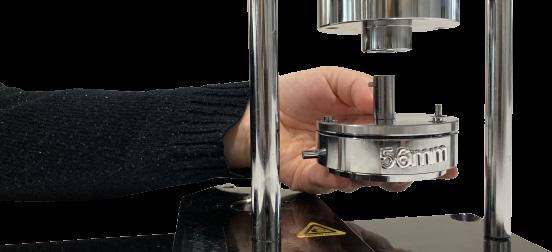

Topmatricen afmonteres ved at holde om matricen med begge hænder, og trække den lige ned med et fast greb. Her skal bruges lidt flere kræfter!

2

Manual og inspiration

13

Hjælp Oplever du problemer med din MULTI badgemaskine? Forsøg IKKE at skille maskinen ad! Vi har lavet en guide til, hvordan du løser de forskellige problematikker, der kan opstå. Hvis problemet ikke er beskrevet nedenfor, så kontakt os på emailen info@badgeland.dk, eller ring til os på tlf. 86 32 7006, så kan vi hjælpe dig med at løse problemet.

Maskinen har låst sig fast / Noget sidder fast Hvis der ved en fejl er kommet 2 metal forsider i bundmatrice A, kan maskinen godt 'låse sig fast'. Følg det scenarie nedenfor, der bedst beskriver situationen:

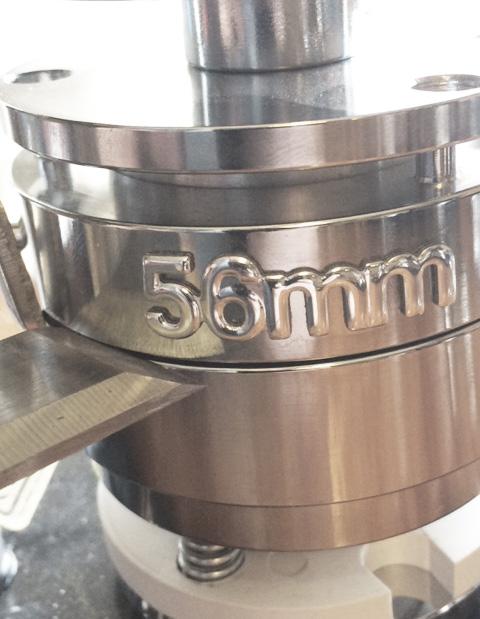

Scenarie 1: Top- og bundmatricerne er låst Skil top- og bundmatrice fra hinanden ved at bruge en mejsel eller en tynd og bred skruetrækker lige hvor top- og bundmatricen mødes. Det er vigtigt ikke at ridse indersiden af matricerne, da man ellers kan ødelægge matricerne.

Når du har fået dem fra hinanden, så kan dele stadig sidde fast i top matricen.

Følg nu trinnene i scenarie 2.

Scenarie 2: Kun topmatricen er låst fast Der sidder badgedele klemt fast i topmatricen som gør at den "låser".

Du kan få dem ud ved at bruge en skrue, tang og en hammer. Du skal hamre skruen ind præcist i midten af topmatricen, hvor der er et hul på ca. 10mm (gemt under badgedelene).

Hvis du rammer ind her, så ødelægger du ikke maskinen. Du skal ikke hamre dybt!

Hammer skruen ind, og brug tangen til at hive skrue og dele ud af topmatricen.

14

Badgemaskiner

Hjælp Håndtaget er svært at trykke ned Hvis du oplever mere modstand end normalt, når håndtaget trykkes ned, kan der være kommet en ekstra metal forside i matrice A. Fjern denne før du fortsætter.

Et kugleleje er gået i stykker Ved meget lang tids brug kan der gå et kugleleje. Send da maskinen ind til reparation ved os. Vi kan skifte kuglelejet for dig og indstille maskinen igen.

Badgedelene passer ikke i min maskine Tjek først om badgedelene har samme størrelse som maskinens matricer.

Har du købt badgedele fra en anden leverandør end Badgeland, kan du være uheldig, at disse ikke kan bruges sammen med vores maskiner. Vi anbefaler derfor, at du køber alle badgedele hos Badgeland.

Håndtaget sidder løst Skru blot håndtaget på igen. Du skal dreje det med uret for at spænde det.

Badges samles ikke korrekt / Der er fejl på mine badges Der kan være forskellige årsager til, at maskinen laver badges med fejl.

•

Tjek om bundmatricerne sidder korrekt. Matrice A skal sidde til højre på vippepladen og omskubberen skal vende ind mod midten. Se billeder på side 6.

•

Du har brugt for tykt materiale i badgemaskinen. Vi anbefaler altid at bruge papir i tykkelse 80-120g. Man kan også bruge stof, men det kræver teknisk snilde og f.eks. at du stryger vaseline bag på stoffet, da det ellers trækkes skævt.

•

Tjek pinden på topmatricen, den må IKKE kunne dreje mere end 2-3 mm væk fra bundmatricernes omskubbere! Så skal matricen kalibreres igen. Se hvordan man kalibrerer den på side 7.

•

Tjek om der er løse skruer på maskinen, disse skal strammes med de medfølgende umbraconøgler.

Manual og inspiration

15

Hjælp Hvordan skifter jeg topmatricen?

Topmatricen afmonteres ved at holde godt fast om matricen med begge hænder, og trække den lige nedad med et fast ryk. Se vejledning med billede på side 13.

Jeg har skruet på maskinen og nu virker den ikke Man kan have løsnet skruer man ikke skal have løsnet.

Her anbefaler vi, at man sender den ind til Badgeland for en reparation.

Man må ikke skrue på nogle af skruerne i midten af matricerne:

Forsidefolien (mylar) er for lille til min badgemaskine Når du køber mylar skal du huske, at udklippet eller motivet til f.eks. en 56mm badge faktisk er 67mm. Størrelsen på mylar folien skal være samme størrelse som dine udklippede motiver.

Du kan se, hvordan de passer sammen på side 10. Vi anbefaler altid, at du køber mylar hos Badgeland, så du er sikker på, at de passer til vores maskiner.

16

Badgemaskiner

Hjælp Der er "bobler" i overfladen af mine badges Bobler opstår, fordi det printede motiv er for tæt på kanten. Brug vores skabeloner og efterlad en blank ramme uden om motivet fra max trykområde til klippestregen, så den del af papiret der bukkes indad ikke har farve på sig. Skabelonerne kan downloades fra www.badgeland.dk/skabeloner.

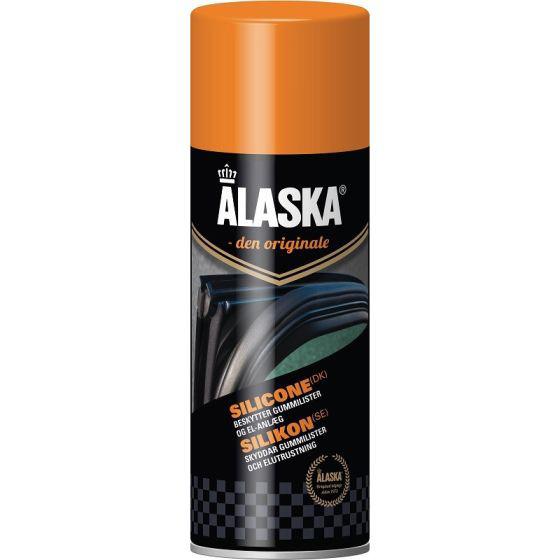

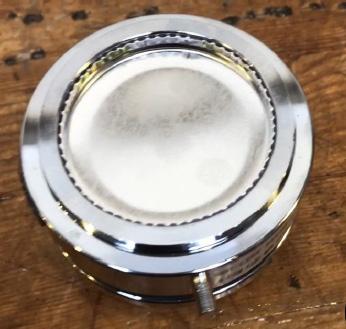

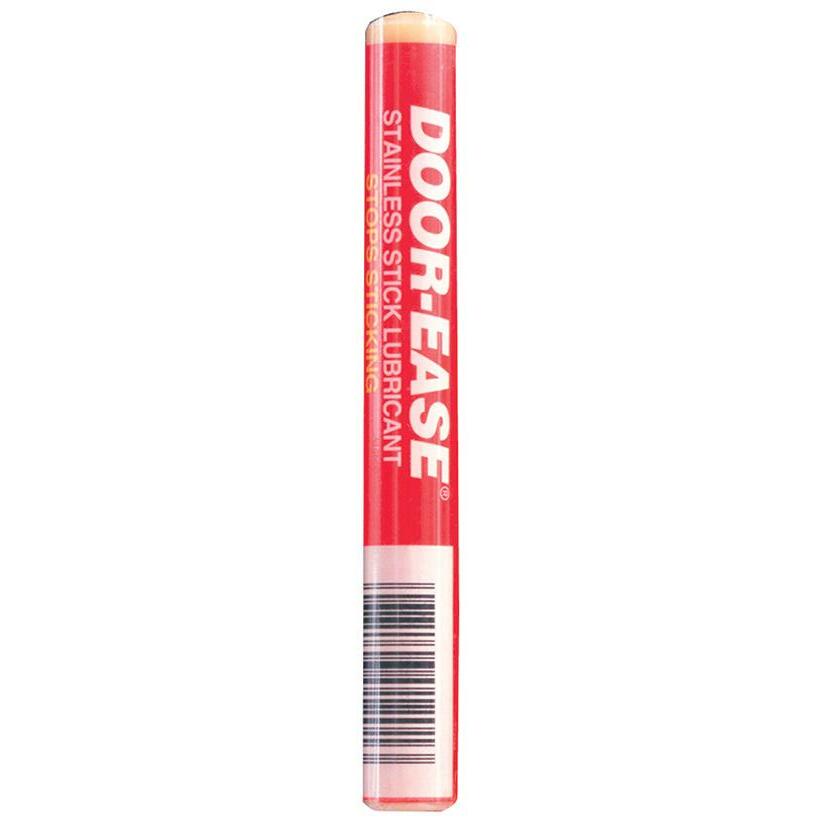

Problemet kan løses ved at bruge silikone spray eller stift, til at smøre den 45 graders kant, der er i B matricen. Se silikone sprayen og andre tilkøbsprodukter der kan bruges med din badgemaskine på side 18.

Manual og inspiration

17

Tilbehør Vi forhandler en vifte af forskellige produkter der kan bruges sammen med MULTI badgemaskinen. Køb f.eks. ekstra dele til at lave køleskabsmagneter, navneskilte eller spejle. Ekstra matricer kan også tilkøbes til at lave badges i forskellige størrelser. Lad dig inspirere her på siden, og se mere på vores hjemmeside www.badgeland.dk/materiale-til-vores-badgemaskiner.html Badgemaskine pakke - Alt du behøver Med en badgemaskine pakke får du alt du skal bruge for at komme i gang med at lave badges. Pakkerne indeholder både MULTI badgemaskinen, 1 sæt matricer, badgedele med nål, udstanser samt silikone smørrelse til en fordelagtig pris.

Vælg mellem en stor eller lille pakke. Indholdet varierer.

+

18

+

+

Ekstra dele

Ekstra matricer

På vores hjemmeside finder du ekstra dele til din bagdemaskine. Køb f.eks. ekstra for- og bagsider, dele til at lave spejle, forsidefolie (mylar), klips og special folie med 3D effekt.

Vil du lave badges i forskellige størrelser kan du købe ekstra matricer.

Køb matricerne for sig, eller spar penge og køb en pakkeløsning, hvor du også får badgedele og udstanser.

Badgemaskiner

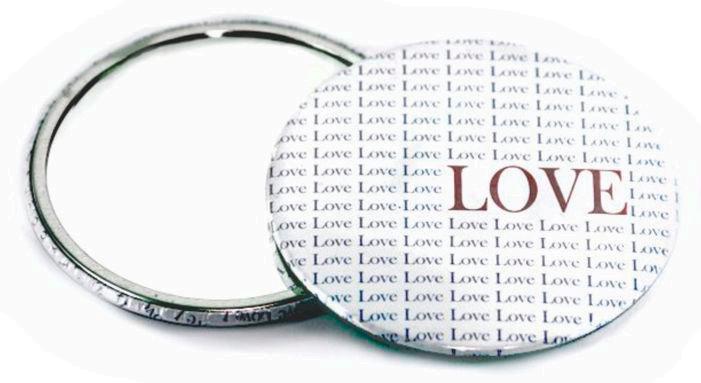

Tilbehør Lav forskellige slags magneter En MULTI badgemaskine kan lave mere end bare badges.

Lav f.eks. magnetiske badges til køleskabet eller navneskilt badges med kraftig magnetlukning til tøjet. Vi forhandler også dele til at lave magnetiske oplukkere.

Brug blot en anden type bagside i badgemaskinen og eftermontér en selvklæbende magnet bagpå.

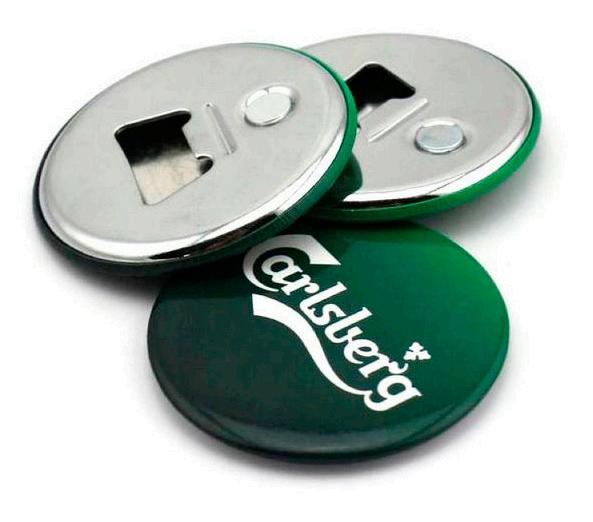

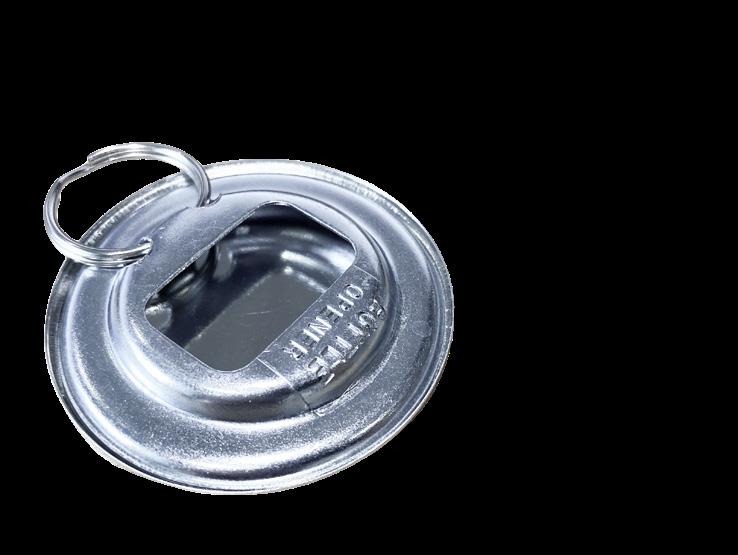

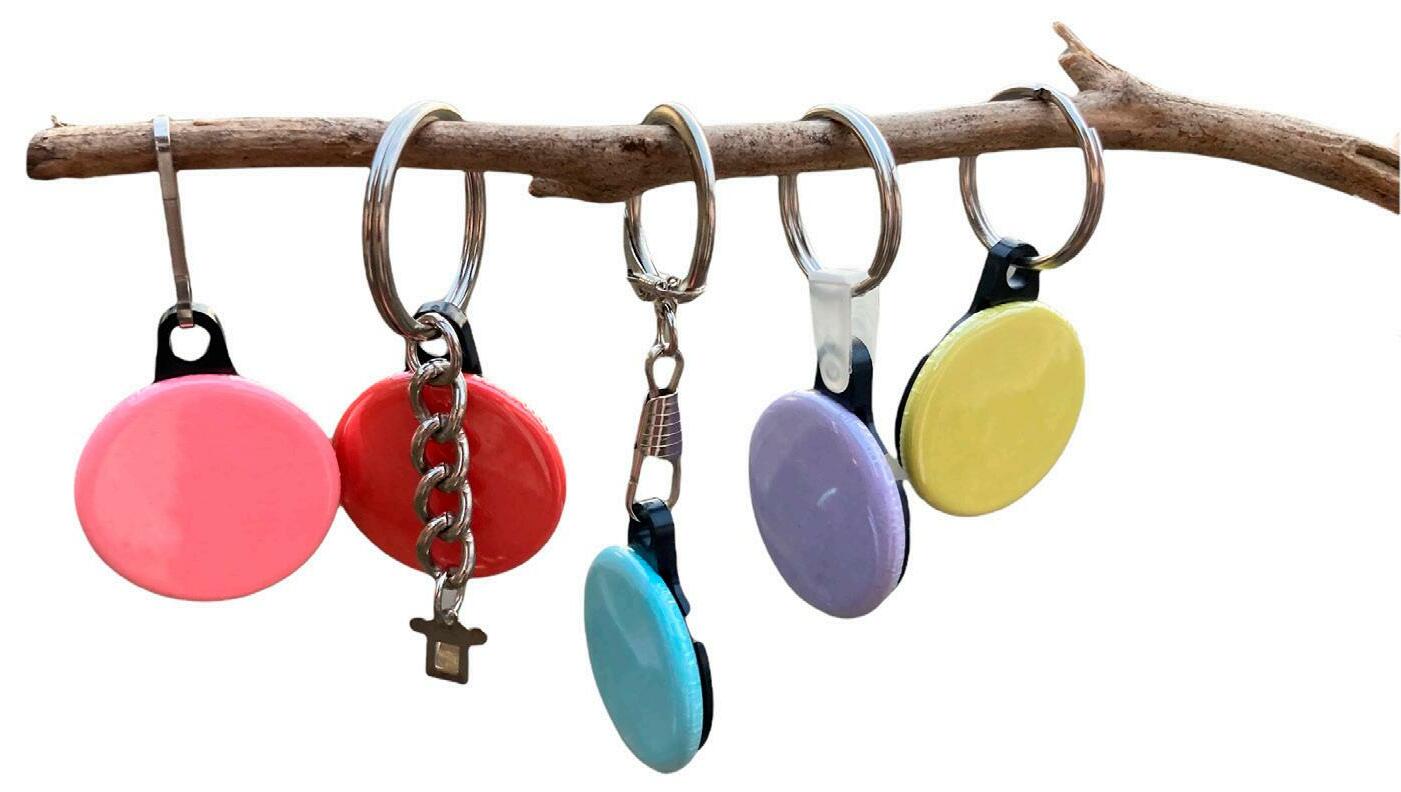

Lav forskellige slags nøgleringe Brug badgemaskinen til at lave sjove nøgleringe med forskellige monteringer. Du kan også lave nøgleringe med indbygget oplukker på bagsiden.

Vedligehold din badgemaskine For at sikre en lang og problemfri levetid, kan maskinen engang imellem have brug for lidt smørelse på den indvendige 45 graders kant af topmatricen.

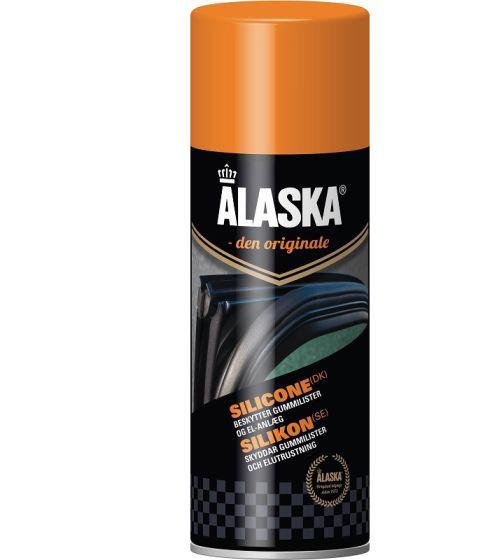

Brug enten en silikonespray eller -stick på området markeret med røde pile.

Husk at rengøre matricerne regelmæssigt for at vedligeholde dem bedst muligt.

Manual og inspiration

19

B

Badgeland A/S

Teglbækvej 6 8361 Hasselager Lige ved Aarhus t 86 32 7006 w badgeland.dk e info@badgeland.dk

Har du spørgsmål til vores badgemaskiner eller brug for hjælp, så kontakt os endelig. Vores kundeservice sidder klar med den nødvendige ekspertise til at guide dig videre over telefon eller email.
