Sketch up

Mirador realizado con la intención de enaltecer el geopatrimonio de la Mixteca Alta, el mirador es el vínculo que existe entre el centro de visitantes, y el comienzo del geosendero destinado a la educación ambiental.

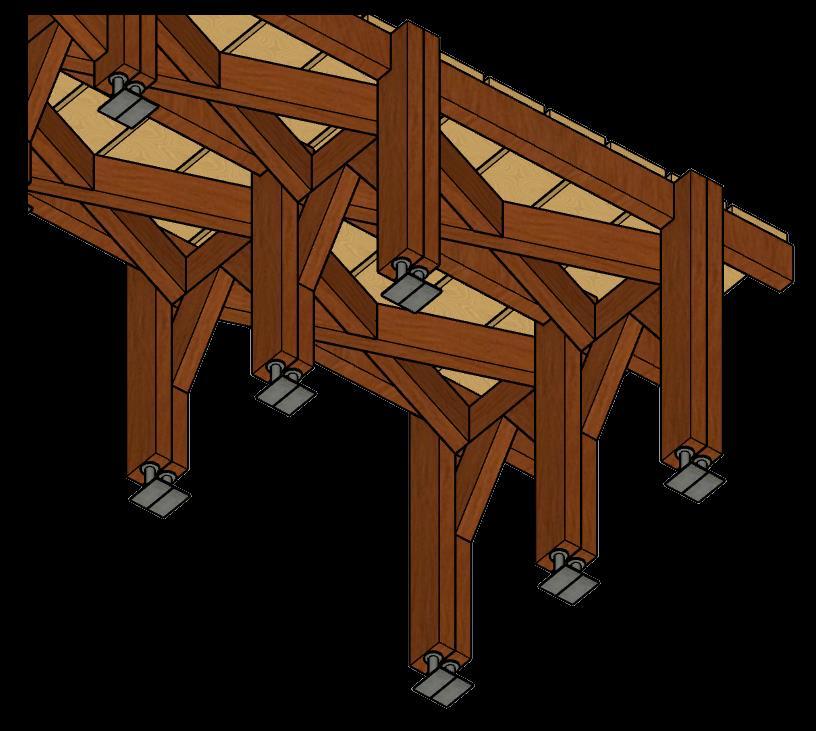

Estructura de madera propuesta para el Cerro del Tejolote, Ixtapaluca.

Duelas de eucalipto (Eucalyptus globulus). Tablones con medida comercial de 2'' x 2'' x 10 ft (5.0 x 30 x 304.8 cm) del distribuidor mexicano Grupo Pasan.

vigas con grosor y ancho comercial de 3 ½'' x 8'' (8.75 x 20 cm) del distribuidor mexicano Grupo Pasan.

La madera con un tratamiento en inmersión prolongada.

Las uniones tipo unión finger join, reforzado conarriostres.

Contención con gaviones con de alambre galvanizado clase 3 (triple capa de zinc) de alta tensión. Con medidas de 2500x50x50 cm del proveedor Regama del bajío.

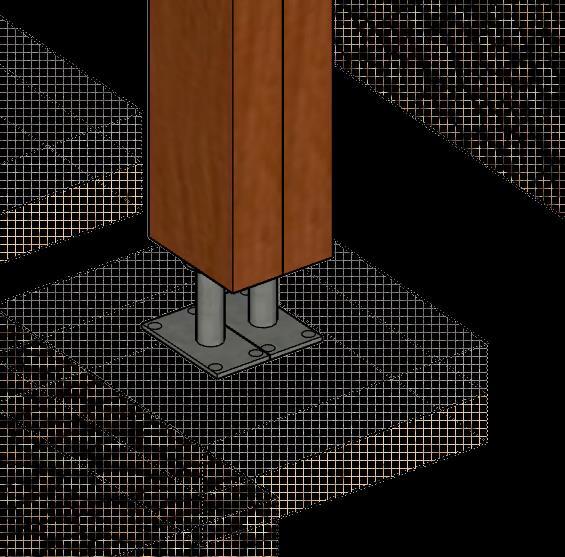

Pies de pilares ahogados en el concreto, del proveedor Simpson strongtie

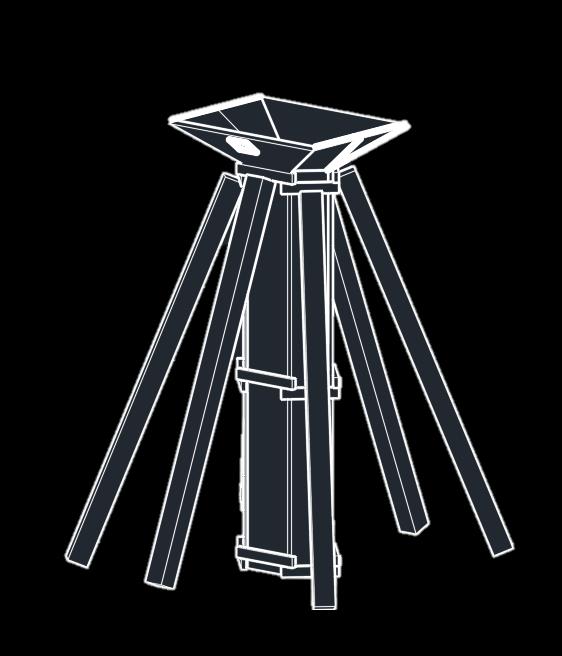

Modelado de cimbra de madera para columna hexagonal con capitel prismático para colado en una sola pieza.

Tablón para simbra de 2.5x0.25x0.025 m, sujetada con listones de 2’’x1’’ .

Modelado en Sketch up con detalles en autocad.
