Tesnenie hlavy valcov pre motor MAN D 2066
from Infomag 7-2023
by LKQ SK
Od roku 2004 je na trhu motor MAN D 2066 v rôznych úrovniach vylepšení a stále sa teší veľkej medzinárodnej obľube. Mohlo by byť zrejmé, že sa nachádza v úžitkových vozidlách MAN a autobusoch. Ale aj v autobusoch Plaxton Panther a Tempsa Diamond 14 a LAZ Lemberg 400. Motor samozrejme spĺňa normu Euro VI C pre výfukové plyny.
Program tesnenia
ElringKlinger pôsobí od uvedenia na trh aj ako dodávateľ originálneho vybavenia od výrobcu. Mnoho tesnení sa v priebehu doby prispôsobilo rastúcim požiadavkám, iné mali a majú konštrukčne také veľké zdroje, že prispôsobenie nebolo nutné. Navyše firma Elring - Das Original vyvinula špeciálne tesnenia pre obchody s náhradnými dielmi rozmiestnenými po celom svete.

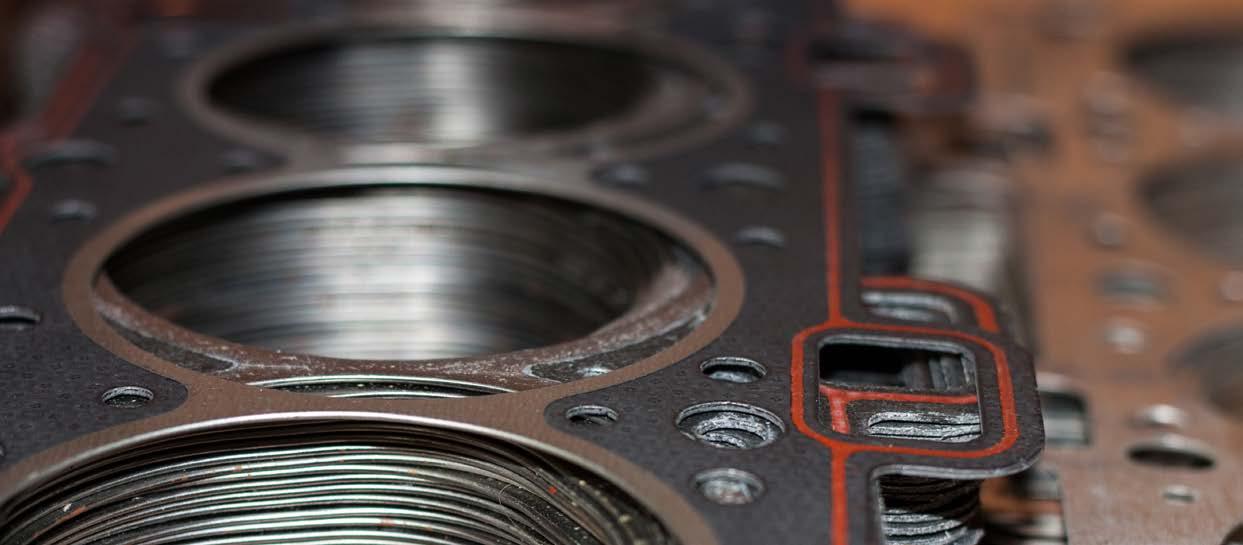

Tu tesnenie hlavy valcov vyniká v opravnej hrúbke. Ako štandardná hrúbka je konštrukčne jednovrstvovým oceľovým tesnením so špeciálnym utesnením spaľovacieho priestoru, ktoré je prevedené ako definovaná drážka. Opravná hrúbka meria 1,50 mm, a tým je o 0,30 mm väčšia ako pôvodná OE hrúbka.
Výber z ponuky:
Kód Názov
Nevyhnutné je toto tesnenie hlavy valcov v prípade opravy, pokiaľ musí byť hlava valcov a/alebo blok valcov zarovnaný. Použitie štandardnej hrúbky je možné, ale potom treba počítať s vyšším opotrebovaním bokov zubov čelných ozubených kolies. Na zvláštnom záreze je nutné identifikovať opravné tesnenie. Ako výhradné riešenie opravy tu nie je origi- nálne číslo dielu.
O stupeň vyššie v motore sa nachádza tesnenie s vysoko pevným a rázovo tuhým polyamidovým vekom ventilu. To vyrába firma ElringKlinger, ale veko ventilu nie je v ponuke obchodu s náhradnými dielmi.
Tesnenie samotné je z elastoméru (AEM),
EL 021.262 Tesnenie hlavy valcov ELRING
EL 141.522 Tesnenie krytu hlavy valcov ELRING
EL 834.289 Krúžok guf. kľukového hriadeľa ELRING
EL 158.510 Gufero kľukového hriadeľa ELRING
EL 008.763 Tesnenie výfukového potrubia ELRING
EL 021.272 Tesnenie ELRING
2066
D 2066 ktoré maximálne odolá vysokým teplotám. Ďalším dôležitým kritériom je malý zvyšok tlakovej deformácie elastoméru, ktorý umožňuje dlhú životnosť. To však len v prípade, ak je montáž veka, a tým aj tesnenie, vykonaná odborným spôsobom. Skrutky sa uťahujú iba 10 Nm. Tiež poradie utiahnutia je rozhodujúce preto, aby sa obe integrované tesniace chlopne neokrčili.
... a ďalších 572 položiek tesnenia pre MAN od ELRING na portáli lkq.sk.
Ďalším prísľubom kvality elastomérových tesnení Elring – Das Original predstavujú krúžky vložky valca. Už niekoľko rokov sa tu používa peroxidom sieťovaný fluórkaučuk (FPM), ktorý nie je vidieť, pretože opticky nie je nápadný. Rozhodujúcou výhodou tohto špeciálneho elastoméru je vyššia teplotná stabilita a lepšia odolnosť voči aktuálnym a kvalitným chladiacim kvapalinám, ktoré prepájajú výhody silikátových a bezsilikátových ochranných prostriedkov chladiča. Pre rozlíšenie oproti peroxidom nesieťovaným krúžkom vložky valca sú tieto na obale označené ako FPM-PX.
Tekuté tesniace hmoty
Špeciálne na D 2066 sa nachádzajú niektoré miesta utesnenia, ktorým by sa mala venovať osobitná pozornosť. Závit žhaviacej cievky i závit plniaceho hrdla oleja by mal byť potretý tenkou vrstvou prípravku CurilTM T2 a potom byť namontovaný. Ďalším, avšak podstatne väčším miestom utesnenia je skriňa zotrvačníka. Tu sa používa silikón DirkoTM HT, ktorý má teplotný rozsah -60 °C až +285 °C (na 24 h až +315 °C). Pretože na konci sa jedná o veľmi dlhú tesniacu šnúru, odporúča sa použitie Elring DirkoTM HT Profi Press, pomocou ktorého môže byť nanesenie prevedené rýchlejšie a presnejšie. Tenká vrstva silikónu sa používa aj pri kolenách s plniacim vzduchom.

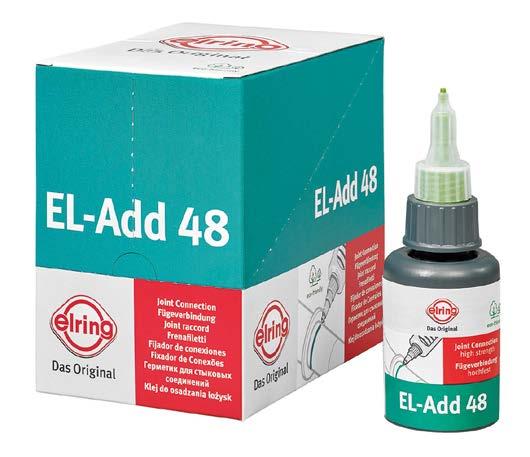

Na upevňovaciu maticu rebrovej remenice sa používa vysoko pevné spojenie. Elring EL-Add 48 je anaeróbna tesniaca hmota, ktorá pôsobí ako tekutá poistka skrutky pri situácii bez prístupu kyslíka a výrazne zvyšuje zvieraciu silu.
Toto sú exemplárne príklady toho, kde v motore je možné vykonať utesnenie pomocou tekutých tesniacich hmôt. Nahliadnuť do príslušného návodu na opravu je v každom prípade nevyhnutné.
Dynamické tesnenia
Na prvom mieste sú tu radiálne hriadeľové tesniace krúžky pre kľukový hriadeľ.

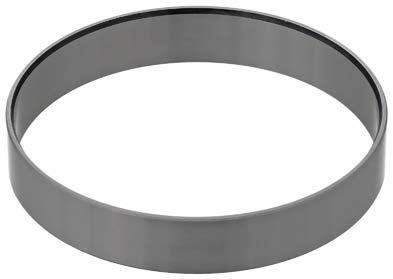

Z dôvodu dlhej konštrukčnej doby motora sa nachádza pre zadné miesto inštalácie buď PTFE (polytetrafluorethen alebo teflón) hriadeľový krúžok s protikrúžkom alebo hriadeľový krúžok, ktorý beží priamo na kľukovom hriadeli. Hriadeľové krúžky z PTFE ponúka Elring v oboch rozmeroch, teda s rôznym vnútorným priemerom. Na predné tesnenie hriadeľového krúžku nie je určený protikrúžok. Namiesto toho existuje možnosť umiestniť predný krúžok kľukového hriadeľa na kľukový hriadeľ do rôznych pozícií pomocou špeciálneho nástroja. Na tento účel musí byť v zabudovanom stave zistený stupeň opravy pre tesniaci krúžok kľukového hriadeľa. Vzdialenosť jednotlivých pozícií je vždy 3 mm.
Všetky krúžky kľukového hriadeľa sú na utesnenie hriadeľa z PTFE, čo znamená, že krúžok sa na hriadeľ nasúva suchý, teda bez oleja. Utesnenie krytu motora sa vykonáva pomocou elastoméru.
Krúžok gufera kľukového hriadeľa
Rozsiahly servis
Veľa podrobností a tiež čísla výrobkov Elring a korešpondujúce čísla dielov MAN je možné na domovskej stránke firmy Elring jednoducho zobraziť pomocou explozívneho výkresu vo formáte PDF. V prípade ďalších otázok k tomuto a iným motorom môžete kedykoľvek kontaktovať špecialistu firmy Elring, buď telefonicky alebo prostredníctvom e-mailu.
Výber najpredávanejších dielov ELRING:
Kód Názov Aplikácia
EL 233.010 Tesnenie, kryt hlavy valca ELRING MAN, Neoplan, Doosan
EL 136.880 Súprava tesnení vstrekovacej trysky ELRING SCANIA
EL 574.821 Tesnenie chladiča vzduchu ELRING MAN
EL 138.490 Súprava tesnení hlavy valcov ELRING SCANIA
EL 125.990 Skrutky hlavy valcov, súprava ELRING SCANIA
EL 009.981 Súprava tesnení hlavy valcov ELRING MAN
... a ďalších 2 600 položiek tesnenia značky ELRING na portáli lkq.sk.
