ESQUELETO
PROPUESTAS DE SISTEMAS OKUPACIONES - ETSAM - UPM

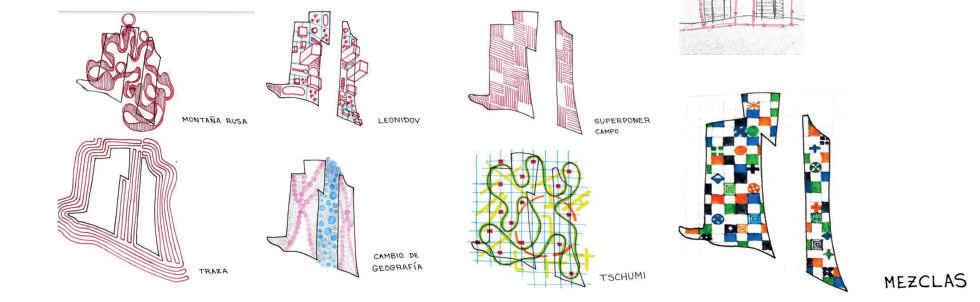

Primeras intuiciones de las diversas propuestas que se realizarán a lo largo del curso.
Los esquemas intentan inducir al razonamiento y búsqueda de un sitema que permita la definición completa del proyecto. Pero este no se encontrará hasta casi las últimas semanas de curso.

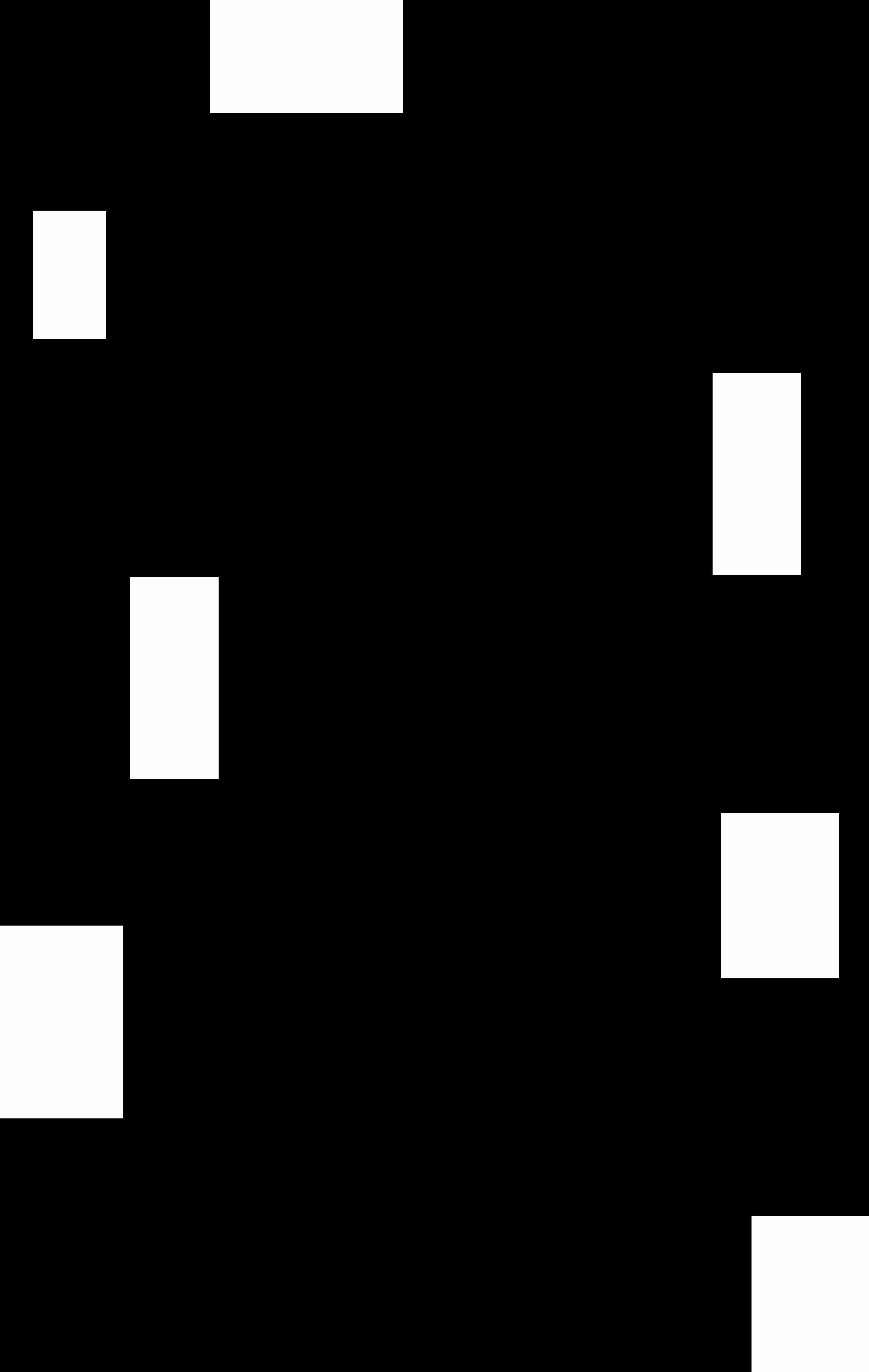

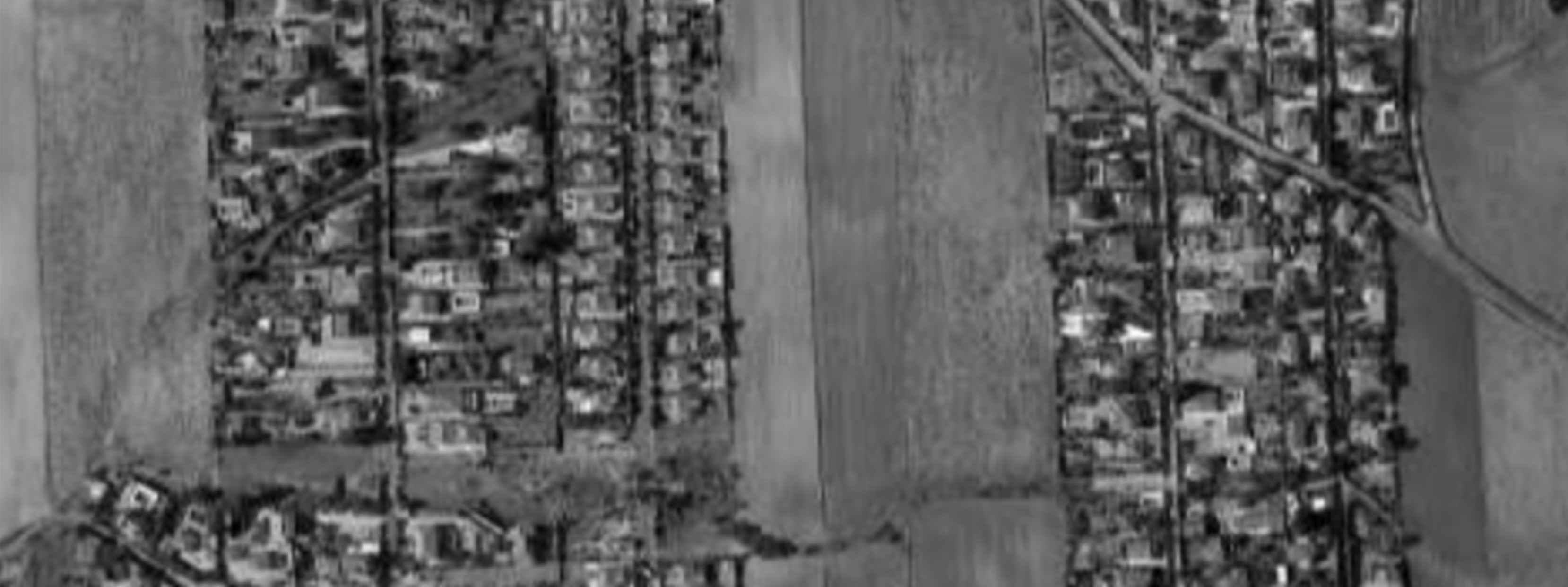

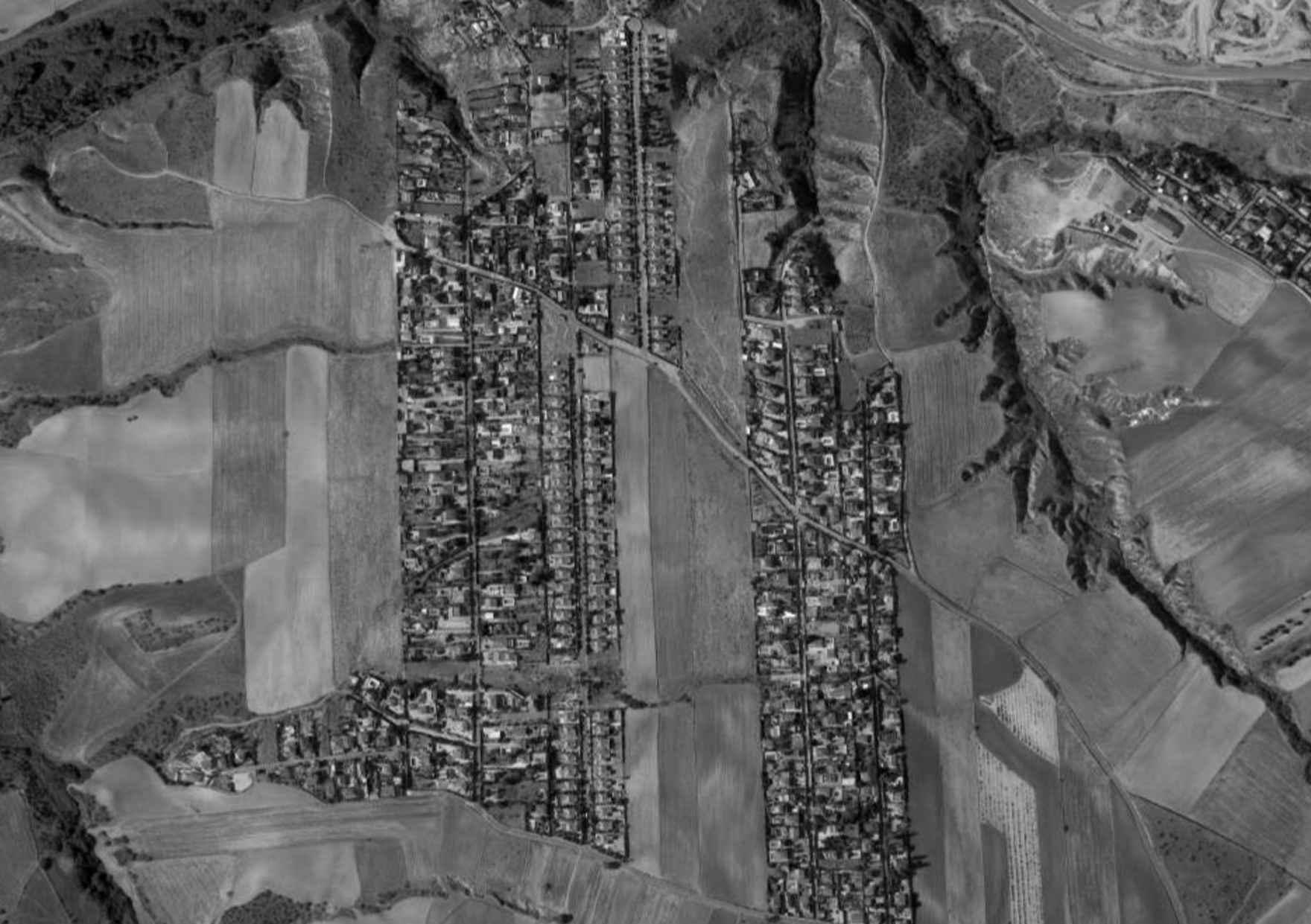

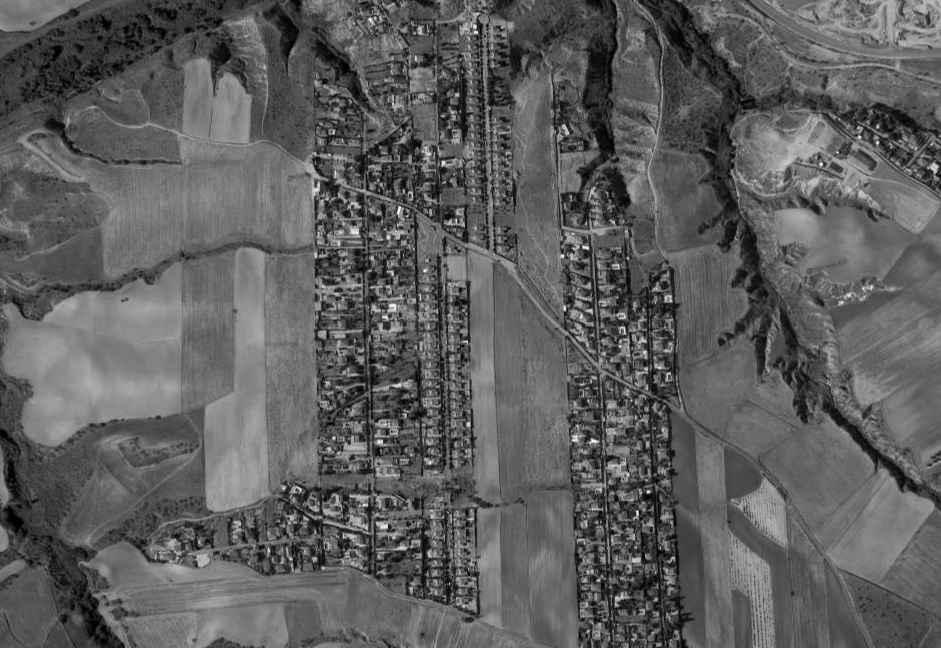

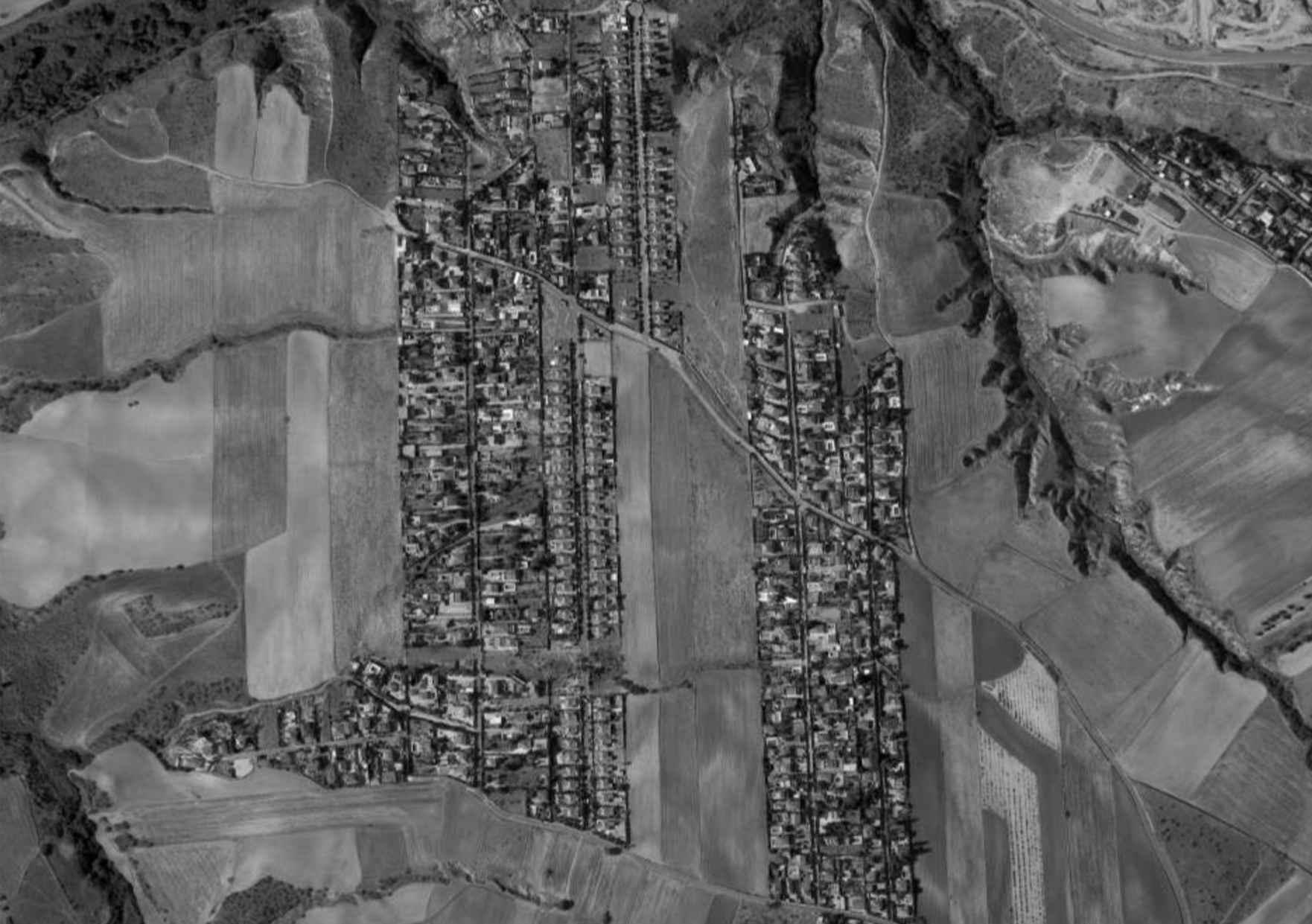

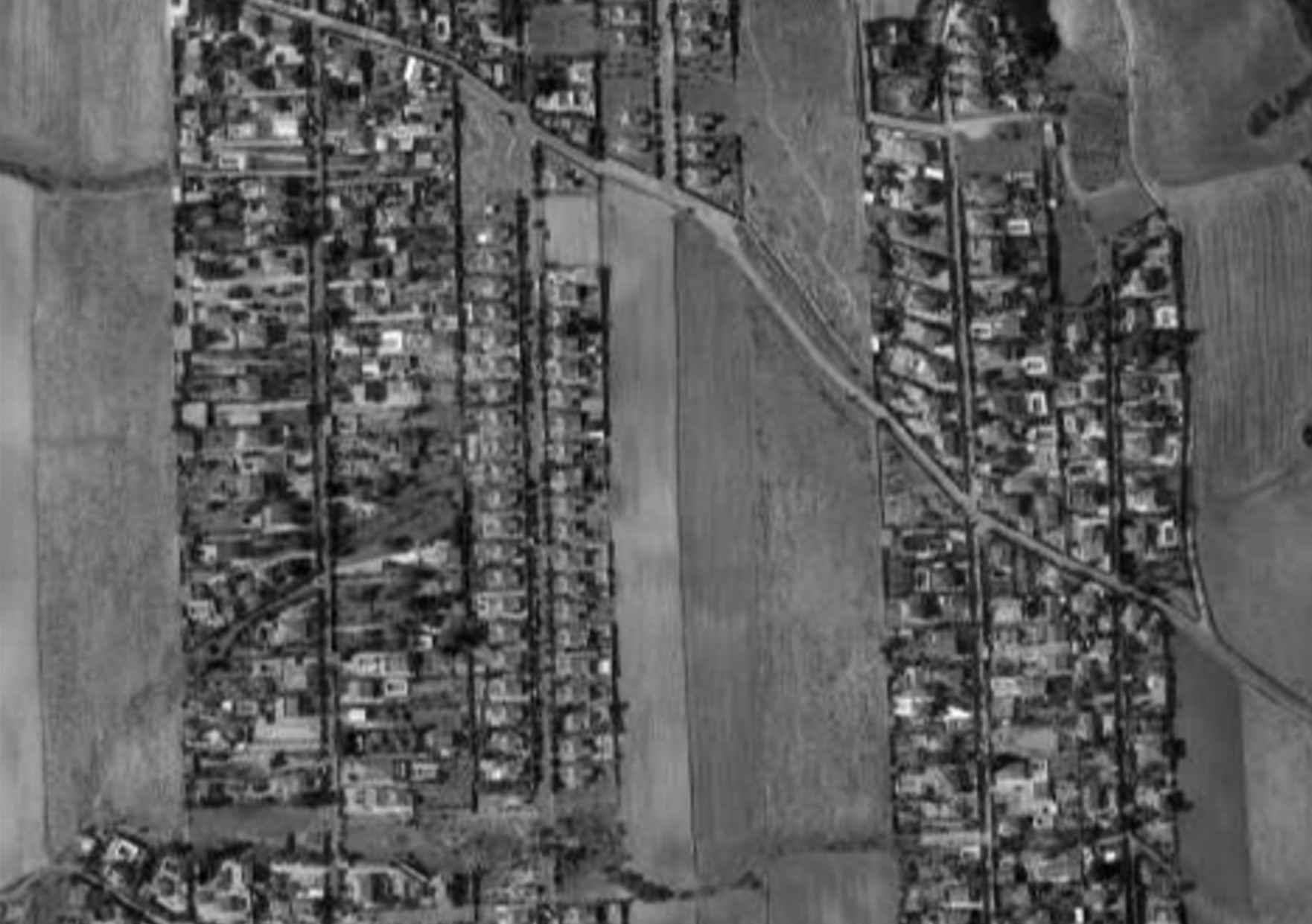

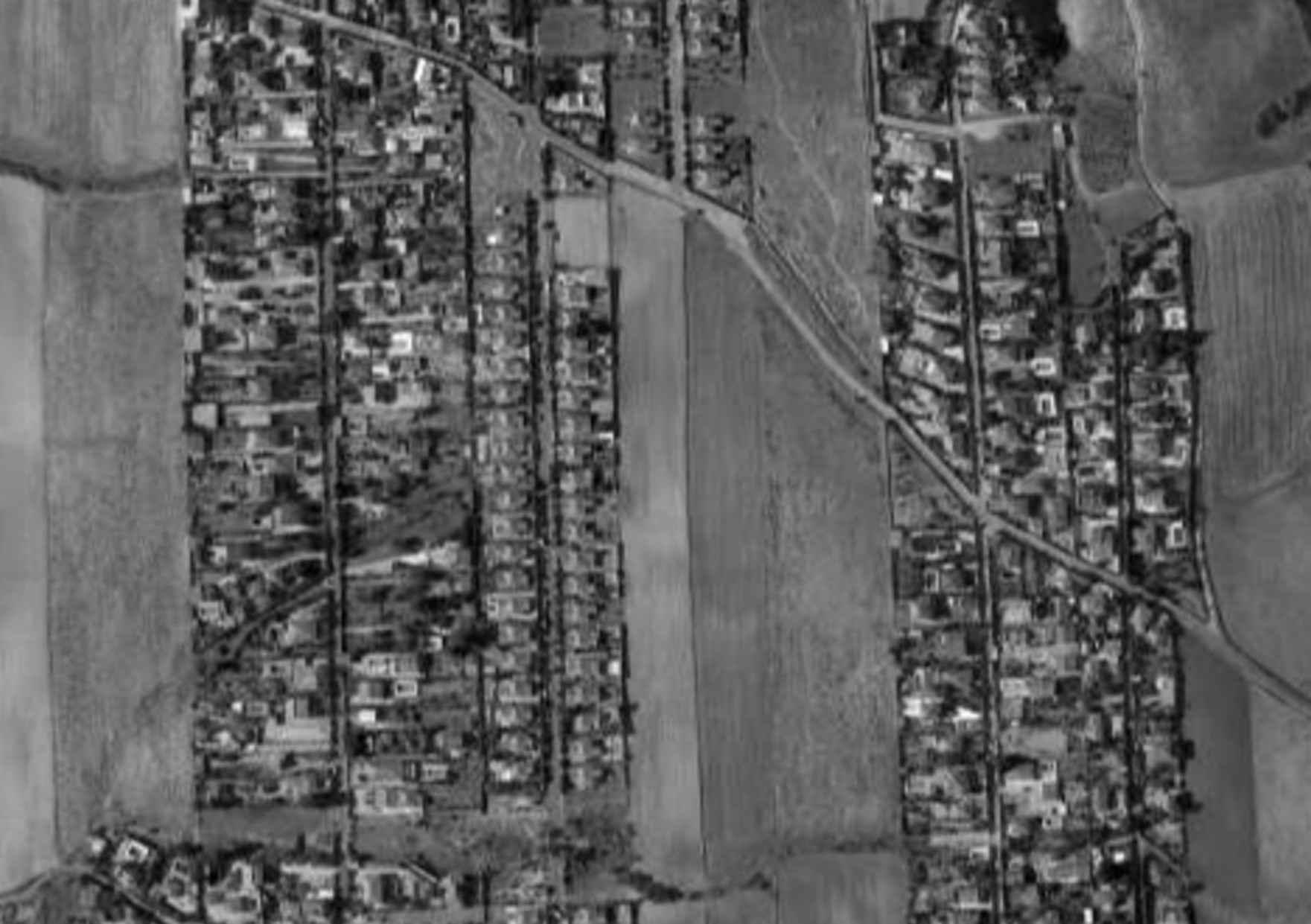

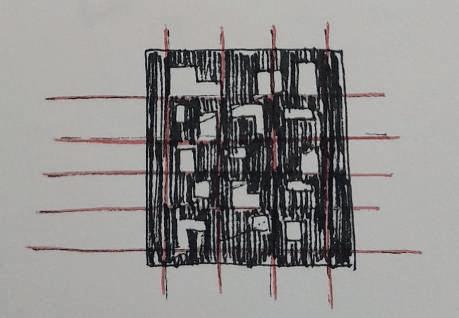

Se colocan unos prismas alargados siguiendo la retícula que se entrevé sobre las parcelas. Estos cuerpos alargados se van a perforar para la recepción de luz en el interior y en el terreno.

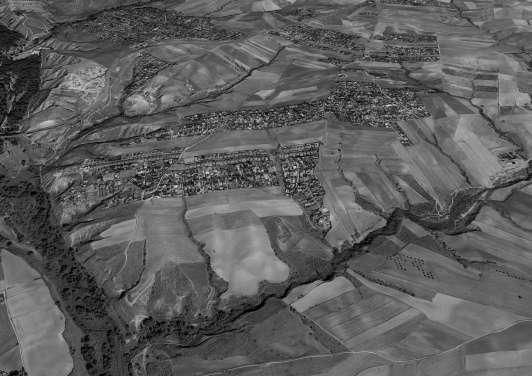

Así se busca solucionar el problema de densidad sin una gran ocupación sobre el terreno que altere en gran medida lo preexistente.

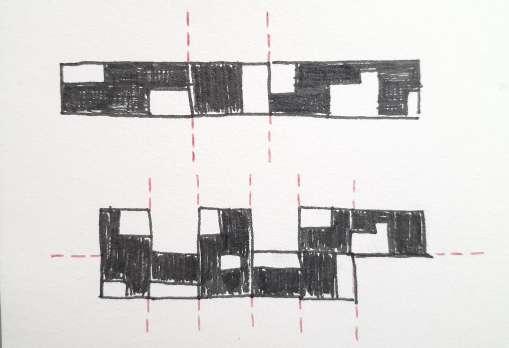

Las viviendas y espacios públicos se disponen sobre una retícula, pero debido a la irregularidad del módulo de hueco, esta no se consigue respetar.

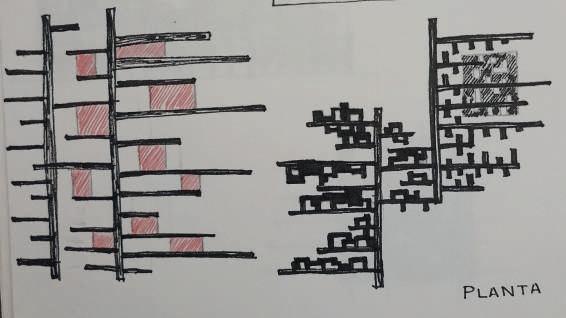

A partir de los vacíos en la plataforma se colocan las circulaciones; y a partir de las circulaciones se colocan las viviendas y los lugares de encuentro.

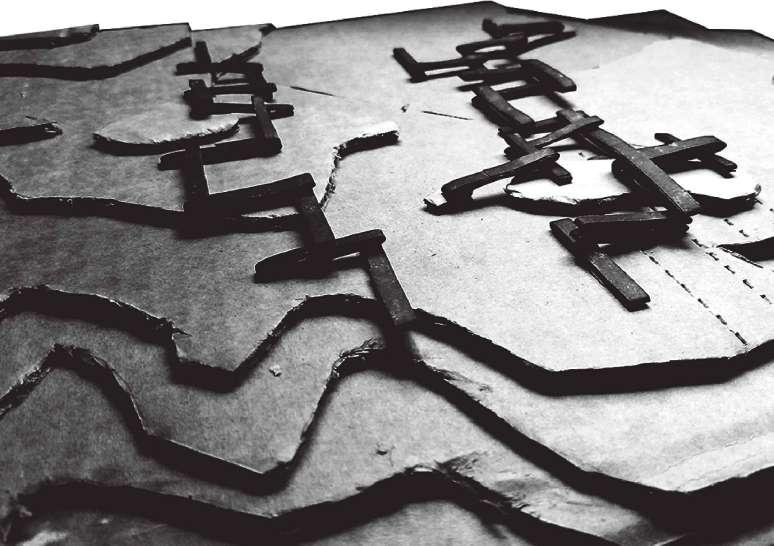

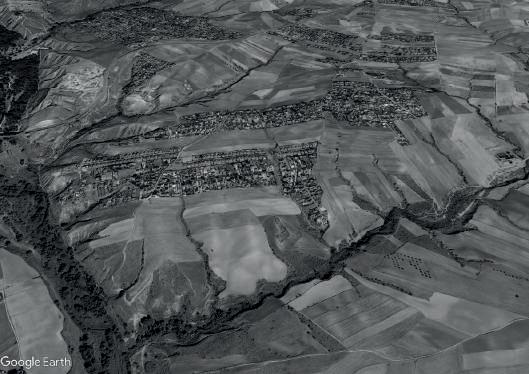

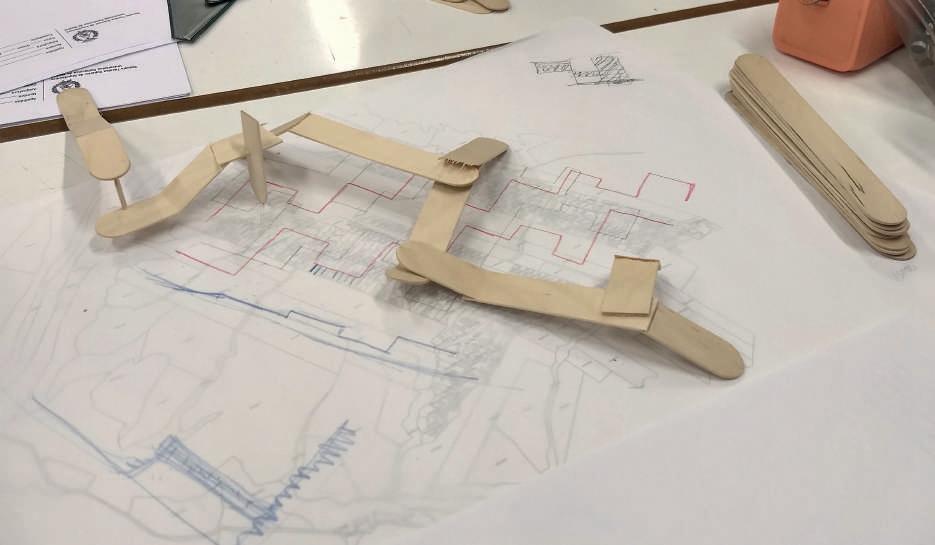

La maqueta está fuera de escala debido al meterial para las curvas de nivel. Sin embargo, la realizada en clase ejemplifica mejor el acercamiento hacia el sitio.
Cuerpo
Cuerpo

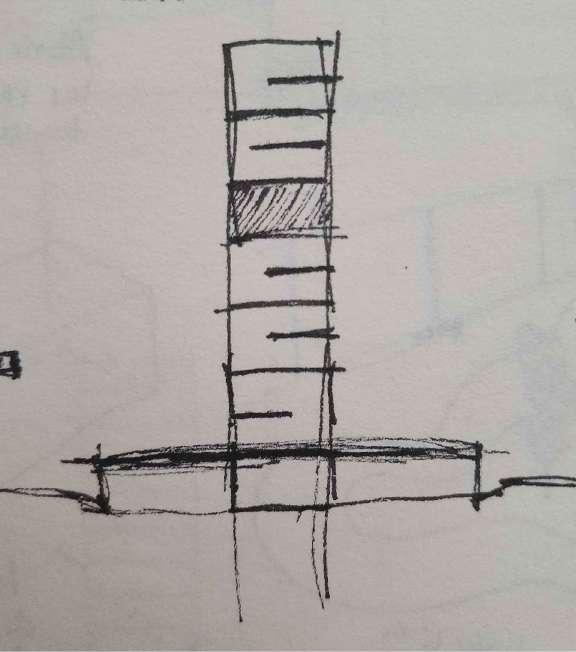

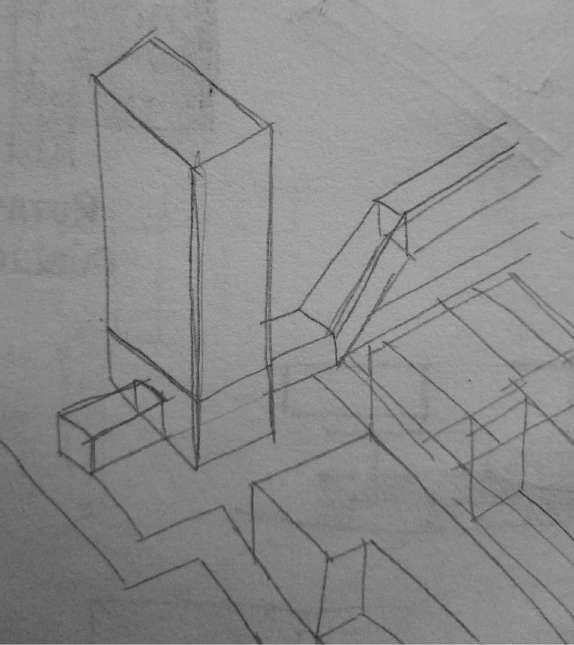

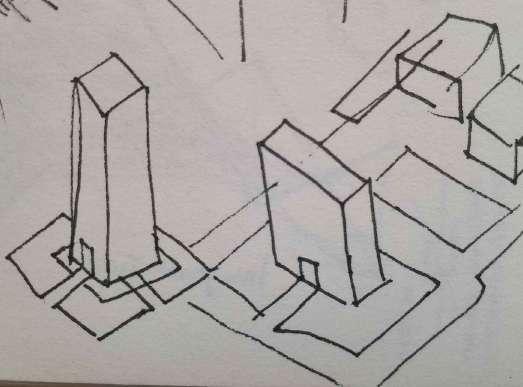

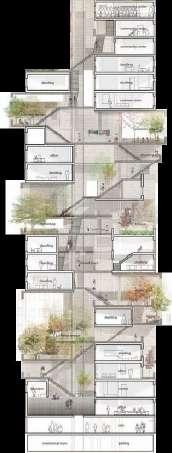

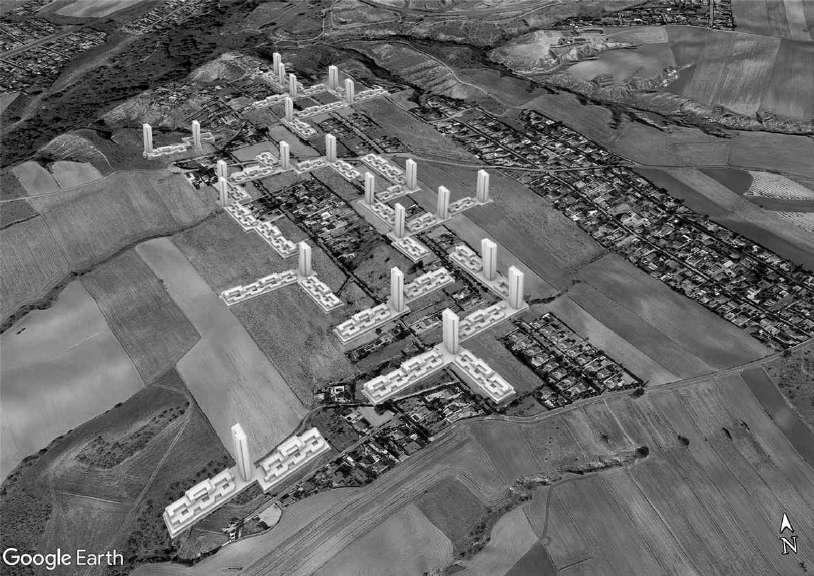

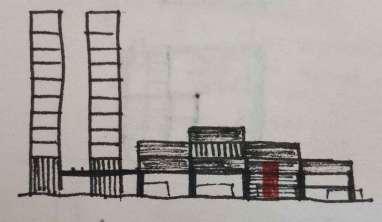

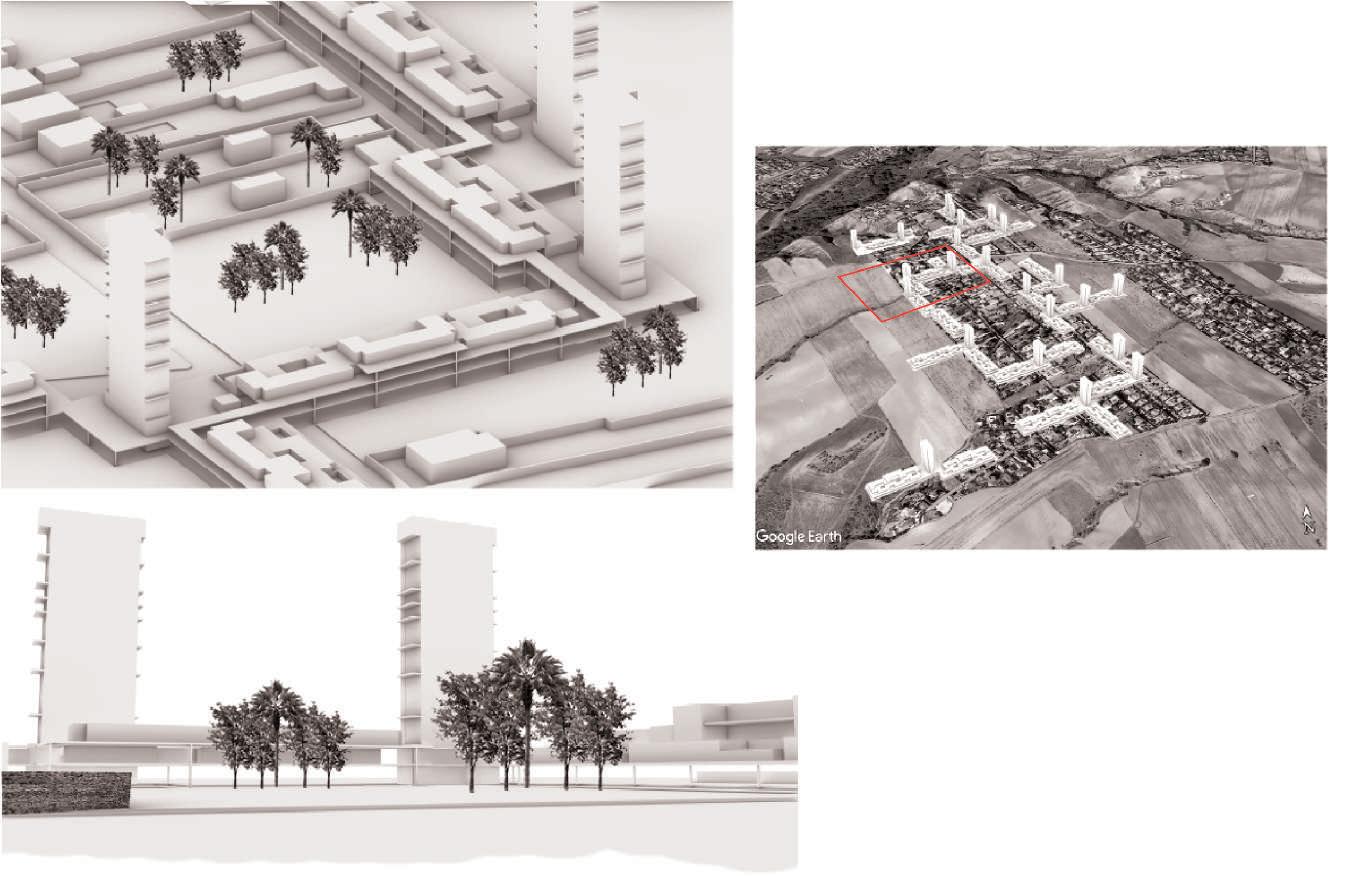

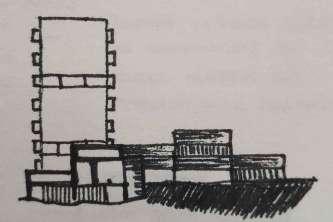

Se colocan torres en las intersecciones entre barras para poder aumentar más la densidad de población.

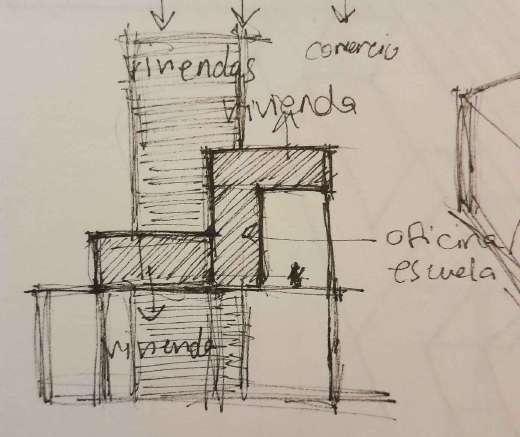

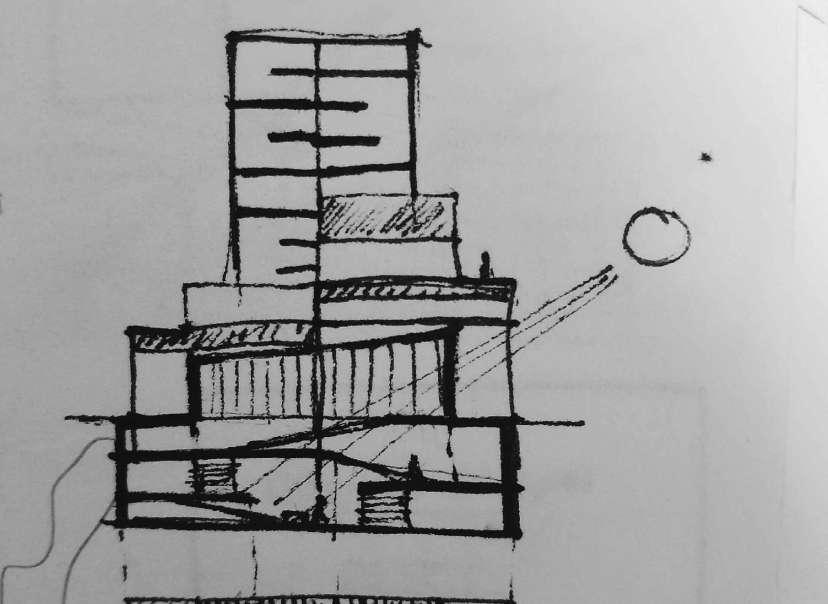

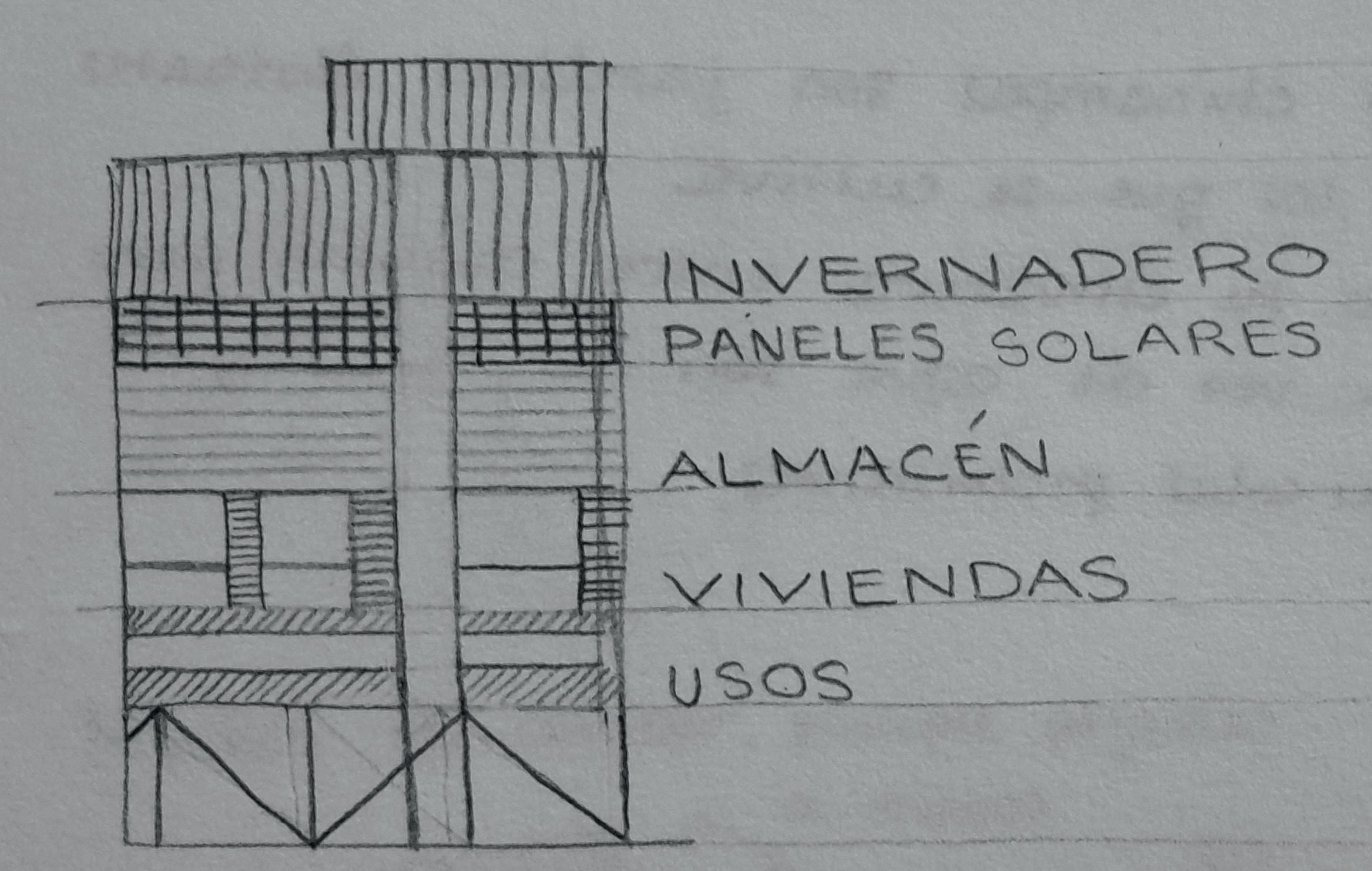

La torres tendrán uso residencial en los niveles en contacto con las bandas y uso público en los superiores. Sobre las bandas de vivienda en galería se colocarán almacenes para guardar la producción de unos invernaderos que se colocarán en la parte superior de la barra con el objetivo de recibir la mayor exposición al sol posible.
El espacio público también se coloca en la intersección entre barras y tiene una mayor dimensión.
Se colocan los usos pensados de manera puntual en ciertas parcelas para evitar la vida en un solo edificio y permitir el esparcimiento y el contacto directo entre el suelo y las viviendas.
Es decir, en cada parcela se colocará una torre y varios edificios en contacto con el suelo que contendrán los usos de las bandas despiezadas, creando una especie de ciudad jardín en un cúmulo de parcelas.
VIVIENDAS EN NIVEL 2-3
VIVIENDAS EN NIVEL 1
Se vuelve a la trama de torres y viviendas para las que se eligen la vivienda social en Tuscolano de Adalberto Libera.

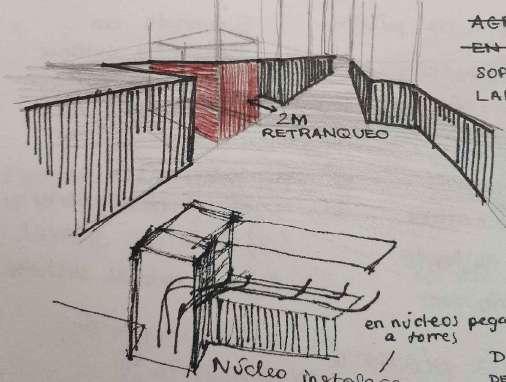

Las manzanas se disponen de manera lineal sobre las bandas y se irán intercalando con núcleos de comunicación que contarán con aseos públicos en la planta baja con el objetivo de crear un núcleo técnico.

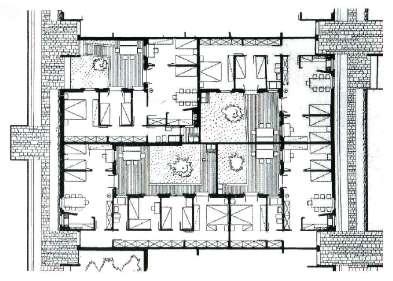

Vivienda social en Tuscolano, Adalberto Libera
A

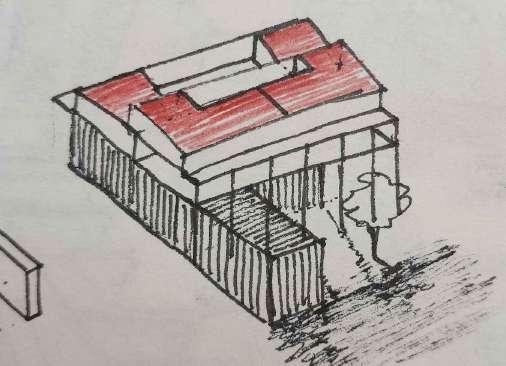

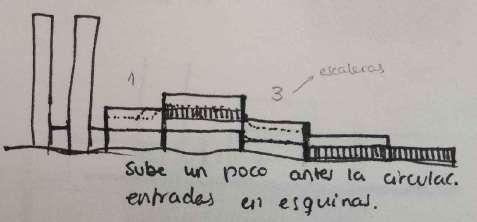

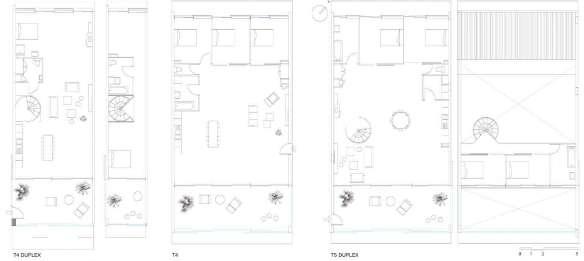

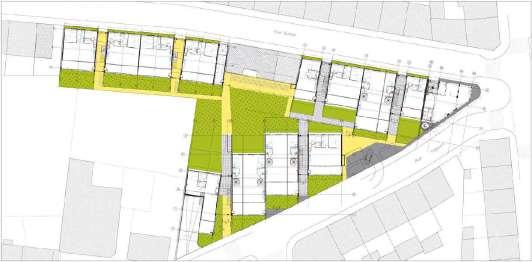

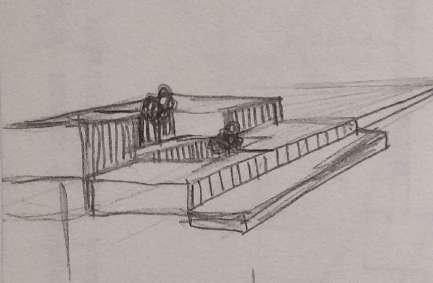

Se coloca una sola torre en vez de dos para la que se elige la vivienda social en Neppert Gardens de Lacaton & Vassal. Las manzanas de vivienda unifamiliar se dividen en dos bloques y se desfasan verticalmente dando lugar a una sección escalonada con patios que se abren al paisaje.
En la planta baja se coloca un parque al que se accede al interior de la planta por tres escalones que hunden la parte inferior de la banda. Este suelo se pavimenta y sigue un recorrido que lleva a los espacios subterráneos que reciben luz gracias a un acristalamiento total del acceso al espacio colectivo.
Y TORRES: ESQUELETO OKUPACIONES - ETSAM - UPM
SÁNCHEZ ARMIJO - P4 - OTOÑO 2022 - UD_MARURI

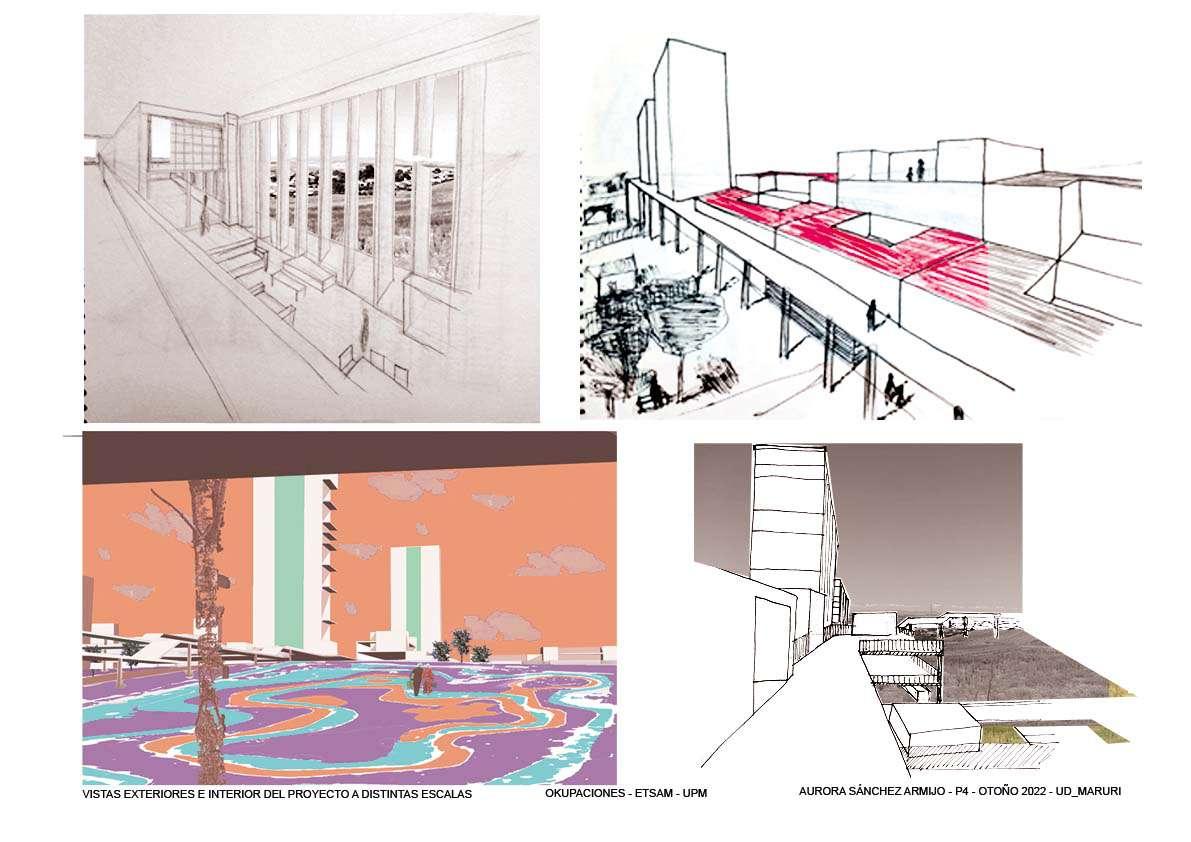

Se introduce el campo en la planta baja haciendo que traspase desde los cultivos hasta el espacio público abierto. Este espacio colectivo, sin embargo, se convierte en un oasis verde por no pensar en el paisaje castellano al que se va a anclar, por eso el collage no parece que perteneza a la propuesta.

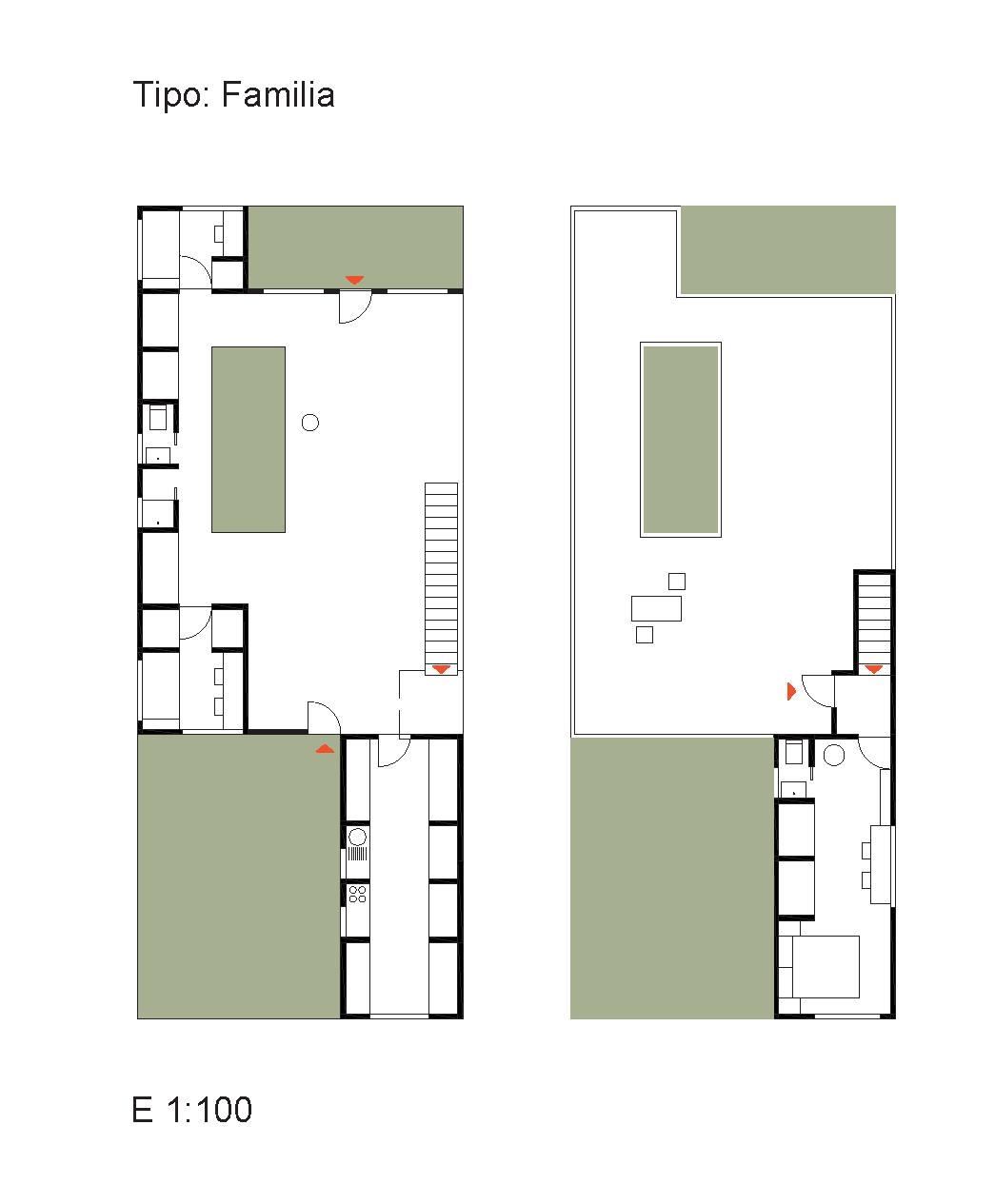

Se adapta las viviendas en doble altura para integrar la escalera en el perímetro del edificio dando lugar a una estructura más regular.

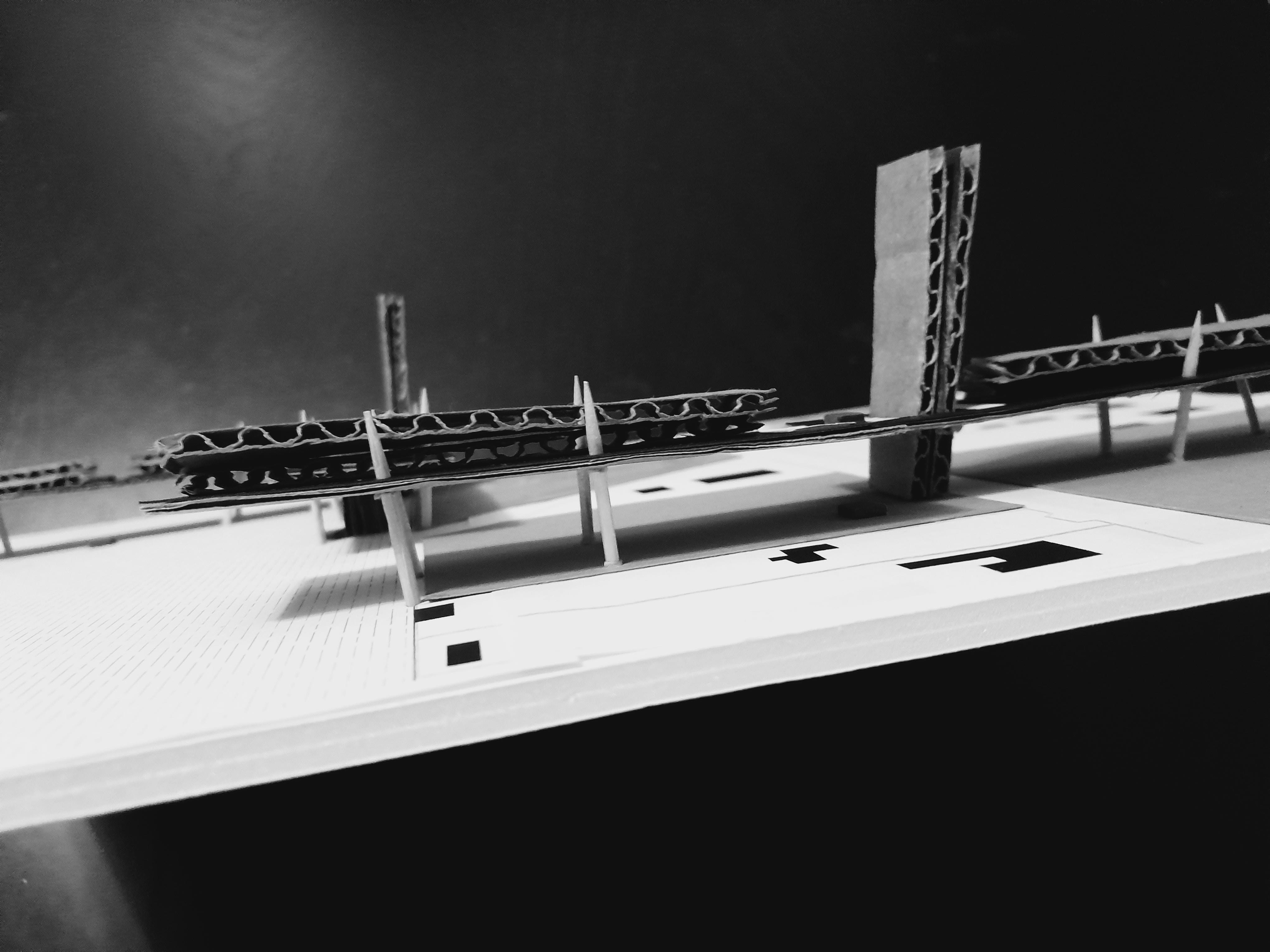

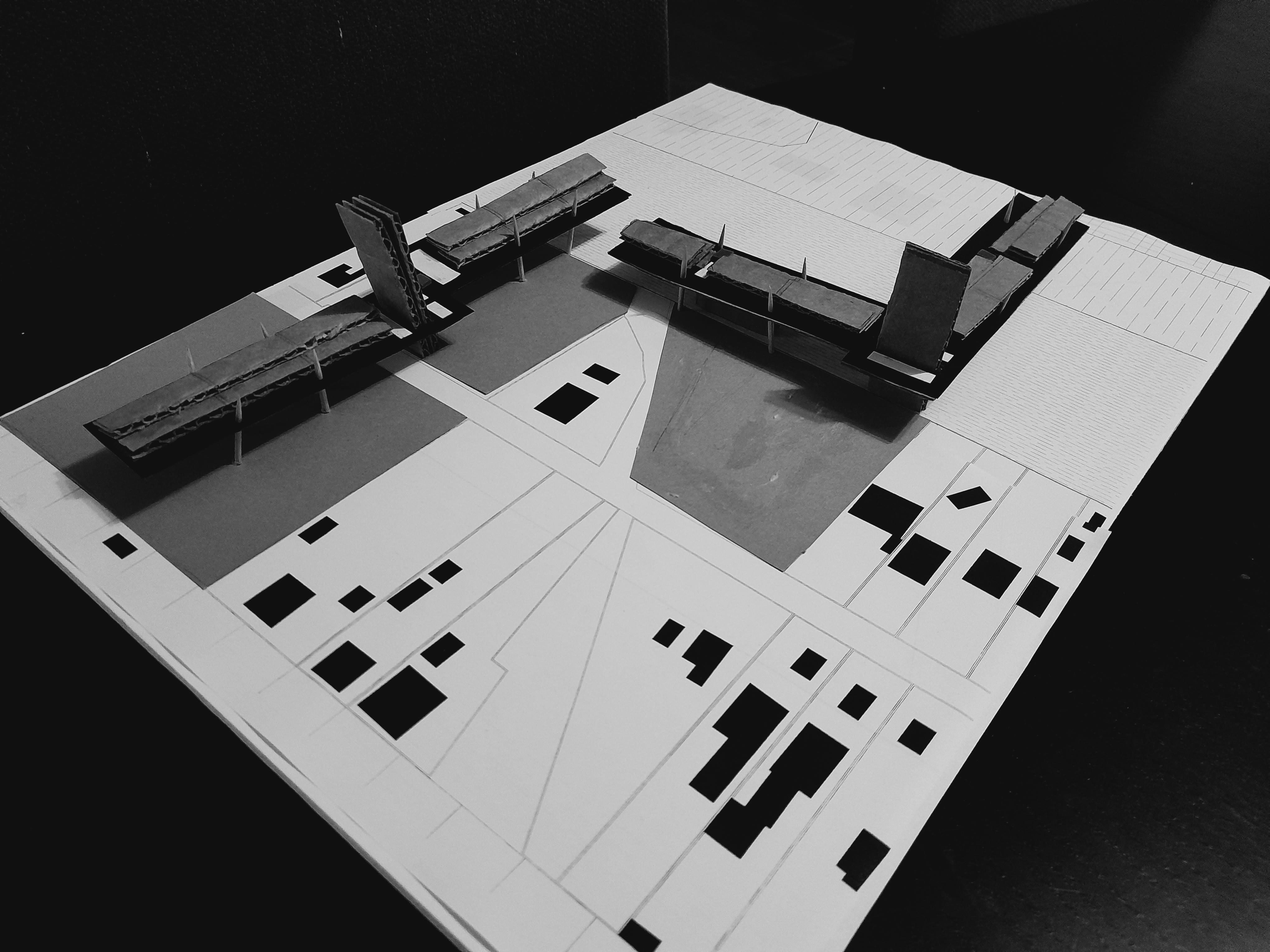

Se realiza una maqueta que muestra la relación que tiene el proyecto con lo preexistente, ya que la eliminación de varias de ellas es esencial para su construcción. Se muestra también el escalonamiento de las manzanas, los núcleos de comunicación entre suelo y plataforma y los huecos que se realizan en estas para la entrada de luz.

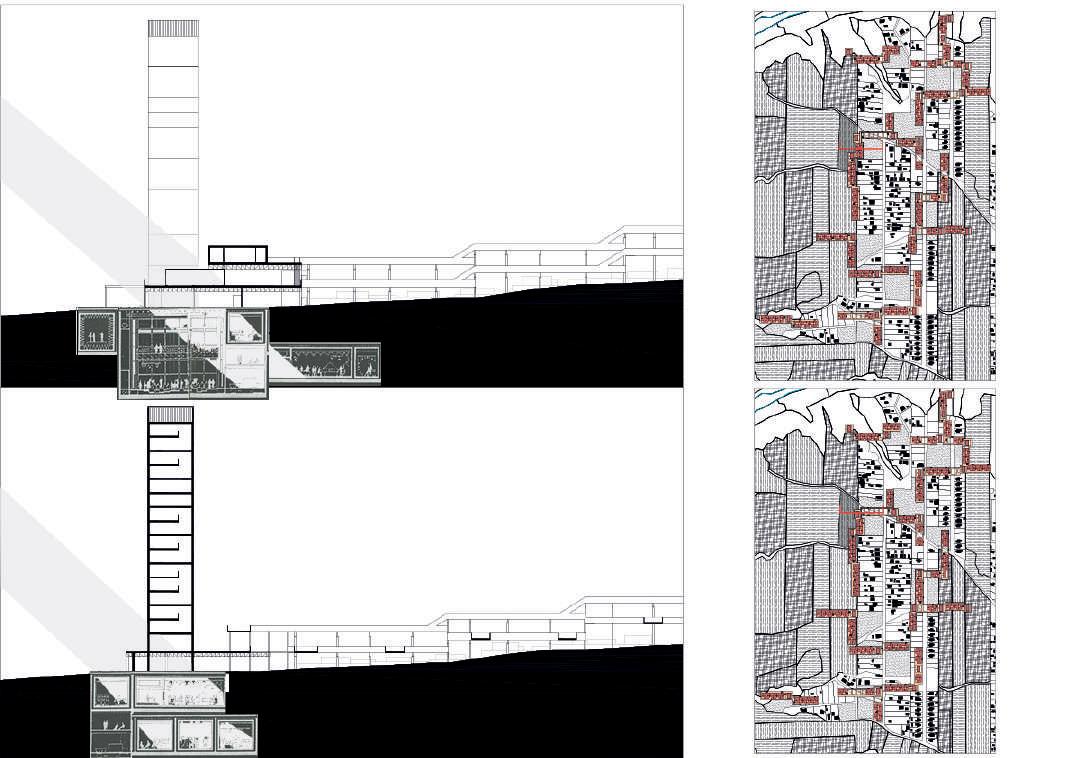

En la última fase de proyecto, los patios de viviendas unifamiliares se eliminan con el objetivo de dar luz al paso que se genera bajo la plataforma. Algo que sólo se muestra en los dibujos finales y no en la maqueta.

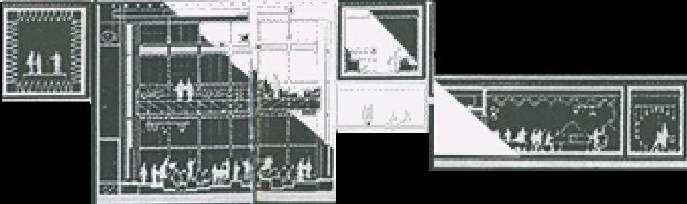

AdapatacióndecirculacionesdelHospitaldeVenecia,LeCorbusier,atramadecalles

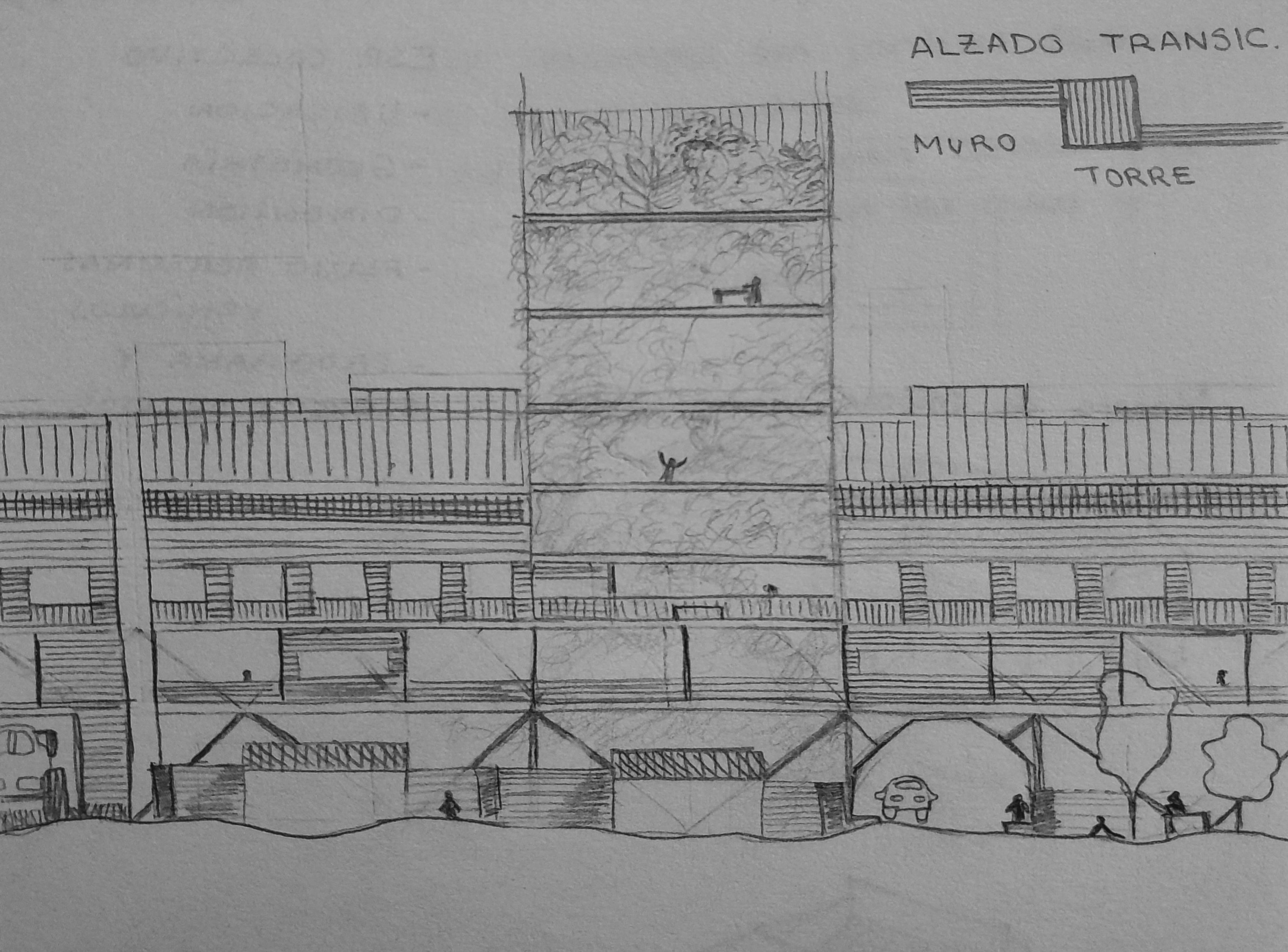

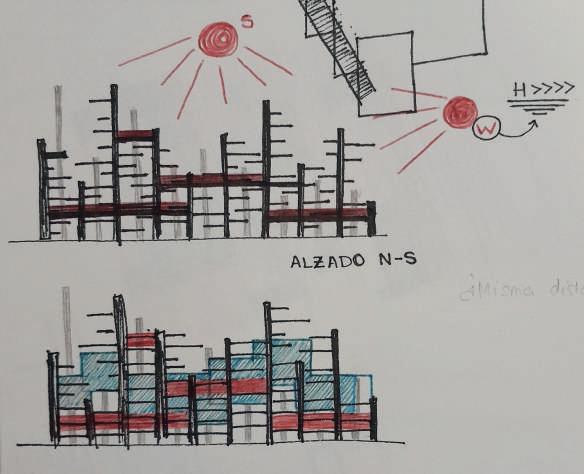

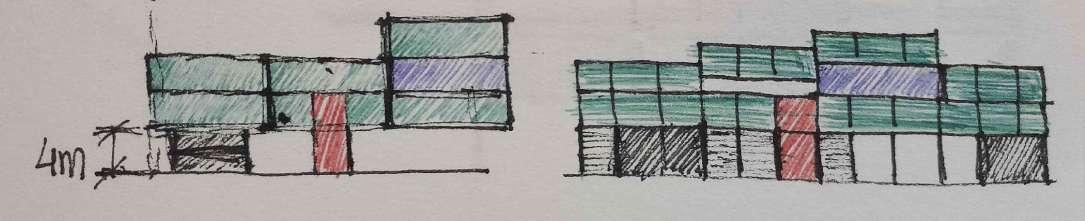

Estudiodelacomposicióndelosalzadosdecadaunodelosusospresentes:residencial,colectivoyagrícola

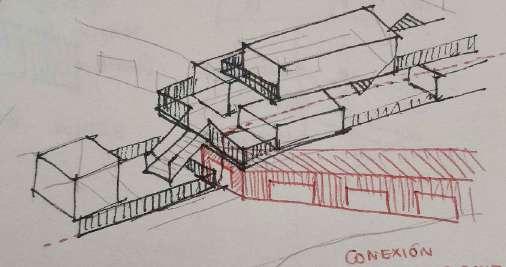

Conexiónentrelosdistintosespaciosdeuso:residencial,colectivo yagrícola

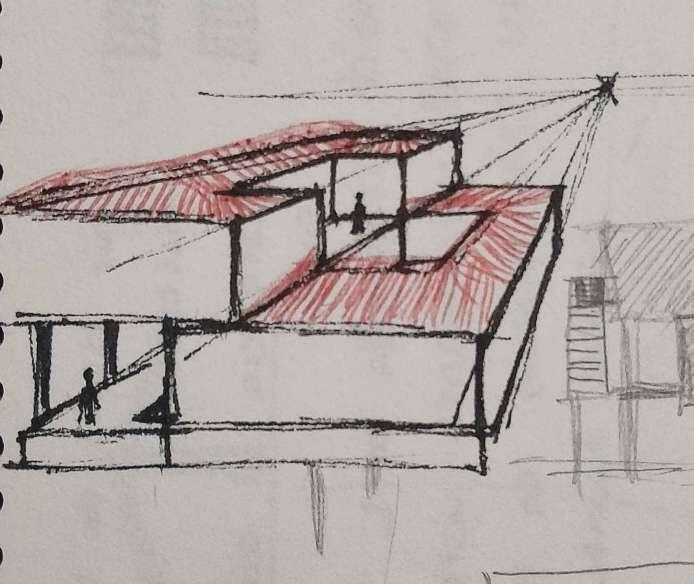

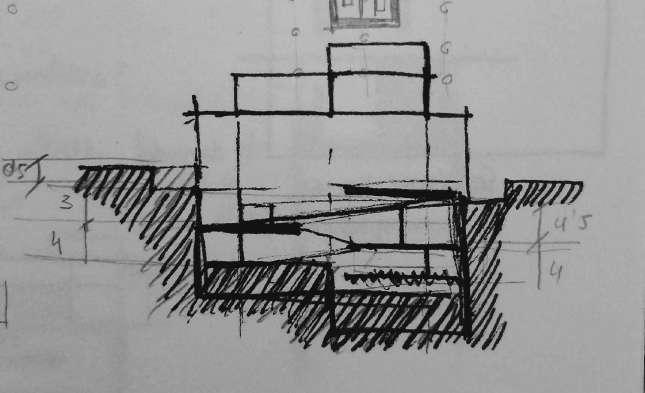

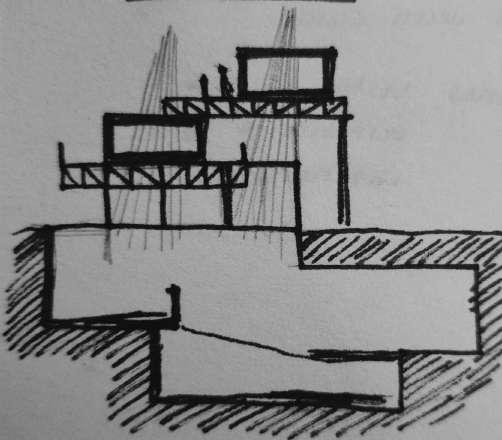

Estudiodelasecciónescalonadadeviviendaunifamiliaryrelaciónconespaciocolectivohundido
ViviendasocialenTuscolano,AdalbertoLibera

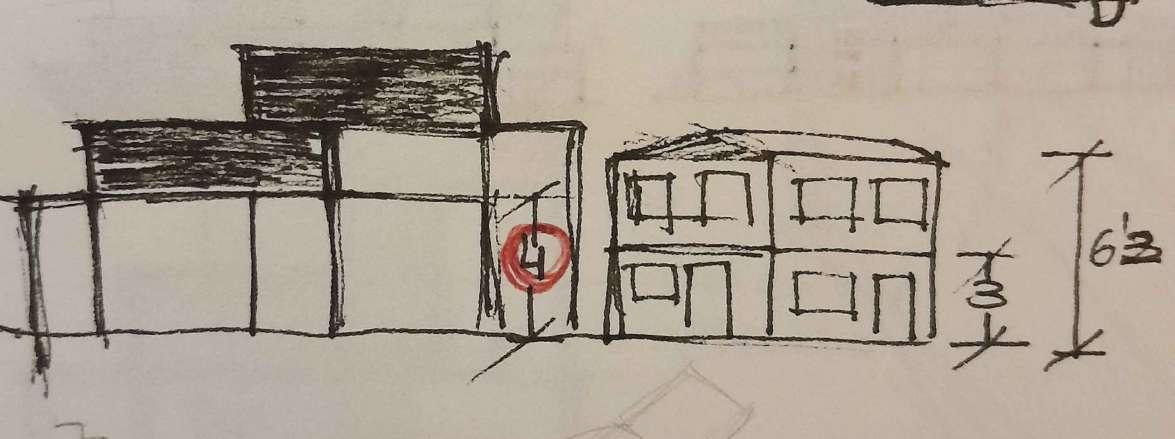

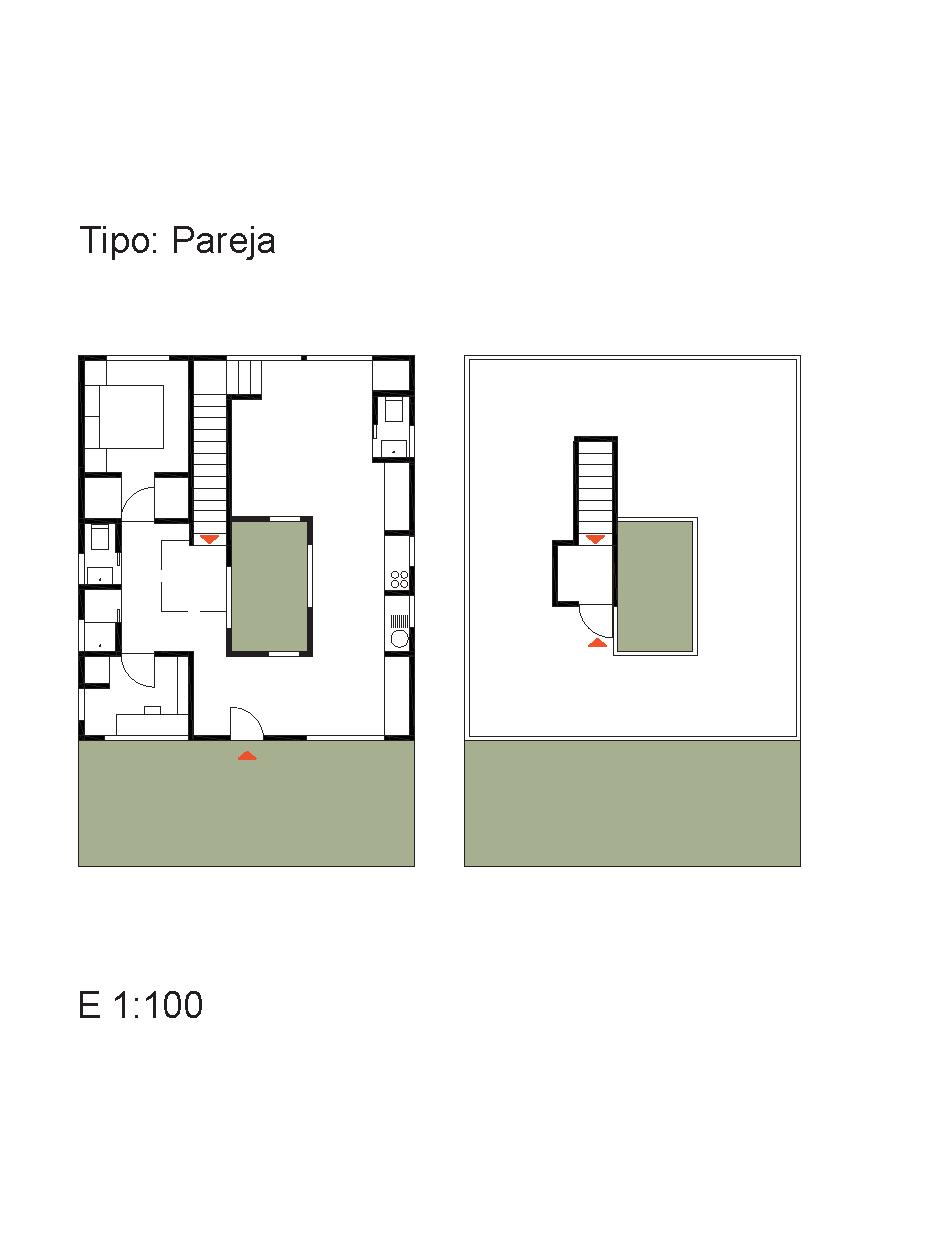

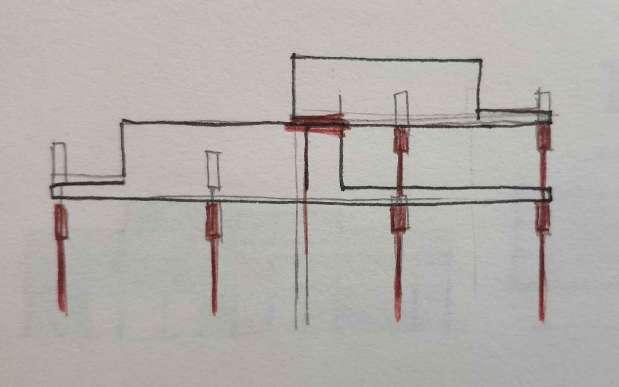

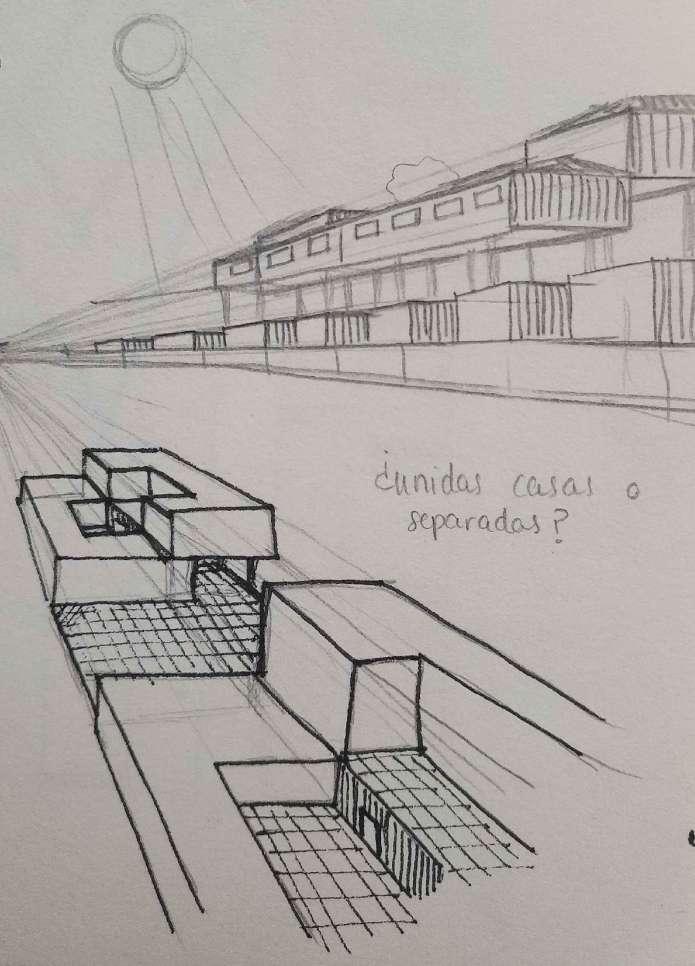

Agrupacióndedosviviendasydesfaseenvertical

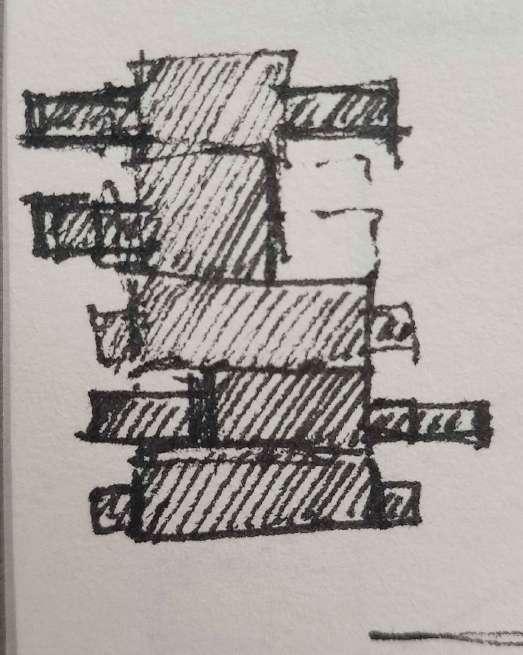

Estudiodeformayconfiguracióndelastorres
