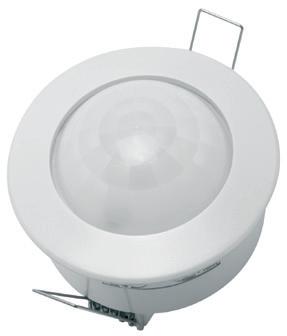

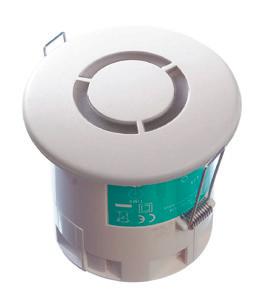

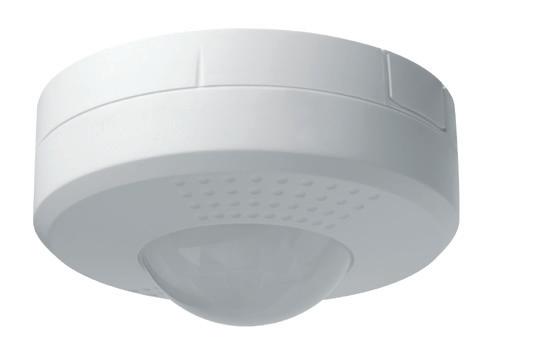

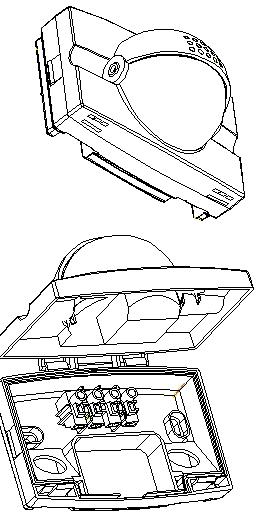

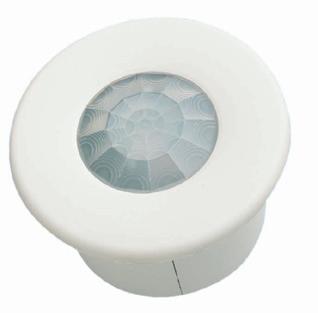

Trådløs, kompakt PIR-sensor med hurtigkopling for effektiv installasjon. Sensoren finnes i tre ulike modeller. Sensoren kommuniserer dobbeltrettet med øvrige An-10 enheter . Passer for installasjon i mindre rom, alternativt kan et uendelig antall sensorer parallellkoples.
EBDSPIR-AT-PRM-IQ
• Trådløs kommunikasjon med alle andre An-10 enheter i systemet
• Lav profil - bygger 3 mm
• All teknikk i sensoren
• Hurtigkopling gjør at forhåndsinstallasjon av eltilkopling kan utføres
• Helautomatisk auto on/off
• Halvautomatisk man on/auto off (fraværsstyring)
• Utenpåliggende montering med boks E-1015N
• Håndterer 10A uavhengig av belastning
• Programmerbar via trådløst igangsettingsverktøy
• Trinnløs etterlystid
EBDSPIR-AT-DD-IQ og EBDSPIR-AT-AD-IQ egenskaper utover ovennevnte
• To kanaler: Kanal 1 på/av Kanal 2 Dsi eller Dali. 1-10V (IQ-1004B-AT)
• Innebygget dagslyssensor
• Trinnløse dimmenivåer
• 3-trinns korridorløsning
• Automatisk innbrenning lysrør

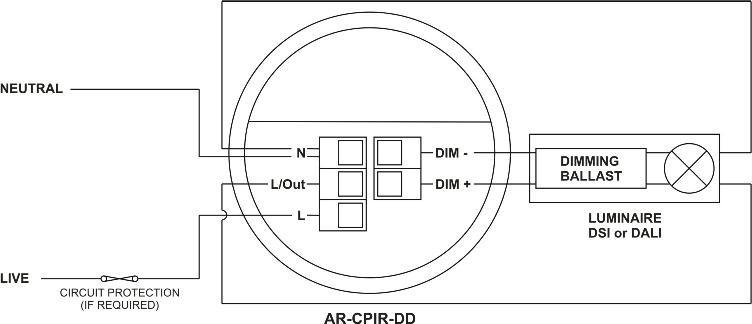

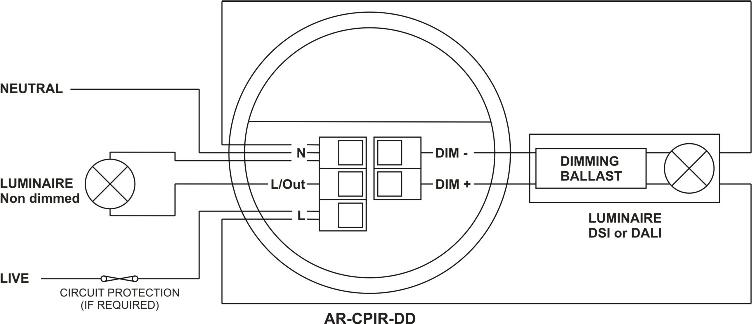

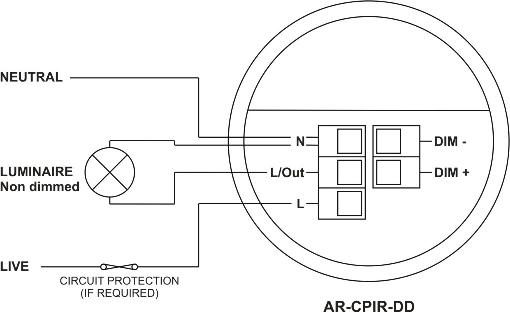

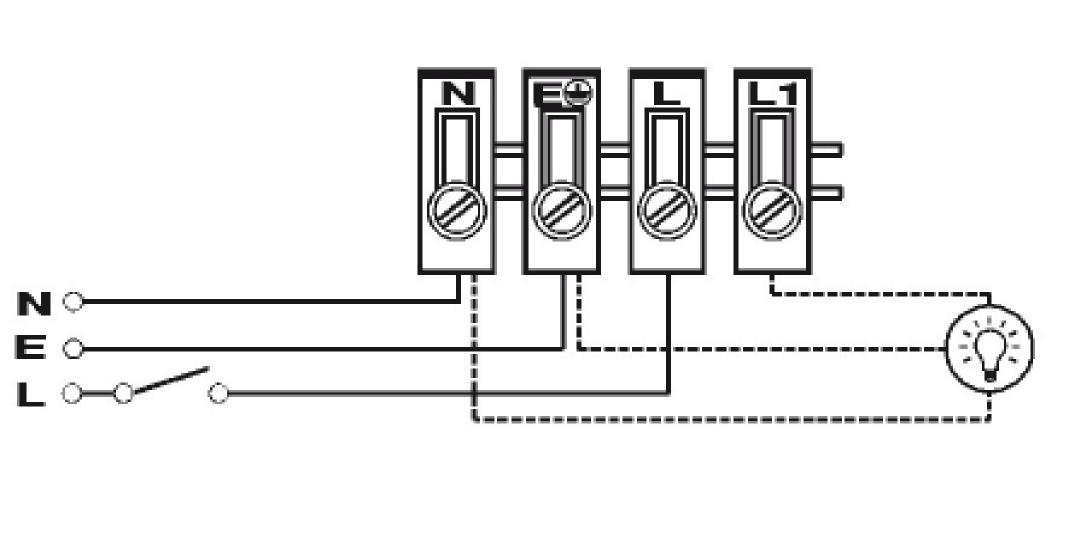

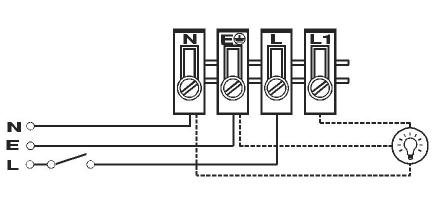

Koplingsskjema
EBDSPIR-AT-PRM-IQ
EBDSPIR-AT-DD-IQ
EBDSPIR-AT-AD-IQ
EBDSPIR-AT-PRM-IQ Art. 760160 El. nr. 14 056 12
EBDSPIR-AT-DD-IQ Art. 760161 El. nr. 14 056 14
EBDSPIR-AT-AD-IQ Art. 760162 El. nr. 14 056 15

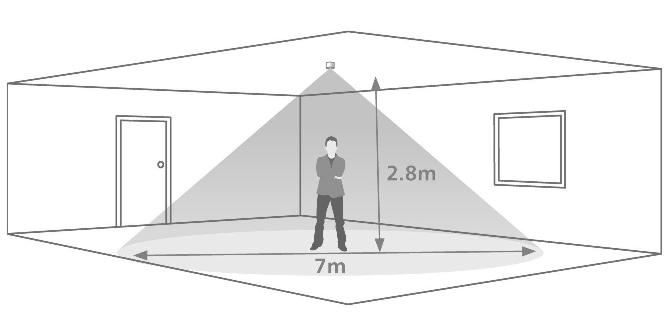

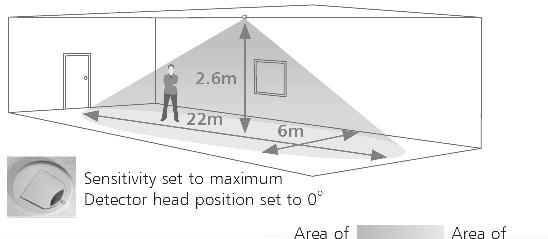

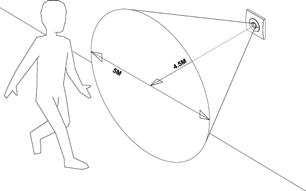

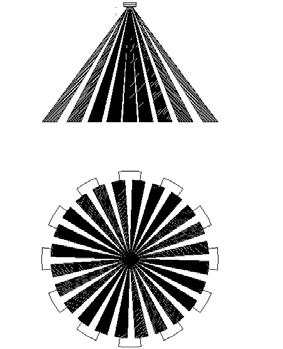

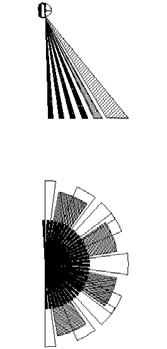

Deteksjonsområde
PRODUKT
KANAL 1 AV/PÅ Ja Ja Ja
KANAL 2 DALI/DSI - Ja -
KANAL 2 1-10V - - Ja
KANAL MED POTENSIALFRI UTGANG Kan bestilles Kan bestilles Kan bestilles
MAKS. BELASTNING 10A 10A 10A
MAKS. ANTALL KONTAKTER 20 st 20 stk. dersom kun kanal 2 benyttes. (hvis ikke, 10 stk.) 10 st
LYSSCENARIER SOM KAN FORHÅNDSINNSTILLES - Ja Ja DIMMERMINNE (SISTE MAN. NIVÅ) - Ja Ja
BLINKENDE LED VED DETEKTERING Kan velges Kan velges Kan velges
BLINKENDE LED VED PROGRAMMERING Ja Ja Ja
KAN BESTILLES MED HØYERE IP-KLASSE Ja Ja Ja
BOKS FOR UTENPÅLIGGENDE MONT. DBB-IQ DBB-IQ DBB-IQ
BOKS FOR VEGGMONTASJE DBB-WBRKT-IQ DBB-WBRKT-IQ DBB-WBRKT-IQ
FARGE Hvit RAL 9003 Hvit RAL 9003 Hvit RAL 9003
GARANTI 3 år 3 år 3 år
MÅL (Diameter/dybde mm) 76/65 76/65 76/65
PRODUKTVEKT (KG) 0.13 0,13 0,15
RADIOFREKVENS 868 MHz 868 MHz 868 MHz
RADIOREKKEVIDDE UTE/INNE 100/30m 100/30m 100/30m

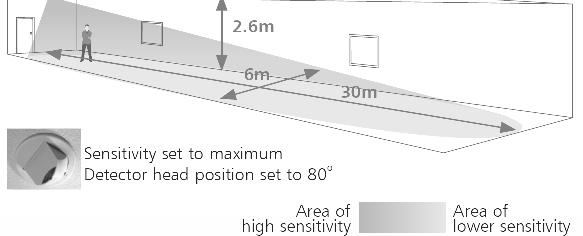

An-10® PIR Trådløs korridorsensor Trådløs HF korridorsensor med detekteringsområde på opptil 30 m. Fleksibelt system for å lage avanserte belysningsstyringssystemer med enkel programmering og uten omfattende installasjon. Enkelt å bygge ut systemet ettersom eiendommen automatiseres. Sensorens detekteringsområde kan ved behov stilles inn til korridorliknende detekteringsområde, se skjema. Egnet for større rom, korridorer mm.
MWS3A-AT-PRM-IQ
• Trådløs kommunikasjon med alle andre An-10 enheter i systemet
• Lav profil - Bygger 3mm
• All teknikk i sensoren
• Hurtigkopling gjør at forhåndsinstallasjon av eltilkopling kan utføres
• Helautomatisk auto on/off
• Halvautomatisk man on/auto off (fraværsstyring)
• Utenpåliggende montering med boks E-1010N
• Håndterer 10A uavhengig av belastning
• Programmerbar via trådløst igangsettingsverktøy
• Trinnløs etterlystid
MWS3A-AT-DD-IQ og MWS3A-AT-AD-IQ egenskaper utover ovennevnte
• To kanaler, Kanal 1 på/av Kanal 2 Dsi eller Dali. 1-10V (IQ-2002B-AT)
BLINKENDE LED VED DETEKTERING Kan velges Kan velges Kan velges
BLINKENDE LED VED
PROGRAMMERING Ja Ja Ja
KAN BESTILLES MED HØYERE IPKLASSE - - -
BOKS FOR UTENPÅLIGGENDE MONT. MWS3A-DBB-IQ MWS3A-DBB-IQ MWS3A-DBB-IQ
BOKS FOR VEGGMONTASJE MWS3A-DBBWBRKT-IQ MWS3A-DBBWBRKT-IQ MWS3A-DBBWBRKT-IQ
FARGE Hvit Ral 9003 Hvit Ral 9003 Hvit Ral 9003
GARANTI 3 år 3 år 3 år
MÅL (Diameter/dybde mm) 95/92 95/92 95/92
PRODUKTVEKT (KG) 0,19 0,19 0,19
RADIOFREKVENS 868 MHz 868 MHz 868 MHz
RADIOREKKEVIDDE UTE/INNE 100/30m 100/30m 100/30m

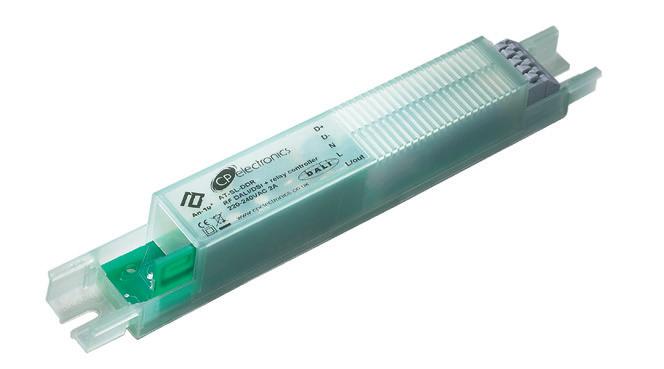

An-10® innbyggingsrelé
Trådløst belysningsrelé for innbygging i armatur. Reléet monteres i armaturen og tar imot trådløst signal fra en eller flere An-10 sensorer. Kommuniserer dobbeltrettet med øvrige An-10 enheter i systemet. Dette gir høy driftssikkerhet. En fordel er at man i et belysningsstyringssystem kan blande på/av, Dali, Dsi og 1-10V produkter. Egnet for montering med alle typer armaturer.
AT-SL-R-IQ, AT-SL-DDR-IQ, AT-SL-ADR-IQ
• Trådløs kommunikasjon med alle andre An-10 enheter
• Helautomatisk auto on/off
• Halvautomatisk man on/auto off (fraværsstyring)
• Håndterer 2A belastning
• Programmerbar via igangsettingsverktøy
• Trinnløs etterlystid
AT-SL-DDR-IQ og AT-SL-ADR-IQ egenskaper utover ovennevnte
• To kanaler: Kanal 1 på/av Kanal 2 Dsi eller Dali. 1-10V (IQ-1035-AT)
• Trinnløse dimmenivåer
• 3-trinns korridorløsning
• Automatisk innbrenning av nye lysrør

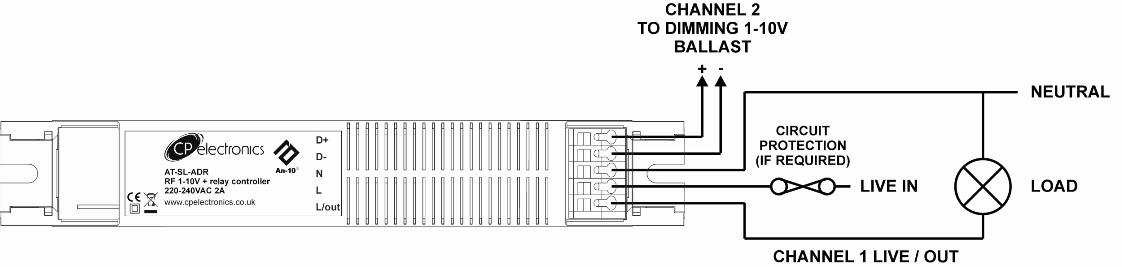

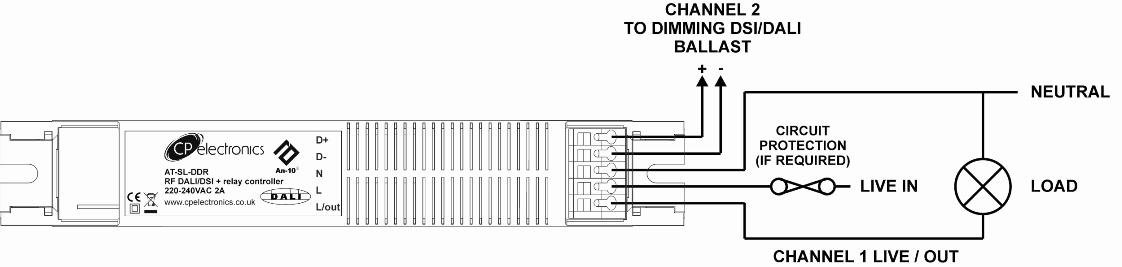

Koplingsskjema
AT-SL-R -IQ
AT-SL-DDR-IQ
AT-SL-ADR-IQ
An -10
Produktmål
KANAL 1 AV/PÅ Ja Ja Ja
KANAL 2 DALI/DSI
Ja -
KANAL 2 1-10V - - Ja
KANAL MED POTENSIALFRI UTGANG Kan bestilles Kan bestilles Kan bestilles
MAKS. BELASTNING 2A 2A 2A
MAKS. ANTALL KONTAKTER 20 st 20 stk. dersom kun kanal 2 benyttes. (hvis ikke, 10 stk.) 10 st
MÅL (Diameter/dybde mm) 133/22,5/20,5 133/22,5/20,5 133/22,5/20,5
PRODUKTVEKT (KG) 0,1 0,1 0,1
RADIOFREKVENS 868 MHz 868 MHz 868 MHz
RADIOREKKEVIDDE UTE/INNE 100/30m 100/30m 100/30m

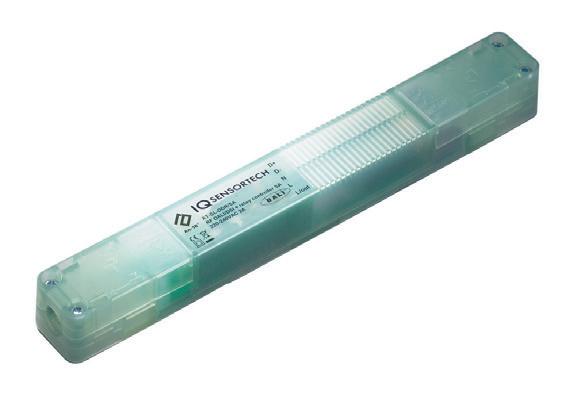

An-10® utenpåliggende relé Trådløst belysningsrelé for innbygging eller montering ved siden av armatur. Reléet tar imot trådløst signal fra en eller flere An-10 sensorer. Kommuniserer dobbeltrettet med øvrige An-10 enheter i systemet. Dette gir høy driftssikkerhet. En fordel er at man i et belysningsstyringssystem kan blande på/av, Dali, Dsi og 1-10V produkter. Egnet for monterting med alle typer armaturer.
AT-SL-R-SA-IQ, AT-SL-DDR-SA-IQ, AT-SL-ADR-SA-IQ
•Trådløs kommunikasjon med alle andre An-10 enheter i systemet
•Helautomatisk auto on/off
•Halvautomatisk man on/auto off (fraværsstyring)
•Håndterer 2A belastning
•Programmerbar via igangsettingsverktøy
•Trinnløs etterlystid
AT-SL-DDR-SA-IQ og AT-SL-ADR-SA-IQ egenskaper utover ovennevnte
•To kanaler: Kanal 1 på/av Kanal 2 Dsi eller Dali. 1-10V AT-SL-ADR-IQ
•Trinnløse dimmenivåer
•3-trinns korridorløsning
•Automatisk innbrenning av nye lysrør

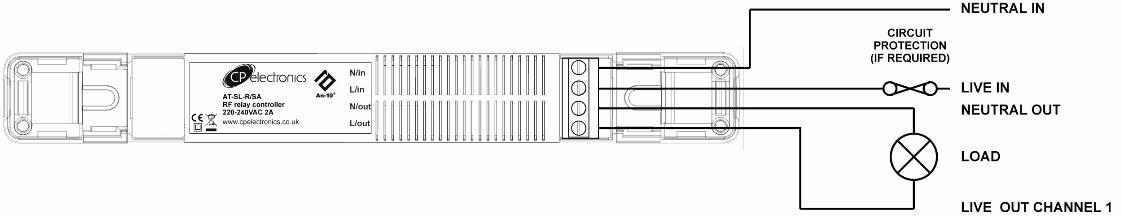

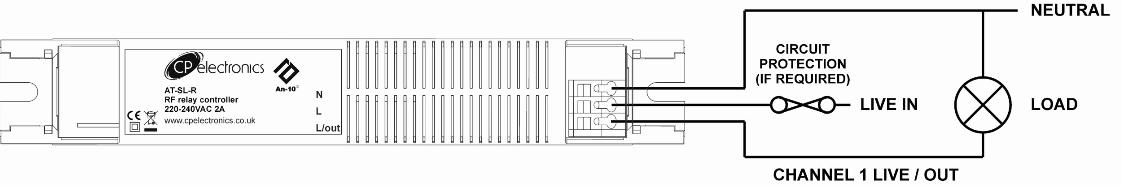

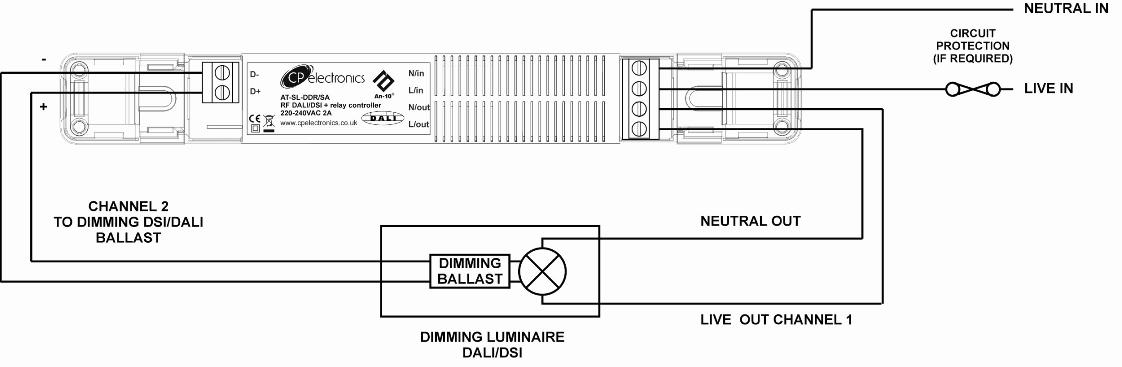

Koplingsskjema
AT-SL-R-SA-IQ
AT-SL-DDR-SA-IQ
AT-SL-ADR-SA-IQ
AT-SL-R-SA-IQ Art. 760169 El. nr. 14 056 56
AT-SL-DDR-SA-IQ Art. 760171 El. nr. 14 056 58
AT-SL-ADR-SA-IQ Art. 760173 El. nr. 14 056 60
Produktmål
PRODUKT
SENSORTYP AN10 AN10 AN10 SPENNING 230V AC 50Hz 230V AC 50Hz 230V AC 50Hz IP-KLASSE IP40 IP40 IP40
KANAL 1 AV/PÅ Ja Ja -
KANAL 2 DALI/DSI - JaKANAL 2 1-10V - - Ja
KANAL MED POTENSIALFRI UTGANG Kan bestilles Kan bestilles Kan bestilles MAKS. BELASTNING 2A 2A 2A
MAKS. ANTALL KONTAKTER 20 st 20 stk. dersom kun kanal 2 benyttes. (hvis ikke, 10 stk.) 10
FJERNKONTROLL BRUKER Låst UHS4-IQ Låst UHS4-IQ Låst UHS4-IQ HELAUTOMATIKK PÅ/AV - -HALVAUTOMATIKK MANUELL PÅ/ AUTO AV - - -
DETEKTERINGSOMRÅDE - - -
JUSTERBAR FØLSOMHET - PÅ -
JUSTERBAR FØLSOMHET - NÆRVÆR -
JUSTERBAR LUX - PÅ -
JUSTERBAR LUX - NÆRVÆR - -ETTERLYSTID, TRINNLØS - -KORRIDORFUNKSJON - Ja Ja
AUTO. INBRENNING AV LYSRØR - Ja Ja
UTGANG MANUELL STRØMBRYTER AT-BB-IN-IQ AT-BB-IN-IQ AT-BB-IN-IQ TRYKKNAPP ELLER SJALUSIBRYTER Ja Ja Ja
LYSSCENARIER SOM KAN FORHÅNDSINNSTILLES - Ja Ja
DIMMERMINNE (SENASTE MAN. NIVÅ) - Ja Ja
BLINKENDE LED VED DETEKTERING - - -
BLINKENDE LED VED PROGRAMMERING Ja Ja Ja
KAN BESTILLES MED HØYERE IP-KLASSE -
BOKS FOR UTENPÅLIGGENDE MONT.
BOKS FOR VEGGMONTASJE -
FARGE grønn grønn grønn
GARANTI 3 år 3 år 3 år
MÅL (Diameter/dybde mm) 184/22,5/20,5 184/22,5/20,5 184/22,5/20,5
PRODUKTVEKT (KG) 0,1 0,1 0,1
RADIOFREKVENS
RADIOREKKEVIDDE UTE/INNE 100/30m 100/30m 100/30m

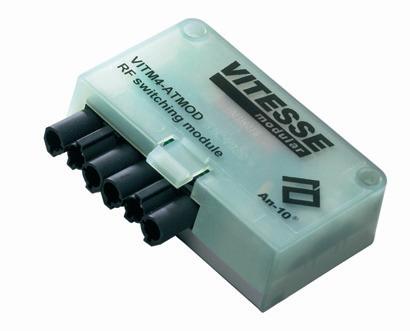

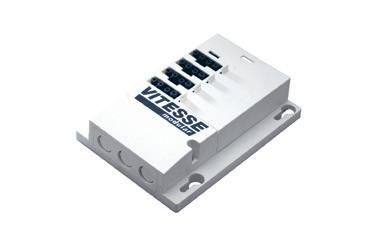

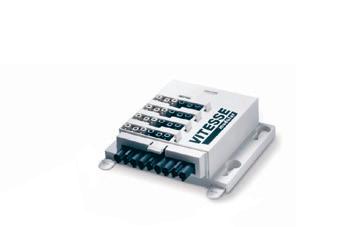

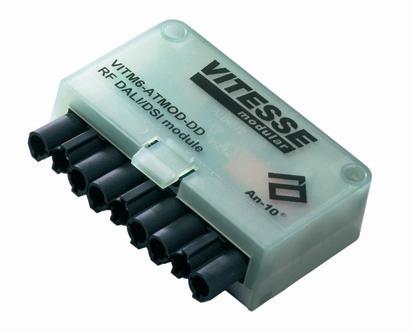

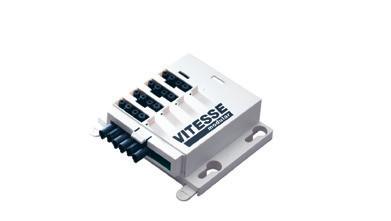

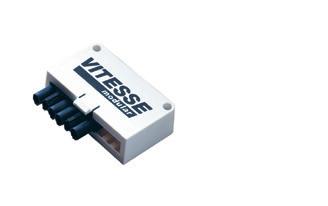

An-10® Trådløst modulrelé
An-10 trådløs modul til Vitesse hurtigkoplingssystem. Modulreléet skaper en trådløs utvidelse av hurtigkoplingssystemet. Ved at AN-10 sensoren eller sensorene kan plasseres hvor som helst og kommunisere trådløst med modulreléet skapes det stor fleksibilitet.
• Trådløs kommunikasjon med alle andre An-10 enheter
• Helautomatisk auto on/off
• Halvautomatisk man on/auto off (fraværsstyring)
• Håndterer 10A belastning
• Programmerbar via igangsettingsverktøy
• Trinnløs etterlystid
VITM6-ATMOD-DD-IQ og VITM6-ATMOD-AD-IQ egenskaper utover ovennevnte
• To kanaler: Kanal 1 på/av Kanal 2 Dsi eller Dali. 1-10V (IQ-VITM6-ATMOD-AD)
• Trinnløse dimmenivåer
• 3-trinns korridorløsning
• Automatisk innbrenning av nye lysrør

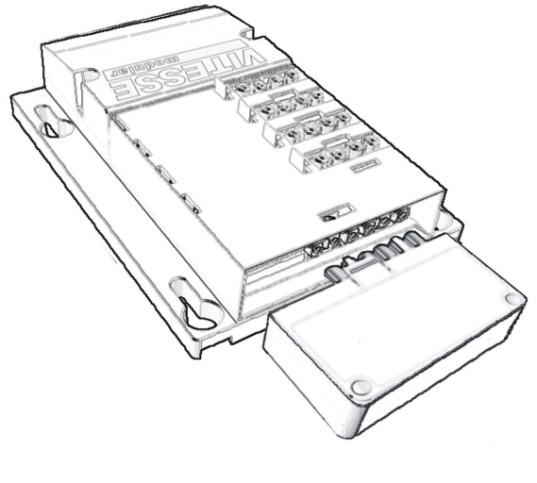

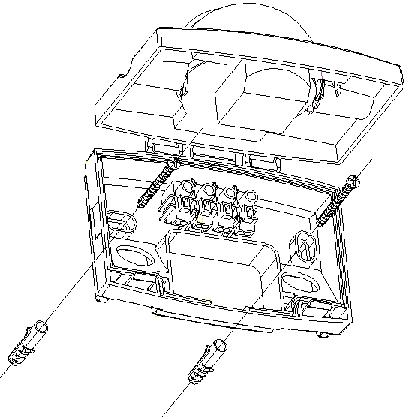

Installasjon
/ montering
VITM4-ATMOD-IQ Art. 760174 El. nr. 14 056 66
VITM6-ATMOD-DD-IQ Art. 760175 El. nr. 14 056 75
VITM6-ATMOD-AD-IQ Art. 760176 El. nr. 14 056 74
An -10

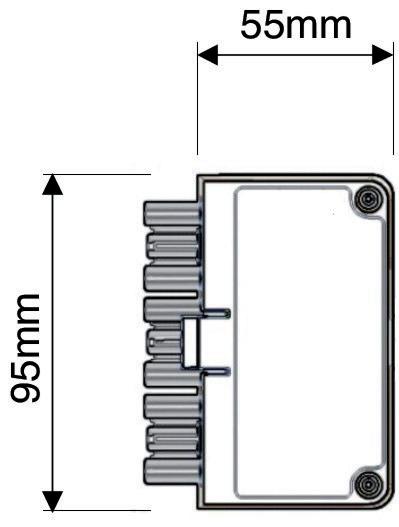

Produktmål
PRODUKT VITM4-ATMODIQ VITM6-ATMOD-
SENSOR AN10 AN10 AN10
SPENNING 230V AC 50Hz 230V AC 50Hz 230V AC 50Hz IP-KLASSE IP40 IP40 IP40
KANAL 1 AV/PÅ Ja Ja Ja
KANAL 2 DALI/DSI
KANAL 2 1-10V
Ja -
- Ja
KANAL MED POTENSIALFRI UTGANG Kan bestilles Kan bestilles Kan bestilles
MAKS. BELASTNING 10A 10A 10A
MAKS. ANTALL KONTAKTER 20st 20 stk. dersom kun kanal 2 benyttes. (hvis ikke, 10 stk.) 10st
EGENFØRBR. OFF
EGENFØRBR. ON
JUSTERINGSKONTROLL PÅ
SENSOREN - - -
PROGRAMMERING MED TRÅDLØST IGANGSETTINGSVERKTØY
UHS4-IQ + UNLCDHS-IQ
UHS4-IQ + UNLCDHS-IQ UHS4-IQ + UNLCDHS-IQ
FJERNKONTROLL BRUKER Låst UHS4-IQ Låst UHS4-IQ Låst UHS4-IQ
HELAUTOMATIKK PÅ/AV
HALVAUTOMATIKK MANUELL PÅ/ AUTO AV
DETEKTERINGSOMRÅDE
JUSTERBAR FØLSOMHET - PÅ -
JUSTERBAR FØLSOMHET - NÆRVÆR - - -
JUSTERBAR LUX - PÅ - - -
JUSTERBAR LUX - NÆRVÆR -
ETTERLYSTID, TRINNLØS -
KORRIDORFUNKSJON - Ja Ja AUTO. INBRENNING AV LYSRØR Ja Ja Ja UTGANG MANUELL STRØMBRYTER AT-BB-IN-IQ AT-BB-IN-IQ AT-BB-IN-IQ
TRYKKNAPP ELLER SJALUSIBRYTER - Ja Ja
LYSSCENARIER SOM KAN FORHÅNDSINNSTILLES - Ja Ja
DIMMERMINNE (SENASTE MAN. NIVÅ) - Ja Ja
BLINKENDE LED VED DETEKTERING - - -
BLINKENDE LED VED PROGRAMMERING Ja Ja Ja
KAN BESTILLES MED HØYERE IP-KLASSE
BOKS FOR UTENPÅLIGGENDE MONT.
BOKS FOR VEGGMONTASJE
FARGE grønn grønn grønn
GARANTI 3 år 3 år 3 år
MÅL (Diameter/djup mm)
PRODUKTVEKT (KG) 0,1 0,1 0,1
RADIOFREKVENS
RADIOREKKEVIDDE UTE/INNE

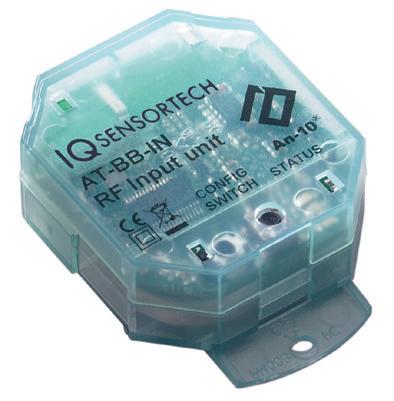

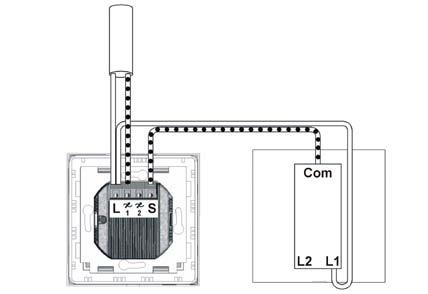

An-10® trådløs strømbrytermodul
An-10 strømbrytermodul. Modulen benyttes for å kople strømbryter til AN-10 systemet. Modulen sender signaler til valgfri
An-10 sensor eller -relé i systemet. Modulen har innganger for opptil 7 trykknapper.
AT-BB-IN-IQ
• Plasseres i apparatboks bak strømbryteren.
• Innganger for opptil 7 trykknapper*
• Kan brukes med trykknapp og/eller sjalusibryter
• Innebygd batteri med opptil 7 års holdbarhet ved normal bruk, alternativ til innebygd batteri er 12V DC strømtilførsel
*Lag et enkelt tablå med separate trykknapper med forhåndsinnstilte scenarier. F.eks:
Knapp 1: Bane 100%
Knapp 2: Bane 75%
Knapp 3: Tribune 100%
Knapp 4: Tribune 25%
- Osv. opptil 7 stk. per modul. Hver knapp kan gis en unik funksjon.

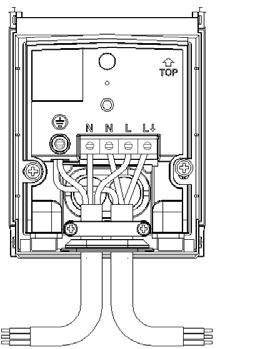

Installasjon

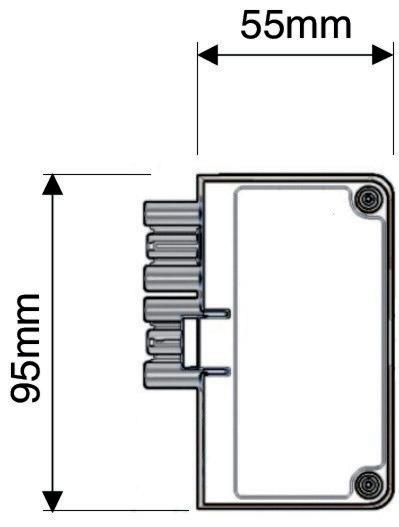

Produktmål
PRODUKT AT-BB-IN-IQ
SENSORTYP AN10
SPENNING 12V DC / 50mA / 600mW (max)
IP-KLASSE IP40 KANAL 1 AV/PÅ Ja KANAL 2 DALI/DSIKANAL 2 1-10V -
KANAL MED POTENSIALFRI UTGANGMAKS. BELASTNINGMAKS. ANTALL KONTAKTEREGENFØRBR. OFFEGENFØRBR. ONJUSTERINGSKONTROLL PÅ SENSORENPROGRAMMERING MED TRÅDLØST IGANGSETTINGSVERKTØY UHS4-IQ + UNLCDHS-IQ FJERNKONTROLL BRUKER Låst UHS4-IQ HELAUTOMATIKK PÅ/AVHALVAUTOMATIKK MANUELL PÅ/AUTO AVDETEKTERINGSOMRÅDEJUSTERBAR FØLSOMHET - PÅJUSTERBAR FØLSOMHET - NÆRVÆRJUSTERBAR LUX - PÅJUSTERBAR LUX - NÆRVÆRETTERLYSTID, TRINNLØSKORRIDORFUNKSJONAUTO. INBRENNING AV LYSRØRUTGANG MANUELL STRØMBRYTER Trådløs TRYKKNAPP ELLER SJALUSIBRYTER Ja LYSSCENARIER SOM KAN FORHÅNDSINNSTILLESDIMMERMINNE (SENASTE MAN. NIVÅ)BLINKENDE LED VED DETEKTERINGBLINKENDE LED VED PROGRAMMERING Ja KAN BESTILLES MED HØYERE IP-KLASSEBOKS FOR UTENPÅLIGGENDE MONT.BOKS FOR VEGGMONTASJEFARGE grønn
GARANTI 3 år
MÅL (Diameter/djup mm) 95/55
PRODUKTVEKT (KG) 0,1
RADIOFREKVENS 868 MHz
RADIOREKKEVIDDE UTE/INNE 100/30m
Tillbehør bevegelsessensorer

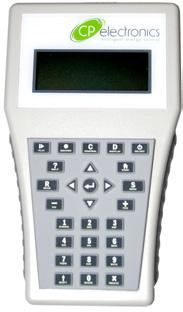

Igangsettingsverktøy avansert
For avansert trådløs programmering sammen med installasjon og igangsetting av våre premium- og dimmersensorer, inkl. An-10® serien. Med LCD-display..
Igangsettingsverktøy kompakt
For trådløs programmering og igangsetting. Etter igangsetting kan fjernkontrollen låses slik at kun brukerfunksjoner blir tilgjengelige.
An-10® igangsettingsverktøy/fjernkontroll
For trådløs programmering og igangsetting av An-10® serien. Etter igangsetting kan fjernkontrollen låses slik at kun brukerfunksjoner blir tilgjengelige.
Igangsettingsverktøy
UNLCDHS-IQ Art. 760136
El. nr. 14 056 42

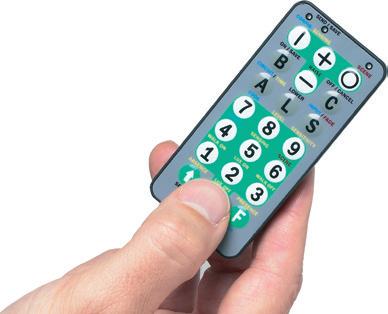

Fjernkontroller
Fjernkontroller for trådløs styring av våre sensorer. Passer til alle premium- og dimmermodeller. Fjernkontrollene er utformet for brukere og har forskjellige innstillingsmuligheter avhengig av hvilket “tilgangsnivå” man vil gi brukeren. Den mest avanserte fjernkontrollen muliggjør blant annet valg av scenarier m.m. Når belysningen slås av lyser det en rød diode på sensoren for å gjøre brukeren oppmerksom på at sensoren er inaktiv.
Igangsettingsverktøy kompakt
UHS5-IQ Art. 760190
El. nr. 14 056 65

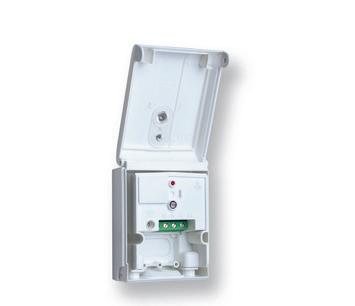

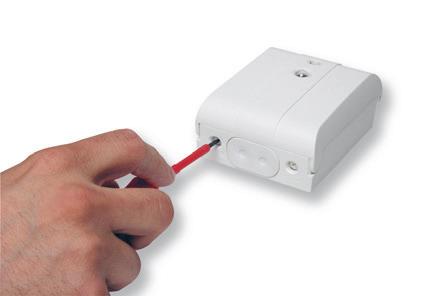

Boks for utenpåliggende montering Monter forsenket eller kompletter med disse boksene for utenpåliggende montering. Montering kan også gjøres direkte på bokser. Både E-1010N og E-1015N leveres med avstandsring med plass til ekstra kabler.
Igangsettingsverktøy An-10
UHS4-IQ Art. 760166
El. nr. 14 056 50
Fjernkontroll - av/på
UHS3-IQ Art. 760118
El. nr. 14 056 21
Fjernkontroll - kun av UHS3(2)-IQ Art. 760119
El. nr. 14 056 22
Fjernkontroll - av/på, lux opp/ned
UHS-IQ Art. 760137
El. nr. 14 056 23
Boks tak small
Passer til:
DBB-IQ Art. 760132 EBDSPIR-PRM-DD-AD-IQ
El. nr. 14 056 27 EBDHS-PRM-DD-AD-IQ
DBB-WBRKT-IQ Art.760081 MWS6-PRM-DD-AD-IQ
El. nr. 14 056 82
Boks tak Large
Passer til:
MWS3A-DBB-IQ Art.760133 MWS3A-PRM/DD/AD-IQ
El. nr. 14 056 24 MWS3A-DD-IQ
MWS3A-DBB-WBRKT-IQ Art. 760080
El. nr. 14 056 25
Boks vegg
Passer til::
GIPB/NRD-IQ Art. 760156 MWS1A-PRM-IQ
El. nr. 14 056 49 Green-i serien

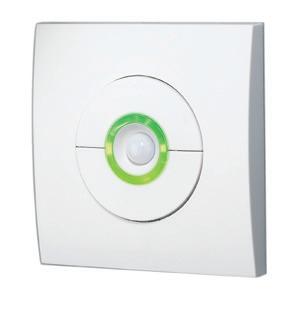

Strømbrytersensorer

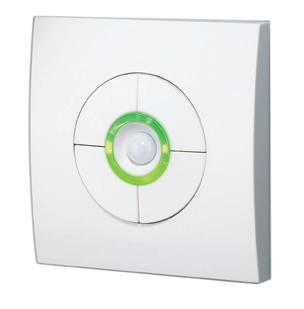

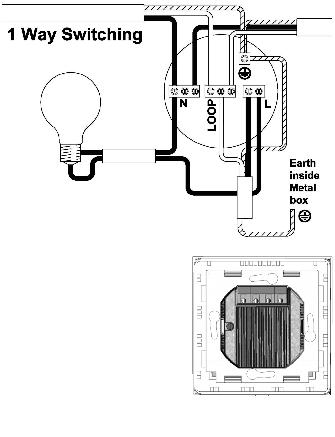

Green-i strømbryter eller dimmer med integrert sensor Strømbryteren eller dimmeren som slår av hvis du glemmer det. Hel- eller halvautomatikk. Justerbar etterlystid, flere avanserte funksjoner. Ingen av modellene behøver å nullstilles. Egnet for alle typer rom.
Alle modeller:
• Sensorstyrt helautomatisk på/av slår automatisk på ved bevegelse.
• Manuell halvautomatisk på/auto av slås på manuelt.
• Justerbar etterlystid
• Hvitt frontpanel medfølger, bronse og børstet stål som tilbehør
• Trappefunksjon
Dimmermodellene:
• Digital fremkantsdimmer som også håndterer lavvoltssystem
• Sikkerhetsstilling/feriestilling – Slår automatisk på hver dag når det mørkner.
• Innsovingsstilling - konstant lavt nivå
• Fire forhåndsprogrammerbare scenarier kan velges fra fjernkontroll (tilbehør)
• Justerbar dimmerhastighet
• Justerbar dimmerbelysning (grønn ring på enheten)
•“Trøtt morgen-stilling”: Jo mørkere, desto langsommere øker den styrken.
• Fjernkontroll som tilbehør Installasjon/montering
Tilbehør green-i
Dekkramme - finish i børstet stål
E-3008N Art. 760153
El. nr. 14 056 47
Dekkramme - finish i børstet brons
E-3009N Art. 760154
El. nr. 14 056 48
E-3003N Art. 760150 El. nr. 14 056 43
E-3004N Art. 760151 El. nr. 14 056 44
E-3005N Art. 760152 El. nr. 14 056 45
Deteksjonsområde
PRODUKT E-3003N E-3004N E-3005N SENSOR PIR 360° PIR 360° PIR 360° HOVEDFUNKSJON Dimmer Kronedimmer Bryter DETEKTIONSOMRÅDE 5 m detekteringsdiameter på 4,5 m avstand 5 m detekteringsdiameter på 4,5 m avstand 5m detektionsdiameter på 4.5 m avstånd
SPENNING 230V AC 50Hz 230V AC 50Hz 230V AC 50Hz
BELASTNING GLØDELYS MIN/MAKS. 40W/400W 40W/250W per kanal 10A
BELASTNING LAVVOLT/TRAFO MIN/ MAKS. 60W/400W 60W/250W per kanal 10A
BELASTNING ØVRIGE LYSKILDER Ikke kompatibelt Ikke kompatibelt 10A
BATTERI - - 3Vdc CR2477
FJERNKONTROLL Ja (E3007N) Ja (E3007N) -
HELAUTOMATIKK PÅ/AV Ja Ja Ja
HALVAUTOMATIKK MANUELL PÅ/ AUTO AV Ja Ja Ja
FERIESTILLING Ja Ja Ja
JUSTERBAR LUX Ja Ja Ja
JUSTERBAR ETTERLYSTID 1-30 min 1-30 min 1-30 min
DIMMERMINNE (SENASTE MAN. NIVÅ) Ja Ja -
SCENARIER SOM KAN INSTALLERES PÅ FORHÅND Ja Ja -
KONSTANT LAVT NIVÅ Ja Ja -
IP-KLASSE IP40 IP40 IP40
INNFELT OG UTENPÅLIGGENDE MONTERING GIPB/NRD-IQ GIPB/NRD-IQ GIPB/NRD-IQ
FARGE Hvit Hvit Hvit
GARANTI 3 år 3 år 3 år
PRODUKTMÅL (diameter/dybde mm) 85x85 85x85 85x85
PRODUKTVIKT (KG) 0,148 0,148 0,106
Fjernkontroll
E-3007N Art. 760155
El. nr. 14 056 46
Boks for utenpåliggende montering GIPB/NRD-IQ Art. 760156
El. nr. 14 056 49
Hurtigkoplingssystem Vitesse Modular 4 - Switch
Startmodul
Fire armaturer kan tilkoples via GST hurtigkopling. Sensoren koples til via sensorhurtigkopling.
Utbyggingsmodul
Ytterligere fire armaturer kan koples til. Opptil tre av disse utbyggingsmodulene kan koples til startmodulen.
Relémodul lavvolt (selv)
Lavvoltstilkopling av strømbryter for skoler, førskoler, pleiehjem osv. der det er ønskelig med høyere sikkerhet.
Armaturkontakter
Hvit kontakt for belysningsarmatur og rød kontakt for nødlysarmatur.
Sensorkabling
Tre meter kabling for maks. to sensorer. Komplett med Vitesse hurtigkontakt og hurtigkopling for IQ-sensorer BAS eller PRM.
Armaturkabling
Kabling med hurtigkontakt og forskjellig lengde på kabel.
PIR-sensorsett
Komplett og ferdigmontert sett med PIR-sensor EBDSPIR-PRM-IQ, Vitesse hurtigkontakt og tre meter kabel.

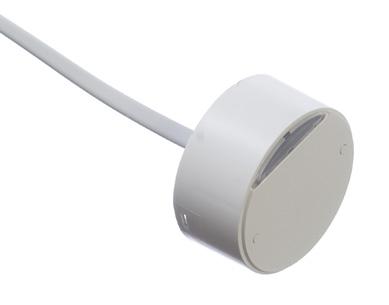

PIR-minisensorsett
Komplett og ferdigmontert sett med PIR-sensor EBMPIR-PRM-SA-C-IQ. Vitesse hurtigkontakt og tre meter kabel.
HF-sensorsett
Komplett og ferdigmontert sett med HF-sensor MWS6-PRM-IQ, Vitesse hurtigkontakt og tre meter kabel.
HF-sensorsett
Komplett og ferdigmontert sett med HF-sensor MWS3A-PRM-IQ, Vitesse hurtigkontakt og tre meter kabel.
IQ-VITM4-S Art. 465506 El. nr. 14 056 72
IQ-VITM4-E Art. 465507 El. nr. 14 056 67
IQ-VITM4-SELVMOD Art. 465508 El. nr. 14 056 73
IQ-VITM4-LPW (vit) Art. 465509 El. nr. 10 226 06
IQ-VITM4-LPR (röd) Art. 465510 El. nr. 10 226 05
IQ-VITM4-LD3-B Art. 465511 El. nr. 10 226 03
IQ-VITM4-LD3-PRM Art. 465512 El. nr. 10 226 04
IQ-VITM4-303150W (3m) Art. 465513 El. nr. 10 226 00
IQ-VITM4-305150W (5m) Art. 465514 El. nr. 10 226 01
IQ-VITM4-308150W (8m) Art. 465515 El. nr. 10 226 02
IQ-VITM4-EBDSPIR-PRM Art. 465516 El. nr. 14 056 68
IQ-VITM4-EBMPIR-PRM Art. 465519 El. nr. 14 056 69
IQ-VITM4-MWS6-PRM Art. 465518
El. nr. 14 056 71
IQ-VITM4-MWS3A-PRM Art. 465517 El. nr. 14 056 70
Vitesse Modular 6 - Dim, DALI / DSI
Startmodul dim
Fire dimbare armaturer kan tilkoples via GST hurtigkopling. Sensoren koples til via sensorhurtigkopling.
Utbyggningsmodul
Ytterligere fire dimbare armaturer kan koples til. Opptil tre av disse utbyggingsmodulene kan koples til startmodulen.
Relémodul lavvolt (selv)
Lavvoltstilkopling av strømbryter for skoler, førskoler, pleiehjem osv. der det er ønskelig med høyere sikkerhet.

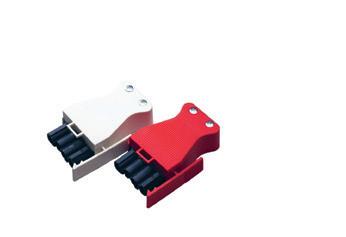

Armaturkontakter
Hvit kontakt for belysningsarmatur og rød kontakt for nødlysarmatur.
Sensorkabling
Tre meter kabling for maks. to sensorer. Komplett med Vitesse hurtigkontakt og hurtigkopling for IQ dimmesensorer Premium.
Armaturkabling
Kabling med hurtigkontakt og forskjellig lengde på kabel.
PIR-sensor dimmesett
Komplett og ferdigmontert sett med PIR-sensor EBDSPIR-DD-IQ, Vitesse hurtigkontakt og tre meter kabel.
PIR-minisensor dimmesett
Komplett og ferdigmontert sett med PIR-sensor EBMPIR-DD-SA-C-IQ , Vitesse hurtigkontakt og tre meter kabel.
HF-sensor dimmesett
Komplett og ferdigmontert sett med HF-sensor MWS6-DD-IQ. Vitesse hurtigkontakt og tre meter kabel.
HF-sensor dimmesett
Komplett og ferdigmontert sett med HF-sensor MWS3A-DD-IQ, Vitesse hurtigkontakt og tre meter kabel.
IQ-VITM6-S Art. 465520 El. nr. 14 056 81
IQ-VITM6-E Art. 465523 El. nr. 14 056 76
IQ-VITM6-SELVMOD Art. 465524 El. nr. 14 056 82
IQ-VITM6-LPW (vit) Art. 465521 El. nr. 10 226 12
IQ-VITM6-LPR (röd) Art. 465525 El. nr. 10 226 11
IQ-VITM6-LD3-DD Art. 465526 El. nr. 10 226 10
IQ-VITM6-503150W (3m) Art. 465527 El. nr. 10 226 07
IQ-VITM6-505150W (5m) Art. 465528 El. nr. 10 226 08
IQ-VITM6-508150W (8m) Art. 465529 El. nr. 10 226 09
IQ-VITM6-EBDSPIR-DD Art. 465530 El. nr. 14 056 77
IQ-VITM6-EBMPIR-DD Art. 465532
El. nr. 14 056 78
IQ-VITM6-MWS6-DD Art. 465522 El. nr. 14 056 80
IQ-VITM6-MWS3A-DD Art. 465531 El. nr. 14 056 79

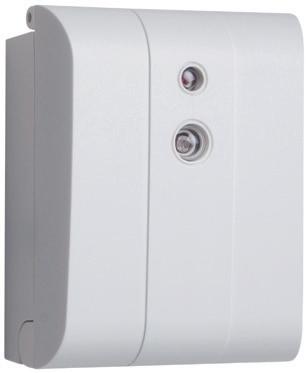

Lys-/skumringsrelé
• Konverterer nye eller eksisterende armaturer til automatisk belysning.
• Belysningen slås automatisk på ved skumring og slås av ved daggry eller etter innstilt tid.
• Gjør at boligen ser bebodd ut, selv om ingen er hjemme.
• Velprøvd metode for å holde uønskede borte fra boligen.
• Kople til og styr opptil 10 eller 16A.
• Lettjustert kontrollhjul for - Time and Lux.
• Egnet for lavenergilamper
• Hengslet luke uten løse deler
• Stor koplingsbrønn for enkel installasjon
• Lett tilgjengelige, men skjulte innstillingshjul
Enkel montering og rask installasjon takket være hengslet kapsling.
Smidig innstilling av ønskede verdier for - Time and Lux.

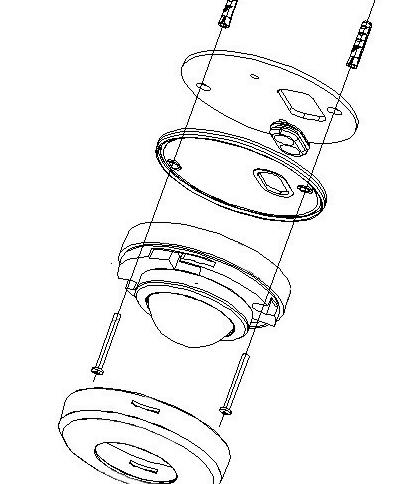

Installasjon/montering
E-271N Art. 760088 El. nr. 14 056 00
E-272N Art. 760090 El. nr. 14 056 01
Produktmål
Bredde: 74 mm
Høyde: 96 mm
Dybde: 42 mm
PRODUKT E-271N E-272N MAKS BELASTNING 10A 16A
SPENNING 230V AC 50Hz 230V AC 50Hz
JUSTERINGSKONTROLL FOR LUX PÅ ENHET Ja Ja
JUSTERINGSKONTROLL FOR TID PÅ ENHET Ja Ja
TIDSINNSTILLING TIMER 2 - 8 timer 2 - 8 timer
TIDSINNSTILLING SKUMRING/ DAGGRY Ja Ja
LUX-STYRKE (LUX) 2-2000 2-2000
IP-KLASSE IP44 IP44 MONTERING VEGG Ja Ja FARGE Hvit Ral 9003 Hvit Ral 9003
GARANTI 3 år 3 år
PRODUKTMÅL (diameter/dybde mm) 85/99 85/99
PRODUKTVEKT (KG) 0,2 0,2
BENYTTEDE DIREKTIV OG STANDARDER LVD, EMC LVD, EMC
KVALITET OG SIKKERHET CE, WEEE CE, WEEE MEDFØLGER I FORPAKNING Skrue/plugg Skrue/plugg
Bevegelsessensorer
Passive infrarøde (PIR)-bevegelsessensorer oppdager ved å registrere varme i bevegelse. Teknikken er som navnet angir passiv og kan benyttes både utendørs og innendørs. Vanligvis oppdages en menneskekropp i bevegelse, menneskekroppen avgir varme som i kombinasjon med bevegelsen aktiverer sensoren og slår på tilkoplet belysning. Etter innstilt tid slås belysningen av. Rekkeviddeangivelsen på våre sensorer er ett min. mål. Ved utendørsmontering er rekkevidden f.eks. ca. 50 % lenger en angitt lengdemål.
Bevegelsessensorer skal plasseres slik at de “ser” det som skal oppdages. Det innebærer synlig montering i de fleste tilfeller. Våre bevegelsessensorer er derfor stramt utformet og så små som mulig uten å gi avkall på reléstørrelse og koplingsplass. Den synlige delen av monteringen innebærer også at vi har gjort innstillingshjulene helt skjulte når de ikke benyttes, samtidig som de er lett tilgjengelige når innstillinger og justeringer skal utføres. Våre sensorer i E-750N serien har skannede lysdioder som på avstand viser at området er overvåket. Dersom man ikke ønsker disse diodene, skyves de enkelt opp i kapslingen og dermed forsvinner de ut av syne. Disse sensorene kan også fungere som lysrelé med timer og automatisk slå på tilkoplet belysning et angitt antall timer hver kveld for deretter å gå tilbake til å være bevegelsevakt. Sensorene i denne serien håndterer de fleste belastninger og leveres komplette med beslag for vegg, tak, inner- og ytterhjørne.

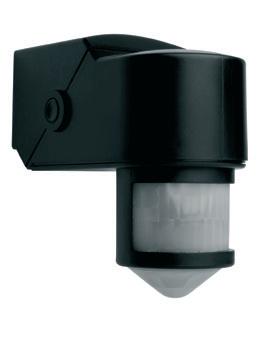

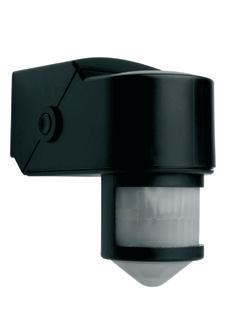

Bevegelsessensorer PIR E-750-755N Markedets kanskje mest solgte bevegelsessensorer. Detekteringsrekkevidde justerbar 3 til 12 m. Selvkalibrerende sensor lager “avtrykk” av miljøet.
• Konverterer ny eller eksisterende belysning til automatisk sikkerhetsbelysning.
• Styrer og kontrollerer de fleste belastninger opptil 2000W
• Et uendelig antall kan parallellkoples
• Justerbar detekteringsavstand 3-12 m (18 m)
• Skannende LED-dioder virker avskrekkende.
• Enkelt å justere med skjulte justeringskontroller.
• Kan styres manuelt via strømbryter.
• Feriestilling kan velges - slår på automatisk ved skumring og lyser valgt antall timer hver kveld.
• Fester for vegg, tak, inner- og ytterhjørne medfølger.
E-750N 140° svart Art. 760091 El. nr. 14 056 02
E-751N 140° vit Art. 760092 El. nr. 14 056 03
E-752N 200° svart Art. 760093 El. nr. 14 056 04
E-753N 200° vit Art. 760094 El. nr. 14 056 05
E-754N 200+360°svart Art. 760095 El. nr. 14 056 06

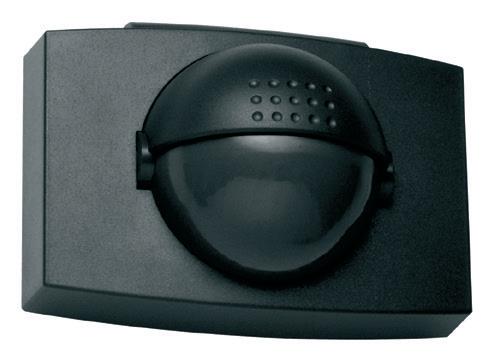

Områdesensor - For port, entré Pirsensorer er som regel konstruert for å oppdage trafikk som krysser sensorens detekteringssoner. E-809N er tilpasset plassering over dør og port og kan detektere trafikk som går rett mot sensoren. Doble overlappende sensorer sørger for sikkert detekteringsområde. Sensoren er enkel å stille inn og justere med skjulte hjul under “øyelokk”. Innebygd luxsensor, justerbar mellom 2-2000 lux. Sensorene styres manuelt via strømbryter.
Montering: Vegg. Belastning: Maks. 2000 W. Rekkevidde: 5 m.
• Konverterer ny eller eksisterende belysning til automatisk sikkerhetsbelysning.
• Styrer og kontrollerer de fleste belastninger opptil 2000 W
• Områdesensor gir perfekt beskyttelse for dører, vinduer, terrasser og innkjøringer.
• Doble pyrosensorer gir dobbelt så mange detekteringssoner for maksimal detekteringssikkerhet.
• Sensorkontroller som er lette å betjene for - Time and Lux.
• Kan styres manuelt via en strømbryter
Installasjon

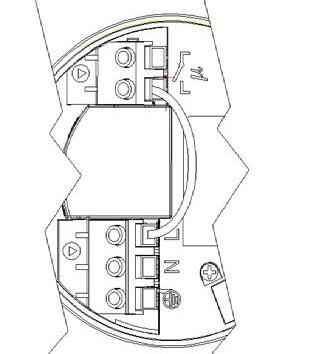

Anslutning
Isoleringsströmbrytare
Deteksjonsområde
PRODUKT E-809N
DETEKTERINGSVINKEL 180°
MAKS. BELASTNING (GLS, HALOGEN) 2000W SPENNING 230V AC 50Hz
JUSTERINGSKONTROLL ETTERLYSTID Ja
USTERINGSKONTROLL LUX Ja
ETTERLYSTID 5 sek - 5 min
AUTO SKUMRING - DAGGRY Ja
LUX-STYRKE (LUX) 2-2000
IP-KLASSE IP44
FESTE TAK/VEGG/INNER- OG
YTTERHJØRNE Ja
FARGE SORT Ja
FARGE HVIT Sort
GARANTI 3 år
PRODUKTMÅL (bredde/høyde/dybde) 120/85/73
PRODUKTVEKT (KG) 0,18
BENYTTEDE DIREKTIV OG STANDARDER LVD, EMC
KVALITET OG SIKKERHET CE, WEEE
MEDFØLGER I FORPAKNING Skrue/plugg,
Sidovy Toppvy
Sidovy
Toppvy
Bevegelsessensor 360° Mangesidig PIR-sensor 360° som kan benyttes innen- eller utendørs for å lage automatisk styring av tilkoplet belysning og ventilasjon. Det smidige formatet gjør sensoren lett å plassere i de fleste miljøer.
• Automatisk styring av belysning og ventilasjon.
• Styrer og kontrollerer de fleste belastninger opptil 2000 W
• Egnet for bruk både innen- og utendørs.
• Detektering innenfor 360° x 6 m diameter.
• Doble utganger for belastning av både svak og sterkstrøm, totalt maks. 10A.
• Potensialfri utgang
• Lettbetjente kontrollhjul for lux og påkoplingstid.
• Kan styres manuelt via en strømbryter.
Deteksjonsområde
Installasjon/montering E-806N
Anslutning
PRODUKT E-806N E-807N
DETEKTERINGSVINKEL 360° 360°
MAKS. BELASTNING (GLS, HALOGEN) 2000W 2000W
SPENNING 230V AC 50Hz 230V AC 50Hz
KANAL MED POTENSIALFRI UTGANG Ja Ja
JUSTERINGSKONTROLL ETTERLYSTID Ja Ja
JUSTERINGSKONTROLL LUX Ja Ja
ETTERLYSTID 5 sek - 18 min 5 sek - 18 min
LUX-STYRKE (LUX) 2-2000 2-2000
IP-KLASSE IP44 IP44
FESTE Tak utanpåligg. Tak infällt
FARGE HVIT Ja Ja
GARANTI 3 år 3 år
PRODUKTMÅL (bredde/høyde/dybde) 108/55 90/75
PRODUKTVEKT (KG) 0,17 0,11
BENYTTEDE DIREKTIV OG STANDARDER LVD, EMC LVD, EMC
KVALITET OG SIKKERHET CE, WEEE CE, WEEE
MEDFØLGER I FORPAKNING Skruv/plugg -
Funksjonsbelysninger - med innebygde sensorer
Våre funksjonsbelysninger er tilpasset røffe miljøer eller steder der slitasjen er større. Trappehus, kjellere og loftganger er eksempler på rom der våre produkter fungerer godt. Felles for programmet er kraftige kapslinger med høy resistans mot hærverk.

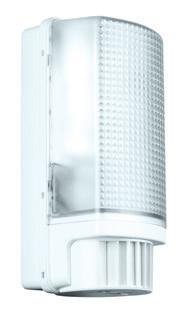

Robust veggarmatur - PIR/relé
Kraftig polykarbonat som tåler tøffe miljøer. Vribar sensor. Kan slås på permanent med autoslukking. Sensor 110°/8 m. E-208N har kun lysrelé.

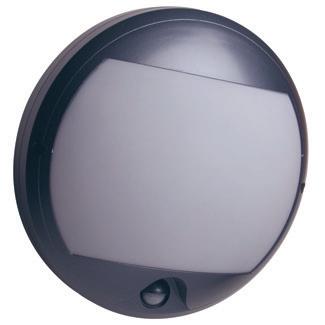

Veggarmatur Hi-Lo
To E27 lavenergilamper. 15W slår på ved skumring, 23W ved bevegelse. Tilsvarer 200W. Retnings- og vribar. Sensor 90°/5 m
Robust PIR
E-400N PIR (sort) Art. 464520
El. nr. 32 587 01
E-401N PIR (hvit) Art. 464524
El. nr. 32 587 02
E-208N LUX (hvit) Art. 464525
El. nr. 32 587 00
Hi-Lo lavenergi
E-550N (sort) Art. 464491
El. nr. 32 587 03

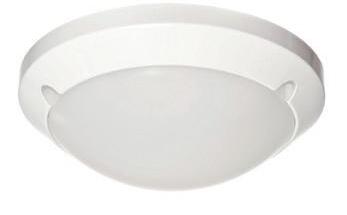

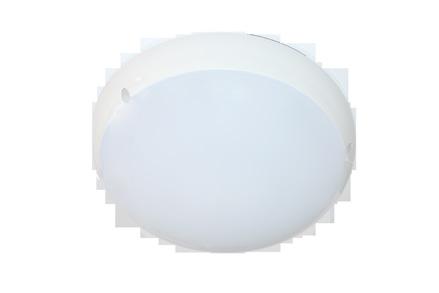

Vegg- og takarmatur - HF sensor
Produsert i kraftig polykarbonat. 32 cm Ø. Skjult HF-sensor med rekkevidde opptil 10 m, 16W LED.
Vegg-/takarmatur i polykarbonat IQ-4150N Art. 465204
El. nr. 32 587 28
Vegg- og takarmatur - HF sensor med grunnlys
Armaturen lyser med 10 % grunnlys når luxnivå understiger 100 lux. Ved detektert bevegelse økes lysmengden til 100 %.
Vegg-/takarmatur i polykarbonat
IQ-4255N Art. 465207
El. nr. 32 587 30
Vegg- og takarmatur - HF sensor med grunnlys Tennes med 10, 20 eller 30% når omgivelseslyset er under 100 eller 200 lux (justerbart). Lampen kan også stilles inn med en av / på-funksjon.
Vegg-/takarmatur i polykarbonat Aura Alpinia
Se produktblad på s. 37-38.
Lyskaster - med innebygde sensorer
Security-serien
En serie profesjonelle lyskastere med justerbar sensorrekkevidde fra 3-12 m og skannende LED-lamper som fungerer avskrekkende for ubudne gjester. Enkelt å justere med skjulte innstillingshjul. Kan styres manuelt via strømbryter og har sikkerhetsstilling som slår automatisk på ved skumring og slår av etter innstilt antall timer. Kan også styre annen tilkoplet belysning (maks. 2000W). Retningsbar lyskilde og vribar sensor. Det følger med både vegg- og hjørnefester.
Nano-serien
Små, smidige lyskastere. Justerbar sensorfølsomhet på opptil 12 m. Enkelt å justere. Retningsbar lyskilde, vribar sensor og veggfeste med klikkfeste for enkel installasjon. Kan kompletteres med trådløs ringeklokke. Kompakt design. E-673, 674 og 675 har Hi-Lo funksjon som ved skumring slår lampen på svakt nivå og ved detektering av bevegelse slår den på full styrke.
Strålkastare 150W, sensor 180°/12m
E-650N (svart) Art. 464510
El. nr. 32 587 06
E-641N (vit) Art. 464511
El. nr. 32 587 07
Strålkastare 2x75W, sensorer 180+360°/12m
E-644N (svart) Art. 464514
El. nr. 32 587 10
E-645N (vit) Art. 464515
El. nr. 32 587 11
Nano Apollo 150W
Sensor 140°/12m
E-670N Art. 464500
El. nr. 32 587 14
Nano Beacon 60W
Sensor 140°/12m
E-671N Art. 464501
El .nr. 32 587 15
Nano Photon 2x60W
Sensor 140°/12m
E-672N Art. 464502
El. nr. 32 587 16
Strålkastare 150W
Sensor 180°/12m
E-617N Art. 464518
El. nr. 32 587 04
Strålkastare 300W
Sensor 180°/12m
E-618N Art. 464519
El. nr. 32 587 05
Strålkastare 500W, sensor 180°/12m
E-642N (svart) Art. 464512
El. nr. 32 587 08
E-643N (vit) Art. 464513
El. nr. 32 587 09
Strålkastare 300W, sensorer 180+360°/12m
E-646N (svart) Art. 464516
El. nr. 32 587 12
E-647N (vit) Art. 464517
El. nr. 32 587 13
Nano Radia Hi-Lo 150W
Sensor 180°/12m
E-673N Art. 464503
El. nr. 32 587 17
Nano Quanta Hi-Lo 300W
Sensor 180°/12m
E-674N Art. 464504
El. nr. 32 587 18
Nano Nova Hi-Lo 2x60W
Sensor 180°/12m
E-676N Art. 464506
El. nr. 32 587 19
Festebrakett til stolpe
(passar E-640N till E-647N)
E-933N Art. 464505
El nr. 32 587 25
Nano Sola Solcellspanel for LED
(passar E-677N, E-678N, E-679N)
E-930N Art. 465502
El. nr. 32 587 23
Nano Luce - LED, batteri 4xC-cell
Sensor 180°/12m
E-677N Art. 464507
El. nr. 32 587 20
Nano Lumi - LED, batteri 4xC-cell
Sensor 180°/12m
E-678N Art. 464508
El .nr. 32 587 21
Nano Arc - LED x 16, batteri 4xC-cell
Sensor 180°/12m
E-679N Art. 464509
El. nr. 32 587 22
Nano Alert trådlös ringklocka (passar hela Nano serien)
E-958N Art. 465501
El. nr. 32 587 26
Nano Wira
(passar E-677N, E-678N, E-679N)
E-931N Art. 465503
El. nr. 32 587 24

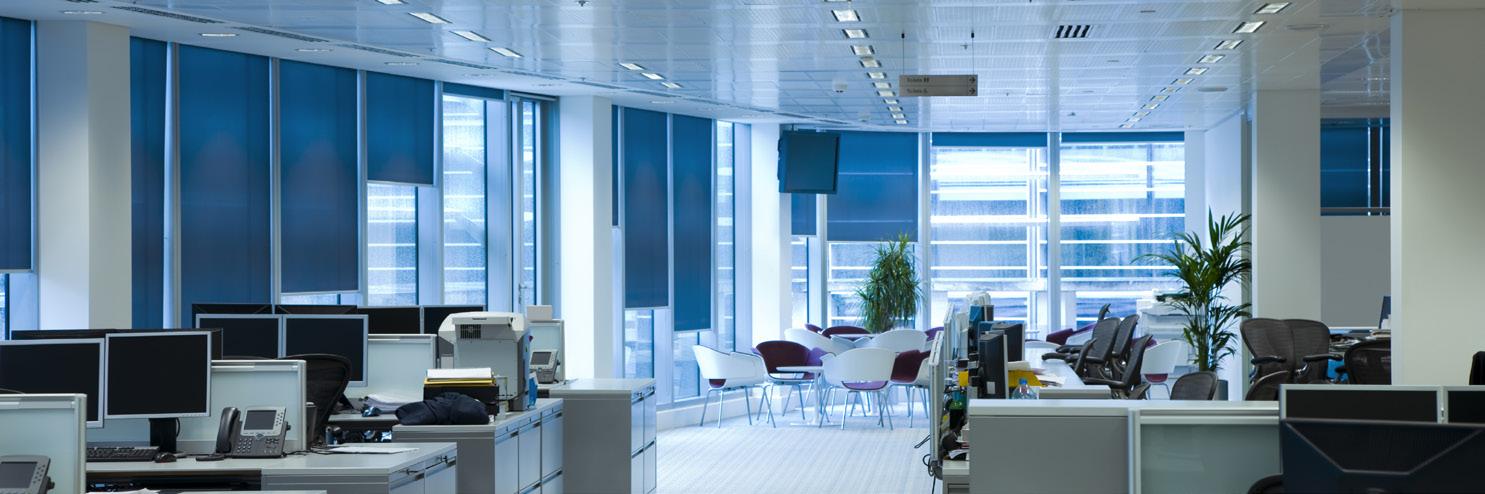

Belysningsstyring i kontorrom/landskap
Utfordring
• Bestilleren ønsker at sensoren bare skal oppdage en arbeidsmodul eller gruppe, slik at detekteringsområdet må være svært veldefinert.
• Sensorene skal oppdage hele kontorlandskapet uavhengig av om lave bokhyller, planter, skjermvegger osv. ”står i veien”.
• Bestilleren ønsker maksimal fleksibilitet over kontorets utforming, sensorene må håndtere at arbeidsplasser flyttes.
• Sensorens ene kanal skal nærværsstyre ventilasjon/varme, den andre skal styre belysning.
• Sensoren skal dimme de arbeidsplassene som drar nytte av dagslys på dagen og levere f.eks. 500 lux på arbeidsflatene.
• Deler av kontoret skal ha et konstant lavlysnivå. Dette skal avgjøres basert på luxnivå, eksempelvis 30 lux lavlysnivå.
• Forvalteren ønsker at sensorene klarer å bryte eksisterende armaturer i tillegg til også å kunne bryte og dimme fremtidige bytter til mer moderne armaturer.
Løsning
IQ sensorserie PIR EBDSPIR-PRM-IQ, EBDSPIR-DD-IQ eller
EBDSPIR-AD-IQn løser samtlige ovennevnte problemer når det gjelder mindre kontorrom. I en typisk kontormodul på 3 x 3m kreves det 1 sensor for 100 % nærværsdetektering. Over større overflater eller kontorlandskap anbefaler vi sensorserie HF
MWS6-PRM-IQ, MWS6-DD-IQ eller MWS6-AD-IQ som dekker overflater opptil 16 m.
Produktene kan parallellkoples uten begrensninger og hver sensor fungerer både som master og slave. Dette letter monteringen. Dimmefunksjonen er trinnløs, slik at absolutt luxnivå kan stilles inn og opprettholdes.
Valg og kompromisser
• Ved valg av sensor må det tas hensyn til om armaturene skal dimmes, og hvilken teknikk som skal benyttes, f.eks. DSI/Dali eller 1-10V. Vi har DSI/Dali som standard.
• Dersom gamle, ikke-dimbare armaturer benyttes anbefaler vi at man på tross av det velger en av våre dimbare sensorer fordi man da sikrer installasjonen for fremtiden til en svært liten merkostnad.
• Ofte oppstår hinder på arbeidsplassen i form av skjermvegger, blomster osv. PIR-sensorer må alltid ”se” hva som skal detekteres. Derfor er HF-sensorer å foretrekke.
• Ved prosjektering må det tas hensyn til bestillerens ønske om kvalitet i detekteringen. En slags tommelregel er at nærværsdetektering av 60-75 % av overflaten er tilstrekkelig, men noen ganger ønsker bestilleren 100% nærværsdetektering av overflaten inkludert umøblert. I praksis betyr det i et typisk rom at man øker antallet sensorer med ca 50%.
EBDSPIR-PRM-IQ
EBDSPIR-DD-IQ
EBDSPIR-AD-IQ
MWS6-PRM-IQ
MWS6-DD-IQ
MWS6-AD-IQ
Tilbehør

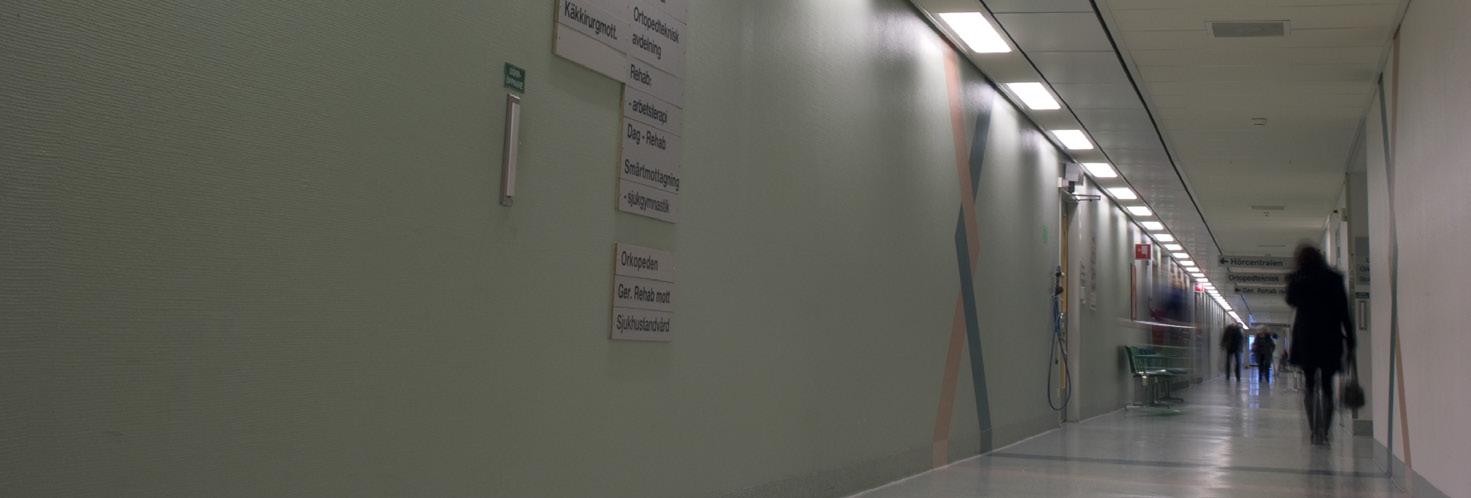

Belysningsstyring i korridor/kulvert
Utfordring
• Bestilleren ønsker at belysning kun slås på langs veien mellom heis og rom, og omvendt. Lysnivået skal kunne stilles inn nøyaktig, f.eks. 400 lux 0,85 m over gulv.
• Bestilleren ønsker at større overflater lyses opp ved detektering av bevegelse.
• Bestilleren ønsker som nevnt ovenfor men med grunnlys, f.eks. 50 lux i en angitt tid.
• Bestilleren ønsker usynlig, eller så godt som usynlig montering.
• Bestilleren ønsker at korridoren dimmer ned til lavt nivå i valgt tid.
• Bestilleren ønsker i tillegg til ovennevnte at belysningen etter valgt tid dimmer ned til et konstant lavt nivå, eksempelvis 25 lux, altså såkalt korridorløsning, men med et tredje trinn.
• Bestilleren ønsker å beholde nåværende armaturer uten dimmemulighet for å senere kunne oppgradere til mer moderne armaturer, den nye sensorstyringen må fungere både for de gamle og de nye armaturene.
• Forvalteren ønsker at innkjøring av nye lysrør kan automatiseres ved rørbytte.
Valg og kompromisser
• Dersom armaturene hverken nå eller i fremtiden skal dimmes, kan en vanlig brytende sensor benyttes.
• En sensor som leverer et konstant grunnlys og aktiverer opp til full effekt gir installasjonen merverdi. Derfor anbefaler vi at man sikrer installasjonen for fremtiden ved å velge en sensor som både bryter og dimmer.
• En dimmende sensor kan styre belysningen i tre trinn, full effekt, redusert effekt 1-99 % av armaturens effekt i ønsket antall minutter, trinn tre ytterligere redusert effekt 1-99 % av armaturens effekt, trinn tre er permanent til bevegelse oppdages. Dimmefunksjonen er trinnløs, slik at absolutt luxnivå kan stilles inn og opprettholdes.
Løsning
IQ sensor HF MWS3A-PRM-IQ, MWS3A-DD-IQ, MWS3A-PRM-AD-IQ løser samtlige ovennevnte problemer, både for synlig og skjult montering.
Sensorene kan parallellkoples uten begrensninger og hver sensor fungerer både som master og slave. Dette letter monteringen. Dimmefunksjonen er trinnløs, slik at absolutt luxnivå kan stilles inn og opprettholdes.
MWS3A-PRM-IQ
MWS3A-DD-IQ
MWS3A-PRM-AD-IQ
UHS4-IQ
MWS3A-DBB-IQ
Tilbehør

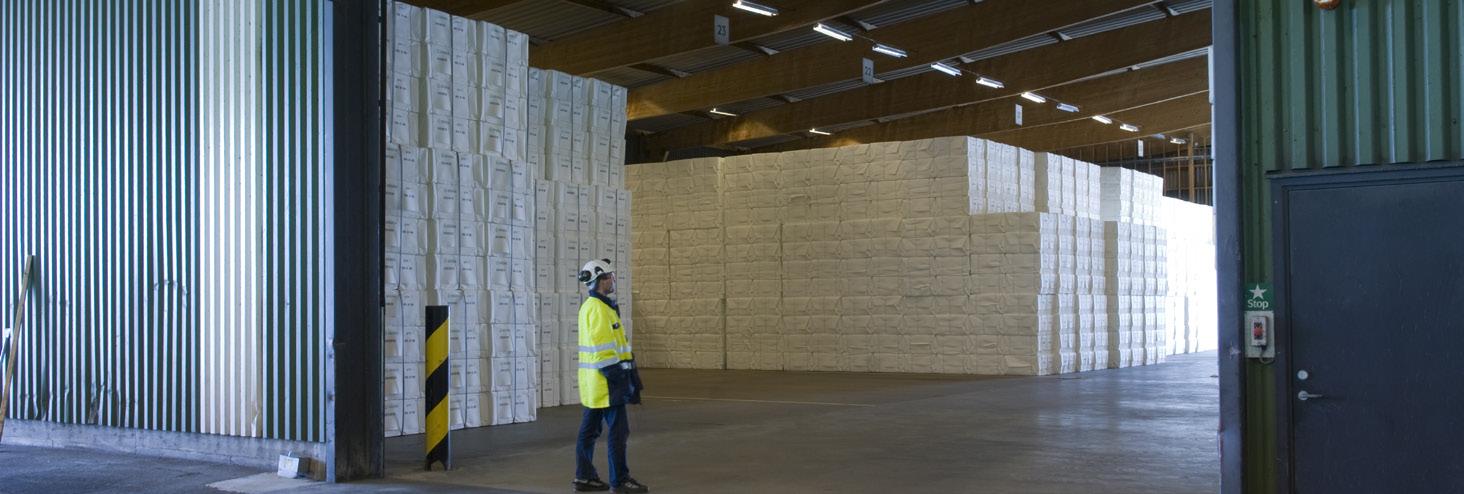

Belysningsstyring på lager
Utfordring
• Lageret bør soneinndeles både for økonomi og sikkerhet.
• Bestilleren ønsker om mulig at belysningen kun skal lyse opp veien til respektive sone.
• Bestilleren ønsker at sensorene skal detektere truck eller person med palleløfter på samme avstand.
• Bestilleren ønsker at nøyaktig luxnivå kan leveres og opprettholdes, f.eks. 300 lux 0,85 m over gulvet. Videre ønskes det at belysningen dimmer ned til et fastsatt lavt nivå, f.eks. 125 lux i valgt tid.
• Bestilleren ønsker i tillegg til ovennevnte at belysningen etter valgt tid dimmer ned til et konstant lavt nivå, f.eks. 50 lux.
• Forvalteren ønsker et vedlikeholdsfritt system til tross for et relativt høyt smussnivå.
• Forvalteren ønsker at innbrenning av nye lysrør kan automa tiseres ved rørbytte.
• Bestilleren ønsker å beholde nåværende armaturer uten dimmemulighet for å senere kunne oppgradere til mer mod erne armaturer, den nye sensorstyringen må fungere både for de gamle og de nye armaturene.
• Sensorene skal kunne igangsettes og justeres i behagelig avstand på gulvet.
Løsning
For forskjellige monteringshøyder anbefales sensorer i henhold til nedenstående.
Monteringshøyde Produkt
8 - 10m
MWS3A-PRM-IQ, MWS3A-DD-IQ
- 12m MWS7-IQ
- 15m
- 20m
EBDSPIR-HB-PRM-IQ
EBDSPIR-HB-DD-IQ
EBDSPIR-HB-AD-IQ
EBDHS-PRM-IQ, EBDHS-DD-IQ
Valg og kompromisser
• Der som armaturene hverken nå eller i fremtiden skal dimmes, kan en vanlig brytende sensor benyttes. Lagre er som regel kraftig dimensjonert med mange belysningswatt per kvadratmeter lager. Det gjør at sparepotensialet er svært stort hvis man optimaliserer korridorløsninger i 2 eller 3 trinn.
• En dimmende sensor kan styre belysningen i tre trinn, full effekt, redusert effekt 1-99% av armaturens effekt i ønsket antall minutter, trinn tre ytterligere redusert effekt 1-99% av armaturens effekt, trinn tre er permanent til bevegelse oppdages. Dimmefunksjonen er trinnløs, slik at absolutt luxnivå kan stilles inn og opprettholdes.
EBDHS-PRM-IQ
EBDHS-DD-IQ
EBDSPIR-HB-PRM-IQ
EBDSPIR-HB-DD-IQ
EBDSPIR-HB-AD-IQ
MWS3A-PRM-IQ
MWS3A-DD-IQ
MWS3A-AD-IQ
UHS4-IQ Tilbehør
MWS3A-DBB-IQ DBB-IQ
Belysningsstyring i trapphus
Utfordring
• Det optimale er hvis belysningen kun slås på den veien besøkeren planlegger å gå, f.eks. fra entréport til heis/ trappehus eller fra leilighet til trappehus.
• Detekteringen bør være tydelig definert slik at ikke hele eller halve trappehuset lyses opp ved detektering. Dette er ikke bare av økonomisk interesse, men også av sikkerhetsgrunner. Sensorstyringen gjør det vanskeligere for uønskede personer å holde seg gjemt på eiendommen.
• Bestiller ønsker grunnbelysning med fastsatt luxnivå.
• Bestiller ønsker å benytte eksisterende belysning. Se valg og kompromisser.
• Bestiller ønsker av kulturmessige eller estetiske grunner å benytte eksisterende belysning med skjulte sensorer. se valg og kompromisser.
Valg og kompromisser
• Både av økonomiske og sikkerhetsgrunner bør grunnbelysning overveies. Sensoren kan styre belysningen i tre trinn, full effekt, redusert effekt 1-99 % av armaturens effekt ønsket antall minutter, trinn tre ytterligere redusert effekt 1-99 % av armaturens effekt, trinn tre er permanent til bevegelse oppdages. Dimmefunksjonen er trinnløs, slik at absolutt luxnivå kan stilles inn og opprettholdes.
• IQ-sensorer kan monteres synlig, skjult eller integrert i eksisterende armaturer.
• IQ trådløse sensorer i AN-10-serien muliggjør trådløs kopling mellom sensor og armaturer.
Løsning
IQ sensor HF MWS6-PRM-IQ, MWS6-DD-IQ eller MWS6-ADIQ løser samtlige ovennevnte problemer, både for synlig og skjult montering.
Ønskes en helt skjult eller integrert løsning skal MWS5-PRMSA-C-IQ, MWS5-DD-SA-C-IQ eller MWS5-AD-SA-C-IQ velges. Produktene kan parallellkoples uten begrensninger og hver sensor fungerer både som master og slave. Dette letter monteringen.
MWS6-PRM-IQ
MWS6-DD-IQ
MWS6-AD-IQ
MWS5-PRM-SA-C-IQ
MWS5-DD-SA-C-IQ
MWS5-AD-SA-C-IQ
UHS4-IQ DBB-IQ Tilbehør

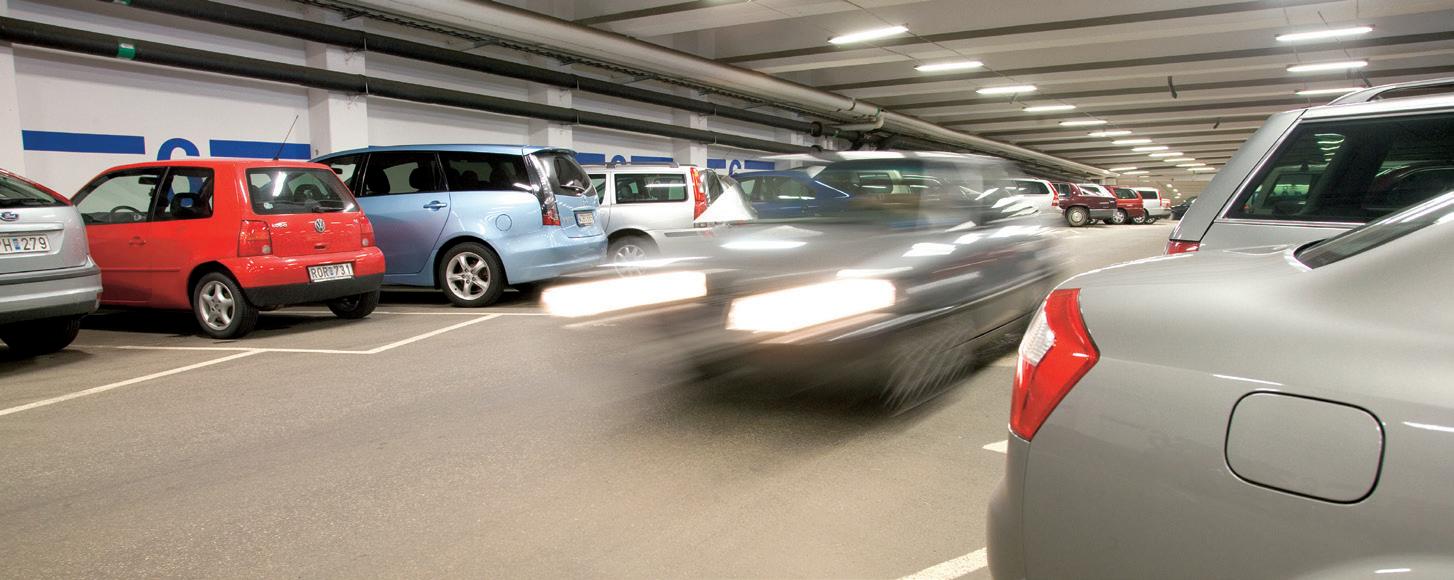

Belysningsstyring i garasje
Utfordring
• Garasjen bør soneinndeles både av hensyn til økonomi og sikkerhet.
• Bestilleren ønsker om mulig at belysningen kun skal lyse opp veien til/fra kjøretøy samt langs kjøretøyets vei inn og ut av garasjen.
• Bestilleren ønsker at garasjen dimmer ned til lavstilling med fastsatt lux-stilling, f.eks. 100 lux i valgt tid.
• Bestilleren ønsker i tillegg til ovennevnte at belysningen etter valgt tid dimmer ned til et konstant lavt nivå, eksempelvis 50 lux.
• Bestilleren ønsker å beholde nåværende armaturer uten dimmemulighet for å senere kunne oppgradere til mer moderne armaturer, den nye sensorstyringen må fungere både for de gamle og de nye armaturene.
• Forvalteren ønsker et vedlikeholdsfritt system til tross for et relativt høyt smussnivå.
• Forvalteren ønsker at innbrenning av nye lysrør kan automatiseres ved rørbytte.
Løsning
IQ sensor HF MWS3A-PRM-IQ (MWS3A-DD-IQ, MWS3A-AD-IQ) løser samtlige ovennevnte problemer for både synlig og skjult montering, akkurat skjult montering er viktig for å unngå skadeverk. Produktene kan parallellkoples uten begrensninger og hver sensor fungerer både som master og slave. Dette letter monteringen.
Valg og kompromisser
• Dersom armaturene hverken nå eller i fremtiden skal dimmes, kan en vanlig brytende sensor benyttes. Garasjer er allikevel ganske ugjestmilde steder der mange føler stor usikkerhet. En sensor som leverer et konstant grunnlys og aktiverer opp til full effekt gir installasjonen merverdi. Derfor anbefaler vi at man sikrer installasjonen for fremtiden ved å velge en sensor som både bryter og dimmer.
• En dimmende sensor kan styre belysningen i tre trinn, full effekt, redusert effekt 1-99 % av armaturens effekt i ønsket antall minutter, trinn tre ytterligere redusert effekt 1-99 % av armaturens effekt, trinn tre er permanent til bevegelse oppdages.
MWS3A-PRM-IQ
MWS3A-DD-IQ
MWS3A-AD-IQ
Tilbehør
UHS4-IQ
MWS3A-DBB-IQ
Belysningsstyring i klasserom
Utfordring
• Sensorene må fungere problemfritt uten “armbevegelser” også ved lengre stillesittende perioder, feks under en eksamen.
• Bestilleren ønsker helautomatisk i noen rom og halvautomatisk i andre.
• Eksisterende brytere der kanal 1 styrer takbelysning og kanal 2 styrer lys over tavlen
• Bestilleren ønsker at eksisterende bryter konverteres til trykkpanel for følgende styring: Kanal 1 ett trykk opp tenner, 1 trykk ned slukker, trykk og hold inne oppknappen dimmer opp, trykk og hold inne nedknappen dimmer ned. Kanal 2 som ovenfor men styrer belysningen over tavlen.
• Klasserommets vindusrekke skal daglysdimmes. 500 lux skal leveres på samtlige pulter og sensoren skal styre armaturene gjennom å konstant måle dagslys.
• Bestilleren ønsker at vaktmester eller lærere kan fjernstyre av/på, dimming, lysscenariorer samt finjustering av luxnivå. 5-leder kabel i eksisterende installasjon bør brukes.
Valg og kompromisser
• Ved valg av sensor må det tas hensyn til om armaturene skal dimmes, og hvilken teknikk som skal benyttes, f.eks. DSI/Dali, 1-10V.
• Dersom gamle, ikke-dimbare armaturer benyttes anbefaler vi at man på tross av det velger en av våre dimbare sensorer fordi man da sikrer installasjonen for fremtiden til en svært liten merkostnad.
• Ved prosjektering må det tas hensyn til bestillerens ønske om kvalitet i detekteringen. En slags tommelregel er at nærværsdetektering av 60-75% av overflaten er tilstrekkelig, men noen ganger ønsker bestilleren 100% nærværsdetektering av overflaten. I praksis betyr det i et typisk klasserom at man øker antallet sensorer med ca 50%.
Løsning
IQ sensor HF MWS6-DD-IQ løser samtlige utfordringer i klasserommet. Med MWS6-PRM-IQ kan du styre ovennevnte funksjoner uten å dimme. Produktene kan parallellkoples uten begrensninger og hver sensor fungerer både som master og slave. Dette letter monteringen.
I et typisk klasserom på 10 x 8 m kreves det 2 sensorer for 60-75% nærværsdetektering eller 3 sensorer for 100% detektering.
