Estructuras Sismo resistentes 2025
Sección ingeniero Stolz
Clase 6: 19 de febrero 2025

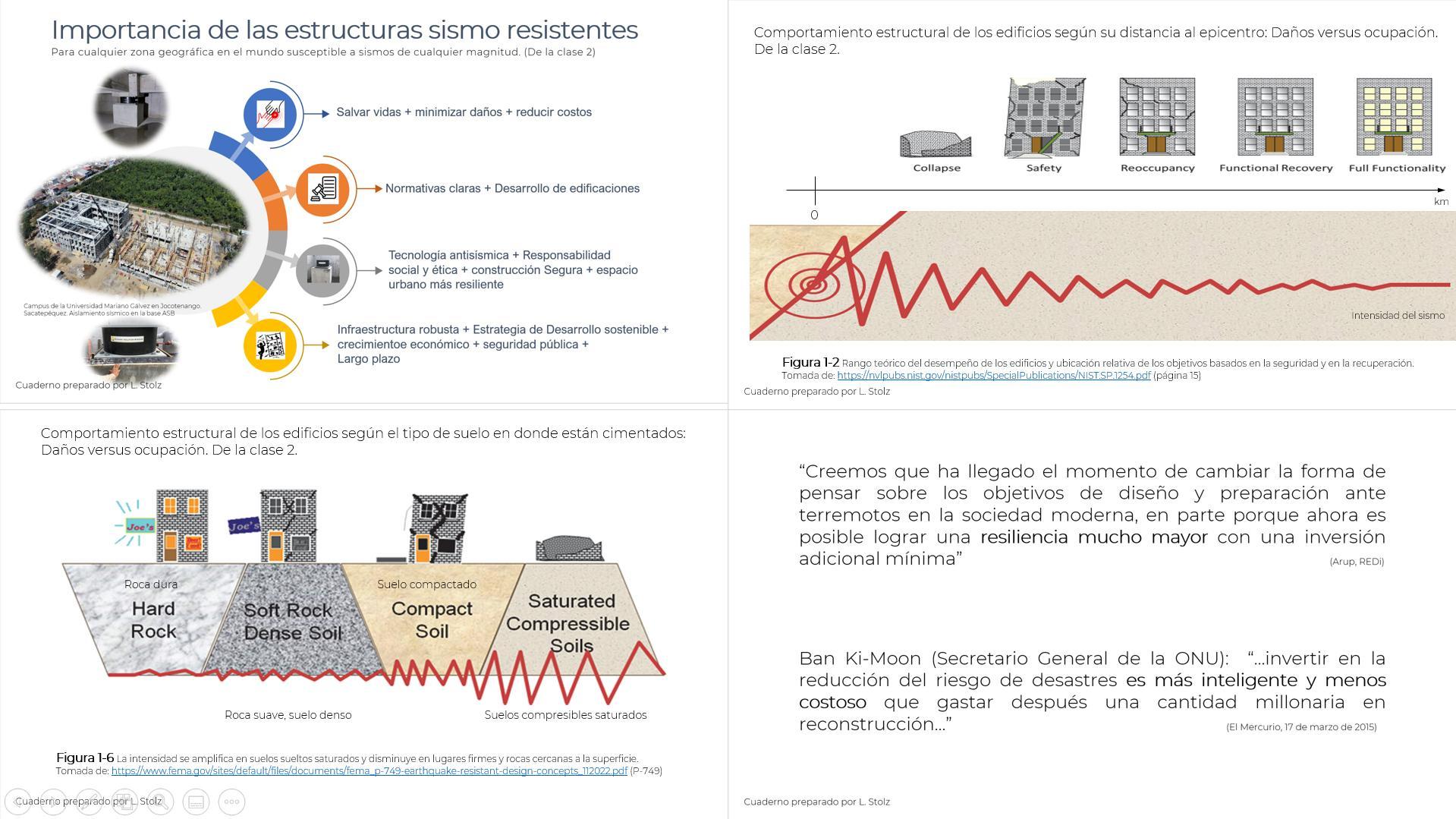

Resiliencia Sísmica: Cambio de mentalidad 2

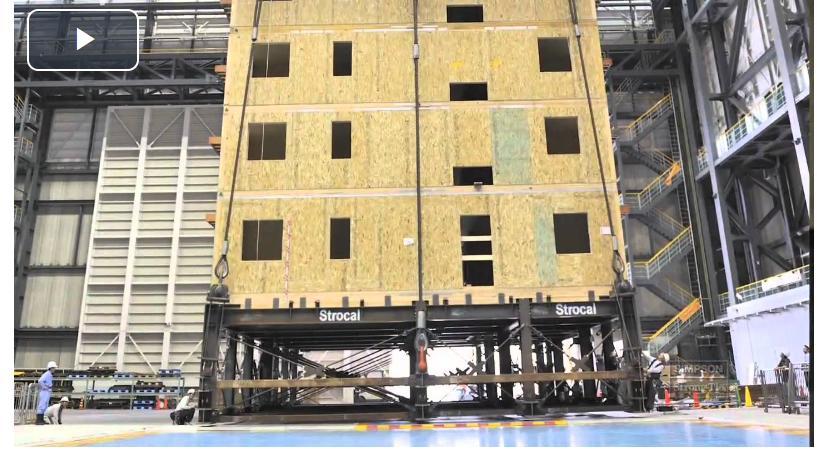

¿Cómo se comporta madera aglomerada CLT? Simulación.
¿Cómo se mueven los edificios ante cargas sísmicas y gravitacionales? LINPRO LAB
Martes de 11:50 – 13:10
1) Cuál es el objetivo de una simulación real?
2) ¿Qué indica el video sobre el tipo de daños a las estructuras?
3) ¿Qué capté en el video sobre las simulaciones en software?
4) ¿Cuáles son las conclusiones?

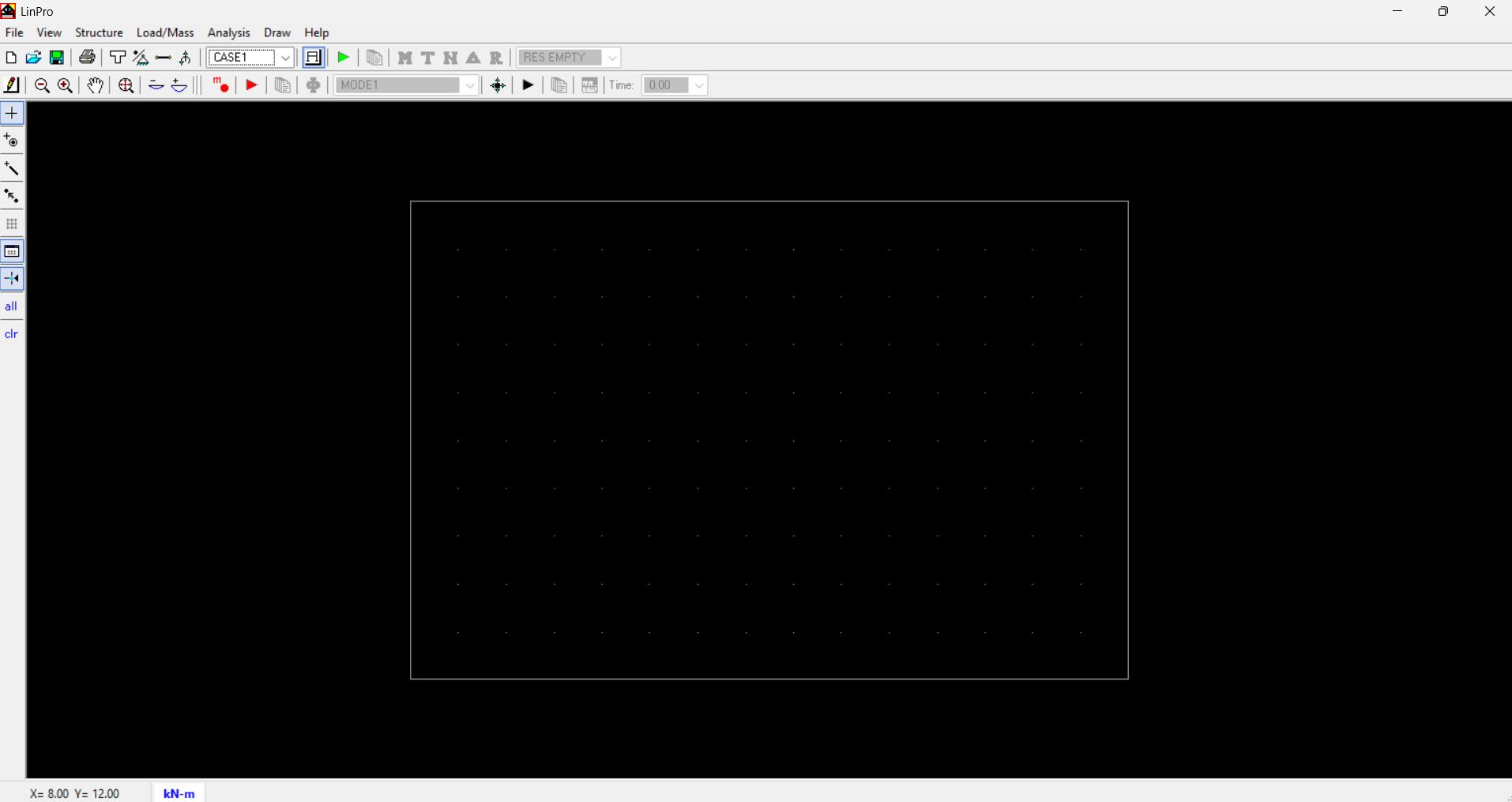

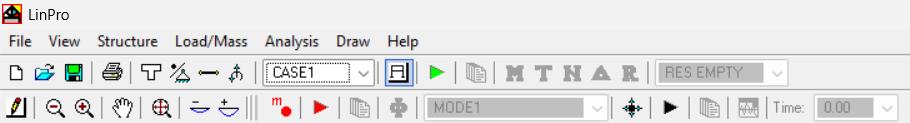

Escritorio del LINPRO: Pestaña de acciones
Paso 1
File – Abrir un proyecto – Guardar - Imprimir
Simulación y Resultados estáticos: Momentos – Cortantes – Fueras axiales – Reacciones
Paso 2
Estructura – Tipo de Apoyo - Elementos

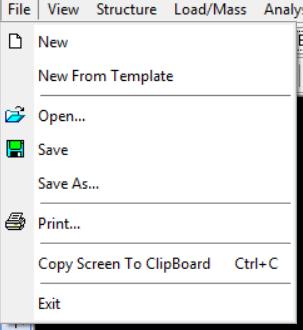

En la pestaña de File: abrir New From Template
Paso 2

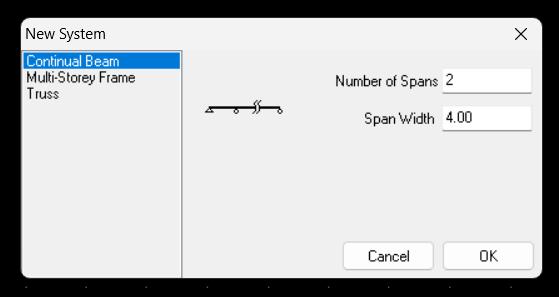

En New From Template tenemos 3 tipologías estructurales
Tipología de vigas: cantidad de tramos (luces) y longitud de la viga (metros)
Tipología de edificios: cantidad de tramos (luces) y longitud de la viga (metros); cantidad de niveles y altura de entrepisos (metros)

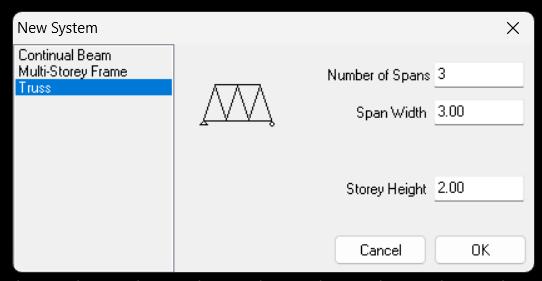

Tipología de armaduras para puentes y techos: cantidad de tramos (luces) y su ongitud (metros); altura de la cercha en metros
Caso de estudio 1
Tipo de edificación: Uso de oficinas
Cantidad de niveles: 7
Longitud de las vigas a centros: 8m
Altura del entrepiso: 3.50 m
Carga horizontal (sísmica): 1000
Carga gravitacional (uniformemente distribuida: 750
Cantidad de luces: 4 sentido corto
Cantidad de luces: 6 sentido largo
Se pide hacer una simulación estática en el sentido corto completa dadas esas condiciones de cargas y tipología estructural

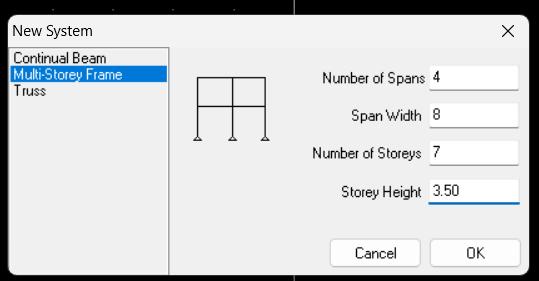

Opción Multi-Storey frame introduciendo los datos adjuntos: Paso 1
Nivel 7
Caso de estudio 1: Edificio
Cargas: las indicadas en pantalla
Nivel 6
Nivel 5
Nivel 4
Nivel 3
Número de nudo
Nivel 2
Nivel 1
Número de nudo

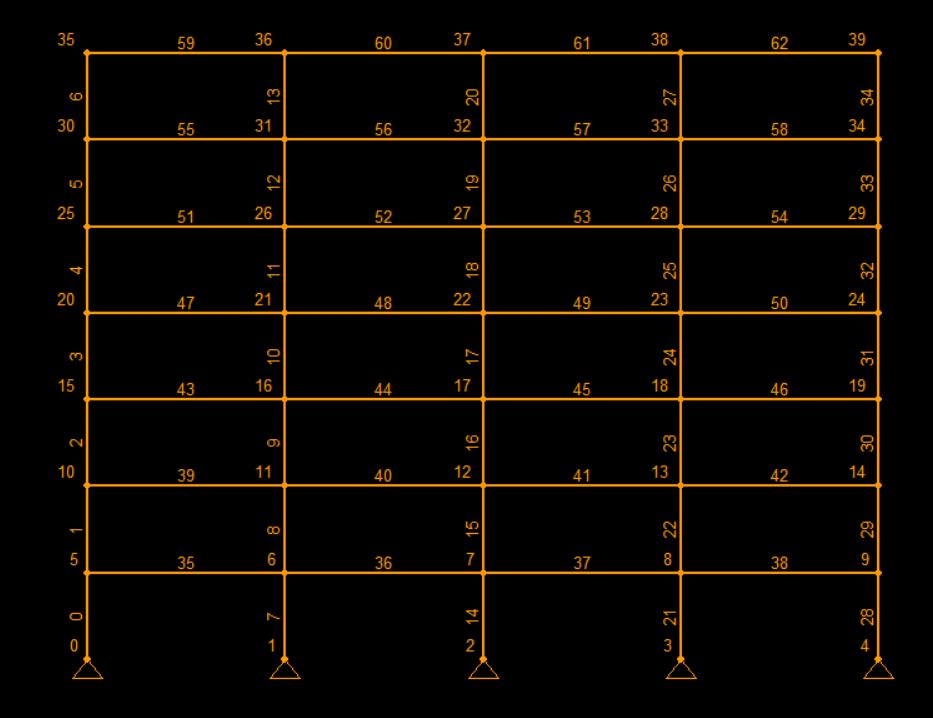

Geometría –nomenclatura y tipos de apoyos por default
Números de tramo o viga
Paso 2
Cambiaremos las condiciones de apoyo de “simplemente apoyados” a “empotrados” simulando ZAPATAS

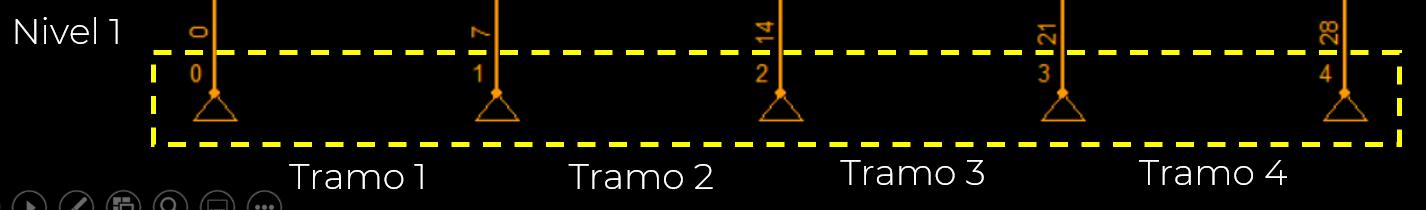

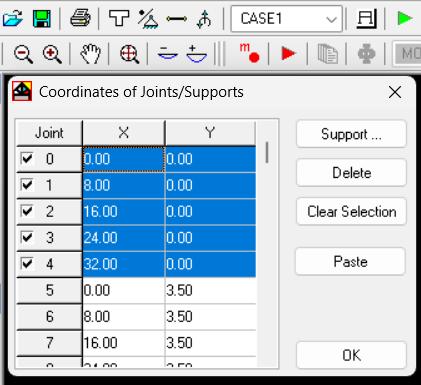

Paso 2: Cambio las condiciones de apoyo del edificio de simplemente apoyado a empotrado Señalo nudos en las
nudos del 1 al 5 en el Nivel 1

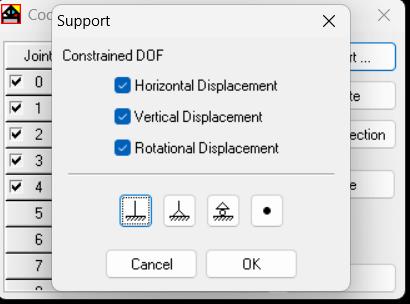

Paso 3: Con la opción “Support” cambio el tipo de apoyo a empotramiento con tres restricciones: horizontal, vertical y rotacional (momento)
Señalo
Paso 3

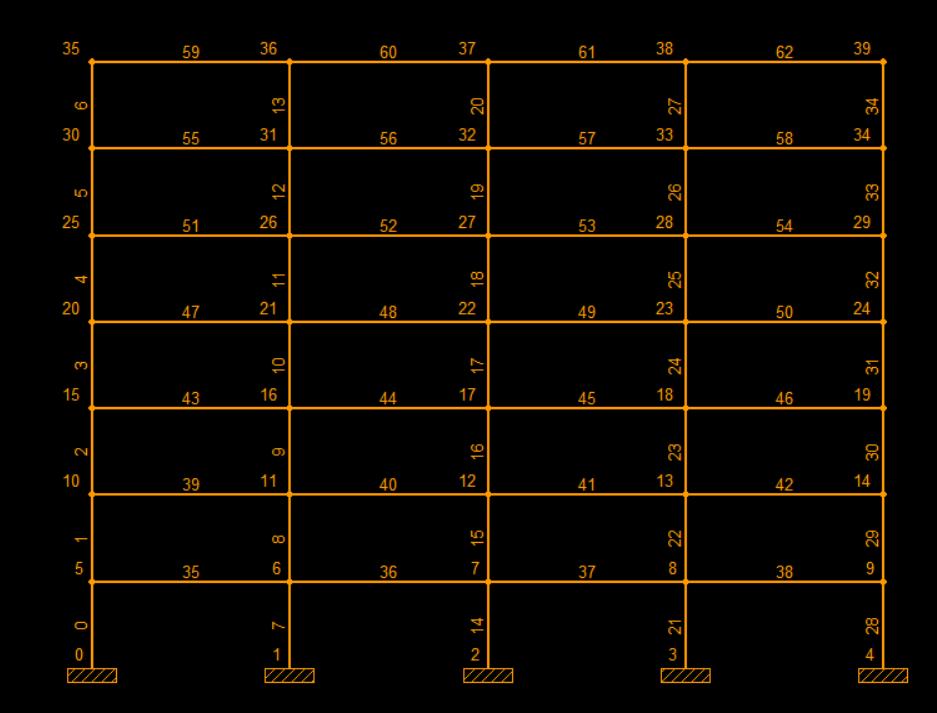

Al darle OK al paso 3, he cambiado las condiciones de apoyo y ya se observan las “zapatas” con una figura rectangular en los nudos del 1 al 2

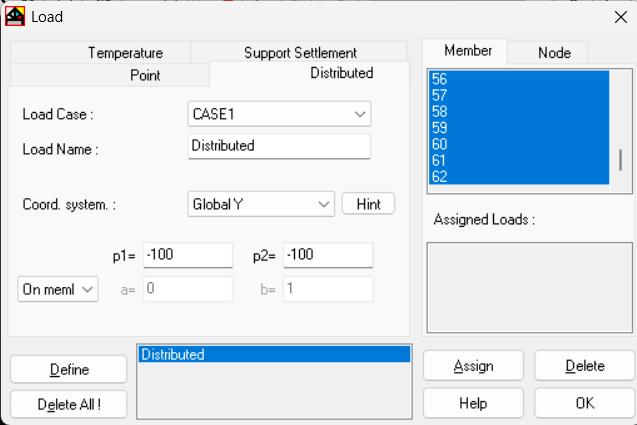

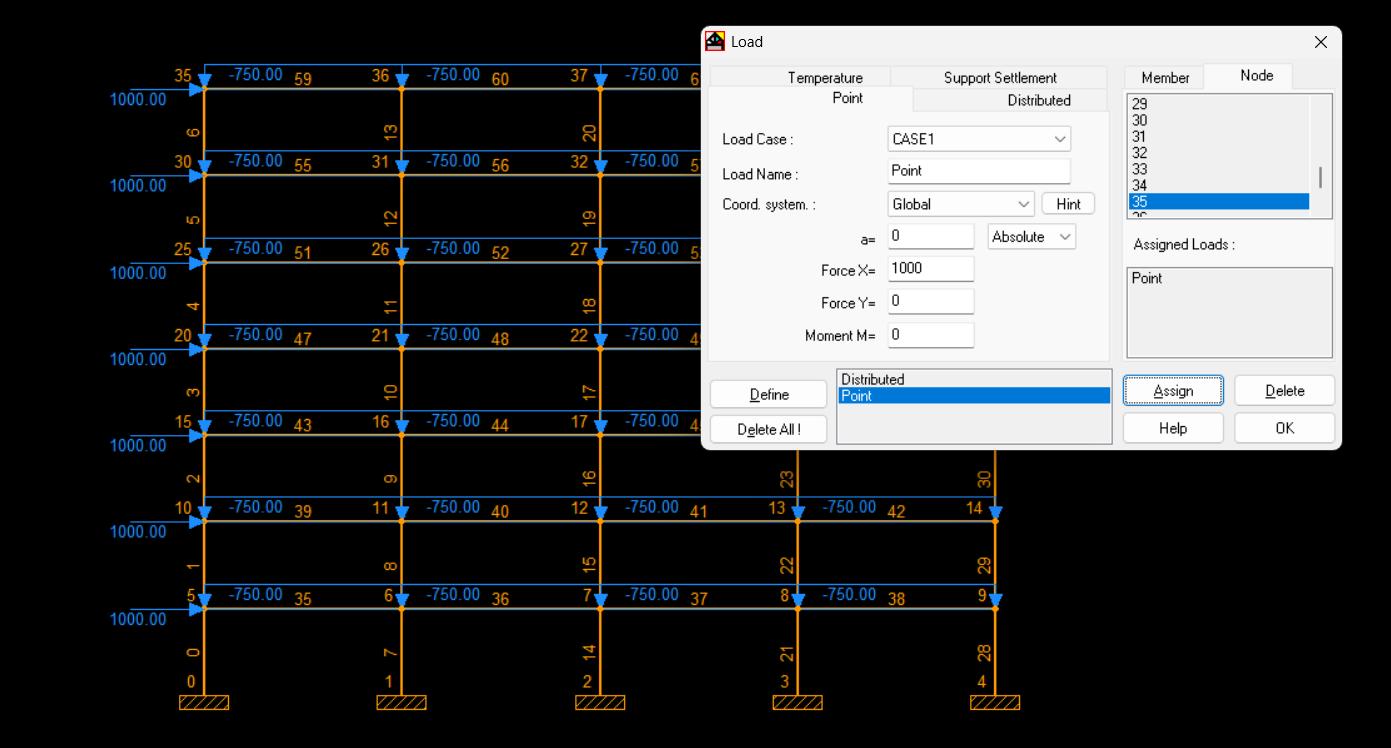

Segunda parte: Asignación de cargas
Horizontales (Sísmicas) en los nudos = 1000
Verticales (Gravitacionales) en las vigas = 750
Positivo indica a la derecha
Selecciono NUDO y asigno de uno en uno
FIN Al terminar TODAS las asignaciones de los NUDOS – Point Doy OK Para ver el sistema cargado completo
Al darle Define apare ce Point

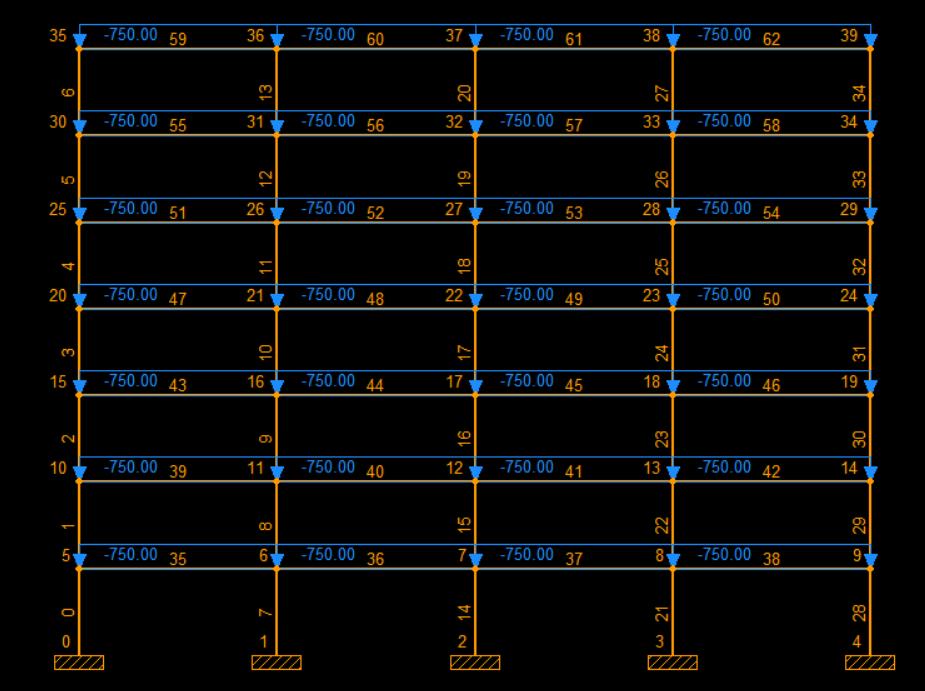

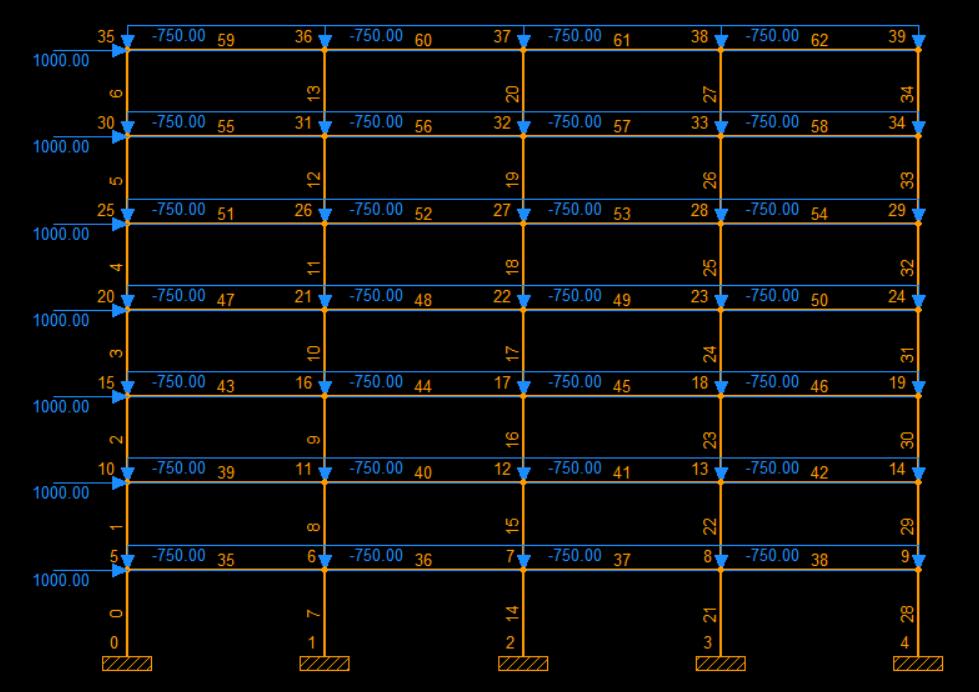

Edificio ya cargado y listo para la simulación
Tercera parte:
Con el edificio ya cargado gravitacional y sísmicamente, obtener los resultados de EFECTOS con la flecha verde:
Paso 1: Al apretar la flecha verde por default
Tenemos el edificio deformado

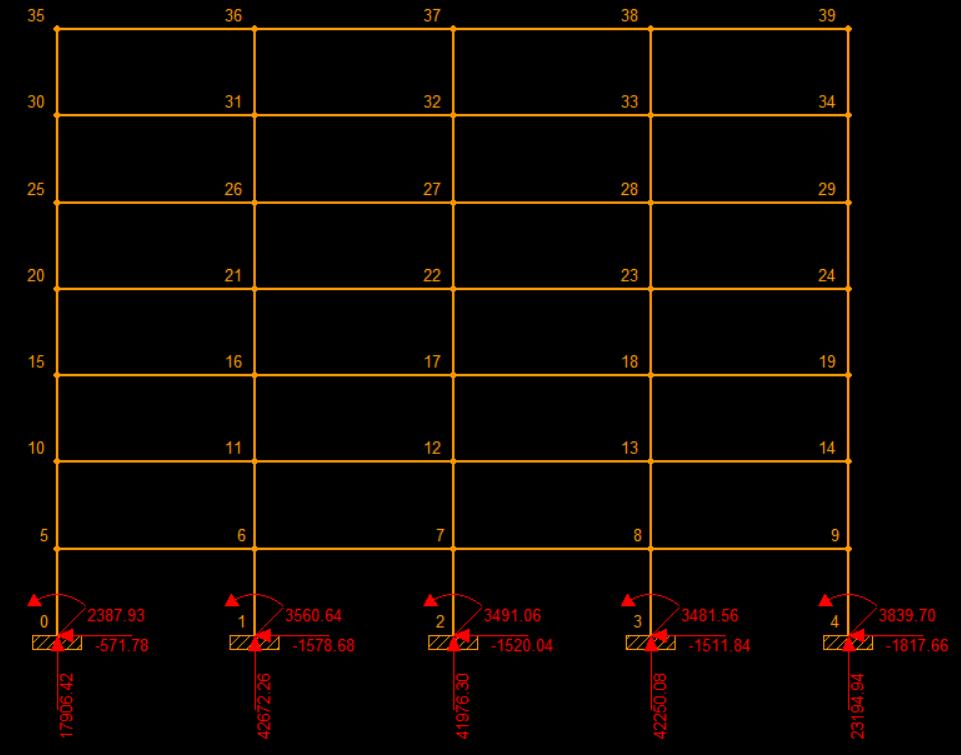

Paso 2: Al apretar la R obtengo el juego de reacciones en las zapatas

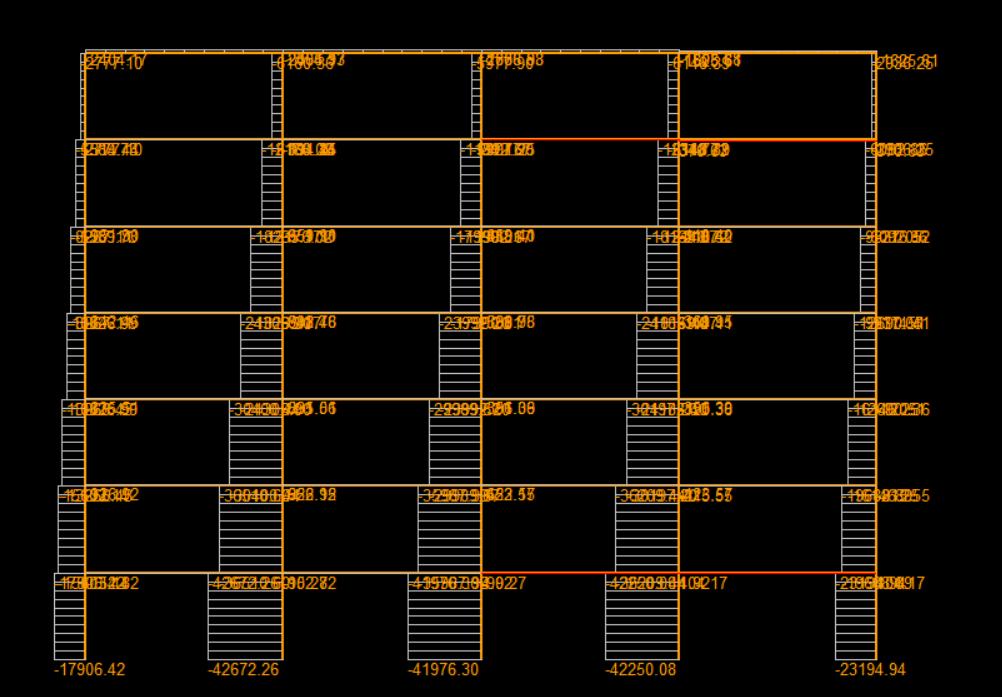

Paso 3: Al apretar la N obtengo el juego de fuerzas axiales en todos los elementos estructurales

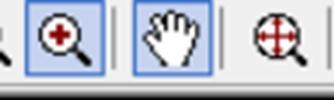

Puedo aumentar la escala apretando combinados::

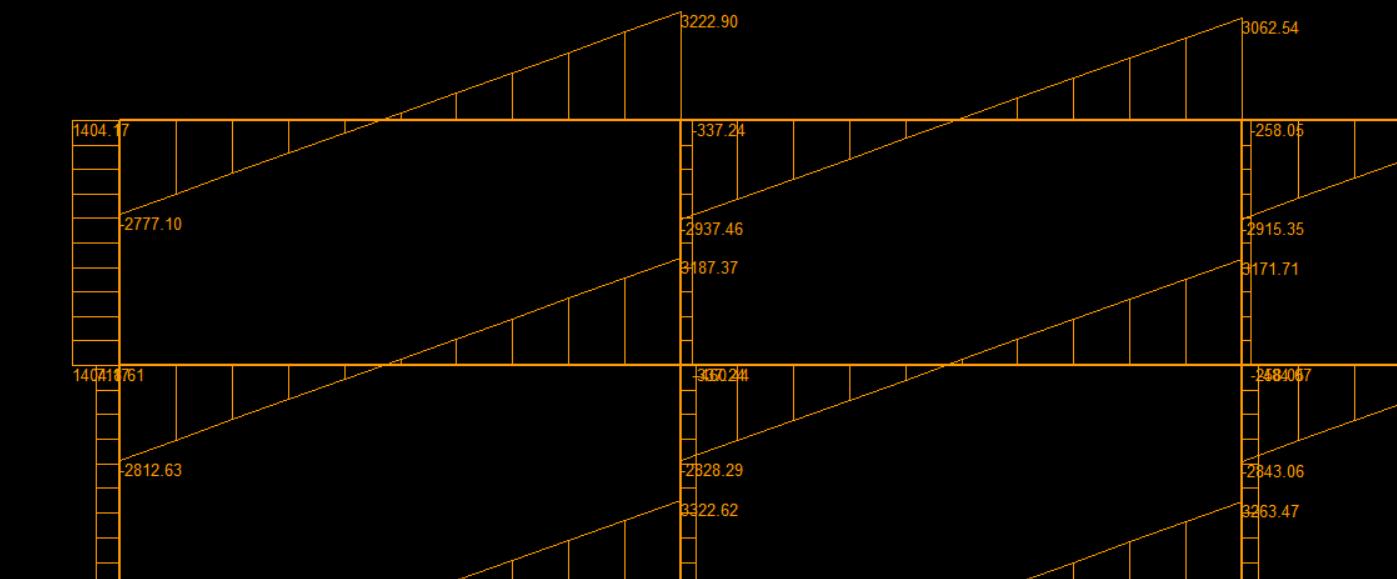

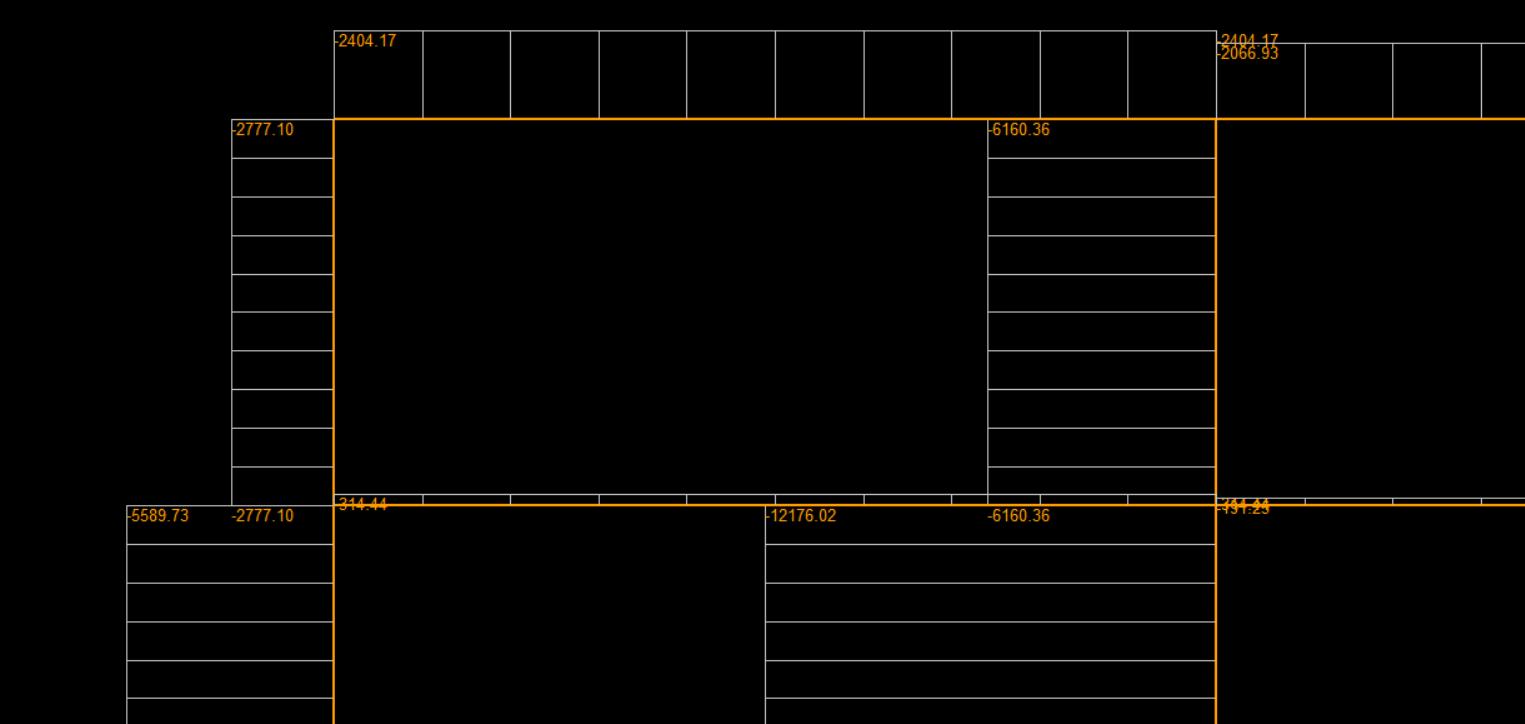

Paso 4: Al apretar la T obtengo el juego de fuerzas cortantes en todos los elementos estructurales
Puedo aumentar la escala apretando combinados:

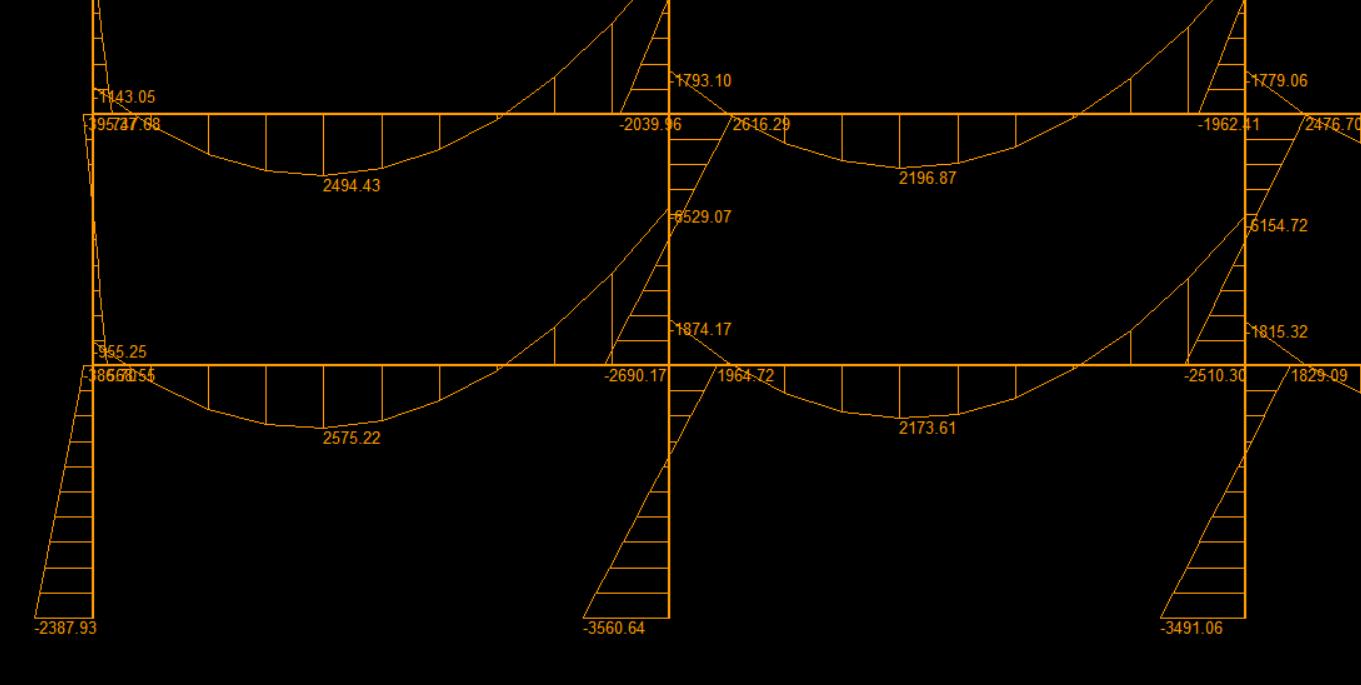

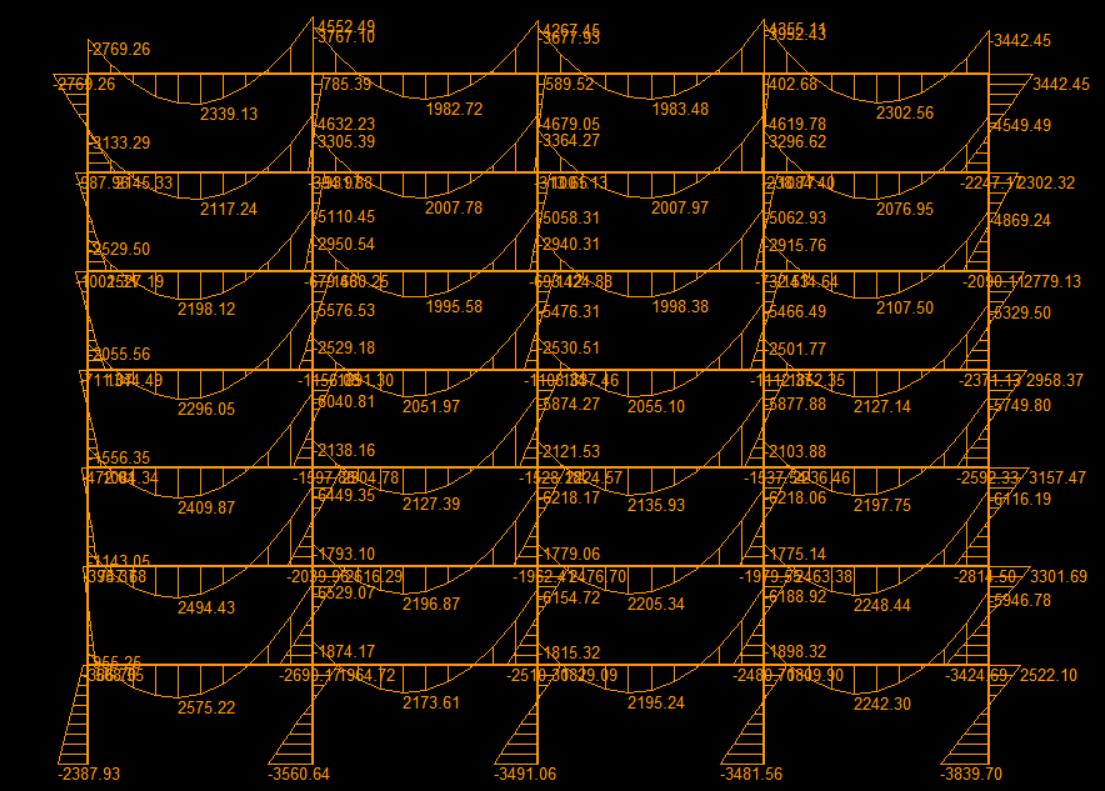

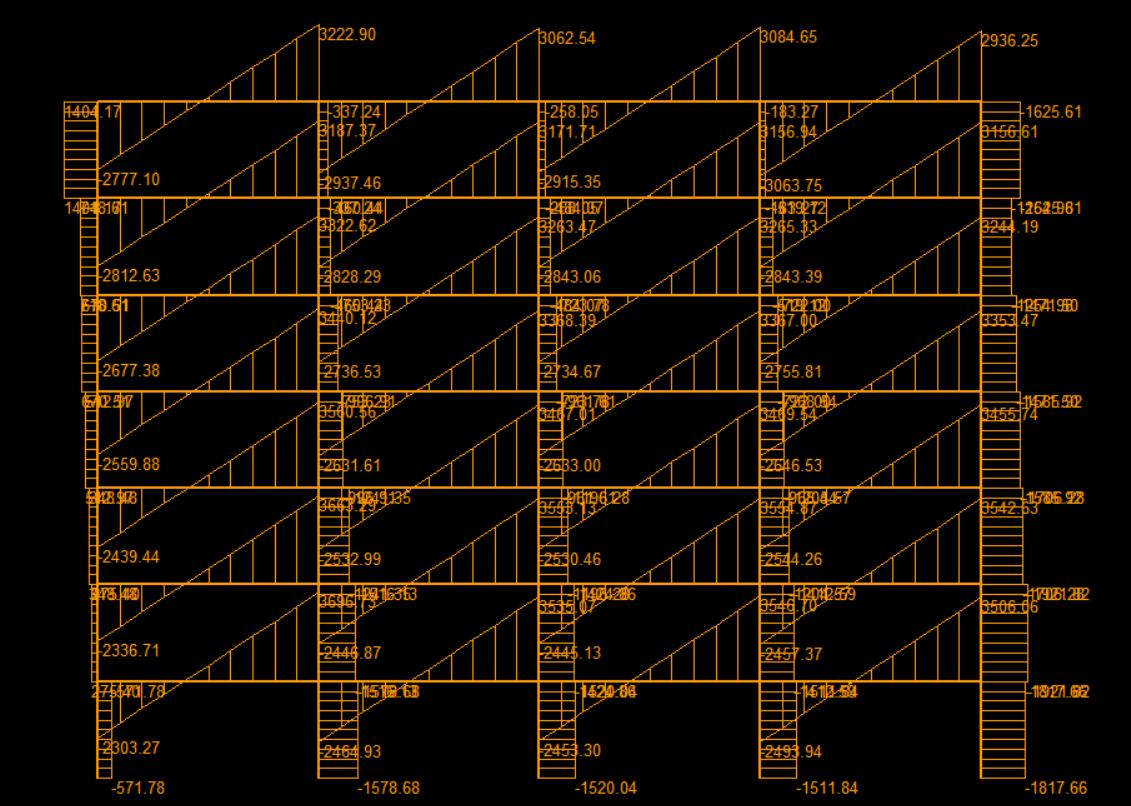

Paso 5: Al apretar la M obtengo el juego de Momentos en todos los elementos estructurales
Puedo aumentar la escala apretando combinados:

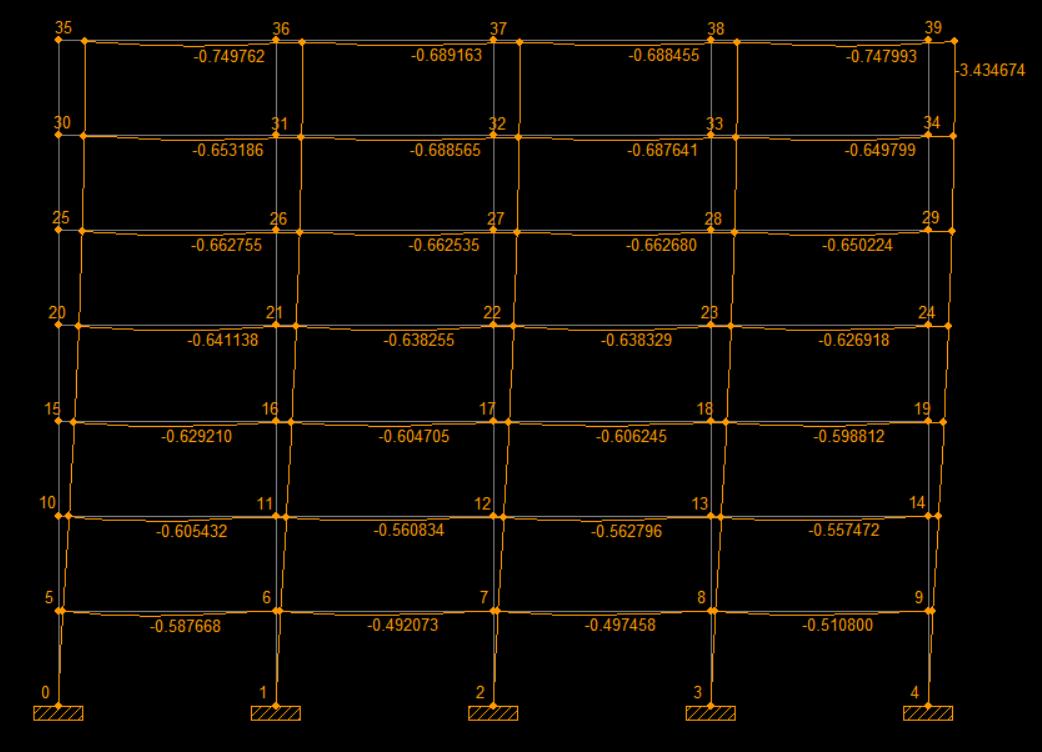

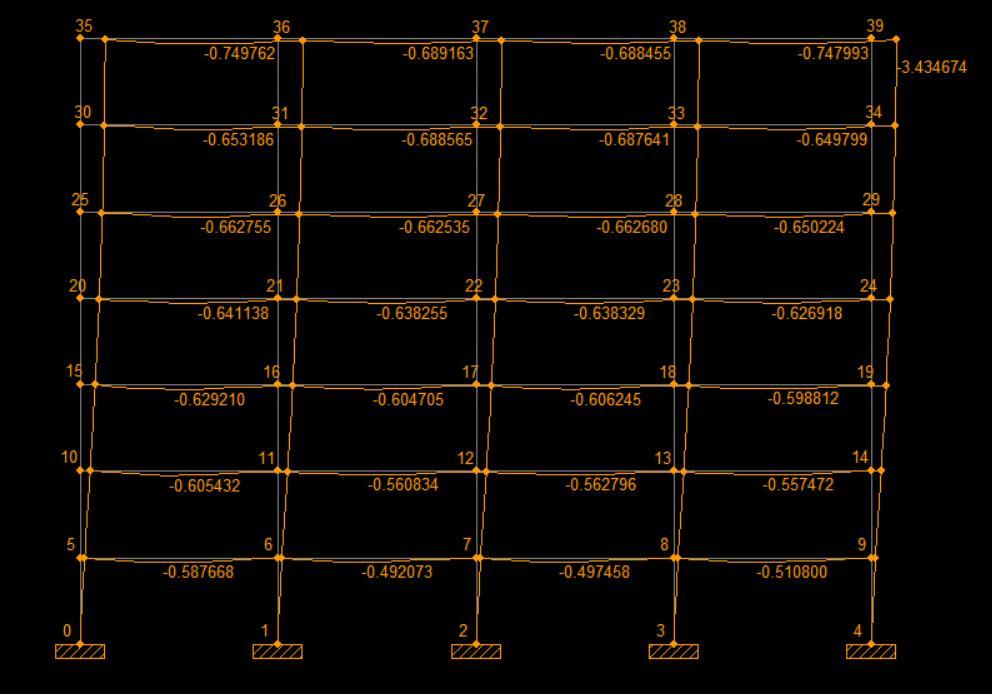

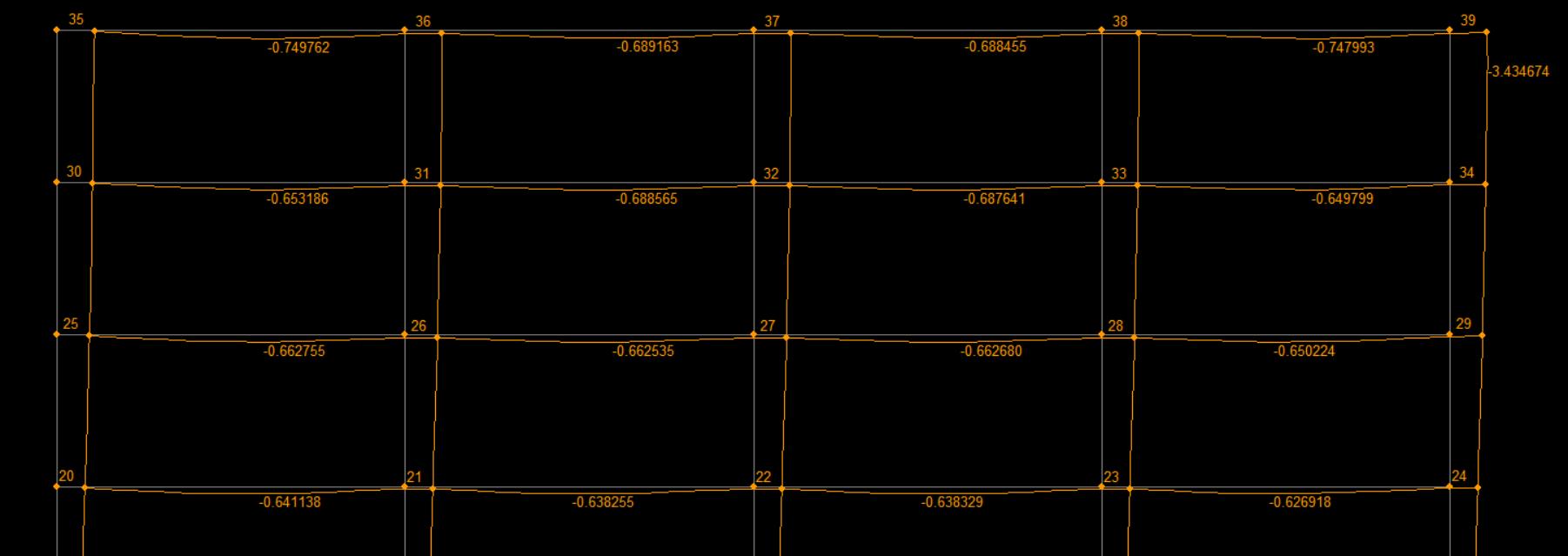

Paso 6: Al apretar la Δ obtengo el juego de Deflexiones en todos los elementos estructurales
Puedo aumentar la escala apretando combinados:

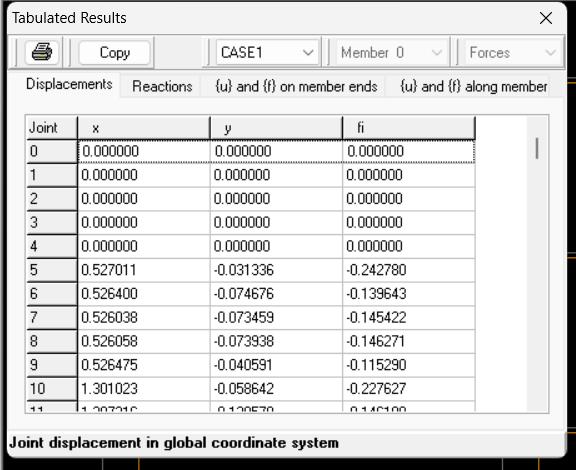

Paso 7: Al apretar obtengo el informe completo de todos los efectos producidos en la estructura en el marco de 4 luces.
Para el ejemplo: se ha seleccionado la opción de Desplazamientos de los nudos.
Hoja de trabajo 2
Tipo de edificación: Uso de oficinas
Cantidad de niveles: 7
Longitud de las vigas a centros: 8m
Altura del entrepiso: 3.50 m
Carga horizontal (sísmica): 1000
Carga gravitacional (uniformemente distribuida: 750
Cantidad de luces: 4 sentido corto
Cantidad de luces: 6 sentido largo
Se pide hacer una simulación estática en el sentido corto completa dadas esas condiciones de cargas y tipología estructural.
Obtenga en qué vigas y nudos se producen las peores condiciones.
Opción Multi-Storey frame introduciendo los datos adjuntos:
