INTERPRETACIÓN DE PLANOS ESTRUCTURALES.

ESPECIFICACIONES TÉCNICAS EN PLANOS. DETALLADO.

Modelos estructurales a través del dibujo y las especificaciones técnicas.

Profesor de Sistemas Estructurales en la Facultad de Arquitectura de la Universidad Rafael Landívar.

Ing. Luis Stolz MA

HOJA

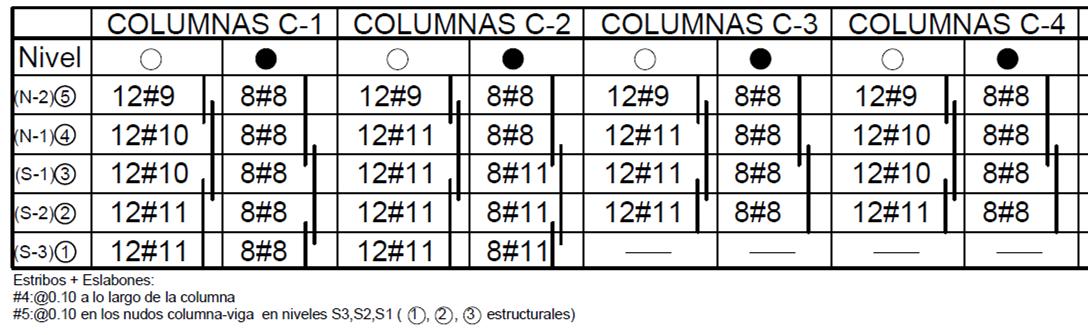

COLUMNAS

Diseñador 4

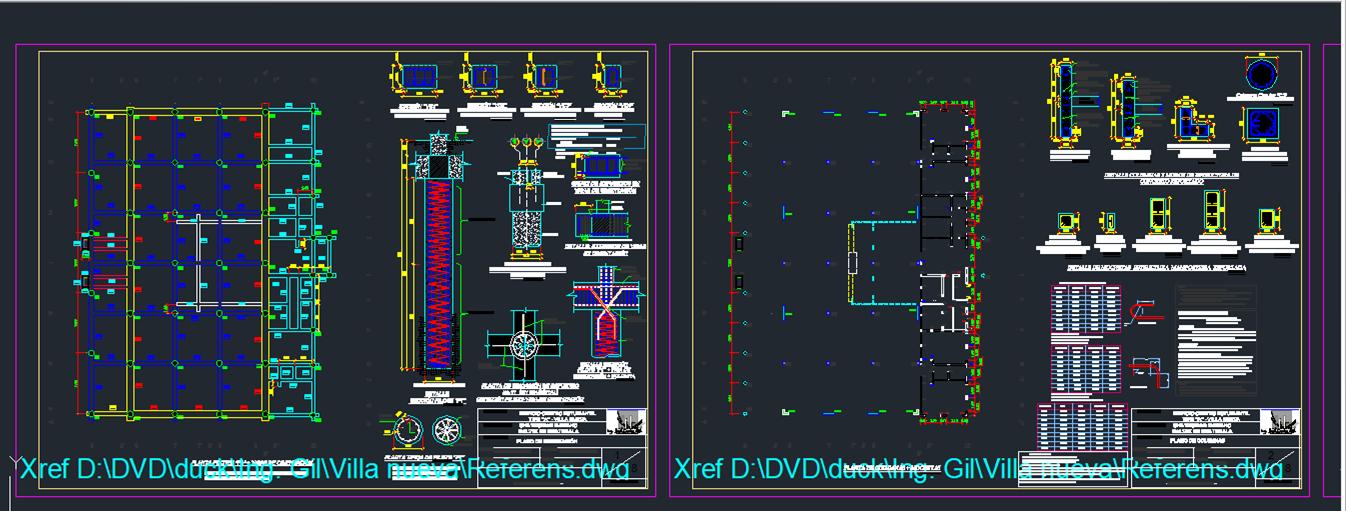

VISTA DESDE EL AUTOCAD Diseñador 4

Diseñador 4

Listado de planos estructurales

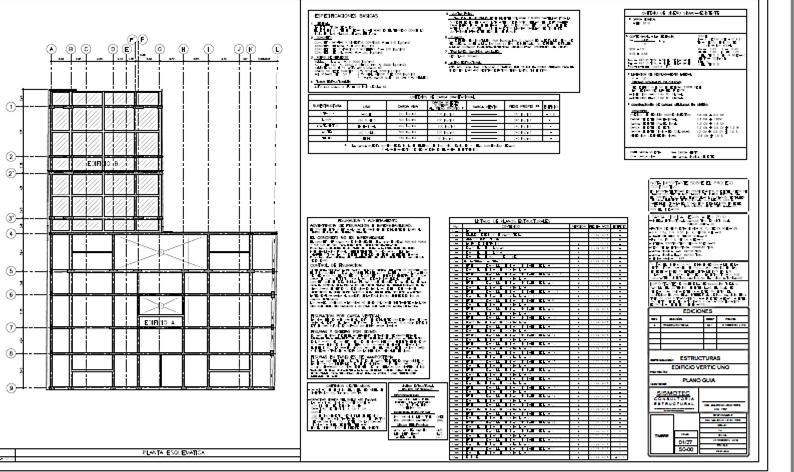

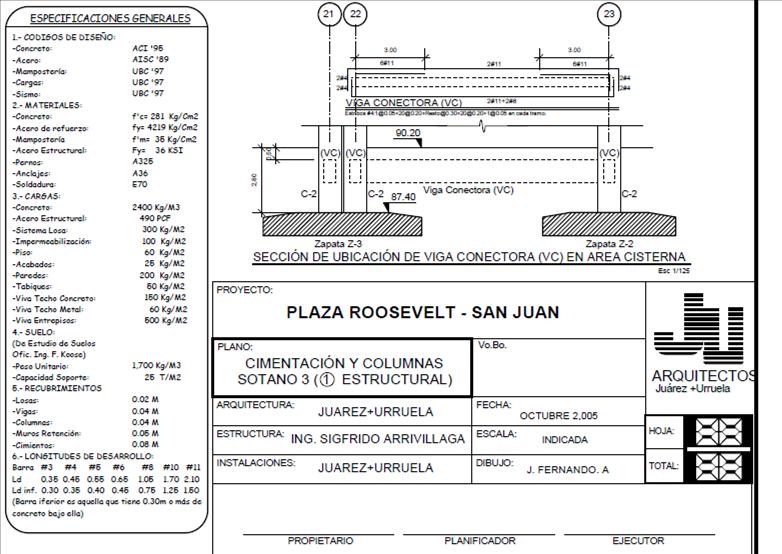

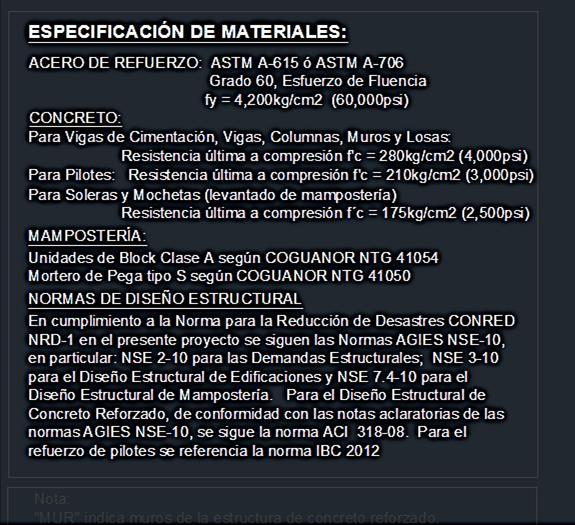

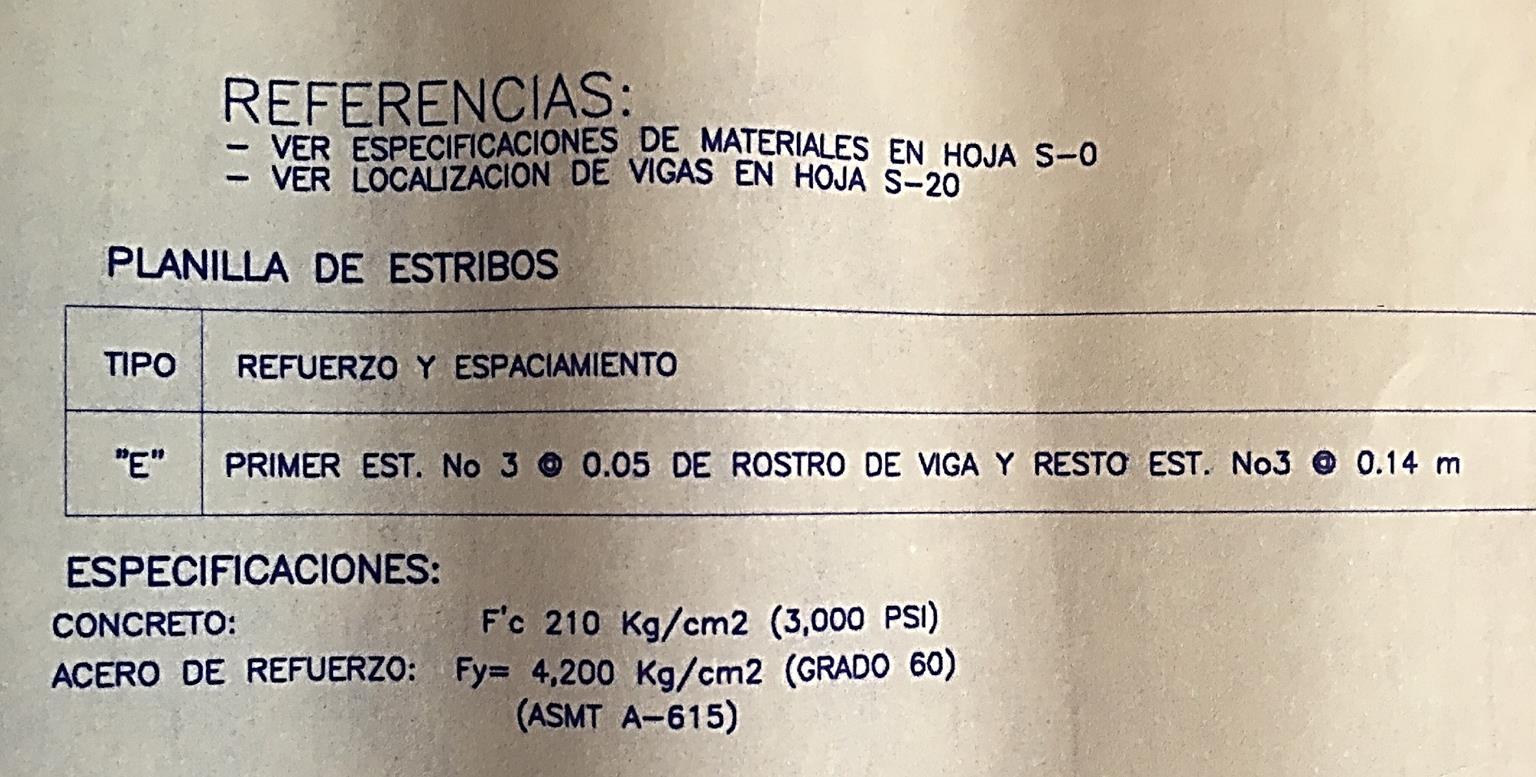

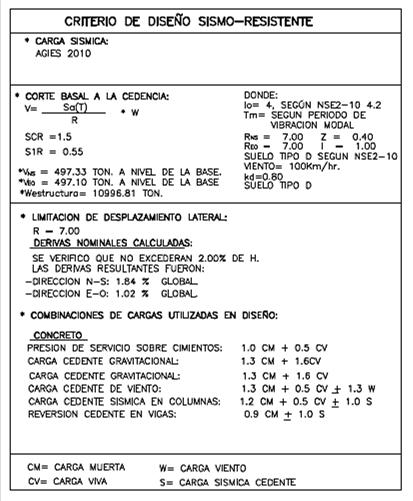

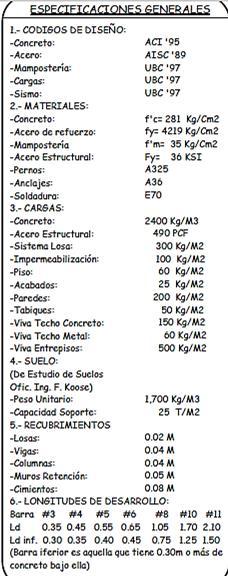

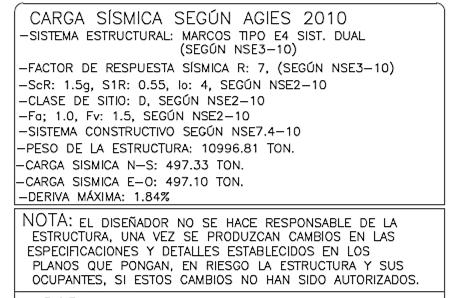

CAJETÍN Y CUADRO DE ESPECIFICACIONES

TÉCNICAS

Diseñador 1

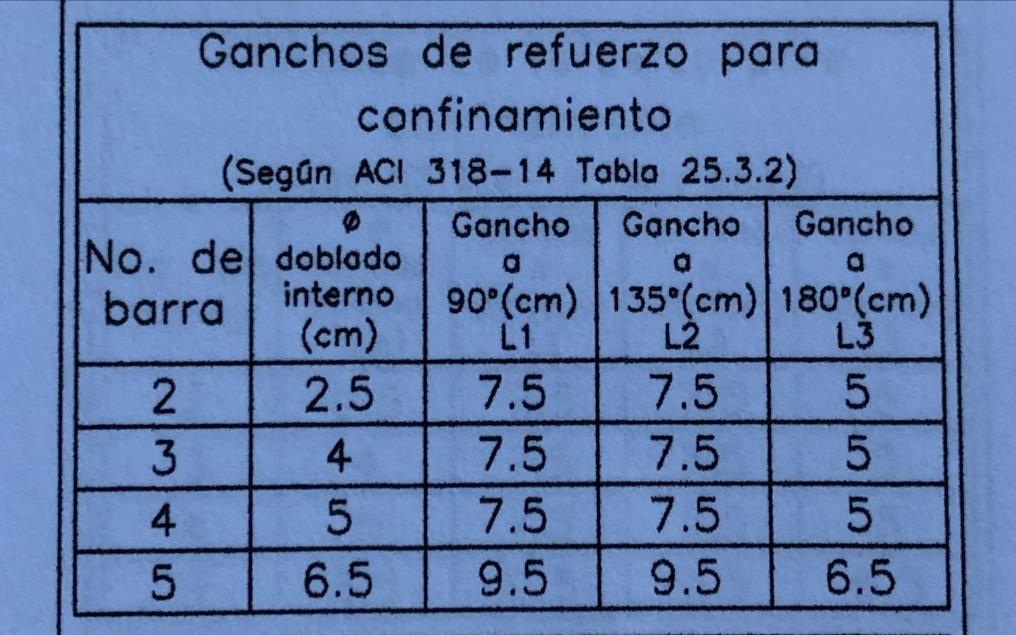

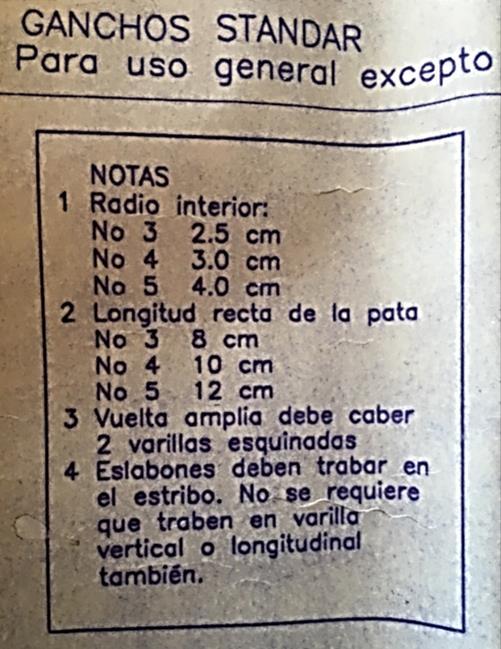

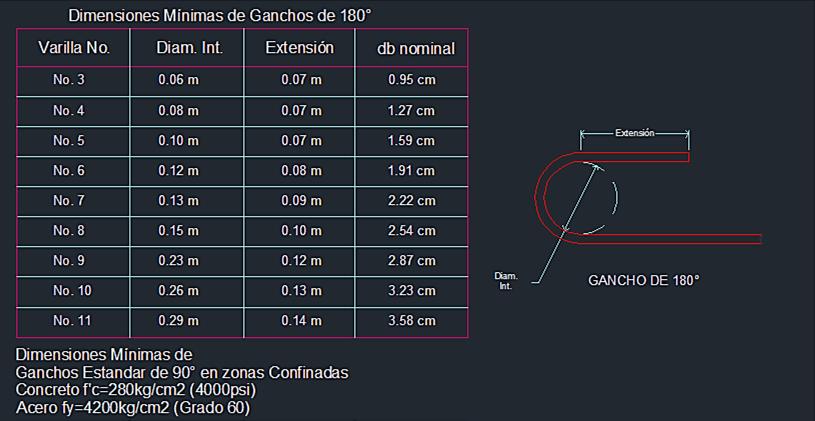

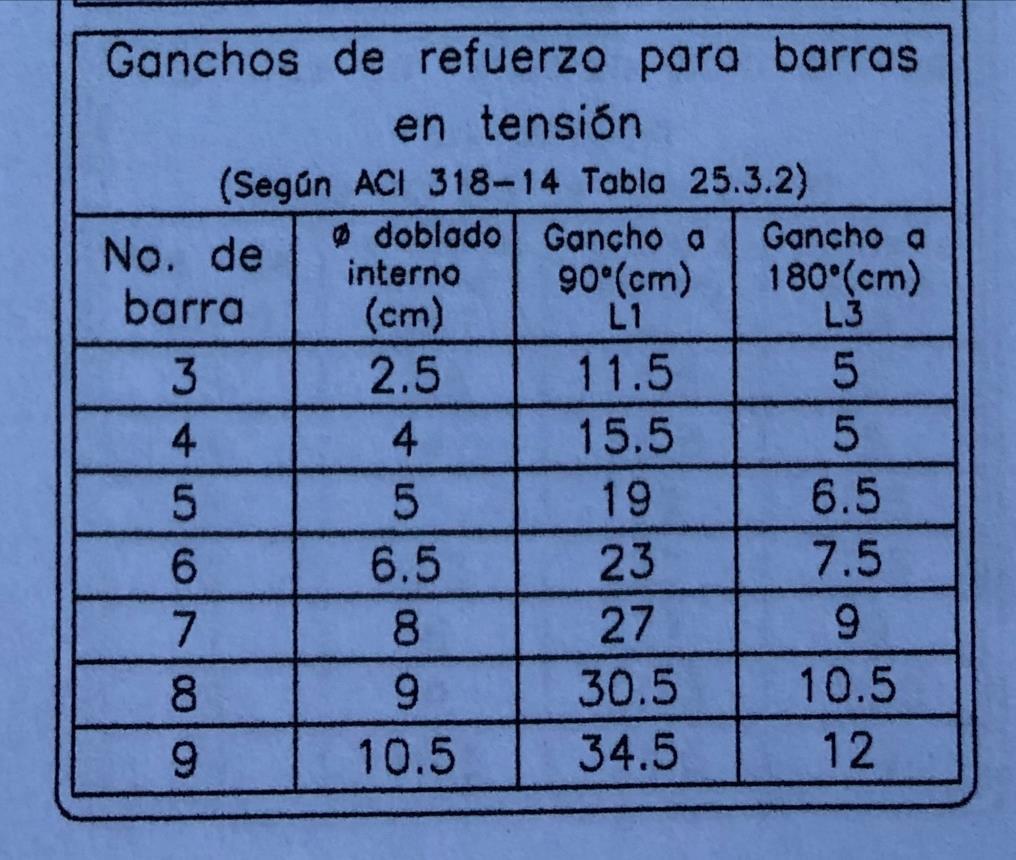

ESTRIBOS 2

Diseñador 1

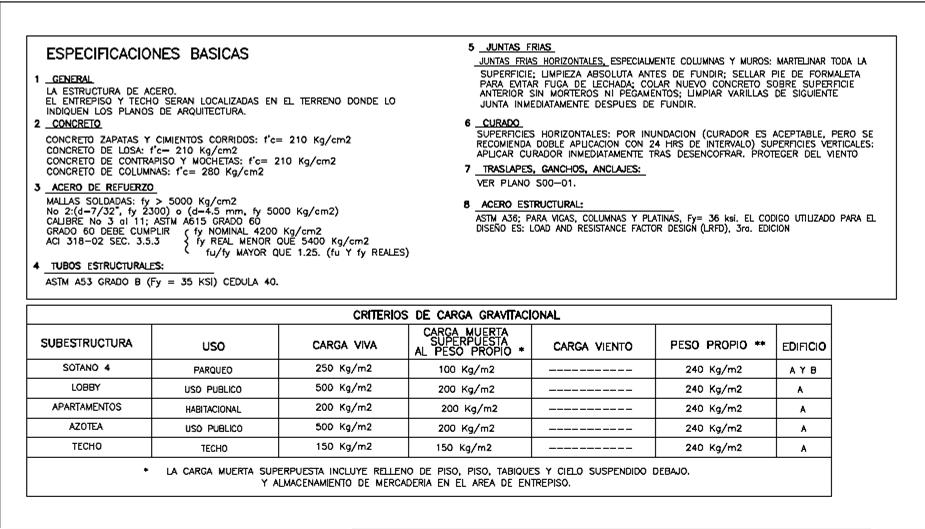

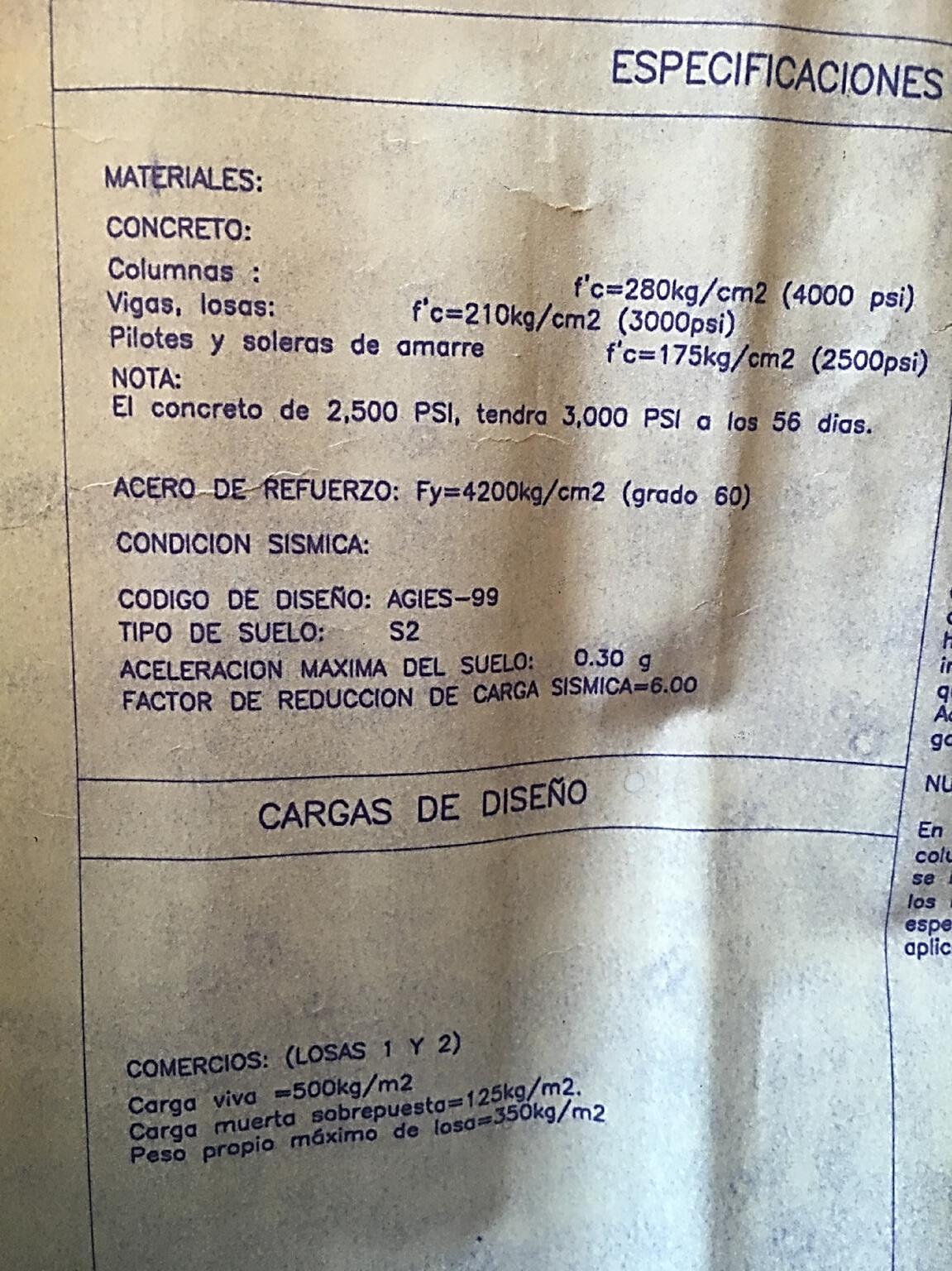

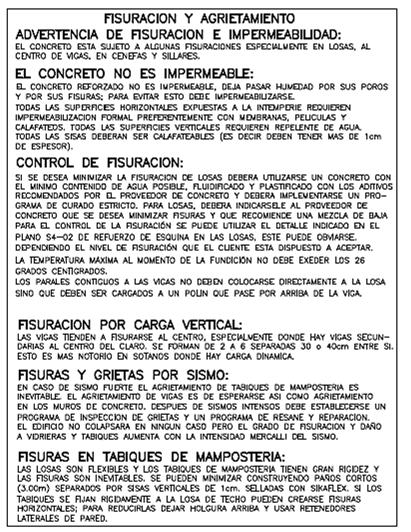

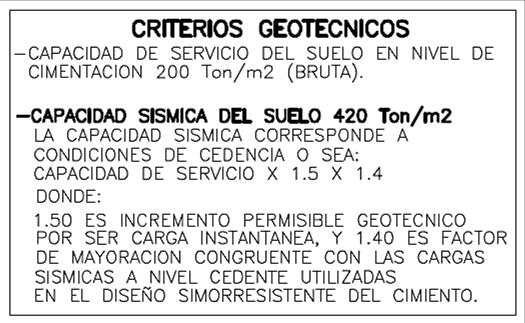

ESPECIFICACIONES TÉCNICAS: OTRO DISEÑADOR 2

ESPECIFICACIONES TÉCNICAS: OTRO DISEÑADOR 2

Diseñador 3

LA PLENARIA HACE SUS OBSERVACIONES

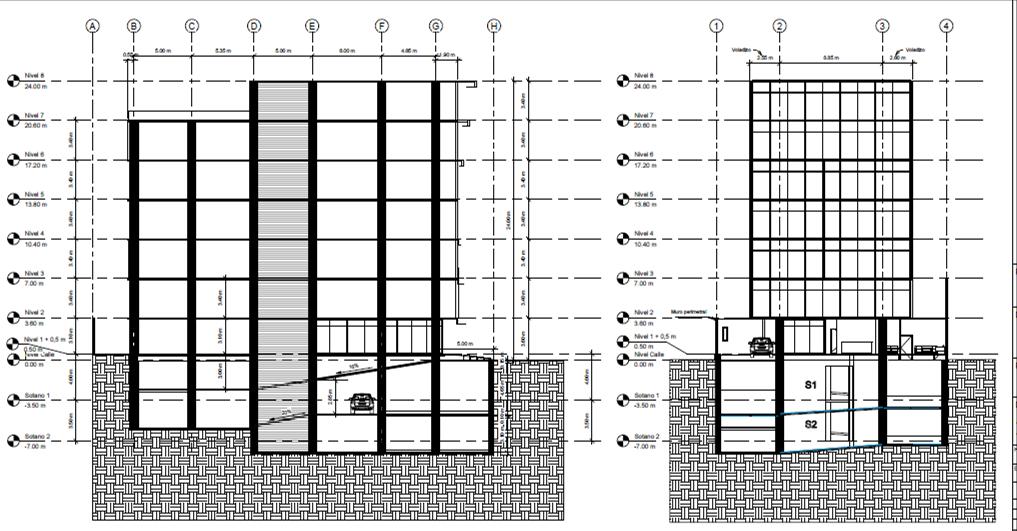

JUEGO DE PLANOS PLANTAS, ELEVACIONES Y CORTES: LONGITUDINAL Y TRANSVERSAL

DIBUJO TÉCNICO GENERAL

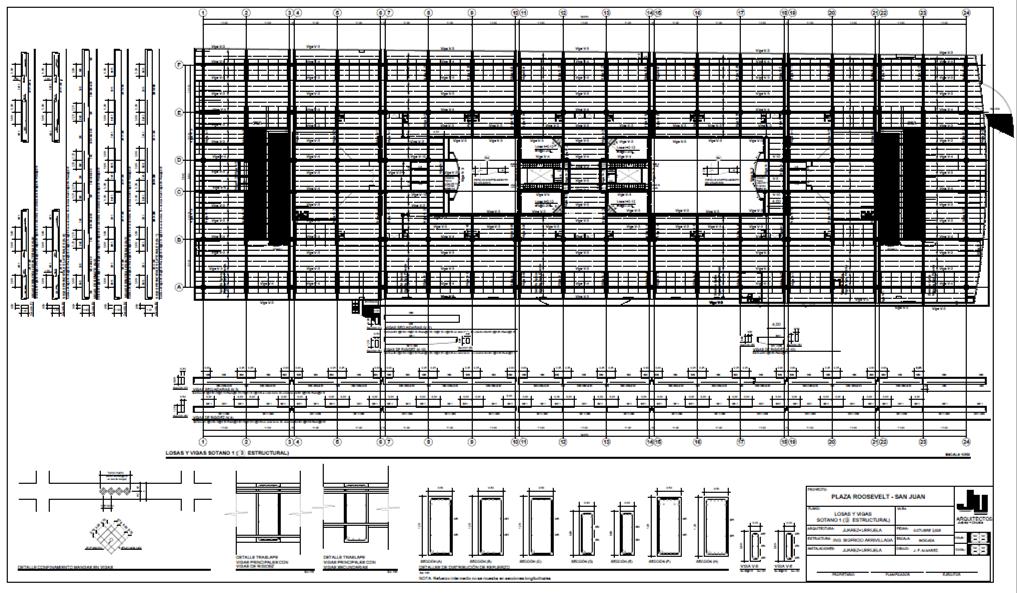

PLANTAS Y DETALLES

ESTRUCTURALES

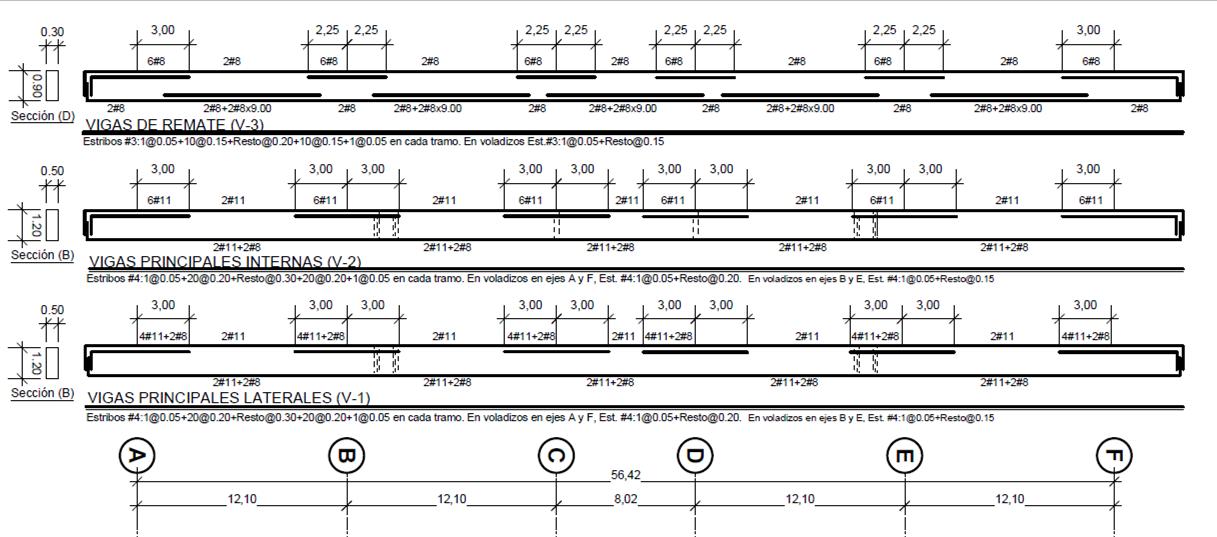

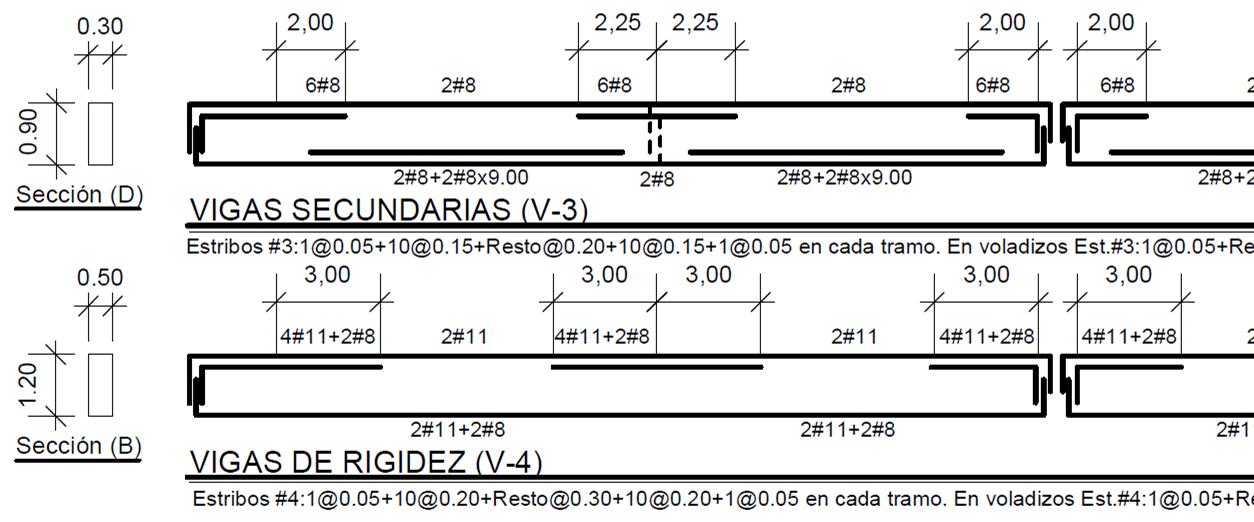

VIGAS EN SENTIDO LONGITUDINAL: ACERO

SUPERIOR (CORRIDO) – BASTONES TENSIÓNSECCIONES

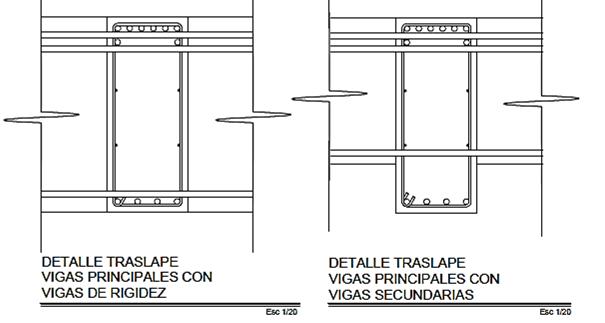

DETALLES ESTRUCTURALES ESPECÍFICOS DE VIGAS: ARMADOS LONGITUDINALES – ESTRIBOS - ¿QUIÉN CARGA A

QUIÉN?

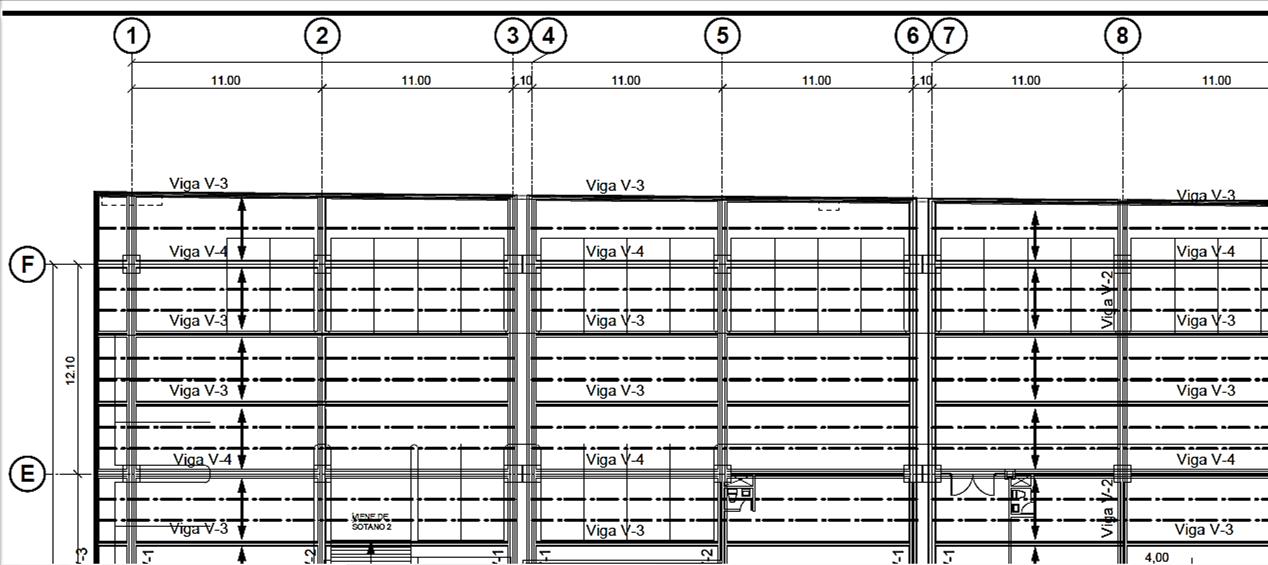

VIGAS EN UN NIVEL

DETERMINADO

NOMENCLATURA DE EJES

CALIDADES DE LÍNEA Y NORMATIVA DE DIBUJO. ACOTADOS

VIGAS NUMERADAS O “NOMBRADAS” EN BASE AL DISEÑO

RESPECTIVO: SIN SATURAR EL DIBUJO

BASTONES

ACERO CORRIDO

ESTRIBOS: INDICADOS SIN SATURAR EL DIBUJO DE VIGAS

VS1 = 0.45m x 0.25m VS1 = 0.45m x 0.25m VS1 = 0.45m x 0.25m

= 0.45m x 0.25m

= 0.45m x 0.25m

4.85 m VP1 = 0.45m x 0.25m

Columna C1

Columna C2

Columna C3

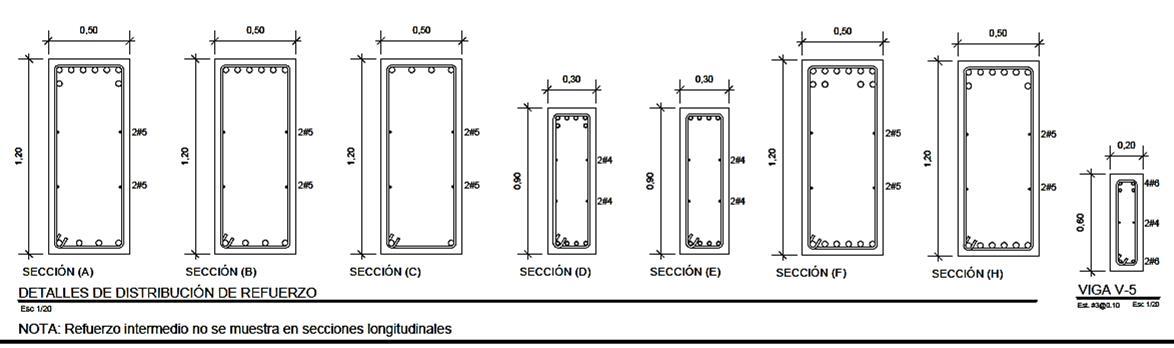

Secciones transversales con refuerzo

central para vigas muy peraltadas

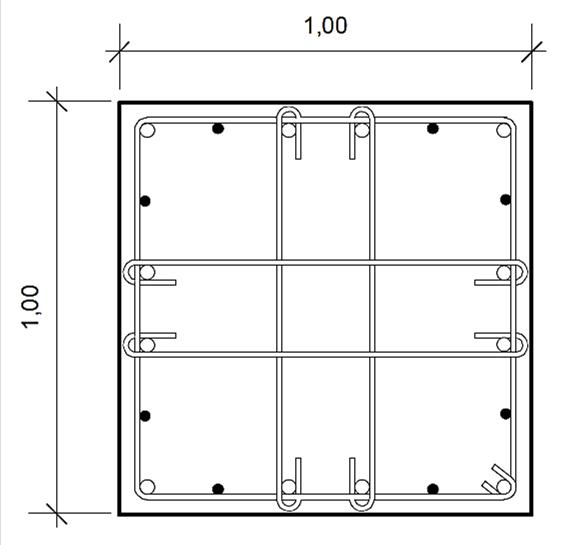

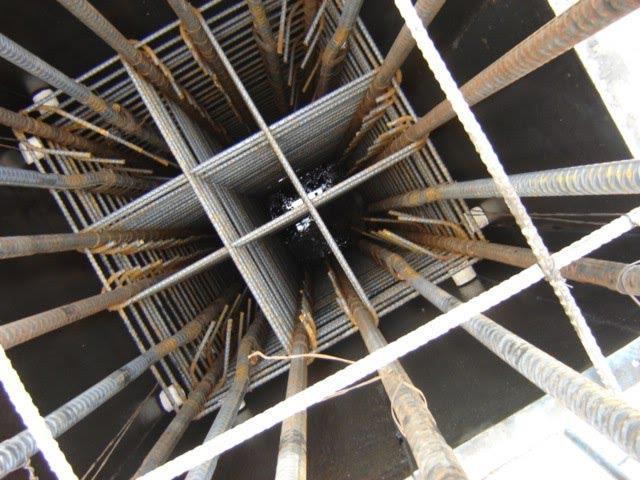

DETALLE DE COLUMNAS Y SU

DISPOSICIÓN AL IR SUBIENDO DE NIVEL (FUERA DE LOS ALCANCES DEL CURSO)

DISPOSICIÓN DE LOS ESTRIBOS

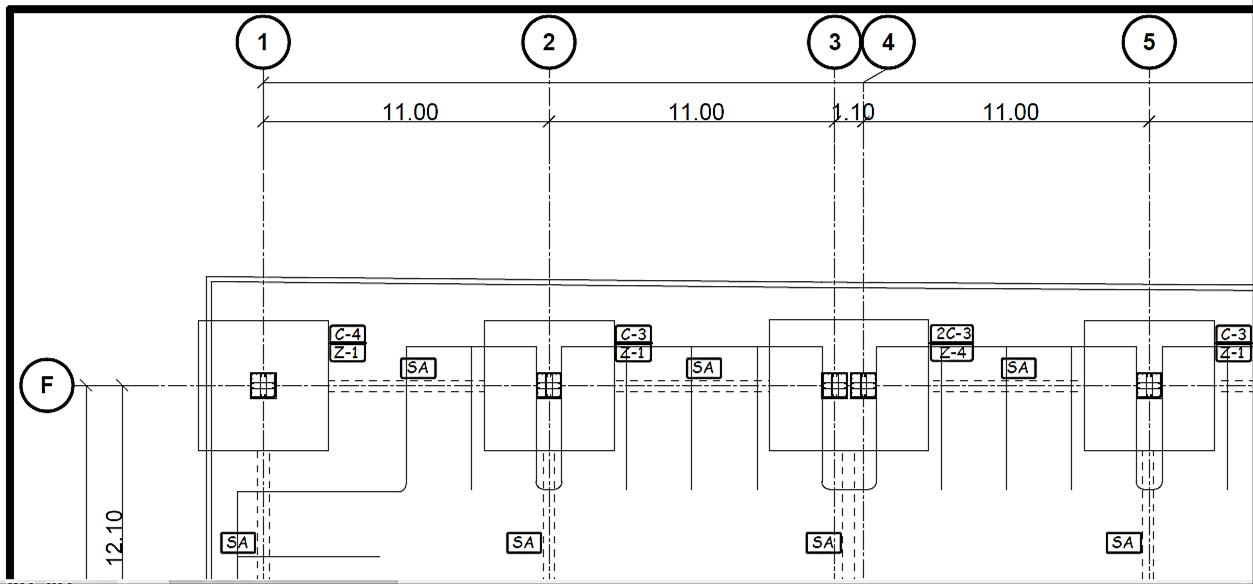

NOMENCLATURA DE EJES

CALIDADES DE LÍNEA Y NORMATIVA

DE DIBUJO. ACOTADOS

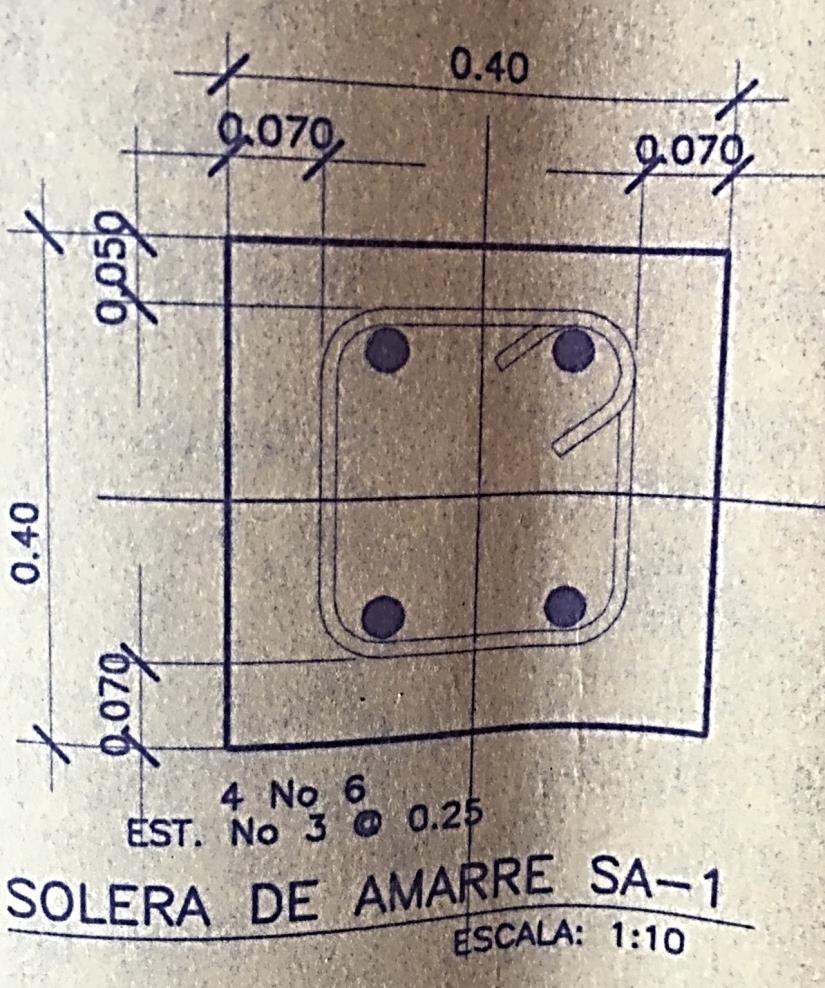

COLUMNAS, ZAPATAS Y VIGAS DE AMARRE NUMERADAS O “NOMBRADAS” EN BASE AL DISEÑO ESTRUCTURAL RESPECTIVO

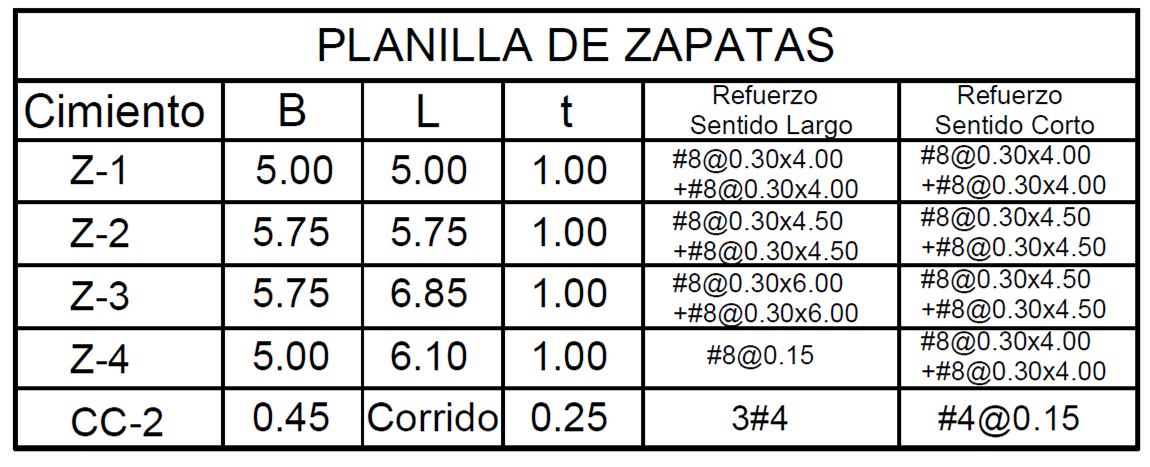

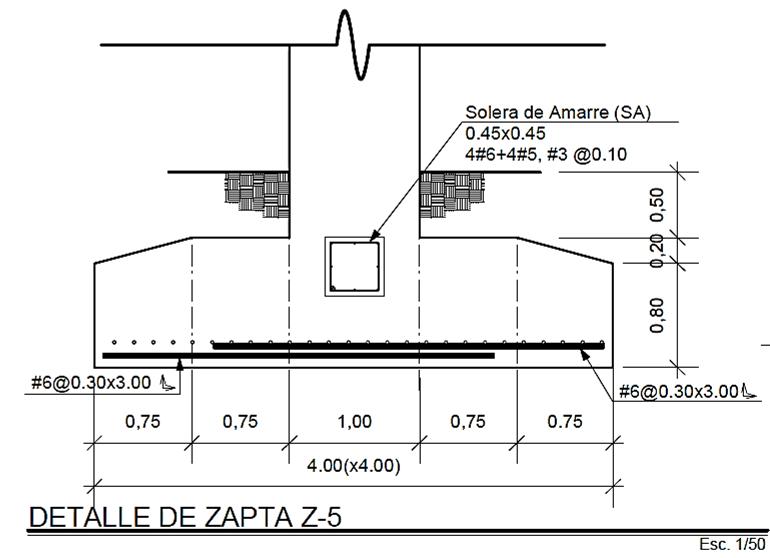

DETALLE DE ZAPATAS Y DISPOSICIÓN

DEL ACERO DE REFUERZO

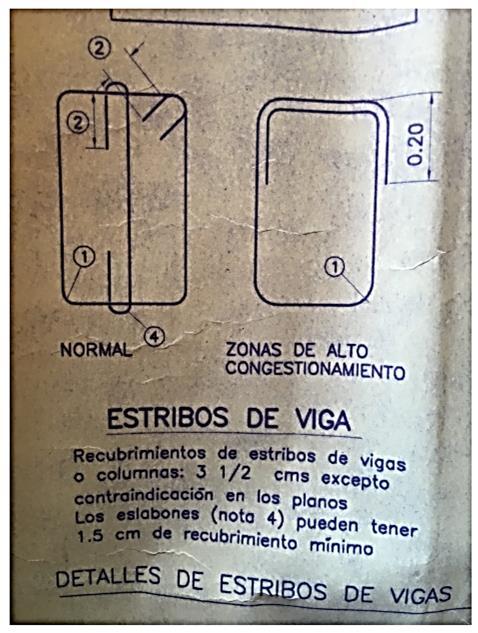

ESTRIBOS 2

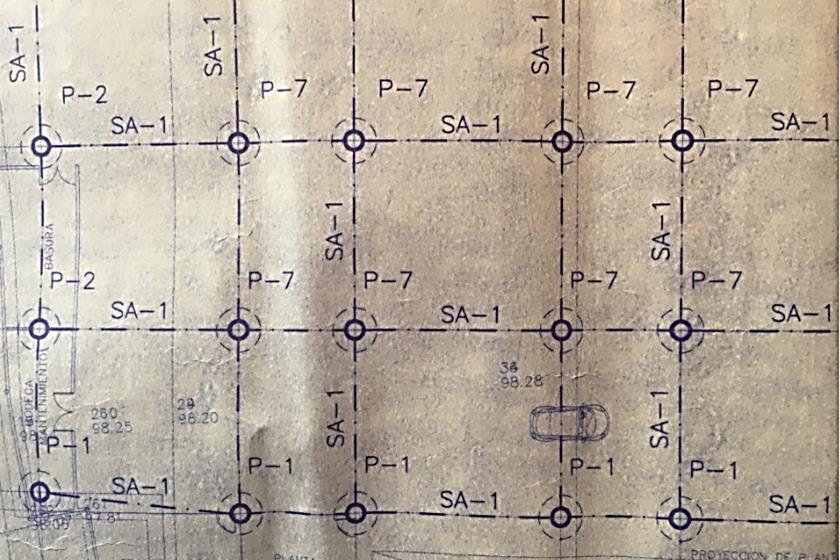

PILOTES Tema especial

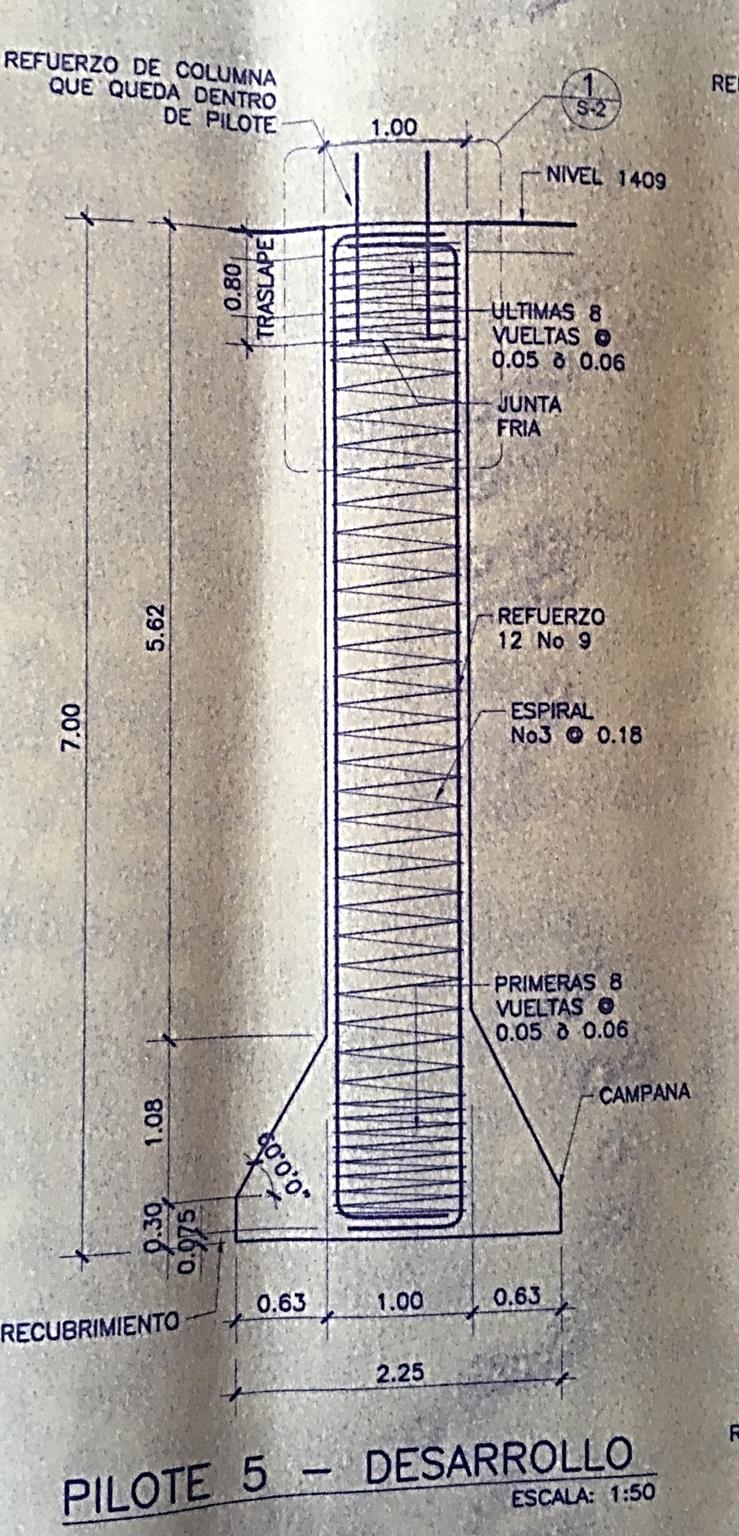

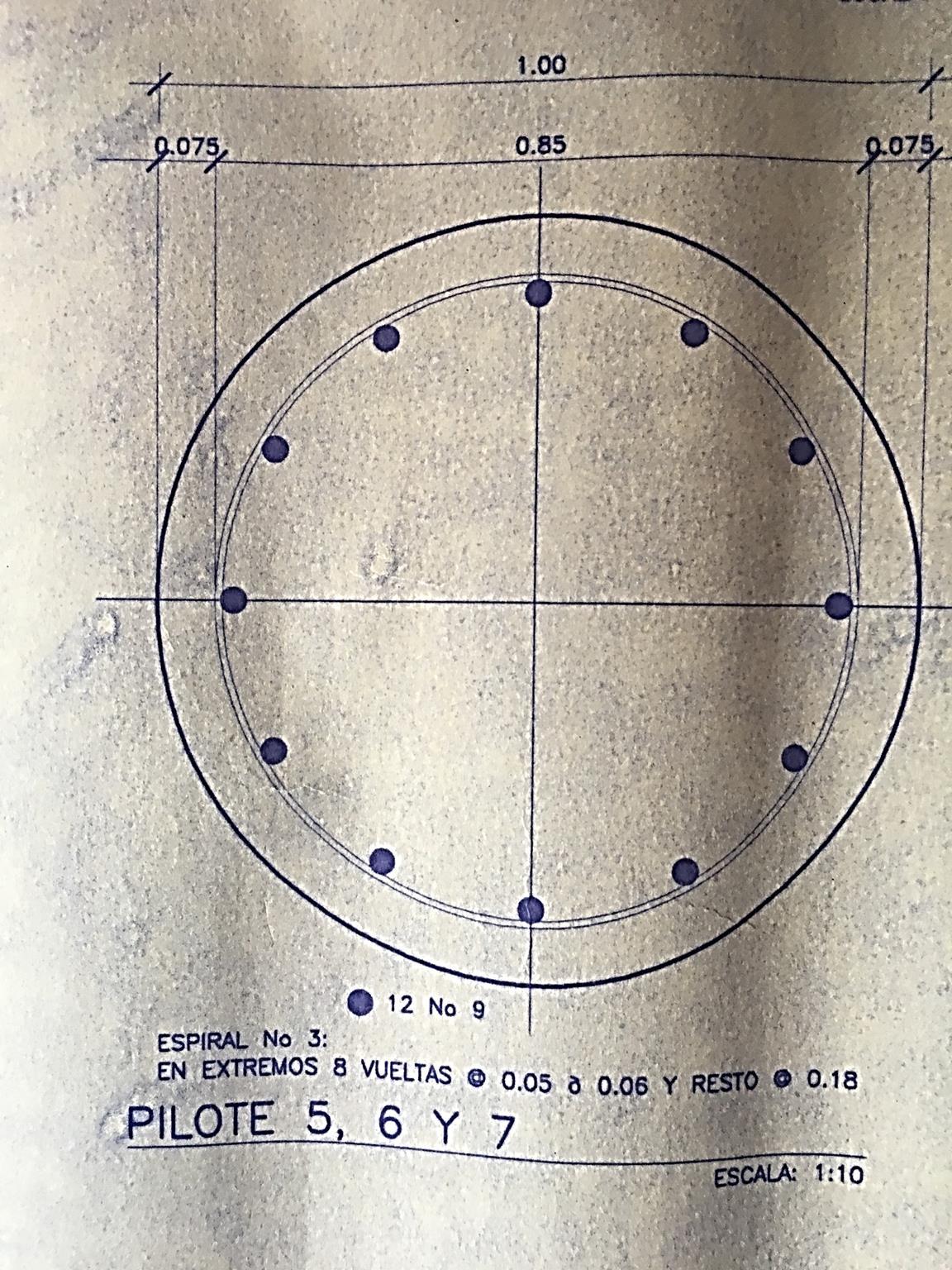

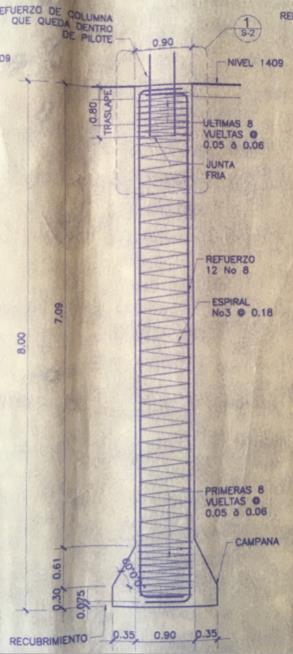

DETALLE DE PILOTES

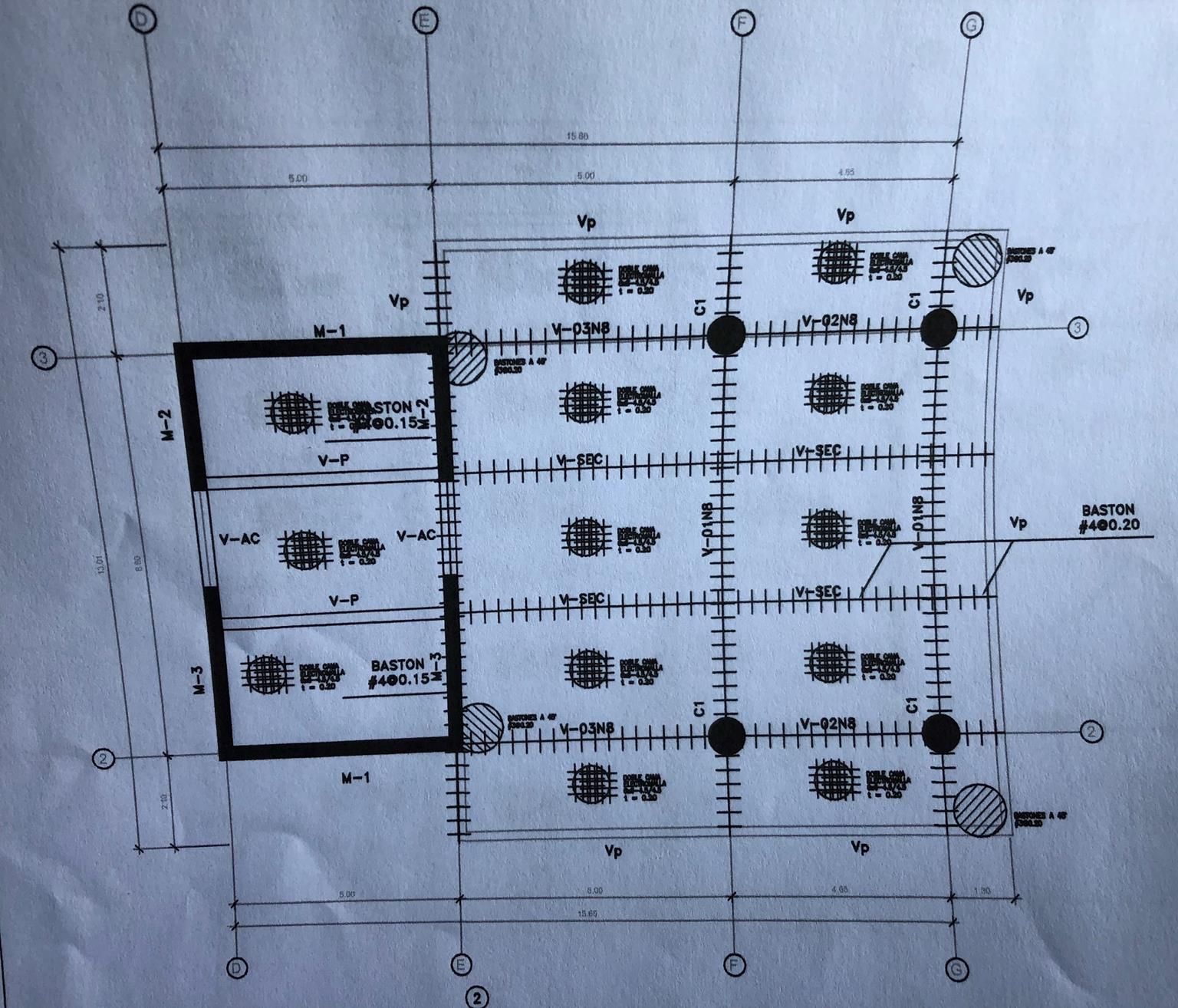

COSAS QUE PARECEN ESTAR

BIEN, PERO NO ESTÁN BIEN.

EL CASO DE LOS PLANOS “PARA CONSTRUCCIÓN”

1. La escala: se pierden los detalles

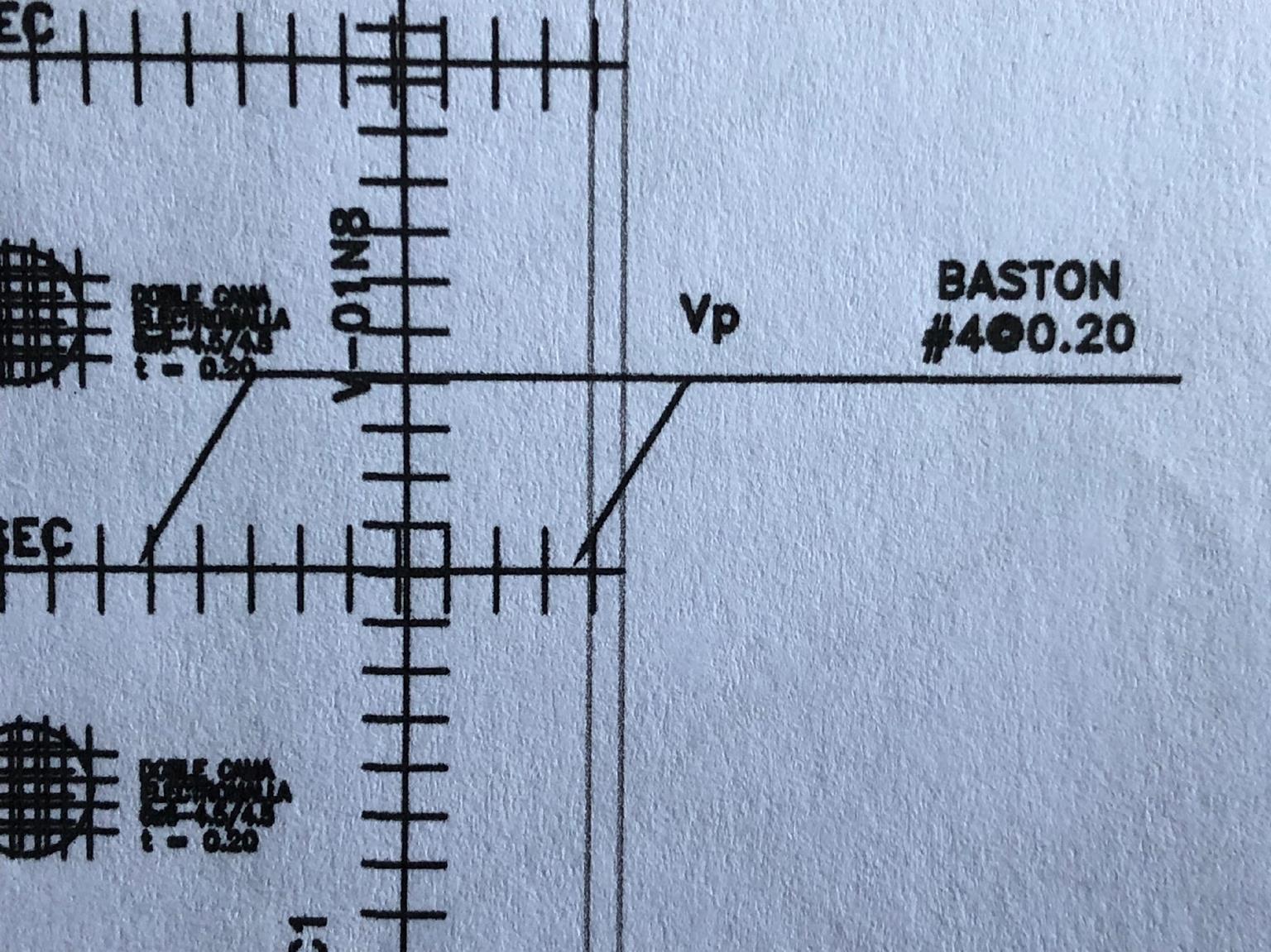

2. Errores en la normativa: nombre de vigas sobre los bastones.

3. El acero de la losa no se distingue.

1. Una buena, la forma de ilustrar los bastones sobre las vigas.

1. ¿qué vamos a hacer? Aprovechar estas desventajas a nuestro favor y hacer nuestros detalles mejorados.

COSAS QUE PARECEN ESTAR

BIEN, PERO NO ESTÁN BIEN.

EL CASO DE LOS PLANOS “PARA

CONSTRUCCIÓN”

1. La escala: se pierden los detalles

2. Errores en la normativa: nombre de vigas sobre los bastones.

3. El acero de la losa no se distingue.

1. Una buena, la forma de ilustrar los bastones sobre las vigas.

1. ¿qué vamos a hacer? Aprovechar estas desventajas a nuestro favor y hacer nuestros detalles mejorados.

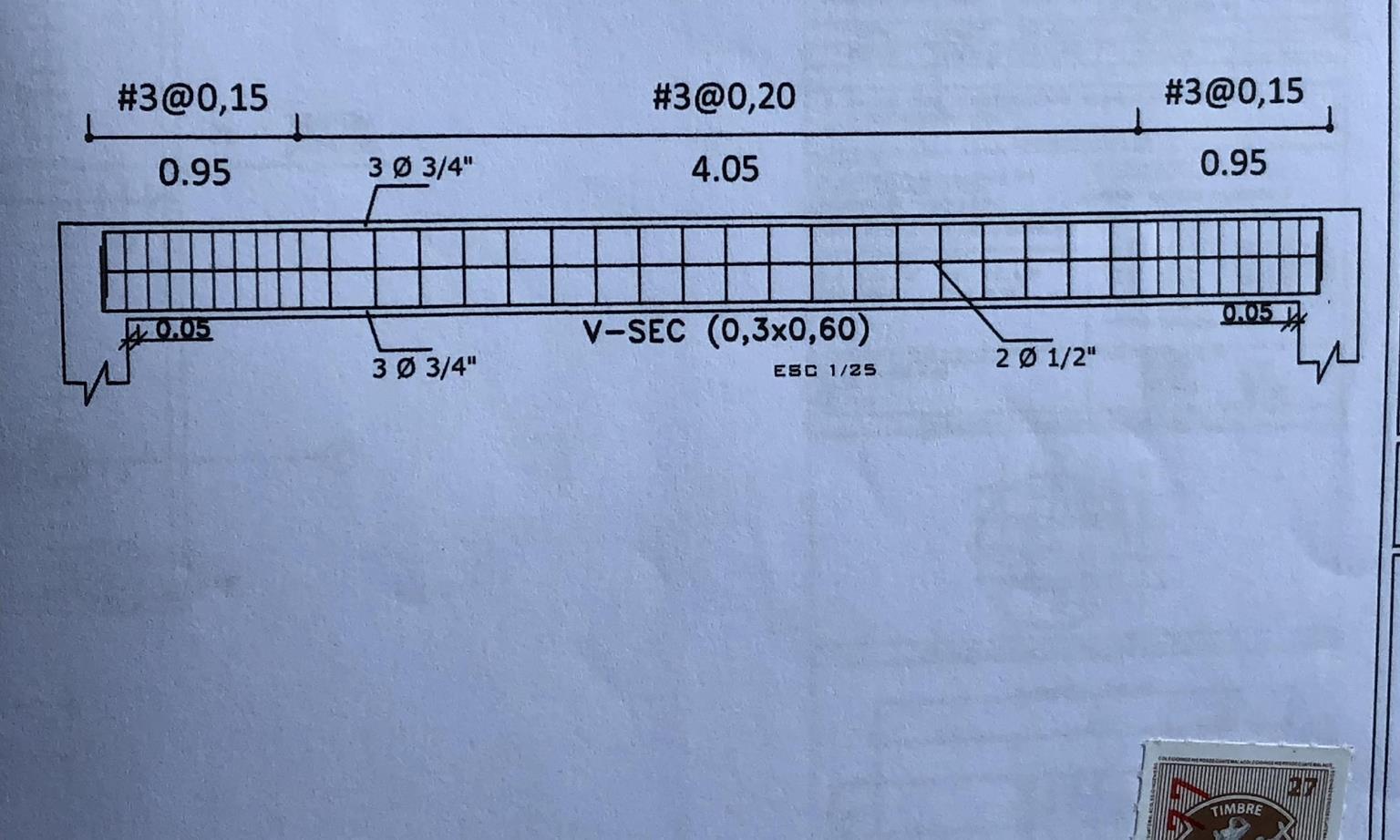

VAMOS A CONSTRUIR UN EJE DETALLADO CON LOS ESTRIBOS YA DIBUJADOS.

DEJAREMOS EL PRIMER ESTRIBO A 2” Ó 5 CENTÍMETROS; 10 ESPACIOS A 15 CENTÍMETROS Y RESTO A 20 CENTÍMETROS.

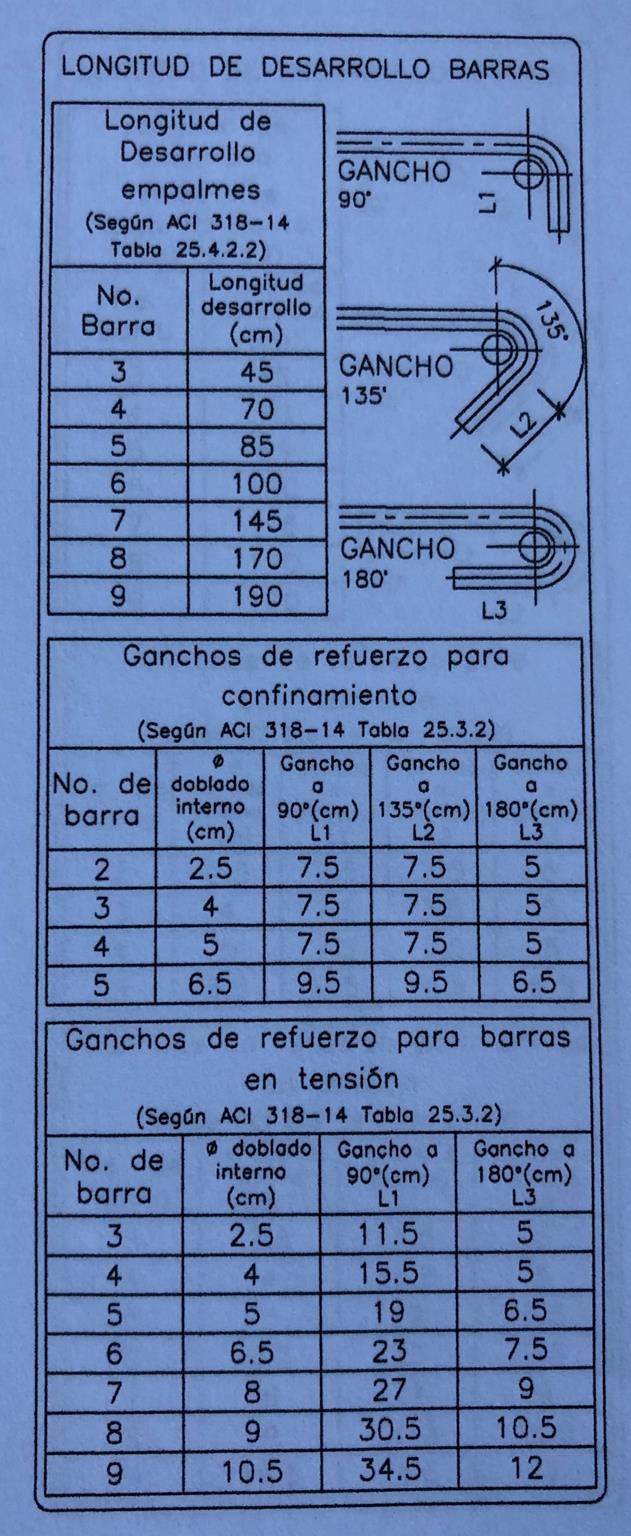

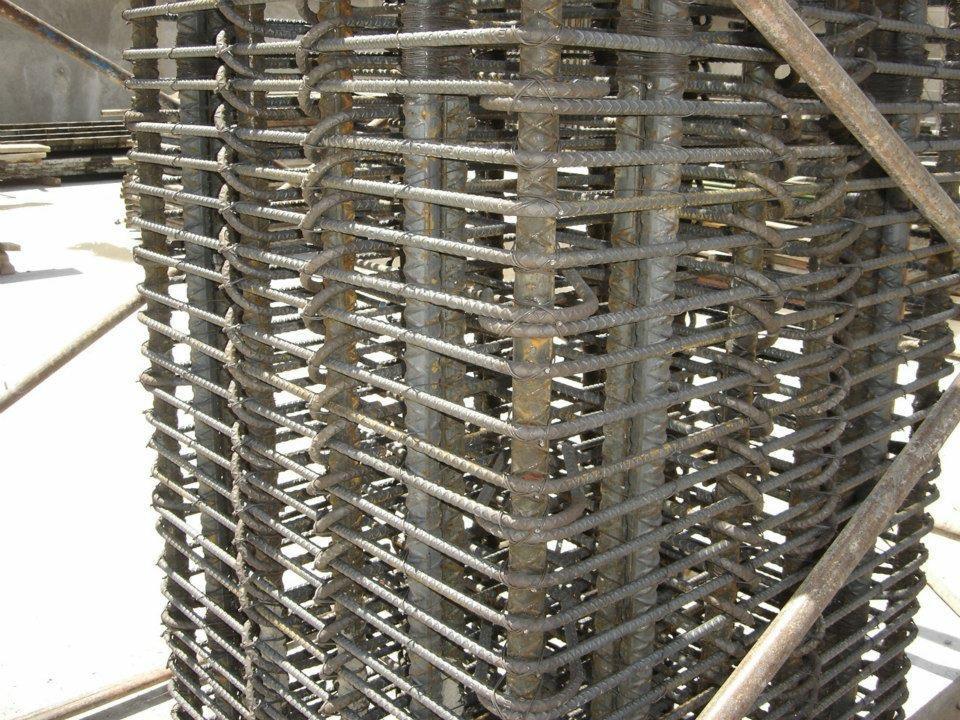

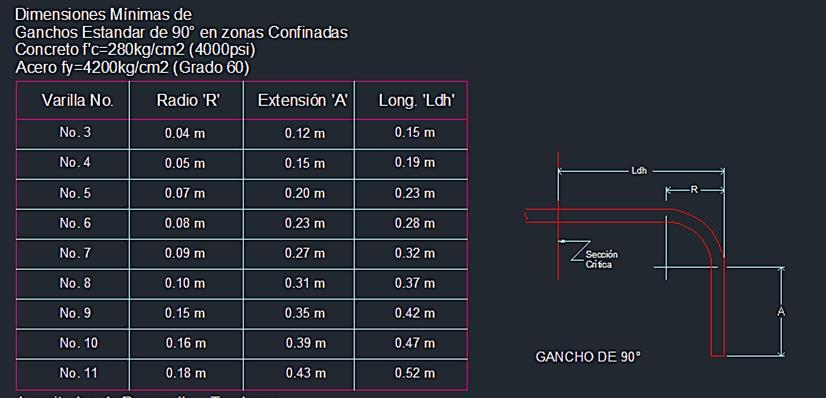

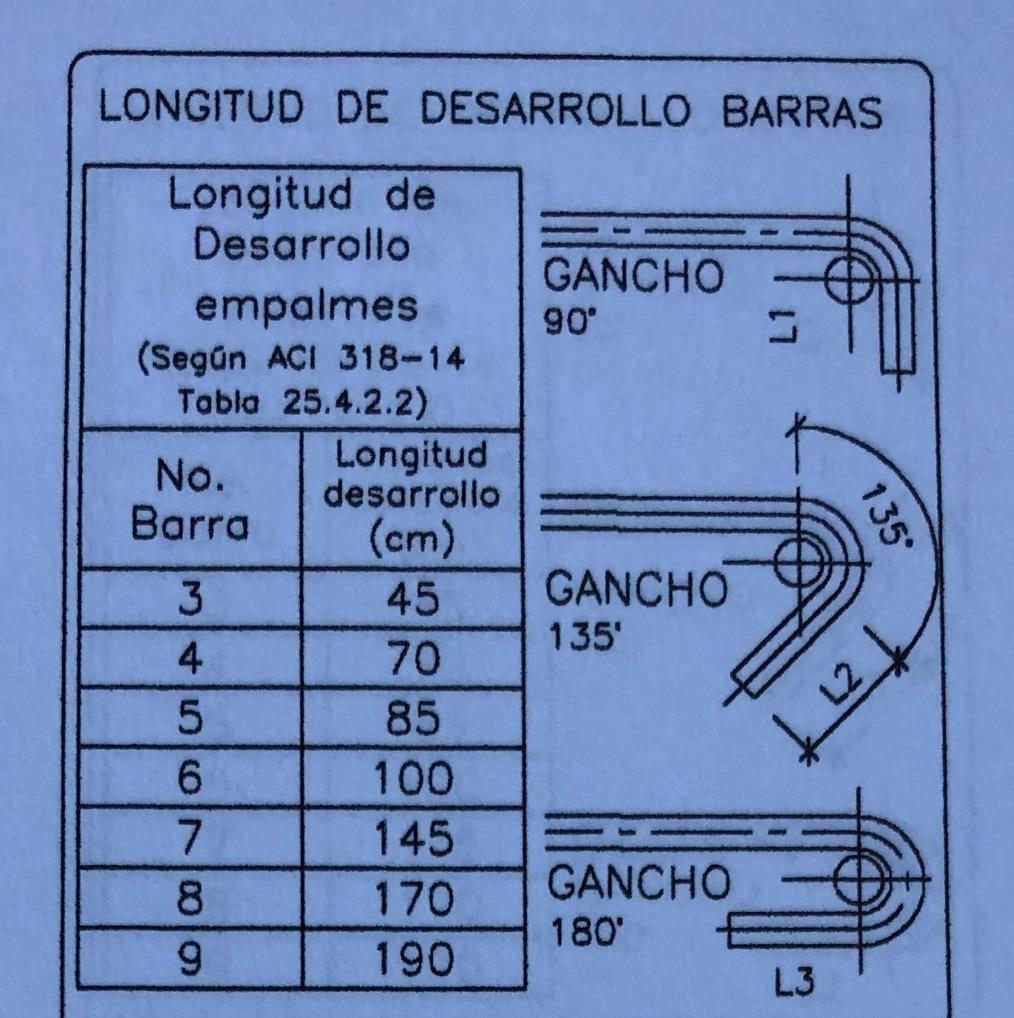

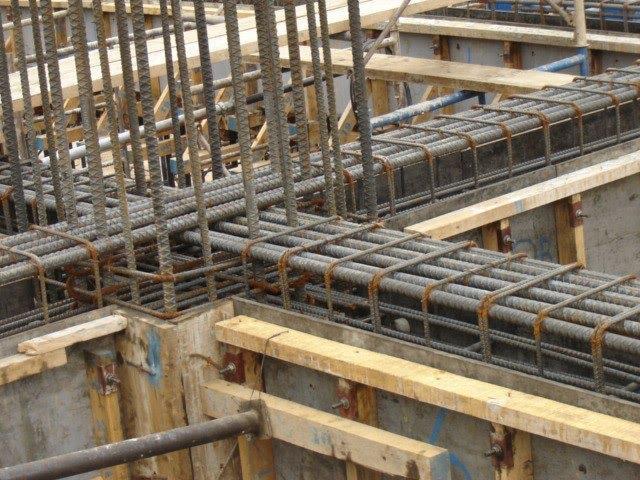

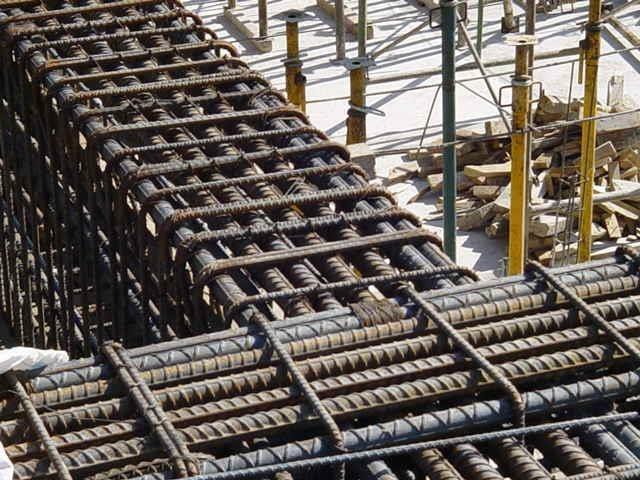

CUIDANDO LOS ERRORES DE ANCLAJE DE VARILLAS EN EL NUDO

.

TOMADO DE BASE EN LINKEDIN
