Estructuras
sismo resistentes: Resumen del contenido del curso
Enero 16 - abril 10
Enero
Febrero: simulaciones
Marzo: Cuantías de acero y predimensionamientos
Abril: Protección sísmica, métodos constructivos y predimensionamiento
AISLAMIENTO SÍSMICO EN LA BASE
Generalidades de los métodos constructivos y control de calidad
(Protección Sísmica parte 2)
Cuaderno didáctico preparado por ing. Luis Stolz. Proyecto supervisado por ing. Stolz 2020- 2021
Estructuras Sismo Resistentes 2025
Sección ing. Stolz Abril 10
Estructuras Sismo Resistentes 2025

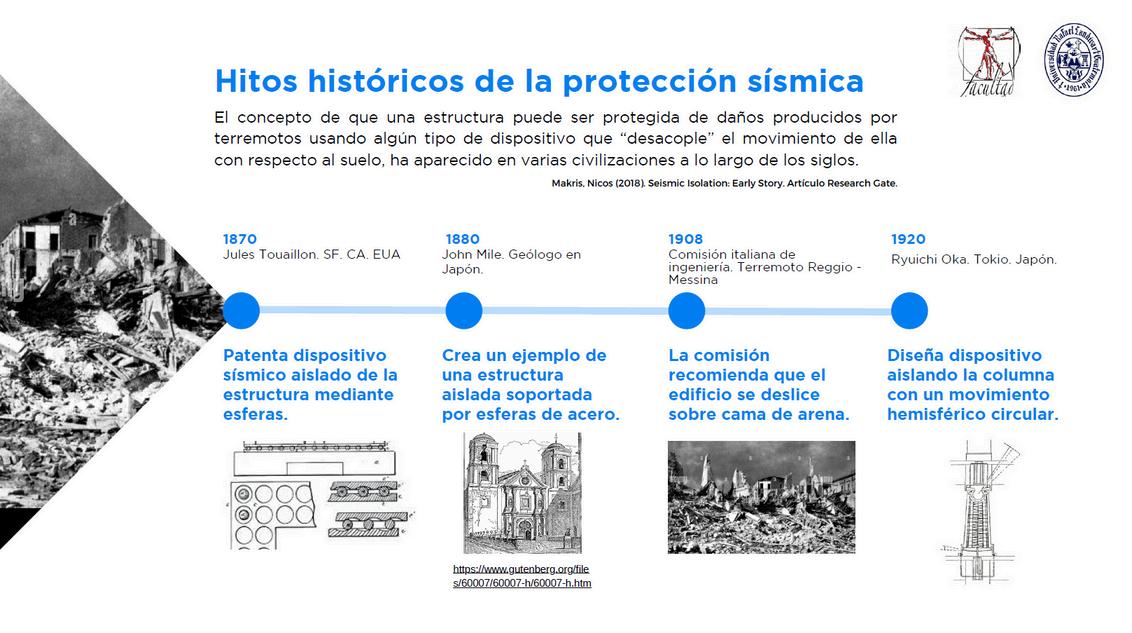

Aislamento Sísmico en la Base (ASB)
El aislamiento sísmico en la base es una técnica que desacopla la superestructura del movimiento del terreno, reduciendo daños en sismos.
Esta implementación es capaz de proteger a una estructura del efecto devastador del impacto sísmico a través de un diseño inicial apropiado o de sus consecuentes modificaciones que hacen que la estructura trabaje de manera separada del suelo (Desacoplada)
Métodos constructivos del ASB
Objetivo
general
Comprender el método constructivo del Aislamiento Sísmico en la Base para una edificación educativa en marcos rígidos de concreto reforzado.
Métodos constructivos del ASB
Objetivos específicos
Explicar los principios fundamentales del la construcción del aislamiento sísmico en la base y su aplicación en edificaciones escolares (Aplicable a otro tipo de edificaciones)
Describir la metodología constructiva de la cimentación y la instalación de aisladores en la base, incluyendo materiales y procedimientos.
Resaltar la importancia de la supervisión durante la ejecución, para asegurar la calidad y funcionalidad del sistema de aislamiento.
Analizar los beneficios de utilizar un sistema de aislamiento sísmico en la base (ASB)
0 Preparar Losa de cimentación (Terreno “malo”)
2 Se coloca el acero de los pedestales.
2.
Se excava la zona de losa hasta cota definitiva.
1. Se realiza el relleno estructural del piso de la losa de cimentación.
1 Se coloca el acero en primera cama ambos sentidos.
1 El acero de refuerzo se coloca en los dos sentidos. Amarrado.
2. El recubrimiento mínimo entre variilas y suelo es de 3 pulgadas.

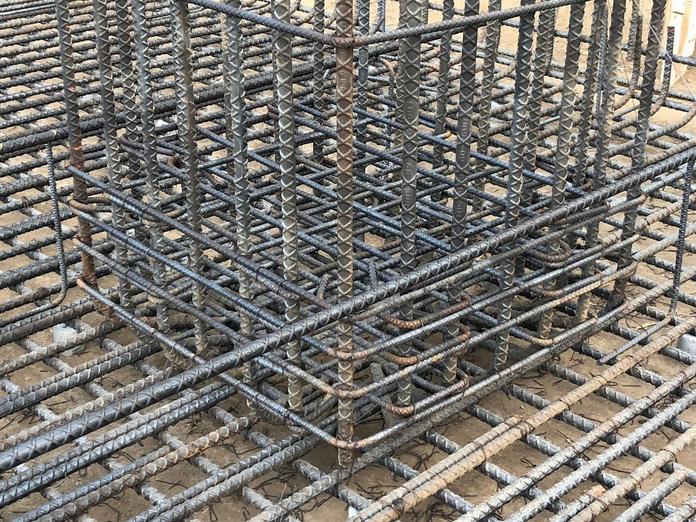

Pedestales de soporte de los aisladores.
Se coloca el acero sobre la 1a cama de acero. 1. Se amarran los estribos
Todo a plomo y bien amarrado.
Aislamiento sísmico en la base (ASB)
Método Constructivo
Cimentaciones
3 Se coloca el acero de la segunda cama de la losa
1. Se coloca el acero en los dos sentidos. Amarrado.
3.
Se colocan los separadores de camas
2. Se cuidan los dobleces en el perímetro. Rec. míni: 3 pulgadas
4 Se preparan las juntas de construcción.
1 Se proponen lados a 45 grados.
2 Estructura convencional de madera usada.
5 Se funde la losa
Fundición con concreto 4000 psi
1 Fundición convencional con bomba y cuadrilla de fundidores
2 Enrrasado con llanas
3 Acabado final con helicóptero
4 Curado convencional con agua y/o sacos de cemento humedecidos.
6 Trabajos con el pedestal de concreto
1 Se centran los pernos (plomo)
2 Se centra la platina
3 Se coloca la formaleta
4 Se funden los pedestales
8 formaleta de pedestal
1 Se quita la formaleta del pedestal
2 Se curan con agua desde una bomba de mochila
Se prepara superficie para colocar los aisladores y deslizadores.
7 Junta de construcción
1 Se quita la formaleta 45 grados
2 Se funde la junta de construcción
0 Superficie superior del pedestal
1 Picar la parte superior del pedestal y quitar escoria. Superficie nivelada y limpia.
2 Grouting
1 Se coloca la formaleta
2 Se prepara el grout con taladro de baja revolución
3 Se aplica el grouting
4 Se quita la formaleta
1 Se monta el aislador sobre el pedestal
1 Se realiza el montaje con grúa
2 Se aseguran los pernos
3 Se deja espacio para el acabado de seguridad (Grouting)
Aislamiento sísmico en la base (ASB)
Método Constructivo
Montaje de aisladores y acabados de seguridad
Trabajo colaborativo en el aula
Consulte en la internet los métodos constructivos (Pasos) de aislamiento sísmico en la base para edificios en diferentes tipos de suelo.
Además, puede consultar en la IA (Chat GPT, Gemini, Perplexity, DeepSeek, etc.) los pasos de la metodología constructiva.
Busque las similitudes o diferencias entre los hallazgos encontrados en la internet y lo expuesto por el profesor en clase.
Resuma los pasos (Si tiene fotografía, mejor) y expóngalos en clase (Similitudes o diferencias.
Obtenga un juego de conclusiones.
Tiempo del trabajo colaborativo: 35 minutos
