CORTE DEL ACERO DE REFUERZO
(UN EJEMPLO APROXIMADO DE DESPIECE)
Este es un cuaderno didáctico preparado con fines académicos. El autor no se hace responsable por el mal uso que se le de a esta información. Siempre se debe consultar a un ingeniero estructural para la aplicación fina de especificaciones. Preparación de contenido y análisis fotográfico por Ing. Luis Stolz.

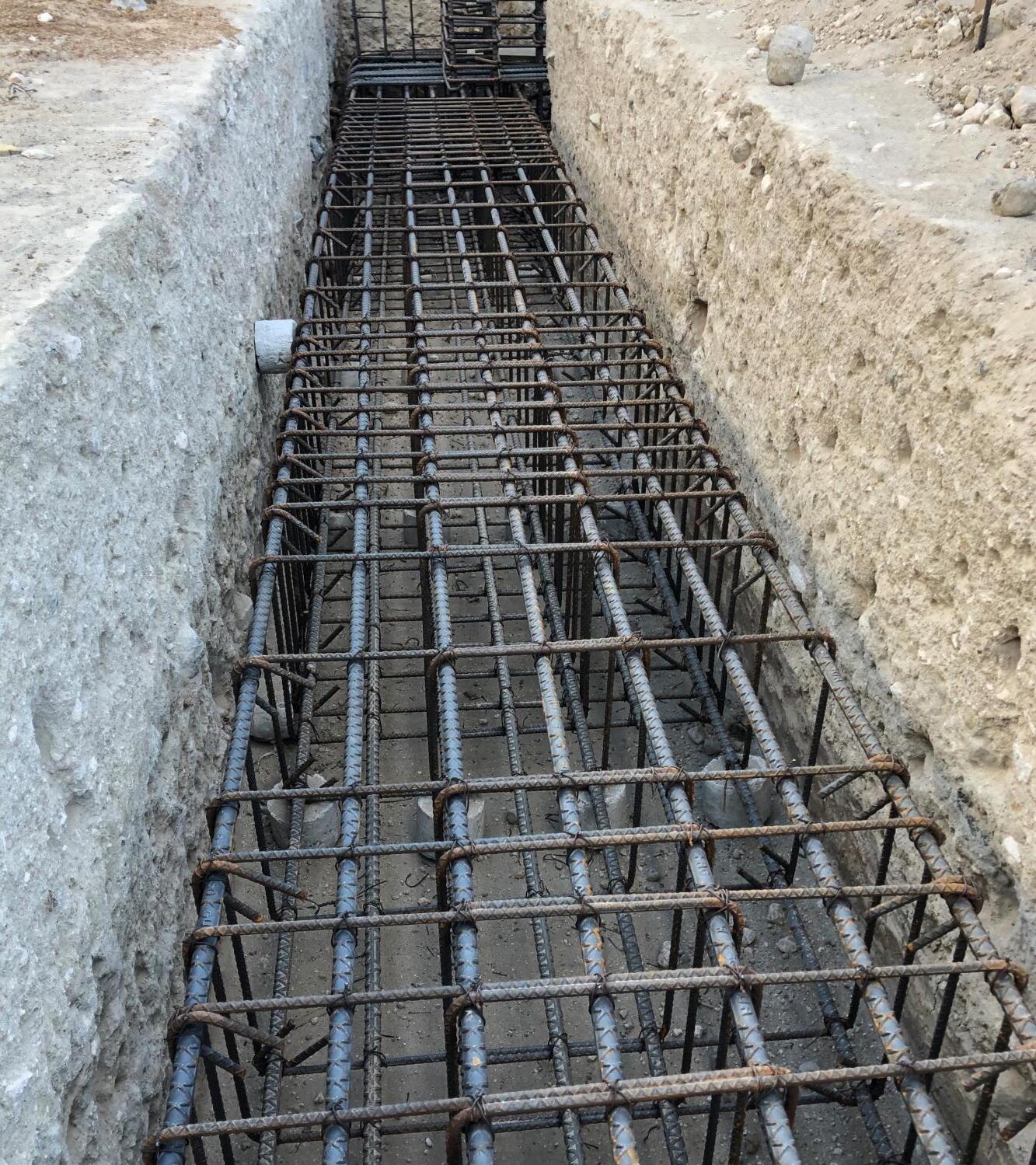

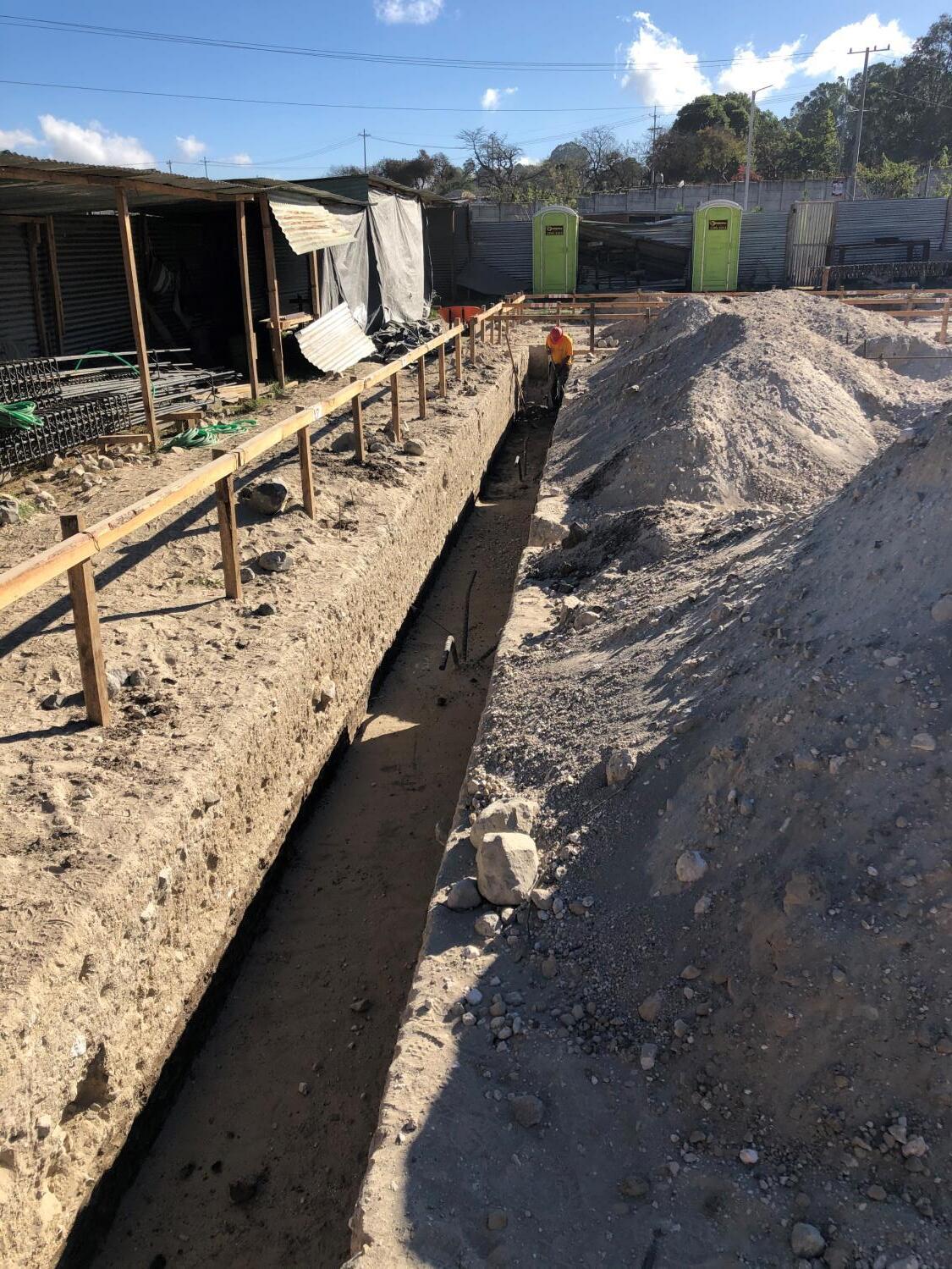

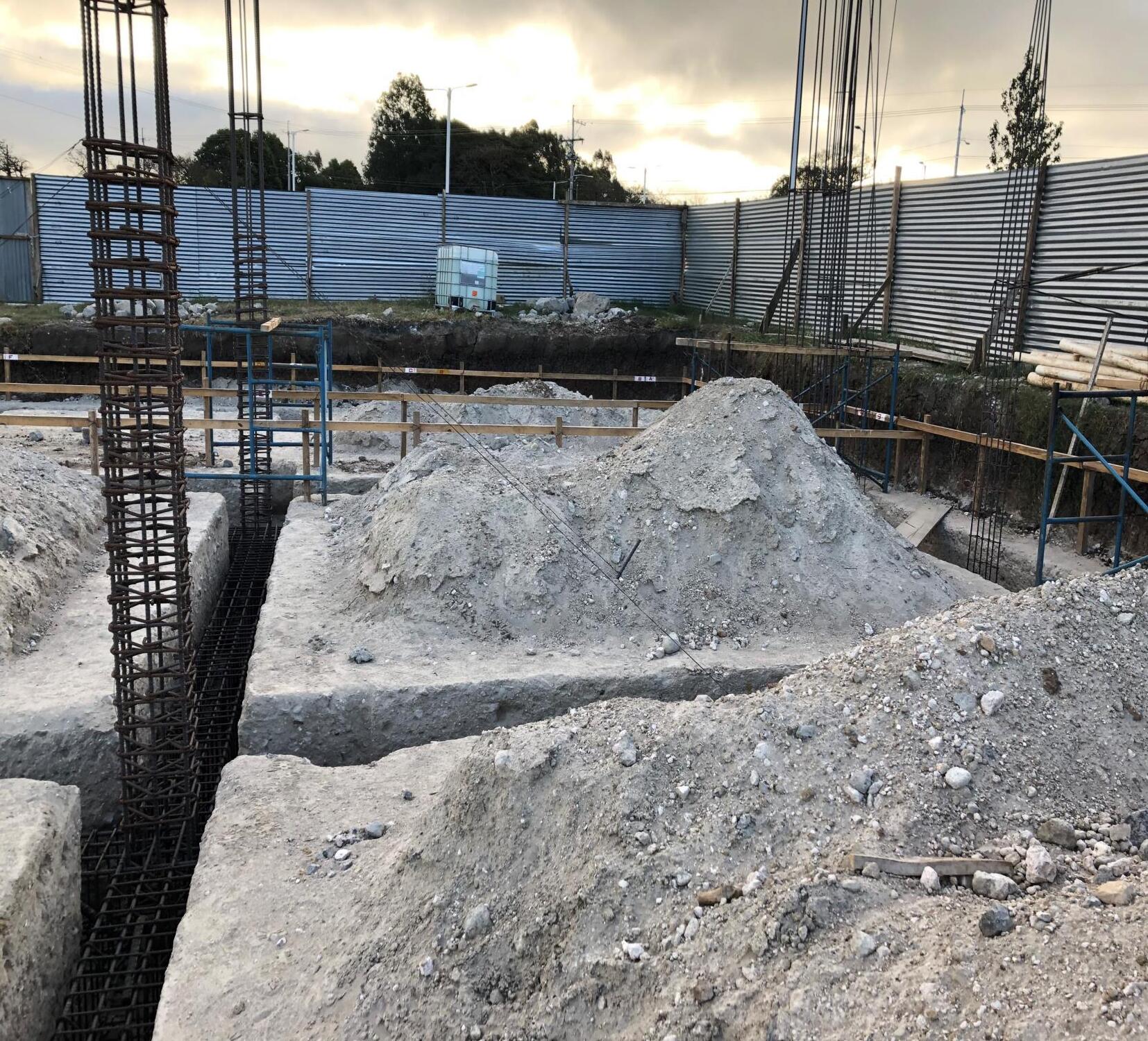

EXCAVACIONES PARA CIMENTACIONES CORRIDAS
(Cimientos corridos, vigas de amarre o vigas de cimentación)
EXCAVACIONES PARA CIMENTACIONES CORRIDAS
(Cimientos corridos, vigas de amarre o vigas de cimentación)
= (16 x 1.35 x 3.41 lb/m) / (2.2 x 2.25m²) = 14.88 kg/m²

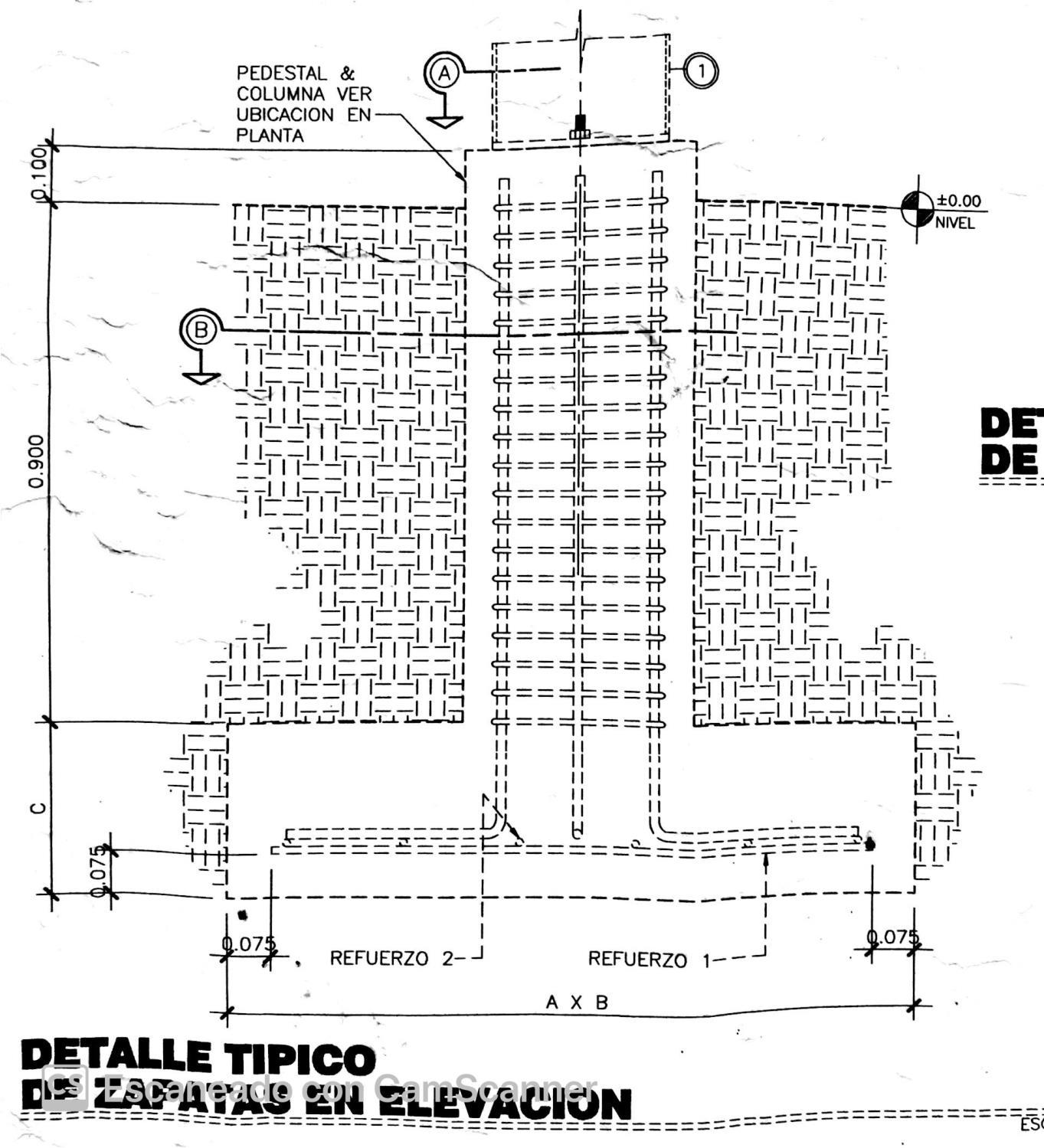

CORTE DE ACERO EN ZAPATAS
CANTIDAD DE METROS NECESARIOS:
1.35 X 8 X 2 = 21.60 m
1.50 m 1.50 m 1.35 m 1.35 m
Rec mín = 0.075 m
Zapata tipo z1 cuadrada de 1.50 m x 1.50 m
Varillas #5 @0.20m en ambas direcciones. Una sola cama.
Cantidad de varillas (pedazos) = (1.35 / 0.20) + 1 = 8 unidades de 1.35 m en ambas direcciones.
CANTIDAD DE VARILLAS COMPLETAS:
4 vars #5 G60 de 6m = 24 m
16 de 1.35 m
Corte de varillas
4 de 1.35 m
4 de 1.35 m
16 de 1.35 m
4 de 1.35 m
4 de 1.35 m
Sobrante = 10% 2.40 / 24 = 0.10
4 de 0.60 m (sobrante)
= (16 x 1.85 x 4.93 lb/m) / (2.2 x 4 m²) = 16.58 kg/m²
2.00 m 2.00 m 1.85 m 1.85 m
Zapata tipo z1 cuadrada de 2.00 m x 2.00 m
Varillas #6 @0.25m en ambas direcciones. Una sola cama.
Cantidad de varillas (pedazos) = (1.85 / 0.25) + 1 = 8 unidades de 1.85 m en ambas direcciones.
CANTIDAD DE METROS NECESARIOS: 1.85 X 8 X 2 = 29.60 m
CANTIDAD DE VARILLAS COMPLETAS:
6 vars #5 G60 de 6m = 36 m
Corte de varillas Rec mín = 0.075 m 1 de 1.85 m
Sobra 1 de 1.85 m
Sobra 1 de 1.85 m CORTE
5 de 1.85 m
5 de 1.85 m
5 de 1.85 m
6 de 0.45 m (sobrante) 16 de 1.85 m
Sobrante = 17.8%
6.40/ 36 = 0.178
Profundidad de la zona hidrófuga
VARILLA DOBLADA PARA CONSTRUCCIÓN
VARILLA RECTA PARA PRESUPUESTACIÓN
Cara crítica del cimiento
Anclaje (PATA a 90 grados con vuelta) LD
Recubrimiento mínimo normal
0.075 – 0.08 m
Profundidad de la zona hidrófuga
Longitud del anclaje de la viralla desde la tabla de especificaciones
Profundidad de la zona hidrófuga + el anclaje en función del diámetro de la varilla H
Losa techo
Anclaje (función varilla)
Segundo nivel
Losa entrepiso
Traslape (función varilla)
Primer nivel
VARILLAS RECTAS PARA PRESUPUESTACIÓN

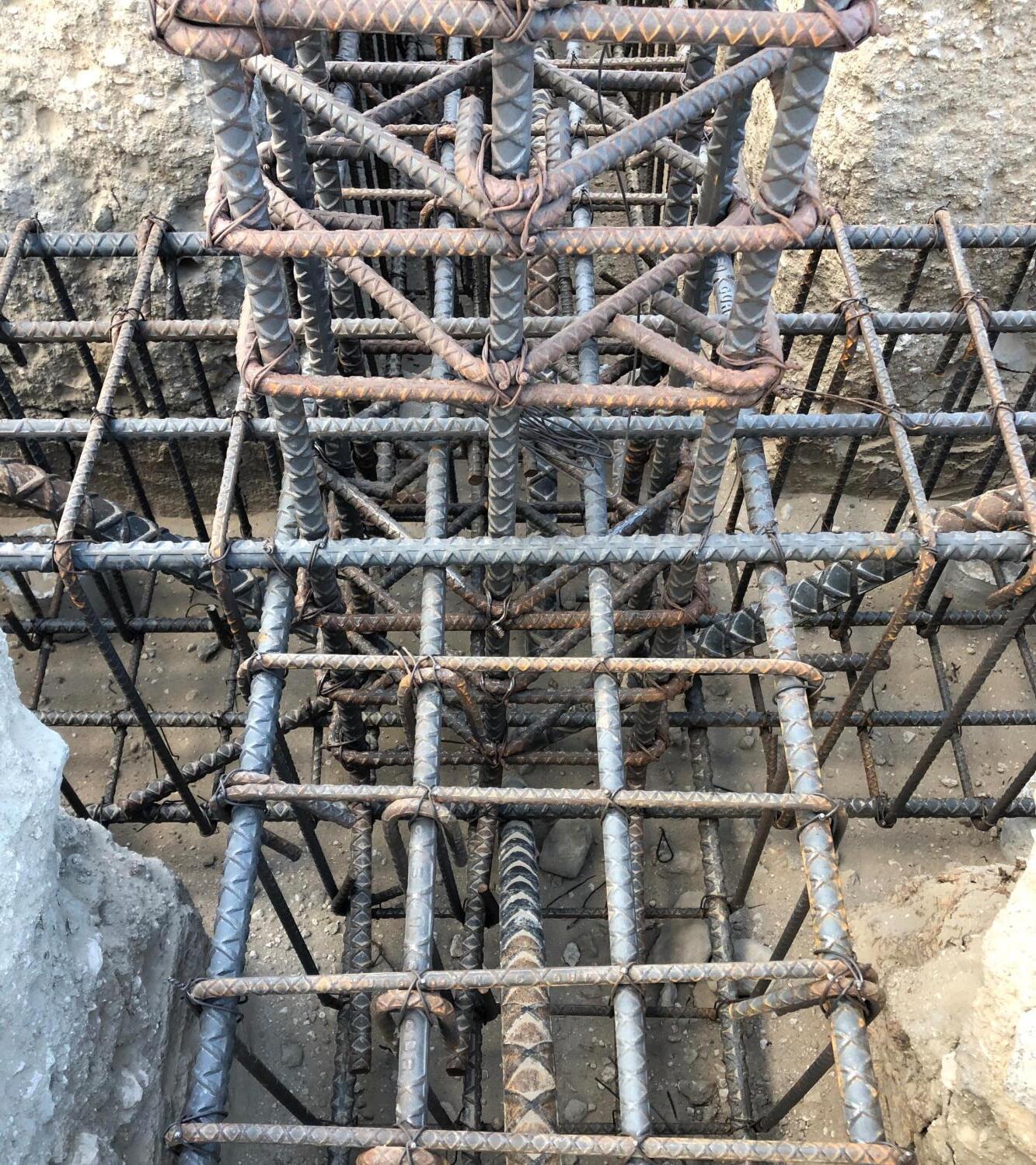

CORTE DE ACERO EN COLUMNAS
Lo doblo o lo corto
GANCHO VARILLA
EJEMPLO: VARILLA #5
Anclaje tabla: 0.75 m
Profundidad de la zona hidrófuga
Cara crítica del cimiento
Longitud del anclaje dentro del cimiento
VARILLAS RECTAS PARA PRESUPUESTACIÓN
EJEMPLO: VARILLA #5
Anclaje tabla: 0.75 m
Se puede presupuestar con este valor. Otro cosa es como lo ejecuto en obra. 0.90 m largo necesario 2.40 m (0.75+0.75 +0.90)
ANCLAJE
CARA CRÍTICA DE LA MOCHETA FRONTERA
CON LEVANTADO
PARA CUANTIFICACIÓN: LONGITUD A ROSTROS DE SOLERA + DOS
VECES EL ANCLAJE EN CADA VARILLA
ANCLAJES DE SOLERAS
ANCLAJE
MOCHETA DE 15 cm x 15 cm

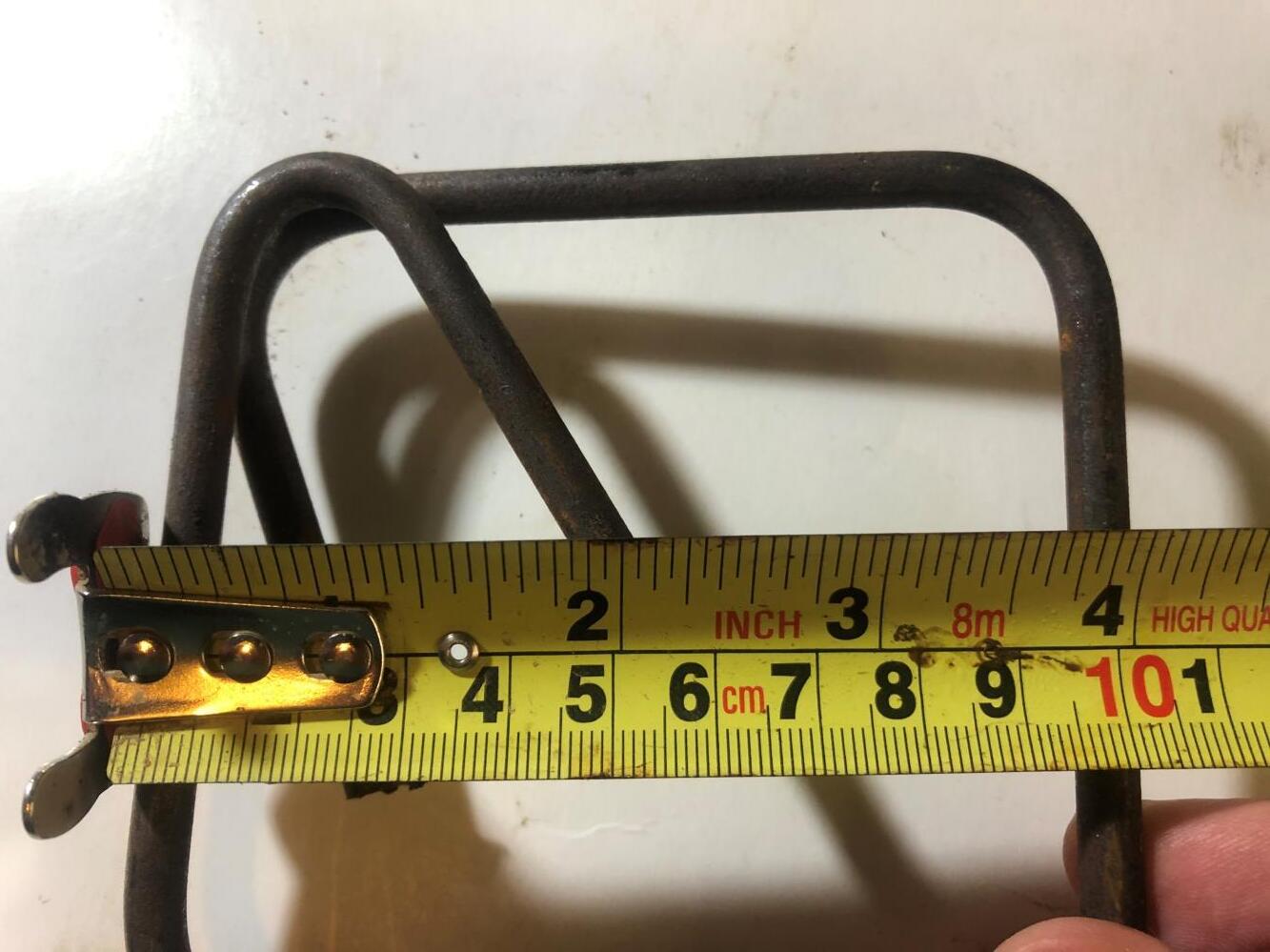

Tamaño de la extensión para varilla #2 = 6 cm

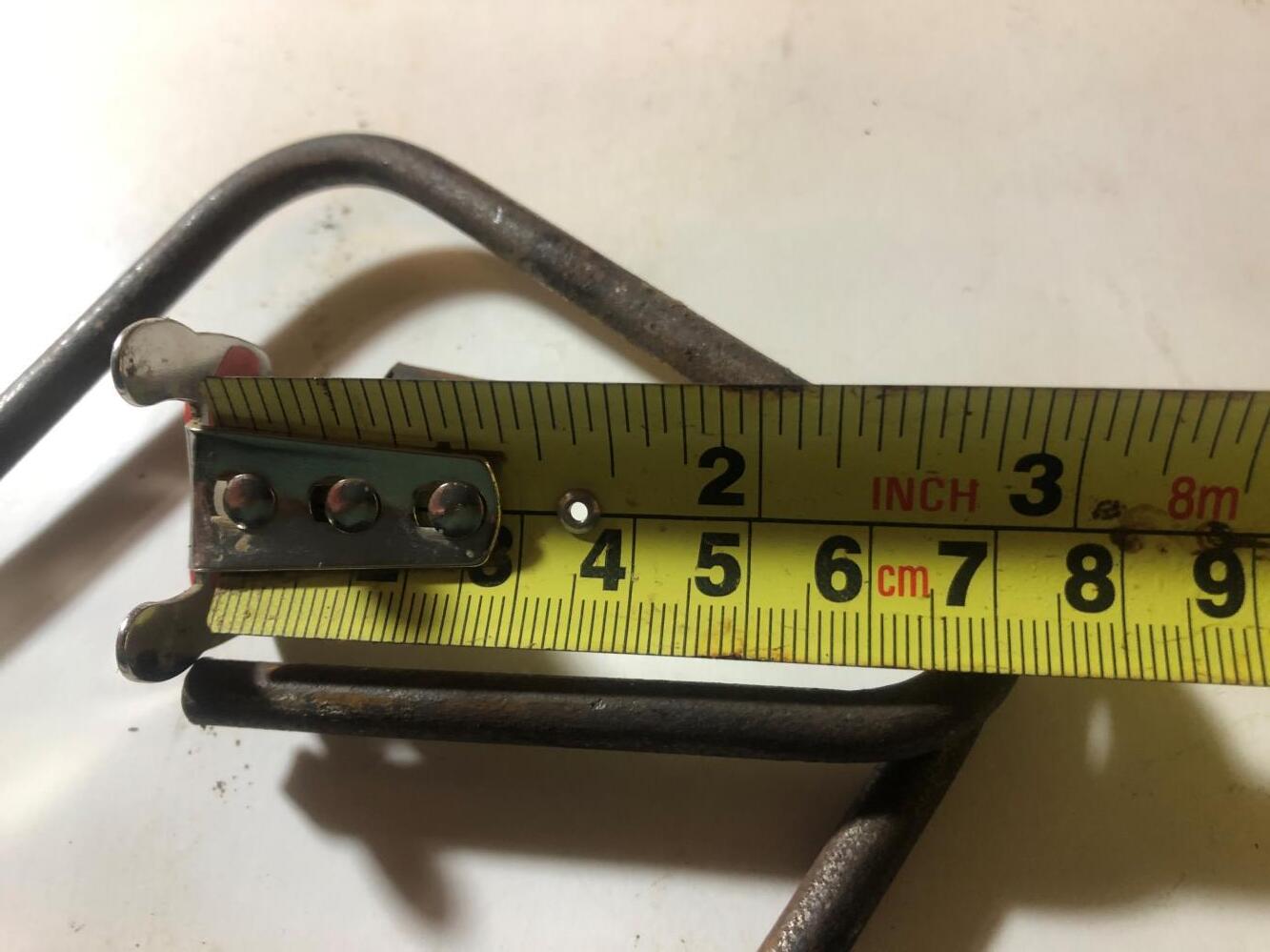

Diámetro i aproximado medido con metro = 1.5 cm
Vuelta = π x 1.5~ 5 cm
La mocheta de 15 x 15 tiene un perímetro de 60 cm
Este estribo tiene una longitud completa (medida con el metro) de aproximadamente ~56 cm
Arq. Castañeda en una clase:
“El estribo puede considerarse de, aproximadamente, del largo del perímetro de la sección transversal de cualquier estructura”

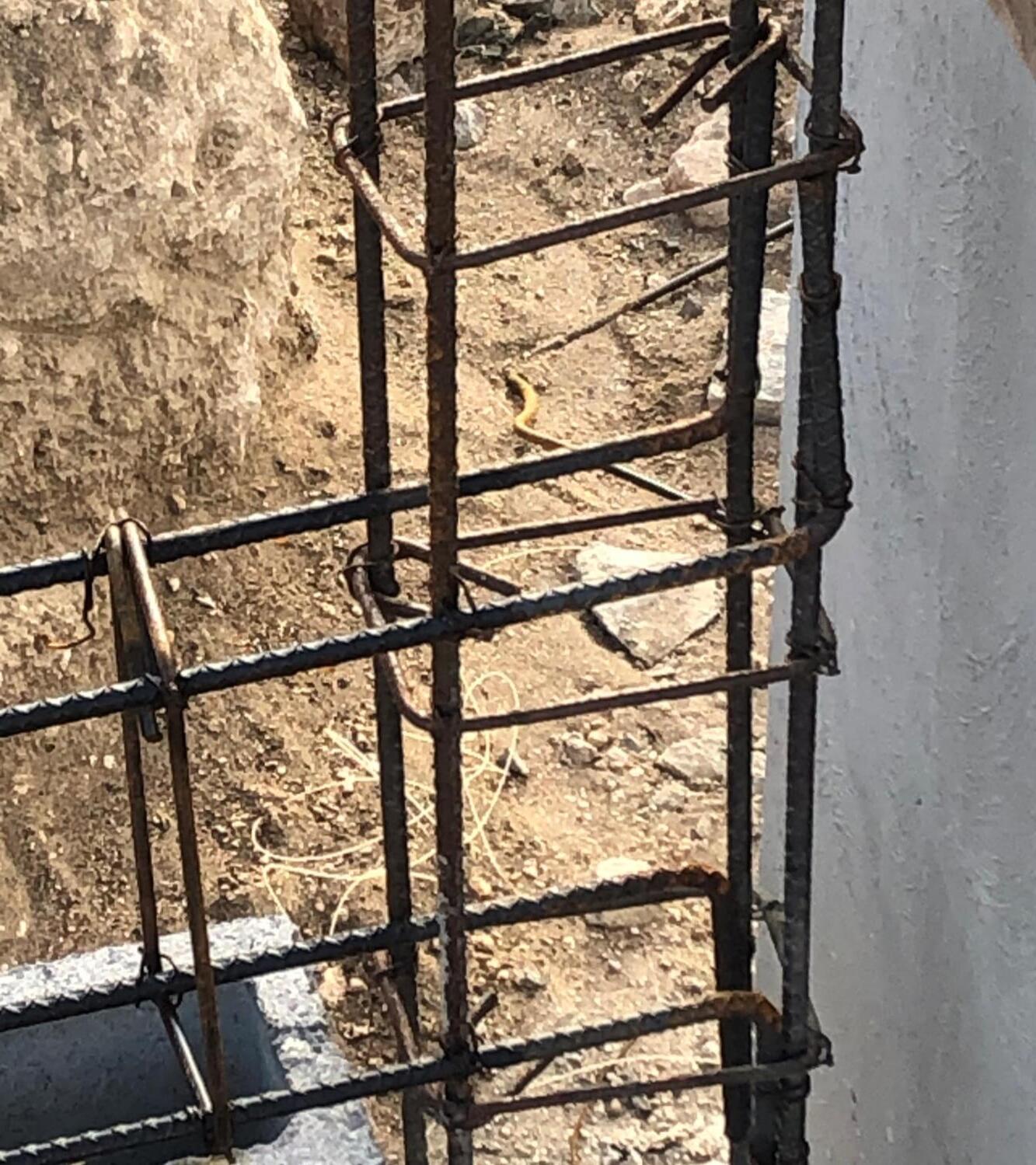

ESTRIBOS PARA MOCHETAS
Recubrimiento mínimo 1”
Tamaño de la extensión para varilla #2 = 6 cm

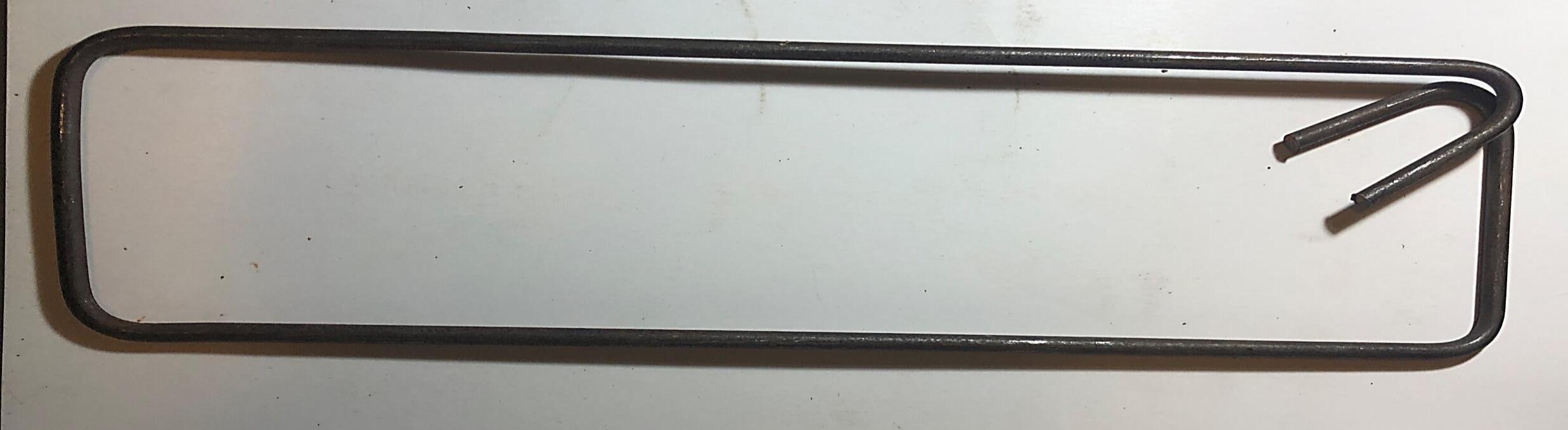

ESTRIBOS PARA MOCHETAS

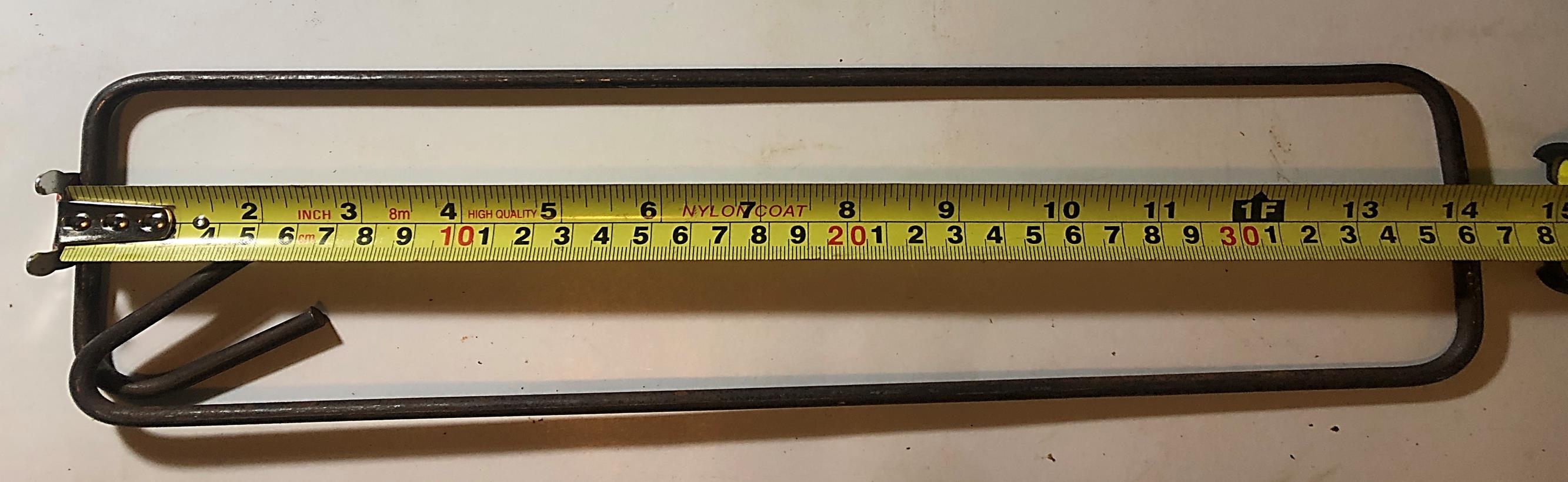

La mocheta de 15 x 40 tiene un perímetro de 110 cm
Este estribo tiene una longitud completa (medida con el metro) de aproximadamente ~105 cm (incluida la vuelta + 2 extensiones)
https://drive.google.com/drive/folders/1wvW4L7IQsi5xPvQ9o5rc5LafShPEaLPK Ver catálogo FTP en carpeta de recursos en el Google Drive

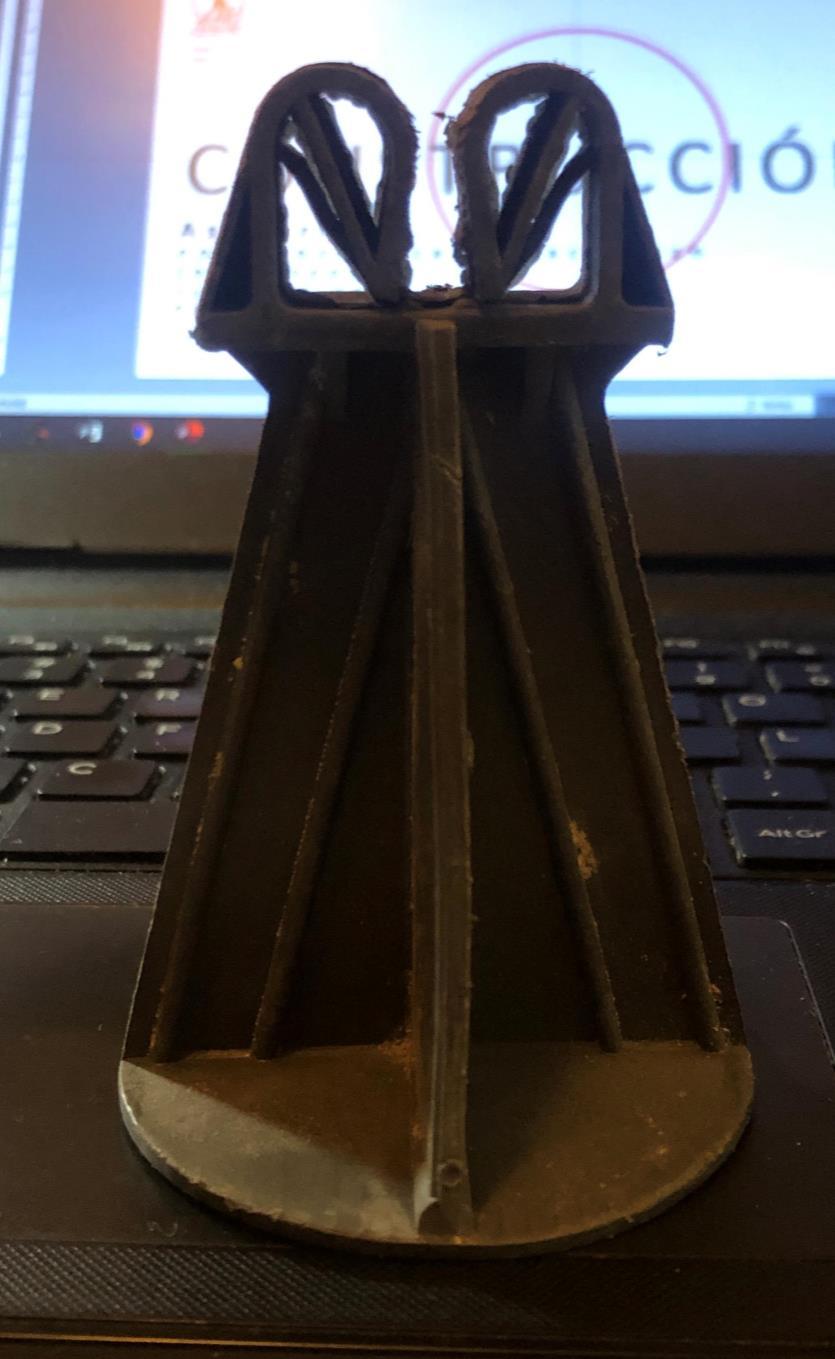

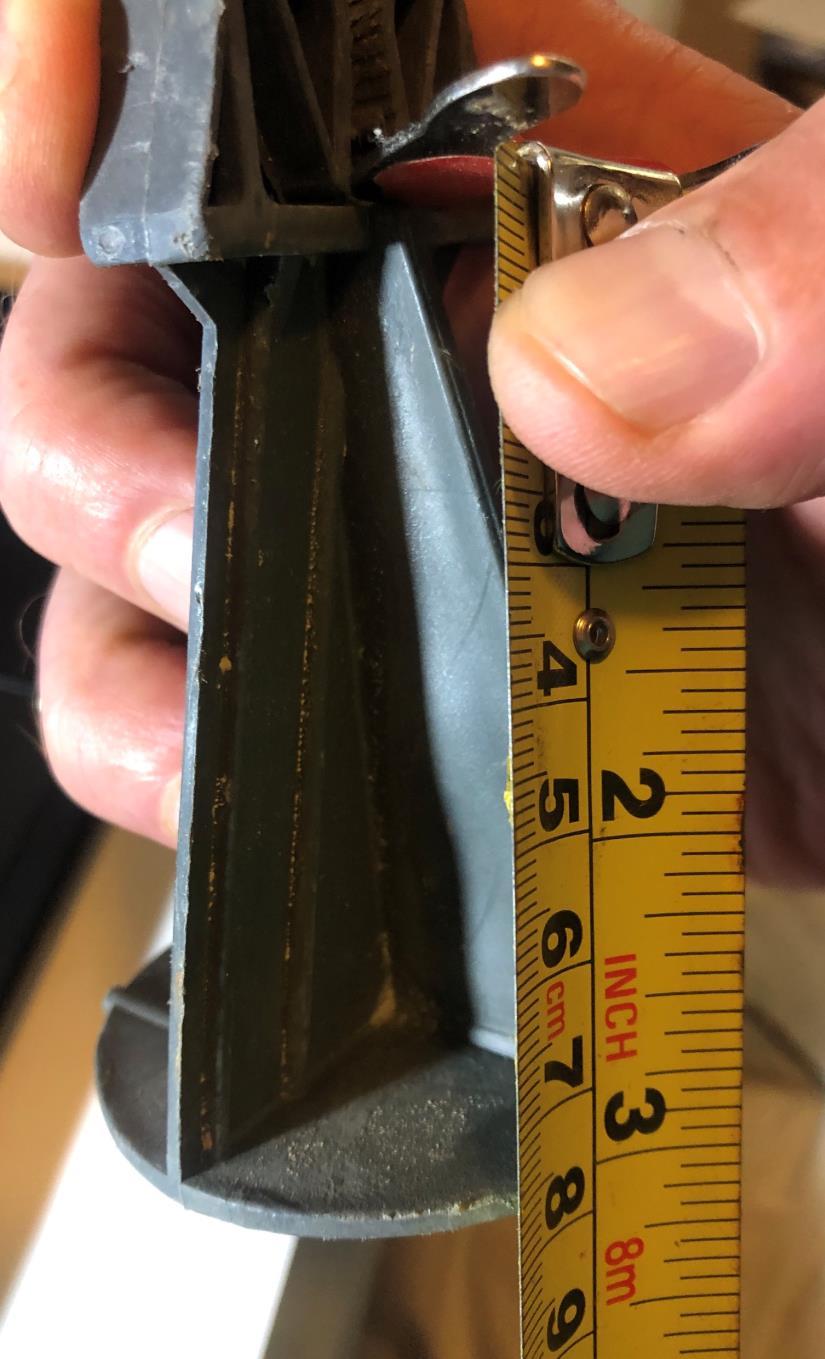

DISPOSITIVOS PLÁSTICOS PARA RECUBRIMIENTOS MÍNIMOS

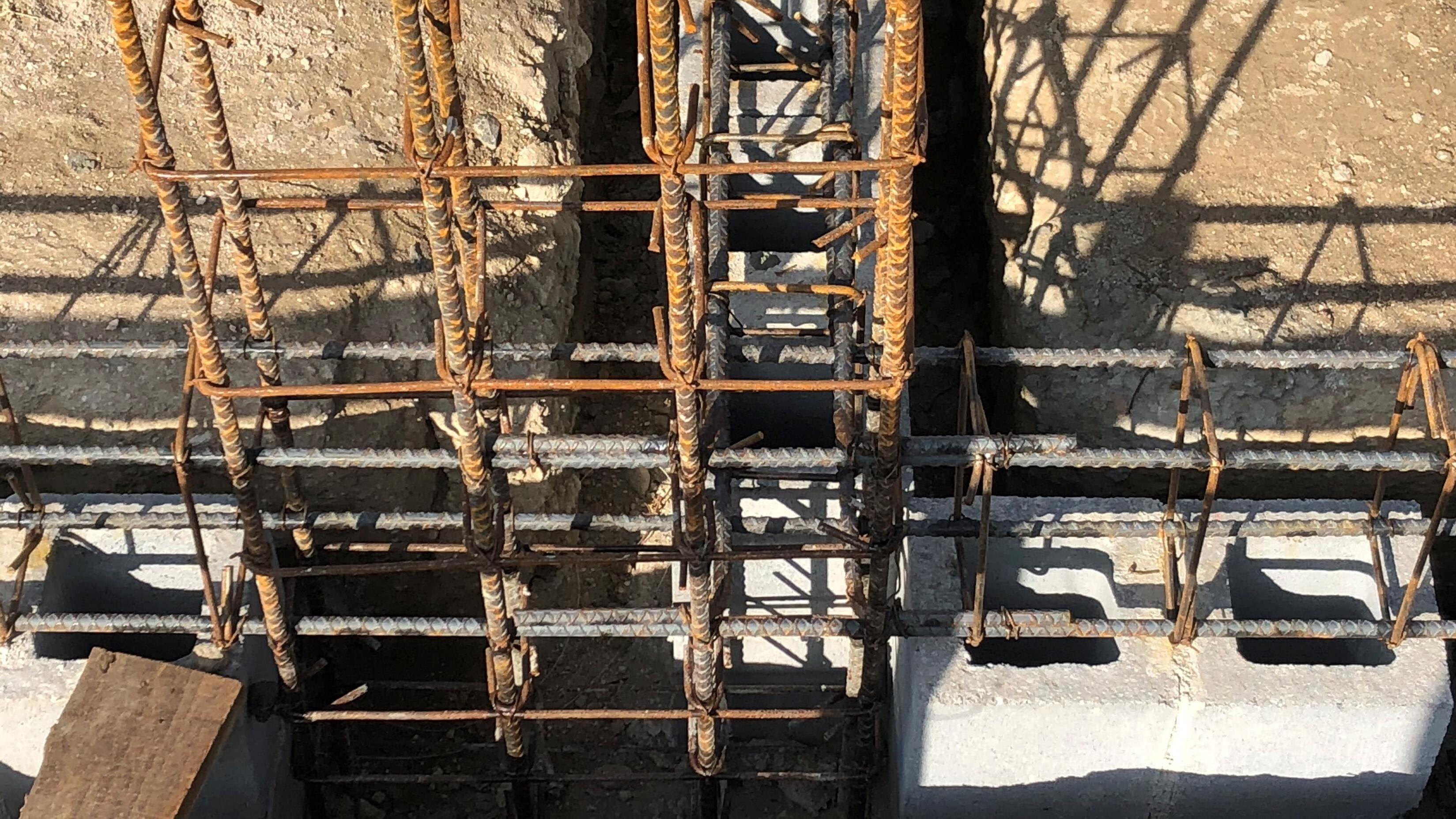

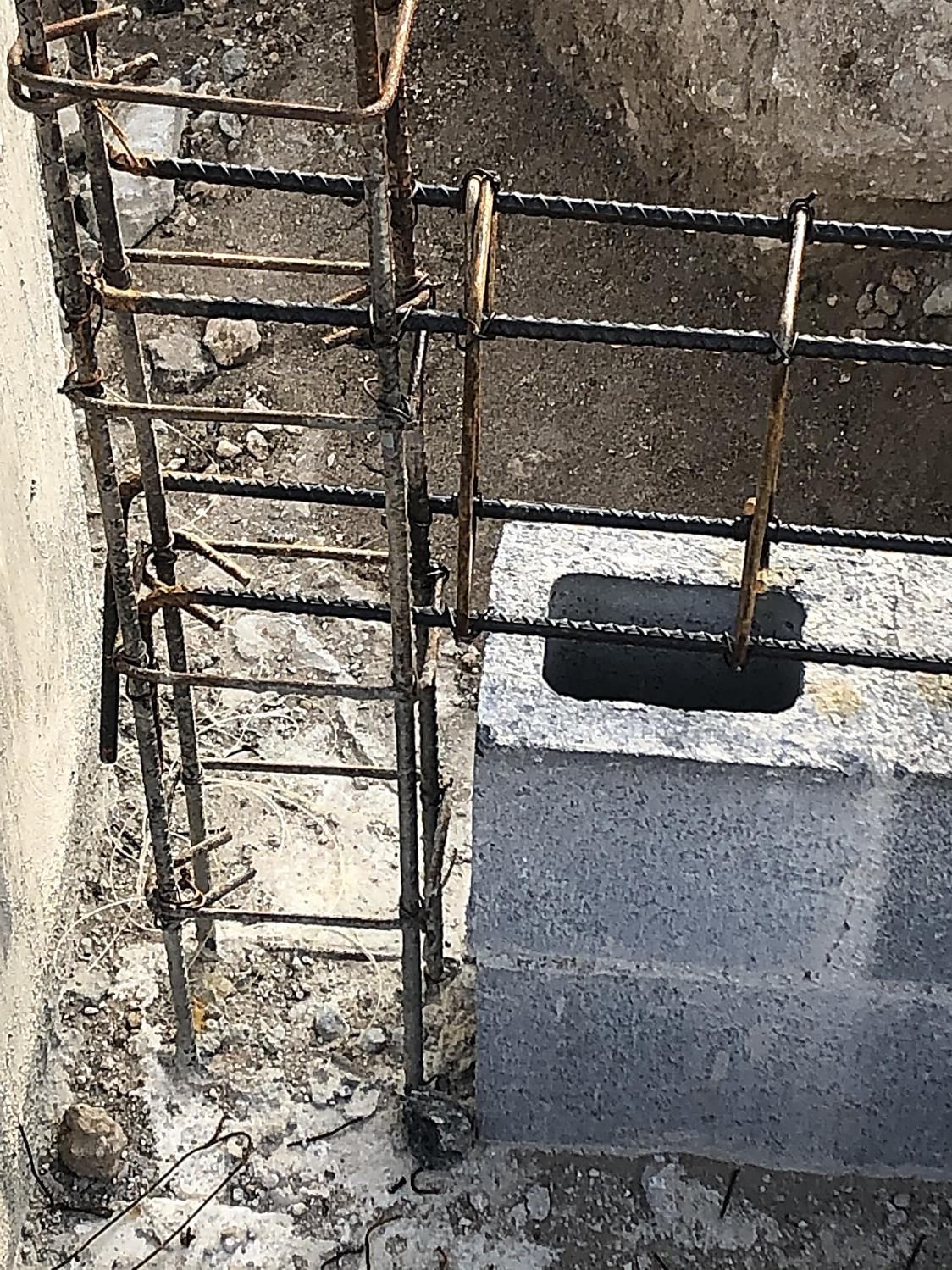

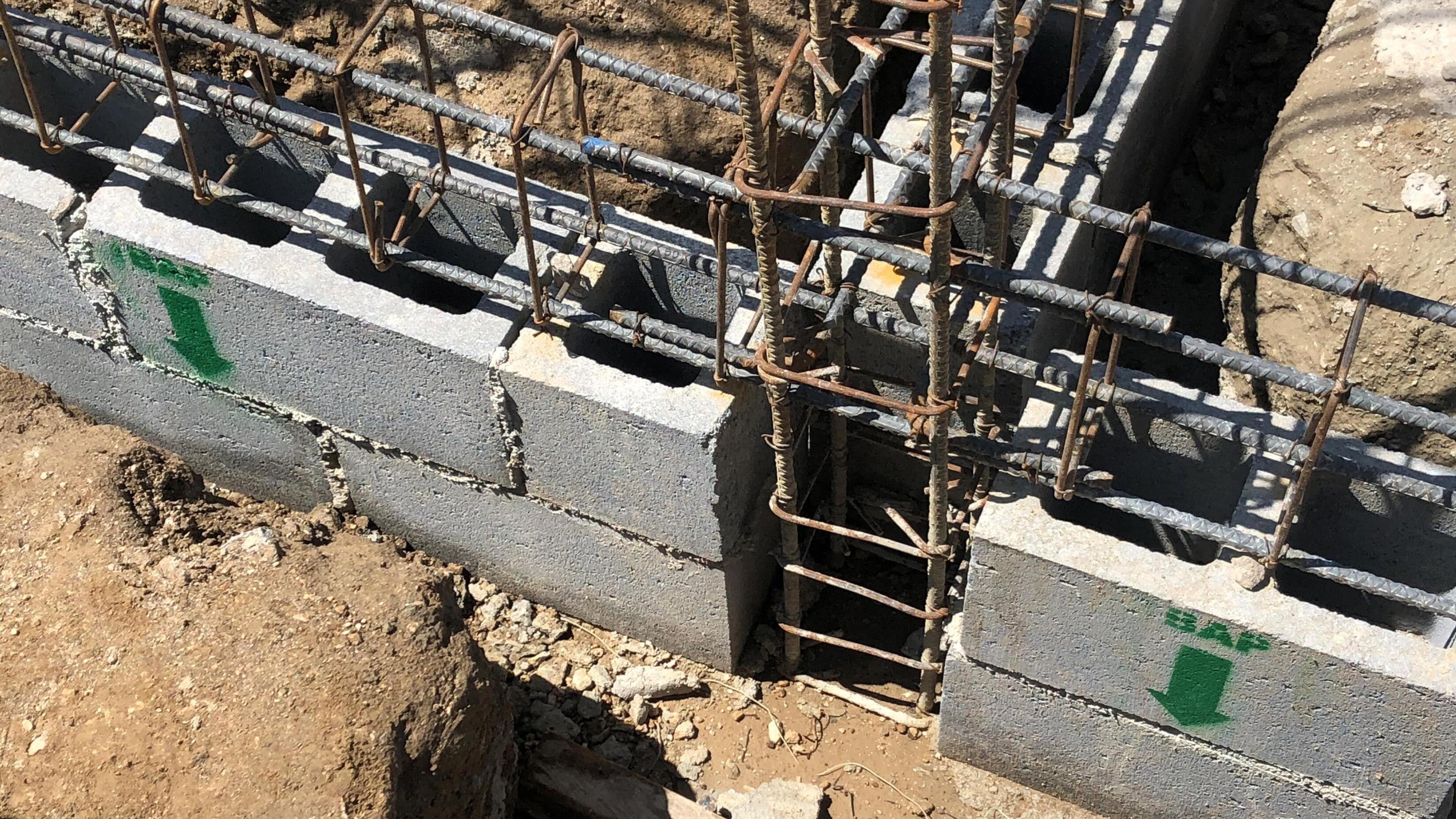

ARMADURA PARA SOLERAS (vista desde la hilada superior como ejemplo)
ARMADURA PARA SOLERAS
Estribo en mocheta (la del ejemplo de la página 8)
Anclaje de la solera perpendicular

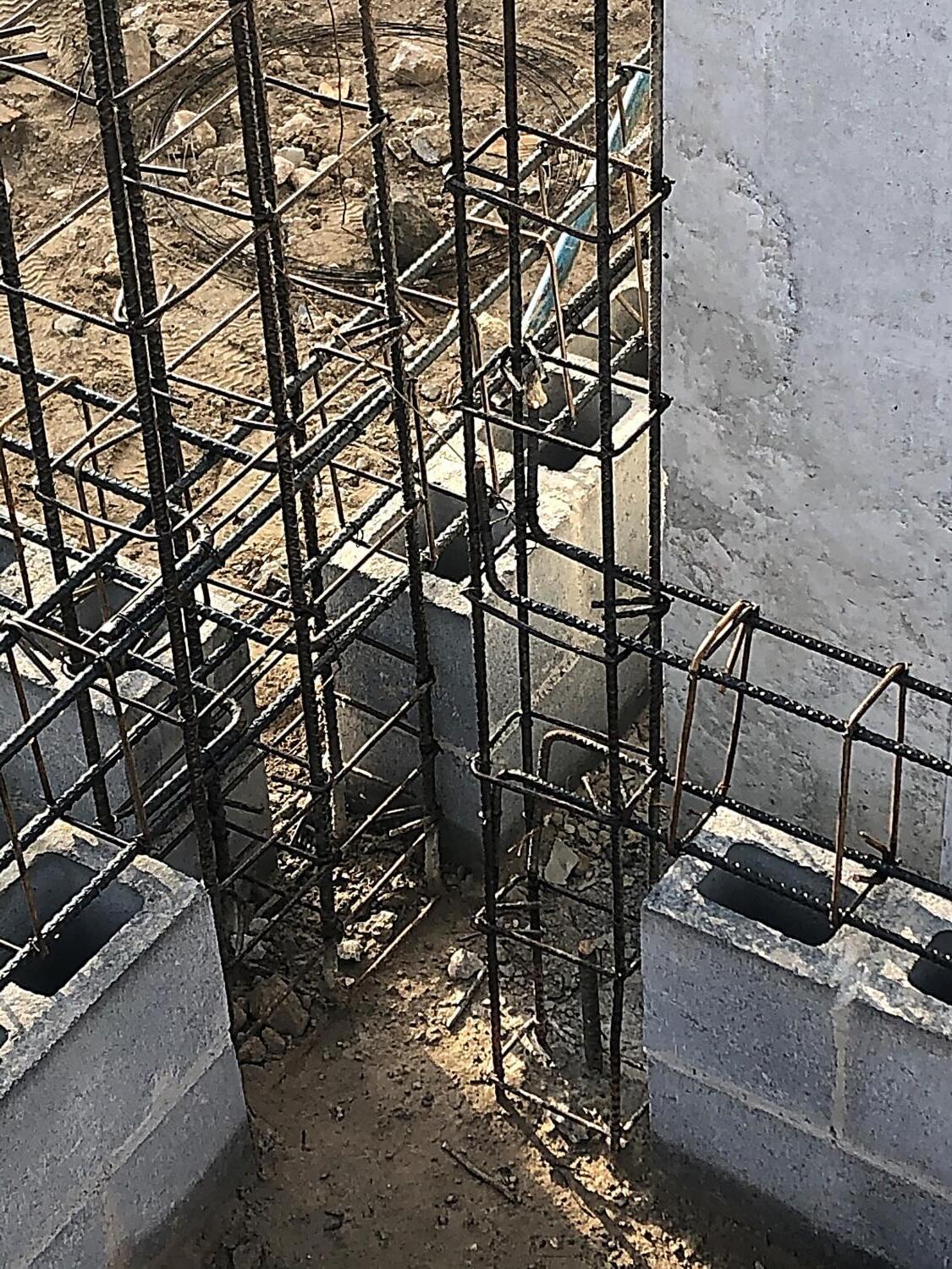

ARMADURA PARA SOLERAS
ARMADURA PARA SOLERAS
Visualizar posición de bajadas de aguas pluviales de una vez…
Estribo en mocheta (la del ejemplo de la página 7)

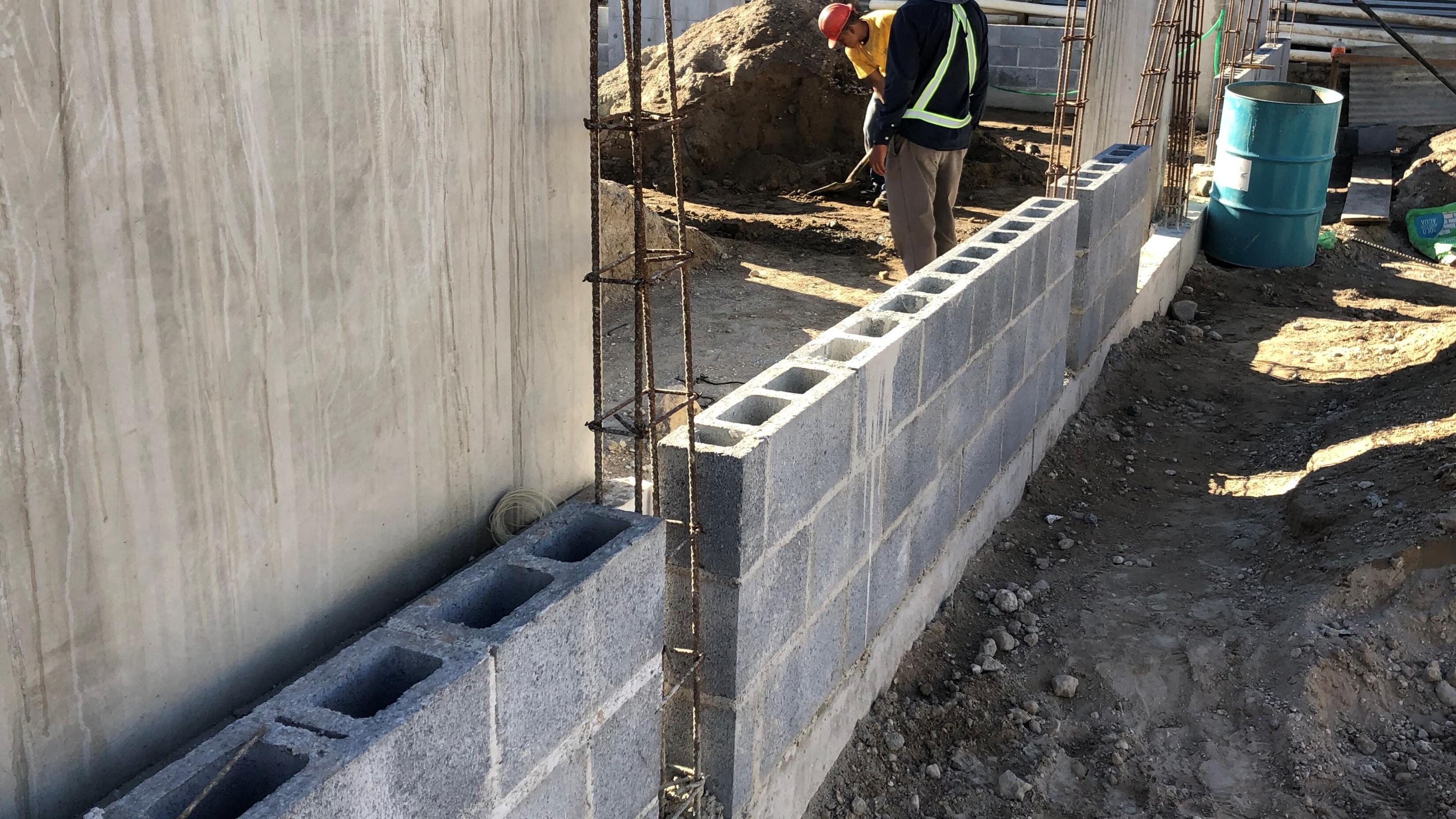

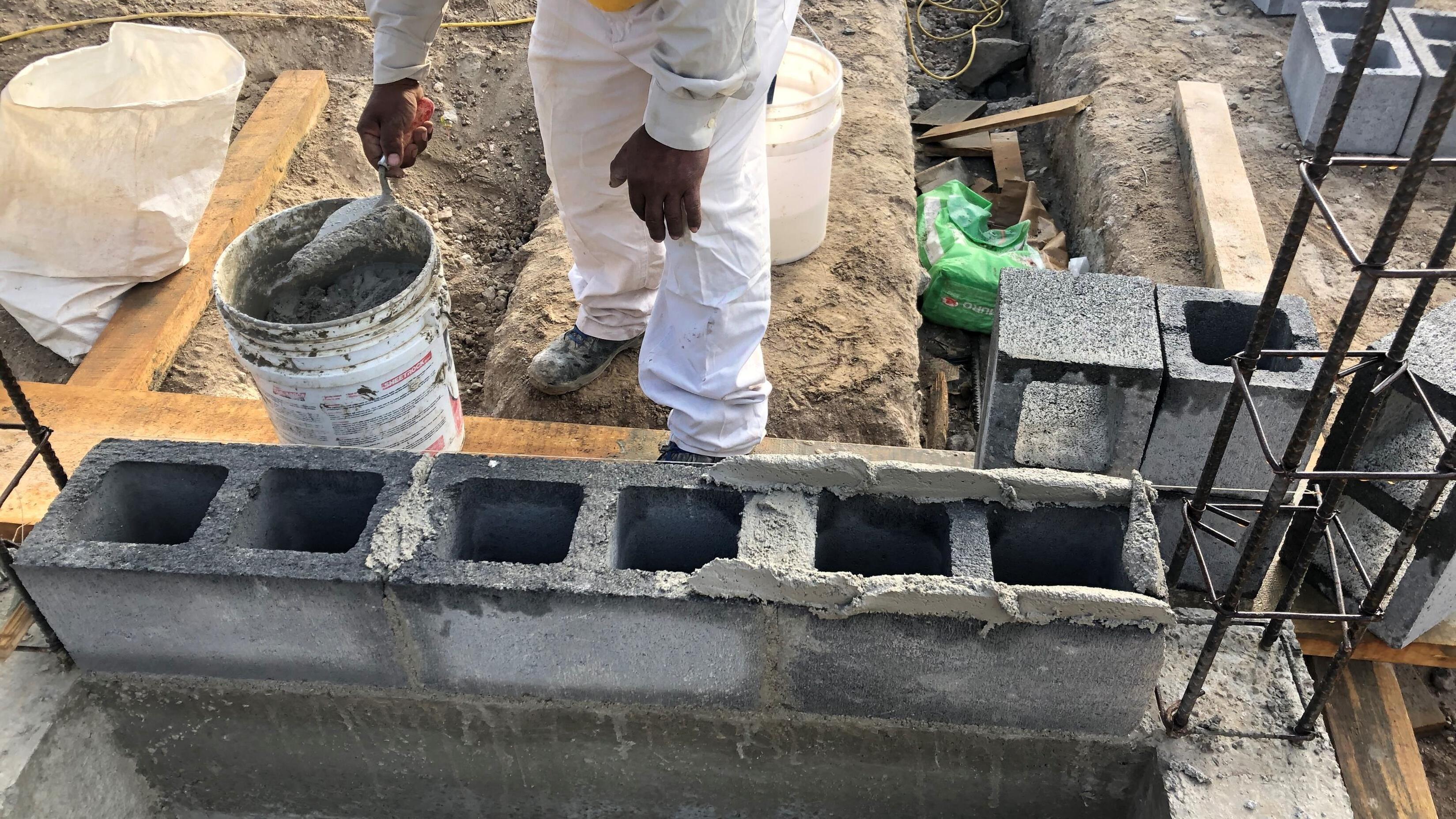

ARMADURA PARA SOLERAS
(visualización de tramo, solamente ilustrativa.
La solera va, más dos hiladas más arriba)
Inicio de tramo (con anclajes)

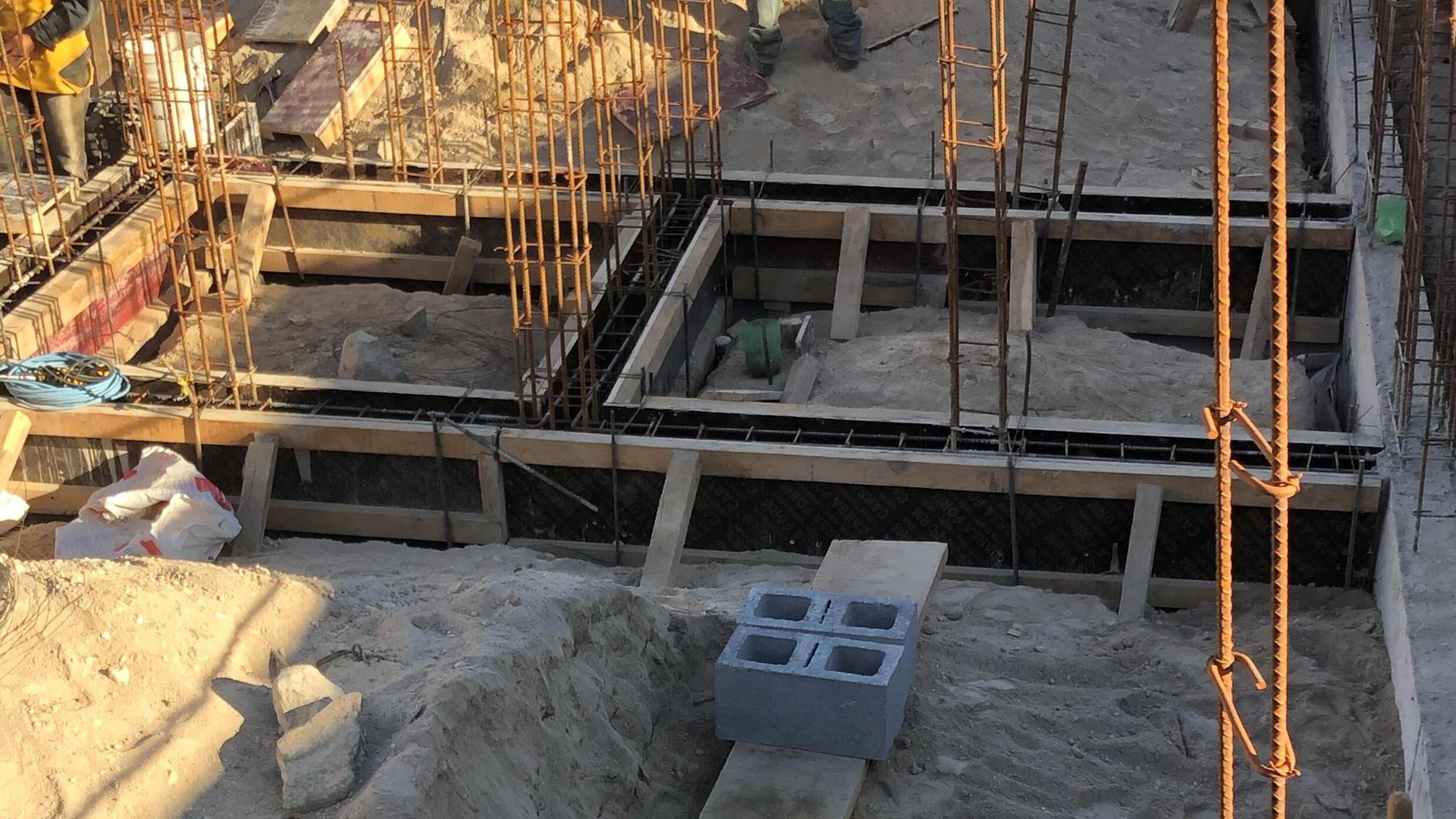

FORMALETA PARA SOLERAS
(En este caso se ilustra la solera de humedad)
