CATÁLOGO Edição 2024

Especialista em movimentação e transporte de cargas

2

Soluções para movimentação e transporte de cargas

HISTÓRIA

Na Astro Cargo Solutions oferecemos soluções de segurança para as mais diversas aplicações de transporte e movimentação de cargas. Seguimos padrões internacionais de qualidade e engenharia, produzindo nossos produtos aqui mesmo no Brasil aproveitando nossa associação a um grupo de empresas de presença mundial, compartilhando recursos, tecnologia e know-how do que há de mais atual no nosso mercado.

Associando-se a The Heico Companies Em 1º de agosto de 2017, a Astro Cargo Solutions juntou-se à holding The Heico Companies LLC, a qual cresceu nos últimos 40 anos estabelecendo parcerias com empresas em todo o mundo, fornecendo-lhes recursos para fortalecer seus serviços e expandir suas operações.

Nossa parceria com a The Heico Companies nos torna membros da maior plataforma de empresas de soluções para contenção de carga do mundo, nos ajudando a melhor atender nossos clientes e entregar um padrão de segurança e qualidade ainda maiores para o mercado brasileiro. A The Heico Companies detém o controle de mais de 70 empresas que operam em todo o mundo nos setores da produção, construção e indústria. Além do capital, é fornecido a Astro suporte estratégico e serviços administrativos que outras empresas do mesmo porte aqui no Brasil não dispõem; incluindo time global especializado em suprimentos, logística, suporte jurídico e de compliance, infraestrutura e suporte de TI, recursos humanos, segurança do trabalho e gestão ambiental; o que significa que a Astro está a frente em todos os aspectos do seu negócio para você!

Soluções de manuseio de cargas para o Brasil Fornecemos várias soluções de movimentação de carga para o Brasil, incluindo produtos para contenção de cargas, cintas de elevação e divisórias.

Todos os nossos produtos são projetados e fabricados para atender aos mais rigorosos padrões internacionais de qualidade, fornecer o Fator de Segurança conforme estabelecido pelas Normas ABNT brasileiras, e entregar a maior confiabilidade e durabilidade possíveis.

Escolha a Astro Cargo Solutions para obter qualidade e confiabilidade, alta disponibilidade, o melhor custo-benefício e as melhores soluções para contenção de carga do Brasil.

3

MISSÃO, VISÃO & VALORES MISSÃO

Ser o maior e mais confiável provedor de soluções de segurança para contenção e movimentação de cargas da América do Sul.

VISÃO

Construir uma empresa cuja marca seja referência no segmento de segurança de cargas na América do Sul, fornecendo soluções de movimentação e contenção de carga de alta qualidade. Antecipando as necessidades dos clientes e adaptando-se rapidamente, e impulsionando o setor com ética, inovação e flexibilidade.

VALORES • Flexibilidade para o cliente;

• Ética e transparência; • Inovação como fator de motivação e evolução; • Geração e disseminação do conhecimento; • Qualidade como obrigação; • Responsabilidade social e ambiental; • Lucro como fator de crescimento para todos; • Meritocracia; • Trabalho em equipe para o sucesso de todos.

4

Soluções para movimentação e transporte de cargas

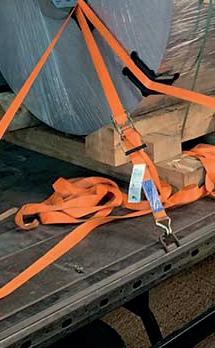

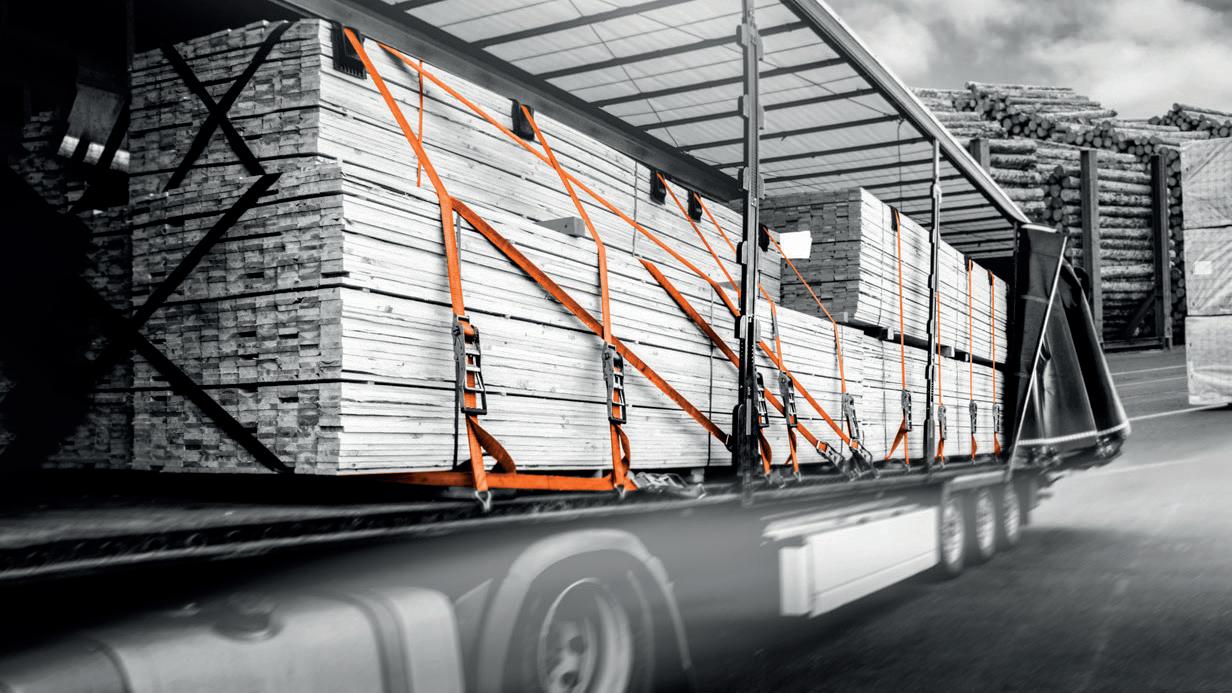

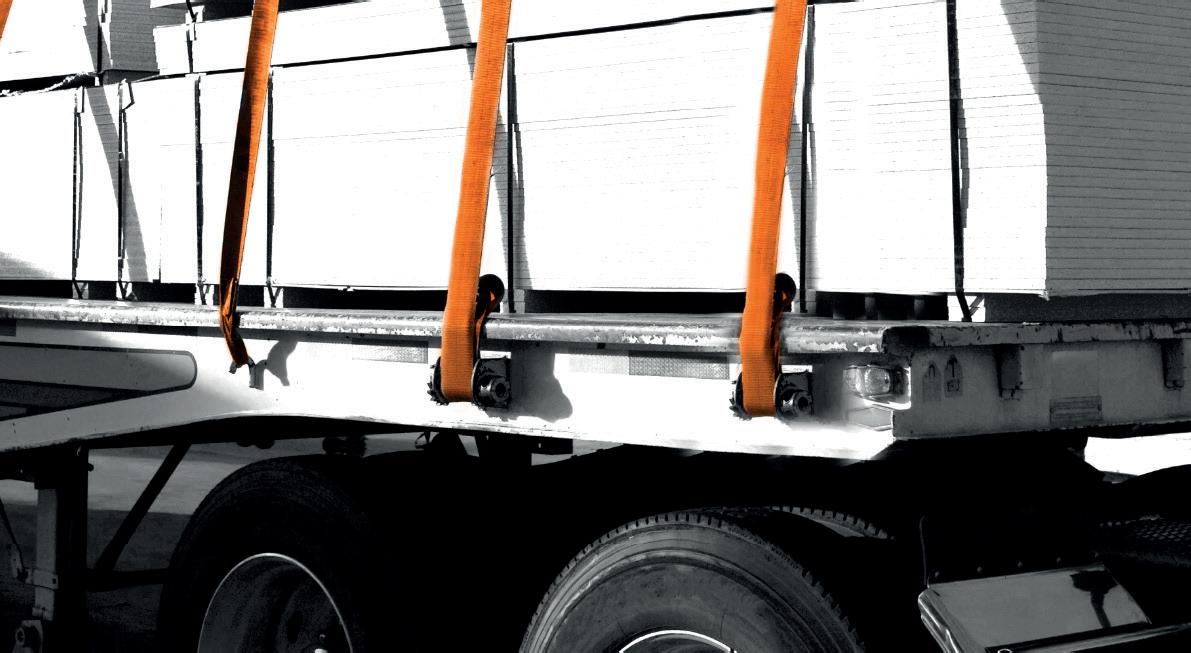

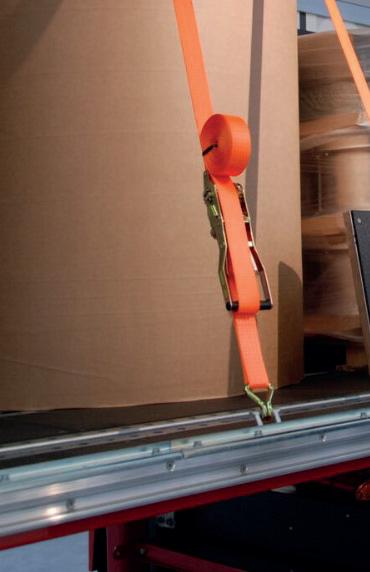

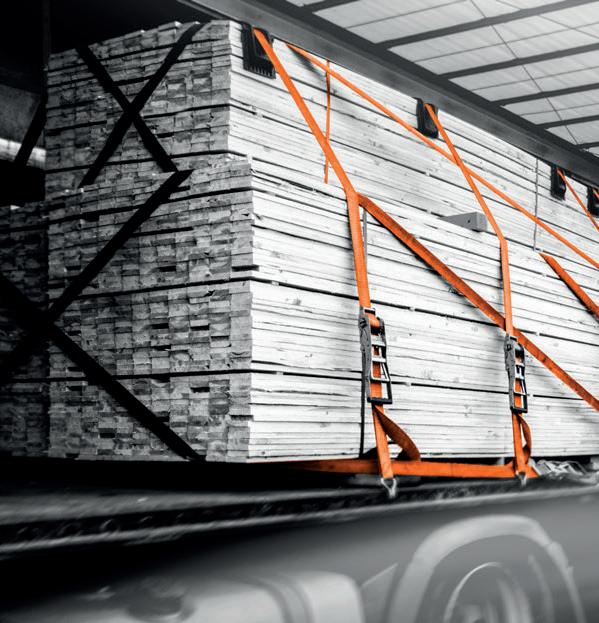

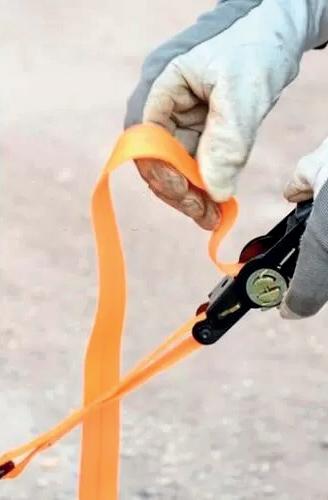

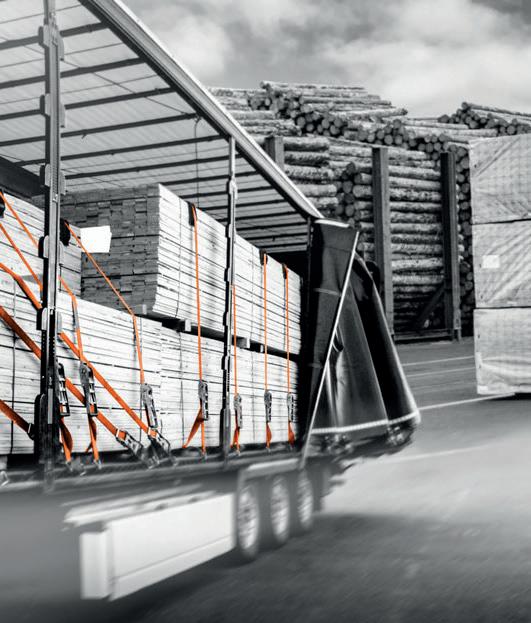

Soluções para amarração de cargas de transportes rodoviários e ferroviários

AMARRAÇÃO DE CARGA

5

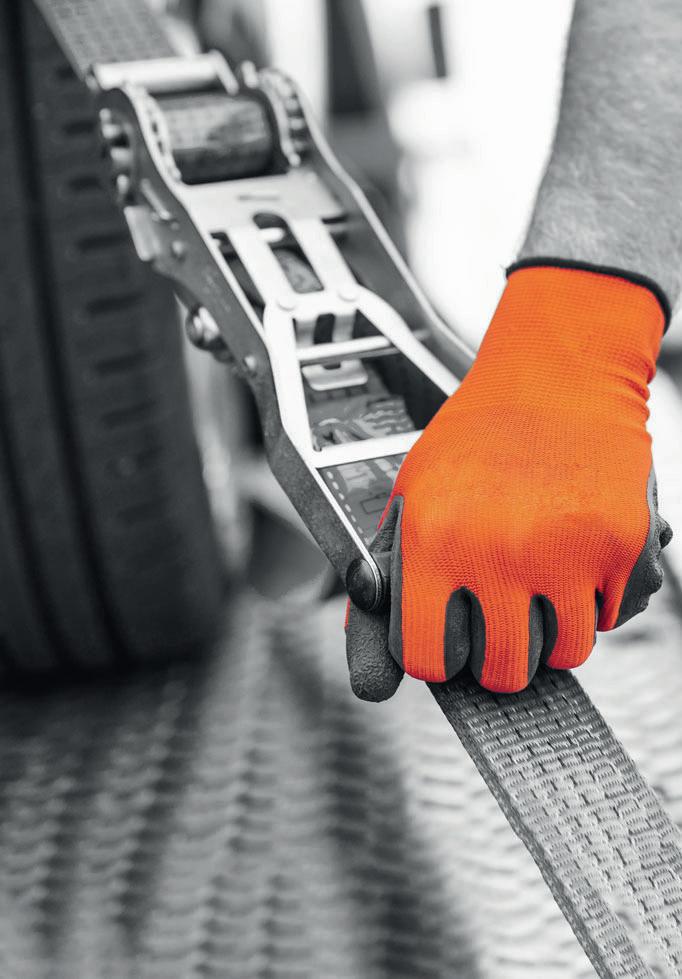

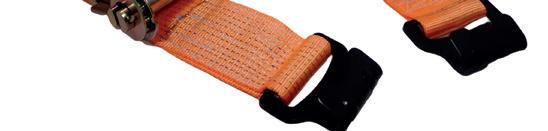

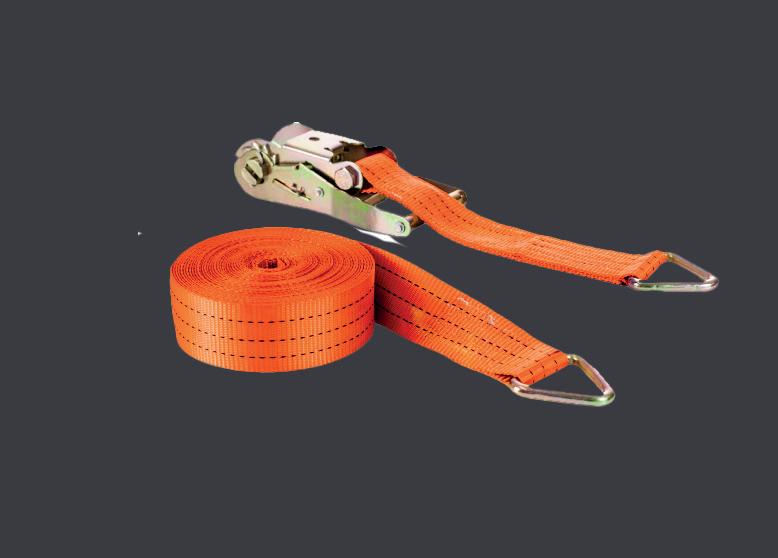

CINTA E CATRACA DE AMARRAÇÃO Confeccionados com fio de poliéster em alta tenacidade.

Fator de segurança: 2:1 Utilizados em transportes de cargas em geral, motocicetas, barcos de pequeno porte, cilindros de gases e diversos implementos rodoviários e ferroviários.

CINTA E CATRACA DE AMARRAÇÃO Gancho Universal ( J ) Capacidade Comprimento Largura Cód. Referência de Trabalho (m) (mm) 3 Toneladas

9m*

50mm

LA384C

5 Toneladas

9m*

50mm

LA584C

10 Toneladas

9 m*

100mm

LA1084C

*Entre em contato para ter produtos com comprimento personalizados

Capacidade Comprimento Largura Cód. Referência de Trabalho (m) (mm) 3 Toneladas

9m*

50mm

LA323C

5 Toneladas

9m*

50mm

LA523C

*Entre em contato para ter produtos com comprimento personalizados

CINTA E CATRACA DE AMARRAÇÃO Gancho Sider

6

Soluções para movimentação e transporte de cargas

CINTA E CATRACA DE AMARRAÇÃO Confeccionados com fio de poliéster em alta tenacidade.

Fator de segurança: 2:1 Utilizados em transportes de cargas em geral, motocicetas, barcos de pequeno porte, cilindros de gases e diversos implementos rodoviários e ferroviários.

CINTA E CATRACA DE AMARRAÇÃO Gancho Patola Capacidade Comprimento Largura Cód. Referência de Trabalho (m) (mm) 5 Toneladas

9m*

50mm

LA521C

10 Toneladas

9 m*

100mm

LA1021C

*Entre em contato para ter produtos com comprimento personalizados

Capacidade Comprimento Largura Cód. Referência de Trabalho (m) (mm) 1,5 Toneladas

CINTA E CATRACA DE AMARRAÇÃO Gancho tipo S Whirlpool

5m

50mm

WPA4510CA LA

7

CINTA E CATRACA DE AMARRAÇÃO Confeccionados com fio de poliéster em alta tenacidade.

Fator de segurança: 2:1 Utilizados em transportes de cargas em geral, motocicetas, barcos de pequeno porte, cilindros de gases e diversos implementos rodoviários e ferroviários.

CINTA E CATRACA DE AMARRAÇÃO Gancho Tipo E Capacidade Comprimento Largura Cód. Referência de Trabalho (m) (mm) 3 Toneladas

3,6m

50mm

LO301E LA

Capacidade Comprimento Largura Cód. Referência de Trabalho (m) (mm) 3 Toneladas

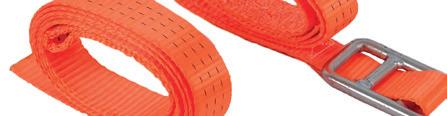

CINTA E BROCHE DE AMARRAÇÃO Gancho Tipo E

3,6m

50mm

LO301BE LA

8

Soluções para movimentação e transporte de cargas

CINTA E CATRACA DE AMARRAÇÃO Confeccionados com fio de poliéster em alta tenacidade.

Fator de segurança: 2:1 Utilizados em transportes de cargas em geral, motocicetas, barcos de pequeno porte, cilindros de gases e diversos implementos rodoviários e ferroviários.

CINTA RESGATE FORJADO Gancho Forjado Capacidade Comprimento Largura Cód. Referência de Trabalho (m) (mm) 5 Toneladas

6m

50mm

LA510J

10 Toneladas

6m

100mm

LA1010J

Capacidade Comprimento Largura Cód. Referência de Trabalho (m) (mm)

CONJUNTO DE RESGATE 2 PERNAS Gancho Anzol

5 Toneladas

1,2m

50mm

LA505C

5 Toneladas

1,2m

50mm

LA525C

9

CINTA E CATRACA DE AMARRAÇÃO Confeccionados com fio de poliéster em alta tenacidade.

Fator de segurança: 2:1 Utilizados em transportes de cargas em geral, motocicetas, barcos de pequeno porte, cilindros de gases e diversos implementos rodoviários e ferroviários.

Capacidade Comprimento Largura Cód. Referência de Trabalho (m) (mm) 3 Toneladas

3m

50mm

LA365C

5 Toneladas

5m

50mm

LA565C

CINTA E CATRACA DE AMARRAÇÃO Gancho Giratório

Comprimento Largura Cód. Referência (m) (mm) 0,4m

50mm

LA5B

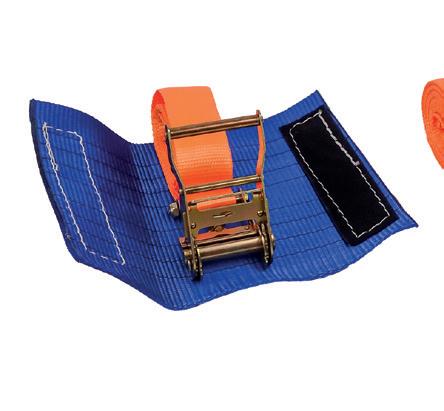

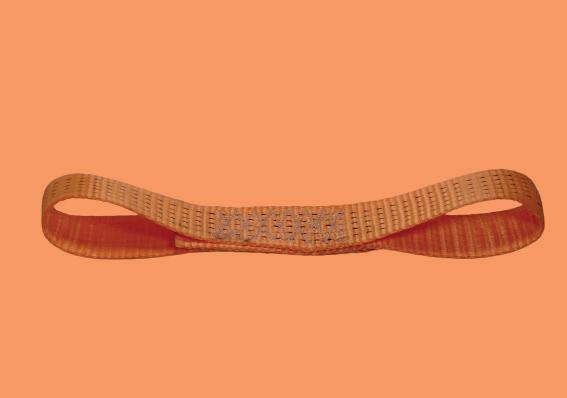

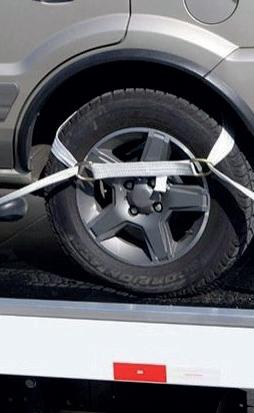

BARRIGUEIRA CONTENÇÃO DE VEÍCULO Com olhais

BARRIGUEIRA CONTENÇÃO DE VEÍCULO Com terminais Quadrados

Comprimento Largura Cód. Referência (m) (mm) 0,4m

50mm

LA5BO

10

Soluções para movimentação e transporte de cargas

CINTA E CATRACA DE AMARRAÇÃO Confeccionados com fio de poliéster em alta tenacidade.

Fator de segurança: 2:1 Utilizados em transportes de cargas em geral, motocicetas, barcos de pequeno porte, cilindros de gases e diversos implementos rodoviários e ferroviários.

CINTA PARA CONTENÇÃO DAS TAMPAS LATERAIS IMPLEMENTO GRANELEIRO Gancho Tombador Capacidade Comprimento Largura Cód. Referência de Trabalho (m) (mm) 1 Tonelada

3,6m*

35mm

FTL35T LA

1 Tonelada

3,6m*

50mm

LA145C

Capacidade Comprimento Largura Cód. Referência de Trabalho (m) (mm)

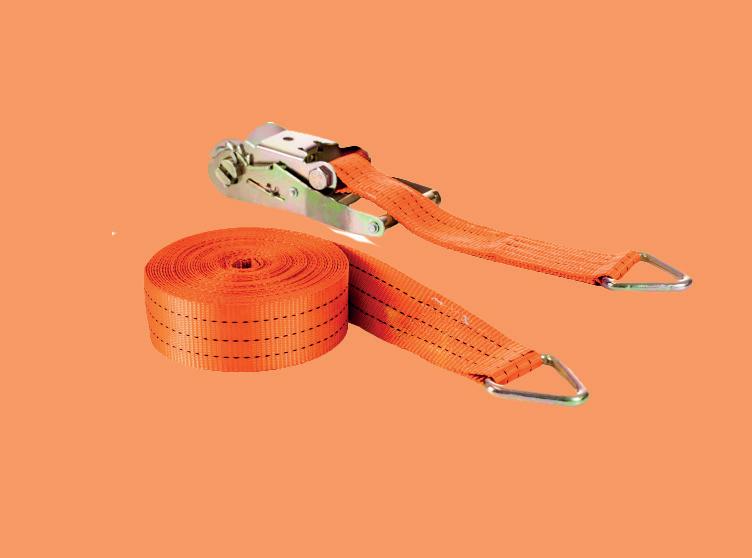

CINTA E CATRACA DE AMARRAÇÃO Gancho Delta

3 Toneladas

3m*

50mm

LA342C

7 Toneladas

9m*

100mm

LA742C

10 Toneladas

9m*

100mm

LA1042

*Entre em contato para um comprimento personalizado

11

CINTA E CATRACA DE AMARRAÇÃO Confeccionados com fio de poliéster em alta tenacidade.

Fator de segurança: 2:1 Utilizados em transportes de cargas em geral, motocicetas, barcos de pequeno porte, cilindros de gases e diversos implementos rodoviários e ferroviários.

CINTA COM BROCHE DE AMARRAÇÃO Gancho Tipo S Capacidade Comprimento Largura Cód. Referência de Trabalho (m) (mm) 540 kg

2,2m

25mm

CMB LA

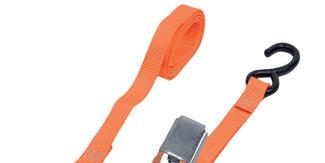

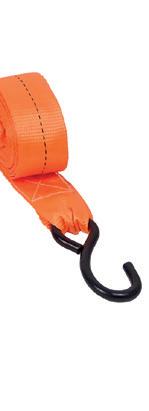

CINTA E CATRACA DE AMARRAÇÃO Gancho Tipo S Capacidade Comprimento Largura Cód. Referência de Trabalho (m) (mm) 540 kg

2m

25mm

LA087C

CINTA E CATRACA DE AMARRAÇÃO Gancho Universal ( J ) Capacidade Comprimento Largura Cód. Referência de Trabalho (m) (mm) 540 kg

2m

25mm

LA084C

12

Soluções para movimentação e transporte de cargas

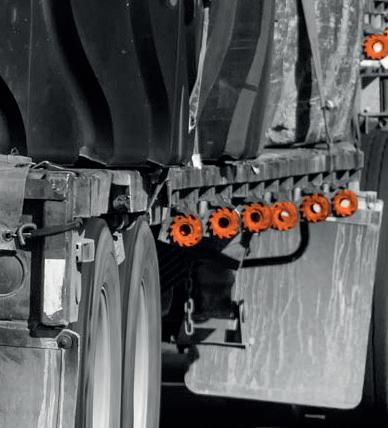

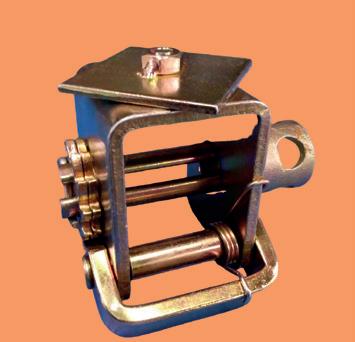

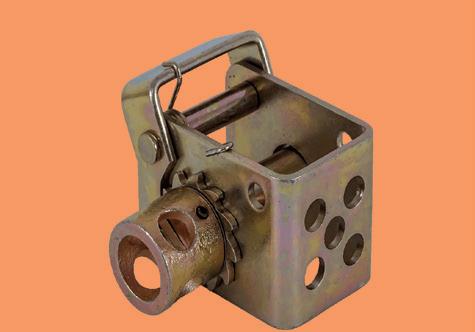

CATRACAS FIXAS

Elas são combinadas com cintas de amarração em poliéster para formar um sistema de segurança de carga que permitem que você transporte as cargas mais comuns encontradas na estrada, incluindo paletes, carga geral, toras e madeira beneficiada; produtos siderúrgicos, tubos e perfis, tanques de água e muito mais.

Fácil de operar e durável.

Para implementos rodoviários do tipo graneleiro, sider, florestal entre outros.

Capacidade Largura Cód. Referência de Trabalho (mm) 3 Toneladas

50mm

NA380

Capacidade Largura Cód. Referência de Trabalho (mm) 3 Toneladas

50mm

NA380C

5 Toneladas

50mm

NA580C

Capacidade Largura Cód. Referência de Trabalho (mm) 7 Toneladas 100mm

NA720P

Capacidade Largura Cód. Referência de Trabalho (mm) 10 Toneladas

100mm

NA920P

13

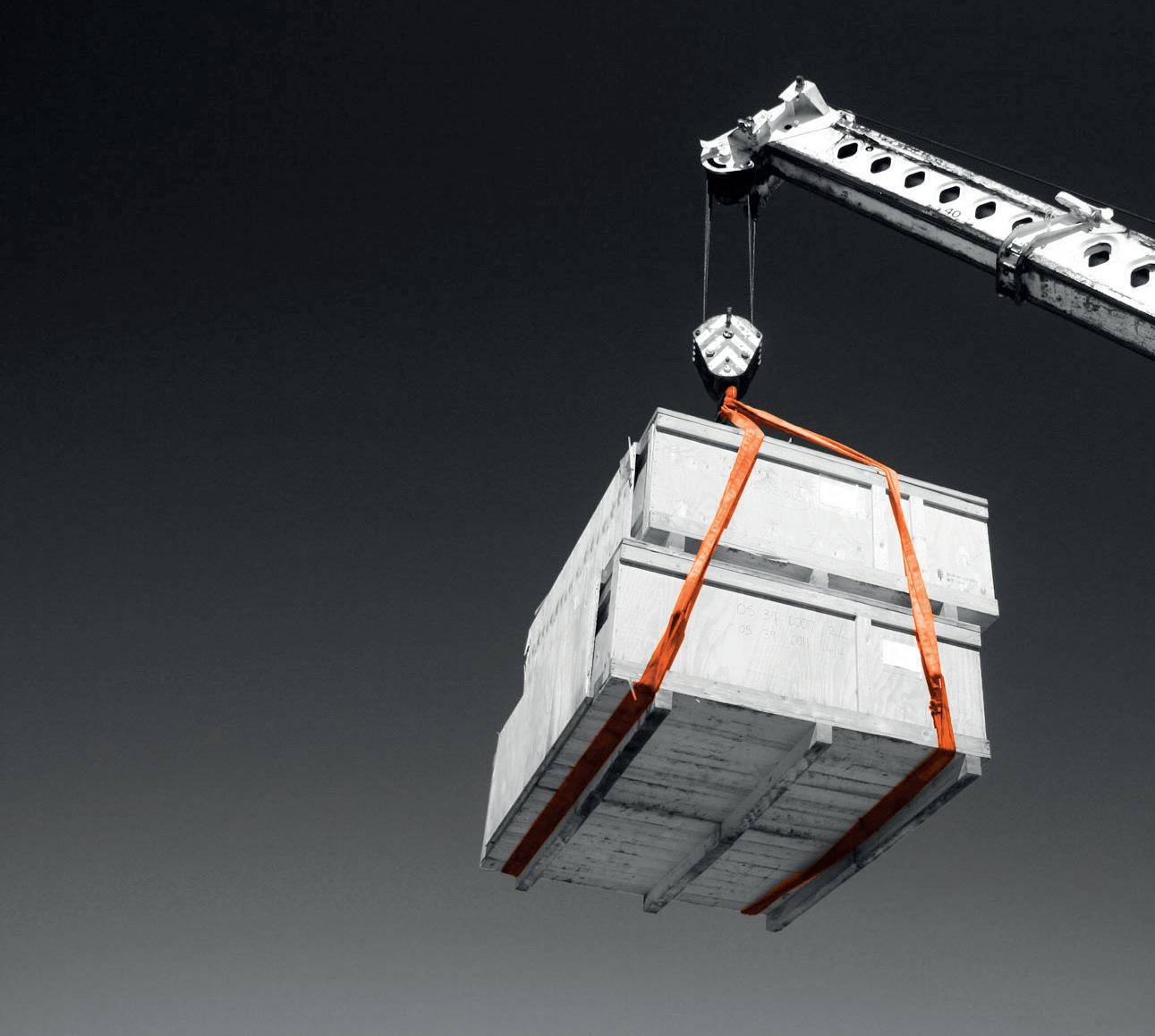

As cintas possuem construção robusta e resistente.

São uma das melhores práticas globais para içamento de carga.

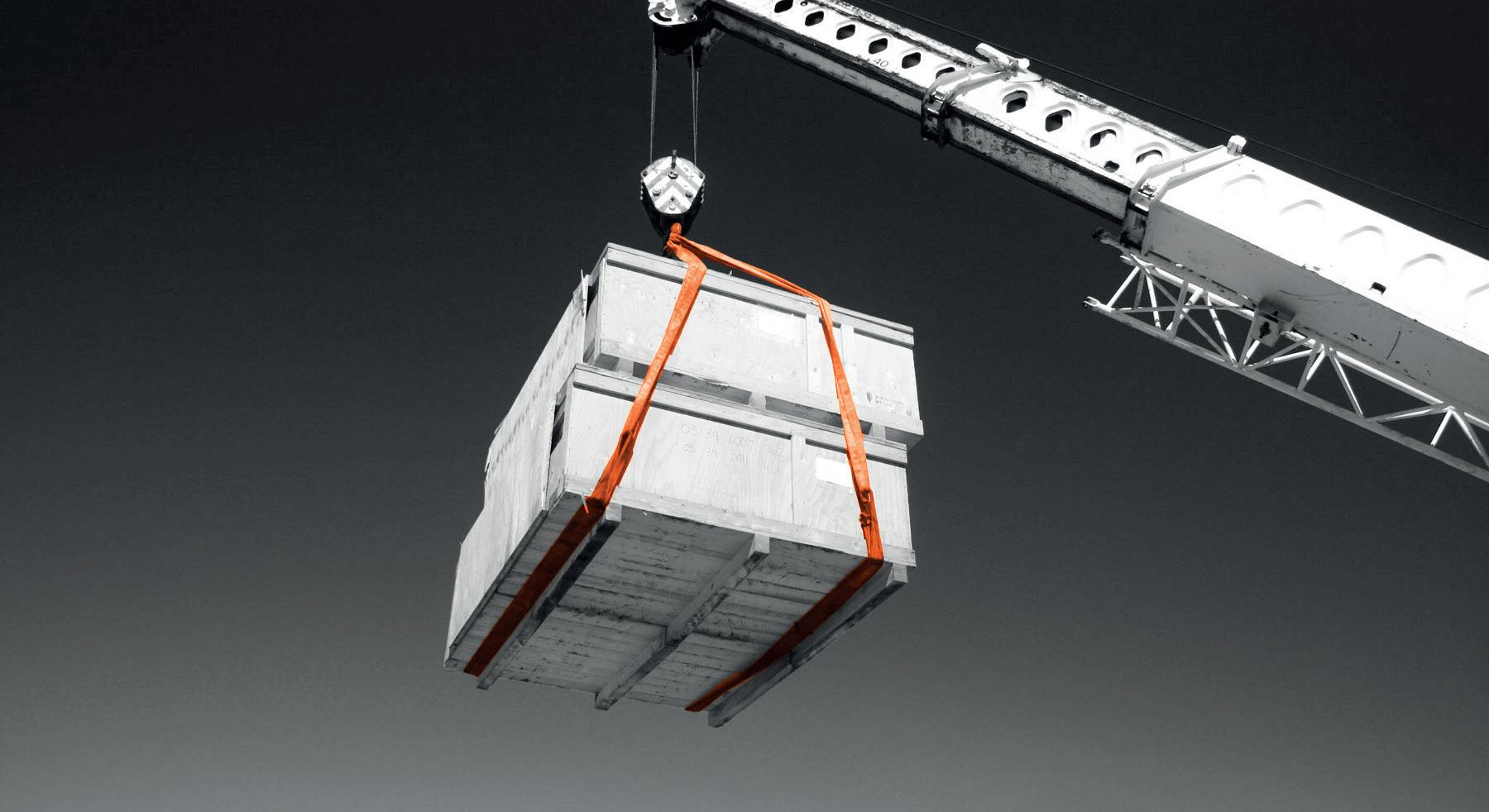

ELEVAÇÃO DE CARGAS

14

Soluções para movimentação e transporte de cargas

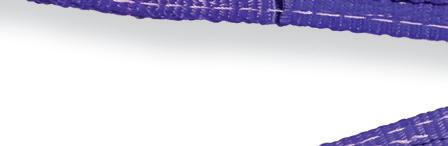

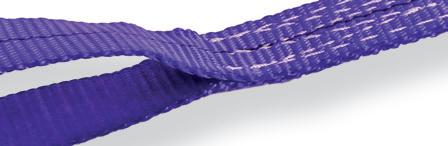

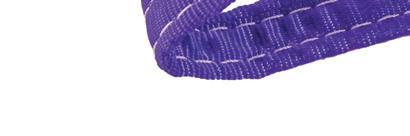

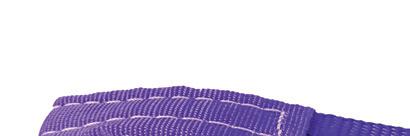

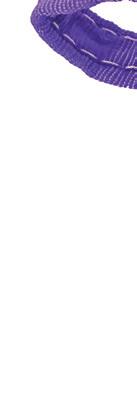

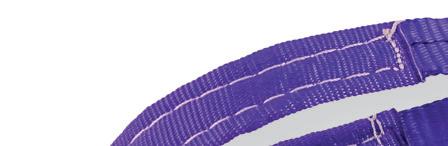

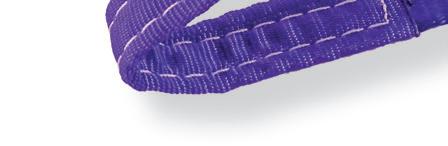

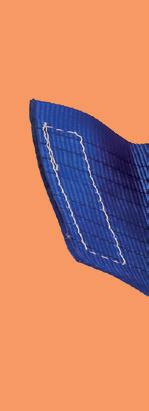

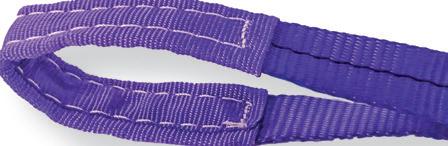

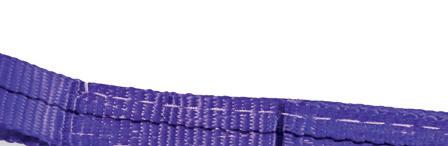

SLING PLANA Cinta plana de múltiplas camadas, fabricada com fita de poliéster e olhais reforçados nas extremidades.

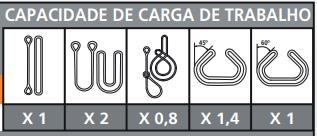

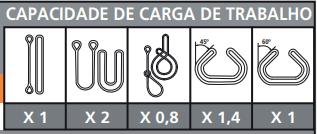

Características Fator de Segurança 7:1 Ref. Comp. Mínimo Capacidade SX-01 600mm 1000kg SX-02 1050mm 2000kg SX-03 1530mm 3000kg SX-04 1700mm 4000kg SX-05 2110mm 5000kg SX-06 2500mm 6000kg SX-08 3300mm 8000kg SX-10 4070mm 10000kg

Cor Roxo Verde Amarelo Cinza Vermelho Marrom Azul Laranja

Largura 30mm 60mm 90mm 120mm 150mm 180mm 240mm 300mm

Vertical 1000kg 2000kg 3000kg 4000kg 5000kg 6000kg 8000kg 10000kg

Basket 2000kg 4000kg 6000kg 8000kg 10000kg 12000kg 16000kg 20000kg

Choker 45° 800kg 1400kg 1600kg 2800kg 2400kg 4200kg 3200kg 5600kg 4000kg 7000kg 4800kg 8400kg 6400kg 11200kg 8000kg 14000kg

60° 1000kg 2000kg 3000kg 4000kg 5000kg 6000kg 8000kg 10000kg

ANEL PLANA Cinta Plana com fita de poliéster em formato anel (sem fim)

Caracterísiticas Fator de Segurança 7:1 Ref. Comp. Mínimo Capacidade AX-01 230mm 1000kg AX-02 350mm 2000kg AX-03 370mm 3000kg AX-04 460mm 4000kg AX-05 550mm 5000kg AX-06 640mm 6000kg AX-08 820mm 8000kg AX-10 1000mm 10000kg

Cor Roxo Verde Amarelo Cinza Vermelho Marrom Azul Laranja

Largura 30mm 60mm 90mm 120mm 150mm 180mm 240mm 300mm

Vertical 1000kg 2000kg 3000kg 4000kg 5000kg 6000kg 8000kg 10000kg

Basket 2000kg 4000kg 6000kg 8000kg 10000kg 12000kg 16000kg 20000kg

Choker 45° 800kg 1400kg 1600kg 2800kg 2400kg 4200kg 3200kg 5600kg 4000kg 7000kg 4800kg 8400kg 6400kg 11200kg 8000kg 14000kg

60° 1000kg 2000kg 3000kg 4000kg 5000kg 6000kg 8000kg 10000kg

15

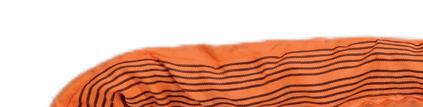

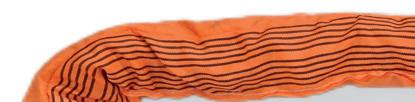

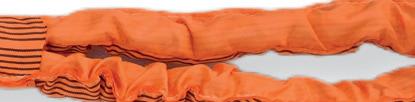

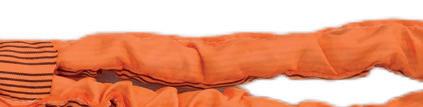

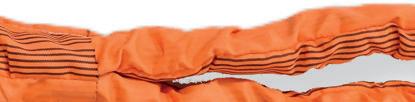

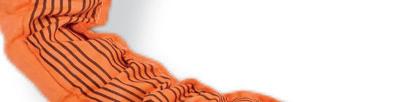

SLING TUBULAR Cinta tubular fabricada com fibras de poliéster e olhais nas extremidades.

Características Fator de Segurança 7:1 Ref. Comp. Mínimo Capacidade TSX-01 1000mm 1000kg TSX-02 1000mm 2000kg TSX-03 1500mm 3000kg TSX-04 1500mm 4000kg TSX-05 2000mm 5000kg TSX-06 2000mm 6000kg TSX-08 2500mm 8000kg TSX-10 3000mm 10000kg

Cor Roxo Verde Amarelo Cinza Vermelho Marrom Azul Laranja

Largura 45mm 46mm 60mm 72mm 84mm 88mm 98mm 122mm

TAX-12

3500mm

12000KG

Laranja

129mm

TAX-15 TAX-20 TAX-25 TAX-30

3500mm 3500mm 3500mm 3500mm

15000kg 20000kg 25000kg 30000kg

Laranja Laranja Laranja Laranja

129mm 174mm 269mm 269mm

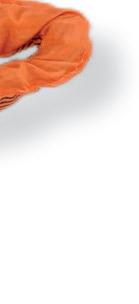

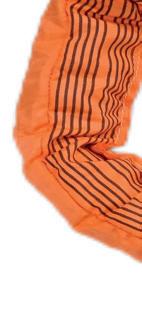

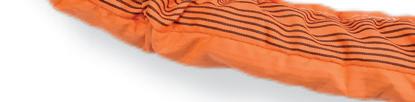

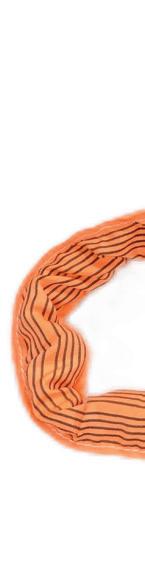

ANEL TUBULAR

Vertical 1000kg 2000kg 3000kg 4000kg 5000kg 6000kg 8000kg

Basket 2000kg 4000kg 6000kg 8000kg 10000kg 12000kg 16000kg

Choker 800kg 1600kg 2400kg 3200kg 4000kg 4800kg 6400kg

45° 1400kg 2800kg 4200kg 5600kg 7000kg 8400kg 11200kg

60° 1000kg 2000kg 3000kg 4000kg 5000kg 6000kg 8000kg

10000kg 12000kg 15000kg 20000kg 25000kg 30000kg

20000kg 24000kg 30000kg 40000kg 50000kg 60000kg

8000kg 10000kg 12000kg 16000kg 23000kg 24000kg

14000kg 16000kg 21000kg 28000kg 32000kg 42000kg

10000kg 12000kg 15000kg 20000kg 25000kg 30000kg

Cinta tubular fabricada com fibras de poliéster em formato anel (sem fim).

Caracterísiticas

Fator de Segurança 7:1

Ref. Comp. Mínimo Capacidade Cor TAX-01 1000mm 1000kg Roxo TAX-02 1000mm 2000kg Verde TAX-03 1000mm 3000kg Amarelo TAX-04 1000mm 4000kg Cinza TAX-05 1000mm 5000kg Vermelho TAX-06 1000mm 6000kg Marrom TAX-08 1000mm 8000kg Azul TAX-10 1000mm 10000kg Laranja TAX-12 1000mm 12000kg Laranja TAX-15 1000mm 15000kg Laranja TAX-20 1000mm 20000kg Laranja TAX-25 1000mm 25000kg Laranja TAX-30 1000mm 30000kg Laranja

Largura 45mm 46mm 60mm 72mm 84mm 88mm 98mm 122mm 129mm 129mm 174mm 269mm 269mm

Vertical 1000kg 2000kg 3000kg 4000kg 5000kg 6000kg 8000kg 10000kg 12000kg 15000kg 20000kg 25000kg 30000kg

Basket 2000kg 4000kg 6000kg 8000kg 10000kg 12000kg 16000kg 20000kg 24000kg 30000kg 40000kg 50000kg 60000kg

Choker 800kg 1600kg 2400kg 3200kg 4000kg 4800kg 6400kg 8000kg 10000kg 12000kg 16000kg 23000kg 24000kg

45° 1400kg 2800kg 4200kg 5600kg 7000kg 8400kg 11200kg 14000kg 16000kg 21000kg 28000kg 32000kg 42000kg

*Consulte outros tamanhos e capacidades

60° 1000kg 2000kg 3000kg 4000kg 5000kg 6000kg 8000kg 10000kg 12000kg 15000kg 20000kg 25000kg 30000kg

16

Soluções para movimentação e transporte de cargas

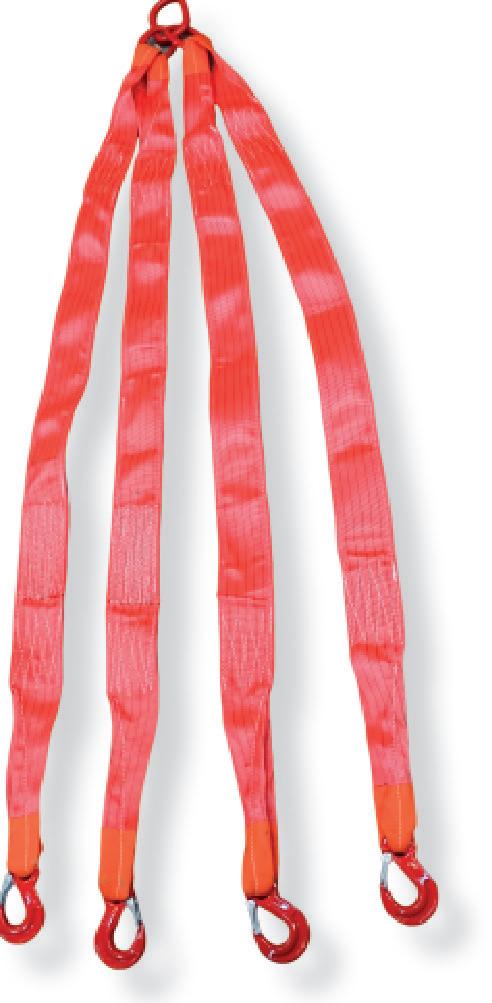

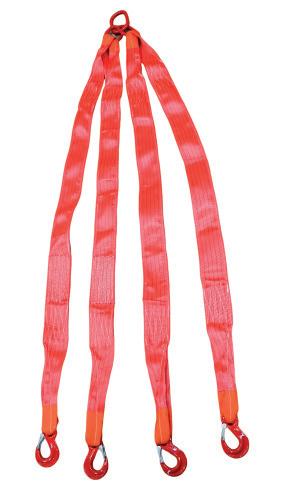

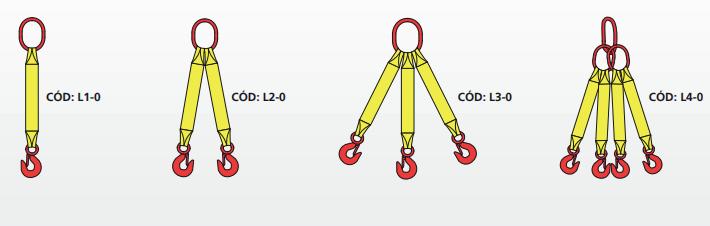

LEG

Sistema de Elevação composto por cintas de um a quatro ramais acoplados por um elo Master, Sub-elos e Ganchos forjados nas extremidades.

Confeccionada em poliéster de alta tenacidade

Caracterísiticas Fator de Segurança 4:1

Ref. Comp. Mínim Mínimo Capacidade LX-01 600mm 1000kg LX-02 1050mm 2000kg LX-03 1530mm 3000kg LX-04 1700mm 4000kg LX-05 2110mm 5000kg

Cor Roxo Verde Amarelo Cinza Vermelho

Largura 30mm 60mm 90mm 120mm 150mm

1 Perna 1000kg 2000kg 3000kg 4000kg 5000kg

2 Pernas 1400kg 2800kg 4200kg 5600kg 7000kg

3 Pernas 2100kg 4200kg 6300kg 8400kg 10500kg

4 Pernas 2 Pernas 3 Pernas 4 Pernas 2100kg 1000kg 1500kg 1500kg 4200kg 2000kg 3000kg 3000kg 6300kg 3000kg 4500kg 4500kg 8400kg 4000kg 6000kg 6000kg 10500kg 5000kg 7500kg 7500kg

*Consulte outros tamanhos e capacidades

Obs.: A capacidade total de carga está relacionada a capacidade de carga do leg e a quantidade de pernas utilizadas. Para saber a referência do produto desejado, utilize o prefixo para indicar a capacidade do leg e o código, com 2 dígitos, para indicar o número de pernas desejadas (ver ilustrações acima para obter o código).

Exemplo: LEG com 3 pernas (prefixo L3) + capacidade 2T (código 02 = Referência L3-02.

17

em ag

*Im te

en

am er

m .

iva

at str

ilu

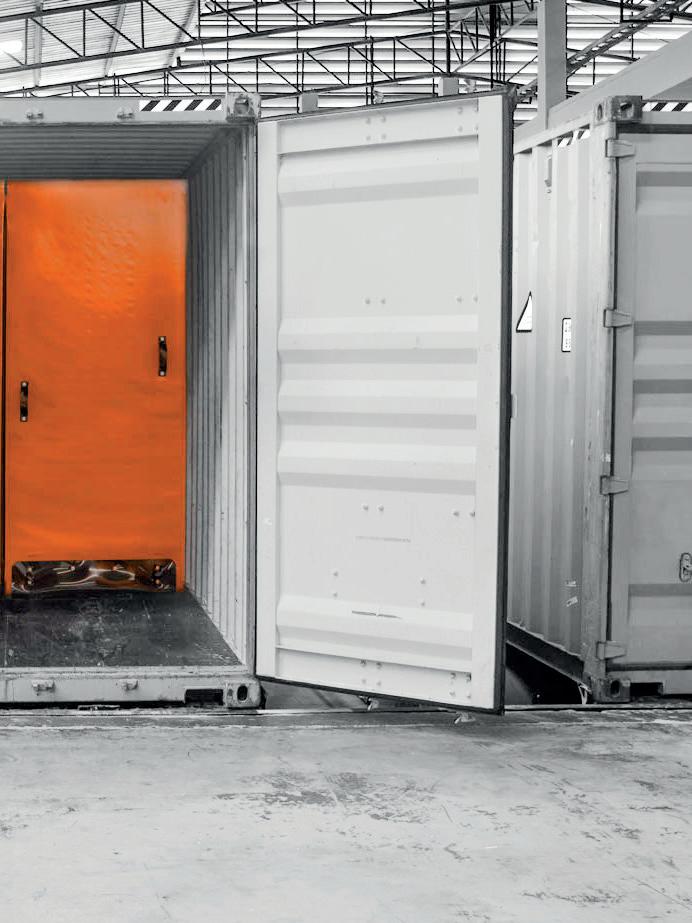

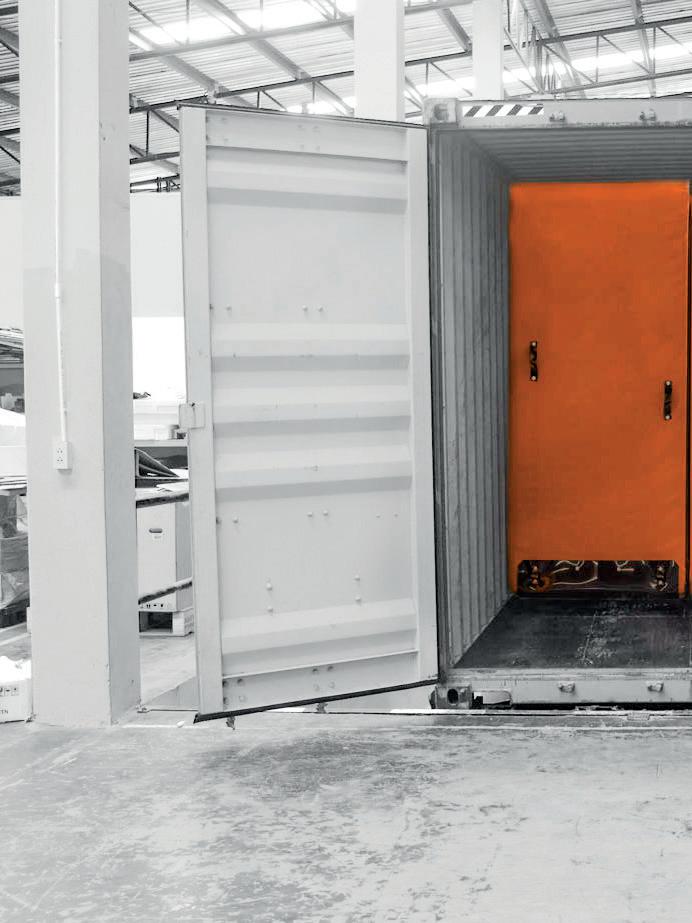

Soluções para separar cargas diversas como congeladas, refriadas e secas.

SEGREGAÇÃO DE CARGAS

18

Soluções para movimentação e transporte de cargas

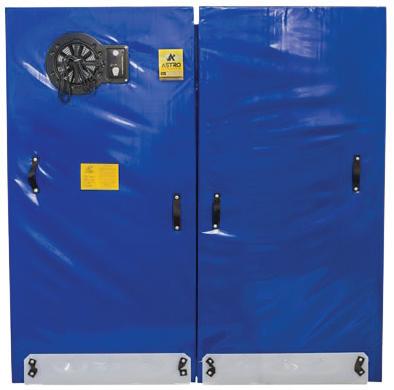

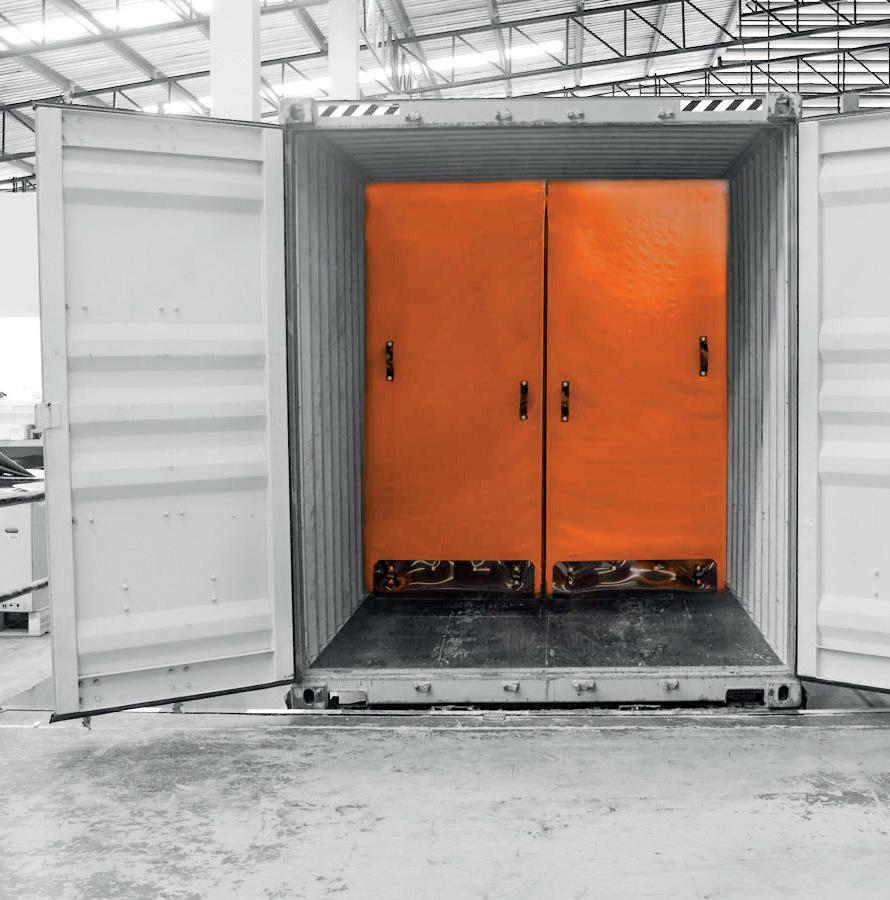

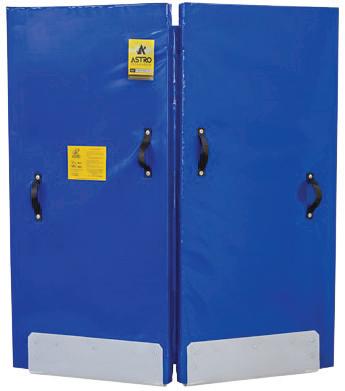

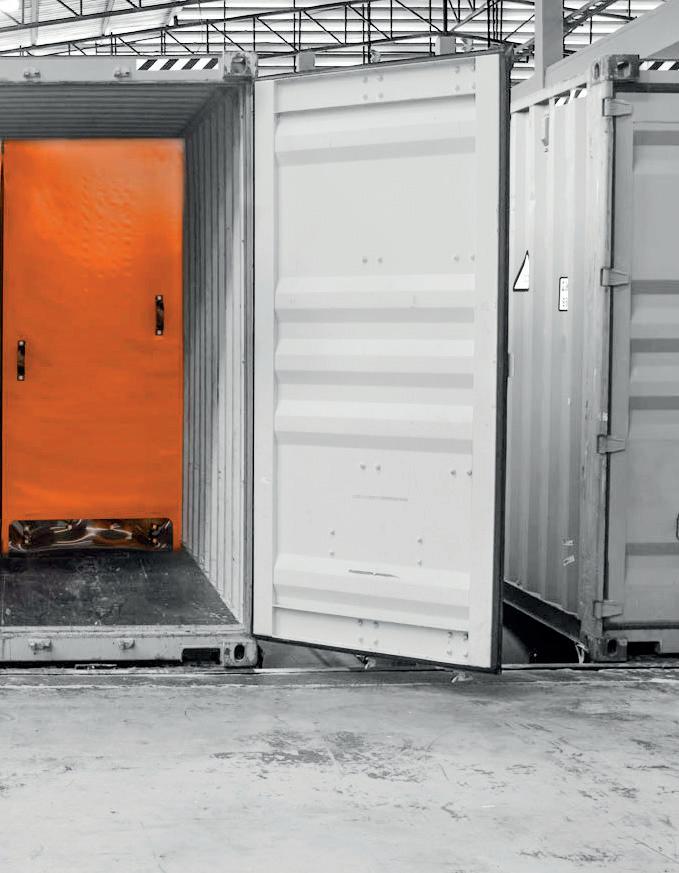

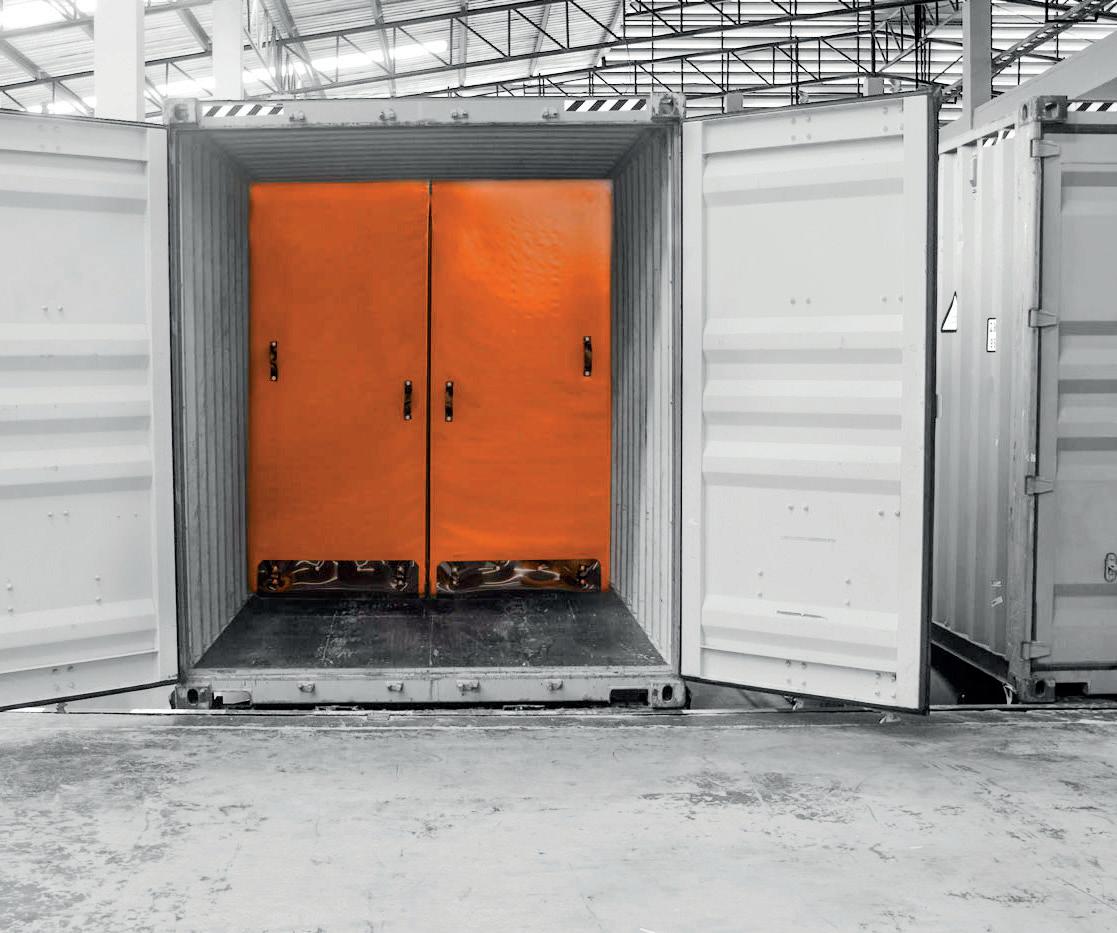

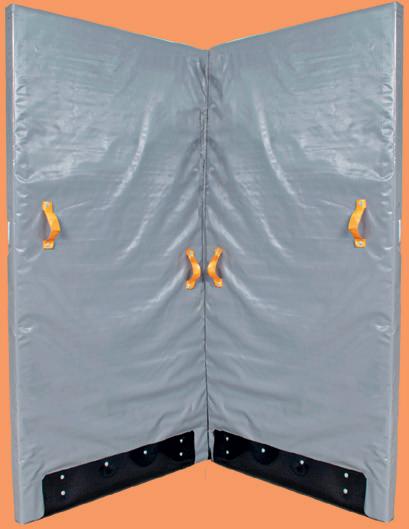

DIVISÓRIAS Divisória TÉRMICA

DTS100P MODELO BIPARTIDA Sem kit de ventilação

DTS100E MODELO BIPARTIDA LIGHT Sem kit de ventilação

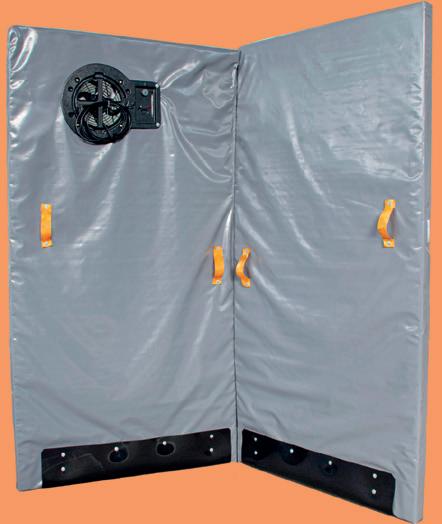

DTS100P MODELO BIPARTIDA C/ KIT DE VENTILAÇÃO Opcional 12V ou 24V

DTS100E MODELO BIPARTIDA LIGHT C/ KIT DE VENTILAÇÃO Opcional 12V ou 24V

19

DIVISÓRIAS TÉRMICA

DTS300 MODELO DESLIZANTE BASCULANTE Opcional Kit de ventilação de 12V ou 24V

DTS300R MODELO DESLIZANTE BASCULANTE PADRÃO RANDON Kit de ventilação 24V

20

Soluções para movimentação e transporte de cargas

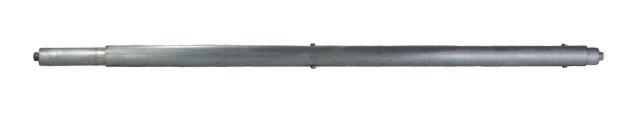

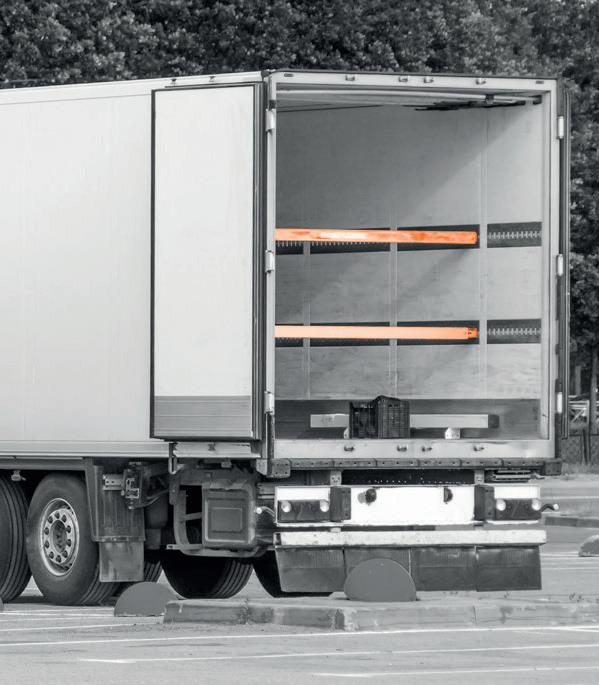

TRAVAS E TRILHO

TR100

TR200

TR300

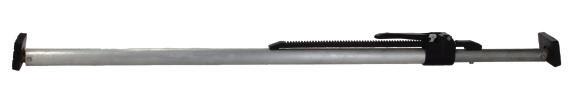

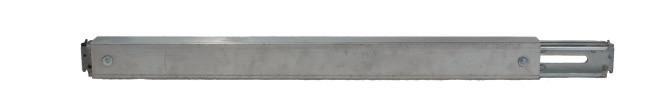

TRAVA TUDO AJUSTÁVEL EM ALUMÍNIO

TRAVA PALLET REDONDA AJUSTÁVEL

TRAVA PALLET QUADRADA AJUSTÁVEL

De 2,30m a 2,60m

De 2,30m a 2,60m

De 2,30m a 2,60m

AT718A

NA200I

LO301E

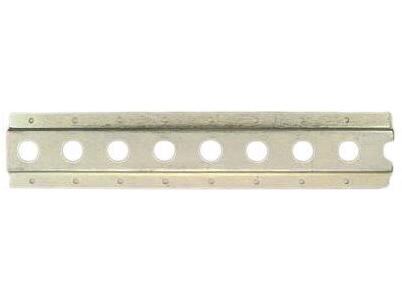

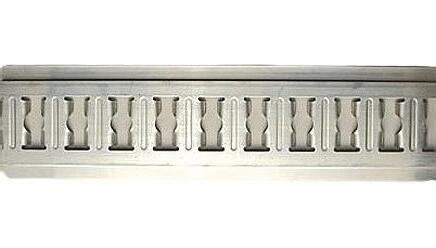

TRILHO TIPO E/F

TRILHO TIPO F

CONJUNTO LOGÍSTICO 3 TONELADAS

Trilho combinado E/F com 3,0m em alumínio

De 2,0m em aço inoxidável

Catraca móvel e gancho tipo E

21

NORMAS APLICÁVEIS A norma ABNT NBR 15883 - Cintas têxteis para amarração de cargas - estabelece os conceitos, cálculos e planejamento, necessários a uma fixação segura da carga a ser movimentada.

Em paralelo, existem normas e resoluções CONTRAN, que também abordam as condições mínimas para o transporte de cargas específicas (bobinas, chapas, granito, toras de madeira etc). Está em vigor desde 1º de Janeiro de 2017 a Resolução CONTRAN no 552, de 17 de setembro de 2015, que fixa os requisitos mínimos de segurança para amarração das cargas transportadas em veículos de carga, inclusive com as modificações trazidas pela resolução 676/2017, que as multas para o não cumprimento das mesmas.

RC

E SEGUR AD A

A

BN T NB

N ÇA

MA

(NBR 15883 - 1 E 2 / RESOLUÇÃO Nº552)

3-1 R 1588

CARGA MÁXIMA DE TRABALHO É a sigla utilizada para referir-se a Carga Máxima de Trabalho, ela vem acompanhada na etiqueta azul das cintas de elevação e amarração. É o que comumente se refere como o “nome” da cinta, geralmente se equivale à carga que será içada ou contida. O usuário e os responsáveis pela movimentação de carga devem sempre respeitar a CMT, nunca utilizando-se do Fator de Segurança. Cada modelo de cinta tem seu CMT e forma de uso adequada ao tipo de movimentação que será realizada.

Exemplo: 5.000 Kg

SI

A EM ST

2.500 Kg

FATOR DE SEGURANÇA (FS) Relação entre a Força Mínima determinada de Ruptura e a CMT. Em amarração de cargas este FS deve ser no mínimo de 2:1 e jamais deve ser levado em consideração nos cálculos para determinar a fixação e movimentação de cargas.

22

Soluções para movimentação e transporte de cargas

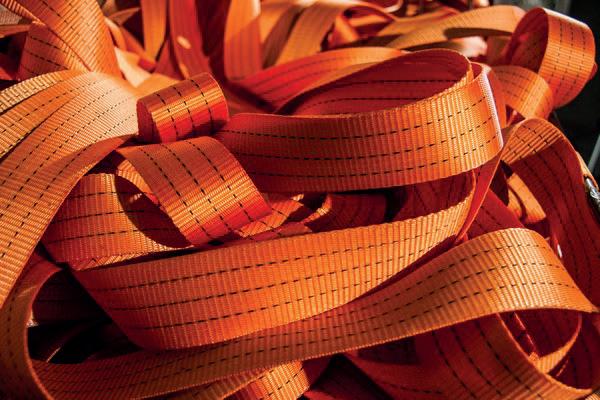

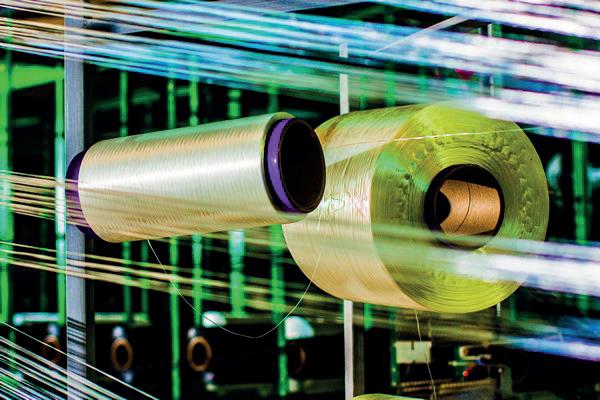

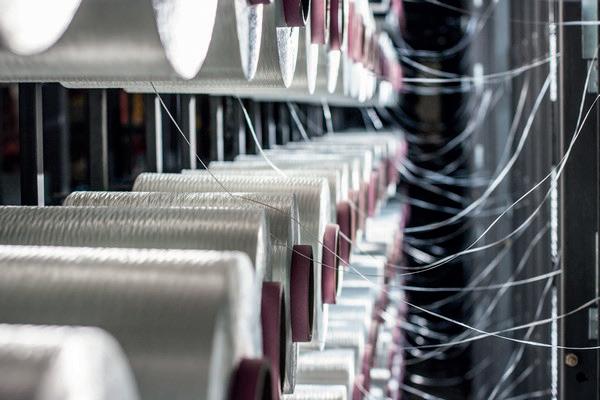

NOSSA FÁBRICA Temos a tecelagem própria das cintas na nossa fábrica em Cachoeirinha, no Rio Grande do Sul, o que nos permite aumentar significativamente nossa capacidade global de fabricação e fornecer soluções novas e ainda mais aprimoradas.

Possuímos uma grande capacidade de produção e de fornecimento de soluções de contenção

de carga, elevação e segregação de carga. Com a produção local das cintas de poliéster, beneficiamos diretamente o mercado brasileiro com os melhores prazos de entrega e menores custos de transporte, ajudando nossos clientes a ter acesso aos produtos de forma rápida e barata.

23

Vantagens de comprar na Astro Cargo Produtos de qualidade; Desenvolvimento de soluções personalizadas para suas necessidades; Confiabilidade no envio dos produtos; Produtos que atendem as normativas; Time de especialistas sobre os nossos produtos.

Enviamos para todo o Brasil

O NOSSO CARRO CHEFE É A SUA SEGURANÇA!

Contatos Telefone: (51) 3393-6199 Endereço: Rua Nelson chmann, 365.

Distrito Industrial Cachoeirinha - RS - Brasil CEP: 94930-625
