PLANTAS ARQUITECTÓNICAS

FACHADA POSTERIOR

FACHADA LATERAL

Advertisement

SECCION 3 SECCION 4

SECCION 2

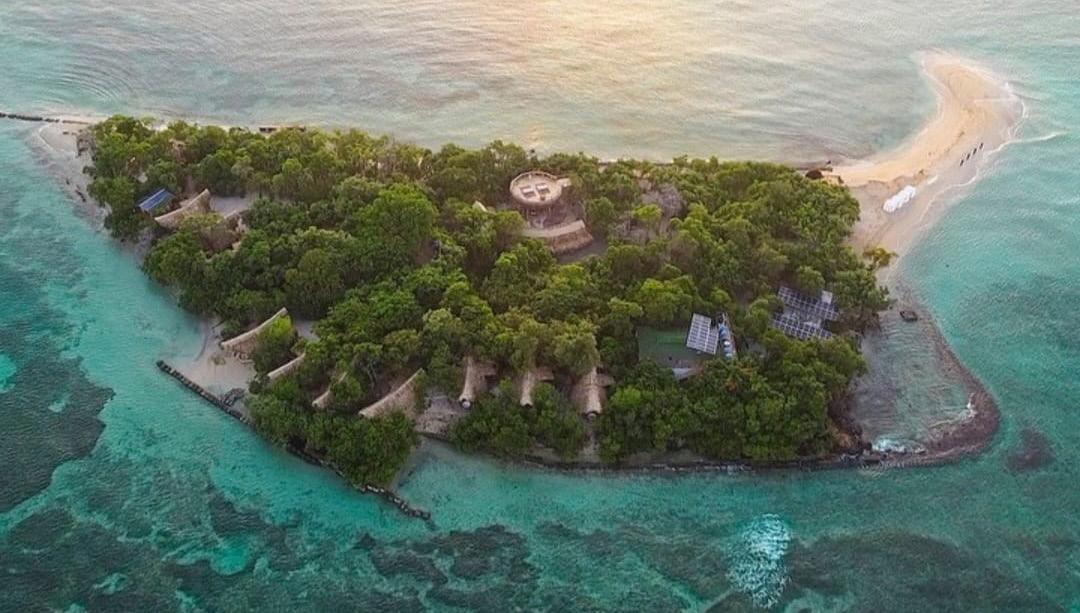

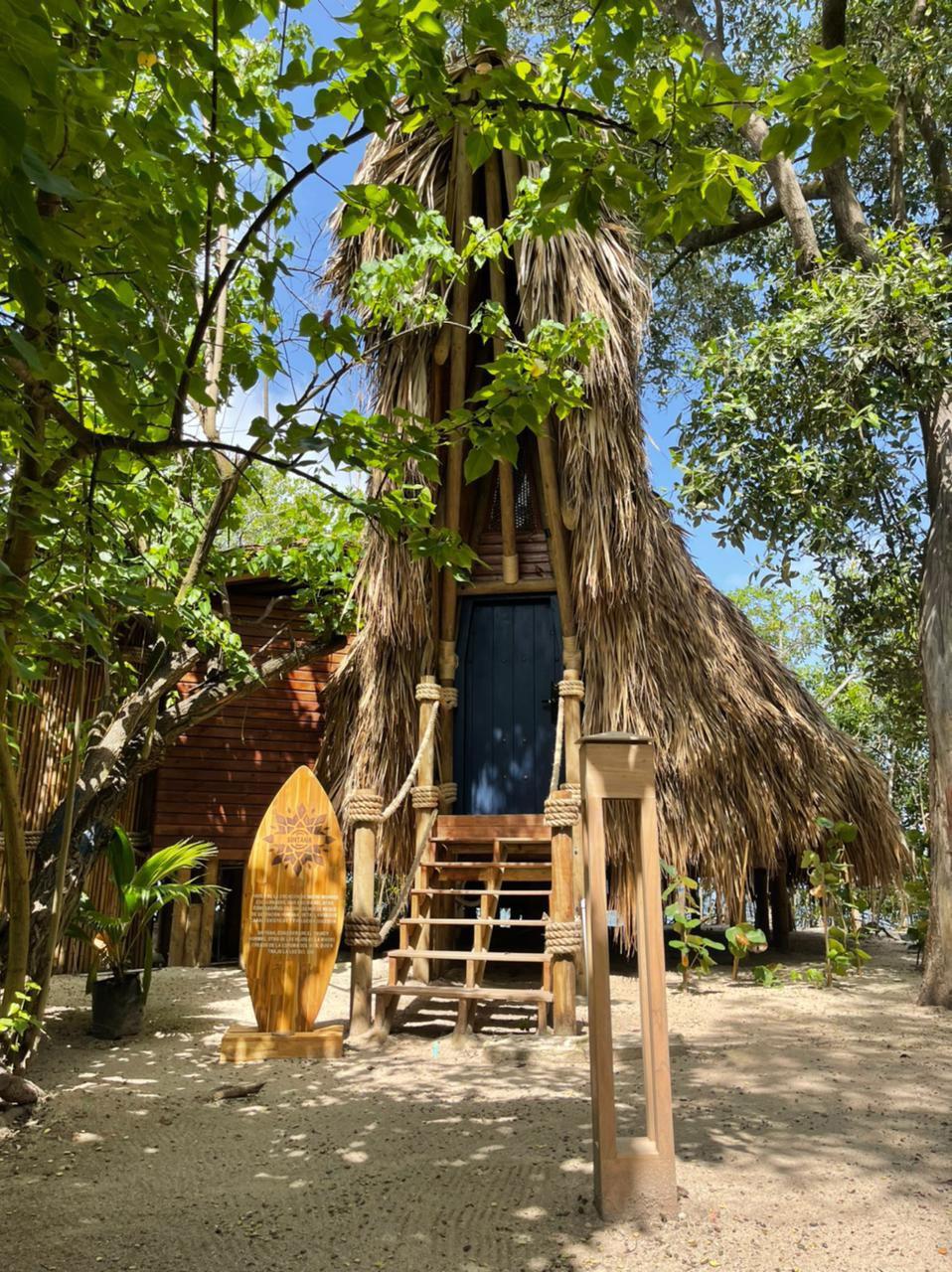

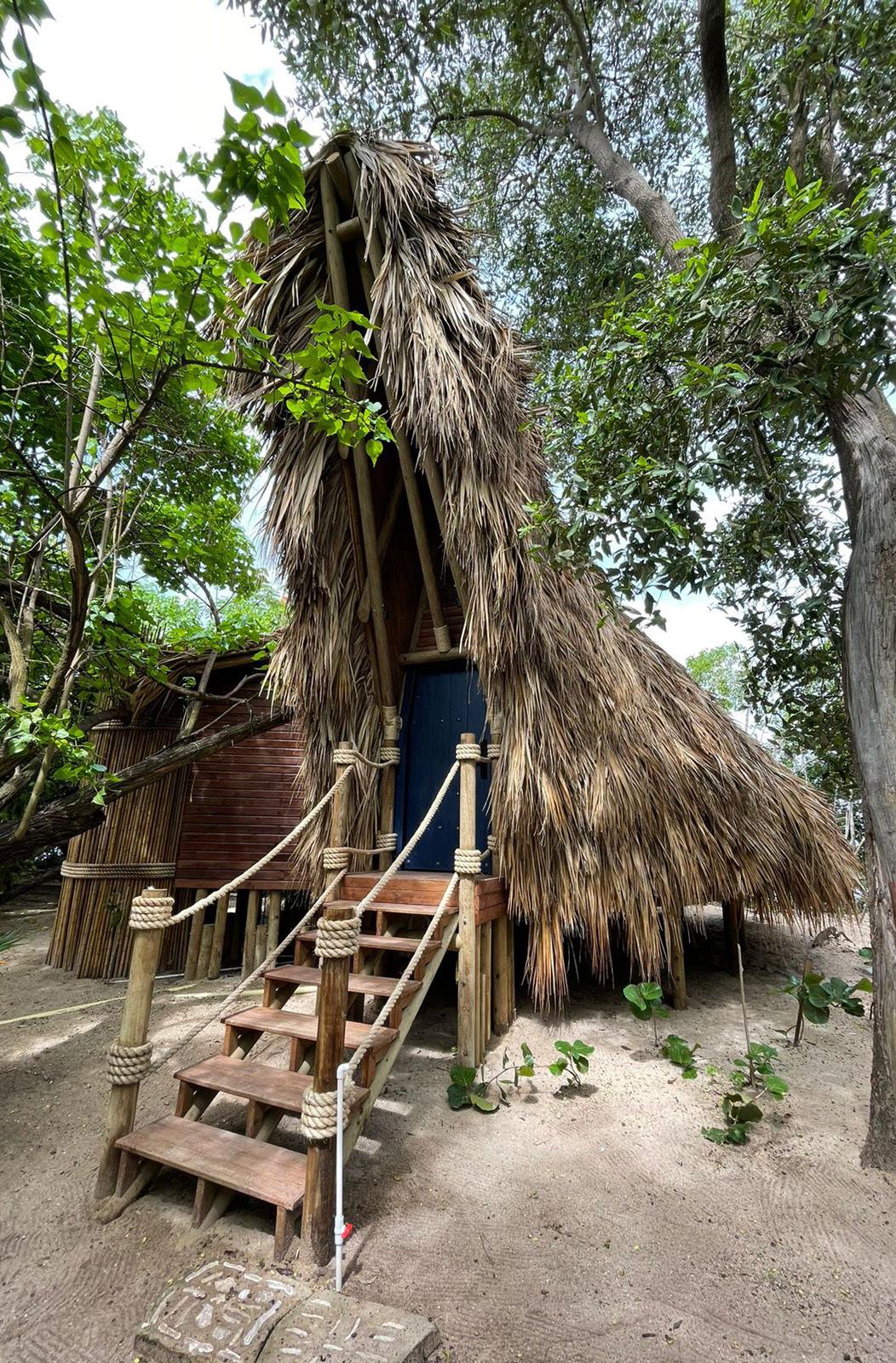

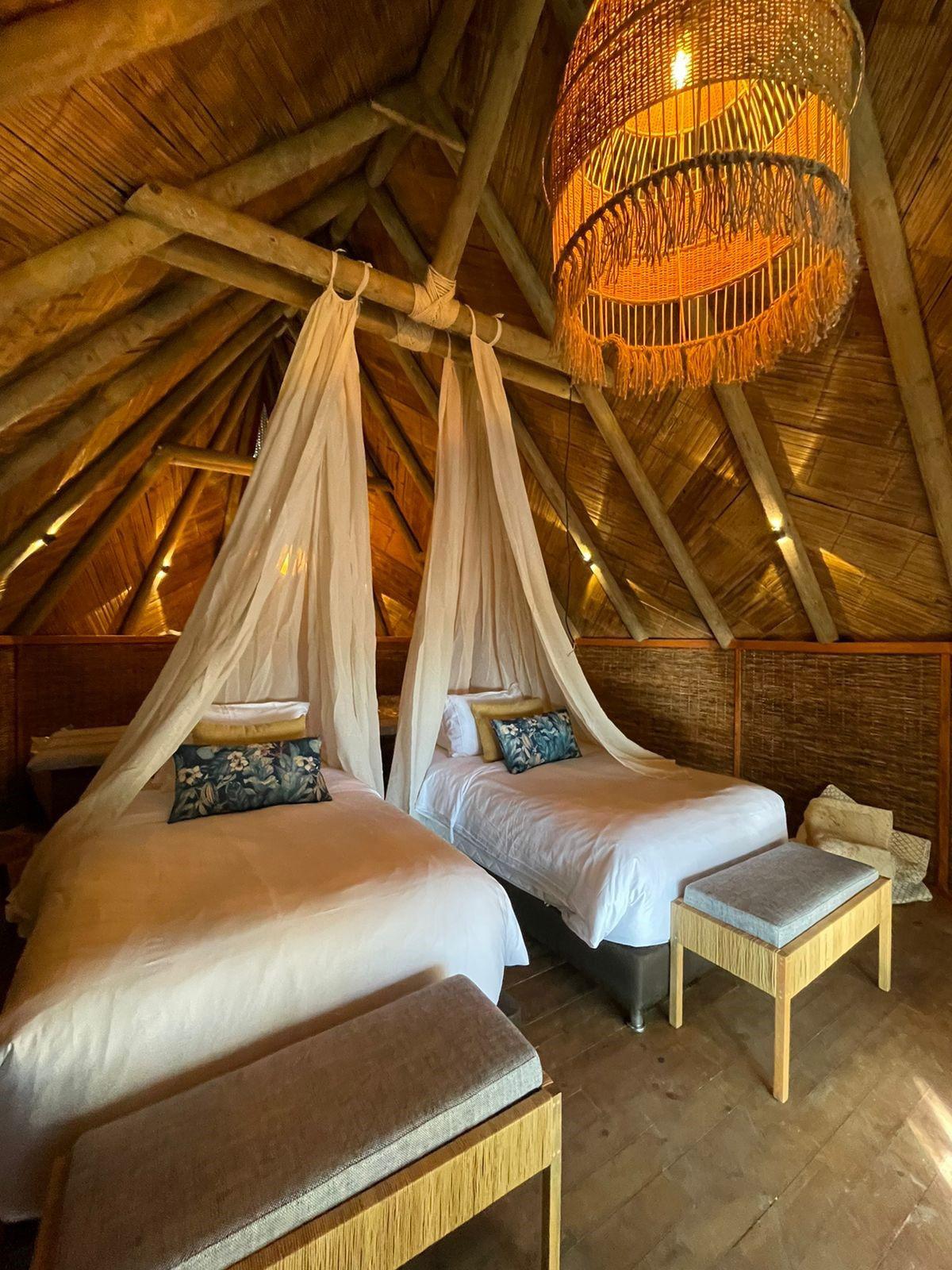

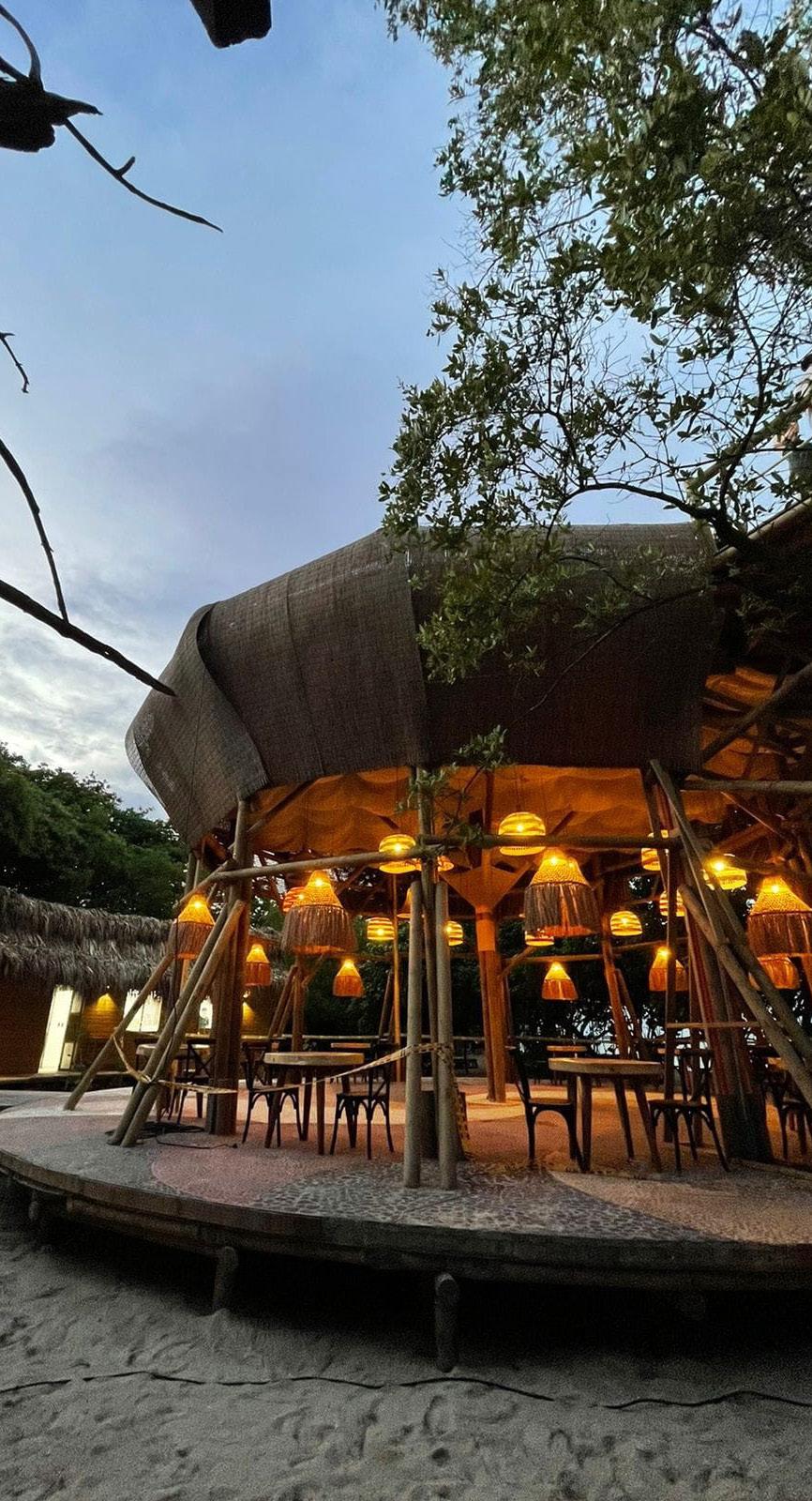

Proyecto de diseño y construcción de un complejo turístico ubicado en el archipielago de Islas del Rosario (Colombia), el proyecto inicia como una pauta de la Cerveza Corona para desarrollar una oferta en la que los clientes puedan obtener el premio de vivir la experiencia Corona en una isla del caribe. El proyecto cuenta con 10 bungalows, Arco de bienvenida, Muelle/ Malecón, Spa, “Parchadero”, Restaurante, Cocina, Baños y zona de Staff. El proyecto además se realiza bajo la premisa de sostenibilidad, por lo cuál se emplean materiales 100% naturales y el uso de páneles solares fotovoltáicos y térmicos.

Dentro del proyecto, se desempeñó el cargo de Líder de diseño y detalles arquitectónicos. Las tareas realizadas dentro del proyecto fueron: Elaboración de planimetría (Plantas, secciones, fachadas), modelado 3D, Detalles constructivos, coordinación de planos técnicos, cantidades de obra para compartir con el equipo de ingeniería y construcción, y seguimiento de obra.

Estructura en pino pátula según especificación estructural

Banderín de remate corozo

Guadua

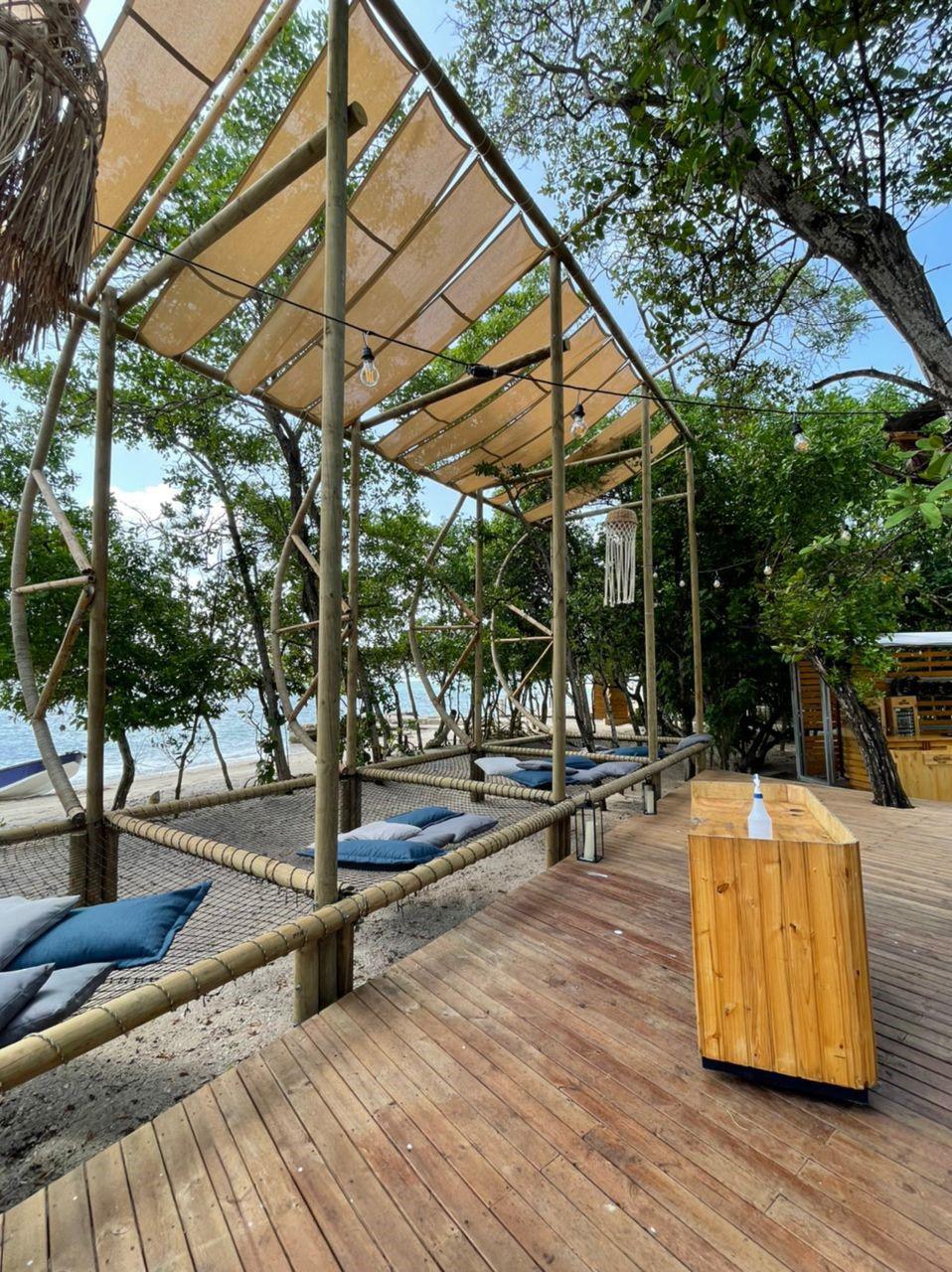

Malla catamarán elaborada en multifilamento rombo de 4x4 cm, calibre # 3 impermeabilizado color negro.

Deck en tablilla de pino

Cerramiento troncos de bambú

SECCIÓN A-A'

W.C Cuarto de empleados Cuarto de Basuras

Cuerda trenzada amarrada a estructura interno en lata de corozo 0.60

Placa Superboard 10mm Enmasillado y pintado (interior y exterior)

Pase en deck para conservación de vegetación

Tablilla de pino pátula Acabado interno en lata de corozo

Tablilla de pino Estructura cubierta en pino pátula

Placa Superboard 10mm Enmasillado y pintado (interior y exterior)

Tablilla de pino pátula 2.60 0.79

Acabado 0.25

Paja Palma amarga 0.51 1.19 1.80 1.38 0.10 1.61 0.11 1.50

Sanitario 1.00

1.40

Enchape Porcelanato 30 * 75 cm 2.70

Espejo Lavamanos

Enchape Porcelanato 10 x 20 cm Altura 0.90 m (a Campana)

Placa Superboard 10mm

Revoque blanco con piedras ornamentales Placa Superboard 10mm Enmasillado y pintado

Guarda escoba a media caña en PVC

SECCIÓN B-B'

Piso acabado en tablón de Gres Konkretus Home 1.30 0.10

Revoque blanco con piedras ornamentales Placa Superboard 10mm Enmasillado y pintado

Guarda escoba a media caña en PVC

Piso acabado en tablón de Gres

Proyectos De Obra

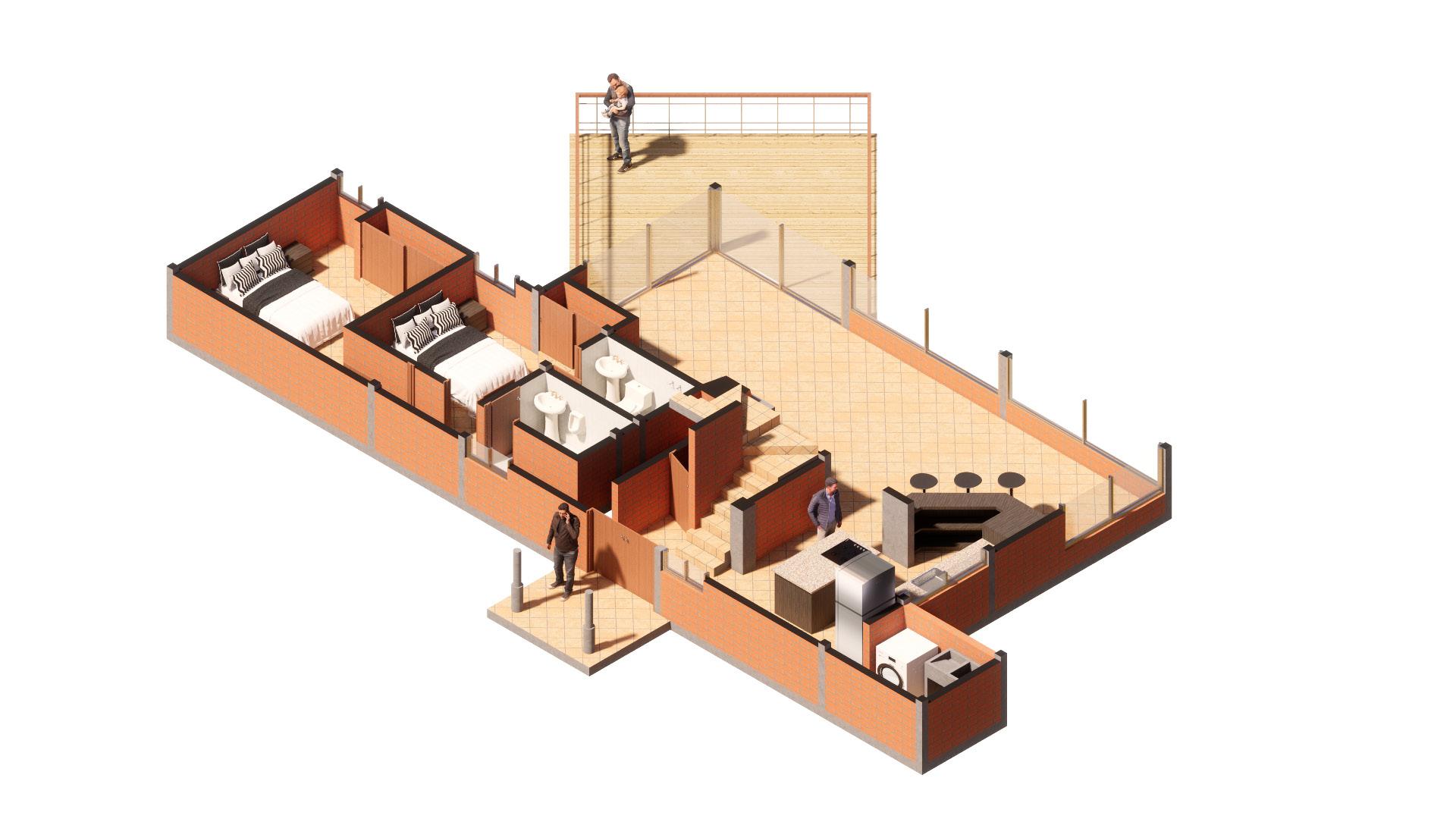

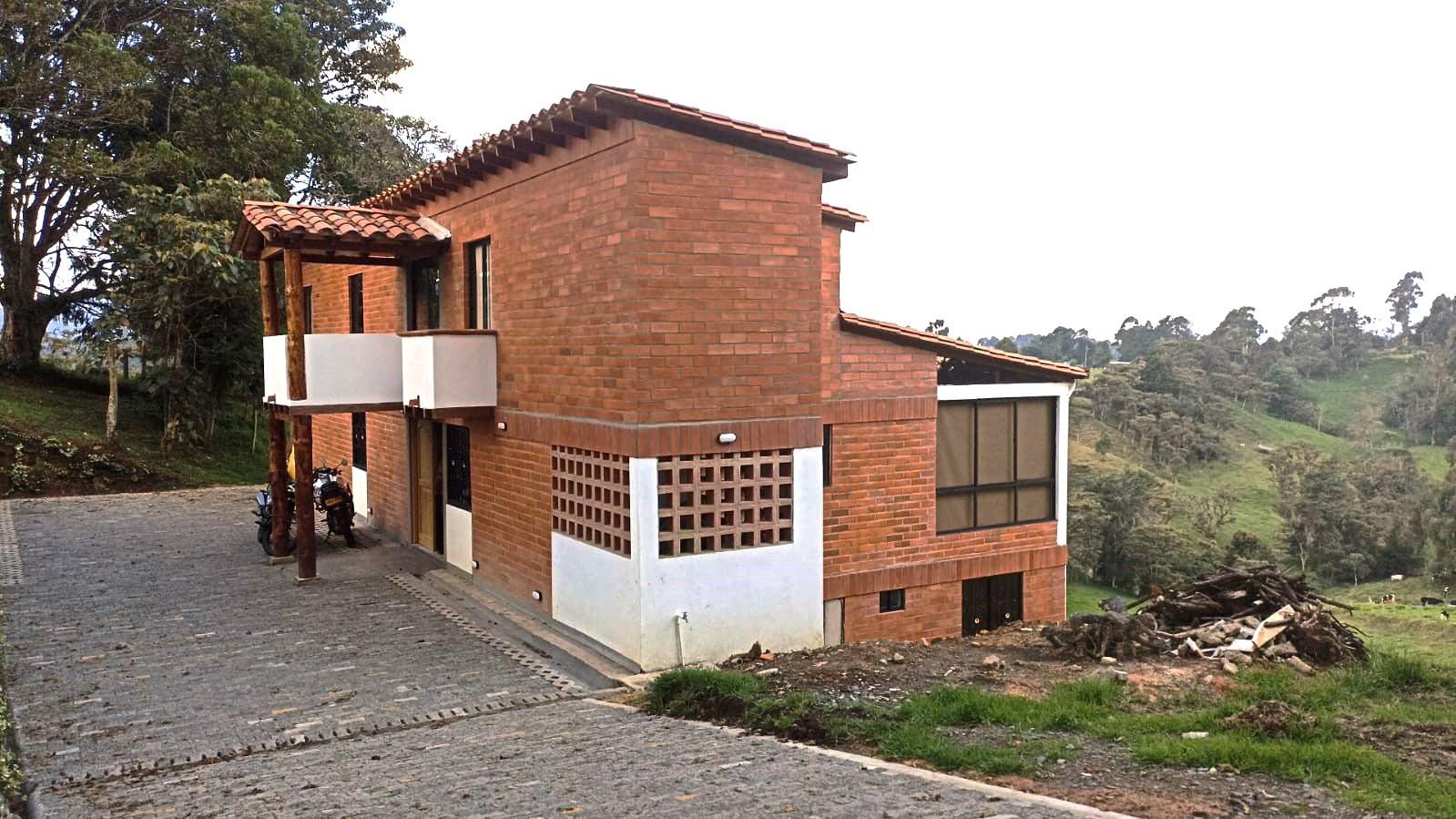

Proyecto de construcción de una casa campestre de 250 m2 en el municipio de San Pedro de los Milagros, Antioquia (Colombia). La casa cuenta con tres plantas y se emplaza de forma escalonada debido a la pendiente empinada del lote. Su construcción es en estructura aporticada y sistema tradicional, el concepto de sus materiales es a base del barro y madera, por lo que sus principales elementos son el ladrillo, el gres y la tablilla de pino. La casa cuenta con 5 habitaciones, 3 baños, zona de ropas, sala, comedor, cocina y un deck al aire libre.

Las tareas realizadas dentro del proyecto fueron: Elaboración de modelo 3D y visualización arquitectónica, supervisión y control de obra, compra de materiales y control de presupuesto. El proyecto se realizó de manera independiente asociado con el arquitecto Mauricio Gallego.
