BITACORA DIGITAL CORTE 2, 3Y 4

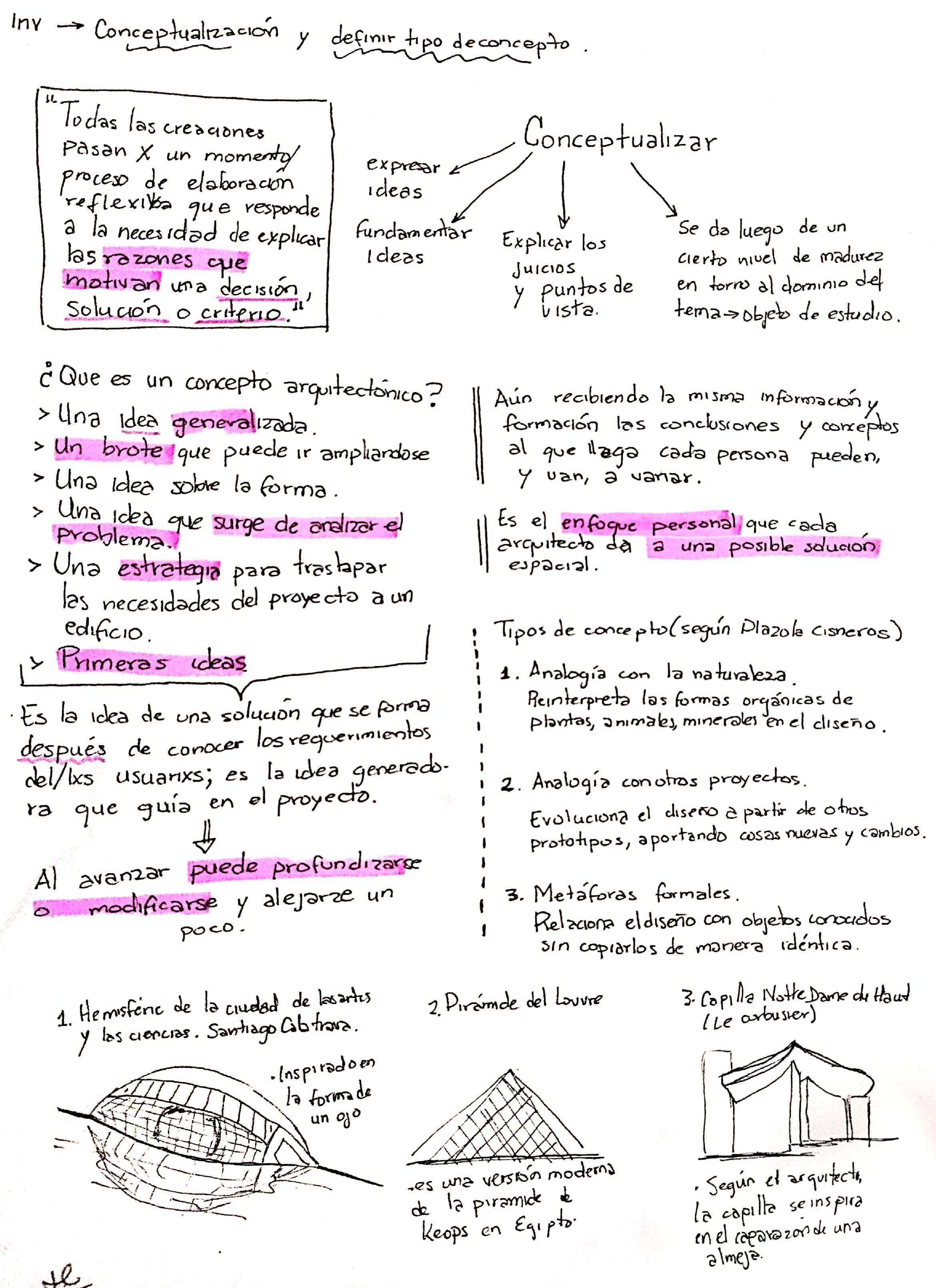

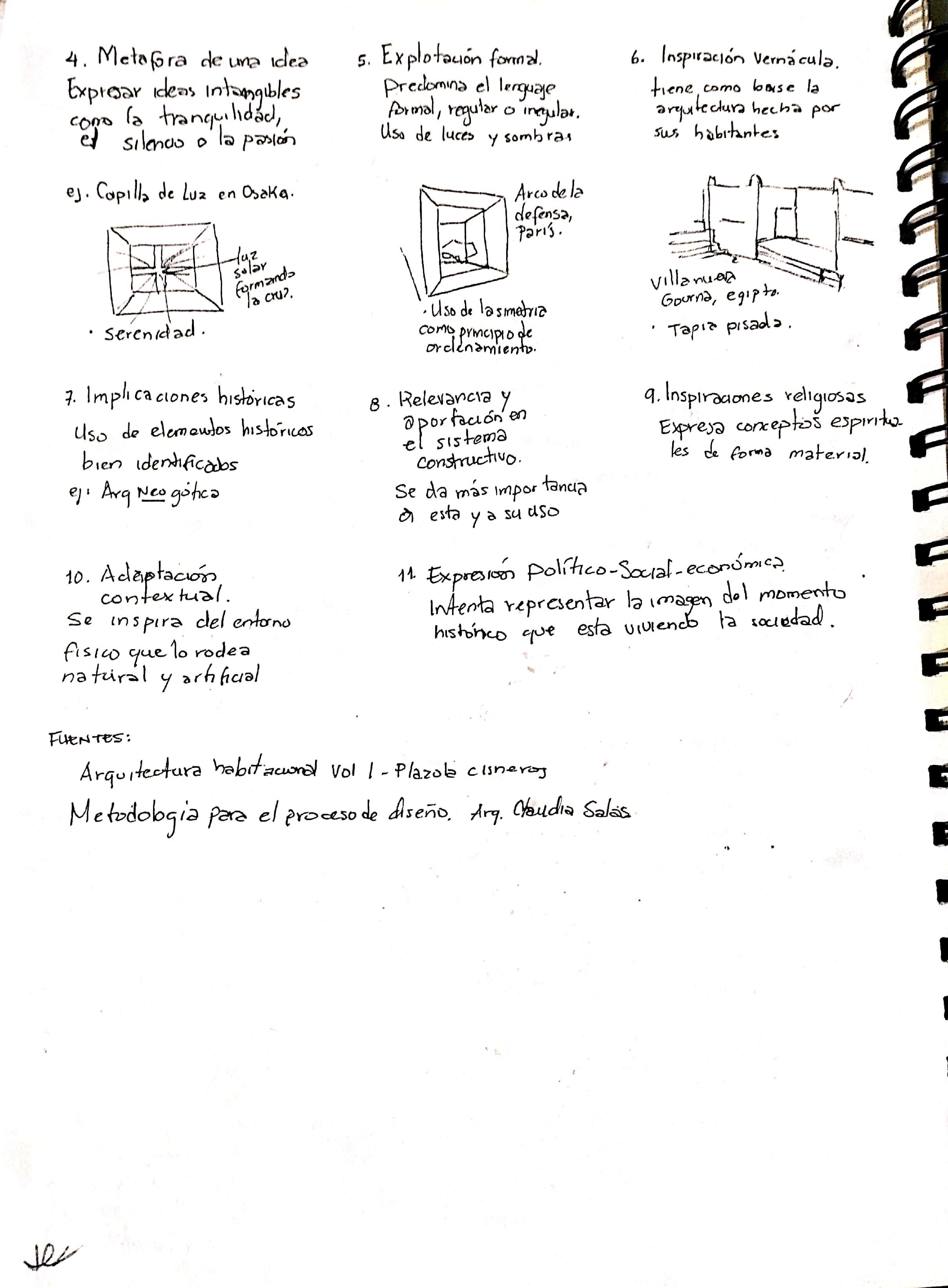

¿Qué es el concepto en arquitectura?
TRABAJO GRUPAL: ANDREA CHACÓN, ARIANNE MANOTAS, LAURA PARRA, MARÍA REALES

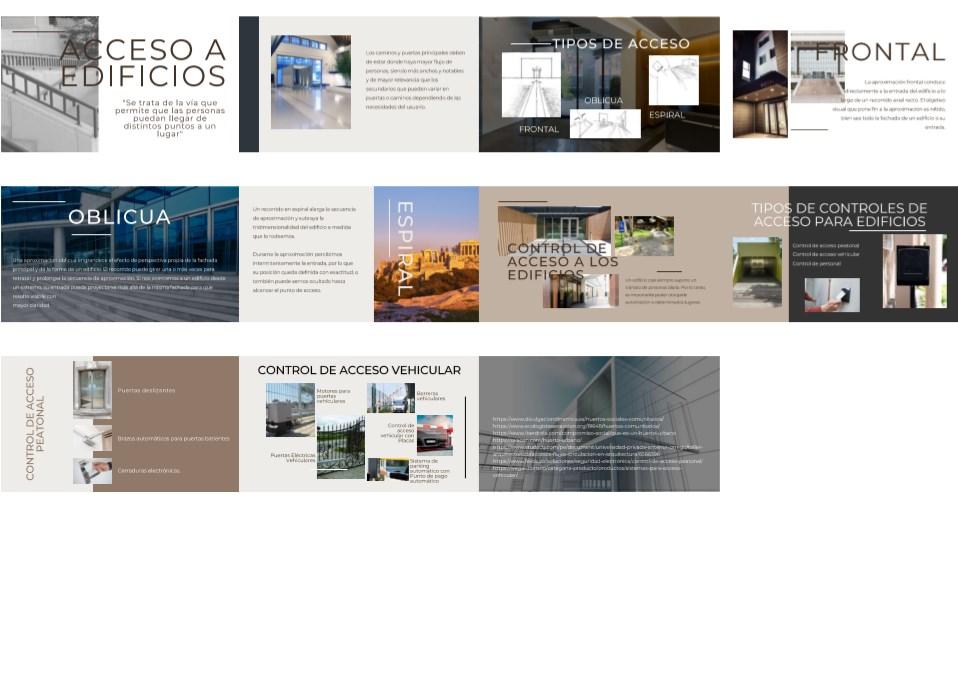

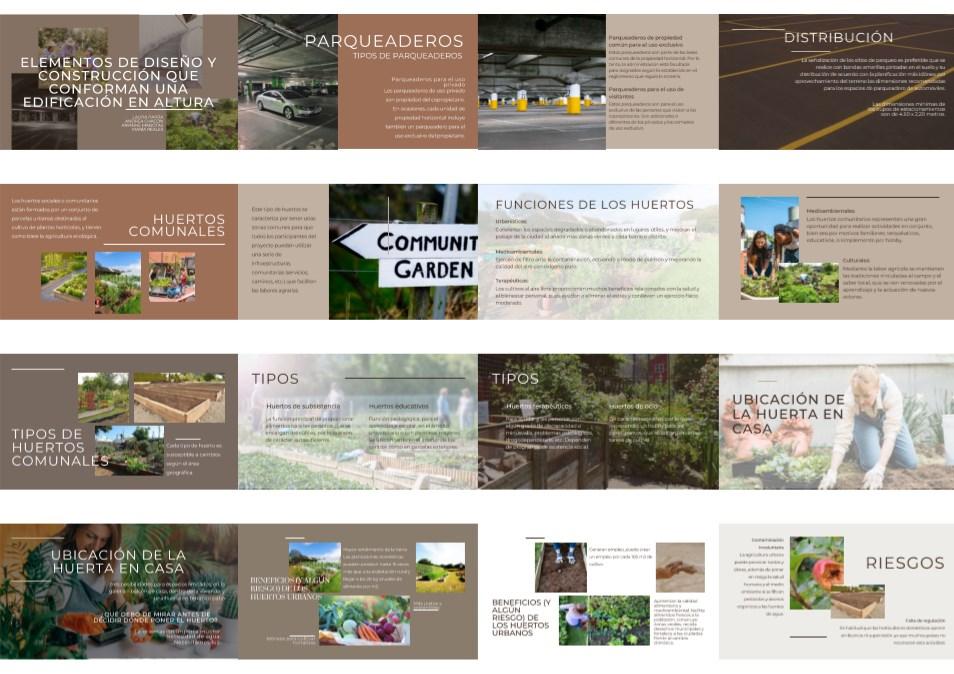

Elementos que conforman un edificioPARQUEADEROS, HUERTAS Y ACCESOS LINK EN ISSUU: https://issuu.com/arianne_mdomenech/docs/elementos_de_dise_o_y_construcci_n_que_conforman_u
TRABAJO GRUPAL: ANDREA CHACÓN, ARIANNE MANOTAS, LAURA PARRA, MARÍA REALES
Elementos que conforman un edificioPARQUEADEROS, HUERTAS Y ACCESOS LINK EN ISSUU: https://issuu.com/arianne_mdomenech/docs/elementos_de_dise_o_y_construcci_n_que_conforman_u

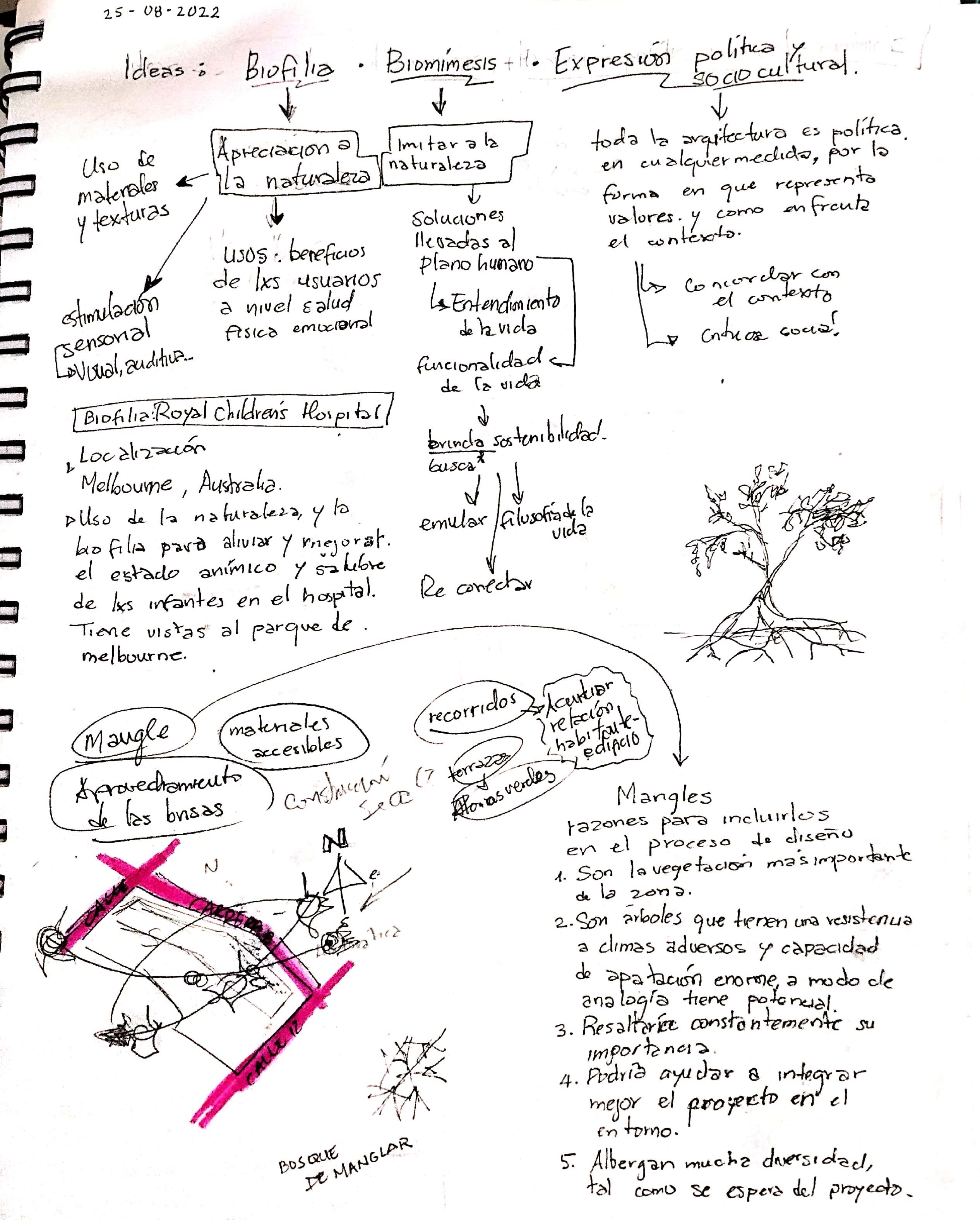

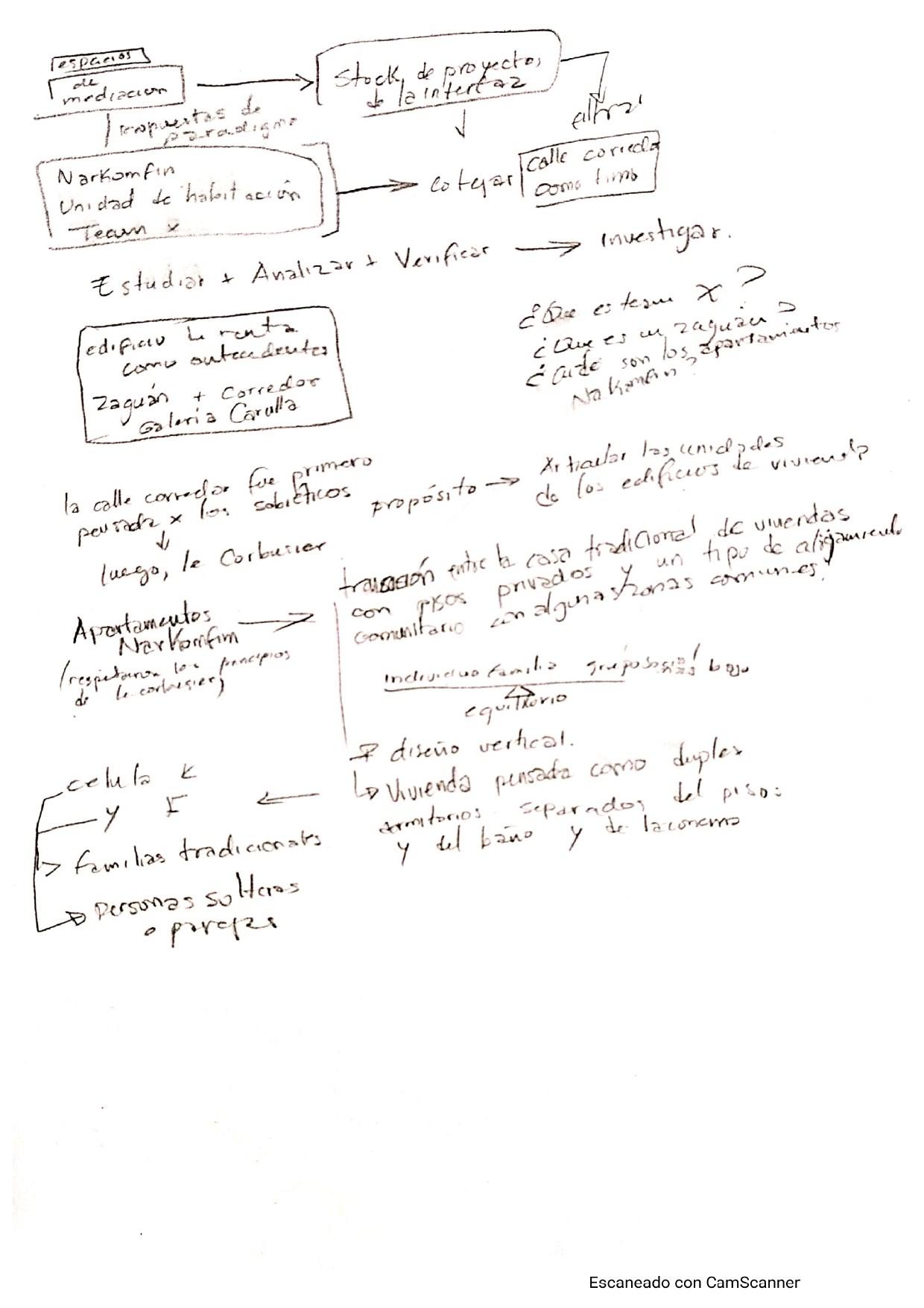

LLUVIA DE IDEAS

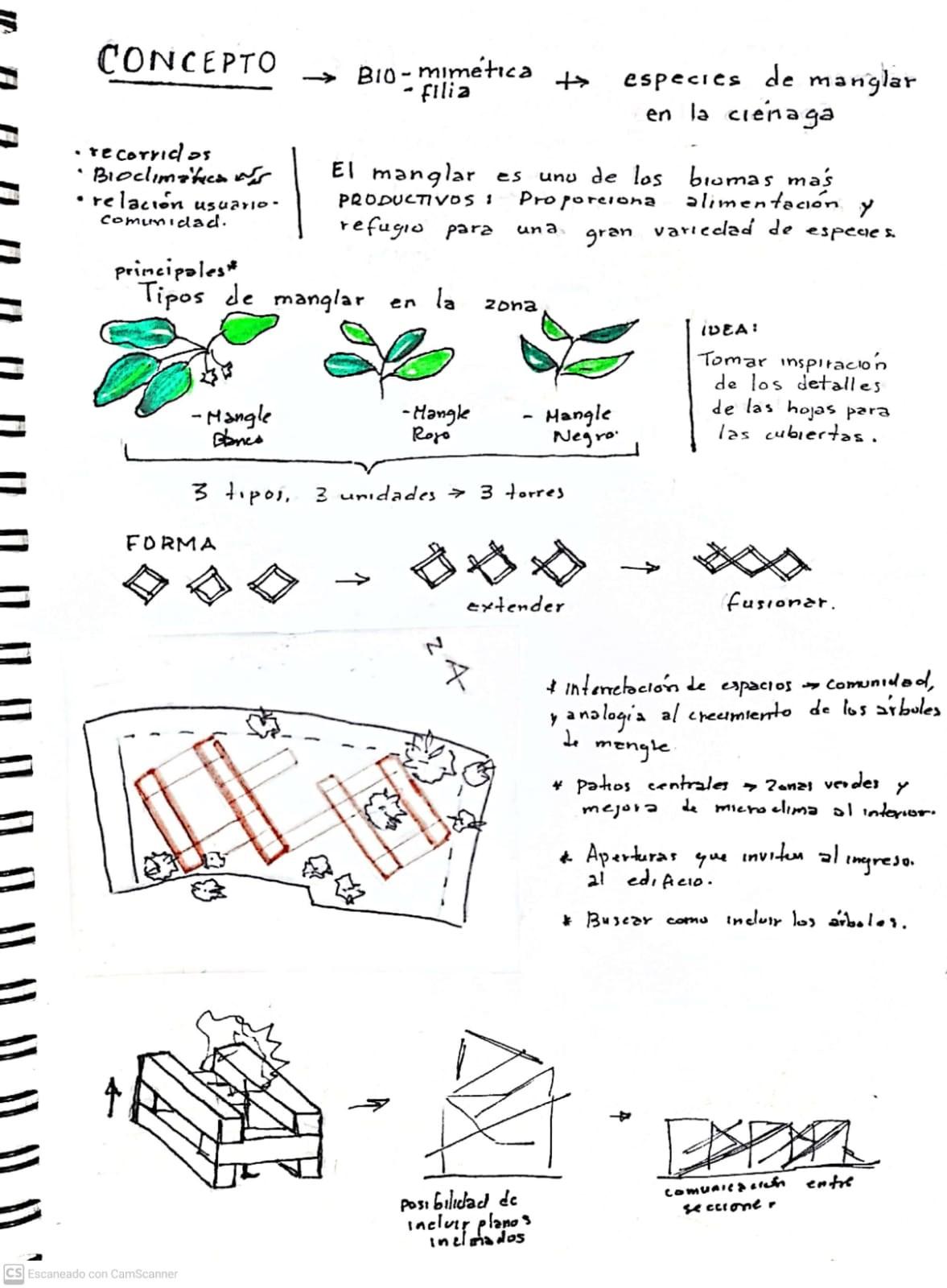

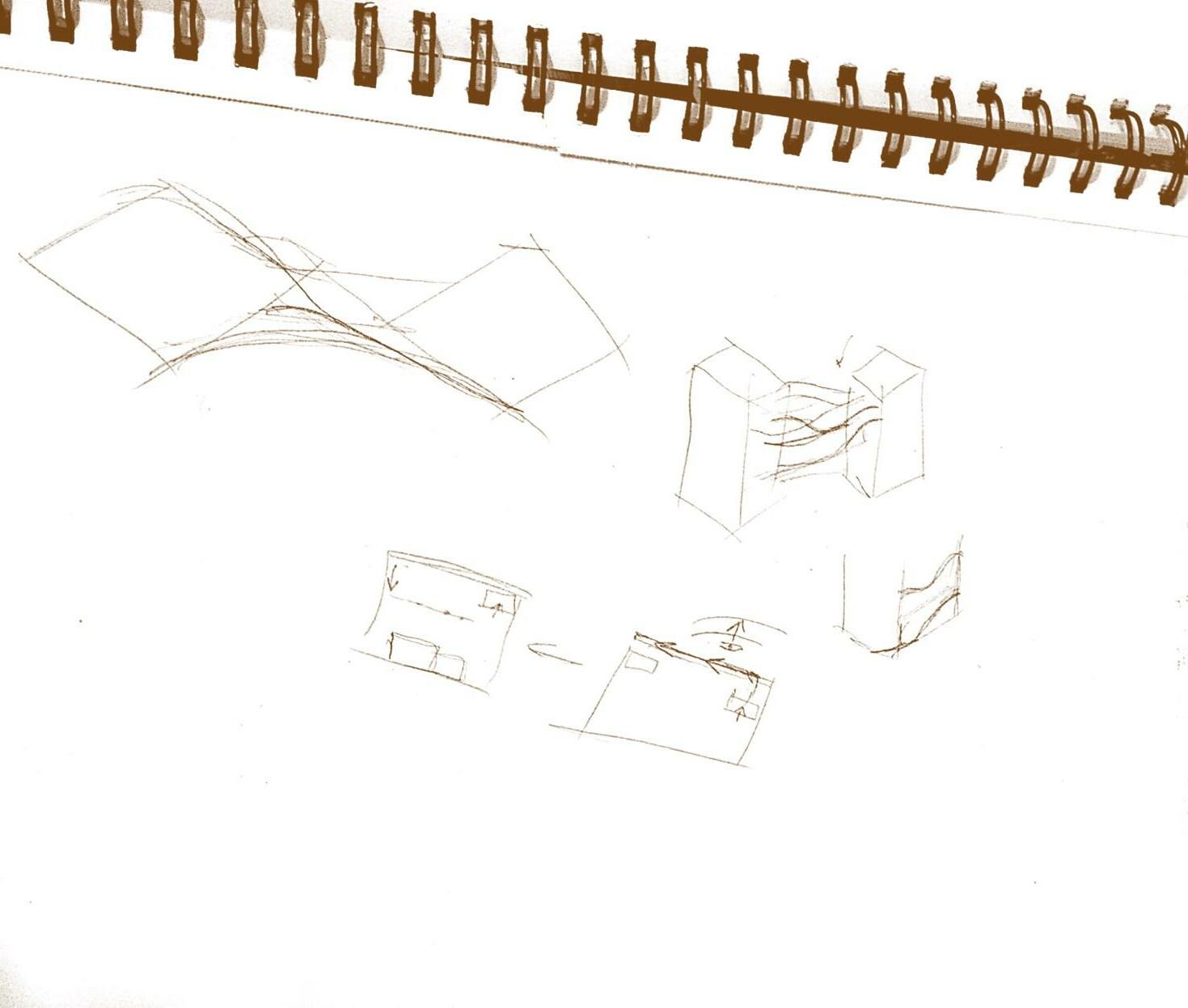

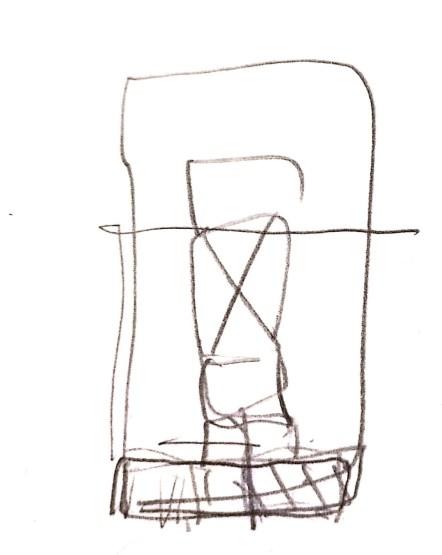

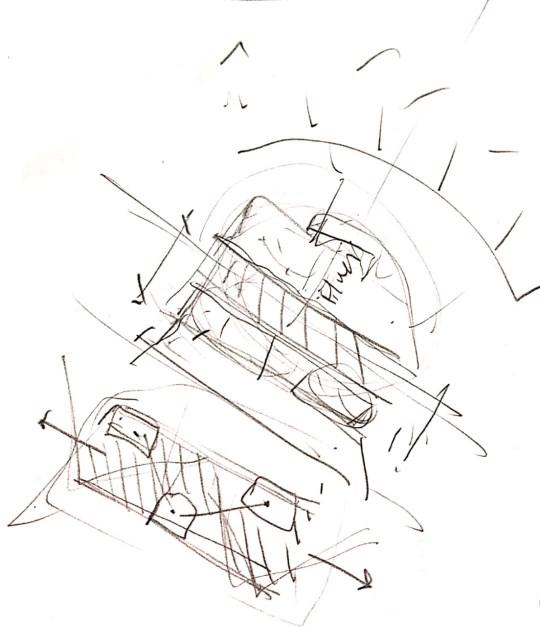

Primeras ideas de concepto
COLLAGE

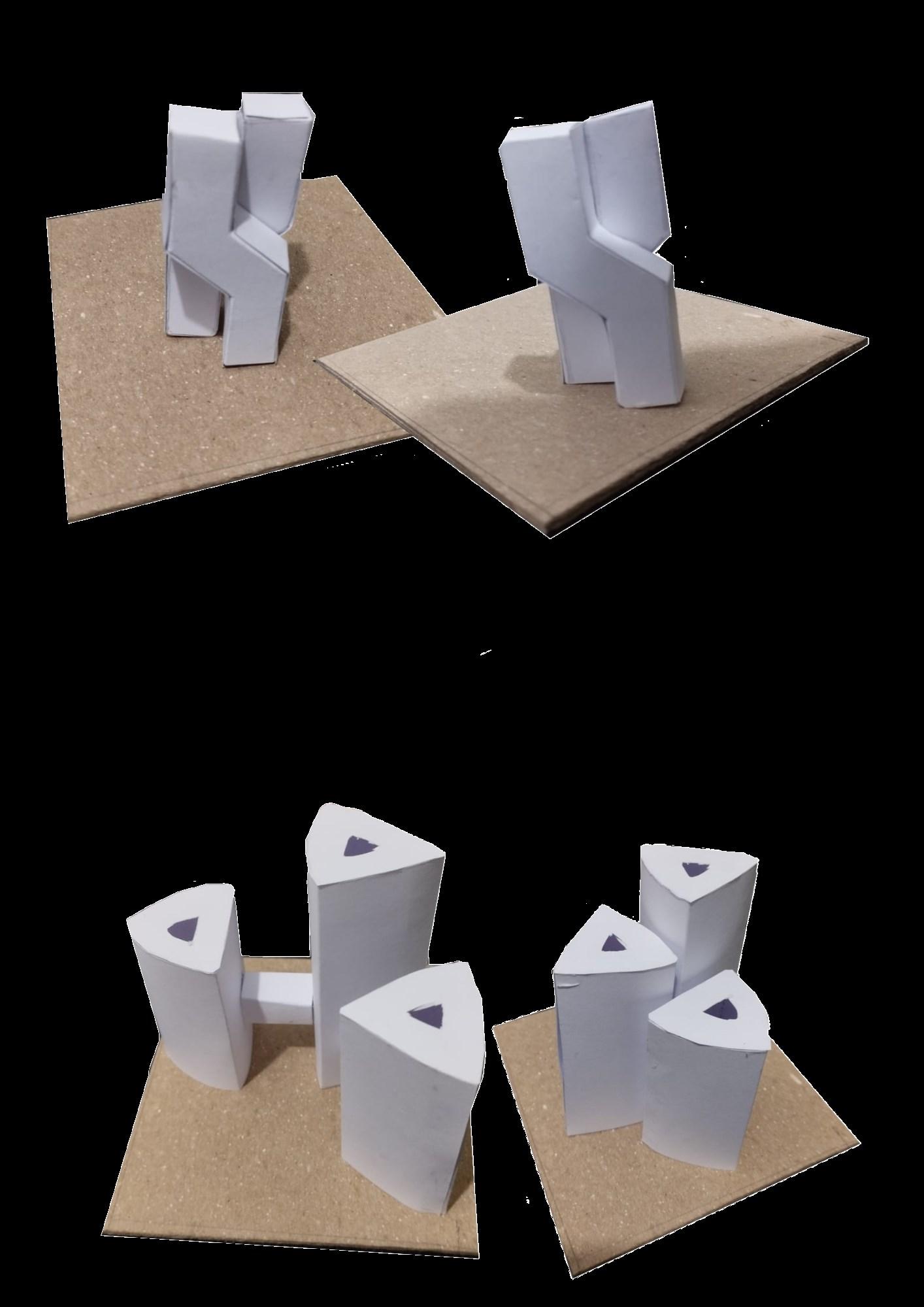

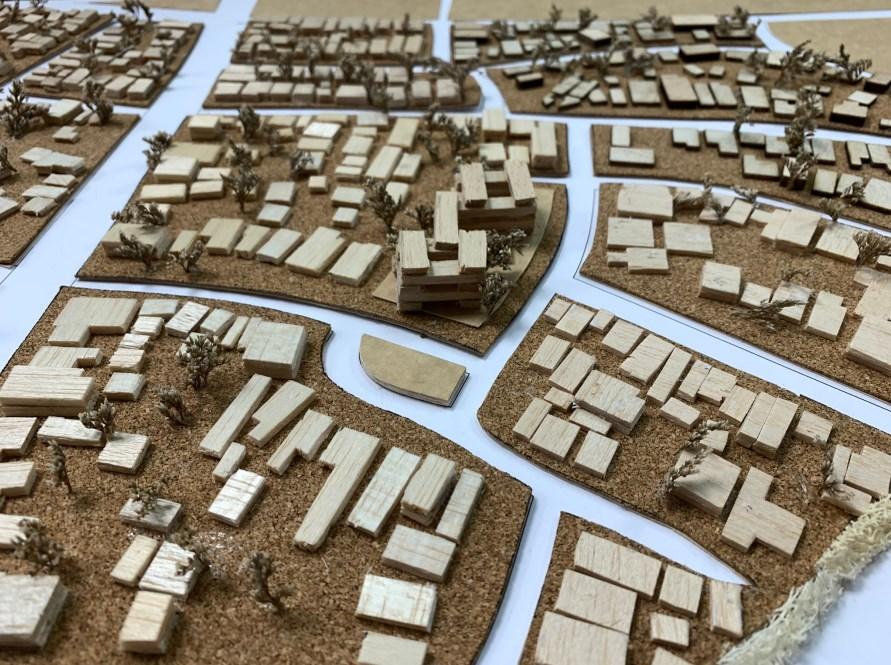

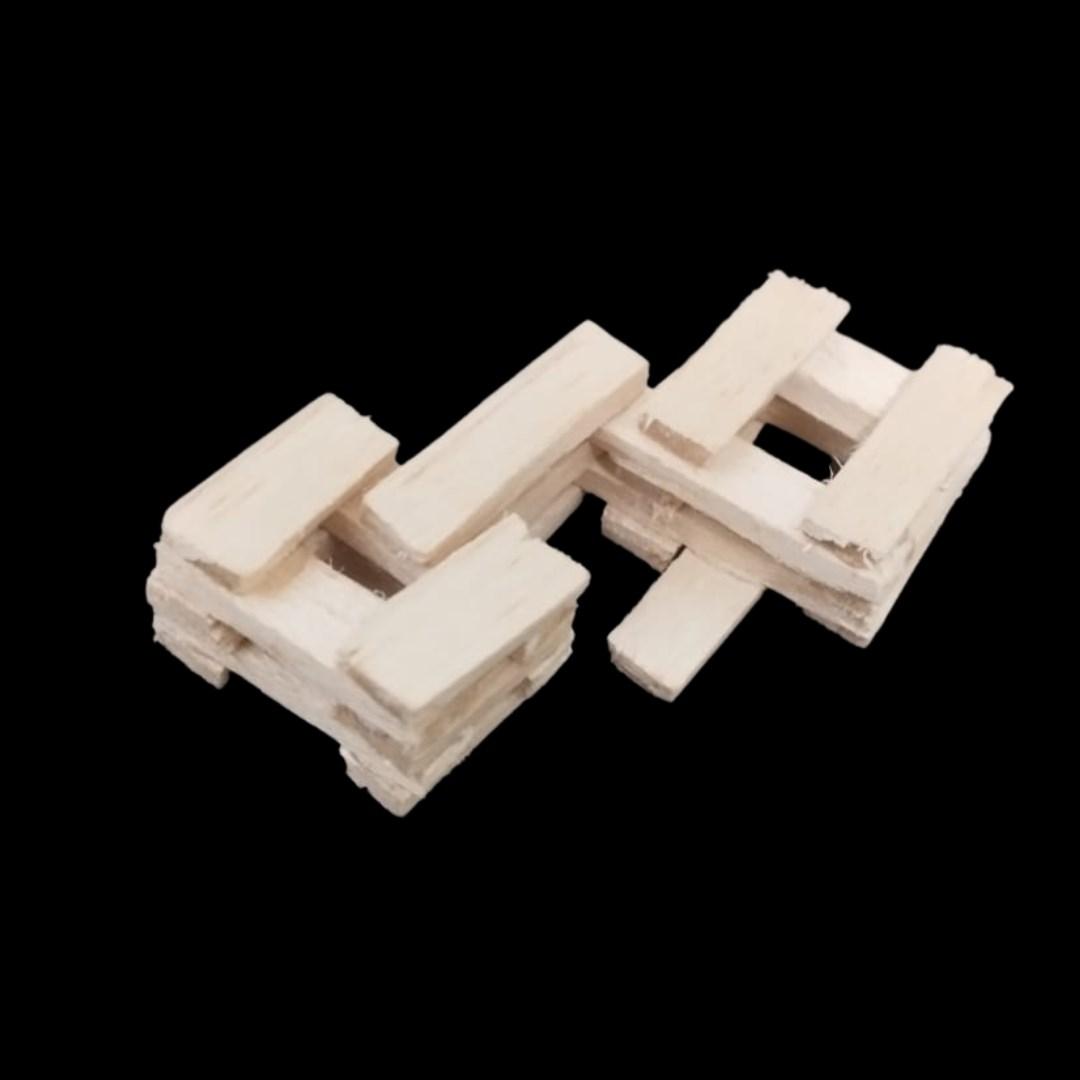

Concepto y maqueta

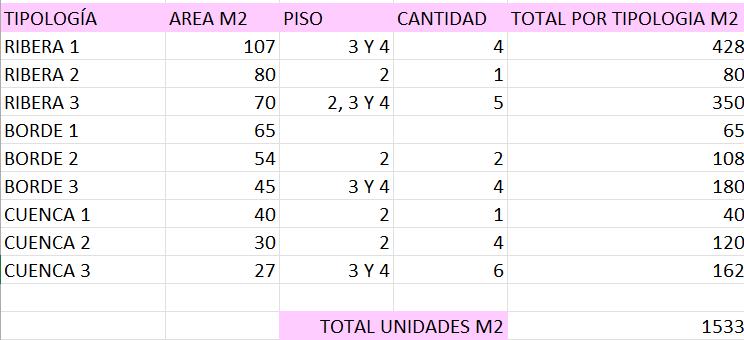

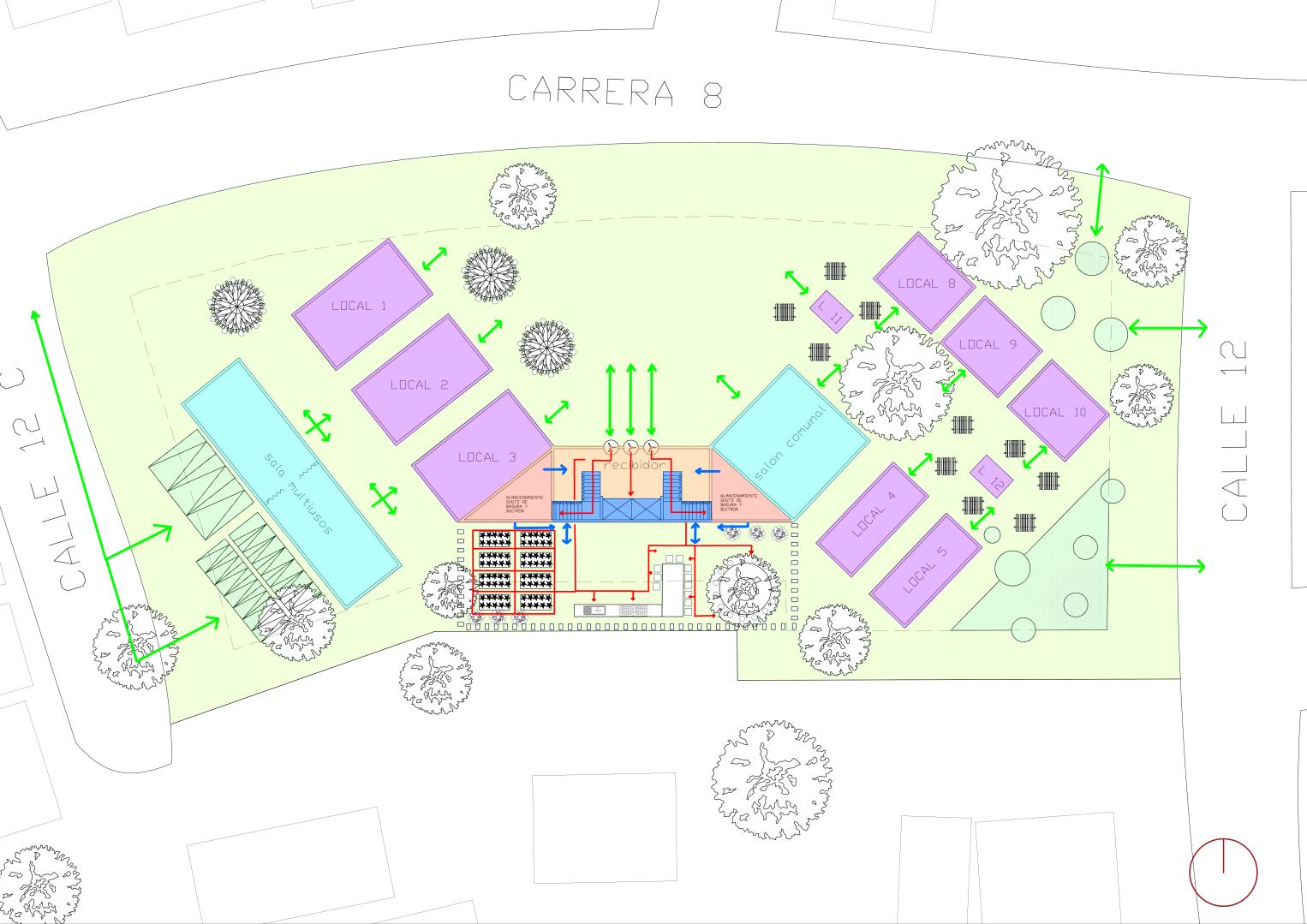

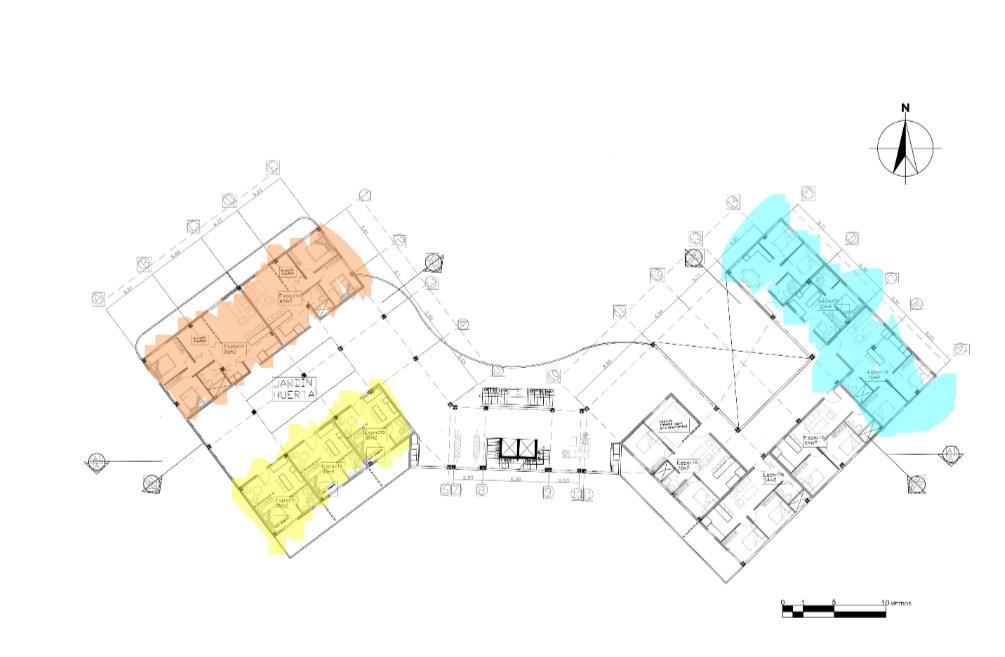

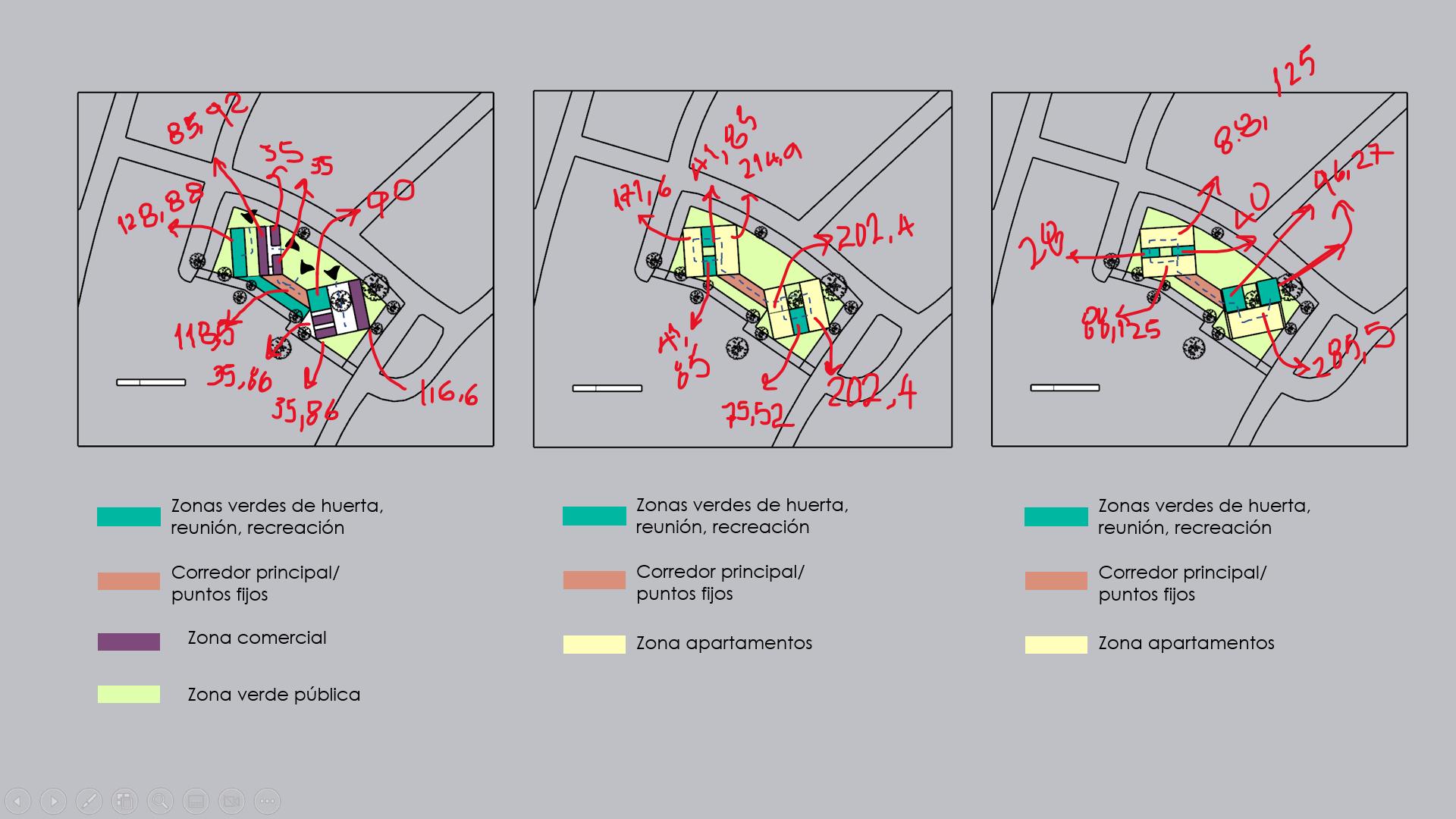

Areas por piso REVISIÓN 1
Locales comerciales
Espacios de uso múltiple Espacio habitacional Circulación/mirador
Zonas comunes privadas y semiprivadas Zona común pública Puntos fijos
RETROALIMENTACIÓN
Mover los puntos fijos a un solo extremo y aprrovechar major el espacio de transición.

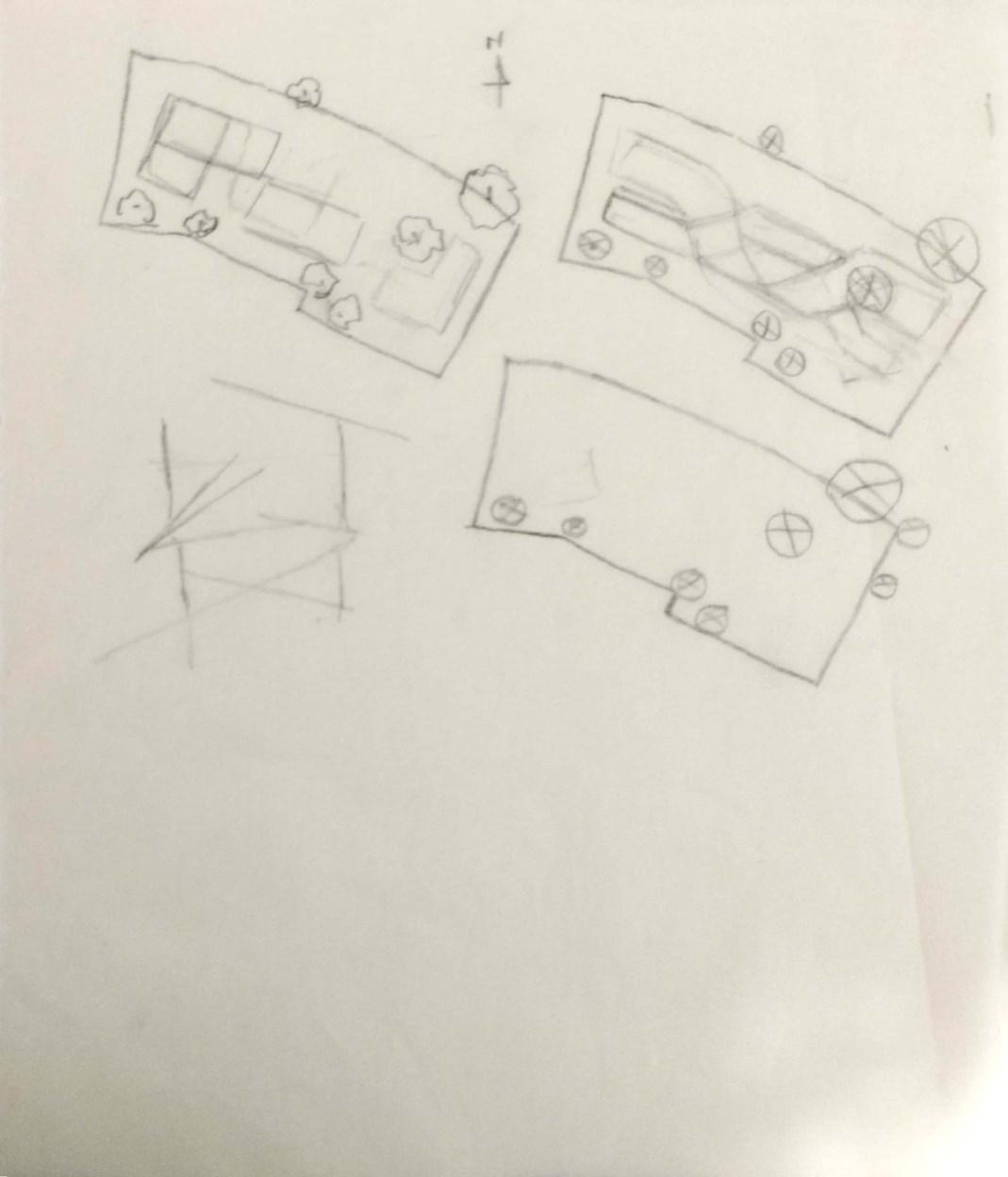

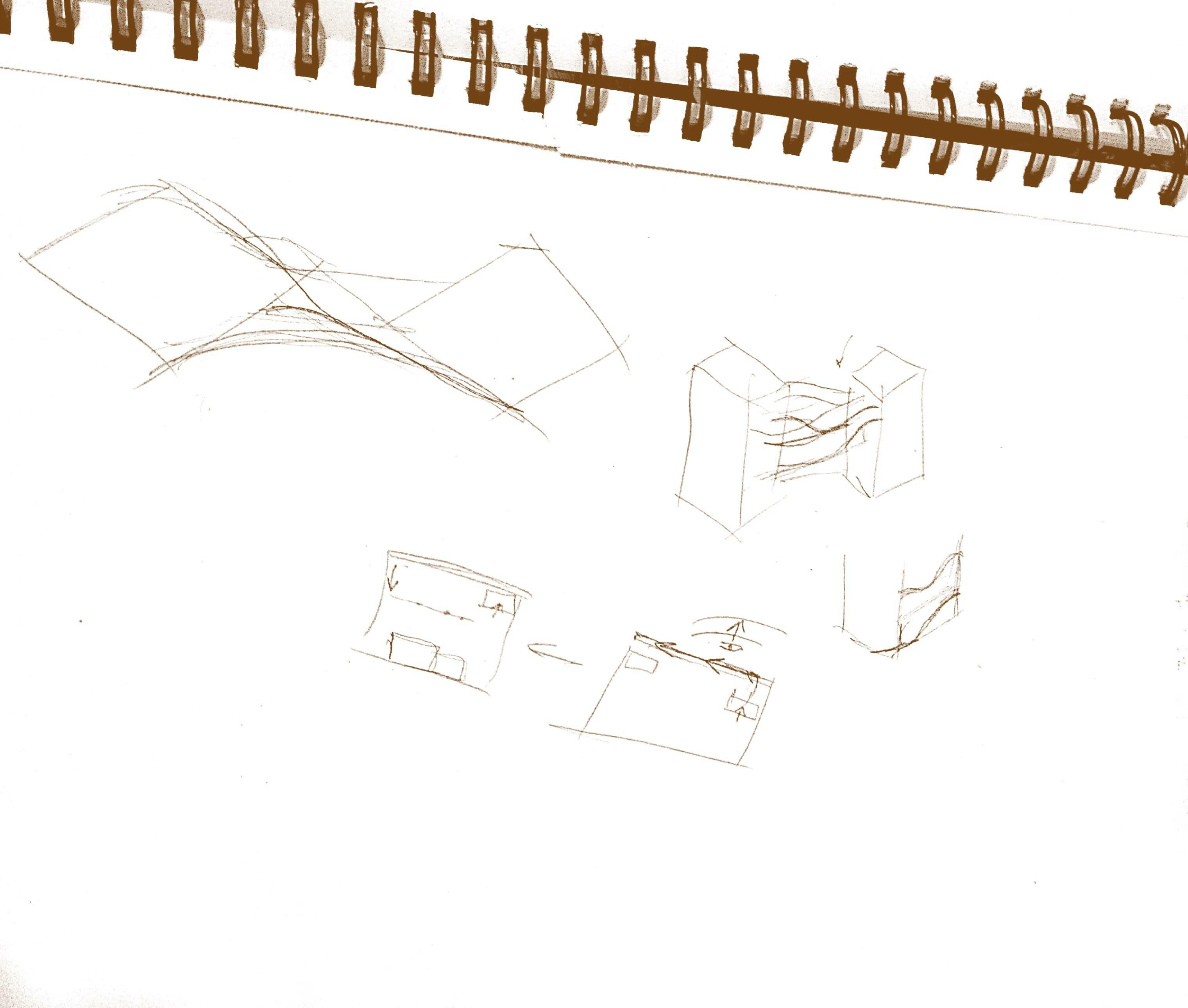

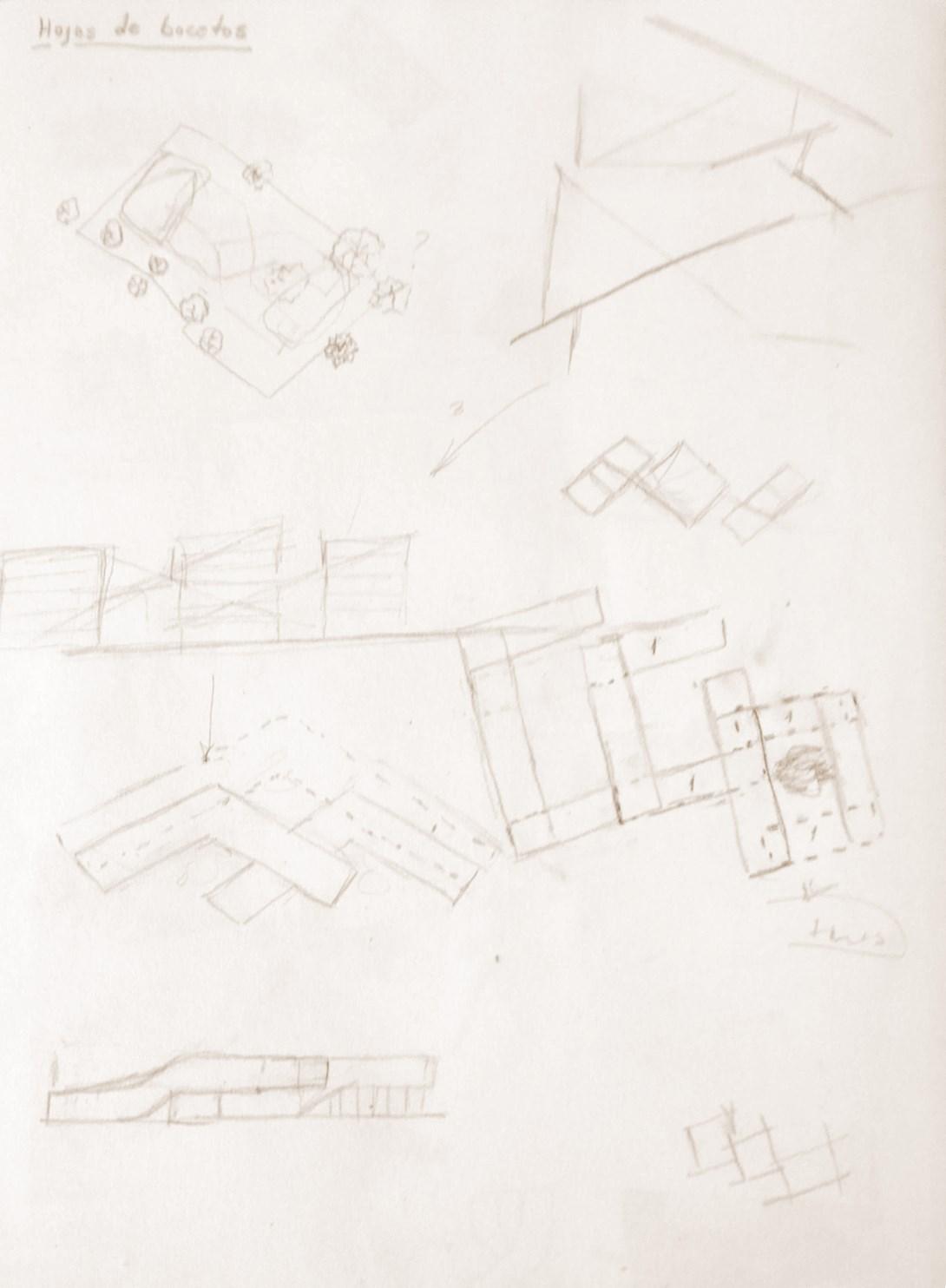

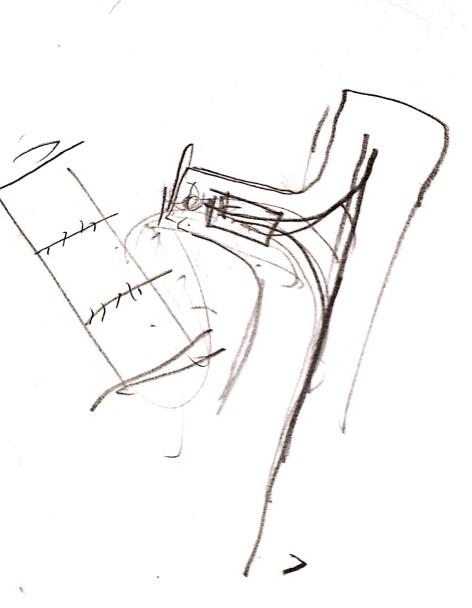

Bocetos del profesor*
Mejorar la distribución de la unidades alrededor de la circulación y plantear espacios de reunion en los jardines bajos
REVISIÓN 2

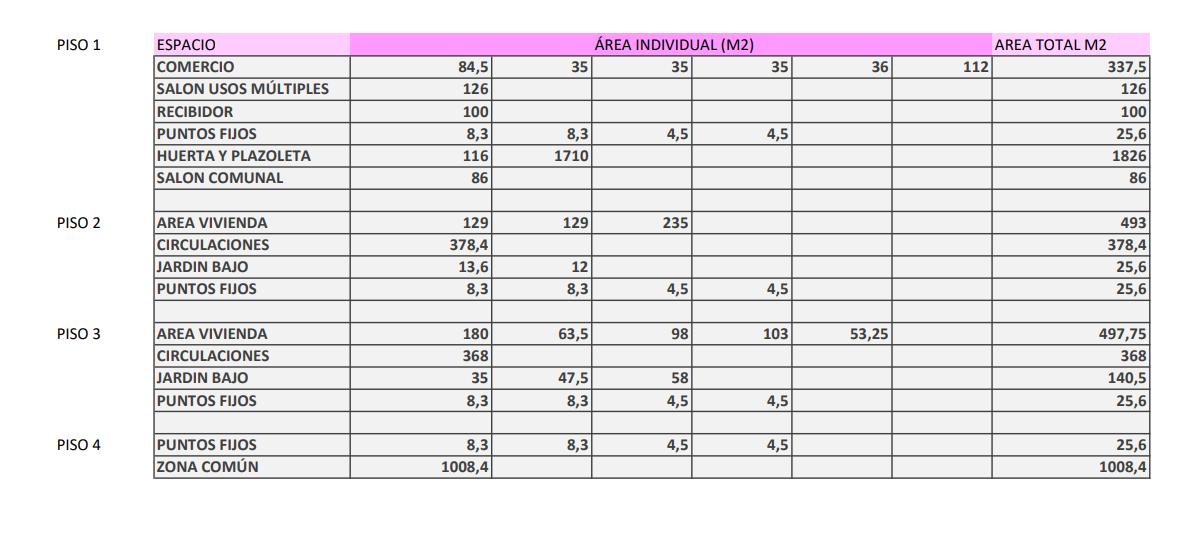

AREAS POR PISO DE LOS ESQUEMAS ANTERIORES* VERSION DE L 14
PROBLEMAS ENCONTRADOS>
demasiado espacio en recibidor y puntos fijos Las zonas con menos apartamentos son quienes tienen más areas cerca Posible sobre dimensión
Nota: pensar en medidas de estacionamiento y elevadores

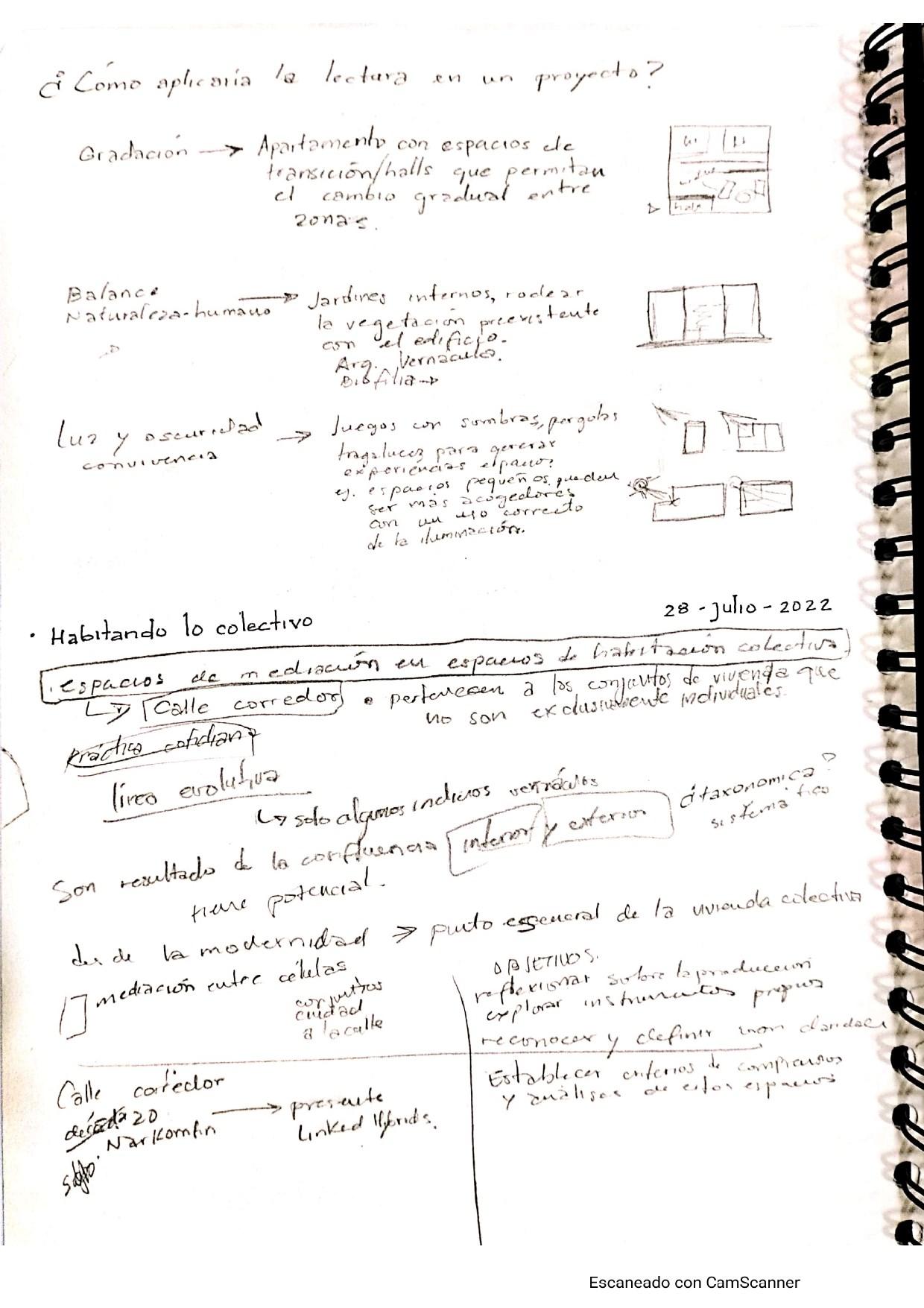

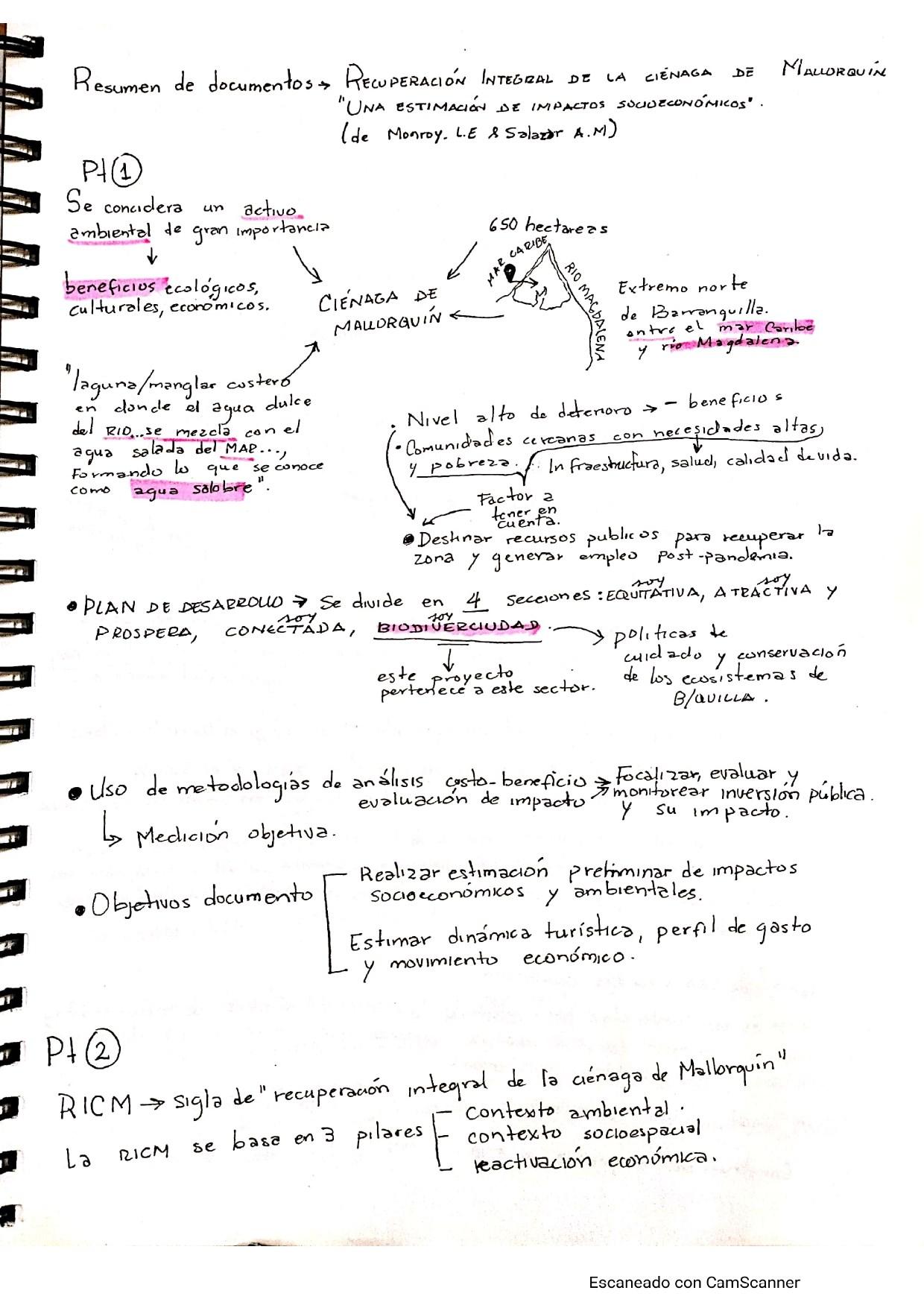

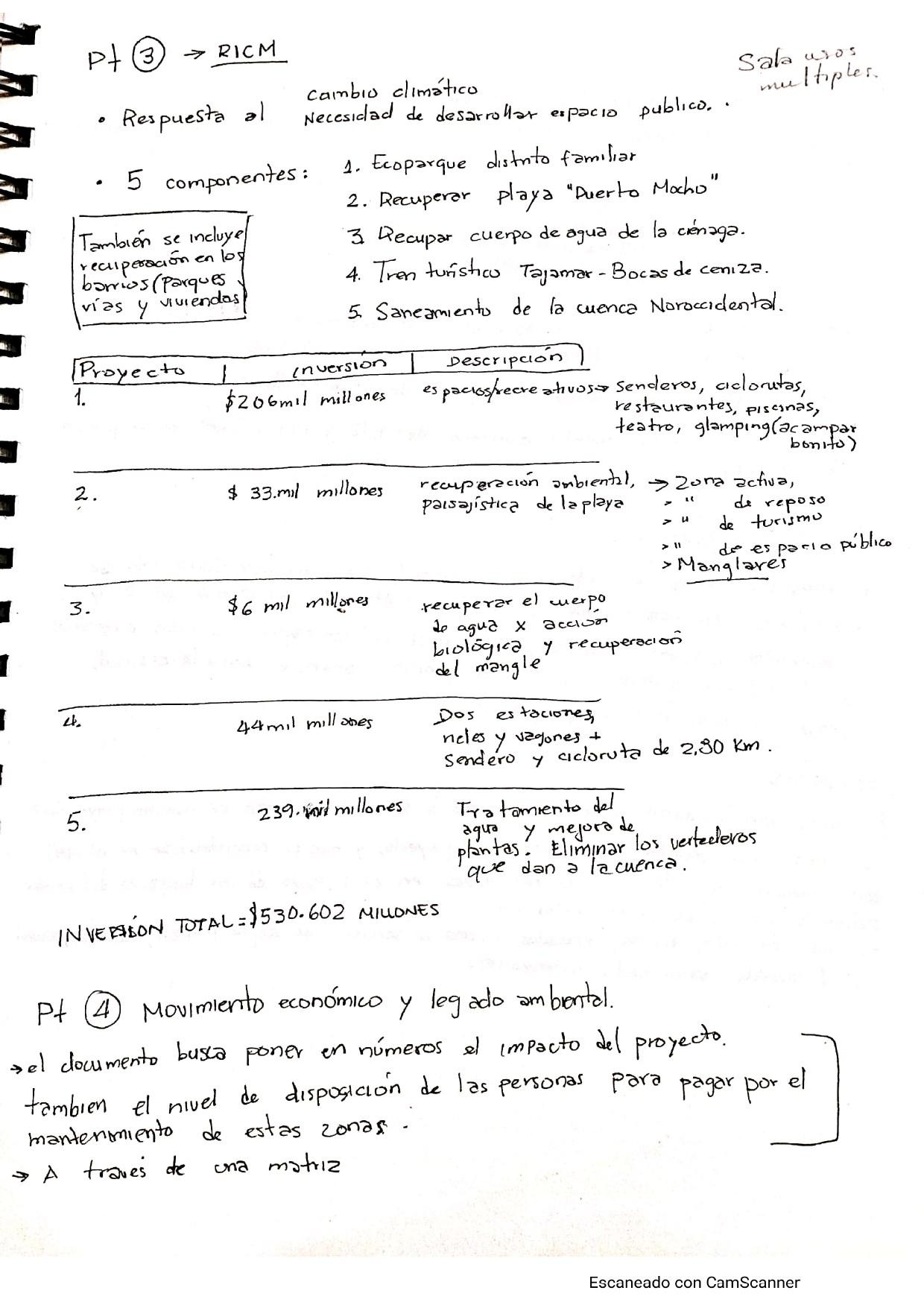

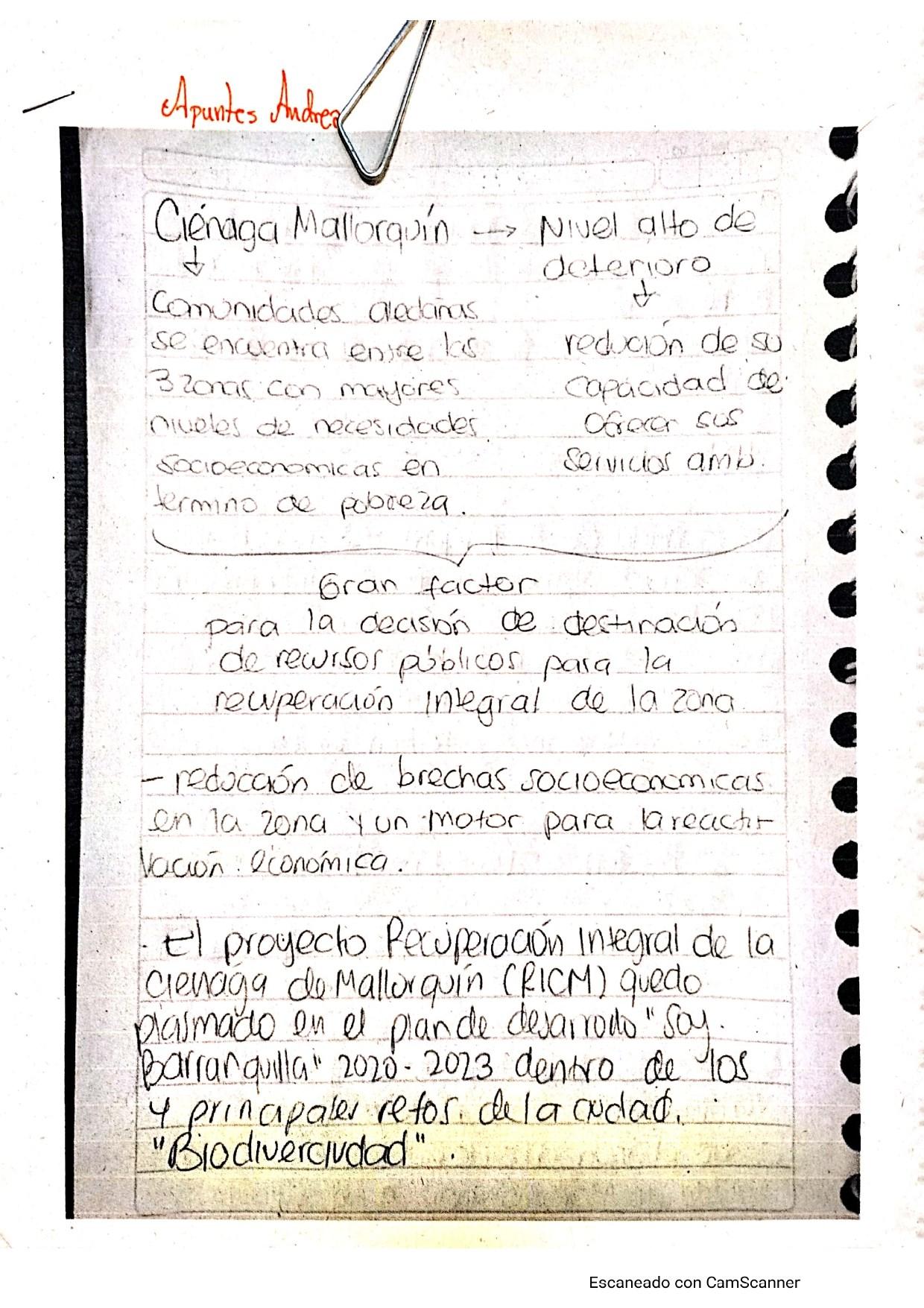

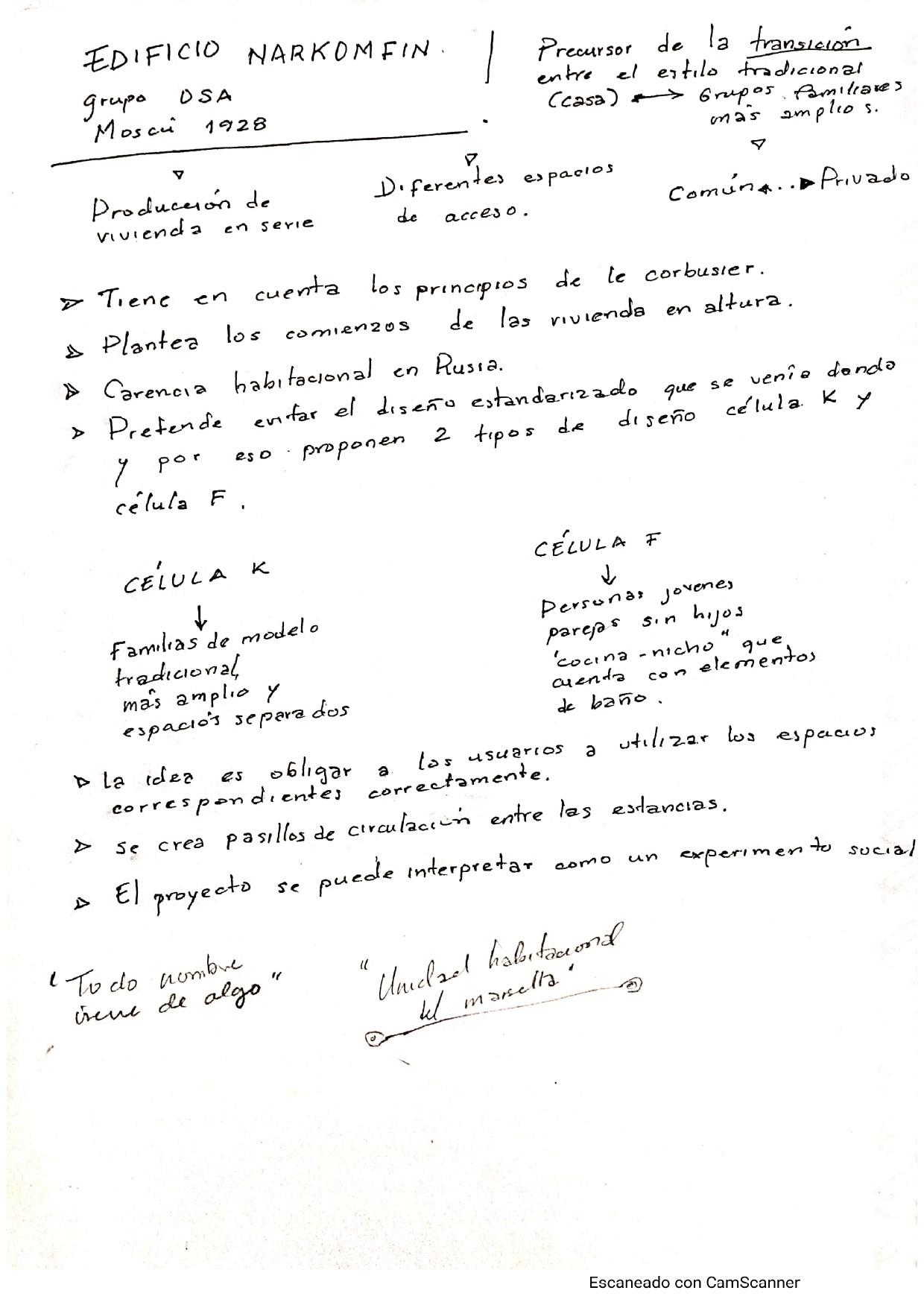

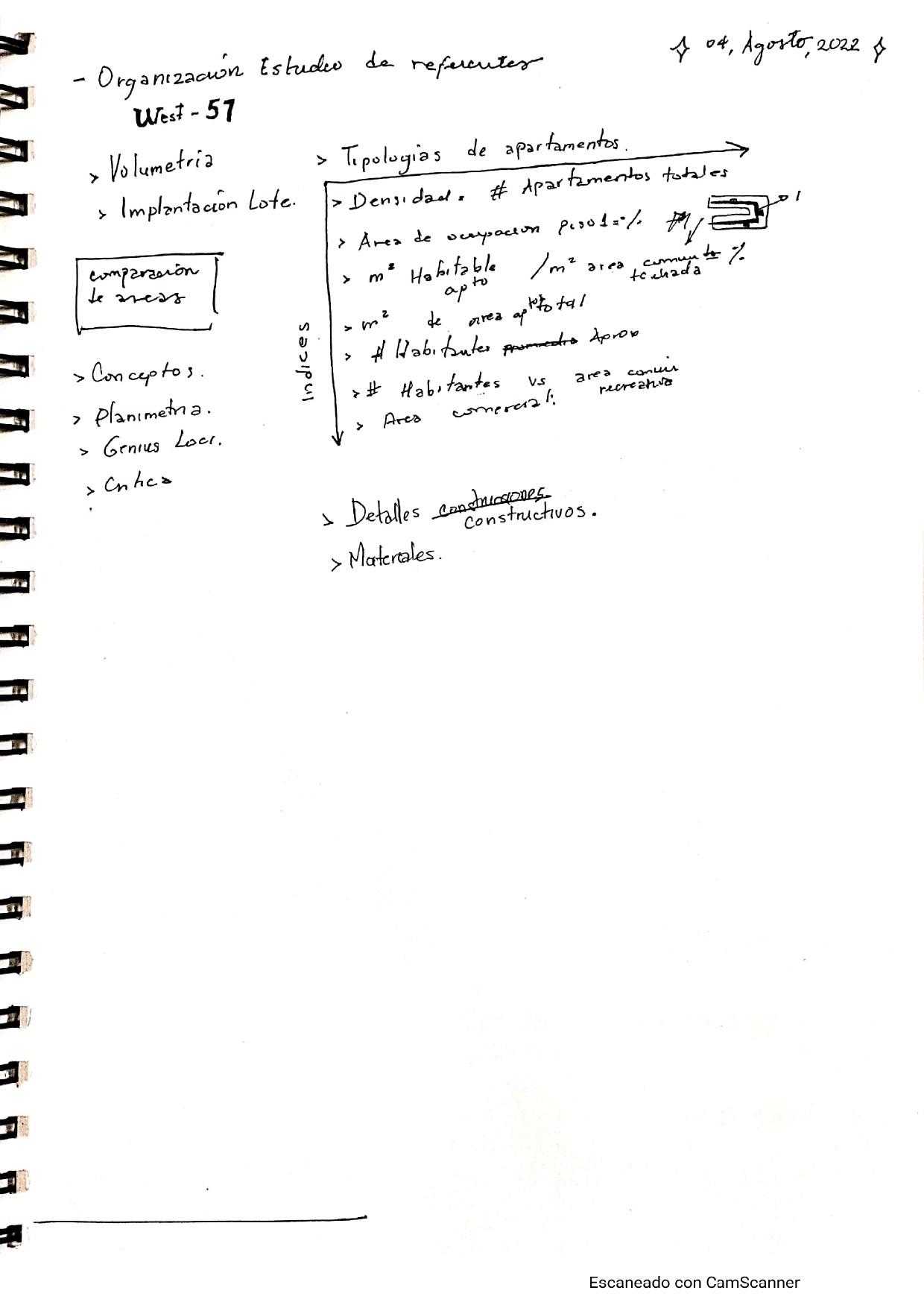

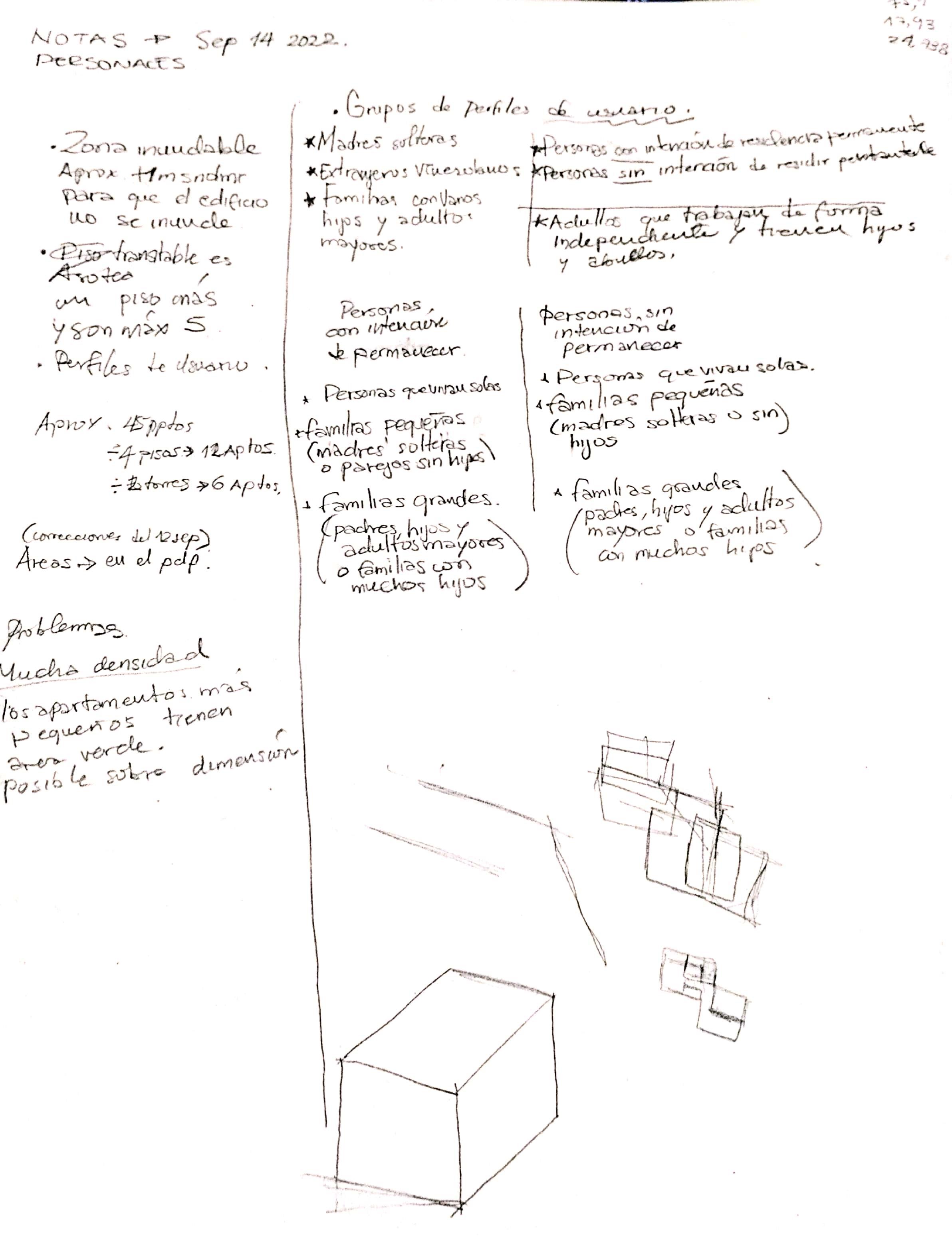

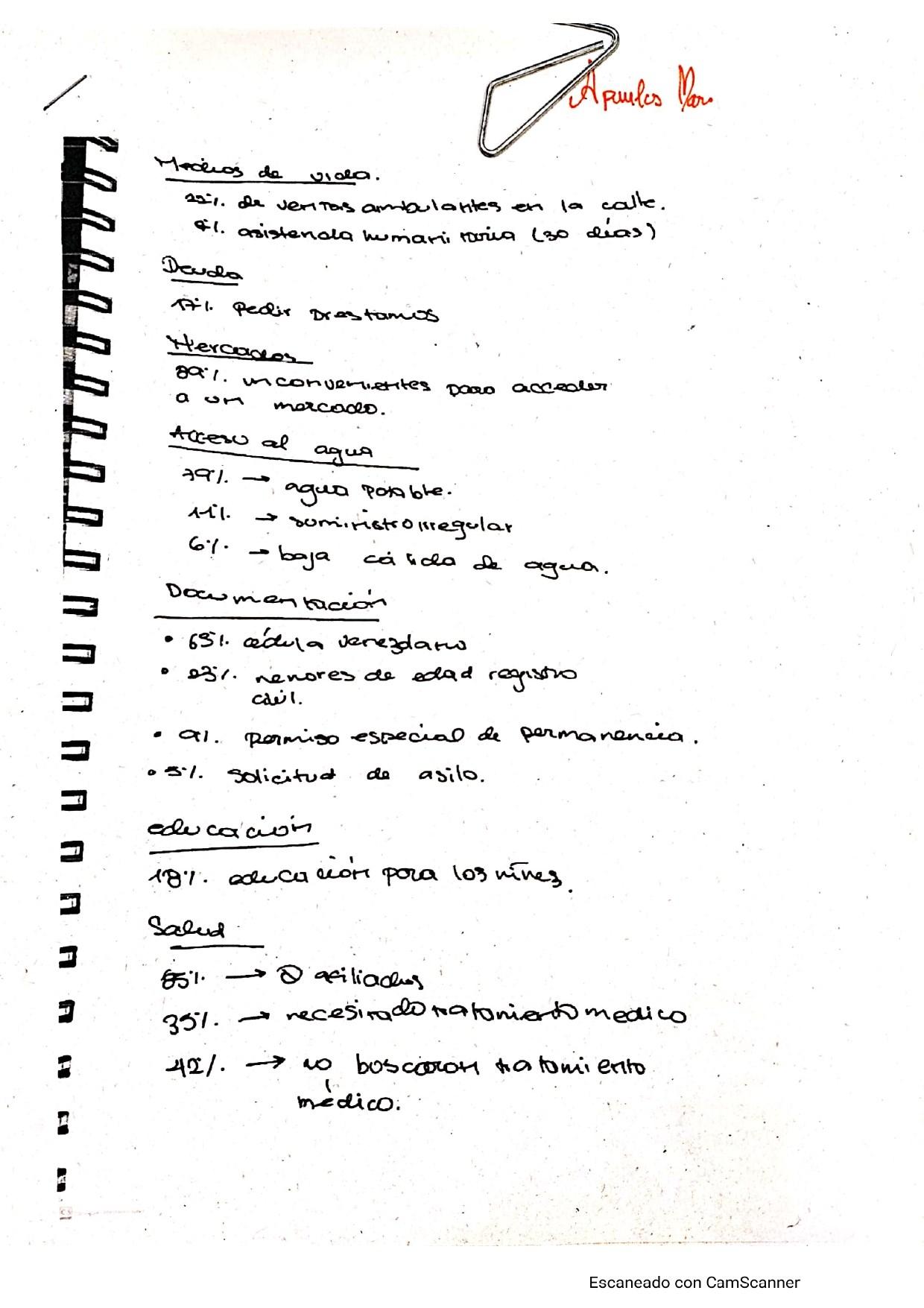

APUNTES PERSONALES 14 DE SEPTIEMBRE
SEPTIEMBRE
DE

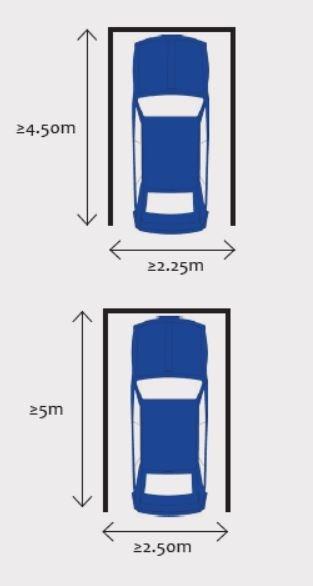

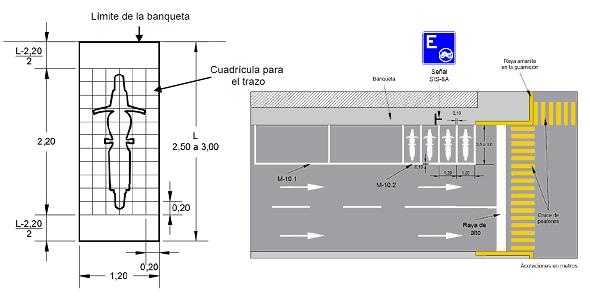

Medidas a utilizar de estacionamiento para motos y autos*
Areas por piso y apuntes personales
Medidas de

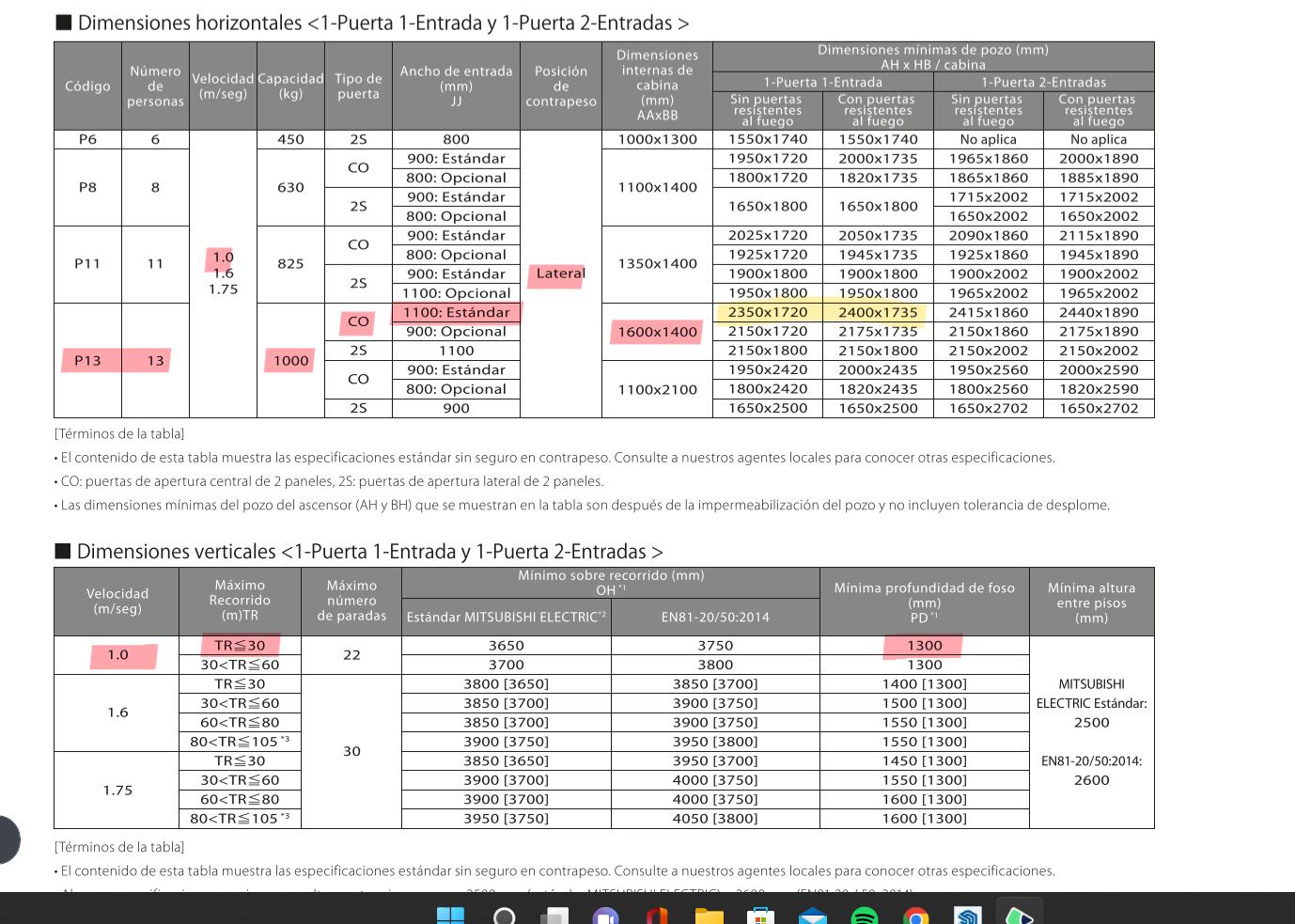

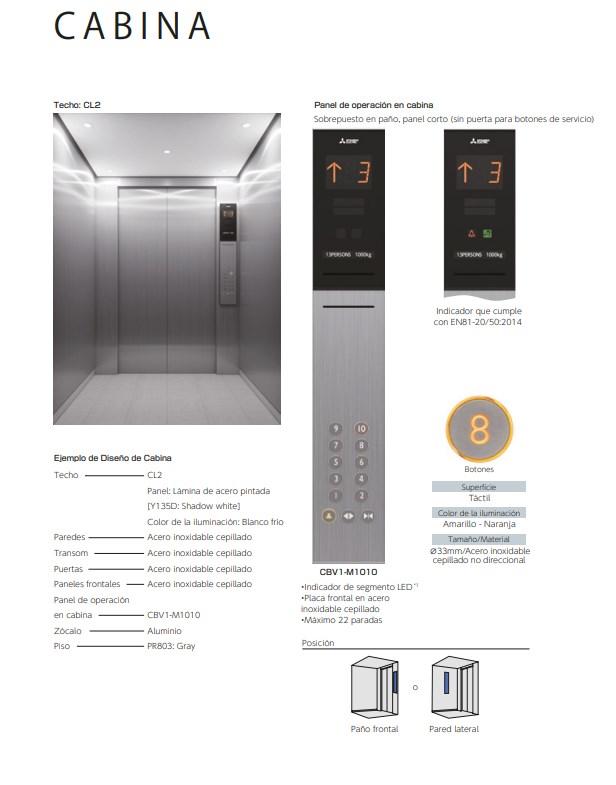

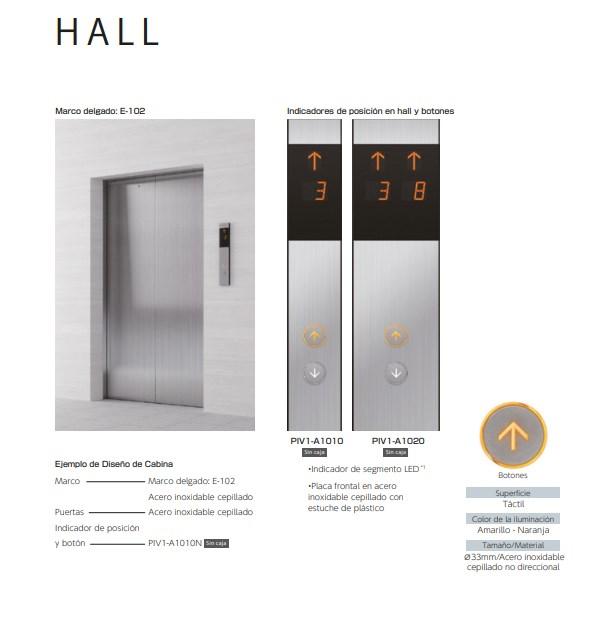

Modelo de elevador propuesto: NEXIEZ MRL VERSION 2
Marca Mitsubishi Electrics
Tipo: Ascensor para pasajeros
Sistema: sin sala de máquinas
Diseño: ver imágenes

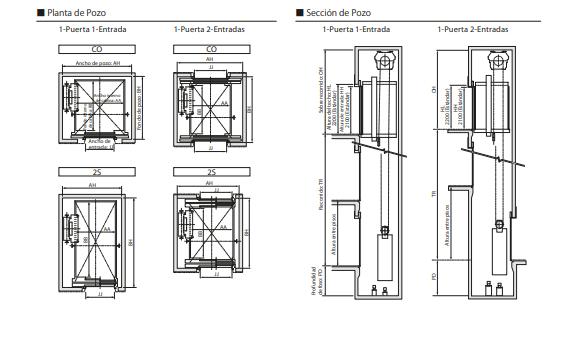

Medidas: ver tabla
Calculo de escalera escalera > 3 metros h 17 escalones x30cm 1 descanso 1m

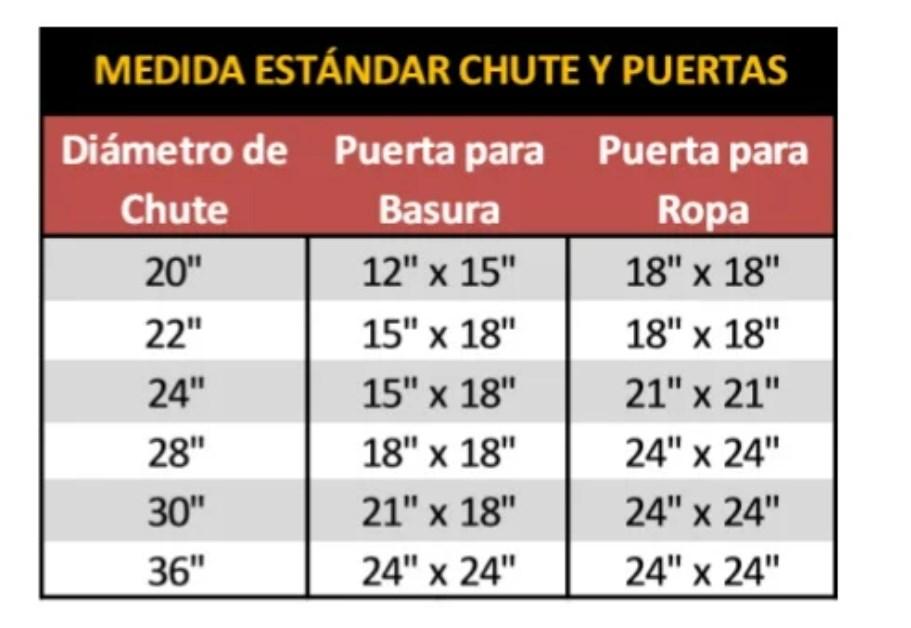

shuts de basura

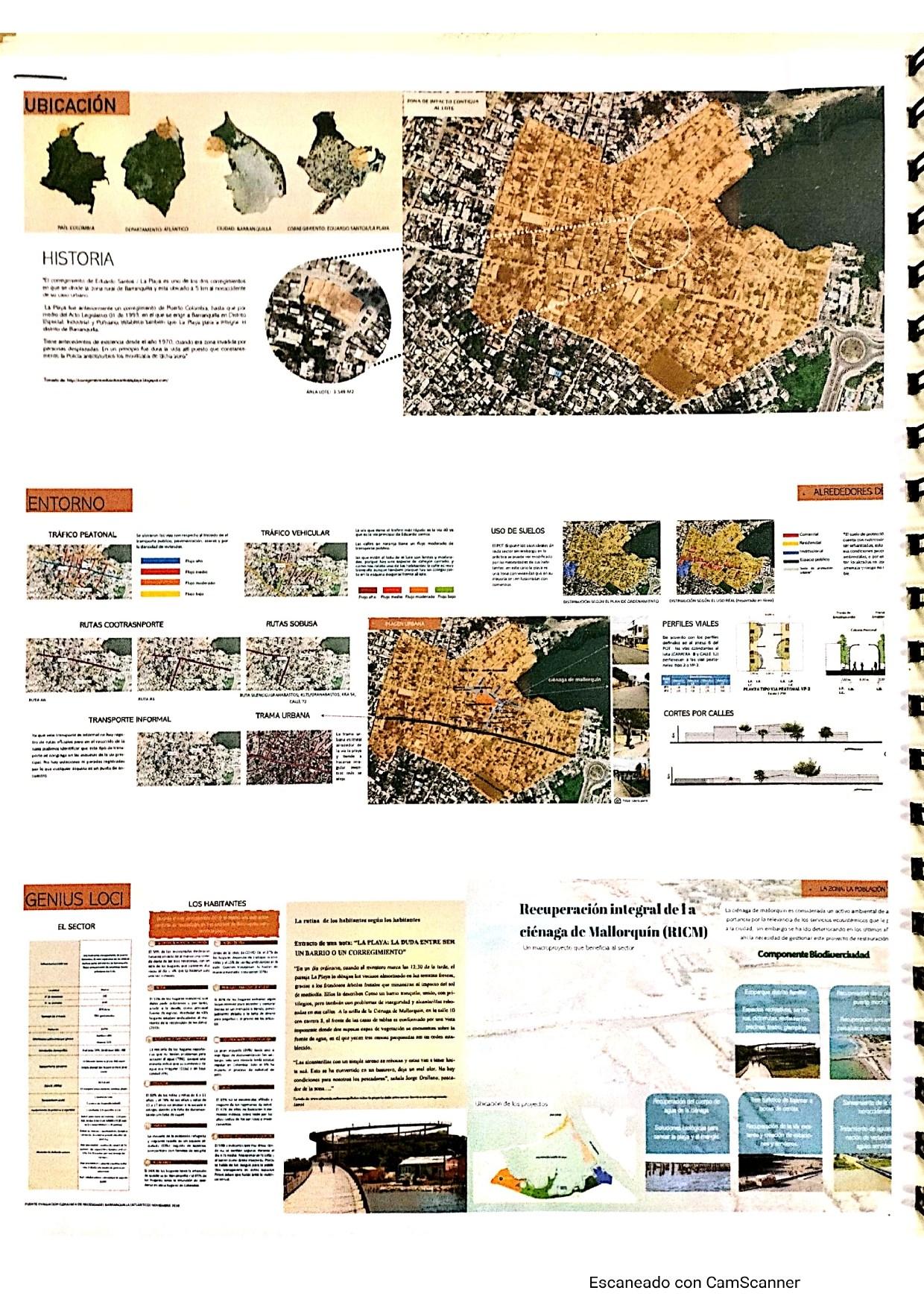

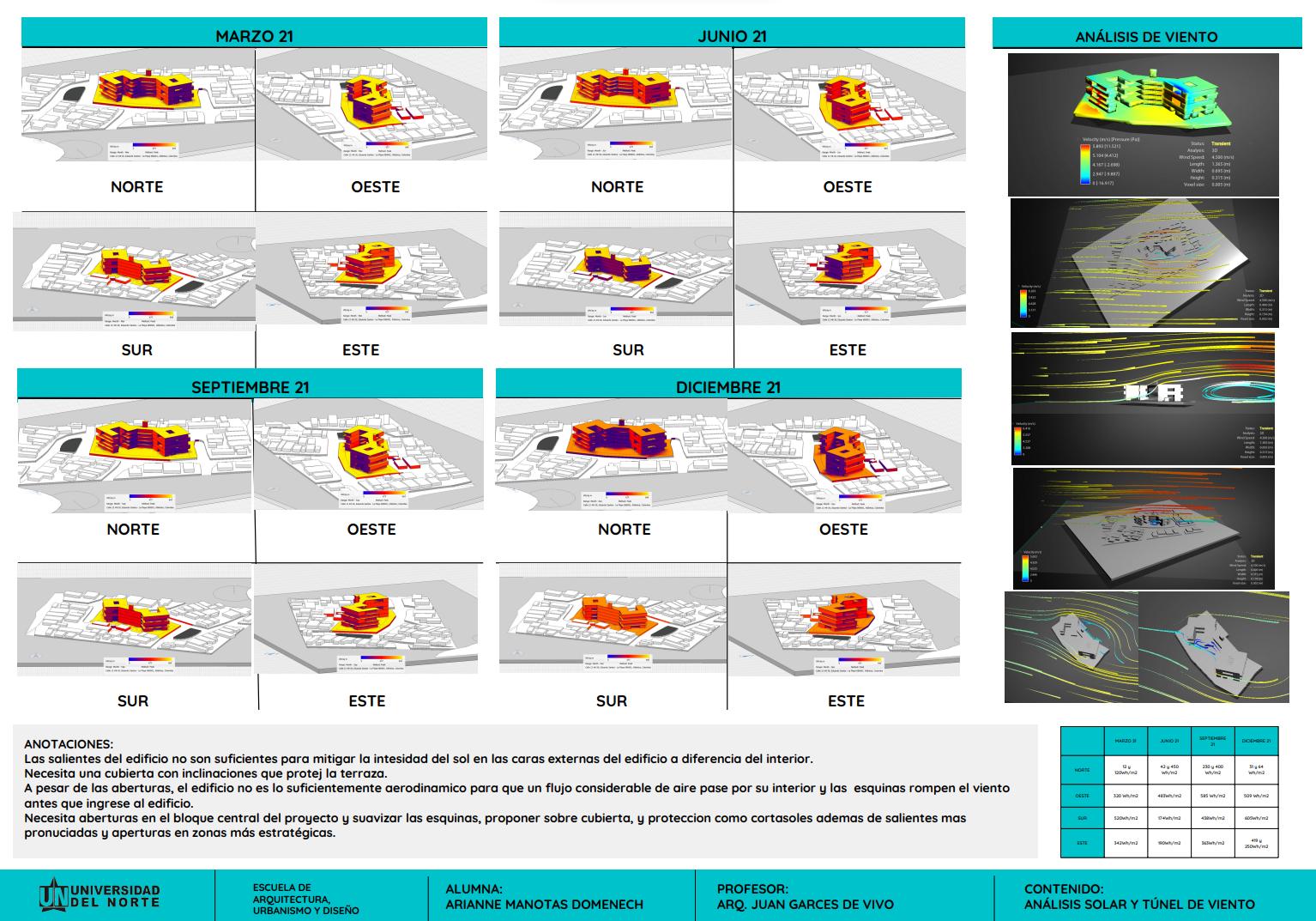

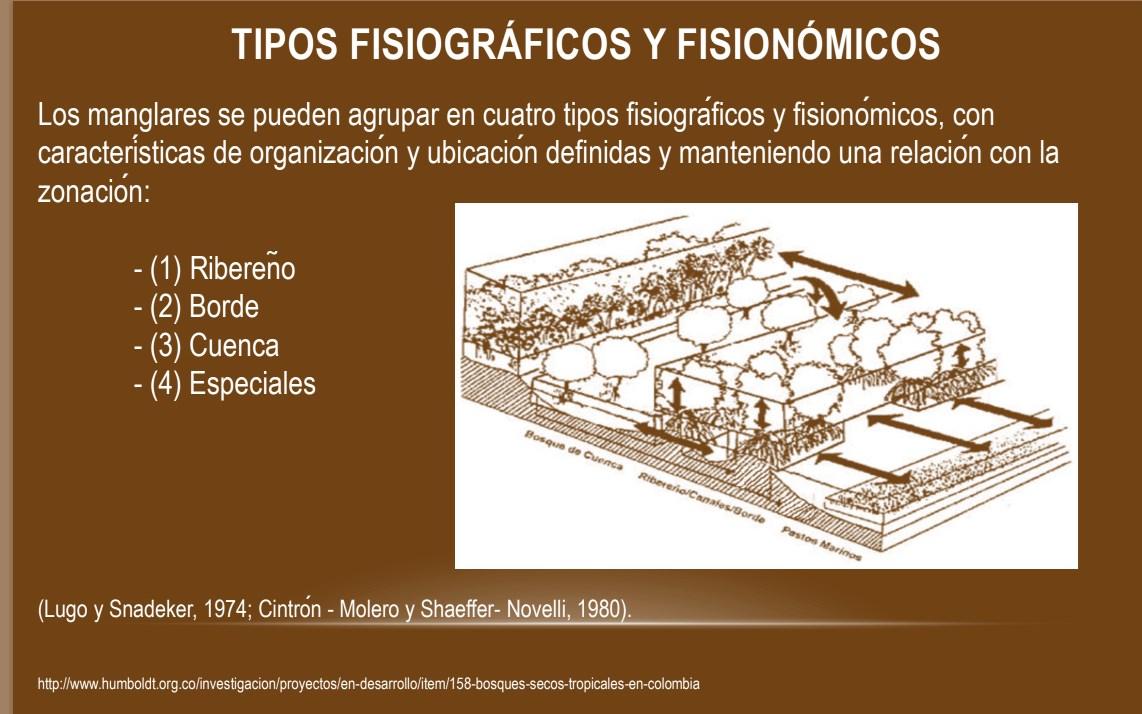

Estudio bioclimático
REVISIÓN 1

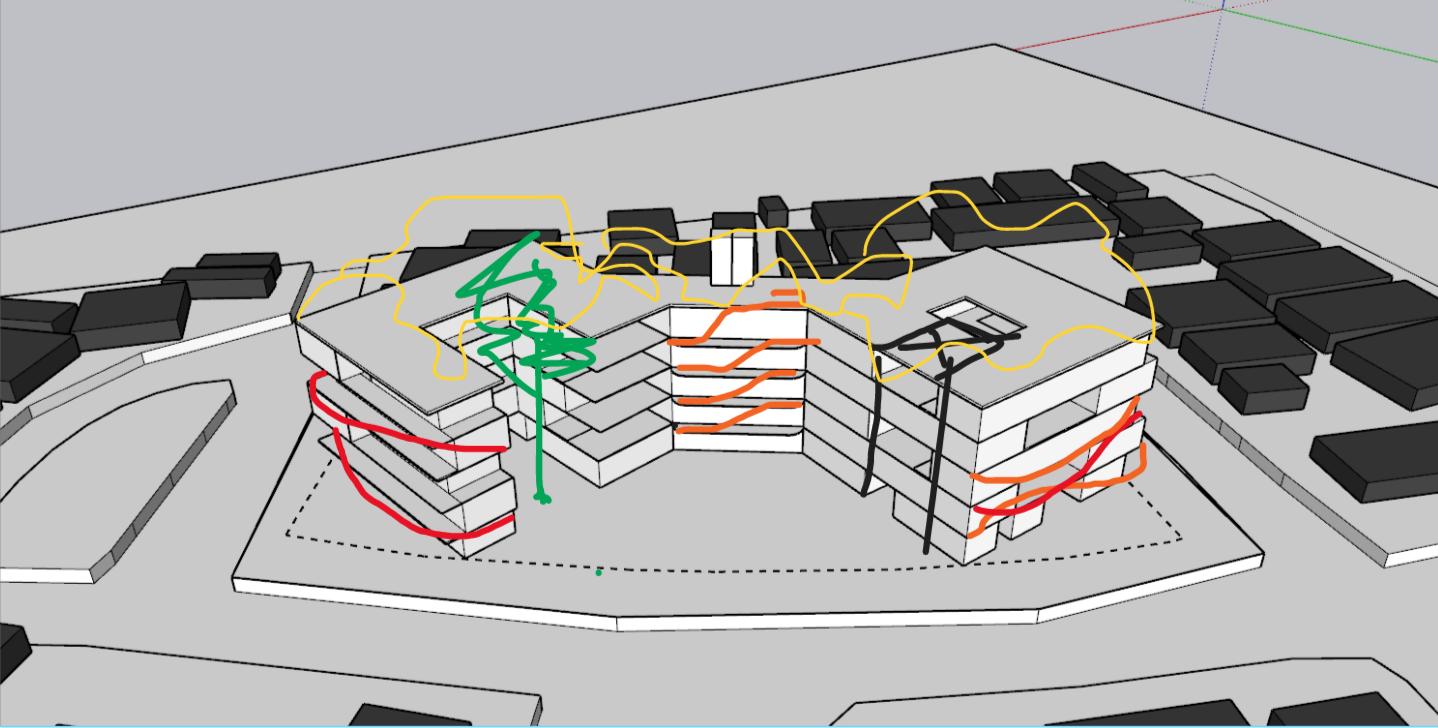

Boceto de cambios a realizar
HOJAS DE LOS ARBOLES
CONCATENADO
Mexico Pavilion at Expo Milano 2015
Collage propuesta cubierta

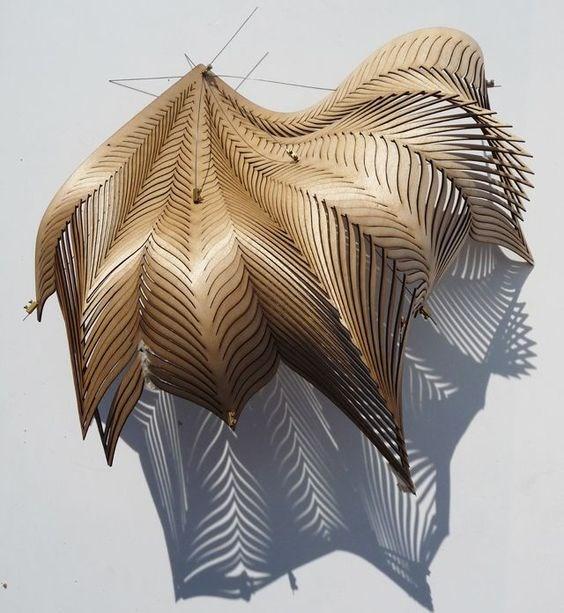

PARAMETRICO
ETEJIDO

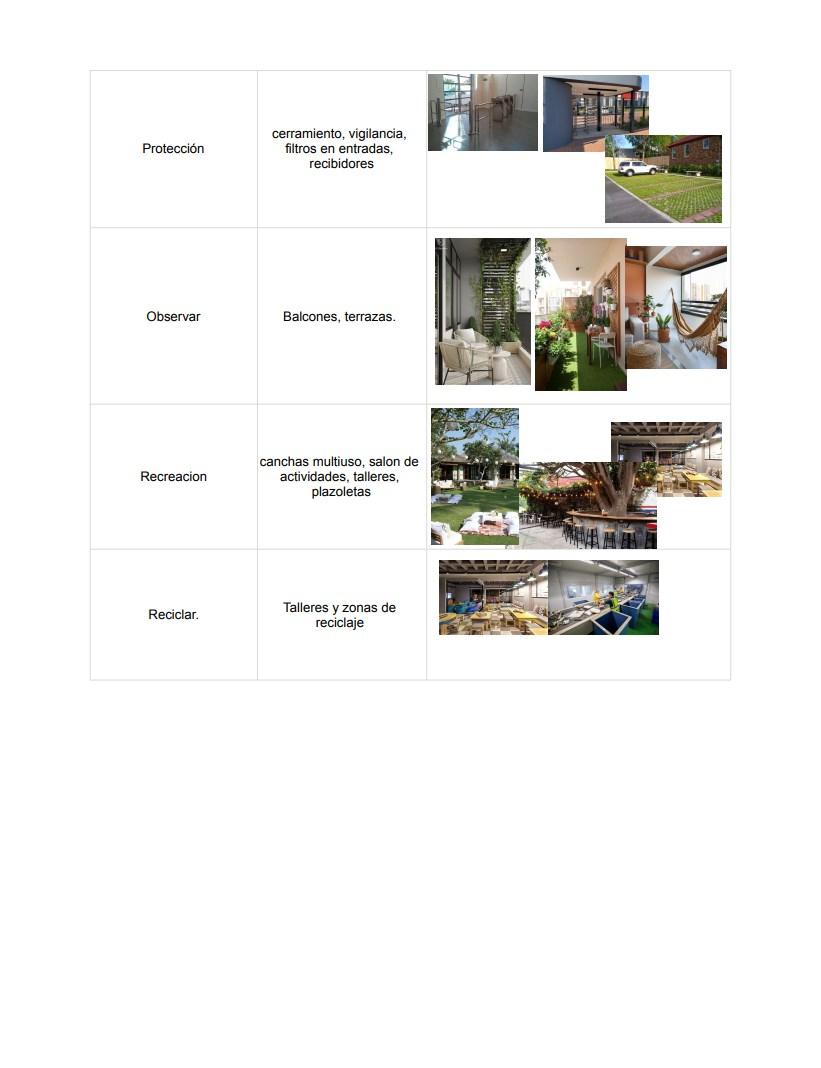

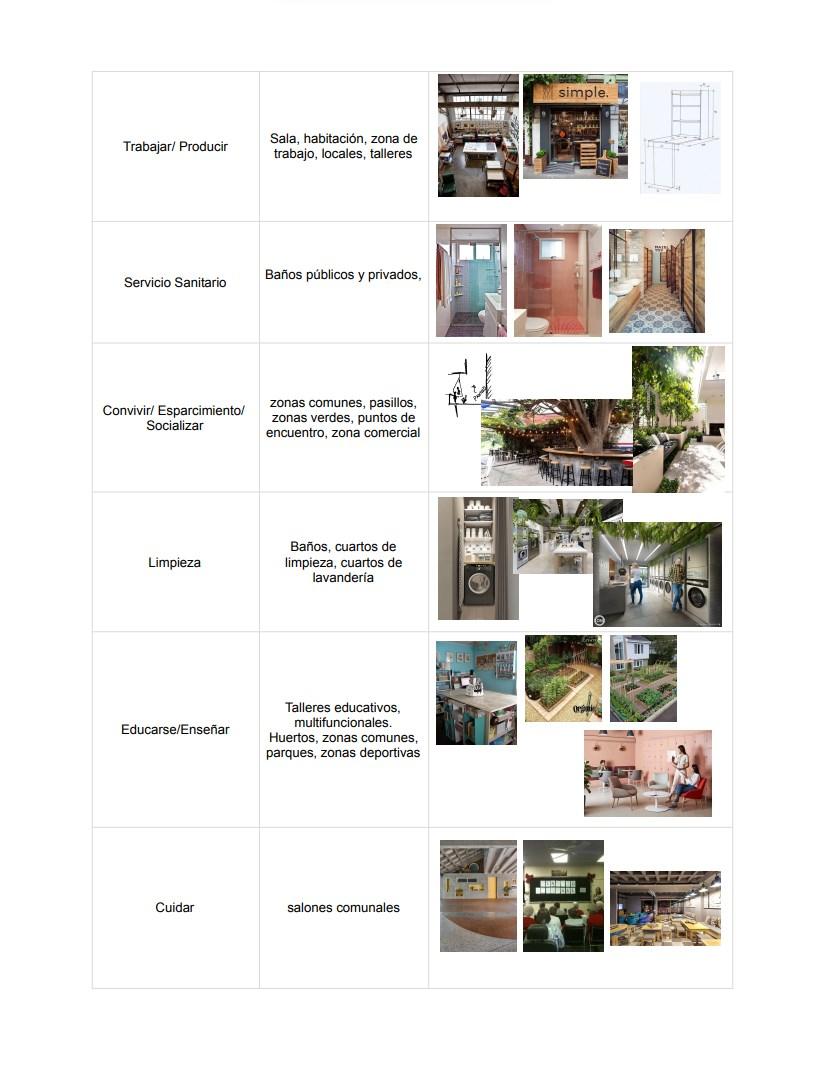

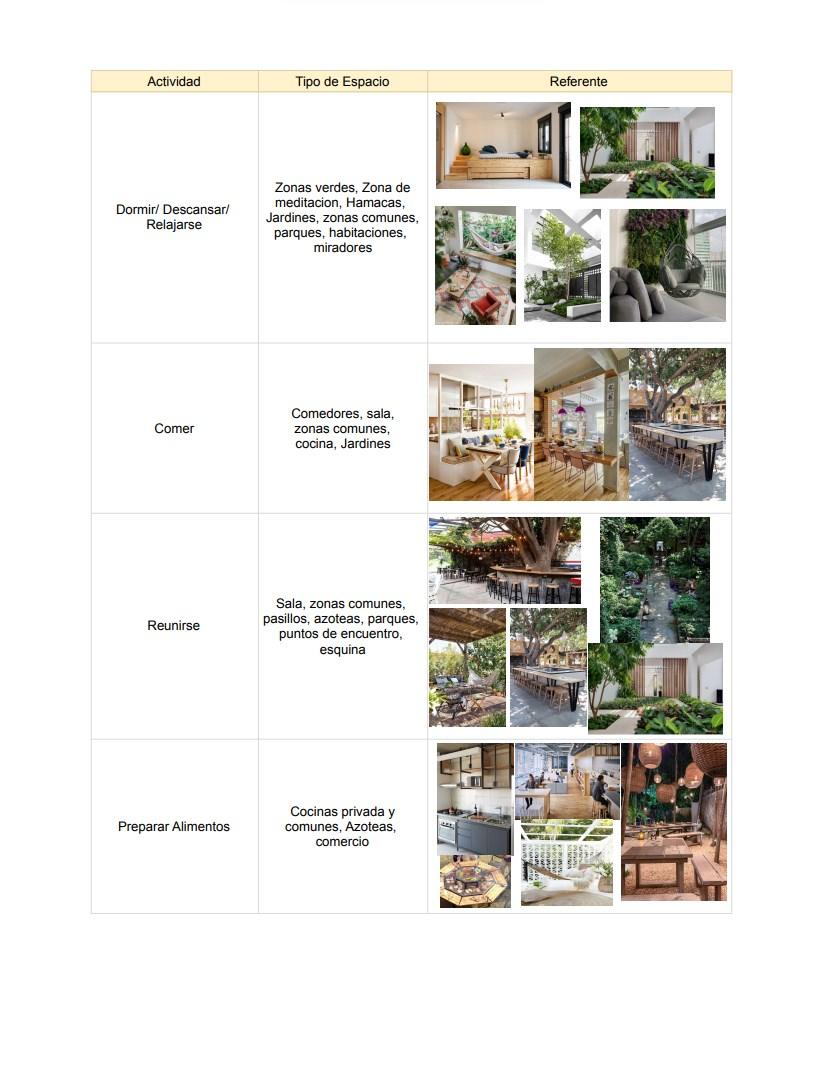

Tabla de ideas de espacios

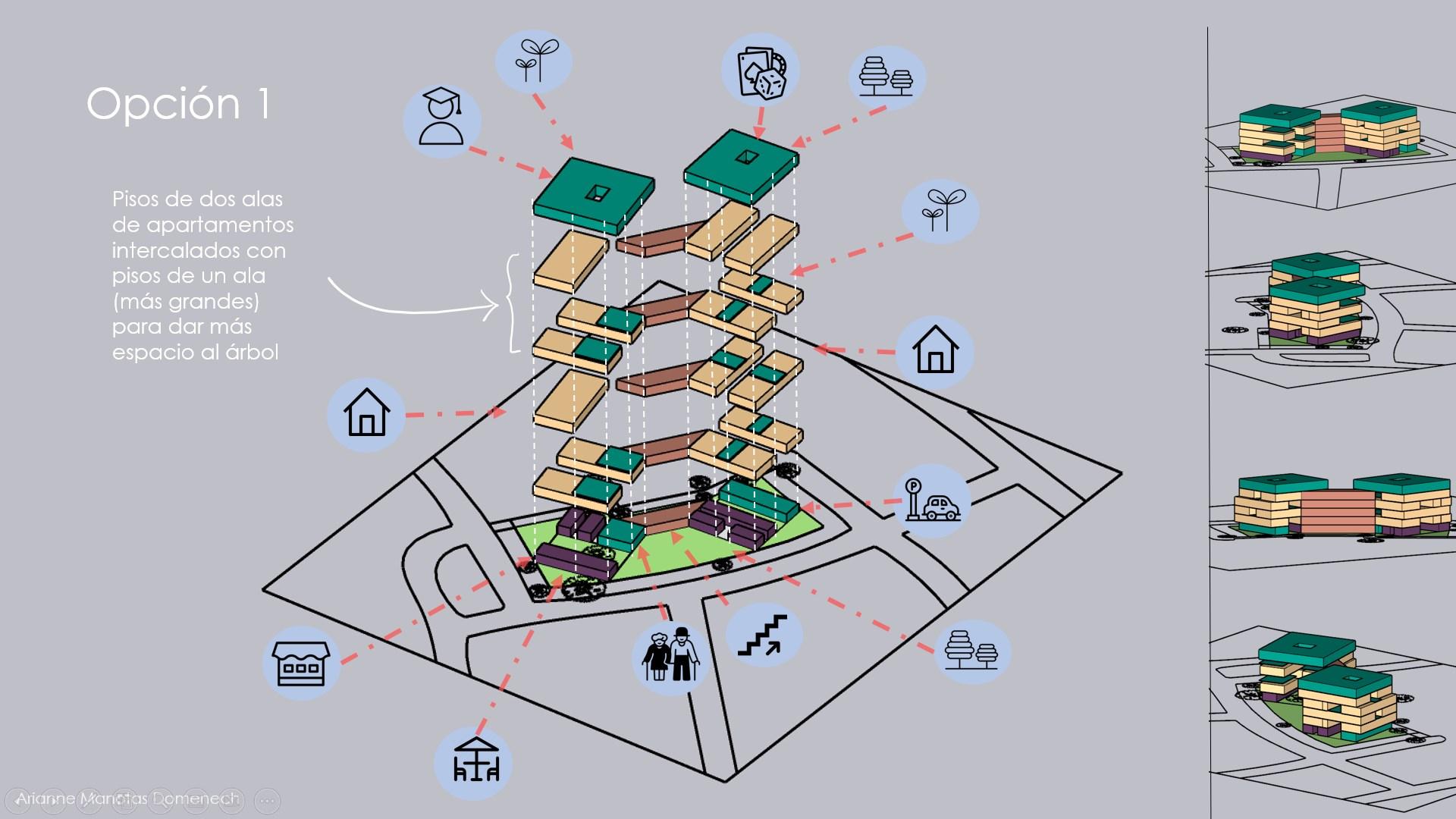

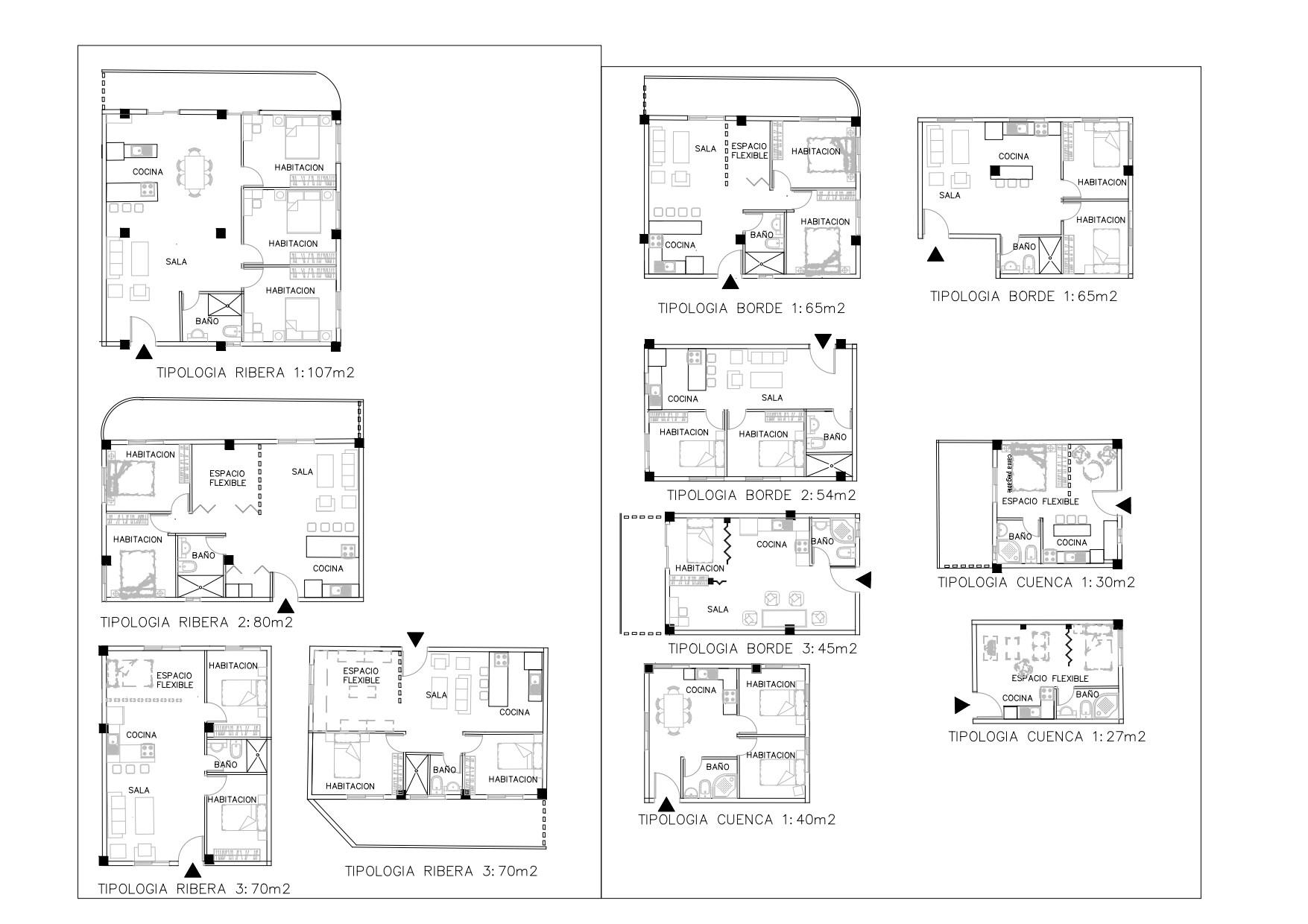

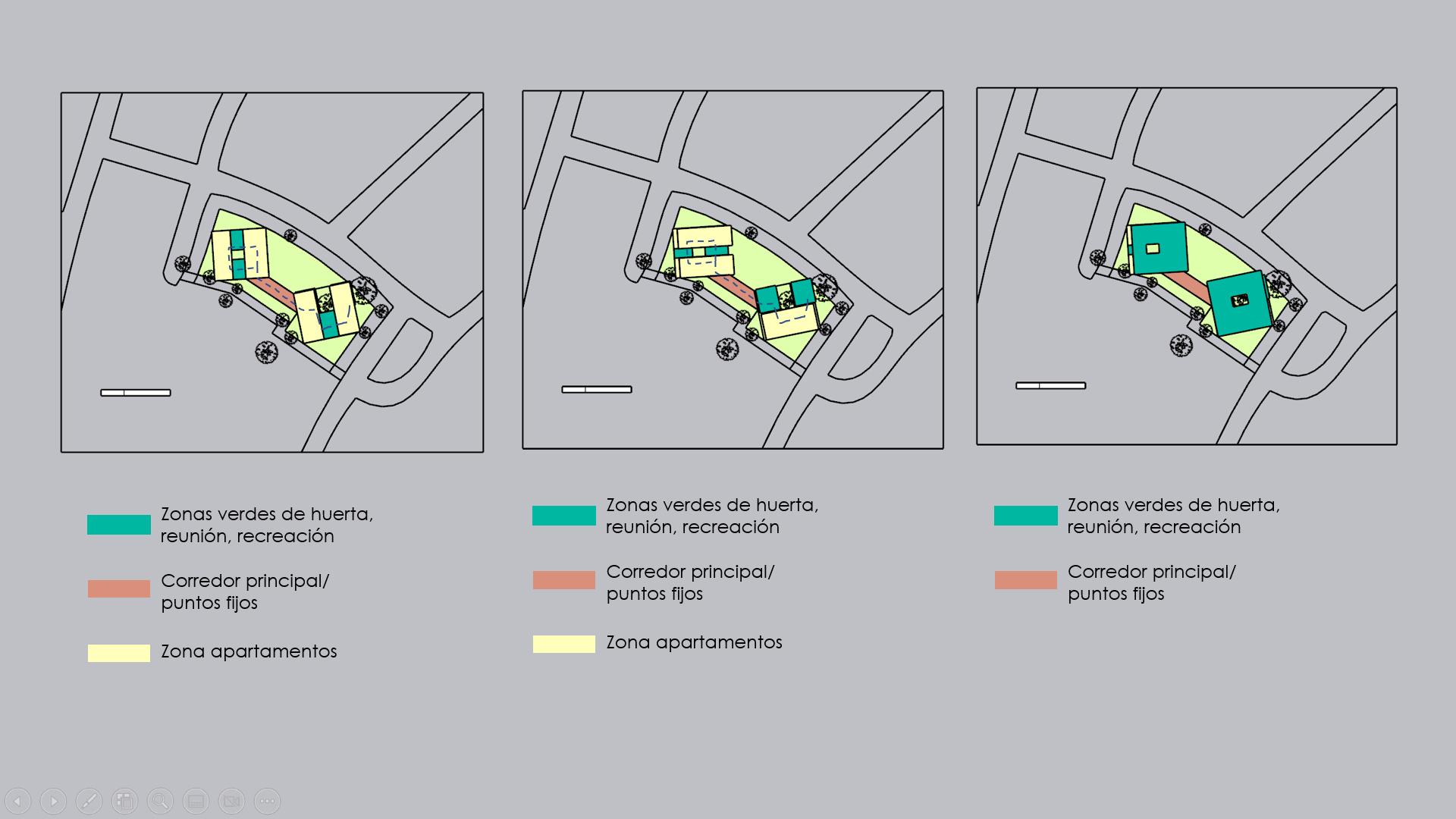

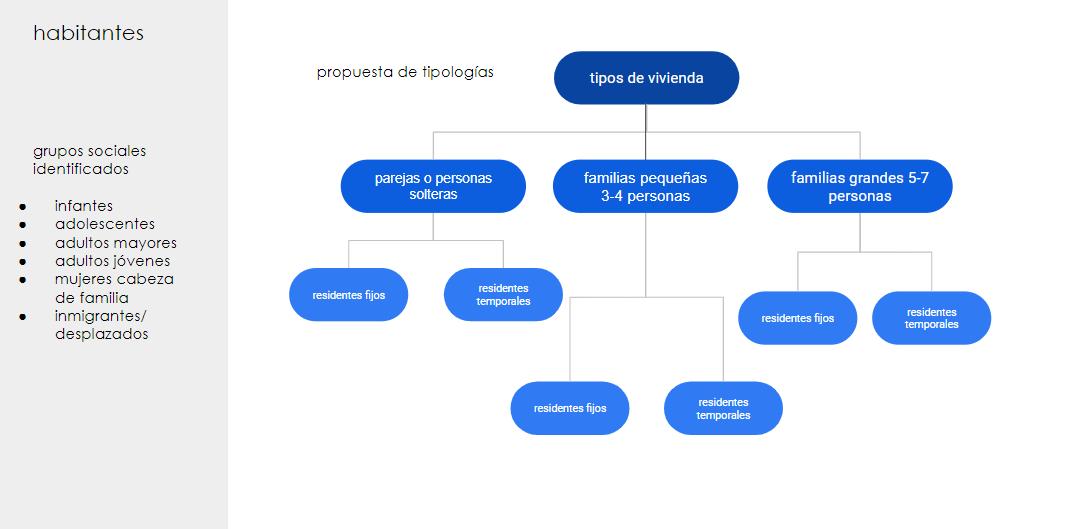

Propuesta de organización de tipologias

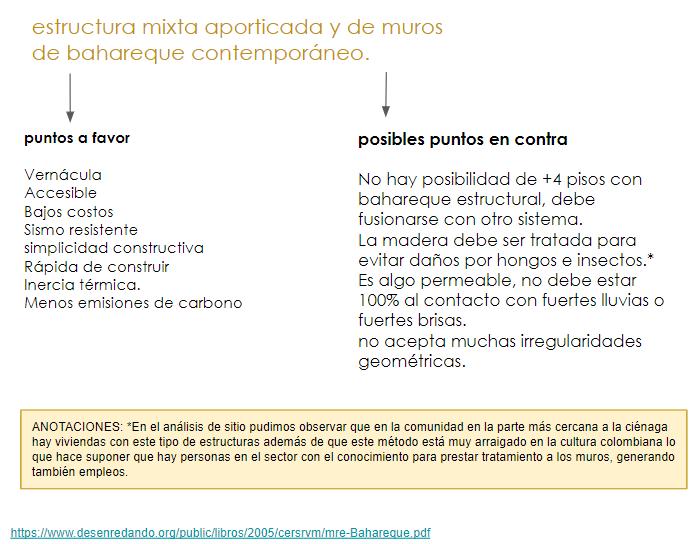

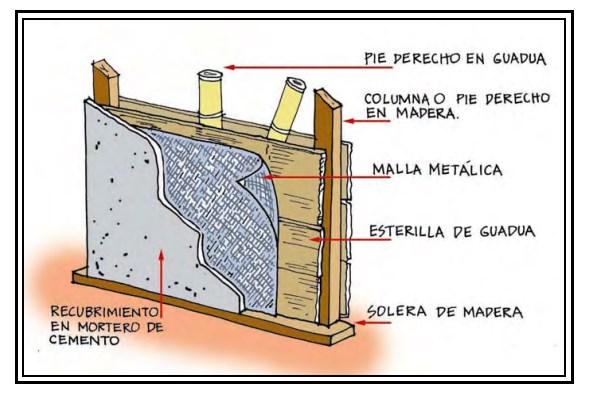

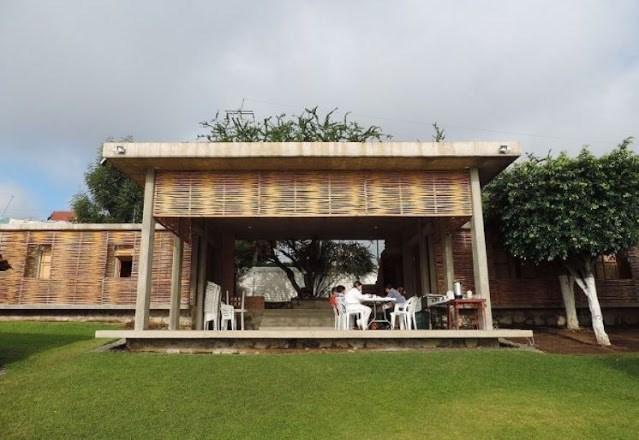

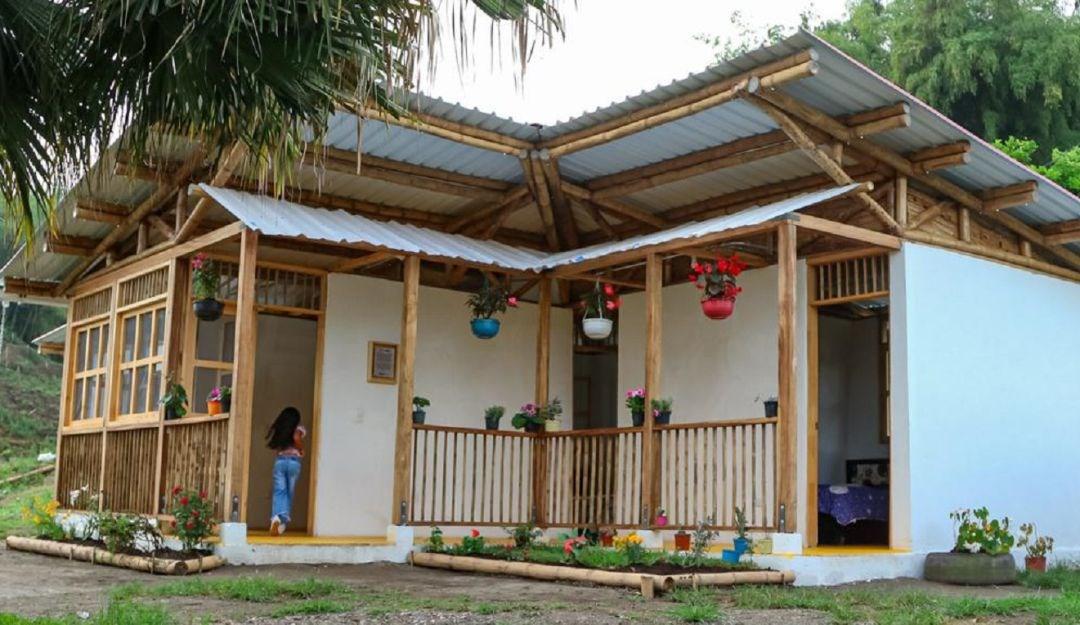

Propuesta estructural EDIFICIO COMUNITARIO CONSTRUIDO EN BAHAREQUE Y CARRIZO FRANCISCO MARTINEZ

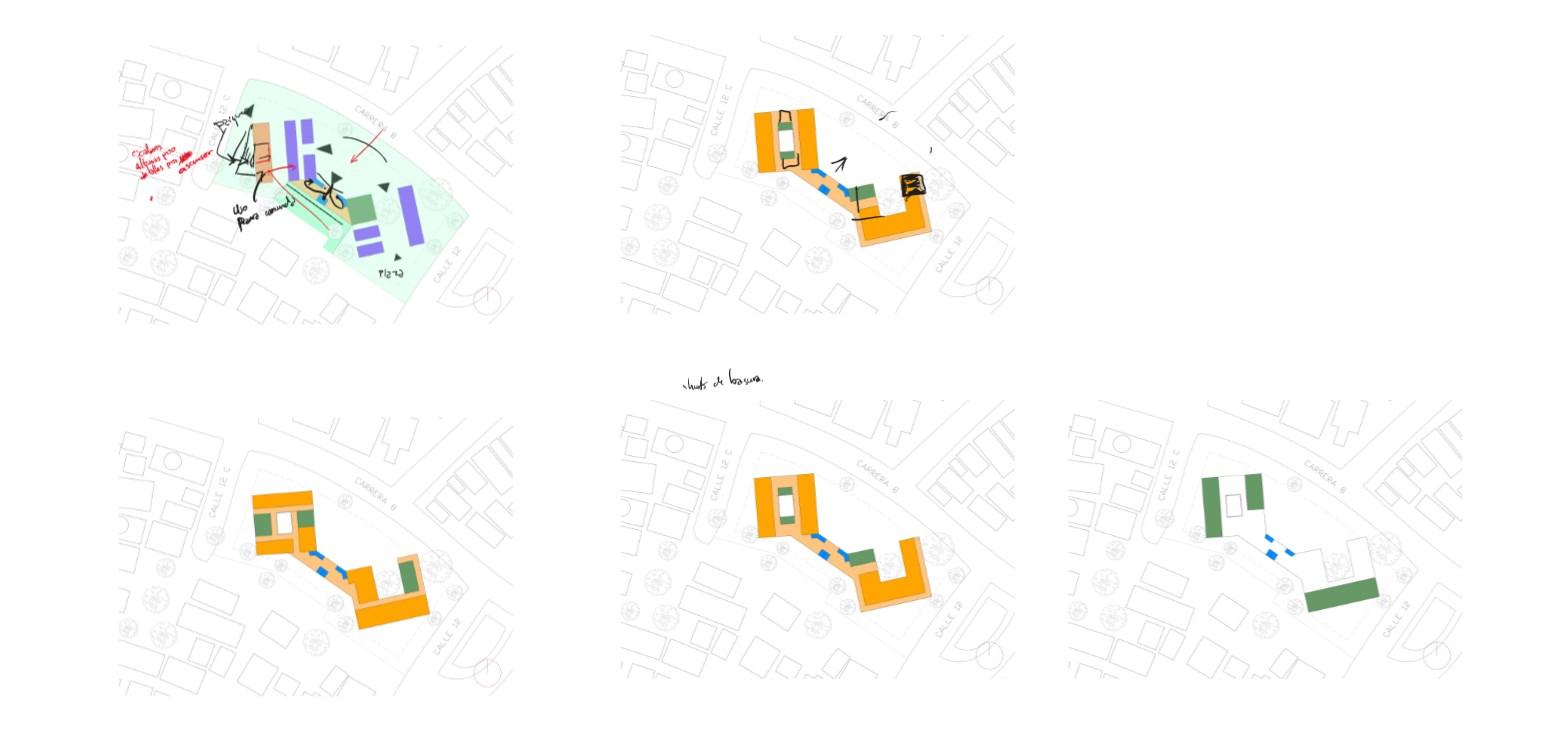

Esquema básico
PLANTA BAJA SEGUNDA PLANTA TERCERA PLANTA
CUARTA PLANTA QUINTA PLANTA
►
colocar
de los espacios
mejor el punto fijo
Primer rápido de diseño: paisajismo

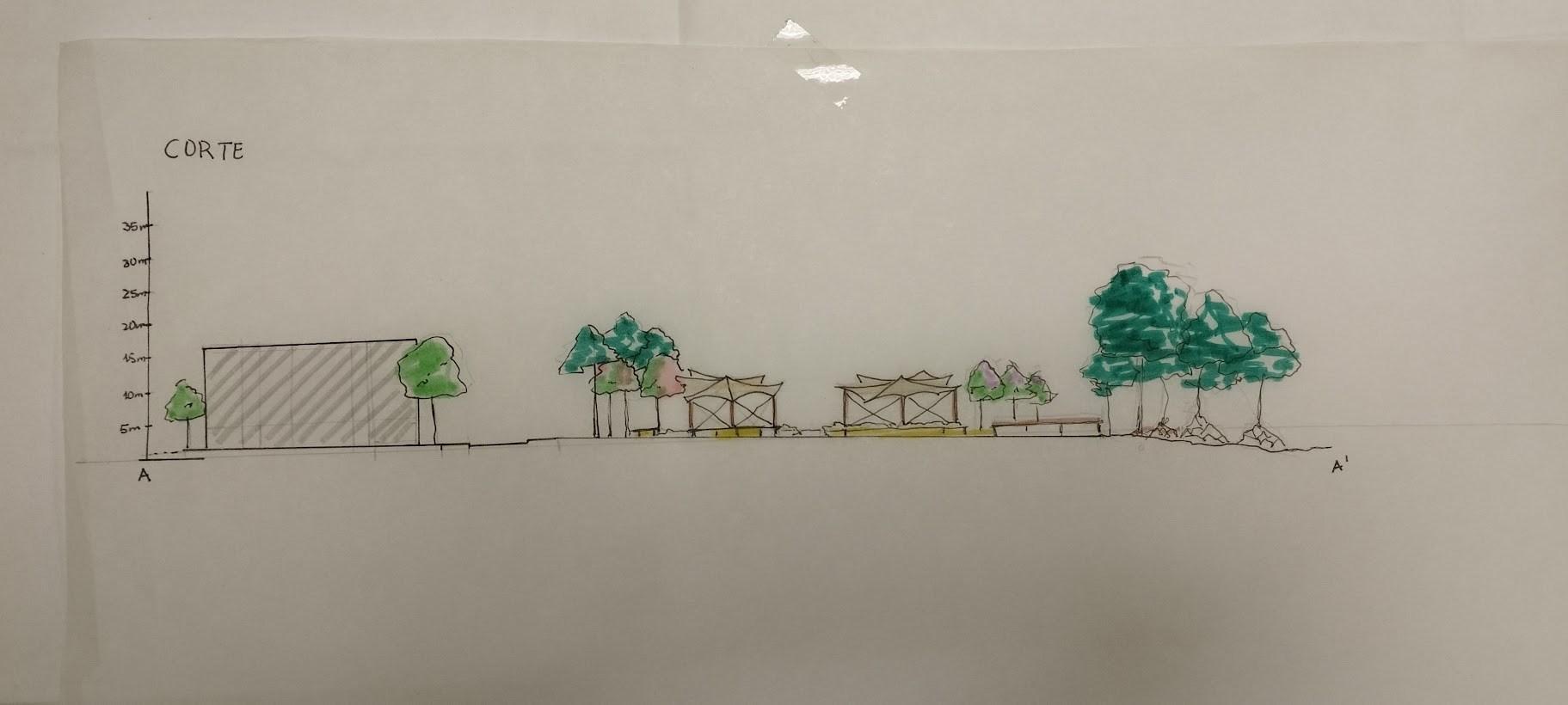

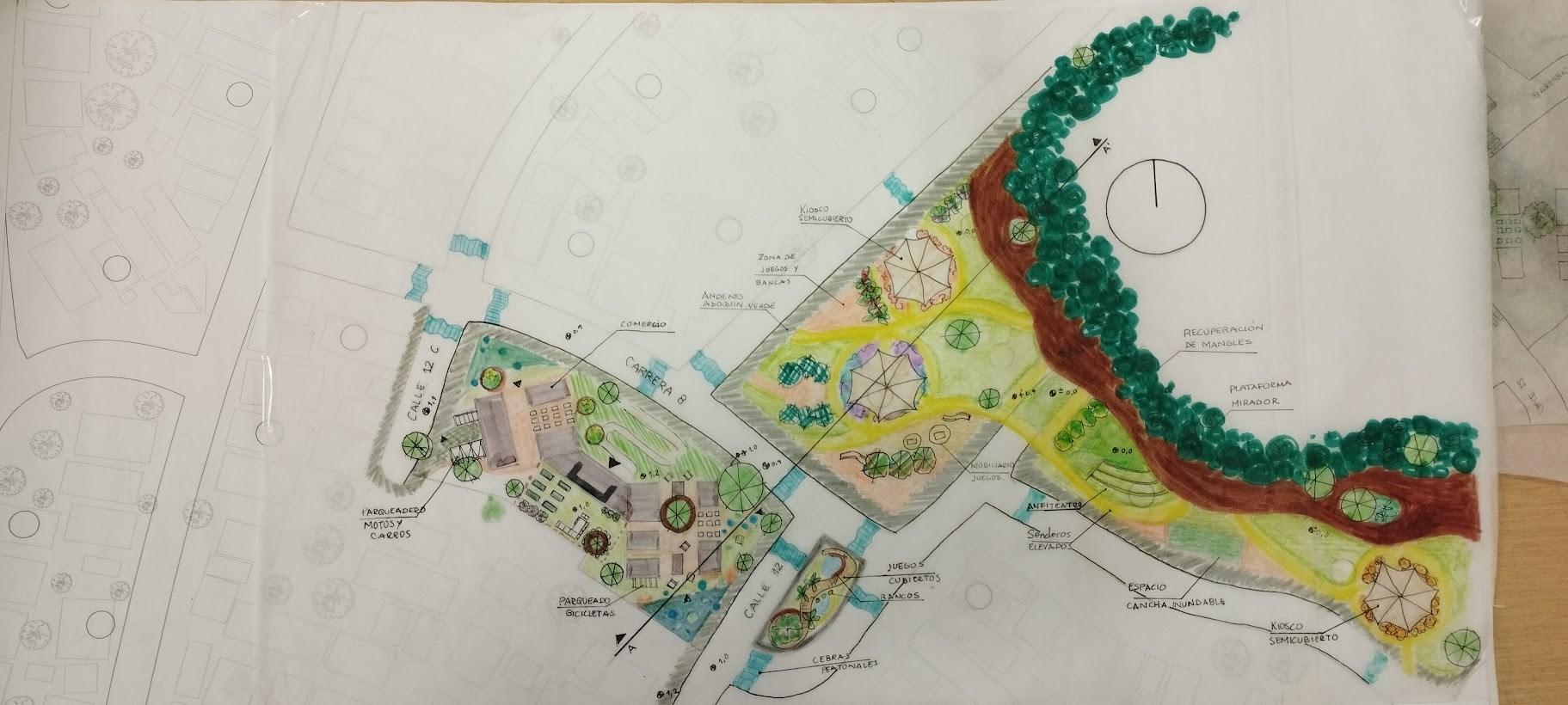

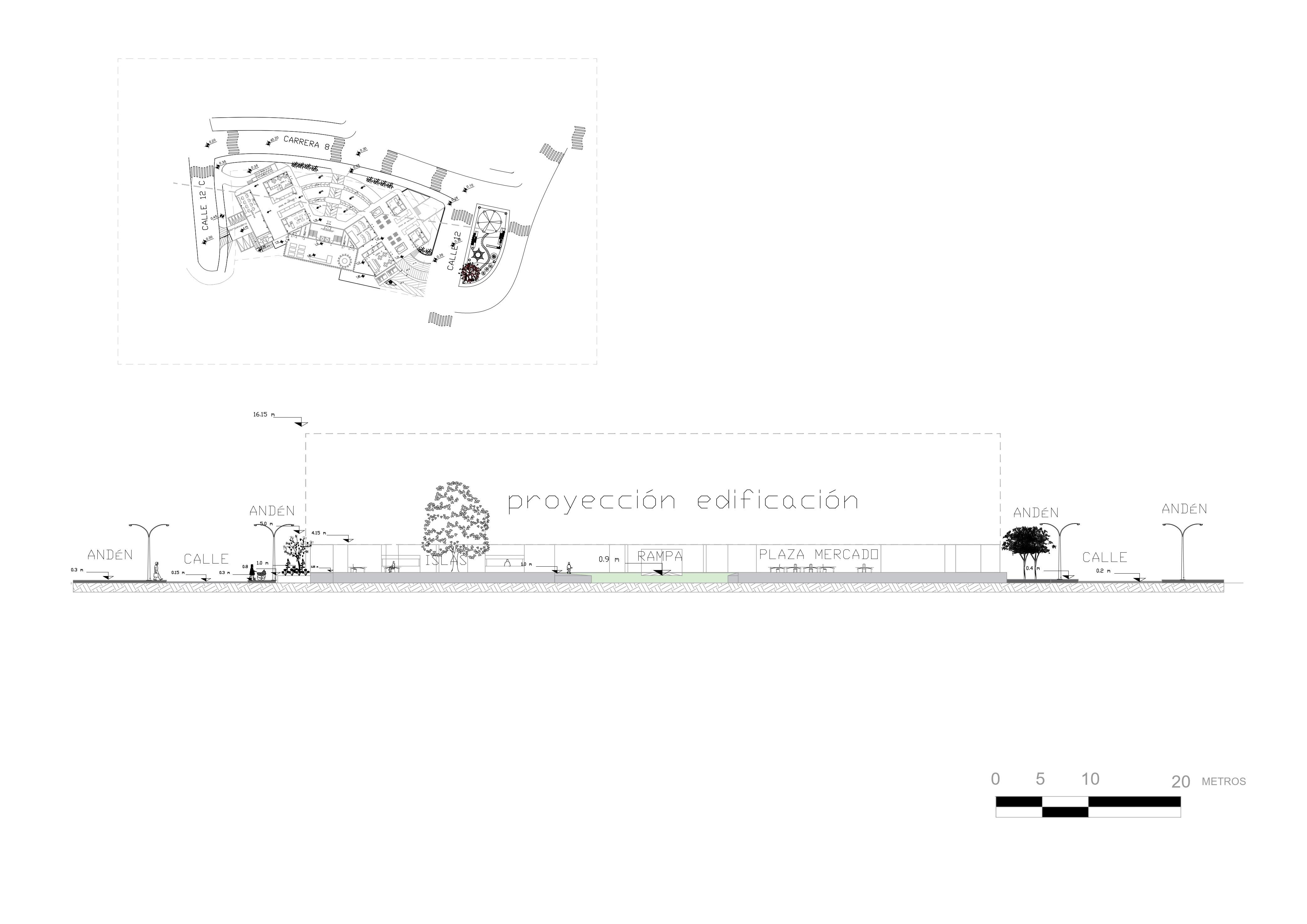

CORTE ► PROPUESTA DE PARQUE PRESENTADA Anotaciones:
nombres
Detallar

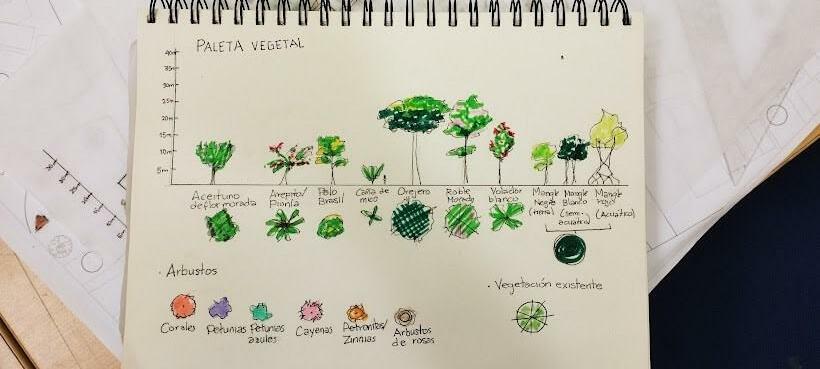

► PROPUESTA VEGETAL
El acceso es muy sinuoso, plantear una mejor opción
Replantear desniveles, solo modificar alrededore del lote
CORTE
-A’
A
EN CLASES/SIN CORRECCIONES |6 DE OCTUBRE
Primer rápido de diseño: paisajismo ► PROPUESTA DE PARQUE CON CAMBIOS
Kiosco semicubierto
parqueadero plazoleta
Juegos infantiles 1
Cancha multiusos
Cambios hechos: replanteo de niveles, espacios major escalados, eliminación de la extension de la calle 12 que chocaba con la ciénaga para fusionar las cuadras
Juegos infantiles Zona verde
verde de reunión corredor
infantiles 2
Teatro aire libre
Zona de comidas
CAMBIOS |SEMANA DE RECESO

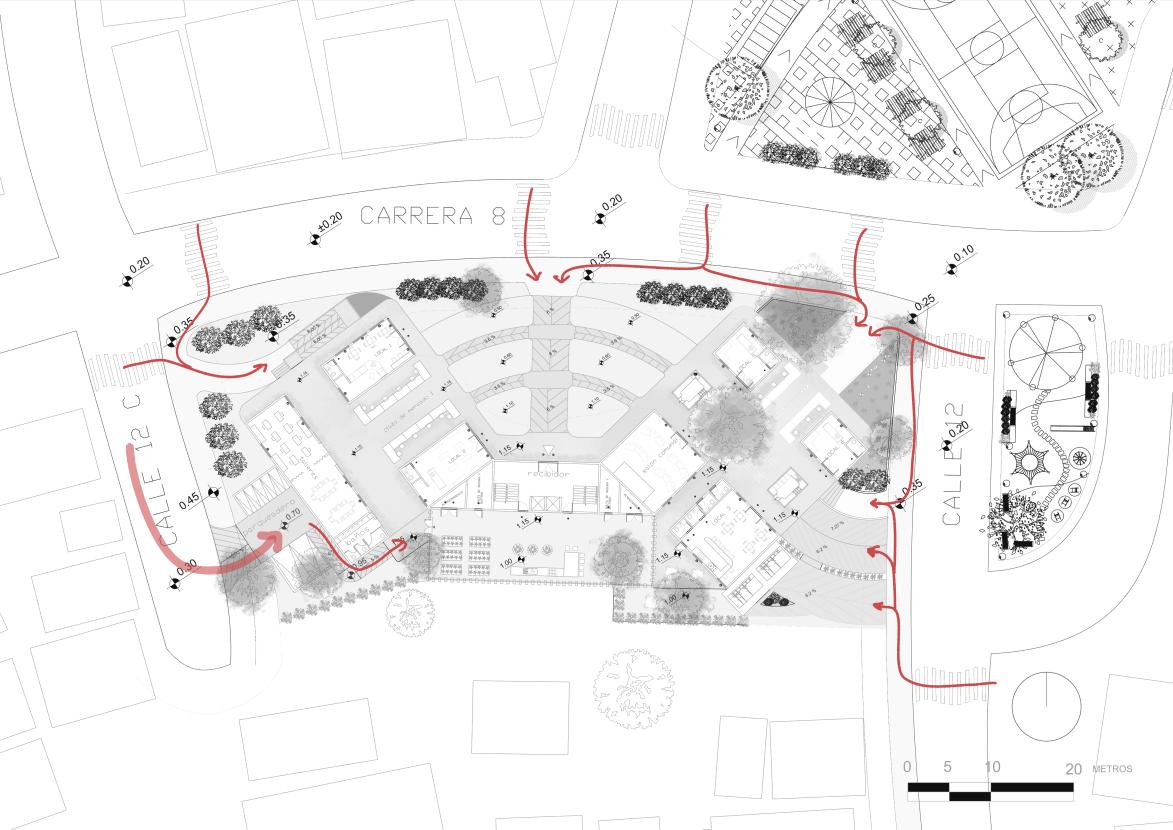

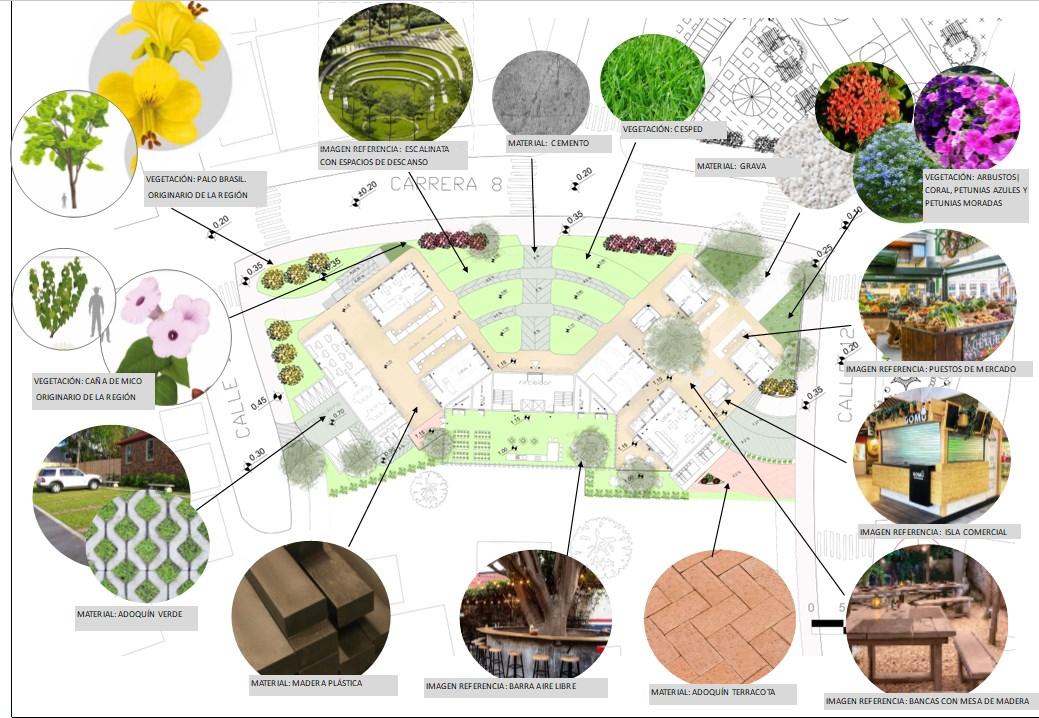

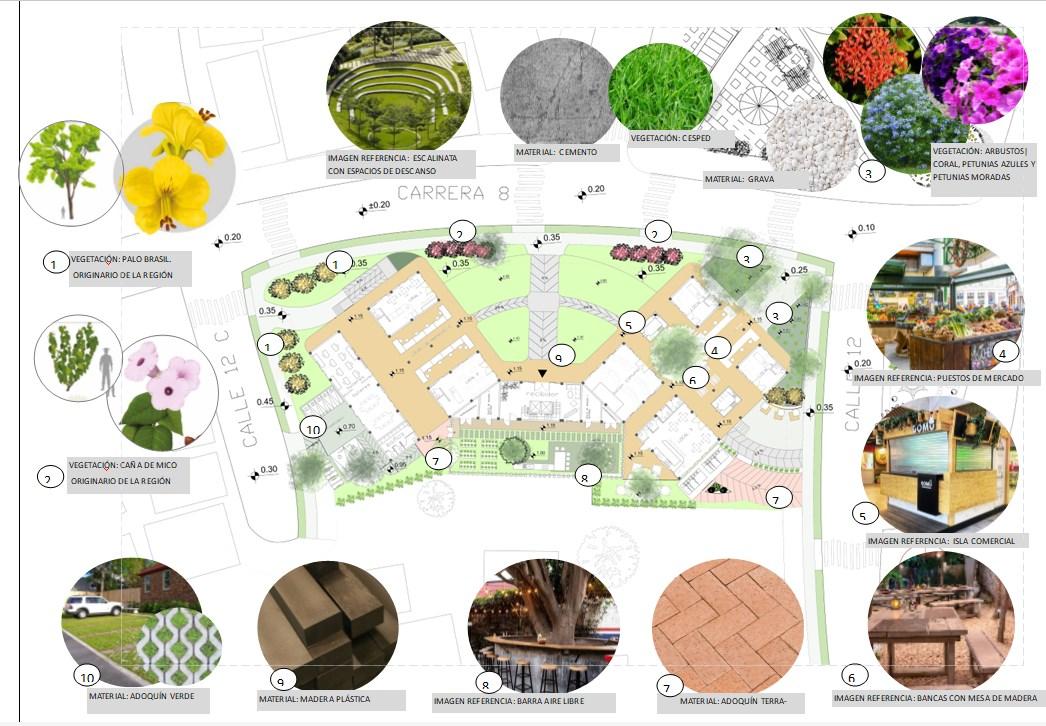

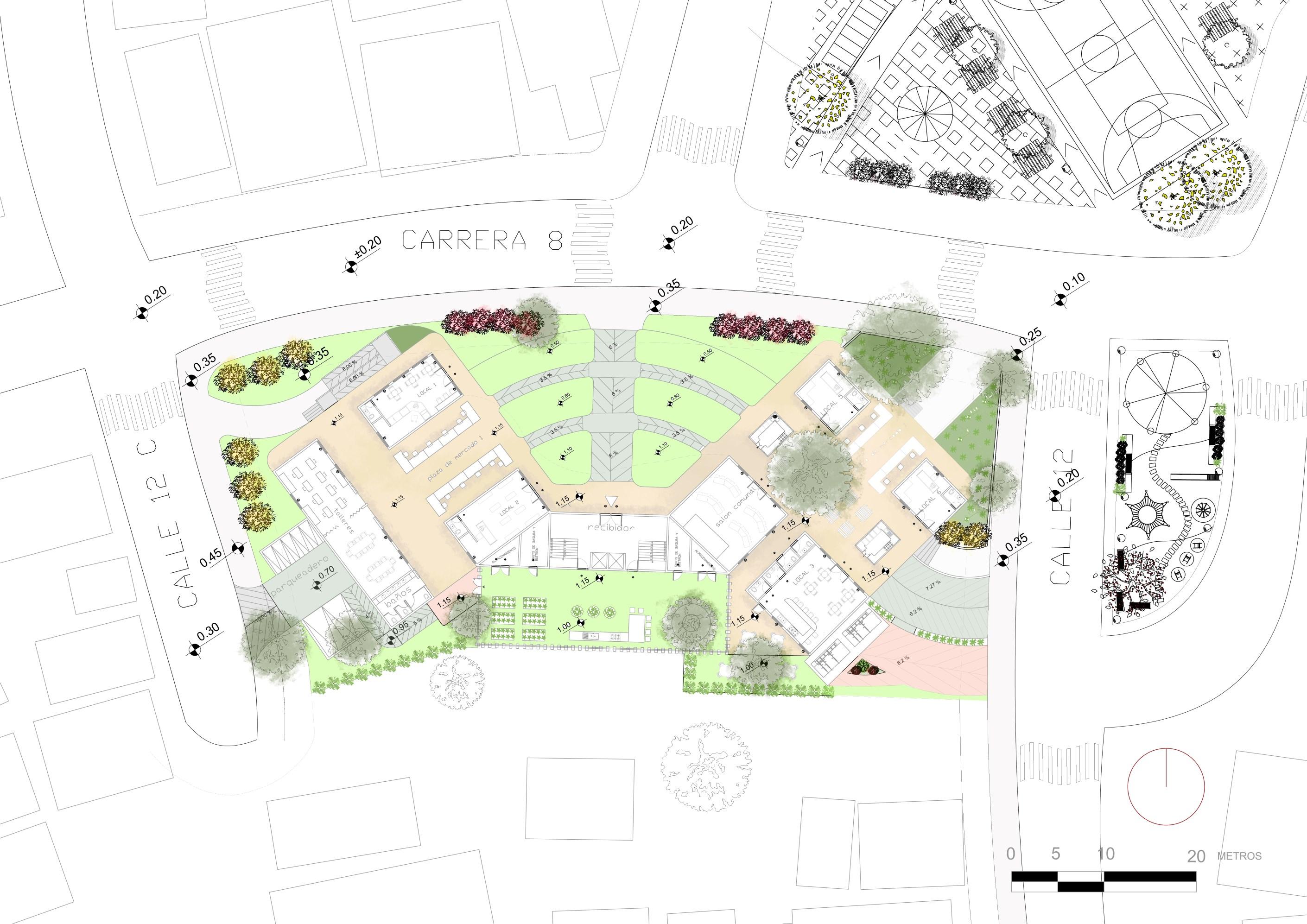

Primer piso paisajismo ► PROPUESTA DE PAISAJISMO
▲ Version del 20 de octubre:
Anotaciones >
fusionar las dos rampas del centro a costados para dar m[as espacio a las zonas Alinear los niveles en la graficación. Optimizar la llegada de rampa y escalera de ambos costados Colocar botes de basura en exterior Colocar senderos en la huerta trasera
DE LOTE CON

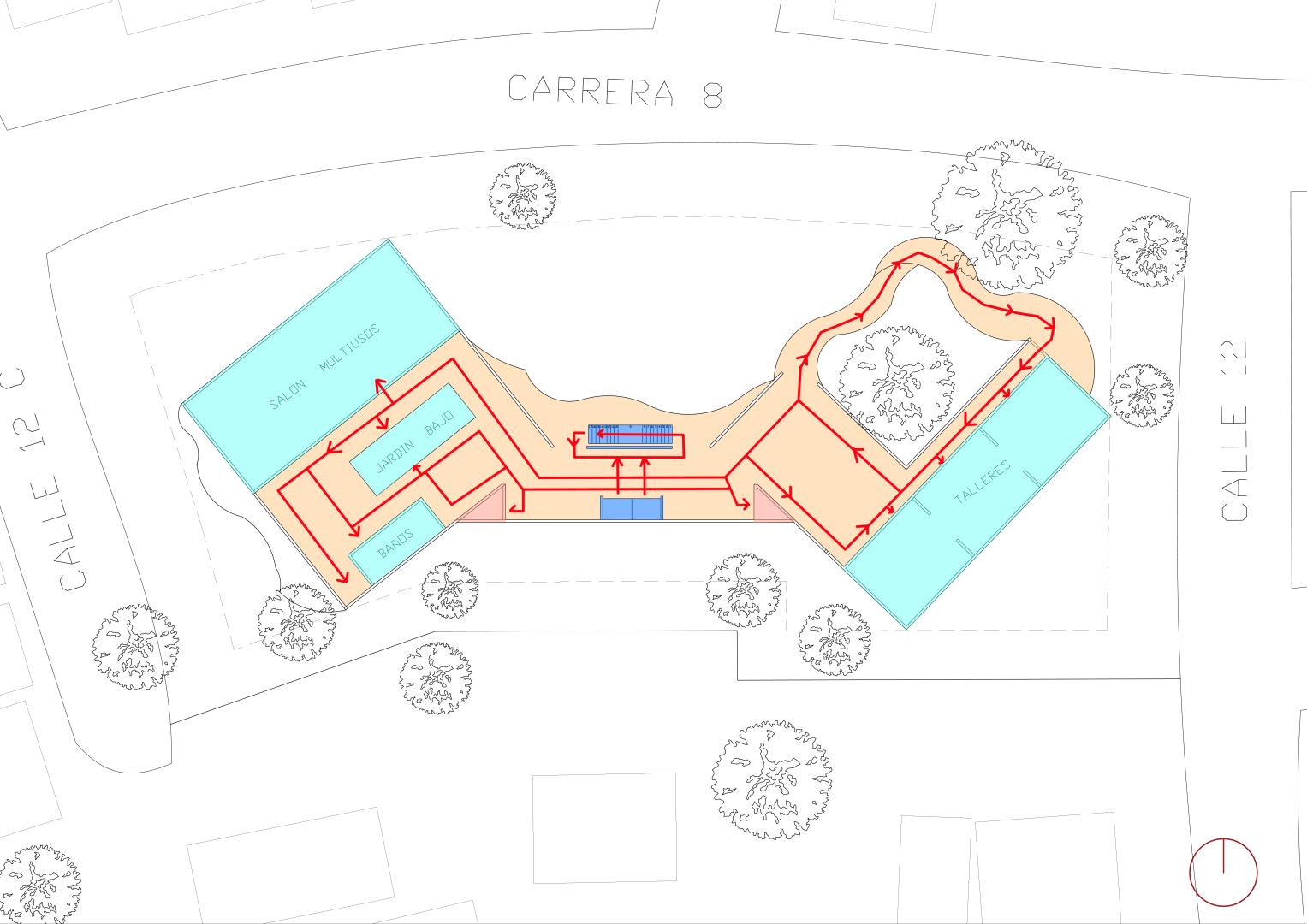

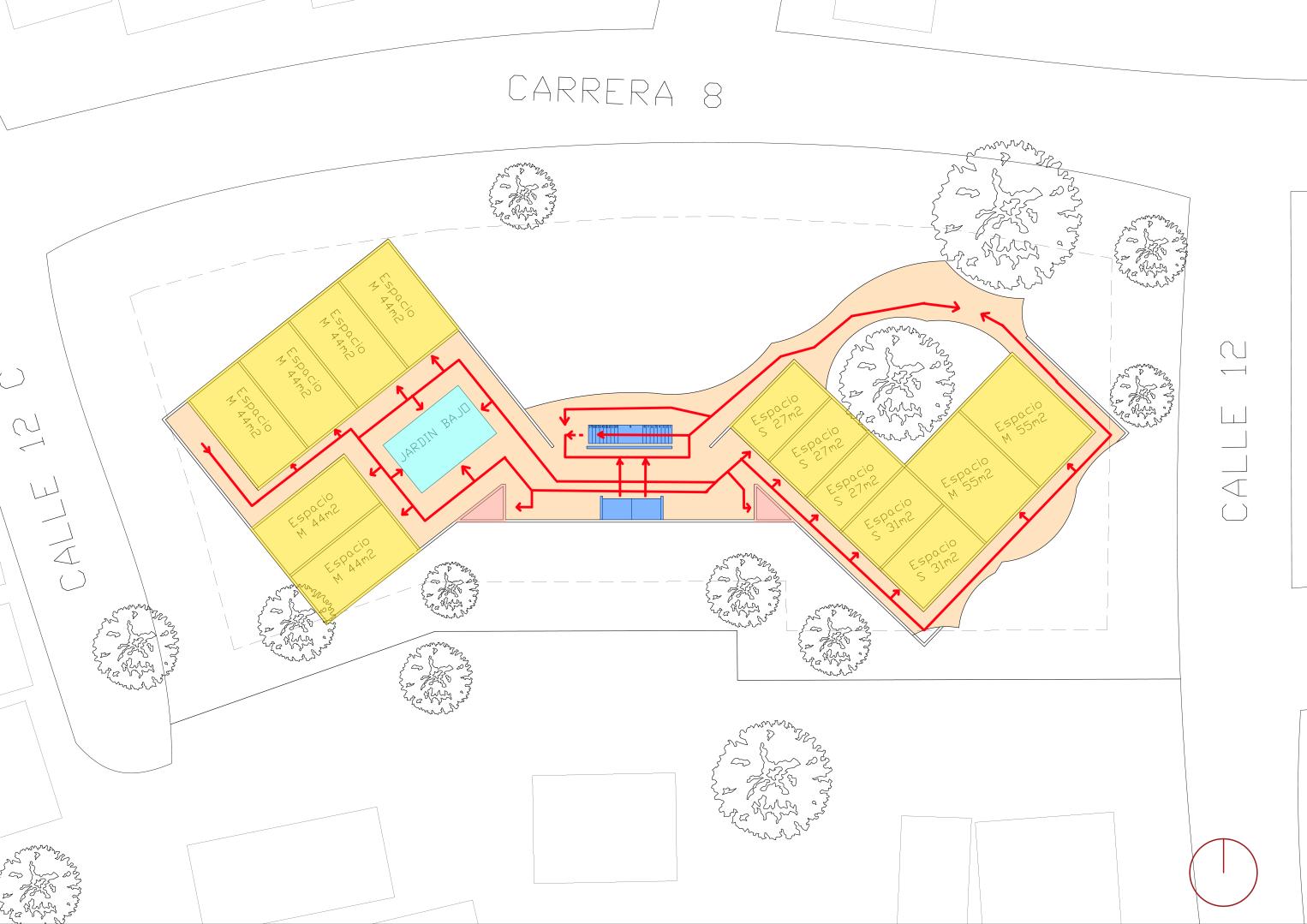

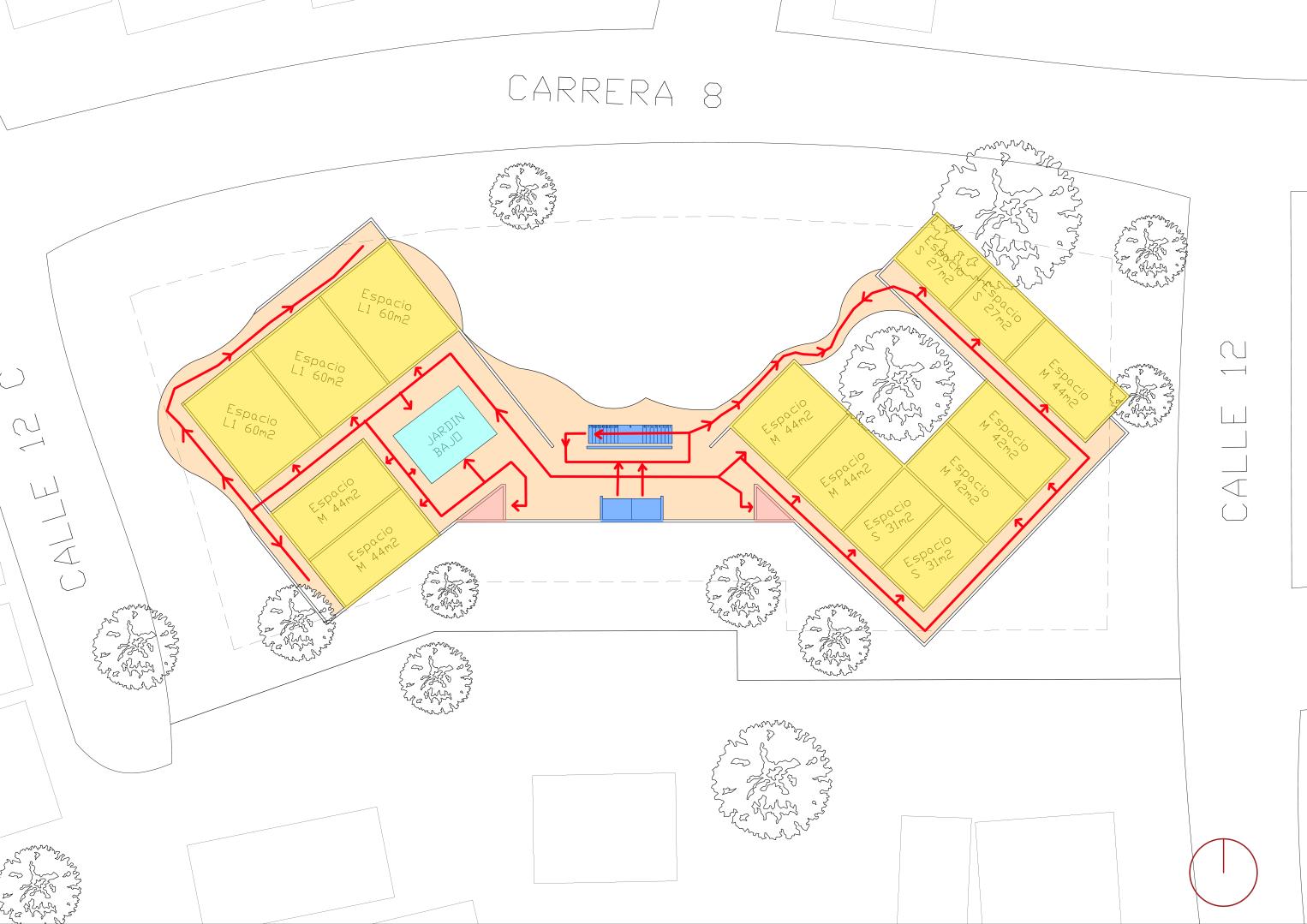

CON CAMBIOS |SEMANA DE RECESO Y REVISIÓN 20 OCT verdes ► DIAGRAMA CIRCULACIÓN INTERIOR ► DIAGRAMA CIRCULACIÓN EXTERIOR ► DIAGRAMA PALETA TEXTURAS (MISMOS MATERIALES)
Primer piso paisajismo
▲ Version del 20 de octubre: Anotaciones > mencionar que el element punteado es el edificio Colocar los niveles sobre el objeto Nombrar los espacios
A A
► CORTE
-A’
’
A

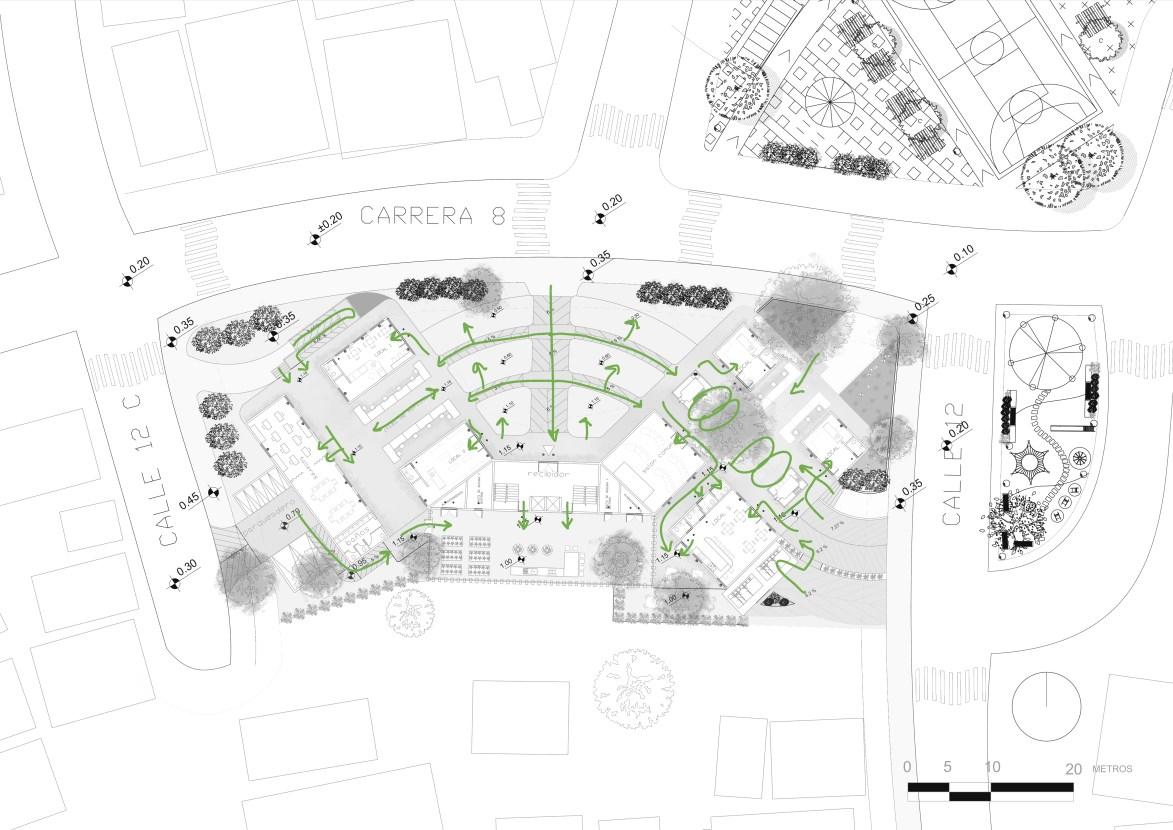

► DIAGRAMA CIRCULACIÓN INTERIOR ► DIAGRAMA CIRCULACIÓN EXTERIOR ► DIAGRAMA PALETA TEXTURAS (MISMOS MATERIALES)

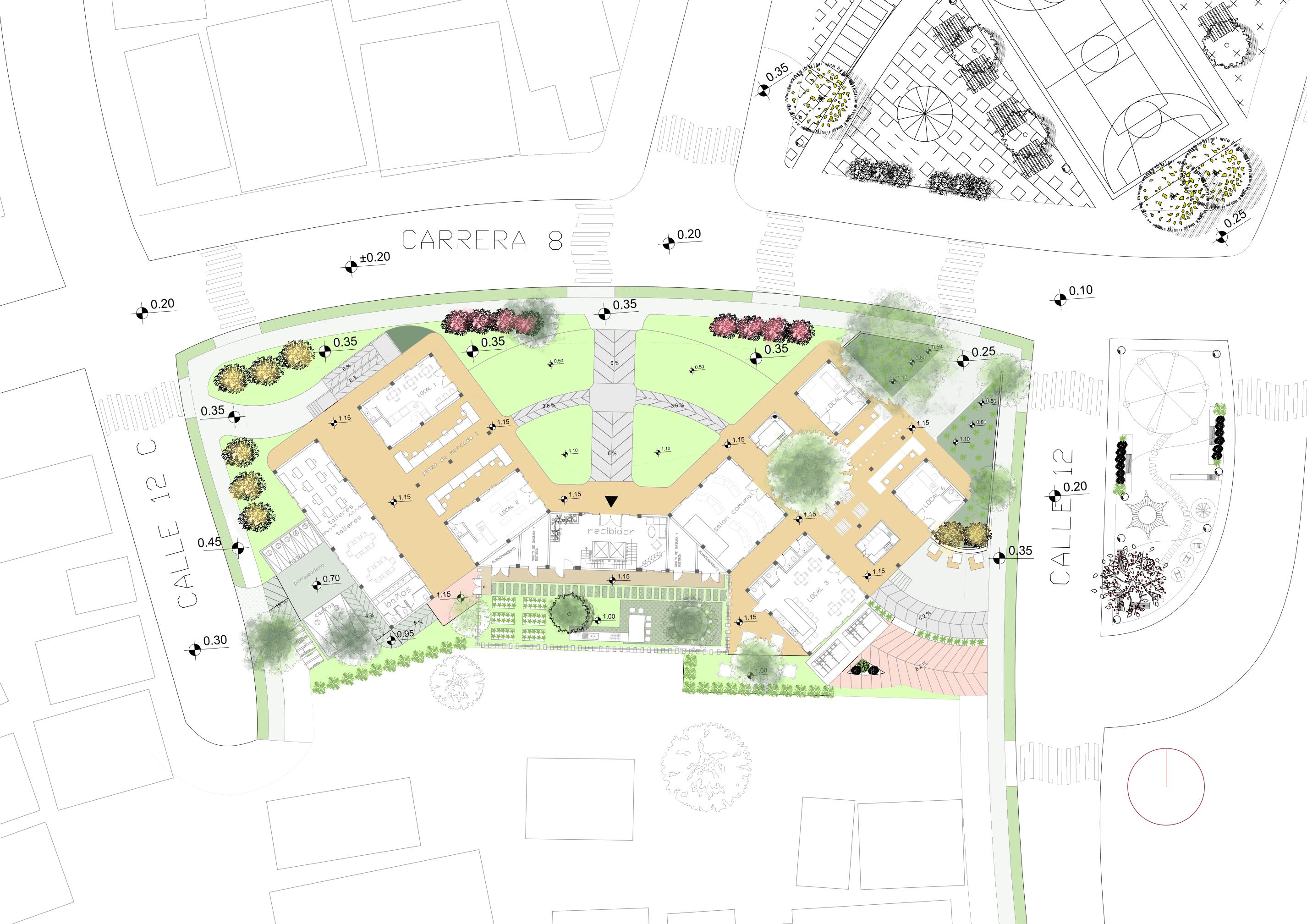

Primer piso paisajismo ► PROPUESTA DE PAISAJISMO
▲ COSAS CORREGIDAS
-fusionar las dos rampas del centro a costados para dar mas espacio a las zonas
-Alinear los niveles en la graficación.✓
-Optimizar la llegada de rampa y escalera de ambos costados✓
-Colocar botes de basura en exterior✓
Colocar senderos en la huerta trasera ✓
DE LOTE CON
CON CAMBIOS |SEMANA DE RECESO Y REVISIÓN 20 OCT verdes ✓ ► DIAGRAMA CIRCULACIÓN INTERIOR ► DIAGRAMA CIRCULACIÓN EXTERIOR ► DIAGRAMA PALETA TEXTURAS (MISMOS MATERIALES)
Primer piso paisajismo
▲ COSAS CORREGIDAS
mencionar que el element punteado es el edificio✓ Colocar los niveles sobre el objeto✓ Nombrar los espacios ✓
A A’

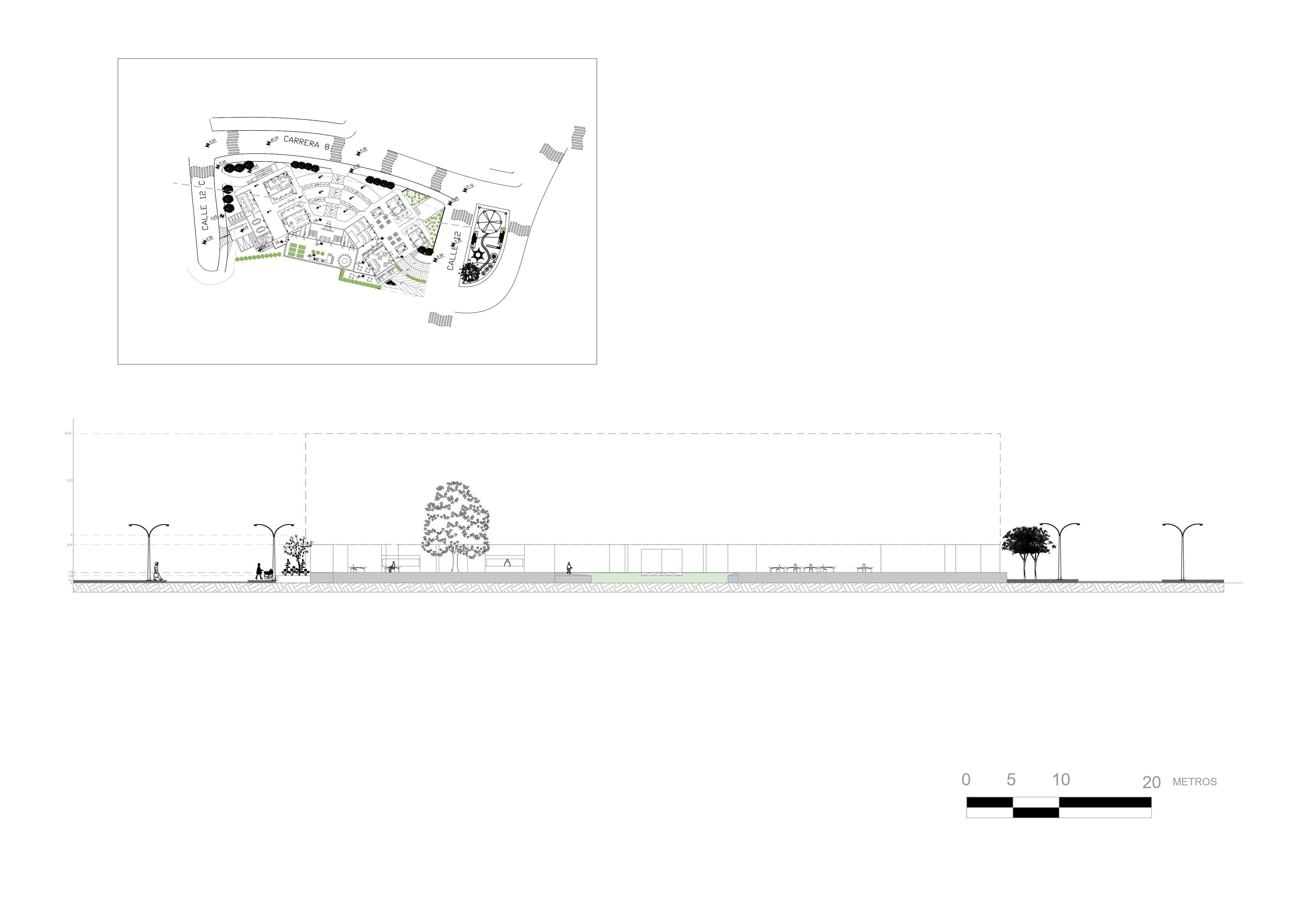

► CORTE A-A’

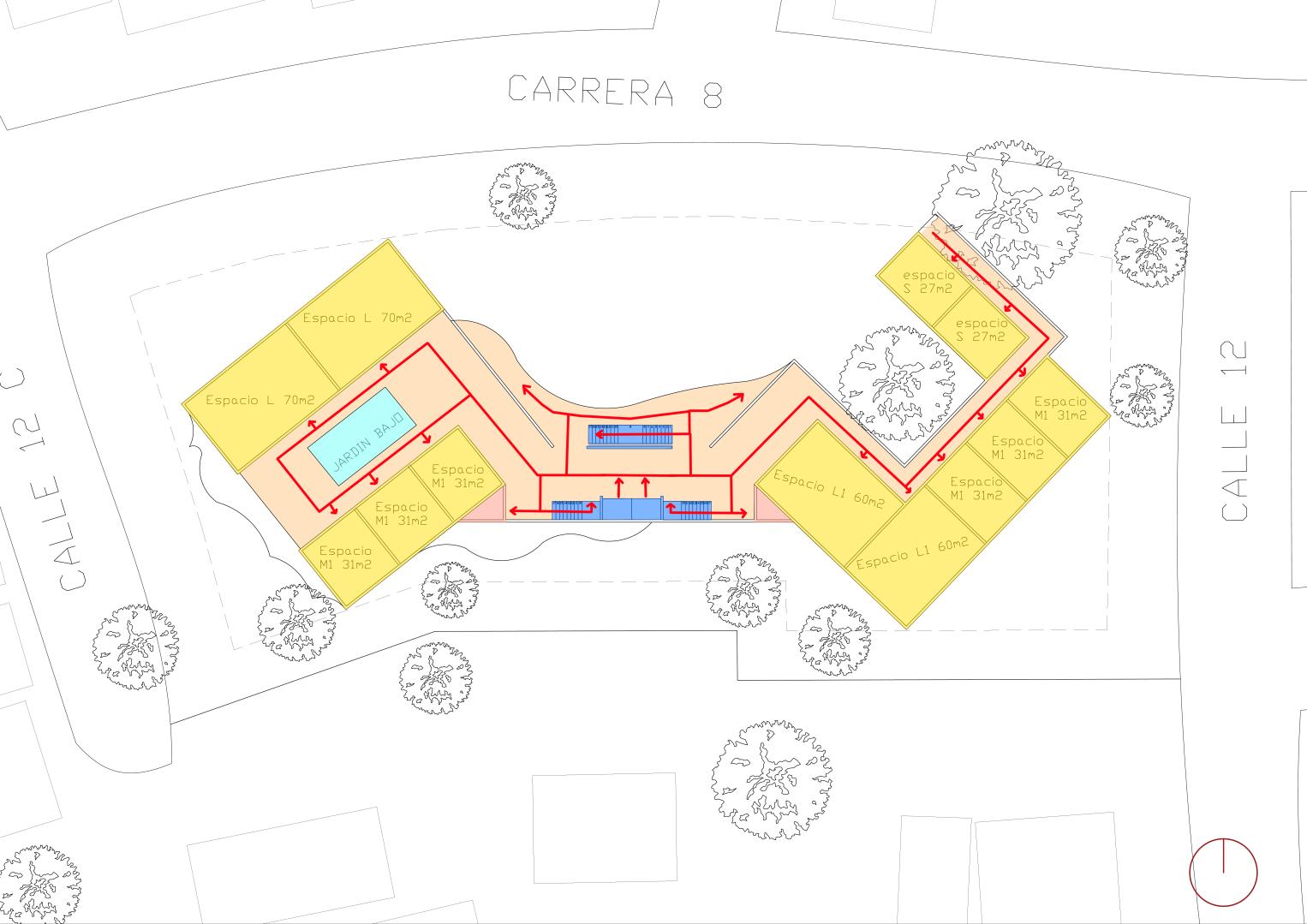

► DIAGRAMA CIRCULACIÓN INTERIOR ► DIAGRAMA CIRCULACIÓN EXTERIOR ► DIAGRAMA PALETA TEXTURAS (MISMOS MATERIALES)

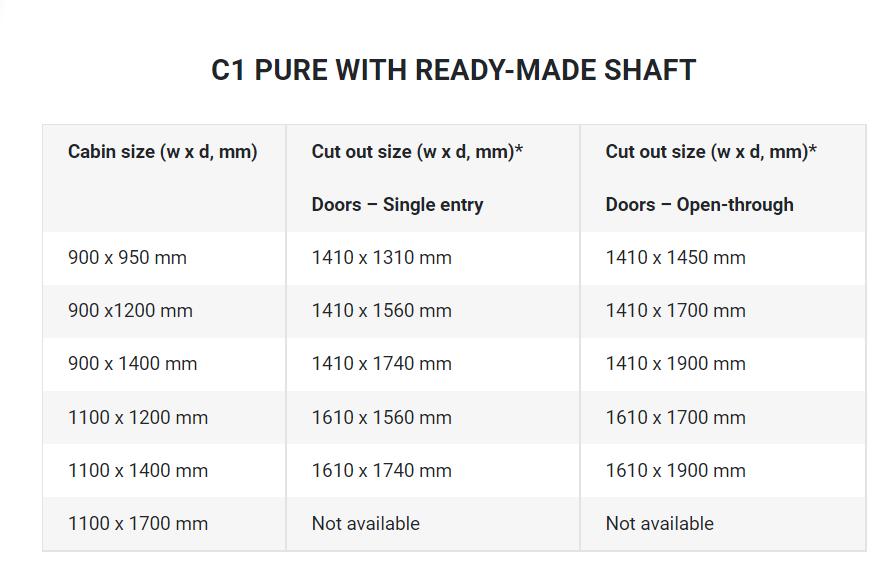

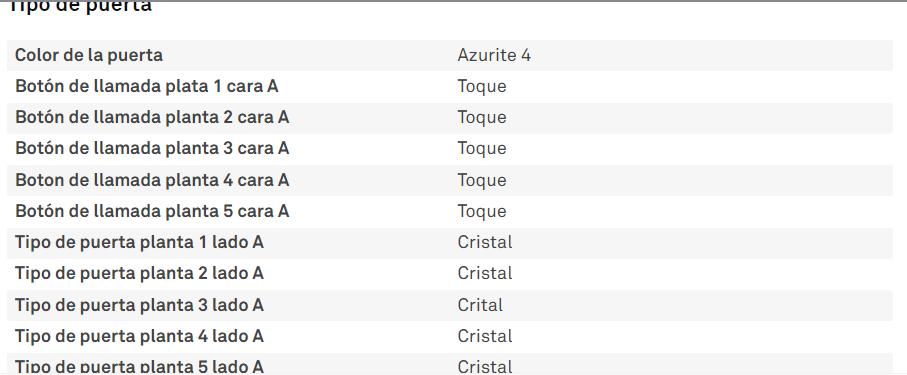

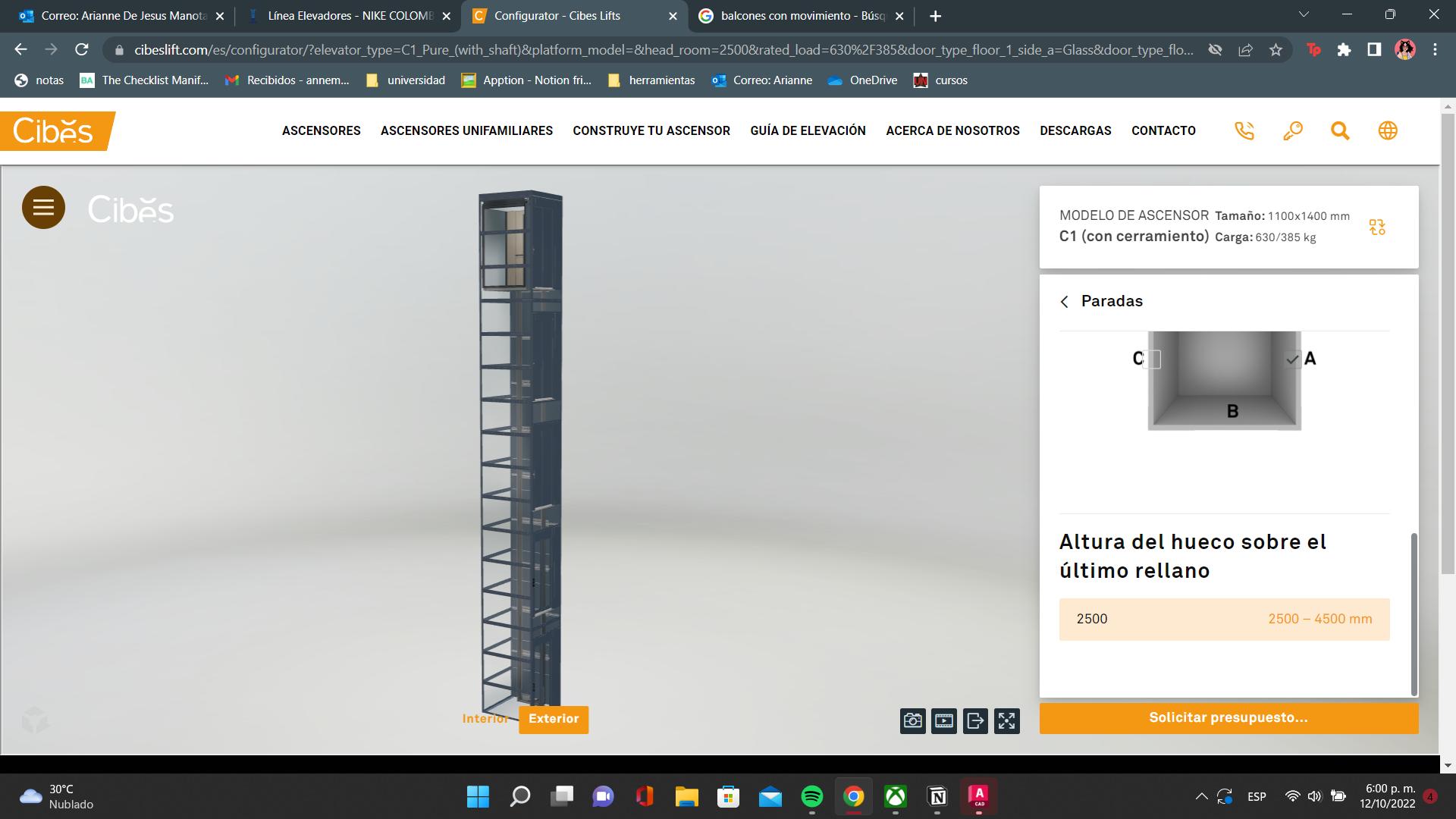

Cambio de elevador
RAZONES: el modelo de abajo (cibes c1) es del mismo tipo que el propuesto antes, sin sala de maquinas y autoportante. Con la ventaja de que el espacio que ocupa es menor y aunque la capacidad se reduce a 8 personas en cabina ael tener dos de 13 antes era una cantidad exagerada en comparación. El modelo es más accesequible, aprovecha mejor el espacio y ofrece personalización
