Toyo Ito

Objekat: “Minna no Mori” – Media Cosmos u Gifuu | Arhitektonski biro: Toyo Ito & Associates Architects, Tokio, Japan Arhitektonski tim: Toyo Ito, Takeo Higashi, Toyohiko Kobayashi, Yoshitaka Ihara, Toshimitsu Minami, Mitsuyo Yabuki, Ryo Chosokabe Inženjering konstrukcije: Ohtaki E&M Consulting Office, Tokio, Japan | Elektro inženjering: Arup, Tokio, Japan Mašinski inženjering: ES Associates, Tokio, Japan | Inženjering rasvete: Lighting Planners Associates, Tokio, Japan Enterijerno uređenje - nameštaj: Fijie Kazuko Atelier, Tokio, Japan | Enterijerno uređenje – polusfere: Yoko Ando Design, Tokio, Japan Akustika: Nagata Acoustics, Tokio, Japan | Klijent: Gifu City, Gifu, Japan | Lokacija: Gifu City, Gifu, Japan Program: Institucija, obrazovanje i edukacija | Površina parcele: 14 848.34 m2 | Površina objekta: 7 530.56 m2 Ukupna površina: 15 444.23 m2 | Realizacija projekta: Februar 2015. g. | Fotografije: Iwan Baan, Kai Nakamura

Kako kaže predanje, na vratima biblioteke Ramzesa II bilo je napisano „Lek duše“. Mogla bi to biti definicija biblioteke i tajni razlog njenog porekla, koji su drevni Egipćani naslutili. Nastala da bude skladište sećanja, biblioteka je i fizičko i virtuelno mesto, arhitektonski oblik i duhovni prostor, istovremeno. Menjajući svoj fizički oblik u vremenu, ona ostaje metafora za slobodu znanja i znanje o slobodi, zbog čega je uvek savremeni objekat, što je polazna tačka projekta za unapređenje javnog prostora u mesto na kome svako može pronaći svoj način interakcije sa knjigom i zajednicom, u hodu koji podseća na šetnju kroz šumu, na osnovu čega je i dobila ime Minna no Mori – šuma za sve.

Koncept započet još na čuvenoj medijateci Sendai, definisan od arhitekte „manje lepote, više vitalnosti i zabave“, svojim otklonom od čiste forme moderne u fluidnu arhitekturu, sa fokusom na prirodne oblike nepravilne geometrije, razvija novu prostornost heterogene apstraktnosti sa više mogućnosti i slobode. Složena i jasna arhitektura objekta Minna no Mori je inovativan projekat koji uspostavlja stabilne odnose sa urbanim i prirodnim okruženjem. Duh pristupačnosti, kao najvažniji aspekt strategije, rezultirao je arhitektonskim gestom koji je hrabar ali ne teži dominaciji u kontekstu sa kojim je visinski uravnotežen, u formi prilično generičke transparentne kutije pokrivene

Media Cosmos, enterijer Biblioteka postoji ab aeterno. U ovu istinu, iz koje proizilazi buduća večnost sveta, ne može posumnjati niko razuman.

Horhe Luis Borhes, Vavilonska biblioteka

Eksterijer kao generičke transparentne kutije pokrivnene sinusoidnim krovom

sinusoidnim krovom koji replicira obližnje Klinka planine kao formalnu temu, i evocira ne samo prirodno okruženje na envelopi, već ulazi u enterijer kao asertivna agenda konverzacije energije.

Hibridna zgrada, unapređena nizom javnih zona oko glaziranog arhiva knjiga, više je od biblioteke. Njen volumen, solidan, čist i elegantan, obeležen horizontalno – vertikalnom šrafurom prozora, je relativno neutralna i vizuelno upijajuća spoljašnjost koja oslobađa iznenađujuću unutrašnjost. To je višenamenski objekat sa ulazima na severu, istoku, jugu i zapadu, bez fiksnih particija, zbog čije otvorenosti je snalaženje omogućeno signaturom vidljivom iz svih pravaca. Integrisani u građevini, različiti znakovi, kao što je 3D mapa prostora, radijalni linoleum – kompas, atraktivni natpisi na policama lako čitljivog naročito napravljenog Minna no Mori fonta, predstavljaju putokaz kroz pro-

Odnos između spolja i unutra

Ulazni foaje

3D mapa i kompas kao putokaz

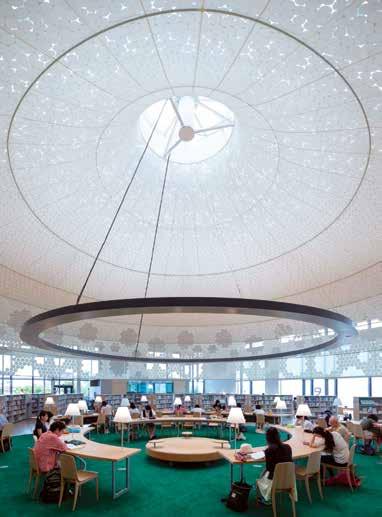

stor čiji su sadržaji raspoređeni na dve etaže, na prvoj auditorijum, studiji i galerije, dok je na drugoj smeštena biblioteka. Biblioteka, u formi velike čitaonice, ugrađena u centar pravougaone osnove sa dodatnim policama na oba nivoa otvorene transparentne kutije, vizuelno uspostavlja fokusni centar objekta. Ostvareni prostor je definisan u harmoničnom kontrastu prozračne drvene konstrukcije krova, koja formira mrežasti plafon oštrih i tankih linija, sa serijom od jedanaest suspendovanih mekih i eteričnih polusfera, nalik nadstrešnicama. Polusfere, postavljene na 2.5 m iznad poda, variraju po visini u skladu sa pokrenutim krovom, dok se prečnici menjaju u rasponu od 8 do 14 m, u zavisnosti od zona pokrivanja. Na osnovu ovih varijacija, ostvarena je funkcionalna podela osnove na različite zone aktivnosti, koje radijalno opisane drvenim nameštajem izmiču ispod kupola stvarajući meke ivice i nežno povezivanje i razdvaja-

Arhitektura kao gest

Drvene police za knjige

nje, bez potrebe za horizontalnom ili vertikalnom prostornom fragmentacijom.

Koncept rasvete biblioteke je zasnovan na optimizaciji difuzije prirodne svetlosti iz zenitalnog izvora u cilju stvaranja homogenog i prijatnog ambijenta u bilo koje doba dana i godine. Svetlost, u vidu translucentnih senki, se u prostor uvodi preko kupola izrađenih od tri sloja aksijalno prepletenog poliestera po grafičkim obrascima tkanine, poklopljenih svetlarnicima. Istovremeno, sfere, u sadejstvu sa operativnim prozorima i vratima ka terasama i tremovima, ekstrahuju topao vazduh preko svetlarnika.

Projekat rasvete, kreiran kao projekcija korisnika u šumsko okruženje od strane Agencije za dizajn rasvete, Lighting Planners Associates, doprinosi smanjenju potrošnje energije za 50%, pri čemu je obezbeđena dovoljna količina svetlosti za vizuelni komfor, u intervalu od 500 – 700 lx. Orijentacijom ka korišćenju prirodne svetlosti smanjena je potreba za veštačkom rasvetom, za koju su dizajnirane kružne i sferične suspenzije i trezorske svetiljke insertovane u nameštaj, koje se aktiviraju od strane korisnika prema potrebi, kada prirodna svetlost postane nedovoljna.

Projektovana da se uskladi sa planinama i integriše održive tehnologije, kontinuirana trodimenzionalna zakrivljena površina noseće krovne konstrukcije formirana je manipulacijom 2D mreže od traka lokalnog čempresa, dimenzija 12 x 2 cm, organizovanih u trostruko preklapajućem obrascu od laminiranog lepljenog drveta, sa brojem slojeva u svakom smeru određenih zahtevima konstrukcije, krutosti i jačine,

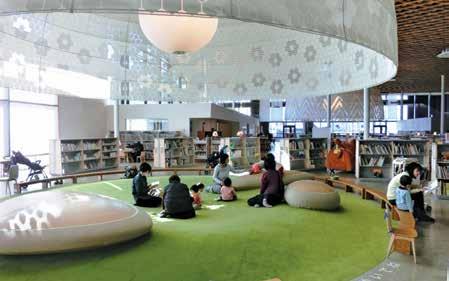

Polusfere varirajućih dimenzija i grafičkih obrazaca tkanine kao markeri funkcionalne podele

Skica arhitekte

1. ulaz u biblioteku, 2. Foaje, 3. recepcija, 4. Prodavnica, 5. restoran, 6. Kuhinja, 7. višenamenska zona, 8. terasa, 9. studio za ples, 10. radni prostor, 11. Dečija zona, 12. audio / video studio, 13. Bašta, 14. ofis zona, 15. arhiva /ostava, 16. auditorijum, 17. Mašinske prostorije, 18. izložbena zona, 19. Čitaonica, 20. info zona, 21. tiha zona

na svakom relevantnom odeljku. Na dobijenoj mreži, u formi logaritamske spirale sa interstecijalnim otvorima, propušta se i kroz kupole usmerava svetlosni mlaz pod određenim uglom, kako bi se ravnomerno raspodelila solarna dobit u celoj zgradi.

Biblioteka, izgrađena dobrim delom od drveta i sa elementima od drveta, manifestuje japansku tradiciju kreativne upotrebe drveta, ali i izvanredan inženjering i zanatstvo. Kao prirodan i poznat, drvo je izabrani materijal ovog objekta zbog svojih osobina: niske termalne mase, male zapreminske težine, relativno velike čvrstoće, ve-

Drveni krovni preplet

Detalj drvenog krovnog prepleta i polusferične strukture

Detalj 1, presek kroz krov i svetlarnik

Detalj 1, presek kroz krov i svetlarnik: 1. 2x6 mm laminirano translucentno sigurnosno staklo + 12 mm međuprostor + 10 mm armirano staklo u aluminijumskom ramu; 2. 8 mm polikarbonatna ploča sa mat završnom obradom; 3. 75/125 mm čelični kutijasti profil zavaren na 200/100 mm čelične ugaonike i Ø 550/20 mm čelične ploče; 4. Ø 400 mm čelični cilindar sa kontrolom ventilacije; 5. 75/75 mm čelični podupirač t-preseka; 6. sintetički komarnik; 7. pneumatski ventil; 8. 2x6 mm gips kartonska ploča, 100/50 mm čelični kanal; 9. 8 mm kalcijum-silikatna oplata; 10. Ø 8 –14 m reflektujući abažur: trostruko tkan poliester sa štampanom tkaninom, Ø 10 – 20 mm kompozitna potkonstrukcija ojačana staklenim vlaknima; 11. Ø 38/4.2 mm cevasti čelični nosač za spušteni plafon; 12. višeslojna tavanica (plafon): 120/20 mm polirane i lakirane drvene trake (čempres), 100/40 mm distanceri, Ø 100/9 mm čelične anker ploče; 13. 2 mm aluminijumska zaptivna traka; 14. čelični lim laminiran vinil-hloridom, 1 mm sloj butil gume, 25 mm vatrootporne lagane ploče od drvene vune, 25 mm fenol penasti sloj, 100/200 mm čelični kanali sa 100 mm staklenom vunom zaptivni sloj, 15 + 25 mm lagane ploče od drvene vune; 15. sprinkler sistem.

Pripadajući preseci 2a i 3a

Detalj 2 i 3, segment drvene krovne mreže (osnova), i pripadajući preseci 2a i 3a:

1. čelični lim laminiran vinil-hloridom, 1 mm sloj butil gume, 25 mm vatrootporne lagane ploče od drvene vune, 25 mm fenol penasti sloj, 100/200 mm čelični kanali sa 100 mm staklenom vunom, termoziolacioni sloj izmežu sloja butil gume, 15 + 25 mm lagane ploče od drvene vune; 2. Ø 190/7 mm čelični kružni profil sa ili bez drenaže za kišnicu, 16 mm čelična ploča; 3. višeslojna tavanica (plafon): 120/20 mm polirane i lakirane drvene trake (čempres); 4. 100/40 mm drveni distanceri (čempres); 5. 4.5 mm čelična ploča; 6. 3.2 mm čelični lim, 8 mm poliolefin, 100/50 mm čelični kutijasti profil; 7. 8mm + 12mm + 8mm nisko emisiono staklo; 8. 2x12.5 mm gips kartonska ploča, 65 mm ošupljena vertikalna noseća konstrukcija, 25 mm poliuretanska pena, 30 mm kamena vuna, 9 mm čelični lim; 9. 198/50 mm drveni prag (čempres) fiksiran za 50/22 mm čeličnu traku sa 100/9 mm čeličnom štokom; 10. 19/90 mm drvena ploča (kedrovina); 11. 200/50/32 mm čelični stub t-preseka; 12. 100 mm košuljica, 50 mm toplotna izolacija sa podnim hlađenjem / grejanjem, 300 mm ošupljeni armirano betoski pod; 13. erkondišn otvor; 14. 15 mm polirana i lakirana šperploča.

like oblikovne mogućnosti kao i obnovljivosti, što predstavlja čin zaštite životne sredine. Drugi primenjeni materijali su beton, od koga su izliveni stubovi, i čelik, korišćen za podupirače staklenih panela ugrađenih u fasadne zidove i stubove, koji su tako pozicionirani da gotovo nestaju u nameštaju i kao korpa pletenom plafonu zgrade. Staklena opna zgrade uspostavlja transparentnost kojom se postiže dijalog između unutrašnjeg sveta i spoljašnjeg okruženja.

Programsko sadržajna dimenzija projekta generiše prostor slobode i dozvoljava kompozitnu mešavinu različitih sadržaja. Kako će biblioteka u budućnosti biti izložena stalnim promenama, fleksibilnost je jedan od najvažnijih kvaliteta koji poseduje ovaj objekat, čije osnove otvorenog plana ostavljaju mogućnost prekompozicije.

Minna no Mori je istraživački projekat koji preispituje principe strukturalnog, materijalnog i prostornog dizajna u postupku koji svaki put uspostavlja novi i stabilniji sistem mreža, u vizuelnom i metaforičkom smislu, i postaje nasleđe više doslednosti, arhitektonski oblik i duhovni prostor umotan u toplo drvo koje je osetilo pažnju svetlosti.

Mina Uverić, m. i. a.

Segment eksterijera noću
