Novidades da Fitabes e o desafio do saneamento em áreas rurais e informais

E

sta edição antecipa alguns dos principais lançamentos de produtos e soluções da Fitabes - Feira Internacional de Tecnologias de Saneamento Ambiental, que acontecerá no período de 21 a 24 de maio de 2023, em Belo Horizonte, MG, em conjunto com o 32º Congresso Brasileiro de Engenharia Sanitária e Ambiental (CBESA).

“Será uma oportunidade muito especial para nos atualizarmos quanto às novidades que decorrem do momento em que vivemos: vamos trazer um panorama da prestação dos serviços de saneamento após as alterações introduzidas no marco legal, além de compartilharmos as perspectivas do novo governo para o setor”, detalha Flávia Mourão, presidente da ABES-MG - Associação Brasileira de Engenharia Sanitária e Ambiental, Seção Minas Gerais, responsável pela organização do evento.

Com mais de 50 painéis de discussão e a apresentação de cerca de 1000 trabalhos técnico-científicos, o congresso da ABES é considerado o mais importante do mercado de saneamento e meio ambiente. Há mais de seis décadas apresenta, reúne, discute, planeja e integra ações com a participação dos principais especialistas, conectando órgãos públicos e privados, empresas, pesquisadores, academia, estudantes e organizações sociais.

As discussões acontecem em um momento importante para o Brasil, que tem as metas de universalização a cumprir até 2033. Além desse grande desafio “macro”, o encontro abordará ainda temas normalmente esquecidos como é o caso do saneamento rural. “Universalizar o atendimento não é simplesmente melhorar as condições de contratos e de expansão de sistemas. É por um foco nos segmentos de população que têm condições mais difíceis de receber o atendimento. Refiro-me às populações das periferias das grandes cidades, favelas, áreas de ocupação informal e também as comunidades isoladas, pequenas comunidades e áreas rurais. São atendimentos a segmentos da população que usualmente não estão equacionados nos contratos e mesmo nas discussões dos novos editais que têm sido feitos”, diz o presidente nacional da ABES, Alceu Guérios Bittencourt.

O país tem um déficit histórico em saneamento para as populações rurais e isoladas.

A ausência quase completa de esgotamento sanitário nessas localidades compromete a qualidade de vida de seus moradores e ainda contribui para a poluição do ambiente, uma vez que a disposição do efluente gerado nas atividades domésticas é desordenada e próxima aos locais de captação da água para consumo. É urgente a elaboração de um projeto de sistema descentralizado que seja capaz de minimizar os efeitos causados pelo descarte de dejetos in natura, mas que seja economicamente viável em pequena escala e de fácil execução, coerente com a realidade financeira dos moradores.

Debater essas questões é um importante passo para ajudar a reverter o cenário, não apenas nas cidades, mas também nas comunidades remotas e não conectadas ao sistema público de água e esgoto.

Sandra Mogami – Editora sm@arandaeditora.com.br

ARANDA EDITORA TÉCNICA CULTURAL LTDA. Diretores: Edgard Laureano da Cunha Jr., José Roberto Gonçalves e José Rubens Alves de Souza (in memoriam) REDAÇÃO: Diretor: José Rubens Alves de Souza (in memoriam) Jornalista responsável: Sandra Mogami (MTB 21780) Repórter: Fábio Laudonio (MTB 59526) SECRETÁRIA DE REDAÇÃO E PESQUISAS: Milena Venceslau PUBLICIDADE NACIONAL: Gerente comercial: Elcio Siqueira Cavalcanti Contatos: Cibele Tommasini (cibele.tommasini@arandaeditora.com.br) e Rodrigo Lima (rodrigo.lima@arandaeditora.com.br) REPRESENTANTES: Minas Gerais: Oswaldo Christo - Rua Wander Rodrigues de Lima, 82, conj. 503 - 30750-160 - Belo Horizonte - Tel./Fax: (31) 3412-7031 Celular: (31) 99975-7031 - oadc@terra.com.br Paraná e Santa Catarina: Romildo Batista - Rua Carlos Dietzsch, 541, conj. 204 - bl. E - 80330-000 - Curitiba-PR - Tel.: (41) 3501-2489 Cel.: (41) 99728-3060 - romildoparana@gmail.com Rio de Janeiro e interior de São Paulo: Guilherme Carvalho Cel.: (11) 98149-8896 - guilherme.carvalho@arandaeditora.com.br Rio Grande do Sul: Maria José da Silva - Tel.: (11) 2157-0291 Cel.: (11) 98179-9661 - maria.jose@arandaeditora.com.br INTERNATIONAL ADVERTISING SALES REPRESENTATIVES: China: Mr. Weng Jie - Hangzhou Oversea Advertising Ltd 55-3-703 Guan Lane, Hangzhou, Zhejiang 310003, China Tel.: +86 571-87063843, fax: +1 928-752-6886 (retrievable worldwide) ziac@mail.hz.zj.cn Germany: STROBEL VERLAG GmbH & Co. KG - Mr. Peter Hallmann Zur Feldmühle 9-11 - 59821 Arnsberg Tel.: +49 2931 8900-26, fax: +49 2931 8900-38 p.hallmann@strobel-verlag.de Italy: QUAINI Pubblicità - Ms. Graziella Quaini - Via Meloria 7 - 20148 Milan Tel.: +39 2 39216180, fax: +39 2 39217082 - grquaini@tin.it Japan: Echo Japan Corporation - Mr. Ted Asoshina Grande Maison Room 303, 2-2, Kudan-kita 1-chome, Chiyoda-ku, Tokyo 102-0073, Japan Tel.: +81-(0)3-3263-5065, fax: +81-(0)3-3234-2064 - aso@echo-japan.co.jp Korea: JES Media International - Mr. Young-Seoh Chinn 2nd Fl., ANA Building, 257-1 Myeongil-Dong, Gangdong-gu Seoul 134-070 Tel.: +82 2 481-3411, fax: +82 2 481-3414 - jesmedia@unitel.co.kr Switzerland: Mr. Rico Dormann, Media Consultant Marketing Moosstrasse 7, CH-8803 Rüschlikon Tel.: + 41 1 720-8550, fax: + 41 1 721-1474 beatrice.bernhard@rdormann.ch Taiwan: WORLDWIDE S Services Co. Ltd. - Mr. Robert Yu 11F-B, No 540, Sec. 1, Wen Hsin Road, Taichung Tel.: +886 4 2325-1784, fax: +886 4 2325-2967 - global@acw.com.tw UK: Mr. Edward J. Kania - Robert G Horsfield International Publishers Daisy Bank, Chinley, Hig Peaks - Derbyshire SK23 6DA Tel.: +44 1663 750 242, mob.: +44 7974168188 - ekania@btinternet.com USA: Ms. Fabiana Rezak - 2911 Joyce Lane, Merryck, NY 11566 USA Tel.: +(1) 516 476-5568 - arandausa@gmail.com ADMINISTRAÇÃO: Diretor administrativo: Edgard Laureano da Cunha Jr. CIRCULAÇÃO: São Paulo: Clayton Santos Delfino - tel. (11) 3824-5300 e 3824-5250 PROJETO VISUAL GRÁFICO, DIAGRAMAÇÃO E EDITORAÇÃO ELETRÔNICA Helio Bettega Netto ASSISTENTES DE PRODUÇÃO: Talita dos Santos Silva e Vanessa Cristina da Silva SERVIÇOS: Impressão: Ipsis Gráfica e Editora S.A. Distribuição: ACF - Ribeiro de Lima

ISSN 1980-2218

Hydro é uma publicação da Aranda Editora Técnica Cultural Ltda.

Redação, Publicidade, Administração, Circulação e Correspondência: Alameda Olga, 315 - 01155-900 - São Paulo - SP Brasil Tel. (+55-11) 3824-5300 e 3824-5250 Fax (+55-11) 3666-9585 infohydro@arandanet.com.br - www.arandanet.com.br A revista Hydro é enviada a 12 mil profissionais envolvidos com instalações hidrossanitárias prediais, com o tratamento de água e efluentes em indústrias e complexos de serviços e com sistemas públicos de água e esgoto.

08

Hydro • Maio/Junho 2023

Notícias Sanepar faz parceria com empresa japonesa para estudar tratamento de lodo de esgoto

A

Sanepar assinou um acordo de cooperação técnica com a empresa Kyowa Kako, referência em processos de tratamento de resíduos orgânicos no Japão, para o tratamento do lodo de esgoto com uma tecnologia mais eficiente. O projeto piloto terá duração de até 24 meses.

A Sanepar e a empresa japonesa vão desenvolver uma pesquisa conjunta de tratamento de lodo de esgoto a partir de um método diferenciado de compostagem, que pode ser aplicado também no tratamento de resíduos urbanos. O projeto-piloto será na Estação de Tratamento de Esgoto Atuba Sul, em Curitiba.

Este processo promove a decomposição biológica acelerada de resíduos orgânicos em condições controladas, utilizando microrganismos ativadores especialmente desenvolvidos para tal função, alcançando elevados patamares de temperatura e reduzindo significativamente o tempo de tratamento. A Kyowa Kako Co. Ltd. tem 65 anos de experiência em serviços ambientais no Japão, como tratamento de efluentes, chorume de aterros sanitários, além de tratamento de resíduos orgânicos e na agricultura. É a primeira vez que a empresa atua nesse tipo de atividade no Brasil.

De acordo com o diretor-presidente da Sanepar, Claudio Stabile, trata-se de uma solução simples, mas que trará resultados significativos para o tratamento do lodo. “A Sanepar busca constantemente soluções tecnológicas sustentáveis e inovadoras para seus processos. Por isso, realizamos parcerias com empresas e instituições

de pesquisa em toda parte do mundo, como o Japão.”

O gerente de Pesquisa e Inovação da Sanepar, Gustavo Possetti, explica que o método desenvolvido pelo parceiro japonês, que se chama compostagem aeróbica hipertermofílica, utiliza microrganismos específicos capazes de acelerar o processo de composta- Assinatura de cooperação técnica entre Sanepar e gem dos materiais orgânicos empresa Kyowa Kako em tratamento. “Este método permite a redução do volume do lodo A Sabará Químicos e Ingredientes, processado, gerando ao final um comfabricante de soluções para o merposto que pode ser utilizado para fins cado de tratamento de águas e disagrícolas, sem a necessidade de incortribuidora de cloro da América Latina, poração de novos materiais”, afirma. é uma das três unidades de negócios do grupo, que também compreende Sanepar – Tel. 0800 200 0114 Site: https://site.sanepar.com.br/ a BioE, fundada em 2018, especialista na produção de dióxido de cloro Diox e clorito de sódio, com planta industrial em Santa Bárbara d’Oeste, SP, Grupo Sabará divulga e a Concepta Ingredients, com foco relatório de nas indústrias de alimentos, bebidas, sustentabilidade 21/22 nutrição animal e farmacêutica veteGrupo Sabará divulgou a sétirinária, que possui um vasto portfólio ma edição do seu Relatório de com ingredientes que valorizam a bioSustentabilidade, com o histórico e a diversidade brasileira e insumos com evolução dos negócios na gestão da tecnologia agregada. A Beraca, forneestratégia ESG, compromissos e resulcedora de ingredientes para os mercatados referentes ao período de 1º de dos cosmético e farmacêutico fundada janeiro de 2021 a 31 de dezembro de pela companhia, foi vendida integral2022. A publicação traz informações mente em 2021 para a Clariant. financeiras submetidas à auditoria de Com mais de 65 anos de história, o terceira parte pela BDO Brasil e dados Grupo Sabará é 100% brasileiro e atua de emissões referentes a 2021 audiem todo o território nacional, além de tados pela BSI. A empresa é o único estar presente em países da América fabricante de clorito de sódio da América Latina, essencial nos processos de tratamento de água. Esse insumo químico é precursor na geração do dióxido de cloro, utilizado no processo de desinfecção primária d’água.

Unidade fabril do grupo em Santa Bárbara D´Oeste, SP

O

Hydro • Maio/Junho 2023

do Sul, América do Norte e Europa.

Além de Santa Bárbara d’Oeste, tem unidades fabris em Anápolis, GO, Itapissuma, PE, e Pacatuba, CE. “Somos uma empresa familiar que nasceu das mãos de nosso pai, Ubirajara Sabará, com foco em distribuir produtos químicos. Nos encontramos diversificados, firmes e líderes nos mercados em que atuamos, na busca contínua por um desenvolvimento sustentável que agregue valor não só para nossos principais stakeholders, como para a sociedade”, diz Ulisses Sabará, sócio-diretor do Grupo Sabará.

Entre os tópicos incluídos no relatório, vale destacar a gestão de recursos hídricos, que conta com uma estratégia de monitoramento da captação de água durante as atividades. Todos os dias, são medidos os volumes captados e anualmente monitorada a altura do lençol freático e realizadas análises físico-químicas da água. Em 2021, 29,61 milhões de litros foram captados em todas as unidades fabris da companhia. Em 2022, o volume foi reduzido para 26,66 milhões de litros. No mesmo ano, em Itapissuma e Pacatuba, centros localizados em áreas com estresse hídrico de acordo com a ferramenta WRI Aqueduct, a captação do recurso foi de 5,81 milhões de litros.

Um outro destaque é o consumo de energia elétrica. Ativo no mercado livre, o Grupo Sabará tem como preocupação, além de evitar o alto consumo de energia para a compressão de gases na produção de cloro gás, direcionar sua matriz energética privilegiando as fontes limpas e renováveis. Desde 2019, a unidade fabril em Santa Bárbara d’Oeste para a produção de clorito de sódio, e responsável por 85% do total de energia consumida pelo grupo, tem certificação de

uso de energia 100% renovável. Em 2022, a empresa obteve o certificado International REC Standard (IREC), um sistema global que assegura que a energia utilizada é proveniente de fonte limpa — no caso do Grupo Sabará, fonte eólica. Com essa e outras ações, a empresa diminuiu em 5% das nossas emissões diretas em 2021 de forma líquida, mesmo com o crescimento da produção, o que superou a meta anual de 4,2%.

Com 276 colaboradores, o grupo teve uma receita líquida total de R$ 323 milhões em 2022 e investiu R$ 55 milhões em inovação nos últimos dois anos.

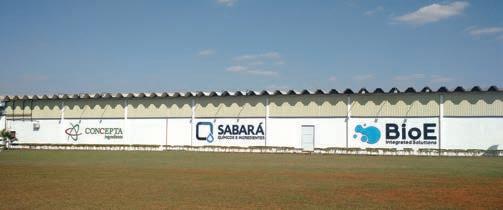

Sabará – Tel. (11) 2643-5000 Site: https://gruposabara.com/

Desenvolve SP oferece linha de crédito específica para preservação da água e saneamento básico

A

09

A Economia Verde - Saneamento e Resíduos integra a série de medidas da Desenvolve SP para estimular a retomada da economia de forma sustentável para as empresas, o meio ambiente e a sociedade. Ela também atende ao item 6 dos ODS - Objetivos do Desenvolvimento Sustentável da ONU, que propõem assegurar a disponibilidade e a gestão sustentável da água e saneamento para todos; ao objetivo 11, que visa reduzir o impacto ambiental por meio da gestão de resíduos municipais; e ao item 12, voltado à redução substancial de geração de resíduos por meio da prevenção, redução, reciclagem e reúso.

“Ao criar o Dia Mundial da Água, em 1993, a ONU incentiva projetos e atividades concretas que promovam a conscientização pública da importância da conservação e desenvolvimento dos recursos hídricos, com foco também na redução de perdas e no aumento da oferta de água potável em todo o mundo. Nesta mesma direção, a Desenvolve SP disponibiliza linhas de crédito acessíveis a empreendedores mobilizados ainda na redução na emissão de CO2 e seu impacto ambiental”, destaca Ricardo Dias Brito, presidente da Desenvolve SP.

Desenvolve SP, agência de fomento do estado de São Paulo, oferece aos empreendedores paulistas uma linha de crédito específica para projetos de micro, pequenas e médias empresas para preservação da água, saneamento básico e tratamento de resíduos sólidos. É a Economia Verde - Saneamento e Resíduos, que faz parte da Linha Projetos Sustentáveis.

O produto é adequado ao perfil financeiro de cada negócio, com carência de até 36 meses, prazo para pagar de até 120 meses, incluindo a carência, e taxa Agência coloca à disposição a Linha Economia Verde a partir de 0,17% ao mês Saneamento e Resíduos, que estimula a retomada da acrescida de Selic. economia de forma sustentável

10

Hydro • Maio/Junho 2023

Notícias A Projetos Sustentáveis é composta por outros dois produtos: as Linhas Economia Verde e Economia Verde Máquinas. A primeira financia projetos que promovem a redução de emissões de gases de efeito estufa, a geração de energias renováveis e a eficiência energética. Já a segunda custeia a compra de equipamentos que promovem a redução de emissões de gases de efeito estufa e minimizam o impacto da atividade produtiva no meio ambiente, reduzindo o consumo de energia e/ou combustíveis com ganhos sustentáveis.

Desenvolve SP – Site: https://bit.ly/3ZfT3wc

GS Inima Samar inaugura usina fotovoltaica de solo construída em Araçatuba

A

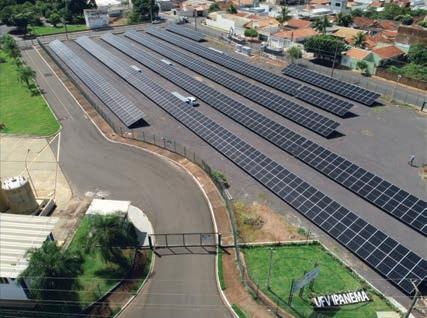

GS Inima Samar inaugurou a maior usina fotovoltaica de solo em área urbana na região. O empreendimento foi construído ao lado da ETA Tietê, no bairro Ipanema, em uma área de 8500 m², e tem como propó-

sito seguir com o crescimento sustentável da empresa. Com 922 painéis solares, a usina será capaz de produzir 71 mil kWh/mês, o que corresponde a 852 MWh/ano. Toda a produção será destinada a atender seis unidades consu- Com 922 painéis solares, empreendimento está midoras da GS Inima Samar localizado ao lado da ETA Tietê instaladas em diversos pontos de Araçatuba, SP. vimento Sustável (ODS) propostos “Estamos iniciando uma trajetória pela ONU - Organização das Nações que já vem sendo construída pela Unidas, além da visão ESG, tão imporGS Inima Brasil em outras operações. tante nos últimos tempos”, completa Em Araçatuba, é só o começo. A busCaldeira. De acordo com o executivo, ca por fontes renováveis faz parte da outros espaços da GS Inima Samar nossa marca e queremos que esse estão sendo analisados para a implanavanço sustentável siga cada vez mais tação de novos painéis fotovoltaicos. rápido”, explica o diretor-técnico da “Nosso objetivo é garantir que 100% GS Inima Samar, Eduardo Caldeira. da energia utilizada pela concessionáCom o início da operação da usina ria seja proveniente de fontes sustenfotovoltaica Ipanema, mais de cinco táveis”, afirma o diretor-técnico. mil toneladas de gás carbônico deixaAté o final de 2024, a GS Inima rão de ser emitidos na atmosfera. SeSamar deverá ter 100% da sua operiam necessárias 40.837 árvores para ração trabalhando com energia suseliminar esse poluente da atmosfera. tentável.

“A estratégia está alinhada ao pro“Esta é a terceira unidade do grupo pósito da GS Inima Brasil de seguir a em que estamos instalando energia agenda dos Objetivos do Desenvolsolar renovável. Já temos uma opera-

Hydro • Maio/Junho 2023

ção em Mogi Mirim, SP, na Sesamm, e em Triunfo, RS, na GS Inima Industrial Triunfo, que está em fase final de montagem e regulação. O grupo tem a meta de trabalhar apenas com fontes limpas e renováveis de energia e segue investindo nesta estratégia todos os anos”, explicou o CEO da GS Inima Brasil e presidente da GS Inima Samar, Paulo Roberto de Oliveira.

estão sendo mapeados e catalogados com o uso de drones, GPS e câmeras 360°. A tecnologia utilizada pela Ambiental Ceará, por meio do programa Infra Inteligente, da Aegea Saneamento, acelera os processos do período de operação assistida da PPP - Parceria Público-Privada de saneamento

GS Inima Samar - Site: www.samar.eco.br

Ambiental Ceará inicia mapeamento de ETEs com tecnologia de drone e 3D

C

erca de 5 mil ativos e mais de 100 plantas das ETEs - Estações de Tratamento de Esgoto do Ceará

Ferramenta proporciona análise detalhada das instalações

11

básico com a Cagece. A expectativa é antecipar o início das obras nas 17 cidades das regiões metropolitanas de Fortaleza e do Cariri.

O programa Infra Inteligente é uma iniciativa da Aegea. “Essa ferramenta proporciona uma análise muito detalhada, utilizando o que se tem de melhor na tecnologia para mapeamento dos equipamentos operacionais, civis e eletromecânicos, com utilização de drones, topografia de precisão e mapeamento digital de pontos, em que é possível identificar do macro até o micro”, afirma Fernando Lima, diretor executivo da Ambiental Ceará.

O cadastramento detalhado dos equipamentos e unidades operacionais é um dos primeiros passos para mapeamento das es-

12

Hydro • Maio/Junho 2023

Notícias truturas físicas que a Ambiental Ceará está assumindo. Cerca de 80% dos ativos de 14 cidades, entre os 17 municípios atendidos, já foram mapeados pelas equipes da Ambiental Ceará. Por meio da ferramenta, são criados gêmeos digitais das estações, ou seja, uma reprodução virtual das unidades e dos equipamentos. As réplicas fiéis das infraestruturas de esgoto permitem que as equipes da Ambiental Ceará visualizem e analisem os equipamentos pela tela de um computador. Com as imagens em 3D é possível visitar virtualmente e com frequência as instalações das cidades atendidas pela PPP. As equipes estão catalogando edificações, plantas, estações de tratamento e elevatórias. “Também é feito um trabalho de identificação de equipamentos como bombas, motores, painéis elétricos, infraestrutura e condição das lagoas de tratamento. Assim, em um relatório técnico detalhado, são identificadas informações como vazão, pressão, capacidade dos equipamentos e condição elétrica. Neste momento, os dados são fundamentais para darmos os próximos passos, como a elaboração de projetos”, detalha Lima.

Cada ativo terá uma identificação, através de um código de base, sendo possível ver todo o histórico da estrutura e equipamento, como acompanhamento da vida útil e a previsibilidade de manutenção. O Infra Inteligente traz a unidade operacional para dentro do escritório, concentrando informações técnicas em uma única plataforma que permite fazer simulações, estudos para futuras ampliações e melhorias, além de aumentar a eficiência em manutenções preventivas, garantindo cada vez mais eficiência dos serviços oferecidos à população.

O programa Infra Inteligente tem foco no aumento da eficiência ope-

racional, por meio de um banco de dados onde ficam as imagens 3D dos equipamentos e estruturas dos sistemas de esgoto. A captação das imagens é feita com o uso de drones e GPS de alta precisão. Essa tecnologia viabiliza o cruzamento com informações técnicas levantadas através das visitas in loco, além de equipamentos com sensores que transmitem dados em tempo real.

“No Infra Inteligente é empregado o conceito de gêmeos digitais, que utiliza fotografias georreferenciadas obtidas por drones e processadas por software, para representar as estruturas físicas, usando o BIM - Building Information Modeling, que significa Modelagem da Informação da Construção, como padrão de projeto. A presença da tecnologia na Aegea já rendeu prêmios de reconhecimento nacional e internacional”, ressalta Wagner Carvalho, líder do programa Infra Inteligente da Aegea.

Ambiental Ceará – Site: https://ambientalceara.com.br/

Tecitec inicia mudança de sede para Sorocaba

A

Tecitec, fornecedora de soluções para saneamento, deu início à mudança de sua sede e parque fabril. Antes instalada em Barueri, SP, a companhia agora ocupará um espaço de 5000 m2 em Sorocaba, no interior paulista. Um dos principais motivos para a empreitada é a possibilidade de fabricar equipamentos de maior porte.

Com uma equipe formada por 50 colaboradores diretos, a empresa é conhecida pelas tecnologias de tratamento de água e efluentes voltadas para saneamento público e indústrias de setores como mineração, automo-

14

Hydro • Maio/Junho 2023

Notícias

Nova unidade da Tecitec em Sorocaba, SP

tivo, alimentício e farmacêutico. Entre os produtos do portfólio destacam-se os decantadores lamelares, desmineralizadores de água, filtros de polimento e prensa, flotadores, lonas para filtro, além da prestação de serviços como consultoria e assistência técnica, reforma e modernização, bem como locação de equipamentos.

“Toda a parte arquitetônica do galpão, projeto e mobiliário de escritório está finalizada e entregue. Na área fabril, estamos na etapa final de conclusão da planta e definição da posição dos departamentos. Sobre o maquinário, estamos realizando estudos logísticos para definir qual é a melhor forma de transporte”, afirma Ana Elisa Queiroz, diretora administrativa da Tecitec.

Quanto à equipe, o objetivo é manter todos os colaboradores, além de ampliar o quadro com contratações pontuais de profissionais que residam na região de Sorocaba. Já os equipamentos atualmente usados no parque fabril de Barueri serão reaproveitados, casos dos centros de usinagem, fresadoras, mandriladoras, tornos, furadeiras radiais, calandra, pontes rolantes e balança rodoviária.

Assim como em Barueri, a nova sede terá um laboratório com uma equipe de engenharia para estudos e definição dos processos e dimensionamento de sistemas de tratamento de efluentes industriais, água e esgoto. “Nossas ETAs e ETEs são projetadas para reúso ou descarte atendendo as legislações e pensando em utilizar o menor espaço possível, com equipamentos resistentes à corrosão, facilmente operáveis e que demandem baixa manutenção”, explica Ana. Além do mercado brasileiro, a Tecitec fornece seus equipamentos para países como Chile, México, Argentina e Uruguai. A mudança da sede/parque fabril deve ser concluída até o final de 2023.

Tecitec – Tel. (11) 2198-2200 Site: www.tecitec.com.br

Hydro • Maio/Junho 2023

15

Superbac: melhorias em processos de tratamento de efluentes

A

Superbac, desenvolvedora de soluções em biotecnologia, comercializa produtos voltados para a melhoria de processos em sistemas de tratamento de efluentes.

Com duas plantas fabris em Mandaguari, PR, a empresa conta com uma equipe de mais de 70 pesquisadores que atuam na elaboração de produtos em sua biofábrica e centro de pesquisa, além de uma unidade em Cotia, SP, responsável pelo processo final de todas as formulações.

Em relação ao atendimento, a Superbac também se faz presente em mercados no exterior, com destaque para Israel. Desde 2018, é responsável pela estação de tratamento de esgoto Ogg. Localizada no deserto, próximo ao Mar Morto, a unidade atua no tratamento de efluentes da cidade de Jerusalém.

“Nossas soluções contam com blends de microrganismos específicos para aperfeiçoar processos em sistemas de tratamento de efluentes. Os produtos são desenvolvidos com o objetivo de melhorar a otimização das plantas, diminuir custos operacionais com possíveis reduções no uso de agentes químicos, energia e descarte de lodo orgânico, bem como promover maior robustez e segurança na degradação de compostos orgânicos”, explica Monique Zorzim, gerente técnica da Superbac.

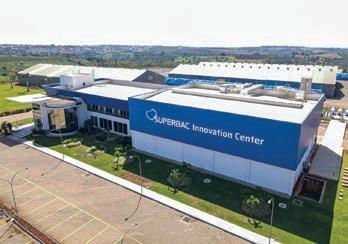

Biofábrica da Superbac em Mandaguari, PR Atualmente, o setor de saneamento representa aproximadamente 80% do negócio. Fazem parte do sistema ambiental soluções para o tratamento de efluentes e sistemas primários como caixas de gordura, piscicultura, remediação de áreas contaminadas e produtos da linha pet para redução de odor.

“Para 2023, nossa meta é obter um crescimento de cerca de 58% no setor ambiental em relação a 2022, tendo como foco novas plantas de tratamento de esgoto, laticínios, frigoríficos, papel e celulose, chorume e outros segmentos industriais, além de consolidar o mercado de piscicultura com soluções para tanques criadouros de peixes e camarões”, finaliza Monique.

Superbac – Site: www.superbac.com.br

18

Hydro • Maio/Junho 2023

Evento

Fitabes – Feira Internacional de Tecnologias de Saneamento Ambiental Fábio Laudonio, da Redação da Hydro

Realizada a cada dois anos, a Fitabes é uma das maiores feiras de tecnologia de saneamento ambiental da América Latina. A edição 2023 reunirá no Expominas em Belo Horizonte, MG, mais de 200 companhias do setor e cerca de 8000 visitantes. Simultaneamente será realizado o CBESA – Congresso Brasileiro de Engenharia Sanitária e Ambiental.

O

rganizada pela ABES – Associação Brasileira de Engenharia Sanitária e Ambiental, a Fitabes acontece de 21 a 24 de maio no Expominas em Belo Horizonte, MG. Simultaneamente, ocorre o 32º CBESA - Congresso Brasileiro de Engenharia Sanitária e Ambiental.

Voltando ao seu formato totalmente presencial, a ABES pretende dar as melhores condições para que o evento possa ocorrer com a máxima participação possível. O Congresso envolverá a comunidade acadêmica, especialistas do setor e organizações parceiras do Brasil e outros países para discutir os temas mais relevantes em engenharia sanitária e ambiental em sua concepção mais ampla, abordando desafios, políticas públicas, soluções e tecnologia.

Com o tema Saneamento Ambiental: Desafios para a Universalização e a Sustentabilidade, o evento acontece

em uma área de exposição que supera 10 mil m2, local onde mais de 200 expositores mostrarão as últimas novidades em tecnologia para um público estimado de mais de 8 mil visitantes.

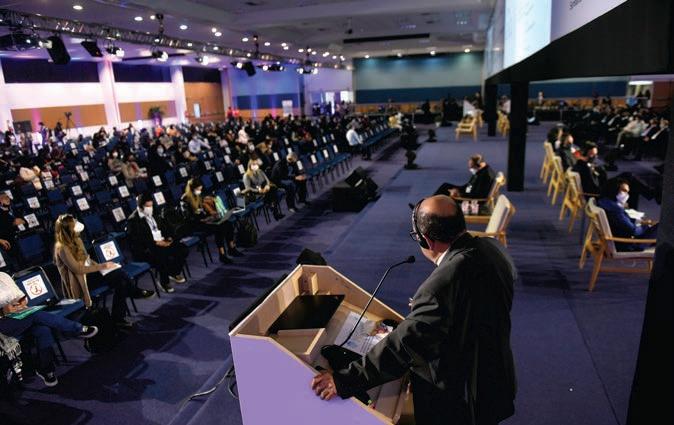

Paralelamente a feira, o CBESA terá mais de 50 painéis de discussão e, como referência para o meio acadêmi-

co, promoverá a apresentação de cerca de 1000 trabalhos técnico-científicos.

A programação das palestras terá temas como Planejamento e Regulação dos Serviços de Resíduos Sólidos Urbanos, ESG – Ambiental, Social e Governança como Proposta de Valor nas Empresas, Manutenção da Matriz Hídrica: Adequa-

Hydro • Maio/Junho 2023

19

ção de Efluentes de ETEs Existentes para Utilização como Reuso Planejado, Saneamento Integrado em Áreas de Ocupação Informal/Áreas de Risco, Processos de Contratação de Inovação no Setor de Saneamento, entre outros.

Uma das atividades realizadas ao longo do evento será o Campeonato de Operadores. Com o objetivo de promover o aprimoramento técnico e a melhoria do desempenho operacional do setor, bem como proporcionar a

inclusão e a participação dos operadores de nível técnico nas atividades da ABES e em seus congressos, o torneio terá três provas: serviços operacionais em cavalete múltiplo, eletromecânica e instalação e ajustes de VRP – Válvula Redutora de Pressão.

Outro destaque são as seis visitas técnicas agendadas para o período de 23 a 25 de maio. As incursões incluem os seguintes roteiros: a Lagoa da Pampulha, a ETE – Estação de Tratamento

de Efluentes Ibirité (Copasa); a CTR – Central de Tratamento de Resíduos de Macaúbas; Barragem B3/B4 da Mina Mar Azul; Sistema de Produção Rio Manso; e Processos de Recuperação Ambiental em Mariana.

Para que os leitores possam aproveitar ao máximo o evento, a revista Hydro preparou uma prévia das soluções e produtos que serão expostos por alguns expositores. Confira nas próximas páginas.

Accell

através de painéis solares e comunicação 3G/4G com o software em nuvem, onde é possível fazer toda a gestão dos dados, acelerando o processo de identificação de potenciais problemas e aplicação de soluções. Site: www. acoem.com/brasil.

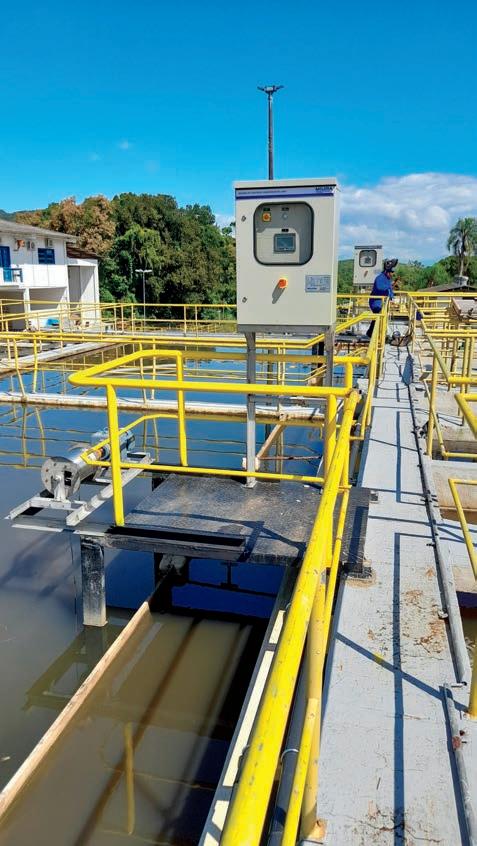

dores submersíveis Aquamixer (foto) e de agitação vertical Aquaflash.

Fabricados nacionalmente, podem ser aplicados em ETE – Estações de Tratamento de Efluentes e ETA – Estações de Tratamento de Água e privilegiam a eficiência hidráulica junto com a economia de energia. Site: www.aquastar.com.br.

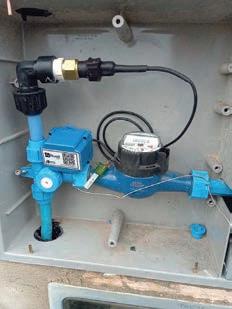

O hidrômetro da Accell é uma solução sustentável que visa garantir a qualidade da água potável.

Fabricado com a liga ecoCAZt e livre de chumbo, possui alta resistência mecânica e química, fatores que ampliam a sua durabilidade. Site: www.accellsolutions.com.

Amanco Wavin A Amanco Wavin apresentará soluções para a reabilitação de redes de água e esgotos através de MND – Métodos Não Destrutivos, gestão eficiente de redes de água, além do BIM – Building

Acoem A Acoem, multinacional francesa especializada em produtos e serviços para o meio ambiente, mostrará o Kunak Air Pro, um equipamento baseado em microssensores inteligentes e plataforma com conectividade em nuvem capaz de monitorar as emissões em tempo real. A solução funciona de forma autônoma, com fornecimento de energia

Information Modeling, tecnologia que reúne e organiza informações do processo de construção de uma obra. Site: www.wavin.com/pt-br.

Aquastar Um dos destaques da Aquastar será a elevatória compacta Aqualift 4500.

O modelo atende vazões de 0 a 40 L/s e pode utilizar bombas submersíveis, de deslocamento positivo ou lobulares com alturas de 3 a 6 m.

A empresa também exibirá mistura-

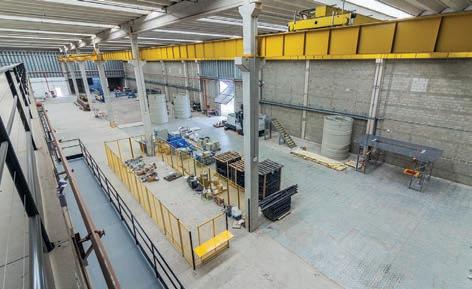

B&F Dias A B&F Dias destacará a aquisição da Fluxo Sistemas. O negócio expande o portfólio de produtos e serviços da companhia, permitindo oferecer uma gama ainda maior de sistemas e equipamentos para tratamento de água, bem como ampliar sua presença geográfica.

Site: www.bfdias.com.br.

Coester A Coester apresentará diversas soluções de integração para os seus atuadores elétricos. De forma simples

20

Hydro • Maio/Junho 2023

Evento ativados e tanques de equalização.

Site: www.emicolambiental.com.

Essa Saneamento

e rápida, os dispositivos automatizam sistemas com múltiplas válvulas, como no controle automático de filtros, nível de tanques e operação remota de atuadores. Site: www.coester.com.br.

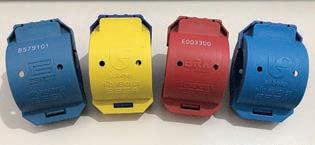

O lacre antifraude da Essa Saneamento é fabricado em polipropileno (PP).

Com fechamento manual por leve pressão, sem utilizar ferramentas ou

Conaut O destaque da Conaut será a linha de medidores de vazão eletromagnéticos Conaut-Krohne (foto), com diâmetros de 15 a 2550 mm.

A empresa também exibirá produtos da Arad, casos dos hidrômetros ultrassônicos de 15 a 300 mm e mecânicos de 15, 20 e 25 mm. Site: www.conaut.com.br.

Emicol Ambiental A Emicol Ambiental exibirá suas soluções para tratamento de esgotos sanitários e industriais, com produtos e serviços para gradeamento mecanizado, aeração e secagem de lodo.

Entre os destaques estão os aeradores cachoeira, capazes de produzir intensas correntezas e atingir elevadas taxas de incorporação de oxigênio em lagoas de estabilização, valos de oxidação, lodos

equipamentos, apresenta dois furos em ambas as partes do lacre para não haver acúmulo de água. Site: www.essasaneamento.com.br.

Gardner Denver A Gardner Denver mostrará seus sopradores de canal lateral e de deslocamento positivo.

Projetados para aplicações que incluem aeração no tratamento de efluentes, oferecem fácil instalação, operação silenciosa e boa durabilidade. Site: www.gardnerdenver.com.

de energia limpa.

Um dos destaques é a bomba anfíbia, exibida na feira com sensores e em corte, bem como um modelo de aerador biturbo. Site: www.higra.com.br.

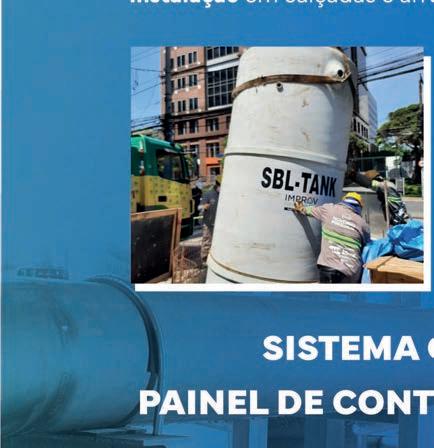

Improv Equipamentos O SBL – Sistema de Bombeamento em Linha para Efluente Bruto, da Improv Equipamentos, é uma estação elevatória de esgoto que não utiliza poço úmido, pois está interligada diretamente na linha hidráulica de chegada. A solução apresenta características como baixa necessidade de manutenção, range variado de vazão e possibilidade de instalação em calçadas e arruamento.

Site: www.improvequipamentos.com.br.

Isoil Lamon

A GF FGS levará o seu portfólio de soluções e serviços para água e esgoto, bem como as tubulações da divisão GF Piping Systems.

Site: www.gfps.com/br/fgs.

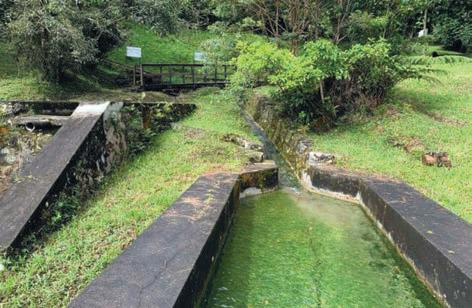

Os sensores da série SQ-R da Isoil Lamon medem continuamente o fluxo de água e efluentes através de dutos, tubos semicheios e canais em redes de esgoto, estações de tratamento de água e instalações industriais.

O nível da água e a velocidade do fluxo são detectados com sensores de radar, sem contato, em um único invólucro à prova d’água.

Site: www.lamon.com.br.

Higra

Joplas

A Higra exibirá o seu portfólio de soluções que envolve sistemas de bombeamento, tratamento de água e geração

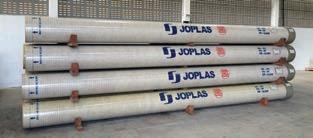

A Joplas mostrará os seus tubos e conexões em PRFV – Plástico Reforçado com Fibra de Vidro. Em breve,

GF FGS

22

Hydro • Maio/Junho 2023

Evento

a companhia passará a fabricá-los em diâmetros de até 2600 mm. Site: www.joplas.com.br.

Saint-Gobain

Stattus4

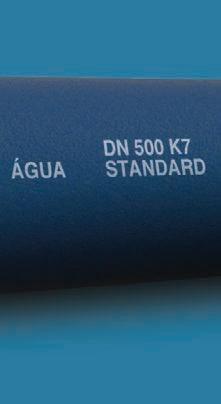

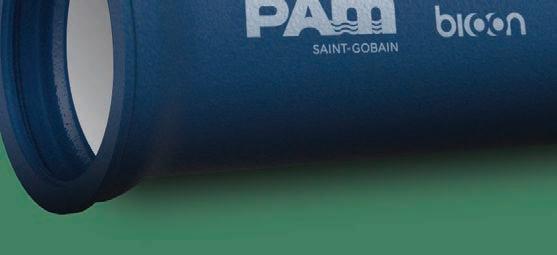

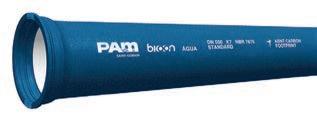

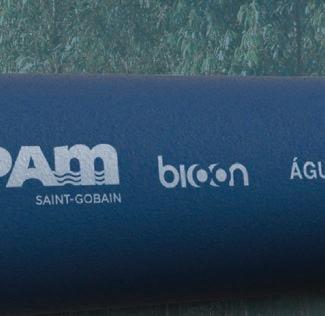

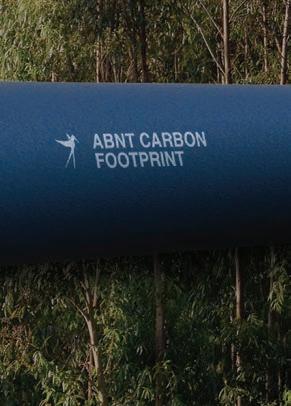

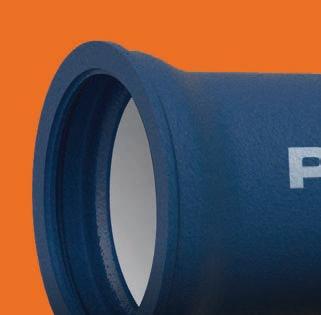

A Saint-Gobain Canalização lançou o Bioon, uma inovação do tubo de ferro fundido dúctil para o transporte de água bruta e tratada. A nova versão ganhou um revestimento externo em

A Stattus4 lançará no evento o sistema Ada, ferramenta para o monitoramento e gestão de perdas reais de água que utiliza IA – Inteligência Artificial. O produto consegue identificar eventos de perdas de água, bem como outras ocorrências operacionais relevantes.

Além disso, faz análises das tendências do campo e indica no mapa potenciais subáreas de intervenção. Sua implantação demanda a instalação de sensores de pressão na tubulação (aproximadamente um sensor por quilômetro de rede). É possível integrar o sistema com sensores de mercado, ou utilizar os desenvolvidos pela própria Stattus4. Site: www.sttatus4.com.

Kronox As bombas booster de esgoto da Kronox eliminam possíveis perigos e dificuldades das instalações de um

poço úmido convencional, evitando o acúmulo de gases como H2S e metano. O sistema é projetado para diminuir o extravazamento e bloqueios que podem levar a riscos ambientais e de segurança, além de possuir tecnologia para monitoramento, a fim de garantir vigilância contínua do sistema. Site: www.kronox.com.br.

Netzsch As bombas peristálticas Peripro, da Netzsch, são indicadas para aplicações em meios agressivos e abrasivos com até 70% de sólidos. Entre as principais características da linha estão a economia de energia de até 30% e o uso de 90% menos lubrificante. Trabalham com pressão máxima de 10 bar, capacidade de 23,70 m3/h a 50 rpm e estão disponíveis nas versões industrial, química e alimentícia. Site: https://bombas.netzsch.com/br/.

epóxi líquido azul, uma tinta desenvolvida com exclusividade para essa linha da empresa. Seu revestimento externo fornece proteção contra a agressão do solo, assim como os internos, que resiste à reatividade da água ou dos efluentes. Outros destaques incluem a ventosa plástica tríplice função, o Filtralite e sensores wireless capazes de identificar problemas futuros, pressão e eficiência energética fabricados em parceria com a startup IBBX. Site: www.sgpam.com.br.

Sabará A Sabará Químicos e Ingredientes apresentará o seu portfólio de produtos direcionados ao mercado de saneamento, com destaque para o Sany-Plus Powder (dióxido de cloro em pó), desenvolvido para a formação de dióxido de cloro ativo gerado através da mistura de insumos em pó, e indicado para

vazões maiores e sistemas de média ou alta complexidade. Segundo a companhia, o poder de desinfecção chega a ser 20 vezes maior que o do cloro.

Site: www.sabaraquimicos.com.

Suall A Suall apresentará o seu portfólio de produtos, tecnologias e serviços para tratamento de água e efluentes, como

coagulantes, nanopartículas, floculantes, ácidos, bases, saneantes e equipamentos para geração de hipoclorito de sódio. Site: www.suall.com.br.

Tanks BR A Tanks BR levará o seu portfólio de reservatórios de aço parafusado com

Hydro • Maio/Junho 2023

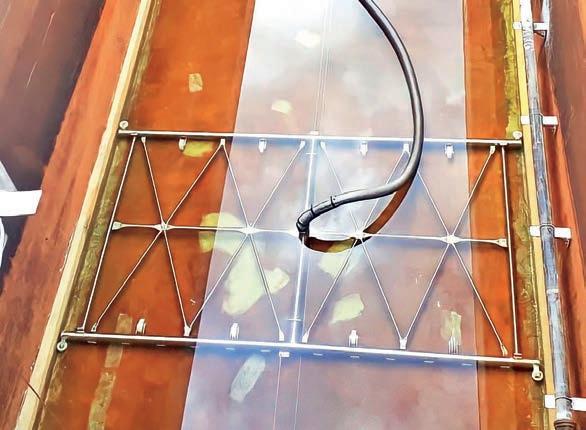

Freeflow, fabricado pela inglesa Riventa.

Compatível com bombas com altura manométrica de 20 m ou mais, a tecnologia fornece dados sobre altura manométrica, vazão, eficiência hidráulica e do motor, bem como potência. Site: www.toraqua.com.br. revestimentos epóxi termofundidos ou vitrificados. Recentemente, a companhia passou a comercializar ETEs - Estações de Tratamento de Efluentes na modalidade turnkey. Site: www.tanksbr.com.br.

Toray

23

efluentes, podendo gerar água potável ou de alta qualidade para processos industriais a partir de qualquer das fontes citadas. Site: www.water.toray.

Vibropac A Vibropac destacará a Vibropac 230, unidade compacta de pré-tratamento

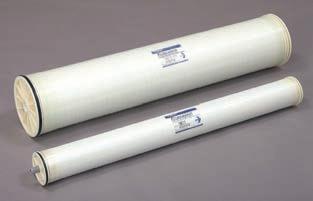

A Toray mostrará as suas linhas de membranas. Um dos destaques é a

Toraqua A Toraqua destacará o sistema de medição de bombas por termodinâmica

ai168329103338_Anúncio maio.pdf 1 05/05/2023 09:50:34

membrana de osmose reversa utilizada em projetos de dessalinização, seja para água oriunda do mar, salobra ou

de efluentes. Fornecida em módulos que facilitam a montagem, reduzem o custo de obra civil e a área de instalação na etapa do processo. Site: https://vibropac.com.br.

;࣪1;:1& '47'41*9& 7*):ࣰ࣬4 34 (:894 )* 2&3:9*3ࣰ࣬4 * 2&.8 574):9.;.)&)*

(TSYNSZJ HTSJHYFIT FYWF[ऍX IT 67 (4)*

%LJRZDGWFXNQ %L LJ JRZDGWFXNQ

LJRZ%LJRZJ HTR GW

LJRZGWFXNQ LJ JRZGWFXNQ

\\\ LJRZ LWTZU HTR \\

Hydro • Maio/Junho 2023

Serviço

Guia de válvulas redutoras de pressão (VRPs) A redução de pressão na passagem de água é uma importante forma de reduzir o consumo e evitar vazamentos nas tubulações. O levantamento apresenta os fornecedores de VRPs no Brasil, com detalhes dos produtos, como materiais (aço, bronze, ferro fundido e plástico), faixas de pressão,

5 a 10

•

1 a 20

12

1 a 12

•

2 a 24

400

5 a 25

•

PE

PP

Emac (11) 98326-9480 emac.valvulas@hotmail.com

•

•

Hidro Ambiental (19) 99813-8383 hidro@hidroambiental.com.br

•

•

HW Comércio (11) 96428-5276 hw.saopaulo@uol.com.br

•

•

•

•

•

4 a 12

150

5 a 150

Metalúrgica Varb (19) 99769-1122 vendas@varb.ind.br

•

•

•

•

•

0,5 a 12

250

5 a 150

Poligeomeca (11) 2955-3333 comercial@poligeomeca.com.br

•

•

Solution (12) 99615-7070 vendas@solutioncontroles.com.br

•

•

•

•

•

VRP Premium (47) 99177-1686 vendas@vrppremium.com.br

•

• •

•

•

•

• •

• •

•

•

•

•

• •

•

•

•

•

0,5 a 8

200 10 a 200 •

•

0a6

250 10 a 100

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

• •

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

• •

•

•

•

Obs: Os dados constantes deste guia foram fornecidos pelas próprias empresas que dele participam, de um total de 43 empresas pesquisadas. Fonte: Revista Hydro, maio e junho de 2023.

Este e muitos outros Guias HY estão disponíveis on-line, para consulta. Acesse www.arandanet.com.br/revista/hydro e confira.

Também é possível incluir a sua empresa na versão on-line de todos estes guias.

•

•

•

•

Design anticavitação

250

Dupla

0a3

•

Simples

•

PVC

•

PVDF

Caleffi (11) 98779-3695 info.br@caleffi.com

Atuador

Ação direta

•

Inclinado

Pilotada

•

Reto

Pressão de saída (mca) 1 a 20

Pneumático

Pressão de entrada (mca) 24

Hidráulico

Diâmetros (em polegadas) 1 a 24

CPVC

Bronze

Aço inox

•

Elétrico

Latão

•

Empresa / telefone / e-mail

Manual

Ferro fundido

•

Plástico

BGT Controls (11) 98272-5392 vendas@bgtcontrols.com.br

Engrenagem

Comando

Materiais

Câmara

tipo de engrenagem e atuador.

Aço carbono

24

•

• •

• •

26

Hydro • Maio/Junho 2023

Esgoto

Modernização e atualização tecnológica de estações elevatórias Ricardo Barros Cunha, Marco Antônio de Oliveira e Kleber dos Santos, da Divisão Eletromecânica Sul da Sabesp

A

Com o objetivo de estender a vida útil dos equipamentos instalados nas estações elevatórias de esgoto, especialmente os de bombeamento, foi elaborado um plano de modernização das instalações segundo uma nova concepção e com atualizações tecnológicas que melhoram e agilizam a operação e a manutenção do sistema de esgotamento.

s EEEs - estações elevatórias de esgoto inseridas no programa “Retrofit” da Sabesp - Companhia de Saneamento Básico do Estado de São Paulo foram implantadas, via de regra, há mais de 30 anos, o que justifica a necessidade de adequações gerais – trocas e substituições de componentes específicos que se tornaram inadequados ou obsoletos com o passar do tempo ou em função da evolução tecnológica. Trata-se de unidades principais, sendo responsáveis pela reversão de parcelas significativas de esgoto da bacia do Guarapiranga.

Constam da primeira etapa do programa “Retrofit” as EEEs Caulim, Embu 4, Riviera, Iporã, Talamanca e Jardim Solange, que integram o sistema de esgotamento da Região Metropolitana de São Paulo e realizam o encaminhamento de efluentes até a ETE - Estação de Tratamento de Esgoto Barueri.

A execução desses serviços e equipamentos atende o planejamento operacional da Unidade de Negócio Sul da Sabesp, com foco no programa de manutenção, renovação, reabilitação e ampliação de ativos, visando à universalização.

Materiais e métodos Durante um longo período, as providências para a otimização das EEEs estiveram centradas na implantação de bombas reserva na base, aliado a um estoque estratégico de bombas em almoxarifados, nas rotinas de manutenção preventiva e na redução de tempo de atendimento em manutenções corretivas.

Os problemas observados e registrados derivam da intersecção indevida entre os sistemas de esgotos e de drenagem, que faz com que seja carregada para as EEEs uma quantidade substantiva de materiais sólidos, principalmente pedras e areia. Quando não barrados pelo gradeamento, os sólidos danificam os conjuntos moto-bomba, ocasionando falhas operacionais frequentes, descargas de efluentes coletados nos cursos d’agua, necessidade de trocas de equipamentos, custos, etc.

As figuras 1 e 2 demonstram as condições verificadas na operação de estações elevatórias de esgoto, com o acúmulo de areia e detritos.

De acordo com o diagnóstico e análise das ocorrências operacionais nas instalações, foi proposta uma nova

Saneamento mento ente Inteligente Inovação com om m mundo foco em um melhor e mais sustentável el

Na SONDA, temos as melhores soluções tecnológicas para empresas que atuam no segmento de Saneamento com operações confiáveis e sustentáveis.

Orquestrador de Processos

Jornada de Atendimento

Omnichannel

Monitoramento Inteligente

Conheça as nossas principais soluções aqui:

Serviços de Campo Inteligente Big Data & Analytics

28

Hydro • Maio/Junho 2023

Esgoto concepção na operação e manutenção do sistema de esgotamento sanitário.

O objetivo é realizar adequações para a melhoria da operação por meio da modernização e inovação tecnológica de equipamentos utilizados em elevatórias de esgoto.

Plano de modernização e retrofit O projeto prevê uma elevatória com sistema de contingenciamento, impedindo o extravasamento de esgotos nos corpos d’água, mesmo com a ocorrência de falhas e paralisações devido à falta de energia ou durante manutenções corretivas e preventivas.

A concepção das melhorias a serem implantadas é projetada de acordo com as condições específicas de operação de cada estação elevatória. As principais ações são descritas a seguir: ● Instalação de sistemas de bloqueio das elevatórias existentes. Foi prevista a instalação de uma válvula de bloqueio na entrada da elevatória, a fim de possibilitar o seu isolamento em caso de ações de manutenção que exijam a parada completa dos conjun-

tos elevatórios. Nesses casos, deve-se utilizar um sistema de contingência, conforme explicitado a seguir. ● Instalação de sistema bypass na linha de recalque. No trecho inicial da linha de recalque a ser mantida foi prevista a instalação de uma derivação, dotada de registro e ponto de engate para tubulação externa, de forma a receber as contribuições bombeadas por sistema autônomo (bomba com motor a diesel ou elétrico). O dispositivo permite o funcionamento da instalação, ou seja, o bombeamento de esgoto, por ocasião das manutenções de maior amplitude. ● Instalação de base e tubulações para operação de sistema autônomo de bombeamento. Junto do poço de entrada da estação elevatória está prevista a instalação de base de concreto e tubulações acessórias, de forma a permitir a instalação de conjunto autônomo, que deve ser utilizado nas ocasiões de paralisação das unidades de bombeamento fixas existentes. O sistema autônomo de bombeamento pode ser instalado de forma definitiva ou apenas nas ocasiões de procedimentos de manutenção de maior porte.

Fig. 1 – Resíduos concentrados no equipamento de bombeamento

Fig. 2 – Sobrenadantes acumulados no poço de sucção

● Instalação de equipamentos de trituração de detritos no canal de entrada.

No canal de entrada da elevatória, no local onde foram previstos inicialmente os sistemas de gradeamento mecânicos (em geral já removidos em função de sua ineficiência), foi projetada a instalação de um triturador, visando à proteção dos conjuntos moto-bomba

Hydro • Maio/Junho 2023

existentes. O objetivo é reduzir o tamanho dos detritos, permitindo a sua retirada através de bombeamento auxiliar. ● Segmentação do poço de sucção da elevatória, por meio da introdução de um poço de sedimentação. Essas estações elevatórias existentes com bombas submersíveis seguem o mesmo padrão da época de sua implantação, que consiste na existência de um anteparo de concreto logo após o dispositivo de entrada no poço de sucção. Está prevista a demolição desse anteparo e a implantação de cortinas em material leve, de forma a configurar um poço de sedimentação. A entrada do esgoto no poço de sucção se dará através de inserção de grades laterais removíveis, com abertura compatível com o material triturado. ● Instalação de sistema de remoção de areia e detritos. No interior do poço

de sedimentação (um segmento do poço de sucção) deverá ser instalada uma bomba submersível de baixa vazão e altura manométrica, adequada para recalque de esgoto com areia e detritos. O seu funcionamento deverá ser contínuo ou intermitente, conforme condição a ser definida durante a operação do sistema. A bomba deverá alimentar um sistema de desarenação e remoção de areia e de detritos a ser instalado na superfície, junto ao poço de sucção. O sistema de desarenação deverá contar com transportadores automáticos (do tipo rosca sem fim), que deverão encaminhar os detritos para caçambas removíveis. O líquido resultante deverá retornar ao poço de sucção da elevatória. O sistema apresenta a grande vantagem de reduzir os custos de remoção de areia e detritos, quando comparado à utilização

29

de caminhões autoaspirantes, atualmente utilizados nesses processos de limpeza de estações elevatórias de esgotos. ● Remodelação da instalação dos conjuntos motobomba e barriletes de recalque. Eliminação dos apoios das bombas submersíveis no fundo dos poços de sucção. Os conjuntos motobomba deverão ser fixados à coluna de recalque, que por sua vez deverá ser ancorada na superfície da elevatória. A eventual remoção de conjuntos elevatórios para manutenção deverá se dar com o içamento do conjunto coluna de recalque/bomba submersível, através de sistemas de içamento adequados (ponte rolante). Os barriletes de recalque deverão ser instalados ao tempo, no nível da superfície da instalação, evitando eventuais manutenções em ambientes confinados e por vezes com

30

Hydro • Maio/Junho 2023

Esgoto a presença de esgotos, em função de infiltrações ou extravasamentos. ● Instalação de ponte rolante para permitir a movimentação adequada dos diversos equipamentos da unidade de bombeamento readaptada. Os principais equipamentos a serem movimentados são: conjuntos motobomba, tubulações, válvulas adjacentes, trituradores, etc.

Área de estudo

'HJUDX SDUD HVFDGD GH VHUYL©R

6HODQWH SDUD MXQWDV GH FRQFUHWR SU« PROGDGDV

)LWD KLGURH[SDQVLYD ZDWHUVWRS

HVWU XWX

UD G

H FR

QFUH

WR D

UPD

GR

_ ZZZ WRUUL FRP EU YHQGDV #WRUUL FRP EU

Fig. 3 – Vista aérea da represa Guarapiranga

Pinheiros, que encaminha as vazões à ETE Barueri.

A configuração da tipologia urbana e topográfica da bacia impôs a implantação de três sistemas de transferência, cujas elevatórias finais de cada um desses sistemas recebem as vazões coletadas desde as porções urbanas mais meridionais, além das contribuições das sub-bacias específicas onde estão implantadas. As elevatórias finais estão localizadas (casos da margem esquerda e direita da represa) em sítios mais próximos da captação para abastecimento junto à barragem.

No caso da margem esquerda, a vulnerabilidade a falhas é maior, o que levou ao planejamento das intervenções em três elevatórias. São os casos da elevatória final Talamanca e das duas elevatórias situadas

A área piloto será na região do manancial Guarapiranga, local com ocupações desordenadas e elevada densidade populacional. Sua população alcançava, estimativamente, 930 mil habitantes em 2015, grande parte concentrada nas proximidades da represa.

A relação turbulenta entre cidade e represa criou riscos à sua utilização continuada para abastecimento e gerou, nas décadas de 1990 e 2000, uma série de estudos destinados à proposição de lei mais aderente a essa turbulência.

A legislação finalmente estabelecida fixou uma meta de carga diária admissível (medida em fósforo total: 147 kg/dia), visando criar condições para o tratamento das vazões captadas em condições mais controladas e estáveis. À exceção de duas estações de tratamento de esgoto em operação no município de Embu-Guaçu, em quadrante mais ao sul, o esgotamento sanitário da bacia do Guarapiranga compreende uma extensa malha de redes coletoras e estruturas de transferência dos efluentes (compostas por coletores-tronco, estações elevatórias e linhas de recalque) até um grande interceptor ins- Fig. 4 – Sistema de esgotamento sanitário - Margem esquerda da represa talado às margens do rio Guarapiranga

Hydro • Maio/Junho 2023

31

imediatamente a montante, Riviera e Jardim Solange. Na margem direita, a elevatória final, EEE Guarapiranga, tem apresentado desempenho operacional satisfatório. Desse modo, duas elevatórias imediatamente a montante, Iporã e Caulim, foram incluídas no empreendimento planejado.

No caso do sistema de Embu das Artes e Itapecerica da Serra, qualquer falha da EEE Embu 4 leva ao lançamento dos efluentes coletados no rio Embu-Mirim, em distância considerável da captação, mas com prejuízos à qualidade das águas de um dos principais formadores da represa.

As elevatórias Talamanca e Riviera foram implantadas ao final da década de 1980 e início da década de 1990.

As demais foram construídas com recursos do Programa Guarapiranga, e apresentam as características de acordo com a tabela I. Tab. I – Características das instalações integrantes do projeto EEE

Local

Grupos de Sub-bacia bombeamento

Jd. Solange São Paulo

3 x 150 CV

GP-03

Talamanca São Paulo

3 x 250 CV

GP-01

Riviera

São Paulo

3 x 180 CV

GP-01

Iporã

São Paulo

3 x 150 CV

GP-06

Caulim

São Paulo

3 x 90 CV

GP-06

EEE 04

Embu das Artes, SP

3 x 225 CV

GP-03

Discussão e resultados A maior parcela urbana da bacia do Guarapiranga apresenta grande densidade habitacional nas proximidades da represa; ocupação de padrão predominantemente desorganizado, característico de informalidade urbana (loteamentos irregulares e favelas); ocupações de fundos de vale, dificultando assentamento de tubulações e estruturas para coleta de esgoto; ausência de sistemas de microdrenagem; e consequente utilização de redes e

32

Hydro • Maio/Junho 2023

Esgoto ponibilidade dos equipamentos tubulações coletoras para drenaoperacionais. gem de áreas superficiais (com ● Preservar a qualidade da água veiculação pelo sistema de esgotos de matérias como lixo, pedras, das represas que realizam o madeiras e areia). abastecimento de água de São Paulo.

As estações elevatórias, de ● Despoluir os corpos d’água enconcepção técnica convencional, não apresentam robustez suficaminhando esgoto para trataciente para a operação continumento. ada, sem falhas ou com falhas ● Reduzir as despesas operaciomínimas, nessas condições canais relativas aos serviços de maracterísticas da periferia da metrónutenção nas instalações, bompole. A redução de paralisações bas e limpeza de poços. das elevatórias selecionadas à fre● As intervenções propostas viquência mínima terá, como consam à execução de obras e adesequência, evitar o lançamento quações necessárias para efetivaconcentrado de vazões coletadas ção da operação das respectivas de esgoto nos cursos d’água e, estações elevatórias e proporcioassim, elevar o padrão de qualinarão a ampliação do volume de dade das águas observável nos esgoto a ser encaminhado para a córregos e na represa. A melhoria Fig. 5 – Sistema de esgotamento sanitário - Margem direita da ETE, contribuindo para a univerda qualidade hídrica, por sua vez, Represa Guarapiranga salização do saneamento. deverá representar um passo reO projeto também está relevante ao atendimento da carga-meta lacionado com a diretriz empresarial nados com o planejamento estratégirelativa à atuação com foco na reco e operacional da companhia: de fósforo estabelecida na legislação ● Melhoria no processo operacional e pertinente à bacia do Guarapiranga novação e reabilitação dos ativos. A (Lei Estadual 12.233/2006). renovação de ativos envolve diversas no atendimento aos clientes, com diminuição de ocorrências de quebras Com a implantação dessa proposta, ações de manutenção com vistas a de bombas devido à entrada de sógarantir a integridade, a funcionalidapodemos elencar os seguintes resulde e a confiabilidade das estruturas tados esperados, diretamente relaciolidos no sistema e aumento da dis-

Hydro • Maio/Junho 2023

33

e instalações dos sistemas de água e esgotos. Na remodelação das estações está prevista maior facilidade para remoção de equipamentos e a redução da necessidade de horas trabalhadas em ambientes confinados. Dessa forma, a providência permitirá serviços mais rápidos de manutenção com um ambiente de trabalho mais seguro e salubre ao operador.

O projeto foi incorporado ao Programa Saneamento Sustentável e Inclusivo da Sabesp, estabelecido no escopo do subcomponente “Aumento de segurança do sistema de esgotamento sanitário”, e encontra-se na fase de elaboração do edital para contratação das obras, com recursos do BIRD - Banco Internacional para Reconstrução e Desenvolvimento.

As obras serão iniciadas pelas estruturas de contingenciamento previstas pelas obras civis e de instalação de equipamentos, que permitirão que cada estação elevatória prossiga operando quando de manutenções preditivas, preventivas e corretivas. Com o sistema de contingenciamento, as próprias obras de remodelação das estações serão executadas sem necessidade de paralisação.

Conclusões e recomendações Com a experiência acumulada na operação do sistema de esgotamento sanitário, foi elaborada a proposta de uma série de alterações nas estações elevatórias, correspondendo a uma revisão importante na própria concepção dos projetos. A finalidade é adaptar essas instalações às difíceis condições de operação em uma área urbana cujas características não são consideradas nos projetos atualmente implantados.

No caso da região da bacia do Guarapiranga, tendo em vista as condições urbanas existentes, a obtenção de melhorias significativas da qualidade da água dependeria, em larga medida, de intervenções urbanas relacionadas a ocupações irregulares e áreas de fundos de vale. Entretanto, na ausência dessas intervenções, é relevante a adoção de investimentos setoriais, como o Programa Saneamento Sustentável e Inclusivo, na implantação do Projeto Retrofit.

Conforme o cenário demonstrado, a proposição de projetos que se apresentam sustentáveis operacional e ambientalmente, voltados para uma melhor gestão dos custos operacionais e aumento de receita, ganham uma relevância ainda maior dentro das organizações.

Trabalho originalmente apresentado no 32º Encontro Técnico AESabesp/Fenasan - Congresso Nacional de Saneamento e Meio Ambiente, realizado de 14 a 16 de setembro de 2021, de forma online.

34

Hydro • Maio/Junho 2023

Automação

Inteligência artificial em ETA Marta Regina Inoue, Agostinho de Jesus Gonçalves Geraldes, Mauri Benedito Amaro da Silva, Silvia Schneider de Souza e David Albino Cardoso, da Sabesp

A

Pesquisas sobre novas tecnologias de monitoramento da qualidade da água associadas à inteligência artificial vêm se intensificando, com vistas a obter mais eficiência nos serviços. Como solução para atender a legislação de uma ETA, localizada em área afastada, fez-se um estudo com ensaios online físicoquímicos e microbiológicos, que permitiram a automação do seu processo de monitoramento da qualidade da água.

ETA - Estação de Tratamento de Água deste estudo abastece o distrito de um município, beneficiando cerca de 1360 habitantes por meio de 400 ligações de água. A água provém de um manancial, cujas características naturais são preservadas.

A figura 1 apresenta a área de captação do manancial deste Fig. 1 – Captação da água no manancial estudo.

O monitoramento da qualidade da de operadores, analistas, reagentes água fornece dados para a definição e equipamentos de laboratórios. Asdas medidas mitigadoras e compensim, a ETA tornou-se autônoma para gerenciar os ensaios físico-químicos e satórias previstas nos controles de microbiológicos realizados em laboraprocesso.

Em atendimento à Portaria GM/MS tório acreditado pelo Inmetro/CGCRE o n 888, de 4/5/2021, do Ministério - Coordenação Geral de Acreditação, da Saúde, que dispõe sobre os procede acordo com os parâmetros de saídimentos de controle e de vigilância da da água determinados pela legislada qualidade da água para consumo ção vigente. humano e seu padrão de potabilidade (legislação vigente), são necessáObjetivo rias coleta e análise de parâmetros na saída do tratamento da água.

O objetivo deste trabalho é constiDada a localização afastada da ETA, tuir uma ETA automatizada, dotada de um sistema de medição de processos foram desenvolvidos estudos para (ensaios) em tempo real, obtendo fazer o monitoramento e a gestão resultados confiáveis, tanto para parâde processos utilizando a inteligênmetros físico-químicos (cloro residual cia artificial. Esta tecnologia substitui livre, pH, cor, condutividade, turbidez o sistema anterior, que necessitava

Congresso Nacional de Saneamento e Meio Ambiente

Feira Nacional de Saneamento e Meio Ambiente

36

Hydro • Maio/Junho 2023

Automação e temperatura) quanto para microbiológicos (coliformes totais e e.coli), de forma a garantir a eficiência do sistema de distribuição de água e o atendimento à legislação vigente.

Metodologia Com a evolução tecnológica e o uso da inteligência artificial na área de saneamento, torna-se necessário incorporar soluções para eliminar e evitar processos obsoletos, falta de dados para o monitoramento do processo e deficiências no serviço prestado.

O uso da automação e da inteligência artificial possibilita impulsionar os pontos fortes do processo, identificar áreas com deficiências, além de capacitar as equipes de trabalho para que se concentrem nas tarefas mais importantes.

A resistência à implantação da automação para monitoramento da qualidade da água, por meio da inteligência artificial, aumenta as chances de o processo permanecer ineficiente, já que a tecnologia possibilita processar grandes volumes de dados em uma mínima fração do tempo. Consequen-

temente, ações são tomadas baseadas nos dados obtidos em tempo real e com resultados densos, melhorando a performance do sistema como um todo.

O sistema convencional de monitoramento da qualidade da água tem grande impacto financeiro, uma vez que necessita de operadores para verificar a qualidade da água periodicamente e executar ajustes de processo; técnico de laboratório para realização de análise para cumprimento da legislação; e equipamentos e reagentes para a realização de ensaios.

Para tornar a ETA totalmente automatizada nos processos foram seguidas algumas etapas. Primeiro, definição do local para a instalação dos equipamentos. No local escolhido já funcionava um laboratório de ensaios de bancada.

Em seguida, busca e pesquisa pelos equipamentos que realizam os ensaios de forma totalmente automatizada. A escolha dos equipamentos e da metodologia para a realização dos ensaios foi baseada no melhor custo/benefício, isto é, sem geração de resíduo, sem uso de reagentes, possibilidade de

controle estatístico de processo e menor tempo na execução.

Os parâmetros da água selecionados para análise são baseados nos critérios para atendimento à legislação vigente, como cloro residual livre (CRL), cor aparente, turbidez, fluoreto e colimetria. Foram testados equipamentos que atendem aos requisitos para acreditação dos ensaios, de forma a garantir a credibilidade dos resultados.

Um dos equipamentos escolhidos é robusto e compacto, e destina-se à medição online dos seguintes parâmetros: cloro residual livre, pH, cor, condutividade, turbidez, temperatura e fluoreto – sem uso de reagentes e sem geração de resíduo. O outro equipamento adquirido destina-se a ensaios microbiológicos por batelada.

Após a aquisição dos dois equipamentos – um para realizar o monitoramento dos parâmetros físico-químicos da água e outro para ensaios microbiológicos – adequou-se à área escolhida, com pontos de coleta para checagem e sistema de telemetria para envio de dados (figura 2).

Realizada a instalação, iniciou-se o processo de validação dos ensaios,

Hydro • Maio/Junho 2023

inserido no sistema de gestão da qualidade existente na unidade, com a definição dos procedimentos operacionais padronizados. A tabela I apresenta os parâmetros validados pelo monitoramento online.

Após todo o processo de validação dos testes, o laboratório responsável foi submetido ao organismo de

acreditação competente (Inmetro/CGCRE), para obter o reconhecimento de qualidade, segundo critérios estabelecidos por normas internacionais.

Fig. 2 – Equipamentos de medição online dos parâmetros físico-químicos e microbiológicos da água

37

Tab. I – Parâmetros e técnicas analíticas validadas Parâmetros Técnica analítica Unidade Físico-químico Cloro Residual Livre (CRL) Direto, polarográfico mg/L Cor aparente Direto, absorção de luz transmitida UC pH Direto, potenciométrico Turbidez Direto, absorção de luz transmitida NTU Condutividade Standard Methods, potenciométrico µS/cm Microbiológico Coliformes totais Standard Methods, substrato enzimático P/A E.coli Standard Methods, substrato enzimático P/A

Resultados No sistema online, o monitoramento dos parâmetros físico-químicos da água podem ser programados no intervalo desejado – no caso, foi determinado um intervalo de 15 minutos. Para os parâmetros microbiológicos, o sistema realiza o controle por batelada, podendo ser programado para realizar a aná-

lise a cada 14 horas ou ajustado para cada 24 horas (tempo de incubação).

Fig. 3 – Equipamento para ensaios microbiológicos online apresenta resultado através de visor

38

Hydro • Maio/Junho 2023

Automação Esses valores foram deDe posse dos dois resultafinidos seguindo as normas dos, é feita uma análise crítica orientativas da CGCRE e os dos dados de ambos os mémétodos foram consagrados, todos e, caso ocorram desvios, reconhecidos e padronizados ações são tomadas de forma a mitigar o problema. Aqui, pelo guia técnico Standard Methods for the Examination utiliza-se o desvio padrão reof Water and Wastewater lativo percentual (DPR) para (AWWA). calcular a precisão da méOs resultados dos ensaios dia dos resultados. Todos os físico-químicos e microbiolóresultados analisados obtiFig. 4 – Equipamento exibe resultado online de parâmetros gicos da água são enviados físico-químicos (pH, cor aparente, turbidez, cloro residual livre e veram DPR < 20, valor estidiretamente para o software condutividade) mado pelo laboratório como critério de aceitação. do equipamento, em tempo Análise e discussão As figuras 5, 6, 7, 8 e 9 aprereal, de qualquer lugar, servindo como dos resultados sentam os resultados obtidos pelos uma importante ferramenta para a equipamentos de medição de banoperacionalidade do sistema.

Para garantir a qualidade dos encada e online. Nota-se que a difeCom a implantação dos equipasaios físico-químicos realizados online, mentos para realização dos ensaios rença entre os resultados produzidos optou-se também por realizar ensaios em tempo real, houve redução de pelos equipamentos de bancada paralelos com equipamentos de ban100% no custo de mão de obra para e pelos equipamentos online é pecada, executados por outro laboratório, realização da coleta, transporte e anáquena, demonstrando que os resulseguindo a metodologia do Standard lise das amostras da água. tados são confiáveis.

Methods Examination of Water and Para os ensaios físico-químicos, A tabela II apresenta os ensaios Wastewater (AWWA). houve um incremento superior a microbiológicos (e.coli) CRL - cloro residual livre 800% no número de resultados realizados no labora3 de monitoramento da qualidade da tório e os por batelada 2,5 (colifast), indicando os água. Anteriormente, cada analista 2 executava um ensaio a cada duas resultados positivos. Para horas (quantitativo mínimo exigido os ensaios de laborató1,5 rio, são realizadas duas pela legislação) e agora são registra1 dos resultados a cada 15 minutos. coletas semanais enEm relação aos ensaios microquanto para os ensaios 0,5 biológicos, houve um aumento de de colifast (online), a 0 300% na quantidade de resultacoleta ocorre a cada 24 CRL mg/L - equipamento de bancada CRL mg/L TW - online dos. Anteriormente, realizavam-se Fig. 5 – Resultado de cloro residual livre medido com o equipamento horas. Verificou-se que todos os ensaios realidois ensaios semanais (quantidade de bancada e com o equipamento online mínima exigida pela legislação) e Cor aparente agora são registrados 36 ensaios 6 mensais.

5 Uma das vantagens dos ensaios 4 físico-químicos online é a não ge3 ração de resíduo e o não uso de 2 reagente. Após a implantação da 1 automação na ETA, os resultados garantem maior segurança e quali0 Cor apar UC - equipamento de bancada Cor apar UC TW - online dade em toda a rede de tratamento Fig. 6 – Resultado de cor aparente medida com o equipamento de bancada e equipamento online e de distribuição de água.

40

Hydro • Maio/Junho 2023

Automação 0,6

Turbidez

0,5 zados no laboratório deram positivo, e nos de colifast, apenas duas amostras 0,4 apresentaram resultado positivo.

0,3 Nos dias em que o resultado deu 0,2 positivo, a coleta não aconteceu no 0,1 mesmo horário da amostra ser levada 0 ao laboratório. Pelos resultados apreTurb NTU TW - online Turb NTU - equipamento de bancada sentados, conclui-se que quanto mais Fig. 7 – Resultado de turbidez medida com o equipamento de bancada e o equipamento online controle, maior é a probabilidade de ter uma visão sistêmica do processo. pH Isto porque, nos ensaios de coli9,0 fast, como as coletas são realizadas a 8,5 cada 24 horas de forma automatizada, 8,0 não é necessária uma pessoa para ir 7,5 7,0 ao local, transportar e levar a amos6,5 tra ao laboratório para análise. Com 6,0 o equipamento instalado no local, é 5,5 possível ter maior controle do proces5,0 so e o histórico de dados do sistema, 4,5 pH - equipamento de bancada pH TW - online auxiliando na tomada de decisão do processo.

Fig. 8 – Resultado de condutividade medida com o equipamento de bancada e o equipamento online Para monitorar os resultados de processo e atender a legislação, são Condutividade utilizados os seguintes indicadores: 90 • Incidência das análises de cloro resi80 dual fora do padrão – verificar e definir 70 ações imediatamente para mitigar re60 sultados anômalos.

50 • Incidência das análises de turbidez 40 fora do padrão – verificar e definir 30 ações imediatamente para mitigar re20 sultados anômalos.

Condut μS/cm 25°C - equipamento de bancada • Incidência das análises de e.coli fora Condut μS/cm 25°C TW - online do padrão – verificar e definir ações imediatamente para mitigar resultados Fig. 9 – Resultado de pH medido com o equipamento de bancada e o equipamento online anômalos.

Conclusões e • Incidência das análises para aferição parâmetros físico-químicos como mirecomendações da qualidade da água tratada fora do crobiológicos. padrão – definir ações de forma imeCom base nos resultados do proje• Otimizou-se a força de trabalho. diata. to, pode-se concluir que: • Minimizaram-se os custos operacio• Os resultados em tempo real dos nais (serviços extraordinários e hora/ Esses indicadores orientam as ensaios da Estação de Tratamento de ações a serem tomadas durante a homem, laboratório). Água (ETA) tiveram êxito, tanto para • Eliminou-se custo de reagentes para realização dos ensaios para avaliar a os ensaios físico-químicos. qualidade da água tratada. Ao Tab. II – Ensaios microbiológicos • Não foi gerado resíduo nos ensaios menos uma vez ao ano, o laboColifast Laboratório Ensaio físico-químicos. ratório participa de programas (batelada) (Standard Methods) 221 68 • Houve transparência na execução dos de ensaio de proficiência, para E.coli Resultado positivo 2 0 assegurar sua confiabilidade. ensaios para o cliente.

Hydro • Maio/Junho 2023

41

• Houve maior controle de todo o processo, com a maior quantidade de dados gerada.

• Obteve-se confiabilidade nos resultados obtidos, que atendem a ISO/IEC 17025:2017.

Com os novos equipamentos e com o sistema de gestão implantado foi possível garantir a eficiência da estação de tratamento de água para abastecimento e a otimização de recursos humanos e financeiros.

Recomenda-se também o uso do sistema em unidades móveis, de forma a realizar os mesmos ensaios na rede de distribuição de água, minimizando custos e problema de transporte, armazenamento e coleta de amostra, sem geração de resíduo, com a transparência do resultado obtido no momento do atendimento ao cliente. Ou ainda em locais de grande circulação de pessoas, como escolas, hospitais, na saída do reservatório de água de distribuição.

Referências [1] Spolaor, A.S. Automação nos Sistemas de Abastecimento de Água Caso do Controle da Reservação de Distribuição, 2011. Dissertação de mestrado - Faculdade de Engenharia Civil, Arquitetura e Urbanismo da Universidade Estadual de Campinas.

[2] Henriques, J.A. Proposição de Modelos de Predição de Desempenho de Estações Convencionais de Tratamento de Água Utilizando Redes Neurais Artificiais, 2019. Dissertação de doutorado - Universidade Federal de Minas Gerais.

[3] Tommasi, L.R. A Degradação do Meio Ambiente, 1979.

[4] American Public Health Association - APHA; American Water Works Association - AWWA; Water Environment Federation - WEF. Standard methods for the examination of water and wastewater. 23rd. Washington: American Public Health Association; American Water Works Association; Water Environment Federation, 2017.

[5] Eurachem/CITAC, Quantifying uncertainty in analytical measurement, Guide CG4, 3 rd ed., Eurachem, 2012.

[6] Evaluation of Measurement Data - Guide to the expression of uncertainty in measurement, 2008.

[7] Instituto Nacional de Metrologia, Normalização e Qualidade Industrial – Inmetro, DOQ-CGCRE-008 - Orientação sobre a validação de métodos de ensaios químicos. Revisão 09, junho de 2020.

[8] Instituto Nacional de Metrologia, Normalização e Qualidade Industrial – Inmetro. Avaliação de dados de medição: guia para a expressão de incerteza de medição – GUM 2008.

[9] Instituto Nacional de Metrologia, Normalização e Qualidade Industrial – Inmetro. NIT-DICLA-021 – Expressão da incerteza de medição por laboratórios de calibração. Revisão 10, julho de 2020.

Trabalho originalmente apresentado no 32º Encontro Técnico AESabesp/Fenasan - Congresso Nacional de Saneamento e Meio Ambiente, realizado de 14 a 16 de setembro de 2021, de forma online.

42

Hydro • Maio/Junho 2023

Resíduo

O processo de reaproveitamento do lodo de ETE como adubo Rodrigo Alves, encarregado de Operação da Sabesp, e José Francisco de Albuquerque Filho, tecnólogo em Gestão Ambiental

A

O tratamento dos resíduos líquidos domésticos e industriais realizado nas ETEs envolve diferentes tecnologias, que acabam gerando um resíduo semissólido, pastoso e de natureza predominantemente orgânica, chamado de lodo de esgoto. Este estudo tem por objetivo verificar o reaproveitamento do material na agricultura, através do processo de compostagem.

s práticas de minimização da produção de rejeitos têm sido estimuladas, priorizando a reciclagem como opção de destino. Por essa razão, o uso do lodo de esgoto na agricultura vem se tornando uma alternativa de grande interesse, uma vez que fornece matéria orgânica e nutrientes ao solo. Entretanto, os lodos de ETEs - Estações de Tratamento de Esgoto correspondem a uma fonte latente de riscos à saúde pública e ao ambiente, já que permitem e potencializam a proliferação de vetores de doenças e organismos nocivos. Dessa forma, é necessário realizar o processo de higienização e a devida análise, para que o lodo possa ser utilizado na agricultura.

O processo de compostagem viabiliza o uso do lodo de esgoto na agricultura, visto que permite eliminar e/ ou diminuir os patógenos, alterar o pH e as grandezas químicas e físicas nele presentes [10].

A compostagem, em comparação com outras metodologias de tratamento, é um processo de baixo custo, o qual resulta em um composto quimicamente estável, uniforme, inodoro com teores elevados de matéria orgânica e de nutrientes necessários

para fins agrícolas [6]. Entretanto, é um processo que leva de 60 a 120 dias, por depender da proporção entre matéria seca e lodo, e de fatores como umidade, temperatura e tipo.

Por essas razões, faz-se necessário o uso do reator de compostagem, com a finalidade de manter constância em todas essas variáveis e, consequentemente, diminuir o tempo de processo.

Baseado na economia circular, este trabalho demonstra um estudo de caso realizado em uma ETE, que adotou um equipamento acelerado de compostagem.

Objetivos Foram definidos cinco objetivos a serem fundamentados após os testes com o equipamento que realiza a compostagem acelerada na ETE: • Verificar a redução do volume/peso do composto orgânico após a realização da compostagem.

• Confirmar qual é a proporção da mistura entre matéria seca e lodo de esgoto mais adequada.

• Realizar análises químicas, físicas e biológicas do composto orgânico produzido em laboratório certificado.

Hydro • Maio/Junho 2023

43

Condições necessárias Entradas

Temperatura + Umidade + Oxigenação

Saídas Matéria orgânica estável +

Matéria orgânica Gás carbônico • Avaliar a relação entre a tabela I é demonstrado o + + Microrganismos Água concentração de coliformes passo a passo das ativida+ + Oxigênio Nutrientes termotolerantes e metais pedes mencionadas. + Calor sados após o processo de Além da utilização da compostagem. matéria seca para o proFig. 1 – Fluxograma de entradas e saídas do processo de compostagem.

• Produzir, regulamentar e Fonte: Prosab,1996 cesso de compostagem, classificar o composto orgâtem-se a necessidade da nico conforme os parâmetros do Comaterial, para a elaboração final do adição de alguns componentes, como nama - Conselho Nacional do Meio processo. é o caso do bicarbonato, com a finaAmbiente e do Mapa - Ministério da 9. No início do ciclo seguinte, há a lidade de regularizar o pH; do açúcar, Agricultura Pecuária e Abastecimento. abertura da válvula de saída, localizaque é um nutriente para fungos e bacO projeto envolve a cooperação da na parte inferior, e acionamento da térias e auxilia no desenvolvimento da entre empresas e consiste em realizar movimentação de massa para retirada biota presente no composto; da benum estudo de viabilidade comercial e do volume em caixa adequada. tonita e da zeólita, as quais auxiliam de disposição do lodo de esgoto. Na 10. Não há necessidade de limpeza na remediação dos metais pesados. figura 1 é demonstrado o resumo do interna do corpo de trabalho, visto que Para a realização do processo de comprocesso de compostagem. a fração restante do processo finalipostagem, tem-se os seguintes valozado é utilizada para o desenvolvires de referência: para cada 50 kg/dia mento de cultura de microrganismos do lodo de esgoto, deve-se adicionar Metodologia em um novo processo. proporcionalmente 20% de serragem Foram realizados dois ensaios. O Os testes foram efetuados na pró(em média 10 kg) e 0,33 kg de bicarprimeiro, com a utilização de materiais pria ETE, em dezembro de 2021. Na bonato. e processos básicos (lodo de Tab. I – Atividades realizadas nos testes esgoto, serragem e bicarbonaTeste 1 Teste 2 Produto nos dois testes to); e no segundo, ocorreu uma Pesagem revisão e aprimoramento, a parAdição de lodo Pesagem Adição de matéria seca tir da inserção de material espeAdição de lodo Adição de bicarbonato Adição de matéria seca cífico para ampliação da biota e Adição de açúcar Adição de bicarbonato Dia 1 De 6 a De 13 a Amostra do lodo Adição de bentonita remediação de metais pesados, ao 5 10/12/2021 Verificação do composto 17/12/2021 Adição de zeólita ZS através de adsorção para uma Oxigenação do composto Adição de zeólita ZZ possível melhora da qualidade Verificação do composto Mistura e descanso do composto Oxigenação do composto do composto final. Os ensaios Mistura e descanso do composto seguem as seguintes etapas de Oxigenação do composto Oxigenação do composto preparação: Dia 6 11/12/2021 Mistura e descanso 18/12/2021 Mistura e descanso do composto 1. Instalação do equipamento. do composto Amostra da água 2. Inserção do lodo de esgoto.

Retirada do composto Retirada do composto do Dia 7 12/12/2021 19/12/2021 Amostra do composto 3. Adição de uma proporção de do equipamento equipamento Adubo pronto para uso biomassa.

4. Adição de uma porção de material para remediação dos metais O equipamento foi inspesados. talado ao lado da região de 5. Fechamento da tampa. deposição da torta de lodo 6. Execução do sistema, através de de esgoto na ETE, conforprogramação durante 24/7: aeração, me mostra a figura 2. movimentação para a homogeneizaNa figura 3, observa-se ção e aquecimento do composto. o lodo desaguado da ETE 7. Seis dias de inserção consecutivas. (torta), que é a fonte do 8. No sétimo dia não há inserção de Fig. 2 – Localização do equipamento na ETE processo de compostagem.

44

Hydro • Maio/Junho 2023

Resíduo porção 1:2:2. Após a finalização do teste, foi possível notar uma diferença de coloração do material processado, presença de odor, umidade relativa, massa mais solta (porém, ainda apresentado viscosidade).

Fig. 3 – Torta do processo de desaguamento do lodo

De acordo com o resultado da análise, o lodo de esgoto antes do processo de compostagem já possuía umidade de 74,3%.

Dessa forma, foi executado o teste 1, com a utilização da massa de lodo de esgoto compatível com os cálculos da redução de volume do composto orgânico, para avaliação de processo de compostagem com a adição de biomassa e controle de pH. Na tabela II são apresentados os pesos diários dos itens inseridos no dispositivo.

Tab. II – Pesagem dos componentes adicionados no equipamento para o teste 1 (6 a 12/12/2021) Teste 1

Dia 1 Dia 2 Dia 3 Dia 4 Dia 5 Dia 6 Dia 7 Total Total inserido Total pesado após secagem

Massa de lodo (kg) Biomassa (kg)

45,73 53,46 27,78 21,27 22,72 170,96

3,16 12,56 5,19 7,23 13,54 41,68 212,64 189,90

Na tabela III são apresentados os dados de pesagem do teste 2.

O segundo teste foi finalizado em 6 de fevereiro de 2022. A partir de então, foram adicionados ao composto orgânico produzido os seguintes componentes até o dia 16 de dezembro: bentonita e zeólitas ZZ e ZN na pro-

Tab. III – Pesagem dos componentes adicionados no equipamento para o teste 2 (13 a 16/12/2021 e de 6/2 a 8/2/2022) Teste 2

Dia 1 Dia 2 Dia 3 Dia 4 Dia 5 Dia 6 Dia 7 Total (kg) Total inserido (kg)

Massa de Biomassa Açúcar Bicarbonato Bentonita Zeólita Zeólita lodo (kg) (kg) (kg) (kg) (kg) ZS (kg) ZZ (kg) 23,7 10,29 0 0 21,56 0 0 1,23 22,03 0 0,8 0 19,8 5,1 0 0 Retomada após interrupção 20 4,5 0 0 21 5,3 0 0 128,09 25,19 0,8 1,23 5 1 1

162,31

Resultados Após a retirada do equipamento, o composto mudou de coloração e textura, e apresentou redução de 11% em relação à inserção da torta de lodo, a qual já estava compactada. Foi possível calcular a redução a partir da soma do peso dos itens adicionados (lodo, matéria seca, bicarbonato, etc.), em comparação ao peso do composto final produzido no equipamento.

Fig. 4 – Adubo orgânico produzido após o processo de Deve-se analisar que a massa compostagem do resíduo orgânico é composta, em média, de 60% a 70% de umidamáquina, há uma diferença de tempede. Logo, mesmo com o processamenratura em que ocorre a condensação to para a redução de volume, a partir das moléculas de H2O. Assim, tem-se da utilização de um triturador industrial, a destinação de água do equipamento ainda haveria quantidade de água no para um reservatório, o ar continua o material. caminho através de um filtro de carvão Assim, assume-se que o mesmo ativado eliminando qualquer odor. acontecia com o lodo de esgoto. Como mostrado na figura 4, após o material Análise e discussão final ficar disposto para maturação, dos resultados ocorreu o surgimento de fungos, o que favorece na melhora da estrutura Foram enviadas amostras para um do solo, textura e aeração, além do selaboratório externo (acreditado), com questro de chumbo. a finalidade de analisar a composição No processo natural de compostafísica, química e biológica do fertilizante gem ocorre o aumento de temperatuorgânico formado após o processo de compostagem, em conformidade com ra, que causa a transformação da água líquida contida no composto em vapor. as legislações existentes. Vale ressaltar que todos os resultados obtidos foram O material é aerado constantemente e, com a saída do ar do corpo da para o teste 1.

Hydro • Maio/Junho 2023

Fig. 5 – Antes da adição do adubo na terra; 30 dias depois

Foi averiguado que a amostra enviada para o laboratório possui <1 ovo viável de helminto por g/ST. Logo, os parâmetros de controle operacional do processo de tratamento podem ser utilizados como indicadores da produção de biossólido classe A, conforme descrito na Resolução no 498/2020 do Conama.

Tab. IV – Comparação dos resultados químicos obtidos com a IN 61/2020 (Mapa) Resultado Teor Tipos Elemento mínimo (%) (%) Nitrogênio 1 2,19 Macronutrientes 1 1,84 Fósforo (P ou P2O5) primários 1 0,11 Potássio (K ou K20) Cálcio 1 1,19 Macronutrientes Magnésio 1 0,15 secundários Enxofre 1 0,725319 Boro 0,01 0,05 Cloro 0,1 0,892897 Cobalto 0,005 0 Cobre 0,02 0,32536 Ferro 0,02 2,866183 Micronutrientes Manganês 0,02 0,016064 Molibdênio 0,005 0 Níquel 0,005 0,009 Selênio 0,003 0,0001 Silício 0,05 Zinco 0,1 0,075131

Na tabela V tem-se um comparativo da quantidade de metais pesados presentes na torta de lodo e após o processo de compostagem.

Atualmente, a maior empresa de comércio e produção de compostagem do lodo de esgoto junto a resíduos sólidos orgânicos industriais

45

Tab. V – Comparação dos resultados químicos obtidos com a Resolução nº 498/2020 (Conama) Teores máximos (mg/kg ^ -1 ST) Elemento

Arsênio Bário Cádmio Chumbo Cobre Cromo Mercúrio Molibdênio Níquel Selênio Zinco

Resultados

Lodo de Lodo de esgoto Classe Classe esgoto composI II tado 41 75 < 0,005 <0,3

1300 39 300 1500 1000 17 50 420 36 2800

1300 0,014 85 0,046 1,1 840 0,005 49,77 4300 0,2 325,36 3000 0,0592 < 0,6 57 < 0,0002 < 0,1 75 < 0,05 0 420 0,6 95,74 100 <0,0008 < 1 7500 0,37 751,31

e agroindustriais fica localizada em Jundiaí, SP. A empresa, por sua vez, disponibiliza os dados químicos e físicos do adubo orgânico produzido e comercializado. Por meio da tabela VI, é possível visualizar os dados de 2020 e compará-los com o adubo orgânico produzido no teste 1.

46

Hydro • Maio/Junho 2023

Resíduo Conclusões e recomendações

sentada na Resolução no 498/2020 do Conama.

Antes do processo de compostagem, a torta possuía 74,3% de umidade e, depois, o composto passou a ter 48,35%. Logo, obteve-se uma redução de 25,95% da umidade e de 10% do volume. Para o teste de patógenos, foi avaliada apenas a quantidade de ovos de helmintos. Porém, de acordo com o resultado da torta de esgoto, verifica-se a ausência de coliformes termotolerantes (2,4.10-4), Salmonella sp e ovos viáveis de helmintos (< 0,25). Conforme a Resolução no 498/2020, o composto pode

Tratamento de Esgotos no Distrito Federal: Um estudo de sua aptidão para o condicionamento, utilização e disposição final. [S.l.].

2015.

[3] CAESB. Estações de Tratamento de Esgoto.

Companhia de Saneamento Ambiental, 2020.

Disponível em: www.caesb.df.gov.br/esgoto/ sistemas-de-esgotamento.html.

[4] CAESB. Estações de Tratamento de Esgoto. Companhia de Saneamento Ambiental do Distrito, 2021. Disponível em: https:// atlascaesb.maps.arcgis.com/apps/MapJournal/ index.html?appid=9babae05a8a1444180c df3df83f67fb7.

[5] Conab. Boletim Logístico. Companhia Brasileira de Abastecimento. Brasília. 2021.

[6] Corrêa, R.S. Valoração de biossólidos como fertilizantes e condicionadores de solos. Sanare, Revista Técnica da Sanepar, Curitiba, vol.

Com base nos exames laboratoriais apresentados para o teste 1, foi verificado que a matéria orgânica do lodo de esgoto sofreu a ação dos microrganismos termofílicos, promovendo, assim, a compostagem. Os parâmetros de umidade, pH, quantidade de patógenos (<1 g/ST), porcentagem de carbono e nitrogênio, comprovam tal fato. Entretanto, o teste não considerou a remediação dos metais pesados, mas resultou em um material sem odor peculiar e, com a secagem, tornou-se uma massa rígida e em 16, no 2, 2001. ISSN 01047175. torrões.

[7] Embrapa. Lodo de esgoto é ótimo Tab. VI – Comparativo entre os dados da empresa de compostagem e Além disso, o adubo pro- os resultados do teste 1 componente de substratos para duzido com base no ensaio plantas. Empresa Brasileira de Pes2020 Teste 1 Determinações patogênico e no ensaio de inquisa Agropecuária, 2018.

1 2 3 4 5 6 7 Resultado [8] IBGE. Censo. Instituto Brasileiro de sumos necessita de algumas pH 7,6 8 8 7,4 7,3 7,3 8,1 8,1 Geografia e Estatística. [S.l.]. 2010. complementações, como a Umidade (%) 32,3 38,2 37,3 41 33,6 31,5 38,8 48,35 [9] Pedroza, M.M. et al. Produção e traadição de potássio e magné- C - total (%) 20,5 18,7 17,9 14,8 13,1 14,3 18,8 34,62 tamento de lodo – uma revisão. sio, para ser aprovado. Entre- N - total (%) 1,4 1,4 1,7 1,9 1,7 1,4 1,7 2,9 Revista Liberato, Novo Hamburgo, 2,5 2,6 2,7 3,1 3,8 2,6 4,1 1,84 tanto, esses itens podem ser P2O5 - total (%) vol. 11, no 16. 2010.

[10] Ribeiro, L.C. Compostagem de 1 1,4 1,3 1,1 1,2 0,9 1,2 0,11 remediados com a adição de K2O - total (%) Lodo de Esgoto: Caracterização e Ca total (%) 4,8 4,5 7,8 4,5 4,5 5,8 6,4 1,19 outros componentes durante Bi estabilização. Universidade EstaMg total (%) 0,8 0,9 1 1,4 1,2 1,4 1,3 0,15 compostagem. dual Paulista - Faculdade de Ciên0,7 1 0,9 1,3 1,7 1 1 0,73 O equipamento consegue S - total (%) cia Agronômicas. Botucatu. 2018.

C/N 14 13 10 8 8 10 11 16 [11] Rosa, S. De problema a solução amrealizar a compostagem do B - total (mg/kg) 9 21 20 22 21 22 500 biental. Unespciência, 2018. Dislodo de esgoto com a adição Cu - total(mg/kg) 328 361 314 263 255 275 326 325,36 ponível em: <http://unespciencia. de matéria seca (serragem) Mo - total (mg/kg) 8,9 6,5 6,1 6,2 6,8 8,2 4,4 0,00 com.br/2018/10/31/lodo-101/>. e aditivos reguladores de pH Zn - total (mg/kg) 939 1070 885 1000 766 791 1220 751,31 [12] SAE-PR. Produção Nacional de Fer(bicarbonato) de forma ade- CTC tilizantes. Secretaria Especial de 380 390 720 -- 870 360 235 Assuntos Estratégicos. [S.l.]. 2020. quada. Sendo assim, pos- CRA (%) 68 98 82 -72 94 [13] Sanis. Diagnóstico do Manejo de teriormente, com algumas Resíduos Sólidos Urbanos. Sistema ser classificado como Classe A e Clascorreções, esse composto pode ser Nacional. [S.l.]. 2019. se I. Já para aprovação do composto destinado/comercializado para agri[14] Smith, M. Brasil importa 85% dos fertilizanpara aplicação na agricultura conforme cultura. tes usados na agricultura. Folha de São Paulo, 24 abril 2021. a IN no 61/2020 (Mapa), ainda deA partir dos resultados recebidos vem ser adicionados alguns elemendo lodo de esgoto produzido na ETE, tos químicos. é possível concluir que o composto orgânico produzido a partir desse Trabalho originalmente apresentado no 33º Encontro Técnico AESabesp/Fenasan lodo será classificado como Classe A, Referências Congresso Nacional de Saneamento e Meio visto que essa distinção ocorre pela [1] Adasa. Nota Técnica no 21/2020. Agência Ambiente, realizado de 13 a 15 de setembro quantidade de coliformes termotoleReguladora de Águas, Energia e Saneamende 2022. rantes, e a quantidade desses patóto do Distrito Federal. Distrito Federal. 2020. genos é inferior à da referência apre[2] Batista, L. Lodos gerados nas Estações de

Hydro • Maio/Junho 2023

Serviço

Guia de reservatórios de água Com os avanços das metas de universalização do saneamento e pressões para reduzir desperdícios, empresas, indústrias e concessionárias estão investindo em soluções para armazenamento de água, tanto potável como de reúso.

Veja onde encontrar os fornecedores de reservatórios no guia a seguir, que detalha informações como materiais e capacidades.

Tanque

Teto/Tampa

Fundo

Capacidade

Material

Modular Reservatório Torre ou castelo d´água Estacionário Transportável Horizontal Cisterna Apoiada Cilíndrico Prismático Tronco de cone Encaixada Plano Semiplano Cônico Domo geodésico Cônico Apoiado Tubular PE – Polietileno PP – Polipropileno PRFV – Fibra de vidro PVC Concreto/alvenaria (1) Geomembrana de PEAD Inoxidável Aço – Verinox Galvanizado Dobra dupla Soldado Parafusado Pintado Vitrificado Revestimento em epóxi Outros materiais > 1000 L > 10000 L > 30000 L Tanque para ETE

48

Aço

Empresa / telefone / e-mail

Alphenz (19) 3302-9606 contato@alphenz.com.br

• • • • •

Balmoral Tanks +44 7714 771982 simon.scott@balmoral.co.uk

•

Carmaço (17) 98145-5992 vendas@carmaco.com.br

• •

• •

•

• • • • • •

• • • •

• •

•

• • • • • • • • • •

Delta (11) 94922-0462 delta@deltasaneamento.com.br

•

• • • •

FazForte (18) 99820-9056 comercial@fazforte.com.br

• •

Fluid Brasil (11) 98420-6382 comercial@fluidbrasil.com.br

•

• •

•

•

Hidrotecno (11) 99235-5338 vendas@hidrotecno.com.br

•

•

•

HSF Equipamentos (19) 99899-3631 comercial@hsfequipamentos.com.br

• • •

Ideu Tecnologia (11) 97459-6404 contato@ideu.com.br

•

•

•

• • • • • •

• •

•

•

• • • •

• • • •

• • • •

•

• • • •

•

• • • •

• •

•

• •

•

• • • •

• • •

• • • •

•

•

• • • • • •

•

•

• •

•

•

• •

•

•

•

Grabe (11) 98677-7792 vendas@grabe.com.br

•

•

• • • • • •

• • • •

• •

•

• •

• • •

•

• •

Fogliene (15) 99656-9752 vendas@fogliene.com.br

• • • • • • •

•

CSM Soluções (41) 99962-0661 csm@csmsi.com.br

Dopp Sistemas (11) 99876-0572 contato@dopp.com.br

•

•

• •

•

• •

•

•

• • •

•

• •

• • •

• • •

• • •

• • • • • •

•

• • •

•

•

•

•

• • • •

•

•

•

• • • •

49

Hydro • Maio/Junho 2023

Teto/Tampa

Fundo

Capacidade

Material

Modular Reservatório Torre ou castelo d´água Estacionário Transportável Horizontal Cisterna Apoiada Cilíndrico Prismático Tronco de cone Encaixada Plano Semiplano Cônico Domo geodésico Cônico Apoiado Tubular PE – Polietileno PP – Polipropileno PRFV – Fibra de vidro PVC Concreto/alvenaria (1) Geomembrana de PEAD Inoxidável Aço – Verinox Galvanizado Dobra dupla Soldado Parafusado Pintado Vitrificado Revestimento em epóxi Outros materiais > 1000 L > 10000 L > 30000 L Tanque para ETE

Tanque

Aço

Empresa / telefone / e-mail

Implavi (45) 3277-2239 implavi@terra.com.br

• •

•

•

Improv (19) 3407-0494 contato@improvequipamentos.com.br

• • •

•

JG Caixas (11) 4026-5044 nicezio@jgcaixas.com.br

•

Jopemar Metalúrgica (54) 9138-6835 jopemar@jopemar.com.br

• • • • • • •

MG Fibras (31) 99838-3139 comercial@mgfibras.com

• •

Sancotec (18) 99955-7133 roberto@sancotectank.com

• • •

Stringal Hurner (11) 99486-5758 stringal@stringal.com.br

• • • • • •

•

Metaltec (48) 99860-9870 contato@metaltec.eng.br

• • •

•

• •

•

• •

• • • •

•

•

•

•

Tanks BR (19) 99554-1636 vendas@tanksbr.com.br

•

Tech Tank (19) 2537-2020 vendas@techtank.com.br

• • •

Tecniplas (11) 97547-9212 tecniplas@tecniplas.com.br

•

•

•

• • • • •

• • • • •

•

• •

•

•

•

• • •

• •

• • • • •

• •

• •

• • • • • • •

•

• • • •

•

•

•

• •

•

• •

•

• • • •

•

•

•

•

• • • • • • • • • • •

•

•

•

• • • • • • • •

• •

•

•

•

•

• •

• •

• •

• • • •

• • • •

•

Obs: Os dados constantes deste guia foram fornecidos pelas próprias empresas que dele participam, de um total de 216 empresas pesquisadas. Fonte: Revista Hydro, maio e junho de 2023.

Este e muitos outros Guias HY estão disponíveis on-line, para consulta. Acesse www.arandanet.com.br/revista/hydro e confira.

Também é possível incluir a sua empresa na versão on-line de todos estes guias.

&-3;%77)686%'/

6)13:)(36 () 03(3 79&1)673

ˆˢ˟˨̵̹ˢ ˆˢ˟˨̹ ̵̹ˢ ˣ˔˥˔ ˔ ˥˘ˠˢ̵̹ˢ ˥˘ˠ ˠˢ̵̹ˢ ˢ ˗˘ ˗˘ ˟ˢ˗ˢ ˟ˢ˗ ˗ˢ ˘ˠ ˘ˠ ˗˘˖˔ˡ˧˔˗ˢ˥˘˦ ˗˘˖˔ˡ˧˔˗ˢ˥˘˦ ˗˘ ˘ ʸˇʴʚ˦ʟ ʸˇ ˇʴʚ˦ʟ ˗˘ ˙ˢ˥ˠ˔ ˙ˢ˥˥ˠ˔ ˦˘˚˨˥˔ʟ ˦˘˚˨˥˔ʟ ˖ˢˡ˧̿ˡ˨˔ ˖ˢˡ ˡ˧̿ˡ˨˔ ˘ ˛˜˚˜̼ˡ˜˖˔ʡ ˛˜˚˜̼ˡ˜˖ ˖˔ʡ

ˇ˘˖ˡˢ˟ˢ˚˜˔ ʸ˫˖˟˨˦˜˩˔

ʹ˜ˡ˔ˡ˖˜˘ ˖ˢˠ ʵˁʷʸˆ

˂ˣ˘˥˔̵̹ˢ ʴ˨˧ˢˠ˔˧˜˭˔˗˔

˃˥˘˦˘˥˩˔ ˢ˦ ˢˣ˘˥˔˗ˢ˥˘˦ ˗ˢ ˖ˢˡ˧˔˧ˢ ˖ˢˠ ˢ ˟ˢ˗ˢ

•

•

50

Hydro • Maio/Junho 2023

Efluentes

Remoção de nitrogênio no tratamento de esgoto sanitário Patrícia Beatriz Baréa, doutoranda na UFPR - Universidade Federal do Paraná (PPGERHA); Bárbara Zanicotti Leite, pesquisadora da Sanepar - Companhia de Saneamento do Paraná; e Miguel Mansur Aisse, professor na UFPR/PPGERHA

O Com padrões de lançamento em corpos hídricos cada vez mais restritivos, tornase importante a remoção de compostos nitrogenados em sistemas de tratamento de esgotos. Este trabalho apresenta algumas possibilidades, como o processo de nitrificação e desnitrificação simultâneas (NSD), a utilização de lodo granular aeróbio (LGA), o processo anammox (oxidação anaeróbia da amônia) e, mais recentemente, o comammox (oxidação completa da amônia).

nitrogênio é um dos contaminantes presentes em esgotos sanitários. Em corpos hídricos pode causar eutrofização, que leva ao crescimento excessivo de algas, perda da biodiversidade e diminuição do oxigênio dissolvido, propiciando a morte de organismos aquáticos e prejudicando a qualidade das águas.

O artigo apresenta perspectivas mais recentes sobre os processos de remoção de nitrogênio em sistemas de lodos ativados, como a nitrificação e desnitrificação simultânea (NDS), lodo granular aeróbio e a utilização do anammox e comammox.

Nitrificação e desnitrificação simultâneas (NDS) O processo de nitrificação e desnitrificação simultâneas (NDS) consiste na ocorrência das reações de nitrificação e desnitrificação na mesma estrutura e sob as mesmas condições de operação. Para a ocorrência são necessárias estratégias de controle das condições anóxicas e aeróbias. Apresenta como vantagem a economia na construção de mais uma câmara

(anóxica) ou, no mínimo, a redução no tamanho do reator.

Pesquisadores realizaram estudo, em escala piloto, de sistema de lodos ativados operando com NDS. Observou-se que a limitação de OD – oxigênio dissolvido em cerca de 0,5 mg O2/L não prejudicou o crescimento de bactérias heterotróficas nem das bactérias autotróficas nitrificantes, obtendo valores próximos daqueles de sistemas convencionais de lodos ativados.

A remoção de DQO manteve-se acima de 90% ao longo do estudo, mesmo com a diminuição da idade do lodo ao longo da pesquisa, iniciando com 37,2 dias, passando para 27,8 dias e 19 dias.

Em outro estudo realizado em escala plena, com idade do lodo de cerca de 12 dias e tempo de detenção hidráulico (TDH) médio de 16,6 horas e concentrações de OD em torno de 0,5 mgO2/L, obteve-se boa remoção de nitrogênio do esgoto representado pela concentração média da amostragem composta menor que 10 mg N-NO3/L, padrão para águas classe 2 pela Resolução Conama 357/2005.

Outro resultado foi a melhora na remoção da matéria orgânica, pas-

Hydro • Maio/Junho 2023

sando de uma média de remoção de demanda química de oxigênio (DQO) e demanda biológica de oxigênio (DBO) de 61% e 75%, respectivamente, para valores médios de 84% para DBO e 88% para DQO, apenas com maior controle operacional e melhora na retirada de sólidos no tanque de aeração. A melhora na eficiência de remoção para DQO e DBO foi significativa, porém com qualidade inferior se comparado a sistemas de lodos ativados com aeração prolongada, devido à manutenção do padrão de formação dos flocos, com fração solúvel elevada e perda excessiva de sólidos em suspensão no efluente. Também foi obtida economia de 34% com o gasto de energia elétrica para aeração, apenas regulando esse sistema para as características propostas.

Lodo granular aeróbio Uma outra alternativa ao tratamento de lodos ativados convencional é a utilização do lodo granular aeróbio (LGA). A tecnologia é caracterizada por grânulos com estrutura microbiana compacta e apresenta altas velocidades de decantação. Com isso, é possível obter altas concentrações de biomassa, além da sua retenção nos reatores, o que possibilita a ocorrência simultânea de nitrificação, desnitrificação e remoção de fosfato em uma única estrutura.

Alguns benefícios apontados na escolha desse processo são a diminuição de necessidade de área para instalação do sistema (25% a 75%) e redução das necessidades energéticas (20% a 50%).

Alguns dos problemas relatados em sistemas que adotaram o LGA são a instabilidade da biomassa, longo tempo para a formação dos grânulos, formação de grânulos com tamanho

51

menor do que o esperado, acúmulo de nitrito.

Processo anammox Uma alternativa muito estudada aos processos convencionais de remoção de nitrogênio é a utilização de organismos anammox. Com eles, é possível converter a amônia em nitrogênio gasoso em condição anóxica, utilizando nitrito como aceptor de elétrons. A escolha por esse processo é considerada vantajosa em termos de custos, e eficiente, pois demanda menos energia que o processo convencional de remoção de nitrogênio.

Existem duas formas de obtenção de nitrito: a partir do processo de nitritação (oxidação da amônia a nitrito) ou pela desnitrificação parcial (redução do nitrato a nitrito). A primeira é pela nitrificação parcial em conjunto com anammox (NP-AMX) e a segunda é pela desnitrificação parcial e anammox (DP-AMX). Pesquisadores estão estudando a aplicação das duas formas de obtenção do nitrito para a utilização dos organismos anammox no tratamento de esgotos sanitários.

Processo de nitrificação parcial-anammox (NP-AMX) A nitrificação parcial ocorre em condições aeróbias, na qual se realiza a oxidação de metade da amônia afluente. A seguir, em condições anaeróbias, as bactérias anammox utilizam a outra metade da amônia e o nitrito para conversão em gás nitrogênio.

O processo NP-AMX não necessita de uma fonte de carbono orgânico, diminui em mais de 50% a energia requerida para a aeração e reduz em cerca de 90% a produção de lodo, quando comparado ao processo convencional de nitrificação e desnitrificação.

52

Hydro • Maio/Junho 2023

Efluentes A aplicação desse processo para tratamento do efluente líquido clarificado de digestores com alta concentração de nitrogênio já está consolidada e ocorre em linhas secundárias de tratamento de efluentes não domésticos, por isso, são denominados side-stream anammox process. No entanto, a utilização na linha principal de tratamento ainda apresenta alguns desafios a serem superados, como a dificuldade para separar as bactérias oxidantes de nitrito (BON), as altas relações carbono orgânico nitrogênio (C/N), a retenção das bactérias anammox no sistema, a influência de compostos com alta concentração de amônia e nitrito, as variações de qualidade e quantidade dos esgotos sanitários, a baixa qualidade no efluente final e a maior facilidade de oxidar a NO3– do que a NO2– nos esgotos que passaram por tratamento aeróbio, o que dificulta o acúmulo do segundo composto, necessário para os organismos anammox.

A dificuldade na realização da nitritação parcial é a supressão dos organismos BON. Vários estudos indicam alguns parâmetros que devem ser controlados, como a baixa concentração de oxigênio dissolvido combinada com a alta concentração de amônia livre e a aeração intermitente. Uma técnica aplicada com sucesso para o controle desses organismos foi o acúmulo de ácido nitroso livre. Com essa estratégia, os pesquisadores conseguiram manter o processo de nitritação em RBS (reator de bateladas sequenciais), tratando o esgoto sanitário após passar por decantador primário na temperatura de 15ºC. A pesquisa relatou eficiência média de remoção de matéria orgânica de 80%.

Para temperaturas maiores ou iguais a 25°C, a qualidade do efluente não atinge os requisitos de padrões

de descarga mais exigentes, porém o desempenho de remoção de nitrogênio é similar ao processo tradicional.

No entanto, quando as temperaturas são inferiores a 20°C, tanto a eficiência de remoção de nitrogênio como a qualidade do efluente são baixas. Esses resultados são atribuídos à dificuldade na supressão da atividade dos organismos BON e a manutenção de atividade anammox suficiente.

Outros pesquisadores avaliaram a viabilidade e o desempenho da utilização da regulação da aeração, por meio do uso de um compressor para promover a contínua aeração e mistura pelo processo de air lift. O estudo mostrou que a adoção dessa estratégia promoveu a granulação no sistema, aumentou o controle do OD, além de melhorar a atividade de organismos anammox e suprimir a atividade de BON. Os pesquisadores enfatizam que a otimização do controle de OD é um fator relevante para a recuperação do desempenho do processo.

Especialistas também apresentaram trabalho relatando a experiência de 20 anos na utilização da NP-AMX em efluentes industriais. Como resultado, foi obtido até 90% de remoção de nitrogênio amoniacal, para cargas baixas e altas (chegando a 2,5 kgNH4–N/m³.d) e índice volumétrico de lodo (IVL) entre 20 e 25 mL/g, sem mencionar a relação A/M (alimento microrganismo).

Outro aspecto foi a temperatura de operação dos sistemas, entre 30ºC e 39ºC. Os pesquisadores ressaltam que para temperaturas menores deve ser aumentada a concentração de biomassa no reator, pelo aumento da quantidade de grânulos anammox, ou aumentar o volume do reator. Os casos abordados trataram esgotos com concentração de nitrogênio amoniacal (N-NH4) a partir de 300 mg/L, muito

Hydro • Maio/Junho 2023

acima da usualmente encontrada em esgotos sanitários.

Outra técnica utilizada para evitar a ocorrência da desnitrificação em sistemas que visam à utilização do processo de NP-AMX foi a adição intermitente de acetato e propionato.

Dessa maneira ocorreu a anulação da reprodução dos organismos desnitrificantes e os organismos anammox continuaram seu ciclo de vida normalmente.

Por fim, um outro estudo avaliou algumas estratégias de controle com relação à eficiência de remoção de nitrogênio e emissões de óxido nitroso (N2O), gás com elevado potencial de efeito estufa, em reator operando com NP-AMX. As estratégias avaliadas foram: manejo do oxigênio dissolvido (OD), vazão de ar constante e controle da amônia efluente. Os pesquisadores observaram que o controle da amônia efluente foi o aspecto com os melhores resultados, atingindo maiores médias de remoção de nitrogênio, supressão dos organismos BON e as menores emissões de N2O. Também foi observado que, nessas condições, o consumo de energia para aeração

foi menor mesmo em condições de variação da concentração dos flocos no reator.

Desnitrificação parcial-anammox (DP-AMX) O processo DP-AMX combina a desnitrificação parcial com a oxidação anaeróbia da amônia (anammox).

Nesse processo, o nitrato é reduzido a nitrito por organismos desnitrificantes, e a seguir ocorre a redução do nitrito a N2 pelos organismos anammox que utilizam a amônia como doador de elétrons. Como também pode ocorrer o processo de denitritação (transformação de NO2- em N2), essa reação deve ser controlada para a ocorrência de DP-AMX. Quando comparado com o processo convencional de nitrificação e desnitrificação, o DP-AMX reduz a demanda por oxigênio em 45%. Também ocorre redução na matéria orgânica necessária para a ocorrência desse processo biológico, que chega a 79%.

Outro benefício é a redução na produção de lodo, o que acarreta economia nos custos com a disposição do lodo.

Uma das dificuldades enfrentadas por

53

muitos pesquisadores ao utilizar os organismos anammox é a competição com os organismos BON, porque tem seu crescimento favorecido em baixas temperaturas.

Especialistas ressaltam que a adoção desse processo possibilita alta taxa de remoção de nitrogênio e o acumulo de NO2- de maneira eficiente.

Além dessas características, o processo pode acontecer em baixas cargas de DQO, diminui os gastos energéticos com aeração e produz baixa quantidade de lodo.

A utilização desse processo em um reator de bateladas sequenciais com biofilme atingiu eficiências de remoção de DQO e nitrogênio amoniacal de 78,7% e 93,4%, respectivamente. A utilização do processo DP-AMX levou ao aumento na eficiência de remoção de nitrogênio, passando de 50,8% para 72,3%. Melhorou a eficiência de remoção de nitrogênio do sistema, bem como não necessitou de fonte de carbono e economizou energia de aeração, além de reduzir a produção de lodo.

Num estudo foi possível a coexistência dos organismos desnitrifican-

54

Hydro • Maio/Junho 2023

Efluentes tes e bactérias anammox ao mesmo tempo em que foi alcançada alta remoção de nitrogênio, com a redução da fonte de carbono, o que restringiu a reação de desnitrificação completa. O estudo aconteceu em RBS (reator de bateladas sequenciais), utilizando como inóculo lodo de desnitrificação parcial e acetato de sódio como doador de elétrons. Como resultado, o reator operou de maneira estável por 114 dias, e para a razão DQO/NO3− de 3 e concentrações iniciais de NH4+ de 25 mg/L e NO3− de 30 mg/L, a concentração média de nitrogênio no efluente foi de 5 mg/L e a eficiência de remoção de nitrogênio chegou a 97%.

Pesquisadores utilizaram o processo DP-AMX para tratar uma combinação de esgoto com alta concentração de nitrato (1000 mg/L) e esgoto sanitário (com concentrações de DQO de 182,5 mg/L e de amônia de 58,3 mg/L) em escala de bancada. O sistema é formado por dois reatores, um RBS para a desnitrificação parcial seguido pelo reator UASB para o processo anammox.

A eficiência de remoção de nitrato atingiu 95,8% e a de remoção de amônia 92,8%.

Como pode ser observado nos parágrafos anteriores, as pesquisas relacionadas a esse processo estão em fase inicial, com muitos experimentos em escala de bancada, sem ainda ter ocorrido o relato da aplicação em sistemas em grande escala e de lodos ativados. Porém, devido às vantagens apresentadas quando o sistema é comparado ao processo convencional de nitrificação e desnitrificação, como a menor necessidade de fontes de carbono, baixa produção de lodo e diminuição da energia necessária para a aeração, pesquisas utilizando DP-AMX mostram-se promissoras.

Processo comammox Por muito tempo, acreditou-se que o processo de nitrificação ocorria em duas etapas, com organismos que oxidavam a amônia ou o nitrito. Porém, mais recentemente, foram descobertos organismos capazes de realizar a nitrificação completa, pertencentes ao gênero Nitrospira, chamados de comammox. Um estudo realizado em ETE na Áustria constatou que entre 43% e 71% da população de Nitrospira era formada por organismos comammox.

Como em toda descoberta recente, muitos aspectos precisam de mais esclarecimentos. Por exemplo, alguns estudos identificaram sinais de cooperação entre organismos comammox e bactérias anammox no tratamento de efluentes com diferentes concentrações de amônia. Também se presume que a utilização de comammox poderia diminuir os custos com aeração em sistemas de tratamento de esgotos, quando comparado a processos tradicionais de nitrificação. Mas ainda não há conhecimento suficiente para aplicação em sistemas de tratamento.

Outra questão relevante é a produção de óxido nitroso (N2O), um gás causador de efeito estufa. Não há relatos sobre a produção desse gás pelos organismos commamox, apesar de já se ter conhecimento de que eles possuem enzimas e genes funcionais relacionados à produção do N2O.

Conclusões Várias perspectivas são apresentadas em relação à remoção de nitrogênio em sistemas de lodos ativados, como a nitrificação e desnitrificação simultâneas (NDS), o lodo granular aeróbio, a utilização de processos com organismos anammox (nitrificação parcial e desnitrificação parcial) e, mais

recentemente, a descoberta dos organismos comammox.

O processo de nitrificação e desnitrificação simultânea e a tecnologia de lodo granular aeróbio já são utilizados em sistemas de tratamento de efluentes sanitários em escala plena. Os dois possibilitam obter eficiências elevadas na remoção de matéria orgânica e economia de energia. O primeiro processo requer controle acurado para a manutenção das condições anóxicas e aeróbias. Já o segundo, pode ser prejudicado pelo longo período para formação dos grânulos.

A utilização do processo anammox para o tratamento de efluentes industriais já está consolidada, enquanto em sistemas para tratamento de efluentes sanitários, ainda permanecem inúmeras questões a serem resolvidas. Por fim, os organismos comammox foram identificados recentemente, e demandam mais estudos para sua possível utilização em sistemas de tratamento de efluentes.

Esta revisão abordou brevemente algumas alternativas para a remoção de nitrogênio no tratamento de efluentes sanitários. Apesar de ser amplamente utilizado, o sistema de lodos ativados convencional apresenta inúmeras desvantagens, que levam à busca de outras soluções, principalmente com relação à economia de energia elétrica.

Por motivo de espaço, o trabalho foi resumido e adaptado. A versão original na íntegra está disponível nos anais eletrônicos do 33o Encontro Técnico AESabesp, realizado de 13 a 15 de setembro de 2022, no site https://bit.ly/3AVEtAF.

56

Hydro • Maio/Junho 2023

Serviço

Guia de medidores de vazão A medição da vazão de água é uma das principais formas de evitar perdas reais e aparentes, com a aferição precisa e cobrança justa do consumo.

O levantamento detalha a oferta de hidrômetros e medidores de vazão ultrassônicos, magnéticos e de pressão diferencial, bem como suas características técnicas.

Medidores de vazão Pressão Área variável diferencial

Tipo

Empresa / telefone / e-mail

Alfacomp (51) 3029-7161 alfacomp@alfacomp.ind.br Accell Solutions (19) 3471-8415 marketing@accellsolutions.com Bermad (11) 3074-1199 bermad.br@bermad.com Conaut (11) 98831-1436 vendas@conaut.com.br Digimat (11) 2936-4077 digimat@digimat.com.br Fluid Brasil (11) 98420-6382 comercial@fluidbrasil.com.br Gaiatec Sistemas (11) 2207-1986 gaiatec@gaiatecsistemas.com.br Galax.ia (49) 99162-1362 contato@galax-ia.com Gemü (41) 3382-2425 gemu@gemue.com.br Hexis Científica (11) 4589-2600 comunicacao@hexis.com.br Hidro Ambiental (19) 99813-8383 hidro@hidroambiental.com.br Hidrometer (11) 98516-4367 vendas3@hidrometer.com.br HW Comércio (11) 94532-7563 hw.saopaulo@uol.com.br Incontrol (11) 99430-9280 vendas@incontrol.ind.br Isoil Lamon (31) 99998-5473 comercial@lamon.com.br Kit Nível (11) 97376-4019 kitnivel@kitnivel.com

Ultra-sônico

Outros produtos

Magnético

Comercial Industrial Residencial Gerenciamento da rede Ultrassônico Protocolo Mbus Protocolo Pulse Radiofrequência SMS Celular GPRS Deslocamento positivo Turbina Placa de orifício Tubo venturi Tubo Pitot Rotâmetro Acoplamento magnético Turbina axial Mola e pistão Thermal Mássico Coriolis Doppler Tempo de trânsito Intrusivo Beam Canal aberto Macromedidor Inserção (c/ ou sem válvula) Dosagem de produtos químicos Vortex flangeado Visor de fluxo Sensor de fluxo Célula de carga Registrador Sonda portátil Medidor de nível de água Medidor tipo rotor (roda d´água) Medidor de nível e volume 3D Detector de gases

Hidrômetro

Leitura remota

Clamp on

• • • • • • • • • • • • •

• • •

•

•

•

•

•

•

•

•

•

•

•

• • • •

•

•

• •

• •

• • • • • • • • • •

• • •

• • • •

• •

• • • •

•

• • •

•

• • • • •

• • • • •

•

• •

•

•

• • • • • •

•

•

• • •

• • • • • •

• • •

•

• •

• • • • • • •

• •

•

•

•

• • • • • • • •

•

• •

•

•

• • • • •

•

• • • •

• • • •

• • • •

• • • •

•

•

• • • •

• •

•

Hydro • Maio/Junho 2023

Medidores de vazão Pressão Área variável diferencial

Tipo

Empresa / telefone / e-mail

Leitura remota

Metroval (19) 2127-9400 vendas@metroval.com.br

Clamp on

• • •

• • •

MS Instrumentos (21) 99132-5189 vendas@msinstrumentos.com.br

• • •

Omel Bombas (11) 95666-7458 omel@omel.com.br Renova Medição (38) 99723-5934 comercial1@renovamedicao.com.br

• • •

•

• • • •

• • • • • • • • • • • •

• •

•

•

• • • •

•

• • • • • • • • •

•

•

• •

Tecnosan (47) 99983-8331 tecnosan@tecnosan.com.br

• •

• • • •

Vallair (11) 2696-3411 vendas@vallair.com.br Vika Controls (11) 91101-1587 vendas@vikacontrols.com.br

•

• • •

Siemens 08000 11 9484 atendimento.br@siemens.com Tecnofluid (31) 3465-5900 vendas@tecnofluid.com.br

•

• •

Schneider Electric (11) 99925-3056 douglas.ferreira@se.com SDB Metering (11) 99145-8772 contato@sdbmetering.com.br

Outros produtos

Magnético

Ultra-sônico

Comercial Industrial Residencial Gerenciamento da rede Ultrassônico Protocolo Mbus Protocolo Pulse Radiofrequência SMS Celular GPRS Deslocamento positivo Turbina Placa de orifício Tubo venturi Tubo Pitot Rotâmetro Acoplamento magnético Turbina axial Mola e pistão Thermal Mássico Coriolis Doppler Tempo de trânsito Intrusivo Beam Canal aberto Macromedidor Inserção (c/ ou sem válvula) Dosagem de produtos químicos Vortex flangeado Visor de fluxo Sensor de fluxo Célula de carga Registrador Sonda portátil Medidor de nível de água Medidor tipo rotor (roda d´água) Medidor de nível e volume 3D Detector de gases

Hidrômetro

57

• •

•

• •

• •

• •

• •

•

• • •

•

•

•

•

• •

Obs: Os dados constantes deste guia foram fornecidos pelas próprias empresas que dele participam, de um total de 195 empresas pesquisadas. Fonte: Revista Hydro, maio e junho de 2023.

Este e muitos outros Guias HY estão disponíveis on-line, para consulta. Acesse www.arandanet.com.br/revista/hydro e confira.

Também é possível incluir a sua empresa na versão on-line de todos estes guias.

•

58

Hydro • Maio/Junho 2023

Conexão

Ives Junio Oliveira da Silva, engenheiro civil da Sabesp

Sistema de monitoramento do consumo de água residencial O monitoramento ponto a ponto do consumo de água provê informação mais precisa dos locais de desperdício em relação à leitura de consumo total. Com o recurso, espera-se um melhor controle e consequente aumento na eficiência da gestão e economia de água.

O

ambiente residencial é tido como responsável por grande parcela do desperdício no consumo de água atualmente. De acordo com a ONU - Organização das Nações Unidas, o uso de 110 L/dia é suficiente para suprir as necessidades de consumo e higiene de uma pessoa. No entanto, estatísticas apontam que no Brasil o consumo pode chegar a mais de 200 L/dia, representando quase o dobro da quantidade de água necessária diariamente.

O monitoramento ponto a ponto do consumo de água provê informação mais precisa dos locais de desperdício em relação à leitura de consumo total. Com o recurso, espera-se um maior controle e consequente aumento na eficiência da gestão e economia de água.

Objetivos do projeto • Apresentar uma solução de monitoramento de consumo de água residencial que seja acessível a grande parte da população.

• Identificar o consumo de água dos pontos monitorados de hora em hora.

• Conscientizar o usuário sobre o consumo de água real.

• Ajudar o usuário a economizar e diminuir o desperdício de água.

Metodologia O sistema funciona conforme mostra a figura 1. Fig. 1 – Apresentação do esquema de funcionamento Os módulos sensores são da solução instalados nos pontos conMódulo sensor sumidores de água que o usuário deseja monitorar. Por exemplo, na É responsável por captar as inforfigura 1, são dois módulos sensores mações referentes ao consumo de água nos pontos a serem monitorainstalados: um no chuveiro e outro na torneira. O módulo principal recebe dos. O desenvolvimento do módulo foi dividido em duas etapas: hardware essas informações e as encaminha e software, que são descritas a seguir. para um banco de dados hospedado na Internet. Para interpretação e Hardware exibição dos dados de consumo, foi desenvolvida uma aplicação web que Na figura 2 é apresentado o esqueapresenta as informações em forma ma de ligação do módulo sensor. No de gráficos. módulo foi utilizada uma placa de mi-

Hydro • Maio/Junho 2023

Fig. 2 – Esquema de ligação do módulo sensor

crocontrolador Arduino Pro Mini, por ter um tamanho reduzido e apresentar quase as mesmas funcionalidades do Arduino Uno. Uma fonte de 5 V é ligada ao conector onde foram inseridos os pinos VCC (positivo) e GND - terra (negativo) do Arduino.

No pino 3 do Arduino, foi colocado um LED verde que acende quando o módulo está em operação. Já quando informações são enviadas para o módulo principal, o LED verde pisca. No pino 4, foi colocado um LED de cor vermelha que pisca quando é confir-

59

Fig. 3 – Esquema de ligação do sensor de fluxo de água

mado o recebimento das informações enviadas para o módulo principal. Para realizar ligações de LEDs no Arduino, é necessário colocar um resistor antes do LED, para diminuir a voltagem de 5 V para 3 V, pois o LED opera em 3 V. A figura 3 apresenta o esquema de ligação utilizado para conexão do sensor de fluxo de água.

O sensor de fluxo de água é alimentado pelos pinos VCC (positivo) e GND - terra (negativo) do Arduino. Já o cabo amarelo da figura 3 (cabo ligado na porta 2 do Arduino) é responsável por

transmitir os pulsos elétricos do sensor para o Arduino. Através desses pulsos é contabilizada a quantidade de água que passou pelo ponto monitorado.

A figura 4 apresenta o esquema de ligação utilizado para a comunicação do Arduino com o módulo transceptor nRF24L01+, que é utilizado para transmitir os dados do módulo sensor para o módulo principal, através de conexão sem fio.

O transceptor necessita de uma tensão de 3,3 V para operar, enquanto o Arduino Pro Mini fornece apenas

60

Hydro • Maio/Junho 2023

Conexão saídas de 5 V. Para corrigir esse problema, foi utilizado um regulador de tensão.

Software A primeira etapa do desenvolvimento do software foi determinar o número de voltas que o rotor executa com a passagem de 1 litro de água pelo sensor. Para chegar a esse número foram realizadas medições através do seguinte procedimento: • O sensor foi conectado a um Arduino Uno e encaixado em uma garrafa PET, com um 1 litro de água.

• Foi desenvolvido um programa para que o Arduino contasse o número de voltas realizado pelo rotor a cada um minuto.

• Em intervalos de um minuto, a garrafa foi virada, para que passasse um litro de água pelo sensor. Foi contabilizada a quantidade de voltas que o sensor executa com 1 litro de água. Esse teste foi repetido 10 vezes para que fosse obtida uma quantidade média de voltas por litro. Chegou-se à quantidade de 429,9 voltas por litro, que foi arredondado para 430 voltas por litro para ser utilizado no projeto.

O programa desenvolvido para o módulo sensor calcula a quantidade de voltas que foram dadas em um intervalo de 30 minutos da seguinte forma: Quantidade de litros = Quantidade de voltas/ Quantidade média de voltas por litro

A identificação do módulo sensor é realizada através do número de série e da senha de acesso (encontram-se em uma etiqueta colada no módulo).

O usuário precisa cadastrar a etiqueta no sistema para ter acesso ao consumo contabilizado pelo módulo sensor.

Módulo principal O módulo principal é responsável por receber as informações enviadas

Fig. 4 – Esquema de ligação do transceptor nRF24L01+

pelos módulos sensores e encaminhá-las para um banco de dados na Internet. O desenvolvimento do módulo principal foi dividido em duas etapas: hardware e ferramenta web, que são descritas a seguir:

Hardware Na figura 5 é apresentado o esquema de ligação utilizado no módulo principal, onde foi utilizado um Arduino Uno. Para alimentá-lo, é necessária uma fonte de 5 V, ou pode ser alimentado por um cabo USB conectado ao computador. Acima do Arduino, foi conectada uma Ethernet Shield, responsável por enviar os dados de medição para a Internet.

No pino 2 do Arduino, foi colocado um LED que sinaliza o funcionamento do módulo (acende quando está ligado). Já no pino 4, foi colocado um LED de cor vermelha para informar ao usuário quando houver problema na transmissão de dados para a Internet.

Para a recepção de dados foi utilizado o transceptor nRF24l01+, o mesmo utilizado no módulo sensor. Sua ligação é a mesma do módulo sensor, apenas com uma diferença: para realizar a sua ligação no Arduino Uno, não é necessário colocar um regulador de

tensão, pois o Arduino Uno já conta com uma saída 3,3 V. Ao ser iniciado, o módulo principal recebe um IP da rede através do servidor DHCP. Essa tarefa demora cerca de dois segundos para ser executada. Após receber o IP, o módulo entra em modo de escuta para receber as medições vindas dos módulos sensores.

Após o módulo principal receber a mensagem, ele envia uma confirmação para o módulo sensor e armazena a mensagem recebida na forma de string em uma lista de espera, e essa lista é enviada pelo método POST para uma página na Internet responsável por salvar os dados no banco de dados.

Se a gravação no banco de dados for bem-sucedida, a mensagem é excluída da lista. Do contrário, ela fica gravada na lista para ser enviada posteriormente junto à próxima mensagem recebida de algum módulo sensor.

Aplicação web A aplicação web é responsável por exibir os dados coletados pelos módulos sensores, em forma de gráficos, para que o usuário possa

Hydro • Maio/Junho 2023

ter acesso aos dados de consumo de água da sua residência.

Para o devido funcionamento do sistema, foram criadas três tabelas no banco de dados: uma que armazena o usuário; outra que armazena as medições; e uma terceira que atribui os sensores de fluxo de água aos seus respectivos usuários.

Para visualizar as medições realizadas pelos módulos sensores, é necessário que o usuário crie uma conta na aplicação web com dados básicos.

Depois de criado o usuário, é preciso cadastrar os sensores individualmente, com as informações contidas na etiqueta colada no módulo sensor.

Deve-se digitar o número de série, o código de acesso e colocar um nome para o sensor. Uma vez cadastrado o sensor, o usuário já tem acesso ao consumo de água do respectivo sensor cadastrado.

Resultados Após o desenvolvimento de todos os módulos necessários para o funcionamento do sistema de monitoramento, foi possível realizar a medição

61

Fig. 5 – Esquema de ligação do módulo principal

do consumo dos pontos selecionados na residência. Para a realização dos testes, foi instalado um módulo sensor no ramal da área de serviço, ramal da cozinha e chuveiro, durante duas semanas. Através do acompanhamento dos dados de consumo na aplicação desenvolvida, foi possível conscientizar os usuários a economizar água.

Conclusão O conceito de IoT - Internet das Coisas visa a comunicação digital de objetos com objetos e com seres hu-

manos, provendo informações com maior visibilidade e facilitando a vida das pessoas. Com esse sistema proposto, é possível ter um controle do consumo de água dos pontos monitorados individualmente, de forma clara, através de gráficos que podem ser exibidos em períodos selecionados pelo usuário.

62

Hydro • Maio/Junho 2023

Produtos Gestão de bombas A ifm Electronic, empresa alemã com subsidiária em São Paulo, atua com o fornecimento de sensores inteligentes para o monitoramento de equipamentos. No setor de saneamento, a companhia atende concessionárias públicas e privadas. Quando

aplicados em bombas, os sensores conseguem identificar falhas e transmitir dados via IoT – Internet das Coisas para os gestores na nuvem, que podem ser consultados via computador ou celular.

Site: www.ifm.com/br

Recolhedor de óleo O recolhedor de óleo por discos oleofílicos Mini Komara é acionado pneumaticamente.

Seu design leve e compacto é indicado para aplicações em locais remotos, tanques

industriais e lagoas de tratamento. Possui eficiência de 98% na remoção de óleos sobrenadantes. Comercializado pela aLBriggs.

Site: www.albriggs.com.br

Diafragma de três camadas O diafragma GEMÜ 71 foi desenvolvido como um produto de três peças para usos industriais. Feito com uma face de PTFE - Politetraflouretileno, camada intermediária de PVDF – Fluoreto de Polivinilideno e fundo de EPDM – Borracha Etileno – Propileno - Dieno, o produto garante segurança conforme as características técnicas das plantas químicas, com certificação TÜV SÜD. Site: www.gemu-group.com

Geomembranas As geomembranas Cipageo, da Cipatex, são feitas com PVC – Policloreto de Vinilo e aplicadas na revitalização de cisternas em virtude de fatores como estanqueidade e impermeabilização. Os bolsões são confeccionados por meio de solda de alta frequência com as geomembranas para que possam ser instalados nos reservatórios.

Site: www.cipatex.com.br

Tubo de PVC orientado O Grupo Tigre disponibiliza o Tigre Max Agro, que ofe-

rece maior desempenho em campo, aumentando assim a integração entre os sistemas de irrigação. A solução, fabricada em PVC – O (Policloreto de Vinilo Orientado), apresenta resistência mínima de 50 Mpa, tubulação utilizada em sistemas fixos de irrigação, contribui na coleta de água armazenada pelo agricultor e a leva até o campo para distribuição pelo sistema de irrigação, garantindo melhor desempenho e estanqueidade do conjunto.

de 3 W. Comercializado no Brasil pela Fluid Feeder.

Site: www.fluidfeeder.com.br

Gestão operacional A Linedata comercializa o SANEGEO, um sistema que proporciona a gestão da operação, manutenção e o planejamento da evolução de redes de água e esgoto, com informações atualizadas em tempo real. A ferramenta pode ser adquirida com até 23 módulos, que incluem desde o cadastro técnico, operações, simu-

Site: www.tigre.com

Qualidade da água O con::cube, desenvolvido pela S::Can, é um terminal IoT - Internet das Coisas baseado em PC industrial capaz de processar até 64 parâmetros de qualidade

de água e efluentes, com funções abrangentes de monitoramento, processamento e gerenciamento de dados.

Alimentado por energia solar, o dispositivo tem proteção IP65 e opera com baixo consumo energético, menos

lação hidráulica, telemetria, análise de receitas futuras e business intelligence, tudo integrado ao cadastro técnico e aos demais sistemas existentes na companhia, com monitoramento de performance e visualização interativa de painéis digitais.

Há ainda um aplicativo para dispositivo móvel, que elimina o uso de papéis, permite atendimento offline, controla o tempo de execução das ocorrências e ainda é uma ferramenta que possibilita atualização do cadastro técnico a cada serviço atendido.

Site: https://linedata.com.br/

Hydro • Maio/Junho 2023

A revista Hydro é enviada gratuitamente para profissionais e empresas devidamente qualificados. Se você está interessado em receber a revista, preencha todos os campos pertinentes deste formulário e envie-o para: Aranda Editora Al. Olga, 315 01155-900 São Paulo, SP Tel. (11) 3824-5300

______________________________

Sim, desejo receber a revista Hydro gratuitamente.

Nome: __________________________________________________________________________________________ Empresa: ________________________________________________________________________________________ Endereço da empresa: ______________________________________________________________________________ Complemento de end. ou Depto. ______________________________________________________________________ CEP _____________ Cidade ______________________________________________________________ UF ______

A remessa da revista será ou não efetivada após análise dos seus dados.

Alternativamente, você pode preencher a ficha de qualificação via Internet: www.arandanet.com.br/revista_hydro/ hydro_assinaturas.htm Cargo Diretor Gerente Supervisor Chefe Consultor Engenheiro Outro. Especifique:

Tel. ( ______ ) _____________________ Ramal _____________

Fax ( ______ ) ___________________________

E-mail: __________________________________________________________________________________________ Web site da empresa: ______________________________________________________________________________ Data: _____ / ______ / ______ Assinatura: _____________________________________________________________

Área Comercial/vendas Marketing Produção Compras/suprimentos Projetos Instalações/Montagens Operação Manutenção Outra. Especifique: ______________________________

Número de empregados da empresa/divisão

Formação profissional Engenheiro. Modalidade: ______________________________ Tecnólogo. Modalidade:

Até 50 51 a 100

______________________________

101 a 500

Técnico (2º G). Modalidade:

501 a 1000

______________________________

Acima de 1000

Outra. Especifique: ______________________________

Perfil da empresa. Indique abaixo a opção que melhor descreve as atividades de sua empresa / organização: 1. Engenharia – Serviços técnicos especializados Tipo de serviço: consultoria projetos instalações, montagens manutenção, reformas outros

Mercados em que atua: instalações hidrossanitárias prediais tratamento de água tratamento de esgotos sanitários tratamento de efluentes industriais redes públicas de distribuição

2. Empresa / concessionária de serviço público de saneamento Empresa estadual de saneamento Empresa / autarquia municipal de água e esgotos Concessionária de serviço público de saneamento 3. Indústria(ver também seção 4) Setor em que a empresa se enquadra: Mineração Alimentos Bebidas Têxteis Vestuário, confecções Produtos de couro, calçados Papel e celulose

63

Refino de petróleo, álcool Petroquímica Química Farmacêutica Produtos de limpeza, perfumaria Tintas, vernizes e produtos afins Borracha e plásticos Vidro, cimento, cerâmica Metalurgia de metais ferrosos Siderurgia Metalurgia de metais não-ferrosos Fundição Tratamento de metais, trefilação e afins Automotiva e autopeças Geração de energia elétrica Outro. Especifique: __________________________________ 4. Fabricante de produtos para o mercado de água e saneamento Segmentos em que atua: instalações hidrossanitárias prediais tratamento de água tratamento de esgotos sanitários tratamento de efluentes industriais redes públicas de distribuição drenagem urbana

5. Construção civil & Setor imobiliário Empreendedor / incorporador imobiliário Construtora Escritório de arquitetura Administração imobiliária / condominial Empresa de gestão predial (facility) Outro. Especifique: __________________________________ 6. Comércio & Serviços Revendedor de material hidráulico Shopping center, hipermercado Hotel e assemelhados Hospital Clube, balneário, centro de lazer, parque Outro. Especifique: __________________________________ 7. Outros Instituto de pesquisa, laboratório, serviços de ensaios e de certificação Escola Agência / Comissão de serviços públicos Administração federal, estadual, municipal Associação Outro. Especifique: __________________________________

SOMOS O INSTITUTO HELENA FLORISBAL

www.ihf.org.br

Você pode fazer a diferença.

Se você está querendo ajudar alguma instituição beneecente e ainda não sabe qual, pode ir direto ao site do Instituto Helena Florisbal.

Com um único clique você estará alcançando 34 instituições beneecentes.

Esse é o número de entidades que o Instituto Helena Florisbal apoia.

Com mais doações, poderemos fazer ainda mais e melhor.

Pode estar certo de que a sua doação chegará a quem precisa. O IHF trabalha com seriedade, transparência e ética, e você poderá comprovar isso conhecendo o site e nos acompanhando. Temos boas razões para crer que você vai se tornar um doador regular.

Faça a sua doação em:

www.ihf.org.br/doe

Hydro • Maio/Junho 2023

65

Publicações Hidrossedimentologia – Em Hidrossedimentologia (editora Interciência, 260 páginas, https://bit.ly/3HRdKZN), Cristiano Poleto aborda aspectos do estudo dos processos erosivos ao movimento da água de chuva no solo, bem como o transporte fluvial de sedimentos e a geração de depósitos em cursos de água e em lagos naturais ou artificiais. Atualmente, estão ocorrendo aumentos de processos erosivos causados pela atividade antrópica, e os problemas derivados dessas ações têm aumentado significativamente as limitações dos recursos hídricos, tanto em aspectos quantitativos, quanto qualitativos. O livro apresenta a importância e necessidade de mais investigações, estudos, levantamentos e monitoramentos para garantir, no futuro, o uso desses recursos.

Recursos hídricos – Organizado por Jairo Lisboa Rodrigues e Luís Ricardo de Souza Corrêa, o livro Recursos Hídricos em Minas Gerais: Bacia Hidrográfica do Rio Mucuri (editora Appris, 103 páginas, https://bit.ly/3VQ8gUH), mostra que da dificuldade econômica

vivenciada nas últimas décadas no Vale do Mucuri, é possível apontar como principal responsável as atividades predatórias contínuas que marcaram a exploração agrícola a partir do século XIX. Tendo como ponto de partida essa formação e seus reflexos, a obra apresenta a questão ambiental dessa região do nordeste mineiro.

Manutenção preditiva - O Centro para a Quarta Revolução Industrial do Brasil (C4IR Brasil), em colaboração com parceiros, elaborou o GMP - Guia de Manutenção Preditiva. A pesquisa apresenta uma abordagem sob a ótica da transformação digital integrada das organizações. Em sete capítulos, o guia demonstra os elementos essenciais para que as empresas estruturem uma estratégia de implementação de manutenção preditiva em um contexto de inovação amplo. Como proceder na aquisição e aplicação de

novas tecnologias, as mudanças culturais e organizacionais necessárias às companhias, os principais desafios e as soluções, mecanismos de segurança, e casos reais de aplicação de manutenção preditiva na prática são alguns dos conteúdos tratados no GMP. Com 96 páginas, o documento pode ser baixado pelo link: https://bit.ly/3GEUC0n.

Saneamento básico – A obra Saneamento Básico no Brasil – Práticas e Reflexões Após 2 Anos da Edição da Lei 14.026/2020 (editora Foco, 300 páginas, https://bit.ly/44M6qID), traz reflexões sobre a regulamentação do setor. Coordenado por Carlos Roberto de Oliveira e Mariana Campos de Souza, o livro apresenta temas que ainda demandam debates e aponta, após dois anos desde a alteração e atualização do marco do saneamento, um norte para o direcionamento de pautas importantes para o setor no Brasil. Para tanto, estudiosos e profissionais que se dedicam ao tema foram convidados a participar dessa obra.

Índice de anunciantes Acoem ........................................................33

GEMÜ .........................................................23

Saint-Gobain ......................................4ª capa

AGRU ..................................................3ª capa

H2O Ambiental ...........................................57

Sancotec.................................................4 e 5

Analyser......................................................45

Ideu ...........................................................13

SBR Saneamento........................................31

Aquastar.....................................................36

Imperveg ...................................................41

Sonda .........................................................27

Biosis .........................................................49

Improv Equipamentos ..................................7

Superbac....................................................37

Cadval ........................................................52

Instituto HF................................................64

Tanks BR ....................................................21

Chohan .......................................................52

Kronox .......................................................15

Tech Tank....................................................53

Clarifil.........................................................30

Liter...................................................2ª capa

Tecitec........................................................59

Coester.......................................................28

Netzsch......................................................29

Tecnosan ....................................................14

Dopp ...........................................................25

Nordic Water..............................................32

TecTerra......................................................11

Fenasan ......................................................35

Ouro Fino Ambiental ..................................61

Torri ............................................................30

Gardner Denver...........................................51

RVC Atuadores e Válvulas ..........................12

Water Warehouse .......................................10

66

Hydro • Maio/Junho 2023

Opinião

Brasil precisará mais que dobrar investimentos para universalizar o saneamento

A

partir das metas definidas pelo Marco Legal do Saneamento Básico, a Lei nº 14.026/2020, o país deve garantir a universalização dos serviços até 2033, o que significa atender 99% da população brasileira com acesso à água potável e, no mínimo, 90% de tratamento e coleta de esgoto. Para isso, é fundamental que ocorra um salto nos investimentos necessários para atingir esses objetivos.

Dados presentes no Painel Saneamento Brasil apontam que foram investidos cerca de R$ 17 bilhões no setor, em 2021. O investimento apresentou uma pequena evolução quando comparado ao ano anterior, de R$ 15,3 bilhões.

Existe um longo caminho entre o atual patamar dos indicadores de atendimento e aqueles previstos no novo marco legal.

Quando analisados os investimentos realizados nos últimos anos, a situação se configura de maneira ainda mais preocupante. O MDR - Ministério do Desenvolvimento Regional, no Plansab - Plano Nacional de Saneamento Básico, encontrou uma necessidade de cerca de R$ 507 bilhões para se atingir a universalização até 2033, a preços de dezembro de 2020.

Dividindo, portanto, o volume necessário à universalização por 13 anos (período compreendido entre 2021 e 2033), o que se obteve foi uma média anual de investimentos da ordem de R$ 36,2 bilhões. Para fins de comparação, o SNIS evidenciou que o investimento médio ocorrido no período de 2016 a 2020, a preços de dezembro de 2020, foi de aproximadamente R$ 17,1 bilhões, o que significa que, seguindo o mesmo ritmo,

Luana Siewert Pretto, PresidenteExecutiva do Instituto Trata Brasil

o investimento anual precisaria mais do que dobrar para a universalização ser possível até 2033, conforme previsto no novo marco legal. O volume atual está muito aquém do esperado.

O saneamento básico é uma das infraestruturas em que o país apresenta os maiores gargalos a serem superados. No último mês de março, o Instituto Trata Brasil, em parceria com a GO Associados, divulgou a 15ª edição do Ranking do Saneamento. O objetivo do relatório é apresentar as informações das 1000 maiores cidades do país, em uma análise feita a partir de dados do SNIS - Sistema Nacional de Informação sobre Saneamento Básico, ano base 2021. Dentre as cidades analisadas, estão presentes as 27 capitais brasileiras, em que oito figuram nas últimas posições – a capital do Amapá, Macapá, foi o município com pior desempenho no ranking.

Série histórica de investimentos em saneamento básico no Brasil Ano

Valor

2015

R$ 16.302.394.309,93

2016

R$ 15.210.134.059,68

2017

R$ 13.652.205.868,94

2018

R$ 15.743.631.154,20

2019

R$ 17.451.998.793,08

2020

R$ 15.286.601.430,14

2021

R$ 17.276.533.434,21

Fonte: Painel Saneamento Brasil (www.painelsaneamento.org.br)

Das 27 capitais, somente nove possuem ao menos 99% de abastecimento total de água. O indicador mostra um panorama bastante heterogêneo, pois há

capitais na região Norte com indicadores próximos ou abaixo de 50%, como Rio Branco, AC, com 60,73%; Macapá, AP, com 36,60%; e Porto Velho, RO, com 26,05% – a média nacional é de 84,2%.

Em relação à coleta total de esgoto, apenas oito capitais têm índice de mais de 90% de atendimento. Contudo, assim como no indicador anterior, há capitais no Norte com o serviço bem distante do que está previsto no marco legal do saneamento, demonstrando o índice de coleta de esgoto inferior ou próximo a 20%. É o caso de Rio Branco, com 22,67%; Belém, com 17,12%; Macapá, com 10,55%; e Porto Velho, com 5,8%. No que diz respeito ao tratamento de esgoto, os gargalos parecem ainda maiores e apenas seis capitais apresentam ao menos 80% de tratamento de esgoto. Ademais, é importante notar que Porto Velho nem sequer contabilizou seu esgoto tratado, demonstrando 0% no índice, e Belém tratou menos de 3,63% do esgoto gerado.

Cerca de 35 milhões de habitantes sofrem com a ausência do abastecimento de água potável e quase 100 milhões de brasileiros ainda não são atendidos com coleta de esgoto. Além disso, o país enfrenta dificuldades para tratar os esgotos, visto que somente 51,2% são tratados.

Além da necessidade de os municípios alcançarem o acesso pleno do acesso à água potável e atendimento de coleta de esgoto, o tratamento dos esgotos é o indicador que está mais distante da universalização nas cidades, mostrando-se o principal gargalo a ser superado. Imagine o volume de 5,5 mil piscinas olímpicas.

Essa é a carga poluente de esgoto não tratado no Brasil despejado irregularmente nos rios, mares e lagos todos os dias (quase 2 milhões de piscinas olímpicas por ano), que corrobora para a degradação do meio ambiente e, principalmente, impacta negativamente a saúde da população.

AGRUSAFE PROTEÇÃO DE CONCRETO Revestimentos de protecção em betão AGRU-Ultra Grip para a máxima aderência em betão

MAIOR RESISTÊNCIA AO ARRANCAMENTO 50 % mais resistente ao arrancamento do que as chapas de proteção de concreto convencionais RESISTENTE À CONTRAPRESSÃO DA ÁGUA As contrapressões de água de até 1,75 bar são permanentemente suportadas NÚMERO MUITO ELEVADO DE FELPAS DE ANCORAGEM 420 felpas de ancoragem por m² são parte integrante do revestimento SUPERFÍCIES VEDADAS PARA SEMPRE >2200 N/felpa resistência ao cisalhamento e 82 t/m² resistência ao arrancamento para máxima segurança VASTA GAMA DE PRODUTOS Disponível em PE e PP em larguras entre 1500 mm e 5000 mm

AGRU Brasil Ltda. | Avenida Pirambóia, 1824 | Jardim Santa Cecília, Barueri, SP CEP:06465-060-Brasil Tel: +55 (11) 4193 8088 | info@agru.com.br | www.agru.com.br

A força da natureza no ferro fundido.

PAM. O caminho seguro das águas.
