PORTFOLIO
Compiled
CONTENTS .
VEDIMAVI
PERANCANGAN ARSITEKTUR 5
TRISAKTI DORMITORY
DFGE DESIGN COMPETITION 12
THE SAILS BUILD
PERANCANGAN ARSITEKTUR 4 16
C 2 N HOUSE
PERANCANGAN ARSITEKTUR 2
NOMU BOOTH
PERANCANGAN ARSITEKTUR 1 22 24
VEDIMAVI
VEDIMAVI (VENI VIDI AMAVI / We Came, We Saw, We Loved)
PROJECT : PERANCANGAN ARSITEKTUR 5
TYPE : APARTMENT
SITE : TOD D uk uh A ta s
YEAR : 2023
VEDIMAVI APARTMENT
/LATAR BELAKANG
Mengambil tema perencanaan rancangan hunian vertikal (high-rise) di kawasan perkotaan yang sekaligus
mengembangkan lingkungan kota yang lebih baik dan berkelanjutan. Area untuk perencanaan ini terletak di Kawasan
TOD Dukuh Atas
Rancangan hunian vertikal diharapkan dapat berinteraksi dalam zona Campuran yang ada secara dinamis, terintegrasi
dengan baik untuk menjawab kebutuhan konsumen pada saat sekarang dan di masa depan
MASSING
reaTODDukuhAtas rang, 000, 002, KEBON MELATI, TANAH
JAKARTAPUSAT 5.000 m2
strasi Kota = Kota Jakarta Pusat
strasi Kecamatan = Kecamatan Tanah Abang
strasi Kel ur ahan = Kel ur ahan Kebon Melati
strasi Pr ovinsi = Provinsi DKI Jakarta
REFUGE FLOOR
UNIT
RETAIL
VEGETASI
MATAHARI & ANGIN
Untuk merespon Intesitas matahari yang cukup terik dari sisi barat, maka pada bangunan dapat dibuat
secondary skin
Angin datang dari segala arah, dominan dari arah Timur dan selatan
Orientasi Utama bangunan ke arah Timur, sehingga mendapat angin alami, serta cahaya matahari tidak terlalu terik, sekaligus mengarah ke view terbaik
VEGETASI
Vegetasi cukup banyak di sekitar tapak terutama di area pedestr ian, yang letaknya tepat di depan tapak
memanfaatkan si sa lahan, untuk ar ea hijau seban yak 20% sekaligus menjadi ruang ber aktivi tas, dan area r esapan
AKSESBILITAS
Be rada di kawasan TOD (Trans it Orient ed
Development)
Stasiun
Halte MRT
LRT
DATA BANGUNAN KONSEP
Luas Area Bangunan : 2590 m2
Jumlah Lantai : 24 Lantai
Jumlah Unit : 280 unit
Tipe Unit :
Tipe Studio (40 m2)
1 Bedroom ( 50 m2)
2 Bedroom A (72 m2)
2 Bedroom B (80 m2)
3 Bedroom (120 m2)
QUALITY
Kualitas Hidup
Ruang beraktifitas
Kualitas Bangunan
Kualitas Lingkungan
CONNECTIVITY
Memanfaatkan karakteristik kawasan yang merupakan kawasan TOD, dengan membuat space yang nyaman untuk pejalan kaki, bersepeda, dan transit
SERENITY
Menyediakan ruang beraktifitas yang nyaman bagi penghuni dan juga pengunj ung, dengan keamanan yang terjaga sehinggamenciptakan kawasan yang damai dan aman.
SUSTAINABILITY
Material sustain
Solar Panel
Rain Water Harvesting
TAMPAK SELATAN
TAMPAK BARAT
TAMPAK UTARA
TAMPAK TIMUR
RUANG
Ruang-ruang yang tersedia pada bangunan ini adalah Lobby, unit kamar, area dropoff, retail, swimming pool, gym, Laundry room, communal space, Jogging track, Ballroom, dll
TOD
Karena berada di kawasan TOD (Transit Oriented Development) design dibuat dengan memperhatikan prinsip TOD yaitu berjalan kaki, bersepeda, menghubungkan, angkutan umum, pembauran, memadatkan, merapatkan, dan beralih
TRISAKTI DORMITORY
“ONE STOP LEARNING FOR SUSTAINABLE DEVELOPMENT”
PROJECT : DFGE De s ign Comp etit ion
TYPE : ZERO CARBON STUDENT DORMITORY
SITE : TRISAKTI , JL . KYAI TAPA NO .1 GROGOL , JAKARTA
YEAR : 2023
BUILDING DATA
Area ±1687 m2
Building area 976 m2
35m x 13m Building Dimension
9 floors about grade - without basement
3,3 m Floor-to-floor height
64 room in 1 unit
Involves implementing systems for utilizing the surrounding
resources to achieve efficiency in energy use, water efficiency, and material use efficiency.
Op en S p ace
Ci rc u la t ion A r ea
Com u nal S pace wit h Na tur al Ven tilat ion
oid for na tur al lig t h in co rido r (using skylighh t )
r ea

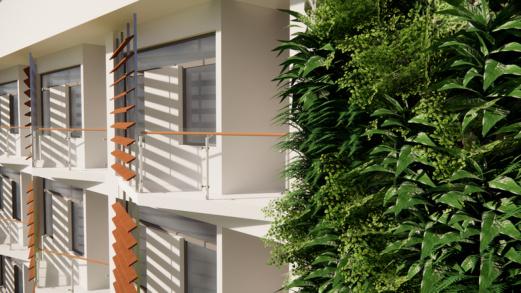

WPC SUN SHADING
RAILING
ROSTER
CONCRETE FILLER SLAB ROSTER COMPRESSED STABILIZED EARTH BLOCKS
SUSTAINABLE MATERIALS “
“

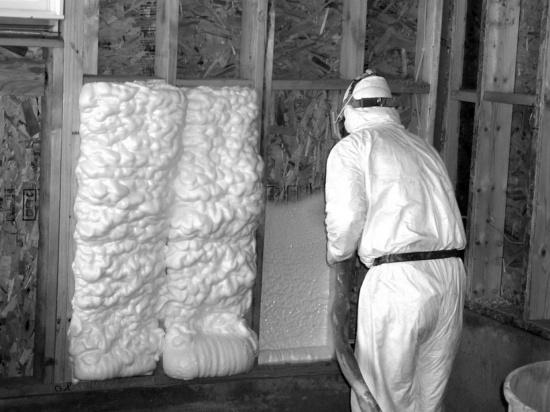

-THANE ROOF INSULATION
SANDWICH WALL PANEL
The efficiency of the material becomes one concern in this building, by proper elections, the building draws about 70% on the savings materials. Wall materials are selected from materials that absorb less heat into the building Large sections of the wall are used to create cross passes to allow the wind to enter the building, resulting in good air circulation Cool conditioning is also made up of numerous small plants that can cool off air temperature and enhance the appearance and aesthetic of buildings. Solar PVs installation is installed to take advantage of exposed heat to be used for building energy sources and thus reduce energy output from the plant and save costs. Also, the sun shading uPVC on each balcony of the unit can reduce the entry of excess heat and light into the room. Thi s may help to save energy spending on air conditioning. The sun shading pattern in the horizontal line is one of the characteristics of some buildings at Trisakti University. Reintroduced to this trident as the identity of Trisakti
THE SAILS BUILD
KANTOR PT ASDP INDONESIA FERRY
PROJECT : PERANCANGAN ARSITEKTUR 4
TYPE : OFFICE
SITE : Jalan Jend ral A Yani
YEAR : 2023
ai rooftop
THE SAILS BUILD
/LATAR BELAKANG
Gedung Kantor Pusat PT ASDP Ferry Indonesia dibangun pada tahun 1985 yang saat ini sudah berumur 37 tahun Berdasarkan analisa Sucofindo, kondisi struktur sudah tidak sesuai dengan standar keselamatan SNI, sehingga dibutuhkan perencanaan gedung baru yang aman Perancangan ulang pada bangunan ini didasarkan pada pendekatan environmental, dan hemat akan sumberdaya
/HASIL PERANCANGAN
Hasil perancangan menghasilkan 2 buah bang gelombang banyak digunakan pada fasad, dan a
Layout bangunan menyesuaikan tapak, untuk mengoptimalkan penggunaan lahan, Sirkulasi baik pada bangunan maupun tapak dibuat memutar, untuk memudahkan aktivitas di sekitar bangunan in
/LOKASI
Jalan Jendral A. Yani Kav No.52 A, RT.10/RW.2, Cemp. Putih Tim., Kec Cemp. Putih, Kota Jakarta Pusat, Daerah Khusus Ibukota Jakarta 10510
/ DATA
Luas lahan : +- 3.400 m2
Luas bangunan : - Bangunan kantor : 7600m2 - Bangunan serbaguna : 420m2
Luas lantai dasar :
- Bangunan kantor : 950 m2
- Bangunan serbaguna : 420 m2
Luas area dasar hijau : 1200 m2
EXPLODED AXONOMETRIC
GEDUNG
Bukaan di seluruh sisi bangunan untuk cross
ventilation, dan mengefisiensikan sumber daya
alam cahaya matahari sebagai pencahayaan
alami
Penggunaan struktur rigidframe
Fasad bangunan terinspirasi dari bentuk layar
kapal.
pada sisi bangunan terjadi pengulangan bentuk
seperti gelombang tepatnya pada bagian
kantilever.
BENTANGLEBAR
Konsep bangunan bentang lebar diambil dari latar
belakang perusahaan yang bergerak dibidang jasa
penyebrangan dan pelabuhan sehingga bentuknya
terinspirasi dari bentuk gelombang, dan juga logo
perusahaan asdp. struktur yang digunakan adalah
struktur spaceframe.
Tampak Timur
Tampak Utara
C 2 N HOUSE
CLOSE TO NATURE
PROJECT : PERANCANGAN ARSITEKTUR 2
TYPE : RUMAH 2 LANTAI
SITE : JL WIJAYA V, KEBAYORAN BARU , JAKARTA SELATAN
YEAR : 2022
C 2 N HOUSE
Luas Tapak : 297 m2
Tingkat : 2
Bangunan Hunian 2 yang
mengusung konsep tropis
dan dekat dengan alam
Design dibuat dengan
memperhatikan
keterbutuhan
Pengguna yang terdiri
dari seorang suami
istri, 2 orang anak, 1
orang Art, dan 1 orang
Tukang kebun dengan
pertimbangan value
propotions tiap orang
DESIGN
Memiliki banyak
bukaan untuk
penghawaan alami
Poin of Interest pada
bagian taman yang
terletak di bagian
tengah bangunan
(innercourt)

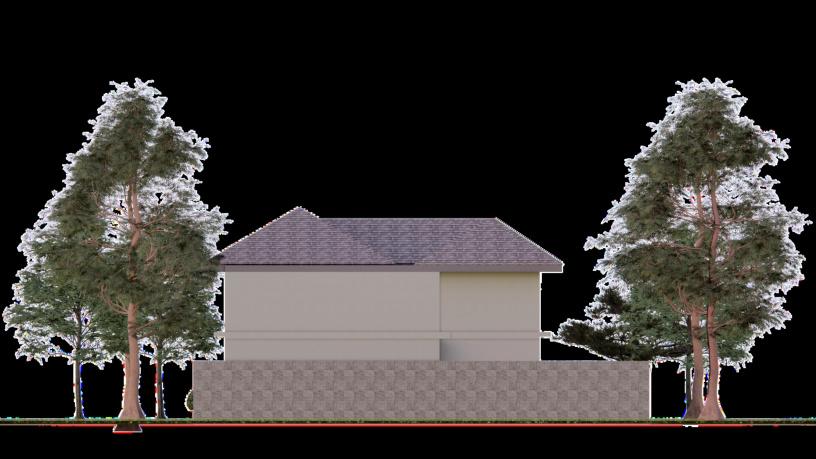

Penggunaan Atap
Limasan dengan
Tritisan
NOMU
CAFFE BOOTH
PROJECT : PERANCANGAN ARSITEKTUR 1
TYPE : BOOTH CAFFE
SITE : METLAND TRANSYOGI , CILEUNGSI , BOGOR
YEAR : 2021
DESKRIPSI PROYEK
Pr oyek Cafe Booth pada Area Outdoor yang
menerepakan adanya pr otokol Kesehatan, booth ini menjual minuman dan dessert
olahan buah
KEBUTUHAN RUANG
Area Dine in
Area Antr e
Area Sanitasi
Kursi Tunggu
Ruang Cuci & Bers ih-bersih
Meja Kerja & Ruang
Penyimp anan
kONSEP PERANCANGAN
Penggabungan atara bentuk
balok, segitiga, dan lingkaran sehingga terbetuk bangunan
seperti huru “n” = “nomu”
Elemen segitiga dibagian atas
merupakan r epr es entasi
Sandwich Buah
AQILAH A. W
