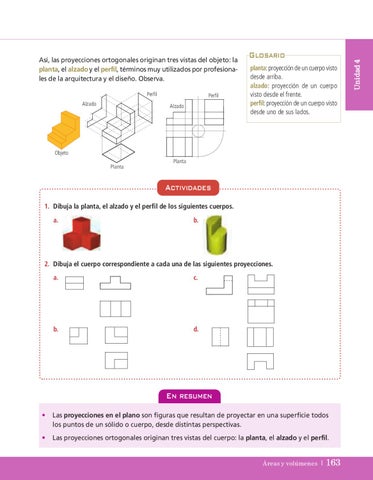

Así, las proyecciones ortogonales originan tres vistas del objeto: la planta, el alzado y el perfil, términos muy utilizados por profesionales de la arquitectura y el diseño. Observa. Perfil Alzado
Perfil Alzado
Glosario planta: proyección de un cuerpo visto desde arriba. alzado: proyección de un cuerpo visto desde el frente. perfil: proyección de un cuerpo visto desde uno de sus lados.
Objeto Planta Planta
Actividades 1. Dibuja la planta, el alzado y el perfil de los siguientes cuerpos. a.
b.
2. Dibuja el cuerpo correspondiente a cada una de las siguientes proyecciones. a.
c.
b.
d.
En resumen •
Las proyecciones en el plano son figuras que resultan de proyectar en una superficie todos los puntos de un sólido o cuerpo, desde distintas perspectivas.
•
Las proyecciones ortogonales originan tres vistas del cuerpo: la planta, el alzado y el perfil.
Áreas y volúmenes
